Französische Chebec "Le Requin" 1750 (1:48)

Sehr geehrte Damen und Herren,

Ich grüße herzlich alte Bekannten und neue, noch nicht bekannte Modellbauer. Es ist schon lange her, dass ich hier bei Wettringer Modellbauforum aktiv war. Trotz anderer Aktivitäten und Beschäftigungen habe ich mit Neugier immer wieder ein Blick geworfen und war jedes Mal sehr begeistert, was hier los ist. Ihr hat mich für meine "Rückkehr des verschollenen Sohnes" gebracht. Ich bin wieder da. :)

Hiermit möchte ich ein neues Projekt starten und alle zeigen. Konzeptionell muss es ein Eigenbau sein. Nach berühmten Zeichnungen von Jean Boudriot und Hubert Berti. Bedeutet nicht wirklich Eigenbau? Aber doch, Bau schon!
Ich habe Zugang zur Ausgabe von 1987 mit entsprechenden zahlreichen Zeichnungen.



Über das Konzept von Endergebnissen habe ich längere Zeit hin und her überlegt. Und irgendwie festgestellt, dass ich ein "Pilot-Projekt" brauche, um alle Fragen für sich zu klären. Und es MUSS ein außergewöhnliches Projekt für mich sein ... ein Projekt "mit Spaß und Technologie"!
So ist Teil 1 - "Testversuch" entstanden. Darüber berichte ich total gerne schon sehr bald.



Sehr geehrte Damen und Herren! …
"Verfolgung kommt! " :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

VolkerZ

Beiträge: 152

Realname: Volker

Wohnort: Krems a.d. Donau

  • Nachricht senden

2

Dienstag, 18. Juni 2024, 20:12

Ich werde dir interessiert über die Schulter schauen.
Liebe Grüße
Volker

In Bau: Holz: Teeklipper Thermopylae
Fertig: Holz: Karavelle Niña
Fertig: Holz: Kutter Lady Nelson

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

3

Mittwoch, 19. Juni 2024, 19:16

Danke Volker, ich hoffe es wird nicht besonders langweilig :)
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

4

Mittwoch, 19. Juni 2024, 19:30

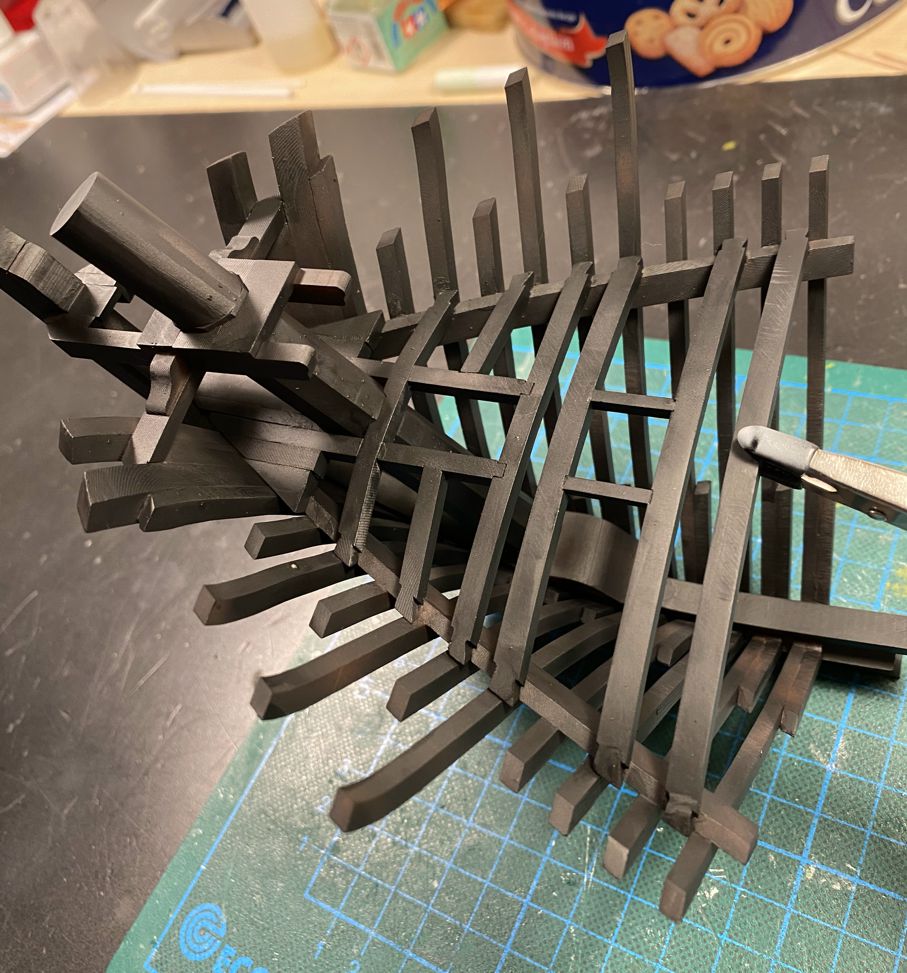

Kapitel 1 - Testversuch


Erste, was ich für mich formuliert habe: Ich möchte gern ein Model machen, wo man den konstruktiven Aufbau des Rumpfes erkennen kann. Solche Modelle sind meistens zur Hälfte oder teilweise beplankt.


Ich habe auch Le Requin gewählt, weil da der Abstand zwischen Spanten relativ groß ist (nicht wie oben, bzw andere Schiffstypen). ... Und ich habe diese Bauberichte im Internet gefunden:
link
link

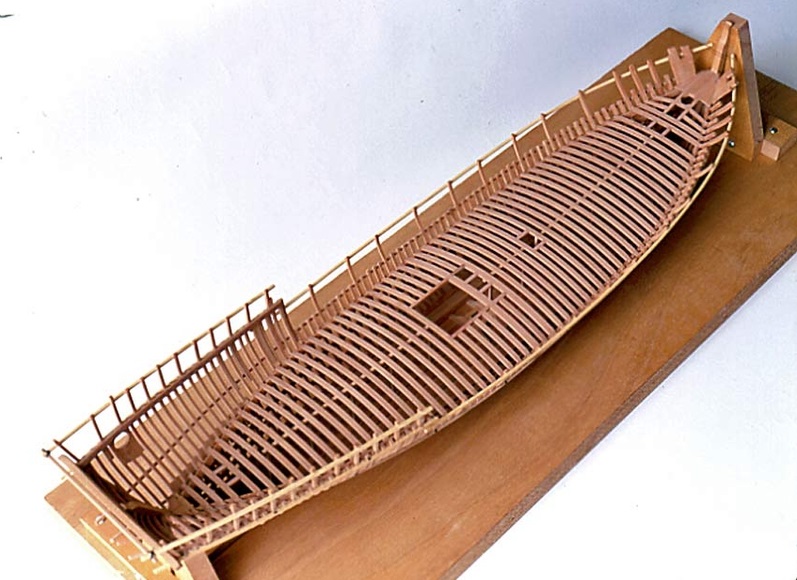

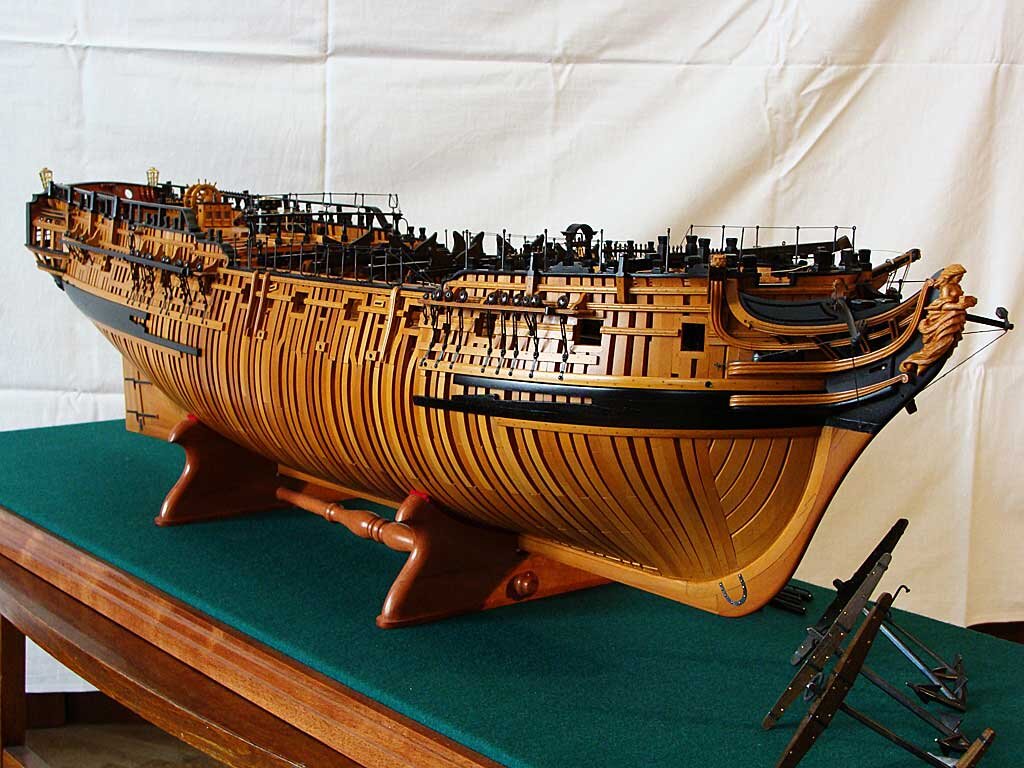

Darstellung aus letzte Link:



Solche Zwischenstufen fand ich immer faszinierend in Bauprozessen und an sehr wenigen Modellen in Museen.


Extrem cool! 8)
Ich wusste erst nicht, wie es am Ende aussehen wird, aber habe schon hoffnungsvoll gestartet, mit einem vorderen Ausschnitt nach Zeichnungen von metre Boudriot.

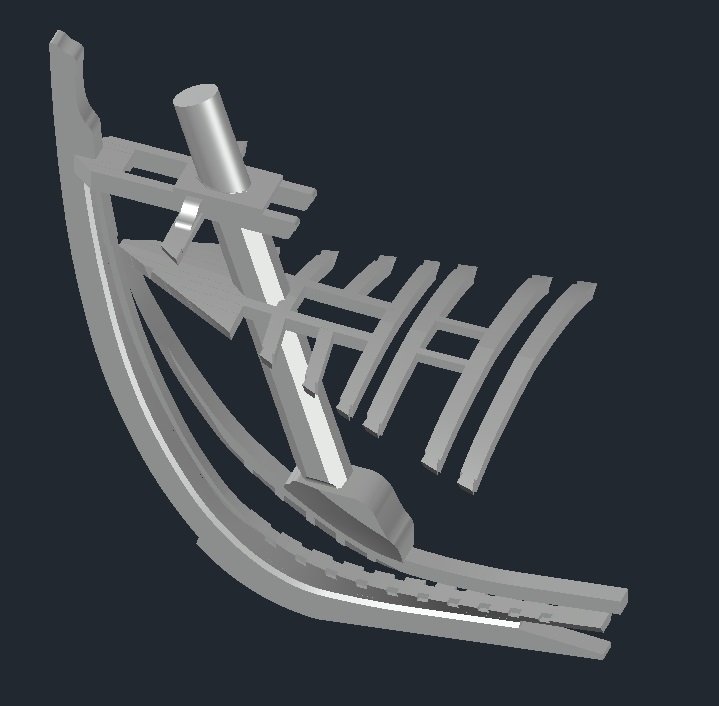

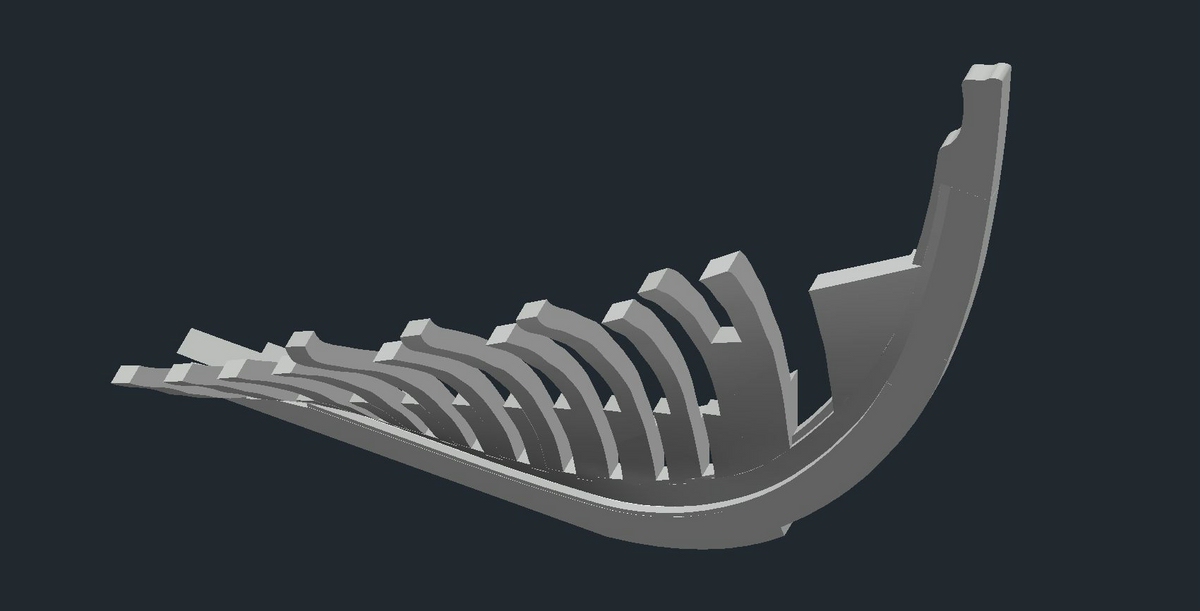

3D-Zeichnungen






Ein wenig Statistik dazu:Elemente Vol: 88Vorbereitung ca. 1 Woche

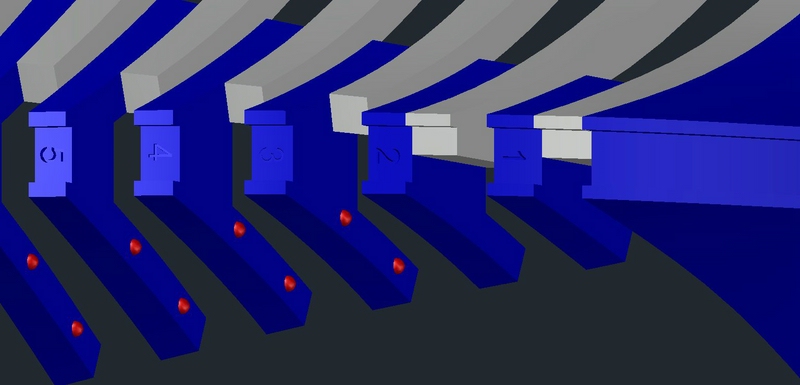

Sonderdarstellungen für Spanten-, Kiel- und Deckelemente:





Fortsetzung folgt! :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

VolkerZ

Beiträge: 152

Realname: Volker

Wohnort: Krems a.d. Donau

  • Nachricht senden

5

Mittwoch, 19. Juni 2024, 20:48

Das schaut nach sehr ambitionierten Zielen aus. Sind die 3D-Sketches von dir?
Liebe Grüße
Volker

In Bau: Holz: Teeklipper Thermopylae
Fertig: Holz: Karavelle Niña
Fertig: Holz: Kutter Lady Nelson

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

6

Donnerstag, 20. Juni 2024, 16:56

Zitat von »VolkerZ«

Sind die 3D-Sketches von dir?




Hallo Volker, ja, die Zeichnungen sind von mir.
Aus klassischer Zeichnung 3D-Modell zu erstellen habe ich schon mal gemacht, aber nicht dafür. Habe einige Ungenauigkeiten bei Herr Boudriot entdeckt. Und noch mehr selber gemacht. Es war aber in dem Moment nicht wichtig, weil ich es total auszudrücken wollte. Für den Test habe ich vorhandene Resinreste genommen, deswegen ist es in zwei Farben. Wollte sowieso später anmalen. So sah das aus …




Fortsetzung folgt! :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

Schmidt

Beiträge: 5 817

  • Nachricht senden

7

Freitag, 21. Juni 2024, 09:07

Hallo Sascha!
Zunächst einmal: Ich freue mich sehr, dass du zurück bist. Ich musste gerade lange suchen. Die Fertigstellung deines weißen Ludwig liegt tatsächlich schon zwölf Jahre zurück! Wo ist die Zeit geblieben, die soll sich mal bei mir melden. Immerhin ist mir deine Arbeit bis heute gut in Erinnerung geblieben als ein Beispiel dafür, dass es neben dem Üblichen auch andere Stile im Modellbau gibt.
Was du hier zeigst, müsste eigentlich sehr viel mehr Aufsehen erregen. Du lässt tatsächlich einen Computer und einen 3-D Drucker einen hoch detaillierten Modellbausatz erstellen. Das ist meines Erachtens ein Quantensprung im Modellbau. Ich bin sehr gespannt, wie die Arbeit weitergeht und wie sich das Material verhält.
Schmidt
Restaurierung eines Werftmodells aus dem Jahre 1912 jetzt als Webseite: http://kaiserfranzjoseph.de/
Über das Bemalen mit Humbrol- und Ölfarben: http://www.wettringer-modellbauforum.de/…9193#post739193

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

8

Freitag, 21. Juni 2024, 21:32

Hallo Schmidt!
Danke, ich hoffe, es wird noch interessant. Wir sind nur bei erstem Schritt. Aber die faszinierende Idee, volle Kontrolle über die Teile, mit relativ schneller Herstellung und meine ersten Erfahrungen damit, werde ich zeigen. Das hast Du genau erkannt!

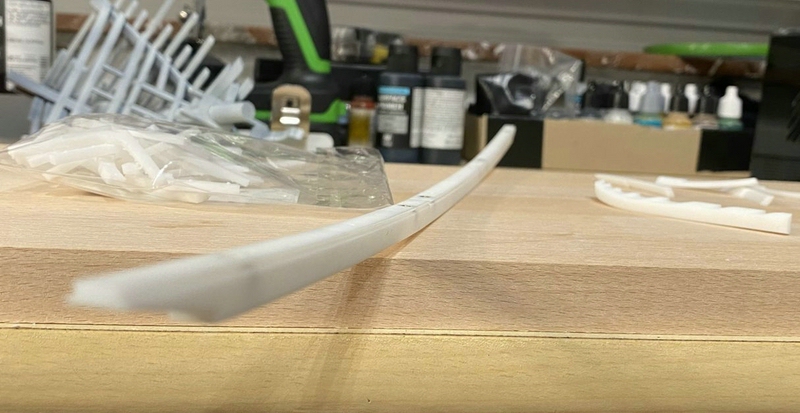

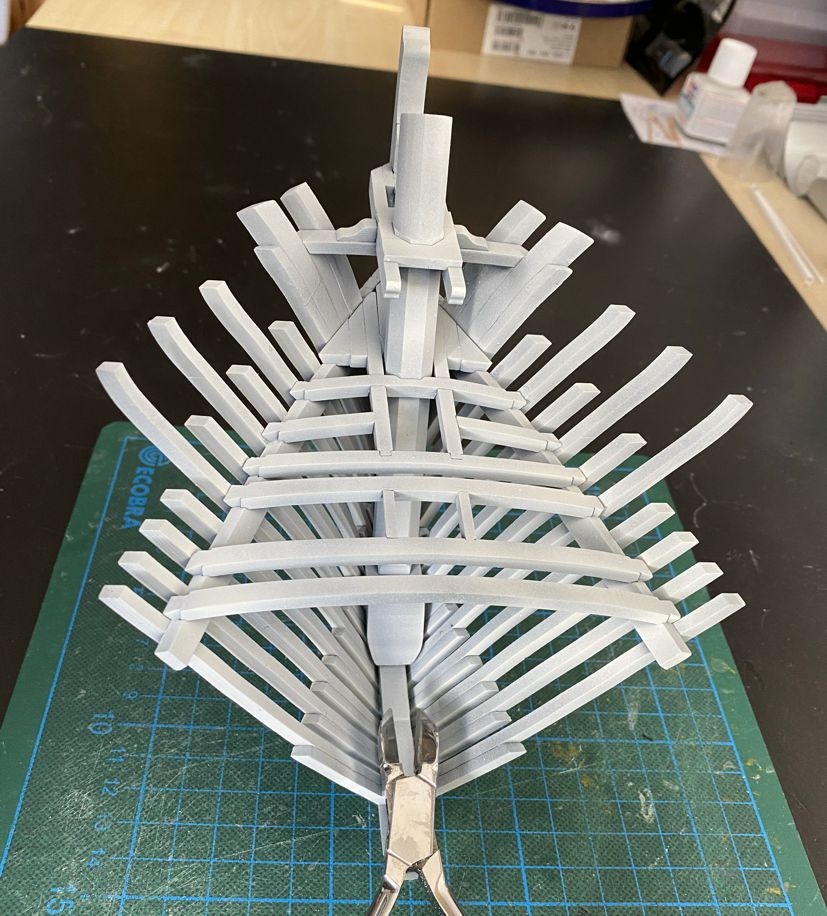

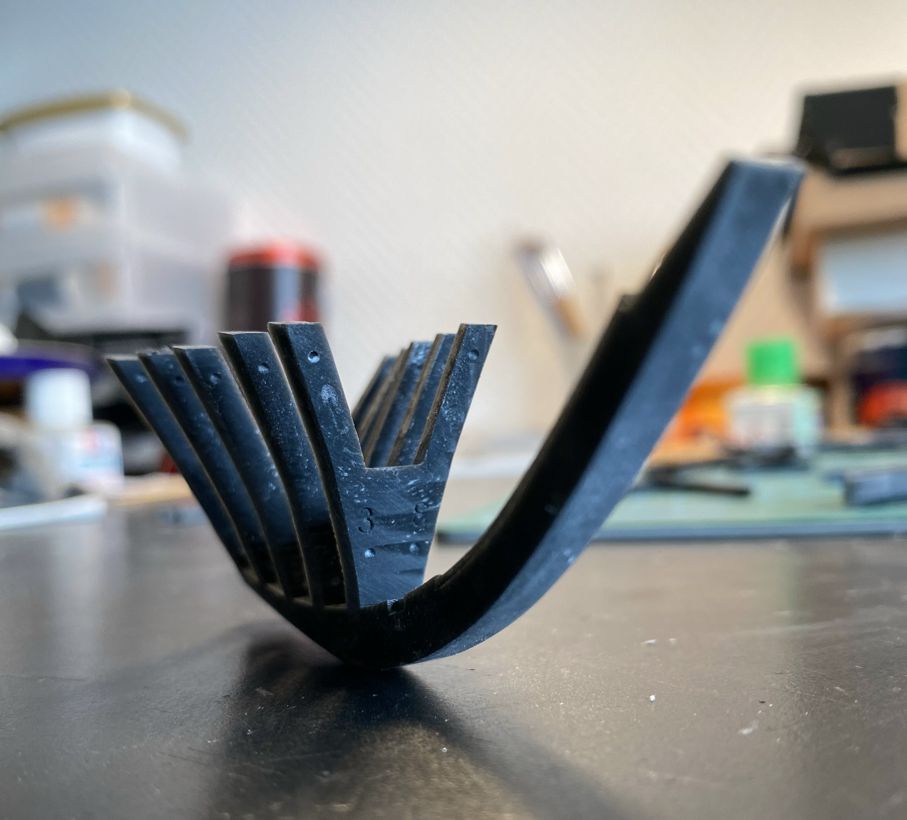

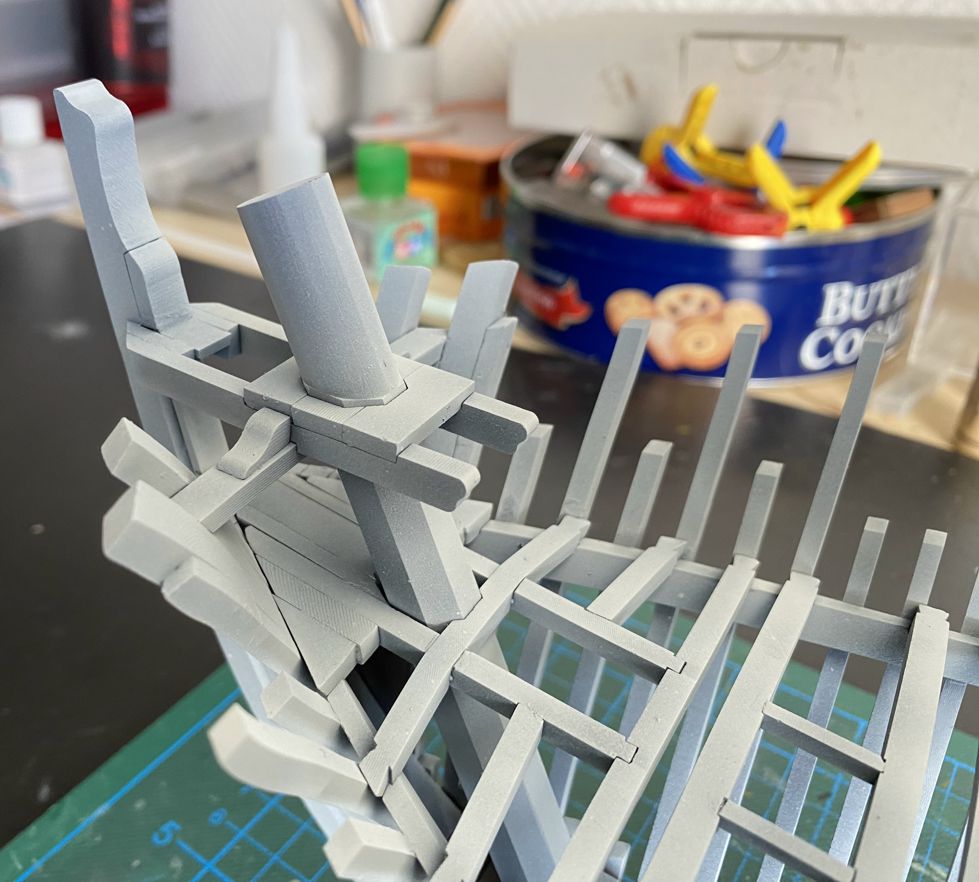

Lass uns nach wenig Schleifen und Anpassen ansehen:







Die finalen Oberflächen lassen sich sehr gut schleifen. Ein paar Spanten habe ich gebrochen, aber mit Sekundenkleber und Nachschleifen machen sich die Bruchstellen nicht wieder findbar.

Fortsetzung kommt... :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

AnobiumPunctatum

Beiträge: 1 158

  • Nachricht senden

9

Samstag, 22. Juni 2024, 06:50

VErstehe ich Dich richtig? Du möchtest das Modell 3D drucken? :respekt:
Den Baubericht lasse ich mi nicht entgehen.
Gruß Christian

in der Werft: HM Cutter Alert, HM Sloop Fly im Maßstab 1/36 nach eigenen Rekonstruktionen


"Behandle jedes Bauteil, als ob es ein eigenes Modell ist; auf diese Weise wirst Du mehr Modelle an einem Tag als andere in ihrem Leben fertig stellen."

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

10

Samstag, 22. Juni 2024, 22:52

Hallo Christian,

genau richtig hast du verstanden. Aber noch ein paar Fragen müssen geklärt werden. Welche Farbe muss es sein? Es könnte natürlich beliebige Farbe sein. Und die beiden habe ich getestet. Schwarz...




... und weiß!

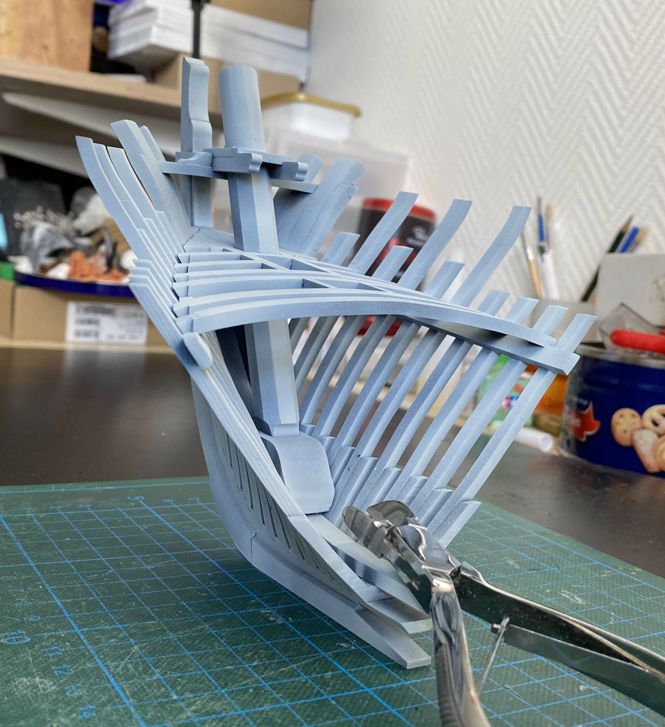

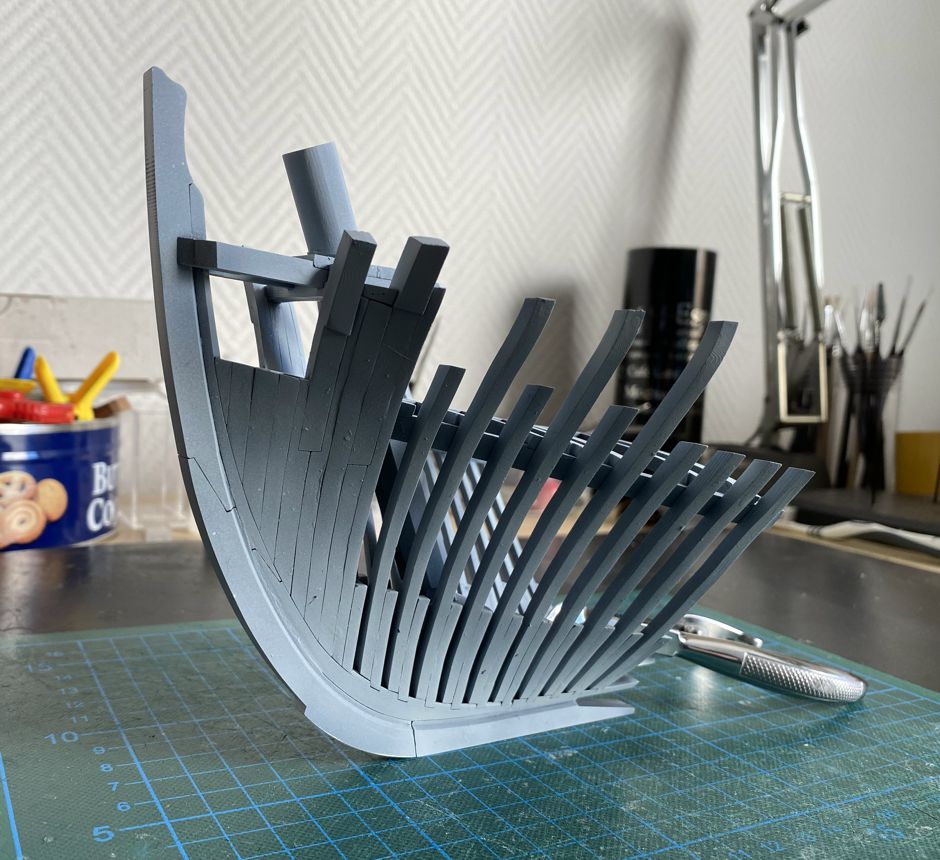

Hier sieht man deutlich, dass bei jedem Teil vor Einbau die Technologiespuren (lithografische Schichtung) erst entfernt werden müssen. Und wir haben gesehen, dass das Schleifen bei dunklen Resin sehr gut Spuren hinterlässt (heißt: unbedingt lakieren). Deswegen war es deutlich, dass das Projekt wieder in Weiß wird. ;) Warum wieder? Schaut mal hier: link .



Einige weitere Sachen habe ich auch geklärt. Erst nach Zusammenbau ist mir aufgefallen, dass die Außenflächen (und die Spanten entsprechend) etwa wellig waren. Da habe ich ein leichtes Schockerlebnis. So habe ich selbe gezeichnet! Lag an der Vorgehensweise für Flächendefinition. Die Erfahrung wurde berücksichtigt.

Damit war der Testversuch abgeschlossen und wir gehen zum nächsten Kapitel.

Fortsetzung kommt... :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

AnobiumPunctatum

Beiträge: 1 158

  • Nachricht senden

11

Sonntag, 23. Juni 2024, 07:45

Möchtest Du das Modell bemalen? Ober bleibt es "Natur"?
Wenn Du das Modell vor der Bemalung grundierst ist die Farbe eigentlich egal. Chuck Passaro hat auf ModelShipWorld eine interessante Methode bei der Farbgebung seiner Figuren aus Resin vorgestellt. Hier mal der Link zu seiner Speedwell. Ich persönlich würde ein sehr helles Resin mit einem beige Ton verwenden (wenn es das gibt).
Bei einem Modell wie Du es bauen möchtest, würde ich persönlich der Bemalung sehr viel Aufmerksamkeit widmen. DIe Lage der einzelnen Hölzer des Spantgerüsts sollte aus der Bemalung hervorgehen. Vlt. kann man das Thema auch durhc die Verwendung von geätzten Schablonen wie bei den Fliegern dees 1. WK unterstützen.
Gruß Christian

in der Werft: HM Cutter Alert, HM Sloop Fly im Maßstab 1/36 nach eigenen Rekonstruktionen


"Behandle jedes Bauteil, als ob es ein eigenes Modell ist; auf diese Weise wirst Du mehr Modelle an einem Tag als andere in ihrem Leben fertig stellen."

archjofo

Beiträge: 3 543

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

12

Sonntag, 23. Juni 2024, 08:32

Hallo Sascha,

da hast Du Dich aber mit einem sehr schönen Projekt zurückgemeldet.
Schön, dass Du wieder aktiv im Forum vertreten bist, wie in alten Zeiten. :ok:
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

13

Dienstag, 25. Juni 2024, 00:00

Danke, Johann!

Christian, danke für den sehr interessanten Baubericht von Chuck Passaro! Auf die Schnelle habe ich nicht verstanden: hat er Galionsfigur so bemalen, dass es nach Holz aussieht? Wenn so ist, muss ich für die Zukunft Details anschauen.

Und zu deiner Frage: nein, ich will nichts bemalen, ich lasse einfach roh.

Es geht endlich richtig los...

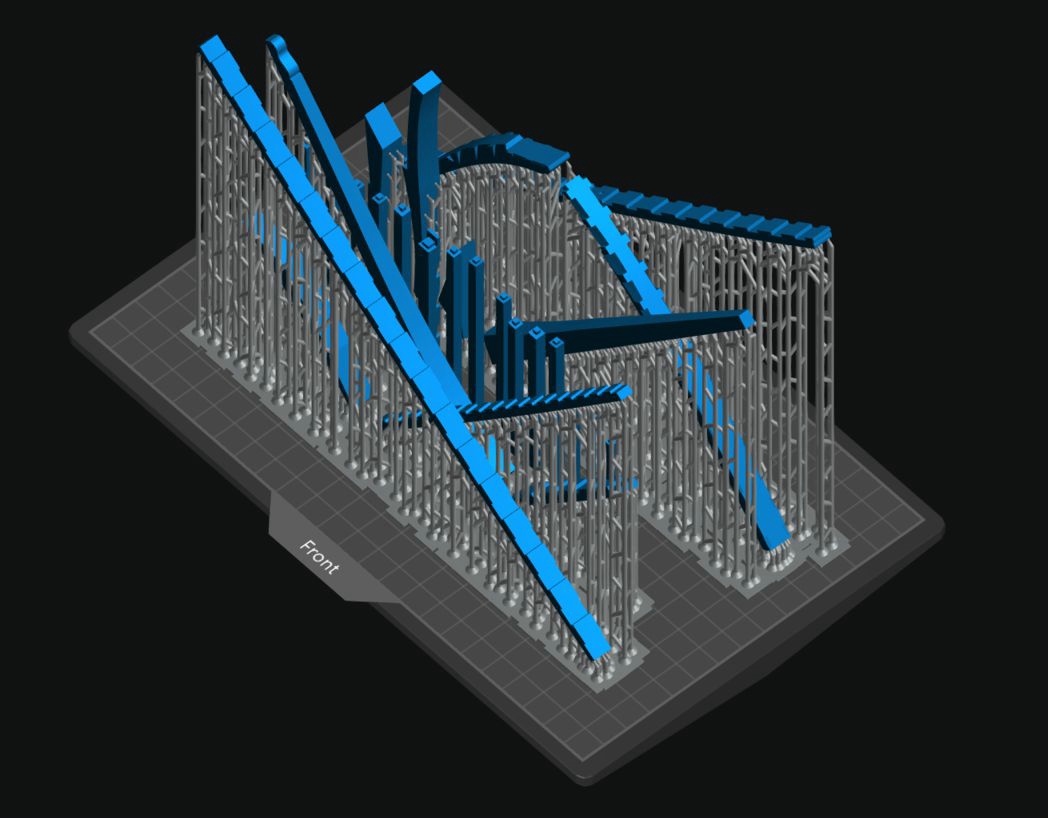

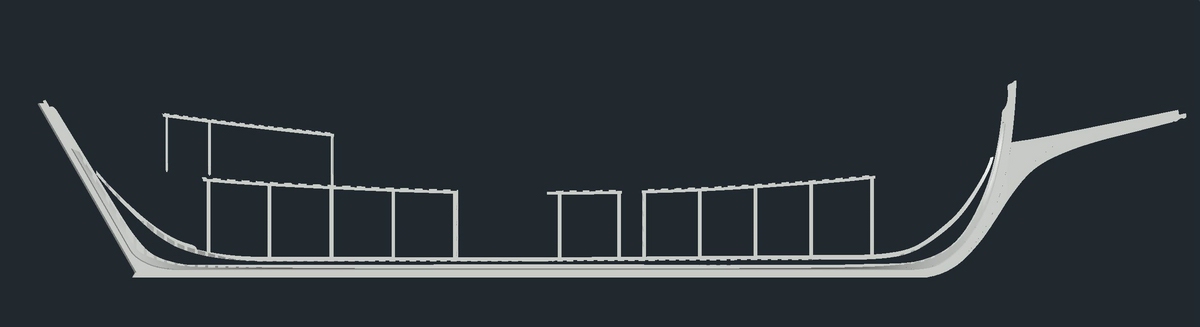

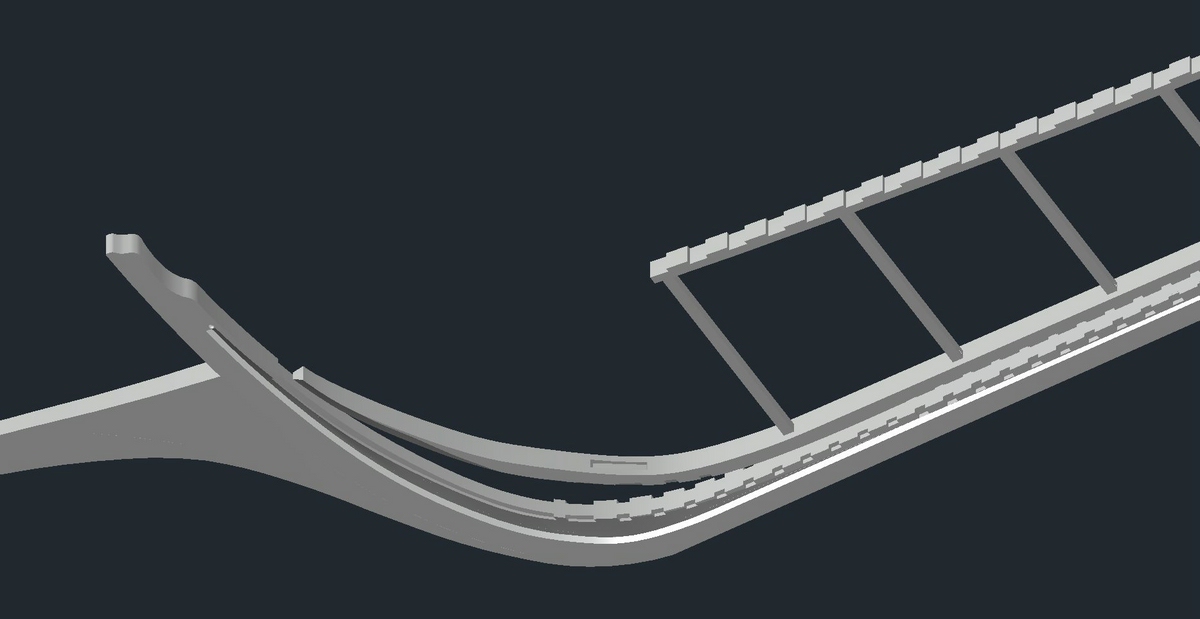

Kapitel 2 - Kiel3D Zeichnungen mit insgesamt 47 Vol Teile. In dem Programm gibt es die Möglichkeit die Bearbeitungszeit zu lesen. Gilt natürlich nur für den Feil, aber trotzdem interessant: 3 Tage 2 Stunden, und etwa 2,5 Monate Echtzeit. Obwohl halt bis letzte Änderung, was alles und nichts bedeuten könnte.

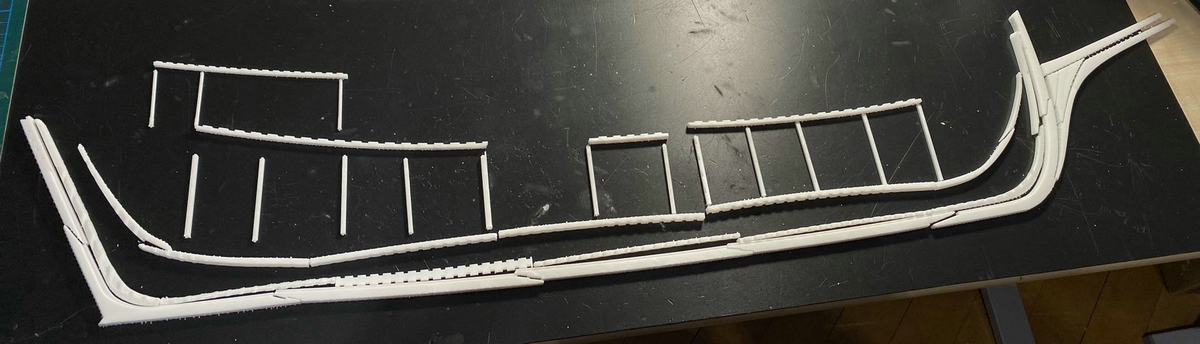

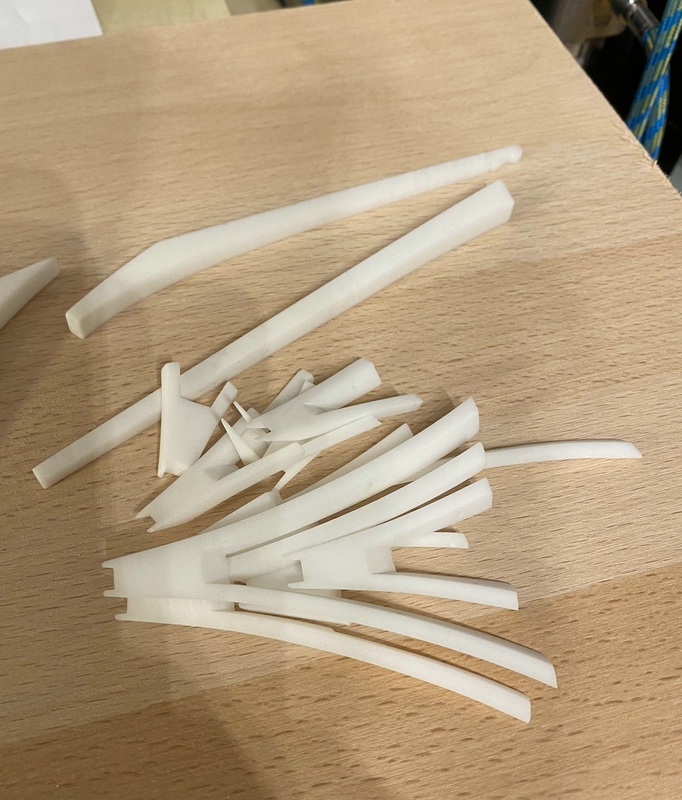

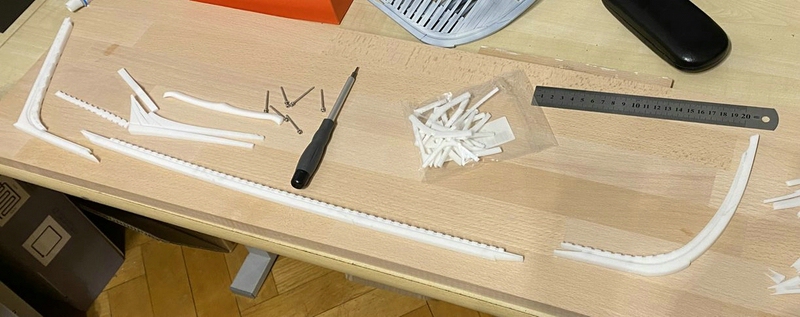

Ausgedruckte Teile in 3 Prints (hier ist aber auch nicht sauber - manche Teile wurden nachgedrückt). Zeige 2 nur mit Kielteilen.


Und erste Teile in endgültiger Modellfarbe.


Danach Montage...
Fortsetzung kommt! :wink:
PS leider wollen manche Bilder nicht sofort dargestellt werden... prüfe aber morgen. (Habe korriegiert!)
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

14

Dienstag, 25. Juni 2024, 09:35

Die Bilder dürfen nicht länger als 1200 Pixel sein, sonst werden automatisch nur als ein Link dargestellt... wusste nicht. :rolleyes:

Und ganz genau (Zitat): "...das sind maximal 1200kb, oder 1,2MB. Bitte auch die Bildgröße beachten, da sind max. 1600x1600 Pixel erlaubt, allerdings ist weniger immer besser, auch wegen der Sichtbarkeit."

Die Welt hat sich verändert... passiert :lol:
Update (15:15):
Ich habe technische Fragen geklärt und korrigiert. Eine Frage an alle Kollegen: Ich habe die Bilder mit max Breite 1200 pix in Kompressor gemacht. Ist es vielleicht zu groß? Ich nutze einen riesigen Monitor und für mich ist es gerade ok. Wie ist es für andere Geräte?
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

15

Mittwoch, 26. Juni 2024, 18:20

Nach einigen Tests bin ich zurück zur 800x600, weil es auch für Handy passt. Probieren wir mal:








Fortsetzung folgt... :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

16

Donnerstag, 27. Juni 2024, 23:24

Hallo Freunde,

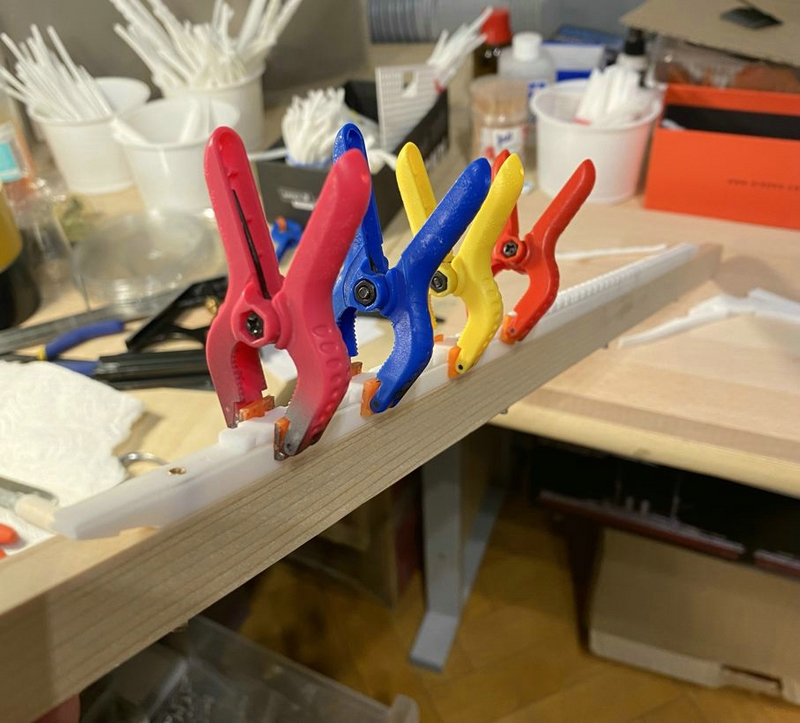

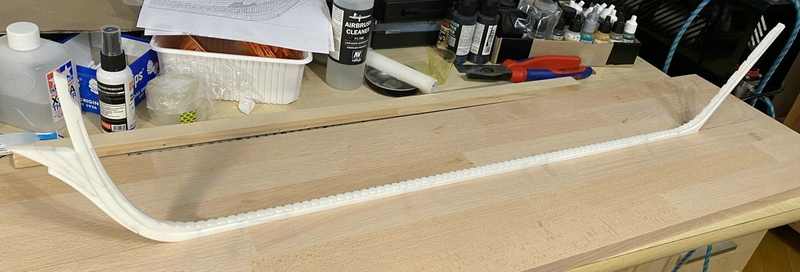

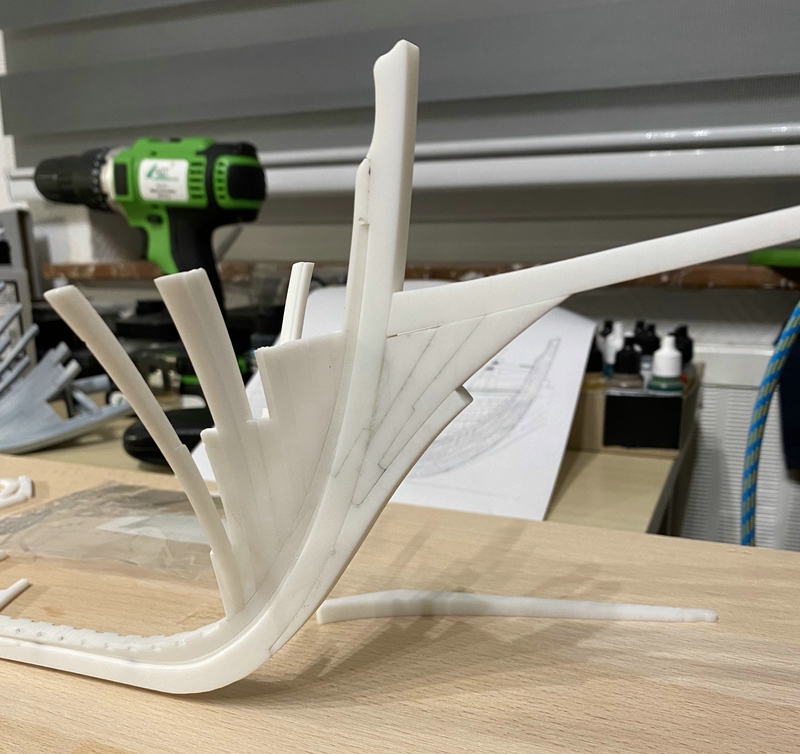

heute noch ein finaler Strich zur Kielfertigung:



Aus Aufnahmezeiten ergibt sich ca. 2 Wochen Vorbereitungszeit. Jetzt ist alles für das nächste Kapitel vorbereitet.
Fortsetzung folgt! :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

17

Freitag, 28. Juni 2024, 15:07

Kapitel 3 - Spanten

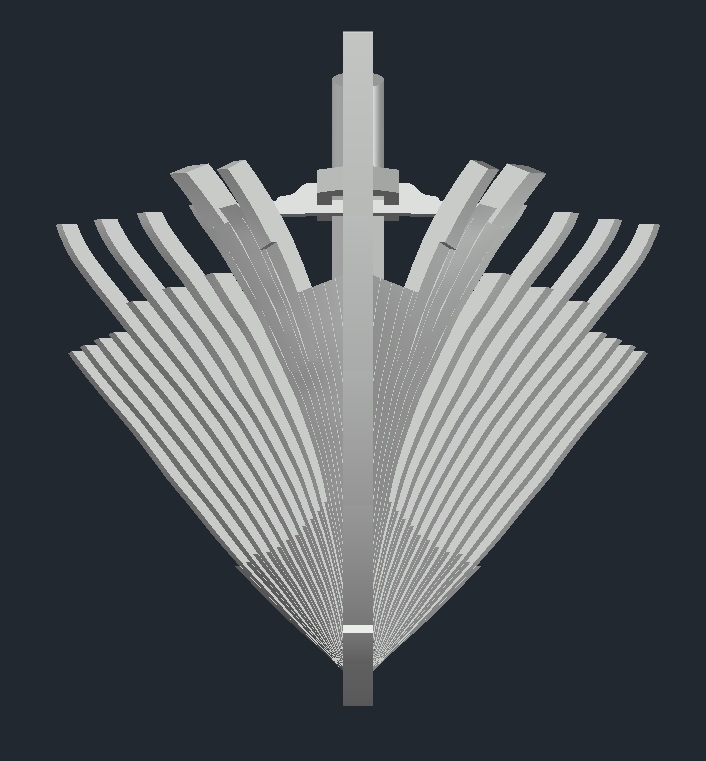

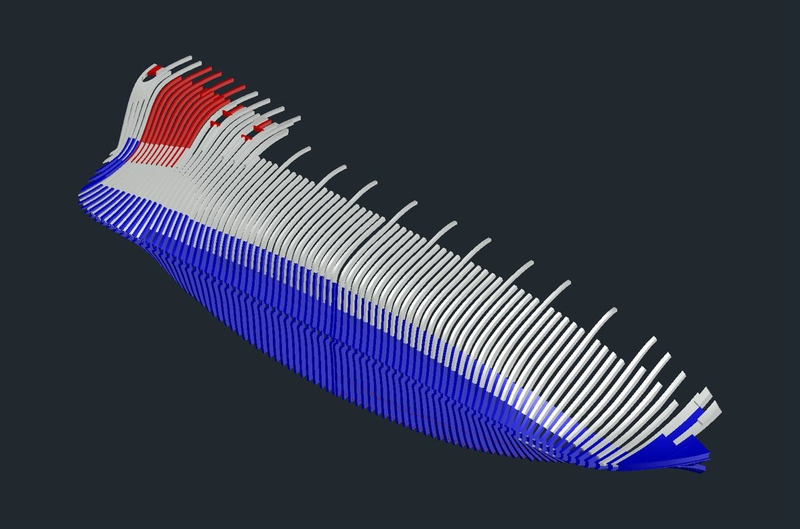

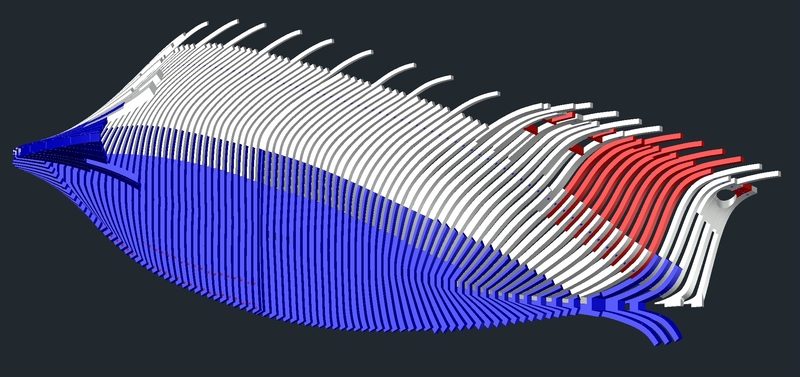

3D-Darstellungen

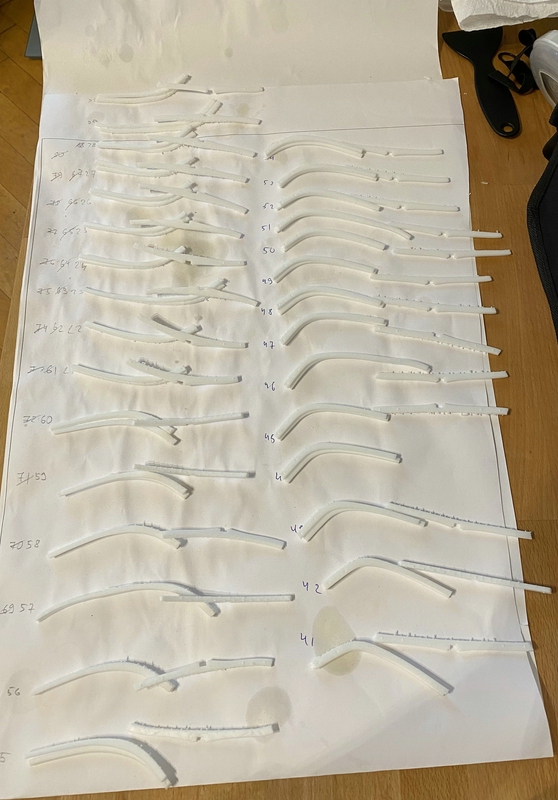

Statistik: 94 Spanten, dabei für Ausdruck 103x2+92=298 Vol Elemente (Vorbereitungszeit 3 Tage 16 Stunden), 7 Prints.
Zum Spaß habe ich die Teile in ein Gesamtfile kopiert.



Fortsetzung folgt! :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

oliver_z3

Beiträge: 3 800

Realname: Oliver LIPPOLD

Wohnort: Graz

  • Nachricht senden

18

Samstag, 29. Juni 2024, 14:48

Was für ein spannendes Projekt :ok:

LG
Oliver
Fertig:
Brig Eagle 1812
Swan Class: H.M.S.Fly
HMS Prince die Zweite
HMS Royal William 1719 1:72

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

19

Sonntag, 30. Juni 2024, 16:49

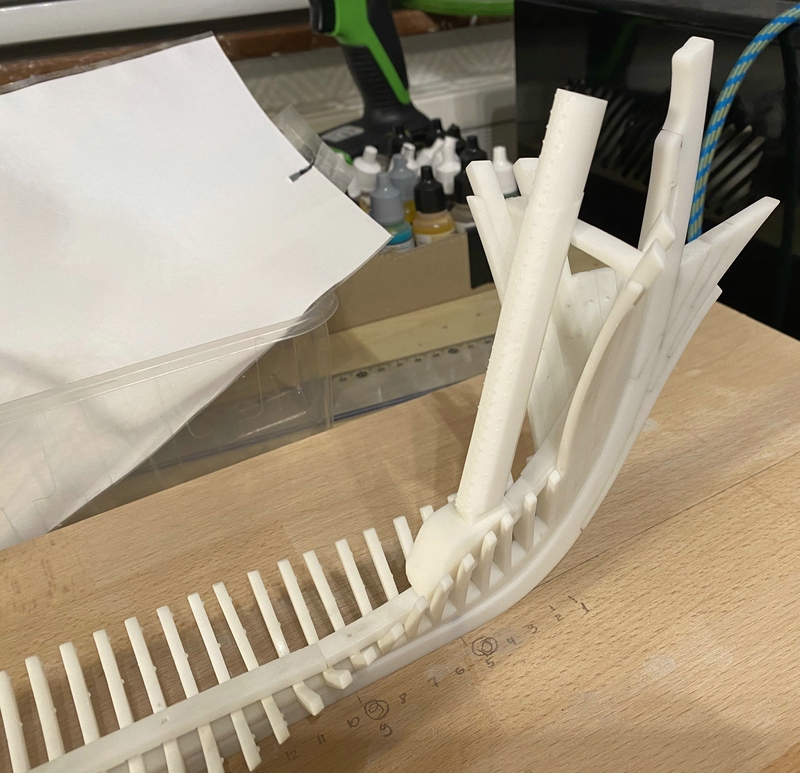

Und es geht los...







Fortsetzung folgt! :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

20

Montag, 1. Juli 2024, 21:17

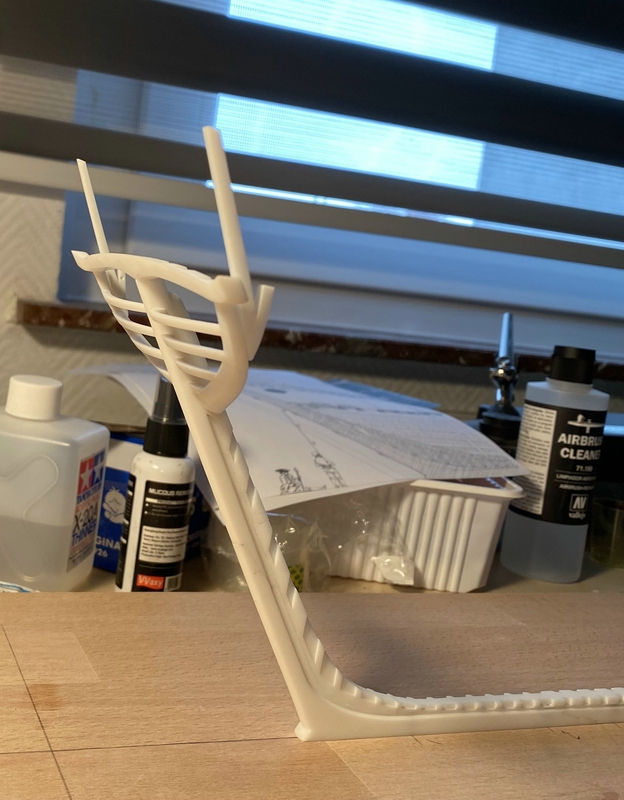

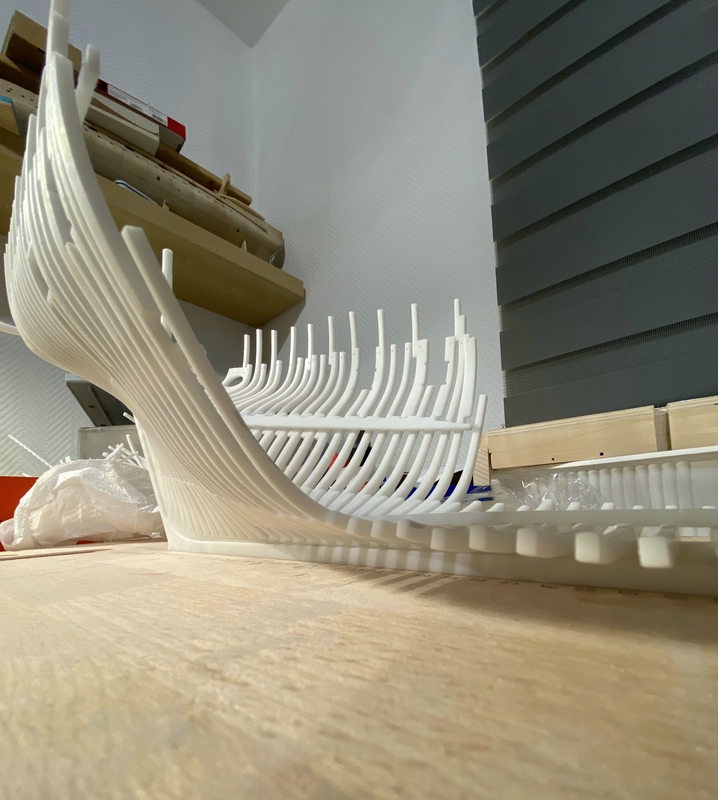

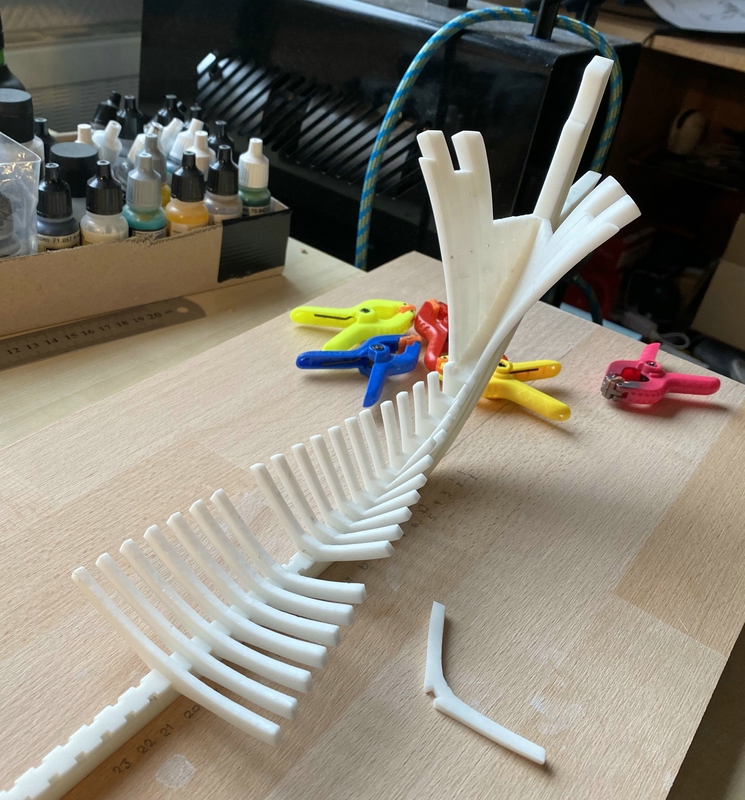

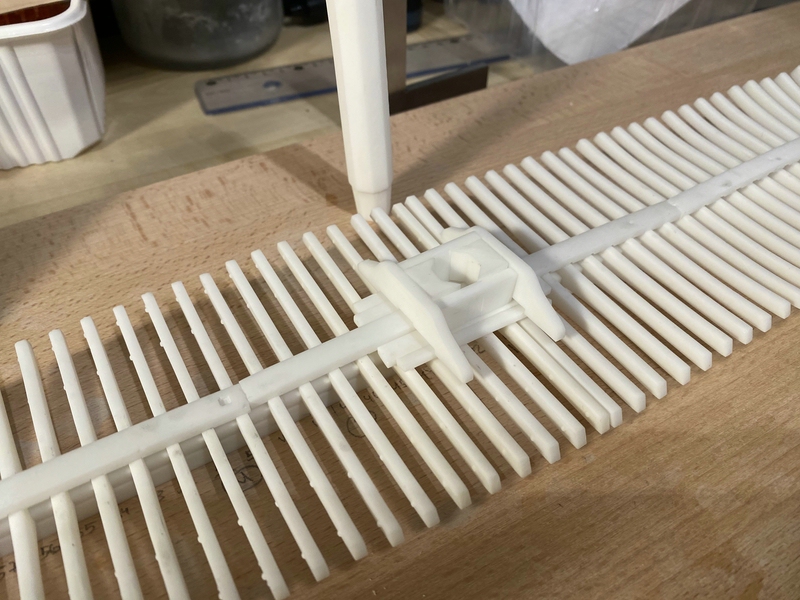

Weiter geht's...

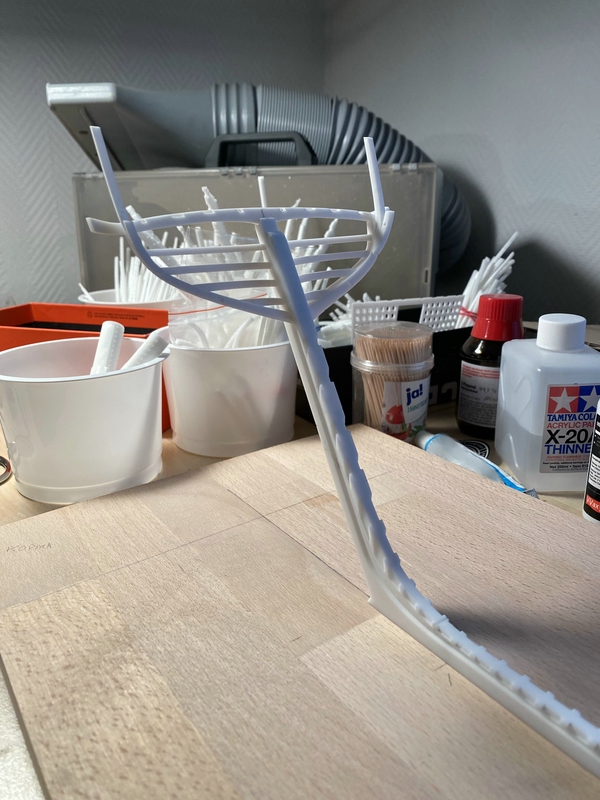

Da habe ich verstanden, dass der Aufbau ohne klassische Stapel funktionieren wird.
Fortsetzung folgt! :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

oliver_z3

Beiträge: 3 800

Realname: Oliver LIPPOLD

Wohnort: Graz

  • Nachricht senden

21

Montag, 1. Juli 2024, 22:19

Unglaublich dass das ohne Helling funktioniert, bei mir in Holz möchte ich die Helling nicht missen. Wobei ich muss sagen das ich jeden Spant nach der Fertigstellung noch in die Helling/Stapel einspanne damit er über Nacht durchtrocknen kann und bei hoher Luftfeute nicht verzieht. Ich bleib gespannt weiter hier sitzen ;-).....

LG
Oliver
Fertig:
Brig Eagle 1812
Swan Class: H.M.S.Fly
HMS Prince die Zweite
HMS Royal William 1719 1:72

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

22

Montag, 1. Juli 2024, 23:21

Man sieht, dass Spanten ein gewisser Verzug (ich vermute thermische Herkunft) haben. Aber durch eindeutige Positionierung an Balkweger alles passt dann wieder. Und für Heck werden dann drei Niveaus sein. Hier war nur Erste eingebaut. Und vorher war es entscheidend, die Spanten in Kiel waagerecht zu montieren.
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

AnobiumPunctatum

Beiträge: 1 158

  • Nachricht senden

23

Dienstag, 2. Juli 2024, 06:55

Wahnsinn, ich würde die Einzelteile gerne mit meiner CNC für ein Holzmodell fräsen. Ich glaube, ich muss mich nach Fertigstellung meines aktuellen Modells doch noch einmal intensiver mit 3D CAD beschäftigen.
Gruß Christian

in der Werft: HM Cutter Alert, HM Sloop Fly im Maßstab 1/36 nach eigenen Rekonstruktionen


"Behandle jedes Bauteil, als ob es ein eigenes Modell ist; auf diese Weise wirst Du mehr Modelle an einem Tag als andere in ihrem Leben fertig stellen."

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

24

Dienstag, 2. Juli 2024, 22:14

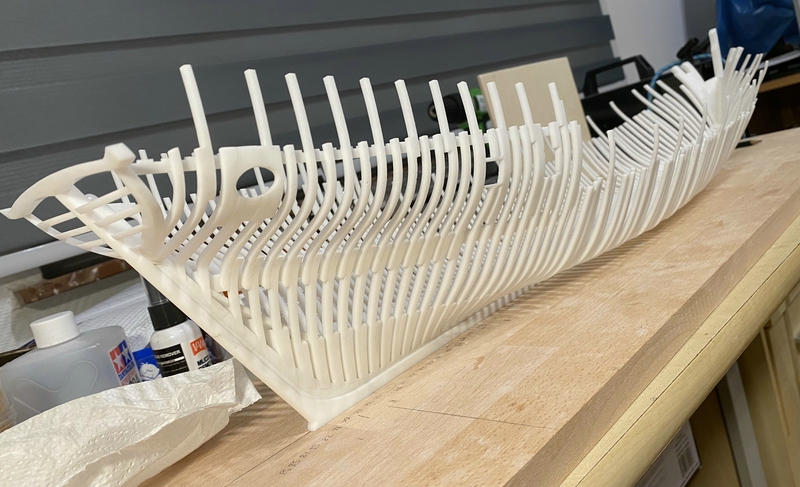

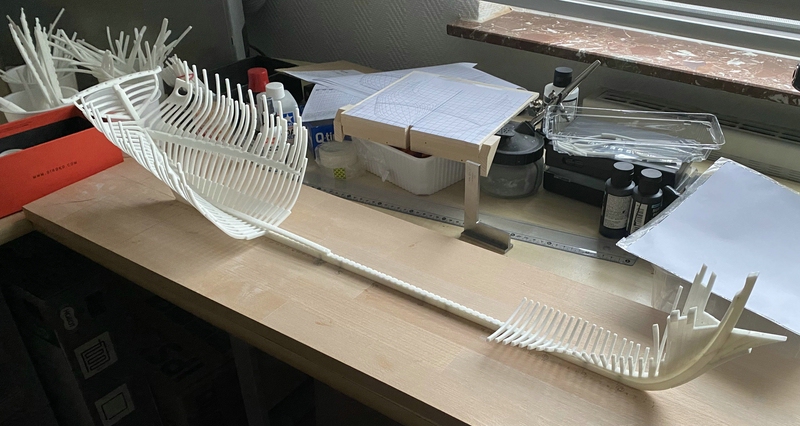

Weiter mit Spanten:

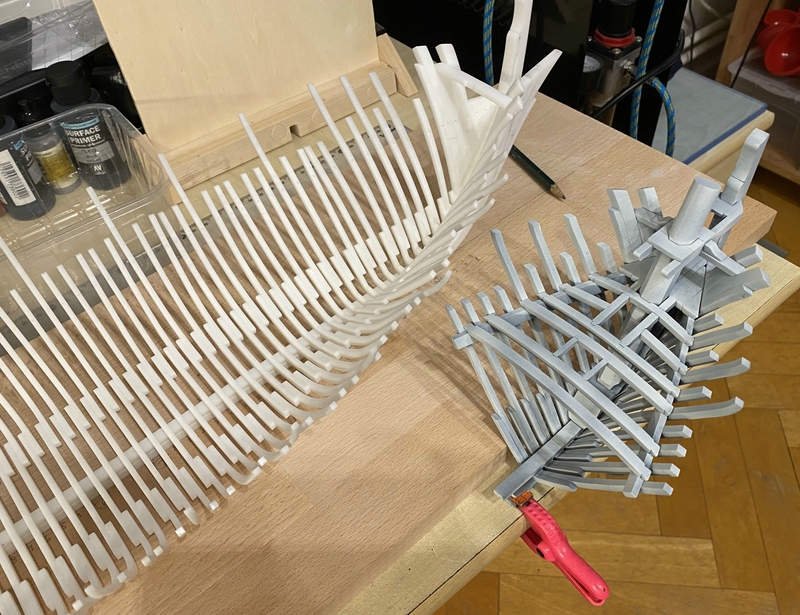

Ich habe schon selber vergessen, welche Fotos mit nur eingesteckten Spanten und welche mit schon geklebten. Aber Vorgehensweise ist: nachschleifen, bis es gut passt, und erst dann kleben. Nur in seltenen Fällen lässt sich die Verbindung ohne Verluste trennen. Hier waren viele Teile nur getestet.
Fortsetzung kommt! :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

  • Nachricht senden

25

Dienstag, 2. Juli 2024, 23:08

Hallo , tolles Projekt ich beschäftige mich auch seit einiger Zeit mit dem 3D Druck. Du bist da echt gut unterwegs; welches Programm nutzt Du ?
Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

26

Mittwoch, 3. Juli 2024, 13:51

Hallo Hans,
Für 3D-Druck nutze ich ChituBox Basic. hier haben wir mit Mathias über Parameter vor kurzem gesprochen.
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

27

Mittwoch, 3. Juli 2024, 18:16

Weiter get's...

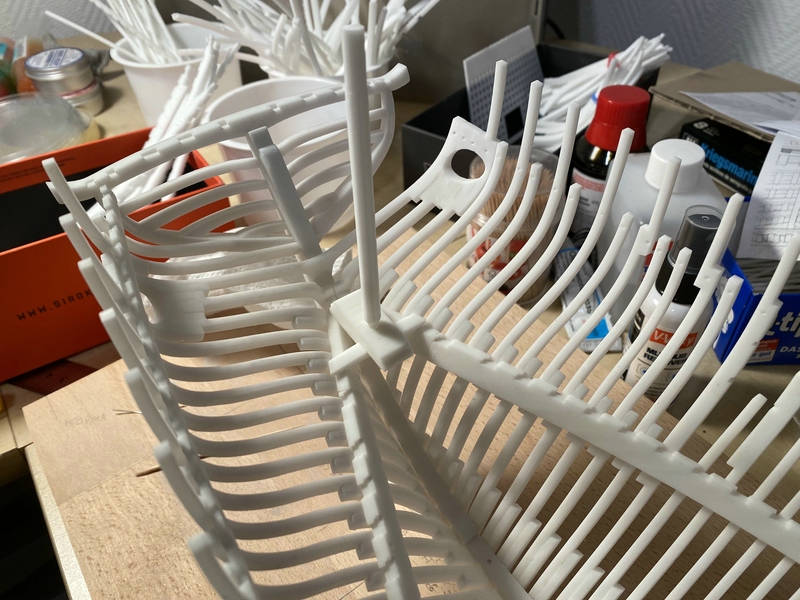

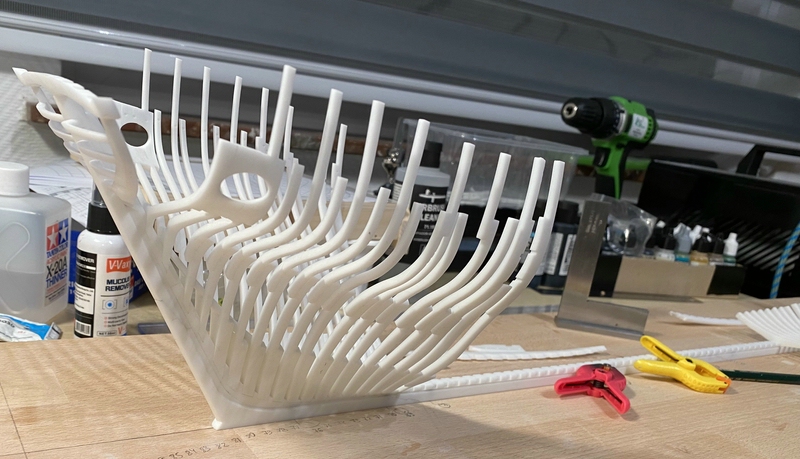

Hier sind die Spanten erst endgültig getestet. Bei der Vorbereitung habe ich mindestens 7-8 Stück kaputt gemacht. Es war aber sehr leicht nachzudrucken.




Fortsetzung kommt! :wink:
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

Schmidt

Beiträge: 5 817

  • Nachricht senden

28

Donnerstag, 4. Juli 2024, 10:35

Was soll ich sagen? Das ist wohl die Zukunft des Modellbaus, wenn er denn überhaupt noch eine analoge Zukunft haben soll. Der Bausatz wird als Datei geliefert. Mich würde in diesem Zusammenhang sehr interessieren, welche Möglichkeiten des 3D Scans von existierenden Modellen es bereits gibt – mit Hinblick auf die Machbarkeit durch Nicht-Super-Experten.
Vor einem Jahr ist meine Zahnärztin mit einem Scanner durch mein Esszimmer gerudert, und wenige Sekunden später erschien ein 3D Modell meines oberen Zahnkranzes auf dem Monitor. Gut zu erkennen noch die kleinsten Macken. Könnte ich mit diesem Gerät eines der wunderschönen Modelle aus den Archiven der großen Museen scannen, um es anschließend auszudrucken?
Ich habe es an anderer Stelle schon einmal ausgeführt: Eigentlich möchte ich nicht noch mehr Zeit vor dem Monitor verbringen. Aber eine Reproduktion historischer Schiffsmodelle auf diese Art und Weise würde mich schon sehr interessieren.
Schmidt
Restaurierung eines Werftmodells aus dem Jahre 1912 jetzt als Webseite: http://kaiserfranzjoseph.de/
Über das Bemalen mit Humbrol- und Ölfarben: http://www.wettringer-modellbauforum.de/…9193#post739193

AHR Waterline-Sail

Beiträge: 1 021

  • Nachricht senden

29

Donnerstag, 4. Juli 2024, 13:44

Sieht toll aus!
Allerdings sicher keine Zukunft des Modellbaus wie ich den verstehe, ist eher eine Variante vom zukünftigen Essen aus dem Drucker. Gibt es die Chebec auch schon aus gedruckten Marzipanersatzstoff ? :D
Und im nächsten Schritt, so in vielleicht 3-5 Jahren, gebe ich dann der KI den Befehl mir aus dem Internet verfügbaren Plänen ein Modell auszudrucken. Ist das dann auch noch Modellbau?!

AlexTD

  • »AlexTD« ist der Autor dieses Themas

Beiträge: 587

Realname: Alexander

  • Nachricht senden

30

Donnerstag, 4. Juli 2024, 16:23

Hallo Kollegen!
@Schmitd: Ich habe kurz im Internet recherchiert. Bei 3D-Scan ist die (digitale) Nachbearbeitung von Punktwolken absolut unvermeidbar erscheint. Da habe ich die für mich nachvollziehbare Erklärung gefunden. Dazu kommt sowieso 3D-Modellierung von "Rückseiten" der Bauteile (3D-Scan ist nur Oberfläche). Es ist aber sehr objektspezifisch. Aber es waren erstaunlich viele Angebote mit …, ich sage so, "nicht industrielle" Preise . Die Branche scheint sich schnell zu entwickeln.
@AHR Waterline-Sail: Danke für die Beteiligung! Habe von Dir skizzierte Logik nicht bis Ende verstanden. Was ist der Unterschied zwischen der Bestellung von einem Modell bei KI oder bei einem Profi-Hersteller (auch aktuell ist es immer möglich)? Beider führen dazu, dass Hersteller und auf gar keinem Fall der Besteller als Modellbauer genannt wird. ;)

Gruß
Sascha
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

Zur Zeit ist neben Ihnen 1 Benutzer in diesem Thema unterwegs:

1 Besucher

Ähnliche Themen

Verwendete Tags

3D, Kunst, resin

Werbung
