Imperialer Kampfläufer AT-AT (All Terrain Armored Transport)

Moin Moin,

gestern habe ich mir eine neue Handy-Halterung fürs Auto gedruckt und musste feststellen, das mein Filament auf der Spule so langsam bröselig wird. Meine Frau meinte dann, ich müsse eben mehr drucken :nixweis:

Das hab ich mir nicht zweimal sagen lassen und habe mit dem nächsten Star Wars Projekt angefangen: Ein Imperialer Kampfläufer AT-AT

Mehr Infos zum AT-AT findet ihr hier bei Jedipedia

Die Druckvorlage kommt wieder von der kostenlosen 3D-Datenbank Thingiverse. Zu finden hier

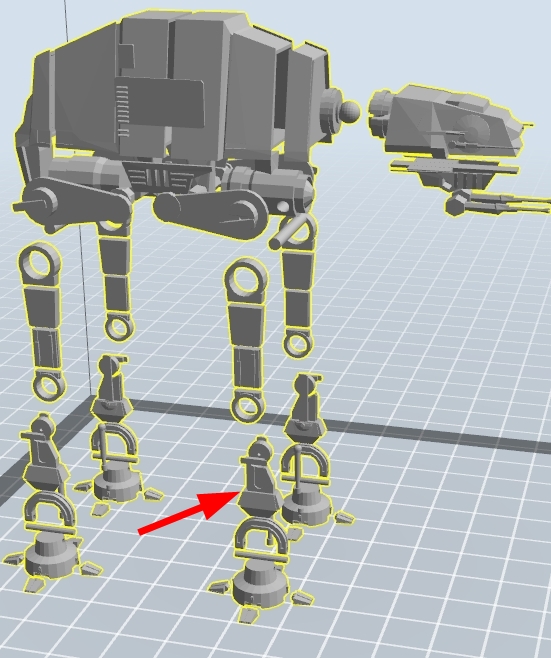

Die Vorlage besteht aus insgesamt 13 stl-Dateien:

Welchen Maßstab die AT-AT-Vorlage hat kann ich nicht sagen, sie ist auf jeden Fall sehr groß

Für mich habe ich sie auf 50%-Größe reduziert, da einzelne Bauteile sonst zu groß für meinen Drucker sind und das gesamte Modell sonst auch zu groß wird :pfeif:

Ein Fuß hat jetzt immer noch einen Durchmesser von ~4cm

Angefangen habe ich ganz solide an der Basis, nämlich mit einem Fuß (Druckzeit 4h 43m; 4,12m Filament):

Bei meinem X-Wing habe ich noch viele Teile geschnitten um auf Stütz-Support beim Drucken verzichten zu können, hier will ich nach Möglichkeit die einzelnen Teile in Tinkercad importieren und dann mit zusätzlichen Strukturen versehen. Beim Fuß waren das zum Beispiel vier Ringsegmente die ich unten angesetzt habe (Hier in einigem Abstand zum Fuß dargestellt)

Vielleicht mache ich mir noch die Mühe und modelliere Kegel-Stümpfe um den Fuß, um aus dem 24-Eck einen Kreis zu machen :nixweis:

Ich hab auf jeden Fall voll Bock auf den AT-AT und hoffe, das ihr mich auch auf dieser Reise begleitet ...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

2

Freitag, 15. Juli 2022, 15:18

Moin,

Nachtrag zum Kickoff...

Zitat von »feuermann6147«

Vielleicht mache ich mir noch die Mühe und modelliere Kegel-Stümpfe um den Fuß, um aus dem 24-Eck einen Kreis zu machen

Ja, ich hab mir die Mühe gemacht:

(Bauteil: Druckzeit: 5h 8m, Filament: 4,57m; Gesamt: 5h 8m, 4,57m)

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

3

Samstag, 16. Juli 2022, 08:43

Moin Ingo,

Klar da bin ich dabei und dein Anfang macht sich auch schon wieder gut, bin schon auf die Ausdrucke gespannt. :ok:

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

4

Samstag, 16. Juli 2022, 12:11

Moin Bernd,

Schön das du dabei bist :five:

Der erste Druck sieht gut aus

Bilder gibt es dann später

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

5

Samstag, 16. Juli 2022, 17:18

Moin Moin,

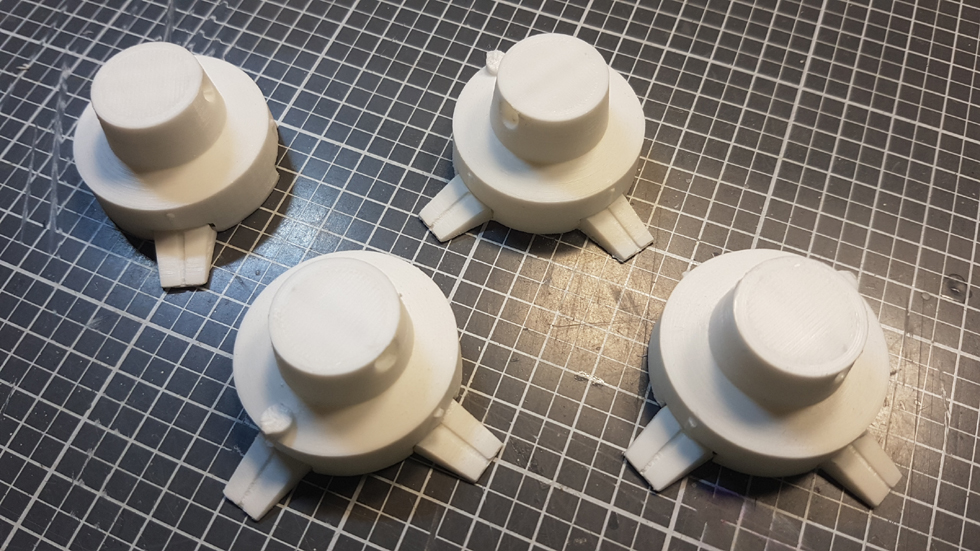

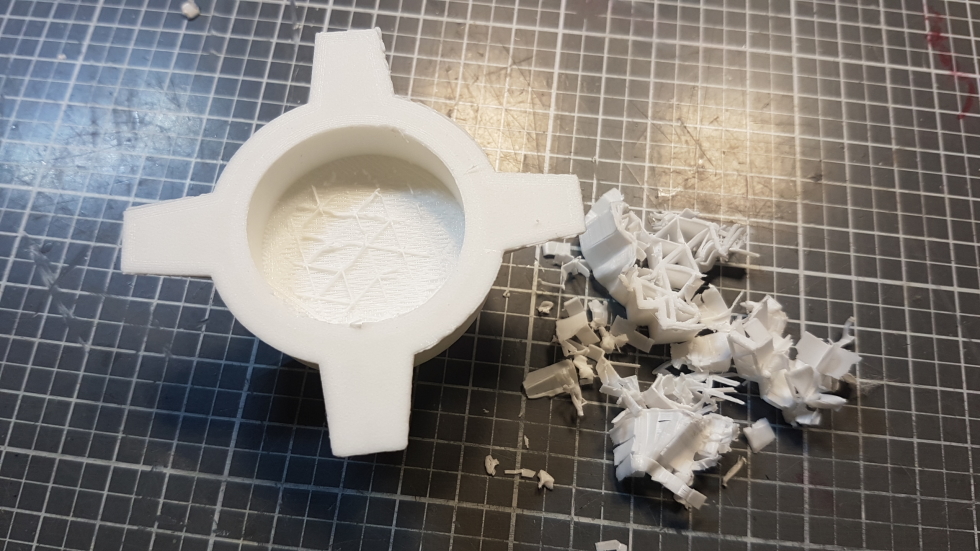

wie versprochen hier die Bilder. Der erste Fuß frisch aus dem Drucker:

Im Anschluss habe ich die Klauen gedruckt:

(Bauteil: 4h 20m, 2,30m; Gesamt: 9h 28m, 6,87m)

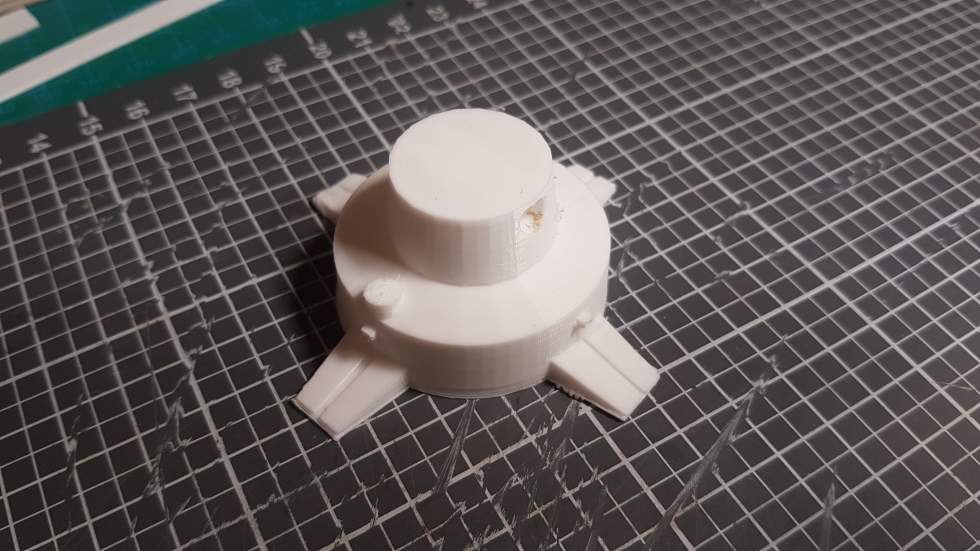

Jeweils vier kommen an einen Fuß, das sieht dann so aus:

Die klauen muss ich jetzt noch ein bisschen säubern, wohl auch spachteln und schleifen.
Im Ganzen bin ich aber sehr zufrieden mit den Druck-Ergebnissen. Mit ein wenig Nacharbeit wird das ...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Ray

Beiträge: 9 646

Realname: Ray

6

Samstag, 16. Juli 2022, 18:21

Moin Ingo,
Du kämpfst aber auch an allen Fronten.
Die Dinger sind aber auch toll.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

7

Samstag, 16. Juli 2022, 19:29

Moin Ray,

Zitat von »Ray«

Du kämpfst aber auch an allen Fronten.

Natürlich, sonst wäre ja das Leben eintönig und langweilig

Heute habe ich auch noch einen zweiten Fuß gedruckt. Davor habe ich aber die Anordnung vom Support ein wenig geändert. Es geht jetzt zwei Minuten schneller und es werden 2cm weniger Filament verbraucht :lol:

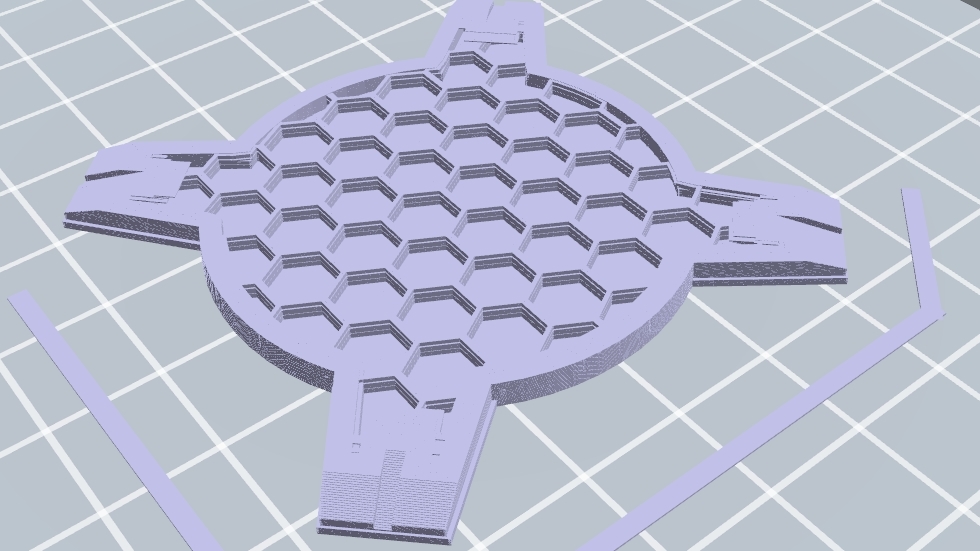

Spaß beiseite, Grund war, das ich den Support so leichter entfernen kann:

(Bauteil: 5h 6m, 4,55m; Gesamt: 14h 34m, 11,42m)

Bis zum nächsten Mal :wink:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

8

Sonntag, 17. Juli 2022, 07:25

Moin Ingo,

Der Fuß macht schon einen guten Eindruck. :thumbsup:

und lässt für die anderen Teile auch schon mal hoffen. :grins:

Ich bleibe gespannt mit dabei.

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

9

Sonntag, 17. Juli 2022, 12:49

Moin Bernd,

Danke :hand:

Ja, der zweite Fuß mit korrigiertem Support ist deutlich besser. Mal sehen, vielleicht drucke ich den ersten auch nochmal :nixweis:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

10

Montag, 18. Juli 2022, 20:46

Moin Moin,

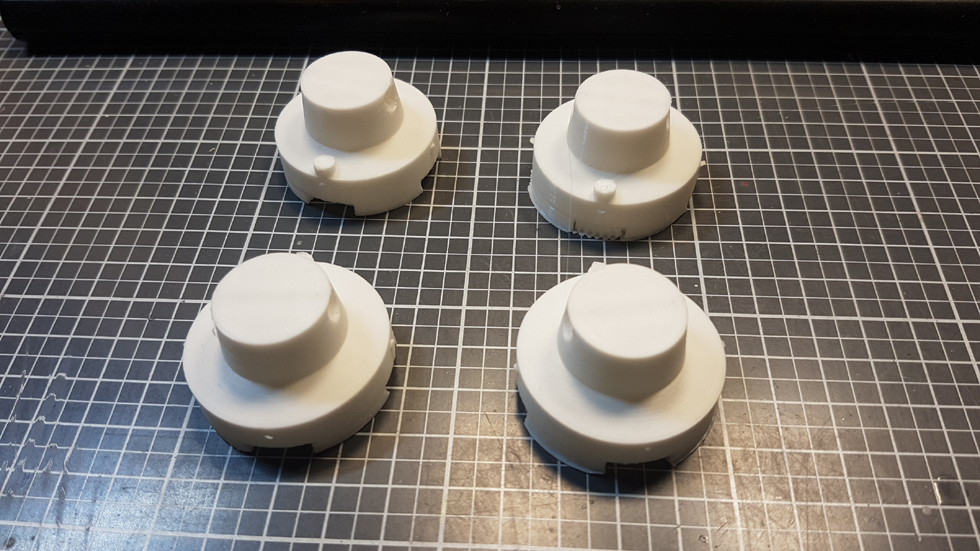

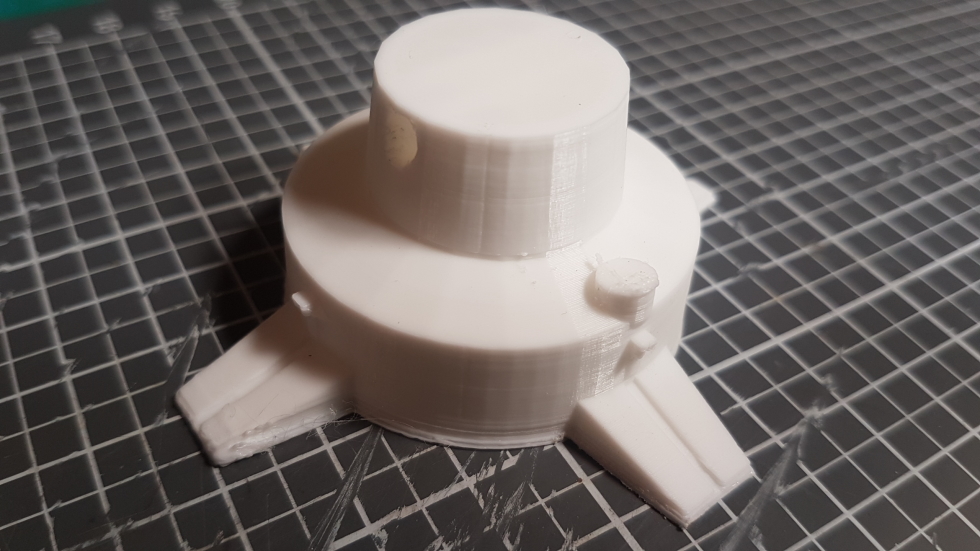

Alle vier Füße sind mittlerweile gedruckt:

(Bauteil: 4x 5h 6m, 4,55m; Gesamt: 24h 46m, 20,52m)

Dann ging es bereits los, die Klauen in die versäuberten Füße zu kleben. Dabei mache ich immer an einem Fuß eine Klaue, dann am nächsten, ... und so weiter. Dadurch hat der Sekundenkleber genügend Zeit zum Aushärten:

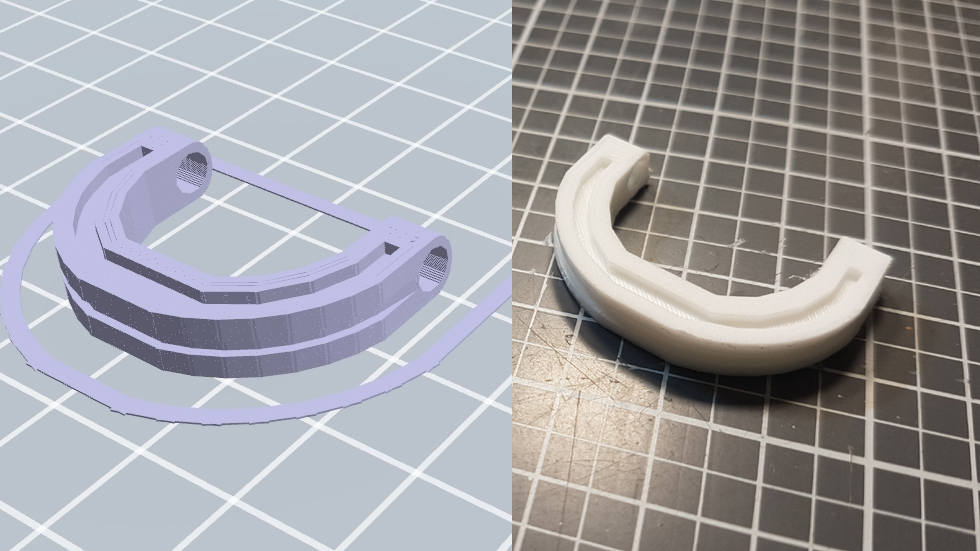

Als Nächstes wurden diese Bügel gedrückt. Ich bezeichne sie jetzt, angelehnt an die menschliche Anatomie, als Knöchel. Zwei habe ich bereits:

(Bauteil: 2x 0h 25m, 0,68m; Gesamt: 25h 36m, 21,88m)

Als Nächstes kommen die zwei noch fehlenden Knöchel-Bügel, dann geht es weiter mit dem Unterschenkel:

Davon erzähle ich euch aber erst beim nächsten Mal...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Predator

Beiträge: 1 101

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

11

Dienstag, 19. Juli 2022, 06:19

Moin Ingo,
ich bin dabei und freue mich über jeden Fortschritt.

Eine Frage zu den "Krallen", hätte man die nicht auch schon an den "Fuß", vor dem Druck in Tinkercad, anbringen können?

Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache

Zum Seitenanfang

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

12

Dienstag, 19. Juli 2022, 07:41

Moin Ingo,

Die Füße gefallen mir schon mal. :thumbsup:

Allerdings ist das mit den „Klauen“ eine berechtigte Frage, außer das du diese beweglich machen wolltest.

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

13

Dienstag, 19. Juli 2022, 11:07

Moin Moin,

Zitat von »Predator«

hätte man die nicht auch schon an den "Fuß", vor dem Druck in Tinkercad, anbringen können?

Kann jemand Klugscheißer leiden??? :lol:

Spaß beiseite, auf die Idee bin ich einfach nicht gekommen :bang:

Im Nachhinein betrachtet, hätte mir das viel Arbeit erspart :motz:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Predator

Beiträge: 1 101

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

14

Dienstag, 19. Juli 2022, 14:31

Aber sehr viel Arbeit hätte es dir erspart :thumbsup:

Frag mich doch ich bin halt Profi in solchen Sachen
Das war mein Spaß beiseite :abhau:

Gut ich dachte halt auch das Du sie beweglich machen wirst, im Nachhinein zu was sollte das nützlich sein?

Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

15

Dienstag, 19. Juli 2022, 15:32

Moin,

solche Momente sind es aber, die das Forum ausmachen. Bei vielen Teilen des AT-AT schaue ich jetzt mit einem anderen Blick drauf, kann ich sie gleich verbinden und am Stück drucken? ...

Apropos drucken, die "Knöchel" sind fertig:

(Bauteil: 4x 0h 25m, 0,68m; Gesamt: 26h 26m, 23,24m)

Im Moment läuft der erste Druck vom Unterschenkel:

(Bauteil geplant: 4h 56m, 2,47m)

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

16

Dienstag, 19. Juli 2022, 20:45

Moin,

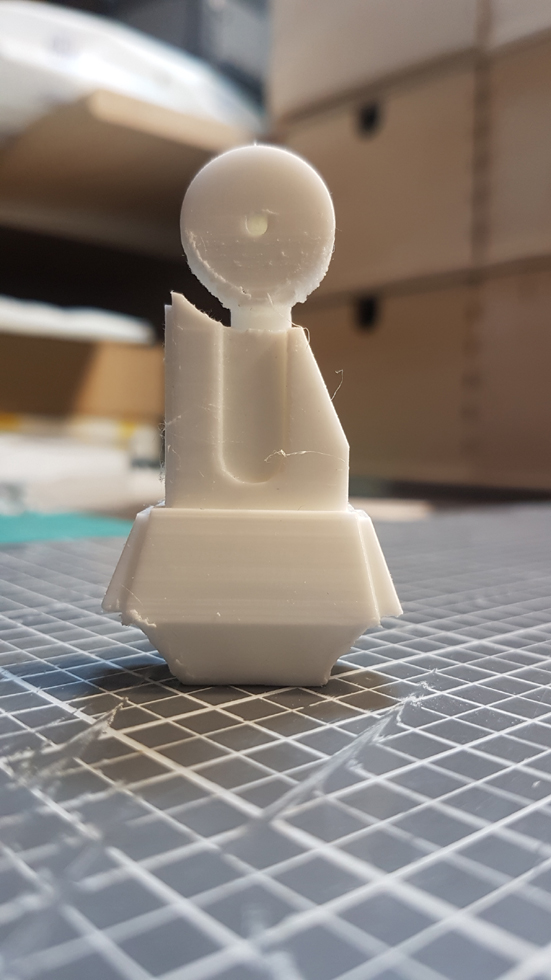

der Druck vom Unterschenkel ist fertig. Leider überzeugt er mich nicht:

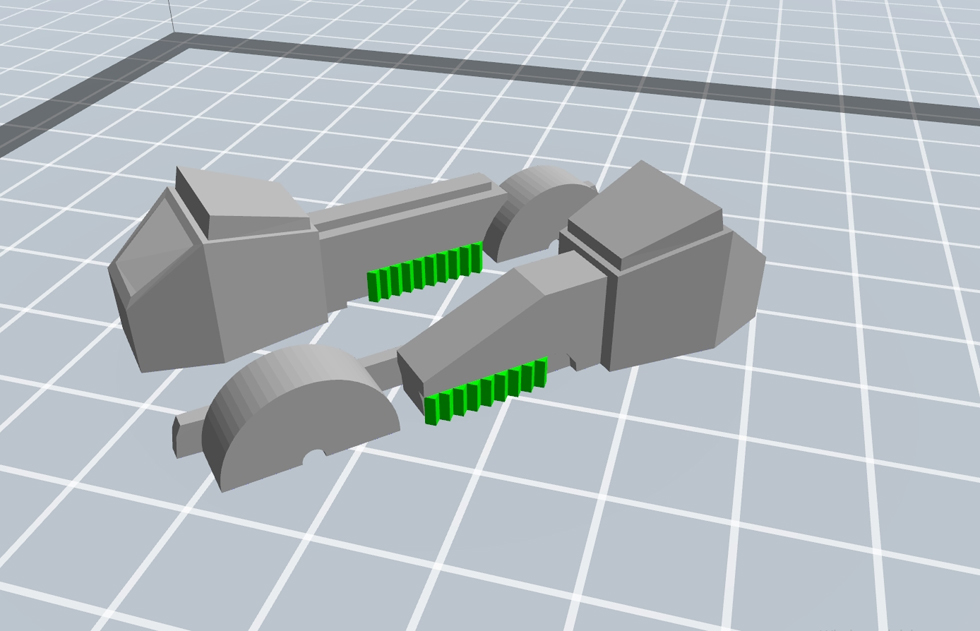

Als Nächstes versuche ich es mit einer geteilten Variante, mal sehen ob das besser wird:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

17

Freitag, 22. Juli 2022, 20:54

Moin,

Zitat von »feuermann6147«

mal sehen, ob das besser wird

Nö, geteilt wurde der Druck auch nicht besser :will:

Also habe ich nochmal in aufrechter Lage und mit anderen Einstellungen gedruckt. Sah schon viel besser aus:

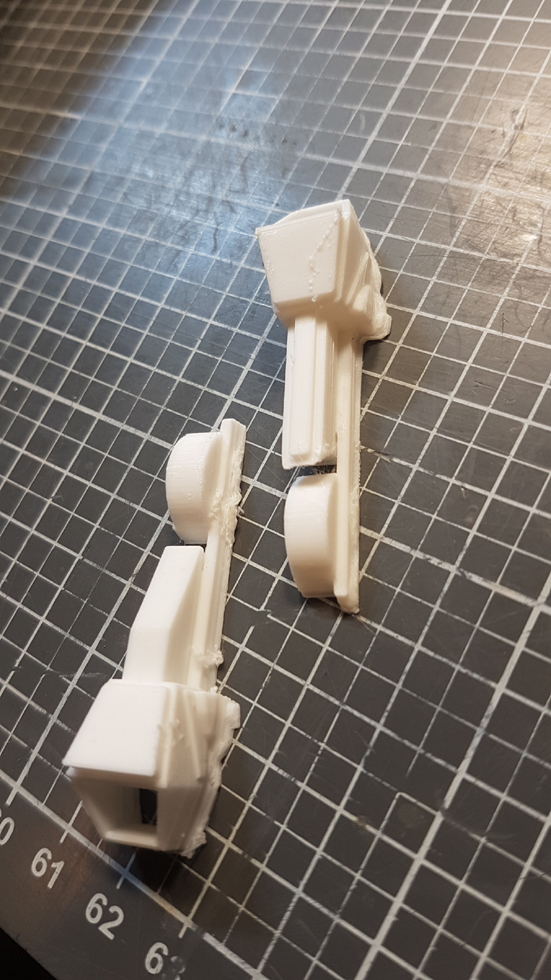

Leider ist mir das Teil beim Entfernen des Stütz-Support gebrochen:

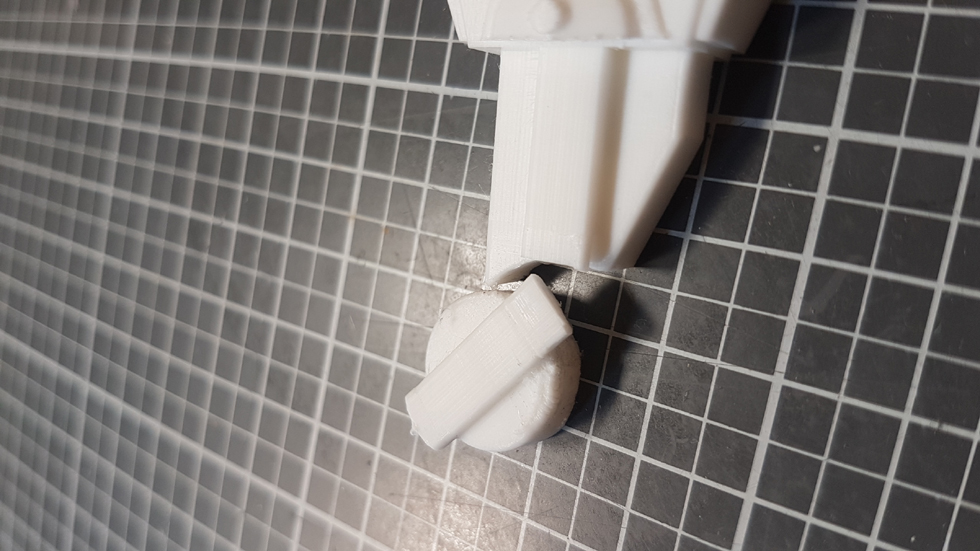

Und der Gelenkring sieht auch nicht berauschend aus:

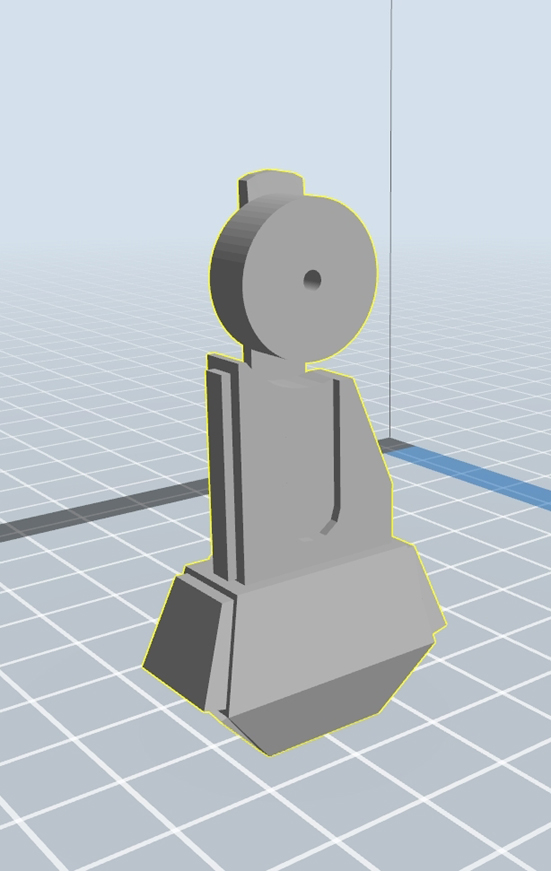

Also werde ich es nochmal geteilt versuchen, aber dabei den Hauptteil in aufrechter Lage:

Mal sehen, wie das wird :nixweis:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

18

Samstag, 23. Juli 2022, 07:36

Moin Ingo,

Vielleicht liegt es am Filament, das die Teile nicht so gut werden, wie sonst, ich drücke auf jeden Fall die Daumen, für den nächsten druck. :ok:

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

Aktvetos

Beiträge: 766

Realname: Rainer

Wohnort: Wien

19

Samstag, 23. Juli 2022, 09:03

Ich lasse mich mal überraschen. Aber bisher hab ich im Modellbau noch nichts gesehen das mich überzeugt hätte und aus dem Filament Drucker kam. Leider ist das bisher auch hier so

Sry, das ich das so sagen muss...

Aber allein die Rillen sind ein Nogo für mich.

Lg Rainer

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

20

Samstag, 23. Juli 2022, 13:04

Moin,

@Bernd: Ich vermute eher die Einstellungen des Druckers in Zusammenhang mit dem Bauteil...

Zitat von »Aktvetos«

Sry, das ich das so sagen muss...

Bei mir hat sich noch niemals jemand entschuldigen müssen, weil er seine Meinung sagt, darum ist aus meiner Sicht keine Entschuldigung nötig.

Es ist klar, dass in Sachen Druckqualität ein Filamentdrucker nicht mit einem Resindrucker mithalten kann. Mit ein wenig Nacharbeit kann man dennoch ganz nette Modelle zustande bringen.
Mir geht es nicht um perfekte Oberflächen, mikroskopisch kleine Details, sondern einfach nur um den Spaß, die Teile nach dem Druck ein wenig zu versäubern, nacharbeiten, zusammensetzen und dann lackieren. That's it

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

21

Samstag, 23. Juli 2022, 17:22

Moin Moin,

Der neue Druck hat dann doch ganz passable Ergebnisse geliefert:

Mit ein wenig Nacharbeit wäre das Teil brauchbar gewesen. Wäre? Ja, wäre! Ich habe mich entschieden, diesen AT-AT nicht weiter zu drucken / bauen

Der Steg nach oben war so dünn, dass er wieder gebrochen ist. Bedenkt man, dass hier später das gesamte Gewicht darauf lastet ... :du:

geht gar nicht...

Also werde ich den AT-AT eine Nummer größer drucken :lol:

Diesmal also auf 60% skaliert, anstelle von 50%. Beginnen werde ich wieder unten mit den Füßen, diesmal hab ich den Tipp von Oliver umgesetzt und die Krallen integriert:

Man erkennt, dass Krallen und Fuß jetzt aus einem Teil sind:

Also, auf ein Neues ...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

22

Sonntag, 24. Juli 2022, 07:30

Moin Ingo,

Gut wenn es so nicht sicher stehen kann, macht es keinen Sinn so weiter zu drucken, ich denke das es eine gute Entscheidung war, dann noch mal neu und etwas größer anzufangen. :ok:

Bin schon auf die Ergebnisse gespannt.

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

23

Sonntag, 24. Juli 2022, 09:04

Moin,

Lieber jetzt neu starten als zu spät wenn der AT-AT immer umfällt

Ich bin auch gespannt, aber eigentlich sehr zuversichtlich. Morgen kann ich das erste Teil zeigen.

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

24

Montag, 25. Juli 2022, 07:26

Moin Moin,

gestern kam der erste 60er-Fuß aus dem Drucker:

(Bauteil: 7h 1m, 7,80m; Gesamt (nach Neustart): 7h 1m, 7,80m)

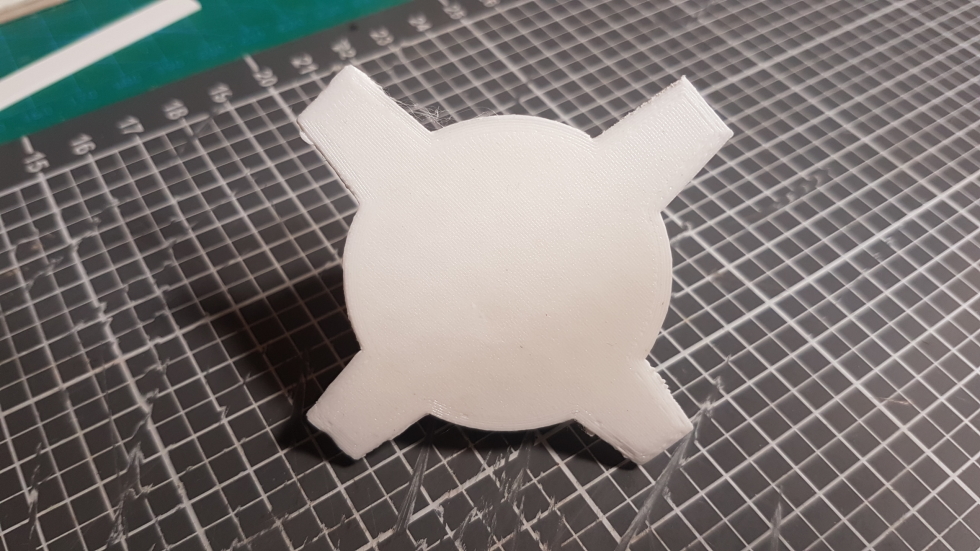

Unten ergibt sich jetzt eine solide Standfläche. Der runde Teil hat einen Durchmesser von 4,5cm:

Die Oberfläche hat die typischen "Filamentrillen", ist aber alles in allem relativ glatt:

Mit diesem Anfang bin ich zufrieden und gerade habe ich den Druck für den zweiten Fuß gestartet.

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Aktvetos

Beiträge: 766

Realname: Rainer

Wohnort: Wien

25

Dienstag, 26. Juli 2022, 19:41

Darf ich eine Idee einwerfen?
Du bist ja beim Druck durch die Datein flexibel. Kannst du ein Loch in den Fuss unten machen, eine Aussparung?
Warum? Ich hab den großen Hoshi von Revell. Und aufgrund der Höhe... neigt der gern dazu, umzufallen. Also meiner ist mittlerweile ein Totalschaden weil er den letzten Sturz vom Kasten nicht überlebt hat.
Jetzt wäre meine Idee, das du dir da Platz lässt um Metallgewichte einzukleben.

Lg Rainer

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

26

Mittwoch, 27. Juli 2022, 08:12

Moin Rainer,

vielen Dank für den Hinweis :hand:

Das der AT-AT kopflastig wird hatte ich schon befürchtet, aber nicht mit solchen Ausmaßen gerechnet. Zwei Füße habe ich ja schon, aber für die beiden anderen ist die Vorlage entsprechend modifiziert:

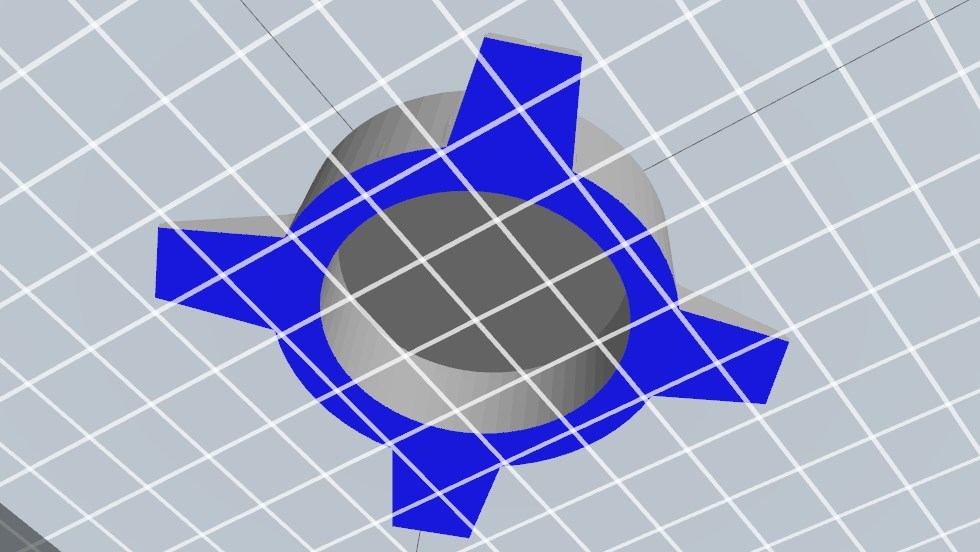

Unten ist eine 11mm tiefe Aussparung, mit 35mmDurchmesser, welche ich später mit einer schweren Füllung versehen kann. Wenn das am Ende nicht ausreicht, werden auch die beiden anderen Füße ersetzt.

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Aktvetos

Beiträge: 766

Realname: Rainer

Wohnort: Wien

27

Mittwoch, 27. Juli 2022, 13:56

Wie gesagt, meine Erfahrung beruht auf den großen 1:53 von Revell. Ich weiß jetzt nicht wie hoch deiner wird. Der Revell ist halt relativ leicht für die höhe. Daher neigt er wahrscheinlich noch leichter zum kippen. Der 1:144 Bandai wird vermutlich nicht sooo leicht kippen. Aber egal welche Höhe es am Ende wird, bei der Kopflastigen Konstruktion schadet ein Gewicht in den Füßen sicher nicht. Und lieber ein Handgriff zu viel, als nachher vor den Scherben zu stehen, wie ich

Lg Rainer

Zum Seitenanfang

feuermann6147

Beiträge: 8 993

Realname: Ingo

Wohnort: Tamm

28

Freitag, 29. Juli 2022, 15:42

Moin,

Zitat von »Aktvetos«

[..] bei der Kopflastigen Konstruktion schadet ein Gewicht in den Füßen sicher nicht. Und lieber ein Handgriff zu viel, als nachher vor den Scherben zu stehen, wie ich [..]

Recht hast du :five:

Man denke immer an Teufel, Eichhörnchen, Vorsicht Porzellankiste, ...

Und darum habe ich den nächsten Fuß heute mit einem Loch für ein Gewicht gedruckt. So sieht es mit dem Support direkt nach dem Drucken aus:
