Holz: Das Boot³: XXIII in 1:48

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

1

Dienstag, 9. November 2021, 11:28

Das Boot³: XXIII in 1:48

Hallo zusammen,

und es geht schon wieder los.

Hast Du zwei, willst Du alle haben. Und das nach Möglichkeit im selben Maßstab.

Da es den XXIII Typ in 1:48 nicht zu erwerben gibt, bleibt
nur 3-D Druck oder …
…zur Abwechslung mal ein Modell in Kartonbauweise.
3-D-Dateien zu erstellen ist meine Sache nicht, aber Kartonvorlagen auf den gewünschten
Maßstab zu skalieren schon eher.

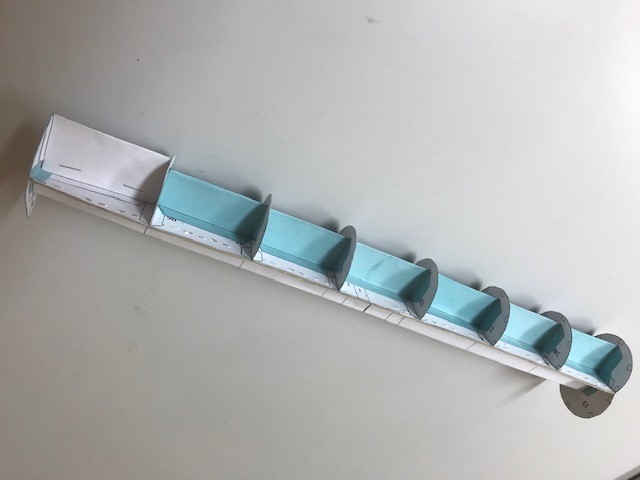

Also wurde ein U2336- Kartonmodell von JSC im Maßstab 1:72 geordert,
1:1 gescannt, mit 77%iger Größe auf A4-gedruckt, und dann zweimal mit 1,41- facher
Vergrößerung ausgedruckt. (alles mit dem eigenen Drucker möglich :) )

Heraus kamen Papierbauteile im Maßstab 1:48, welche nun nur noch auf Karton geklebt,
ausgeschnitten und zusammen gebaut werden mussten.

So jedenfalls der Plan. Also gesagt, getan.














Da ich nun wahrscheinlich einer der weltschlechtesten Kartonmodellbauer bin,
wurde das Projekt mit sofortiger Wirkung bei diesem Bautenstand gestoppt und
abgebrochen.
Papier ist nun mal nicht mein Ding. Ich brauch was Handfestes.
Was zum Sägen, bohren, leimen, feilen, schleifen und vielleicht auch mal spachteln.

Aufgeben aber ist feige, und somit werde ich den Bau in
Kompositbauweise a la „Graf Spee“ neu beginnen.
Mal sehen, was dabei raus kommt. Ich freu mich richtig drauf.
Der Anfang ist gemacht.


"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

feuermann6147

Beiträge: 8 966

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

2

Dienstag, 9. November 2021, 13:10

Moin Ray,

es wäre eine Sünde hier nicht dabei zu sein :du:
Ich wünsche dir viel Spaß, gutes Gelingen und uns allen einen spannenden Baubericht. XXIIIer ale Spee ... das wird ein Spaß :five:

Der Anfang sieht schon mal gut aus und die Entscheidung von Papier auf Holz zu wechseln war genau richtig :ok:

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Prien

Beiträge: 1 405

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

3

Dienstag, 9. November 2021, 15:31

Ich bin dann auch wieder dabei, das muss man erlebt haben. :wink:
Gruß, Olaf

___________________________________________________________
Asperger ist keine Krankheit, es ist der nächste Schritt der Evolution.


Aktuelles Projekt: Wall-E in 3D Druck

Hamburger Jung

Beiträge: 2 726

  • Nachricht senden

4

Dienstag, 9. November 2021, 15:47

Moin Ray

Diesmal möchte ich den Spaß nicht verpassen . Also Stühlerücken und setzen ^^


Heiko
Eine kleine Weisheit fürs Leben

--Pople niemals in der Nase wenn Du über Kopfsteinpflaster fährst --

Fussgänger

Beiträge: 1 258

Realname: Ronald

Wohnort: Mannheim

  • Nachricht senden

5

Dienstag, 9. November 2021, 20:45

Hallo Ray
Ich zieh dann mal 'nen Hocker bei :)
Von 'nem skalierten Kartonsatz auf Hardware umzurechnen ist schon ne Nummer .
Materialstärke und , und . . .
Gruß Ronald

T-Rexx

Beiträge: 433

Realname: Martina

Wohnort: Hessen/Limburg-Weilburg

  • Nachricht senden

6

Dienstag, 9. November 2021, 21:38

Da muss mich mich doch glatt dazu setzen und mit fiebern. Karton ist echt nicht für jedermann-frau :)

Holz ist definitiv besser :ok:

Kaffee ist genommen und ich bleib hier, bis es fertig ist :)
Liebe Grüße
Martina (Faszination Streichhölzer)

Die Kunst des Streichholzbaus ist, aus einem großen Haufen Streichhölzer ein Modell zu erschaffen

Faszination Streichhölzer bei YouTube

Golfkilo

Beiträge: 3 585

Realname: Jochen

Wohnort: Gladbeck

  • Nachricht senden

7

Mittwoch, 10. November 2021, 00:05

Mahlzeit!

Na, das kann ja lustig werden, back to the roots. Nach der denkbar modernsten Bauweise nun wieder nach alter Väter Sitte, interessanter Gegensatz.
Wünsche jedenfalls viel Spass damit!
Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

DrSchmidt

Beiträge: 502

  • Nachricht senden

8

Mittwoch, 10. November 2021, 07:52

Ich hab jetzt doch Glatt "Kompostbauweise" gelesen :)

Naja, in Papier wirds ja auch kompostierbar :lol:

Ein XXIII. Mach ich ja auch gerade. Ich bin gespannt.

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

9

Mittwoch, 10. November 2021, 12:04

Hallo zusammen,

da sind wir ja schon ein illustres Häufchen.
Danke, dass ihr wieder so zahlreich dabei
seid.
Also her mit der Laubsäge und ran an die
Bretter, und hoffentlich wird es nichts für
den Kompost.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

10

Donnerstag, 11. November 2021, 09:31

Hallo zusammen,

der Anfang ist gemacht.

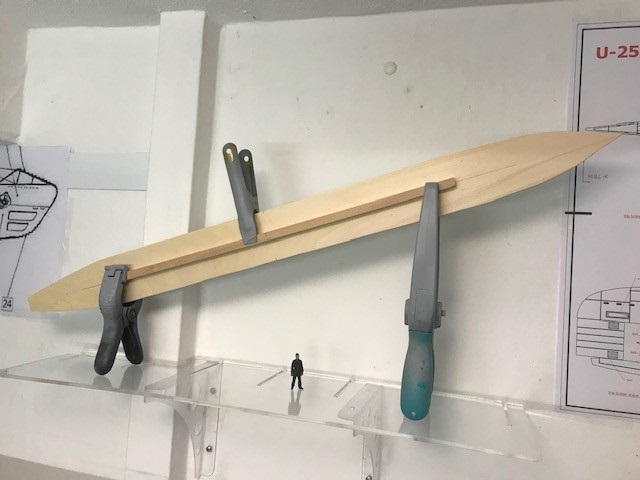

Zuerst wurde die waagerechte „Mittelgräte“ ausgeschnitten und beidseitig
mit Vierkanthölzern gegen Verzug gesichert.
Auf dem zweiten Bild lassen sich die Dimensionen des Modells erahnen, und
ich finde es erschreckend, wie klein doch das XXIII-Boot im Verhältnis zum
VIIC und erst recht zum XXI-Typ ist.

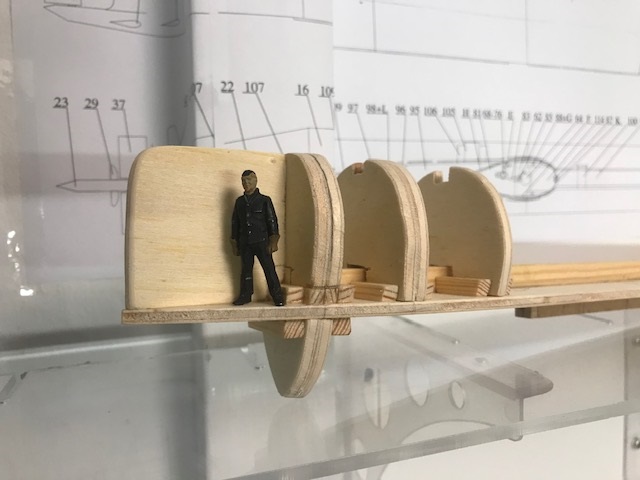

Dann wurden die ersten Halbspanten ausgesägt und oberhalb der Mittelgräte
montiert.
Im Bereich der Plattenstöße und des Konturlinienwechsels kommen jeweils
gedoppelte Spanten zum Einsatz. Das erleichtert das Straken und vergrößert
die Auflagefläche für die Rumpfbeplankung.








"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

  • Nachricht senden

11

Donnerstag, 11. November 2021, 10:01

Moin Ray,

Ja was seh ich denn da gerade, noch ein U-Boot und hoffentlich nicht in Kompostbauweise :abhau: aber danach sieht es jetzt gerade nicht aus. :ok:
Also bitte mal nen Stück rücken, ich bin auch dabei und möchte gucken.
Viel Spaß Ray und uns natürlich auch.


LG Bernd
Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

feuermann6147

Beiträge: 8 966

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

12

Donnerstag, 11. November 2021, 10:25

Moin Ray,

verdoppeln der Spanten macht auf jeden Fall Sinn, gerade wenn man noch den Bau deiner Spee im Gedächtnis hat. Wirst du wieder Fliegersperrholz nehmen?

Zitat von »Ray«

Auf dem zweiten Bild lassen sich die Dimensionen des Modells erahnen, und ich finde es erschreckend, wie klein doch das XXIII-Boot im Verhältnis zum VIIC und erst recht zum XXI-Typ ist.
Das ist nicht verwunderlich, ist (war) ein XXIIer doch nicht mal halb so lang wie ein XXIer :huh:

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

13

Donnerstag, 11. November 2021, 12:21

Danke Euch beiden für Eure Meldungen.

@Ingo, ja Fliegersperrholz ist wieder mein Favorit.
Falls es sich jedoch nicht um alle kleinen Radien biegen lässt, kann durchaus
auch Alu-Blech oder zurecht geschnitztes Massivholz zum Einsatz kommen.

Wir werden sehen. Der Weg ist das Ziel.
Und ich denke, der Begriff Kompositbauweise ist hier wieder richtig angewendet.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

14

Sonntag, 14. November 2021, 18:14

Hallo zusammen,

so, auch hier soll`s mal wieder etwas weiter gehen.

Im Bug wurde eine Versteifung/Mittelwand eingesetzt.
3 mm Sperrholz, verklebt mit Holzleim.



Dann wurde die erste Aussenhautstruktur vom scalierten Papierbogen auf
Fliegersperrholz übertragen...




...ausgesägt und auf dem Spantgerüst fixiert.

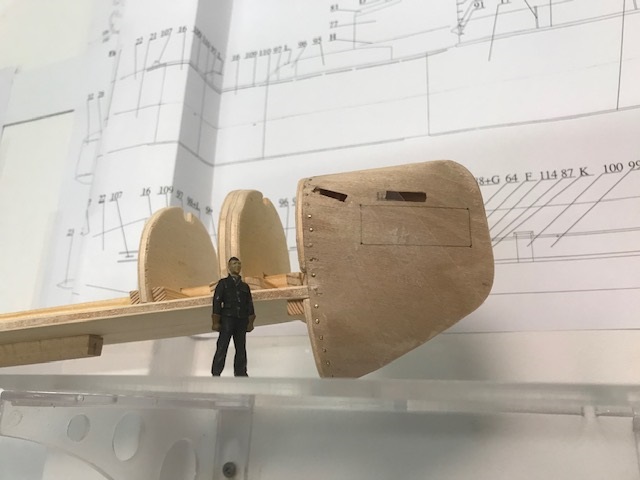

Nun wurde die Aussenhaut bis zur Mittelrippe verklebt und mit mit Messingnägeln festgesetzt.

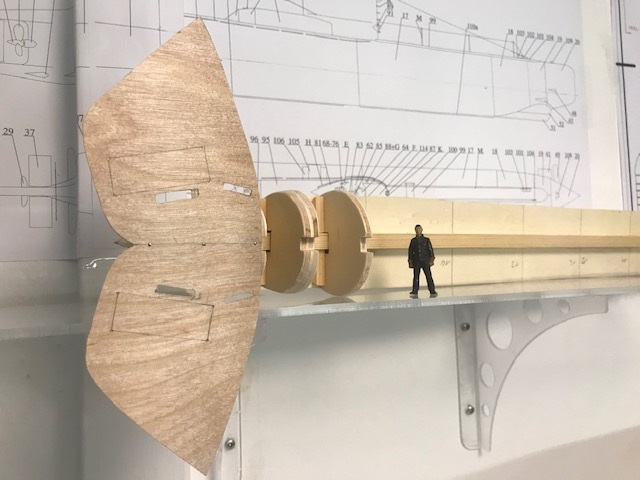

Danach erfolgten dieselben Arbeitsschritte auf der unteren Bugseite.
Die Fixierung bis zum Trocknen des Leims erfolgte hier mit Thesa-Klebeband.


"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Predator

Beiträge: 1 101

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

  • Nachricht senden

15

Montag, 15. November 2021, 06:16

Man bist Du ein Modellbaumeister.
Mir wäre das Teil sicherlich gerissen.
Bin weiter mit dabei :five:
Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache
^^

feuermann6147

Beiträge: 8 966

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

16

Montag, 15. November 2021, 07:19

Moin Ray,

sieht klasse aus :ok:

Wäre es nicht einfacher, erst alle (Halb-)Spanten zu setzen und dann alle auf einmal zu stracken? Oder hast du da einen anderen Plan?

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

17

Montag, 15. November 2021, 10:23

Hallo zusammen,

danke Ingo und Oliver.

Zitat

Wäre es nicht einfacher, erst alle (Halb-)Spanten zu setzen und dann alle auf einmal zu stracken?

Ja Ingo, da hast Du sicherlich recht.
Ich gehe dieses Mal aus zwei Gründen etwas anders vor.

Erstens ist es mir momentan zu langweilig nur immer Spanten zu bauen.
Das Straken ist hier nicht das Problem, weil ich die Kontur gleich beim Sägen in die Spanten reinschneide.
Der Hauptgrund ist aber folgendes:
Bug-und Heckbereich stellen für mich hier die größten Herausforderungen dar.
Und mit meinen Bedenken war ich da voll bei Oliver.
Bevor ich mir die ganze Arbeit mit den Spanten mache, wollte ich wissen ob die Aussenhautbeplankung
reißt und ob ich diese Problemzonen überhaupt gemeistert bekomme.
Mit dem Ergebnis bin ich nun aber recht zufrieden, so dass der Bau weitergehen wird.
Übrigens, die Flutschlitzöffnungen und Torpedoklappen werden später noch mit übrig gebliebenen Ätzteilen
vom XXI-Typ verkleidet.

Oliver, als zusätzlichen Reißschutz habe ich das Fliegersperrholz in den Bereichen der größten Krümmung
von innen ganzflächig mit Papier beklebt. Kleine Ursache- große Wirkung.

Zur weiteren Vorgehensweise:
Ich werde nun den Bugbereich soweit beplanken, bis die zylindrische, oder besser gesagt 8-förmige Rumpf-
zone beginnt.
Danach erfolgt das gleiche Spiel noch einmal mit der Heckpartie.

Wenn die „kritischen Tauchtiefen“ durchfahren sind, erfolgt der doch eher unproblematische Bau des
Rumpfmittelteles (hoffe ich jedenfalls), um danach dann in die Abgründe des Turmbaus hinab zu tauchen.
Auf dieser ganzen Fahrt kann es passieren, das leichte Abweichungen vom Original in das Modell
einfließen.
Wie gesagt, der Weg (oder besser die Tauchstrecke) ist das Ziel, und ich hoffe, dass am Ende wieder alles
stimmig und meine Handschrift wiederzuerkennen ist.

In diesem Sinne uns allen noch viel Spaß, und na klar, immer schön neugierig bleiben.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

feuermann6147

Beiträge: 8 966

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

18

Montag, 15. November 2021, 11:28

Moin Ray,

Sauber, verständlich und absolut nachvollziehbar erklärt! Danke :hand:

Zitat von »Ray«

[..] meine Handschrift wiederzuerkennen ist [..]
Ich bleibe dabei: Deine "Modellbau-Handschrift" ist Kalligrafie 8)

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Predator

Beiträge: 1 101

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

  • Nachricht senden

19

Montag, 15. November 2021, 13:55

"Oliver, als zusätzlichen Reißschutz habe ich das Fliegersperrholz in den Bereichen der größten Krümmung
von innen ganzflächig mit Papier beklebt. Kleine Ursache- große Wirkung."

Ahh, das ist eine gute Idee, muss man erstmal drauf kommen :wink:
Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache
^^

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

20

Dienstag, 16. November 2021, 12:08

Hallo zusammen,

heute geht es weiter mit dem zweiten Abschnitt der Außenhaut.
Zur Verstärkung und besseren Ausrichtung der Spanten wurde im oberen Bereich
noch ein Längsträger eingezogen.




Danach wurde das ausgeschnittene „Holzblech“ um die Spanten gelegt,
abschnittsweise verklebt und mit kleinen Messingnägeln befestigt.












Sieht natürlich gegenüber lasergeschnittenen Baukastenmaterialien etwas
grobschlächtig aus. Ganz zu schweigen von 3-D-gedruckten Bauteilen.
Aber dafür ist es selbstgemacht und ich weiß ja, wie es am Ende aussehen kann.
(in diesem Zshg. danke Ingo)

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

feuermann6147

Beiträge: 8 966

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

21

Dienstag, 16. November 2021, 12:52

Moin Ray,

ich sehe schon, das wird wieder großartig :ok:

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Predator

Beiträge: 1 101

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

  • Nachricht senden

22

Dienstag, 16. November 2021, 14:23

Aber so was von :hand:
Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache
^^

Hamburger Jung

Beiträge: 2 726

  • Nachricht senden

23

Dienstag, 16. November 2021, 18:08

Moin Ray

mal wieder ein klasse für sich :rolleyes: . Mal ne Frage . Würde ein Einweichen der Holzbleche nicht auch gehen ??


Heiko
Eine kleine Weisheit fürs Leben

--Pople niemals in der Nase wenn Du über Kopfsteinpflaster fährst --

archjofo

Beiträge: 3 566

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

24

Dienstag, 16. November 2021, 19:03

Hallo Ray,

wieder ein schönes neues Projekt.
Sieht ja schon wieder ganz gut aus. Bin sehr gespannt wie es weitergeht.
In Holz ist es doch besser ... :D , obwohl es ja begnadete Modellbauer gibt, die mit Pappe fantastische Modelle bauen.
Aber mein´s wär´s auch nicht.
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

25

Mittwoch, 17. November 2021, 09:14

Besten Dank für Euren Zuspruch.

Du hast recht Johann, es gibt wirklich erstaunliche Kartonmodelle, und diese Arbeiten würdigen
mir auch aller höchsten Respekt ab.


@Heiko, an Sperrholz gehe ich ungern mit Wasser. Warum?-Bauchgefühl.
Es sollte hier auch ohne "Bewässerung" gehen.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

protector

Beiträge: 917

Realname: Steffen

Wohnort: klostermansfeld

  • Nachricht senden

26

Donnerstag, 18. November 2021, 19:12

Namd Ray
Wie immer zu spät ,aber das ändert man nich bei mir.
Verpassen werd ich natürlich nichts von deinem BB.
Gruß Steffen
DAS KANNSTE

SCHON SO MACHEN

ABER DANN ISSES HALT

KACKE




Fertig : Peregrine Galley /Sergal , Halifax /Constructo ,Astrolabe /Mantua
Im Bau: Golden Hind / Scratch nach Hoeckel

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

27

Donnerstag, 18. November 2021, 19:40

Danke Steffen,

das hört sich gut an.
Ist ja auch wieder in Holz ;-)

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Hafenbahner

Beiträge: 251

Realname: Daniel

Wohnort: Hinter Freiberg links rum

  • Nachricht senden

28

Donnerstag, 18. November 2021, 20:03

Auf dem Holzweg zu sein ist nicht zwingend falsch, wie du schon mehrfach bewiesen hast. Da schau ich gern zu und lerne für die Detaillierung. Bei meinem 23er knobel ich noch an der Abdichtung und wie ich ohne Op-Besteck an die Technik komme. :idee:

Daniel, der Hafenbahner :ok:
Aus dem Wasser kommt das Leben, zum Wasser zieht es wieder hin..

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

29

Donnerstag, 18. November 2021, 20:22

Danke Daniel,

das freut mich sehr.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

  • Nachricht senden

30

Freitag, 19. November 2021, 07:15

Moin Ray,

Ich finde dass das schon sehr gut aussieht und du dich da überhaupt nicht zu vertecken brauchst,
denn man sieht einmal mehr deine große Handwerkskunst. :respekt: :dafür:


LG Bernd
Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Ähnliche Themen

Werbung
