Hallo Allerseits,
hier ein Baubericht des RevoSys VK36.01 H umgebaut zum einzig existierenden Fahrgestell, dem VK Sport.

Der Bausatz von RevoSys und neuerdings auch Rye Field Models ist ohne Übertreibung einer der besten die ich bisher gesehen und gebaut habe und braucht sich nicht hinter MiniArt, Takom oder Dragon verstecken.


Historisch reiht sich der VK 36.01 als Prototyp des Pz.Kpfw. VI zwischen dem VK30.01(H) und dem Tiger Ausf. H2 ein. Sein Fahrgestell zusammen mit dem Turm des VK 30.01 (P) wird letztlich der Tiger Ausf. H1, bzw Ausf. E.

(l. VK30.01(P); m. VK3601(H);r. VK30.01(H) Serienmodel)
Eine Massenproduktion wurde zugunsten des von Krupp für den VK30.01(P) entworfenen Turms mit der 8.8cm L/56 sowie der Knappheit an Wolfram verworfen.
Obwohl der Bausatz eine Bewaffnung mit einer 10.8cm KwK zulässt, wäre der Turm dafür unpassend. Turm und Fahrzeug sind für das Gerät 0725, konische 7,5cm KwK, ausgelegt.
Es wurde letztlich nur das Vorserien Fahrgestell vollendet sowie sechs Türme und acht Rohre. Die Türme befanden sich bei Kriegsende in unterschiedlichen Baustufen bei Krupp, sie waren zwischenzeitlich als Turmstellung vorgesehen worden.
Die Inneneinrichtung ist (und bleibt!) Spekulation.

Literatur:
DW to Tiger I; Jentz und Doyle. Beste Zusammenfassung der Entwicklungsgeschichte.
Panzer Tracts 6 Jentz und Doyle. Enthält Fotos der Rückansicht.
Der andere Tiger; Michael Fröhlich. Gibt einen allgemeinen Einblick hinter die Kulissen des Porsche vs. HWA Projektes.

Erster Bauabschnitt:

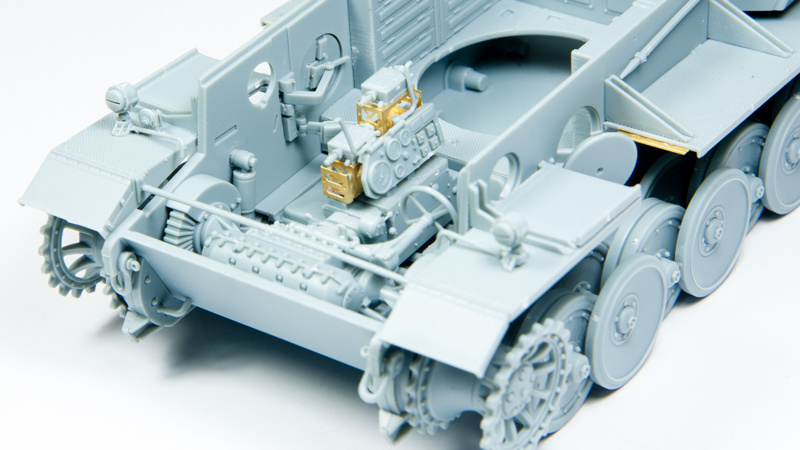

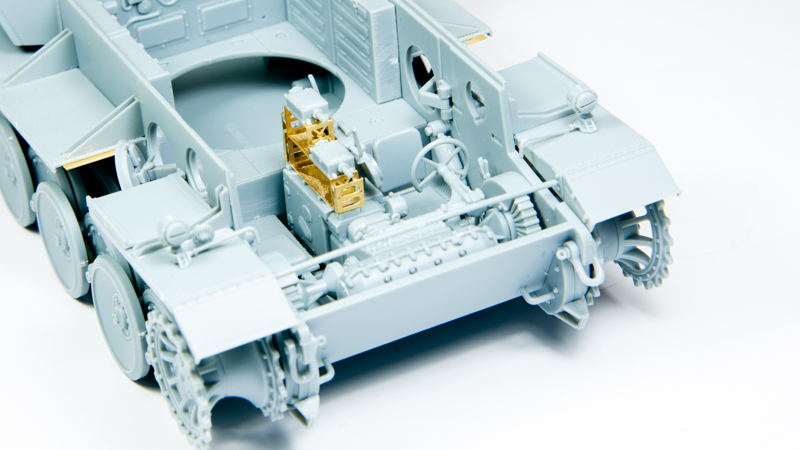

Ich habe damit begonnen den Bausatz soweit zusammenzusetzen wie es das Vorbild zulässt, die Inneneinrichtung ist nicht angeklebt. Es fehlen noch ein oder zwei kleine Fotoätzteile. Die Stirnwand ist für die Sportversion leider unbrauchbar.








Bei der Inneneinrichtung habe ich auf alles verzichtet was nicht dagewesen wäre. Einbaurahmen für Funkgeräte, können vorhanden gewesen sein, die Geräte selbst aber sicher nicht. Über die Munitionsregale lässt sich ebenfalls streiten, die fliegen bei der finalen Version raus.



Der nächste Bauabschnitt ist das Versäubern der Wanne – einige „Steckplätze“ sind ja nicht belegt worden… Weiter geht es dann mit dem Entwurf der, für den Umbau fehlenden, Teile und dem 3D Druck. Die Ketten werden ein Spaß werden… Soviel vorweg.

Bis zur nächsten Runde,
Grüße
Kai

Es geht voran:

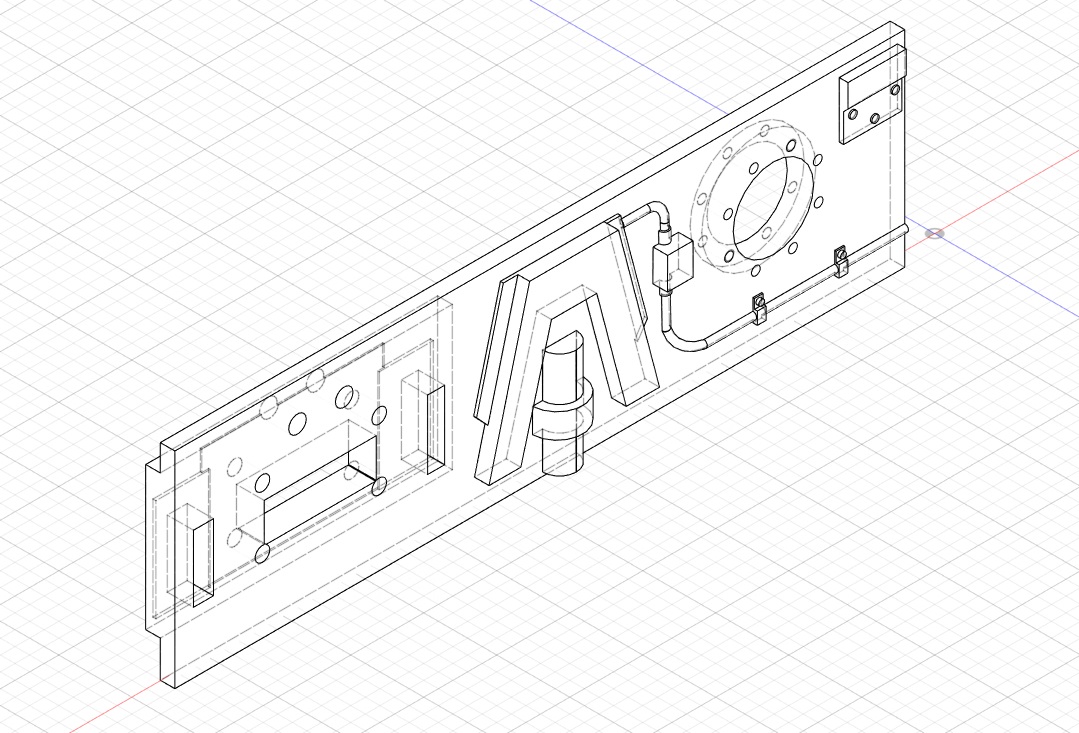

CAD erledigt, ich musste unter anderem die Stirnplatte ersetzen da weder Fahrersehklappe noch Kugelblende verbaut waren. Die Vorlage für die Wanne darunter habe ich mir vom Beschusstest der Tiger-Wanne ausgeliehen.

Dann der Druck auf einem normalen Resindrucker. Die weißen Flocken sind Ausfälle in meinem Reinigungsgerät (Gurkenglas + Brennspiritus), das geht beim Bürsten wieder runter.

Dann ersteinmal alles montiert, gespachtelt, geschliffen, Grundfarben aufgetragen und das Innere vorläufig gealtert (Filter+Wash), das wird noch verfeinert werden.

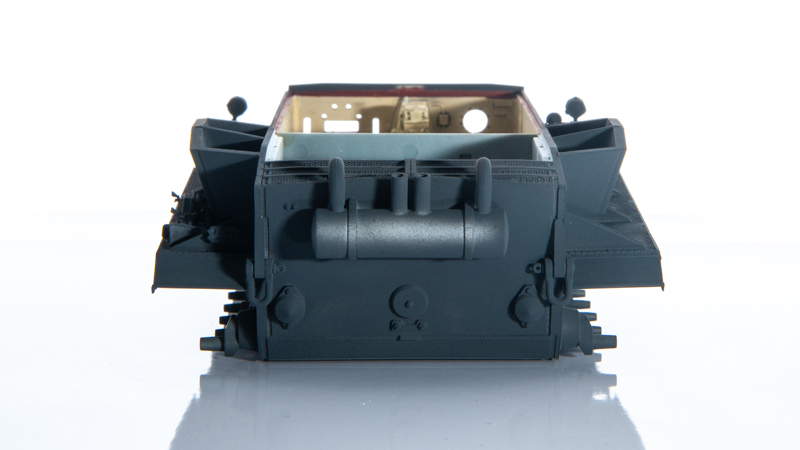

Die Rückansicht, es ware keine Anbauten dran befestigt.


Und die Front:


Das wars dann mal wieder, bis die Tage...

Danke Dir Steffen
Hab wohl einige verschreckt indem ich das ,,H" mit besser passendem ,,Heereswaffenamt" anstatt mit ,,Henschel" übersetze - mit der Zeit werden mir da sicher ein paar folgen Ist halt ein Projekt für Nerds
Es macht mir jedenfalls mega viel Laune solche Projekte mit Durcker und Schneideplotter zu realisieren. Ein weiteres kleines Update kommt noch die Tage über die speziellen Anbauteile. Endgegner wird es sein die (richtigen) Ketten für diesen Panzer zu drucken.
Grüße
Kai Marcel

Es geht in kleinen Schritten weiter:

Die Ketten des VK3601 sind Vorlage für alle späteren Tiger 1 Ketten, unterscheiden sich aber im Detail. Hat ein Weilchen gedauert bis ich wieder Zeit dafür hatte. Resindruck für bewegliche Ketten ist für mich nun der Standard. Habe alle Varianten des Pz.Kpfw.I bereits gedruckt, da sind Pz.Vi richtig grobschlächtig dagegen, aber noch immer fein im Detail

Zitat von »Steffen«

Diese Kettenglieder hier hast du selbst erstellt und gedruckt ?
Wow ! Alle Achtung. Ich bin äußerst fasziniert. Die sehen wirklich super aus !

Danke Dir, bin in letzter Zeit komplett auf 3D Druck für meine umgestiegen. Hier mal ein Beispiel was das für ein Gefummel beim Panzer I war: https://youtu.be/POdETNNquWM

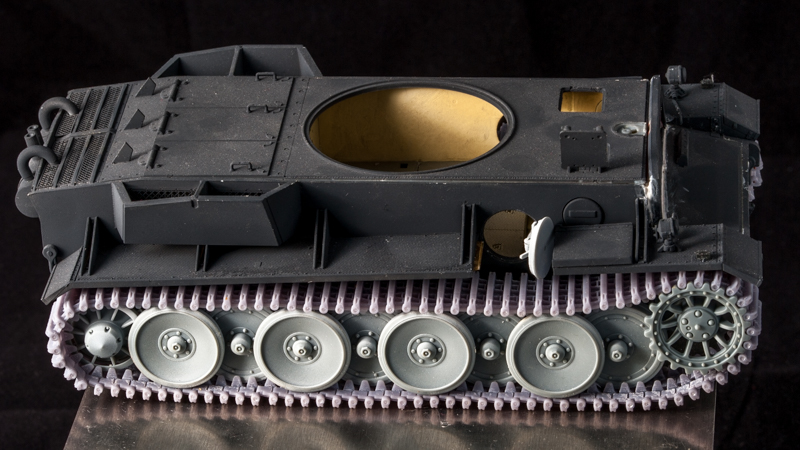

Gerade beide Seiten zusammengesteckt:



am Wochenende sind Tiger Transportketten und die Panther Familie dran.

Zitat von »Steffen«

Panzer I Ketten Video gesehen. Gott sei Dank kann ich englisch.
Gut, jetzt bin ich noch mehr begeistert. Du solltest diese Ketten anbieten ... jedenfalls auf Anfrage an Interessierte. Ich wäre so Einer.

Hehe, zum Kleinserienhersteller zu werden ist's noch zu früh. Darfst dich aber gerne melden wenn Du welche benötigst, WkII + Achsenmächte brauche ich sowieso selbst irgendwann Aktuell hab ich die Panzer I und Tiger I Familie fertig, Panther kommen nächste Woche dazu - da warte ich noch auf Abmessungen vom Original.

Bei Panzer IV Ketten triffst genau meinen fetisch... Ich habe nen ganzen Stapel, eigentlich guter, Baussätze die ich nicht angefasst hab weil die Ketten einfach gesagt schi*e sind Das geht von älteren Dragon über Rye Field bis Takom und Miniart: entweder sind mehr Teile involviert als im Rest des Bausatzes oder derart vereinfacht bzw. schlicht die Falschen.... Werde demnächst eine Stug-0 Serie fertig haben und drei Jagdpanzer IV (sind insgesamt 3 unterschiedliche Kettentypen...
Mal nen kurzen Einblick:

Schwarzmann dient dem Überblick, ganz klar und viel wichtiger einer einheitlichen Namensgebung - Frag in entsprechenden Gruppen nach einem Foto einer Typ 5a Kette und Du bekommst tatsächlich Antworten... Dazu kommt dann Spielberger und Panzer Tracts für den zeitlichen Zusammenhang. Auf der Basis fange ich an... Konstruktionstechnisch sind viele Ketten weitgehend gleich, zwei mehrfach unterbrochene Hülsen in fest vorgegebenen Abstand (Teilung ist fix, Box-Maß ist fix, Breite inkl. Bolzen ist ebenfalls bekannt), Griffleiste, Lauffläche, Zugleisten, Zubehör. Das ergbit erstmal eine bewegliche Einzelgliedketten. (Detail)-Fotos von Spezialketten oder deren Features bekomme ich dann von Sammlern. Ich habe eine digitale 1zu1 Tigerketten von einem bekannten Youtube bekommen, das ist als Vorlage erstmal nicht schlecht - muss aber 1. druckbar und 2. passend für die Bausätze sein. Entsprechend lässt sich das nicht exakt auf 1zu35 herunterskalieren. Meine Ketten basieren daher auf Messungen von Modellbauketten (Messmikroskop + Makrofotos) die ich mit dem Original abgleiche. Ob die Wandstärke einer Zugstrebe nun 0,32322299mm rechnerisch skaliert wäre, mit 0,3mm im CAD quatifiziert wird und vom Drucker dann in 0,31mm (über-)belichtet wird, spielt für uns als Anwender erstmal keine Rolle. Solange alle ,,Features" glaubhaft und im richtigen Größenverhältnis angegeben wird, ist die gedruckte Kette allen Alternativen ebenwürdig (nungut rosten lassen kann man sie halt nicht...
Ich kann Dir z.B. sagen dass kein Tiger Bausatz das rechnerisch richtige Modul (Teilung /Bolzen-Bolzen Abstand), das wird unter Nominallast von 1ton bemessen, verwendet - alle vereinfachen stattdessen den unbelasteten Zusatand einzelner Kettenglieder - das darf aber auch nicht überberwertet werden, beim realen Tiger II wars den Ingenieuren auch egal dass sich die zweiteilige Kette ins Zahnrad gefressen hat Ferner sind alle Entscheidungen die ein Cad-Konstrukteur bei Dragon oder Takom fällen muss, Kompromisse im Rahmen der Möglichkeiten... Was die Geometrie betrifft, geht 3D Druck z.B. weiter als Spritzguss - Ich kann die Griffleiste und Führungszähne gleichzeitig durchbrechen und aushölen. Das entspricht dem Vorbild, kann im Gussverfahren aber mit Slidemolds annährend gemacht werden da ist's dann meist entweder oder... Meine Ketten haben nun z.B. auch ,,Trichter" an jedem Hülsensegment - geht im Guss ebenfalls nicht - führt den Draht aber mit weit weniger Gefummel, Schieben und Nachgreifen im Vergleich zum bekannten Weißmetall
