Im Bau: Ford Raptor

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

1

Donnerstag, 27. Dezember 2018, 17:09

Ford Raptor

Hallo Modellbaufreunde

Möchte Euch mein neues Projekt vorstellen :hand:

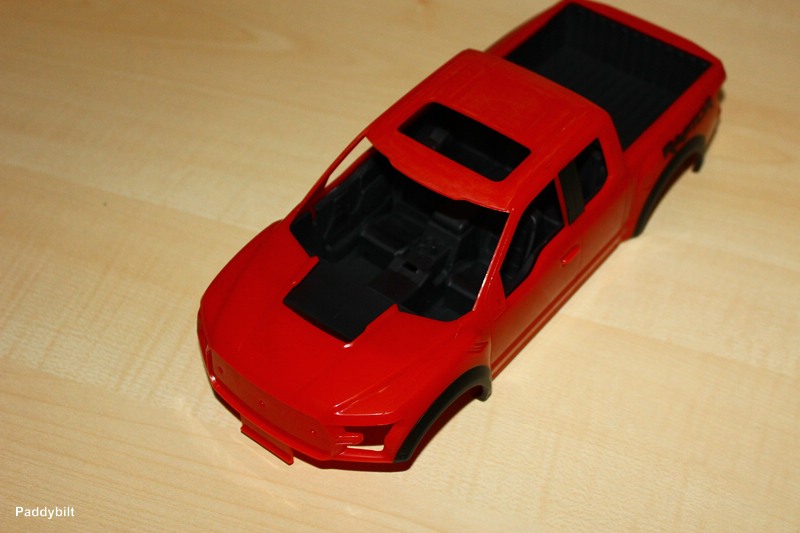

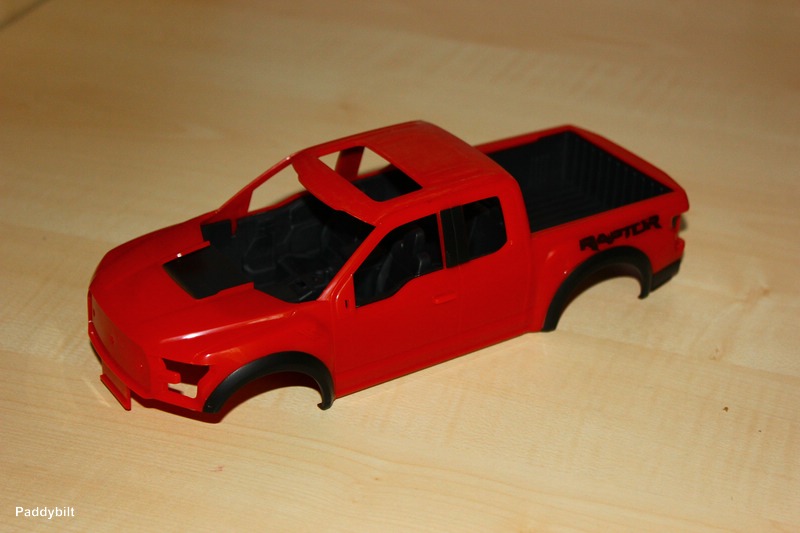

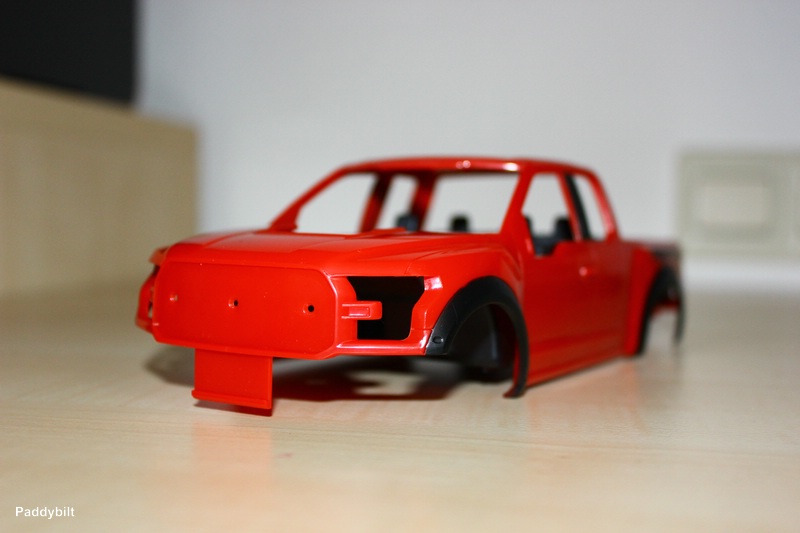

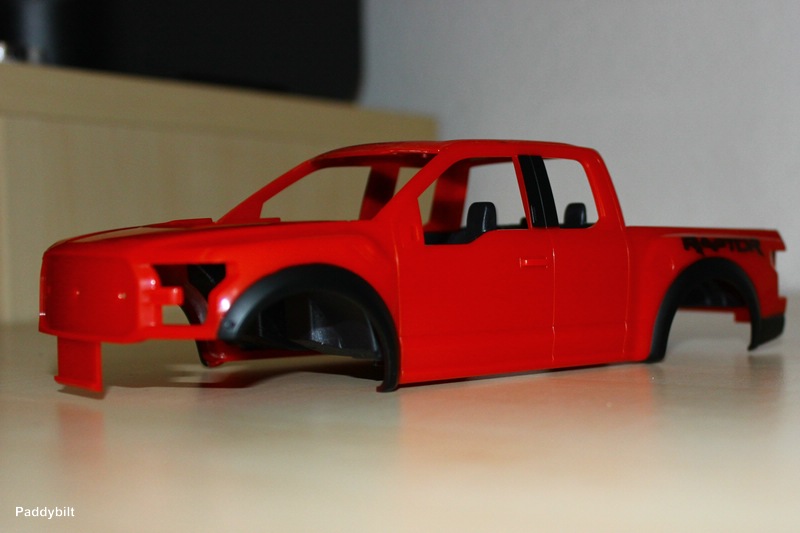

Es handelt sich hierbei um einen Revell Snaptite Bausatz:
Ford F-150 Raptor
Dieser Snaptite Bausatz hat nur wenige Teile und nicht so viele Details.
Deswegen wird das mein 3D-Drucker Test Objekt.
Einige Teile sollen verändert und hinzugefügt werden.
Die Farben werde ich kreativ nach meinem Geschmack gestalten :baeh:
Selbstverständlich bekommt er auch einige LED's 8o

Nun aber seht selbst…
Hoffe es gefällt euch :thumbup:


Paddybilt :ok:



















Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Tommy124

Beiträge: 2 211

Realname: Thomas

Wohnort: OWL

  • Nachricht senden

2

Freitag, 28. Dezember 2018, 14:17

Hallo Paddy,

dieser Bausatz wurde ja schon vor einiger Zeit sehr schön von Silvio umgesetzt: Ford F150 SVT Raptor mit Brian James Trailer + Bobcat

Inspiriert davon habe ich den Kit seitdem auch hier auf "Halde". Ich denke, wenn erstmal die "Reifenfrage" geklärt ist (Originalteile gehen mMn gar nicht), dann kann man viel draus machen. Ich werde Deinen BB mit Interesse verfolgen!
Gruß
Thomas

Eine Übersicht meiner fertigen Bauten gibt es hier:
Modelle von Tommy124

KEEP CALM & MODEL ON!

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

3

Freitag, 28. Dezember 2018, 16:57

Hallo Tommy :wink:

Den Raptor von Silvio habe ich mir auch schon angesehen.
Das mit den Reifen ist ein wenig problematisch, habe die Reifen im Netz gefunden. Werde aber mal versuchen mir welche zu drucken.

Paddy :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

4

Sonntag, 30. Dezember 2018, 10:51

Hallo Modellbaufreunde

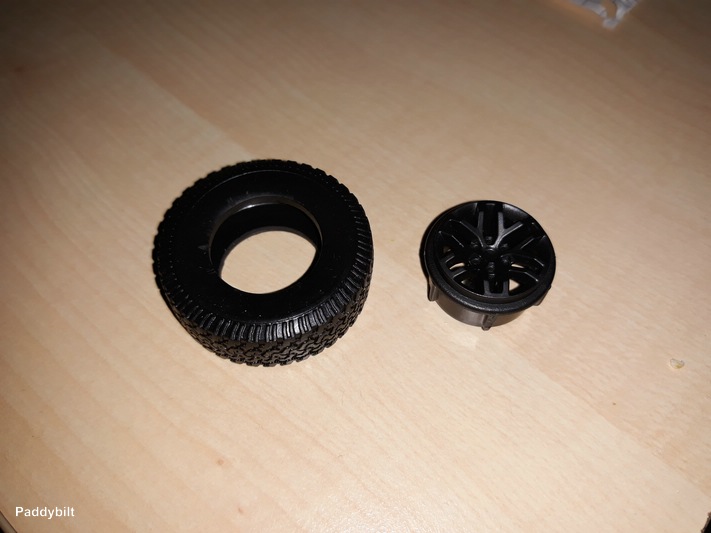

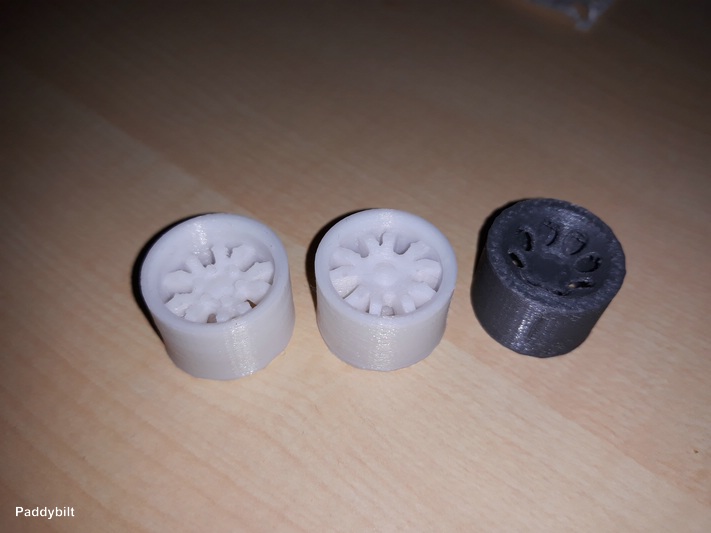

Habe mir mal verschiedene Felgen und Reifen gedruckt.
Sind natürlich größer und breiter geworden.
Sind bis jetzt mal noch Prototypen muss da noch ein wenig ausprobieren.

Paddybilt :ok:


CAD Ansicht Rad





Serien Rad





Felgen





Reifen



Räder





Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

5

Montag, 31. Dezember 2018, 13:27

Hallo Modellbaufreunde

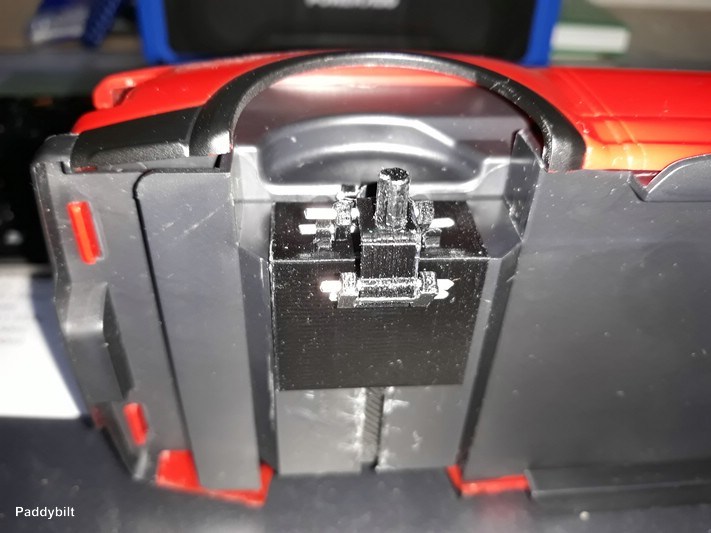

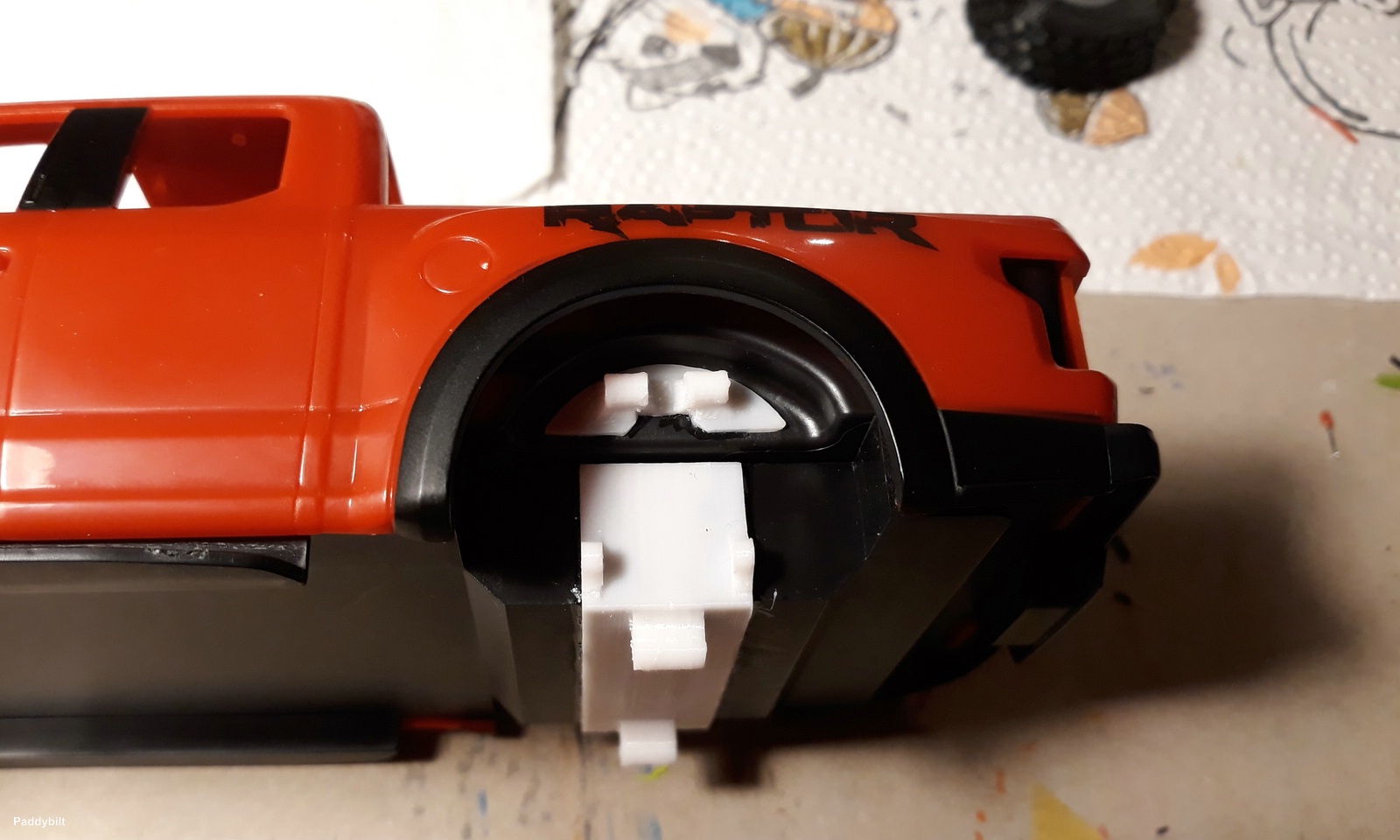

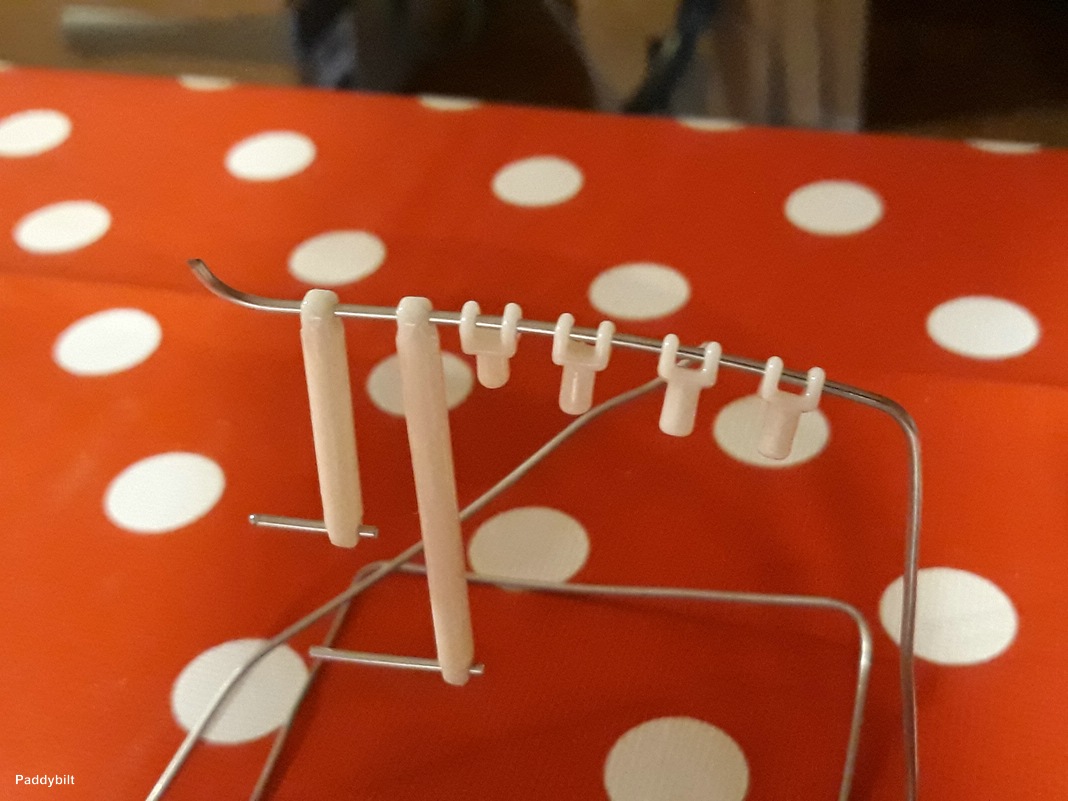

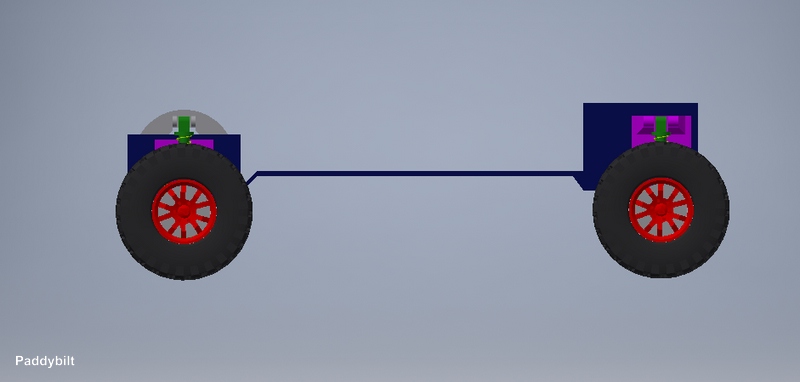

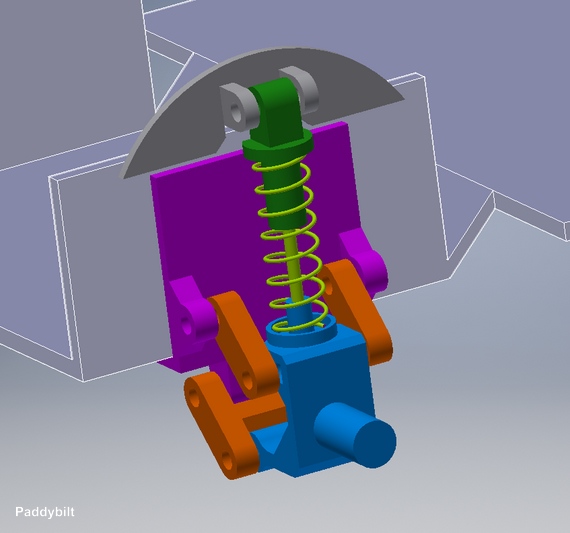

Am Unterboden habe ich die vorhandenen Achsaufnahmen entfernt und mit Distanzstücken für das neue Fahrwerk vorbereitet.
Die Vorder- und Hinterachse habe ich im CAD gezeichnet.

Paddybilt :ok:





















Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

6

Mittwoch, 2. Januar 2019, 20:08

Hallo Modellbaufreunde

Der Prototyp der Hinterachse wurde gedruckt und ausprobiert.
Leider ein wenig schlecht zu erkennen durch das schwarz glänzende Filament.

Paddybilt :ok:











Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

7

Donnerstag, 3. Januar 2019, 19:30

Hallo Modellbaufreunde :wink:

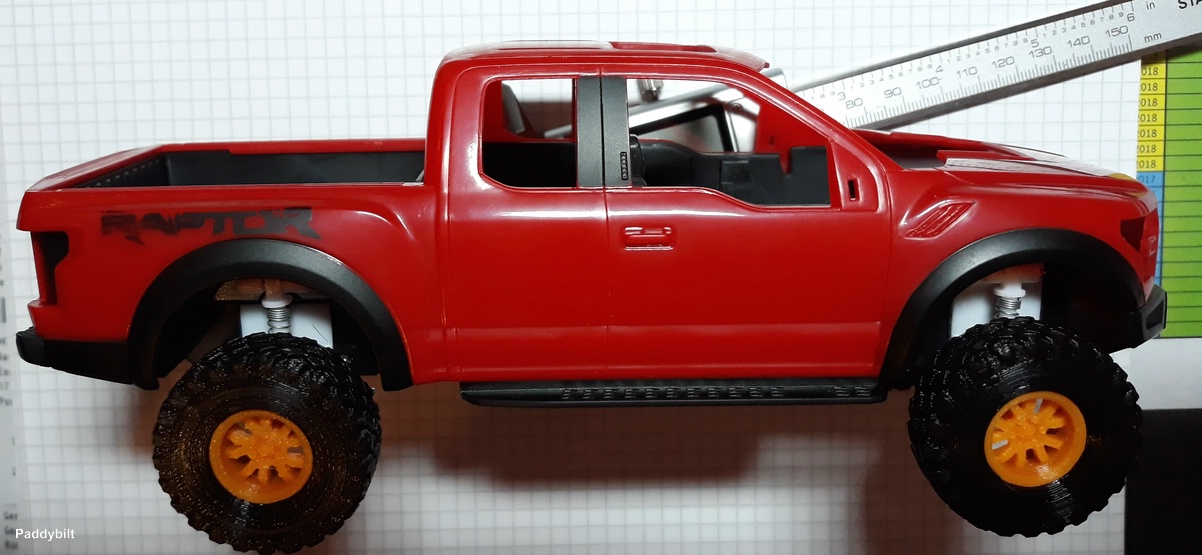

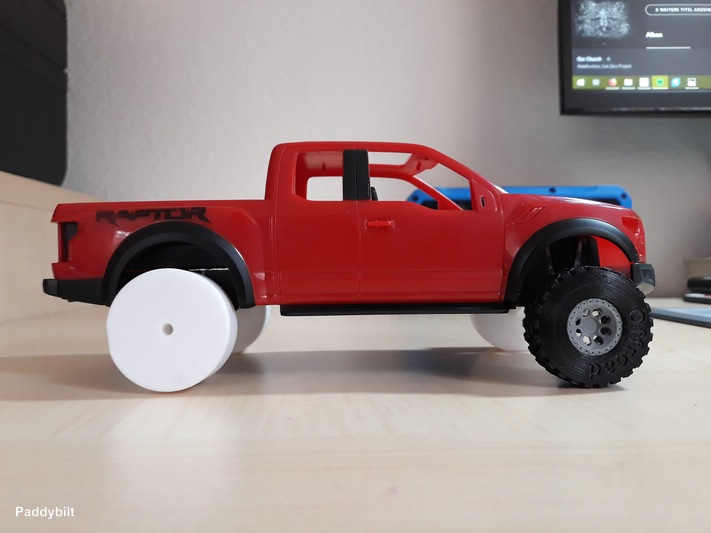

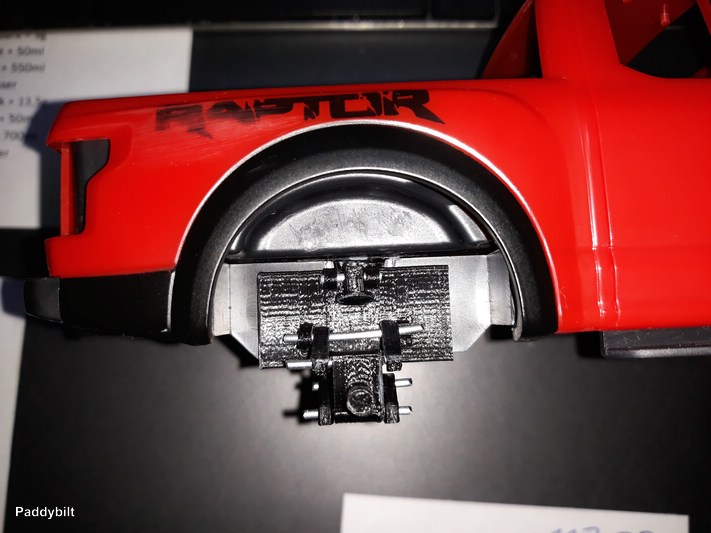

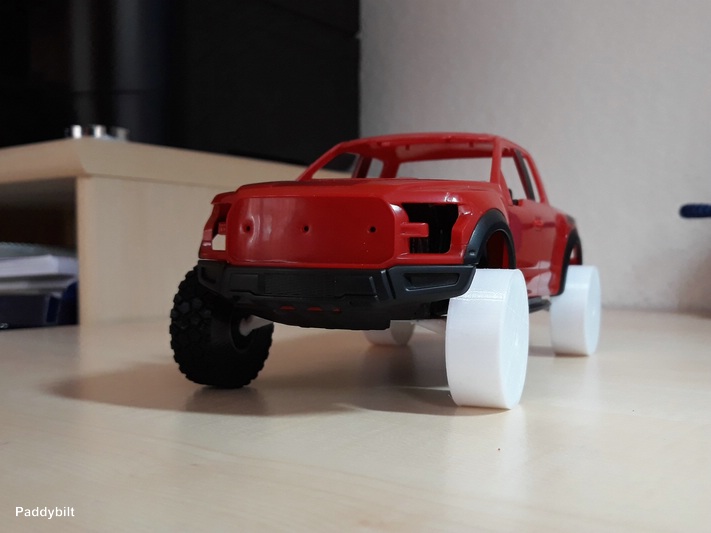

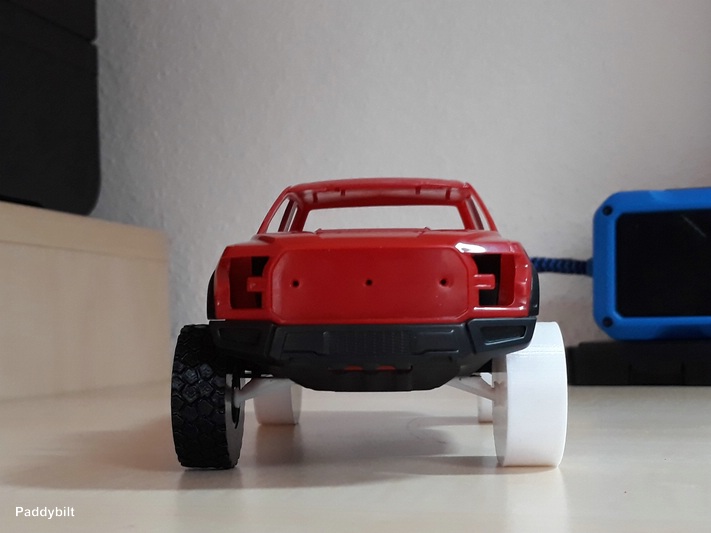

Habe heute zum Herausfinden der Höhe und Breite mal eine Stellungsprobe gemacht.
Der Raptor ist ein paar mm höher und breiter um dass die Reifen auch passen.


Paddybilt :ok:













Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

8

Freitag, 4. Januar 2019, 18:40

Hallo Modellbaufreunde :wink:

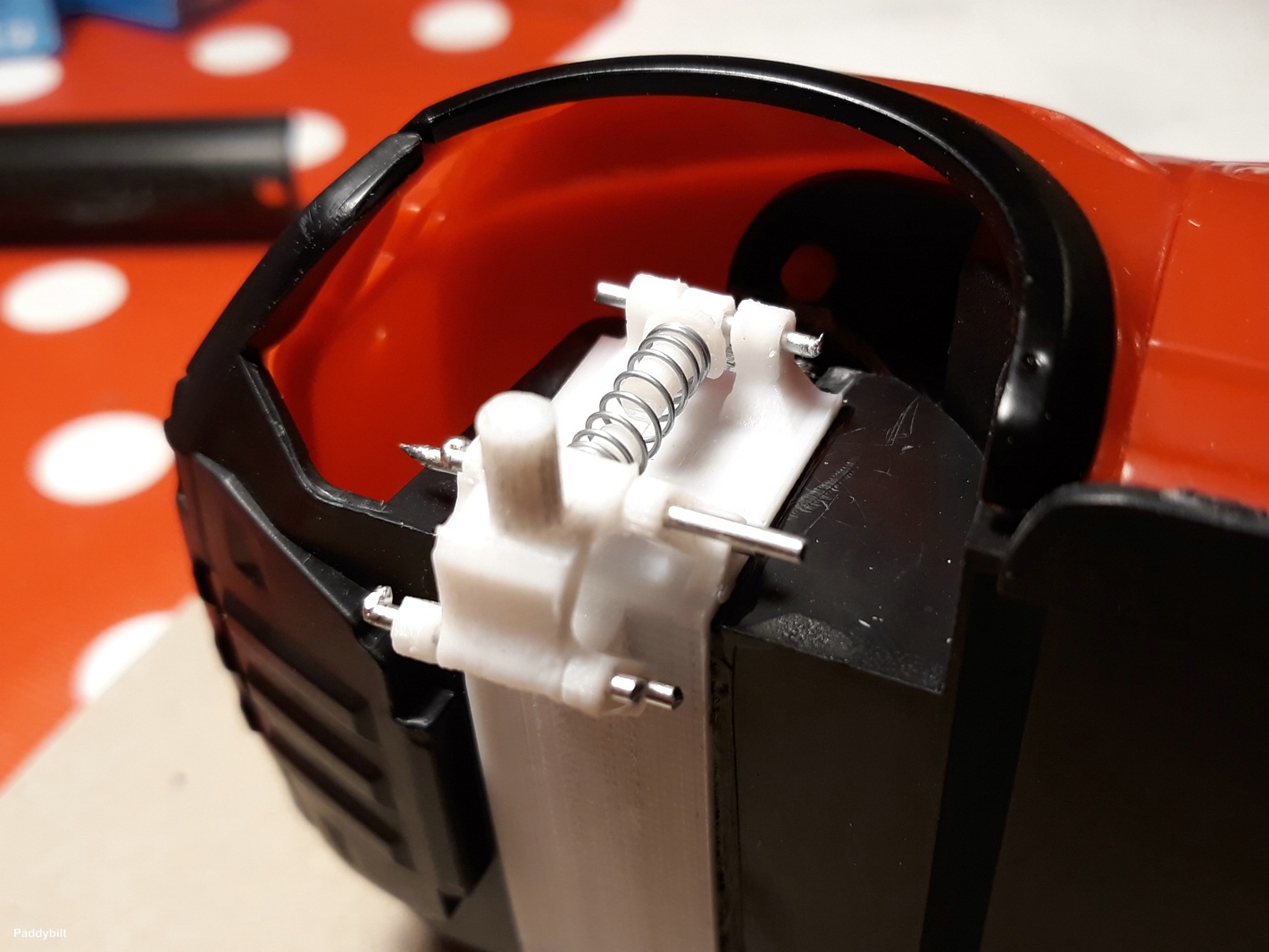

Die Vorderachse ist mal zum Testen zusammenbebaut.
Die Federung ist funktionstüchtig.
Muss eventuell noch den Sturz ein wenig einstellen.


Paddybilt :ok:
































Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

9

Samstag, 5. Januar 2019, 18:48

Hallo Modellbaufreunde :wink:

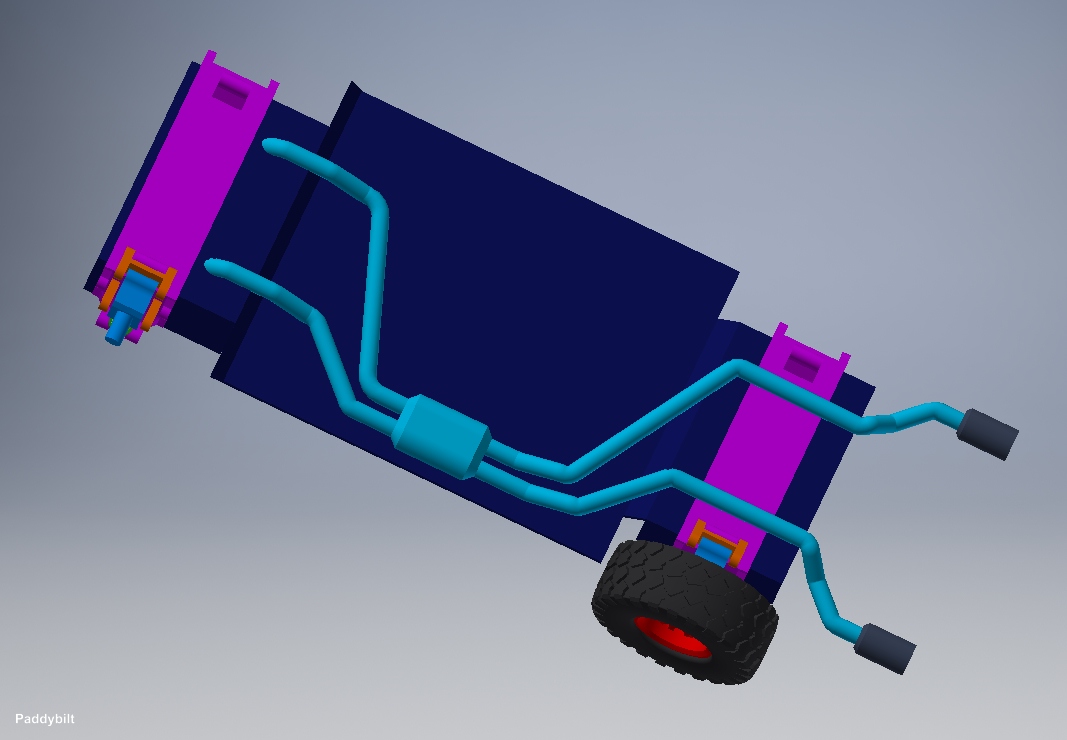

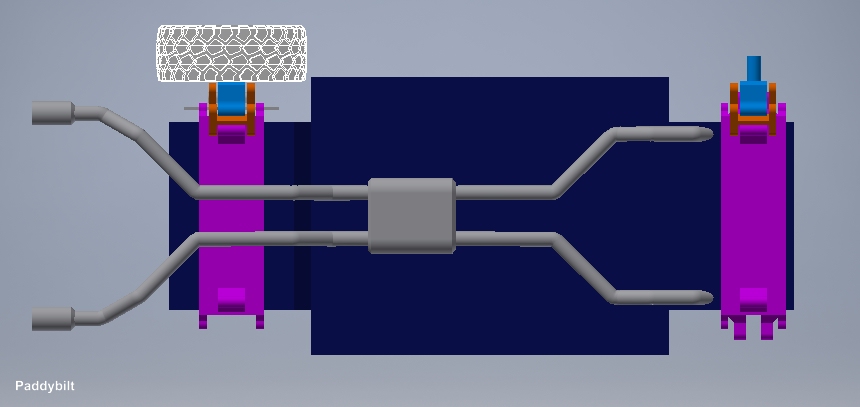

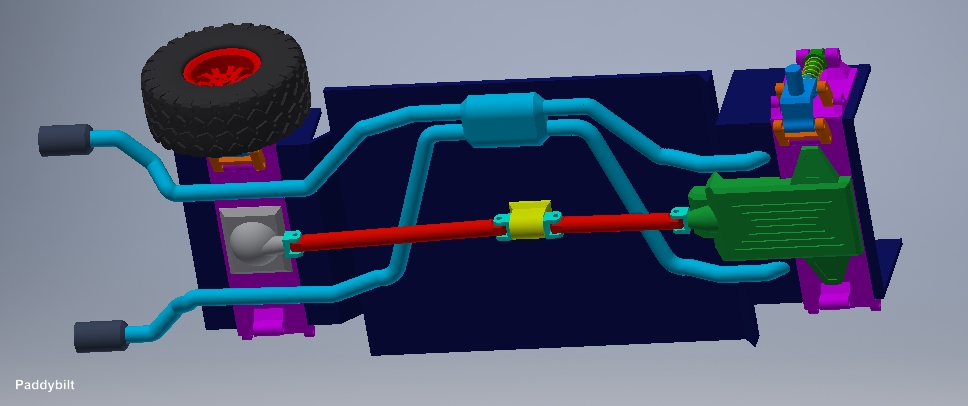

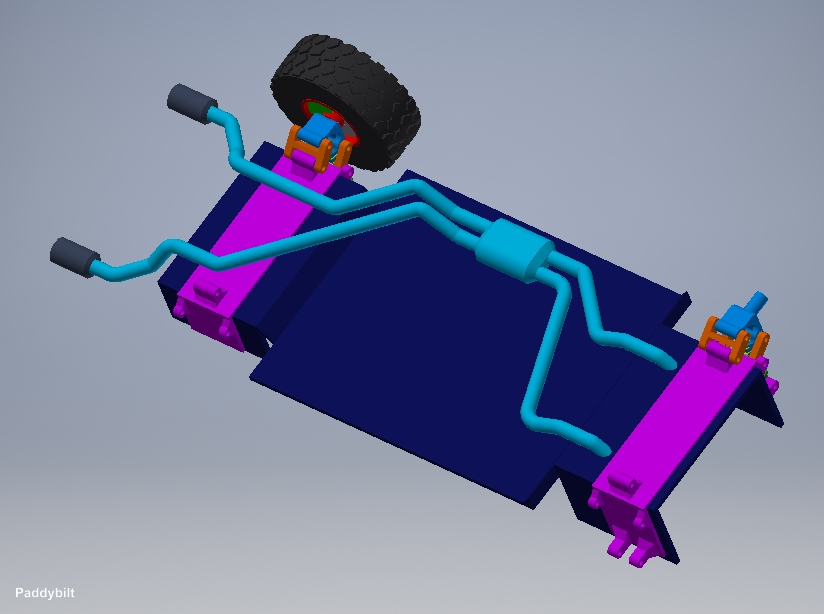

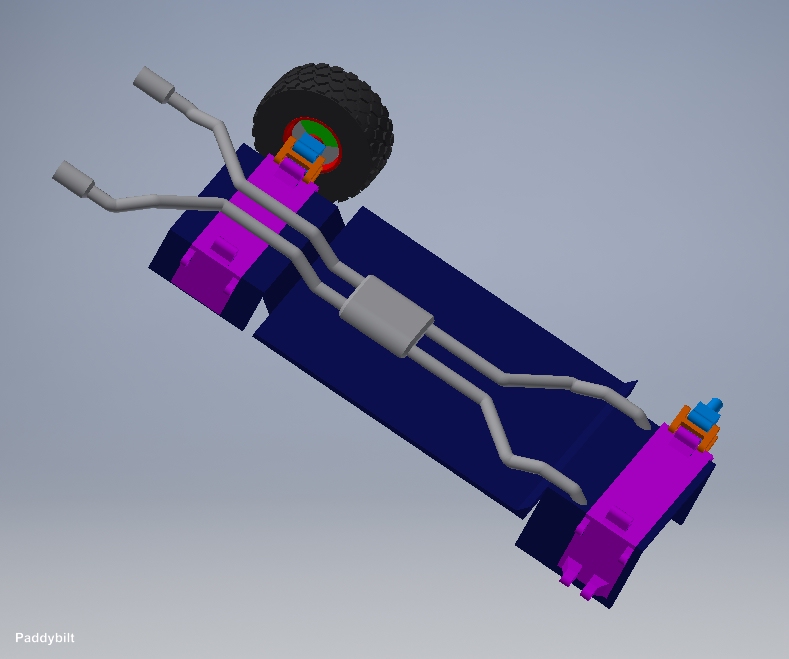

Heute mal ein paar gedanken zum nicht vorhandenen Auspuff gemacht.
Anschließend im CAD gezeichnet.


Paddybilt :ok:








Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

JürgenP

Beiträge: 2 655

Wohnort: Pullenreuth/Nordbayern

  • Nachricht senden

10

Samstag, 5. Januar 2019, 18:59

Servus,

beobachte den Thread schon von Anfang an. Ist ja voll der Hammer was du uns hier zeigst. Woher hast die ganzen CAD kenntnisse??

die Aufhängung sieht sehr gut aus.

Gruß Jürgen

SkylineGTR34

Beiträge: 637

Realname: Eugen S.

Wohnort: Berlin

  • Nachricht senden

11

Samstag, 5. Januar 2019, 19:25

Hallo Paddy,

Sieht für mich sehr interessant aus, was du uns hier zeigst. Kann mich dem Vorredner nur anschließen. :ok: :ok: :ok:

Bin sehr gespannt auf deine Umsetzung. Wird etwas Offroad-mässiges, habe ich recht? Weiter so.

(Sorry, habe leider kein EsZet auf meinem Handy gespeichert) :(

Gruß :wink:
Eugen S.

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

12

Sonntag, 6. Januar 2019, 18:05

Hallo Modellbaufreunde :wink:


Zitat von »SkylineGTR34«

Bin sehr gespannt auf deine Umsetzung. Wird etwas Offroad-mässiges, habe ich recht? Weiter so.
Ja genau soll schon in die Offroad Richtung gehen.


Zitat von »JürgenP«

beobachte den Thread schon von Anfang an. Ist ja voll der Hammer was du uns hier zeigst. Woher hast die ganzen CAD kenntnisse??
Das freut mich :) CAD Kentnisse durch die Schule und learning by doing 8)


Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

MarcelT4

Beiträge: 2 043

Realname: Marcel

Wohnort: Nattenhausen/ Breitenthal, Schwaben

  • Nachricht senden

13

Sonntag, 6. Januar 2019, 21:27

Hi Paddy,

freut mich sehr, das ich nun nicht mehr so alleine hier bin, mit dem ganzen CAD und 3D-Druck Wahnsinn. :ok:

Mit welchem 3D-Programm und Drucker arbeitest du?
Marcel

Echte Modellbauer werden sieben.
-
Danach wachsen sie nur noch.

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

14

Montag, 7. Januar 2019, 19:15

Hallo Marcel :wink:

Ich finde es auch gut wenn mehr Leute hier im Forum sich mit 3D Druck geschäftigen. Denke das im Modellbau der 3D Druck noch sehr wachsen wird sowie auch in der Industrie.
Ich arbeite momentan mit Inventor zum CAD zeichnen, Cura zum slicen und habe den Anyciubic i3 Mega.

Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

15

Montag, 7. Januar 2019, 19:23

Hallo Modellbaufreunde :wink:

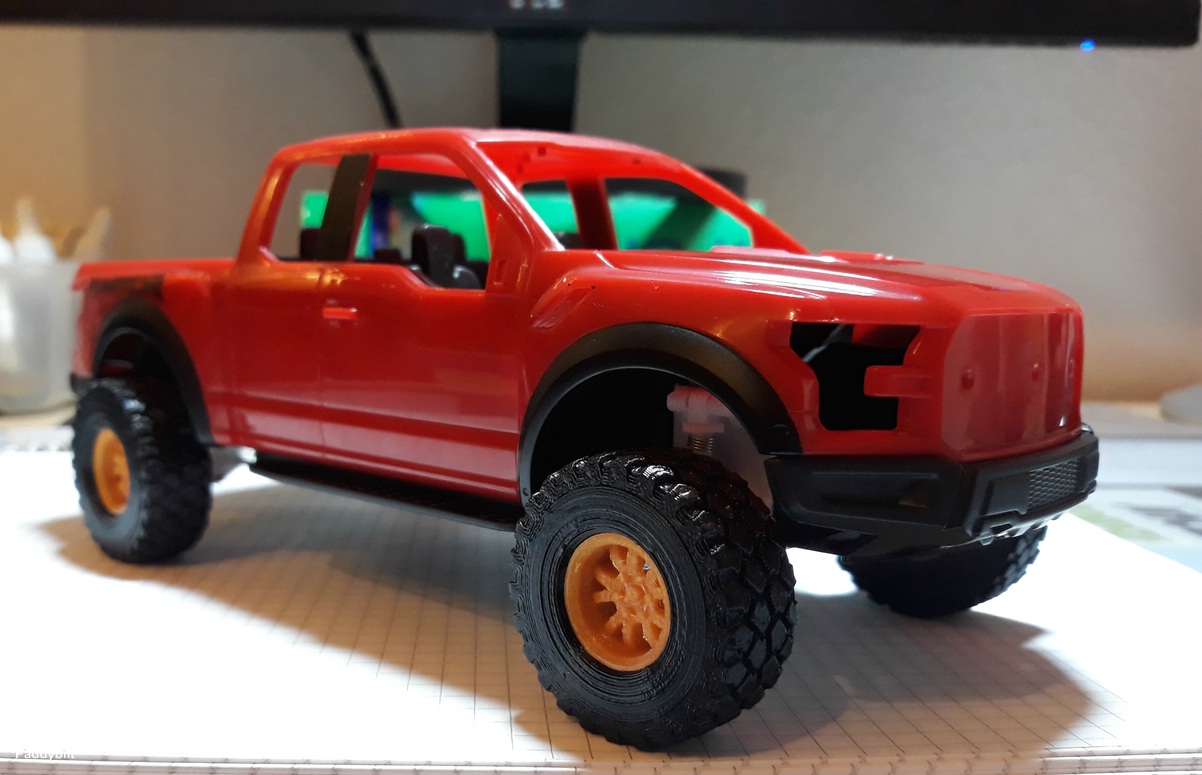

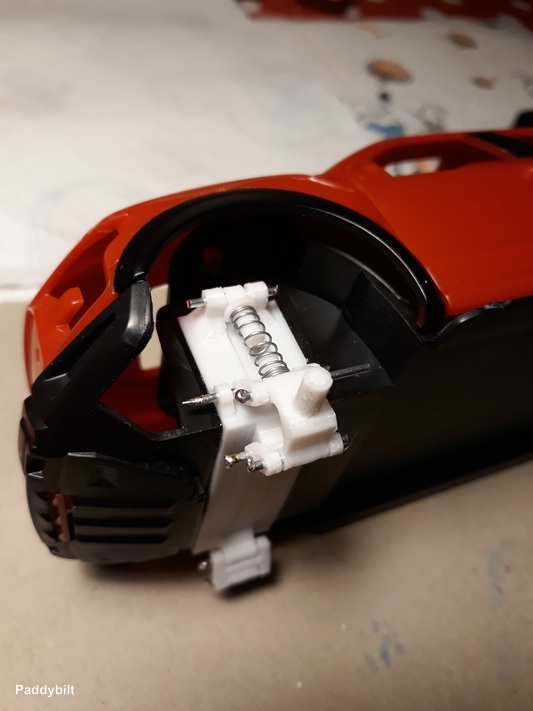

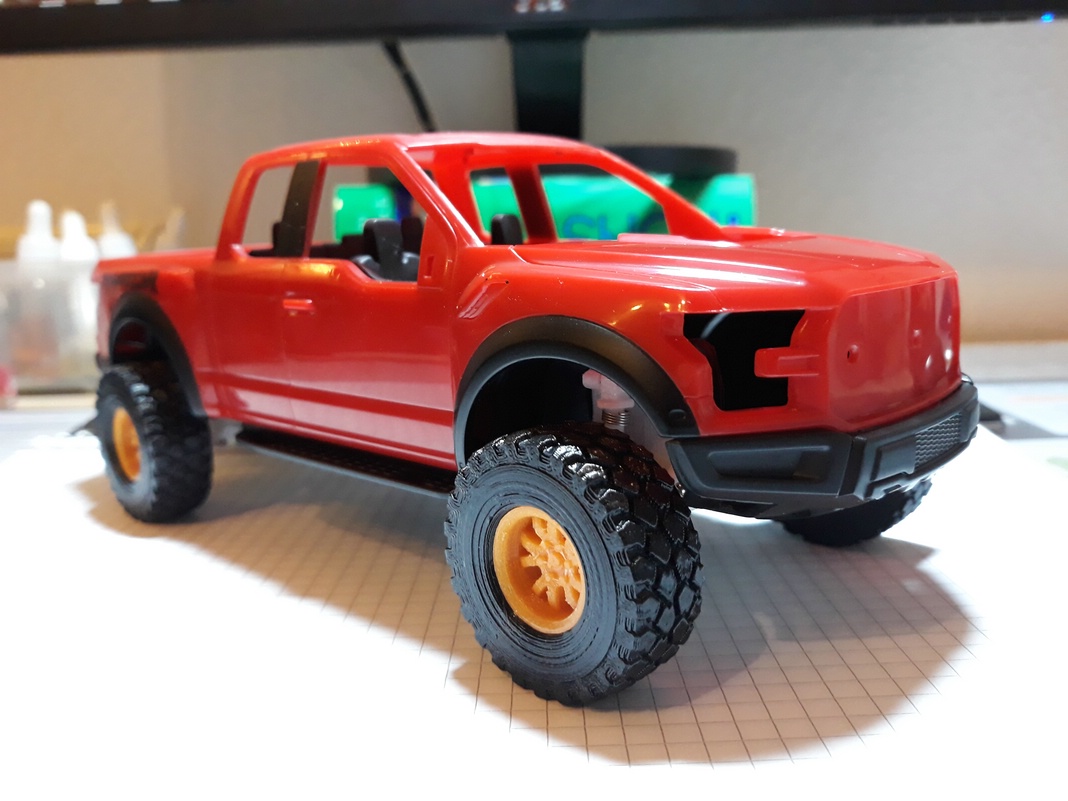

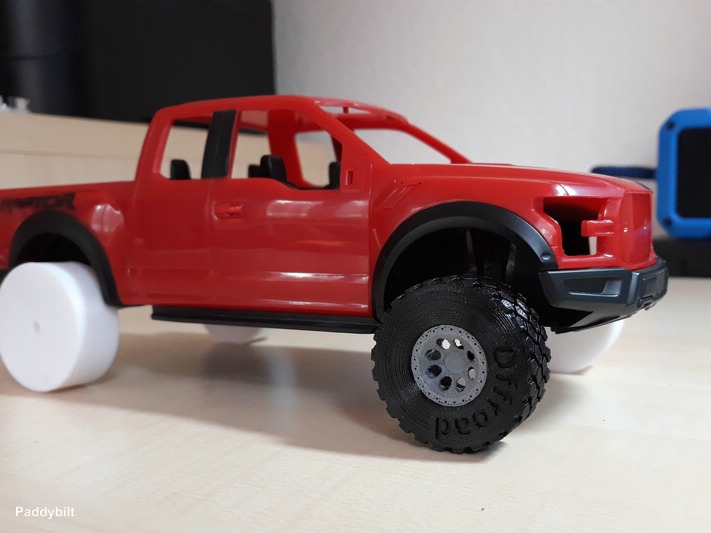

Das Fahrwerk ist soweit mal probehalber montiert.
Die Federung funktioniert.
Felgen sowie Reifen sind selber gedruckt, bei den Reifen bin ich aber mit der Optik noch nicht zufrieden.


Paddybilt :ok:























Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Tommy124

Beiträge: 2 211

Realname: Thomas

Wohnort: OWL

  • Nachricht senden

16

Dienstag, 8. Januar 2019, 11:34

Zitat von »Paddybilt«

Felgen sowie Reifen sind selber gedruckt, bei den Reifen bin ich aber mit der Optik noch nicht zufrieden.

Da muss ich Dir beipflichten. Die Reifen sehen von der Seite aus, als hätten sie Rillen, fast wie eine Schallplatte. Deine CAD-Leistungen in Ehren, aber was die Reifen angeht, würde ich mich evtl. mal im 1:35er Militärbereich umsehen. Da bin ich seinerzeit fündig geworden.
Gruß
Thomas

Eine Übersicht meiner fertigen Bauten gibt es hier:
Modelle von Tommy124

KEEP CALM & MODEL ON!

MarcelT4

Beiträge: 2 043

Realname: Marcel

Wohnort: Nattenhausen/ Breitenthal, Schwaben

  • Nachricht senden

17

Dienstag, 8. Januar 2019, 11:48

Zitat von »Tommy124«

Deine CAD-Leistungen in Ehren, aber was die Reifen angeht.....

Das hat wenig mit den CAD-Leistungen zu tun, das geht auf das Konto des Druckers. Da ist die Layerhöhe sehr hoch eingestellt. Wenn man diese feiner druckt, dann sind diese wesentlich besser, was aber auch viel mehr Zeit in Anspruch nimmt.

@Paddy: Mit was sind die Reifen gedruckt? Wenn du diese mit ABS druckst, kannst die mittels Aceton glatt bekommen.
Marcel

Echte Modellbauer werden sieben.
-
Danach wachsen sie nur noch.

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

18

Dienstag, 8. Januar 2019, 12:00

Hallo :wink:

Zitat von »Tommy124«

würde ich mich evtl. mal im 1:35er Militärbereich umsehen. Da bin ich seinerzeit fündig geworden.
Okay Danke für den Hinweis, werde ich mal machen.

Zitat von »MarcelT4«

Da ist die Layerhöhe sehr hoch eingestellt. Wenn man diese feiner druckt, dann sind diese wesentlich besser, was aber auch viel mehr Zeit in Anspruch nimmt.
Habe ich neulich zum ausprobieren mal in 0,2mm Layerhöhe gedruckt, in 0,1 siehts schon besser aus.

Zitat von »MarcelT4«

@Paddy: Mit was sind die Reifen gedruckt? Wenn du diese mit ABS druckst, kannst die mittels Aceton glatt bekommen.
Momentan mit PLA, da ich noch nicht so viel Wissen im 3D Druck Bereich habe. Hast du schon mal ABS gedruckt und dann nachbearbeitet?

Paddy
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Tommy124

Beiträge: 2 211

Realname: Thomas

Wohnort: OWL

  • Nachricht senden

19

Dienstag, 8. Januar 2019, 12:03

Zitat von »MarcelT4«

Das hat wenig mit den CAD-Leistungen zu tun, das geht auf das Konto des Druckers.

Das ist mir schon klar. Aber über CAD hat er sie designed, das ist seine Leistung, die der Drucker nur nicht in der benötigten Qualität rüberbringt.
Gruß
Thomas

Eine Übersicht meiner fertigen Bauten gibt es hier:
Modelle von Tommy124

KEEP CALM & MODEL ON!

MarcelT4

Beiträge: 2 043

Realname: Marcel

Wohnort: Nattenhausen/ Breitenthal, Schwaben

  • Nachricht senden

20

Dienstag, 8. Januar 2019, 12:39

Zitat von »Paddybilt«

Momentan mit PLA, da ich noch nicht so viel Wissen im 3D Druck Bereich habe. Hast du schon mal ABS gedruckt und dann nachbearbeitet?

Ich drucke Felgen, Reifen und auch sonst alle Modellbauteile nur mit ABS. Danach pinsele ich die Teile mehrmals mit Aceton ein und zum Schluss schleife ich die fein. ABS kann man leichter nachbearbeiten als PLA.

Schau dir einfach meine Teile mal in meinen BB an.
Marcel

Echte Modellbauer werden sieben.
-
Danach wachsen sie nur noch.

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

21

Dienstag, 8. Januar 2019, 13:56

Danke für die Hinweise.
Werde mir die Tage mal ABS besorgen und damit mal ein wenig testen.
Auch das mit Aceton werde ich ausprobieren.
Habe mir deine BB angesehen 8)
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

22

Dienstag, 8. Januar 2019, 19:21

Hallo Modellbaufreunde :wink:

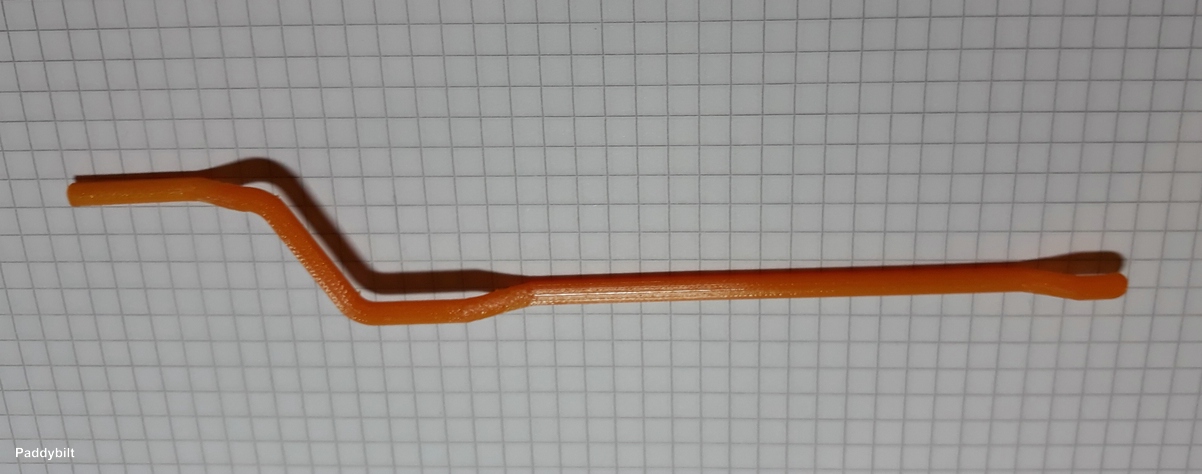

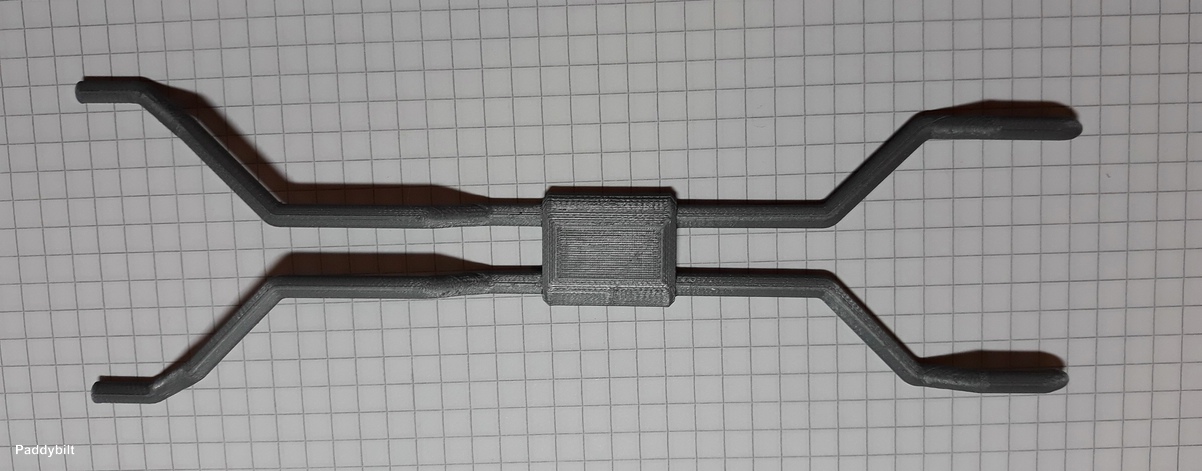

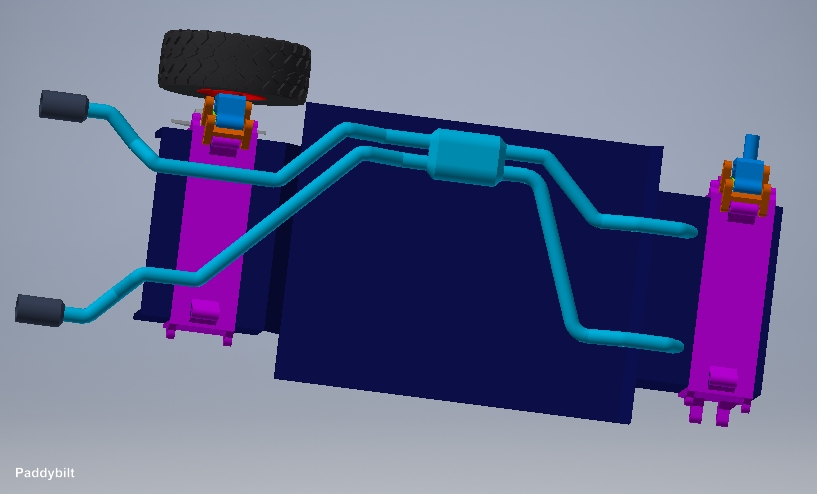

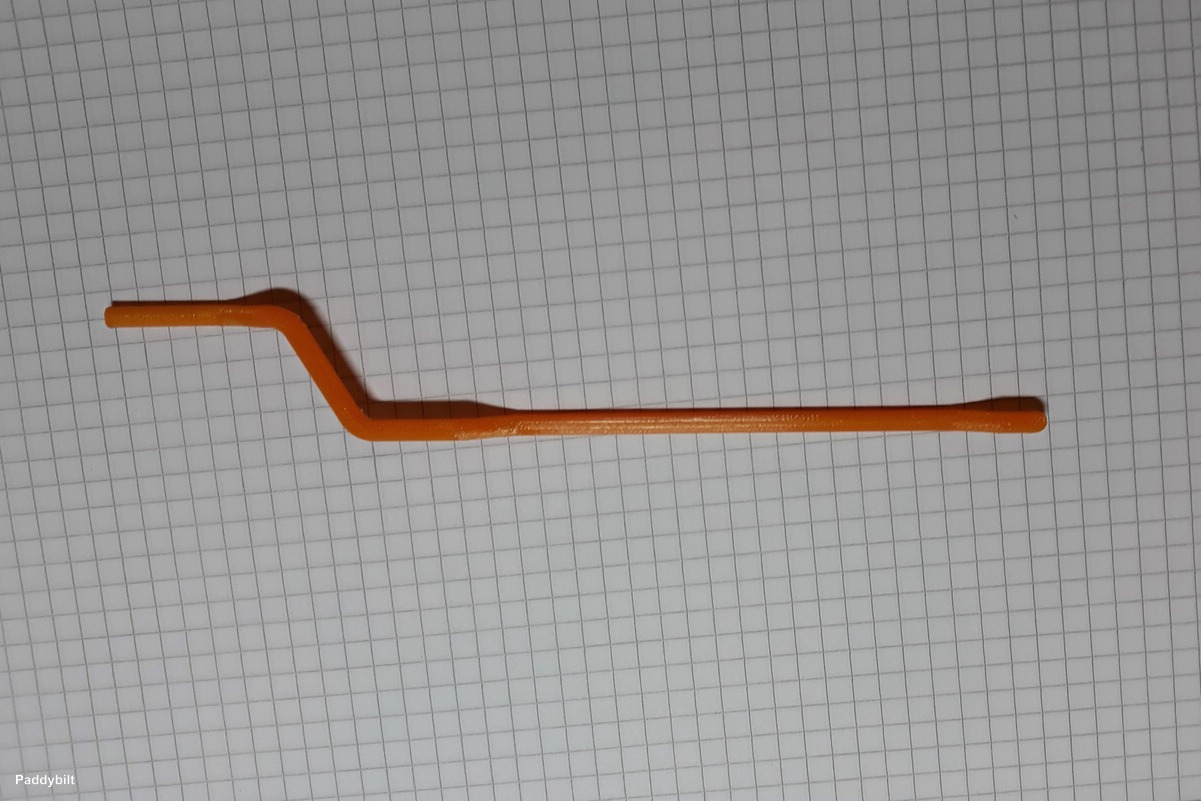

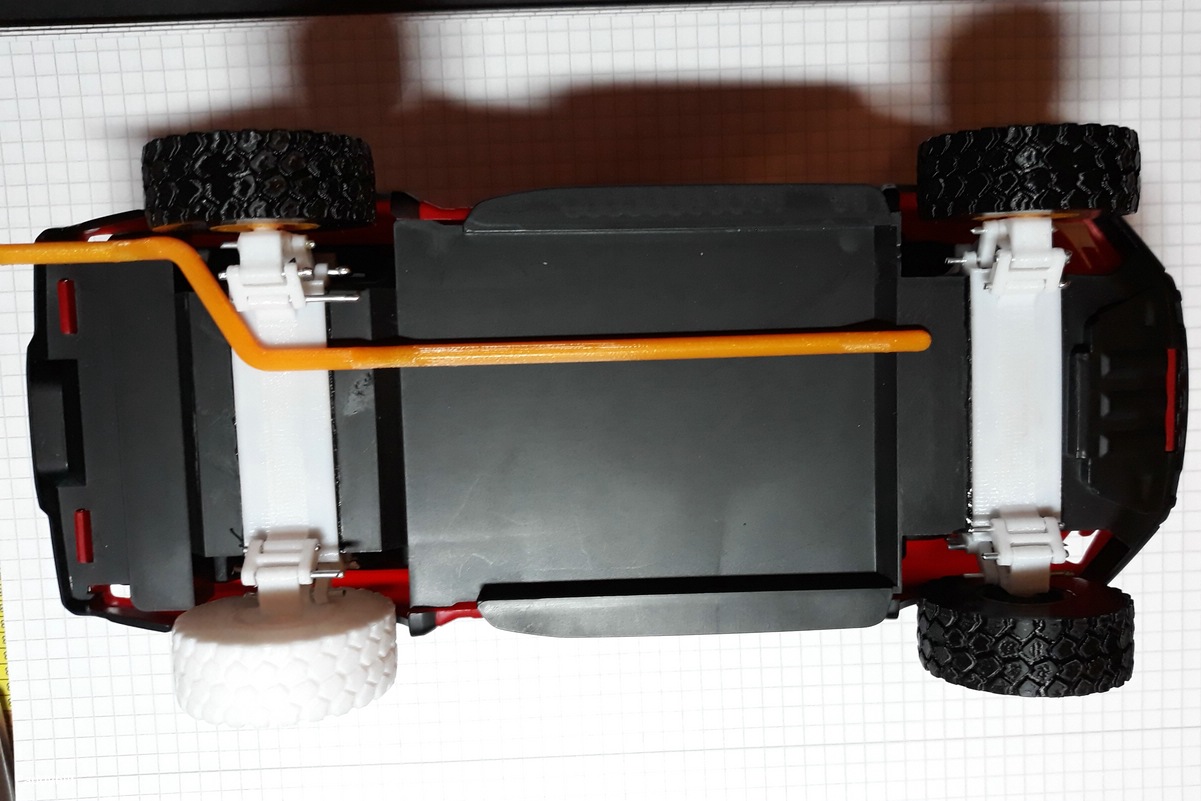

Habe mir mal den Auspuff als Probeteil gedruckt.

Paddybilt :ok:




















Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Snoot

Beiträge: 405

Realname: Michael

Wohnort: Bautzen

  • Nachricht senden

23

Mittwoch, 9. Januar 2019, 10:46

Das ist schon toll was so geht, wenn man Ahnung hat. Du solltest vielleicht noch über den Anycubic Photon nachdenken. Dann hast du diese Oberflächenprobleme nicht mehr.
Kann man den Sturz der Räder noch etwas nachjustieren?

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

24

Mittwoch, 9. Januar 2019, 15:15

Hallo :wink:

Zitat von »Snoot«

Du solltest vielleicht noch über den Anycubic Photon nachdenken.
Ist auf jeden Fall interresant, aber ein weiter Drucker braucht noch mehr Platz...... :|

Zitat von »Snoot«

Kann man den Sturz der Räder noch etwas nachjustieren?
Nicht direkt am Modell, da dies sonst sehr filigrane Teile währen. Über die Länge der Querlenker ist dies allerdings möglich, habe ich auch schon gemacht.

Paddy
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

25

Donnerstag, 10. Januar 2019, 11:28

Servus :wink:

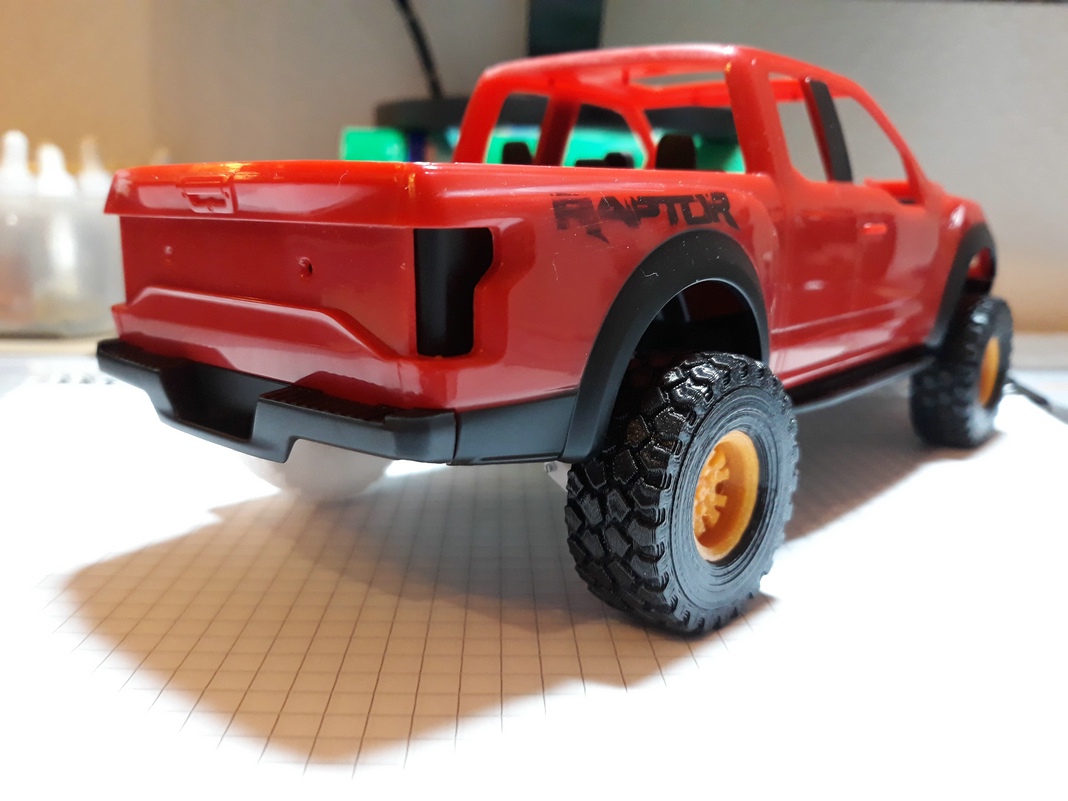

Habe mir mal den Auspuff nochmal neu gezeichnet und mich dabei mehr am Original orientiert.

Paddybilt :ok:











Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

  • Nachricht senden

26

Freitag, 11. Januar 2019, 08:29

Moin Paddy,

Das sieht doch schon ganz gut aus, aber eine Frage habe ich dennoch, wie machst du die Achsen, Verteilergetriebe usw.?


LG Bernd
Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

27

Freitag, 11. Januar 2019, 16:04

Servus :wink:

Habe nun die Antriebswellen, Verteilergetriebe, Motorschutz und das Diff gezeichnet.

Paddybilt :ok:
















Zitat von »Truckoldi«

Das sieht doch schon ganz gut aus, aber eine Frage habe ich dennoch, wie machst du die Achsen, Verteilergetriebe usw.?
Hoffe deine Frage hat sich geklärt. Oder?


Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

28

Sonntag, 13. Januar 2019, 18:31

Servus :wink:

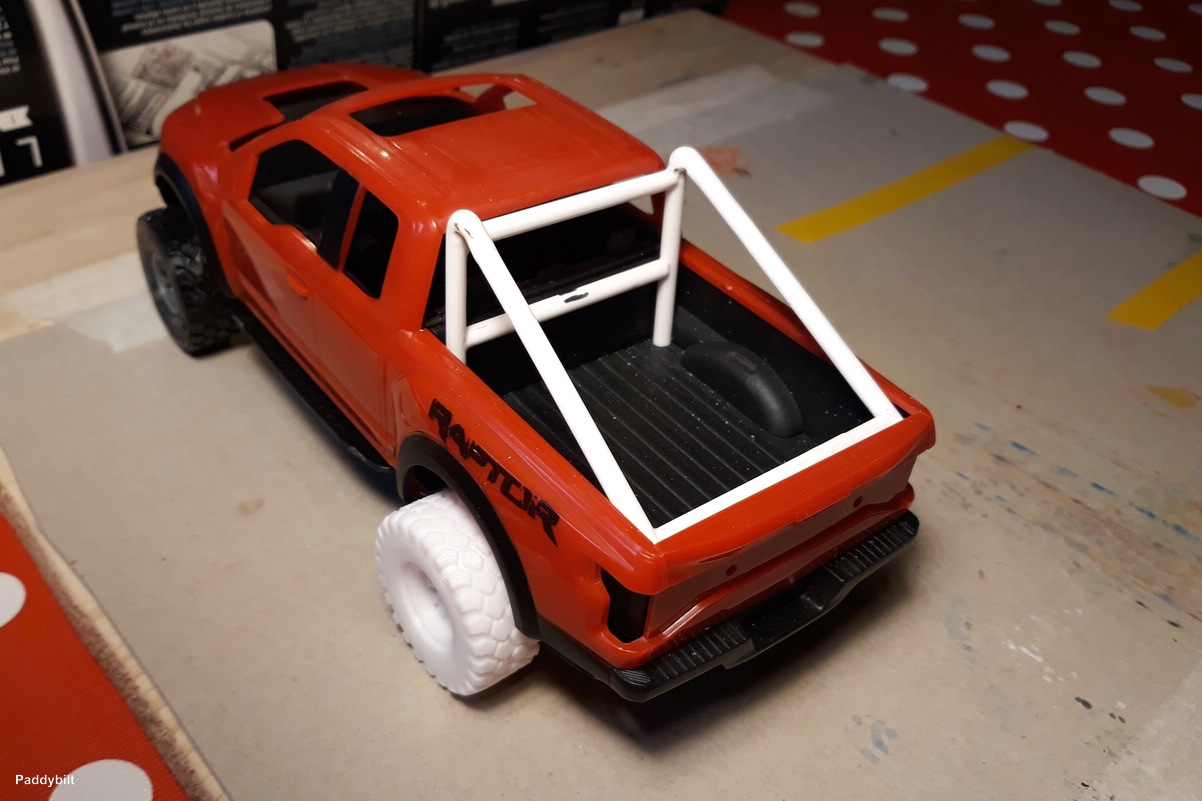

Diesmal nicht mit CAD oder 3D-Drucker gearbeitet.

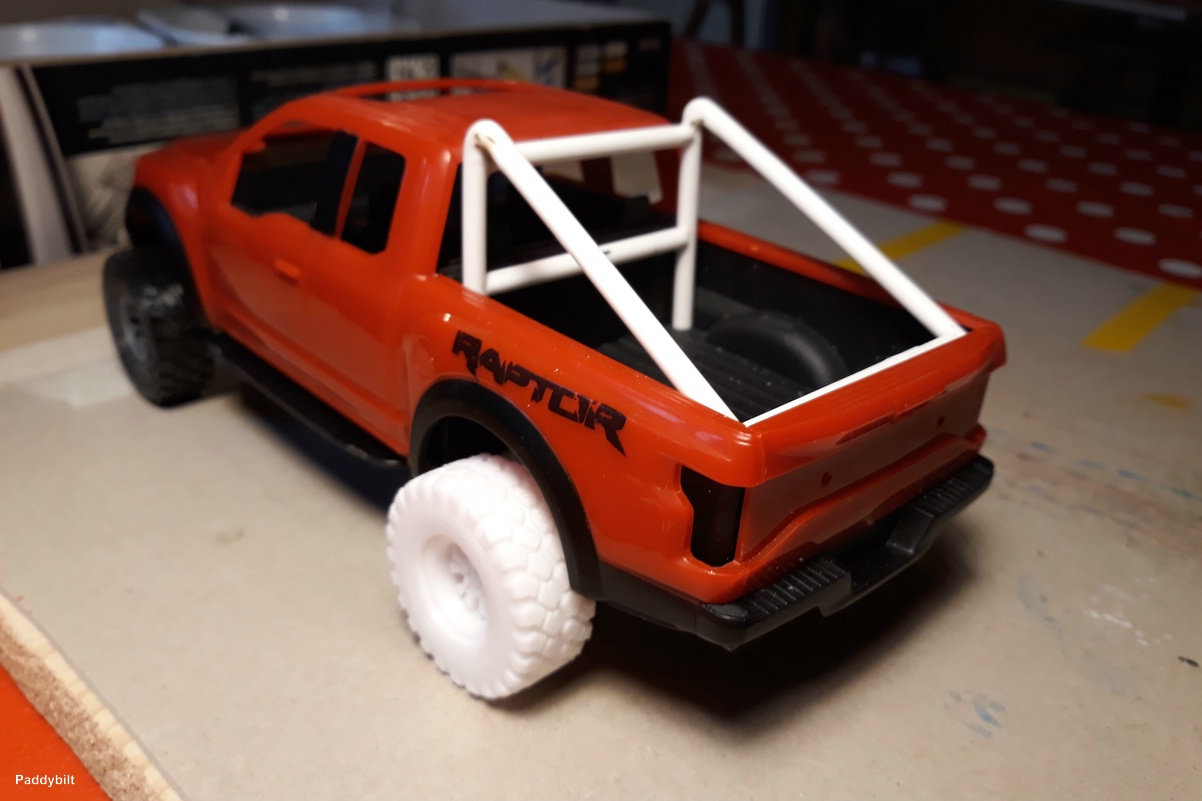

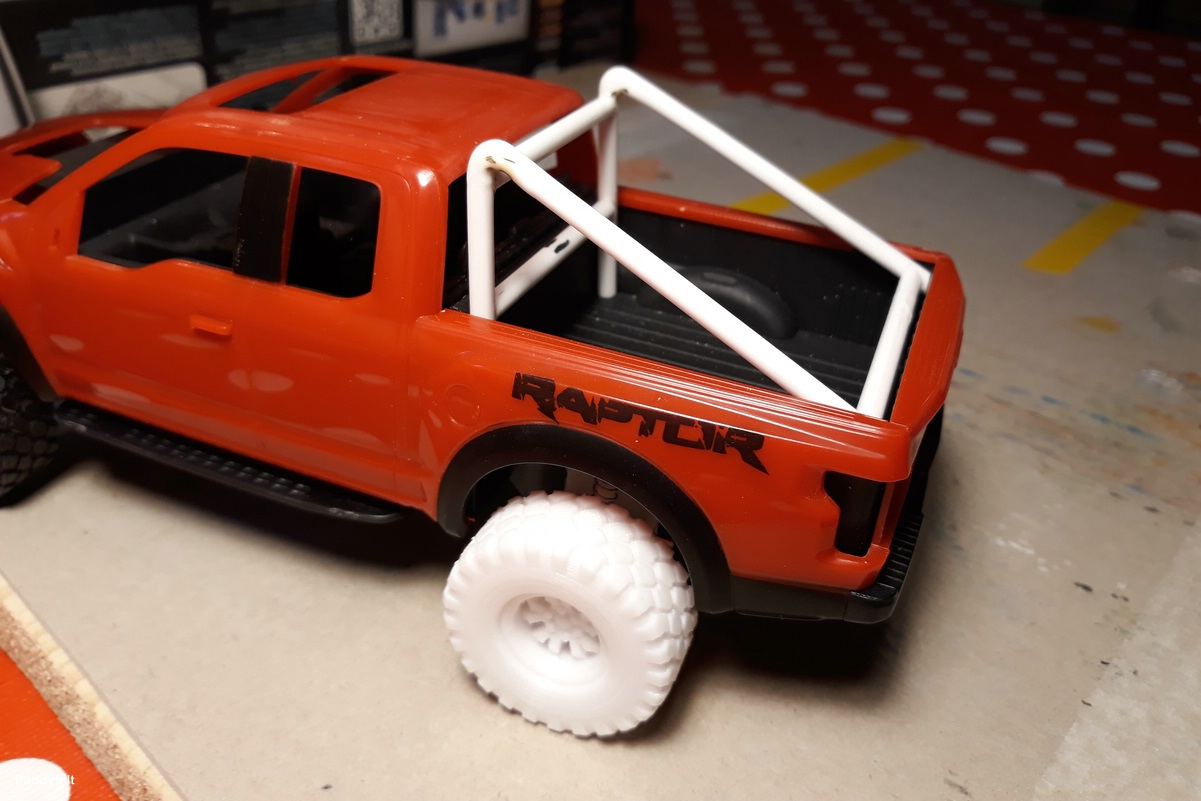

Sondern aus Angussresten einen Bügel gebogen für Lampen usw.

Paddybilt :ok:

















Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

Paddybilt

  • »Paddybilt« ist der Autor dieses Themas

Beiträge: 327

Realname: Paddy

  • Nachricht senden

29

Sonntag, 27. Januar 2019, 19:07

13

Servus :wink:

Habe mich mit dem ABS 3D Druck befasst.
Dies ist leider nicht ganz so leicht wie PLA.
Musste an meinem Drucker erst noch das Druckbett isolieren um genügend Temperatur zu erreichen.
Dann wurde mit ABS getestet.

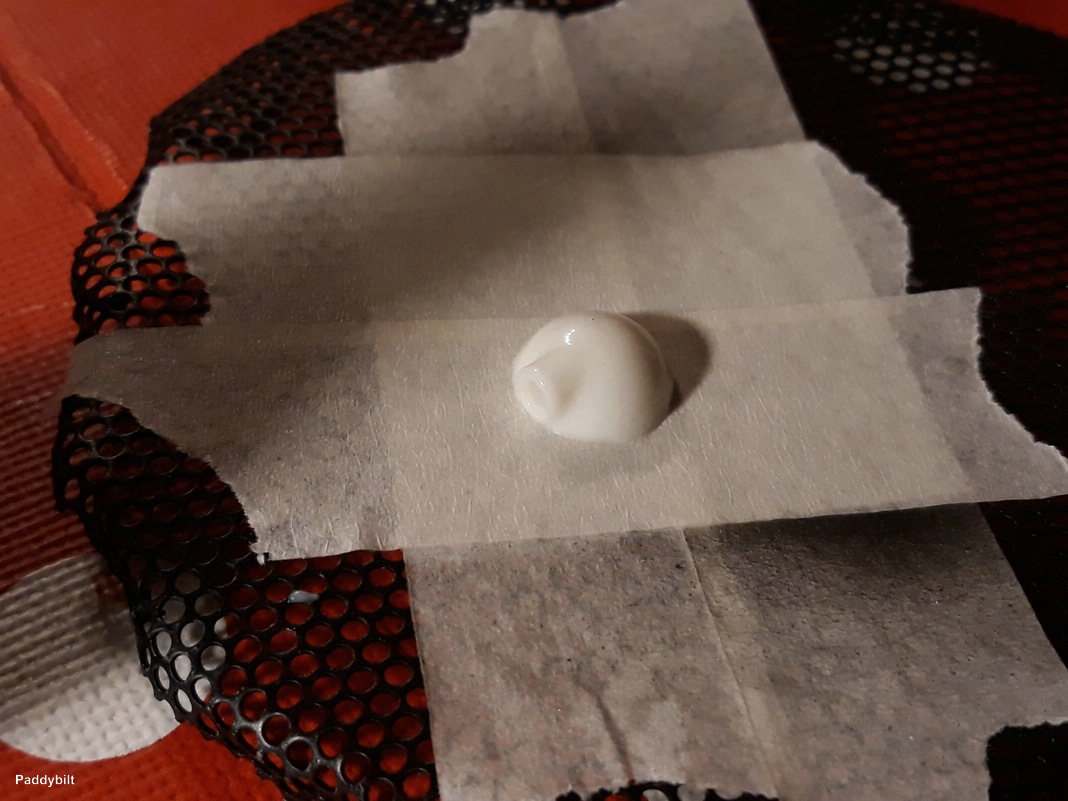

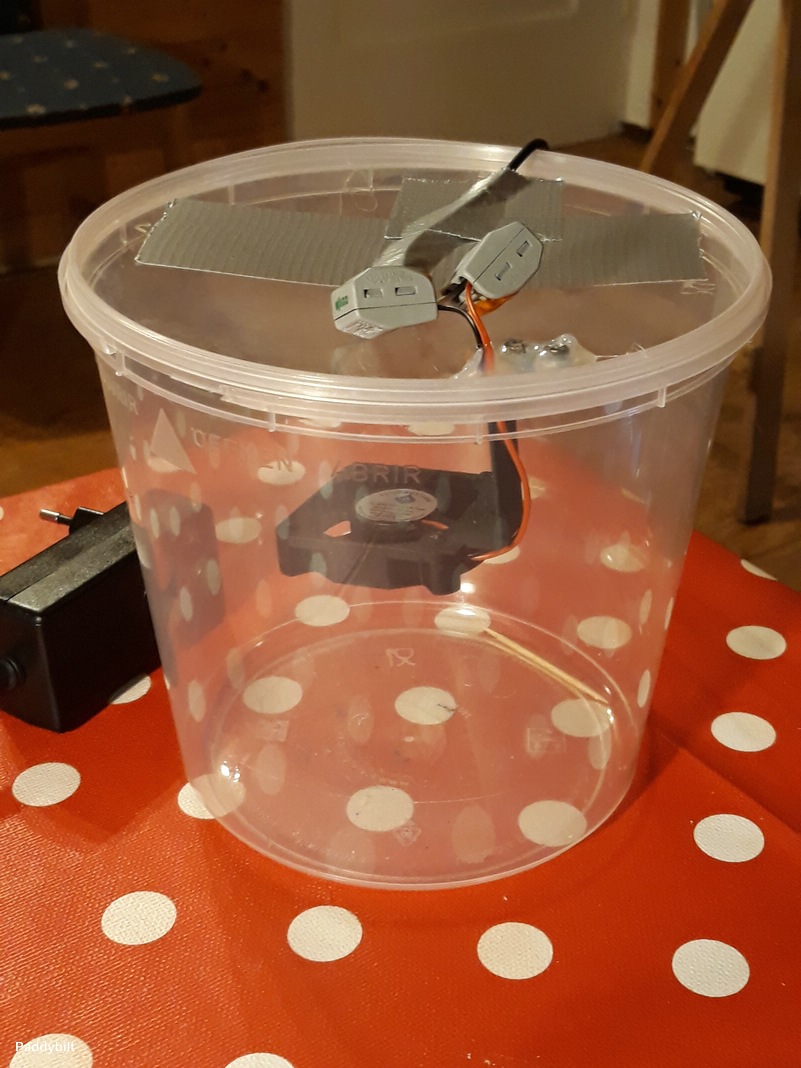

Die ersten Teile für den Raptor wurden nach dem Drucken mit Aceton Bedampft, um eine perfekte Oberfläche zu erhalten.
Bin mit dem Ergebnis bis hierhin zufrieden 8)


Paddybilt :ok:














Paddybilt :ok:
Diese Modelle habe ich schon gebaut :ok:

Paddybilt :wink:

MarcelT4

Beiträge: 2 043

Realname: Marcel

Wohnort: Nattenhausen/ Breitenthal, Schwaben

  • Nachricht senden

30

Sonntag, 27. Januar 2019, 19:57

Hi,

freut mich, das dir das gefällt. Ja, ABS benötigt höhere Temperaturen als PLA. Dafür ist aber das Ergebnis weitaus besser.

Aber deine Bedampferkonstruktion würde mich mal genauer interessieren. Wie funktioniert die genau?
Marcel

Echte Modellbauer werden sieben.
-
Danach wachsen sie nur noch.

Zur Zeit ist neben Ihnen 1 Benutzer in diesem Thema unterwegs:

1 Besucher

Ähnliche Themen

Verwendete Tags

Ford, Ford Raptor, Raptor, Revell, Snap Tite, Snaptite

Werbung
