CV - 5 Yorktown

Hallo, liebe Modellbaugemeinde !

Heute starte ich meinen ersten Baubericht :D !

Gebaut wird die CV - 5 Yorktown Bauzustand 1942 (Korallenmeer), geplant wird ein Wasserlinienmodell.

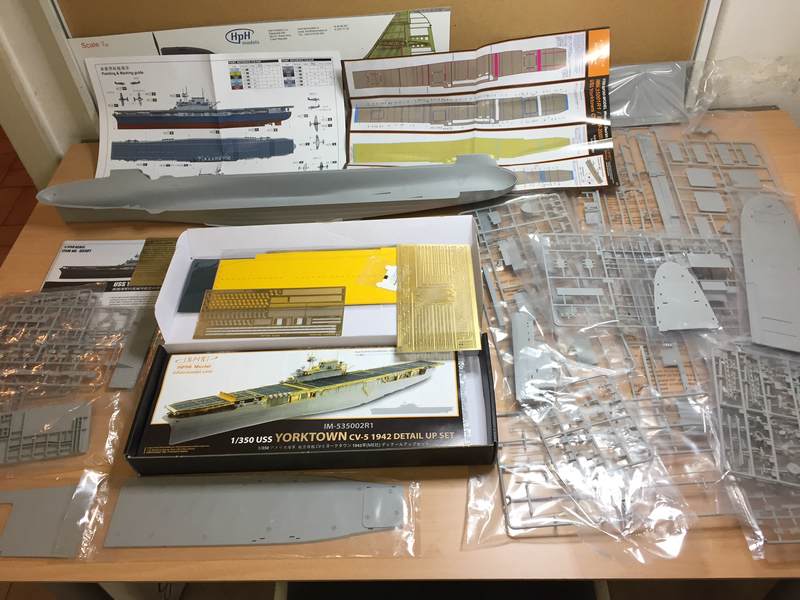

Verwendet wird die Merit Yorktown und der Ätzteilsatz von Infini inkl. blauen Holzdeck.




Wie man sieht ein Haufen Plastik und Messing.


Wie üblich wird mit dem Rumpf begonnen:




Frag mich nur, wem so was eingefallen ist !

Also schleifen, Bullaugen aufbohren etc, dass übliche halt !
Ich meld mich wieder.

Schöne Grüße aus Wien

Hofi

feuermann6147

Beiträge: 8 904

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

2

Donnerstag, 1. Juni 2017, 12:52

Moin Moin,

da bin ich dabei und schau dir über die Schulter.

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

afireinside1988

Beiträge: 202

Realname: Robin

Wohnort: Halle (Saale)

  • Nachricht senden

3

Donnerstag, 1. Juni 2017, 13:04

Hallo Hofi,

da ich die CV-6 von Merit seit kurzem mein Eigen nennen darf, schau ich dir natürlich sehr gern über die Schulter und verfolge interessiert, wie du den Bau angehst.
Viel Erfolg!

Grüße, Robin
Fertig: CG-47 USS Ticonderoga, Saturn V
Im Bau: CVN-65 USS Enterprise, HMS Dreadnought, HMS Terror

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

  • Nachricht senden

4

Donnerstag, 1. Juni 2017, 14:09

Servus Hofi
Willkommen hier im Forum. :hand:
Wünsche Dir gutes Gelingen.... klar das ich mich hier auch dazusetze...
Bin schon auf deine weiteren Beiträge gespannt.
Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Golfkilo

Beiträge: 3 575

Realname: Jochen

Wohnort: Gladbeck

  • Nachricht senden

5

Donnerstag, 1. Juni 2017, 19:08

Mahlzeit!

Ich schau mir das auch gern an, zumal Flugzeugträger ja aktuell Hochkonjunktur zu haben scheinen...
Kannst Du den Haufen Messing mal etwas genauer zeigen?
Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

6

Freitag, 2. Juni 2017, 11:11

Hallo, liebe Modellbaugemeinde !


Fotos der Ätzteile:


Deck inkl. Lackierschablone und Platinen:

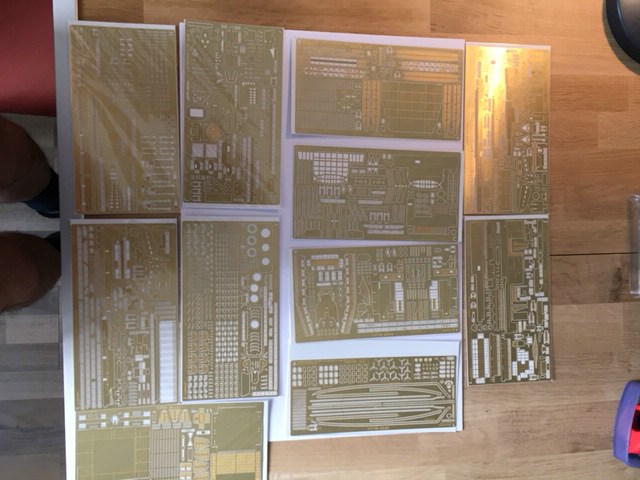

Platinen für das restliche Modell:

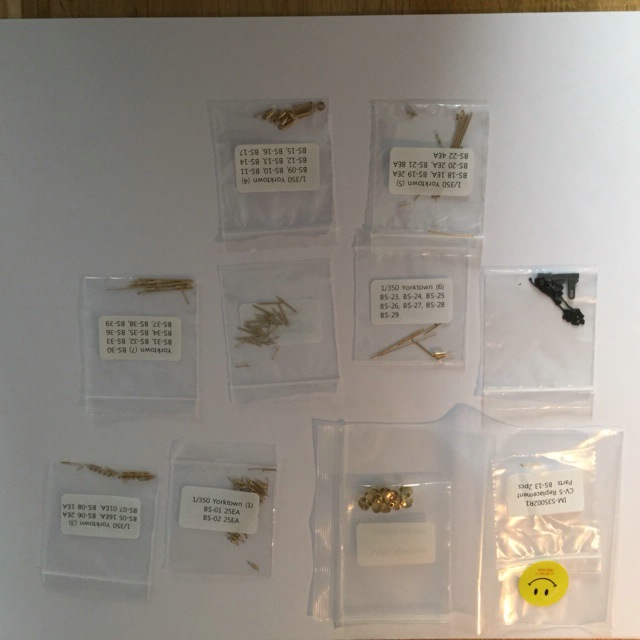

Drehteile:

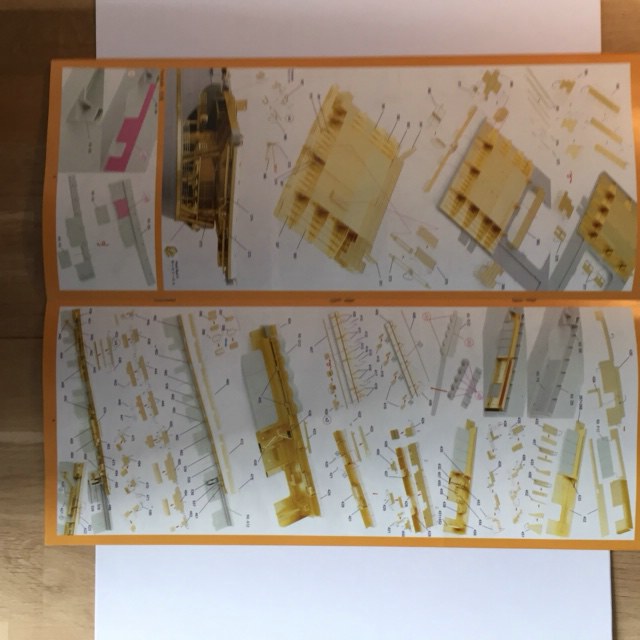

Bauanleitung 1. Beispiel:




Bauanleitung 2. Beispiel:



Bis jetzt macht die Sache einen guten Eindruck, ich kann allerdings noch nichts über die Verarbeitungsqualität sagen, da ich mich bis jetzt nur mit diesem Rumpf beschäftige (absoluter Murks).

Die Bauanleitung lässt aber (im Vergleich zu Pontos) auf ein gutes Ergebnis hoffen !

Schöne Grüße aus Wien

Hofi

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

  • Nachricht senden

7

Freitag, 2. Juni 2017, 11:18

Sieht doch vielversprechend aus....

Ran an die Arbeit.... geht nicht, gibt´s nicht
Schöne Pfingsten und Gruß in die Hauptstadt..

Gustav
Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

8

Freitag, 2. Juni 2017, 16:31

Hallo, liebe Modellbaugemeinde !



Rumpfbau:

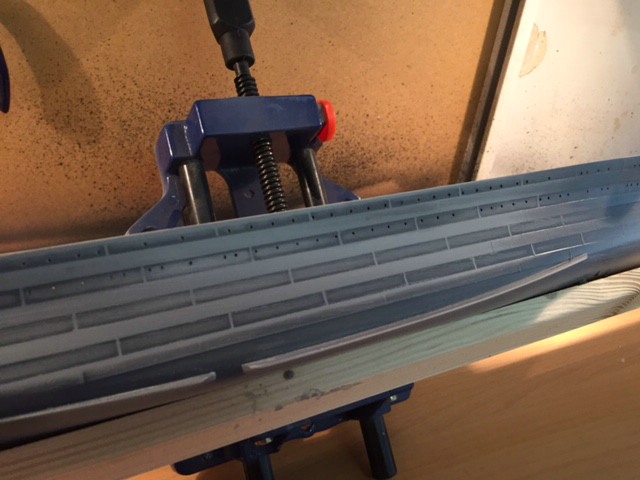

1.) Rumpf wurde zwecks besserer Handhabung auf ein Holzbrett montiert:




2.) Leicht grundiert und bereits angeschliffen, die Grundierung hilft dabei, die erhabenen Platten nicht zutief abzuschleifen.





3.) Grob geschliffen und anschließend nass geschliffen.




4.) Löcher bohren

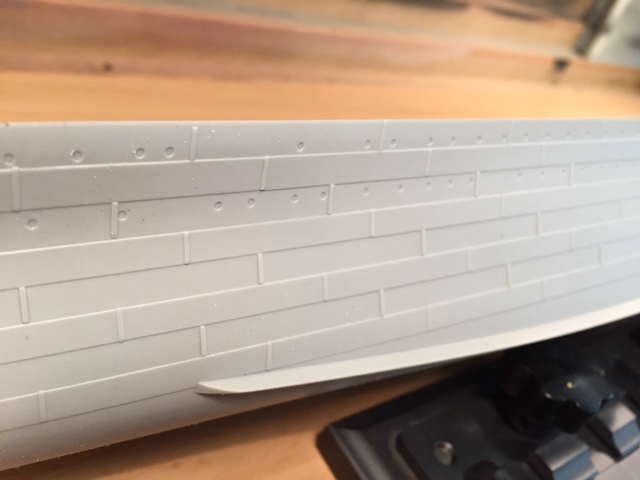

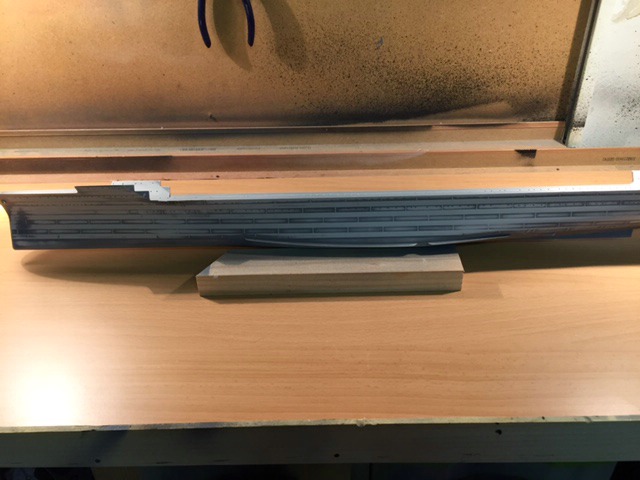

5.) Grundieren ob auch alles einigermaßen passt:




Soweit, so gut! Die Plattenstösse haben eine erträgliche Höhe, sind gut sichtbar, aber nicht mehr so dominant wie beim Bausatzoriginal.
Ein paar zu hohe Platten muss ich nochmal schleifen und noch mal mit feinen Schleifpapier drübergehen, dann sollte es passen.

Schöne Pfingsten aus Wien

Hofi
»Hofi« hat folgendes Bild angehängt:
  • comp_IMG_0083.jpg

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

9

Samstag, 3. Juni 2017, 17:12

Hallo, liebe Modellbaugemeinde !

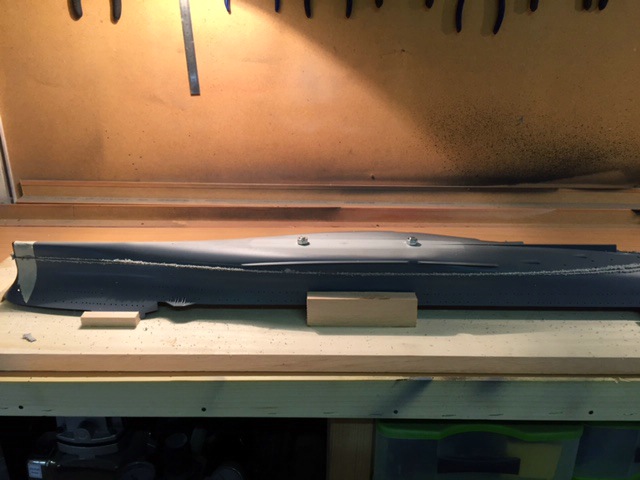

Trennung von Über- und Unterwasserschiff !


Hab ich bereits mehrere Male gemacht, das Ergebnis ist ohne viel Nacharbeit sehr gut!


Allerdings muss ich darauf hinweisen: langsam, überlegt und ruhig arbeiten, bevor ein Finger weg ist !


Schiff mit Kiel nach oben wieder auf ein Brett montiert vor einen Proxxon Fräsmaschine mit einer 50 mm Kreissäge :




Rumpf zersägt:




Rumpf versäubert, liegt absolut in der Waage:




Als nächstes wird das Hangardeck zur Stabilisierung des Rumpfes eingeklebt.

Schöne Grüße aus Wien und weiterhin schöne Pfingsten !

Hofi

archjofo

Beiträge: 3 542

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

10

Samstag, 3. Juni 2017, 20:58

Der Beginn sieht vielversprechend aus.
Bin gespannt wie es weiter geht.
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

11

Dienstag, 6. Juni 2017, 10:39

Hallo, liebe Modellbaugemeinde !


Weiter gehts:


Rumpf mit eingeklebtem Hangardeck (hat gut gepasst), Gipskartonplatte eingerahmt mit 4mm x 20mm aufgeklebten Buchenholzleisten:





Rumpf mit Malerkrepp an der Unterseite außen und innen abkleben:

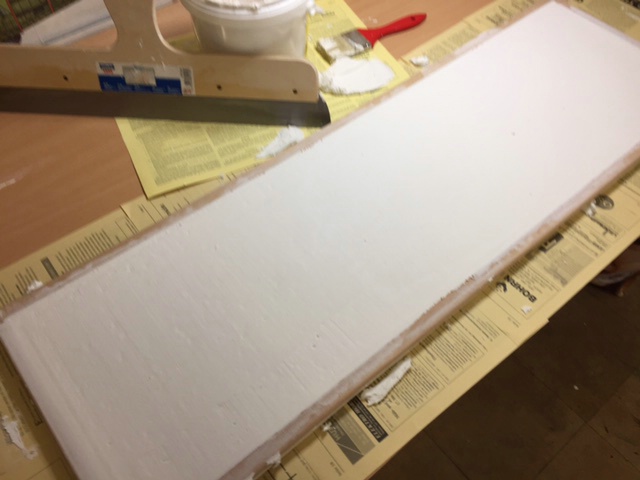

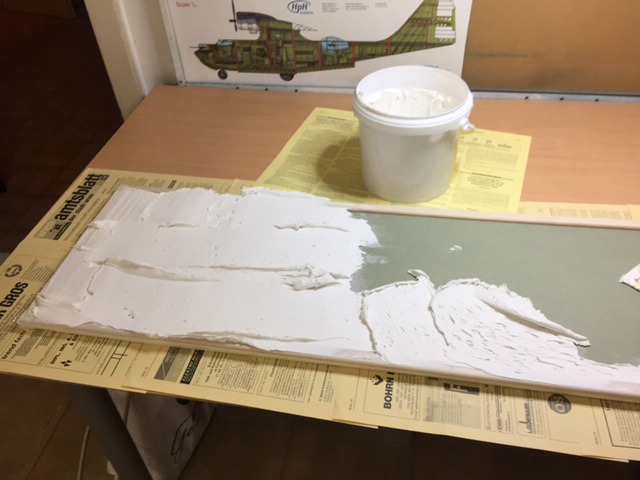

Fertigspachtel auftragen und glätten:







Rumpf einsetzen und beschweren:






Warten bis alles trocken ist ............................................................

Schöne Grüße aus Wien

Hofi

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

  • Nachricht senden

12

Dienstag, 6. Juni 2017, 12:49

Servus
Da hast Du Deinem Träger ordentlich Ballast aufgelegt...
Der Proxon ist auch mein Lieblings-MultiTool ... die Trennung ist Klasse geworden :ok:
Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

13

Donnerstag, 8. Juni 2017, 09:04

Hallo, liebe Modellbaugemeinde !


Weiter gehts:

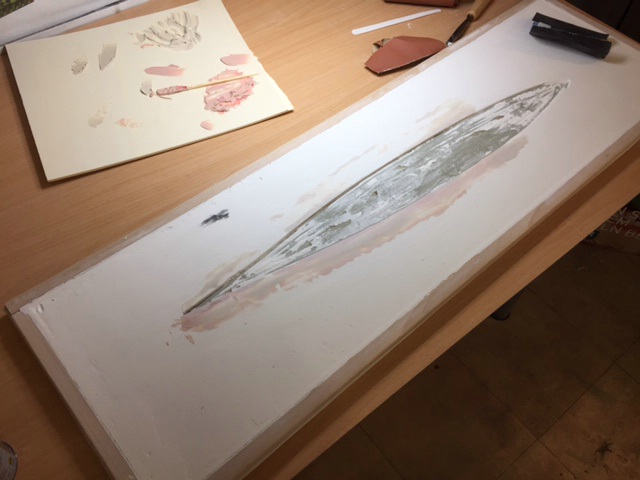

Entformen des Rumpfes, sollten die Seitenränder ausbrechen, muss man nachspachteln. Die Qualität der Oberfläche ist egal, nur sollte man die Wülste, die sich durch das Einsetzen des Rumpfes ergeben, wegschleifen.





Platte mit irgendeiner Farbe (nicht weiß) streichen.

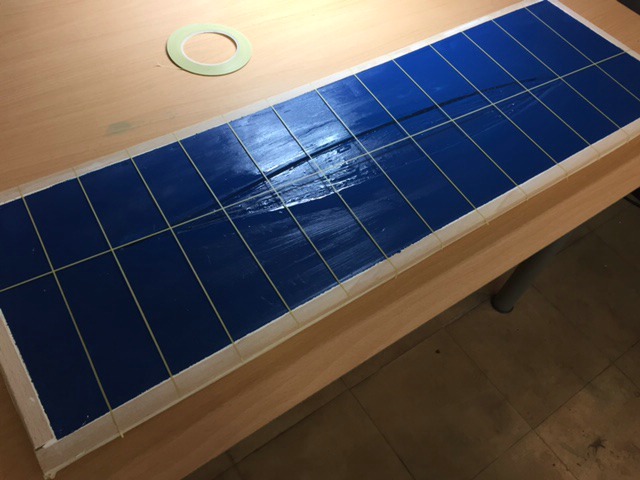

Achsen markieren.

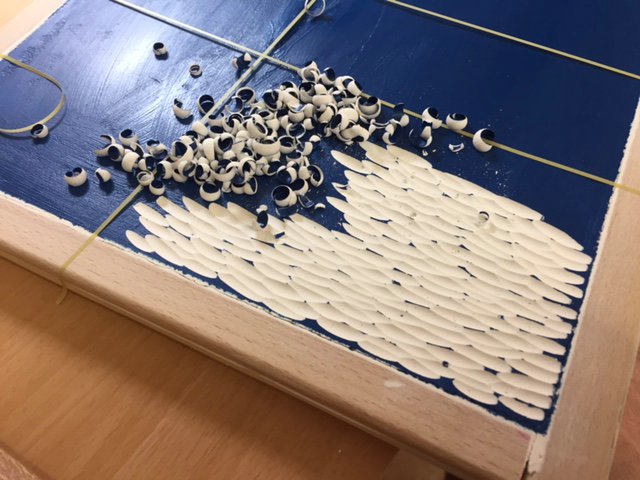

Pazifik schnitzen.






Schöne Grüße aus Wien

Hofi

Ray

Beiträge: 9 601

Realname: Ray

  • Nachricht senden

14

Donnerstag, 8. Juni 2017, 09:10

Interessante Methode :ok:

Bin mal auf das Endergebnis gespannt.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

15

Donnerstag, 8. Juni 2017, 09:21

Hallo Ray!

Sollte so aussehen:




Schöne Grüße aus Wien

Hofi
»Hofi« hat folgendes Bild angehängt:
  • comp_IMG_0101.jpg

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

16

Freitag, 9. Juni 2017, 14:27

Hallo, liebe Modellbaugemeinde !

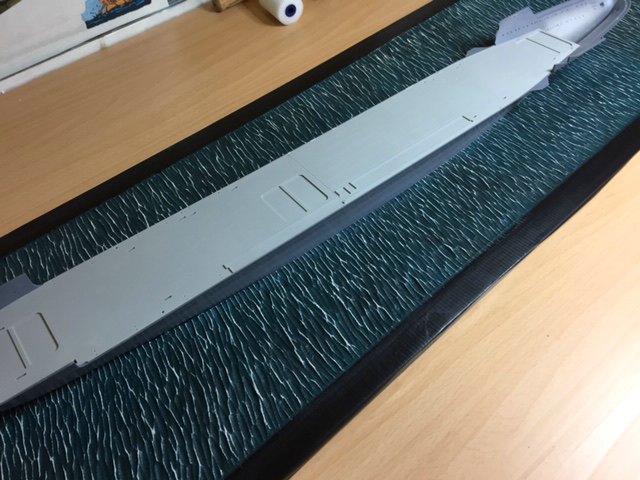

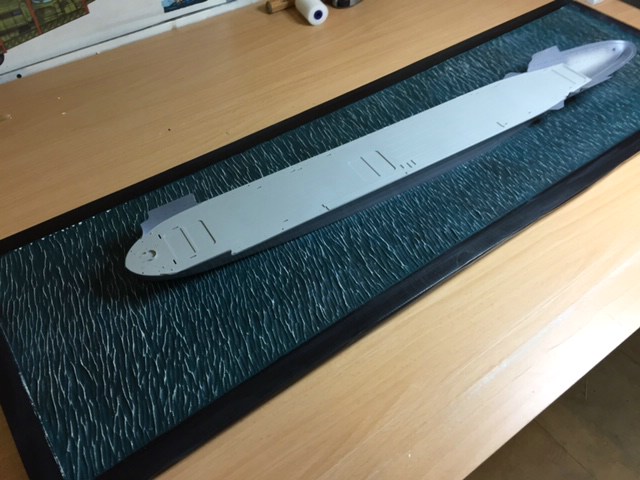

CV - 5 Yorktown schwimmt :








Schöne Grüße aus Wien

Hofi

Ray

Beiträge: 9 601

Realname: Ray

  • Nachricht senden

17

Freitag, 9. Juni 2017, 14:39

Hallo Hofi,

Deine Wasserfarbe vom vorherigen Modell gefällt mir besser.

Dein jetziges Blau hat sowas poolmäßiges. ;(

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

feuermann6147

Beiträge: 8 904

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

18

Freitag, 9. Juni 2017, 14:49

Moin,

das Wasser ist der Hammer!

Bei der Farbe hat Ray recht, es erinnert ein wenig an Pool, aber aus eigener Erfahrung weiß ich, dass so ziemlich jede Region, jedes Meer seine eigene Farbe hat. Die Nordsee vor Schlicktown sieht ganz anders aus, als die Nordsee vor Stavanger, und der Atlantik vor Arcachon hat eine komplett andere Farbe wie der Atlantik vor Loch Ewe. Und wenn die Yorktown irgendwo im Pazifik schwimmt kommt das bestimmt hin mit der Farbe.
Von mir gibt es ein: Passt schon!

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

19

Freitag, 9. Juni 2017, 15:29

Danke für euer Interesse!

Ich bin eigentlich der selben Meinung wie Ray!

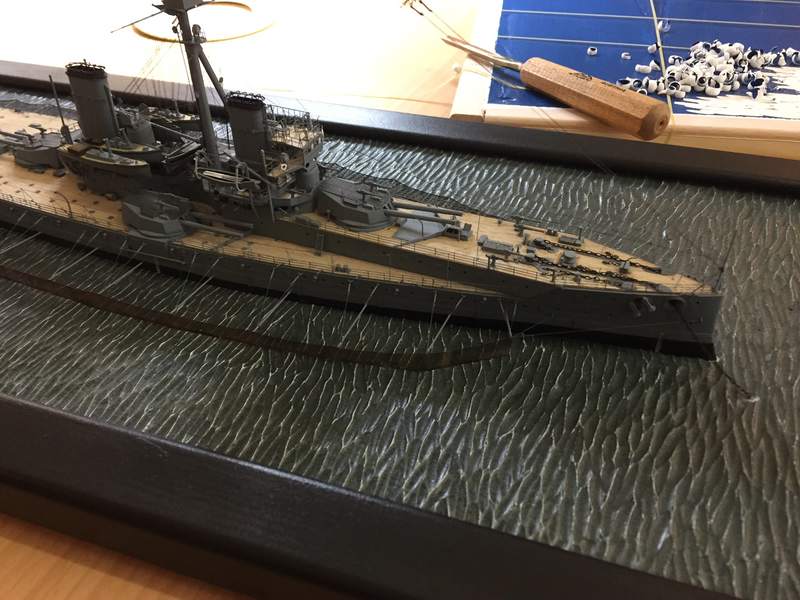

Aber: Bei der Dreadnought habe ich mich an Fotos von Scapa Flow orientiert,
Das Wasser ist dort grün - grau bis bleiern und schwarz.

Schau man sich die Farbe bei Pearl Harbur an, geht das von hellblau, dunkelblau, grün und Türkis und was weiß ich noch wohin.

Und wenn man es von links betrachtet, schauts wieder anders aus, als von rechts.

Objektiv gesehen, und auch dem Einsatzort entsprechend, ist meine Version die richtigere (glaube ich)

Hofi

feuermann6147

Beiträge: 8 904

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

20

Freitag, 9. Juni 2017, 15:37

Moin,

Zitat von »Hofi«

Objektiv gesehen, und auch dem Einsatzort entsprechend [...]
genau das meinte ich mit meinen vielen Worten...

Für Pazifik passt das, meiner Meinung nach, richtig gut.

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

21

Samstag, 10. Juni 2017, 18:03

Hallo, liebe Modellbaugemeinde !


Heute hab ich mir die Sache nochmal angesehen, die Farben waren tatsächlich scheußlich !


Die ganze Sache nochmal überarbeitet, Wasser ist geduldig !








Ich hoffe, es gefällt besser !

Schöne Grüße aus Wien

Hofi

feuermann6147

Beiträge: 8 904

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

22

Samstag, 10. Juni 2017, 20:59

Moin,

Besser geht fast nicht :respekt:

Gruß Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Jasper

Beiträge: 233

Realname: Joachim

Wohnort: Bremen

  • Nachricht senden

24

Samstag, 10. Juni 2017, 22:25

hallo Hofi;
du meinst ein Haufen Plastik?
Hast du schon mal ein von Heller die Soleil Royal mit 2300 Einzelteile aufgemacht?
Ohne dich anzugreifen,ich besitze so ein Monster und war sprachlos zu erst.
Nur der Rumpf setzt sich schon nach Rumpfverdickung für dir Stückpforten bei mir aus ca. 500 Teile zusammen.
Möchte dich aber jetzt auch nicht deskriminieren hier,das ist nur eine Mitteilung.
Jedem das seinige Modell,und der Jenige sol Spaß und Freude dran haben.
Das ist unser Hobby halt.

Lieber Gruß Jasper

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

25

Samstag, 10. Juni 2017, 22:36

War übertrieben!

Nur ein kleiner Haufen.

Hofi

Jasper

Beiträge: 233

Realname: Joachim

Wohnort: Bremen

  • Nachricht senden

26

Samstag, 10. Juni 2017, 23:00

Hallo Hofi;
war nur ein Jux von mir,nicht mehr und auch nicht weniger.
Werde sich bei deine Modellieren in die Reihen der Zuschauer reinsetzen.

Jasper :ok:

AHR Waterline-Sail

Beiträge: 1 021

  • Nachricht senden

28

Sonntag, 11. Juni 2017, 12:05

Moin!

Wasserliniemodelle gefallen mir ja ohnehin, da macht dieser Carrier mit absoluter Sicherheit keine Ausnahme. :ok: Interessante und kostengünstige Methode zur Wasserdarstellung.

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

29

Montag, 12. Juni 2017, 15:10

Hallo, liebe Modellbaugemeinde !

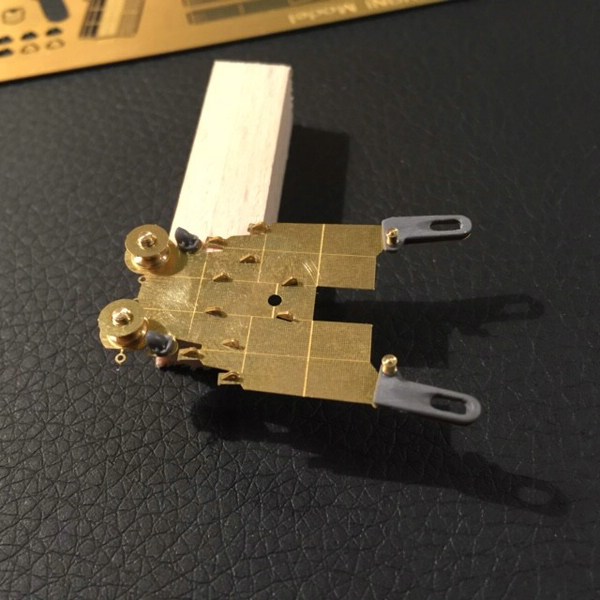

Nachdem ich noch auf die Farben warten muss, habe ich mich einmal an den Ätzteilen versucht:




Sehr gute Qualität und sehr gute Bauanleitung. Macht Spass !

Schöne Grüße aus Wien

Hofi

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

  • Nachricht senden

30

Dienstag, 13. Juni 2017, 07:27

Servus
Ja, die geschnitzte Meeresoberfläche hat was.... muss man erst so hinbekommen :respekt:
Als aktiver Bootsfahrer möchte ich - obwohl vom Wassermodellbau Null Ahnung - dennoch meinen Senf abgeben:
Wellenabstand - Wellenhöhe - weiße Kronen .... letzteres ist der Haken.
Gibt es viel Wind, das alle Wellen brechen.... ist das Wasser aufgewühlt ..auch viel Weiss dazwischen....dann sind aber die Wellen weniger regelmäßig.
Die Wellenabstände deines Dio's zeigen gleichmäßige Brise ... somit gibts dann mal dort, mal da ein Krönchen....
Vielleicht hilft Dir diese Anregung, bin gespannt wie es weitergeht...
Gruß aus Salzburg
Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Ähnliche Themen

Werbung
