Zerstörer Z-17 "Diether von Roeder" in 1:350 von Zvezda

Ahoi werte Gemeinde, :wink:

nun hab ich mich doch durch gerungen, meinen allerersten Baubericht zu starten. Mal sehen was für einen "Bockmist" ich handwerklich und schriftlich zustande bringe. :cracy:

Da meine U96 nun in Materialsammelpause geht, war ich auf der Suche nach einem Modell für die Zwischenzeit und haben mich für einen Zerstörer der Klasse 1936 entschieden.


Quelle: https://www.lexikon-der-wehrmacht.de/Bilder/ZTyp36/z17-2.jpg

Die Diether von Röder wurde 1938 in Dienst gestellt und hat sich 1940 im Hafen von Narvik selbst versenkt. Wer mehr Details möchte, dem empfehle ich den entsprechenden Artikel bei Wikipedia.

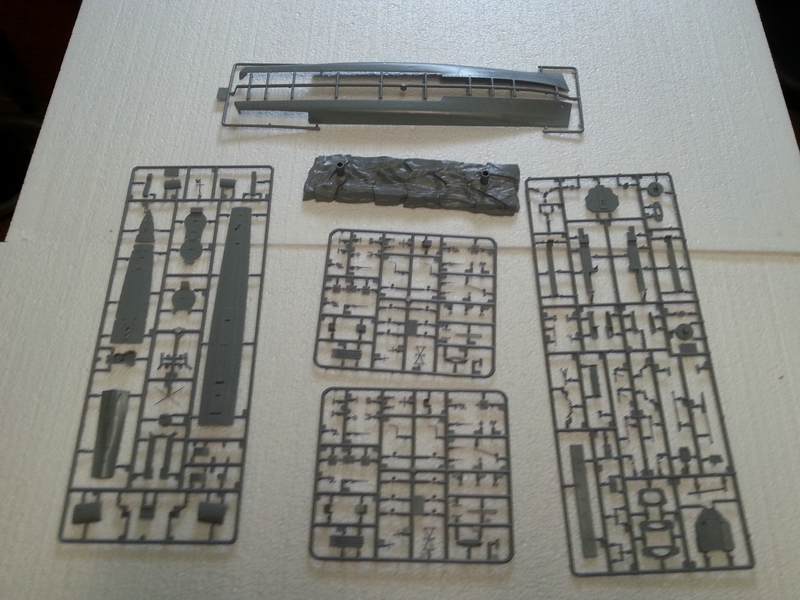

Nun zum Modell von Zvezda: Der Bausatz besteht aus 176 Teilen und ist 35cm lang, viele Teile sind für diesen Maßstab richtig gut detailliert, wie zum Beispiel die Ankerketten, andere sind eher klobig, wie beispielsweise die Treppen, die eher an Aztekenpyramiden als an Schiffsaufgänge erinnern. Dazu aber mehr, wenn die entsprechenden Bauabschnitte kommen, denn für Abhilfe wird gesorgt ;)

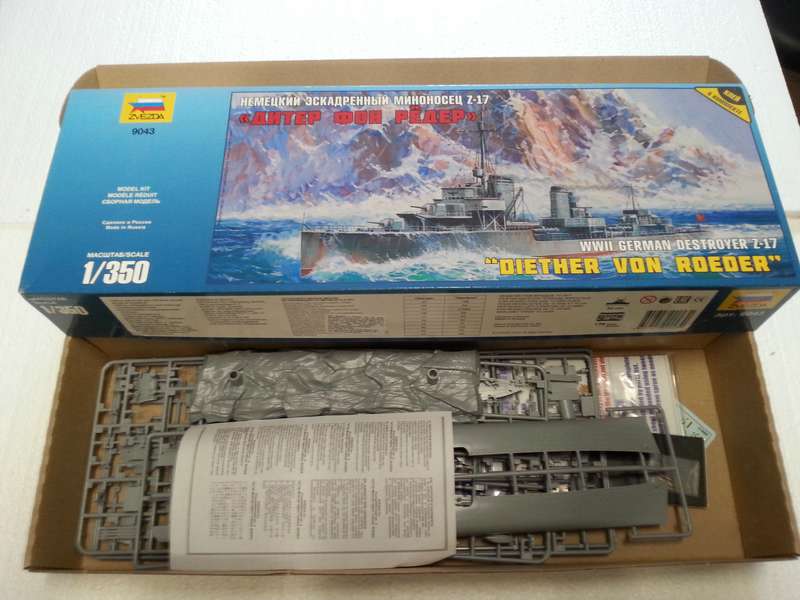

Jetzt mal ein Blick auf und in die Schachtel:

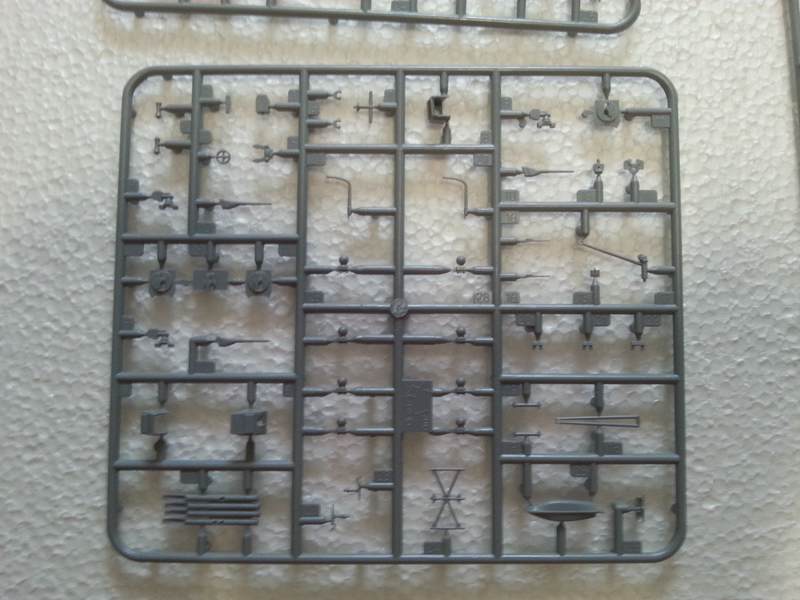

Dieser Rahmen ist 2x vorhanden.

Nun die Decals und die ersten Zubehörteile sind auch schon da:



Echtholzdecks und Geschützrohre aus Metall, es folgen noch Aufgänge, Davits, Kisten, Schlauchrollen und vor Allem eine Reling, denn diese liegt dem Bausatz leider nicht bei - Fotos folgen nach dem Eintreffen.

Soviel zur Vorstellung des Modells und wie immer gilt "Bei Fragen, fragen!"

Bei den heutigen 30°C werde ich mich dann nachher mal in der kühlen Kellerwerkstatt an das Aufbohren der Bullaugen machen, wie der ein oder andere vielleicht bereits bemerkt hat, sind 2 schon offen.

Bis zum nächsten mal
Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich

Prien

  • »Prien« ist der Autor dieses Themas

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

2

Sonntag, 5. Juni 2016, 14:55

Ich schon wieder :D Kommando Augen Auf erfolgreich abgeschlossen 8o alle 114 Bullaugen geöffnet.





:prost:
Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich

Gunnet

Beiträge: 3 486

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

  • Nachricht senden

3

Sonntag, 5. Juni 2016, 16:37

Hallo Olaf :wink:
Nun, da setzt ich mich gerne zu Deinem Projekt dazu.
Zurüstteile klingt immer interessant
Der Anfang ist gemacht...die Augen sind offen..meine auch :lol:
Wünsch Dir gutes Gelingen

Gruß Gustav
Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Ray

Beiträge: 9 760

Realname: Ray

  • Nachricht senden

4

Sonntag, 5. Juni 2016, 20:12

Da finden sich ja so langsam wieder alle Verdächtigen ein.

Zitat

Mal sehen was für einen "Bockmist" ich handwerklich und schriftlich zustande bringe.
Bockmist hin oder her, wir sind dabei -bis zum bitteren oder süßen Ende.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Prien

  • »Prien« ist der Autor dieses Themas

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

5

Sonntag, 5. Juni 2016, 20:24

Na, dann macht es Euch mal bequem, der Smutje hat schon ein paar Getränke kalt gestellt.
Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich

Fetzi85

Beiträge: 236

Realname: Moritz

Wohnort: Hamburg

  • Nachricht senden

6

Sonntag, 5. Juni 2016, 21:14

Moin Olaf,
da bleib ich doch mal dabei. Im 1:350 DKM Sektor ist es hier ja recht ruhig geworden, da kommt dein Zerstörer genau richtig. Vielleicht spornt dein BB mich ja endlich wieder an, meinen Z31 fertig zu bauen.
Na ja dir auf jeden Fall gutes Gelingen.
Schönen Restsonntag
Moritz
Meine aktuellen Baustellen:

Im Bau: Dragon Tiger II Henschel in 1:35
Im Bau: Riich.Models Radschlepper Ost in 1:35

Prien

  • »Prien« ist der Autor dieses Themas

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

7

Sonntag, 5. Juni 2016, 21:19

Na, dann danke ich Dir schon mal für Deine Anwesenheit und freue mich auf Kritik, ob positiv oder negativ. Der Maßstab 1:350 ist für mich der perfekte Kompromiss von Platzbedarf und Detailtreue.
Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich

Prien

  • »Prien« ist der Autor dieses Themas

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

8

Montag, 6. Juni 2016, 10:54

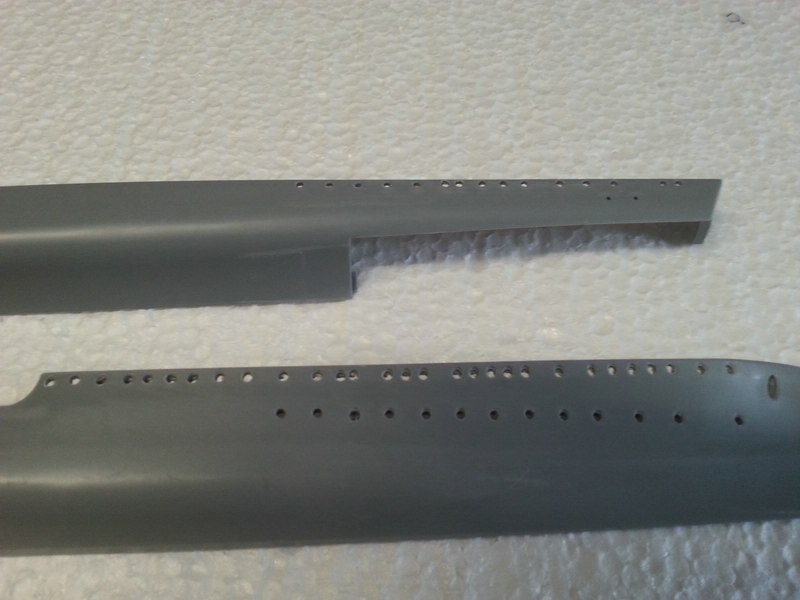

Und nun kommen wir zum ersten Dilemma: ich hab nach Bildern der Z-17 geschaut und entdeckt, dass die Anordnung der Bullaugen nicht schlüssig ist. Ich hab dazu mal 2 Bilder eingestellt:


Quelle: https://images.google.de/imgres?imgurl=h…ih=876&biw=1337

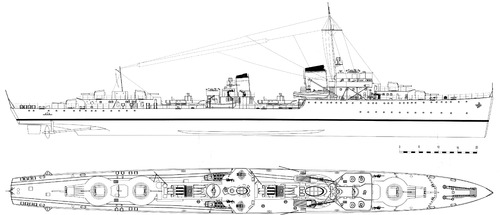

Quelle: https://www.the-blueprints.com/blueprint…royer-65410.jpg

Nach dem Blueprint stimmen die Bullaugen, doch dem Foto (und vielen anderen) nach nicht. Hier noch mal das Modell:



Was mach ich nun? Lassen wie es ist? Wieder schließen und neu gestalten? Was meint ihr?
Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich

Ray

Beiträge: 9 760

Realname: Ray

  • Nachricht senden

9

Montag, 6. Juni 2016, 11:06

Hi Olaf,

Originalbild ist Originalbild. Wenn Du es Dir zutraust das vernünftig hinzukriegen, würde ich es ändern.

Die Unterschiede sind doch ziemlich heftig.

Vielleicht reicht es ja, bloß in der oberen Reihe ein paar Löcher zu schließen.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Prien

  • »Prien« ist der Autor dieses Themas

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

10

Montag, 6. Juni 2016, 11:36

Ja, Ray, ich finde die Unterschiede auch zu deutlich, daher werde ich neugestalten, wird schon schiefgehen. Dabei kann ich gleich die 3 verutschten korrigieren;) Ich hab jetzt noch ein Foto der Backbordseite gefunden, welches einen andere Bullaugenanordnung als das Steuerbordfoto oben zeigt:


Quelle: https://tinfish.biz/Diving/Norway%20-%20…ervonroeder.jpg

Ein einfaches Schließen von ein paar Löchern ging, aber wennman genau schaut, sieht man am Modell und am Blueprint, das die obere Reihe parallel zur Deckskante nach vorne hoch läuft, auf dem Fotos sind die beiden Reihen Bullaugen jedoch parallel zu einander. Also werde ich Gießäste in Äthylacetat lösen und damit die Löcher wieder schließen, durchtrocknen lassen, anzeichnen und neu bohren.
Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich

Gunnet

Beiträge: 3 486

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

  • Nachricht senden

11

Montag, 6. Juni 2016, 13:31

Hallo Olaf,
....ja, manchmal ist es seltsam, wenn man genau recherchiert! Ob hier etwa die Z-17 unterschiedliche Modifikationen verschiedener Werften erhielt?
Schade das die Mühe mit dem Aufbohren für die Katz war und soviel zusätzliche Arbeit beschert..... ist aber eine gute Entscheidung, die Bulli´s original darzustellen....
Das Steuerbord nicht gleich Backbord ist, findet man bei vielen Schiffen.....

Bin gespannt, wie Dir die Löcherfüllung gelingt, Gußäste auflösen un dann die Masse zum Verkleben zu nutzen - da bin ich mal ganz neugierig darauf!

Gruß, Gustav
Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Prien

  • »Prien« ist der Autor dieses Themas

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

12

Montag, 6. Juni 2016, 17:42

Hallo Gustav und natürlich auch an alle anderen,

das mach ich so nicht das erste mal, es funktioniert super. Ich hab nun alle Löcher einmal "gefüllt" und lass es 1-2 Tage trocknen, dann wird es verschliffen und eventuelle Mulden noch einmal gefüllt. Das ganze sieht jetzt grober aus, als es in Wirklichkeit ist:



Als ich so dabei war dachte ich an die Größe der Bullaugen und find die von Zvezda vorgegebenen Maße von 1,6mm recht groß, das wären 56cm Bullaugen. Ich werde die neuen Bullaugen wohl in 1mm also 35cm machen, halte ich für realistischer.
Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich

Ray

Beiträge: 9 760

Realname: Ray

  • Nachricht senden

13

Montag, 6. Juni 2016, 21:13

Auh ha ;(

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Prien

  • »Prien« ist der Autor dieses Themas

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

14

Montag, 6. Juni 2016, 21:35

Allet jut, Ray, das sieht nur so schlimm aus, weil es etwas verlaufen ist, musste es ja dünn genug machen, dass es in die Löcher läuft. Hab gerade eine kleine Ecke etwas geschliffen und das sieht gut aus. Bilder gibt es nach dem ganzen Schleifen.
Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich

Lemmi

Beiträge: 2 036

Realname: Bernd

  • Nachricht senden

15

Dienstag, 7. Juni 2016, 09:49

Moin Olaf,

ich denke die Bullaugen neu zu machen, und zwar nach Fotovorlage, ist die richtige Entscheidung. Seitenrissen liegt immer ein Schiff einer Klasse zu Grunde, und viele Autoren machen sich leider nicht die Mühe das tatsächliche Aussehen eines bestimmten Schiffes abzugleichen. Bedingt durch die verschiedenen Werften ist jedes Schiff einer Klasse ein bisschen anders.
Schöne Grüße,
Bernd

"Wenn das Ihre Lösung ist, dann hätte ich gerne mein Problem zurück."

Meine Projekte

Einführung Kartonmodellbau

Prien

  • »Prien« ist der Autor dieses Themas

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

16

Dienstag, 7. Juni 2016, 15:41

Und nun wie versprochen ein wenig Zubehör, welches heute die Werft erreichte:

Leitern und Aufgänge


Kisten und Schlauchtrommeln


Diverse Davits


Reling (Kettenreling, 'normale' kommt noch)


Ruder für Rettungsboote


Ziemlich viel für den kleinen Zerstörer, aber das wird ja nicht mein letzter 350er, der Rest kommt auf Halde ;)

@Bernd: danke für die moralische Unterstützung :prost:

und schon gehts wieder ans Schleifen, die Bullaugen warten :cracy:
Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich

Prien

  • »Prien« ist der Autor dieses Themas

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

17

Dienstag, 7. Juni 2016, 17:25

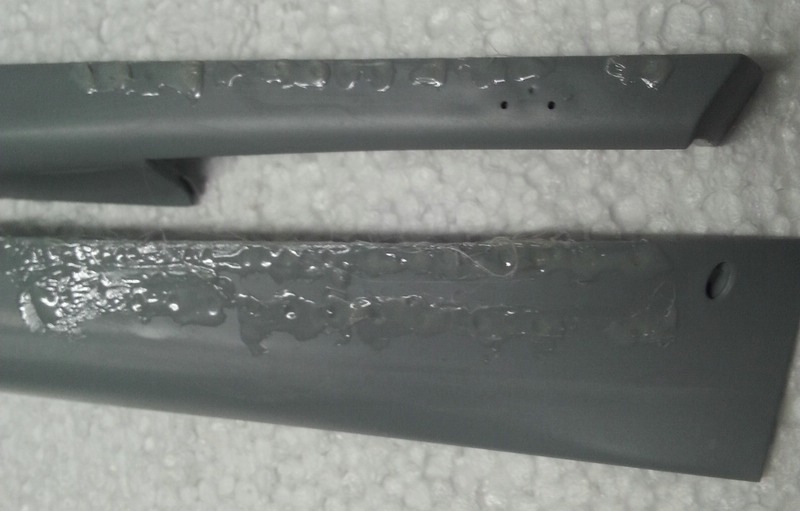

Hier mal ein Zwischenstand der Schleifarbeiten. Rechts ist einmal abgeschliffen und kurz drüber gebrusht um Vertiefungen zu erkennen. Die werden nun noch mal mit "Spritzgussmasse" aufgefüllt, verschliffen, poliert, fertig 8)
