1

Dienstag, 21. April 2015, 19:09

20' EU Container trailer 1:24

Hi

My new project is EU container trailer for 20' container. All parts I will make with CNC. I will use Tyres and mudguards from Italeri.

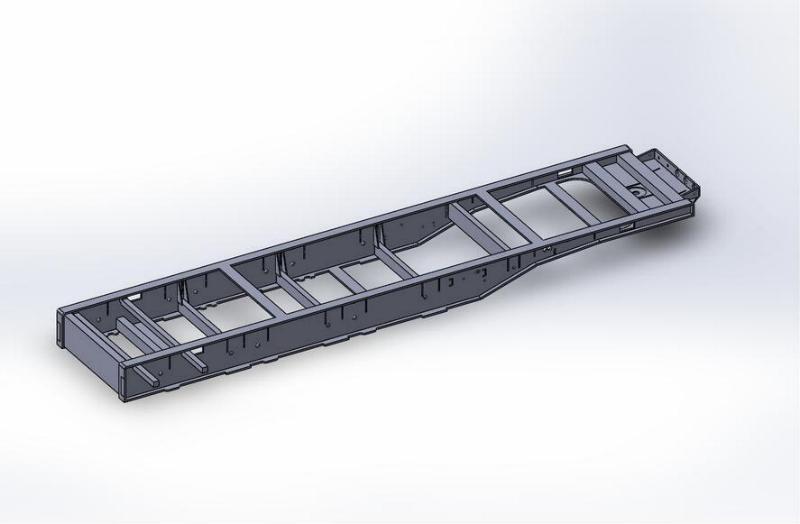

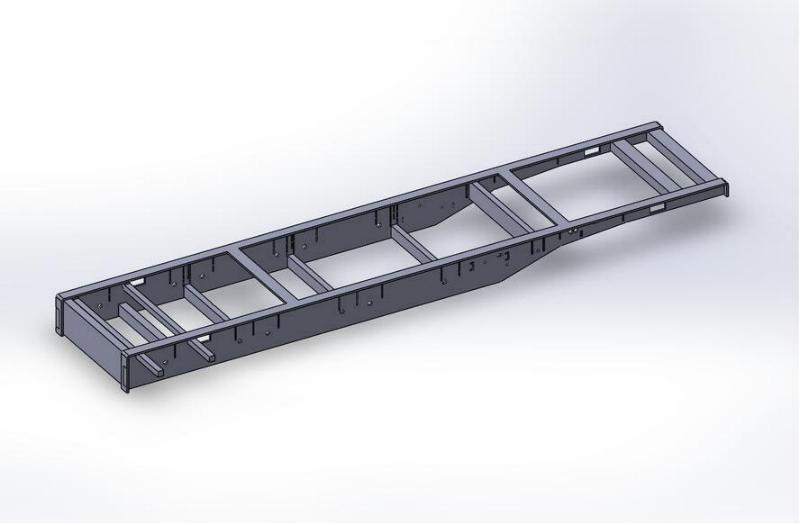

For drawing I'm using 3D programme. All parts I will make from Polystyrole. I decided that for this trailer I will do 2 chassis, namely one chassis will be designed for Italeri container which it doesn't have right measures, the second chassis will be for real container or tank container. 20' Italeri container has 25cm, the real 20' container has got 25,4cm.










2

Donnerstag, 23. April 2015, 15:00

Hi

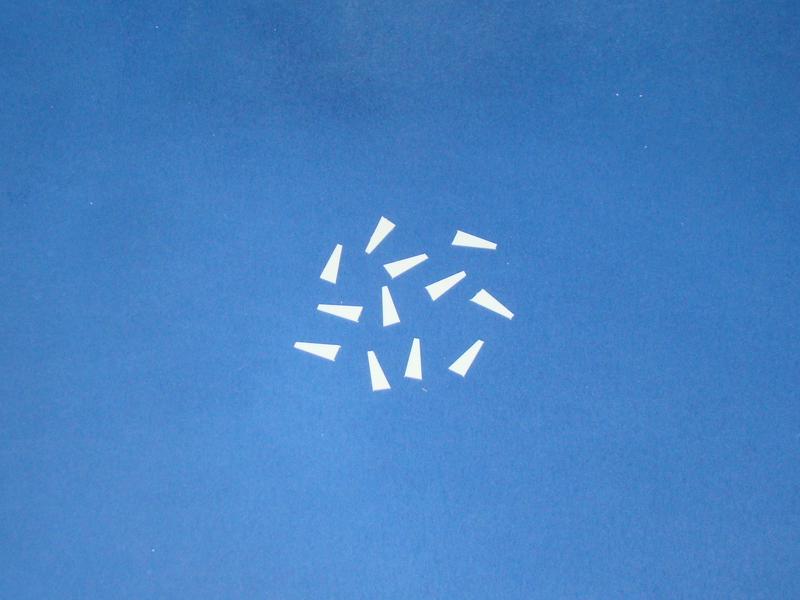

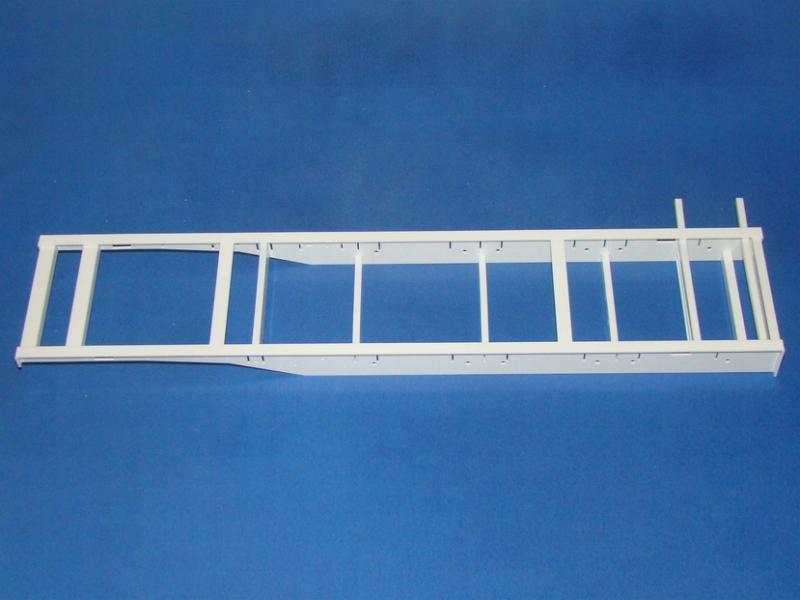

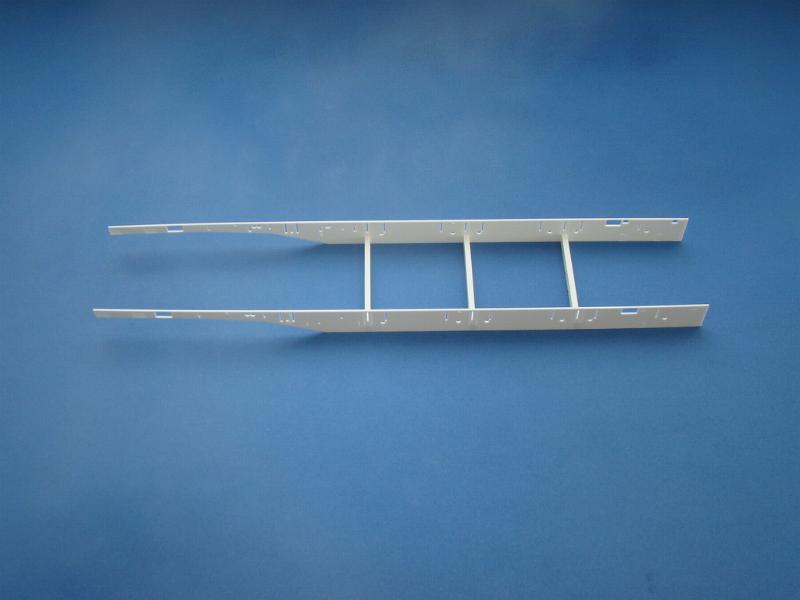

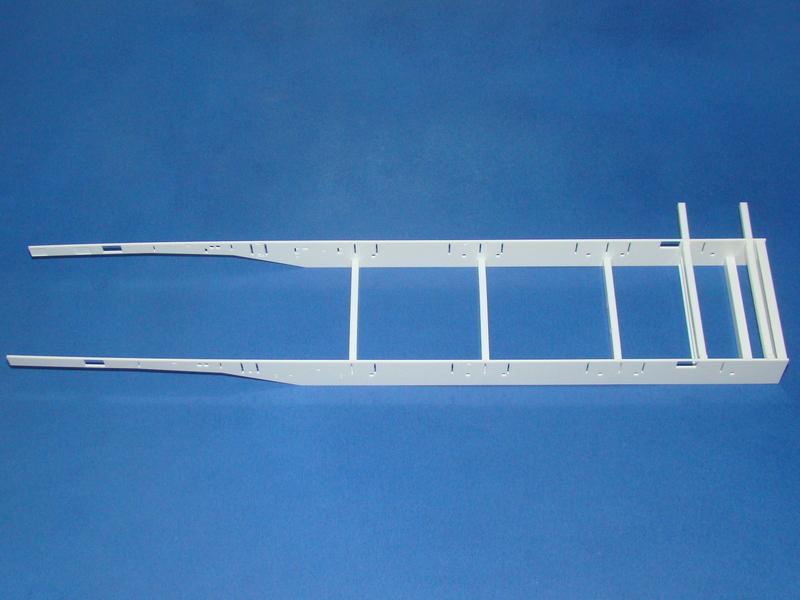

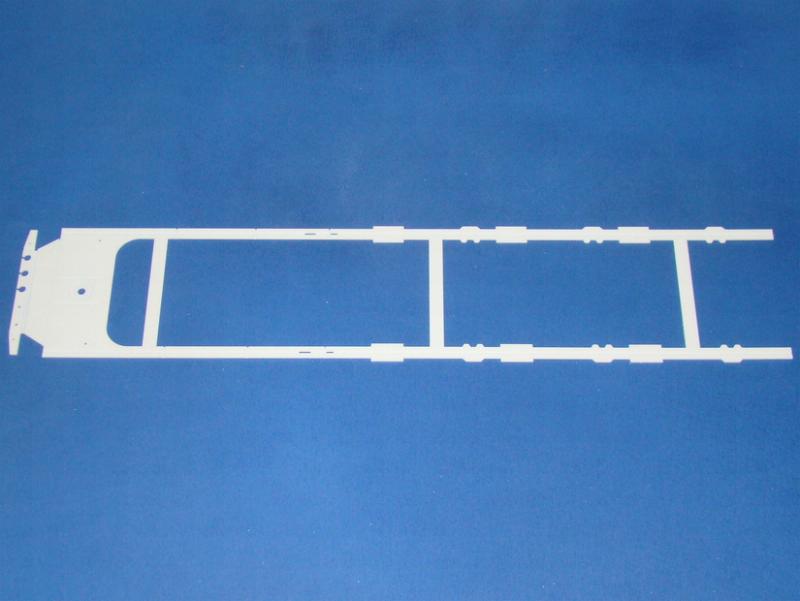

A few pictures about making chassis:
























3

Donnerstag, 23. April 2015, 17:53

Hello :?: ,

your Trailer looks very good so far. Can't wait to see more of it :)

4

Donnerstag, 23. April 2015, 19:48

Hi



"Jurij" thank you for commendation :ok: , I hope that will be the trailer successful :)




David

Hubra

Moderator

Beiträge: 11 383

Realname: Michael

Wohnort: Niederdürenbach-Hain

  • Nachricht senden

5

Freitag, 24. April 2015, 00:54

Hallo David.

Die maximal erlaubte Bildergröße hier im Forum beträgt 800 x 800 Pixel.
Bitte dieses kurzfristig zu ändern.

Gruß Micha.

6

Samstag, 25. April 2015, 08:48

Hi



"Hubra", the first picture has resolution 320x240, the second picture has resolution 640x480, all other pictures have resolution 800x600 and this is less from your condition 800x800!

A few pictures about making chassis & airbags:




















7

Samstag, 25. April 2015, 14:56

awesome detailed. Im looking forward to see more from u.
schöne Grüße aus Möckmühl

Frank



meine bisherigen und aktuellen Verbrechen seht ihr hier


:wink:

8

Montag, 27. April 2015, 10:31

Hi


"frankfunke" :ok:

I continue with work...








9

Mittwoch, 29. April 2015, 19:12

Hi


Airbags for trailer:






















10

Mittwoch, 29. April 2015, 19:25

Wow, das schaut mal nach verdammt sauberer aber auch nach verdammt Viel Arbeit aus.
Weiter so, werde dran bleiben. So nen Trailer bräuchte ich auch noch :ok:
Beste Grüße PitBull

11

Samstag, 2. Mai 2015, 10:11

Hi


"Pitt Bull" more work will I put in more interesting and similar to original tralier will be at the end. For me is not logical some work to be made fifty-fifty :du:

























12

Samstag, 2. Mai 2015, 11:45

Hello,
wow, very detailed. I like it.

How many hours do you spend allready in your project?

13

Samstag, 2. Mai 2015, 15:06

Hi


"Jurij", for drawing trailer v program 3D I needed 2 weeks, but this I were not drawing every day 8 hours, but only when I get time.
For CNC you need 'g code', this takes by some parts many time.

14

Samstag, 2. Mai 2015, 15:46

really amazing,

have u ever thought of producing and selling the parts? Absolutely beautiful work
schöne Grüße aus Möckmühl

Frank



meine bisherigen und aktuellen Verbrechen seht ihr hier


:wink:

15

Sonntag, 3. Mai 2015, 18:13

Hi



'frankfunke' for sure I will be selling. Beside that I have in mind many other projects, but I'm not tell what. All you will see on this forum.



David

16

Montag, 4. Mai 2015, 11:14

I am excited, please keep me updated :wink:
schöne Grüße aus Möckmühl

Frank



meine bisherigen und aktuellen Verbrechen seht ihr hier


:wink:

17

Dienstag, 5. Mai 2015, 15:52

Hi



The shock absorbers:


















18

Dienstag, 5. Mai 2015, 19:05

Awesome detail work, you're crazy :D

19

Freitag, 8. Mai 2015, 18:44

Hi



Yes, it looks that I'm really crazy, but I will be really proud on this article.

Some pictures:








20

Sonntag, 10. Mai 2015, 08:12

Hi



Supporting leg for trailer:




















Beiträge: 247

Realname: Gutgesell Michael

Wohnort: Oberfranken

  • Nachricht senden

22

Montag, 11. Mai 2015, 17:44

Hallo,
Einfach nur PERFEKT da sollten sich die Italiener mal eine Scheibe abschneiden !!! Macht einfach nur Spass dir zuzuschauen.
Gruß Michel

23

Dienstag, 12. Mai 2015, 09:19

Hey,

Have you sent your application to Italeri?
So nice work what you show us her. Where can I buy it? ;)

24

Samstag, 16. Mai 2015, 12:23

Hi




"Bastelmichel" - If Italeri want to follow Italian history they would have very interesting models.

"Jurij" - What will help Italeri my application? On my oppinion they are very superficial. First I need to finish the trailer and then I will focus on sale.

Complete axis for trailer.




















































25

Samstag, 16. Mai 2015, 20:19

Hello adakale,

Although sacred sweat'm not the type of trailer but yours is really very cool.
All the details are made real-trailer extremely awesome expectant your construction times keep in mind.
Keep up the good, the parts of a 3D printer or selbergemacht from Evergreen? I would be interested.

26

Samstag, 16. Mai 2015, 20:46

Hi



"Scania_Fan87" - I don't have 3D printer, all is made with CNC, if it writes "Evergreen" on picture then this means that I use "Evergreen" part.



David

27

Freitag, 22. Mai 2015, 19:35

Hi



Wheels for trailer:


























28

Samstag, 23. Mai 2015, 13:45

Hello!

Amazing work, what for a passion for the details.

You have wrote, that you are using CNC. How long is the machine working for a part like the disc brake? I mean the time between you press the "Start-Button" and when it's finished :)

29

Sonntag, 31. Mai 2015, 20:39

Hi





Jurij disc is from 2 parts. If I consider more pretentious part with groovrs (pictures 1) then CNC works this part 4,03 min.






30

Samstag, 6. Juni 2015, 18:07

Hi




I also did washers (I don't know if is this right word) and nuts:
