Hypergate-Großbaustelle 1:2500

Ich hatte diese Woche ne total spleenige Idee. Ohne großartigen Plan/Skizze, Vollscratch-Projekt. Vom Design her eher Near-Future und nüchtern.
Eine Hypergate-Großbaustelle, Grundform Ringstation mit 1.5km Durchmesser, noch nicht vollendet (Ring nicht geschlossen). Habitate für Bauarbeiter, Shuttle(s), vielleicht ein Frachter. Fertige Segmentstücke und Rohre, Träger, Plattformen, die ins Leere münden, Drohnen/Tugs bei der Montage... Irgendwie Wuselfaktor und "Sense of Scale" wäre schön. Aber verausgaben will ich mich da nicht, es bleibt ein Nebenprojekt.

Ich weiß noch nicht genau wo mich das hinführt und ob es mir am Ende noch gefällt, ob überhaupt erkennbar sein wird was es darstellen soll, bzw. ob und wie schnell ich das vollende, also keine Garantie für ein voll durchgezogenes Projekt an dieser Stelle. Hab aber trotzdem Lust, zu berichten.

Angepeilter Maßstab 1:2500, der Ring-Durchmesser wäre dann 60cm, ein Shuttle ca. 14mm. Ein Mensch 0.7mm.

Um anzufangen braucht man dann erstmal auch genau das:
- Ein Shuttle um das erste Material und Arbeiter in den Orbit zu bringen,
- und eine kleine ISS-like Raumstation wo das Personal ein paar Monate verweilen kann.





Gruß Jochen

Doktor_Hiroshima

Beiträge: 821

Realname: Andi

Wohnort: bei Heidelberg

  • Nachricht senden

2

Freitag, 17. Oktober 2014, 17:52

Hi Jochen,

deine Projekte sind wirklich "alternativ", aber im durchaus positiven Sinne.
Freue mich schon auf weitere Einblicke in deine Ringstation und auch in dein Gypsy-King-Castle!!
Momentan im Bau:
Verschiedene Projekte und Dios in 1/72 & 1/35
In Planung:
zu viele...

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

3

Freitag, 17. Oktober 2014, 19:42

Jau, ich nutze das Hobby sehr gerne, möglichst "unmögliche" Sachen zu verwirklichen :ok:

Das Gypsy-King-Castle ist, neben einem Gruppenprojekt in einem anderen Forum, mein Hauptprojekt, aber auch auf längere Zeit angesiedelt.
Dieses hier will ich jetzt mal dazwischenschieben und so in 1-2 Wochen sollte schon ein Ende in Sicht sein. Dafür ohne Beleuchtung und mit dem Material was ich so dahabe, ohne Planungen ins Blaue, ohne Bestellungen und ohne großen Spagat. Mal sehen obs klappt.

Angepinselt (d.h. weiß grundiert, schwarz bemalt und schwarzes Washing; die grauen Linien zur Andeutung der Ladebucht sind auch nur dünnes Schwarz) sieht's so aus:














Vom Anfang der Ringstation poste ich später auch noch was...
Gruß Jochen

-<Jakob>-

Beiträge: 553

Wohnort: Karlsruhe

  • Nachricht senden

4

Freitag, 17. Oktober 2014, 22:00

Das klingt auf jeden Fall interessant und sieht schon mal richtig gut aus! :ok:

Grüße Jakob

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

5

Freitag, 17. Oktober 2014, 22:14

Das war das Modell, jetzt kommt die Base ;)
Übrigens alles aus PS-Sheet und -Profilen, bei der Station kommen hier und da aber evtl. Kleinteile aus Kits dran.



Für die Enden habe ich ein gekrümmtes Raster auf Sheet übertragen. Dann werden frei Schnauze Aussparungen ausgeschnitten.


Der Hula-Hoop-Reifen steht nur als Platzhalter - aber so soll der Ring mal im Leeren enden.

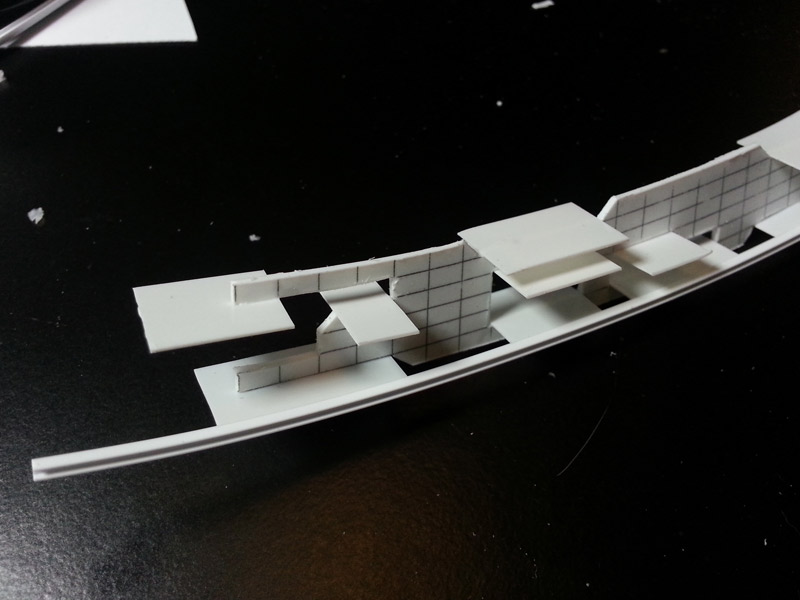

Ein paar Böden...

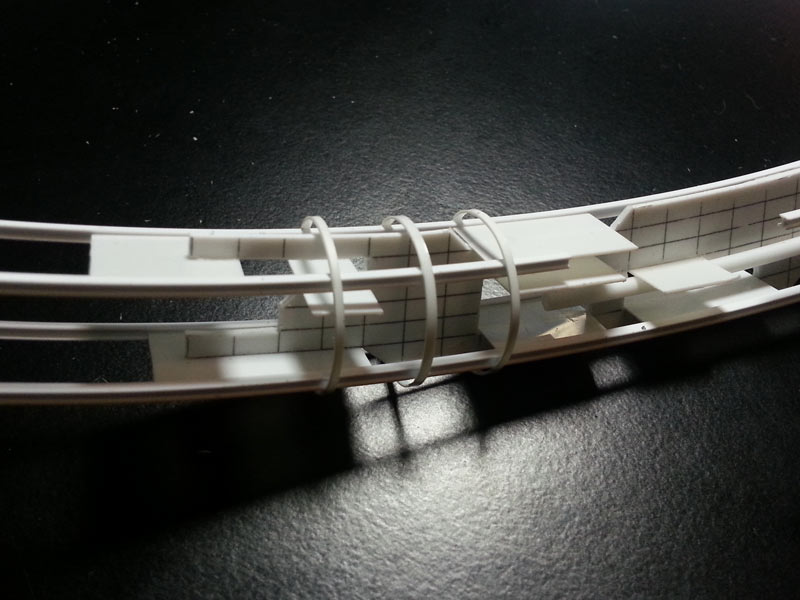

...H-Profile...


...und Ringe für den Baustellen-Look. Durchmesser 2cm.
Gruß Jochen

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

6

Samstag, 18. Oktober 2014, 13:21


Als Träger für den fertigen Teil kommt ein Alu-Verbundrohr zum Einsatz. Benutze ich zum ersten Mal, mal sehen wie es mit der Verarbeitung aussieht, ist nämlich PE auf der Oberfläche. Dafür lässt es sich sehr gut biegen, ist sehr leicht und formhaltig.

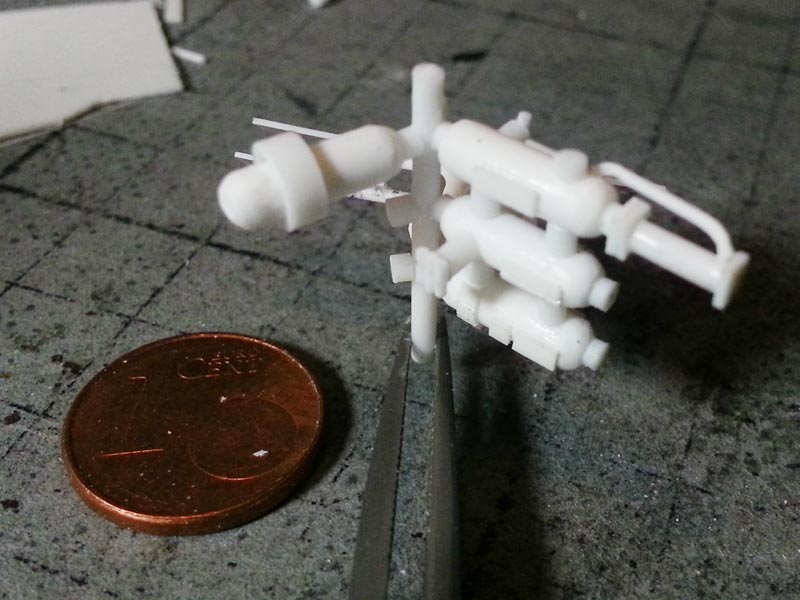

Einer der Feldgeneratoren. Aus 1:72-Panzerrollen.
Die kleine rechteckige Öffnung in dem rechten quadratischen beigen Teil (war auch irgendwas vom Panzer) hat etwa normale Türhöhe (ca. 1mm). Sowas bau ich immer mal gerne ein, um den Maßstab vor Augen zu haben.

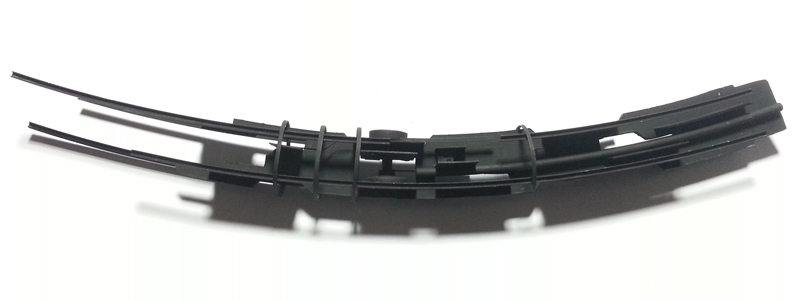

Die Baustellenteile grundiere ich schwarz.


Dann werden die Teile farblich abgesetzt, Taubengrau und Orange in mehreren Schichten, stark verdünnt und leicht "fleckig".


Mit Shuttle.
Gruß Jochen

Der H

Beiträge: 3 675

Realname: Henning

Wohnort: Hannover

  • Nachricht senden

7

Samstag, 18. Oktober 2014, 13:59

Hallo Jochen,

ein sehr schönes Projekt, die Idee finde ich klasse! :ok: Was Du bisher gebaut hast schaut schon sehr gut aus, Du machst Dich sehr gut als Ringwelt-Ingenieur!

Schöne Grüße
Henning
Kritik ist Lob an jemandem, dem man mehr zutraut

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

8

Samstag, 18. Oktober 2014, 14:50

Dankeschön :)

Hier ein paar Tugs bei der Arbeit. Für den "Wuselfaktor". PS-Sheet und diverse Profile.
Es ist kein 1-Mann-Suit, sondern etwa doppelt so groß wie ein Alien-Loader, das Cockpit ist für 2 Mann schräg übereinander ähnlich wie bei einem Apache gedacht, Pilot und Transportingenieur. Ich hätte zwar lieber 1-Mann-Suits gehabt, aber das hier ist für mich die Grenze für "handgemachtes" in diesem Maßstab.
Gruß Jochen

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

9

Samstag, 18. Oktober 2014, 21:28

Modellbau-Wochenende ;)
Muss auch mal sein.

Nun gehts an die fertiggestellten Segmente. Wieviele und welchen Winkel die Baustelle dann umspannen soll, habe ich noch nicht entschieden.

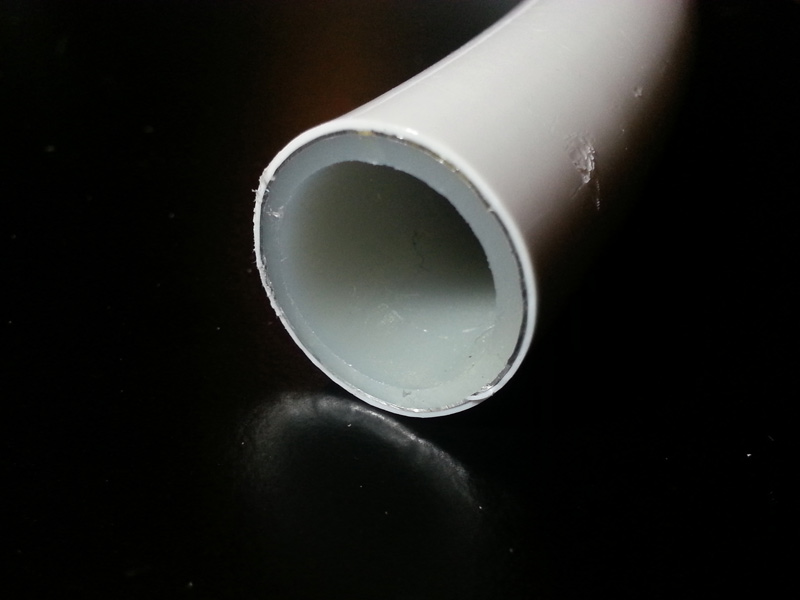

Das 20mm Alu-Verbundrohr (Baumarkt) im Querschnitt.


Lässt sich gut gleichmäßig biegen und federt nicht zurück.

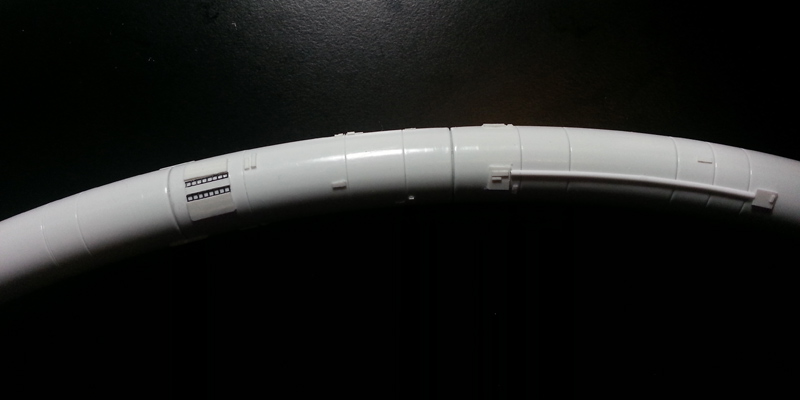

Mit einem Rohrschneider habe ich vorsichtig Ringe eingraviert. Wird schön gerade mit dem Werkzeug.
Leider habe ich keine Möglichkeit gefunden, horizontale Linien genauso exakt zu gravieren, also gibts ganz einfach keine.


Ein angefangenes Endstück eingesteckt. Mal sehen wie ich dann den Übergang im Detail mache.


Micro-Greebles a la Star Wars.
Da PE auf der Oberfläche, habe ich diese mit Sekundenkleber montiert. Scheint für diesen Zweck zu halten.


Die Farbe bleibt Glanzweiß, die PE-Beschichtung bleibt so. Die Greebles werden entsprechend nachlackiert. Die Fensterreihen ( 1mm-Fliegengitter) werden noch komplett schwarz und ebenfalls glänzend.

In bestimmten Winkeln soll innen jeweils noch ein Loch für die Feldgeneratoren kommen, das lege ich dann fest wenn ich mir über das genaue Layout im Klaren bin.
Gruß Jochen

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

10

Sonntag, 19. Oktober 2014, 23:09







Gruß Jochen

Predator

Beiträge: 1 118

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

  • Nachricht senden

11

Montag, 20. Oktober 2014, 14:36

Ist das hier ein geiler Baubericht oder was?
Absolut GENIAL!

Das Shuttle, ist das aus einem 3D Drucker?
Die "Baustelle" sieht sowas von Baustellig aus, das wird ein perfektes Sprungtor :respekt: :respekt:
Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache
^^

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

12

Montag, 20. Oktober 2014, 16:19

Danke für das Kompliment!
Das Shuttle besteht aus PS-Profil-Rundstäben 2mm und 1mm, sowie 0.3er PS-Sheet. Insgesamt 8 selbstgeschnitzte Teile. Die Nase ist mit Nadelfeilen bearbeitet.
Gruß Jochen

Der H

Beiträge: 3 675

Realname: Henning

Wohnort: Hannover

  • Nachricht senden

13

Montag, 20. Oktober 2014, 19:21

Hallo Jochen,

tolle Updates! Ich finde die Idee der Ringweltbaustelle echt klasse und die Umsetzung ist super!

Schöne Grüße
Henning
Kritik ist Lob an jemandem, dem man mehr zutraut

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

14

Montag, 20. Oktober 2014, 21:53

Schön zu hören :)

Die Base ist in Arbeit.

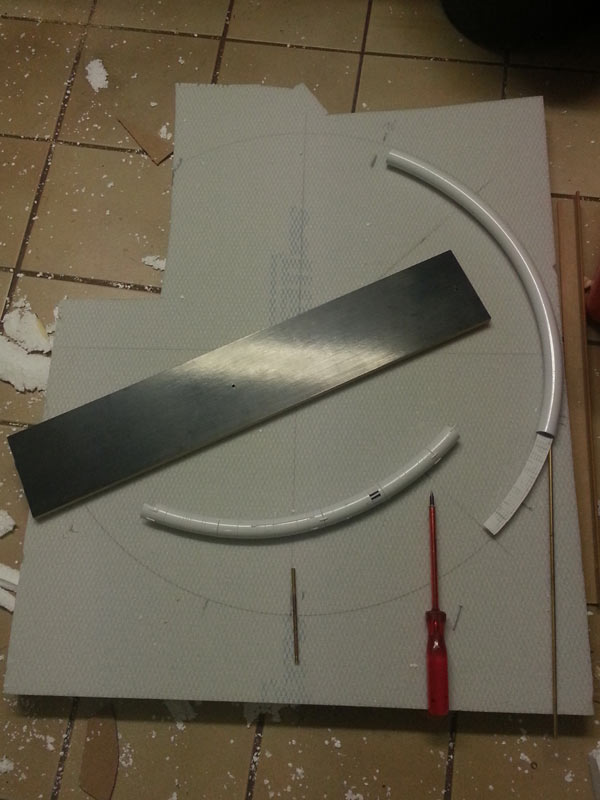

Mangels passender Pappe habe ich einen Kreis kurzerhand auf Styrodur gezeichnet, um mal alle Segmente auflegen zu können und schauen wo ich was zum Stützen anbringen kann.


Zwei Stellen haben sich von Vorteil erwiesen. Einmal ganz am Rand, weil das Röhrchen hier ziemlich weit senkrecht in das obere Segment ragt, sowie mittig unterstützt an der tiefsten Stelle, damit es nicht wackelt wie ein Kuhschwanz.
Das eine flache Teil unterhalb der großen Stütze wird ebenfalls als Baustelle dekoriert, aber evtl ein wenig weiter fortgeschritten als die Enden.


Mal ein Überblick von weiter weg. Alles noch lose zusammengesteckt. Sorry für das schlechte Foto, es soll nur mal die gesamte Form zeigen.

Das sind schon gewaltige Dimensionen, so ein Hypergate. Man beachte das Shuttle nahe dem unteren Rand am Draht schwebend. Der Haarfussel an der unteren Baustelle ist der Roboterarm mit dem Stahlträger, und ganz oben die Staubflocke ist das angedockte Habitat. Genau so wollte ich das - mal einen Eindruck von den gewaltigen Dimensionen vermitteln.
Gruß Jochen

Looser

Beiträge: 7 809

Realname: Roland

Wohnort: Pernitz (Niederösterreich)

  • Nachricht senden

15

Dienstag, 21. Oktober 2014, 10:52

mal ne gaaanz blöde Frage :doof: :und: ;) wirst das Teil auch noch beleuchten? 8| Zuzutrauen wär's dir ja ;) Bei deinen bisherigen Arbeiten.... :respekt: :dafür: :thumbsup: :hand:
mfG :wink:
Roland :thumbup:
ALLE Menschen sind frei und gleich an Würde und Rechten geboren

Das Horn Helm Hammerhands soll erschallen in der Klamm, ein letztes Mal.
Dies Möge die Stunde sein da wir gemeinsam Schwerter ziehen, Grimmetaten erwachet auf zu Zorn, auf zu Verderben und blutig Morden

„Selbst das wildeste Tier kennt doch des Mitleids Regung“ - „Ich kenne keins und bin deshalb kein Tier“

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

16

Dienstag, 21. Oktober 2014, 12:35

Theoretisch wäre das kein Problem, praktisch baue ich hier aber keine Beleuchtung mehr ein.
Sinn würden höchstens die Baustellenteile machen, nicht die Generatoren, da es ja noch nicht in Betrieb sein kann. Und Antriebe von Shuttle etc. wären jetzt auch nicht so ohne Weiteres möglich. So halb/halb macht das also keinen wirklichen Sinn.
Zudem möchte ich es an den SpaceDays am kommenden Wochenende mitnehmen, also: fertigstellen.
Gruß Jochen

pursuit

Beiträge: 185

Realname: Robert

Wohnort: Wentorf b. HH

  • Nachricht senden

17

Dienstag, 21. Oktober 2014, 13:56

Ich bin begeistert. Herrlich. Das ist echt eine tolle Idee.

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

18

Dienstag, 21. Oktober 2014, 22:52

Und weiter gehts...

ring09 by joeydee2025, on Flickr
Das Zwischenstück, etwas mehr zugebaut als die Enden.

ring10 by joeydee2025, on Flickr
So werde ich wohl den Übergang zum Rohr machen. Zwischendrin kommen auch noch ein paar Stahlmatten auf die Rundung, damit es geschlossener aussieht. Mit dem Innenleben werde ich dafür eher etwas sparen, höchstens noch 1-2 Rohre.

ring12 by joeydee2025, on Flickr
Erstmal grundieren, bevor ich nirgends mehr hinkomme.

ring11 by joeydee2025, on Flickr
Einer der Generatoren/Projektoren im Ring eingebaut (unlackiert). Da ich diese unbedingt versenken wollte, habe ich das Rohr stückweise aufgebohrt, trotzdem unsauber geworden, und dann einen Ring mit dem Zirkelschneider aus 03er Sheet gefertigt, um den Rand etwas sauberer aussehen zu lassen. Das Ganze dann 4 Mal. Denn 4 Projektoren sind auf fertigen Teilen sichtbar, ein fünfter im oberen Baustellenabschnitt offen.
Gruß Jochen

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

19

Mittwoch, 22. Oktober 2014, 15:03



Hier übrigens mein ursprünglicher Entwurf der "Tugs". Damit man sich mal vorstellen kann was das überhaupt sein soll. So ein bischen fliegender Abrissbagger mit Kampfheli-Cockpit.
Gruß Jochen

Der H

Beiträge: 3 675

Realname: Henning

Wohnort: Hannover

  • Nachricht senden

20

Mittwoch, 22. Oktober 2014, 19:39

Hallo,

der Space Tug gefällt mir! Ich freu mich schon auf Deinen Baubericht "Space Tug in 1/35" :D

Schöne Grüße
Henning
Kritik ist Lob an jemandem, dem man mehr zutraut

joeydee

  • »joeydee« ist der Autor dieses Themas

Beiträge: 566

Realname: Jochen

  • Nachricht senden

21

Donnerstag, 23. Oktober 2014, 07:59

Du wirst lachen - daran hab ich tatsächlich auch schon gedacht :rolleyes: aber da müsste ich ihn erstmal komplett entwerfen und ein paar Designschwächen eliminieren. Das wird so schnell nix, da gehen noch andere Projekte vor.

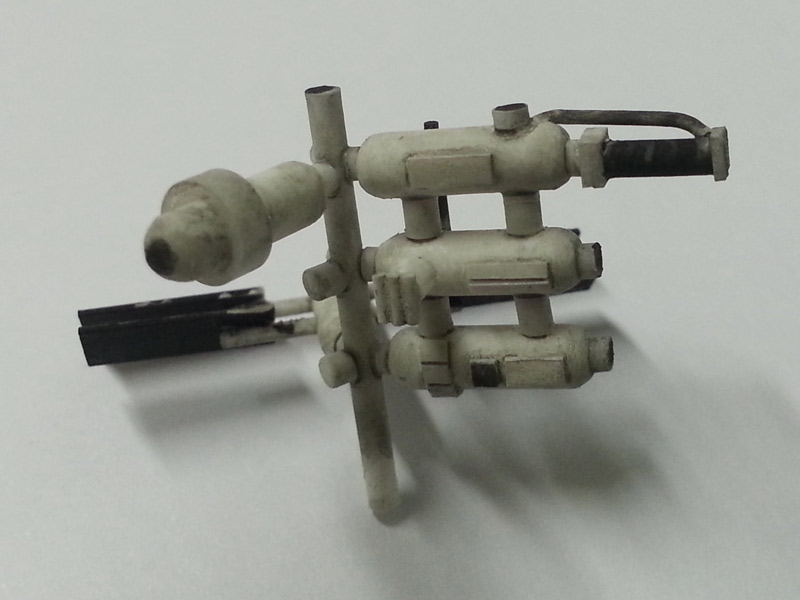

Hier ein kleines Update - einer der Projektoren lackiert und mit Zuleitungen versehen. Ich nenn das Design "Dampflok in Weiß" :lol:
