Guten Morgen erstmal

Hab mich zwar schon vorgestellt, aber ich sags nochmal
Ich heiße Thomas, bin 19 Jahre alt und möchte hier mein erstes Modell aus Holz bauen.

Werden soll es eine Segelfregatte im Maßstab 1:66 (ich weiß, das ist ein recht unüblicher Maßstab ).

Da
ich im Thema Segelschiffe ein totaler Frischling bin, und bisher nur
wenige seemännische Begriffe verstehe, würde ich mich freuen, wenn mir
der ein oder andere hier ein Paar Ratschläge geben könnte.
Ich
habe schon des Öfteren gelesen, dass man sich so gewisse Bücher aneignen
soll. Werde dies im Laufe der Zeit evtl. auch noch machen.

Nun zu meinem Schiff..

Ihr Name soll H.M.S. Intervention lauten und soll eine Segelfregatte mit 30 Kanonen werden.

Ich bin schon froh, dass ich mireinen Spantenriss, sowie eine Vorlage meines zukünftigen Rumpfes aneignen konnte.
Und
durch meinen Job (Technischer Zeichner) ist es mir möglich, schöne,
genaue und detailierte Vorlagen für meine Bauteile selbst zu entwerfen


Die ersten Bilder folgen zugleich

Nunja, ich selbst bezweifle auch, dass es die H.M.S. Intervention jemals gegeben hat.

Sie soll eher eine Eigenkreation sein..

Hier seht ihr mal die ersten Bilder meiner Planungsphase:

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Dies ist die Vorlage, nach der mein Rumpf gebaut werden soll.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Die einzelnen Spanten habe ich mit dem CAD-Programm dann übernommen und auf die richtige Größe (1:1) des Modells angepasst.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Dies sind dann die ersten Bauteile für mein Schiff.

Die Teile sind genau so angeordnet, dass sie auf mein Brett (840x620x10mm) geradeso draufpassen
Da macht das Ausschneiden gleich noch viel mehr Spaß

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

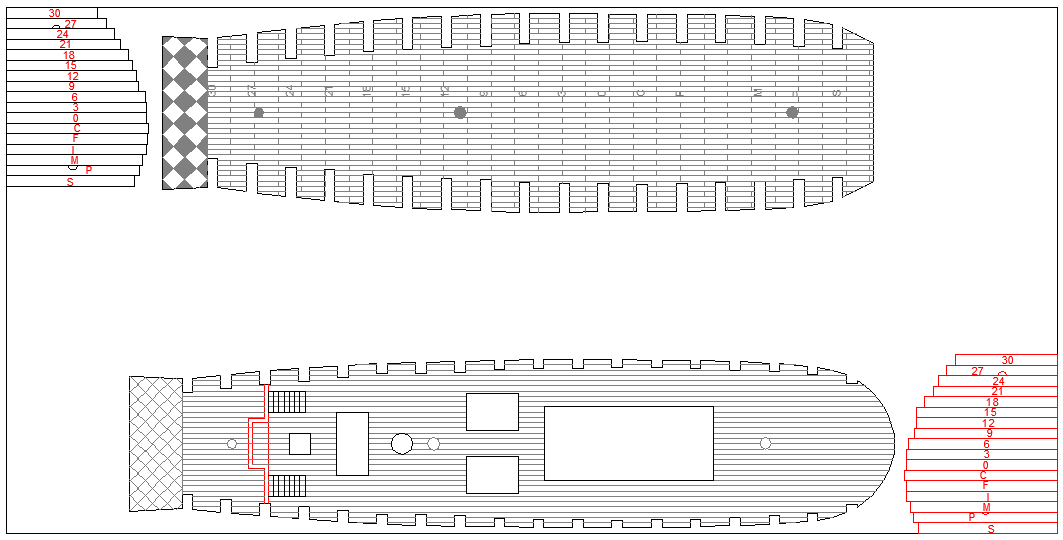

Und zu guter Letzt noch die Vorlage für mein Unterdeck (Kanonendeck) sowie für das Hauptdeck. Bitte berichtigt mich, wenn ich Fachbegriffe falsch anwende



----------------------------------------------------------------------------------------------------------------------------------------------------

Könnt ihr mir Tipps geben, worauf ich beim Planen noch achten sollte?

Auf den Decks habe ich schon mal Löcher für die Masten sowie etwaige Bauteile vorgesehen.
(Steuerrad, Treppenläufe, Treppenaufgang vom Kanonendeck, Ladeluken...)

Meine Planungen haben sich bisher nur auf den Rumpf begrenzt.

Da ich überhaupt nicht einschätzen kann/konnte, wie weit mein Projekt von Erfolg gekrönt sein wird, bin ich hier eher der Schritt für Schritt - Denker.

Wenn erstmal die Spanten stehen und meine Decks reinpassen, dann denk und plane ich wieder weiter

Weiß noch nicht, wie ich das Heck mit der Galerie dann bauen soll.. Hab mir aber auch noch keine richtigen Gedanken gemacht.

Wie würdet ihr die Beplankung machen?

Ich habe bisher nur ein 4mm starkes Sperrholzbrett zur Verfügung

Recht biegsam wird dies, glaube ich, nicht sein

Hallo,

ja ich weiß. Es war auch ursprünglich geplant, alle Spanten einteilig zu machen..

Jedoch bräuchte ich dafür mindestens noch einmal so eine große Platte, die Spante selber wäre nicht gerade leichter auszusägen und es geht einfach viel Holz drauf.

Ich denke, dass man das Holzbrett nicht effektiver verwerten hätte können

Die Spanten werden dann nachher immer paarweise zusammengenagelt und bilden danach ein festes Bauteil.
4 Spanten stehen schon. Wichtig zu beachten ist, dass die Laschen sauber ausgesägt werden..

Ich stelle die nächsten Tage mal Bilder davon rein

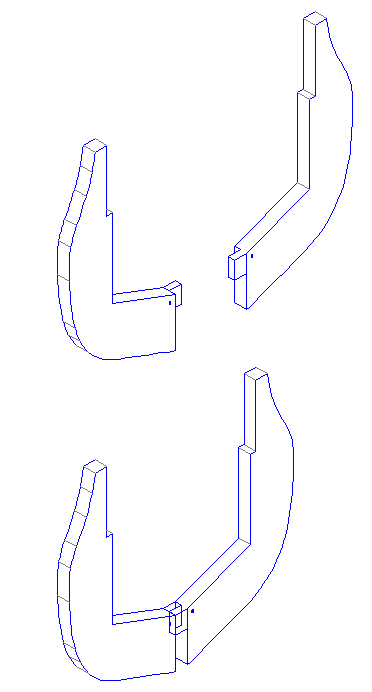

Hier ein kleines Schema, wie ich die Spanten verbinde:


Die Laschen werden dann mit dem Tacker bzw. mit kleine Stifte verbunden.

Stelle davon auch mal echte Bilder rein

Musste ich bei der zweiten Spante schon machen, da ich die Laschen falsch geschnitten hatte

Erhöht die Stabilität um Längen, jedoch reicht es so im Normalfall auch

Ich schneide erstmal alle Spanten aus und nagel sie so zusammen. Danach kann ich immernoch entscheiden, ob ich Leisten dran mache oder nicht

Uff, oha
Hast du dies nur am Aufbau des Rumpfes erkannt?
Oder kam dir einfach die Zeichnung bekannt vor

Jaa.. so schnell tritt man ins Fettnäpfchen

Aber mir geht es bei meinem ersten Modell eigentlich gar nicht darum, dass ich ein Schiff aus der Realität nachbaue. Dass wäre meiner Ansicht nach noch ne Latte zu hoch für mich.

Zudem bin ich froh, dass ich zumindest ne Fregatte von nem Linienschiff unterscheiden kann. (Glaub ich zumindest )

Ich möchte zu aller erst einfach mal ein Schiff bauen, bei dem ich meine Fähigkeiten testen kann und, sollte es klappen, mit dem ich meine eigenen Geschichten schreiben kann

Mir ist jetzt zumindest noch theoretisch egal, ob es den Rumpf einer Handelsfregatte und die Segel eines Linienschiffs hat.
Aber ich danke dir, dass du mich aufgeklärt hast

Hatten dann nur die englischen Kriegsschiffe ein HMS vorm Namen?

Wie wurden denn die Handelsschiffe bezeichnet?

Jetzt bau ich erstmal den Rumpf, vielleicht wirds ja noch ne Handelsfregatte

Zitat

Tja unser Milton hat nicht umsonst ein HMS im Namen

Stimmt, da hast du Recht

Ich danke dir und versuch, nen guten Bericht zu liefern

Okay..

Heißt also, wir bauen hier eine Handelsfregatte der East India Trading Company, welche von den Engländern gekapert wurde

Ooooder.... wir bauen eine vermeintliche Handelsfregatte der Briten, welche ausschließlich für militärische Zwecke genutzt wird. Sie rückt immer in einem Verband mit mehreren Kriegsfregatten und Linienschiffen aus, welche auf die Piratenjagd in der Karibik und in den heimischen Gewässer spezialisiert sind. Dabei fährt die Intervention immer mit reichlich Abstand vor dem Rest der Schiffe, um als Handelsfregatte getarnt, feindliche Schiffe anzulocken, ihnen die Chance zur Kapitulation zu geben oder später den großen Schiffen dem Fraß vorzuwerfen

Heißt es muss ein schnelles und wendiges Schiff sein

Wär dies im Rahmen der Möglichkeit oder geht meine Fantasie bisschen mit mir durch?

Denn wenn das Schiff seine eigene Geschichte, seinen eigenen Hintergrund hat, macht es gleich vieeeel mehr Spaß, daran zu bauen. Damit bekommt das Schiff seine Persönlichkeit


Zudem nehme ich meine Behauptung zurück, den Unterschied zwischen Fregatten und Linienschiffen zu kennen und sehe, dass ich noch viel über die Takelage lernen muss


Aber das wird schon noch Bin da sehr optimistisch

Gut

Dann haben wir hier eine kürzlich gekaperte schwedische Handelsfregatte, welche nun der britischen Krone unterstellt ist.

So, nun aber zum eigentlichen:

Der Kiel, sowie die ersten Spanten sind schon ausgesägt und provisorisch montiert.
Bilder kann ich frühestens morgen hochladen..

Für die Decks habe ich 4mm starke Sperrholzplatten vorgesehen. Mein bisheriger Plan wäre die einzelnen Planken dann dort einzuritzen und die Platte zum Schluss anzumalen. Obs funktioniert ist fraglich.
Wie baut ihr im Normalfall eure Decks?

Nunja, ich bin bisher sehr zufrieden mit meiner Variante...

Da es sowieso Ungenauigkeiten, auch beim Aussägen gibt, werde ich es einfach so weiterführen. Mal schauen obs funktioniert.

Zum Schluss, wenn alle Spanten stehen und etwas nicht passt, dann wirds einfach passend gemacht. So laut meiner Theorie xD

Hofftl komm ich heut noch zum Bauen, dann mach ich gleich Bilder davon.

Guten Morgen allerseits

Hier seht ihr endlich meine ersten Bilder vom Schiff!



Das ist der Kiel (?) den ich als erstes Bauteil ausgesägt habe. Abmessungen: 720x165mm
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

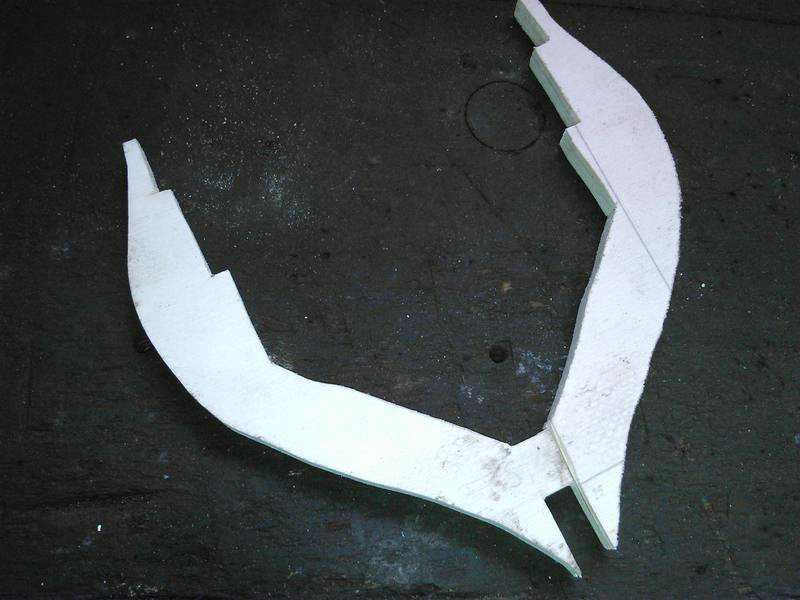

Hier die erste zweiteilige Spante vor dem Zusammenbau.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



Hier die Spante nachdem ich sie zusammengenagelt habe. mir 4 Stifte hält sie eigentlich sehr gut. Da ich die Laschen nicht ganz genau auf 5mm Stärke sägen konnte, ist das Bauteil nach dem Zusammenbau meist breiter als die erforderlichen 10mm. Abhilfe schaffe ich damit, indem ich sie im Schraubstock presse
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



Hier Bilder der Stifte, die ich verwende. Ganz schön klein die Dinger
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



Die ersten Spanten stehen schon! Hab sie aber nur mal aufgesteckt. Geleimt werden sie erst, wenn ich alle Spanten fertig habe, und die Decks auch richtig passen.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

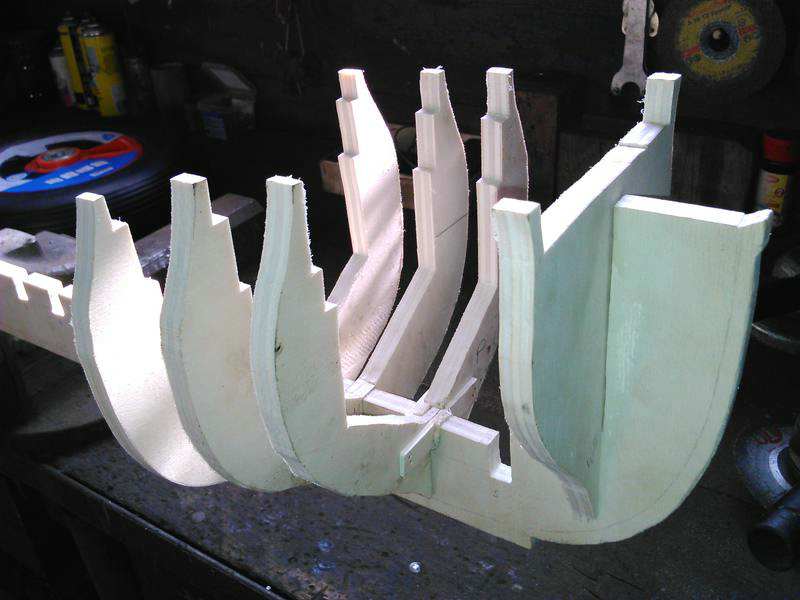

Jaja, der erste Fehler.. Hatte bei dieser Spanten einmal die falsche Lasche abgeschnitten.. Das abgesägte Teil hab ich wieder angenagelt und Die Spante mit 2 länglichen Hölzchen verstärkt. Die Stabilität erhöht sich dadurch ungemein, wobei aber die herkömmliche Variante auch ausreichen sollte...
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

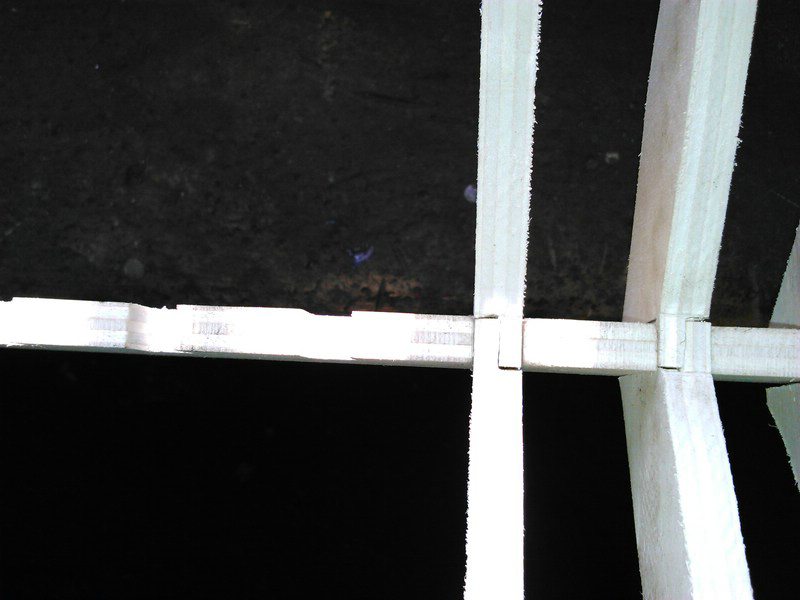

Draufsicht der stärkeren und einer normalen Spante. Leider sind meine Bilder bisschen sehr hell geworden.. Warn auch schöne Tage draußen
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Hat jemand noch irgendwelche Tipps oder etwas zu beanstanden? Bitte sagt mir eure Meinung

MfG Vasco Da Bama

Mein Plan ist, erst einmal alle Spanten auszuschneiden und zusammenzubauen.

Dann werde ich überprüfen, ob sie alle passen, und ob sie mit meinen Decks kompatibel sind.

Es werden bestimmt noch einige Änderungen ausstehen, da ich als Laie nicht alles berücksichtigen kann

Mögicherweise verstärke ich meine Spanten dann trotzdem noch mit kleinen Leisten und setze auch noch Distanzstücke zwischen meine Spanten.

Dann wird das hoffentlich schon klappen

Ich werd die Spanten nochmal mit Leisten verstärken und mehrere Distanzstücke zwischen den Spanten vorsehen.

Zudem werden die Spanten ja auch durch die Decks in Position gehalten.

Ich werds einfach mal so probieren und lass mich zum Schluß gern eines Besseren belehren
