Hallo @All

Da japanische Flieger hier doch recht rar gesät sind, will ich da mal ein wenig nachhelfen.
Neben meinem Großprojekt B-17G ensteht jetzt zusätzlich ein neues Projekt mit dem schönen Titel "Kamikaze Ki-27 versus SS-292"
Hintergrund ist, daß ich nicht nur noch an der Chow Hound rumwerkeln will. Man braucht ja auch mal etwas Abwechslung!
Das Ganze wird ein Diorama im Maßstab 1:48.
Dieser Kamikaze-Angriff hat tatsächlich stattgefunden! Am 23.März 1945 stürzte sich ein japanisches Flugzeug
(welcher Typ ist unbekannt) auf das amerikanische U-Boot SS-292 "Devilfish", und beschädigt den Turm des gerade
tauchenden U-Boots. Der Schaden hielt sich aber in Grenzen, und das U-Boot konnte zu seinem
Stützpunkt zurückkehren. Der Kamikaze-Pilot kam bei dem Angriff ums Leben. Von Verlusten oder Verwundungen auf
dem U-Boot ist nichts bekannt.
Mein Dio wird den Anflug des Flugzeugs kurz vor dem Aufprall auf das tauchende U-Boot darstellen. Dafür dient mir die
Ki-27 "Nate", und der Turm eines U-Boots, den ich selber baue. Ich habe mir für den Bau einen Karton-Modellbaubogen
des Schwester-U-Bootes besorgt. Der Maßstab wird von 1:200 auf ca. 1:48 hochkopiert, und dann auf Polyplatten übertragen.
Soviel erst mal als Info. Bald folgen dann die ersten Bilder incl. Baubericht.

Gruß
Jürgen

Dann wollen wir mal mit dem Baubericht starten.
Nachdem ich den Turm von 1:200 auf 1:48 umgerechnet habe, habe ich erstmal aus einer Polyplatte den eigentlichen Turm geschnitten, und halbwegs in Form gebracht. Als nächstes wird das Hauptdeck eingebaut, was dann auch dem Turm seine endgültige Form gibt. Das Deck habe ich zwar schon fertig geschnitten, aber noch nicht fotographiert, da ich noch die Beplankung machen muß.
Hier schon mal die ersten zwei Bilder:

Turm Seitenansicht


Turm mit Ki-27


Wie zu sehen ist, wird der Turm ne recht große Angelegenheit.

Dann bis zum nächsten Mal
Jürgen

Und weiter gehts mit dem Turm.
Mittlerweile ist das Deck eingepasst, und der Turm nach vorne geschlossen. Desweiteren habe ich den Turm mit Nieten versehen. Die Nieten habe ich mit Holzleim und einem Zahnstocher angebracht. Ausserdem habe ich die Steigeisen an den Turmseiten und dem Funkmast angebaut, aber noch nicht verklebt. Die Eisen habe ich aus Drahtstücken von Widerständen gebogen. Da das Material sehr biegsam ist, sind auch noch Korrekturen möglich. Die beiden Periskoptürme sind noch aus Papier, werden aber bald durch selbstgedrehte Plastikrohre ersetzt. Habe eine erste Schicht Grundierung aufgetragen, um zum einen die Wirkung der Nieten zu sehen, und zum anderen zu schleifende Stellen besser zu sehen. Soviel für den Moment. Jetzt folgen noch die obligatorischen Bilder.













Ich bin noch am überlegen, in wie weit ich den Turm altere, und zwar aus folgendem Grund: Die SS-292 kam gerade von ihrem Stützpunkt, wo sie Treibstoff gebunkert hatte, und eine kleine Wartung durchgeführt wurden. Als der Angriff erfolgte, war sie gerade erst zwei Tage auf See. Also nicht viel Zeit zum altern. Wozu würdet ihr tendieren? Altern, oder nicht? Desweiteren frage ich mich, ob ich am Turm MG-Einschläge von der Ki anbringen sollte, denn ich gehe mal davon aus, daß der Pilot das Boot schon während des Anflugs unter Beschuss genommen hat.

Gruß
Jürgen

So, dann wollen wir mal ein wenig weitermachen!
Da es sich ja auch um ein U-Boot handelt, und diese Teile meistens im Wasser zu finden sind, habe ich mich diesem Element mal ein wenig gewidmet. Ein Modellbaukollege hat mir da Gott sei Dank eine wunderbare Vorlage gegeben. Also warum die nicht aufgreifen? Man muß das Rad ja nicht zweimal erfinden.
Die Dio-Platte hat die Maße 30 X 42 cm (DIN A3) und ist aus Sperrholz. Die habe ich satt mit Tapetenkleister eingekleistert, und auf den Kleister eine Lage Küchenkrepp gelegt. Dann mit dem Kleister-Pinsel ein wenig die Wellen geformt. Da es ja nur ein Ausschnitt wird, habe ich bewußt auf übermässigen Seegang verzichtet. So sieht das Ganze dann aus:

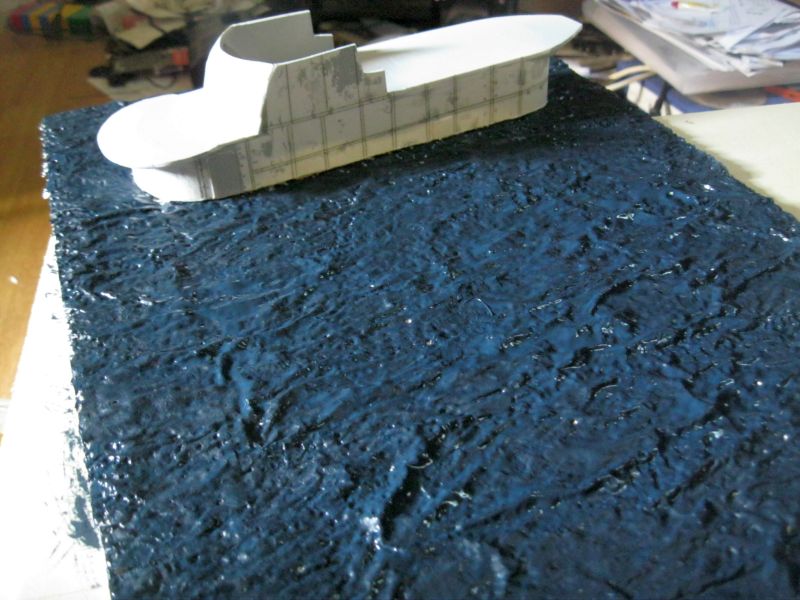

Nun alles einen Tag schön trocknen lassen, und dan eine dünnflüssige Schicht Gips rübergestrichen. Ich nehme dafür am liebsten Gipsplatten-Spachtel, da der nicht so schnell abbindet. Nach einer weiteren Nacht bekommt das Wasser seine erste Farbe. Habe dafür Abtönfarbe Ozeanblau und Schwarz gemischt, bis mir der Ton dunkel genug erschien. Dann die Oberfläche satt eingestrichen. Hier mal ein Bild davon (Leider etwas hell geraten):



Nachdem verschiedendlich die Nieten schon bemängelt wurden, habe ich alles noch mal abgeschliffen, und nun doch die Archer-Nieten verarbeitet. Da das Boot ja im Begriff ist zu tauchen, habe ich den Turm auch noch ein wenig abgeschrägt.

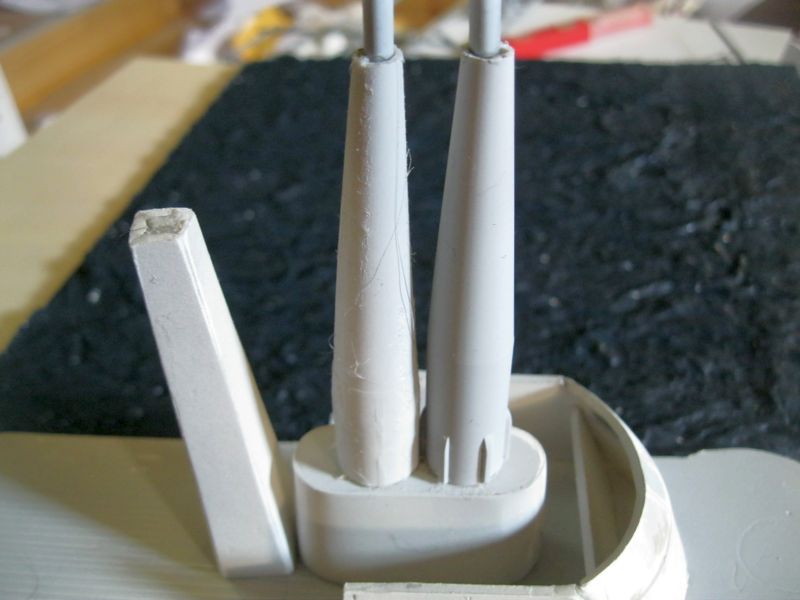

Des weiteren habe ich mich um die beiden Periskop-Türme gekümmert. Da meine Drehbank beim drehen des ersten Turms den Geist aufgegeben hat, war guter Rat teuer. Durch Zufall sind mir zwei Tüllen von Silikonkartuschen in die Finger gekommen, und siehe da, sie haben die perfekten Maße!
Nun noch ein paar Bilders vom jetzigen Stand. Das Wasser muß natürlich noch weiter bearbeitet werden, vom Turm ganz zu schweigen!









Gruß
Jürgen

Moin, Moin!

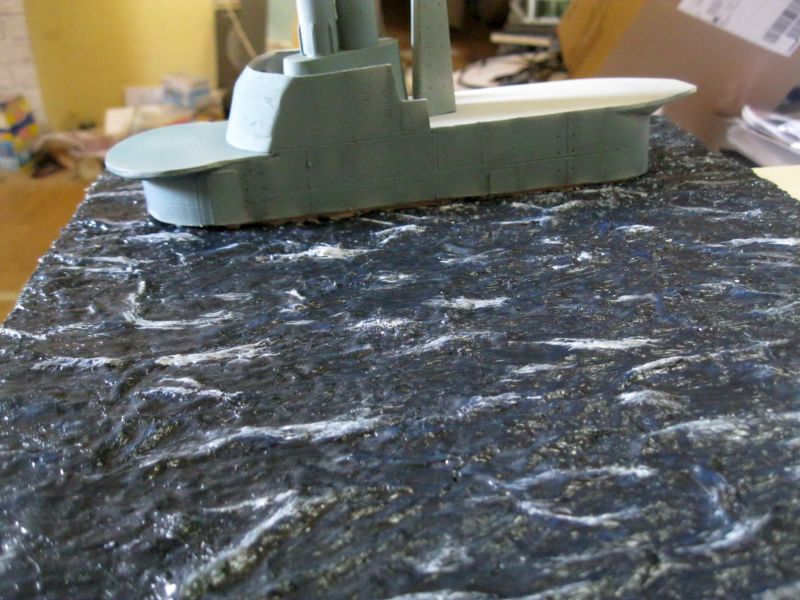

Heute gibts nur zwei Bilder von den Wellen. Habe, nachdem die Farbspielereien soweit zufriedenstellend abgeschlossen sind, die Platte mit Acryl aus der Kartusche überzogen, und ein paar Schaumkronen mit Weiß-Grau gepinselt. Ich hoffe, meine bisherige Wasserdarstellung gefällt ein wenig. Als nächstes müßen beim Turm noch ein paar Bug und Seitenwellen geformt und bemalt werden. Danach "nur" noch den Turm fertigstellen, und dann gehts endlich mit dem Flieger los! Ist ja schließlich ein Fliegerbaubericht!





Schönes Wochenende allen!

Jürgen

Hi Danny,
Deine Frage wird mit diesem Post beantwortet.

Seit dem letzten Update habe ich leider nicht viel Zeit gehabt, aber immerhin die ersten Bugwellen zustande gebracht.





Die endgültigen Übergänge zwischen Wellen und Turm werden aber erst gemacht, wenn der Turm fertig gestellt und lackiert ist!

Gruß
Jürgen

So, nun gehts langsam los mit der Ki-27.

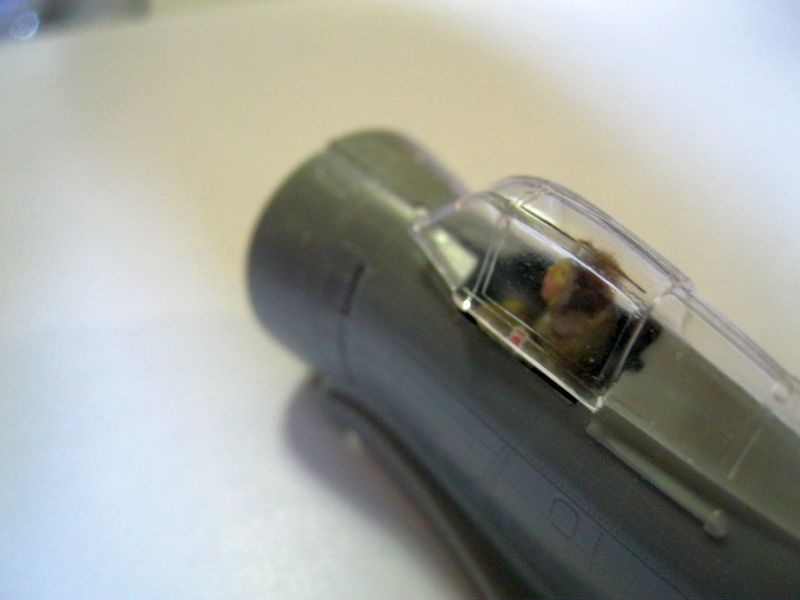

Habe mich als erstes mal des Cockpits angenommen. Wer sich wundert, warum das Cockpit blau ist, daß ist so korrekt. Die Cockpits bei der kaiserlichen Luftwaffe waren meistens blau oder grün gestrichen (Korrosionsschutzfarbe). Der Pilot ist von PJ. Dem Jungen mußte ich allerdings den linken Arm brechen, damit er nachher noch unter die Cockpit-Haube passt. Eigentlich bedeckt er nämlich mit der linken Hand die Augen. Leider liegt der Instrumententafel kein Decal bei, also war der Pinsel gefragt. Ich denke mal, daß geht so, zumal unter der Haube eh nicht mehr viel davon zu sehen sein wird. Das war es auch schon wieder vom Cockpit. Hat halt nicht sehr viele Teile.







Bis denne!

Jürgen

Hi Mike,
die Kopfstellung ist leider so vorgegeben. Wie ja geschrieben, hält der Pilot in der Original-Stellung nach irgendwas aussschau (vielleicht nach nem Schälchen Sake? ) Den Kopf werde ich ihm wohl dran lassen, da ich das, glaube ich, ganz gut mit der Maschine kaschieren kann. Was das Blau angeht, ist es vielleicht ein Tick zu dunkel. Habe mich mal mit nem Kollegen kurzgeschlossen, der mit einer Japanerin verheiratet ist, und deren Großvater in einer Fabrik für Militärflugzeuge gearbeitet hat. Zusätzlich kennt der gute Mann auch noch Leute, die mal ne Zero geflogen haben. Er hat mir die Infos zum Blau gegeben. Was Deine Bedenken angeht, kann ich Dich trösten. Habe gestern mal noch das Cockpit in den Rumpf gehalten. Man sieht fast nichts mehr vom Cockpit! Nur der Kopf, und ein wenig Schulter schauen raus! (ne Sardinenbüchse ist platzmäßig dagegen ne Luxuswohnung) Rein theoretisch hätte ich mir die ganze Arbeit auch sparen können! Selbst das Blau ist mehr oder weniger nur zu ahnen! Und wenn dann noch die Kabinenhaube drauf ist, ist wohl gänzlich zappenduster mit Details.

Gruß
Jürgen

Mittlerweile habe ich das Cockpit in den Rumpf verpflanzt. War aber doch erschreckend, festzustellen, daß man von der ganzen Arbeit so gut wie nichts mehr sieht! Und bei aufgesetzter Haube noch weniger!!!





Nach diesem Frust habe ich die Flügel, Höhenruder, Motor und Räder fertig gebaut und alles zusammengeklebt.
Hier mal der Motor:





Und jetzt noch der jetzige Stand der Dinge (es fehlen lediglich noch ein paar Anbauteile):









Da der Bausatz mit sehr wenigen Bauteilen auskommt (42 um genau zu sein), kann ich mich nach dem schleifen und glätten an die Lackierung wagen.

Gruß
Jürgen

Nun hat die Ki ihre erste Farbe bekommen. Auf den Tragflächen sind auch schon die Hoheitsabzeichen auflackiert. Leider hat meine Maskierfolie nicht so hundertprozentig angelegen, so das etwas Rot verschwommen ist. aber sowie es ans altern geht, wird das auch noch behoben. Da es sich ja nicht um ein statisches Modell handelt, habe ich aus einer klaren Verpackung einen Kreis geschnitten und lackiert, um einen drehenden Propeller zu simulieren. Möglicherweise werde ich da aber noch mal ran müssen, da er irgendwie zu dunkel ist. Die Flugzeug-Lackierung ist in Imperial Japanes Army Grau-Grün ausgeführt, was aber auf den Bildern nicht so toll zu sehen ist. Für das Rollout werde ich mir auf jeden Fall ne andere Kamera besorgen. Hier noch ein paar Bilder:











Soviel für heute!

Jürgen

Hi Mike.
Dein Propeller sieht um Meilen besser aus. Will meinen Versuch auf jeden Fall ändern! Ist einfach zu dunkel!

Gruß
Jürgen

So, bevor ich mit der Alterung der Nate anfange, steht erstmal die Frage im Raum: Wie kriege ich den Flieger in die Luft? Habe ja schon einige Lösungen im I-Net gesehen, z.Bspl. mit Angelsehne oder auf einem Acrylstab, aber so richtig überzeugt hat mich das nicht. Zumal ich ja quasi auch noch in drei Achsen drehen muß. Nach Unten, Rechts und einem ca. 45° Winkel! Und erschwerend möchte ich von der "Aufhängung" so gut wie nichts sehen! Nach längerem Grübbeln kam mir die Erleuchtung. Da ich meine Dios ja unter eine Plexiglashaube stelle (Staubschutz etc.) warum diese Haube nicht als Halterung in das Dio einbeziehen? Gesagt, getan. Hier meine Lösung:
Man nehme zwei Federstahldrähte 1mm Ø, bohre zwei Löcher in die Tragfläche (möglichst dicht am Rumpf) und stecke die Drähte in die beiden Löcher. Damit die Drähte sich nicht verwinden, werden Abstandshalter aus Acryl eingeklebt. Das Ganze sieht dann so aus:





Als nächster Schritt werden in die Seitenwand der Haube ebenfalls zwei Löcher im richtigen Winkel gebohrt (schräg nach unten, versetzt und rechts gehend). Nun kann das Modell an der Haube befestigt werden. Jetzt natürlich noch nicht endgültig, da ja noch einiges am Flieger zu tun ist.









Dieser Trick mit der Befestigung geht aber nur bei diesem Modell! Jetzt höre ich schon einige meckern: "Da sieht man die Befestigung ja noch mehr als bei Angelsehnen!!!" Wenn ich das so lassen würde, hätten die Nörgler auch Recht, aber das bleibt ja nicht so! Wie ja gerade gesagt, geht das eigentlich nur bei diesem Modell. Es handelt sich ja um einen Kamikaze-Angriff. Und wer schon mal bei Youtube, oder im Fernsehen Dokus zu diesen Angriffen gesehen hat, dem sind bestimmt auch Passagen aufgefallen, wo die Flugzeuge durch Treffer oder aus anderen Gründen plötzlich vom Motor her über die eine oder andere Rumpfseite eine ziehmlich dicke Rauchfahne gezogen haben. Diesen Umstand mache ich mir auch zu Nutzen. Aber seht selbst:





Die Rauchschwade ist natürlich jetzt nur so aufgelegt, zeigt aber doch ganz gut, wie das Gestänge kaschiert werden kann.
So, und nun seit ihr dran mit Lob, Kritik, oder was auch immer.

Dann bis zum nächsten Update!

Jürgen

Langsam gehts auf die Zielgerade!

Wie die Überschrift schon sagt, rückt die Fertigstellung meines Dios in greifbare Nähe.
Im letzten Post habt ihr ja schon die "Stellprobe" sehen können, und auch sicher bemerkt, das das U-Boot recht unfertig aussah. Da habe ich seit dem Abhilfe geschaffen. Das Boot ist jetzt so gut wie fertig. Es fehlen lediglich noch ein paar Kleinigkeiten, die ich dann aber erst anbringen werde, wenn der Turm auf der Dioplatte angetrocknet ist, und die Wellen fertig sind. Sicher könnte man das eine oder andere Teil verbessern, aber ich bin schon froh, das alles überhaupt so hinbekommen zu haben, da ich ja ausschließlich nach Bildmaterial gearbeitet habe. Was die Bewaffnung angeht, war ich da ziehmlich frei in der Auswahl, da fast jedes Boot der Balao-Klasse anders bewaffnet war! Das gilt eigentlich auch für fast alle Aufbauten dieser Klasse. Mal gabs nen runden, mal nen viereckigen Antennenmast, unterschiedliche Periskoptürme etc. etc. Als ob der Kapitän sich sein Boot selber zusammenstellen durfte.
Genug geredet, es folgen ein paar Bilder.





















Wenn ich es schaffe, stelle ich heute auch noch Bilder vom jetzigen Stand der Nate rein.

Gruß
Jürgen

Wie angekündigt, hier noch ein paar Bilder der Nate:











Dann bis zum nächsten Update!

Jürgen

Hi Zwei linke Hände,
Nö, das ist ein Ätzteil aus Amiland. Gibts aber in England zu kaufen. Hier mal der Link dazu:

Propeller

Gruß
Jürgen

Ich habe fertig!

Hier gehts zum Dio!
