Eigentlich wollte ich "nur" die 1/350 Refit Enterprise bauen. Aber irgendwie hielt ich es dann für angebracht, mich erstmal wieder an den Modellbau zu gewöhnen und habe somit die gute Voyager vorgezogen.
Wie sich herausstellte, eine gute Entscheidung. Hatte ich nicht gesagt, es geht um Geduld? Hier nun Geduldsprobe die Erste: Fenster ausfräsen.

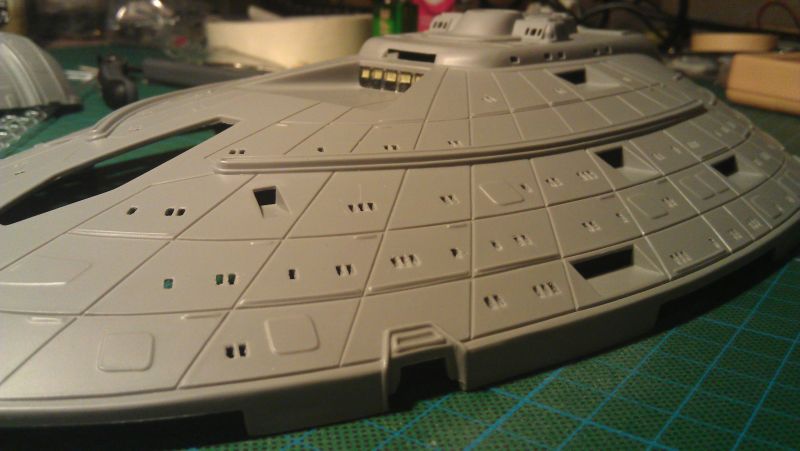

Ja ... ich habe sie ALLE ausgefräst später fülle ich die wieder aus und nicht alle werden erleuchtet sein. Aber damit es einheitlich aussieht ...

Für diese Modell habe ich erst später gemerkt, dass es auch hierfür Photoätzteile gibt. Da ich aber endlich mal loslegen wollte ... muss man es eben selbst erledigen

Und die zusätzlichen Fenster? Ohne Schablone einfach übern Daumen peilen ...

Ich hab son Minibohrer von Proxxon mit regelbarem Netzteil und dazu einen Nullkommairgendwas Fräskopf aus der Dremel-Abteilung. Dann alles nochmal per Feile nachgearbeitet. Mache sind mir noch zu rund (bei der Voyager sind sie ja "leider" eher eckig). Und Entgratet mit dem Skalpell. Was ne Arbeit ...

Schleppend Der Revellbausatz ist zwar die Neuauflage der Neuauflage (glaub ich), aber von Passgenauigkeit haben die bis heute noch immer nicht viel gehört Manchmal weiß ich nicht genau, ob ich es entgraten soll, oder ob es dazugehört ... beschäftige mich gerade mit den Warpgondeln und bohre fleißig die Aussparungen für die Impulsbeleuchtung. Fotos kommen morgen.
Da es am Modell noch so einige Unzulänglichkeiten gibt, studiere ich auch noch sehr viel, was ich alles mittels 0,5 Plastik nachbauen/umbauen kann.

Zitat von »Vykos«

Zitat von »summX«

Ich hab son Minibohrer von Proxxon mit regelbarem Netzteil und dazu einen Nullkommairgendwas Fräskopf aus der Dremel-Abteilung. Dann alles nochmal per Feile nachgearbeitet. Mache sind mir noch zu rund (bei der Voyager sind sie ja "leider" eher eckig). Und Entgratet mit dem Skalpell. Was ne Arbeit ...

Ich Arbeite ja noch am BoP. ( Der BB unter deinem ) Da hatte ich arge Probleme mit der Hitzeentwiklung bei den Fenstern. Nen Passenden Fräskopf ( 0,3 mm ) habe ich leider nicht gefunden. Deshalb musste ich den Bohrer als Fräse nutzen. Was man leider deutlich sieht

Ich glaube, einen 0,3er Fräskopf gibts am Ende nur beim Zahnarzt-Zubehör. Mein Fräser hat 0,8 mm. Ist eigentlich als Gravurmesser deklariert. Kleinere scheint es so nicht wirklich zu geben. Es gibt einen 0,5mm in einem Set bei Amazon für 40 Euro, aber das ist es mir momentan nicht Wert. Mit einem Bohrer gibt es bei mir auch Hitzeprobleme. Der Bohrer setzt sich sehr schnell zu, obwohl ich am Proxxon minimale Drehzahl habe.
Aber abgesehen von den Fenster ... so detailierst Du Deinen BoP sehr sehr schön!

Frank ... was soll ich sagen? Du hast recht aber bis auf einige Male, da mir der blöde Fräskopf "abgehauen" und einige unschöne Kerben ins Plastik gehämmert hat, ich einen "Fräsarm" (ja, ich habe die flexible Welle nicht ) bekam und mehr als einmal Fluchen musste ... ging es ganz gut auch ohne Hitzeprobleme mit dem Fräsköpfchen. Ich werde mir aber noch so einen Handbohrer besorgen!

Das hätten wir schon mal. Wie ich sehen konnte, machen sich nicht viele die Mühe, die Impulstriebwerke zu beleuchten


und hier eine Frage: Wie würdet ihr vorgehen, um den Innenraum zwischen rotem und blauem Licht abzutrennen? Auch so, dass es halbwegs lichtdicht ist, wenn man die Hälften nachher zusammenklebt! Weil so ergibt es LILA


Leider gibt es in der Umgebung hier keine weißen oder klaren Trinkhalme. Alles abgegrasst. Hier auch zu sehen mein Arduino, der im Moment nicht viel macht, ausser mich die Helligkeit testen zu lassen

Hallo Frank,

die Innenseiten sind geschwärzt und "versilbert" Ich meine ehre, wie man da eine Art Trennwand hineinbekommt.? Gute alte Pappe halbwegs zurechtschnippeln und dann hoffen, das es beim Zusammenfügen der Hälften auch oben dicht genug ist?

Klein, kleiner ... es ist die Baugrösse 0805, die hier zum Einsatz kommt. Das Lösten geht recht leicht von der Hand. Zwar sind erstmal 3 rote Leds gestorben, aber von den Dinger hat man ja mehr

Ein defizile Aufgabe, sich von unten an die Öffnung heran zu tasten, um den kleinen Kopf der Led herausgucken zu lassen. Mein Sekundenkleber ist etwas sehr niedrigviskos und läuft überall herum. Naja, wird eh ein Spass, die Mini-Ritzen zu spachteln. Keine Ahnung, wie ich das genau machen werde.



So und hier nur nochmal als Frage: Bevor ich die Teile zusammenklebe ... ich bin einfach nicht mit der Lichtverteilung zufrieden. Ich habe 5mm blaue Leds, einen blauen Strohalm, dahinter Alu-Band als Reflektor. Aber mir ist es immer noch nicht gleichmäßig genug. In der Mitte fällt es zu sehr ab. Hat jemand noch Ideen, ausser zu EL-Folie zu greifen?


Recycling-Tipp: abgeschnittene Led-Beinchen machen sich prima zur weiteren Deko.

Strohhalme innen verspiegeln? Crazy idea! Aber ich werd es wohl mal testen. Eigentlich würden sich dazu echt die Trinkhalme aus klarem Kunststoff besser eignen, aber die bekommt man kaum. Trinkhalme bei Amazon bestellen? Wo gibt es denn sowas???

Zitat von »Vykos«

und hier ( sogar eine Voyager )

https://www.startrek-modellbau.de/index.p…read&threadID=1

Beim letzteren kann ich dir sagen das die Dingen recht gut sind. Ich habe solche in meinem PC Verbaut.

Jetzt eine schöne Satzkonstruktion: Das coole an den Kaltlichtkathoden ist, dass sie sehr warm werden
EL-Folie scheint mir irgendwie praktikabler. Werde mir das im lokalen Elektronikshop mal angucken ...

Ich hab es gestern mit nicht ganz klarem 6mm Schrumpfschlauch probiert. Hat mich auch nicht wirklich überzeugt.

Das blöde ist, auf der Rückseite ist quasi nix, das reflektieren könnte. Muss ich mal Folie einkleben. Ich habe den halben Tag experimentiert und stelle fest, auch nach Lektüre zich anderer Vorschläge ... ich werde es morgen nochmal mit einem transparenten Strohhalm, den ich mir noch suchen muss (die vom Bubbletea-Laden gehen nicht dafür), probieren und diesen mit Wasser füllen. Gut abdichten nicht vergessen Ich habe es heute mit dem blauen Strohhalm probiert und bis auf eingie Blasen, die den Spass verdorben haben, sah es schon besser aus. Dann noch die Enden, da wo die Leds sitzen, mit Alufolie umwicklen, damit das Licht da nicht verloren geht und es scheint besser zu sein, als vorher. Hatte heute noch 3 SMDs drin, um die abfallende Mitte zu erhellen. Was auch gute geklappt hat, jedoch hatte ich dann 3 unschöne Spots, obwohl ich die SMDs so gut es ging versteckt hatte.

Eigentlich hab ich die Faxen dicke mit dem Lichtproblem. Ich habe total Lust, endlich mal einige Großteile zusammenzufügen und nicht immer jeden Abend an der gleichen Baustelle herumzudoktorn. Allerdings ärgere ich mich bestimmt hinterher 10 mal mehr, wenn ich es jetzt nicht löse ;?

So, nochmal bearbeitet: Jetzt klappt es super gut! Ich habe die 3 blauen SMDs in Reihe an 12 Volt auf den Boden der Warpgondeln getackert, dann einen dünnen Streifen Plasticard mit Alufolie umwickelt und als eine Art "Sichtschutz" vor die SMDs gesetzt. Noch im oberen Teil Alufolie verklebt (war zwar Silber lackiert, aber refelektiert nicht so gut wie Alu) und dann ... Strom drauf.
Wenn ich jetzt noch eine vierte SMD verbauen könnte, wäre es sogar perfekt. Aber auf 18V in dem Modell habe ich keine Lust. Foto gefällig?

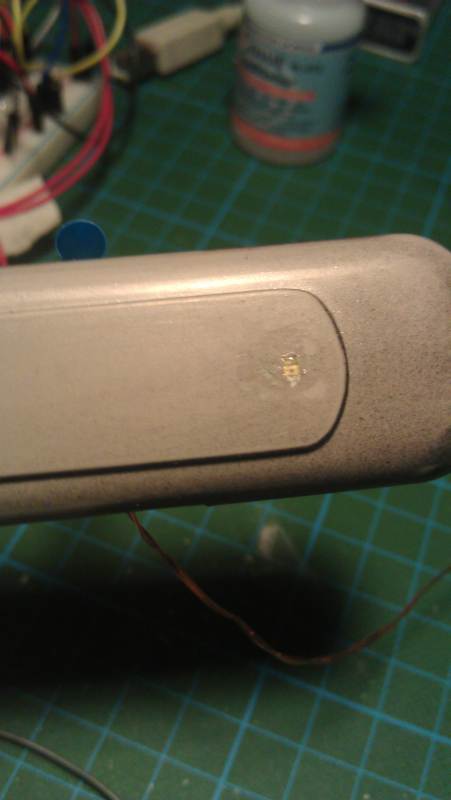

Man kann sowas ja nicht richtig belichten. Aber man sieht die helle Ausfransung ist größer, als auf den alten Bildern. Das menschliche Auge gleicht das etwas besser als, als die Handykamera.

Man sieht ... eine vierte SMD wäre schon gut. Na vielleicht mach ich die noch und schalte sie mit den Positionslichtern zusammen. Mal sehen.

Zitat von »Bochumer Kapitän«

Schalt doch zweimal jeweils zwei SMD-LEDs in Reihe, wo ist da das Problem?
Du musst ja nur den richtigen Vorwiderstand wählen.

lg,
Frank

Ne, Problem ist das nicht wirklich. Ich habe mich ohnehin gegen jede Reihenschaltung entschieden. Nach dem Motto: wenn eine Led ausfällt oder der Widerstand, dann ist ja gleich alles hin. Also alles schön mit Widerständen über die 5V-Schiene. Gibt zwar mehr Kabelsalat, aber das ist Ok.

Zitat von »Bochumer Kapitän«

Mit Kupferlackdraht ist das doch echt kein Problem...
