So hier mein erster Baubericht.

Eigentlich sind Rennfahrzeuge die bevorzugten Modelle von mir, jedoch hab ich am Dachboden diesen Bausatz von 1990 gefunden (Den ich, wenn ich die Nummer richtig interpretier, mal irgendwo gewonnen hab)
Ich dachte: Den Bau ich schnell mal zusammen und dann wieder n richtigen Bausatz.... doch so einfach ist dieser Bausatz aufgrund seiner "Passgenauigkeit" doch nicht

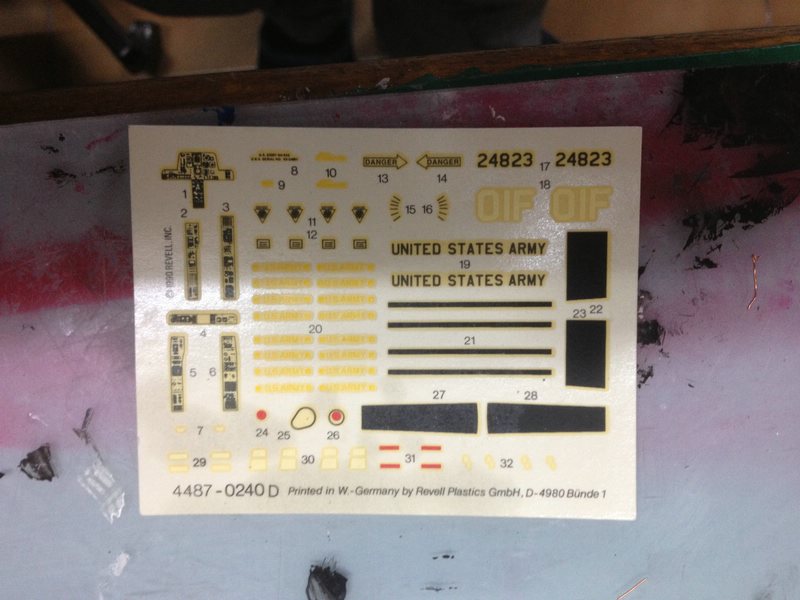

Die Decals kann ich wohl nicht mehr hernehmen xD


So dann mal angefangen.

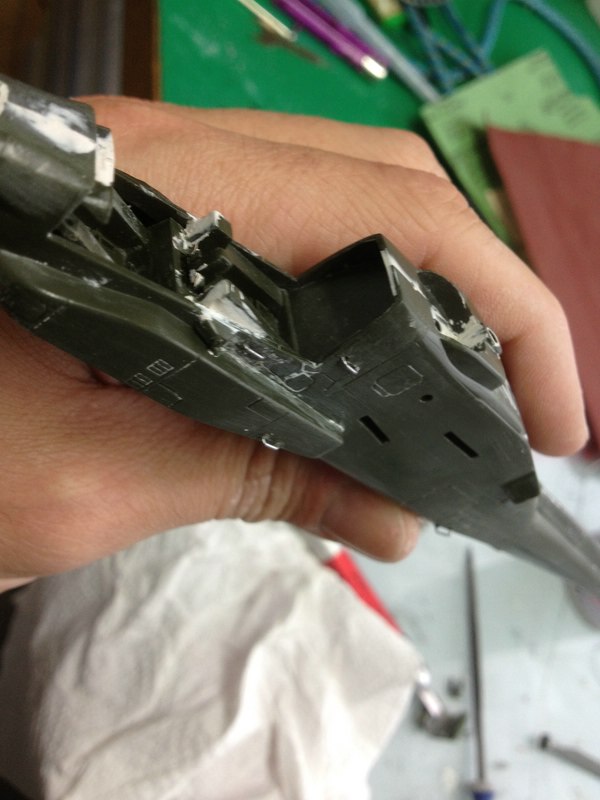

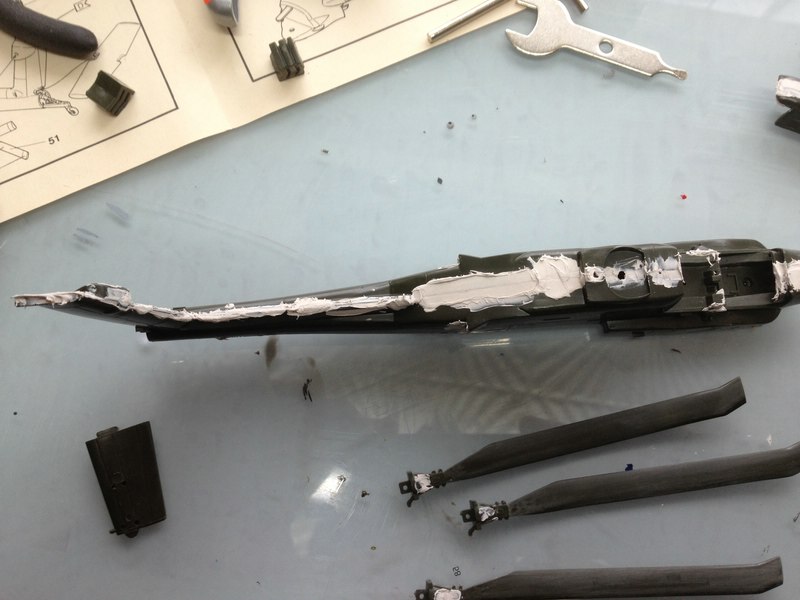

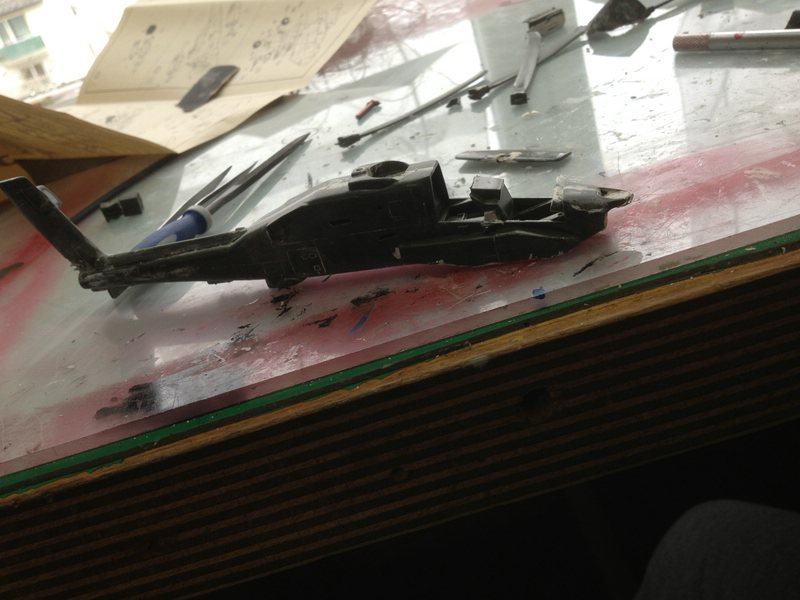

Nachdem ich den Rahmen rausgetrennt und angepasst hab, wurden die riesen Spaltmaße sichtbar, darum erst mal zusammen kleben (die hinteren Lüftungen sind auch ausgebohrt worden)


Die Spalte erst mal verspachteln und über Nacht aushärten lassen


Derweil die Rotorblätter anpassen (Es soll ein stehender Apache werden, darum mit dem Fön die Rotorblätter gebogen nach unten)


So am nächsten Tag erst mal die (viel zu dicke Schicht ) Spachtelmasse abschleifen und die gegossenen Trittstufen durch Draht ersetzen


Jetzt heißts entfetten, Anbauteile anbringen und grundieren


Nachdem ich mir die Anbauteile angesehen hab hab ich mir gedacht: Die müssen detailierter werden

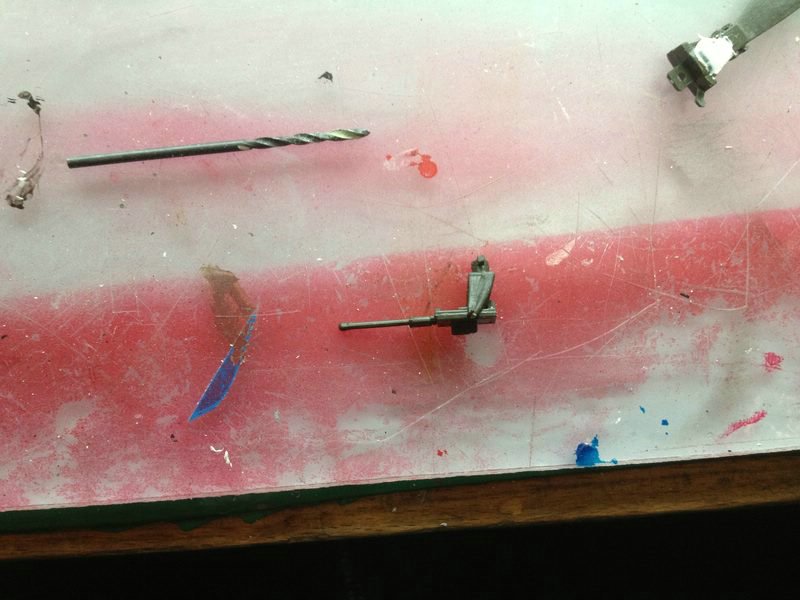

ORGINAL
BAUSATZ

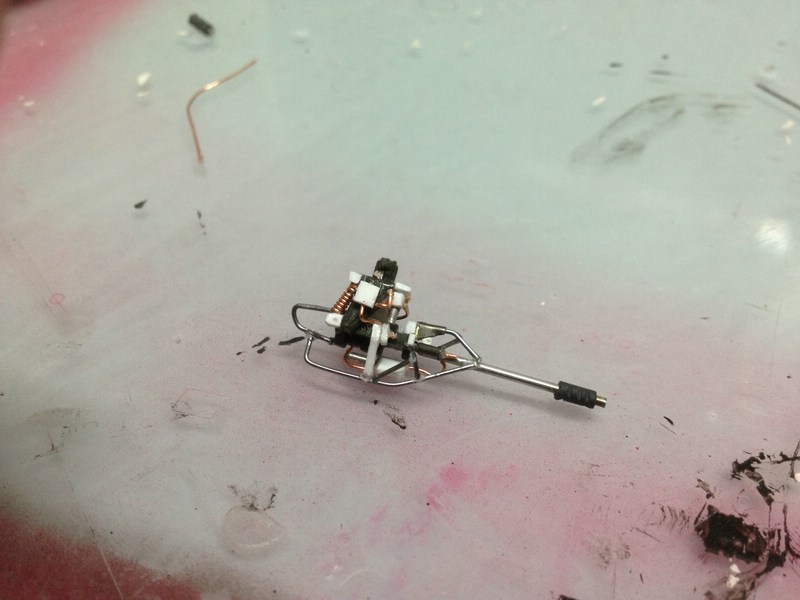

So dann wollen wir mal

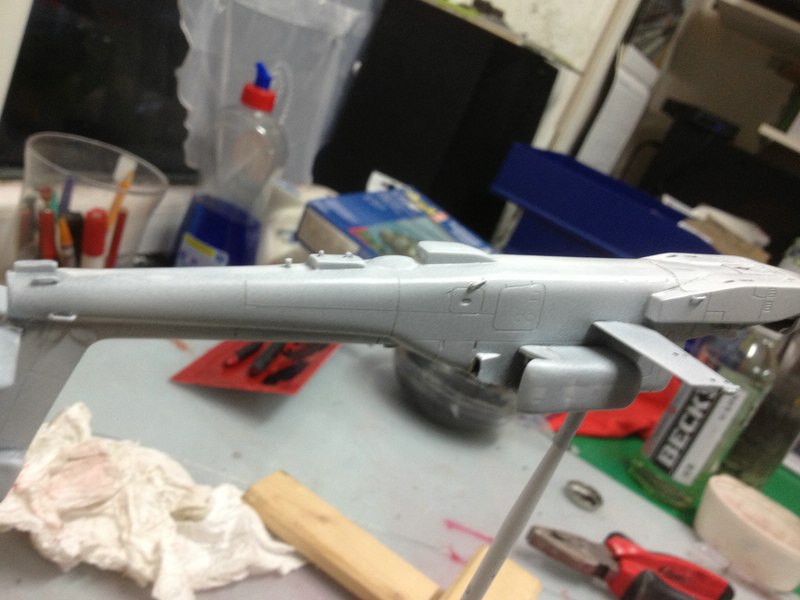

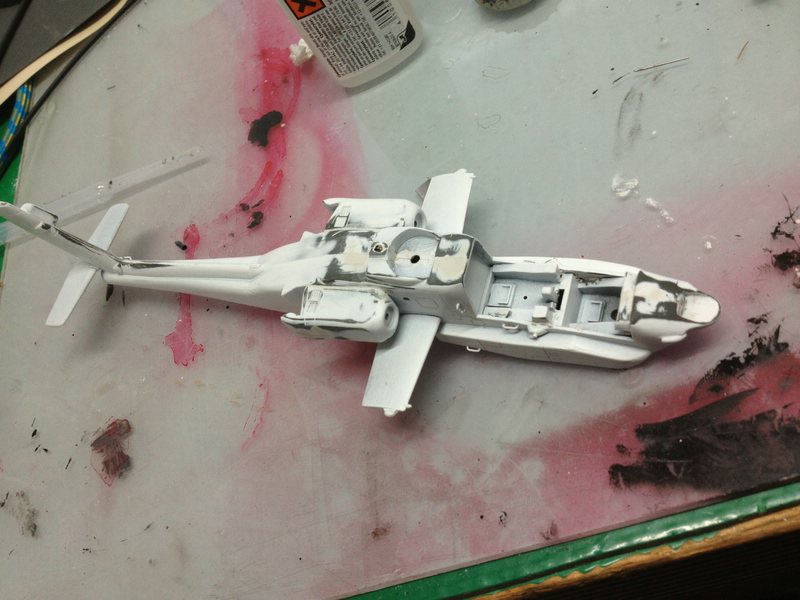

Jetzt noch grundieren und dann reichts für heute xD




Das nächste Mal bekommt der Vogel die letzt Spachtelschicht, Füllerschicht und dann detailier ich die Rotoransteuerung

Bis dann

euer Stefan

Danke für die Blumen

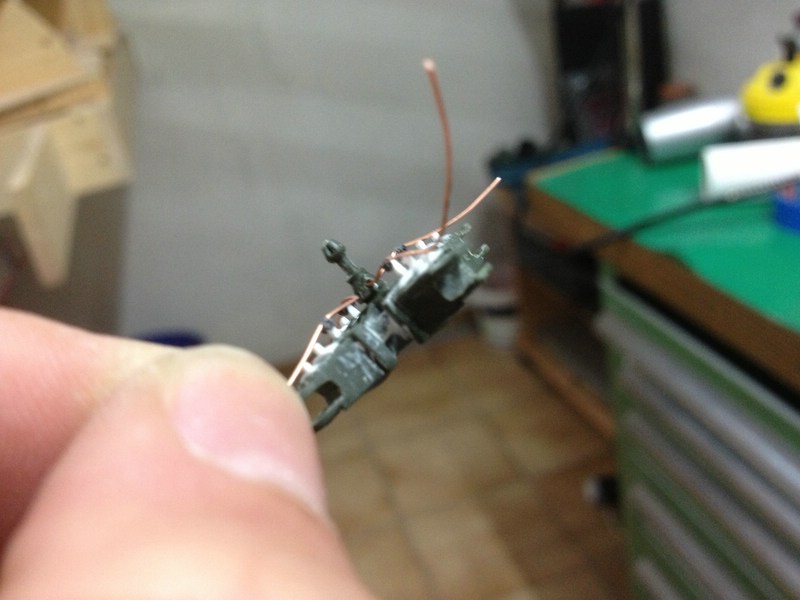

Ne der Lauf ist 1mm Draht. Hatte nichts anderes gefunden. Aber die Idee mit der Kanüle werd ich mir merken

Ansonsten muss ich gucken das ich noch n paar Fotos find. Von der Gun hab ich nur das eine gefunden.

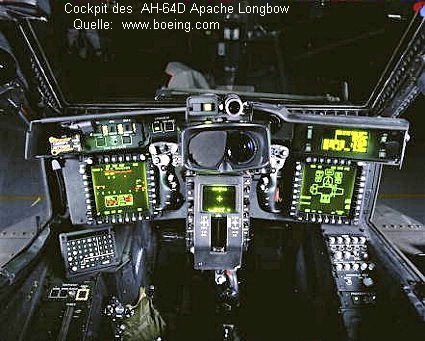

Das Cockpit passt hinterher rein (das hab ich vorher probiert), nur hab ich noch keine Fotos vom Cockpit in Nahaufnahme gefunden, so hab ichs hinten angestellt

So nachdem ich unter der Woche immer wenig Zeit zu bauen hab, hab ich mich heute mal wieder 3 Stunden hingesetzt.

Als erstes hab ich mal die fehlerhaften Stellen nachgespachtelt und verschliffen (hat eigentlich jemand Erfahrung mit anderen Spachtelmassen ausser der von Revell. Ich such da ne Alternative da ich nicht zufrieden mit der Verarbeitbarkeit bin)

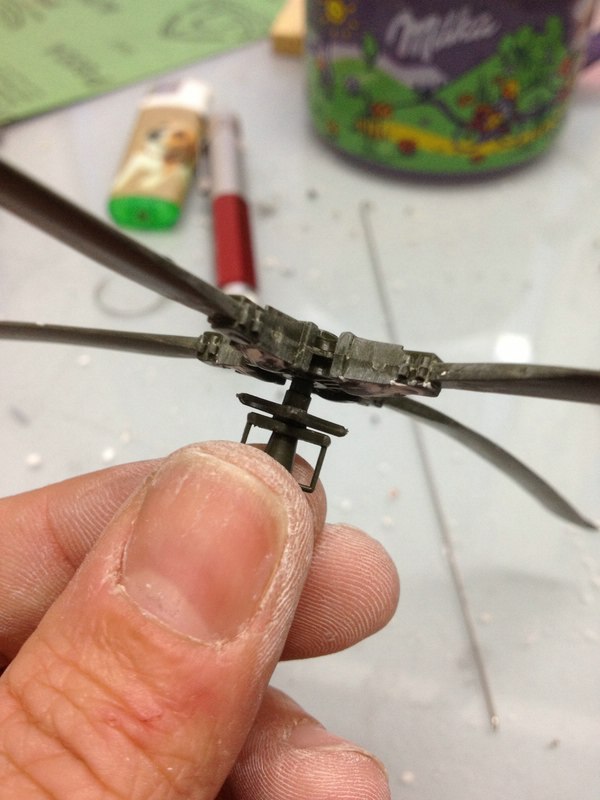

Danach hab ich erst mal den Rotor und die Ansteuerung begutachtet......


Hm.... sieht irgendwie Sch... aus xD

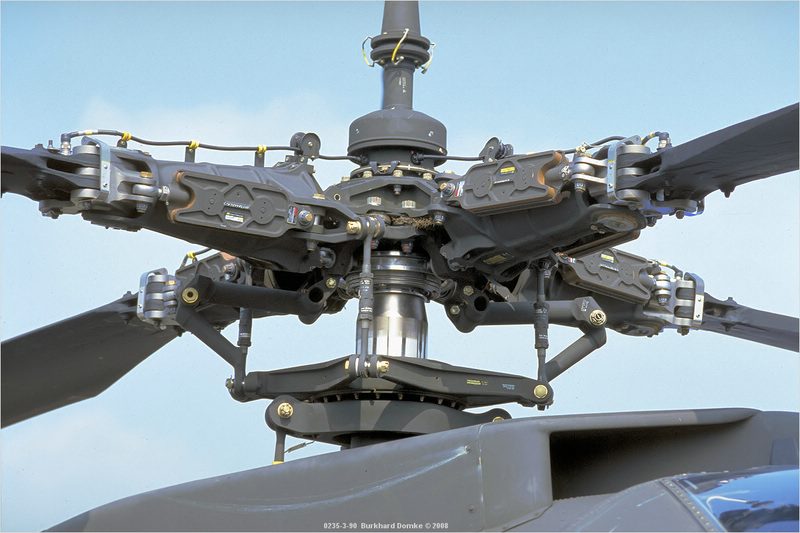

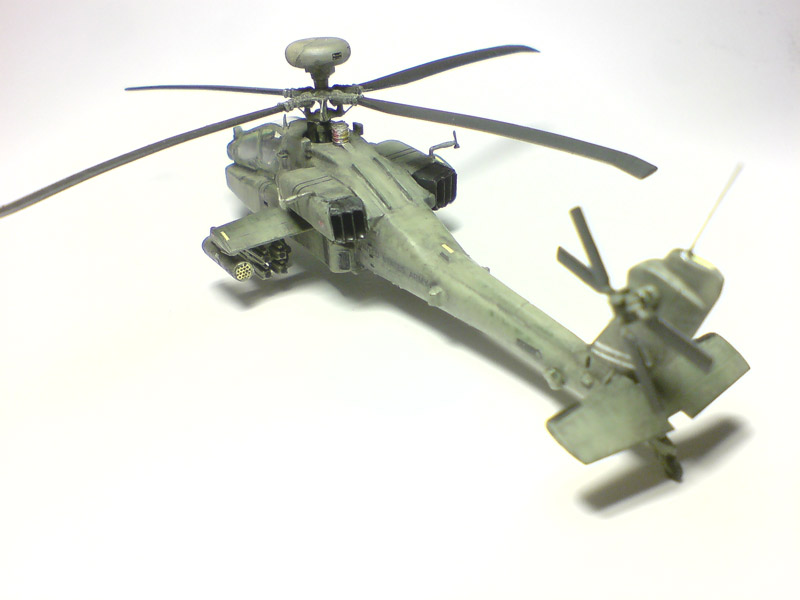

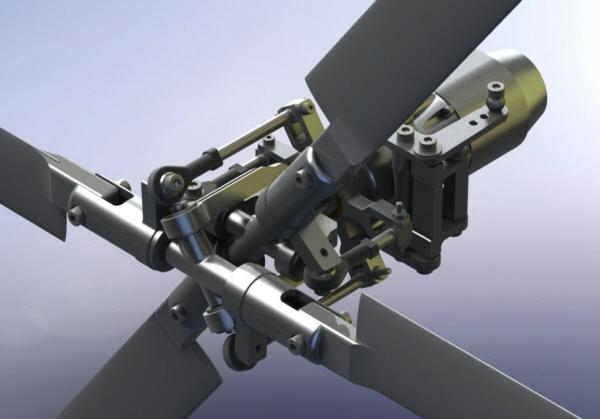

Dann erst mal im Internet gesurft und promt was gefunden


Da hab ich mir ja was vorgenommen
Dann mal losgelegt....erst die Rotorblätter an der Halterung kappen

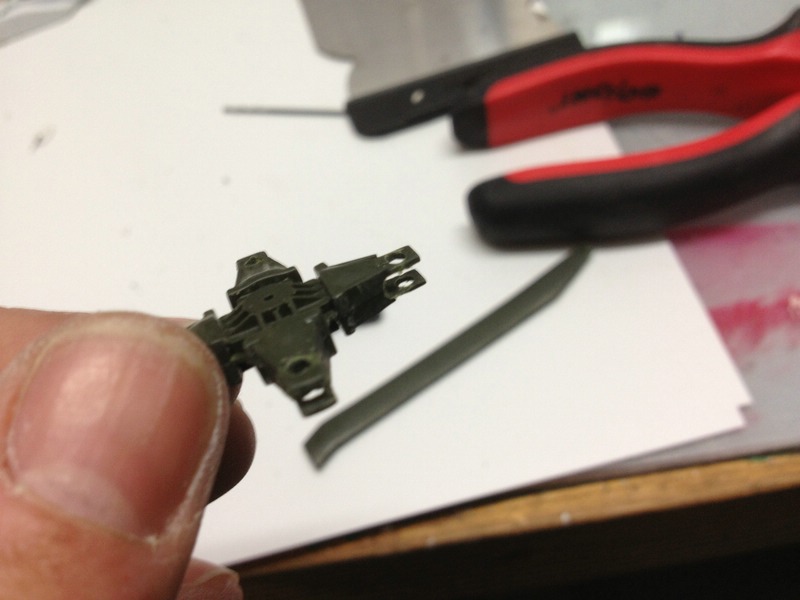

Danach den Blattträger bearbeiten

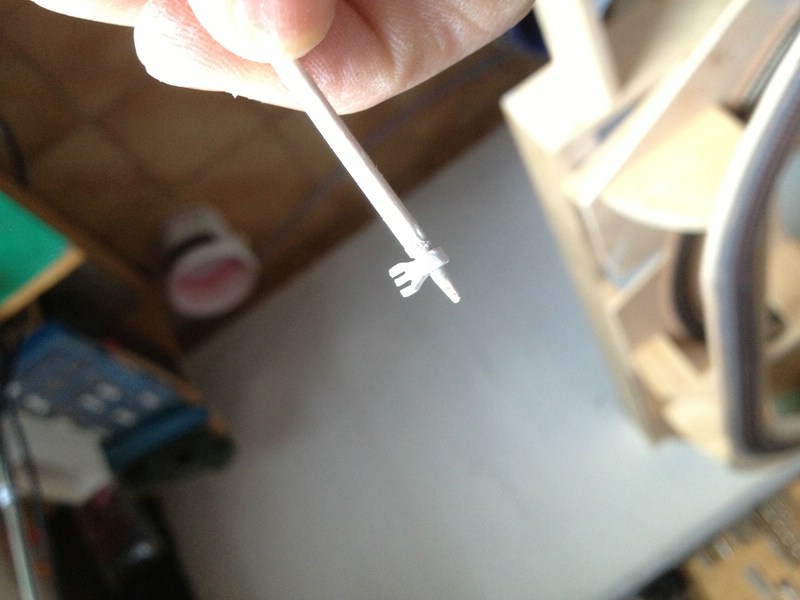

Jetzt aus Sheet die Rotorhalterungen nachbilden (eine Fummelarbeit hoch drei xD)

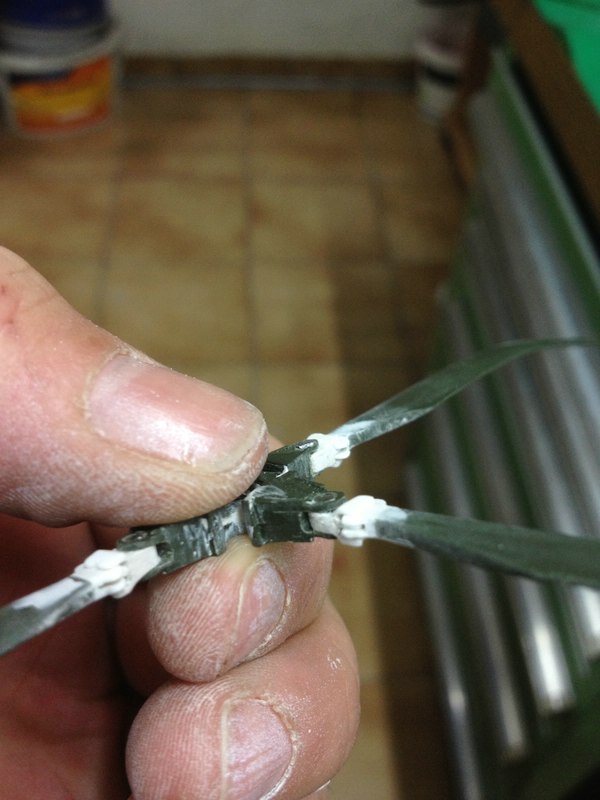

Und Passprobe

So am Wochenende die anderen drei Rotoren machen und dann die Steuereinrichtung sammt Gestänge und Verkabelung (ich hoffe ich schaffs dieses WE)

Bis die Tage.

Ok danke notiert. Morgen gleich mal im Netz gucken.

Danke für die Blumen

Das mit dem Kleber muss ich mal versuchen. Hab nämlich noch 2 Tuben Revellspachtel rumliegen. Aber ich werd mir auch mal eine von den anderen Spachtelmassen besorgen und
einfach mal ausprobieren.

Mal sehen was sich dann noch alles detailieren lässt. Ich denk mal Cockpit, Triebwerkoberseite (da wo der Rotor drauf ist, da ich denk das es beim Orginal nicht nur ne Platte ist wo die Rotorwelle rausguckt), Abgasbleche(sind einfach geschlossene Plasikklumpen, hinterer Rotor und Fahrwerk. Evtl noch die Bewaffnung und n paar Rumpfdetails wie Antennen. Aber dann wars das warscheinlich. Das problem ist das es für ein Modell von 1990 keine Ätzteile gibt

Aber ich hab schon ne Menge Ideen für mein nächstes Modell (Nismo GT-R R34 2003) Da hab ich mich schon mit allem Möglichen zugedeckt. Nur n Motor brauch ich noch da dieser Bausatz leider ohne Motor ist xD

Aber für Ideen und Anregungen für den Apache bin ich gern offen (genauso wie Orginalbilder), da ich als Heli-leie nicht zwischen den verschiedenen Mustern wie AH64A - AH64D longbow unterscheiden kann (nicht das ich n Hybriden bau)

Euer Stefan

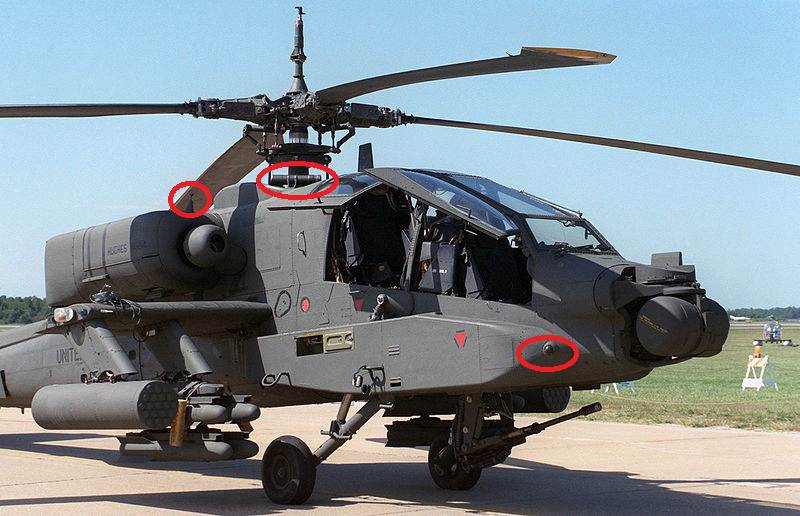

Mir ist auf Fotos z.B. aufgefallen das vor der Rotorwelle, direkt über dem Cockpit, einige Varianten zwei Lufteinlässe haben und eine erhöhte Rotorabdeckung sowie Luftleitbleche über den seitlichen Triebwerken besitzen. Hat das jeder Apache und Revell war da etwas nachlässig oder ist das in späteren Varianten nachgerüstet worden

Also YAH-64 hat keine Hutzen, das andere Bild schon..... Hm das muss ich nochmal im Internet gucken. Mit würd mir besser gefallen.... Ich glaub ich bau den einfach dran. Aber danke für eure Hilfe. Beide Versionen unterscheiden sich optisch nur über den Lufteinlass soweit ich seh. Das heißt nochmal spachteln und schleifen xD das wird noch n scratchbau wenn das so weitergeht. Heut 5 std den Rotor nachmodelliert. Bilder folgen morgen nach dem Verschleifen

Jetzt wo du das sagst. Beim Prototyp fehlt der Käfig über der Bordkanone. Aber du hast recht, ich werd versuchen den Prototyp nachzubauen. Aber die Kanone änder ich nicht mehr ab dafür wars ne zu große Fummelei

So nachdem ich Gestern noch ein wenig gebastelt und heut früh fertig verschliffen hab, hier ein paar Fotos vom Fortschritt

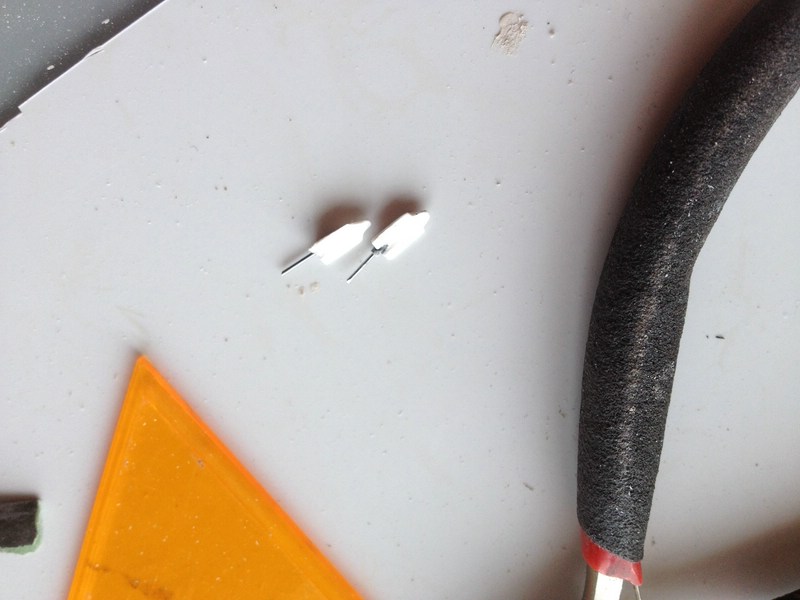

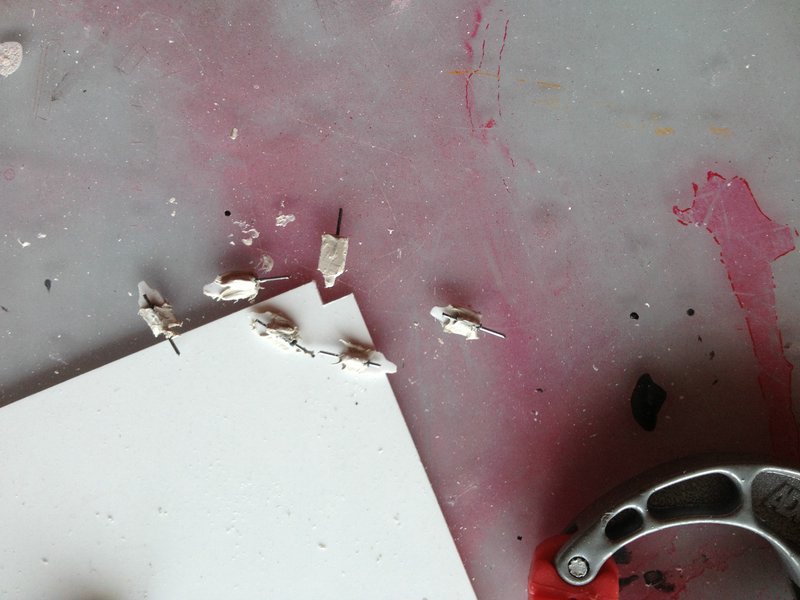

Erst hab ichdie letzten drei Haltezangen aus Sheetplatten und Spachtel gebastelt und mit einem Messingbolzen eingepasst. Danach die Rotorblätter mit dem gegenstück versehen und ebenfalls verspachtelt.

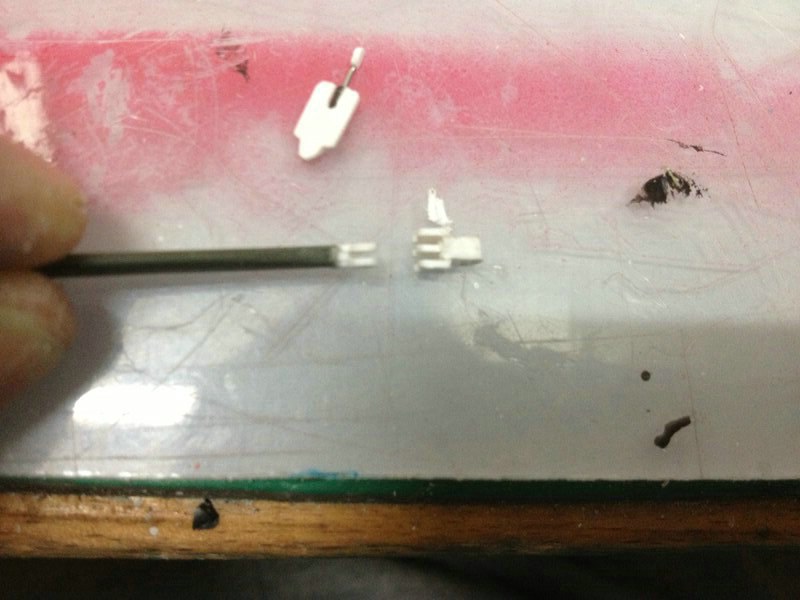

Anpassprobe

Danach die Trägersilouette noch mit Sheet bearbeitet, die Sensorkabel sammt Halterungen (das war ein gefummel mit den Rollen aus 0,5² Kabel Isolierung)

Jetzt die Seitlichen Stabilisierungsgestänge (oder was diese Gestänge darstellen sollen ) aus Sheet und Draht gebastelt und Trocknen lassen

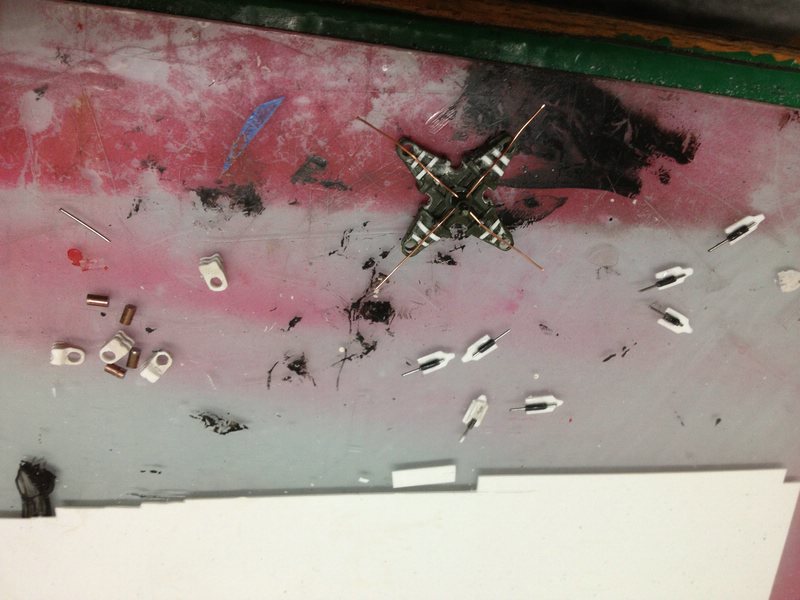

Jetzt die Sensoranschlussstecker aus eben der gleichen Isolierung gebastelt und das ganze Grundiert (das Chaos auf meiner Werkbank bitte nicht beachten xD das ist normalerweise nicht so)


UND DANN KAM MURPHY

Mir fiel die Halterung runter und es brach einiges ab

also Schäden beseitigen und Spachteln (die Leitungen wurden fürs Schleifen weggebogen)

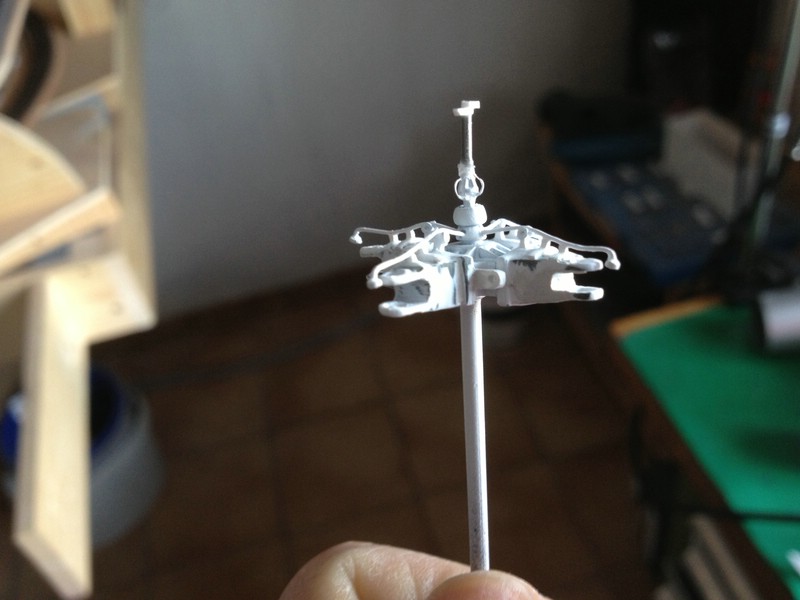

Heute dann Grundierung und Feinschliff bei allen bisher fertigen Teilen

Dann hab ich die Stabilisierungsgestänge gespachtelt und schon mit dem Verschleifen angefangen



So das wars fürs erste wieder. Vielleicht schaffe ich heut noch was, aber mein Plan Den Rotor sammt Gestänge fertig zu bekommen wird nicht ganz klappen

Nachdem ich nun beschlossen hab den Apache im späten Prototypenstatus zu bauen wir noch einiges an Detaillierung nötig sein Das wird doch ein Langzeitprojekt

Also ich freu mich schon auf eure Meinung sowie Feedback und eventuelle Fotos von YAH-64 was man noch detaillieren könnte. Ich versuche so nah ans Orginal zu kommen wie es geht aber ab einer bestimmten Größe der Details wirds schon echt schwierig (siehe Rollenhalter für die Sensorkabel)

Das nächste mal will ich schon alle Gestänge sowie Schrauben und Nieten an den Rotorhalter angebracht haben.Ebenfalls sollen die Teile am Besten schon Grundlackiert worden sein (details folgen beim finish). Mal sehen obs klappt
Ebenfalls muss ich noch das washing üben da ich das noch nie gemacht hab. Vielleicht stell ich ihn auch nur mit leichten Verrussungen am Triebwerk da, da ich ihn eigentlich nicht mit Klarlack lackieren will, (Echte Militärfahrzeuge haben auch keinen drauf) was aber fürs washing von Nöten ist wenn ich richtig liege. (Tips fürs washing werden gern angenommen xD)

Bis die Tage

Euer Stefan

@Mike

Das mit den Musterwirrwar ist so ne Sache. Erst wollt ich das A Muster bauen wies auf der Verpackung beschrieben ist. Doch dann fielen mir die Ungereimtheiten auf. Lüftung etc. So dass ich wissen wollt ob das erst beim D nachgerüstet wurde oder nicht. Das war nicht der Fall, den die Silouette des Revell "A" Musters gibt eigentlich den YAH-64 wieder. Und der YAH 64 ist der Prototyp soviel ich mitbekommen hab Revell hats eben nicht so mit Genauigkeit der Wiedergabe xD

Und danke für die Tips mit dem washing an euch Zwei. Werd ich so umsetzten

Nur Silbern werden die alten Decals net. Ich werd nämlich alles Lackieren und die feinen Beschriftungsdecals hab ich noch von nem anderen Bausatz übrig.( 0,05 mm große Schrift kann eh keiner lesen )
Aber bis dahin ist es eh noch ein laaaaannnggggeeerrr Weg.

In diesem Sinne

Ab an die Werkbank.....

Eine Frage nochmal in die Runde: Ich hab Vallejo Klarlack in matt und gloss. Sind beide auf Acrylbasis. Welches mittel kann ich da fürs washing hernehmen und wo kann ich die bestellen. Bin n Laie auf dem Gebiet und bisher hab ich alle Verschmutzungen gebrushed. Und kann ich Acryl über Wasserbasis sprühen und umgekehrt? Hab bisher immer je Modell eine Basis gehabt. Und auf gut Glück wärs zu schade. Hab halt die Befürchtung das sich die Lacke nicht vertragen und ich evtl beim washing die Lackschichten mit abzieh, da man die Ölfarbe ja mit Terpentin reinigen muss, oder?

Schon mal Danke im Voraus

So hab mir heut mal n Kopf gemacht was ich eigentlich bau und was detailliert wird

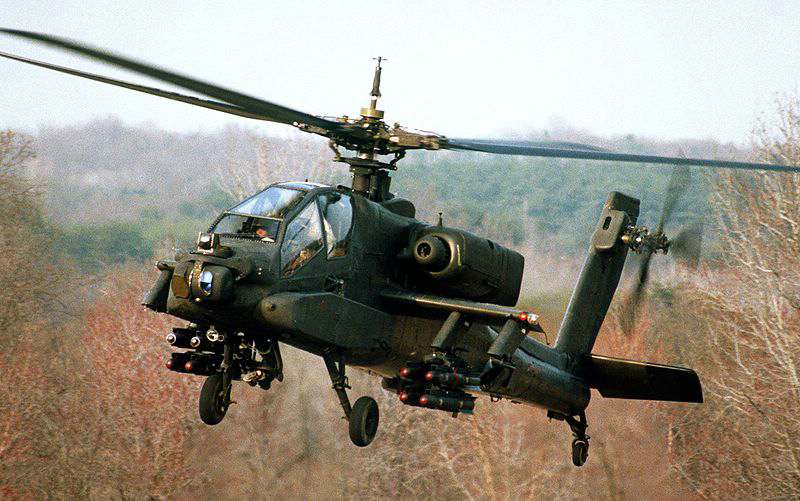

Das soll er werden.... YAH-64 Prototyp (da der Revellbausatz diesem am ähnlichsen sieht) nur die MK wird die spätere Version mit Schutzkäfig


Und detaillieren will ich neben dem Rotor den ich grad mache und der MK folgendes:

Heckrotor

Fahrwerk (das Gestänge ist bei mir nur angedeutet (also Rumpf aufschneiden, Gestänge setzen und verspachteln,mal wieder )

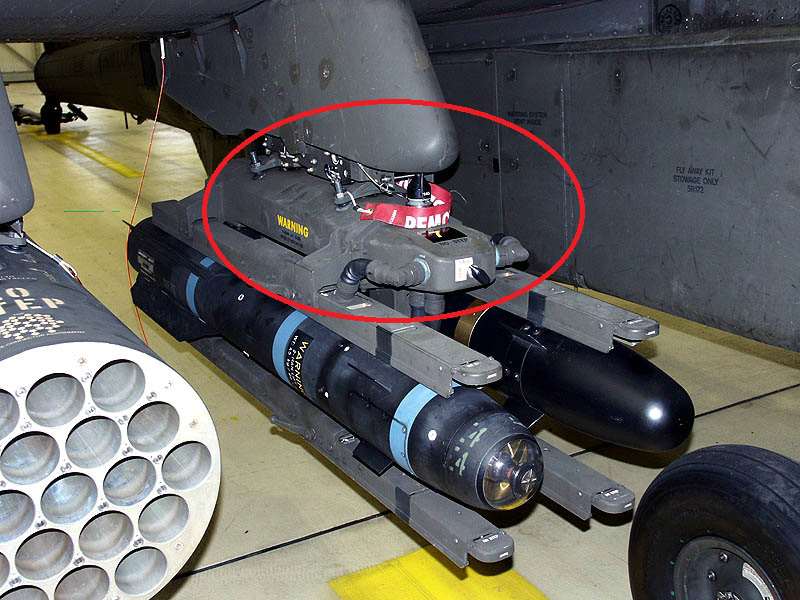

Dann das warscheinlich feinste in 1:72...die Waffenträger

Positionsleuchten und kleinere Details (kein LED aber die fehlenden anbringen und die Grünen durch klare ersetzten)

Frontkamera

Cockpit (wär ja schlimm wenn nicht)

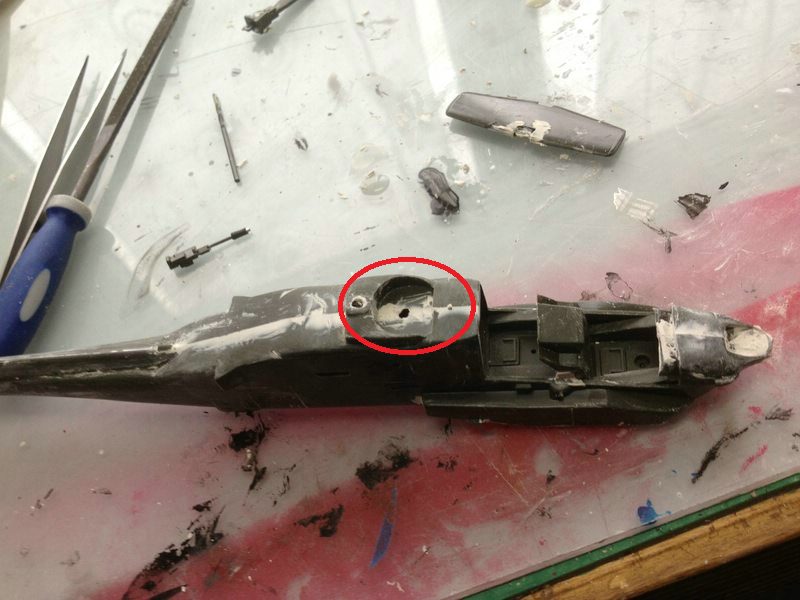

Sowie die Rotoransteuerung in die Tiefe des Modells(zum Teil jedenfalls da ich keine plane Fläche will wo einfach der Rotor draufsteht)

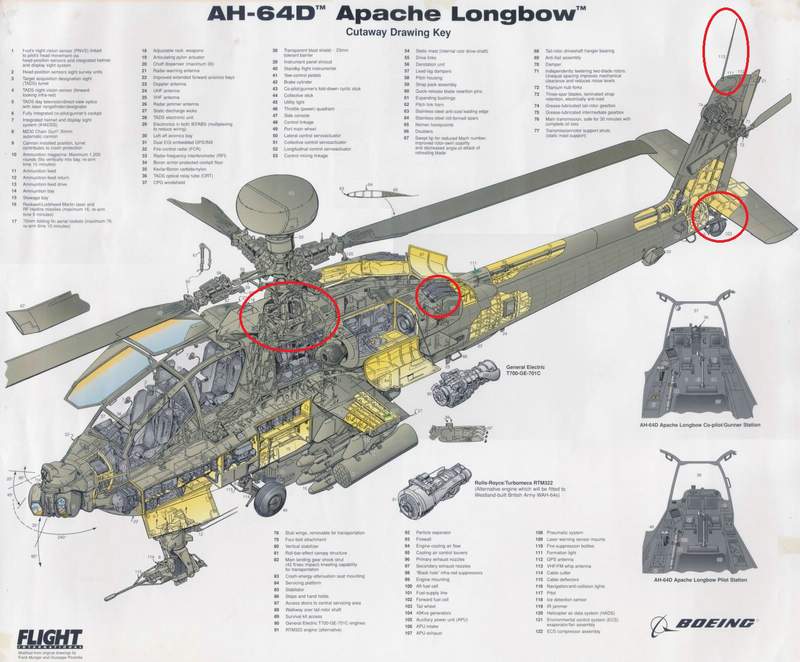

Hab dafür eine Bauzeichnung vom Apache gefunden. Ist zwar vom Longbow doch die Technick im Inneren hat sich seitdem nicht viel verändert(hoffe ich zumindest )

Die anderen Markierungen betreffen die hintere Entlüftung und die Abgasbleche die bei mir ein unförmiger Klotz sind, das Heckfahrwerk, sowie einige Antennen und Bleche die ich auf Fotos eines YAH 64 auch schon entdeckt hab

Das Zeitlimit wird hiermit auf unbegrenzt hochgesetzt xD Ich werde auf jedenfall beim nächsten Modell erst planen, dann bauen aber jetzt steht die Rahmenhandlung

Ich hoffe ihr verfolgt den Bericht weiter und ich sorge für wöchentliche Updates

Ich bedanke mich schon mal bei Mike, Tomcatter und henry für die Tips und für eure Gedult mit meiner Fragerei

In diesem Sinne, zurück ans Reißbrett

@Mike

Ich weiß aber darum hab ich ja das Zeitlimit auf: Unbegrenzt hochgesetzt.

Ich schätze 3-4 Monate werd ich locker noch brauchen, vorallem wenn man bedenkt das ich fast nur am Wochenende Zeit hab.
Aber aus dem "hässlichen Bausatz den ich schnell mal zusammenfriemel" ist mittlerweile ne kleine Leidenschaft geworden und
mein nätürlicher Drang zum Perfektionismus den ich jetzt entwickelt hab, zwingt mich förmlich dazu xD

Ich werd auch den Rahmen nochmal zum Teil aufdremeln um das Rotorgetriebe richtig darstellen zu können. Aber ich finde wenn
er am Ende mal so wird wie ich mir das vorstelle, wird es ein heißes Teil werden. Hab dafür sogar meine bevorzugte Baurichtung
Motorsport auf Eis gelegt und meinen Nismo wieder eingemottet.Ich seh den Apache auch zusätzlich als Testmodell ob es mir eher
gelingt sowas umzusetzten oder ich lieber bei den weniger detaillierten Modellen bleib.

Nur vorm Lackieren und washing hab ich bammel, aber bis dahin hab ich eh noch ne Menge zeit und übe derweil an den HO Fahrzeugen
meines Vaters wenn sich etwas Zeit ergibt, nur erwischen darf er mich nicht sonst
Wo kann ich eigentlich so washing Farbe bestellen?

So genug gebrabbelt
in diesem Sinne

zurück an die Werkbank
