hier stelle ich euch meinen Entwurf eines sich bewegenden Steuerrades vor.
Es soll sich analog zum Ruder bewegen und den Eindruck einer tatsächlichen Rudersteuerung hervorrufen.
Allerdings wird es durch einen zweiten Servo am Ruderservo-Ausgang betrieben.
So kann man weiterhin das Deck / Ruderhaus abnehmen und hat nur eine lösbare Kabelverbindung.

Zuerst habe ich mir zwei kleine Seilrollen in den richtigen Größen herausgesucht,
zwei passende Achsen geschnitten und die Größe des mechanischen Aufbaus in etwa festgelegt.
Dann habe ich einen passenden Gummiring gesucht...
Wobei ich feststellen musste, dass bis auf einen alle zu dick waren.
Gottlob hat dieser eine die passende Länge!
Nun ging es an die Achsdurchführungen.

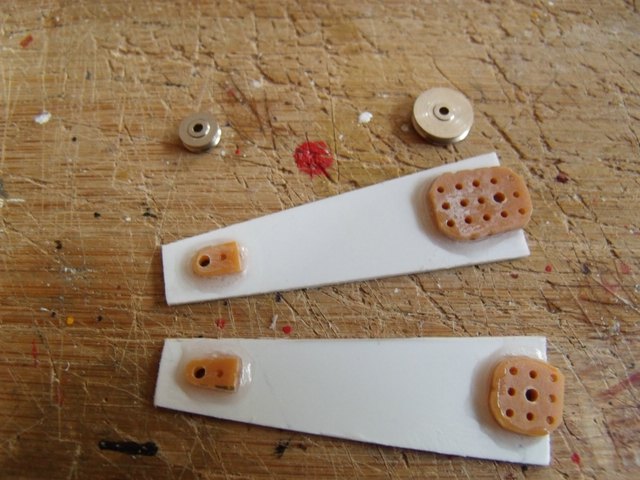

Diese habe ich aus Resten einer Platine gemacht, die stabiler und abriebfester als Polystyrol ist.
Die Achsdurchführungen wurden dann auf zurechtgeschnittene 1 mm Polystyrolstücke geklebt.

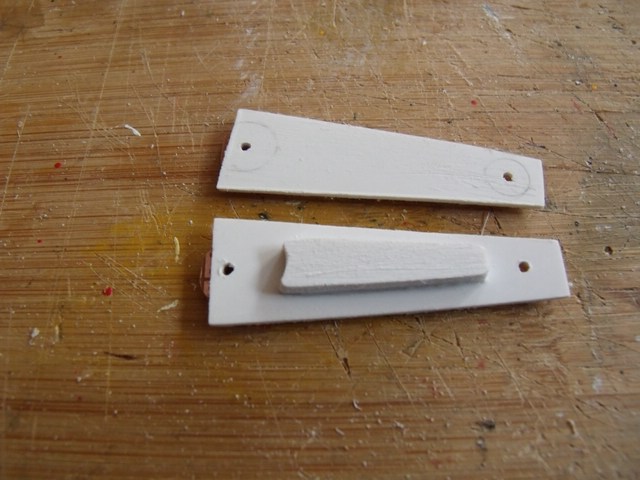

Auf der Innenseite wurde ein "Abstandshalter" aus einer PS-Platte zugeschnitten und verklebt.
Dabei war wichtig, genügend Spielraum für die Rollen und das Gummiband zu lassen.



Beim Test lief dann alles zufriedenstellend.



Zum zusammenkleben wurde das Gummiband natürlich wieder entfernt.
Dann muss alles noch sauber ausgeschliffen werden, damit keine Klebstoffreste stören.



Und der Test:
Funktioniert es nun?



Und ob!
Alles tadellos.


In Kürze geht´s weiter...
