Danke Ray.

Ok, jetzt mal etwas, bei dem wir Jungs uns besser auskennen: Wummen.

Oder zumindest meinen es zu tun.

In der Modellbau-Vergangenheit waren die Geschütze meist Rotationskörper und erst in größeren Maßstäben wurden Details wie Zündpfannen und Wappen nachgerüstet. Das war Einzelanfertigung oder komplexer Guß. Die Ausrede des Aufwands gibt es jetzt nicht mehr. Deshalb habe ich endlich mal die neuen Geschütze meiner Vic fertig gemacht. Einfach mal als Diskussionspunkt.

Die von uns meist gezeigte Variante mit offen liegender Zündpfanne und ohne Tompion (Holzstöpsel vorne)
ist halt einfach so, wie wir die Dinger aus Museen und von Wracks kennen. Doch im echten Seefahrerleben war es wahrscheinlich meist anders, diese Erscheinung sah man wohl eher selten. Es gibt genügend Anordnungen, Berichte und Wrackfunde, die die Geschütze in der mir wichtigen Zeit als meistens "geladen" beschreiben. Das heißt auch, dass die darin gestaute Pulverladung wasser- und feuchtigkeitsgeschützt sein musste. Dafür verwendete man vorne die Tompions, einfache Holzdrehteile als Stöpsel. Auf vielen Gemälden sind die weiß zu sehen.

Auch das empfindliche Zündloch musste geschützt werden. Dafür gab es Bleiabdeckungen, die dieses und - wenn das Geschütz damit ausgerüstet war - das Steinschloss schützte und vor allem auch das Loch gegen Feuer und Funken versiegelte.

Wenn das Geschütz bereit für das Gefecht gemacht wurde wurde der Tompion spätestmöglich entfernt und auch die Abdeckung des Zündlochs kam erst kurz vor dem Schuss weg.

Somit gab es im echten Leben eigentlich hauptsächlich folgende Zustände:
- Gestaut, verzurrt, ausgerannt mit Abdeckung über Zündloch bzw. Zündschloss und mit Tompion
- kurz vor dem Schuss ohne Abdeckung über Zündloch bzw. -schloss und ohne Tompion

Somit kommt hier der Dreiklang mit Pfanne, Schloss und Abdeckung.





Und hier der Fünfklang der für die Vic benötigten Geschütze:
32 Pfünder medium unteres Batteriedeck, 24 Pfünder medium mittleres Batteriedeck, 12 Pfünder lang oberes Batteriedeck, 12 Pfünder medium Back, 12 Pfünder kurz Achterdeck.

Die klassische Darstellung "pur"








Zündschloss. Hierbei ist zu überlegen, auch der Tompion könnte gesetzt sein, falls der Feind noch nicht in Schussweite ist.








Und mit Abdeckung und Tompion.







Die Farbigkeit der Bleiabdeckung habe ich den Artefakten aus Thorsminde angepasst. Auch die Löcher der Befestigung. Daraus ergibt sich auch die hintere Befestigung über den Ring, alle anderen Bindearten würden abrutschen.
Die Farben der Tompions - Holz natur, weiß, rot - sind den Artefakten und Gemälden entnommen, sollten am Modell natürlich einheitlich sein. Wahrscheinlich waren die holzfarbenen die am Meisten anzutreffenden, da die Tompions ja als 10er-Drehteil als Rohling mitgeführt wurden und bei Bedarf einfach losgesägt wurden. Ob dann jedesmal gepönt wurde wage ich zu bezweifeln.


Hier noch zwei Maßstabsbilder :-)






XXXDAn

Man lernt nie aus, man lernt nie aus.

Da zeigt man diese Steinschlösser schon seit nunmehr 10 Jahren mittig über der Zündpfanne des Rohres sitzend, da kommt dann der Hinweis von anderer Seite, dass dem nicht so sei, die Dinger sitzen außermittig. Und dann die wenigen Bilder im Netz nochmals aufmerksam angeschaut, und tatsächlich.

Sodele, das Gunlock ist an die richtige Stelle verschoben, ich hoffe jetzt etwas näher dran am Original :-)

Steuerbords an der Zündpfanne des Rohrs angeflanscht, der / oder die Haltebolzen gehen waagrecht durch diese durch und das Rohr selber muss somit nicht geschwächt werden. Die Pfanne des Schlosses ragt über die Pfanne des Rohres.









Auch bei der Bleiabdeckung gab es entsprechende Änderungen, die Haube wanderte etwas aus der Mitte



Dementsprechend gibt es wieder die 3 Varianten der Darstellung, mit Abdeckung, Steinschloss und offene Zündpfanne.



















Am Steinschloss merkt man , dass der Drucker am Limit ist, und wenn dann noch die Metallfarbe draufkommt wird das im Close-up doch etwas verwaschen. Hier das Schloss nur mit Primer, der schmiegt sich besser an.







Und hier noch die größentechnische Verortung.






Enjoy :-)

XXXDAn

Aber natürlich gibt es die auch!



Bätsch!

XXXDAN

Zeit mal wieder an der großen Launch weiterzumachen.

Die Masten wurden überarbeitet, die Details von David Steel 1797 übernommen.



Ich beobachte immer wieder, dass dünne Druckteile wie Ruder und Masten sich nach dem Bemalen verziehen. Siehe obere Bildhälfte.



Nach einem kurzen Bad in heißem Wsser sind sie wieder gerade, siehe untere Hälfte :-)

Das Rigg der Launch habe ich noch vereinfacht und verschiedene Quellen zusammengefügt. Die Augbolzen wurden wie bei den Booten der Hermione nicht mehr oben auf dem Dollbord befestigt sondern darunter auf den Spanten. Sieht viel aufgeräumter aus. Hier das erste Dummi-Rigg mit den neu positionierten Belegpunkten.



Fertig geriggt sieht das dann so aus. Eigentlich wollte ich ohne Stag arbeiten, aber durch die störrischen Takel ist das kaum ohne Krümmung möglich. Das Großstag sollte dann natürlich zum Fuß des Fockmasts gehen.











Hier die Belegpunkte im Detail. Das laufende Ende ist um eine Klampe gelegt, aber noch nicht aufgeschossen.







Und auch die Segel harren schon der Weiterverarbeitung :-)



XXXDAn

Nachdem ich die Segel geschrottet habe gibt es an der Stelle eine Zwangspause zum neu Weben. Da das Tagesgeschäft dazu gerade dazu wenig Zeit lässt, dauert das halt länger.

Deshalb geht es als Zwischenmahlzeit gerudert weiter. Laut Ausrüstungsliste hatte die Victory eine 24 Pfünder Carronade für die große Launch dabei, für Landungsoperationen und ähnliches. Zeit diese kleine Vignette weiterzumachen.

Dazu hab ich einen 24er meines Constitutionmodells akquiriert, die vordere Bank entfernt, die zweite verstärkt und schon ergibt sich eine passable Auflage. Dazu noch die Swifelguns aus der Marsen der Cosnstitution und los gehts.

Zuerst die Länge des Brooktaus geprüft.





Zum Riggen der kleinen Blöcke ist die grüne Unterlage gut, da man hier zwei Nadeln als Haltepunkte einschlagen kann. Die Blöcke selbst wurden wie schon beschrieben im Schraubstock gestroppt.



Und dann war es schon fertig :-)













Die Werkzeuge für die Carronade sind schon dabei, in Vergleich zu den anderen Geschützen eingekürzt, die Kugeln sind im Rack schon tief im Boot gestaut, es fehlen noch die kleinen Salzkisten für die Pulverkartuschen und eine Werkzeugkiste.

Enjoy, Danie

Und ich freue mich immer wieder an den im Druck mittlerweile möglichen feinen Strukturen. Wieder mal Teile, deren Durchmesser halb so breit ist wie meine Papillarleisten :-)



XXXDAn

Der Sekundenkleber hatte bei den gerollten Segeln Spuren hinterlassen, die bei den offenen Segeln doch gestört hatten. Damals hatte ich die Segel irgendwie angestrichen bzw eingefärbt. Diesmal hab ich wohl die falsche Farbe genommen, und damit sowohl die Nähte zugekleistert als auch in der Transluszenz Pinsel-/Farbstreifen erzeugt ...

Wie behandelst du die Segel bei deinen Modellen? Zuerst Tapetenkleister? Und dann ganz dünn nit dem Farbton drüber? Oder läst du sie à la Natüre?

XXXDAn

Ich glaube das Sprühen ist der wichtige Unterschied. Mit Pinsel gibt das im Durchlicht schnell Spuren.

Welchen Kleber noimmst du, da der Sekundenkleber bei mir doch immer etwas unangenehm glänzt?

Lieber Gruß, Daniel

Ich war auf Modellbauentzuch, keine Zeit was zu machen und nicht ein Mal um das schon Gebaute zu dokumentieren.

Die besegelte Variante der Launch muss gerade hinten abgestellt werden, Marderschaden, die haben das Segel angebissen ...

Deshalb ging es mit der Variante weiter, die mit Davit ausgerüstet zum Anker Losbrechen und Fischen ausgerüstet ist.

Das war der erste und letzte Stand.







Zuerst war da mal die Frage, wo kommt das hochgeholte Kabel hin? Instinktiv hatte ich das ja beim ersten Test im Bug verstaut.



Doch um am Bratspill einen Flaschenzug ansetzen zu können kann dieser eigentlich nur nach vorne gehen und das Kabel dementsprechend nach hinten.
So habe ich mich für die Schiffsmitte als Lagerort entschieden, ist auch besser austariert und im weiteren sieht man auch, dass das so gut ist.



Aber zuerst ein bisschen Kleinvieh, macht auch Mist ;-)

Die Flaschenzüge werden vorkonfektioniert, dieser hier soll locker hängen, deswegen habe ich ihn mit Tapetenleim in Form gebracht



Auch Draggen und die Schöpfkellen haben sich eingefunden.



Zum Einbinden der Ankertrosse habe ich eine Pinzette in meinen Schraubstock eingespannt.





Und dann noch eine schöne Bucht gebaut.



Und hier ist es schon, das Kleinvieh.



Und jetzt wurde es angenehm spannend, aber schaut selbst ...























Während 2 Jungs den Flaschenzug sichern, wird auf der anderen Seite gerade die Spake gewechselt. Der Unteroffizier hat sein wachsams Auge über dem ganzen Vorgang, während ein Mann schaut, ob sich hinten am Kabel was tut. Im mittleren Bereich hält 1 Mann das Kabel stramm und klariert es sauber. Das hätte vorne im Bug mit Sicherheit nicht geklappt, so überlaufen wie es da schon ist.

Wohl bekommts, DAniel

Moin mein junger Padavan :-)

Ich bin entsetzt! Ich und drucken?!? Wo kämen wir da hin? Nein, meine Werkstatt hallt wider von den Schreien kleiner Preiser-Männchen, denen Arme und Beine gebrochen wurden, deren Leiber geschunden und zerstört wurden um daraufhin wieder neu zusammengesetzt zu werden!

Und die Uniformen, die sind im Programm von Skalpell und Pinsel schon mit eingebaut, ja so ist das ;-)

Ne ohne Flachs, es gibt wenige gedruckte Figuren, die die Seele innehaben, die ich mir für meine Belegschaft wünsche. Selbst ich, der weiß wie es gehen sollte, bekommt keine Figuren hin, die annähernd gleiche Lebendigkeit in den Posen haben, wie wenn Finger und Gefühl die Figuren neu zusammensetzen. Ich hatte eine Belegschaft für das Spill schon programmiert und probegedruckt, mit vielen Varianzen in Haltung und Staturen, doch die Ergebnisse waren Klassen unter denen meiner konventionell geformten Figuren. Und die gingen auch noch schneller als Programmieren, und ich konnte sie beim Bauen immer wieder am Einsatzort prüfen und sofort nachkorrigieren.

Selbst bei großen Könnern wie den Figuratisten unseres Dioramenbauer im Segelschiffsmodellbau.com, der mit den besten klassischen und digitalisierten Figurenbauern zusammenarbeitet, ist der Unterschied beachtlich. Die digitalen Figürchen sind immer noch Figürchen und keine höchst lebendigen, agilen, zupackenden, schwitzenden und stinkenden Seebären so wie der klassische Figurenschnitzer dort sie hinbekommt. Ist leider noch so ...

Und vor allem es ist so wie es ist: So ist JEDE Figur ein Unikat!

XXXDAn


PS: Traditionellerweise baue ich den Zweispitz der Offiziere klassisch aus Papier, der klassische Kinderhut, nicht aus A4 sondern ca. 7 mm x 12 mm. Ist jedes Mal ein Geviehe. Vielleicht drucke ich den das nächste Mal, die dazu benötigte Lebendigkeit bekomme ich evtl. doch hin und individuell aussehende Einzelstücke brauch ich hier auch nicht unbedingt ;-)


PPS: Und ja, lass uns per PN abstimmen, vielleicht will ja noch jemand mit? Ich schlage Ludwigsburg vor.

Käpt dafi, persönliches Logbuch, Nachtrag:

Neulich war es wieder mal soweit, öffentliches Vorbasteln auf der Spielemesse in Stuttgart. Hatte wieder einiges an Material dabei.



Kleine Erinnerung an Èvian :-)





Und meine Soleil in der vollen Sonne - einfach SCHÖN!





Eines meiner Themen war der Vergleich zwischen den Teilen, die aus dem Bausatz kommen und dem, was man daraus machen kann. Hier der Vergleich der beiden oderen Decks.









Und wie üblich kam das leibliche Wohl auch nicht zu kurz, Kürbis-Süßkartoffel-Karotten-Kartoffel-Ingwersüppchen, legga :-)



Wohl bekommts, Daniel

Bevor es auf die Messe ging, ging es natürlich rund bei mir - die Fetzen flogen mal wieder.



Eines der Themen, die ich zeigen wollte, waren ja die Gegenüberstellung der original Bausatzteile und das, was man dann doch daraus machen kann. Dazu mussten die Decks vorbereitet werden.
Zuerst mussten die alten Grätings runter. Dann die guten Teile des Decks mit Gaffer Tape geschützt und mit der groben Feile die alten Sülls runterschleifen ...



... und die Reste mit der Klinge abgezogen ...



... oder der feinen Feile nachgeholfen.



Für den Feinschliff hatte ich ein Leistchen auf die richtige Breite gesägt und mit Sandpapier beklebt und konnte so eine schöne glatte Fläche hinbekommen.



Da die neuen Sülls auch den Durchgang verkleiden sollen, habe ich die Öffnungen der Niedergänge etwas aufschneiden müssen. Eine rote Stiftbreite dient als Markierung.



Auf dem Oberdeck war das kniffliger, da das Deck nicht halbiert ist. Aber auch hier, erst die Gräting rausschneiden ...



... mit der flachen Klinge die Sülls rausschneiden und analog zum unteren Deck nachbearbeiten.



Bei den hinteren breiten Öffnungen hab ich mit dem Skalpell einen 45° Entlstungsschnitt gesetzt, dann war horizontal weniger Material abzunehmen.



Dann ging das mit der Klinge viel leichter.



Und dann wieder Ausschnittsvergrößerung um Stiftesbreite.



Ich wollte für dieses Exponat bewusst nicht auf ein gekauftes oder wie am Modell selbst gebautes Holzdeck zurückgreifen, sondern ausprobieren, was sich mit Farbe erzielen lässt.

Jetzt wurde es span(n)end ...

...hihihihihihi...

Doch vor der geplanten Sauererei kam erst ein mal die Probemontage der neuen Teile.

Nicht vorhandene Durchbrüche im Bereich der Admiralsunterkunft wurden angezeichnet ...



... ausgeschnitten ...



... und auf die Schotts angepasst.





Auch die Sülls und Grätings wurden an ihre Löcher angepasst, bzw. andersrum.



Und irgendwann war das obere Batteriedeck komplett versüllt.



Analog ging es mit Back und Achterdeck weiter.



Hier sind die Sülls nicht so hoch, da waren ja offene Decks darunter.



Im Bereich des Großmastes kann man die Grätings herausnehmen, da hier einige Taue zu den Betings im Deck darunter führen. So kann man diese besser belegen.



Dazu habe ich diese Betings auch eingestezt und als kleines Schmankerl auch die dort liegende Handpumpe.





Dann bekamen die Sülls schon mal ihre Farbe. Die Grätings wurden dann abgeklebt und mit hellem Braun gestrichen, dann ganz dünn getuscht mit Schwarz und weiß abgebrushed.





Und es fehlte noch die Sklavenarbeit: Kanonenkugeln einkleben ...



... und auf der Rückseite mit dünnflüssigem Sekundenkleber zusätzlich sichern.



Zuletzt noch die Reling mit den Finknetzhaltern gedopt ...



... der Gangway mit weißem Evergreen auf der Unterseite noch etwas Dicke gegeben ...



... und fertig ist dieser Teil der Laube.

Als nächstes musste ich mich mit dem nicht *ganz* so korrekten Plankenschema versöhnen. Ein paar Bier später ging es ...
Danach folgte die Erkenntnis, dass die Plankenspalten viel zu dick waren und beim Volllaufenlassen mit Farbe oder Washing für meinen Geschmack viel zu prominent würden. Also fasste ich folgenden Plan: Deck wurde schwarz gespritzt ...



... und dann mit der Klinge so abgezogen, dass die schwarze Farbe wie ein Preshading in den Tiefen liegen blieb. Wie immer bei meinen besten Plänen gab das eine schöne Sauerei.

Dann wurden partiell verschiedene braune Farbtöne von sowohl Lösungsmittel-, Acryl- wie auch Wasserbasis in verschiedenen Deckstärken düber ausprobiert. Gab ein hübsches Patchwork.



Vor allem die Back trieb es recht bunt ...



... darum kamen auf der Gangway graue Töne zum Einsatz.



Aber was soll ich sagen, so ein verratztes Deck hatte ich nun wirklich nicht im Sinn. Also neu gespritzt und wieder abgezogen.



Mittlerweile hatte ich mich an die anderen Druckteile und im Besonderen an die Grätings erinnert, die ich ja auf Holz getrimmt hatte. Das war doch die Vorgabe, zu der es passen muss. Und auch wenn auf Originaldecks bis auf Nässespuren normalerweise keine großartigen Farbunterschiede im Holz zu finden sind, verhindert das Preshading mit dem Schwarz doch, dass es zu sehr nach lackiertem Stahldeck aussieht. Man muss dem Kopfkino halt hin und wieder kleine Goodys zuschmeißen, damit es bei Laune bleibt. Nur die richtige Balance war zu finden. Also ergaben sich 3 lasierende Schichten mit der Grätingsfarbe bis das Schwarz nur mehr sehr rudimentär wahrnehmbar war.







Interessanter Weise war das Plastik des oberen Deck ja ein helles Beige, das untere ein rotbraun. Mittels einer grauen Lasur unter den braunen Lasuren konnte dies gut aufgefangen werden.



Auch der Bereich unter der Back, der ohne Plankengravur ist, wird mit dieser Technik so lebendig, dass nicht graviert werden musste und einfache Bleistiftstriche die Gravur ergänzen können. Ich denke, bei der begrenzten Einsicht in diesen Bereich ist das ein guter Aufwands- Erscheinungskoeffizient.

Also schnell rein mit den Druckteilen ...



... und Beautyshot machen.

Und das war dann das Resultat, was ich beim öffentlichen Vorbasteln auf der Messe fertigstellen konnte.











Die Grätings haben auf der Unterseite auch die korrekte unterschiedliche Dicke der Längs- und Querlatten





Der Bereich des Admiralsquartiers bekam den Schachbrettboden.



Hier sieht man auch gut die Rollen der Betings im darunter liegenden Deck.







Und auch die Back sieht viel strukturierter und aufgeräumter aus.




Tjo, das wars mal wieder :-)

XXXDAn

Danke Jölle!

Und schon wieder voll im neuen Jahr, Weihnachten und Neujahr rum und noch immer keine Zeit für Besinnlichkeit ...

Habe trotzdem ein kleines Zeitkontingent für mich ergattern können und wenigstens den Decksvergleich fertig machen können :-)

Zuerst das Bugschott etwas aufgehübscht. Nachdem alle zeitgenösssichen Modelle um 1800 dieses schwarz zeigen, habe ich auch auch die übliche blaue Farbe verzichtet.



Zum Einpassen der Türen der alte Trick mit dem dünnen farbigen Streifen an der Seite, gibt gute Sichtkontrolle beim Abschleifen im Zehntelsmillimeterbereich.



Dann kamen die erste Zugaben in der Kür. Neben den vier Stützen der Vormastbeting und dem Ofenrohr wurde der Steam Truck ergänzt, der den Dampf des Brodie Stoves über die Gratings auf der Back ableitete.

Dazu mal wieder Operation am offenen Herzen, ein weiterer Durchbruch musste her. Der Trunk bestand aus einer solid gezimmerten Kiste die über einem Süll sitzt. War etwas tricky so zu positionieren, dass der Kasten nur unter 2 Teilen der Dreiergräting auf der Back liegt und die Trennwand genau abgedeckt wird.



Und damit nicht genug, ein weiteres Loch musste her: Das Kitchen Skylight. Damit die Köche in der Essensvorbereitung zumindest etwas Tageslicht haben. Dazu das Deck perforiert und mit dem schweren Räumwerkzeug geöffnet. Dann noch etwas Skalpellieren und Schleifen und das nächste Loch ist drinnen.



Spannend wurde das Oberlicht selber. Das Teil aus meinem Ätzteilsatz ist zwei Fensterraster zu lang, bzw. zu breit. Deshalb habe ich ganz frech zwei Raster rausgeschnitten und die Reste nach gutem Verschleifen einfach mit Sekundenkleber wieder zusammengeklebt. Und man glaubt es kaum, es hat funktioniert :-)





Und das ganze am Platze sieht so aus und man erkennt auch, wozu das ganze dient.

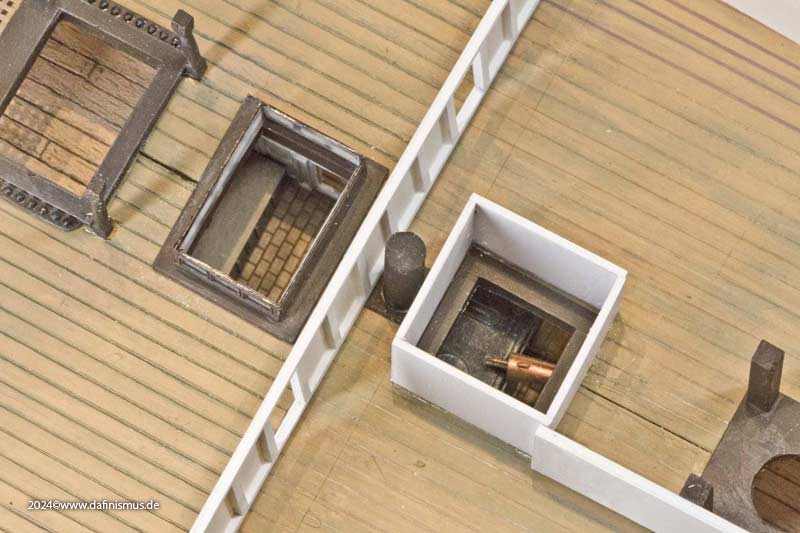

Diese beiden Durchbrüche waren lange im Museumsschiff nicht vorhanden, ob sie mittlerweile dort wieder reinstalliert wurden weiß ich nicht ein mal ...

Aber ihr seht schon die andere Ergänzung: Der Bereich unter der Back wurde auch als Sick Bay genutzt, dafür kamen leichte temporäre Schotts zum Einsatz, hier gestrichenes Segeltuch auf Holzrahmen. Bei Bedarf war das im Original schnell abgeschlagen.





Im Bereich des Großmastes sind ja schon die unteren Teile der Großmastbetinge zu finden. hier musste ich die Positionierung überarbeiten, damit sie auch direkt unter den Fortführungen auf dem Achterdeck stehen.



Ein beliebtes Spiel ist auch das Verschließen der alten Löcher auf Deck, da die Ätzteile einen kleineren Durchmesser als die Standard-1mm-Löcher des Bausatzes haben. Also 1 mm Plastik-Stäbchen eingeklebt ...

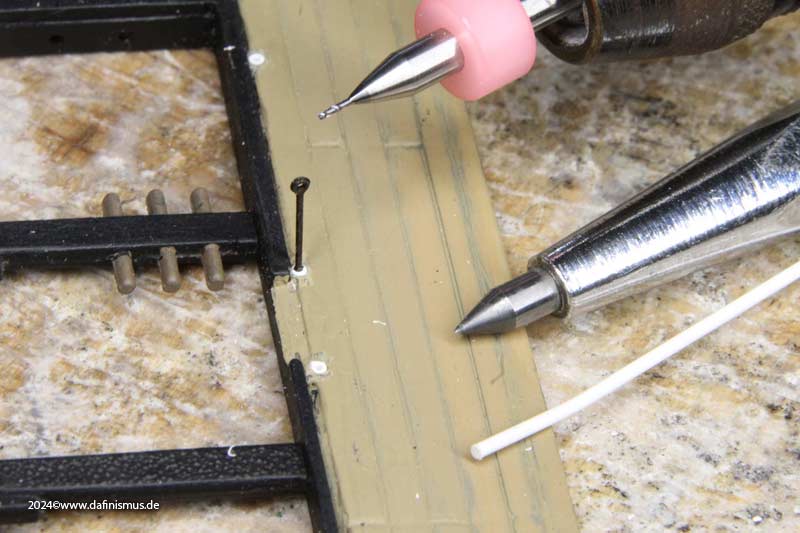

... eingeebnet, mit der Reißnadel zentriert und mit 0,5 mm wieder aufgebohrt.





Auch das mitgelieferte Geländer um den hinteren Niedergang hat sich als suboptimal herausgestellt. Zeitgenösssichen Modellen nach stimmt das Prinzip, Holzpfosten mit Eisenstäben, aber die Verhältnisse stimme nicht: viel zu niedrig und die Stangen viel zu dick. Also kurze Überarbeitung auf dünnere Drahtstangen ...



... und Erhöhung der Pfosten, die Figur dient als Richthöhe.





Damit waren die Vorbereitungen abgeschlossen und es konnte abgelichtet werden.

Frohes Basteln im Neuen Jahr wünscht euch euer dafi!

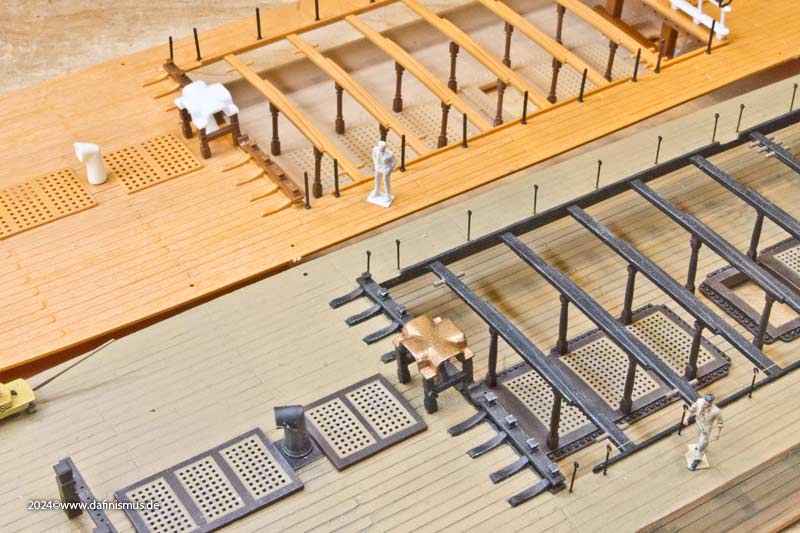

Und hier ein mal der Vergleich, out of the Box gegen mit etwas Hingabe Gebasteltes ;-)

Zuerst die oberen Decks.















Und das obere Batteriedeck.







Ok – der Vergleich ist nicht ganz fair, aber sieht halt gut aus, was man daraus zaubern kann ;-)

Danke wie immer für die vielen Likes!

And now something completely different:
Das Christkind war vor Weihnachten sehr gut gelaunt und hat mir die ersten Muster der Rüsten und Finknetze für meine Constitution geliefert *vorfreudehüpf*





Und endlich war auch ein kleiner zeitlicher Slot um das anzubasteln :-)

Also Popkorn und Bier raus, X-Files in den DVD-Player und mit Freude hinan ans Werk!



Plastik: To Constitution and beyond ...

XXXDAn
