Fortsetzung von Update Seite 2:









Gruß
Andreas

Hallo zusammen!

Der Pumpenschacht mit den Kanonenlagern wurde fertig.
Im Plan ist kein Einstieg in den Pumpenschacht vorgesehen.
Inspiriert durch andere Bauberichten im Nachbarforum habe ich dennoch einen eingebaut.




















Gruß
Andreas

Hallo zusammen!

Vielen lieben Dank Heiko für dein tolles Lob, das zeigt mir das ich mit meinem Vorhaben auf gutem Kurs bin.

Weiter ging's mit der Vollendung der Deckbalkenkonstruktion.
Zu Beginn gleich ein Problem, da die Balkfüllings ja auf einer Seite in einem quadratischen Zapfenloch, auf der anderen Seite in einem Schiebefalz zum liegen kommen. Es gibt lt. Plan jedoch auch Balkfüllings mit größerem Querschnitt (im Bild blau markiert). Da diese in etwa den Querschnitt der Deckbalken haben, ist ein einbringen in das Zapfenloch unmöglich. Also gibt es 3 Optionen. Diese alle in einem Schiebefalz aufliegen lassen, sie mit kleineren Querschnitt wie die anderen herstellen oder weglassen. Auch wenn's sicher falsch ist hab ich diese weggelassen.
Ganz zufrieden bin ich allerdings nicht, jedoch sieht man davon nachher auch nicht mehr wirklich viel. Einerseits schade, jedoch wird so auch meine Fehlentscheidung versteckt.

Die Stufensäulen wurden erstellt, sowie das Leibholz des Wassergangs. Dieses liegt lt. Plan vor den Innenplanken, jedoch habe ich bisher in jeder Darstellung erkennen können, dass dieses direkt vor dem Spant liegt, also keine Planken dazwischen.













Gruß
Andreas

Hallo zusammen!

Vielen lieben Dank Volker für dein Lob, das freut mich sehr

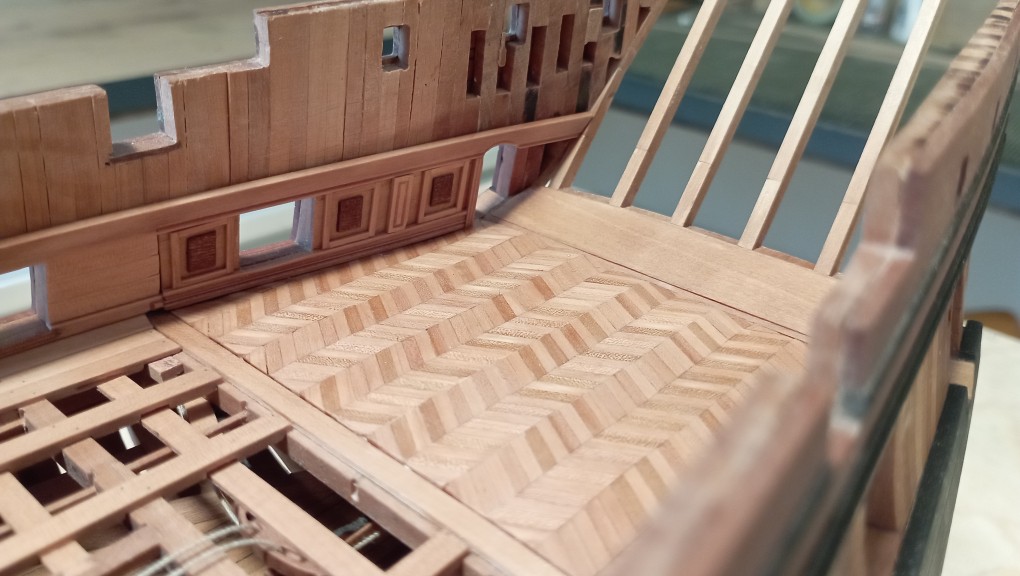

Das Deck wurde soweit fertig. Ebenso die Einfassung für den Fuß des Gangspills.
Am Deck selbst ist mir nach dem einsetzen ein Fehler unterlaufen und hab achtern Planken rausgeschnitten, wo dies nicht nötig gewesen wär. Aber dafür findet sich später sicher eine Lösung.

















Gruß
Andreas

Hallo zusammen!

Ein paar Fotos vom aktuellen Fortschritt an der Vénus!

















Gruß
Andreas

Hallo zusammen!

Die Deckbalken vom Gundeck sind nun alle fertiggestellt. Da die Höhe nun gegeben ist, kann ich mit dem Innenausbau beginnen.



















Gruß
Andreas

Hallo zusammen!

Die ersten Bereiche wurden bereits fertig. Die LED's wirkten auf den Fotos viel zu hell, darum musste ich die Einstellungen ändern und hoffe die Bilder sind nicht zu dunkel geworden.













Gruß
Andreas

Servus Ingo!

Vielen lieben Dank für deinen Beitrag und freu mich auf ein wenig Kritik und ich gebe dir recht.
In der Mono sind diese als Quadrat und nicht als Raute aufgeführt und kann dir ehrlich gesagt nicht sagen, warum ich diese als Raute dargestellt habe. Ein Deck darunter hab ich diese quadratisch gemacht.
Die gezeigten Bereiche sind bereits fest, jedoch werde ich versuchen trotzdem die kleinen Teile noch abzutrennen und als Quadrat zu setzen. Auch nicht recht schön, jedoch wenigstens nach der Mono gebaut.

Gruß
Andreas

Hallo zusammen!

Die Kammern für Waffen und Offiziersvorräte, sowie die Deckbalken mit ihren Knien sind vorerst fertig. Die Deckbalken achtern kann ich erst nach dem anbringen des Ruderpinnenlaufs montieren. Somit folgt erstmal die Erstellung des Ruders samt allen Zubehörs.


















Gruß
Andreas

Hallo zusammen!

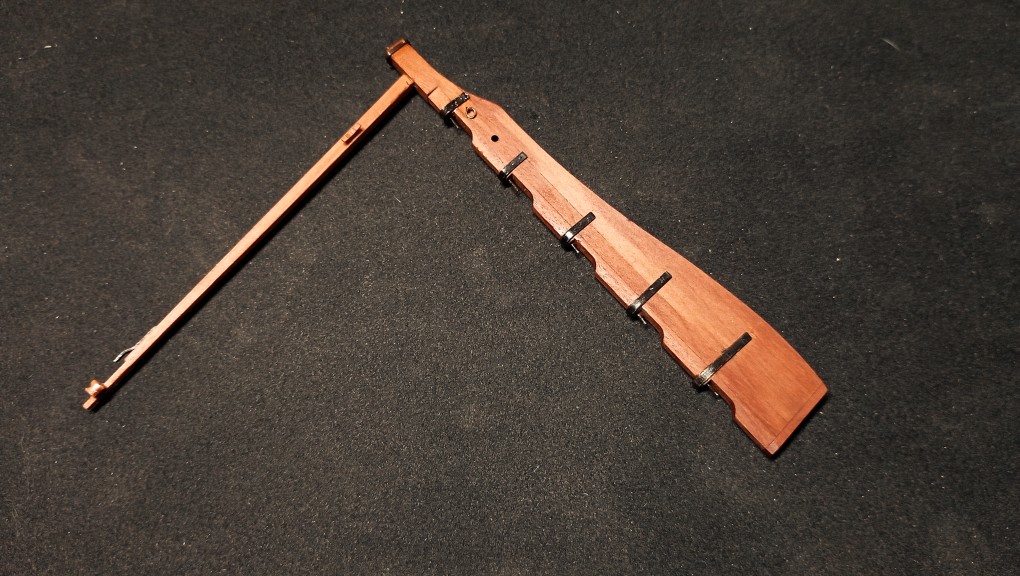

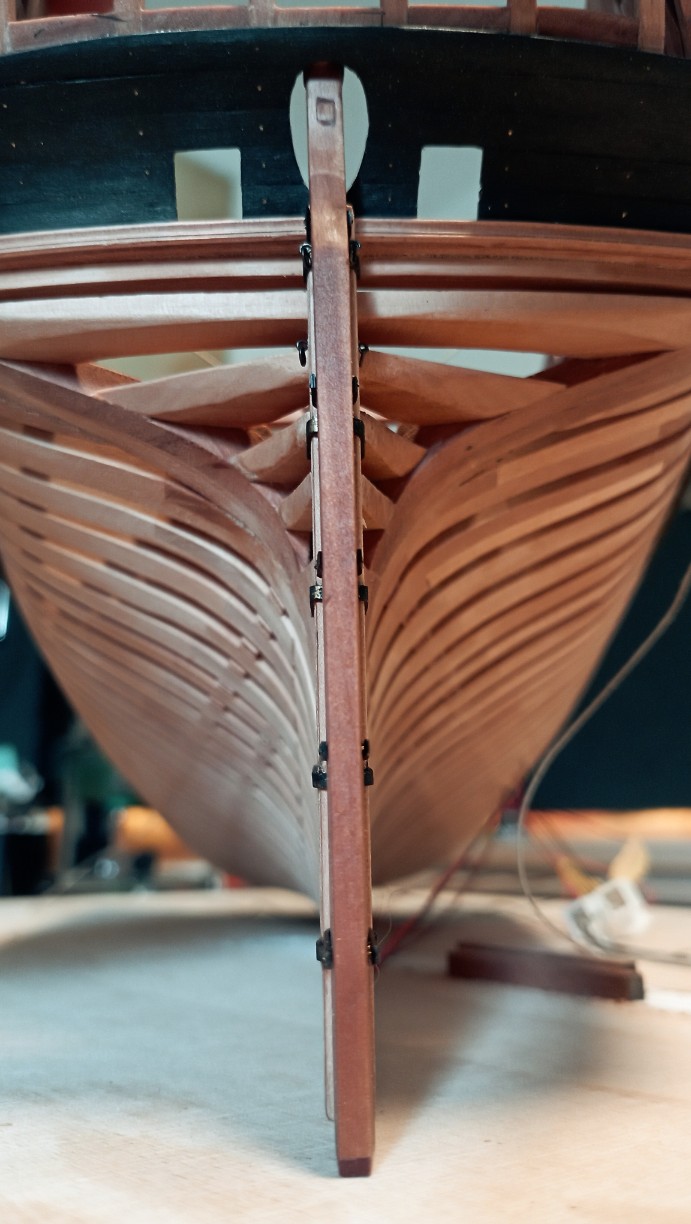

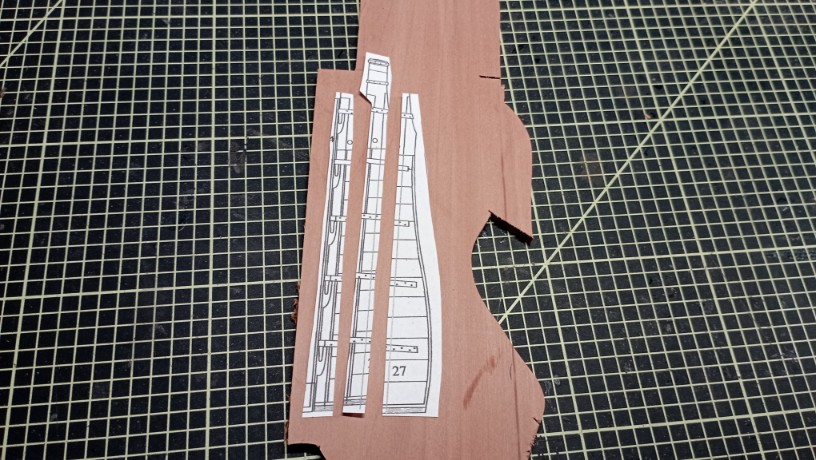

Der kleine "Angstgegner" stand bevor, die komplette Rudereinheit mit ihrer laufenden Pinne.
Ich orientierte mich, neben künstlerischer Freiheit hier an dem 74er-Modell, wo die Funktion etc sehr schön dargestellt ist.

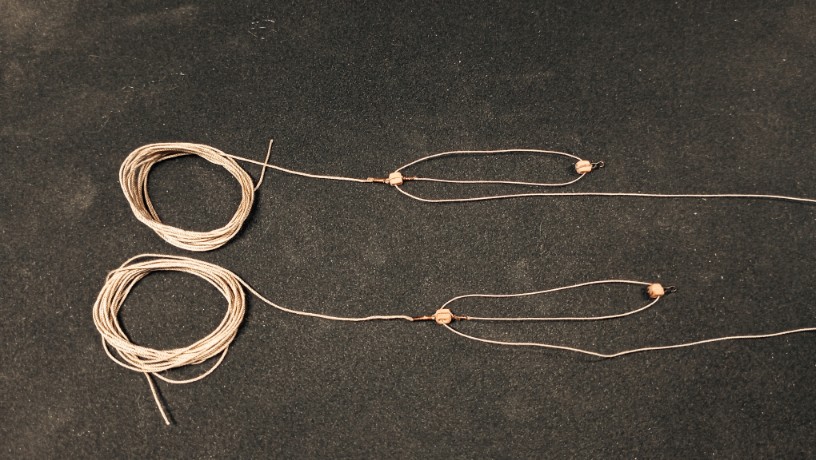

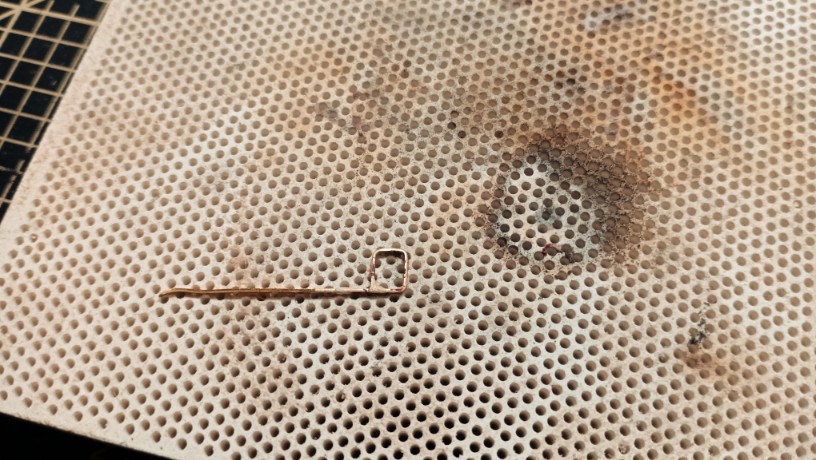

Mit den Scharnieren vom Ruderblatt bin ich nicht zufrieden und müssen nochmal nachgebessert werden. Normalerweise besteht das Tauwerk für die Ruderpinne aus einem einzigen. Dem Maßstab und meinem können geschuldet habe ich mich entschieden, dies zu teilen und später am Steuerrad dementsprechend anzusetzen.

Dennoch funktioniert die Ruderpinne und kann nun die Balkenkonstruktion abschließen.








































Gruß
Andreas

Hallo zusammen!

Vielen lieben Dank für euer tolles Lob, das freut und motiviert!

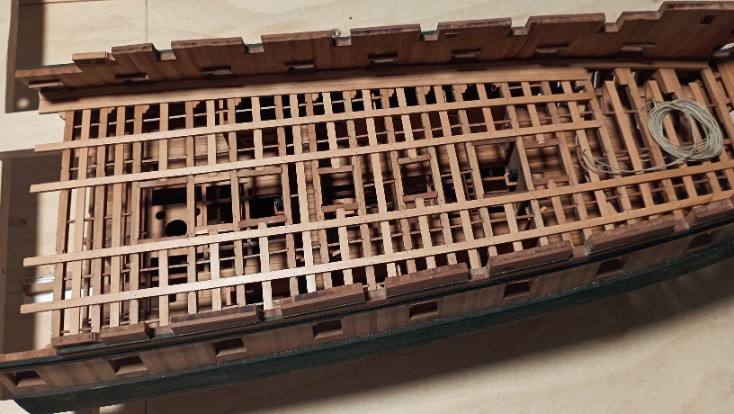

Wenn man sich in der Mono den Plan der Balkenkonstruktion vom Geschützdeck ansieht, wirft dies (für mich) viele Falten auf die Stirn. Hier muss ich neuerdings immer an die Worte von einem Kollegen im Nachbarforum denken, dass der, der den Plan zeichnet einen gewissen Wissensstand vom Erbauer voraussetzt und die Zeichnung eher angedeutet ist. Bei den Plänen der Venus sowieso so wie es aussieht. Hier bin ich tatsächlich sehr auf die Mono vom 74er Schiff ausgewichen, was die ganze Balkenkonstruktion angeht. Es mag wieder komplett falsch sein, da die Venus ein ganz anderes Verhältnis hat wie so ein riesen 74er, aber gut.

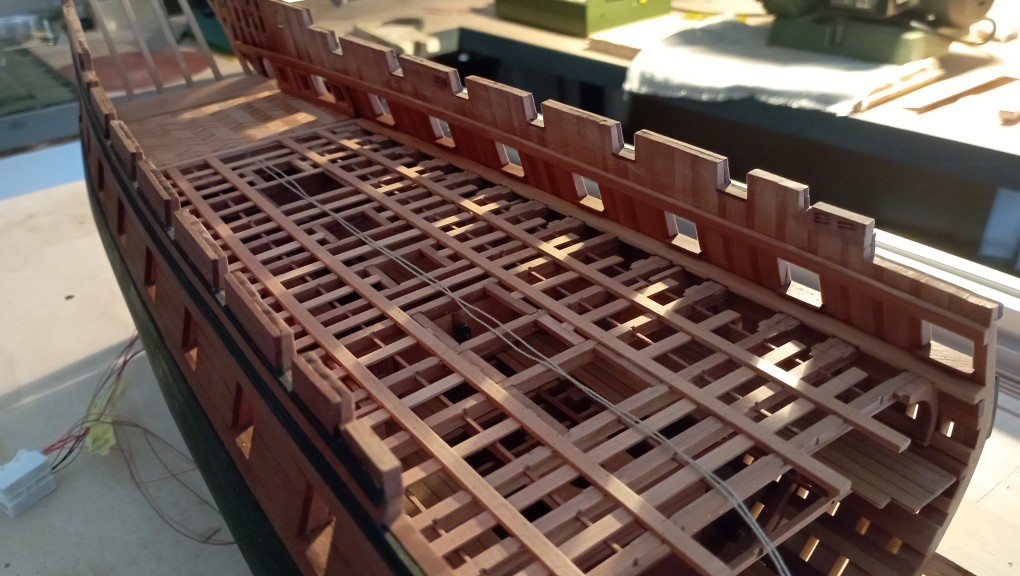

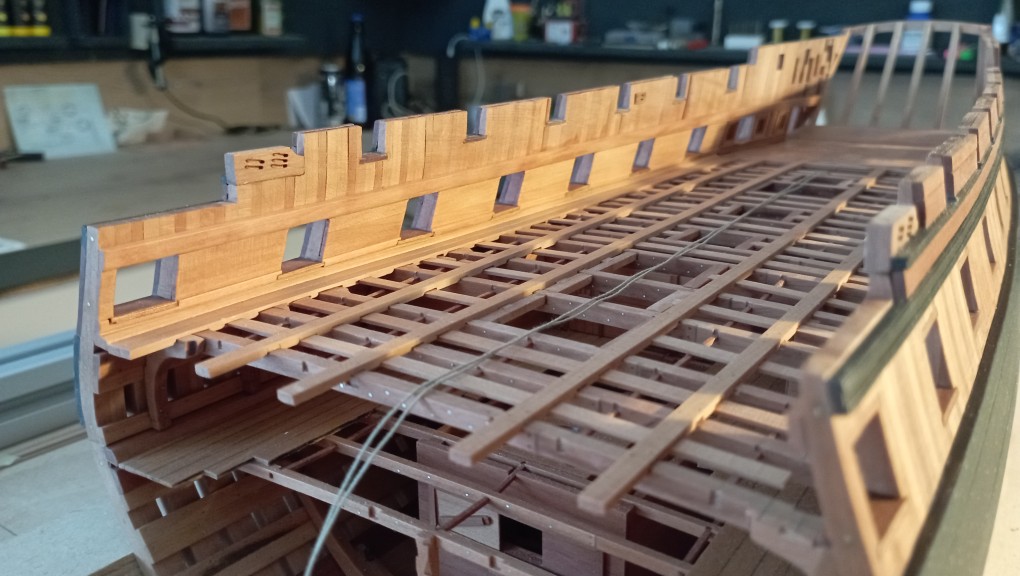

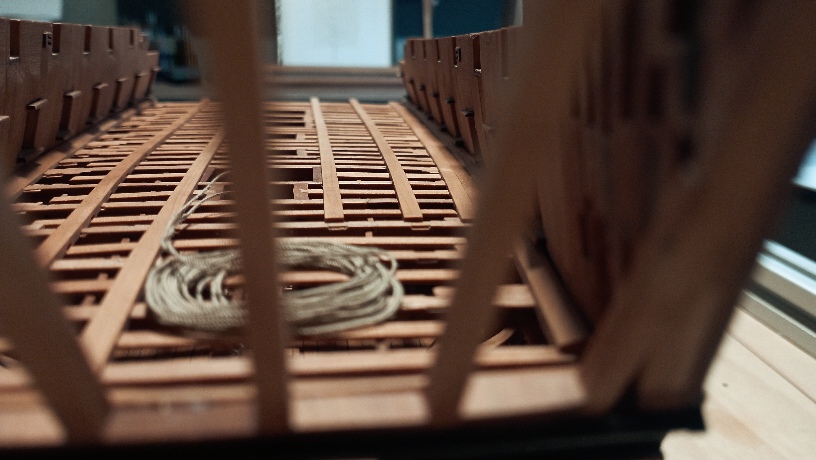

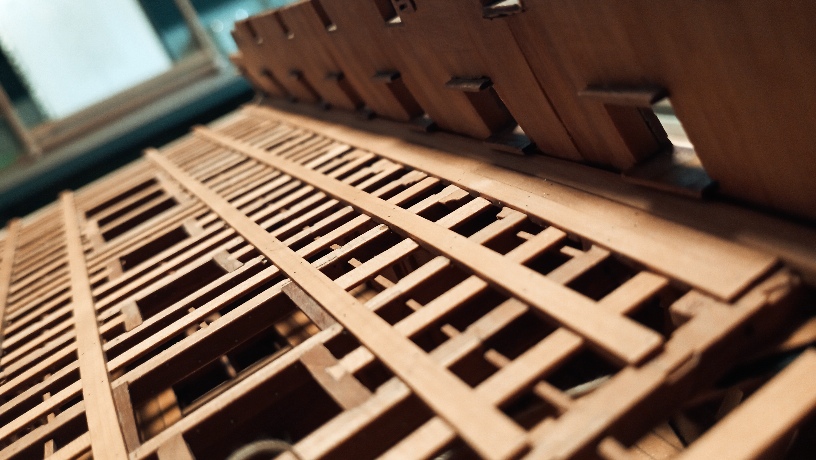

Hier die Fotos mir ihren Leibholz, Wassergänge, den dickeren Fischungsballen und den Latten zwischen den Deckbalken, die sich mittels Kerbe in den Wassergang setzt.
Eine Seite bleibt ohne die Wassergänge, um noch die Schwalbenschwanzverbindung etc erkennen zu können.









Gruß
Andreas

Hallo zusammen!

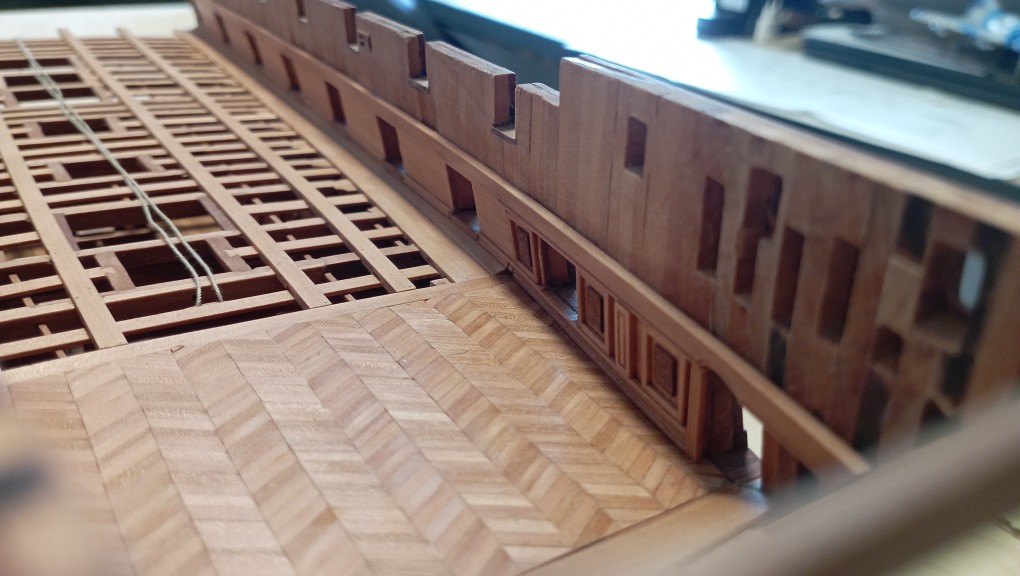

Da man von hinten noch einen Einblick zu dem Raum der Ruderpinne hat, habe ich beschlossen die Kapitänskajüte komplett zu schließen, um einen vollständigen Ausbau dessen zu verwirklichen.
Außerdem wurden Steuerbord der Setzweger mit dem gesamten Ausbau bis zum nächsten Balkweger hergestellt. Backbord lasse ich wieder frei.
Alles weitere erzählen die Bilder:



















Gruß
Andreas
