Holz: Das Boot, Klappe die Vierte

Golfkilo

Beiträge: 3 588

Realname: Jochen

Wohnort: Gladbeck

  • Nachricht senden

61

Donnerstag, 31. März 2022, 13:00

Mahlzeit!

Das finde ich allerdings auch erstaunlich, hätte gedacht, das splittert. Aber woher will man das wissen, wenn man es nicht ausprobiert..
Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

62

Donnerstag, 31. März 2022, 13:25

Hallo Ihr Zwei,

nein Splittern tut es nicht, aber
es reißt schon mal, bei diesen engen
Radien.
Da hilft dann etwas Leim in die Ritzen
geschmiert und die Oberfläche so verschliffen,
dass der anfallende Schleifstaub diese bündig
verschließt.
Auch hier heißt es wie überall:
Probieren geht über studieren und Übung
macht den Meister.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

64

Donnerstag, 31. März 2022, 19:32

Besten Dank Andreas,

da kann man ja mal richtig gut was erkennen :ok:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

  • Nachricht senden

65

Freitag, 1. April 2022, 10:02

Jetzt wird zugemacht... :ok:
Fliegersperrholz in Deiner Stärke ist wirklich ein äußerst zähes Material - obwohl ich es bei meinen Fliegern früher immer nass um enge Radien verarbeitet habe
Gruß Gustav
Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

tugger

Beiträge: 636

Realname: Harald

Wohnort: Herne (Wanne-Eickel)

  • Nachricht senden

66

Freitag, 1. April 2022, 19:29

Hallo Ray,

das Gerüst sieht super aus. Fast zu schade, es hinter dem Speerholz zu verstecken! :thumbsup:

Mit besten Grüßen

Harald
Fertig: Revell Schlepper "Long Beach" (Revell "Lucky")
und Bourbon Orca AHTS 1:350
und Ewer HF31 Maria

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

67

Samstag, 2. April 2022, 12:42

Besten Dank für Euer Reinschauen.

Dann wollen wir die Dame mal weiter ankleiden.

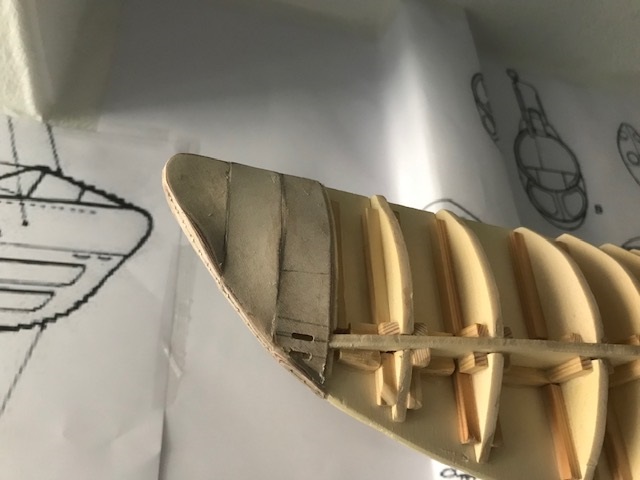

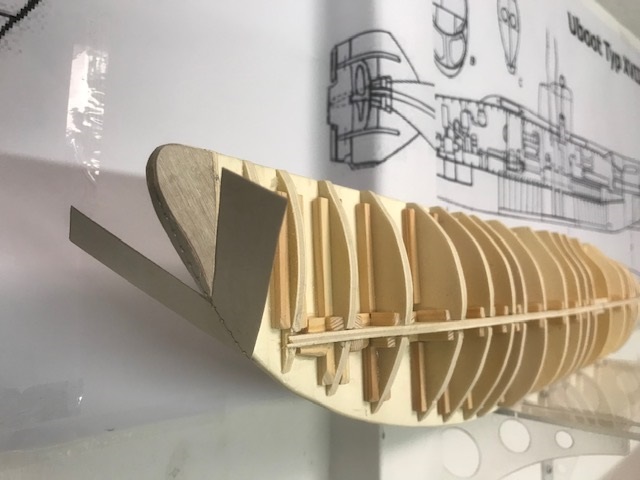

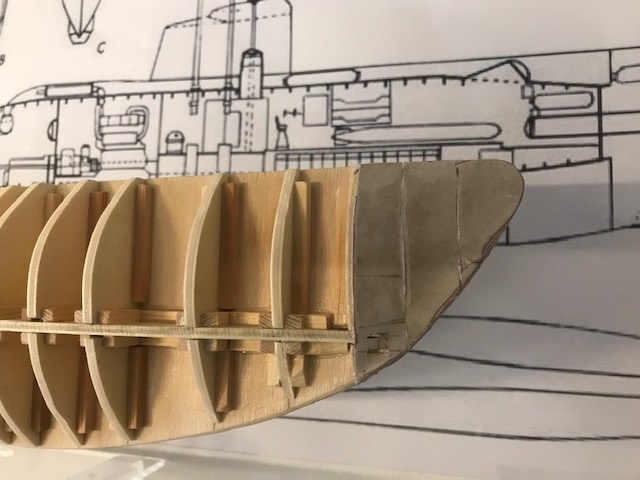

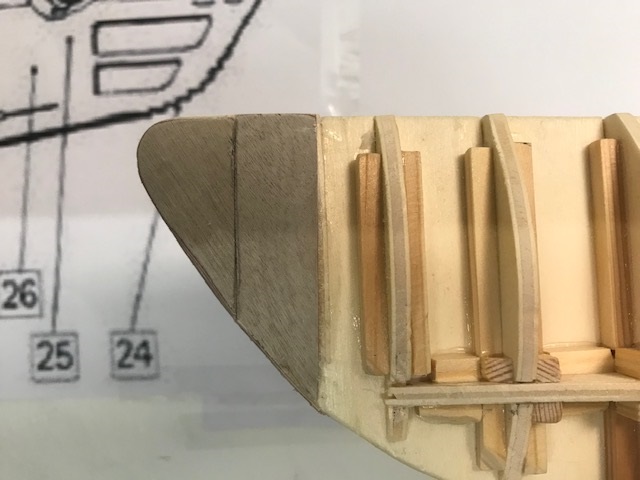

Teil 2 der Außenhaut hat sich auch wieder ganz gut "bändigen" lassen.








"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

  • Nachricht senden

68

Sonntag, 3. April 2022, 06:34

Moin Ray,

Das wir wieder ein tolle Aktion, das hast du einfach drauf, klasse und :respekt: :dafür:


LG Bernd
Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

69

Sonntag, 3. April 2022, 13:08

Danke Bernd,

aber wie gesagt, Erfahrung und Ausdauer gehört einfach dazu.

Genau wie beim nächsten Verkleidungsteil.
Wenn ich mir die Makros anschaue, so hätte ich früher einfach alles wieder abgerissen
und neu gebaut.
Wohl wissend, dass der zweite Versuch nicht unbedingt besser wird.

Aber die Erfahrung mit anderen gleichgelagerten Modellen hat mich gelehrt, so ein
Projekt nicht gleich verloren zu geben.
Es wird weitergebaut mit der Zuversicht, dass am Ende doch was Einzigartiges bei
rauskommen kann.

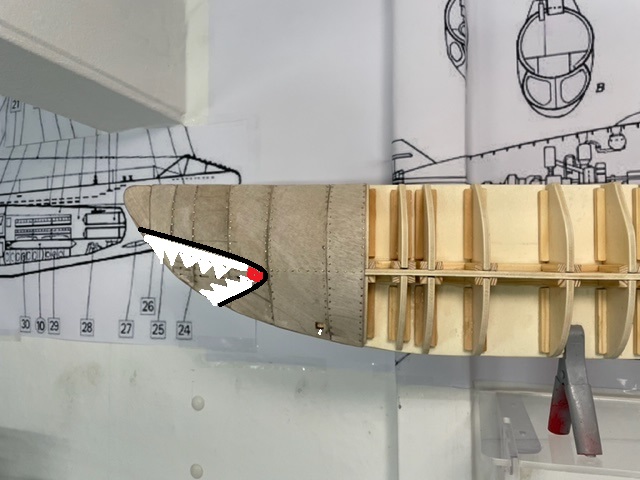

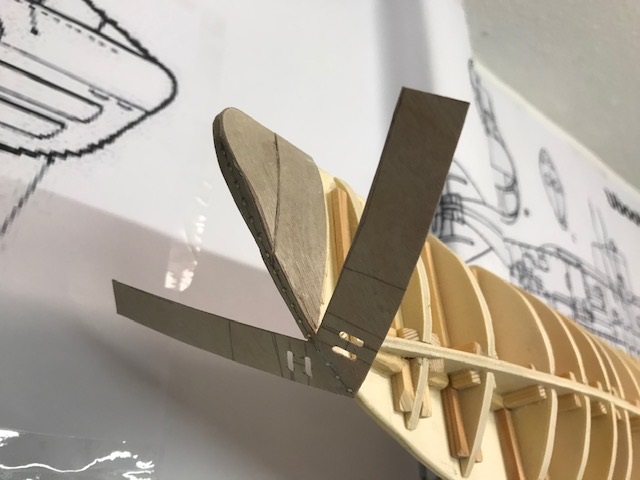

Also, hier der nächste Außenhautabschnitt.

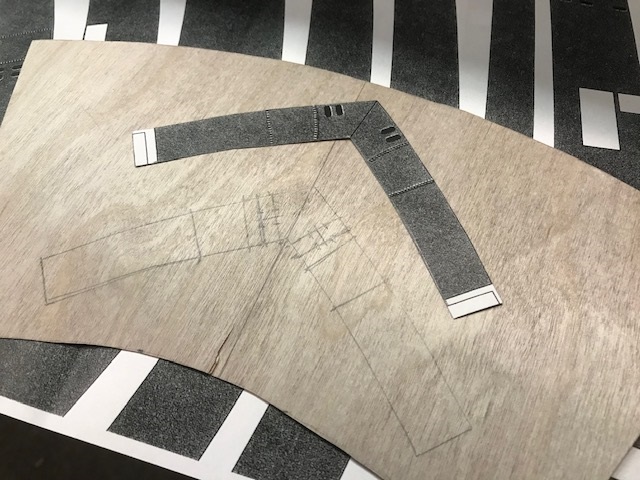

Dieses Mal mussten Flutschitze eingearbeitet werden, die die Struktur in Biegebereich
noch weiter schwächen.

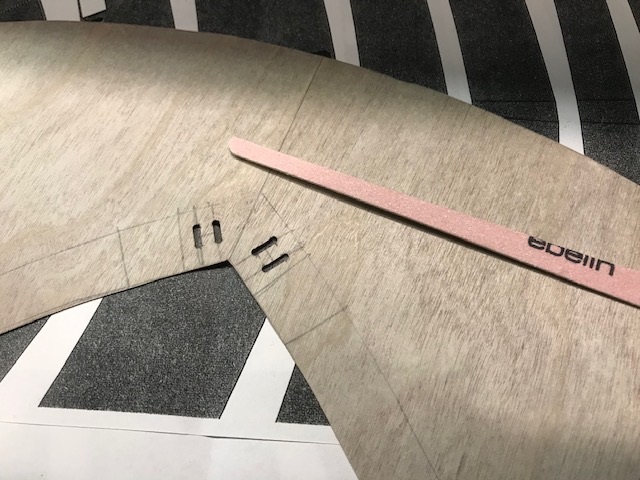

Nach dem Bohren der Löcher und dem Grobausschnitt mit der Laubsäge erfolgte der
Feinschliff mit einer extra auf diese Größe geschnittene Nagelfeile.
Diese Pfennigartikel lassen sich mit einer Schere problemlos auf jede Größe und in
jede Form schneiden.




Das hölzerne "Außenhautblech" wurde dann mit Holzleim und Nägelchen am Kiel fixiert.
Dann ist warten angesagt, bis der Holzleim voll abgebunden hat.

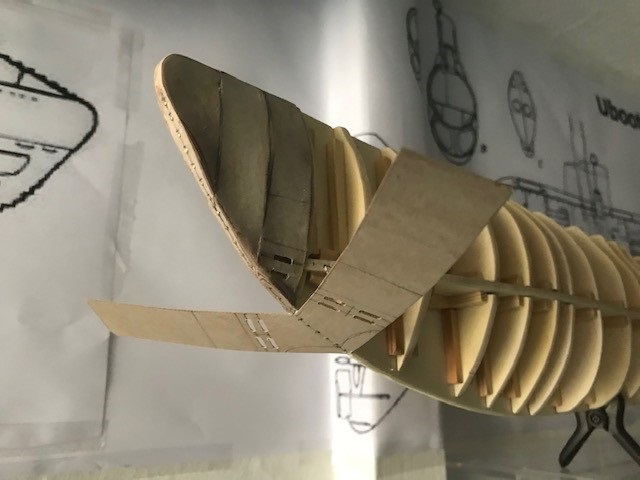

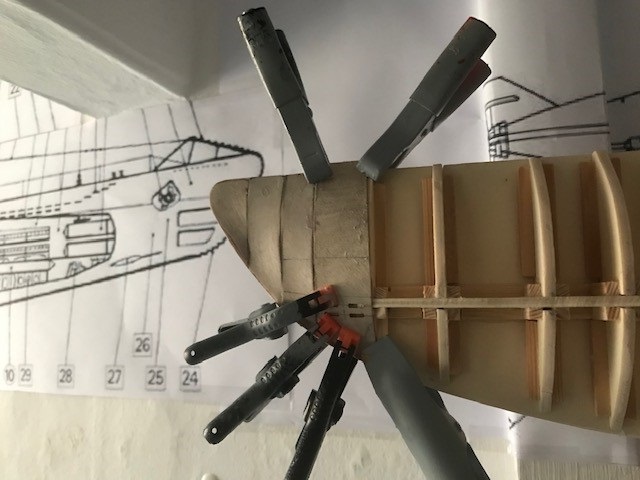

Erst jetzt beginnen die Biege-und Klammeraktionen.

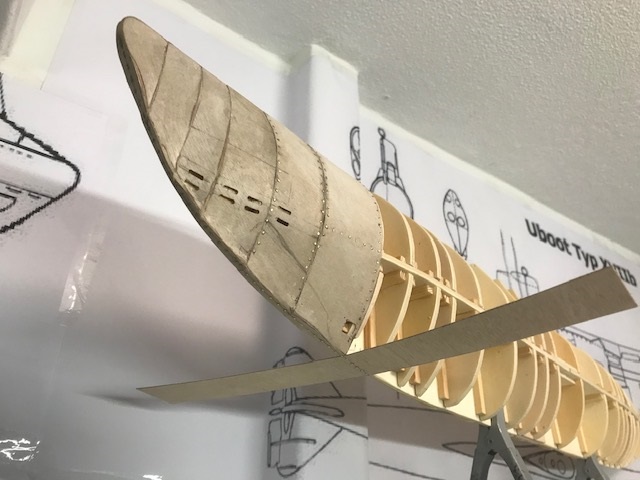

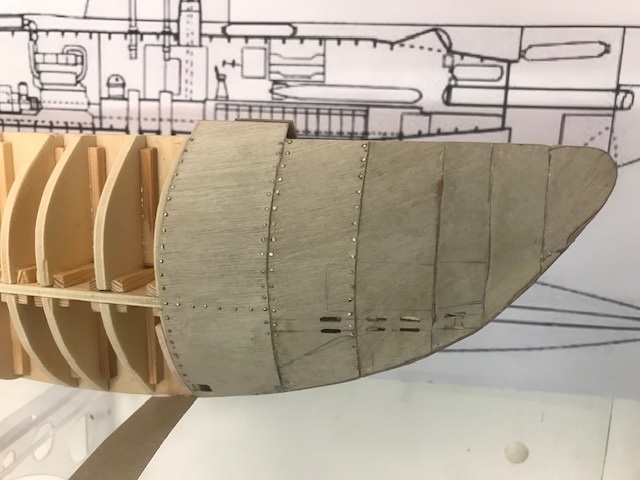

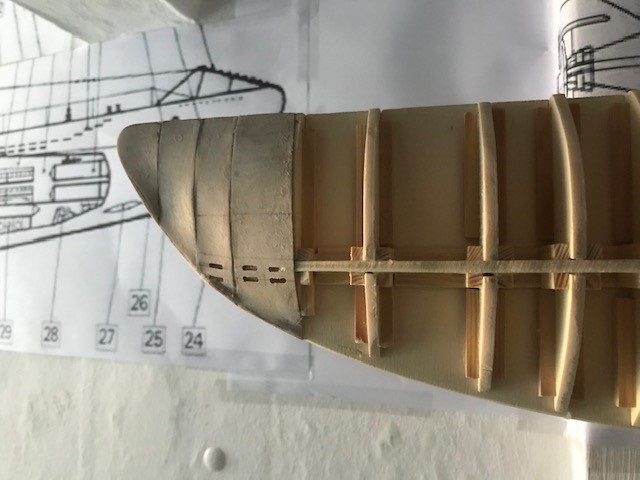

Mit dem Ergebnis...






...dass die Makros einem das Gruseln lehren, aber meine Erfahrung mit dem XXIII-Bau
mich mit diesem Ergebnis durchaus leben lässt.







"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

  • Nachricht senden

70

Sonntag, 3. April 2022, 14:19

Servus
Das sind doch keine gruseligen Makro's .... :lol:
Die Flutschlitze zu öffnen machen dein Boot aufwendig, lohnt sich aber auf jeden Fall ... :ok:
Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

feuermann6147

Beiträge: 8 970

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

71

Sonntag, 3. April 2022, 16:32

Moin Ray,

Einfach toll wie du deine Bahn für Bahn das Sperrholz anlegst. :respekt:

Hier ist dir aber ein Fehler unterlaufen, den ich mir erlaubt habe zu korrigieren:

Zitat von »Ray«

[..] dass am Ende doch was Einzigartiges bei rauskommen kann wird. [..]

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

72

Sonntag, 3. April 2022, 17:57

Seemanns Dank,

ja Gustav, die Flutschlitze öffnen in 1:48 ist einfach Pflicht.
Es sieht ja auch viel besser aus.

Mensch Ingo, da hasste ja wieder einen rausgehauen.

Zitat

[..] dass am Ende doch was Einzigartiges bei rauskommen kann wird. [..]
Aber wenn Du es nun mal so geschrieben hast,
dann wird es auch so geschehen.

(Auweiha, was habe ich da denn bloß wieder versprochen... :pfeif: )

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

  • Nachricht senden

73

Sonntag, 3. April 2022, 22:54

HI RAY,

bin gerade über Deinen Bericht gestolpert und hab ihn mal abonniert 8)
Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

feuermann6147

Beiträge: 8 970

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

74

Montag, 4. April 2022, 07:45

Moin Ray,

da muss du dir doch keine Gedanken machen :du:

Ich gehe jetzt einfach mal davon aus, dass du deiner Handschrift treu bleibst, dann ist es schon von Natur aus etwas Einzigartiges (und wo ist hier eigentlich der sich demütig verneigende Emoji???)

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Hamburger Jung

Beiträge: 2 726

  • Nachricht senden

75

Montag, 4. April 2022, 15:35

Moin Ray

Wo währe denn der Spaß wenn immer alles gleich klappen würde Hä ? :nixweis:
Denke aber das bereitet dir keine schlaflosen Nächte ;) :thumbup:


Heiko
Eine kleine Weisheit fürs Leben

--Pople niemals in der Nase wenn Du über Kopfsteinpflaster fährst --

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

76

Dienstag, 5. April 2022, 10:28

Hallo zusammen,

schön Hans Juergen, Dein Abo ehrt mich.
Willkommen an Bord.

Und klar Ingo, die Handschrift bleibt.
Habe nicht vor in meinem mittleren Alter (im mathematischen Sinne)
noch mal umzuschulen.
Man braucht ja so seine Erkennungsmerkmale.

Schlaflose Nächte? Klar gibt es die, Heiko.
Aber nur zum Durchfeten oder aus purer Freude am Basteln.

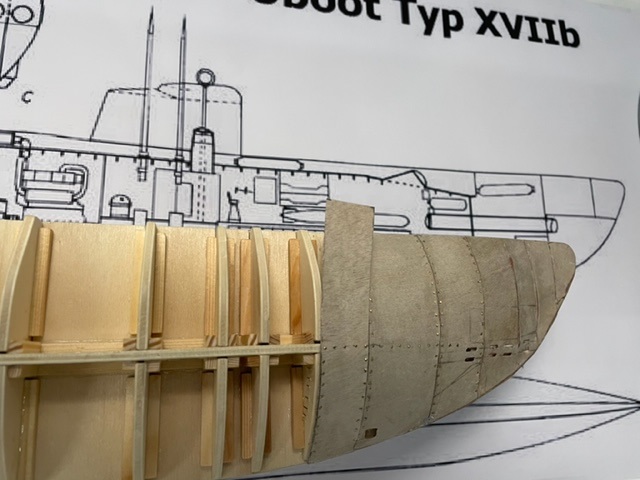

So, auf der Werft ging es mit dem nächsten Verkleidungsteil
weiter.
Muss sagen, die Schablonen passen recht gut an das Gerippe.
Klar, hier und da mal einen halben Millimeter zu viel oder zu
wenig, aber das liegt in meinem selbst auferlegten zulässigen
Toleranzbereich.

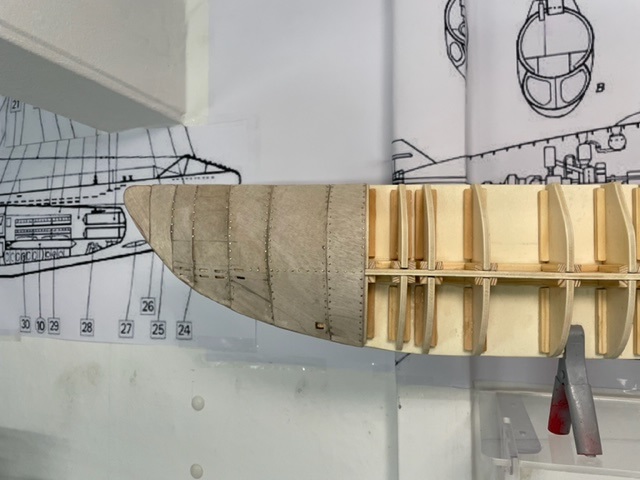

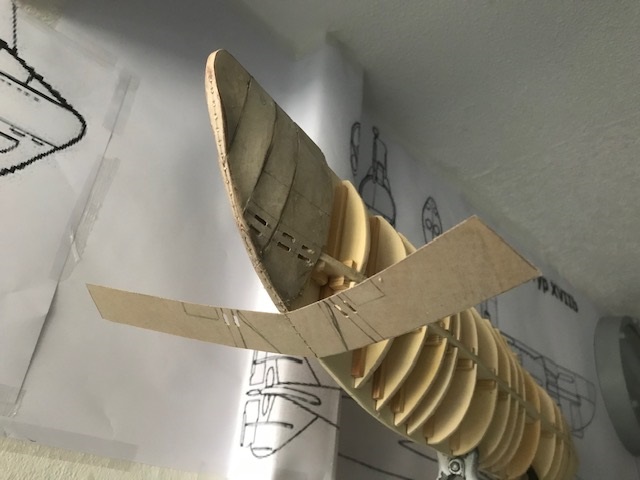

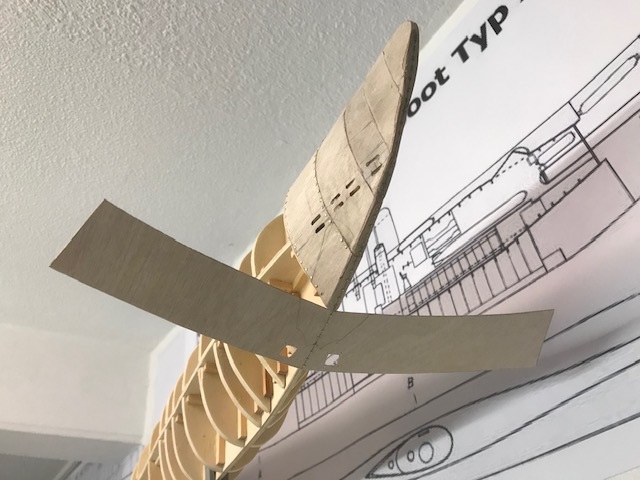

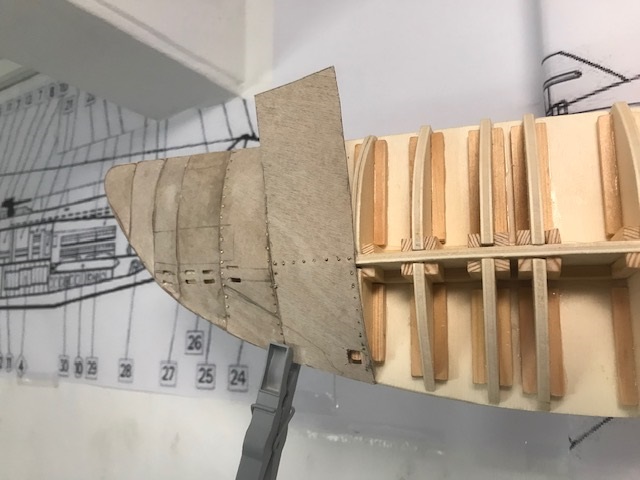

Hier nun die Bilder von diesem Bauabschnitt.











"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

  • Nachricht senden

77

Dienstag, 5. April 2022, 11:17

Servus

Was ich interessant finde ist das du immer unten in der Mitte (Kiel) der Beplankungsteile beginnst..... 1 Grad schief montiert und schon passt gar nichts beim hochbiegen.... du kriegst das wirklich gut hin. :ok:
Ich müsste wohl oder übel mit der Seitenflanke beginnen (längere Anlegekante) , unten rum und hinten hoch.... :lol: ..... aber wie du selbst geschrieben hast: Übung macht den Meister.. :rolleyes:

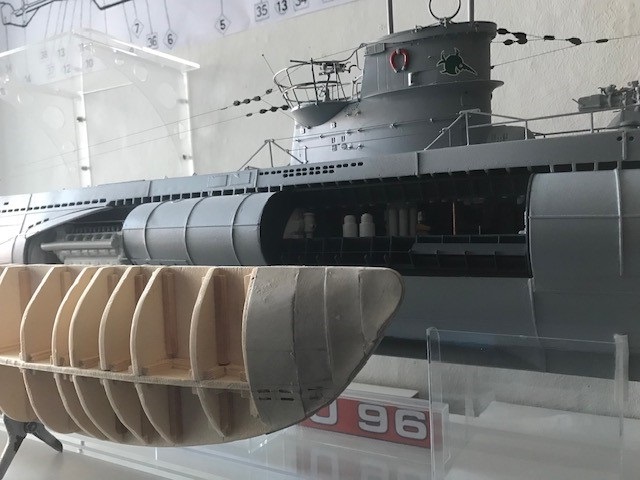

Und.... dein VIIer dahinter ist ein Traum... :love: immer wieder schön anzusehen
Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

78

Dienstag, 5. April 2022, 17:31

Hallo Gustav,

ein Grad schief angesetzt…
Ja, das passiert natürlich auch mir.
Aber da sich das Holz wie Papier mit
der Schere schneiden lässt, kann man
hier im Zehntelmillimeterbereich gut
nachschneiden.

Hinzu kommt, dass ich dieses Mal die
Spanten an den Stößen auch nicht
gedoppelt habe.
Aber wenn die Beplankung wirklich mal
etwas über den Spant steht, wird in diesem
Bereich der Spant einfach aufgedoppelt.

Nichts muss, aber alles geht.
Scratchbau ist einfach was Herrliches!!!

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

feuermann6147

Beiträge: 8 970

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

79

Mittwoch, 6. April 2022, 06:39

Zitat von »Ray«

Scratchbau ist einfach was Herrliches!!!
Auch hier sieht man mich zustimmend nicken :)
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

  • Nachricht senden

80

Mittwoch, 6. April 2022, 07:56

Meiner Ansicht nach wäre es leichter wenn du den Rumpf vorher mit Balsaholzstreifen beplankst, das vermeidet vor allem unschöne Dellen ;)
Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

81

Mittwoch, 6. April 2022, 16:34

Hallo Hans Jürgen,

danke für den Tipp, aber vielleicht kennst
Du auch mein XXIII-Boot.
Will sagen, dass die Optik genau so gewollt
ist.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Plastinator

Beiträge: 1 907

Realname: Peter

Wohnort: Niederrhein

  • Nachricht senden

82

Mittwoch, 6. April 2022, 17:09

Hallo Ray,

ich finde Dein Konzept, Kartonmodellbaubögen als Schnittmuster für "massiven" Modellbau zu nutzen, genial.
Die saubere Arbeit, die Du dabei anlegst, bewundere ich sehr. Ich müsste das eigentlich auch mal probieren,
aber hier liegen noch so viele Motorrad-Bausätze herum ;-)
Beste Grüße vom Plastinator

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

83

Mittwoch, 6. April 2022, 21:21

Herzlichen Dank Peter.
Ich denke, bei Deinen tollen Motorrädern
bist Du bestens aufgehoben.

Oder gibt es auch Motorräder als Kartonmodelle?
Diese nachzubilden stelle ich mir ungleich
schwerer vor als Schiffsmodelle.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

  • Nachricht senden

84

Donnerstag, 7. April 2022, 07:22

Moin Ray,

Ich denke gerade diese Dellen machen es aus, weil deine U-Boote so sehr realistisch aussehen. Einfach weiter machen, ich bleibe neugierig dabei.


LG Bernd
Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

85

Donnerstag, 7. April 2022, 20:10

Schönen Dank Bernd, Du treue Seele.
Da bin ich voll Deiner Meinung, und genau deshalb bauen wir so weiter :ok:

So auch geschehen mit den nächsten Außenhautabschnitten, wie hier kommentarlos zusehen:


















Je mehr die Verkleidung wächst, desto besser gefällt mir dieser "Haifisch".

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Frank.E

Beiträge: 1 153

  • Nachricht senden

86

Donnerstag, 7. April 2022, 20:14

Deine Holzsäge- und biegearbeiten sind bewundernswert.
Lieben Gruß Frank
http://www.segelschiffsmodellbau.com/

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

87

Donnerstag, 7. April 2022, 20:24

Besten Dank Frank,

Deine Meldungen erfreuen mich immer wieder.

Was bei den Künstlern der Applaus,
sind bei dem Modellbauer die Statements der Forenlesergemeinschaft!

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

  • Nachricht senden

88

Freitag, 8. April 2022, 06:36

Moin Ray,

Haifisch ist richtig gut, nur noch ein Maul aufmalen dann sieht das echt aus, na ja zumindst so lange dran lassen bis die eigentliche Farbe kommt. :lol:
Ok sollte jetzt nur ein Spaß sein, aber es sieht wirklich gut aus und man kann auch schön sehen das die Teile, wohl praktisch hinter einander ausgesägt wurden, oder täusche ich mich da?


LG Bernd
Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

feuermann6147

Beiträge: 8 970

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

89

Freitag, 8. April 2022, 06:45

Moin Ray,

Streifen für Streifen entsteht ein Kunstwerk :ok:
Ich vermute, dass bei den ersten drei Spanten der Querschnitt des Bootes zu klein ist um hier mit Nägeln zu arbeiten? Wenn ja, könnte man die nicht einkürzen, wie (ich glaube es war da) du es bei deiner Wasa gemacht hast?

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 637

Realname: Ray

  • Nachricht senden

90

Freitag, 8. April 2022, 09:09

Besten Dank Euch Beiden,

ja Bernd, Streifen für Streifen wurden aus der gleichen Holzplatte hintereinander ausgesägt
und dann am Modell individuell angepasst.

Und hier mal ein virtuelles Haifischbild:




Und auch Ingo hat das Nägelchen mal wieder auf den Kopf getroffen.
Und ja, einkürzen geht natürlich.
Aber diese regelmäßige Unregelmäßigkeit ist in diesem Fall durchaus gewollt, zumal es sich hier ja um
eine verschweißte Außenhaut handelt und die Nägelchen keine regelmäßige Vernietung darstellen
sollen.
Als Befestigungselement sind sie aber bei meiner Bauweise unerlässlich und sie wieder
entfernen möchte ich auch nicht.
Manchmal muss man eben Kompromisse eingehen.
Und das kann sogar gut aussehen, wie beim XXIII unter Beweis gestellt.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Ähnliche Themen

Werbung
