Hallo Ihr Verrückten da draußen...

Eine kleine Vorgeschichte:

Ein ganz normaler langweiliger Tag, als ich wieder mal mit meinem Vater über vergangene Zeiten redete. Wir sprachen über die Firmengründung in den 40er Jahren in einem Keller, über den Umzug in die erste Produktionshalle. Da sein Geburtstag anstand und wieder einmal eine gute Idee zu einem Geschenk her musste dachte ich so bei mir: Das is es ! Ich könnte die erste Fertigung nachbauen! Fotos wahren leider keine zur Verfügung, darum musste (sehr unauffällig) gründlich nachgefragt werden. Ein paar Handskizzen später wusste ich wohin die Reise gehen sollte.

Transmission, Flachriemen, zentraler Motor in der Ecke der Halle... Das war mir dann doch zu langweilig darum habe ich mich für eine Dampfmaschine entschieden. Nach langem Suchen habe ich dann eine Wilesco D21 gekauft, da einiges an Antriebsmodellen betrieben werden sollte und mir die Speisewasserpumpe gut gefallen hat. Die Maschinen wurden ebenfalls von Wilesco geordert, da sie fast alle die ich brauchte hatten. Lediglich die Drehbank machte mir große Sorgen, die war nicht aufzutreiben. Am Ende habe ich mich dann für eine Drechselbank der Firma E.K.T entschieden, passte vom Maßstab am besten rein.

Ich habe vom Bau keinerlei Fotos gemacht und auch keinen Baubericht, da ich mir im klaren war was dies an Arbeit und an Zeitaufwand bedeutet. Wie ich vermutet hatte war der Zeitraum doch sehr eng bemessen darum habe ich darauf verzichtet.

Nun ein paar Eckdaten:

Grundplatte : 1,2m x 0,6m

Mauern aus ca. 4300 Ziegeln hochgemauert

Mosaik Steine für den Boden des Dampfbereiches ca. 2400 Stück

Riemenboden Kiefernleisten 10x2 ca. 28 lm

VIEEL, sehr viel kleber

Bauzeit: 6 Wochen und ca. 190 Stunden nur abends nach der Arbeit...



So, nun aber Fotos von dem Ganzen



Der Bereich mit der Dampfmaschine



Mir war bewusst das die Wilesco Dampfmaschine "Spielzeug" ist, aber so konnte die nicht bleiben. Esbit Tabletten, alle 5 min ölen, nenene... das muss alles raus...



Erst mal mit der Trennscheibe alle Leitungen durchgeschnitten, neuer Scheiber rein und natürlich ein Verdrängungsöler. Ein Keramikbrenner mit Gastank machen das Ganze zu einem Dauerläufer .





Die Speisepumpe förderte Ihr Wasser aus einer kleinen Kunststoffwanne, das war für mich auch nicht sehr berauschend . Darum baute ich kurzerhand ein Speisewassertank mit Heizspirale, durch die der Abdampf das Speisewasser schön vorwärmen kann... nach ca. 10 Minuten hat er eine Temperatur von 95 Grad.

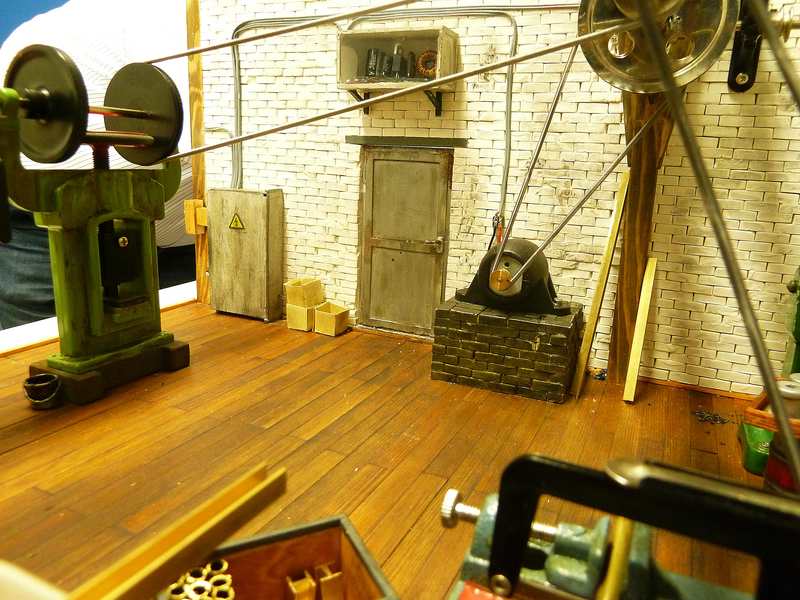

Neben an ist die Werkstatt untergebracht. Diese habe ich so gut es möglich war originalgetreu aufgebaut.



Der Dynamo sollte eigentlich die Beleuchtung befeuern, was aber leider an der mangelnden Leistung nicht ausging.

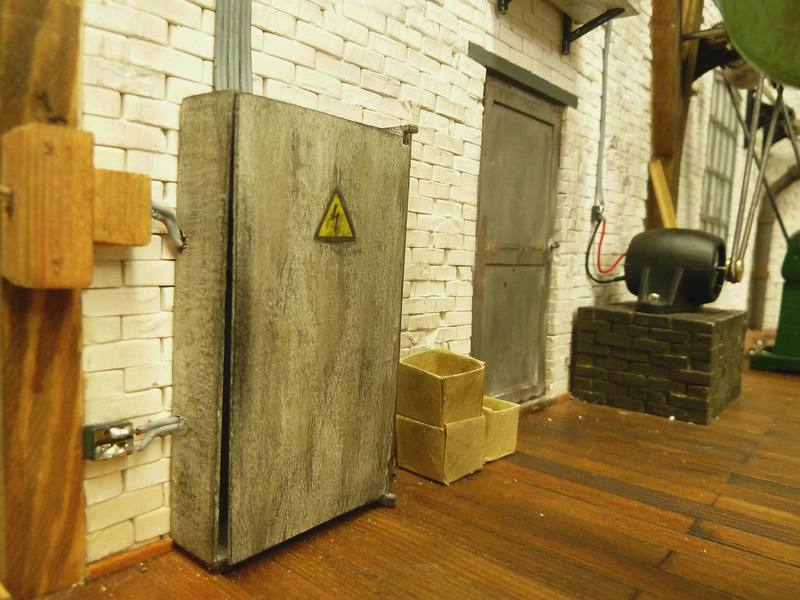

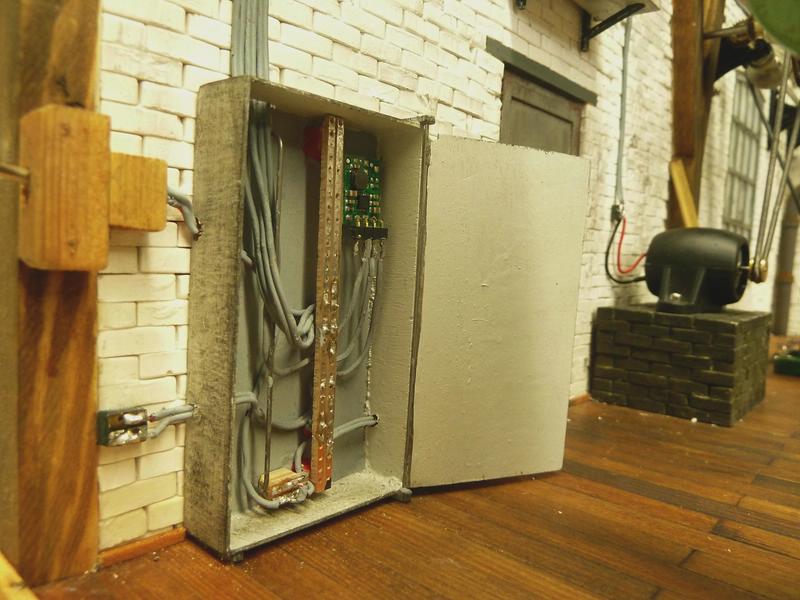

Im Stromkasten wurde die ganze Beleuchtung eingelötet

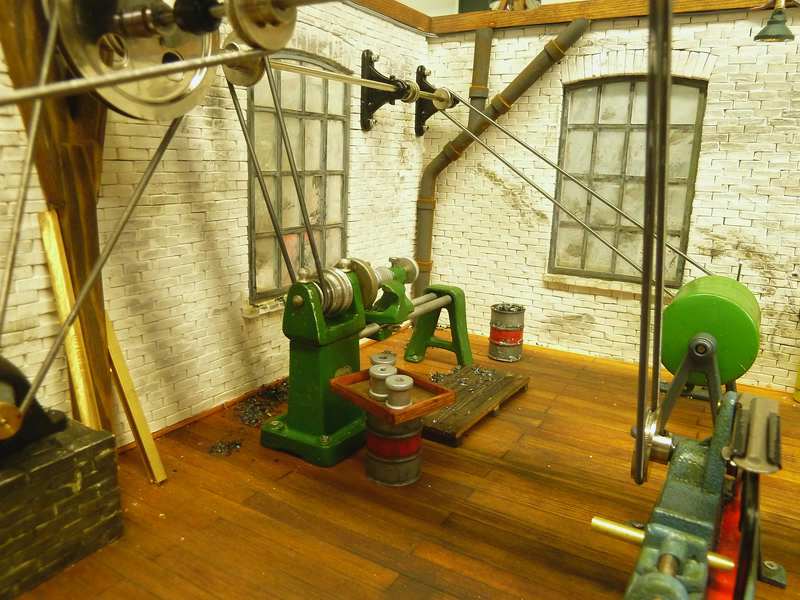

Die Produktion:

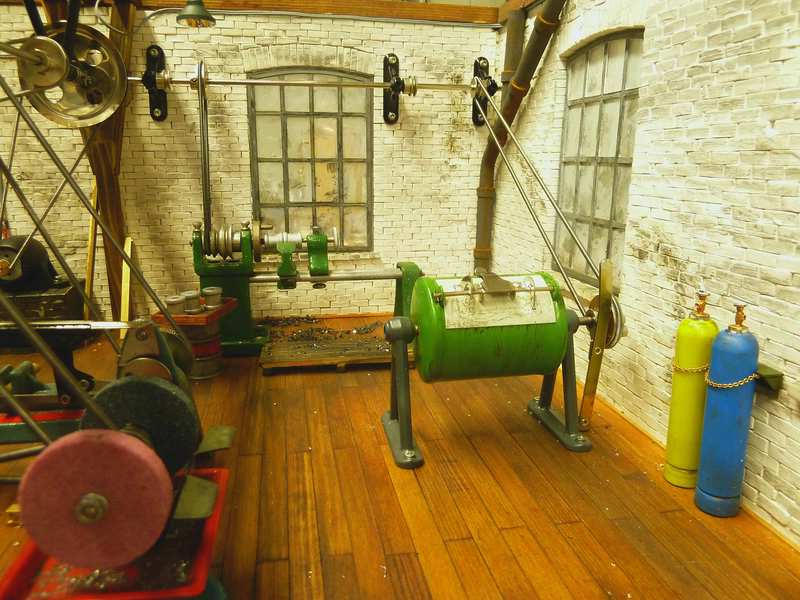

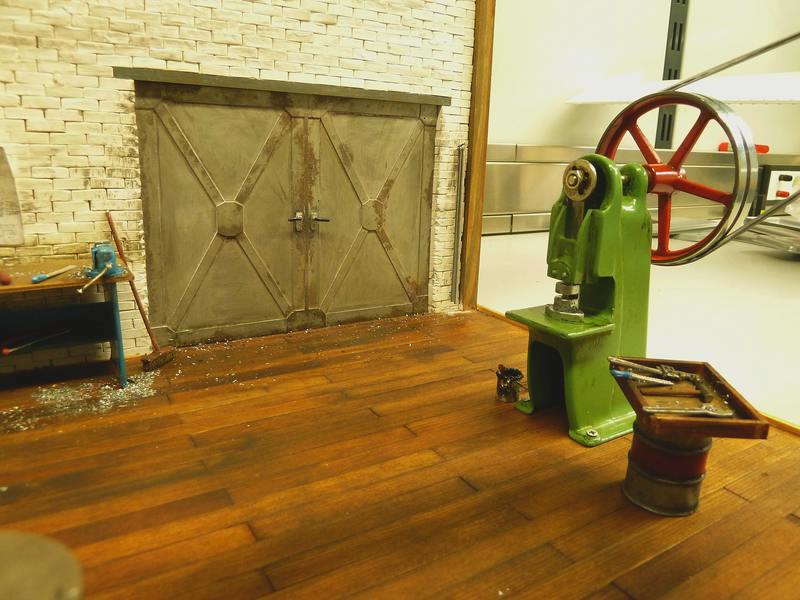

und weiter geht's:

das Büro

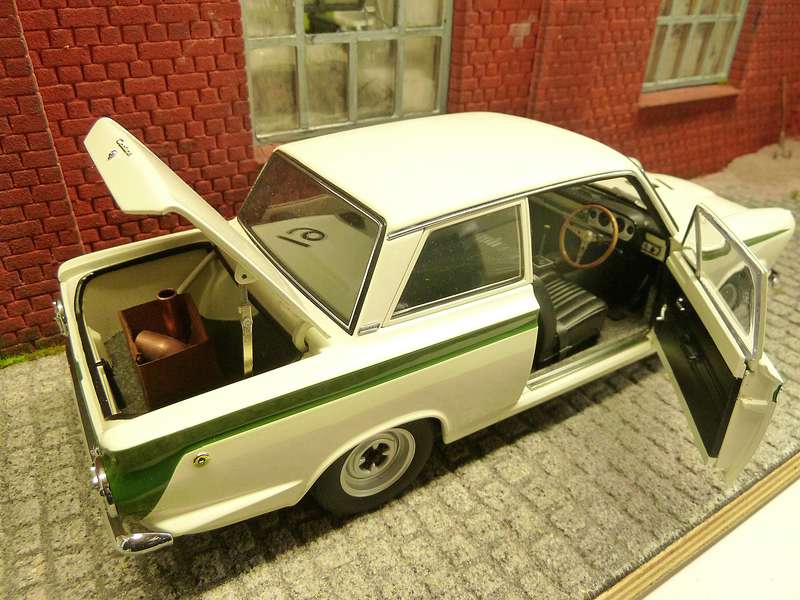

Die Straße dahinter, mit einem Klassiker:














Zum Abschluss, das ganze mal von oben:





Mir hat der Bau sehr viel Spaß gemacht. nun bin ich aber mal gespannt was die Profis zu meinem ersten Versuch bezüglich Diorama sagen.

So Long

Phil

@pit

Dank erstmals für das Lob. Ja ich weiß, einige dieser Kleinigkeiten sind noch drin die mich auch stören. Aus Mangel an Zeit konnte ich die Außenmauer nicht mehr selber Mauern und habe einen fertigen Abguss verbauen müssen. Da dieser leider etwas porös ist konnte ich leider keine schnelle Lösung finden. Die Mauer ist nur dezent gealtert worden, kommt auf den Fotos leider nicht ganz rüber. Ich habe das Dio gestern übergeben und komme da leider nicht mehr so einfach ran. Wenn ich doch nur etwas mehr Zeit gehabt hätte....

@Alex

Auch an dich geht mein Dank.

So Long

Phil

Hallo Leute

@ Marek
Das mit Video könnte sich noch etwas ziehen, werde aber versuchen baldmöglichst eins einzustellen

@Dominik
Tja, das mit dem Schlauchpaket ist ne witzige Geschichte:
Der Lehrling hat das beim letzten Schweißen die Schläuche kaputt gemacht, darum müssen sie ersetzt werden. Die Neuen liegt bereits neben der Werkbank bereit, nur der Meister hatte bis jeztz noch keine Zeit zur Montage.....
Als Beweis nochn Foto:

"Dann hoff ich ma das die Ausrede reicht..."

Also ja, das ist absicht!

So long

Hallo Leute

Danke für das Featback! Freut mich, das ein Erstlingswerk anerkennung findet
Figuren hätte ich gerne reingestellt, habe aber dazumal in der Eile des Projekts nix gefunden, das ohne große Anpassung gepasst hätte.

Ich hatte von der Planung bis zur Abgabe nur 6 Wochen Zeit . Ich musste schon an den Maschinen und der Dampfmaschine viel ändern. Dies war auch das erste mal, das ich mit Dampf arbeitete und musste mich mal einlesen wie und wo das Optimierungspotential der Wilesco D21 ist. Auch das mit den Ziegeln und Fliessen, waren ja doch weit über 4000 bzw. 2400 Stück, brauchten mehr Zeit als ich gedacht hätte. Durch den Job, blieb da nur der Abend und das Wochenende übrig.

Ein großer Teil habe ich leider damit verbracht, eine Lösung für das Beleuchtungsproblem zu finden. Der Dynamo sollte den ganzen Strom für die Beleuchtung aufbringen. Dies hätte auch knapp funktioniert, wenn die Dampfmaschine mehr Leistung gebracht hätte. Die Summe der über Transmission angetriebenen Maschinen verbrauchte aber so viel Leistung, das der Dynamo zu wenig brachte. Nach etlichen Stunden musse ich die Notlösung machen, Batterieen

Wer mehr über die Details wissen möchte, einfach melden

So long

Phil
