Holz: SMS Szent Istvan 1:100

Ray

Beiträge: 9 636

Realname: Ray

  • Nachricht senden

241

Mittwoch, 26. Juni 2019, 18:15

Schöne Fleißarbeit Hofi,
Sieht fantastisch aus.
Solche Ankerketten habe ich damals
bei meiner Spee auch gesucht und
leider nicht gefunden.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

BB76

Beiträge: 451

Realname: Christian

Wohnort: Kevelaer

  • Nachricht senden

242

Mittwoch, 26. Juni 2019, 22:05

Die Drehteile sind wie immer eine Klasse für sich und die machen sich verdammt gut an Deck, so als Gesamtensemble lackiert doch besser als blank :thumbsup:

Womit fixierst du eigentlich die zu lackierenden Teile an deinen hölzernen Lackiergehilfen?

Bei der Ankerkette muss ich auch passen, hab meine von architekturbedarf aber die haben nix mit Steg. Bei anderen Shops die ich kenne gibts die dann auch nur bis 2,5 mm.

Grüße,
Christian
Im Bau: RC USS Missouri 1:87

Lars Schanz

Beiträge: 257

  • Nachricht senden

243

Donnerstag, 27. Juni 2019, 06:03

Zitat von »Hofi«

PS. Ich suche Ankerketten mit Steg (Gliedlänge 3 - 3,5 mm), bin aber bis jetzt nicht fündig geworden, vielleicht kennt jemand eine Bezugsquelle?

Hallo Hofi,
Leider hat Herr Zinnecker seinen Betrieb eingestellt, aber vielleicht wirst Du hier fündig?
Beste Grüße
Lars

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

244

Donnerstag, 27. Juni 2019, 07:23

Morgen, werte Modellbauer!

Servus Christian! Auf die Holzstäbchen ein Doppelklebeband kleben, auf das Doppelklebeband klebe ich mit der Rückseite ein Maskierband von Tamiya, auf das werden die Teile aufgeklebt.

Servus Lars! Vielen Dank, ich hoffe die sind lieferbar.

Schönen Tag noch

Hofi

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

245

Freitag, 28. Juni 2019, 14:32

Schönen Nachmittag!

Wie schon androht, sind jetzt die Kohlewinden dran.

Zuerst die Elektromotore:

Das Ausgangsmaterial (links oben eine normgerechte Werkzeichnung von Hofi)


Fertig gedreht mit Augenschraube zum Anheben der Motore


4 Messingstangen 6 x 8 mm für den Grundkörper, zusammengelötet um alle in einem Arbeitsgang bearbeiten zu können und die Drehteile für das Gehäuse des Schneckengetriebes


Die Grundplatte aus PVC


Die Drehteile für die Stummeln der Ausgangswellen


Die Stummeln schauen letztlich so aus

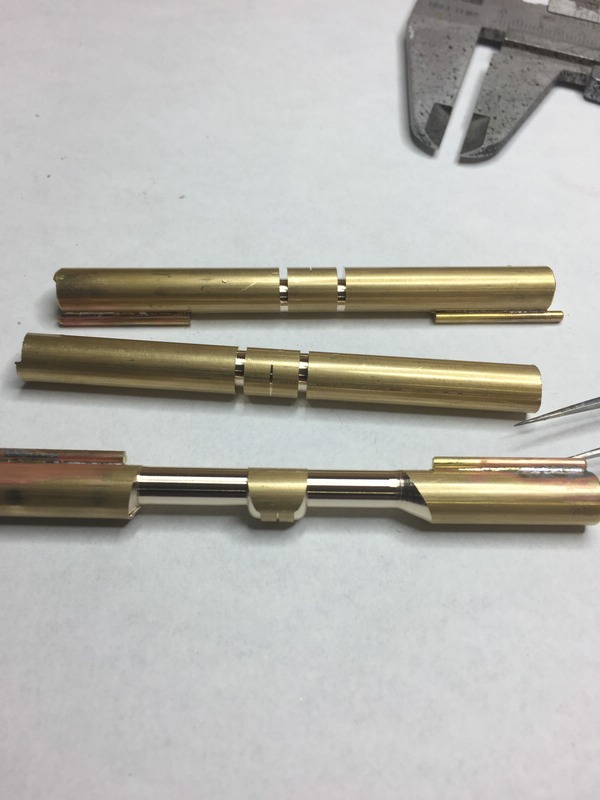

Die Messingteile für den Grundkörper wurden gefräst, wieder entlötet und auf Maß gebracht


Fertig mit dem Gehäuse des Schneckengetriebes


Alle Bauteile beisammen


und zusammengebaut, Ölablassschraube und Einfüllschraube sind mit Knupfers Modellschrauben imitiert worden.



So, dass wärs, die Seiltrommeln heb ich mir für nächste Woche auf

Schöne Grüße aus Wien an alle Modellschrauber

Hofi

Ray

Beiträge: 9 636

Realname: Ray

  • Nachricht senden

246

Freitag, 28. Juni 2019, 18:10

Verneigung vor dem Meister.
Er ist dabei , ein Meisterwerk zu schaffen.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

feuermann6147

Beiträge: 8 957

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

247

Freitag, 28. Juni 2019, 22:43

Moin,

wo bitte ist der sabbern auf dem Boden kriechende Smiley??? :love: :love:
Einfach nur vom Feinsten!!!

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Golfkilo

Beiträge: 3 583

Realname: Jochen

Wohnort: Gladbeck

  • Nachricht senden

248

Freitag, 28. Juni 2019, 22:55

Mahlzeit!

Ich bin immer wieder schwer beeindruckt!
Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

PickPott

Beiträge: 1 196

Realname: Markus

Wohnort: Mitte der Kugel

  • Nachricht senden

249

Samstag, 29. Juni 2019, 19:43

Moinsen....
ich auch..... :sabber: 8o :respekt:
Meine im Bau und Fertigen Projekte

Gruß Markus :ok:

Vercingete

Beiträge: 1 082

Realname: Björn

Wohnort: Da, wo Gude als Begrüßung reicht.

  • Nachricht senden

250

Sonntag, 30. Juni 2019, 19:43

Mein lieber Scholli...
Schlichtweg erste Klasse!
Im Bau: Royal Louis; Fletcher-Klasse (Platinum Edition); Jeep Willys

Fertig: Lamborghini Countach (Abo); La Montanes; Astrolabe; Bounty; Lanz-Bulldog D8506 (Abo); Bismarck (Platinum Edition)

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

251

Montag, 1. Juli 2019, 15:18

Schönen Nachmittag!

Vielen Dank an alle!

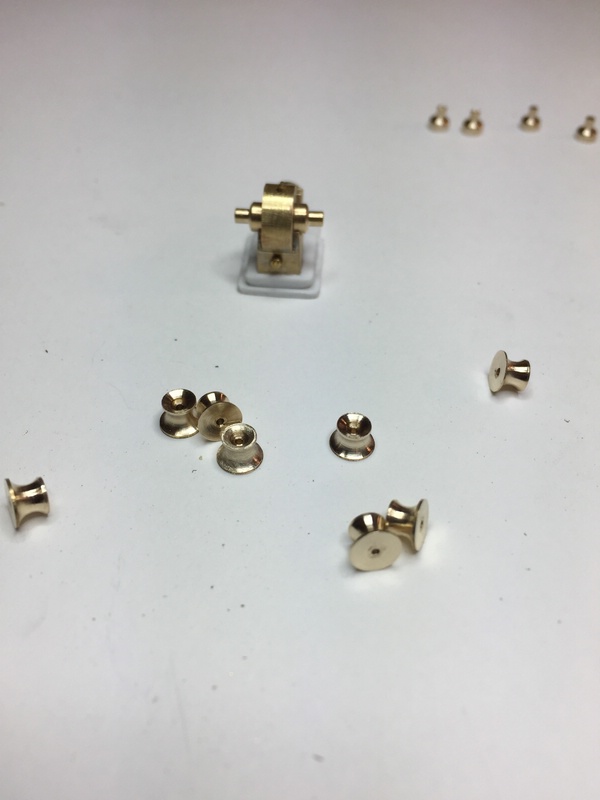

Kleiner Nachtrag zu den Kohlewinden: ich habe, wie schon angesprochen, die Seiltrommeln gedreht.



Dann konnte alles vervollständigt werden



So, jetzt ist hitzefrei.

Schönen Nachmittag aus Wien

Hofi

GraveKommander

Beiträge: 29

Wohnort: Bayern

  • Nachricht senden

252

Montag, 1. Juli 2019, 16:39

Fantastische Arbeit, ich liebe ja gedrechseltes. Ist ne eigene Liga! So viele Details :love:


Wegen der Ankerkette, hilft dir evtl. das hier?
http://www.alphaorganic.de/ketten/38mm-s…-yxja1iwh6.html
Schmuckkette und du müsstes wohl die Glieder etwas bearbeiten, aber kommt relativ gut hin, oder? wär aber 0,3mm länger als dein maximum.

Frank.E

Beiträge: 1 153

  • Nachricht senden

253

Montag, 1. Juli 2019, 16:41

Hallo Hofi, Deine Drehteile sind beeindruckend. Tolle Metallverarbeitung.
Lieben Gruß Frank
http://www.segelschiffsmodellbau.com/

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

254

Dienstag, 2. Juli 2019, 14:24

Schönen Nachmittag!

Danke Frank!

Danke "GraveKommander" bezüglich Deines Lobes und vielen Dank für den Hinweis auf die Ketten, bin aber schon fündig geworden und warte gespannt, was der Postbote mir da bringt!

Eigentlich wollte ich mal ein bisschen pausieren, ist aber auch fad, und so habe ich mich an die Ankerbetings gemacht. Den Werdegang zeige ich mal ganz kurz.

Grundmaterial


Ein bisschen drehen, fräsen und bohren


Diverse Teile zusammenlöten und nachher putzen

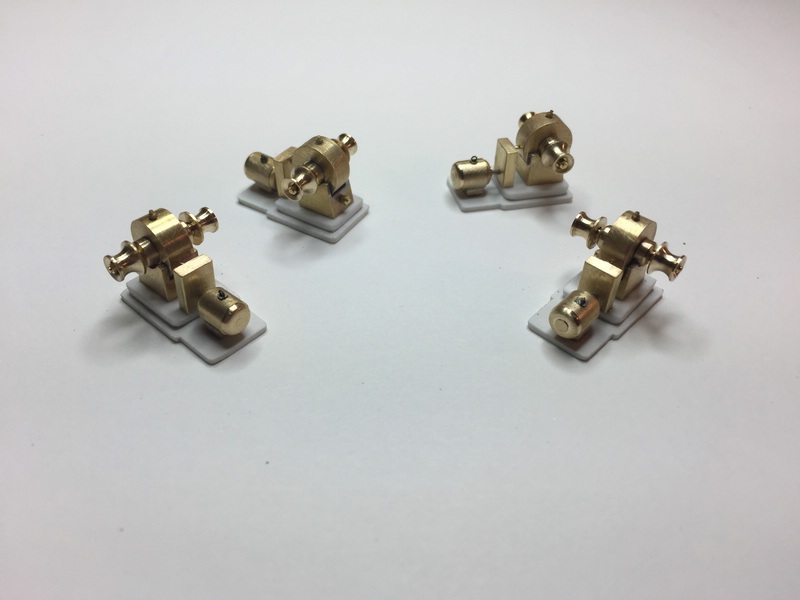

Und fertig, die Grundplatte fehlt noch, die Lüfter sind Zukaufteile.



So, wieder was fertig.

Schöne Grüße aus Wien

Hofi

BB76

Beiträge: 451

Realname: Christian

Wohnort: Kevelaer

  • Nachricht senden

255

Dienstag, 2. Juli 2019, 23:45

Beneidenswerte Metallarbeiten und ebenso beneidenswerter Fleiß. Da ist Sommer, Sonne, Urlaubszeit und trotzdem gibts täglich neue Schmuckstücke... :respekt:
Im Bau: RC USS Missouri 1:87

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

256

Mittwoch, 3. Juli 2019, 14:15

Schönen Nachmittag, werte Modellbauer!

Servus Christian, hast recht, jetzt gehts ab in die Ferien, also der letzte Baubericht für die nächsten 2 Wochen.

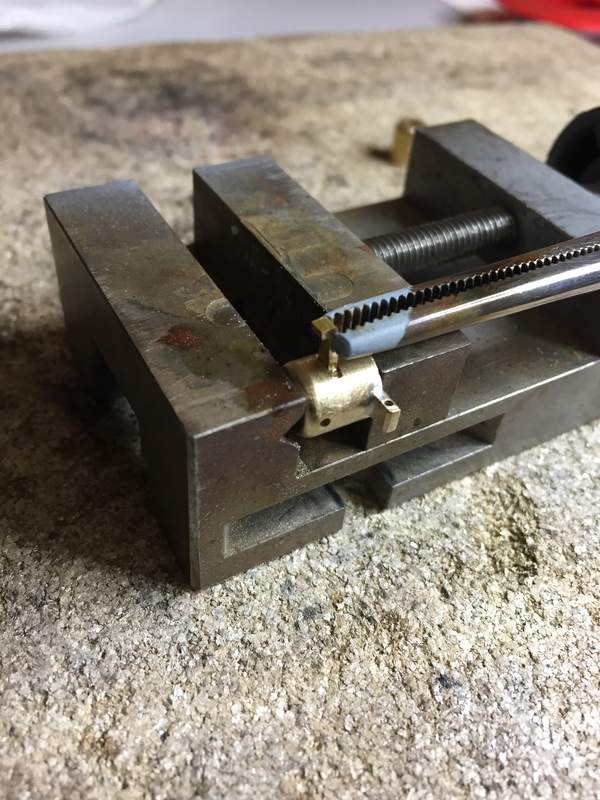

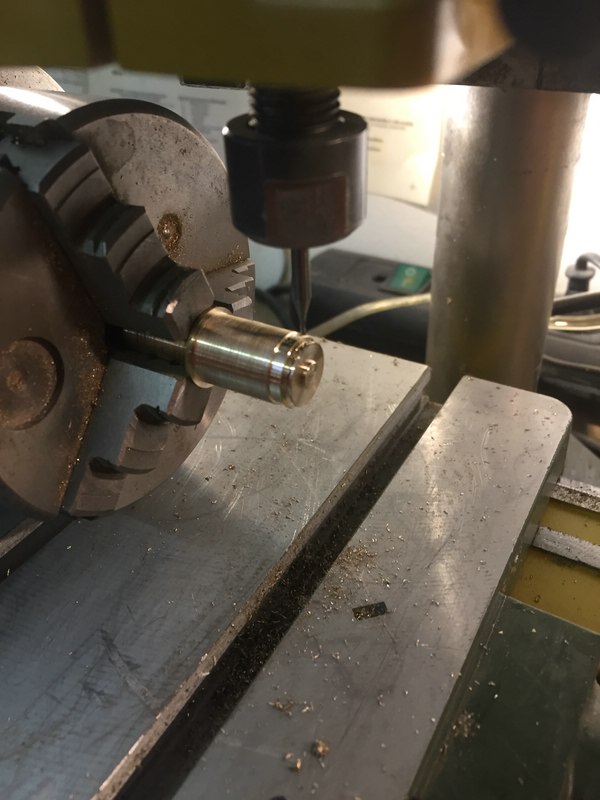

Eine Kleinigkeit wollte ich vor den Ferien noch machen, die Ankerklüsen an Deck.

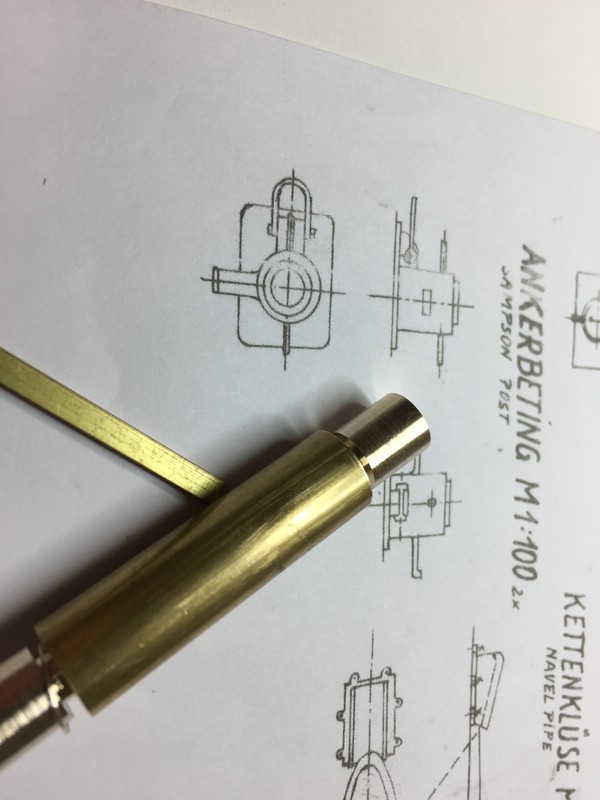

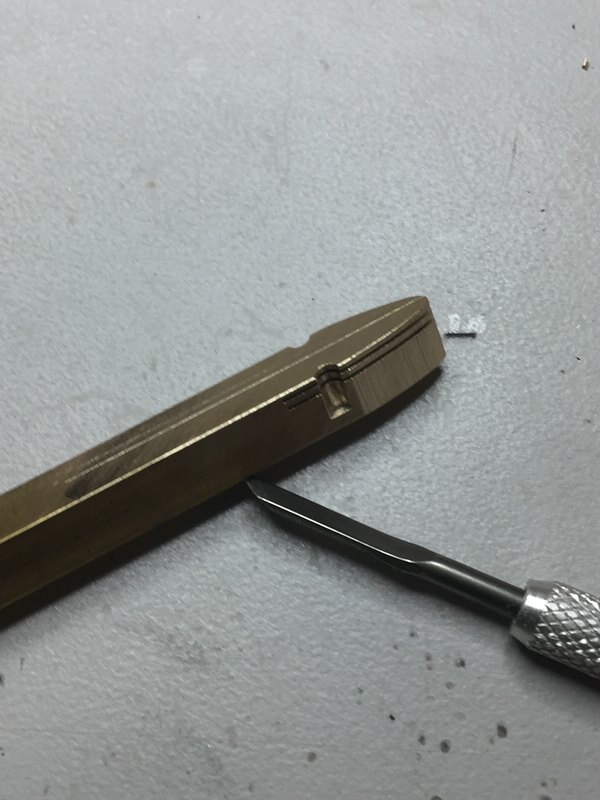

Hier also der Werdegang:

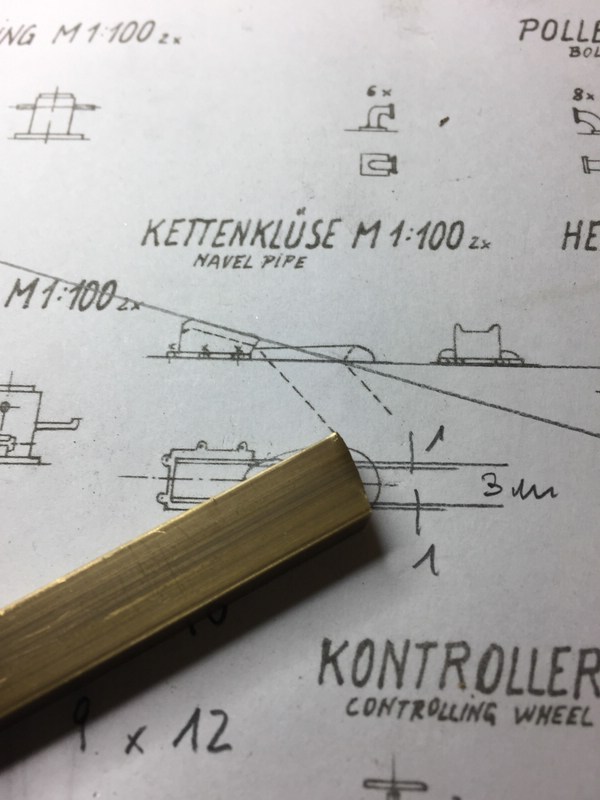

Die Klüsen haben eine Neigung von ca. 5 Grad, ist also ein bisschen komplizierter herzustellen. Messing Flachmaterial gebohrt und ausgefräst, dann im Winkel von 5 Grad mit der Kreissäge eingeschnitten.

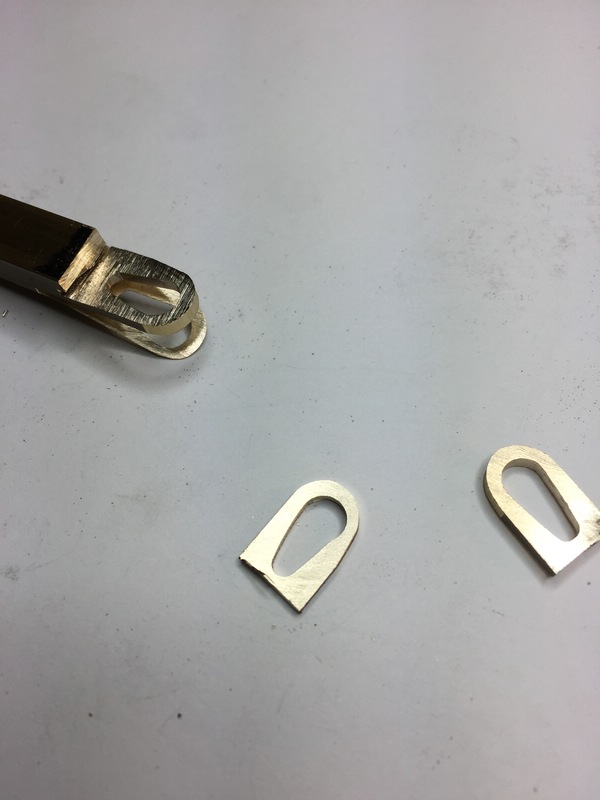

abgesägt

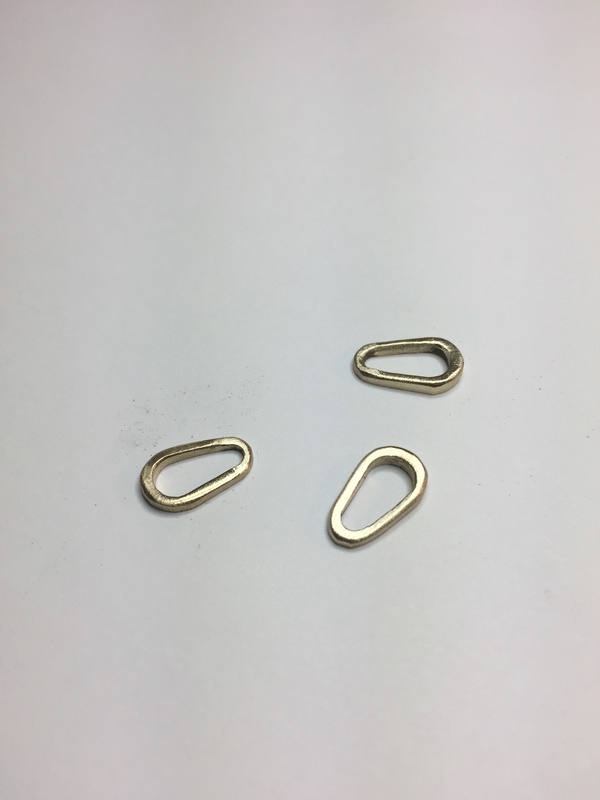

verrundet und geputzt

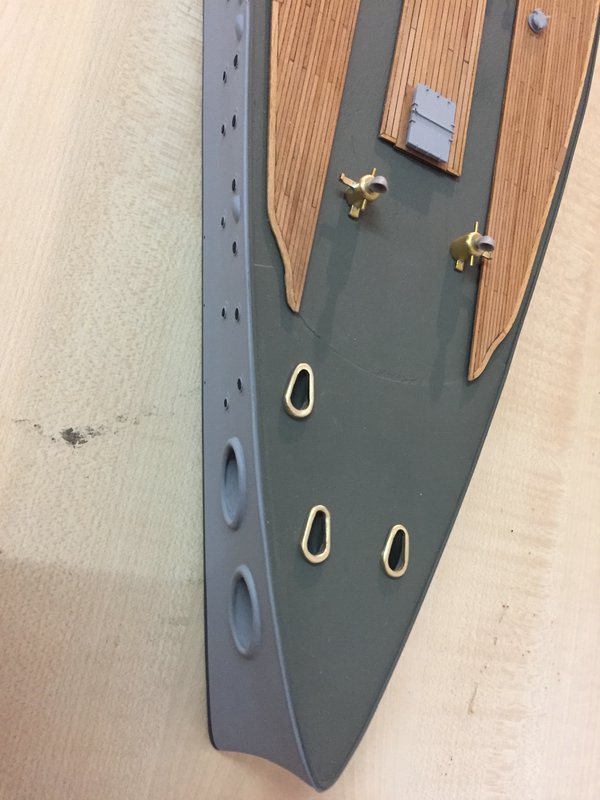

auf dem Deck schaut es jetzt so aus


Wenn der Postmann 2 mal klingelt, kann nur etwas Schönes dabei sein:


Freude

So, das war es mal. Ich wünsche schönen Urlaub, man sieht sich in 2 Wochen

Schöne Grüße aus Wien

Hofi

feuermann6147

Beiträge: 8 957

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

257

Donnerstag, 4. Juli 2019, 06:59

Moin Hofi,

wieder einmal wunderschöne Teile die Du gezaubert hast!

Schönen Urlaub!

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Ray

Beiträge: 9 636

Realname: Ray

  • Nachricht senden

258

Donnerstag, 4. Juli 2019, 07:38

Man hört geradezu die Ketten herunter Rasseln.
Super umgesetzt !

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Prien

Beiträge: 1 405

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

259

Donnerstag, 4. Juli 2019, 07:45

Heavy Metal Model Making! :thumbsup:

Richtig schöne Metallarbeiten, das weckt Begehrlichkeiten bezüglich der eigenen Werkzeuge ;)
Gruß, Olaf

___________________________________________________________
Asperger ist keine Krankheit, es ist der nächste Schritt der Evolution.


Aktuelles Projekt: Wall-E in 3D Druck

Vercingete

Beiträge: 1 082

Realname: Björn

Wohnort: Da, wo Gude als Begrüßung reicht.

  • Nachricht senden

260

Samstag, 6. Juli 2019, 18:38

Ich staun ja immer wieder...
Im Bau: Royal Louis; Fletcher-Klasse (Platinum Edition); Jeep Willys

Fertig: Lamborghini Countach (Abo); La Montanes; Astrolabe; Bounty; Lanz-Bulldog D8506 (Abo); Bismarck (Platinum Edition)

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

261

Samstag, 13. Juli 2019, 10:41

Schönen Vormittag, werte Modellbauer!

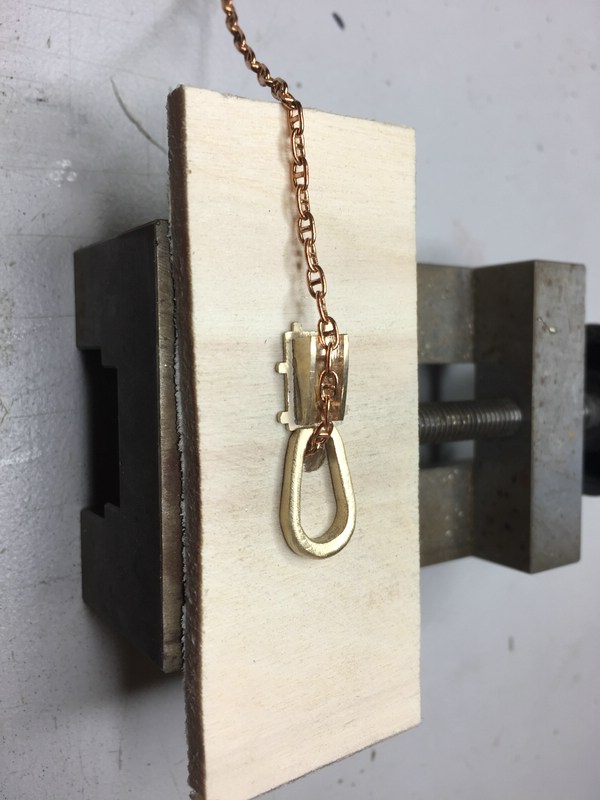

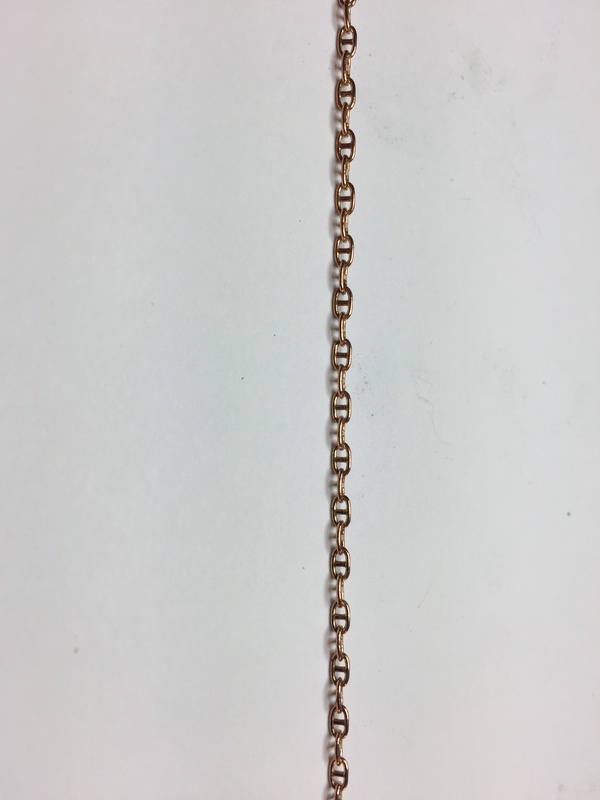

Ich habe es schon gezeigt, über Lars habe ich einen Tipp bekommen (vielen Dank) und konnte solche Ketten kaufen:


Damit konnte ich beginnen, den Bug mit diversen Gerätschaften zu vervollständigen.

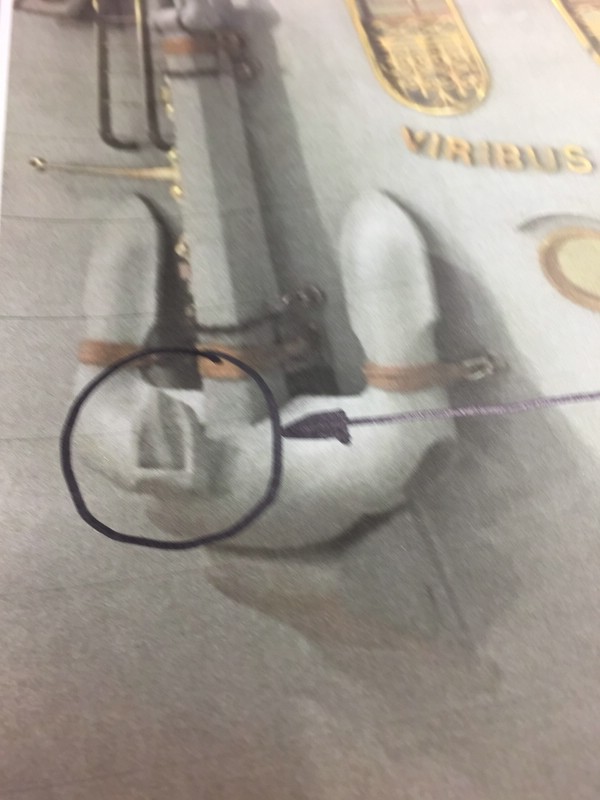

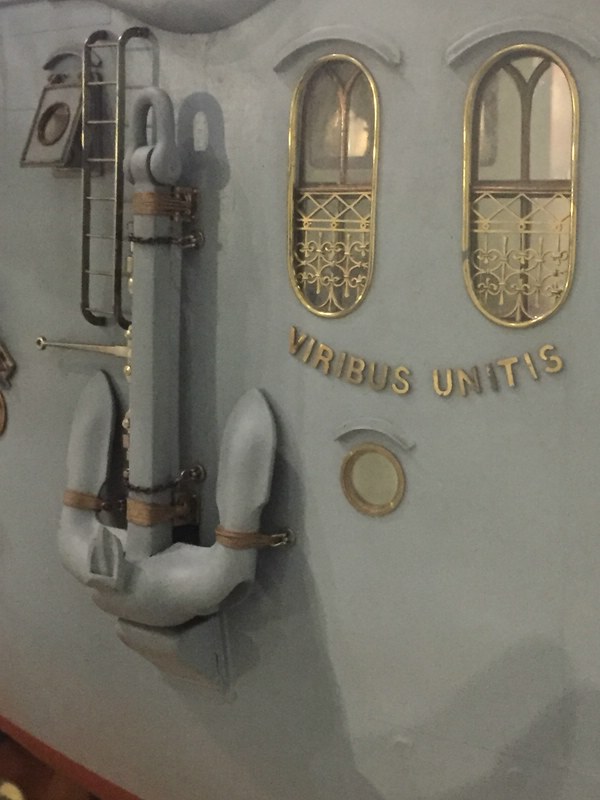

Ich habe mit den Ankern begonnen, hier ein Foto:


Nicht gerade einfach zu bauen.

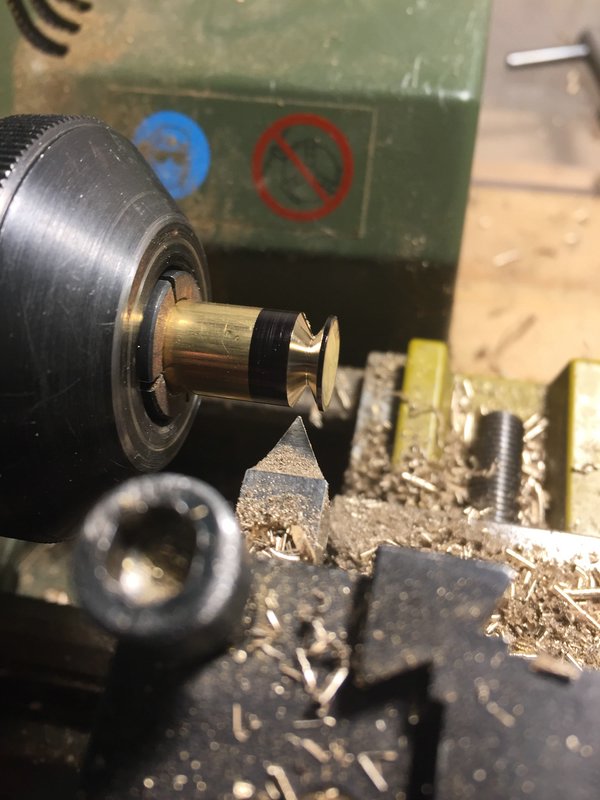

Begonnen habe ich mit dem Mittelteil, hier ist es notwendig, exzentrisch zu drehen.

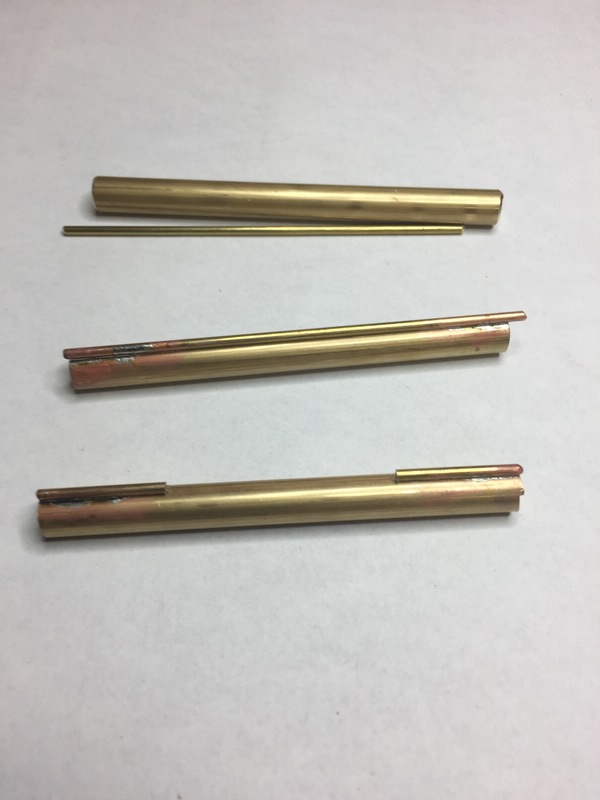

Man lötet 2 mm Messing rund auf 8 mm Messing rund und schneidet dann das Mittelstück weg, hier kann also gedreht werden.


Hier eingespannt mit Zentrierbohrer


Weil es ein schlechtes Foto ist, noch einmal nachgestellt

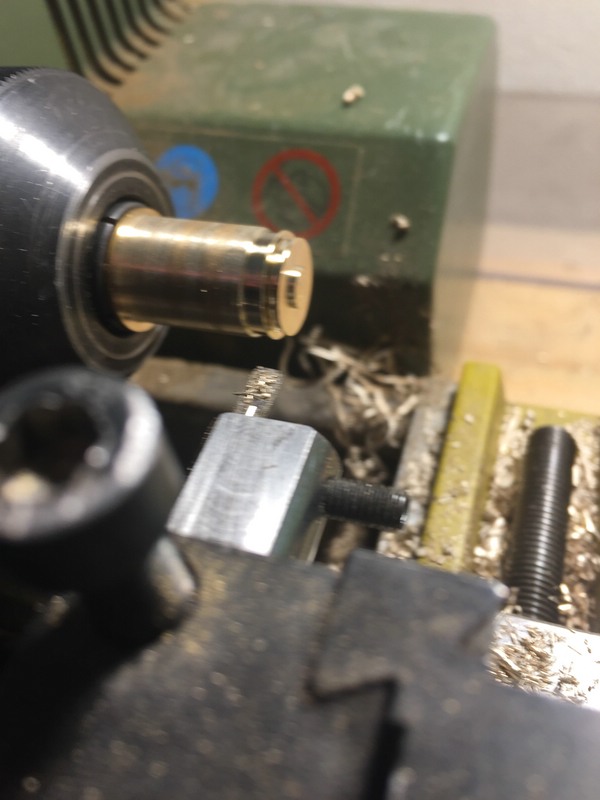

Dann kann man den Mittelteil des Ankers drehen und gleich abrunden

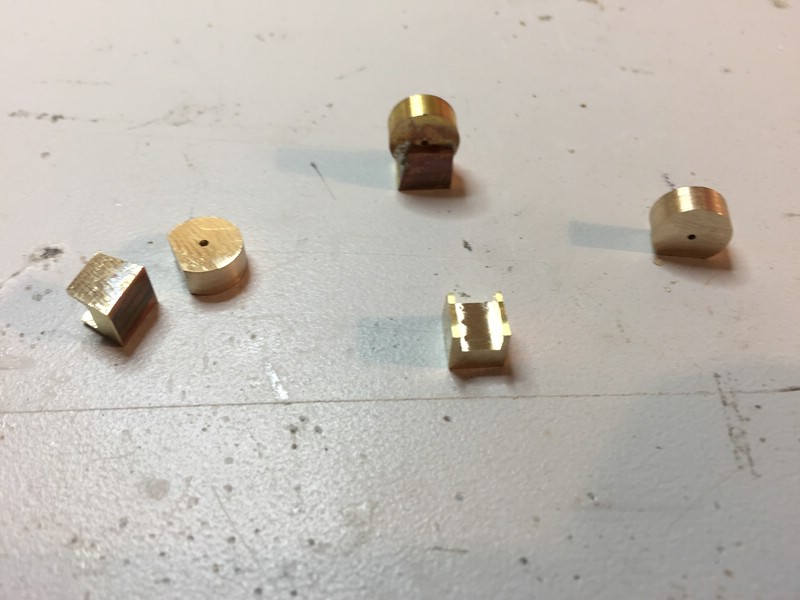

Kegelstümpfe drehen, eine Seite abschneiden

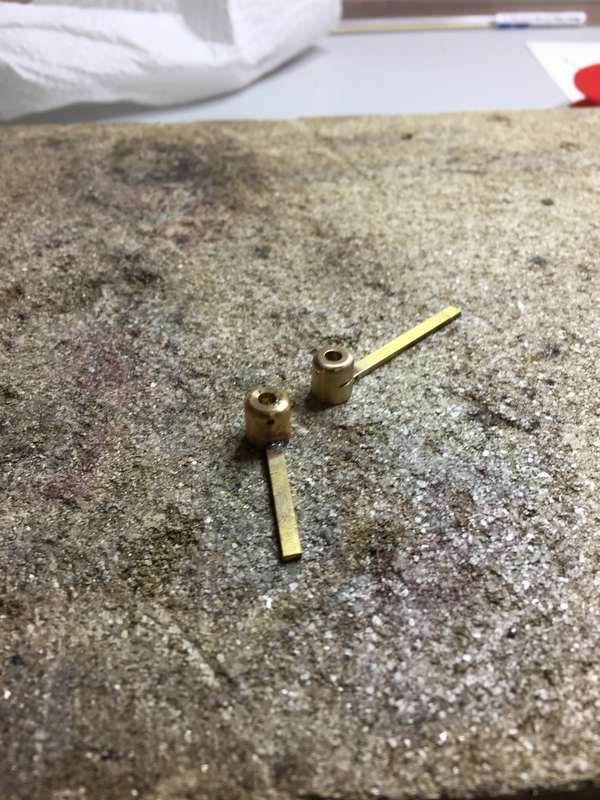

Die Achsenden angefräst


und die Arme angelötet


Flunken geschliffen und gesägt


zusammengebaut und ein wenig verspachtelt


und lackiert



So habe ich ihn das letzte Mal gesehen, dann kam die Putzfrau und weg war er! :bang:


Alles nochmal von vorne, ich habe aber auch gemerkt, dass es nahezu unmöglich gewesen wäre, auf diese Art 3 gleich aussehende Anker zu fertigen. Ich entschied mich die Anker aus Zinn zu gießen.
Hab ich zwar noch nicht gemacht - vor allem die Form, aber warum nicht? Man lernt ja was dabei.

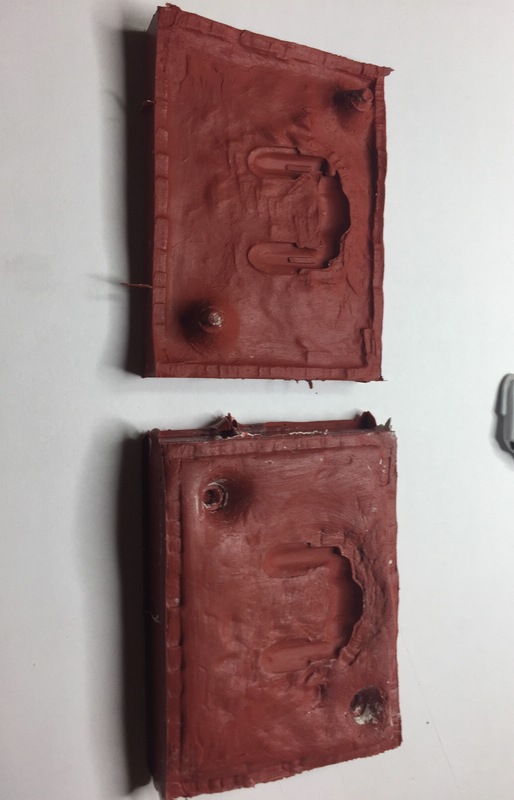

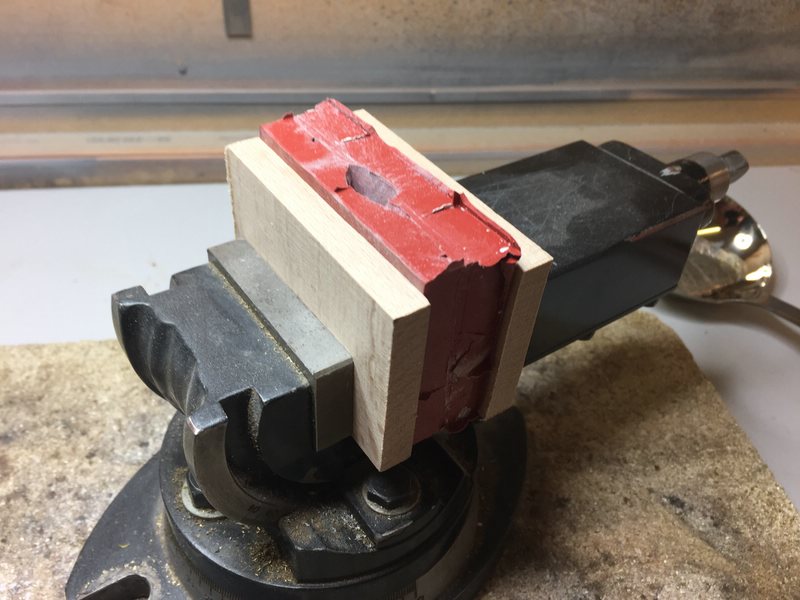

Material besorgt und eine Form gebaut:



und gegossen


und geputzt



Ehrlich, ich war total erstaunt, dass das auf Anhieb funktioniert hat!

Ah ja, bevor ichs vergesse: Falls jemand solche Anker im Maßstab 1/100 brauchen sollt, bitte eine Nachricht an mich.

Schöne Grüße aus Wien

Hofi

Nasenbaer

Beiträge: 528

Realname: Jürgen

Wohnort: Dallgow

  • Nachricht senden

262

Samstag, 13. Juli 2019, 10:56

Anker

Hallo Hofi,
Genial, was Du so alles aus Messing und Konsorten zauberst. Die Anker zu giessen, war eine weise Entscheidung :ok: . Damit hast Du drei Fliegen mit einer Klappe geschlagen. Erstens Zeitaufwand, Zweitens Genauigkeit bei identischen Ankern, und Drittens durch den Guss zwangsweise entstehende leichte "Rauigkeit" der Oberfläche (welche meiner Meinung nach einem Original bedeutend näher kommt, als gedrehte Teile). Bin schon auf weitere Fortschritte gespannt.
:thumbsup: :thumbsup: :thumbsup: :thumbsup:

Gruß
Jürgen

Schmidt

Beiträge: 5 821

  • Nachricht senden

263

Samstag, 13. Juli 2019, 13:13

Alle Wetter! Zum ersten Mal etwas abgegossen und dann dieses Ergebnis! Willst du es nicht bei Gelegenheit mal mit dem Goldmachen versuchen? Wenn einer das schafft, dann du.
Schmidt
Restaurierung eines Werftmodells aus dem Jahre 1912 jetzt als Webseite: http://kaiserfranzjoseph.de/
Über das Bemalen mit Humbrol- und Ölfarben: http://www.wettringer-modellbauforum.de/…9193#post739193

BB76

Beiträge: 451

Realname: Christian

Wohnort: Kevelaer

  • Nachricht senden

264

Samstag, 13. Juli 2019, 21:07

Hallo Hofi.

Ich finde die Gussteile sehr gut gelungen, umso mehr wenn man bedenkt das es das erste Mal war.
Hut ab auch dafür das du mit dem Giessen was neues probiert hast. Es fällt einem ja oft nicht so leicht sich von gewohnten Ansätzen zu lösen, gerade wenn man die so routiniert beherrscht wie du das drehen. :respekt:
Gruß,
Christian
Im Bau: RC USS Missouri 1:87

Ray

Beiträge: 9 636

Realname: Ray

  • Nachricht senden

265

Samstag, 13. Juli 2019, 22:21

Tolle Arbeit Hofi,
Christian, da bin ich voll bei Dir!

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

archjofo

Beiträge: 3 563

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

266

Sonntag, 14. Juli 2019, 05:56

Bewundernswert, welche Wege Du einschlägst, um die Teile für Dein schönes Modell herstellen zu können.
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

267

Sonntag, 14. Juli 2019, 11:26

Schönen Vormittag, werte Modellbauer!

Zunächst herzlichen Dank an alle für die Komplimente!

Servus Schmidt! Das mit dem Goldmachen ist eine gute Idee, ich lass mir das mal durch den Kopf gehen und mach einen Baubericht! :tanz:


Aber im Ernst: das Ergebnis des Zinngießens hat mich selber überrascht.

Die damalige Österreichische Marine hat aber noch ein Detail gestaltet, das eine kleine Herausforderung darstellt, nämlich dieses:


Ein feines, kleines und fieses Stück zum Nachbauen.

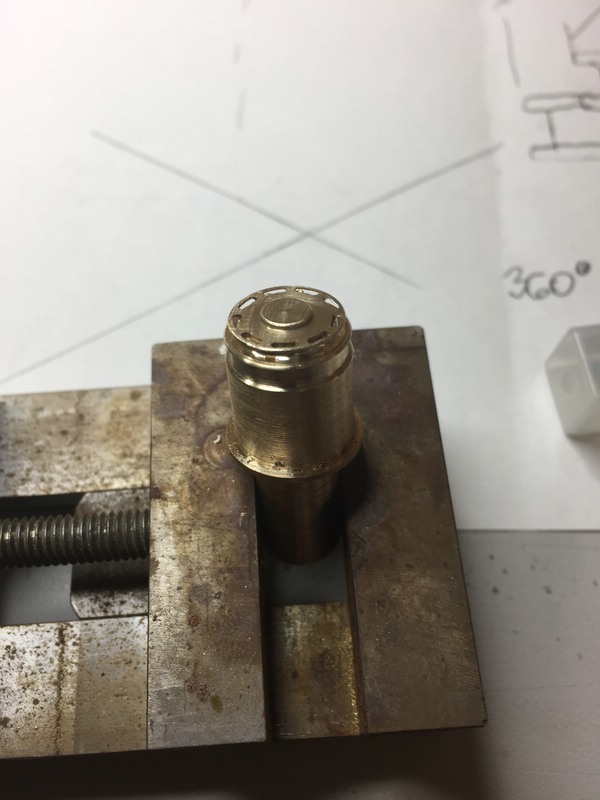

Ich habe mir einen kleinen Stempel angefertigt, leider habe ich keine Fotos gemacht, aber so schaut er aus:



Und, nachdem ich 6 Stück davon brauche, hab ich wieder eine Form gemacht.
Wieder keine Fotos gemacht, aber hier ist die ganze Prozedur abgelichtet:

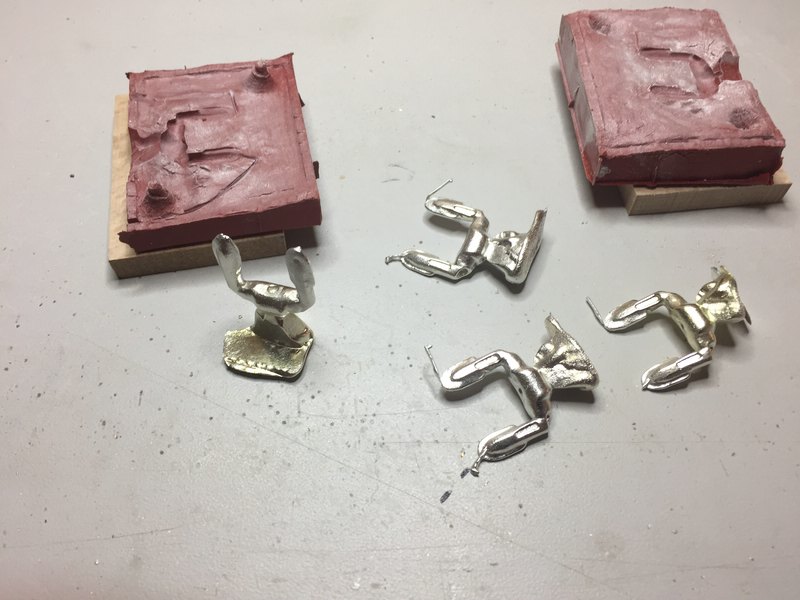

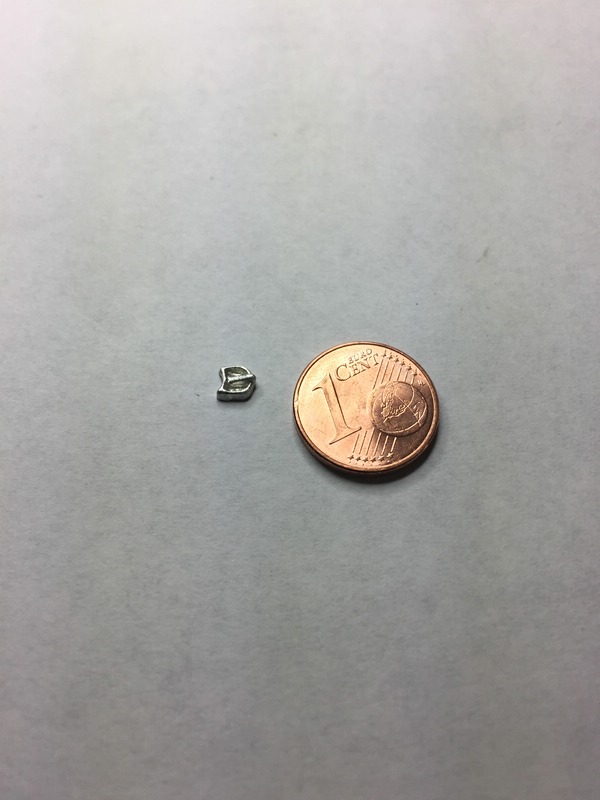

Von links oben beginnend der Stempel, die Form, dann der Guss mit Anguss der dann auf der Drehmaschine abgedreht wird,
unterhalb dann rechts die abgesägten "Wappen", links der verbleibende Stumpf als Restmaterial.



Ein Größenvergleich



Anker und "Wappen" montiert und grundiert



Bei den "Wappen" hat sich gezeigt, dass, wenn ich das Gießen weiternutzen möchte (ich brauch ja noch Geschütze, Scheinwerfer etc. in größeren Stückzahlen) anderes Zinn und Pellets aus Wismut brauche (verbessern die Fließfähigkeit des Zinns).
Mein Zinn aus dem Baumarkt (Fittingslot - auf die Schnelle gekauft) stößt hier an seine Grenzen, für die Anker hats aber gereicht.

So, dass war es schon wieder!

Schöne Grüße aus Wien

Hofi

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

268

Dienstag, 16. Juli 2019, 11:55

Mahlzeit, werte Modellbauer!

Ich habe mich mit den Ankerklüsen an Deck beschäftigt.

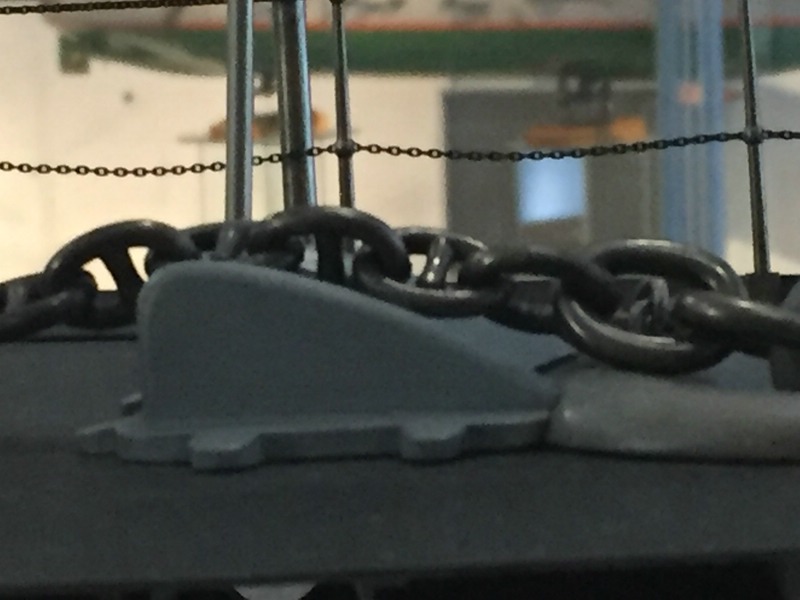

Ich brauche dieses Ding hier:


Keine Bilder gemacht, aber nach Fräsen und Kreissägen ist der Grundkörper entstanden:

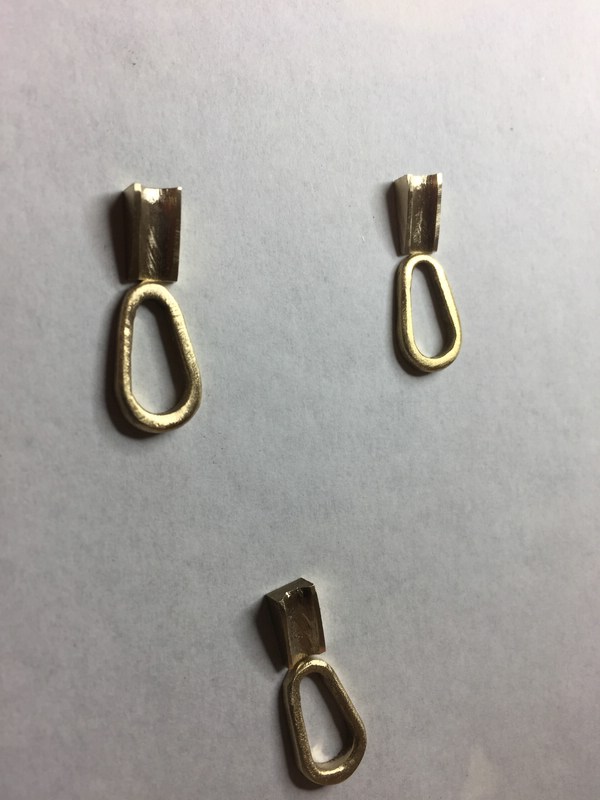

Fehlt noch die Befestigungsplatte, wie immer aus Messing:


gefräst

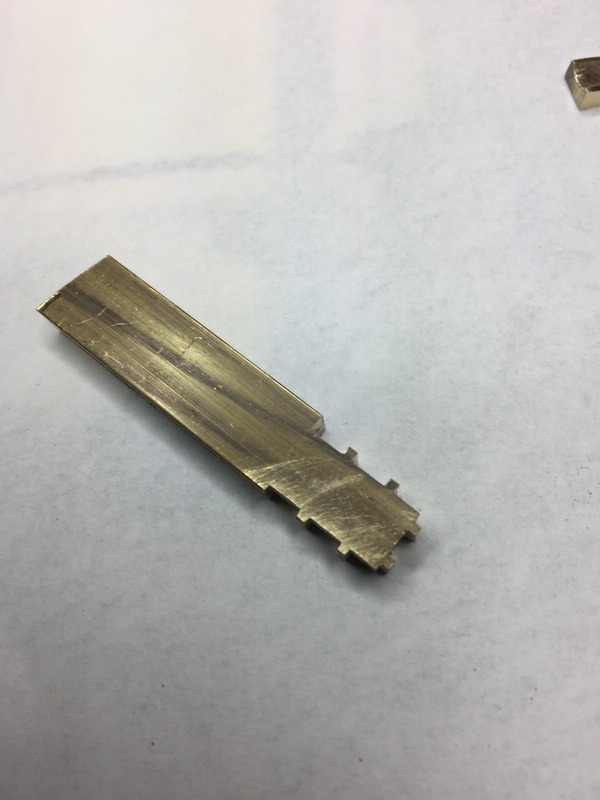

eingesägt


abgesägt

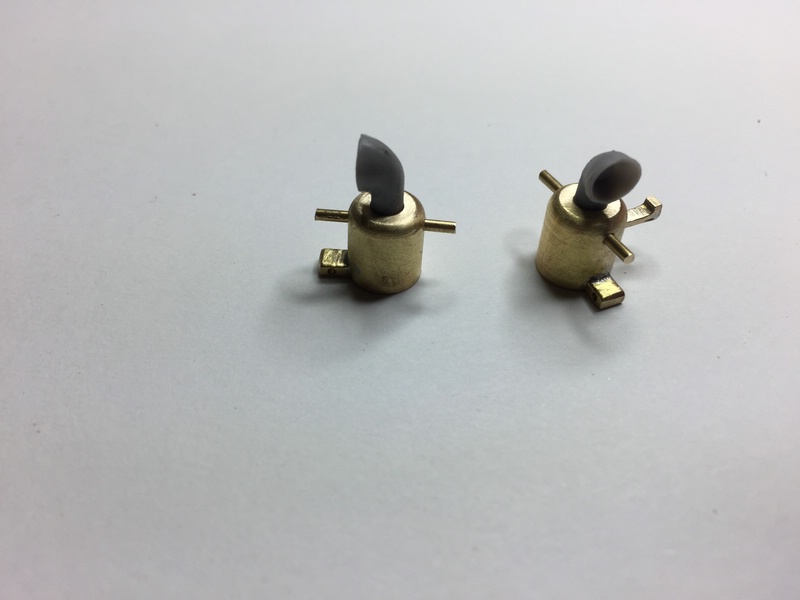

und so sieht der ganze Bauteil montiert aus:



Wieder was fertig!

Ich wünsche noch einen schönen Nachmittag

Hofi

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

269

Freitag, 19. Juli 2019, 12:57

Mahlzeit, werte Modellbauer!

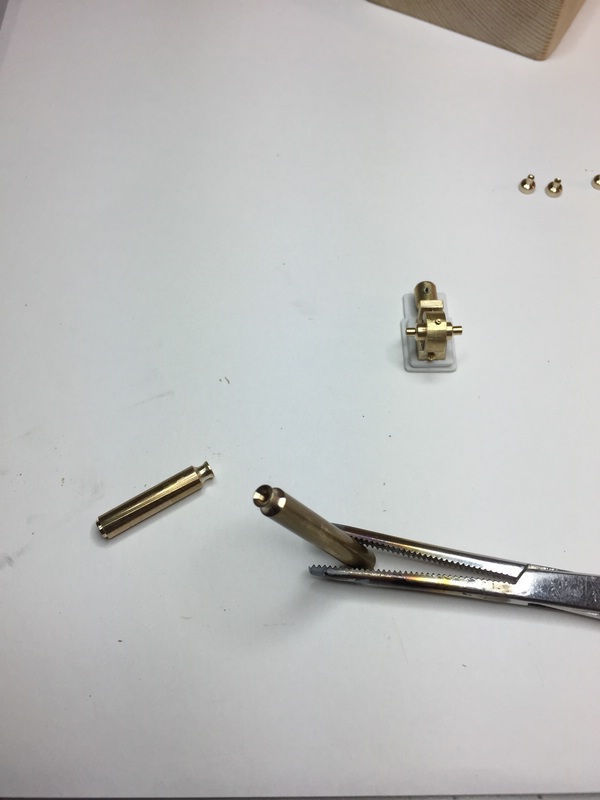

Bei mir ging es mit den Ankerwinden weiter, sie bestehen im wesentlichen aus drei Teilen.

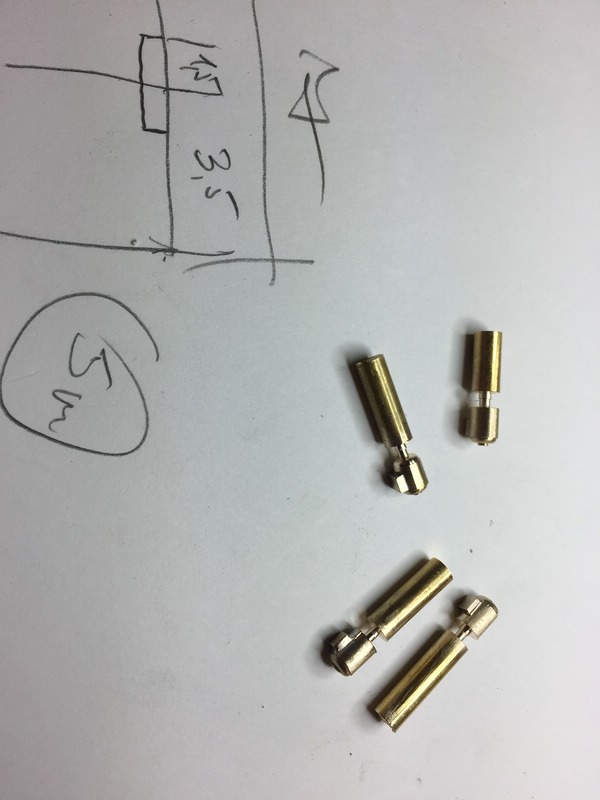

Zuerst der Unterteil der Winde

MS einspannen und anzeichnen


Einen Einschnitt drehen

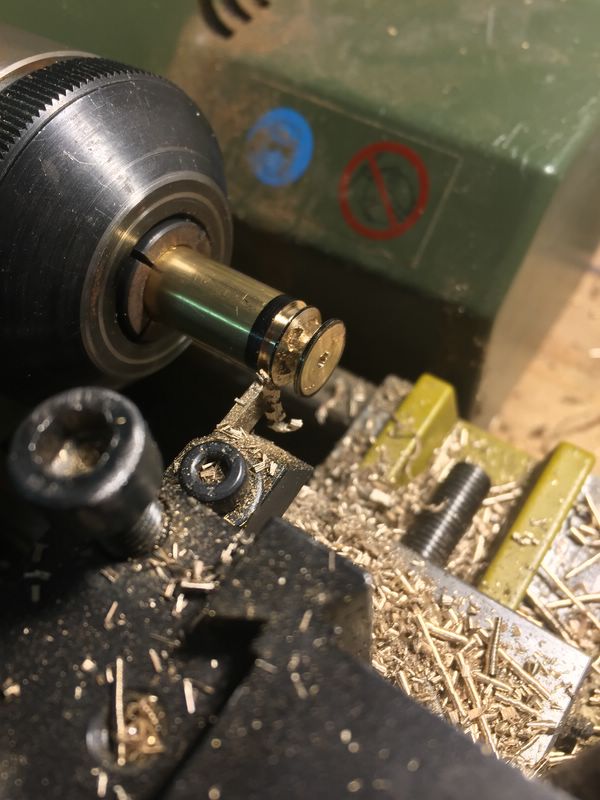

mit einem 2,5 mm Fräser die "Einkerbungen" für die Kettenglieder fräsen

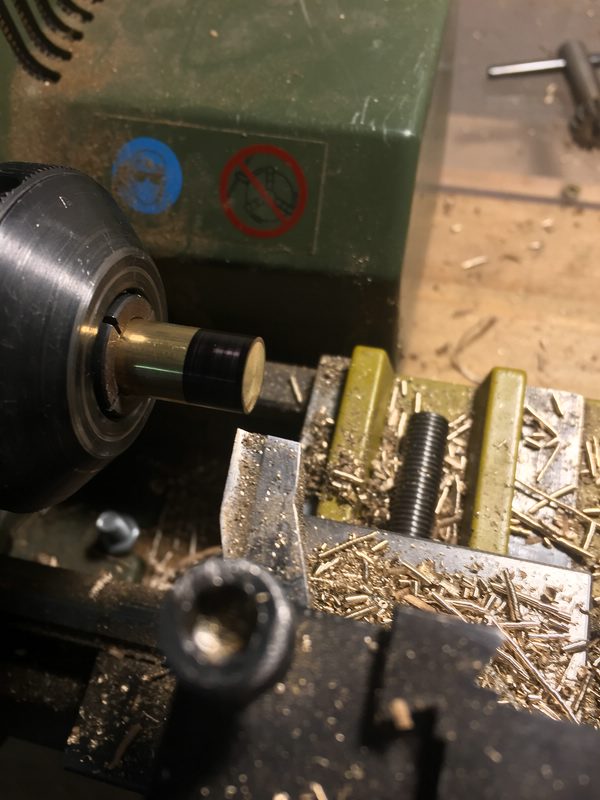

und abstechen


fertig, das kleine Ding wäre sogar funktionell


Scheiben als Unterteil der Winde drehen


der Oberteil der Winde


am Umfang Löcher bohren


an der Oberseite Langlöcher fräsen

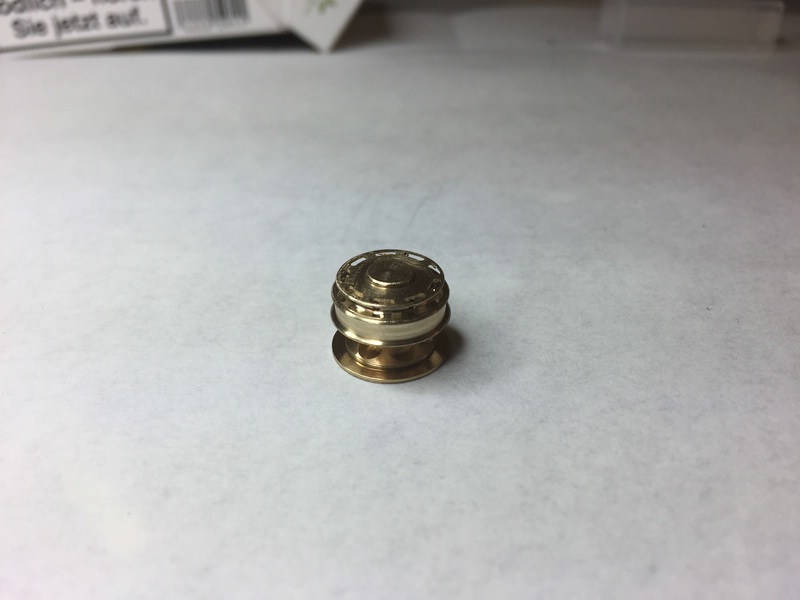

so schaut die Winde zusammengebaut aus



Das wars schon wieder.

Schönes Wochenende aus Wien

Hofi

victory78

Beiträge: 940

Realname: Matthias

  • Nachricht senden

270

Freitag, 19. Juli 2019, 14:31

Schöne Metallarbeit, solche Details sind die I-Tüpfelchen im Modellbau.
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zur Zeit sind neben Ihnen 2 Benutzer in diesem Thema unterwegs:

2 Besucher

Ähnliche Themen

Werbung
