Dienstag, 6. Juni 2023, 17:59

Zitat von »Meteor-Funeral-Serv.«

Hallo Marco,
Deine Arbeit ist einfach PHANTASTISCH!!!!!!!
Es macht einfach Freude Deinem Baubericht zu folgen
Beste Grüße,
Andreas

Ich danke Dir für das Lob. Freut mich sehr, daß Dir mein Bericht gefällt.

Zitat von »Raststätte«

Ach du Schande, das sieht nach anstrengender Arbeit aus, Marco. Aber auch gut, diese Arbeit lohnt sich also, genauso wie bei den anderen Details

Bernd

Ja doch. Ich mußte alle 10 Minuten Pausen einlegen und mein Arm tut mal richtig weh. Aber die beiden Stücke die ich bauen wollte habe ich geschafft. Mehr dazu später.

Zitat von »Ray«

Hallo Marco,

da muss ich Andreas voll zustimmen.
Was Du da machst, ist Modellbau wie ich
ihn mag.

Und das schöne ist: man lernt immer mehr dazu. Auch wenn man von anderen abguckt ;-) Oder besser gesagt: Sich inspirieren läßt.

Zitat von »feuermann6147«

Moin Moin,

ich schaue hier auch regelmäßig staunend, sabbernd mit offener Kinnlade zu

Ist das noch Modellbau oder schon Kunst? Oder ist die Grenze bei uns fließend?

Ingo

Auch Dir danke ich fürs Lob. Nennen wir es doch einfach Modellbaukunst.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

212

Dienstag, 6. Juni 2023, 18:07

Tag 160: Batteriekästen

Und ich dachte Nietenstechen bei der Titanic sei ein Job für jemanden der Vater und Mutter erschlagen hat. Bei der Titanic war es Plastik. Hier haben wir Alublech. Man muß halt regelmäßige Pausen einlegen.

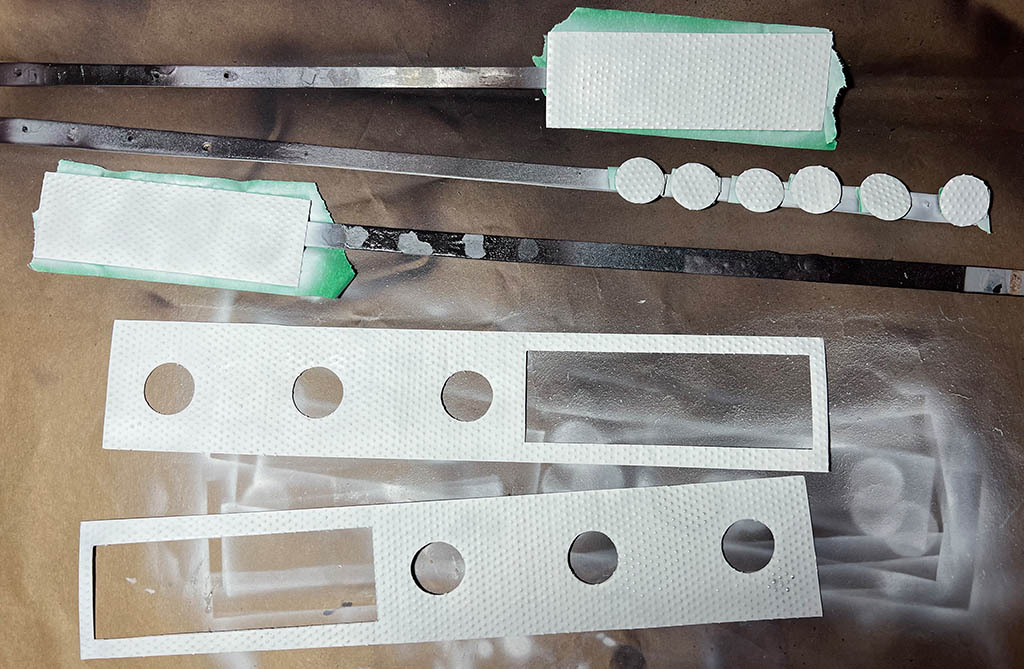

Hier sind die Abdeckungen der Batteriekästen fertig grundiert:

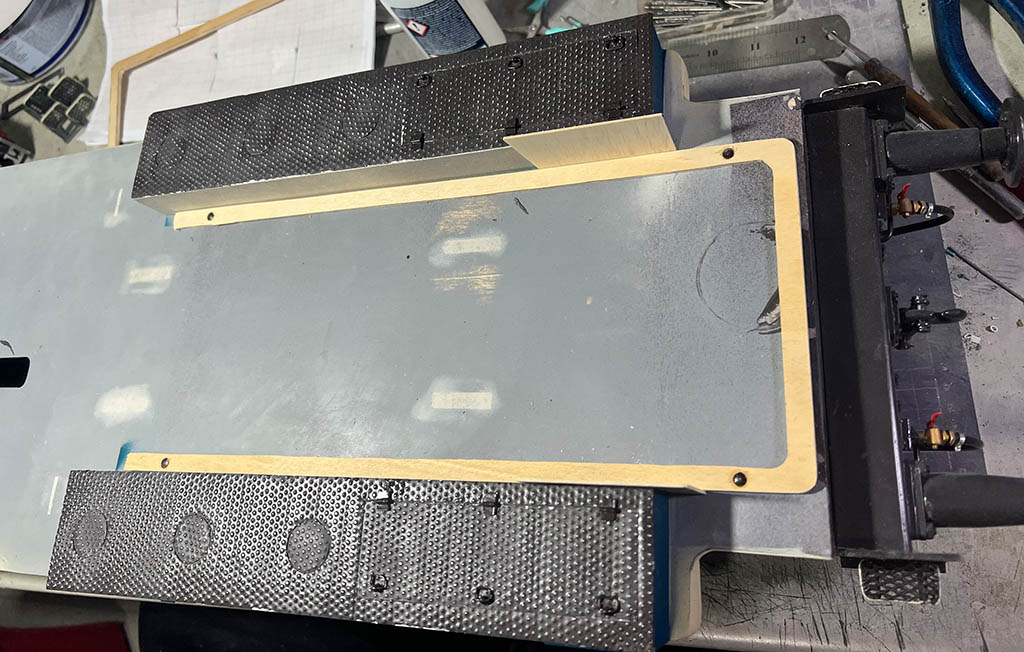

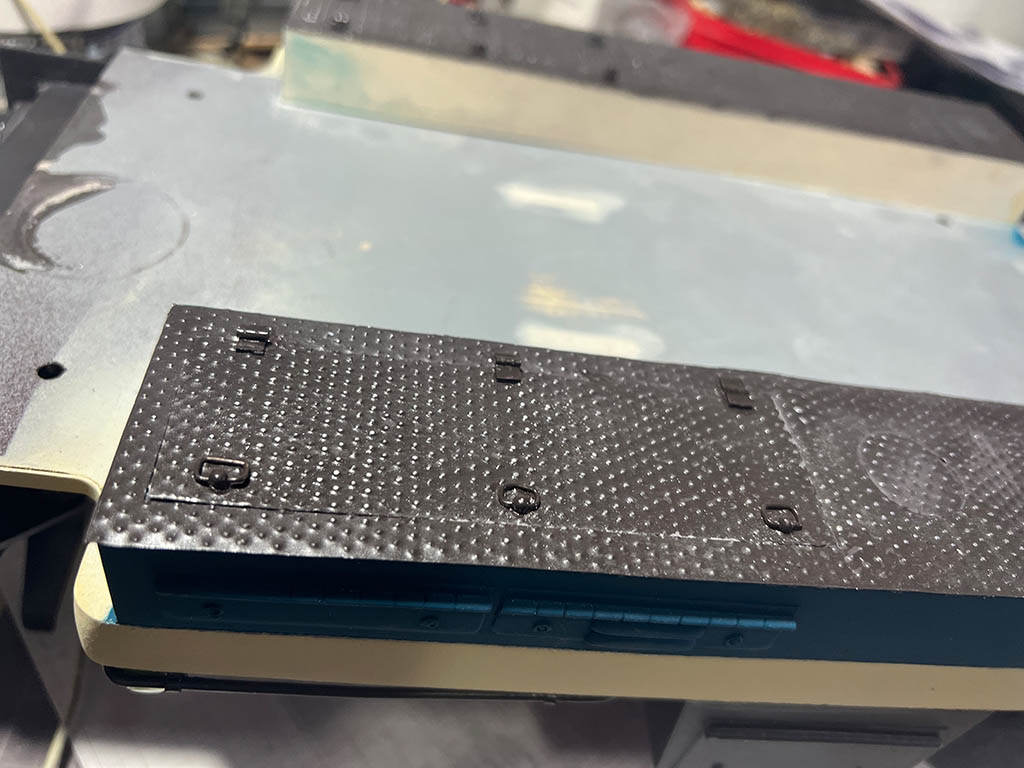

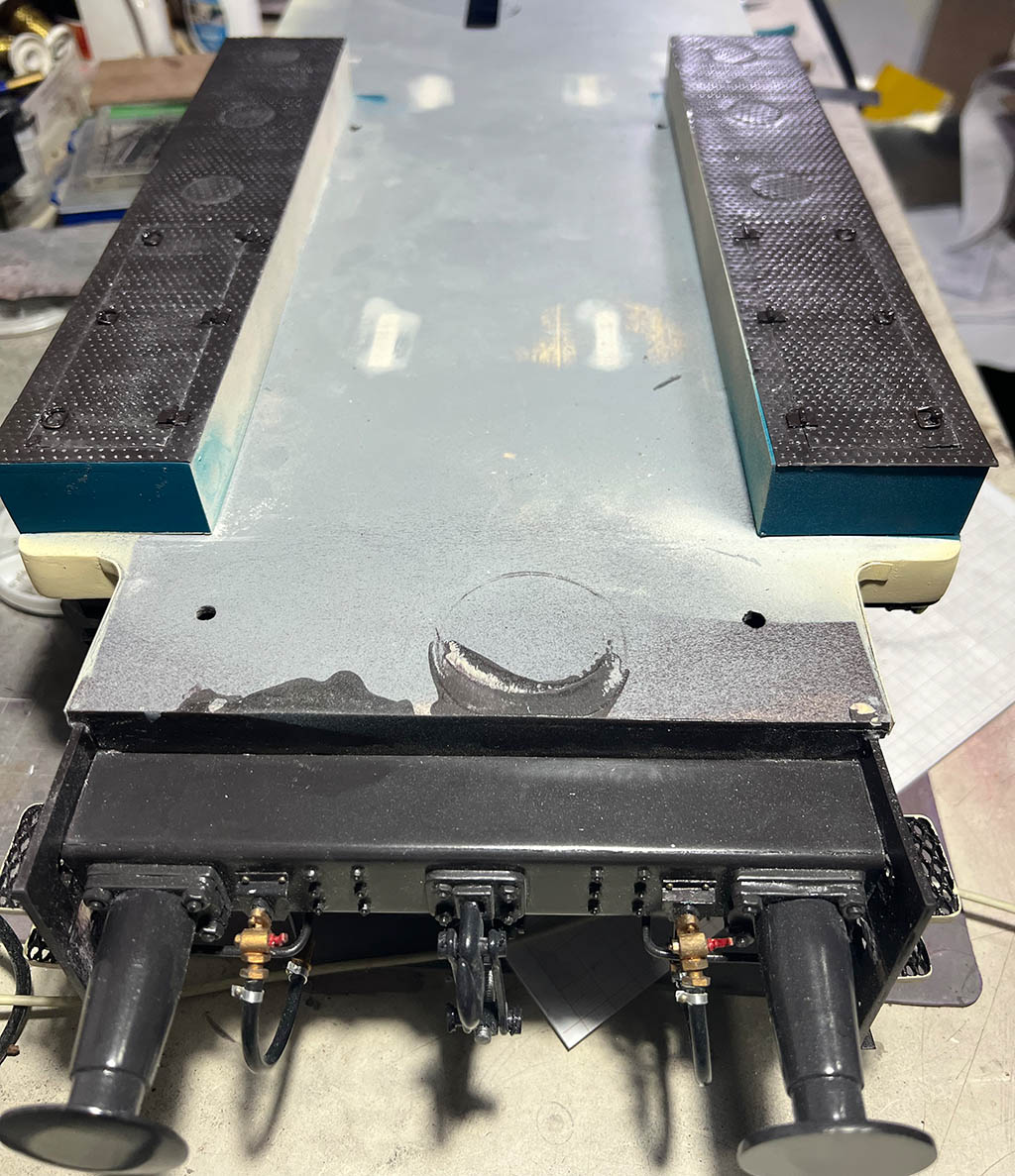

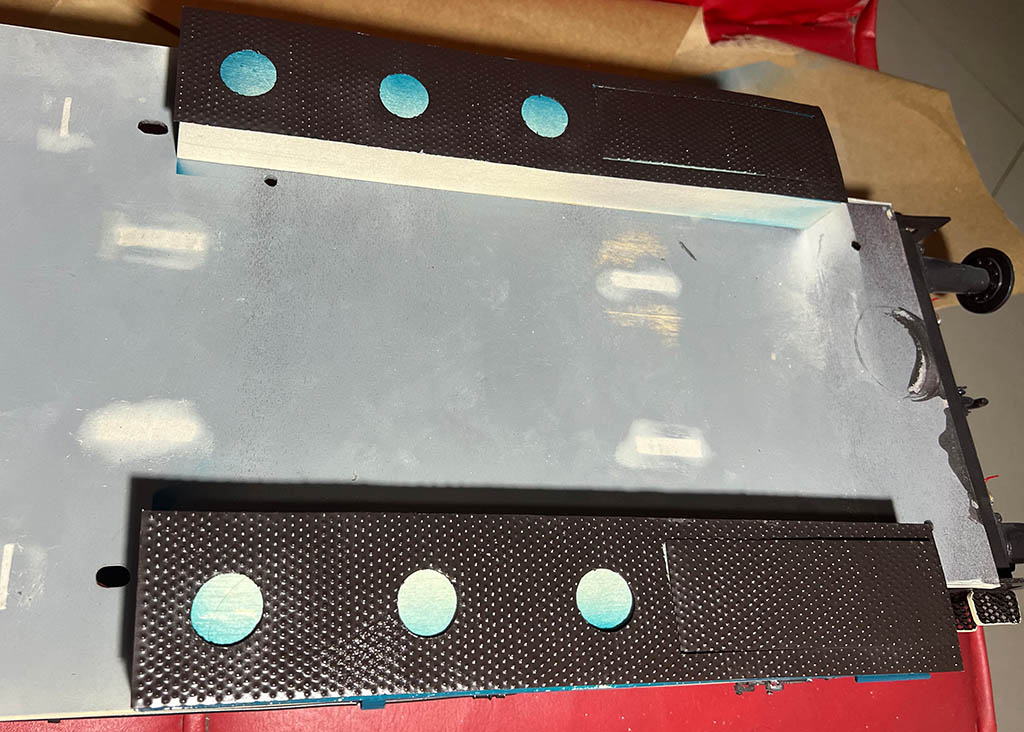

Noch nicht montiert, aber schonmal probegelegt:

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

213

Mittwoch, 7. Juni 2023, 18:05

Tag 161: Batteriekästen

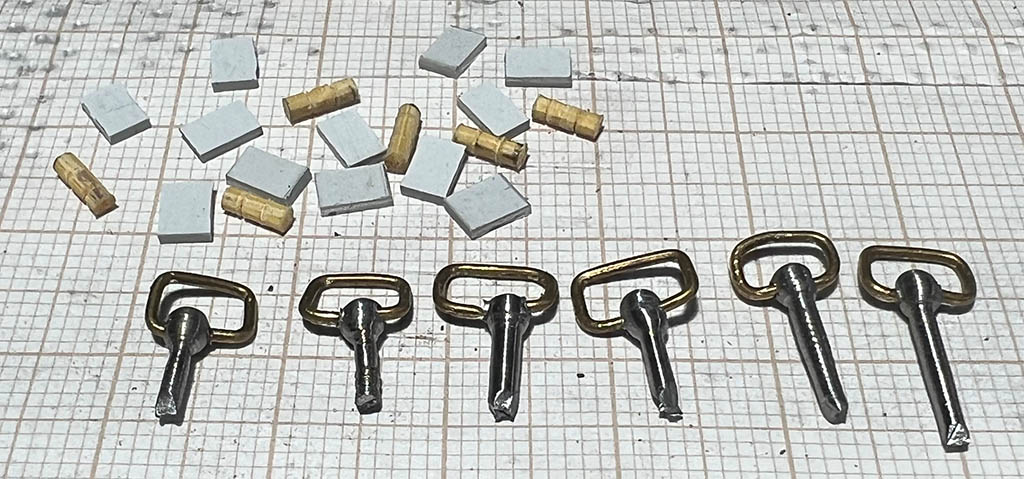

Aus Draht habe ich die oberen Verschlüsse gefertigt und aus Plastik und Zahnstocher die Scharniere.

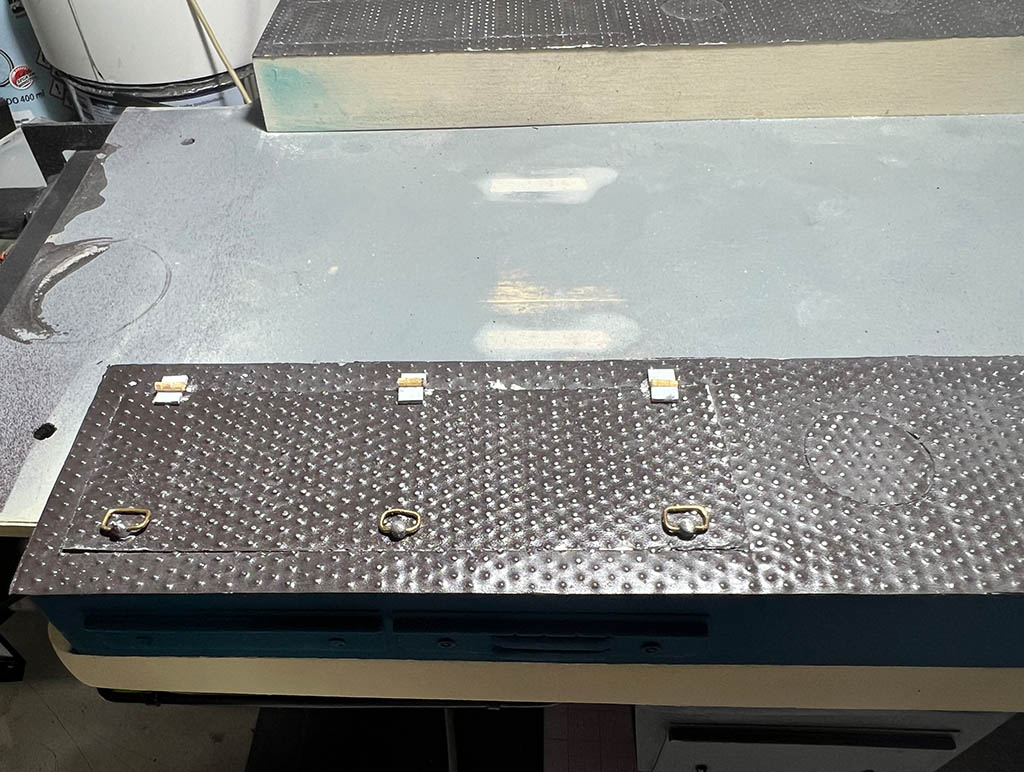

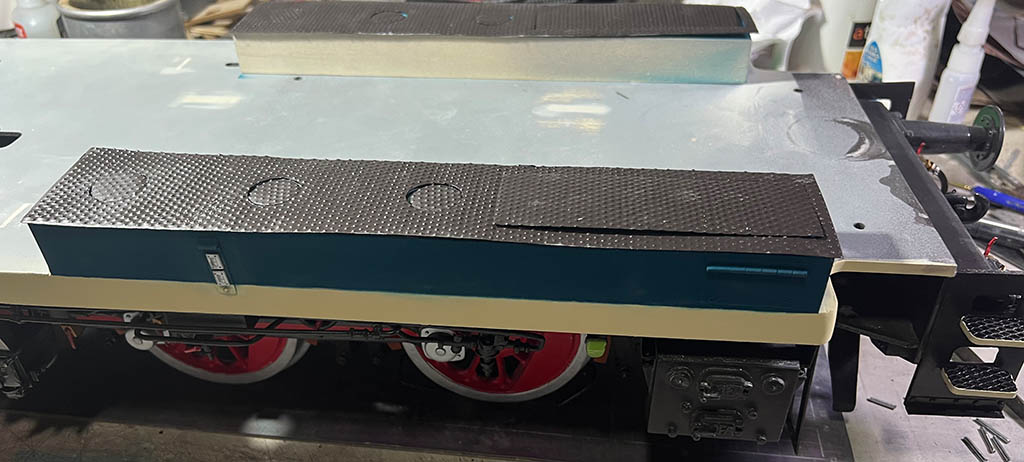

Nun ist alles zusammengebaut

Dann bin ich mal mit dem Pinsel drüber.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Raststätte

Beiträge: 3 282

Realname: Bernd

214

Donnerstag, 8. Juni 2023, 09:35

Moin Marco

Zitat von »Marco H«

Aus Draht habe ich die oberen Verschlüsse gefertigt

Alles oder nur die Griffstücke ? Die Schafte sehen aus wie gedreht

Bernd

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

215

Freitag, 9. Juni 2023, 00:13

Zitat von »Raststätte«

Moin Marco

Zitat von »Marco H«

Aus Draht habe ich die oberen Verschlüsse gefertigt

Alles oder nur die Griffstücke ? Die Schafte sehen aus wie gedreht

Bernd

Stimmt. Aus 3 mm Draht gedreht.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

216

Freitag, 9. Juni 2023, 21:25

Tag 162: Aufbau hinten

Eigentlich wollte ich die Antirutschbeläge der Grundplatte machen aber dann dachte ich mir, daß es ein Schmarrn ist dies zu machen ohne die Aufbauten zu haben Es wäre einfacher diese später an vorhandene Aufbauten anzupassen. Also habe ich mal damit begonnen die Aufbauten zu bauen. Die hintere Haube um Genau zu sein.

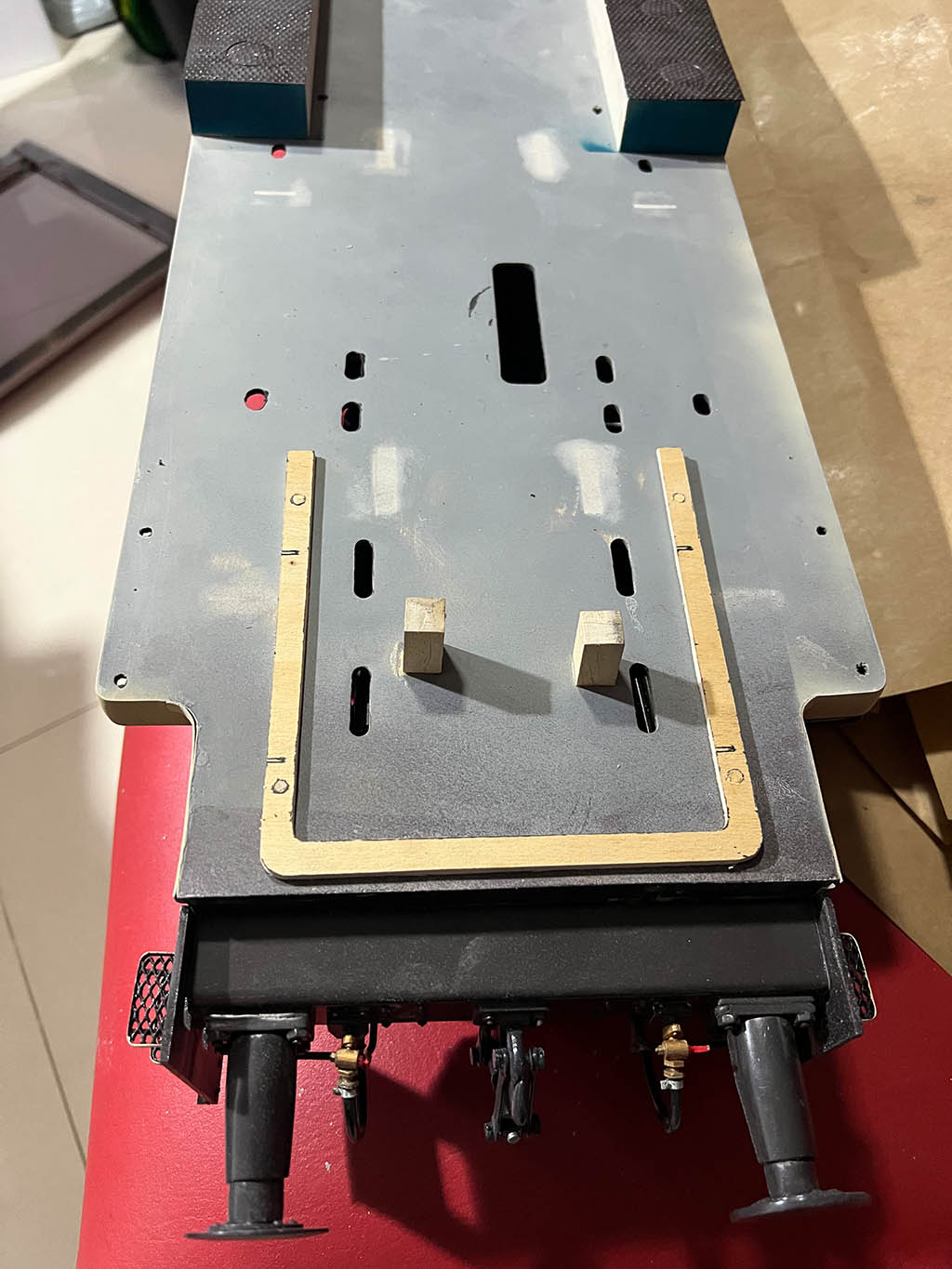

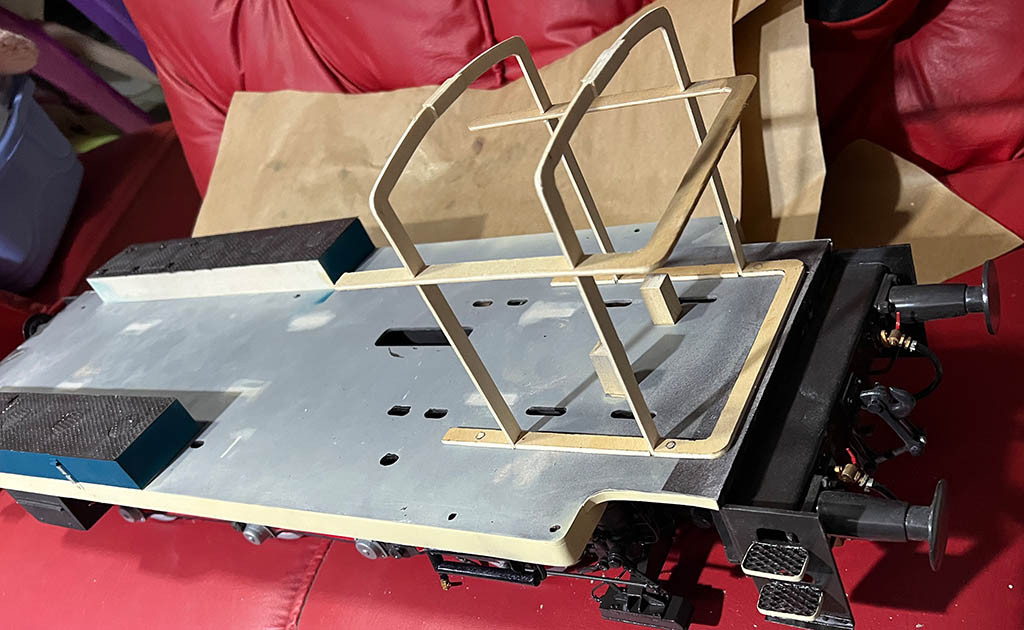

Hier ist mal der Grundrahmen:

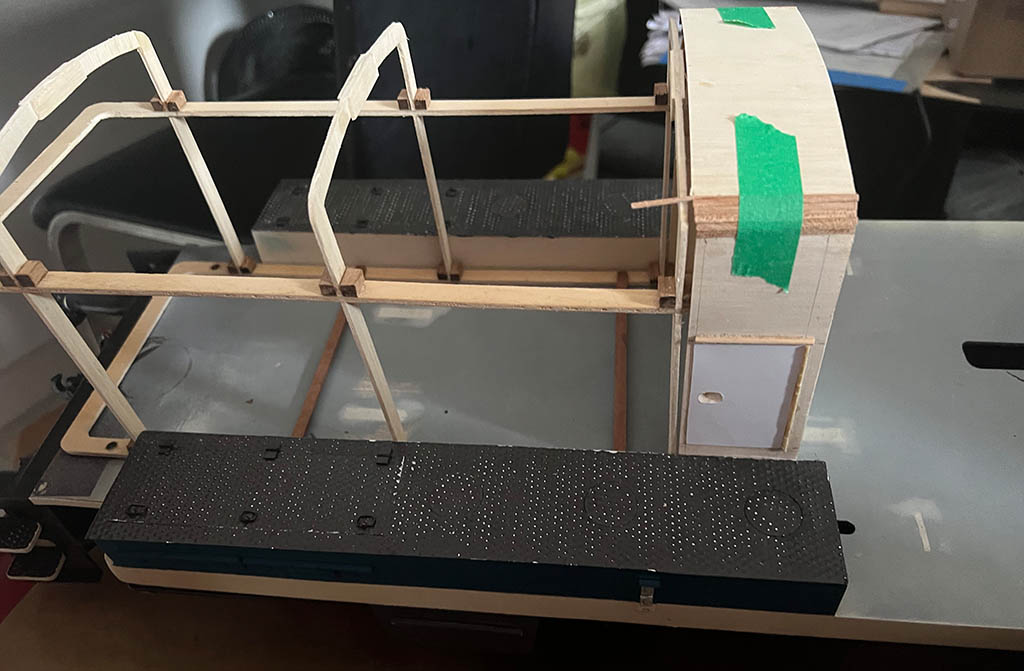

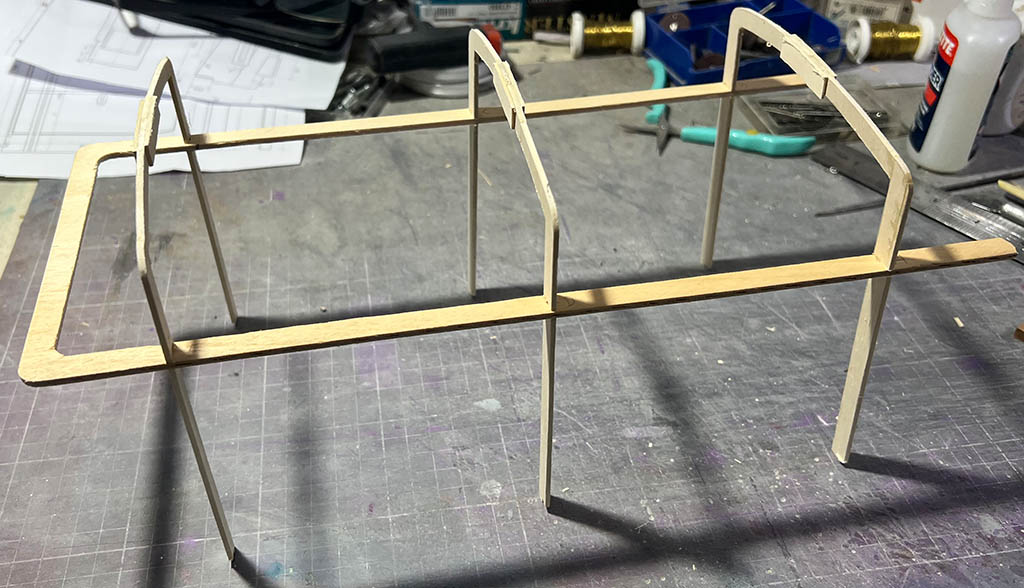

Dann habe ich mal das Verstärkungsgerüst ausgeschnitten und zusammengesteckt.

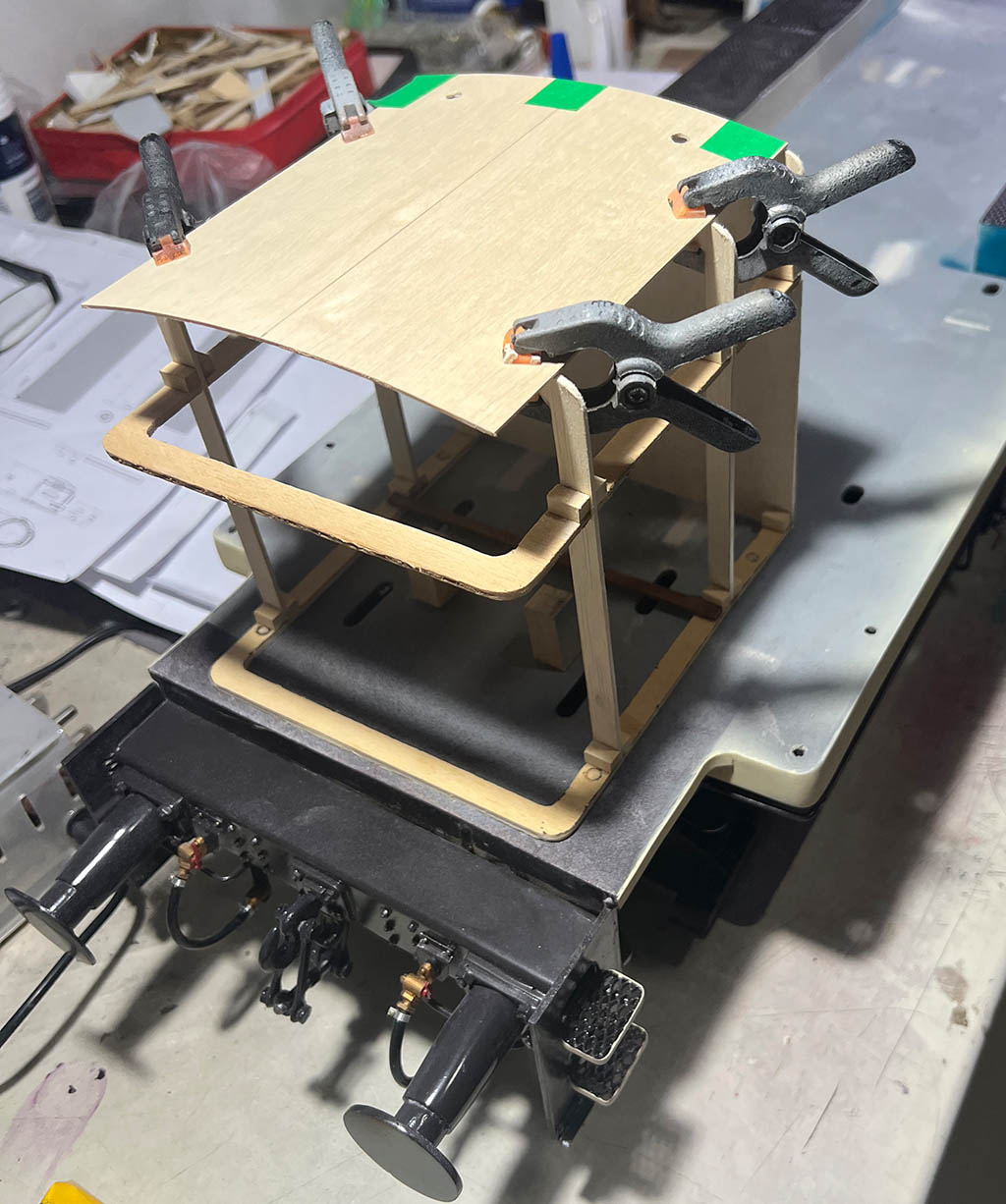

Und dann habe ich die obere Abdeckung schonmal festgeklebt. Die Rückwand habe ich frei erfunden und dient zur Verstärkung.

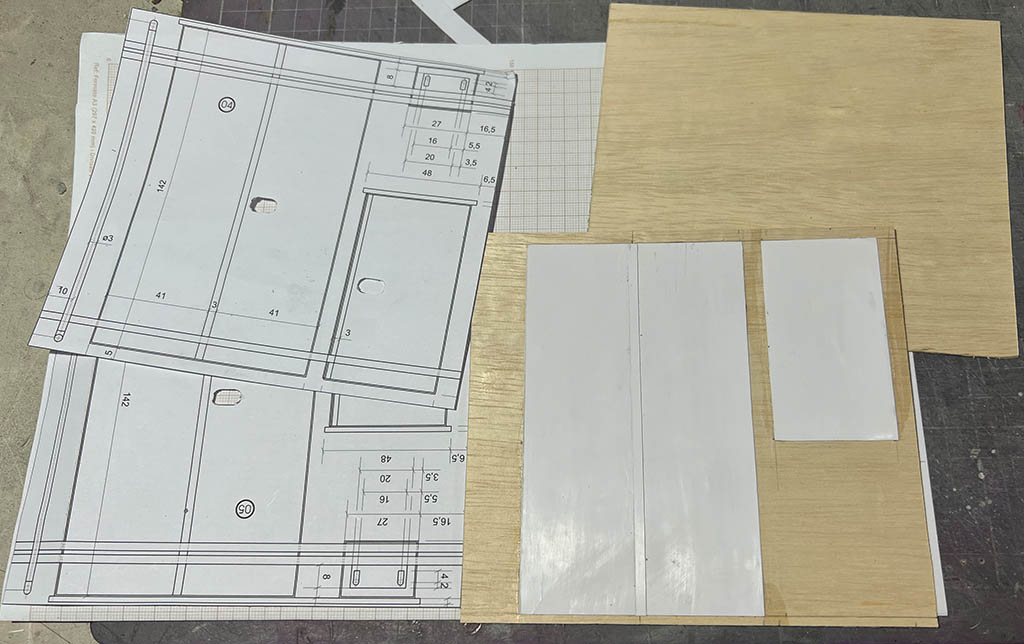

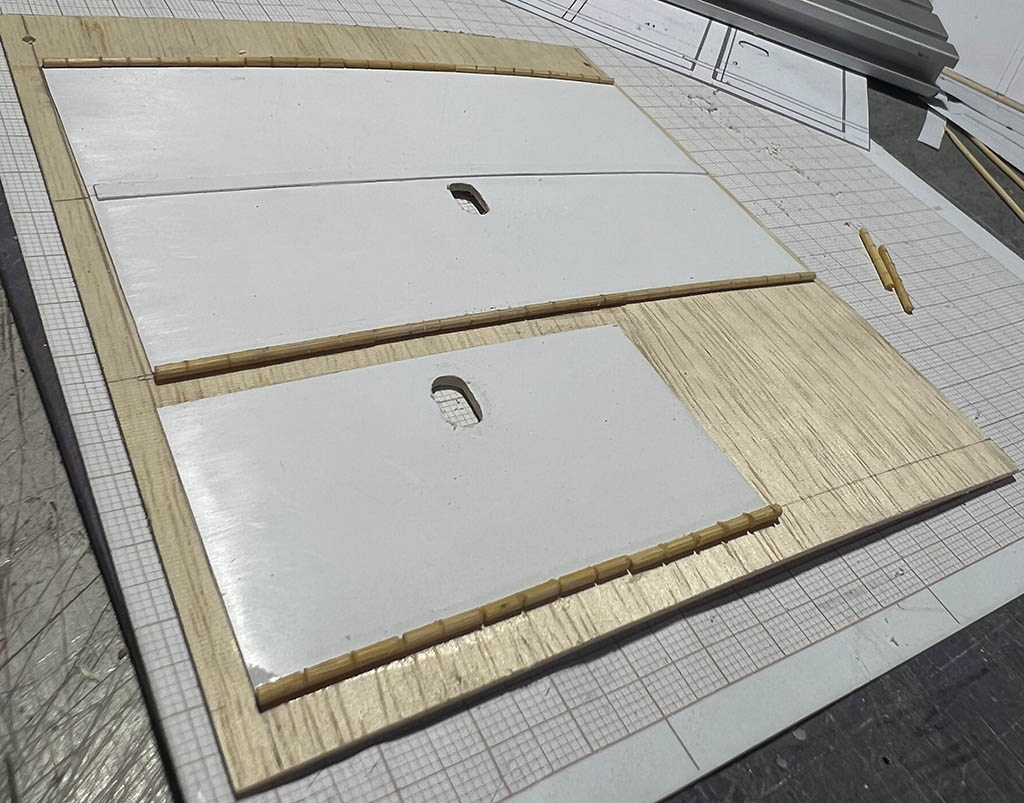

Hier entstehen die Seitenwände:

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Raststätte

Beiträge: 3 282

Realname: Bernd

217

Samstag, 10. Juni 2023, 08:47

Super Marco, jetzt gehts mit dem Aufbau los :tanz:

Bernd

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

218

Montag, 12. Juni 2023, 18:02

Zitat von »Raststätte«

Super Marco, jetzt gehts mit dem Aufbau los

Bernd

Jupp. Macht viel mehr Spaß. Wobei auch nur vorübergehend. Mir fehlen halt noch die ganzen Trittgitter. Sobald ich diese bekomme, werde ich in dieser Richtung weiterbasteln.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

219

Montag, 12. Juni 2023, 18:14

Tag 163, Tag 164, Tag 165: Aufbau hinten

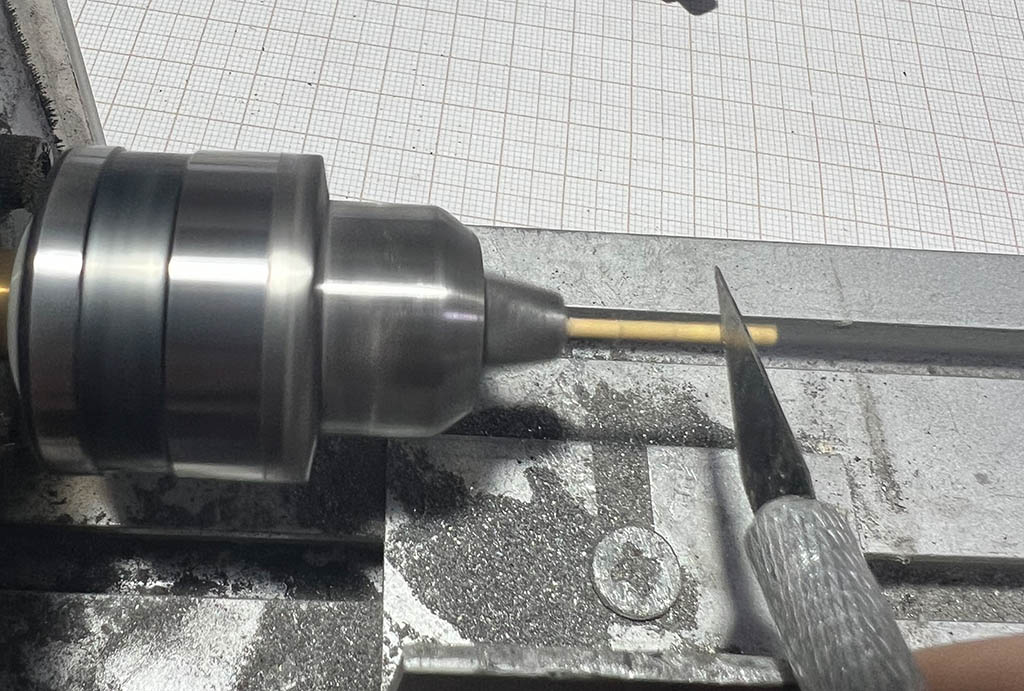

Aus Zahnstochern habe ich mal die Scharniere für die Klappen gedreht.

Und auch die Griffschalen ausgeschnitten.

Das Grundgerüst habe ich verstärkt um auch mehr Auflagefläche für die Klebestellen zu schaffen

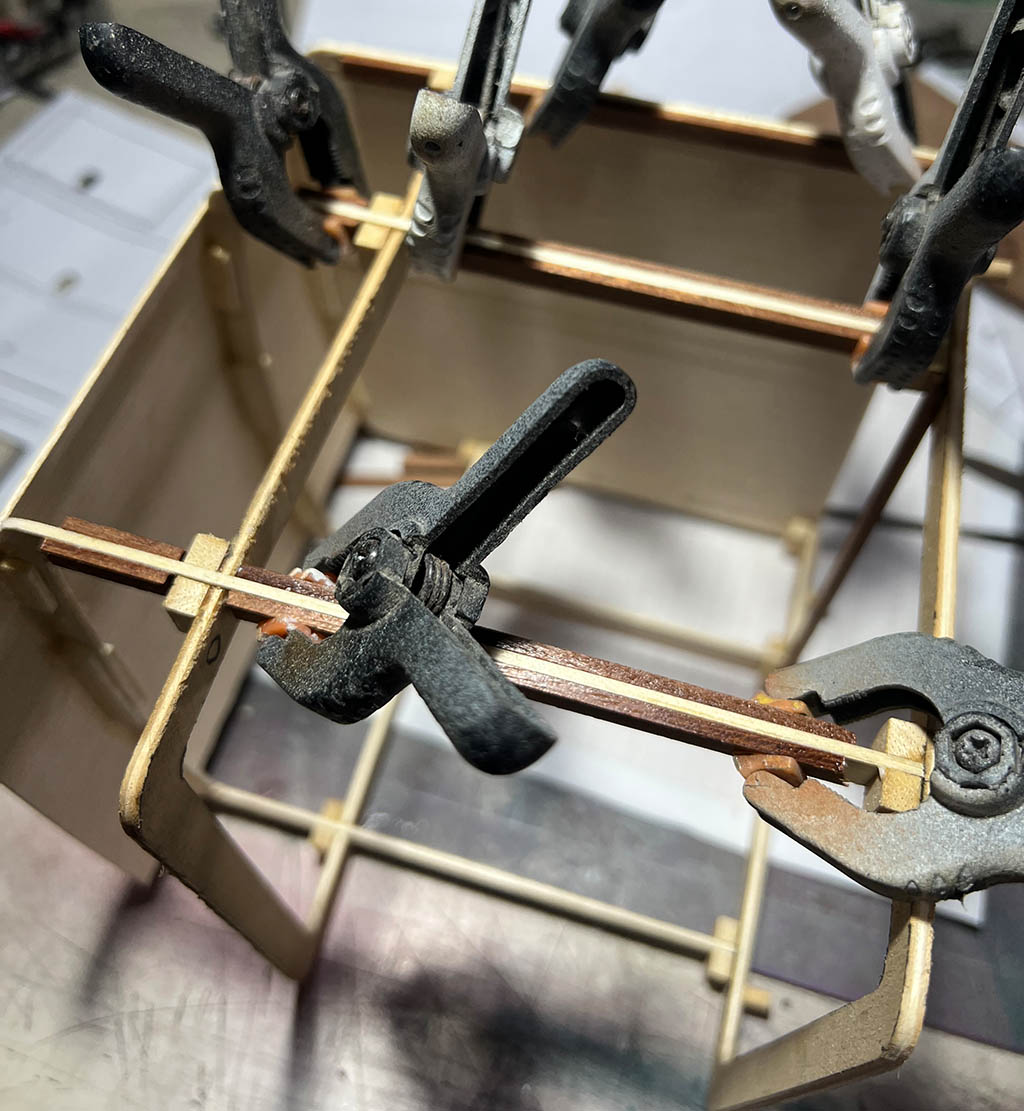

Die Rundungen habe ich nach Holzschiffbautechnik gefertigt.

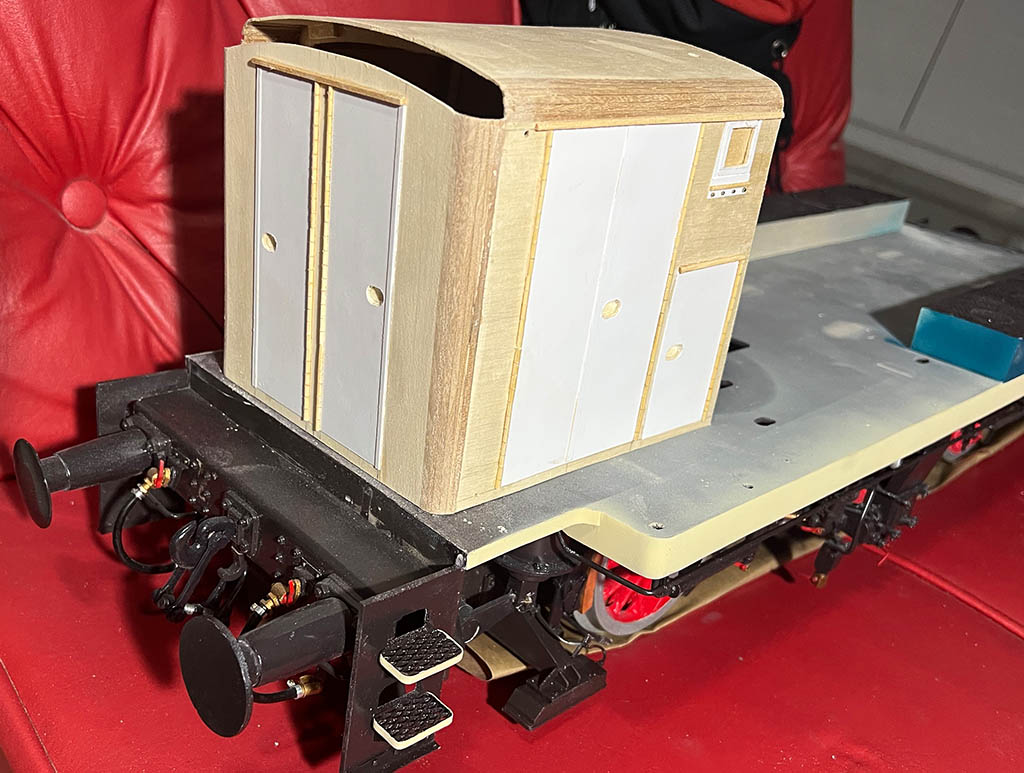

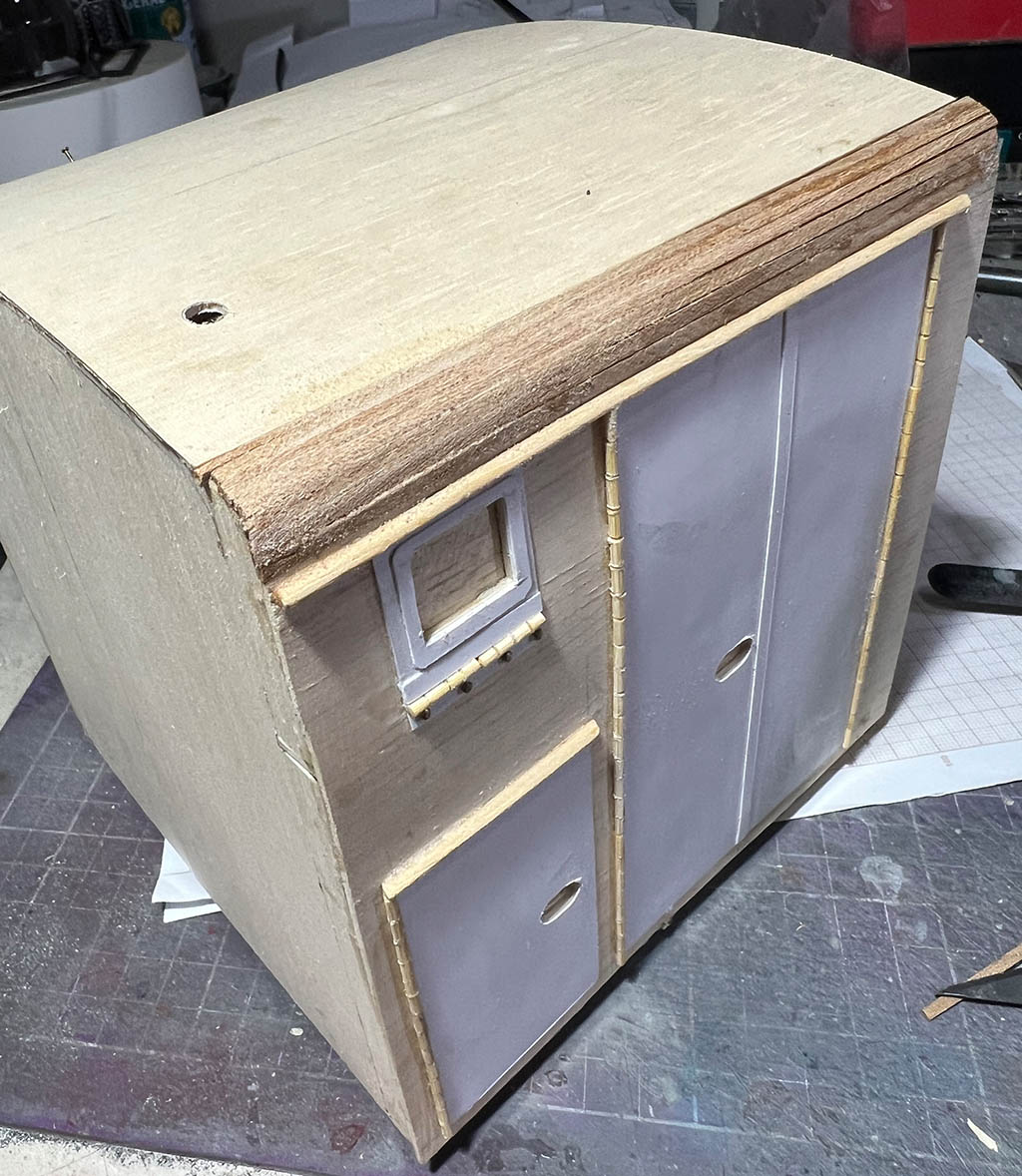

Die hintere Wand habe ich analog der Seitenwände gebaut.

Die obere Rundung und die Ecken werden etwas komplizierter, da sie dreidimensional gekrümmt sind. Vielleicht schnitze ich mir da was aus Massivholz.

Sobald die obere Kante fertig ist, werde ich mal grundieren um zu sehen, ob und wo ich noch spachteln muß.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

220

Dienstag, 13. Juni 2023, 07:40

Tag 166: Aufbau hinten

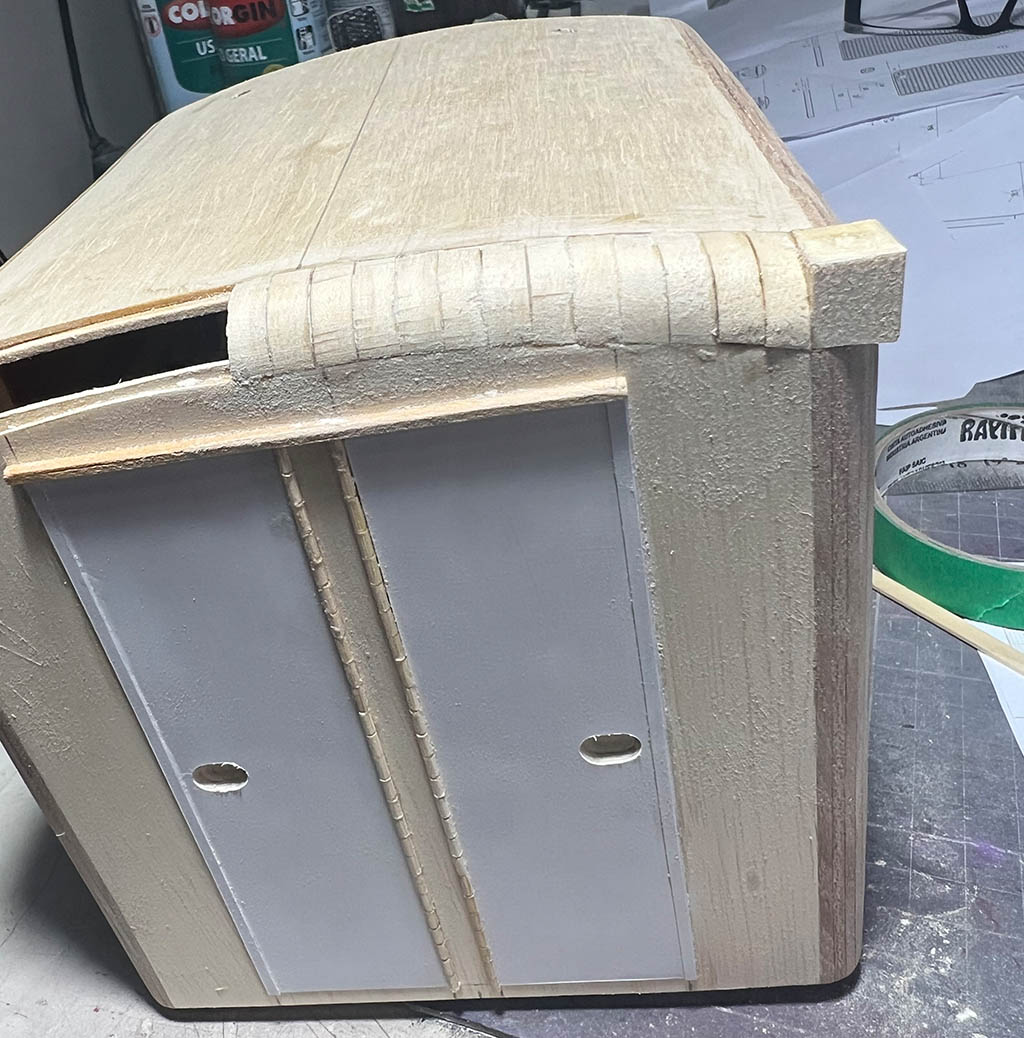

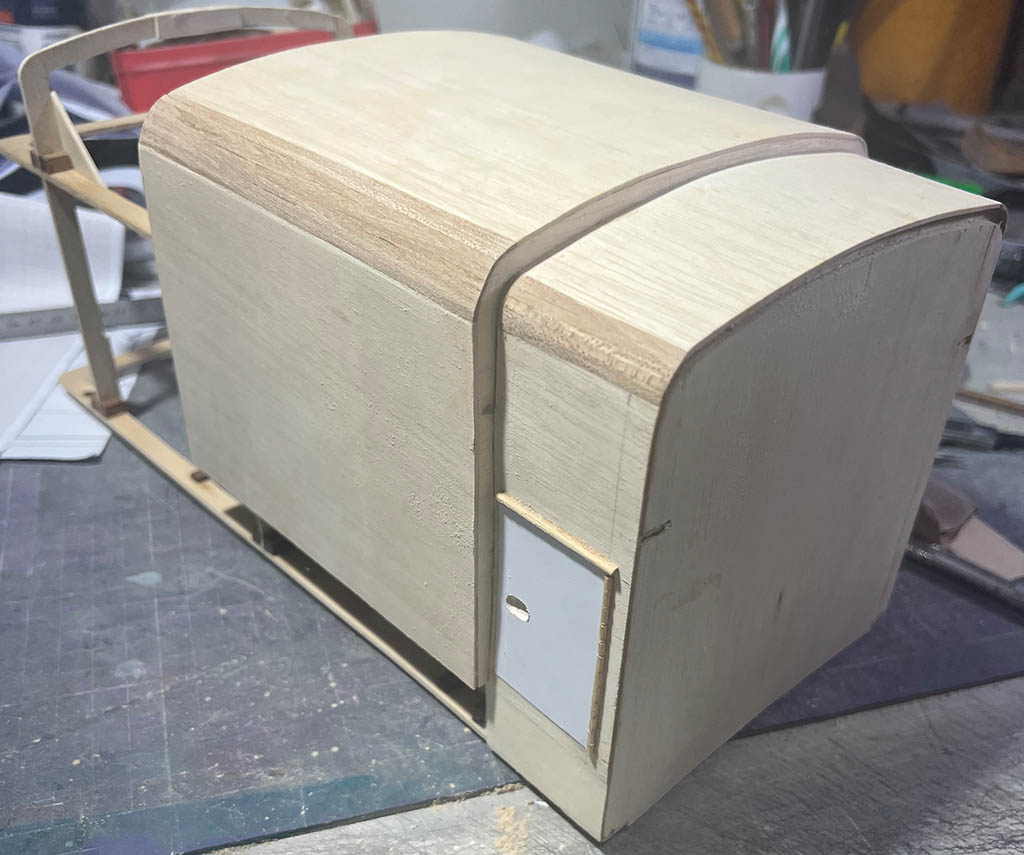

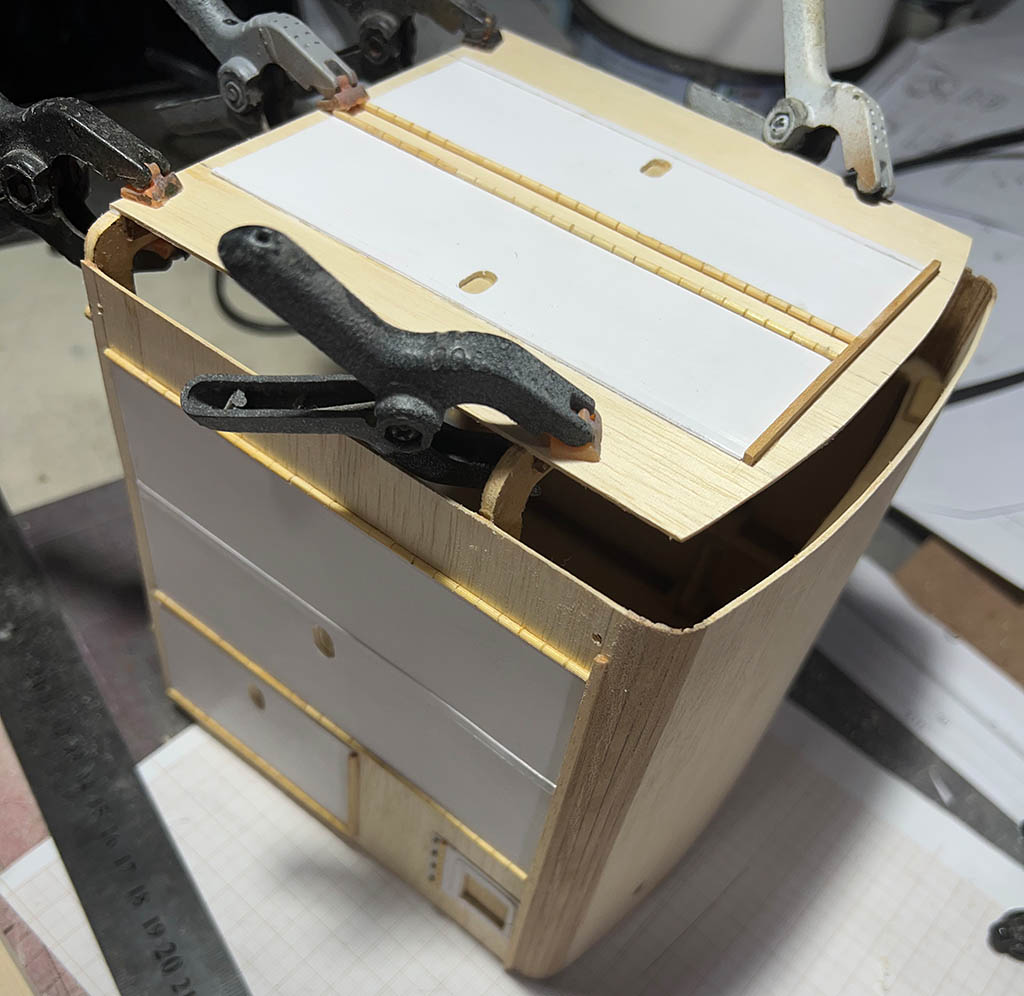

Warum einfach, wenn es auch kompliziert geht? Als mir mein Spantenbieger aus dem Schiffsmodellbau in die Hände fiel, habe ich mich für diese Bauweise für die obere Kante entschieden. Sehr gut an den Bildern zu erkennnen.

Nur das Eckteil war Massivholz und wurde entsprechend zugeschliffen.

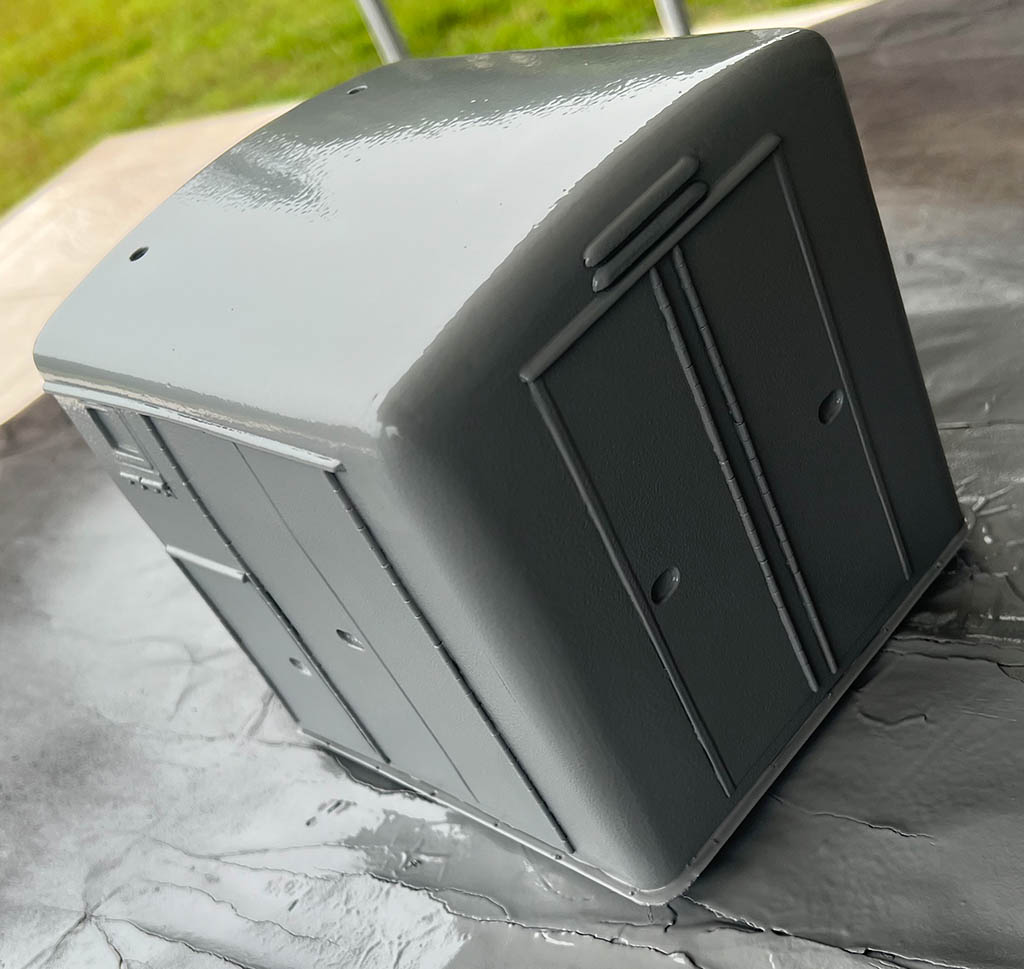

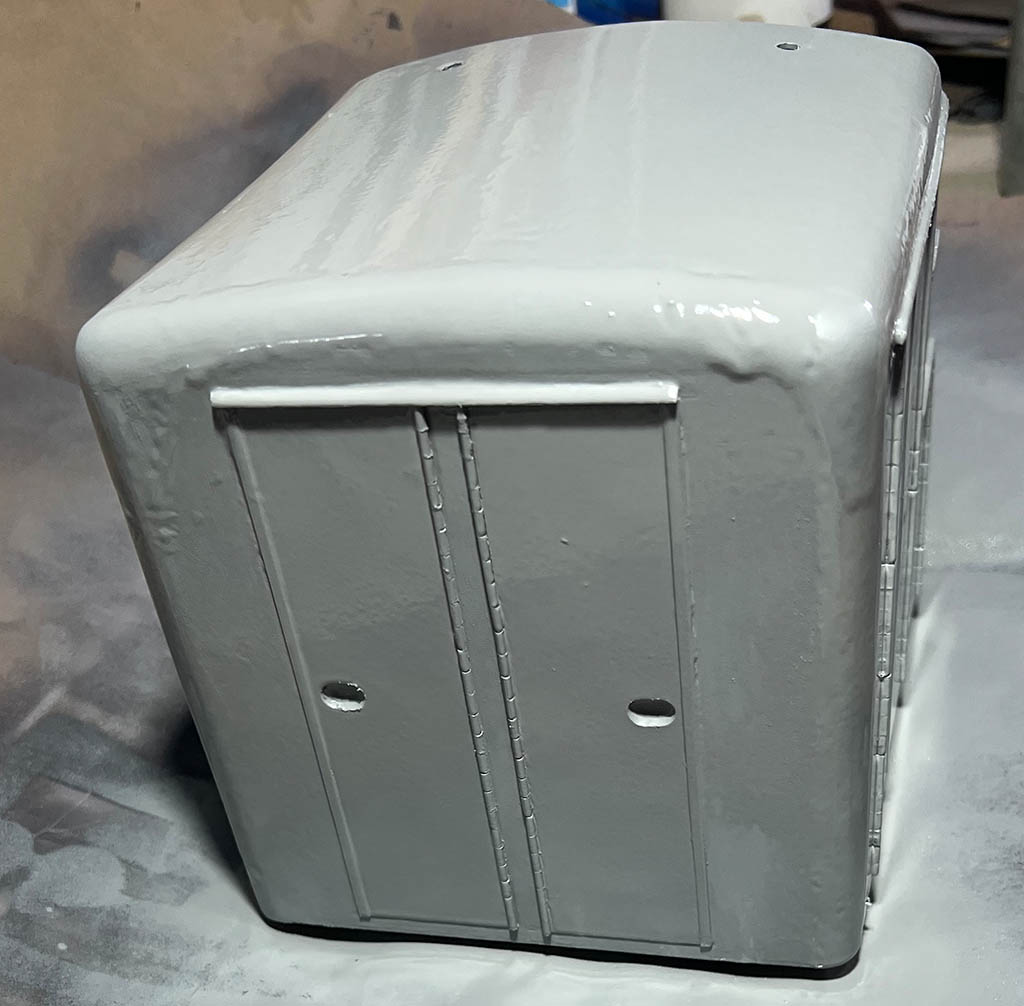

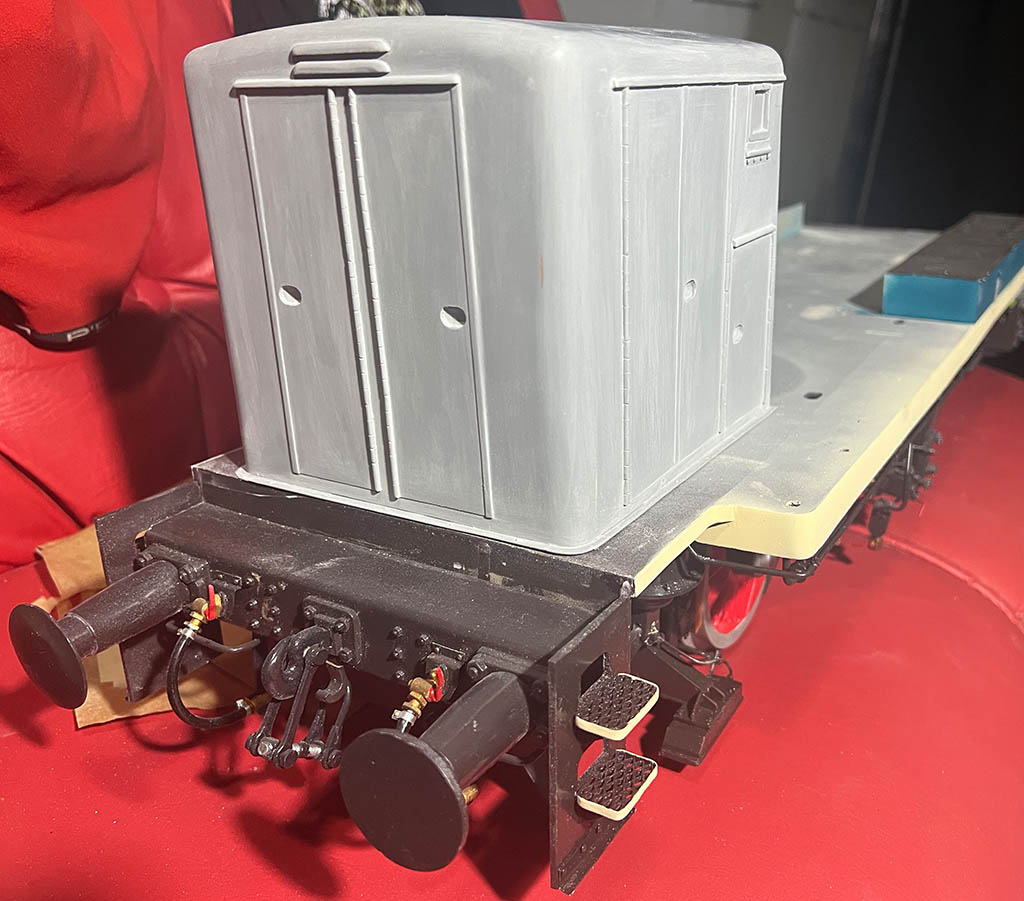

Und dann ging es an die Grundierung. Ich bitte darum von jeglicher Kritik bezüglich entstandender Lacknnasen abzusehen, da ich bewußt die Grundierung extrem dich aufgetragen habe um diverse Löcher und Spalten zu schließen. Was im Moment als Lacknase erscheint, wird im nächsten Arbeitsgang beseitigt werden. Bei der Aufnahmne der Bilder war die Grundierung noch feucht. Ich gehe davon aus, daß ich mindestens noch eine Schicht Grundierung anbringen muß.

Dennoch bekommt man einen Eindruck, wie das Ganze später mal aussehen wird. Ich bin zufrieden.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Raststätte

Beiträge: 3 282

Realname: Bernd

221

Dienstag, 13. Juni 2023, 10:09

Passt erstmal soweit, Marco

.
Finde das voll gut das du hier mit der Schiffsbautechnik weiter gekommen bist, Stück für Stück. Alles gut gefüllert, grundiert und geschliffen wird das garantiert glatt wie ein Baby-Popo

Bernd

Zum Seitenanfang

Big Mack

Beiträge: 121

Realname: Dirk

Wohnort: Bad Endorf

222

Dienstag, 13. Juni 2023, 18:58

Hallo Marco.
Ich bin heute auf den Bericht über dein Projekt gestossen und bin begeistert.
Ich habe von März 1990 bis September 1991 eine Ausbildung zum Lokführer gemacht bei der damals noch Deutschen Bundesbahn heute nur noch Deutsche Bahn unter anderem auch auf der Lok der BR 260, welche ich nach der Ausbildung auch im Rangierdienst gefahren bin.
Bei deinem Modell bleibt mir die Spucke weg, vor allem bei der Detaillierung. Die ist ja kaum zu unterscheiden vom Original. Noch einige technische Tips: Die Treibstangen heissen tatsächlich so. Die Antriebachse ist keine Achse sondern eine Welle, genauer gesagt eine Blindwelle.
Ich werde weiter verfolgen den Bau der Lok und bin schon gespannt auf das fertige Ergebnis. :thumbup:

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

223

Mittwoch, 14. Juni 2023, 15:40

Zitat von »Raststätte«

Passt erstmal soweit, Marco .
Finde das voll gut das du hier mit der Schiffsbautechnik weiter gekommen bist, Stück für Stück. Alles gut gefüllert, grundiert und geschliffen wird das garantiert glatt wie ein Baby-Popo

Bernd

Auf jeden Fall. Im heutigen Bericht gibt es dann mehr zu dem Thama.

Zitat von »Big Mack«

Hallo Marco.
Ich bin heute auf den Bericht über dein Projekt gestossen und bin begeistert.
Ich habe von März 1990 bis September 1991 eine Ausbildung zum Lokführer gemacht bei der damals noch Deutschen Bundesbahn heute nur noch Deutsche Bahn unter anderem auch auf der Lok der BR 260, welche ich nach der Ausbildung auch im Rangierdienst gefahren bin.
Bei deinem Modell bleibt mir die Spucke weg, vor allem bei der Detaillierung. Die ist ja kaum zu unterscheiden vom Original. Noch einige technische Tips: Die Treibstangen heissen tatsächlich so. Die Antriebachse ist keine Achse sondern eine Welle, genauer gesagt eine Blindwelle.
Ich werde weiter verfolgen den Bau der Lok und bin schon gespannt auf das fertige Ergebnis.

Vielen Dank für die Belehrung. Man lernt nie aus. Freut mich sehr, daß mein Modell auch jemandem vom Fach gefällt. Bleib dabei und wenn Du mal über irgendtwas stoplerst, einfach dazwischenrufen.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

224

Mittwoch, 14. Juni 2023, 15:49

Tag 167: hinterer Aufbau

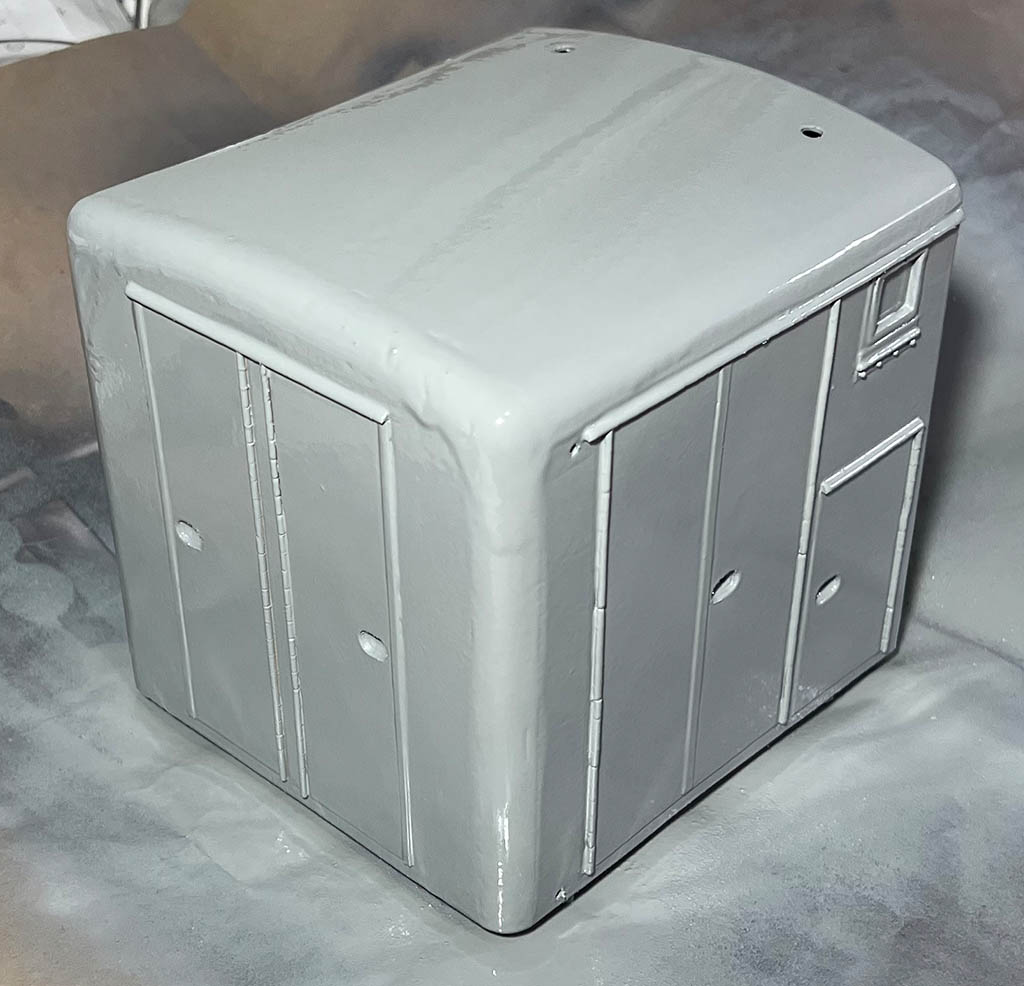

Also dieser Fall hat mich wirklich verblüfft. Die Lacknasen sind fast vollständig rausgetrocknet. Und nach dem Abschleifen konnte ich feststellen, daß nur minimalste Spachtelarbeiten nötig sind. Da muß ich mich jetzt selbst zur sauberen Arbeit beglückwünschen. Allerdings mußte ich die Löcher für die Griffe ebenfalls wieder zuspachteln, da diese in meinen Plänen zu weit hinten angebracht sind. Auf den Fotos sind sie auf jeden Fall weiter vorne. Besser jetzt bemerkt als nach dem Lackieren. Na gut. das wäre eh nicht passiert, da sie in der falschen Position im ozeanblauen Bereich liegen würden und nicht im beigen.

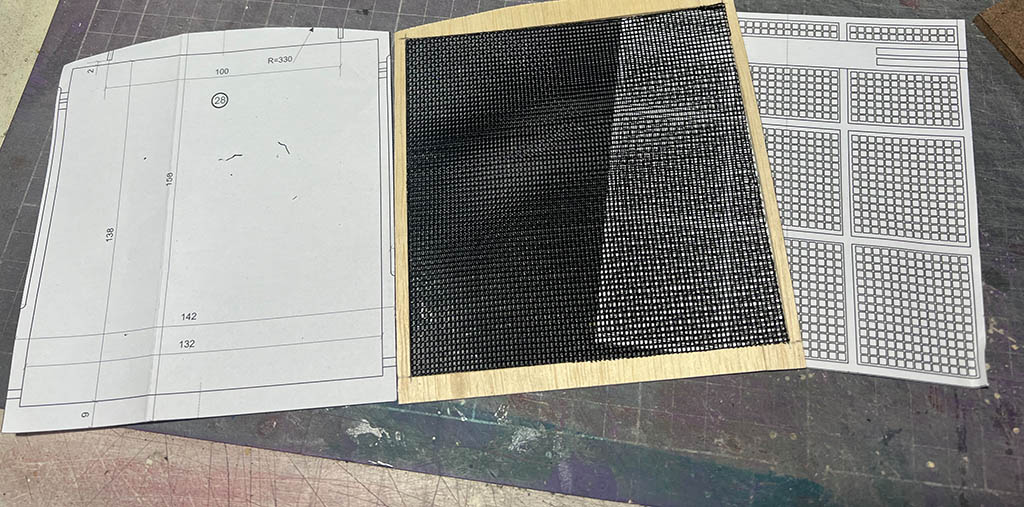

Auch die Luftschlitze sind nun hergestellt

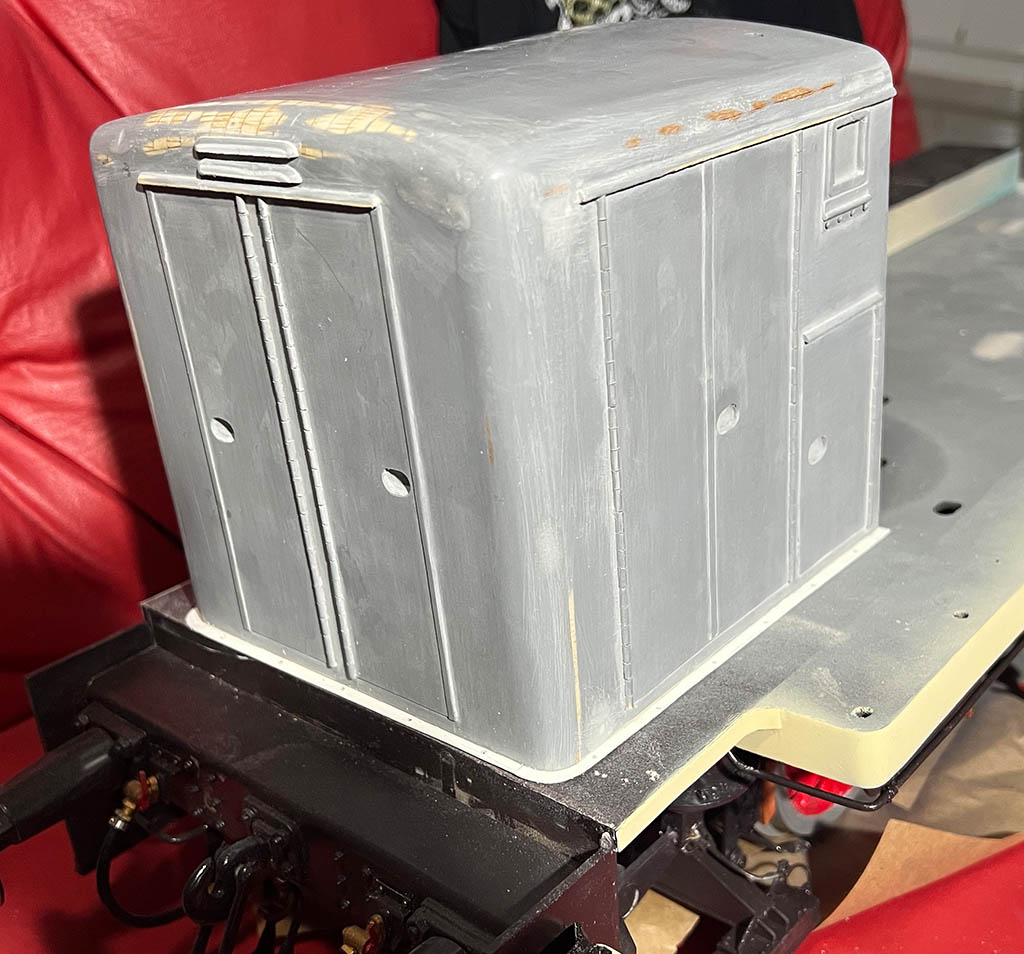

gespachtelt und verschliffen. Fertig für die 2. Grundierung. Unten habe ich auch die Schraubkante angebracht. Die Schrauben kommen dann allerdings erst am Schluß, wenn der Aufbau fest montiert wird.

So. Nur noch trocknen lassen, nochmal drüberschleifen und auf gehts zum Lackieren. Im Gegensatz zu meinen Köfs diesmal nicht aus der Dose. Mit dem Airbrusch.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Big Mack

Beiträge: 121

Realname: Dirk

Wohnort: Bad Endorf

225

Mittwoch, 14. Juni 2023, 16:42

Also ich möchte natürlich niemand belehren - wie du schreibst - aber ich gebe natürlich gern Tips. Allerdings im Rangierdienst war ich nur ca. 6 Monate nach Beendigung der Ausbildung eingesetzt, danach nur noch im Streckendienst und bin da eine Lok der BR 260 nie mehr gefahren, so dass ich mich nicht mehr an jedes einzelne Detail erinnere. Fotos habe ich damals auch nicht gemacht, denn eine Lok war für mich nur ein Arbeitgerät.

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

226

Mittwoch, 14. Juni 2023, 18:23

Zitat von »Big Mack«

Also ich möchte natürlich niemand belehren - wie du schreibst - aber ich gebe natürlich gern Tips. Allerdings im Rangierdienst war ich nur ca. 6 Monate nach Beendigung der Ausbildung eingesetzt, danach nur noch im Streckendienst und bin da eine Lok der BR 260 nie mehr gefahren, so dass ich mich nicht mehr an jedes einzelne Detail erinnere. Fotos habe ich damals auch nicht gemacht, denn eine Lok war für mich nur ein Arbeitgerät.

War vielleicht blöd ausgedrückt. Aber ich habe etwas dazugelernt und das ist es was zählt. Das mit den Fotos ist verständlich 1990 ist ja auch noch niemand mit ner Digitalkamera rumgelaufen

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

227

Donnerstag, 15. Juni 2023, 17:55

Tag 168: Aufbau hinten

Das waren 3 Stunden Feinschliff. Aber dafür ist jetzt alles schön glatt.

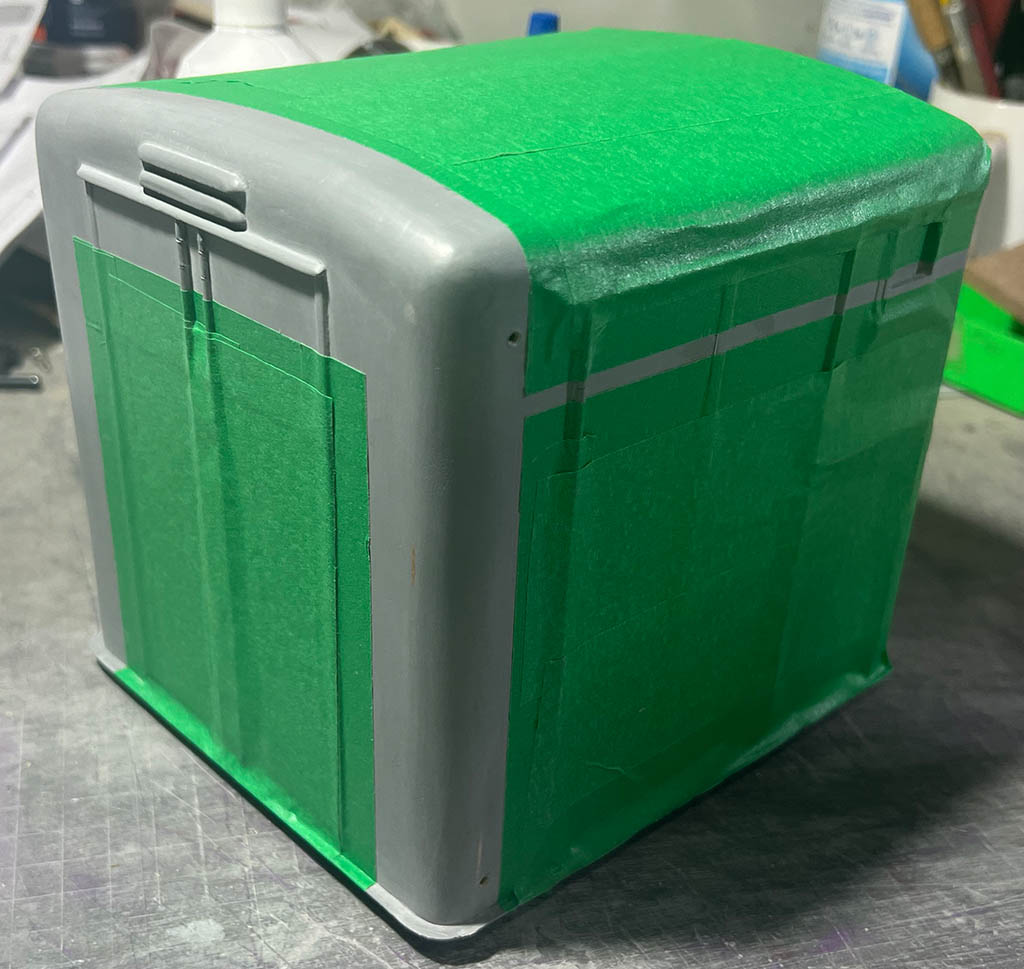

Abkleben vor der Lackierung

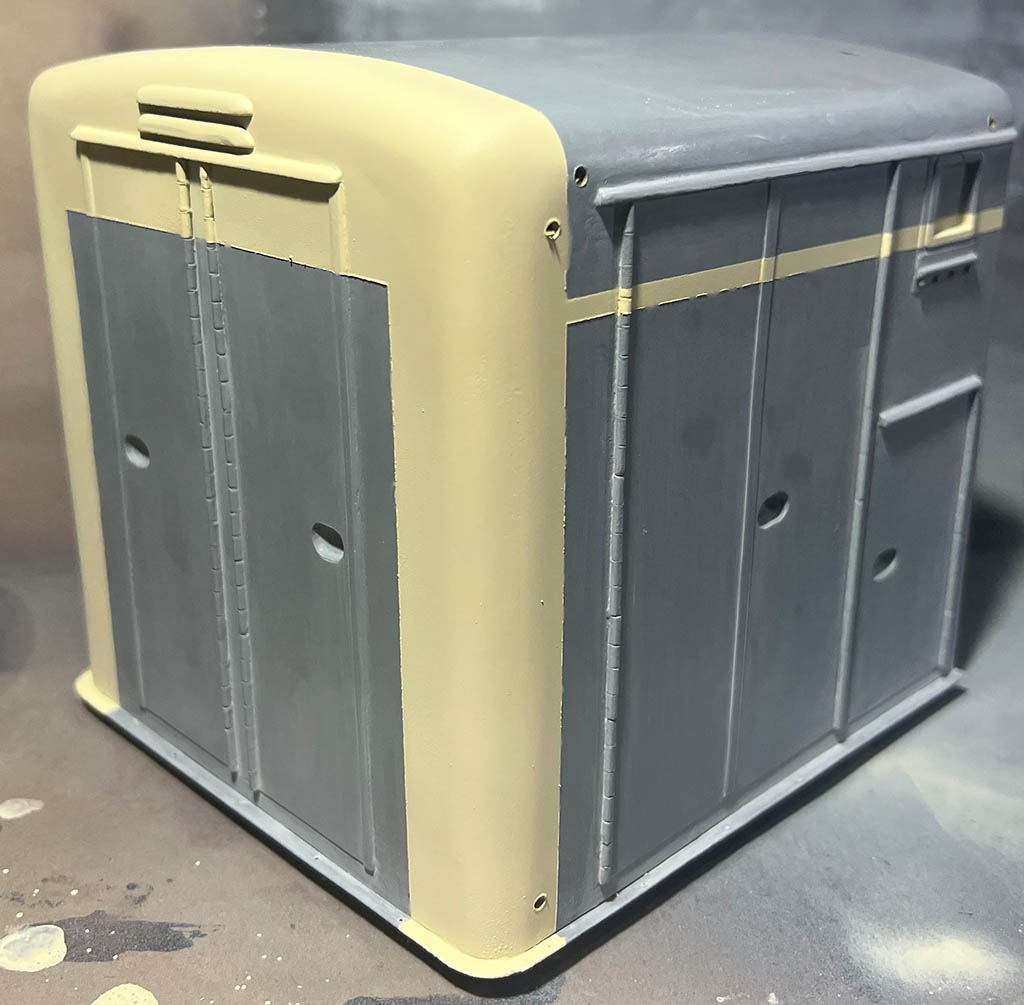

Hier schonmal der beige Teil.

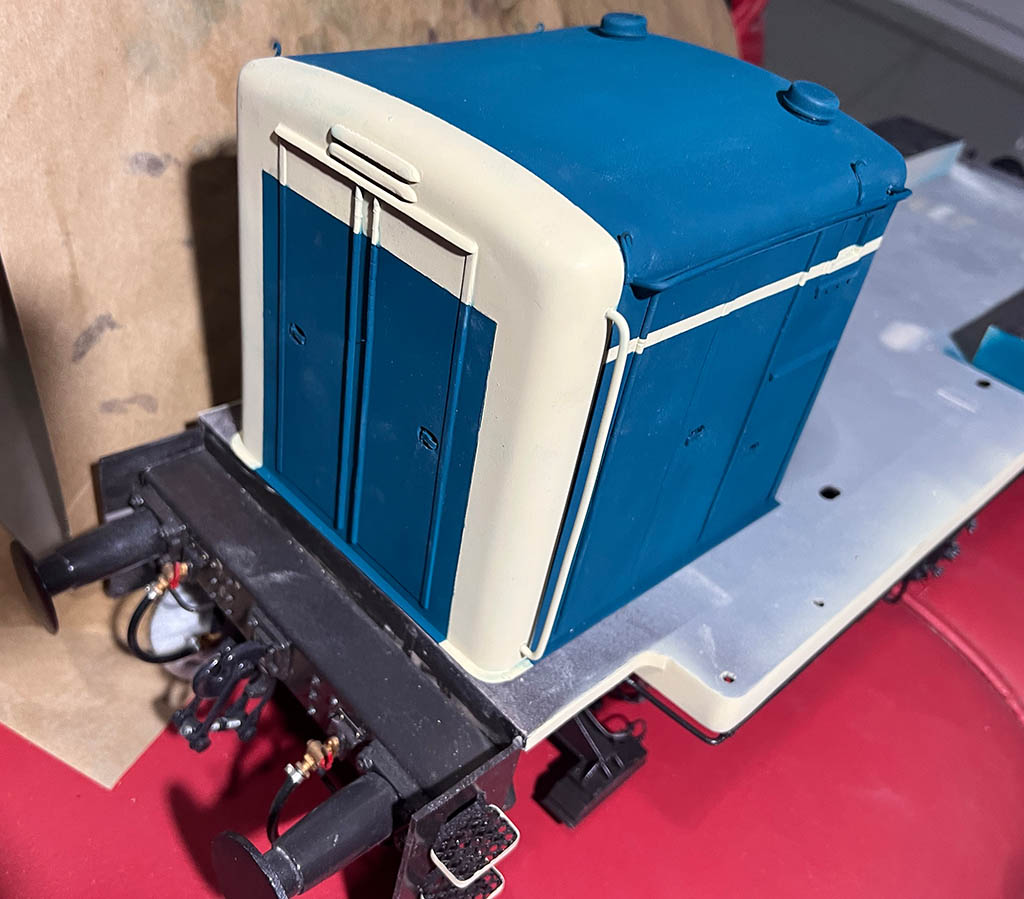

Und nun auch der blaue Teil

Als nächstes kommen dann die Details (Griffe usw...)

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Ray

Beiträge: 9 615

Realname: Ray

228

Donnerstag, 15. Juni 2023, 21:40

Na, wenn das mal nicht toll wird!!!

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

feuermann6147

Beiträge: 8 919

Realname: Ingo

Wohnort: Tamm

229

Freitag, 16. Juni 2023, 07:07

Moin,

Zitat von »Ray«

Na, wenn das mal nicht toll wird!!!

Auf jeden Fall! :love:

Ich bin jeden Tag aufs Neue begeistert wenn ich die Fortschritte sehe. Einfach ganz großes Kino!!! :respekt:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Raststätte

Beiträge: 3 282

Realname: Bernd

230

Freitag, 16. Juni 2023, 09:06

Moin Marco

:thumbsup:

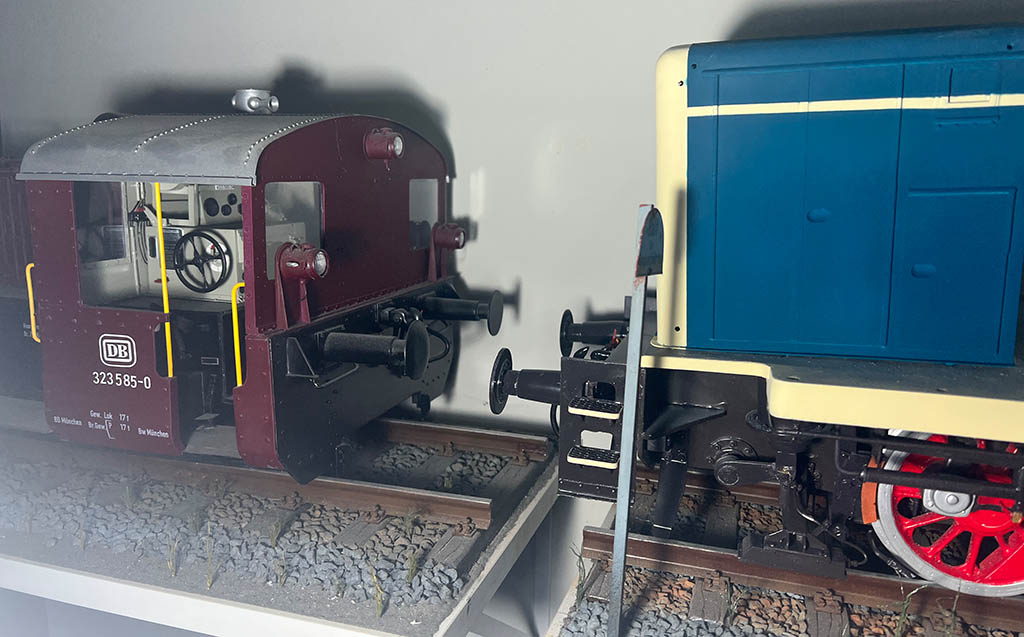

, nun so in Farbe. Und deutlich zu sehen das die V60 ein paar Nummern größer wird als ein Köf bei gleicher Baugröße

Bernd

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

231

Freitag, 16. Juni 2023, 16:53

Zitat von »Ray«

Na, wenn das mal nicht toll wird!!!

Danke!! Bin auch begeistert.

Zitat von »feuermann6147«

Moin,

Zitat von »Ray«

Na, wenn das mal nicht toll wird!!!
Auf jeden Fall!

Ich bin jeden Tag aufs Neue begeistert wenn ich die Fortschritte sehe. Einfach ganz großes Kino!!!

Ingo

Danke! Freut mich daß es gefällt.

Zitat von »Raststätte«

Moin Marco

, nun so in Farbe. Und deutlich zu sehen das die V60 ein paar Nummern größer wird als ein Köf bei gleicher Baugröße

Bernd

Nicht nur die Größe. Das Teil ist mal richtig schwer.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

232

Freitag, 16. Juni 2023, 17:00

Tag 169: Aufbau hinten

Und dann ging es an die Details.

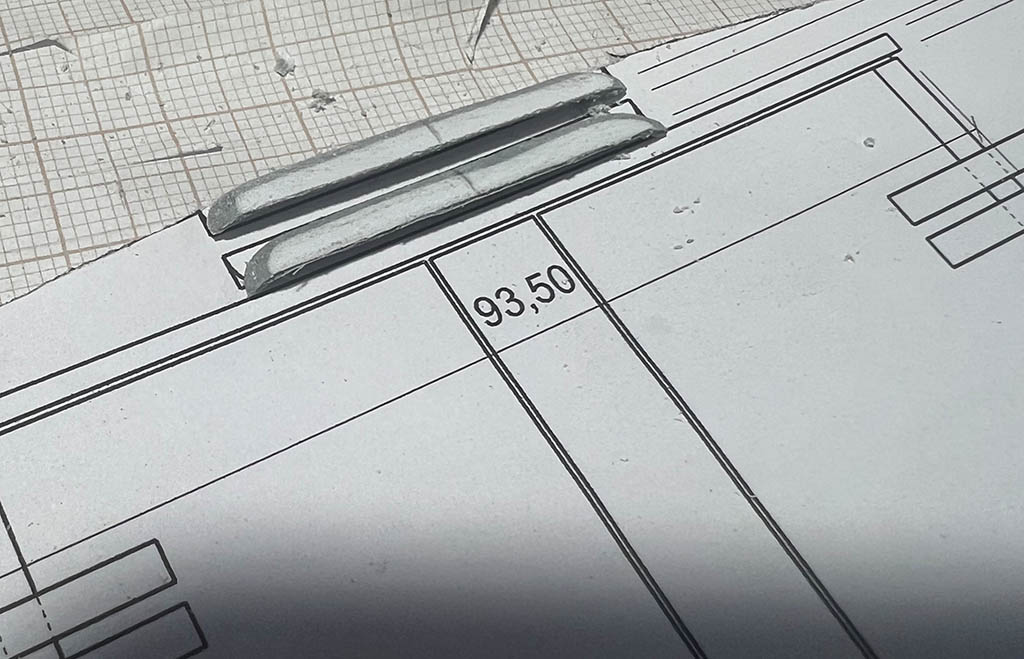

Anpassen der Griffstangen:

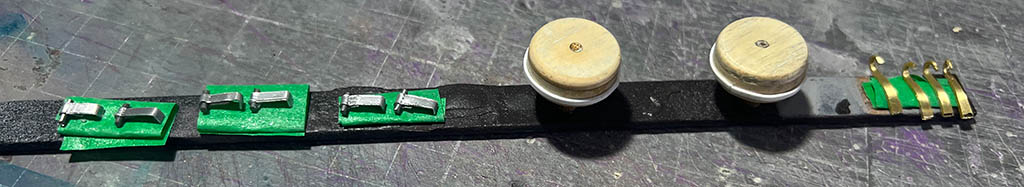

Griffe der Türen, Was-weiß-ich-was-das-ist, Haken zum anheben der Haube:

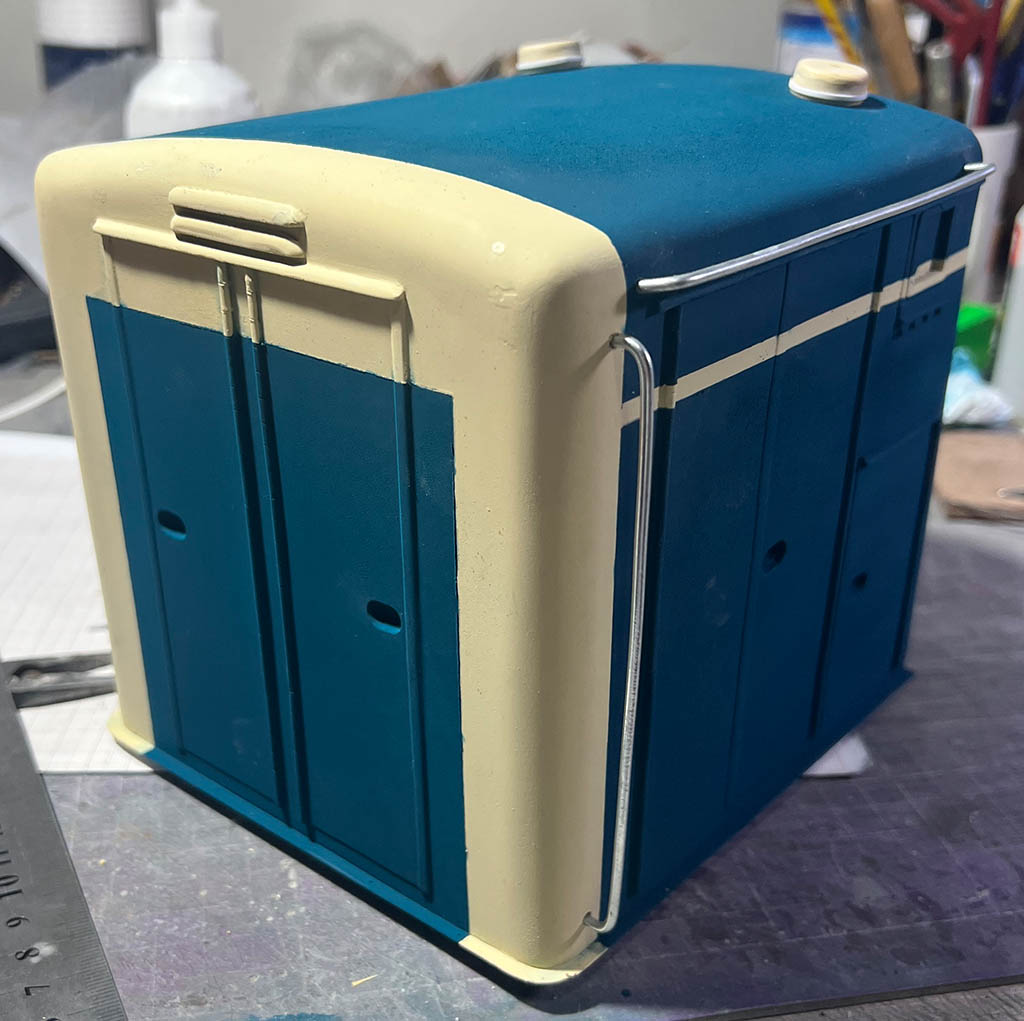

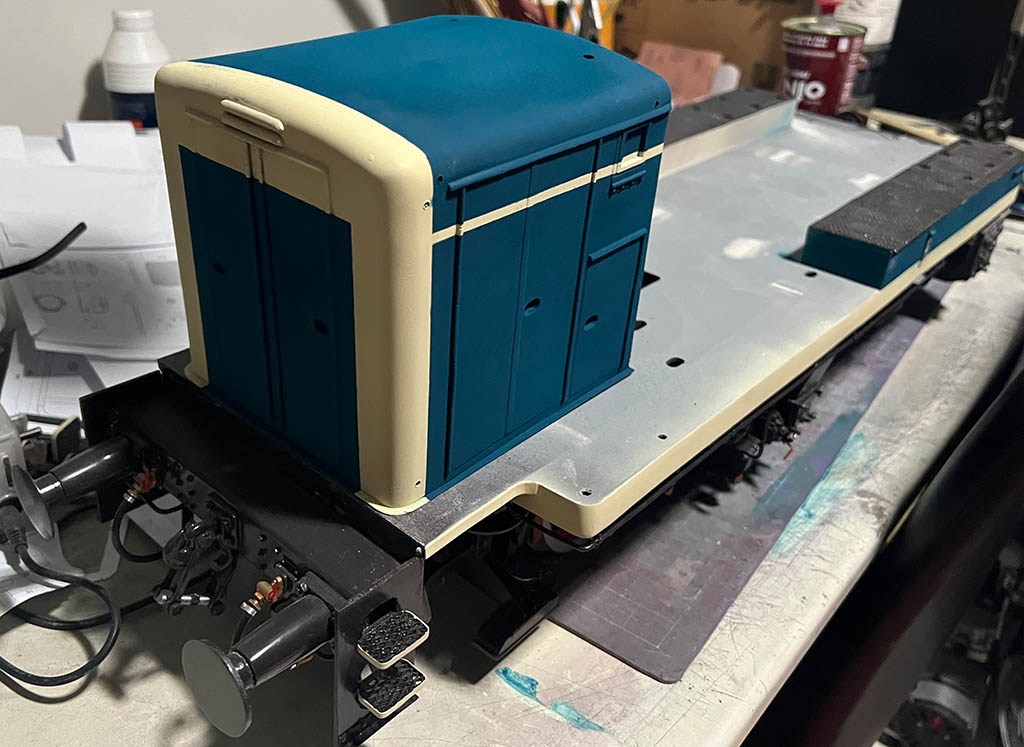

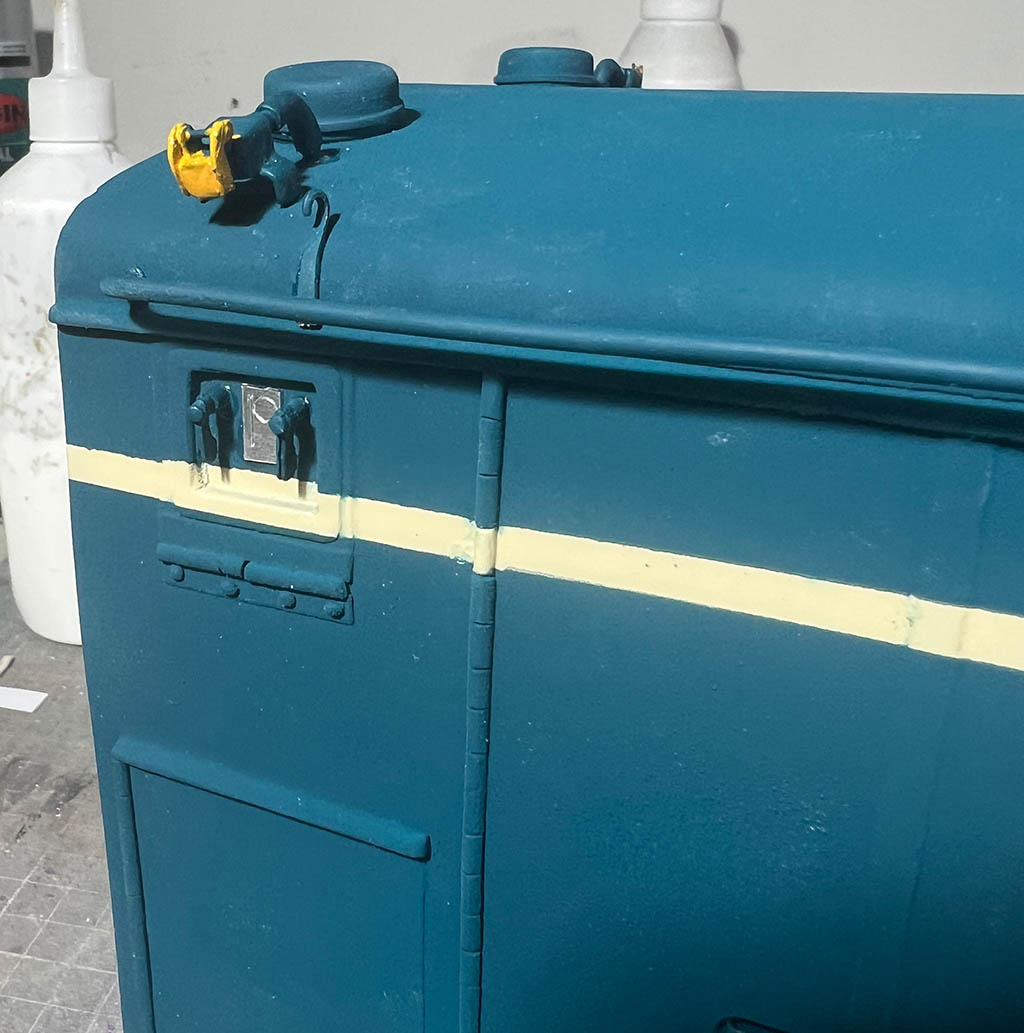

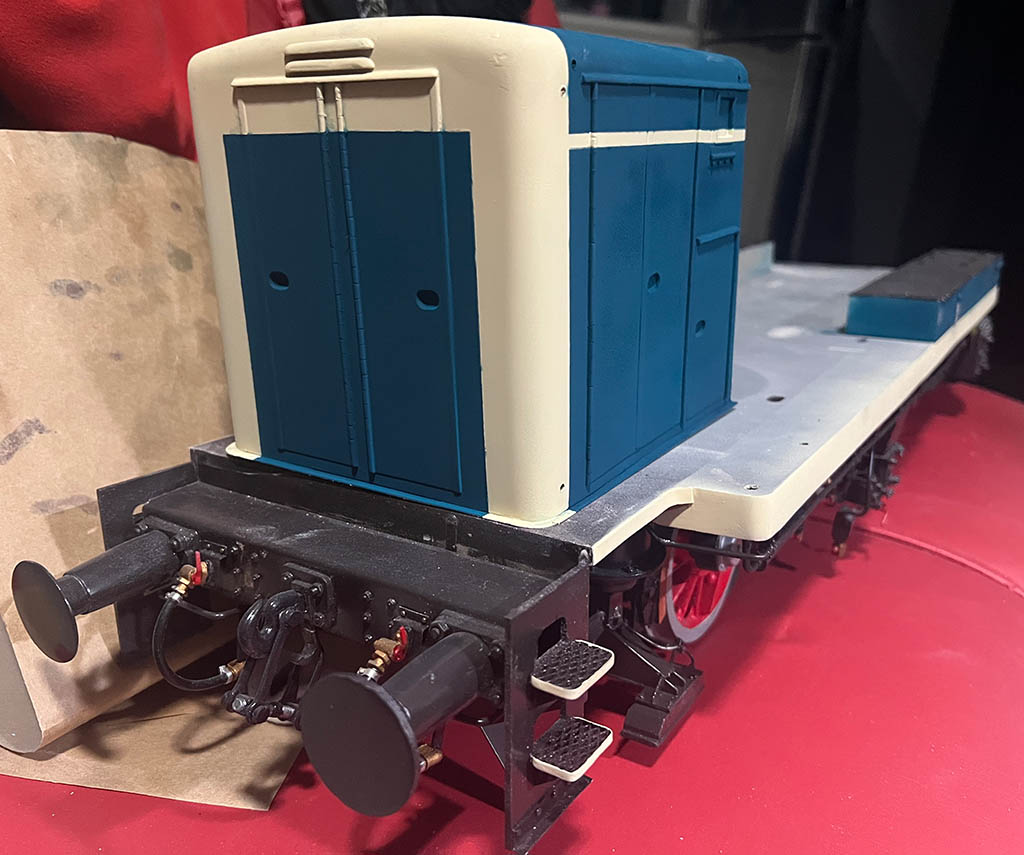

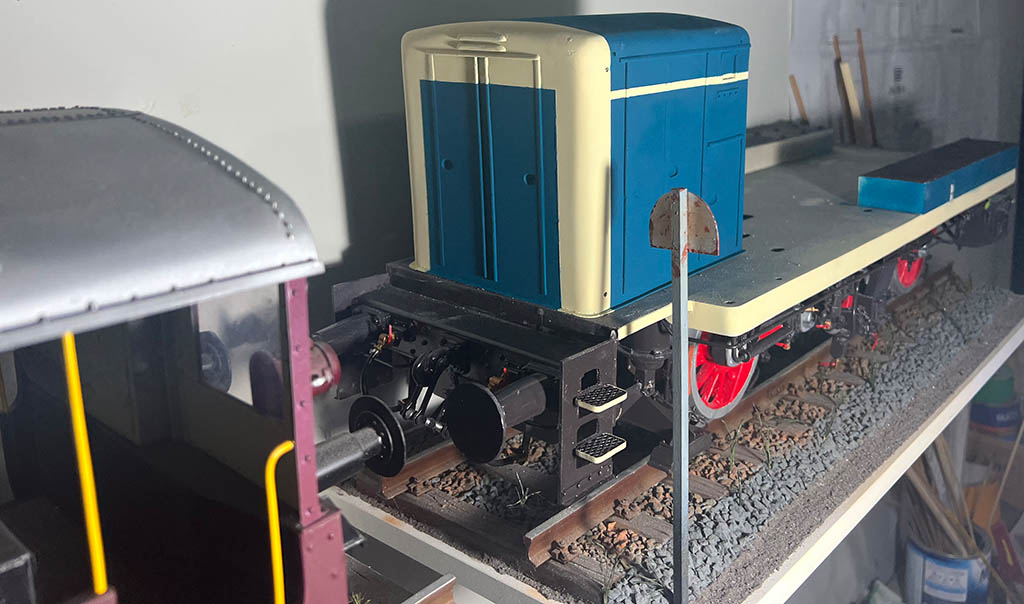

Und alles schön lackiert und drangebaut:

Und damit wäe die hintere Haube fertig. Fehlt nur noch irgendsoein Stromanschluß, aber da hab ich noch kein gutes Foto gefunden.
Ist irgendwie schon verblüffend. Da baut man ein halbes Jahr am Fahrwerk rum und der Aufbau entsteht in genau einer Woche.
Vordere Haube 2 Wochen? Eher drei, denn sie ist etwas komplizierter.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Raststätte

Beiträge: 3 282

Realname: Bernd

233

Samstag, 17. Juni 2023, 09:41

Marco, läuft

Bernd

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

234

Montag, 19. Juni 2023, 17:59

Tag 170, Tag 171, Tag 172: Aufbau hinten

Zugegeben: Hatte nicht viel Zeit zum Basteln dieses Wochenende. Aber dafür habe ich ein geeignetes Bild für den Nachbau des Stromanschlusses gefunden.

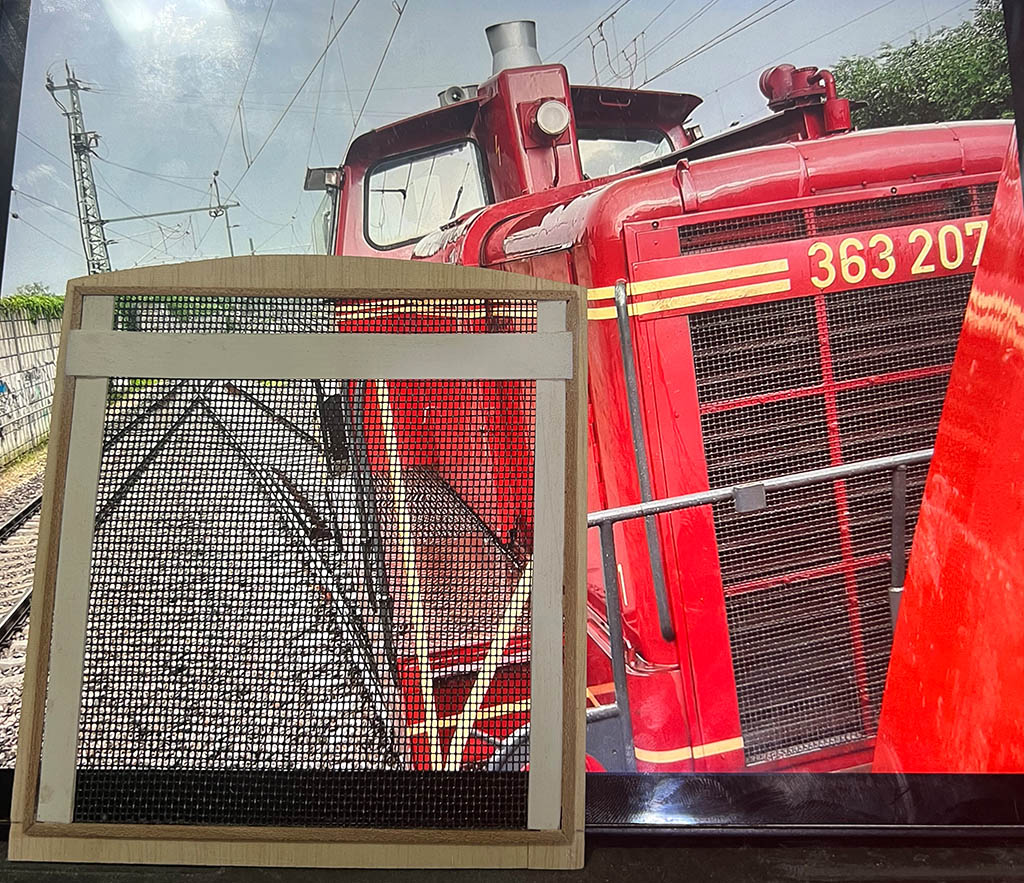

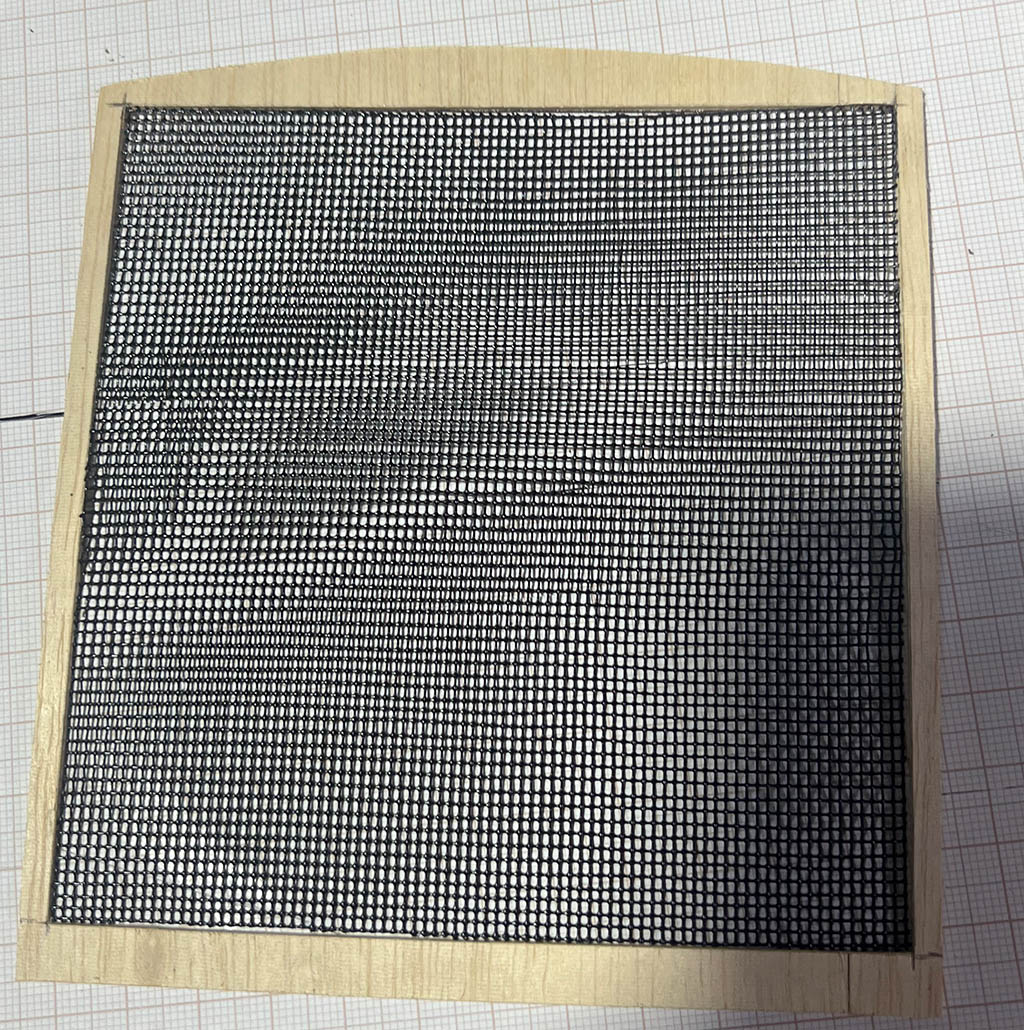

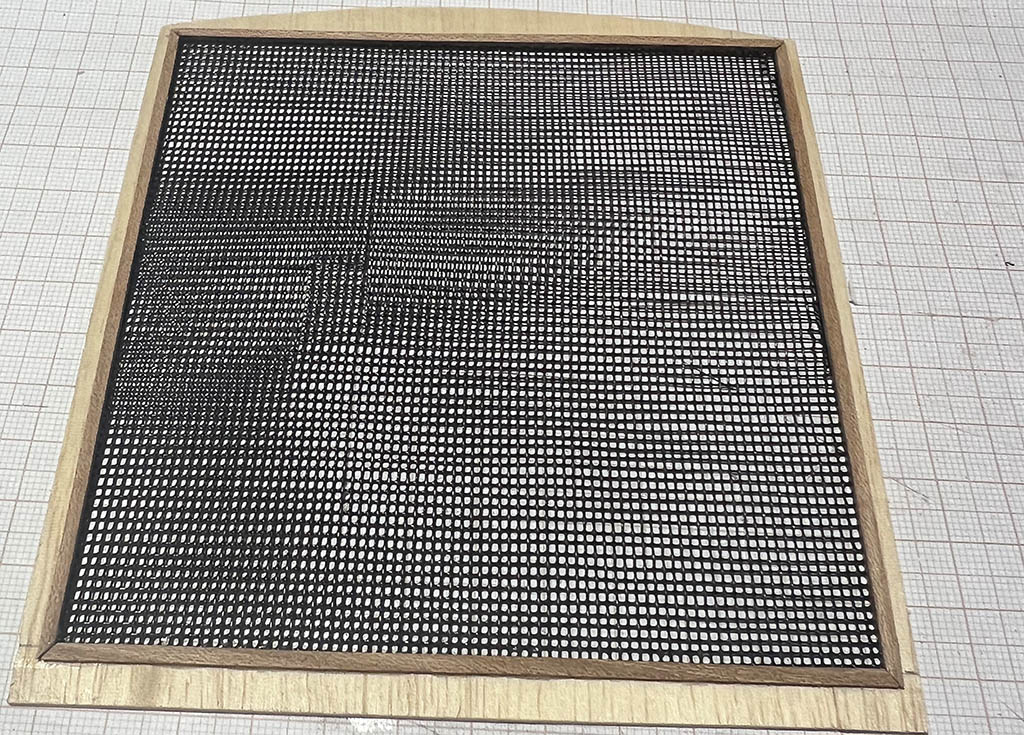

Und so sieht er in der Rohform aus:

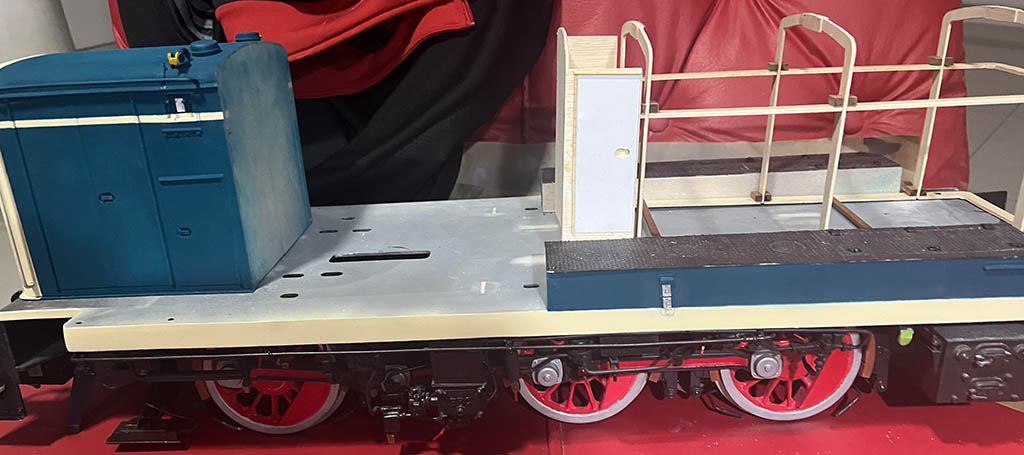

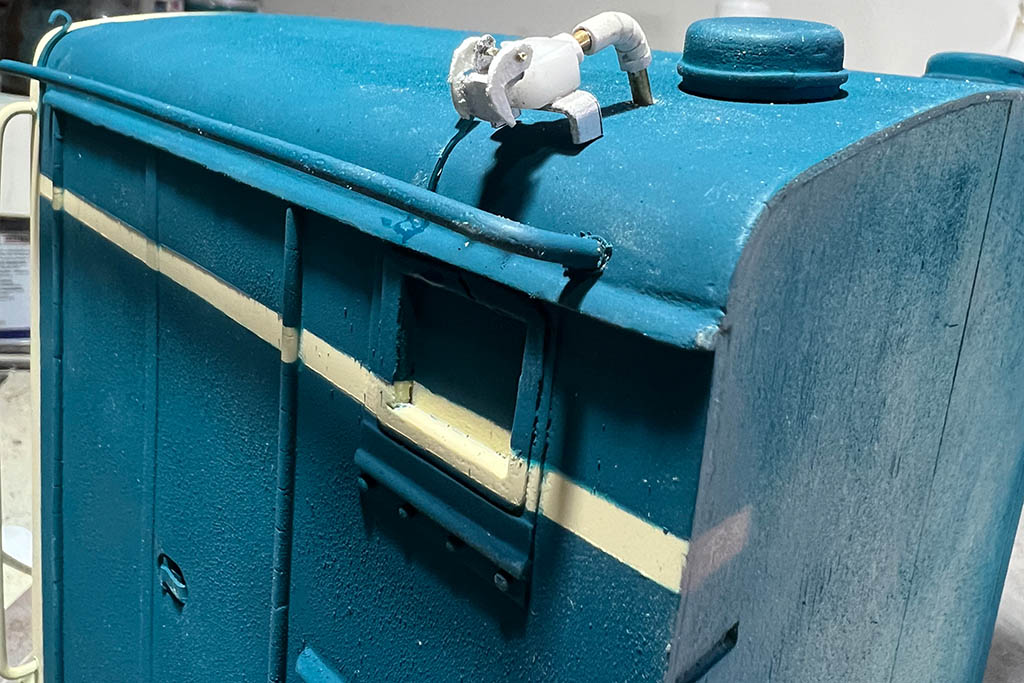

Und so eingebaut und bepinselt. Ich hatte noch die Details in diesem Rahmen vergessen. Diese sind nun auch erledigt.

Als nächstes geht es an den vorderen Aufbau.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

235

Mittwoch, 21. Juni 2023, 18:23

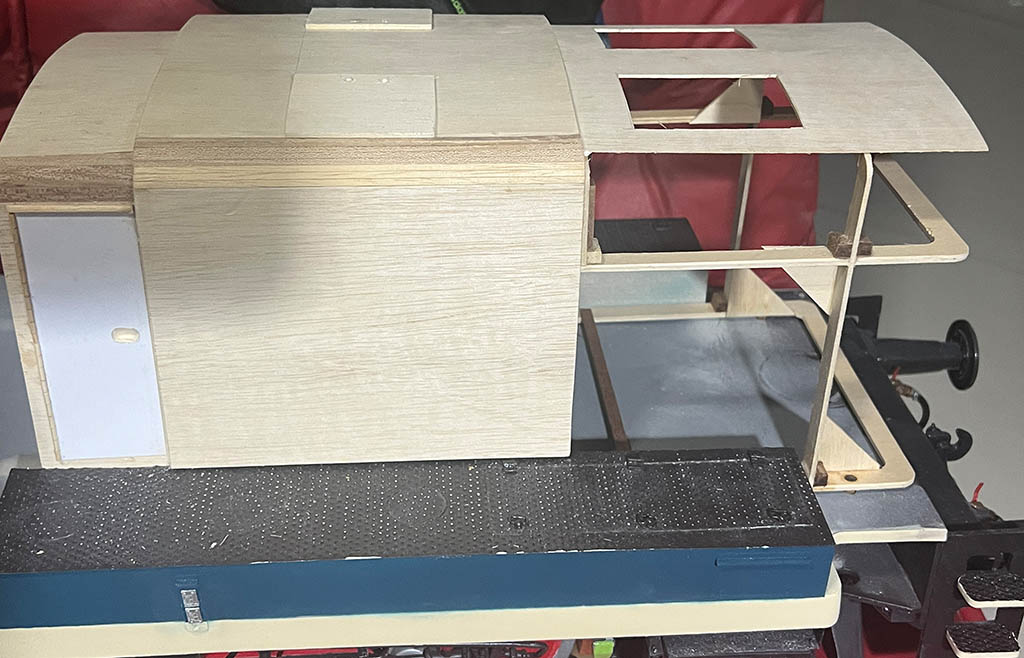

Tag 173, Tag 174: Aufbau vorne.

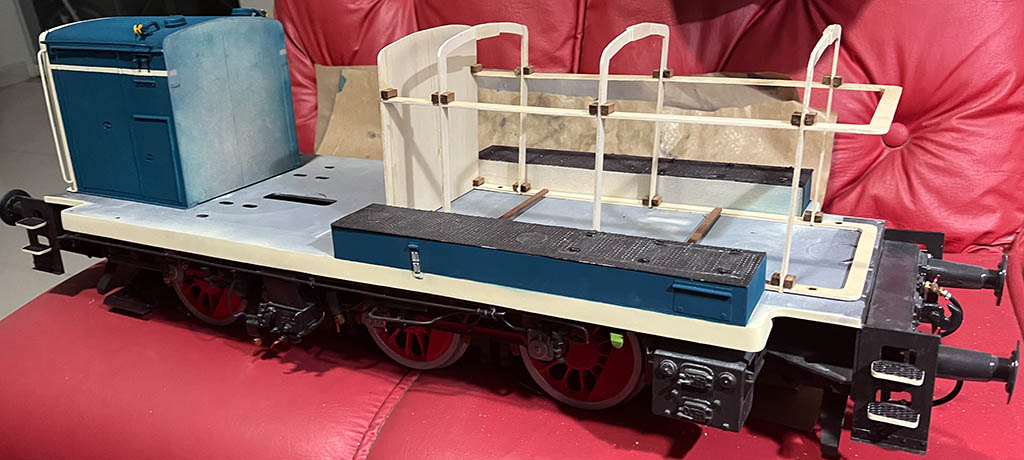

Zuerst habe ich wieder den Grundrahmen ausgeschnitten und angepaßt.

Genau wie beim hinteren Rahmen habe ich das Grundgerüst gebaut

Nun kann ich die Seitenwände bauen.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

236

Freitag, 23. Juni 2023, 20:25

Tag 175, Tag 176: Aufbau vorne

Im moment geht es etwas schleppend voran. Aber ich habe schonmal den Teil hinter der Haube gebaut.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Deutzfahrer

Beiträge: 1 680

237

Samstag, 24. Juni 2023, 07:16

Moin Marco,
gerade mal wieder reingeschaut:
ich ziehe den Hut !
:respekt:

Gruß aus Münster
Jürgen :wink:

hier gibts ein paar Wikinger & Co. Modelle vom Deutzfahrer

und hier ein paar Lokomotiven: Ein paar Lokomotiven

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

238

Samstag, 1. Juli 2023, 08:08

Zitat von »Deutzfahrer«

Moin Marco,
gerade mal wieder reingeschaut:
ich ziehe den Hut !

Danke Dir!!!!

Bastelpause!

Ein Projekt welches nichts mit Modellbau zu tun hat erfordert derzeit meine volle Aufmerksamkeit. Außerdem habe ich gerade einen schöpferischen Durchhänger weil der Vorbau nicht so funktioniert wie ich das gerne hätte. War alles krumm und schief. Das konnte ich aber inzwischen weitestgehend beheben. Dennoch wird es wohl erst wieder nächste Woche weitergehen. Bleibt mir treu.

E94: Eigenbau 1/12,5
V60: Eigenbau 1/12,5
KÖF2: Eigenbau 1/12,5
KÖF3: Eigenbau 1/12,5

Zum Seitenanfang

Marco H

Beiträge: 808

Realname: Marco Hammerand

Wohnort: Pomerode, Brasilien

239

Dienstag, 11. Juli 2023, 09:59

Tag 177, 178, 179, 180, 181, 182, 183: Vorbau

Wie ich bereits angekündigt hatte, bin ich im Moment mit einem anderen Projekt (nicht Modellbau) beschäftigt aber es ging trotzdem langsam mit meiner V60 weiter. Im ganzen habe ich 7 Abende (wenn auch nur wenige Minuten ) weiter gearbeitet.
Um den Vorbau einigermaßen gerade zu bekommen, habe ich die Struktur mit rechen Winkeln verstärkt. Jetzt paßt alles.
