Mahlzeit Ray,

ich versuche gerade, mir eine Harley-Davidson mit Außenbordmotor vorzustellen. Es gelingt mir nicht so ganz..

Mahlzeit allerseits!

Kleines Update:

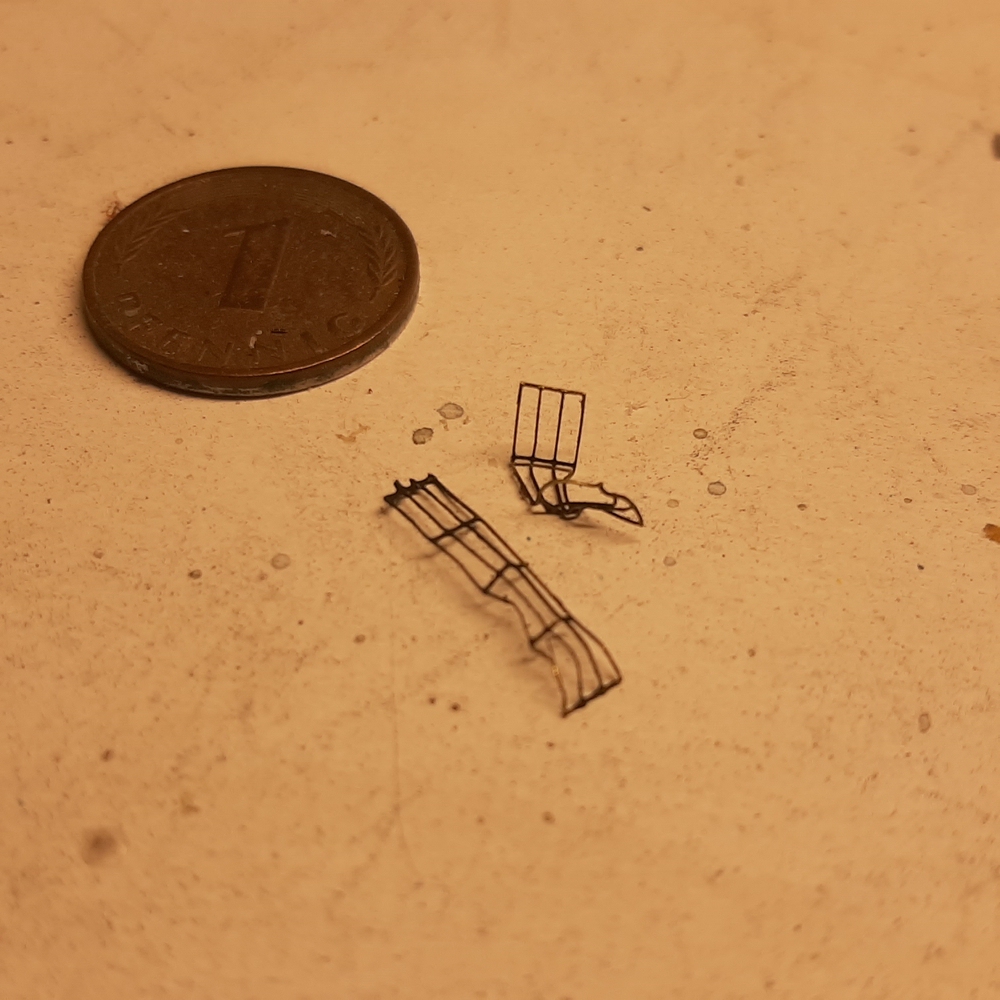

Gangway-Bauteile aus dem WEM-Satz. Der Bausatz ignoriert das ganze Thema, obwohl die Gangways fest montiert waren und nur der untere Teil hochgezogen werden konnte.



Da musste ich mogeln: Die Torpedonetzauflage ist offenbar zu breit, was sich weiter nicht bemerkbar macht, außer eben dadurch, dass die Gangways damit 2mm weiter von der Bordwand weg müssen. 2mm können ganz schön viel sein...
Drei Möglichkeiten: Die Netzauflage örtlich schmaler schleifen, sieht nicht aus, oder sie auf ganzer Länge schmaler machen, wäre die sauberste Lösung, aber mit Risiken behaftet, oder aber den Spalt zur Bordwand überbrücken, was mir als das kleinste Übel erschien.



An der Bordwand müsste eigentlich ein Davit zum hochziehen der Gangway stehen, den konnte ich aber auf keinem Originalfoto finden. Entweder hat man zu dem (seltenen) Zweck den Bootskran am Großmast benutzt, würde passen, oder es wenig wirbelsäulenfreundlich direkt mit Seil und Manpower erledigt. Davon gab es ja genug an Bord..

Jetzt geht es an die Masten und die Takelage, und dann ist diese schwere Geburt geschafft!

Mahlzeit allerseits!

Ein Schiff muss Masten haben, ein Mast have!

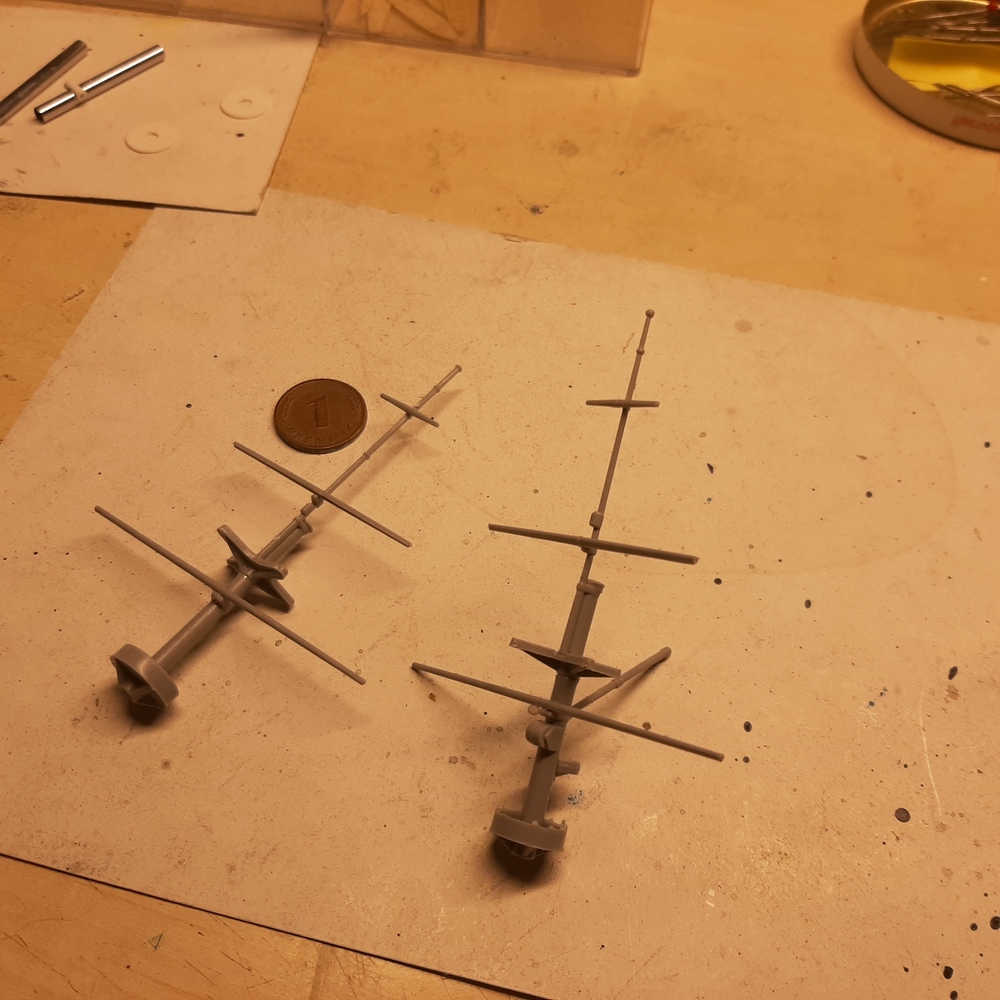

Allerdings nicht diese hier, die habe ich nur als Maßvorlage, Platzhalter und abschreckendes Beispiel gebaut. Nach Bauabschluss wandern sie in die Tonne. Wenn ich schon etwas nicht aufhebe will das was heißen...



Die neuen Untermasten waren mal eine Radioteleskopantenne, nützliches Material. Der Polyklotz ist eine Aufnahme für Kranbalken.

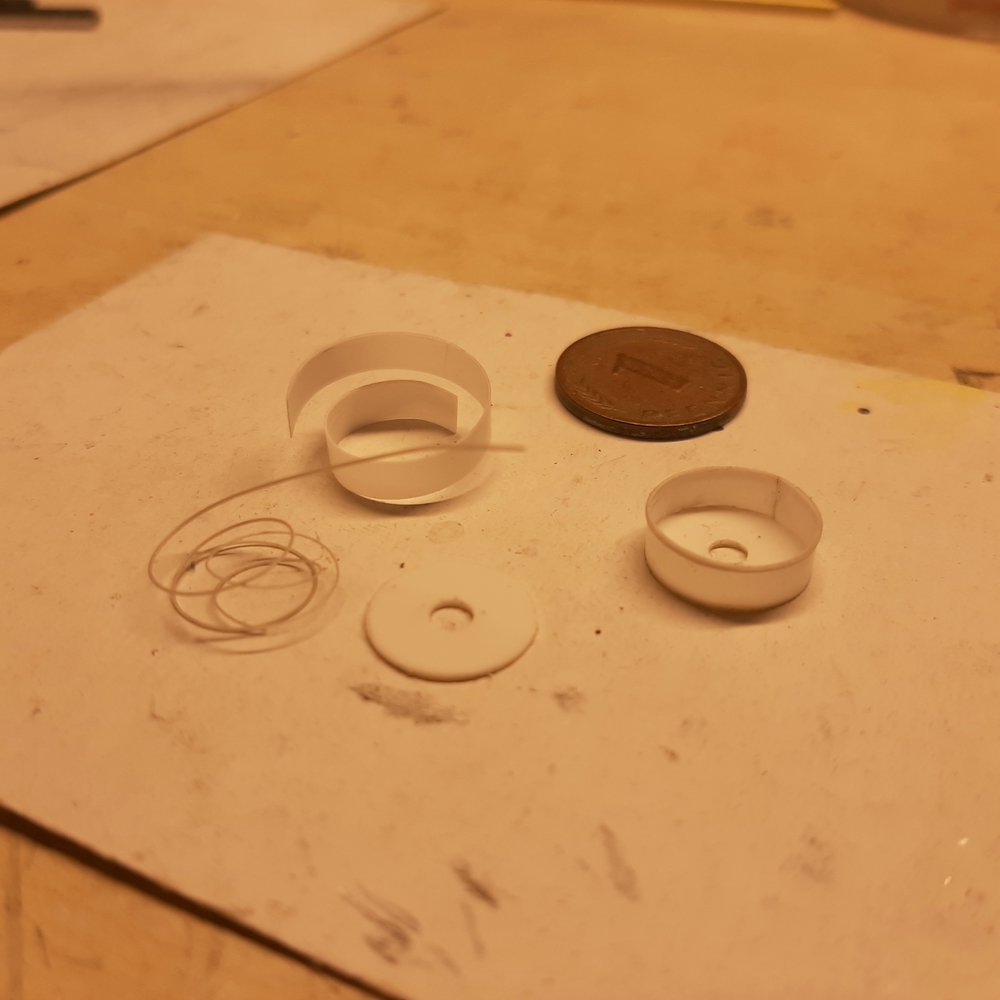

Ich will mich jetzt nicht zum Apostel gesunder Ernährung aufschwingen, aber der Becher, außen bedruckte Pappe, hat einen Innenbecher aus sehr gleichmäßigem, sehr dünnen Polystyrol. Stärke ist 0,1mm, gegenüber 0,3mm des dünnsten im Modellbauhandel erhältlichen Plattenmaterials.



Marsplattformen bestehen aus den beiden oben genannten Polystyrolsheets und gezogenem Gussast für den Wulst an der Oberkante.
Diese Plattformen waren auch als Gefechtsstationen gedacht und konnten mit Maxim-MGs bestückt werden, wie auch auf manchen Fotos zu sehen ist. Da ich aber Marschposition baue und diese sehr rostanfälligen Waffen dann unter Deck gelagert waren kann ich mir deren Nachbildung sparen.



Für die Rahen nehme ich Drehteile von Master, teuer, aber gut. Die Blöcke für die Signalleinen sind eigentlich Ringösen, von denen der Ätzteilsatz 40 Stück ohne näher definierten Verwendungszweck enthält. Sehr nützlich! In der Realität wurden diese Blöcke je nach Bedarf angeschlagen, Anzahl und Position schwankten beträchtlich. Mit 18 Stück stelle ich hier die goldene Mitte dar, auf einem Foto von Suworow sieht man über 30 davon.



Im Wahn habe ich ganz vergessen, Bilder zu machen. Die meisten Verbindungen sind geklebt, nur die besonders beanspruchten und kleinflächigen sind gelötet.



Beim Einpassen des Mastes einmal nicht aufgepasst..
Austrennen und neu machen ist da nicht nur akkurater als richten, es geht auch schneller.



Passt und steht sogar von allein gerade, kann lackiert und getakelt werden. Aber vorher baue ich den Großmast, bin so Airbrush-Reinigungsfaul..



Bauweise entspricht dem Fockmast, ist aber geringfügig kürzer und trägt noch eine Gaffel und die großen Bootskräne.

Dank euch!

Mahlzeit allerseits!

Auf der Zielgeraden..

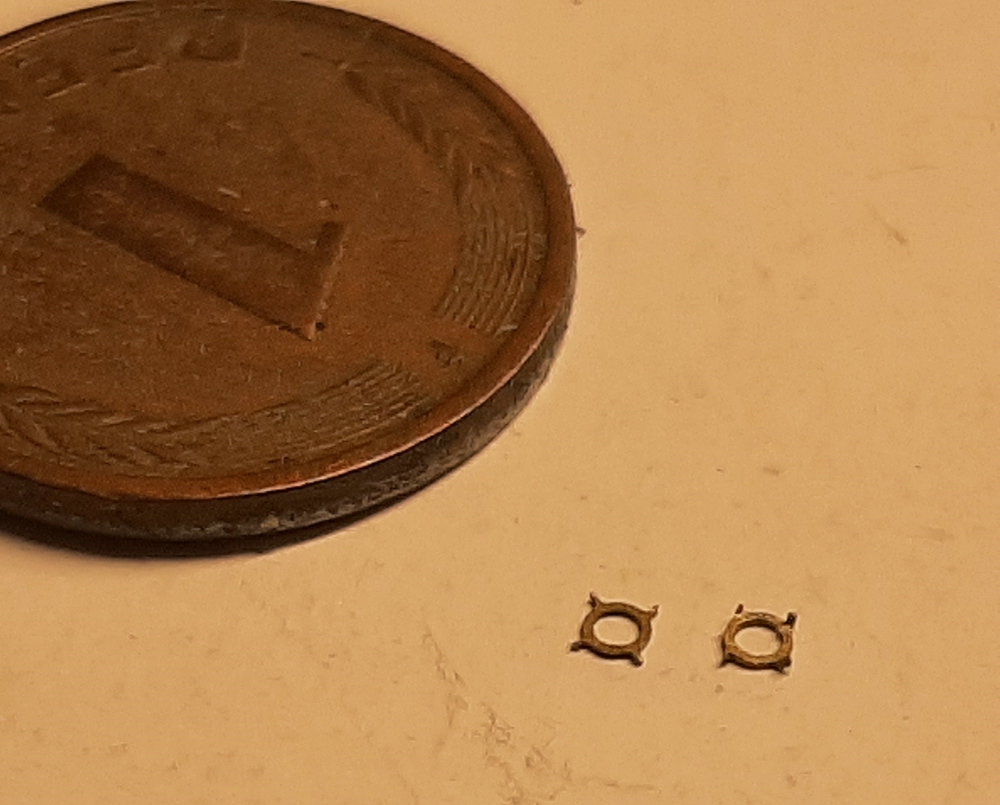

Diverse Stage sind an den Stengen anzubringen, quasi auf freier Strecke. Ich hatte mir gedacht, dass das sauberer geht, wenn man einen fixen Punkt dafür hat, und während ich so über dessen Ausführung sinnierte, ein Kragen aus Draht oder Gussast, oder eine Scheibe passendes Microröhrchen, fiel mein Blick auf die nicht verwendeten Bullaugenringe des Ätzteilsatzes. Diese haben exakt die passende Größe..



..und wenn man beim Austrennen die Haltelaschen dranlässt und hochbiegt hat man sogar Haken, in die man die Strippen einhängen kann.

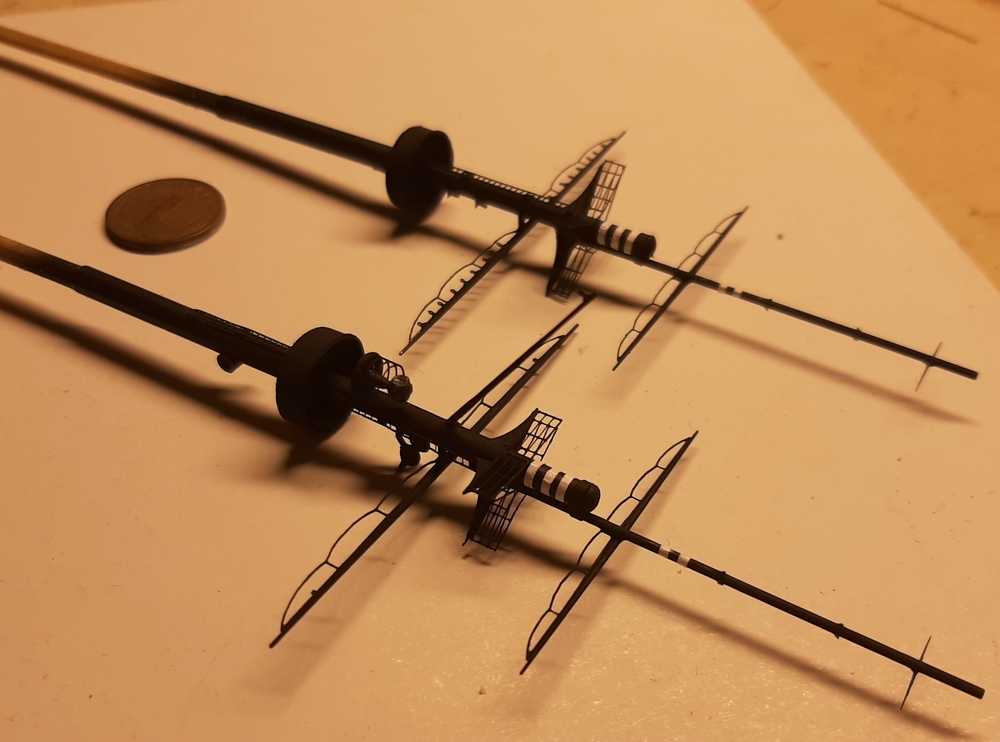

Also den Zusammenbau abgeschlossen..



..und mal wieder den Luftpinsel geschwungen.



Nach Originalbildern weiße Ringe, vermutlich Geschwaderkennzeichen, angebracht. Sie bestehen aus in Streifen geschnittener Decalfolie. Sind wohl etwas zu breit, aber die Folie hat eine fatale Tendenz zum Einrollen, schmaler ging mit meinen Mitteln nicht.



Was vor dem Setzen der Masten schon zu takeln war wurde vorher getakelt.



Und die Masten montiert.
Es fehlen noch die Kranbalken am Großmast, Ruderlageanzeiger, Flaggenleinen, Funkantennen.
Dann Reinschiff machen, klar lackieren, Fenster verglasen. Und dann ist´s vollbracht!

Mahlzeit allerseits!

Ich danke euch!

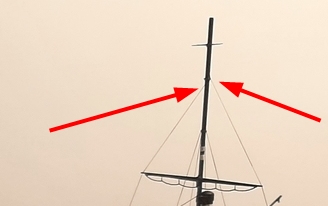

@Ingo: Sehr genau beobachtet! Das Ups ist ein perspektivisches und kommt zustande, weil die Strippen hinter der Stenge zusammenlaufen.

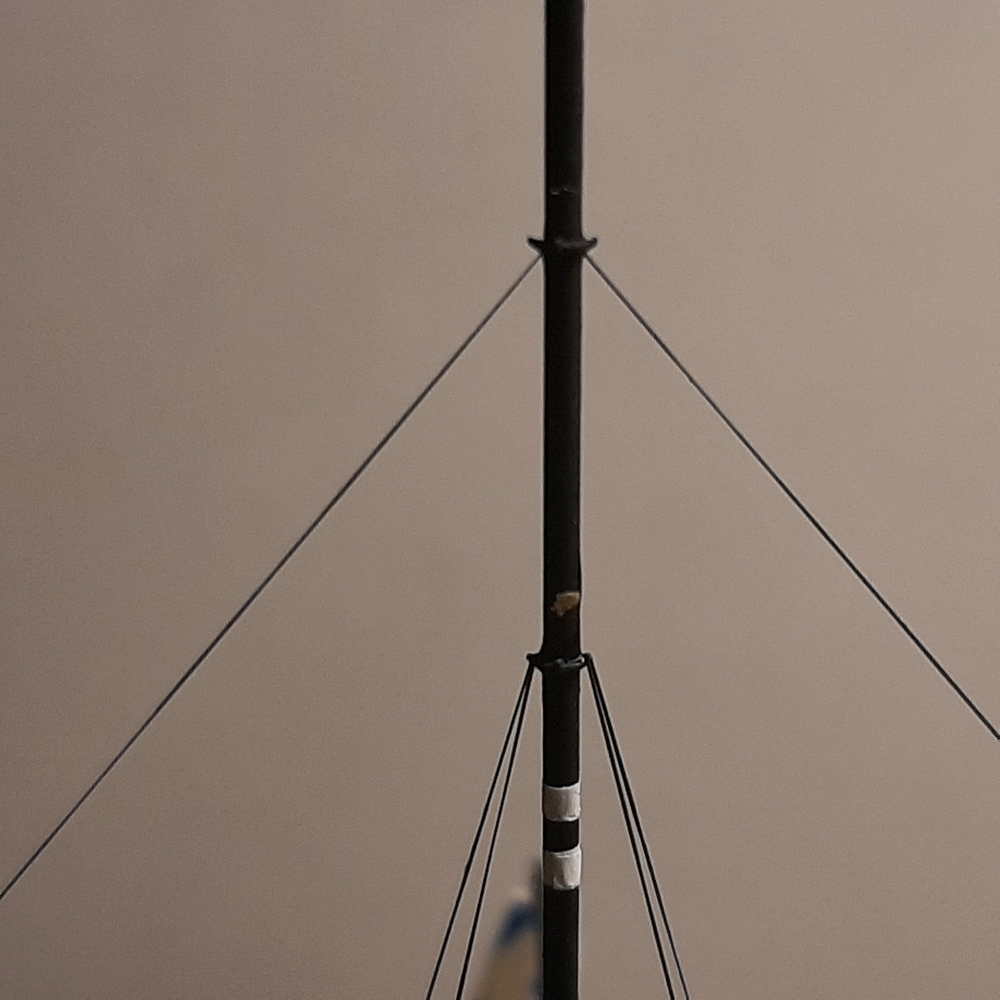

Man kann die Größe des Ups sogar durch den Blickwinkel steuern, von der Seite wirkt es groß,..



..von vorn oder hinten verschwindet es. Zum Glück sind die Knitterfalten der Decalfolie nur im Macro sichtbar, uff..

Man sieht übrigens, dass ich gestern noch eine Nachtschicht eingelegt habe, Bootskräne, Ruderlageanzeiger und Flagge sind fertig.

EDIT: Beim Betrachten der Bilder kam mir gerade die Idee, dass ich das Ups auch beseitigen kann, indem ich die jetzt nur im hinteren Haken eingehängte Strippe auch in die seitlichen Haken einhänge, so dass der Faden mittig auf die Stenge trifft. Der Elastikfaden gibt das her.

Mahlzeit die Herren!

@Armin: Hat bestimmt seinen Reiz. Vor allem, da du sowieso scratch baust und dich daher nicht mit den Unzulänglichkeiten des Bausatzes rumschlagen musst...
@Ingo: Danke für den Einwurf, gut, dass du so genau hinschaust. Habe die Strippen inzwischen umgehängt, so dass sie jetzt mittig auf die Stenge zulaufen. Besser is das!

Mahlzeit allerseits!

Letztes Update vor der Autobahn!



Vervollständigung der Takelage, für die Flaggenleinen nehme ich extradünnen weißen Elastikfaden.



Für den unteren Belegpunkt, dessen genaue Position und Machart ich sowieso nicht ermitteln konnte, habe ich mir eine montagefreundliche Lösung ausgedacht, nämlich einen aus Relingrest geschnittenen, nach hinten weisenden Haken, in den der Faden einfach eingehängt wird. Von da hoch zur Rah, um den Block gelegt (durchfädeln nicht nötig) und wieder runter zum Haken, jeweils mit einer Winzigkeit Sekundenkleber gesichert. Jeseits neun mal, ist hinlänglich gleichmäßig geworden.



Reinschiff gemacht, ausgedockt, klar lackiert, Fenster verglast.
Das darf jetzt bis morgen trocknen, dann die abschließende Fotosession. Währenddessen wird schon die Werft für das nächste Projekt vorbereitet..

Dank euch!

@Daniel: Qualität hat tatsächlich viel mit Übung zu tun, aber wenig mit Maßstab. Kleine Details sind immer klein, sie stellen nur unterschiedlich große Dinge dar. Ein Beispiel: Freistehende Bootsdavits in 1:700 sind ein tolles Detail. In 1:200 kann man daran auch eine Belegklampe nachbilden, in 1:100 hat die Belegklampe eine Sockelplatte, in 1:35 sieht man auf der Sockelplatte die Befestigungsschrauben. Und in 1:8 erkennt man, ob es Inbus- oder Torxschrauben sind.
Aber immer erfordert es gute Augen und ruhige Hände..
