Ausgabe 44

Wir haben den linken Handlauf erhalten und können die Seitenwand fertigstellen.

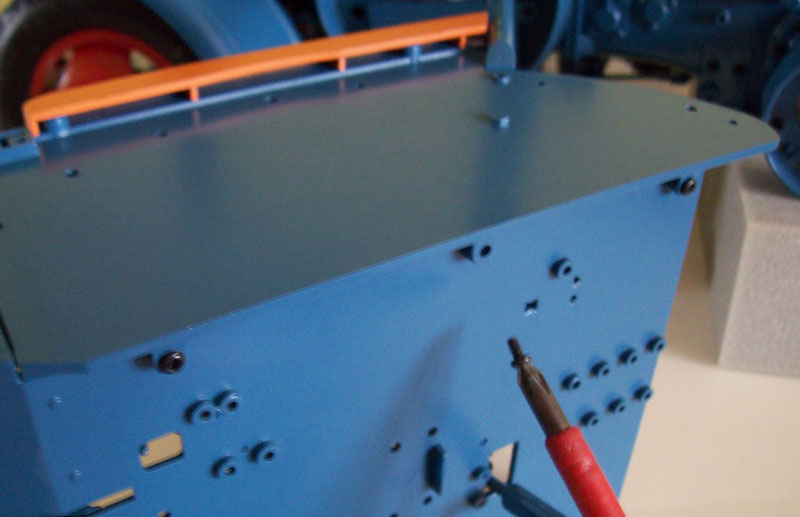

Als erstes wird der Handlauf auf die Seitenwand gesteckt und mit zwei Schrauben befestigt.





Dann wird die linke Dachstrebe ebenfalls mit zwei Schrauben an die Seitenwand angeschraubt.





Nun kann die Seitenwand an der Bodenplatte befestigt werden.
Hierzu wird diese mit drei schrauben von unten



und einer Schraube von oben dirch die Dachstrebe befestigt.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

182

Mittwoch, 3. August 2016, 14:24

Ausgabe 45

Die 45. Ausgabe hält die rechte Seitenwand für unseren Eintopf bereit.



Als erstes wird ein Zahnkranz angeschraubt





Dann folgt ein Schaltsegmet





Besonders bei diesem sieht man wie unschön die Verwendung von Kreuzschlitzschrauben ist.
Eine angedeutete Sechskantschraube und die andere eine runde Kreuzschlitz...

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

183

Mittwoch, 3. August 2016, 15:03

Ausgabe 46

Weiter geht es an der Fahrerkabine, wir haben mit dieser Ausgabe die linke Dachstütze erhalten.



Wie auch bei der rechten Seite beginnen wir hier mit dem kleinen Winkel.





Anschließend wird der Handlauf aufgesteckt und angeschraubt





Jetzt wird die Dachstütze, wieder mit zwei Schrauben angeschraubt.





Nun kann auch die rechte Seitenwand mit der Bodenplatte verbunden werden.

Drei Schrauben von unten ...



und eine Schraube von oben befestigen sie.



Jetzt wird der Handhebel durchgeführt



und unterhalb mit einer Schraube angeschraubt

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

184

Mittwoch, 3. August 2016, 15:21

Ausgabe 47

In dieser Ausgabe erhalten wir das Lenkrad.

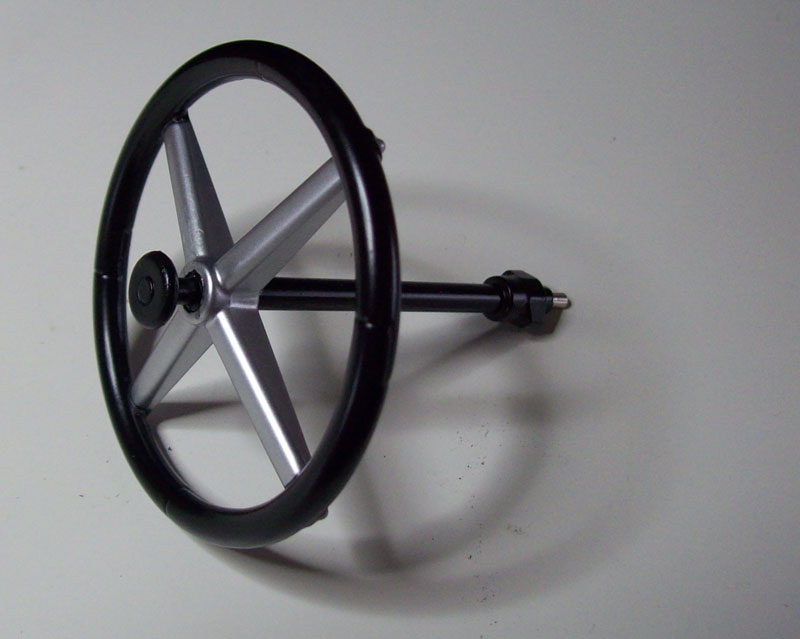

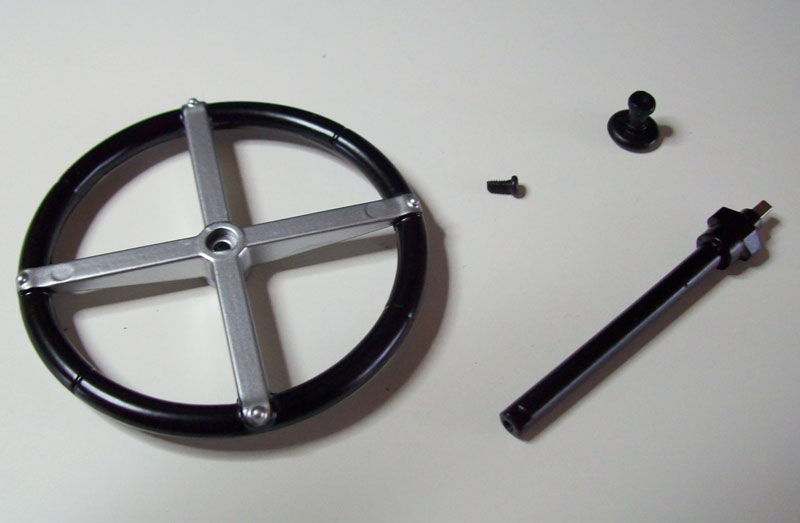

Begonnen wird mit der montage der Lenksäule am Lenkrad.



Da die Lenkstange sehr wackelig inm Lenkrad sitzt, ist mir hier gleich die Schraube abgerissen und ich habe alles mit Sekundenkleber zusammengeklebt.





Anschließend wurde der Flansch mit dem Lenkstock verbunden.



Da die Schraube nicht durch das kleine Loch der Klinke passte habe ich diese aufgebohrt.



Nun wird diese Baugruppe an der Armaturenwand befestigt.
Dies ist etwas frickelig und man stellt sich die Frage, warum diese Teile nicht schon vorher als die Armaturenwand noch einzeln war, geliefert worden ist?



Jetzt konnte der Fahrersitz mit drei Schrauben eingebaut werden.



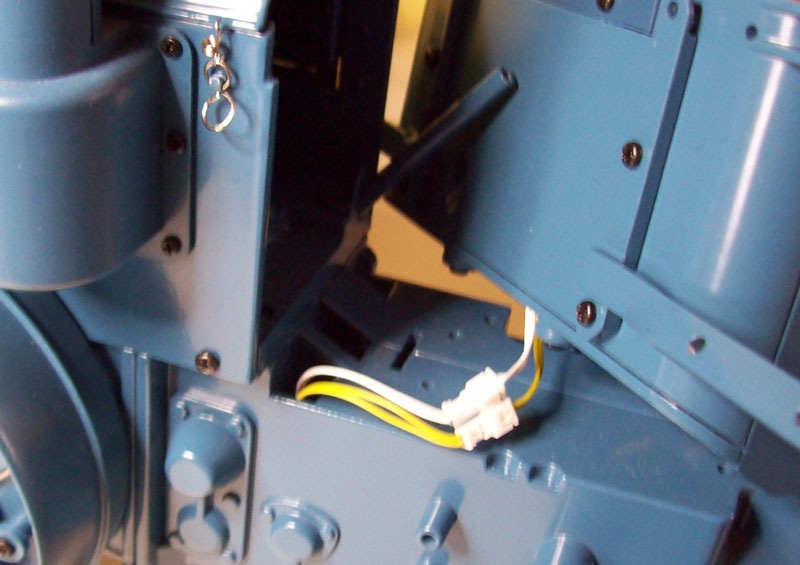

Der Führerstand wird nun auf unserem Lanz montiert. Hierzu werden erst die Kabel miteinander verbunden.
Die Verbindungsstecker sollten in die größere Öffnung des Chassies geschoben werden um den weiteren Zusammenbau nicht zu stören.



Nun kann die Bremsstange mit dem Chassies verschraubt werden.

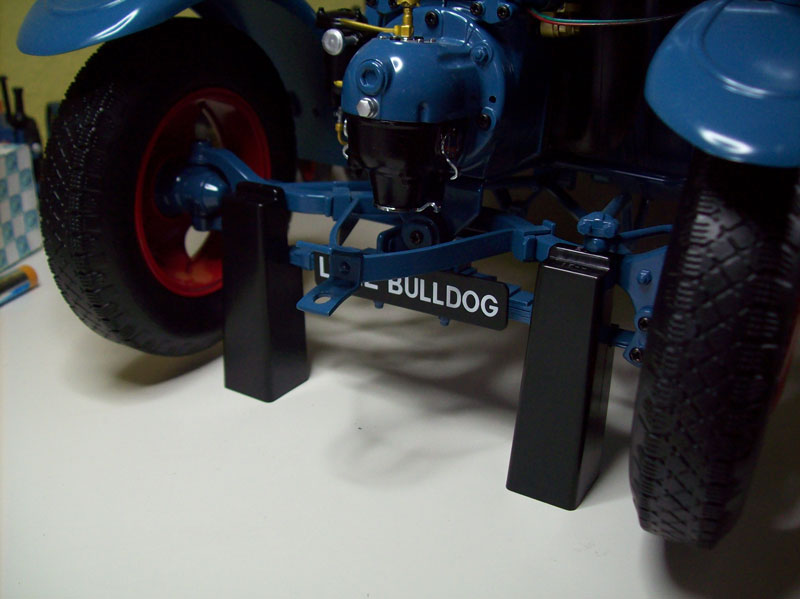

Die mitgelieferten Blöcke werden erst in der nächsten Ausgabe erklährt aber deren Verwendung steht ja bereits in der Vorschau.

Unter der Vorderachse als Unterstützung



Solang die Hinterräder noch fehlen ist die Verwendung unter den Hinterachsstummeln wesentlich besser.



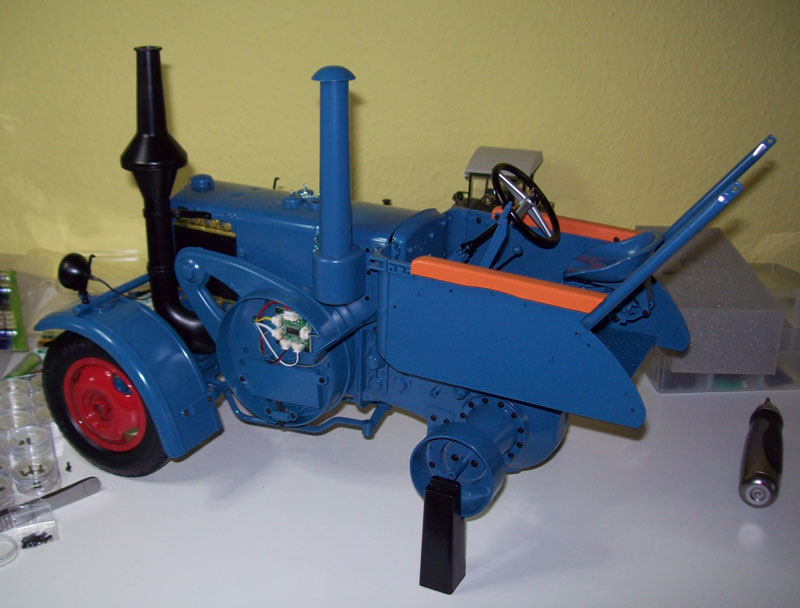

Das ist der aktuelle Baustand und wieder gibt es was absolut nerviges, die Lenkung ist völlig ohne Funktion.



Obwohl an der Lenkstange eine entsprechende Abflachung vorhanden ist, welche in die Lenksäule eingreifen sollte,
läßt sich das lenkrad völlig frei drehen ohne mit der unteren Lenksäule in Berührung zu kommen.

Mal sehen was der Verlag dazu schreiben wird.

einszuacht

Beiträge: 180

  • Nachricht senden

185

Mittwoch, 3. August 2016, 23:04

Ärgerlich mit der lenkung, aber du bist nicht allein damit...
Gruß Fredo

Thomas B

unregistriert

186

Donnerstag, 4. August 2016, 00:11

Guten Abend "Keramh", sicherlich liegt hier ein Montagefehler von Deiner Seite vor; denn ich habe diese Probleme nicht und die Lenkung, wie alle anderen beweglichen Bauteile greifen in einander/zueinander, ohne Spiel. Ich schlage vor, hier die Baugruppe noch einmal zu überprüfen.

Mit freundlichen Grüßen Thomas B

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

187

Donnerstag, 4. August 2016, 08:21

Zitat von »Thomas B«

Guten Abend "Keramh", sicherlich liegt hier ein Montagefehler von Deiner Seite vor...


moin Thomas,

ich habe jetzt den Lenkstock nochmal ausgebaut und die Lenksäule greift hervorragend und funktioniert (bei aufgebockter Vorderachse)



Nun habe ich nachgemessen, der Zapfen an der Lenksäule ist 6,7 mm lang



Der Abstand im Lenkstock ist jedoch 6,9 mm tief.



Ich wüßte nicht was hier falsch eingebaut sein soll, entweder ist der obere oder untere Teil der Lenksäule zu kurz.

Könntet ihr das mal bei Euch nachmessen?

Urob

Beiträge: 348

Realname: Ulrich Lindemann

Wohnort: Düsseldorf

  • Nachricht senden

188

Donnerstag, 4. August 2016, 08:33

Hallo Marek,

Ich sehe auf dem Bild das Du den Führerstand noch nicht verschraubt hast.
Der muß richtig im Chassis einrasten, geht nur mit Nachdruck, druck nach vorne und unten, dann rastet er fühlbar und hörbar ein.
Dann liegt er tiefer und die untere Lenkwelle ist höher im Lenkstock.
Der abstand im Lenkstock ist bei mir 5,6 mm tief.

Gruß Uli. :prost:

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

189

Donnerstag, 4. August 2016, 08:34

moin,

ich habe jetzt auchmal die Lenksäule ins Schwungrad gesteckt, bzw. habe es versucht.
Alles liegt gut in der Aufnahme nur leider greift auch hier die Lenksäule nicht in das im Schwungrad befindliche loch.



Die Lenksäule ist 5,6 cm lang das Schwungrad ab Bügel aber 7,3 cm tief, wenn da nicht nochwas kommt wird das nie funktionierren.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

190

Donnerstag, 4. August 2016, 08:39

moin,

DANKE Uli, das wars, manchmal muss man wirklich etwas mehr Kraft aufwenden.
:tanz: Die Lenkung funktioniert :tanz:

Thomas B

unregistriert

191

Donnerstag, 4. August 2016, 11:33

Guten Tag Marek, freut mich zu lesen, dass die Lenkung jetzt zumindest im "Aufbock-Zustand" bei Dir besser funktioniert. Da hat der "Uli" Dir ja recht schnell weiter helfen können .. :ok:

Mit freundlichem Gruß Thomas B

bulldog8506

Beiträge: 78

Realname: Axel

Wohnort: Düsseldorf

  • Nachricht senden

192

Freitag, 5. August 2016, 12:58

Bezüglich der Schwungräder fehlt die Abbildung der Achsen, wenn man sich ein Orginal ansieht. Ich fürchte, hier ist Eigeninitiative angesagt.

Grüße
Axel

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

193

Donnerstag, 13. Oktober 2016, 17:06

moin,

Habe gerade erfahren, dass Hachette d3n Lanz schon einmal herausgebracht hatte.
AllerDings in Polen und nicht als Lanz sondern in der Lizenz Version als Ursus.
Hier hatte er wohl einen PFlug dahinter.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

194

Donnerstag, 20. Oktober 2016, 08:17

moin,

unterschiedliche Teile sind auch vorhanden zumindest wurden die Löcher für das Lanz Bulldog Schild nicht ausgebildet.
Stattdessen hat der URSUS nur ein aufgedrucktes Namenschild.



Ich weiß nicht woher die Information kam das der Ursus einen Pflug dahinter haben soll,
auf der Bauanleitung ist wie bei uns der Grubber abgebildet.



Da es keine weiteren Bilder gibt, jedenfalls finde ich keine weiteren Informationen,
gehe ich davon aus das es sich hier wohl um einen Test handelt und der Ursus nie wirklich erschienen ist.

Urob

Beiträge: 348

Realname: Ulrich Lindemann

Wohnort: Düsseldorf

  • Nachricht senden

195

Dienstag, 25. Oktober 2016, 10:49

Hallo Marek,

wann geht es denn beim Lanz Weiter ?
Da gab es auch schon mal vor langer Zeit eine Auflistung von Kunststoff-, Metallteilen und Schrauben usw ?

Gruß Uli. :prost: :party:

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

196

Sonntag, 20. November 2016, 16:33

Ausgabe 48

moin,

nun habe ich endlich wieder etwas Zeit gefunden und mich der Ausgabe 48 zugewandt.

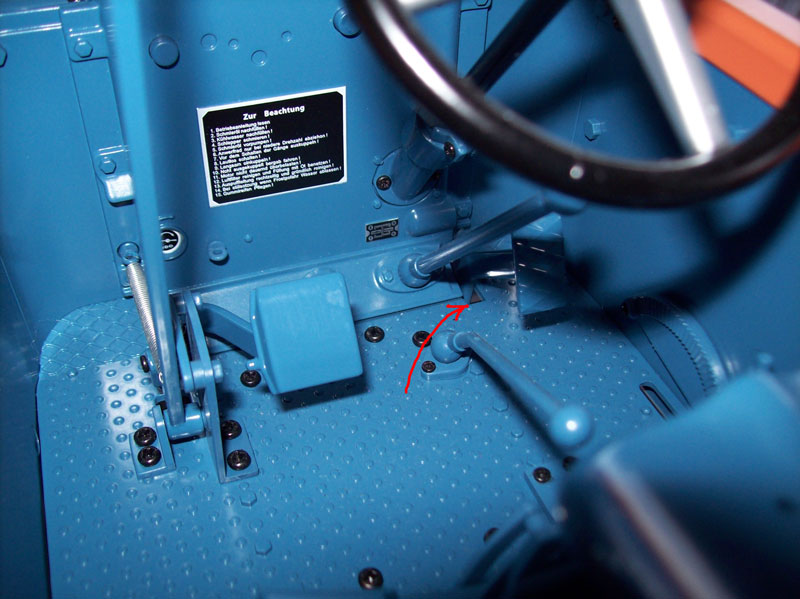

Mit dieser haben wir die die Fußhebel für die Kupplung und Bremse sowie das Drehrad und die Spindel für die Benzinpumpe erhalten.

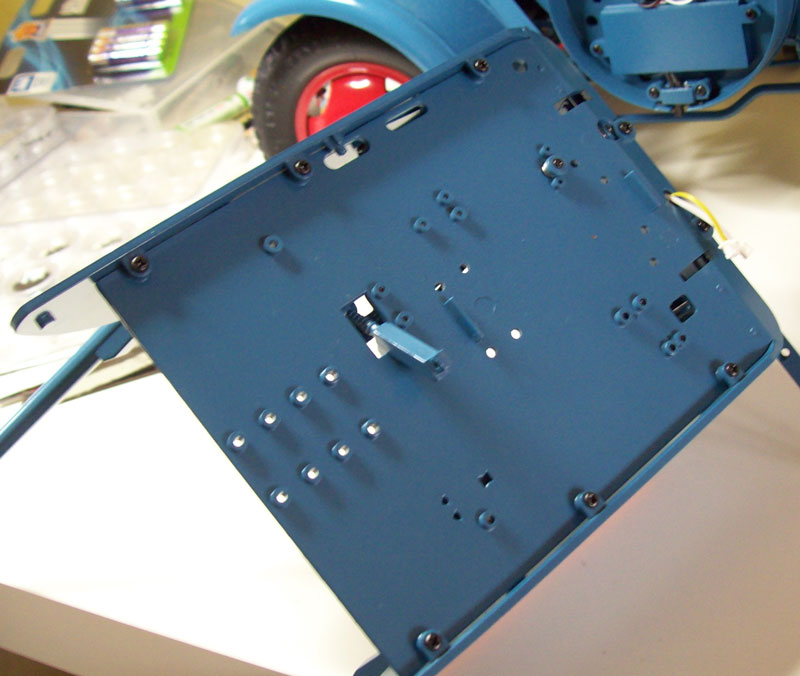

Im ersten Schritt dieser Baustufe befestigen wir die Bodenplatte des Führerstandes am Chassies unseres Eintopfs
Hierzu werden 4 Schrauben vor der Armaturentafel





und 4 weitere vor dem Fahrersitz eingeschraubt.





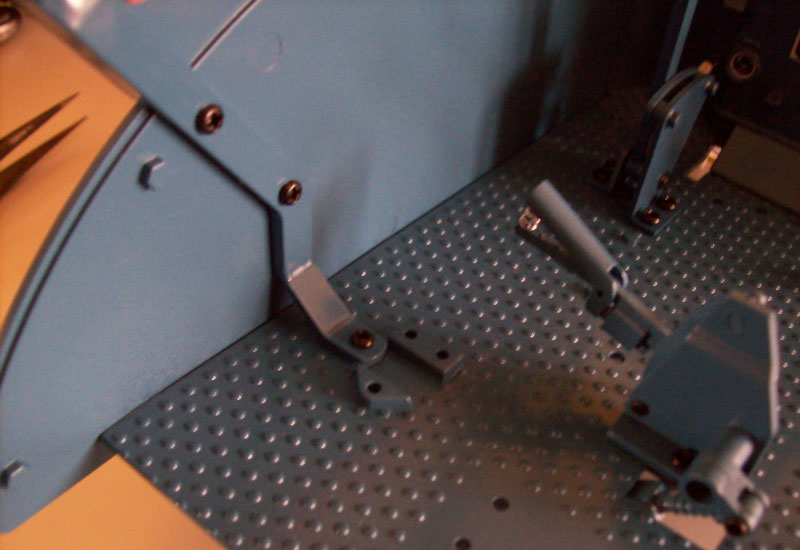

Nun wird das Kupplungspedal von oben durch den Schlitz in der Bodenplatte eingeführt und unten befestigt.





Ebenso wird mit dem Bremspedal verfahren, von aben einstecken und unten verschrauben.
Zusätzlich muss dieses noch mit der Gabel des Bremsarmes verschraubt werden.





Letztes Bauteil dieser Ausgabe ist die Montage der Benzinspindel.
Hierzu wird das Handrad auf die Achse aufgesteckt un von innen nach außen durchgesteckt.





In der Bauanleitung soll die Schwungradabdeckung demontiert werden um die Benzinspindel durchzuführen.
Dies ist aber nicht notwendig, die Achse läßt sich ganz leicht durchstecken



und vorn mit der Benzinpumpe verbinden.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

197

Sonntag, 20. November 2016, 18:24

Ausgabe 49

In der 49 Ausgabe haben wir wieder einige Kleinteile erhalten.

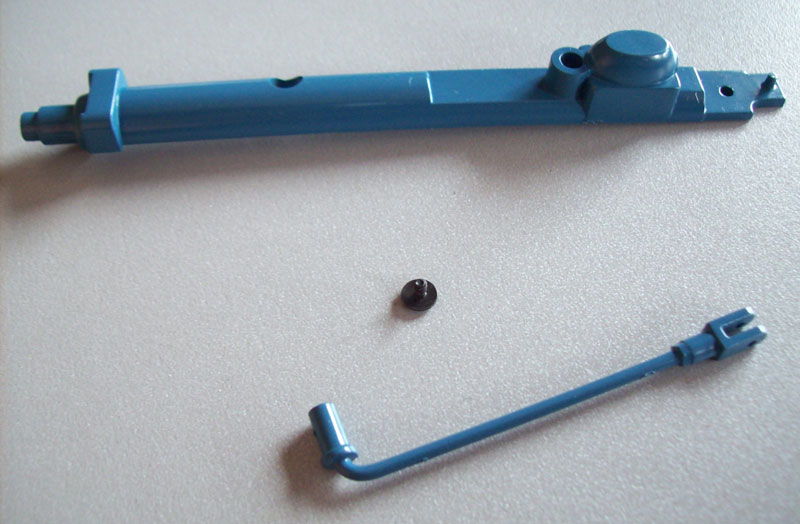

Zum einen den Kraftstoffhand- sowie Fußhebel und die Drosselstange.

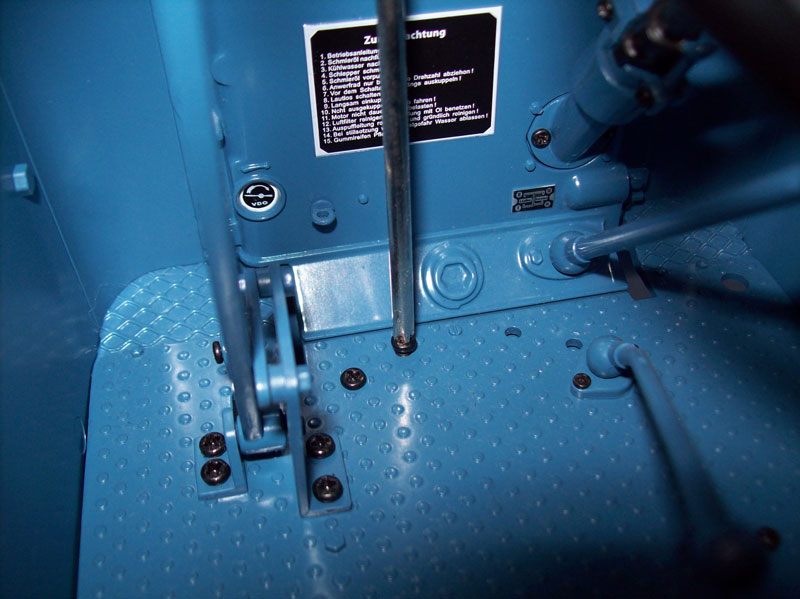

im ersten Schritt wird der Trittknopf auf den Kraftstofffußhebel gesteckt





Danach wird die Drosselstange montiert





und unter der Plattform auf der rechten Seite angebracht.



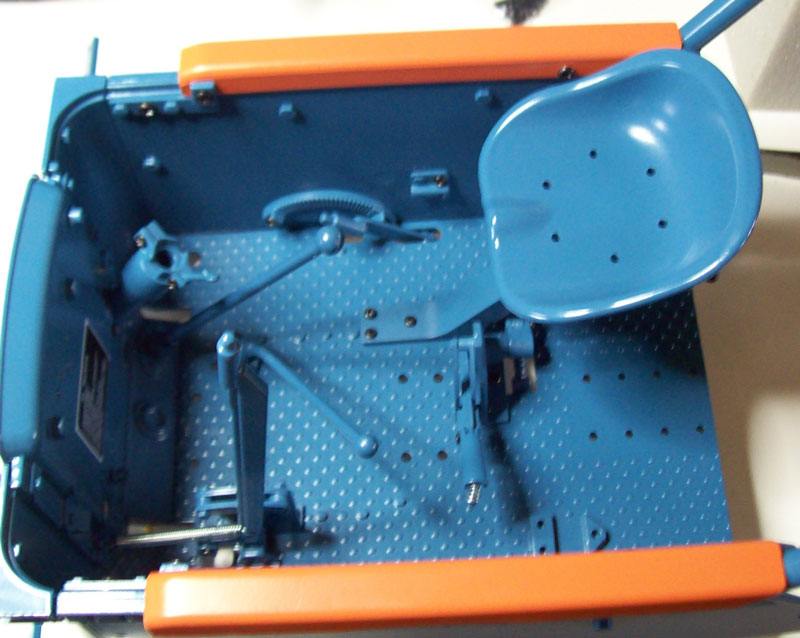

Anschließend wird der Fuß- und Handhebel eingesteckt



und unten an der Drosselwelle befestigt.

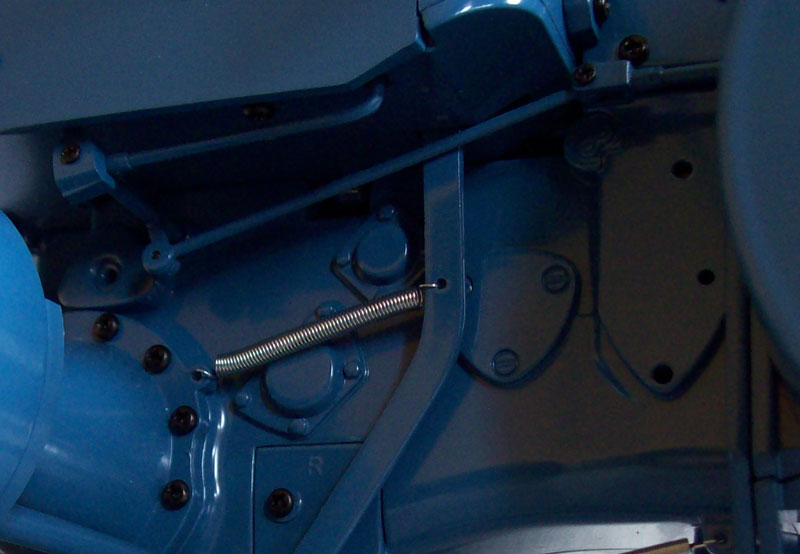

Letztes Bauteil dieser Lieferung ist die Zugfeder, welche in das Bremspedal einghangen wird.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

198

Montag, 21. November 2016, 19:46

Ausgabe 50

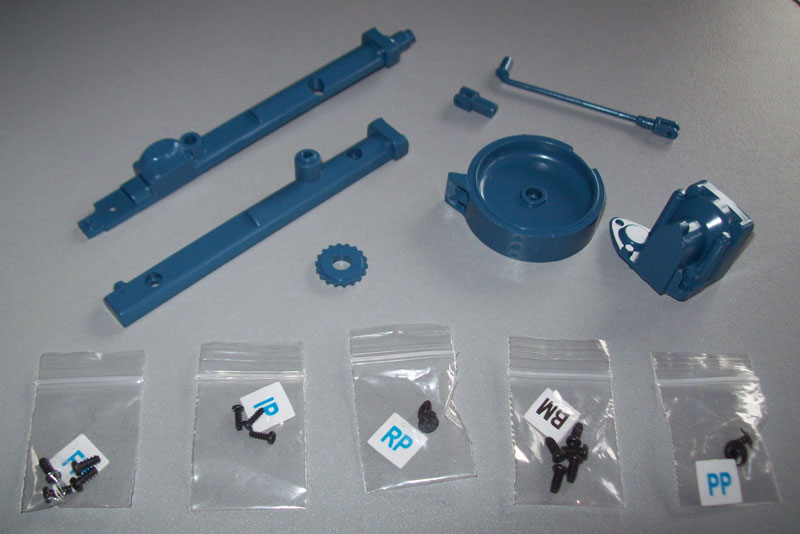

Heute nun stelle ich Euch die 50. Ausgabe vor. Geliefert wurden wieder viele KLeinteile welche unter der Fahrerplattform montiert werden.
Geliefert wurden die Bremscheibe und ein Rohrgehäuse für eine Zapfenwelle.



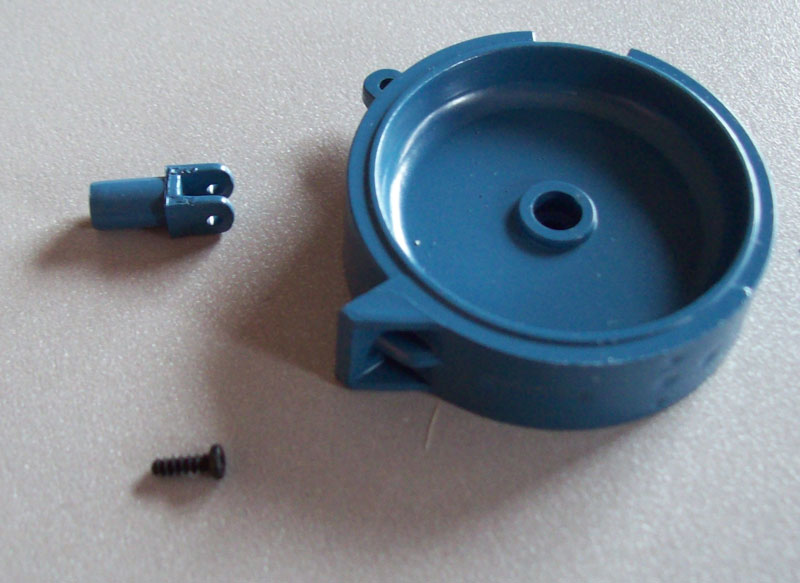

Als erstes werden die einzelnen Baugruppen montiert, ich beginne mit der Bremsscheibe an der nur eine Bolzenaufnahme angeschraubt wird.





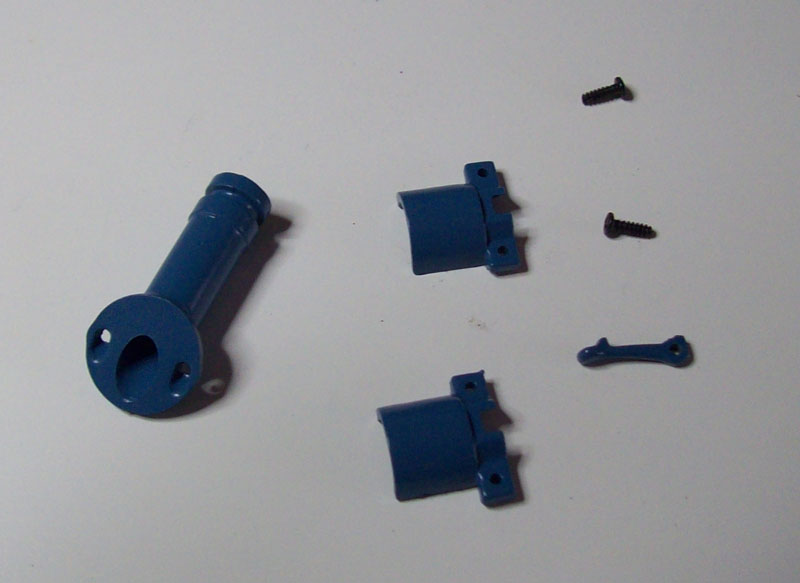

Bei der zweiten Baugruppe der Zapfwelle, wird als erstes die Stange eingesteckt und dann von innen verschraubt.







Nun wird die zweite Hälfte mit zwwei Schrauben aufgeschraubt.





Auf das vordere Ende wird das Gehäuse montiert



und an das hintere Ende das kleine Zahnrad.





Nun können die beiden Baugruppen an unserem Trecker befestigt werden.

An der linken Fahrzeugseite wird die Bremsscheibe



und an der rechten Fahrzeugseite die Zapfwelle montiert.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

199

Dienstag, 22. November 2016, 08:46

moin,

nach nun 50 Ausgaben, hier mal wieder eine kleine Statistik.

Unser Lanz besteht nun aus insgesamt 765 Bauteilen, davon sind 110 aus Metall, 175 aus Kunststoff, 49 aus sonstigen Materialien und 431 Schrauben.
Das Gewicht habe ich jetzt nicht mehr gemessen, hier hält uns ja Bernd immer auf dem aktuellen Stand, nach Ausgabe 50 sind es so nun 3251 Gramm. :hand:

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

200

Mittwoch, 23. November 2016, 20:38

Ausgabe 51 + 52

moin,

dieses mal habe ich zwei Ausgaben zusammengefaßt, da sie fast identische Inhalte haben.

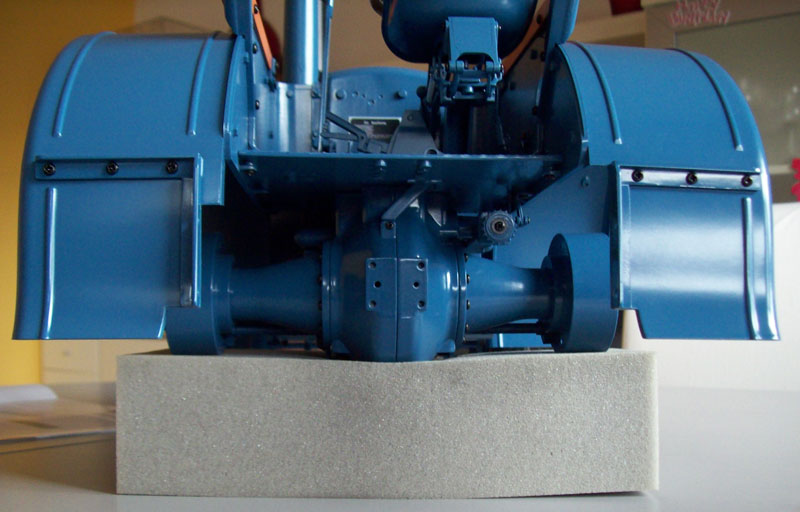

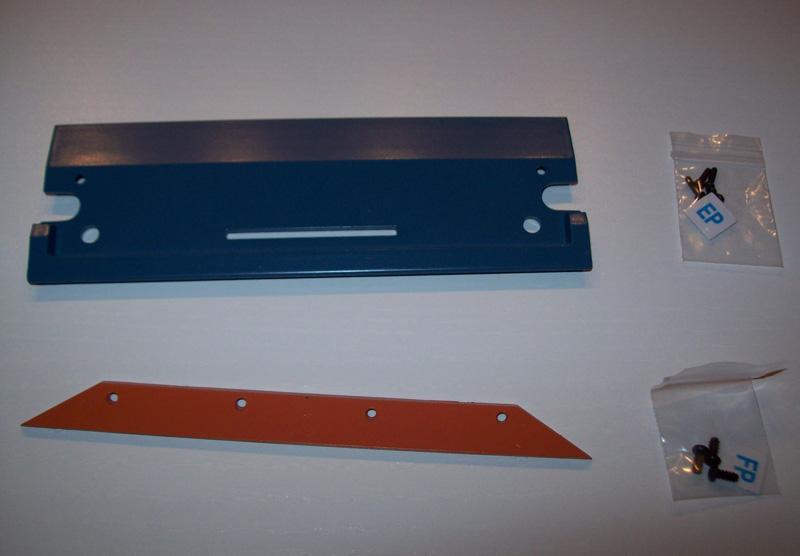

es handelt sich im den linken und rechten hinteren Kotflügel.

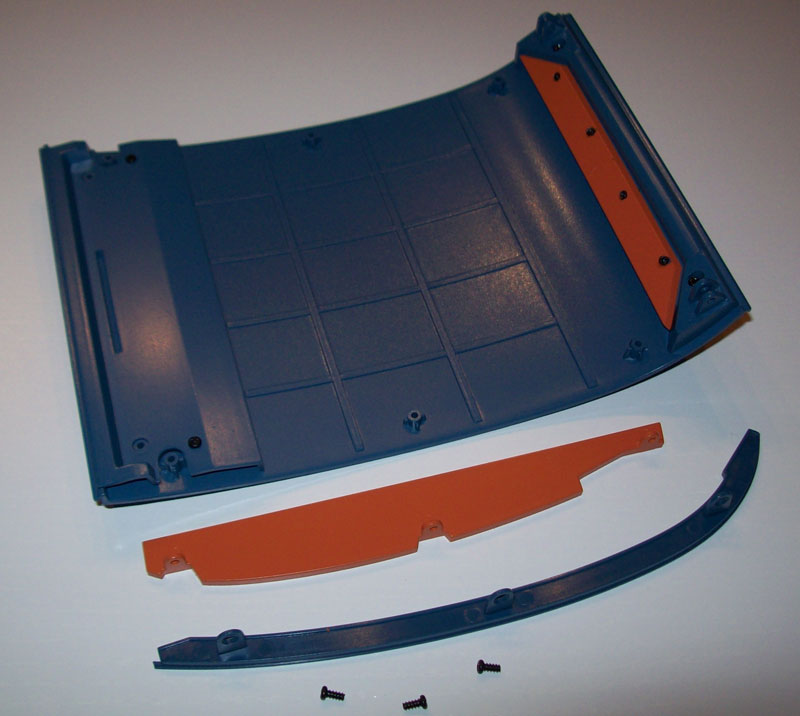

Auch wenn diese nur aus Kunststoff gefertigt wurden machen sie einen stabilen und wertigen Eindruck.

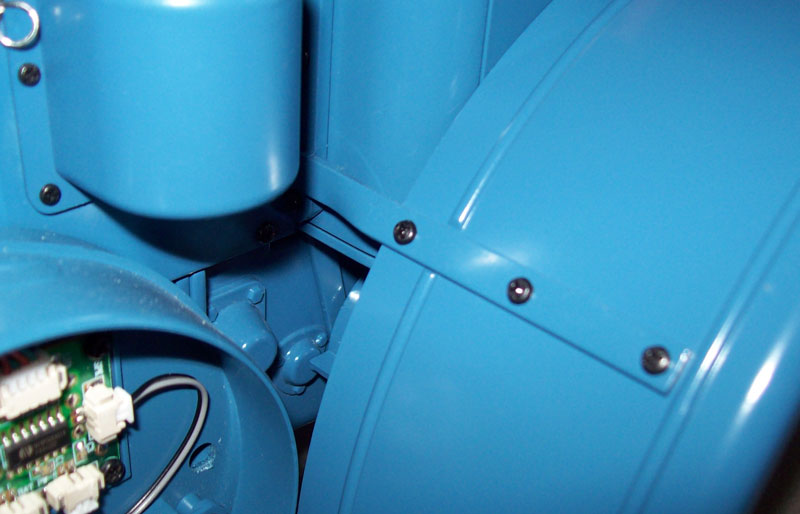

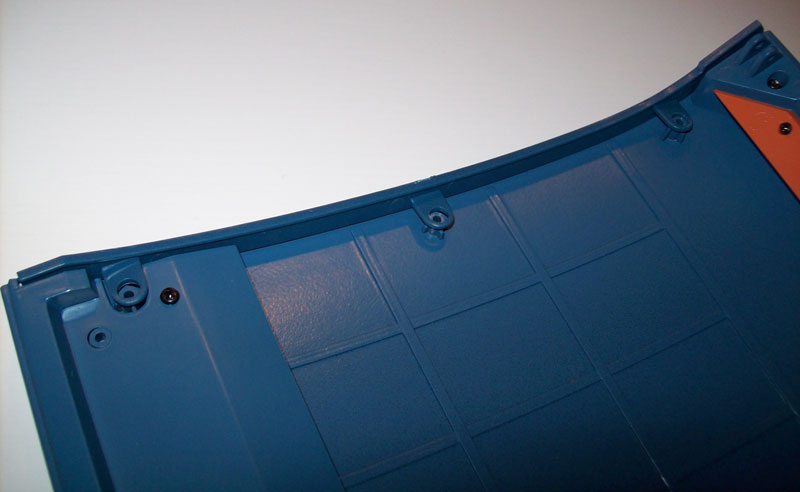

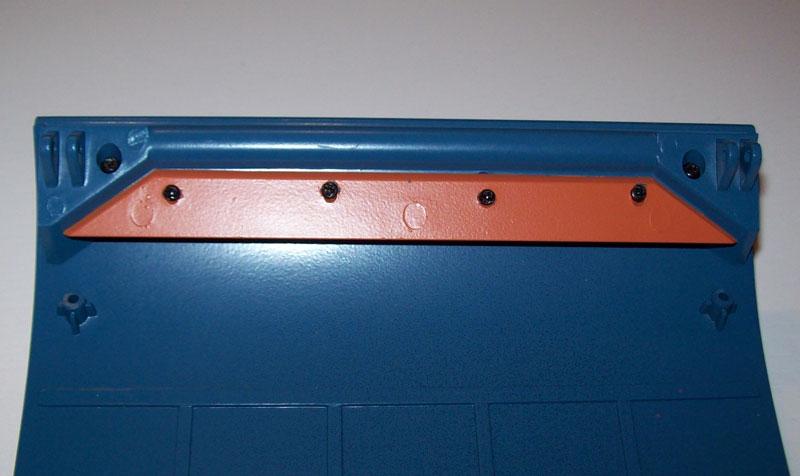

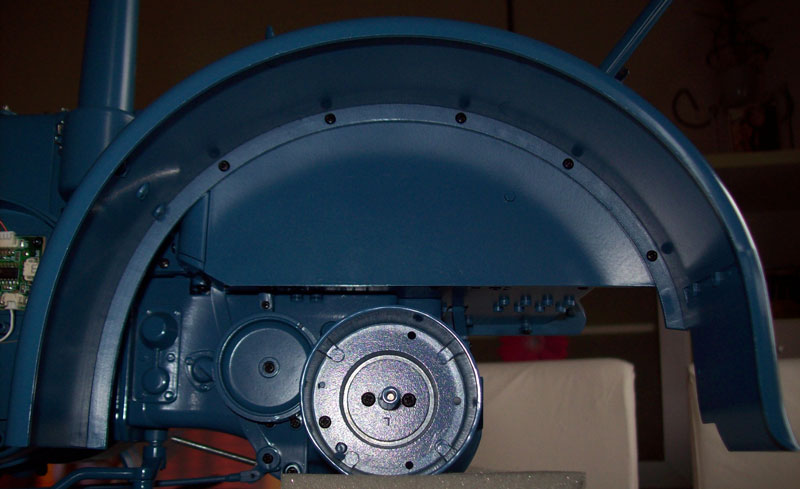

Montiert werden sie mit jeweils 5 Schrauben an der Unterseite



und 3 Schrauben auf der Oberseite an der entsprechenden Halterung

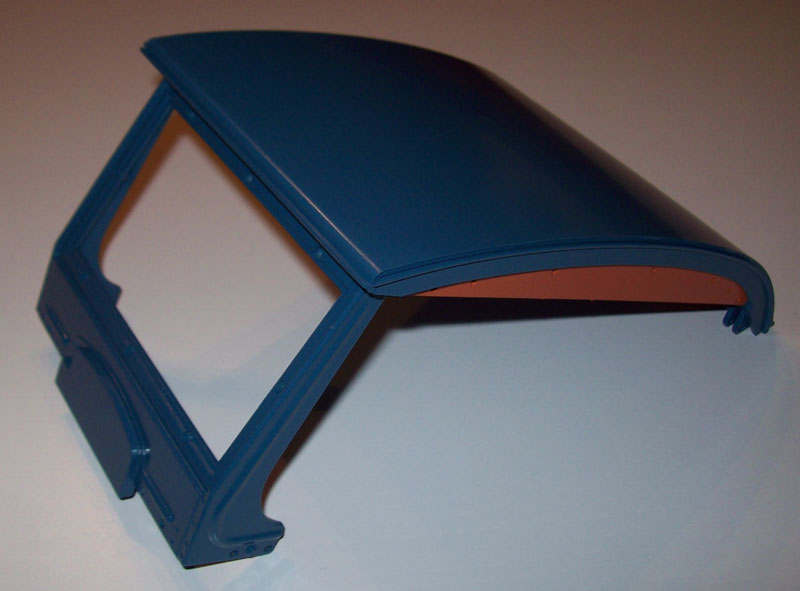

Jetzt wo unser Lanz so da steht und richtig dicke Backen bekommen hat macht er wirklich ein schönes Bild.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

201

Montag, 28. November 2016, 18:20

Ausgabe 53

moin,

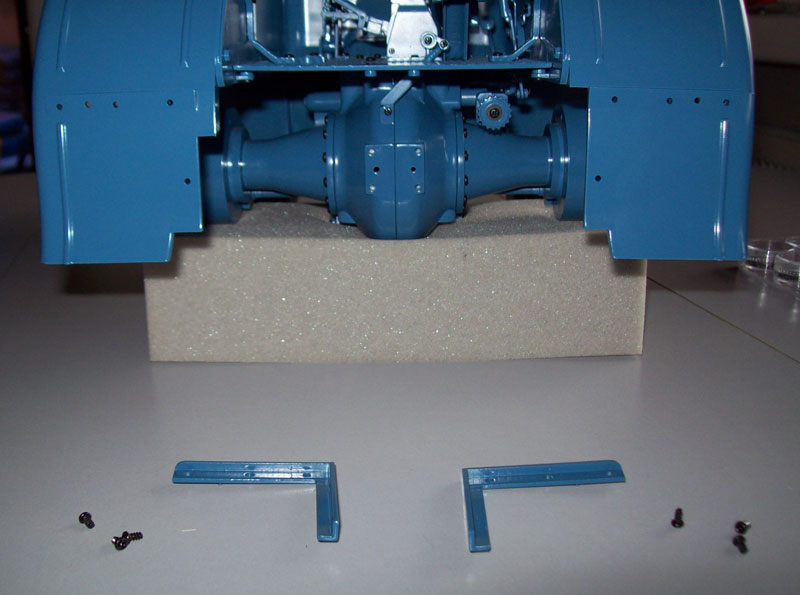

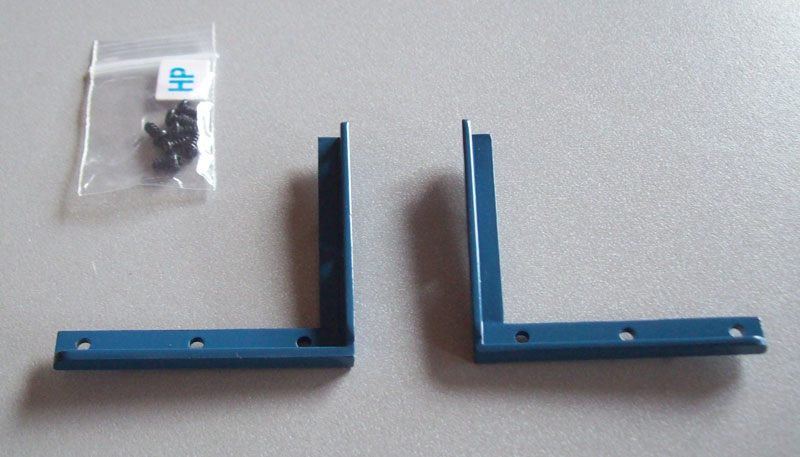

in dieser Ausgabe haben wir zwei kleine Winkel erhalten, welche auch schnell mit jeweils drei Schrauben verbaut waren.







keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

202

Dienstag, 29. November 2016, 17:05

Ausgabe 54

moin,

mit der 54. Ausgabe haben wir die Teile für die Anhängerkupplung erhalten.



Als erstes wird die Kupplung an den Halter montiert.



Hierzu ist eine Kleine Nase ander Kupplung und die passt in dei Kerbe des Halters.



Von hinten wird beides dann verschraubt.



Schade das die Halterung hier starr ausgeführt wurde, im Original ist diese dreh- bzw. schwenkbar.
Wahrscheinlich ist dies dem Umstand geschuldet das der kommende Grubber die Gabel genau in dieser Position benötigt.

Das ebend montierte Bauteil wird nun mit 6 Schrauben am Heck unseres Schleppers befestigt.



Urob

Beiträge: 348

Realname: Ulrich Lindemann

Wohnort: Düsseldorf

  • Nachricht senden

203

Dienstag, 29. November 2016, 18:25

Hallo Marek,

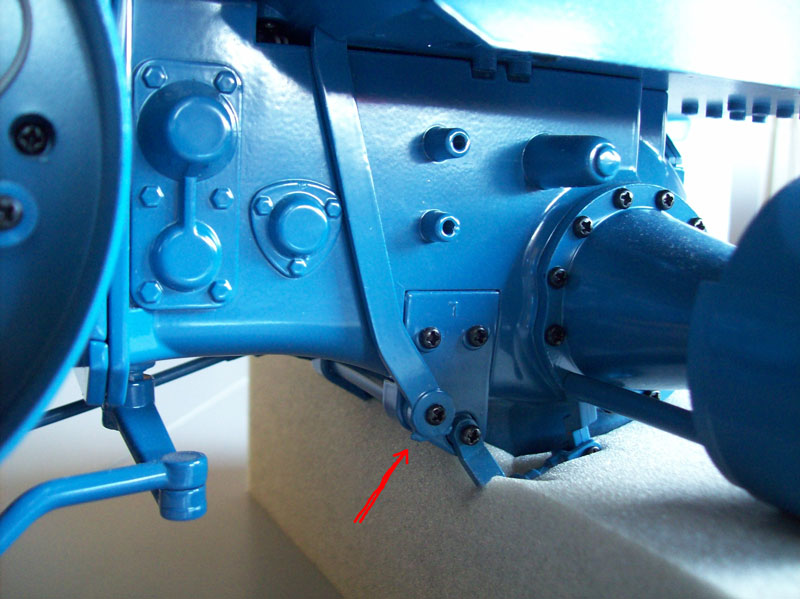

ich habe die Nase an der Kupplung entfernt, damit ich die Kupplung wie beim Original drehen kann und später auch einen Anhänger anhängen kann.
Da man die Schraube der Kupplung bei weiterem Baufortschritt kaum noch erreichen kann muß dies sofort geschehen.

Gruß Uli. :prost:

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

204

Mittwoch, 30. November 2016, 16:12

Ausgabe 55

moin,

mit der 55. Ausgabe haben wir ein großes Stück Plastik erhalten, das Dach.



Viel gibt es hier nicht zu tun, jediglich mit zwei Schrauben werden die beiden gelieferten Teile miteinander verbunden.
Das wars dann auch schon wieder für diesmal.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

205

Freitag, 2. Dezember 2016, 21:20

moin,

habe mir heute das Dach nochmal genauer angesehen und musste hässliche Lackfehler entdecken.



Schade, werde versuchen sie auszuschleifen.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

206

Samstag, 3. Dezember 2016, 16:16

Ausgabe 56

Mit dieser Ausgabe arbeiten wir am Dach weiter ...



Als erstes wird der untere Teil an das Dach geschraubt





Danach erfolgt die Montage des Holz (Imitat) Einsatzes



Dieser hat hässliche Auswurfmarken

und die Schrauben fassen in unterschiedlichen Höhen was optisch nicht sehr wertig aussieht.
Glücklicherweise sieht man diese Reihe unter dem Dach später nicht wirklich.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

207

Samstag, 3. Dezember 2016, 20:49

Ausgabe 57

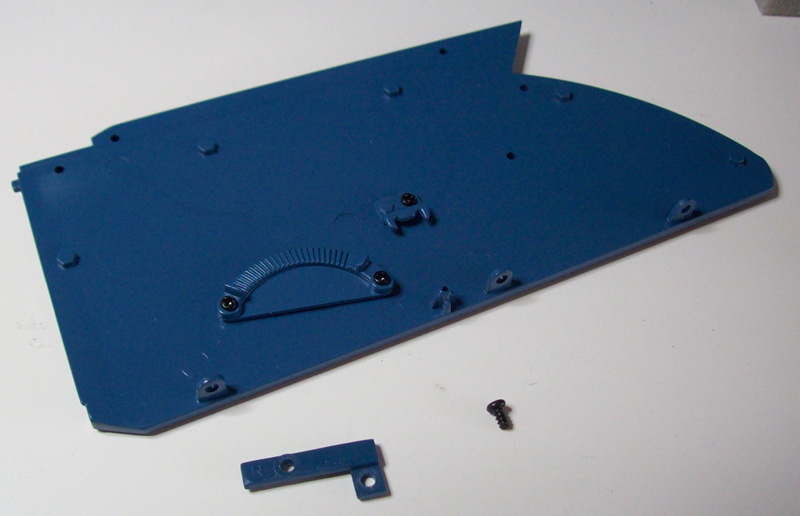

Heft 57 hält weitere Anbauteile für das Dach für uns bereit.





Zuerst wird das blaue Seitenteil aufgelegt



dann folgt das braun / orange Holzimitat



anschließend wird alles mit 3 Schrauben zusammengeschraubt



Die Holzimitate haben hässliche Angüsse und müssen nachbearbeitet werden.



Nachdem diese Schritte auf der anderen Seite wiederholt wurden, liegt das fertige Dach nun vor uns

Urob

Beiträge: 348

Realname: Ulrich Lindemann

Wohnort: Düsseldorf

  • Nachricht senden

208

Sonntag, 4. Dezember 2016, 10:47

Hallo, wenn diese " komisch orangenen " Teile Holz darstellen sollen, dann gute Nacht. Das sieht ja bei Play Mobil besser aus.
Bei dem Modell für 1300 € wird man ja auch nach Strich und Faden verarscht.
Da bekommt man ja auch Plastikteile für 10,99 €, die keine 50 Pfennige wert sind.
Und dann die Bauanleitung in Heft 64, 7 Bilder für 2 Schrauben.
Ich freu mich schon auf den Grubber, jedes heft 3 Plastikteile, 2 Schrauben und ne Kugelschreiberfeder.

Gruß Uli. :party: :prost: :saufen:

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

209

Sonntag, 4. Dezember 2016, 19:32

Ausgabe 58

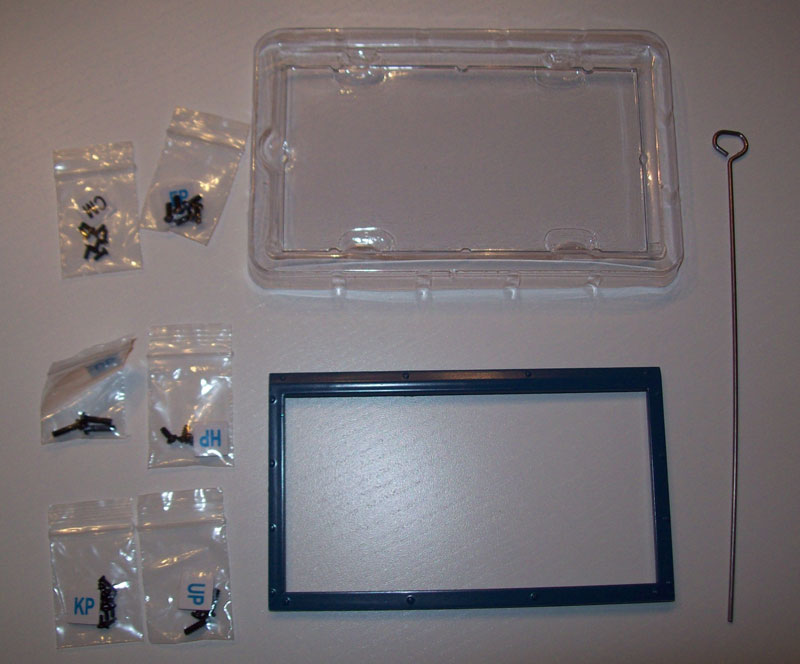

Ausgabe Nummer 58 hält endlich mal wieder ein schweres Teil aus Metall für uns bereit, den Fensterrahmen.



Viel gibt es auch dieses mal nicht zu tun, jediglich zwei Schrauben werden gebraucht und die Teile sind verbunden.



keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

210

Sonntag, 4. Dezember 2016, 19:43

Ausgabe 59

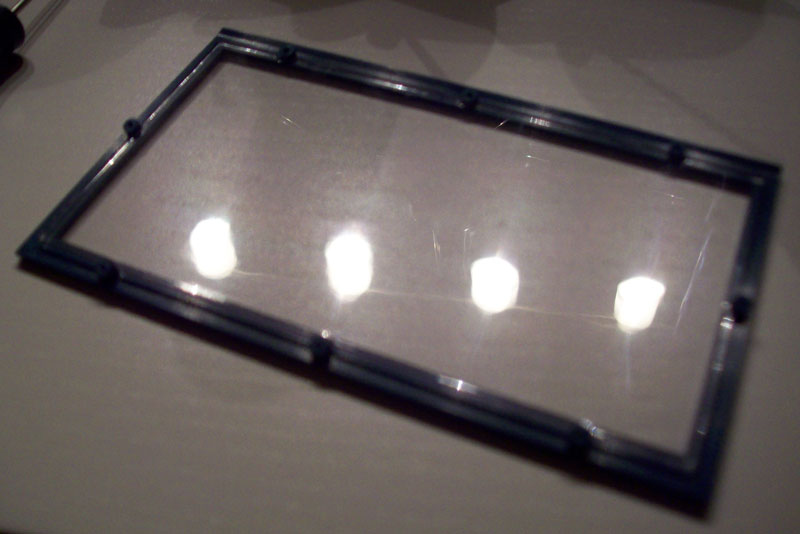

Weiter geht es an der Vervollständigung des Daches, dieses mal mit der Frontscheibe.



Als erstes soll das Gewinde in dem recht dünnen Fensterrahmen eingeschnitten werden.
Hierzu wird eine Schraube vollständig eingedreht und anschließend wieder heraus genommen.



Nun kann die Scheibe von innen aufgelegt ...



und von vorn auf den Metallrahmen unserer Dachkonstruktion gelegt werden.



Von innen werden nun die beiden Teile miteinander verschraubt.



Nun kann das komplette Dach auf unseren Trecker aufgesetzt und an jeder Seite vor mit 4 Schrauben befestigt werden.



Aktueller Baustand

Zur Zeit sind neben Ihnen 2 Benutzer in diesem Thema unterwegs:

2 Besucher

Ähnliche Themen

Verwendete Tags

1:8, Bulldog, Hachette, Lanz

Werbung
