Hallo miteinander,

weiter geht es mit der Baustufe 106.

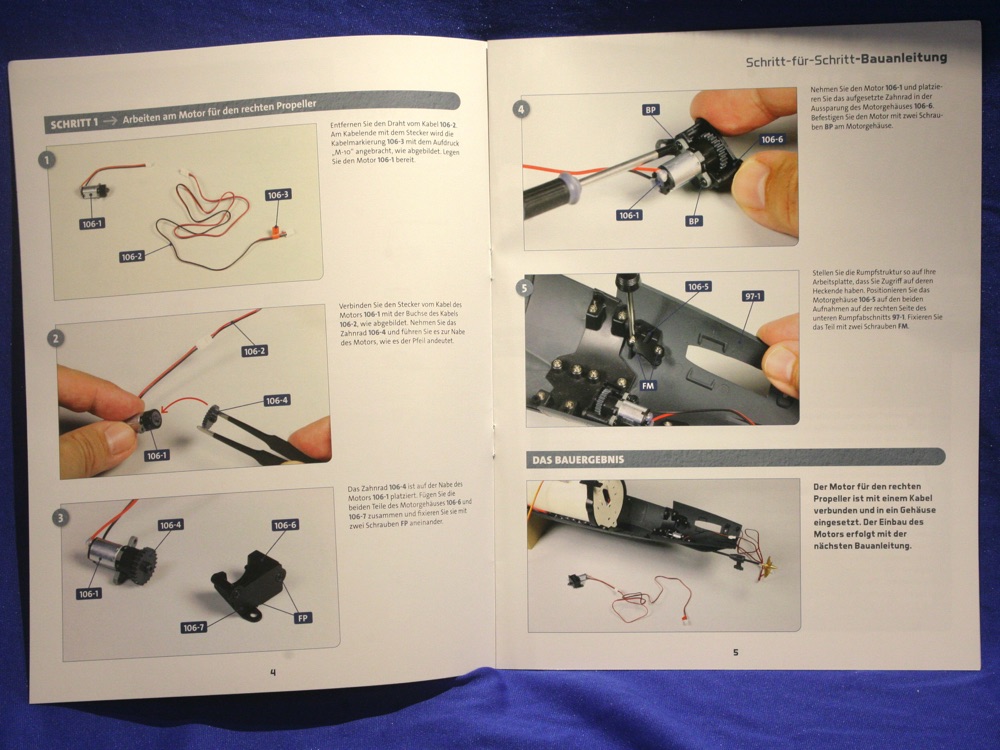

Mit Hilfe der Bauanleitung fertigen wir den Motor für den Steuerbordpropeller an.

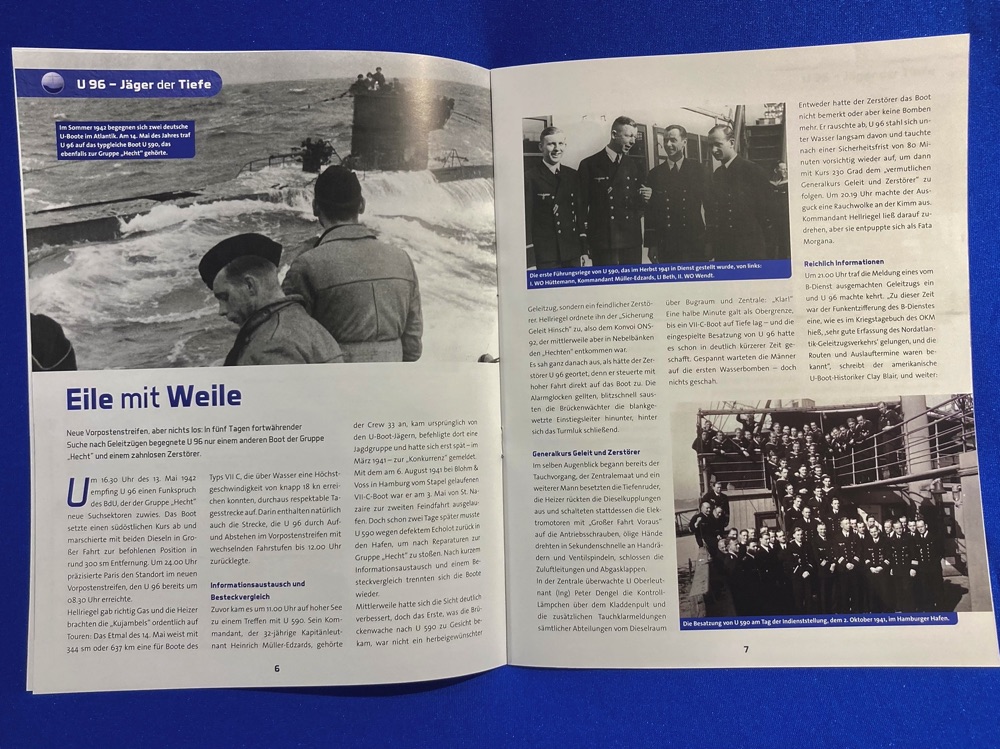

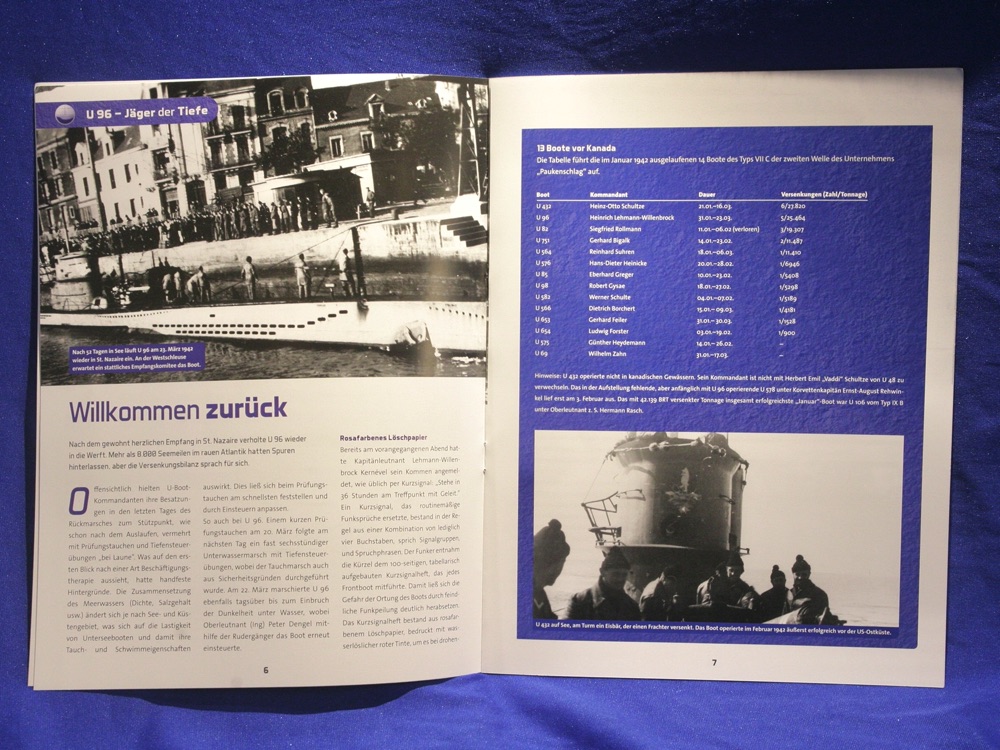

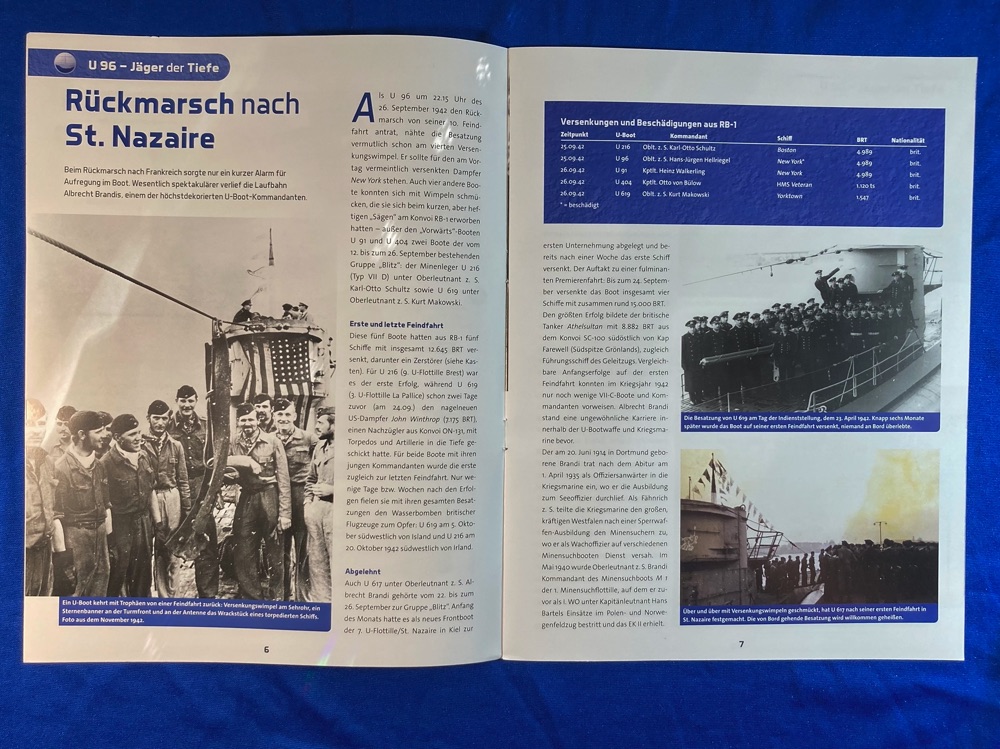

Der historische Teil berichtet über den Rückmarsch und die Ankunft in St.Nazaire.

Das ist der Teilesatz für die Baustufe 106.

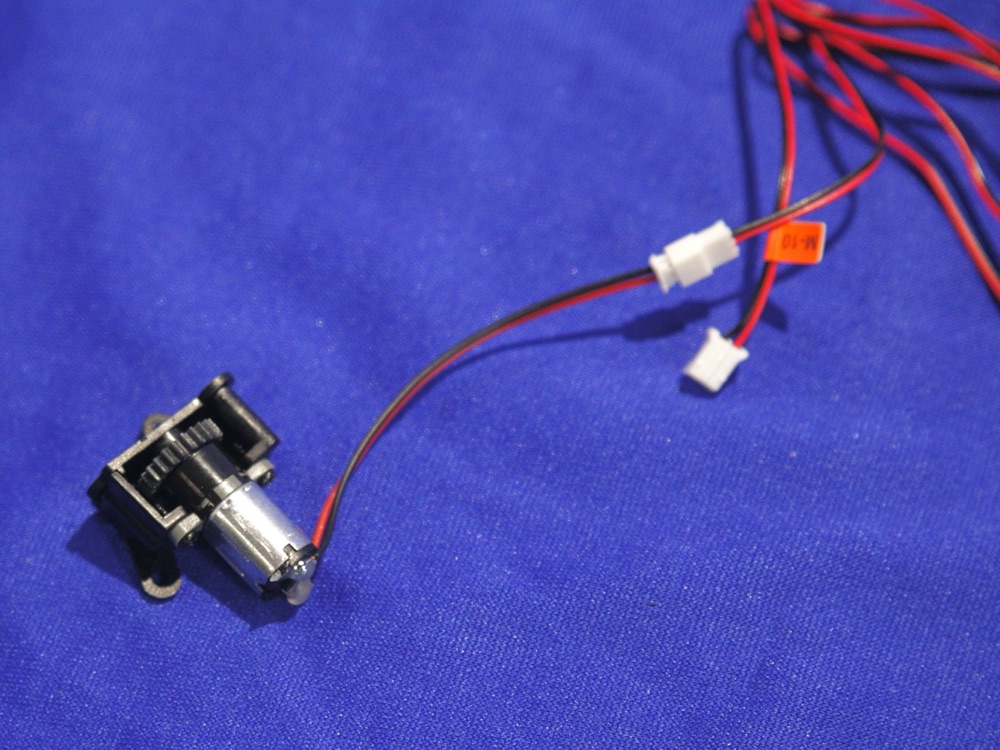

Zunächst versehen wir den Motor mit seinem Verlängerungskabel und dem obligatorischen Indexfähnchen.

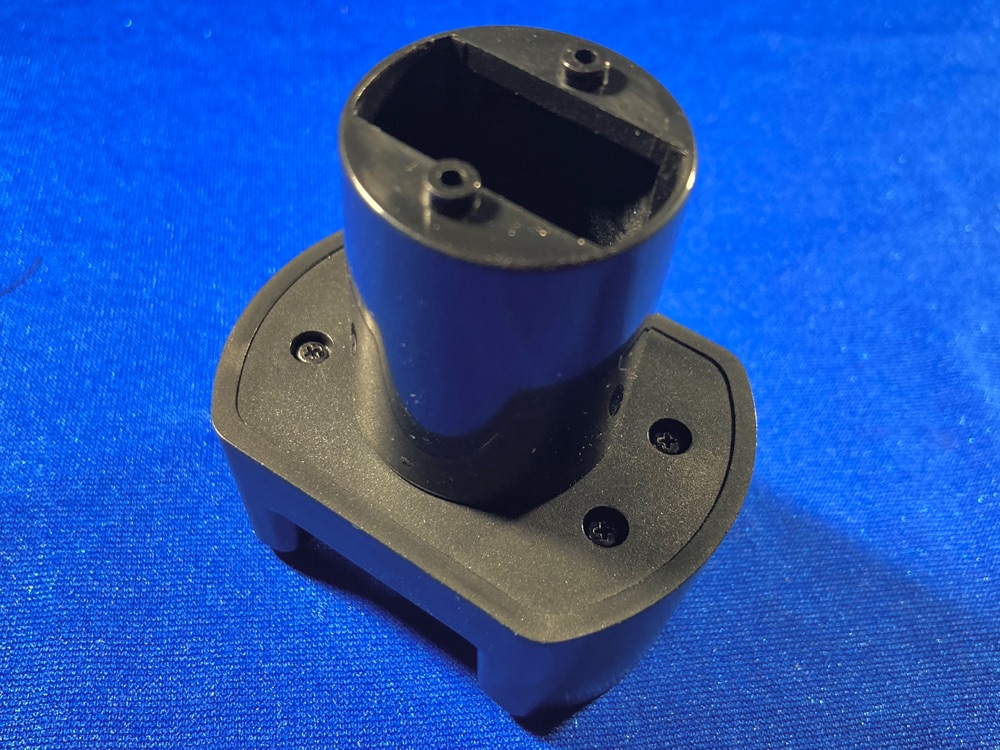

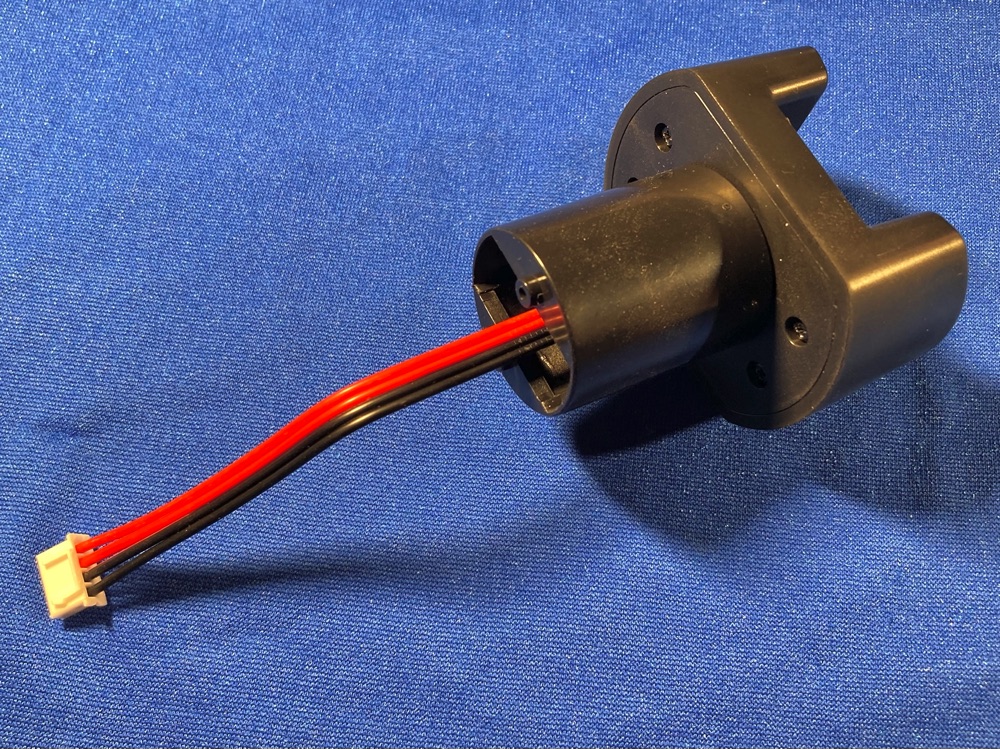

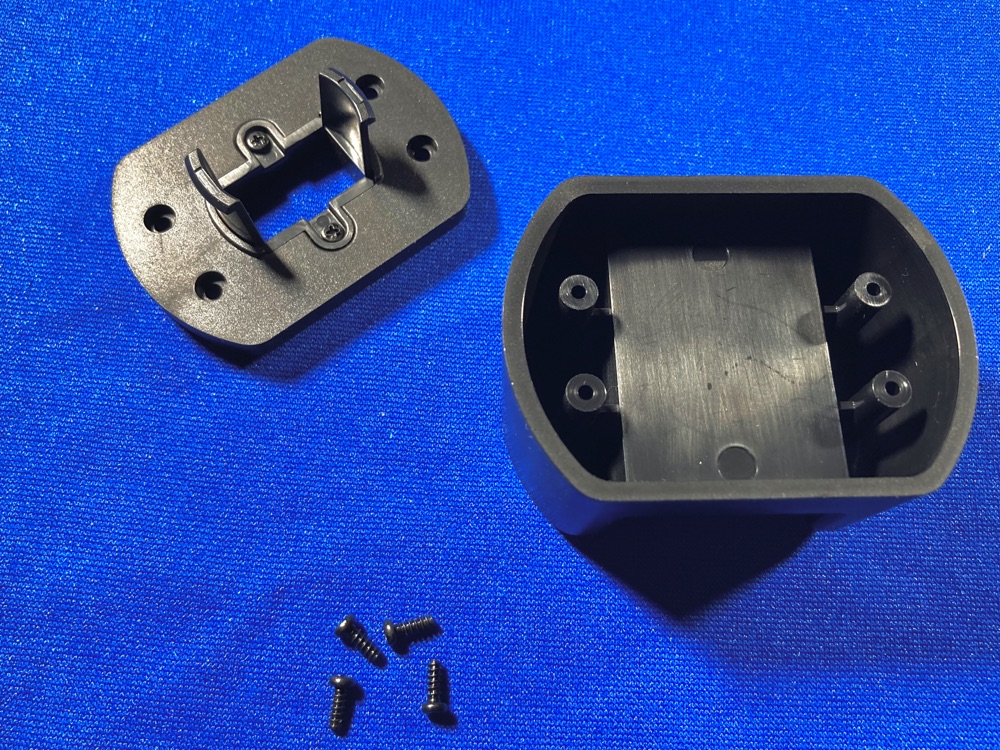

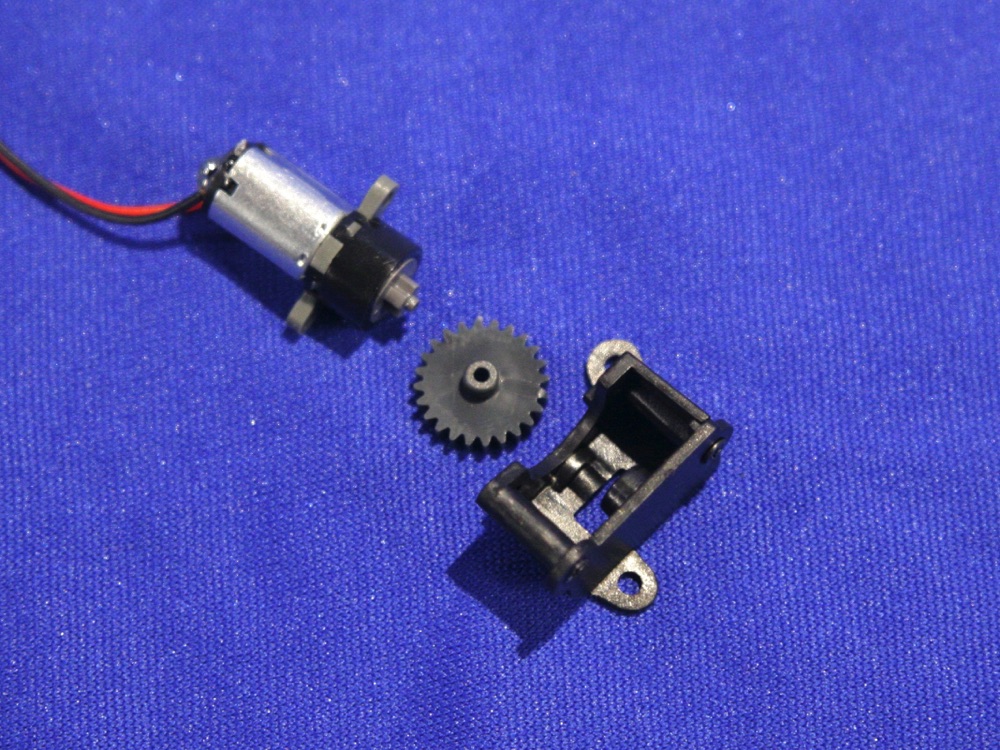

Wir bauen das Motorgehäuse zusammen und

schrauben dann den Motor mit dem Zahnrad daran fest.

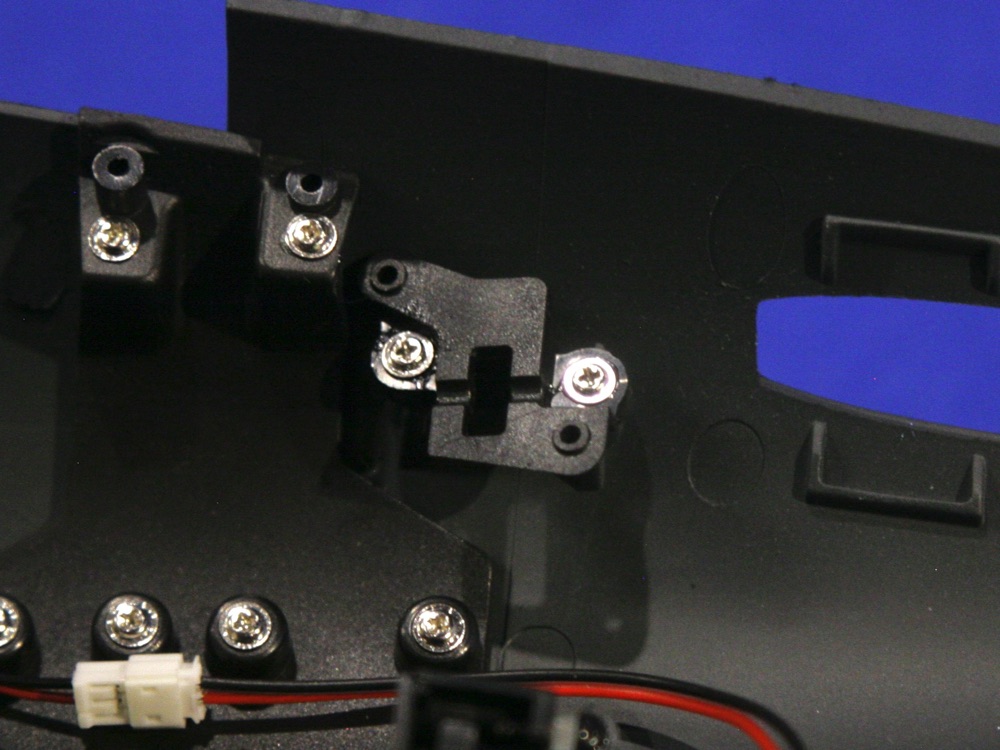

Letztlich schrauben wir noch das Motorfundament in den Rumpf.

Und schon kann es demnächst weiter gehen mit der Baustufe 107. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

152

Sonntag, 26. Januar 2025, 17:32

Hallo miteinander,

hier geht es nun weiter mit der Baustufe 107.

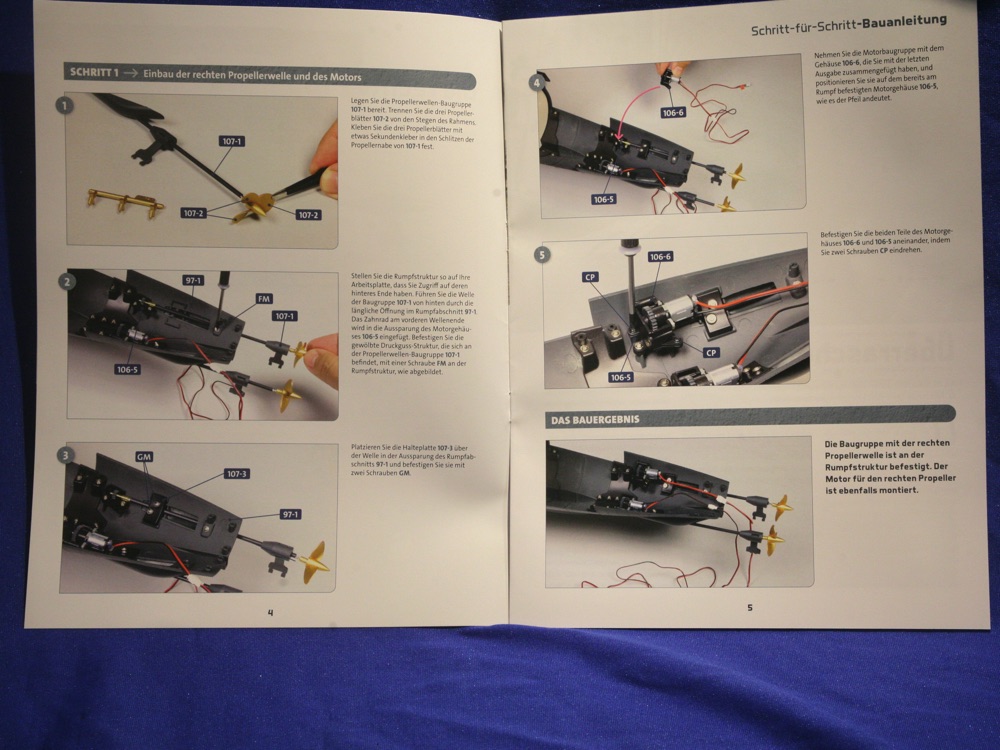

Die Bauanleitung zeigt uns den Auf- und Einbau der steuerbordseitigen Propellerwelle und des dazu gehörigen Antriebsmotors.

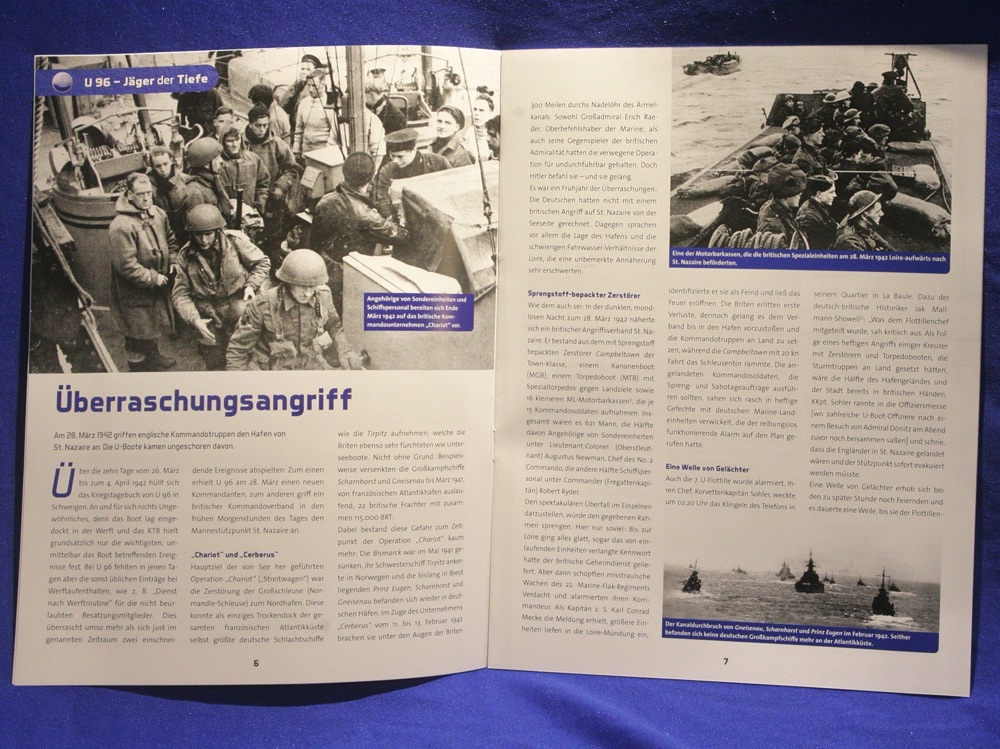

Der geschichtliche Teil berichtet über den britischen Angriff auf den U-Bootstützpunkt in St Nazaire, bei dem das seeseitig Schleusentor der Normandie-Schleuse schwer beschädigt wurde.

Diese Bauteile dienen zum Weiterbau in dieser Baustufe.

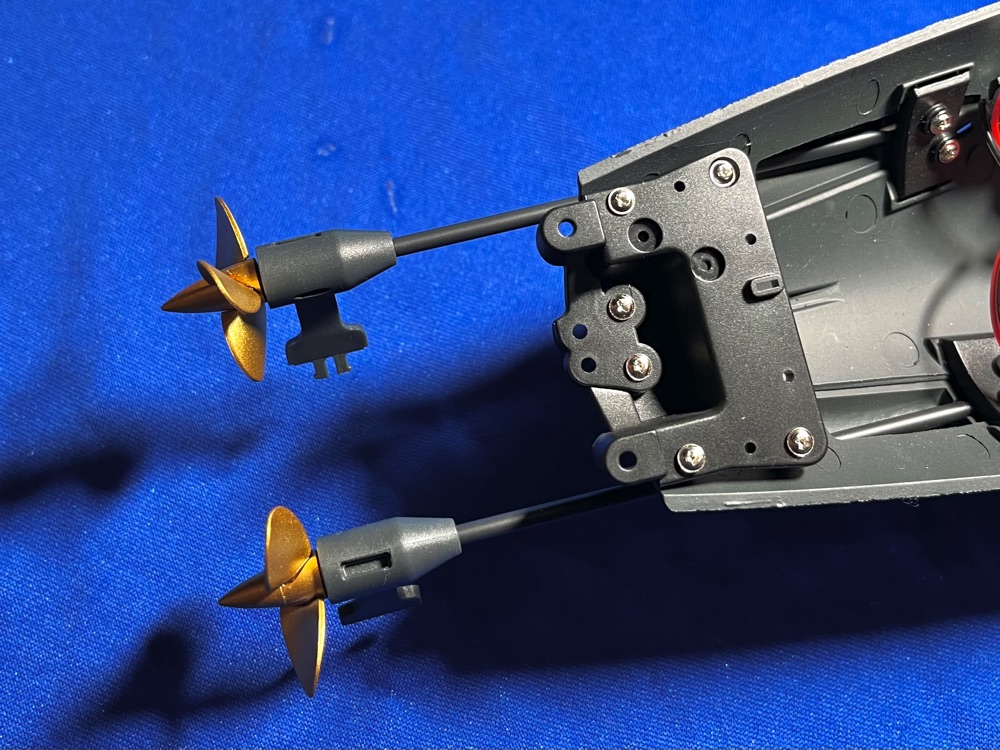

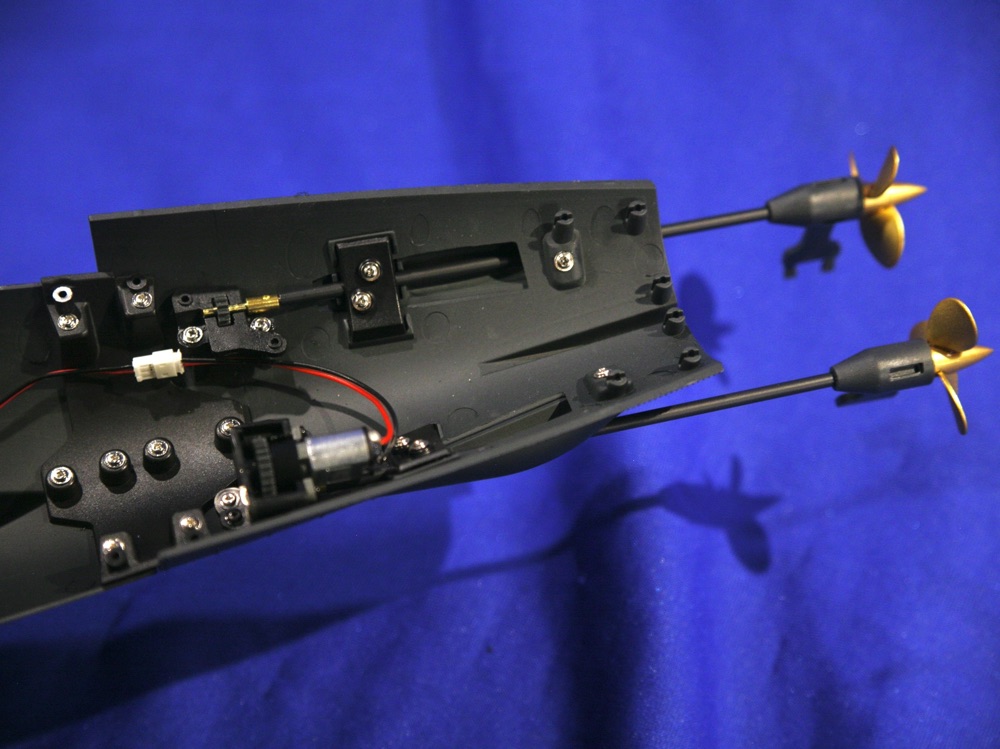

Wie auf der Backbordseite kleben wir zunächst den Propeller zusammen.

Dann führen wir die Propellerwelle durch die Rumpföffnung und verschließen diese von außen mit der Wellenhose durch Eindrehen einer Schraube. Zudem montieren wir eine Halteplatte auf der Rumpfinnenseite.

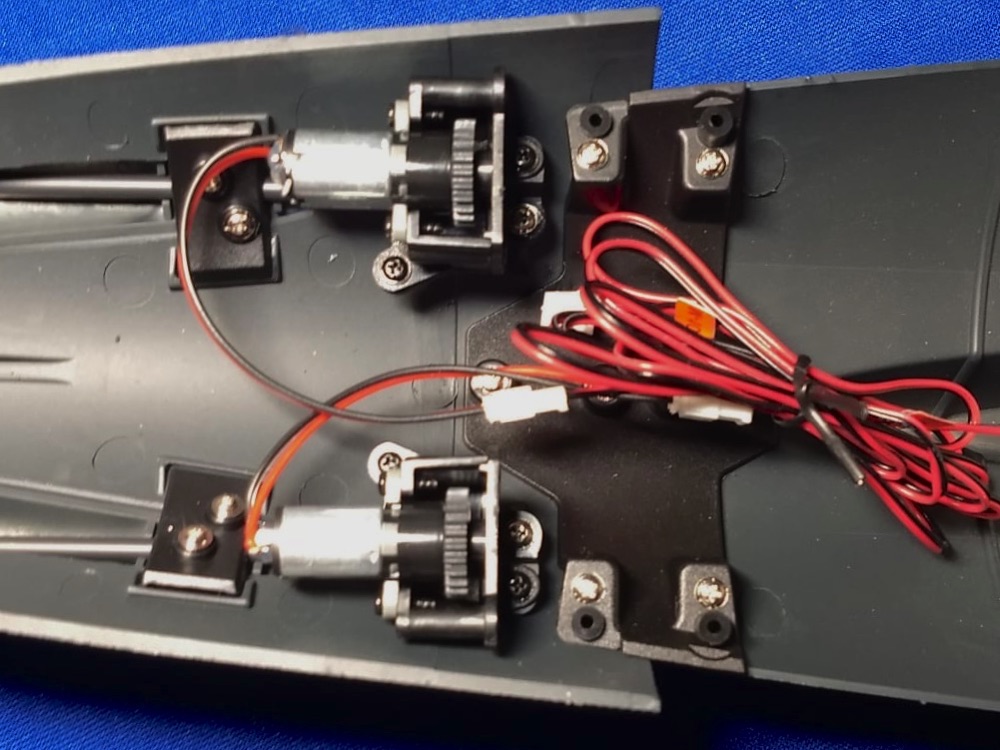

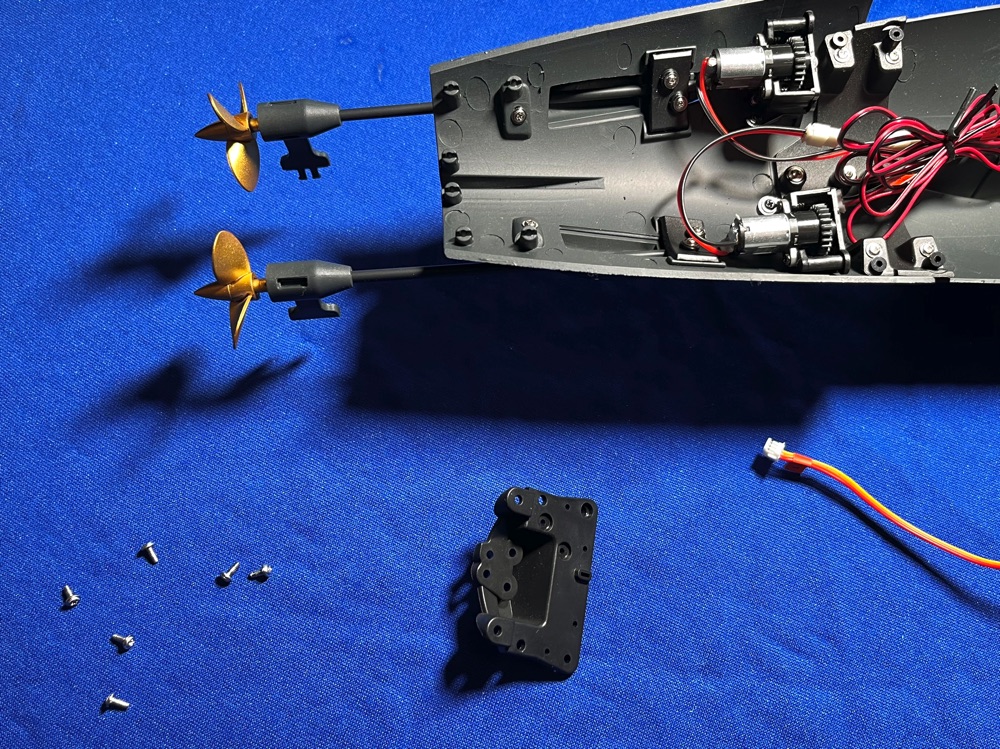

Mit der Montage des Antriebsmotors beenden wir dann diese Baustufe.

Demnächst geht es dann hier weiter mit der Baustufe 108. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

153

Montag, 10. Februar 2025, 19:56

Hallo miteinander,

weiter geht es nun mit der Baustufe 108.

Die Bauanleitung führt uns durch den Einbau des E-Maschinenraums und des Zusammenbaus des achteren Tiefenruderantriebs.

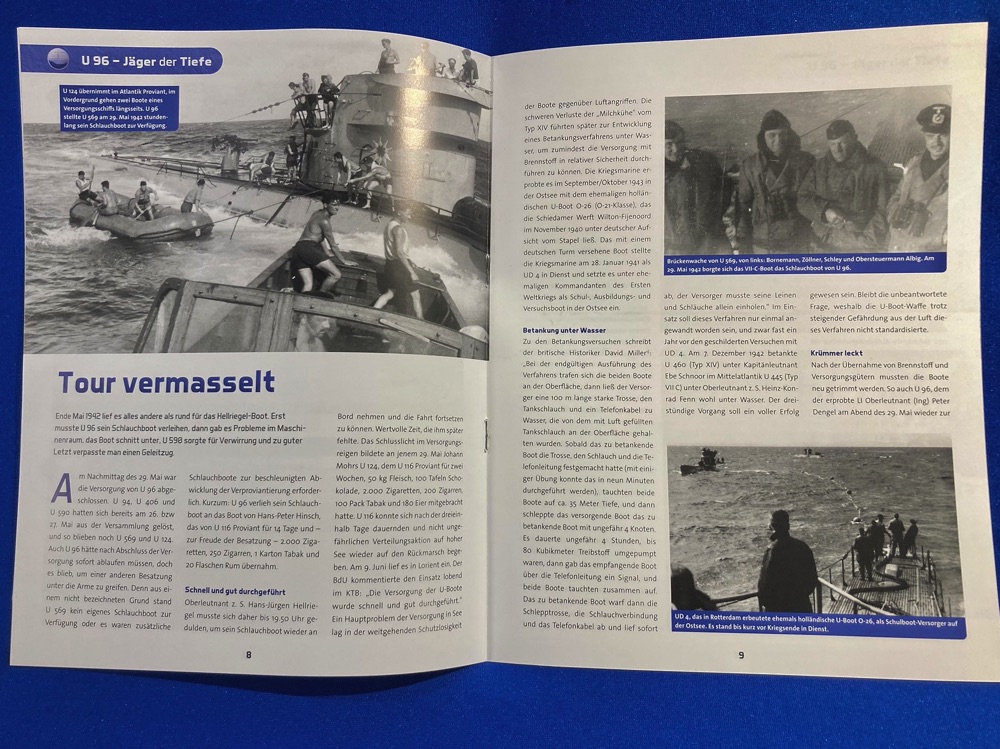

Der historische Teil berichtet über den Kommandantenwechsel auf U96. Kapitänleutnant Lehmann- Willenbrock geht von Bord und wird von Oberleutnant z. S. Hellriegel ersetzt.

Diese Teile werden für den Weiterbau benötigt.

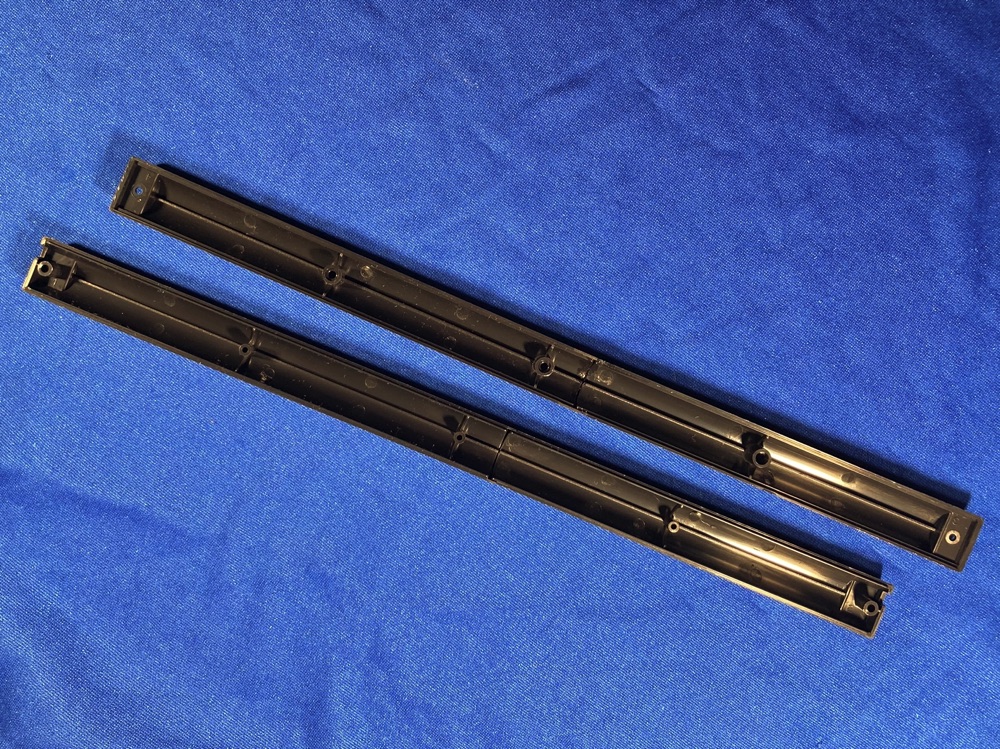

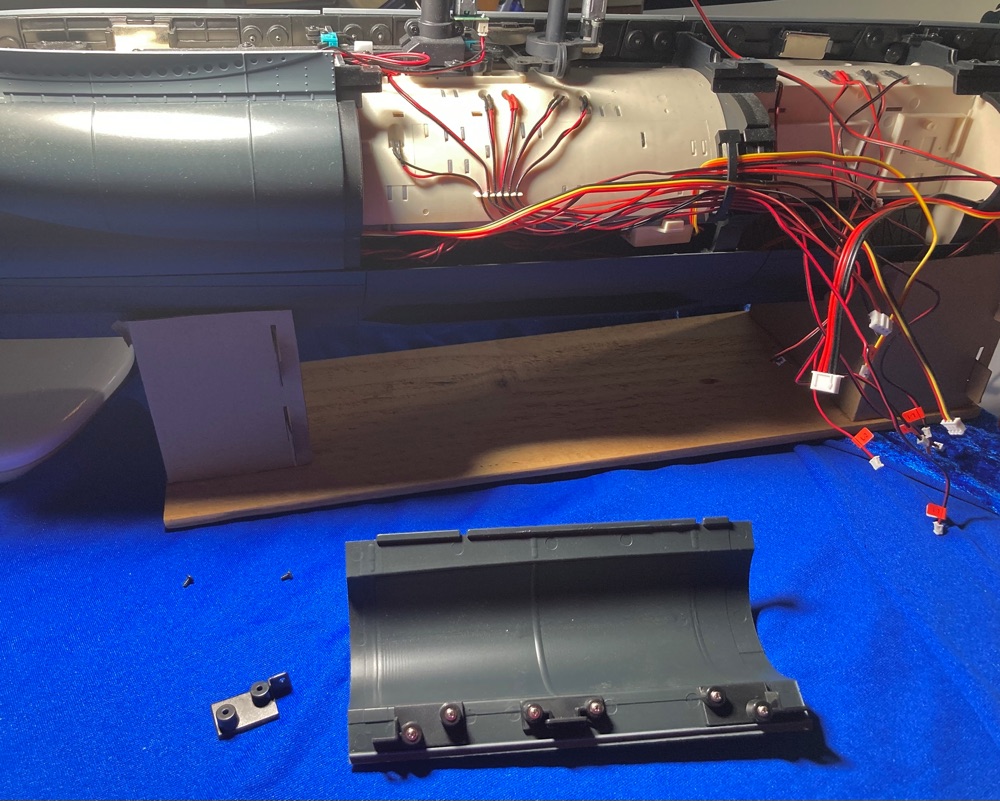

Zunächst demontieren wir an Steuerbord die achteren Rumpfstrukturelemente für den Dieselmaschinenraum.

Auf der Backbordseite verfahren wir ebenso.

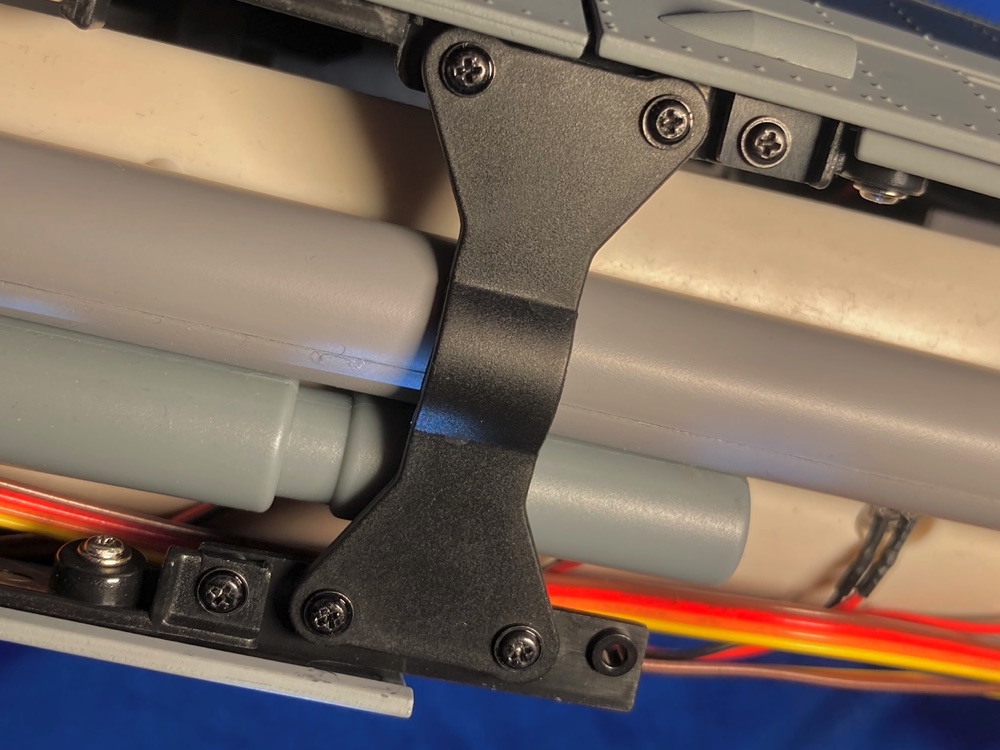

Danach befestigen wir ein Rumpfverbindungsstück mit sechs Schrauben an dem zuletzt montierten Rumpfabschnitt.

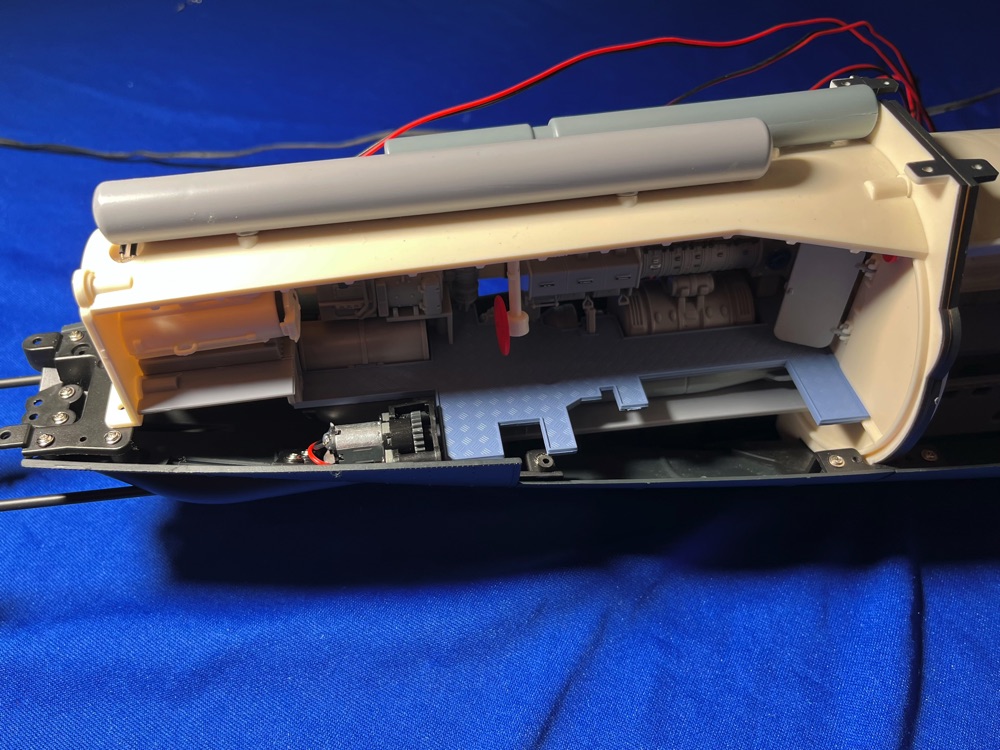

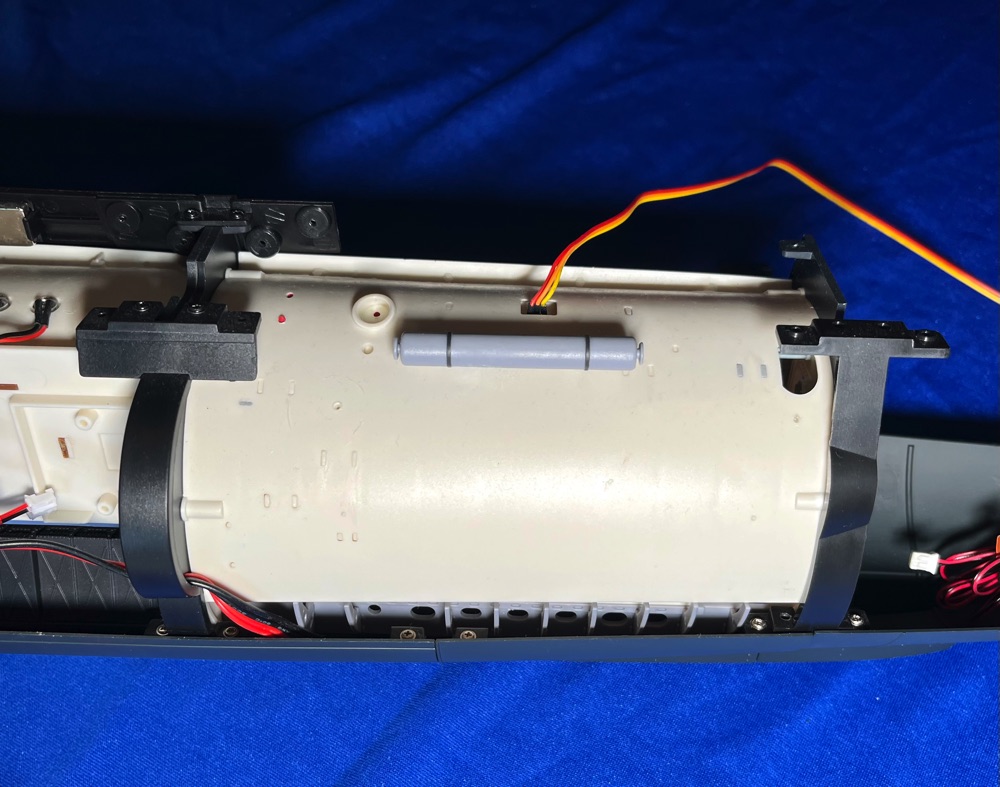

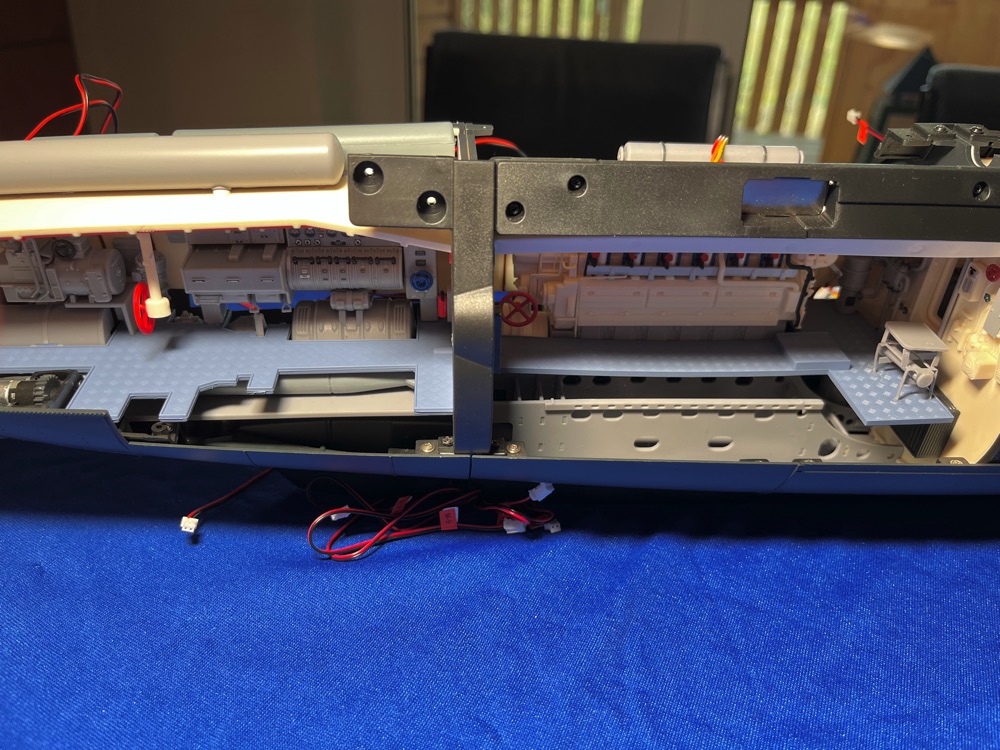

Dann setzen wir die E-Maschinenraum-Baugruppe aus Baustufe 82 vorsichtig von oben in die Rumpfstruktur ein. Das gestaltet sich etwas schwierig, da die Bodenstruktur des Bauteils zwischen die beiden Getriebe der Antriebsmotoren platziert werden muss. Es ist also Ruhe und Geduld gefragt.

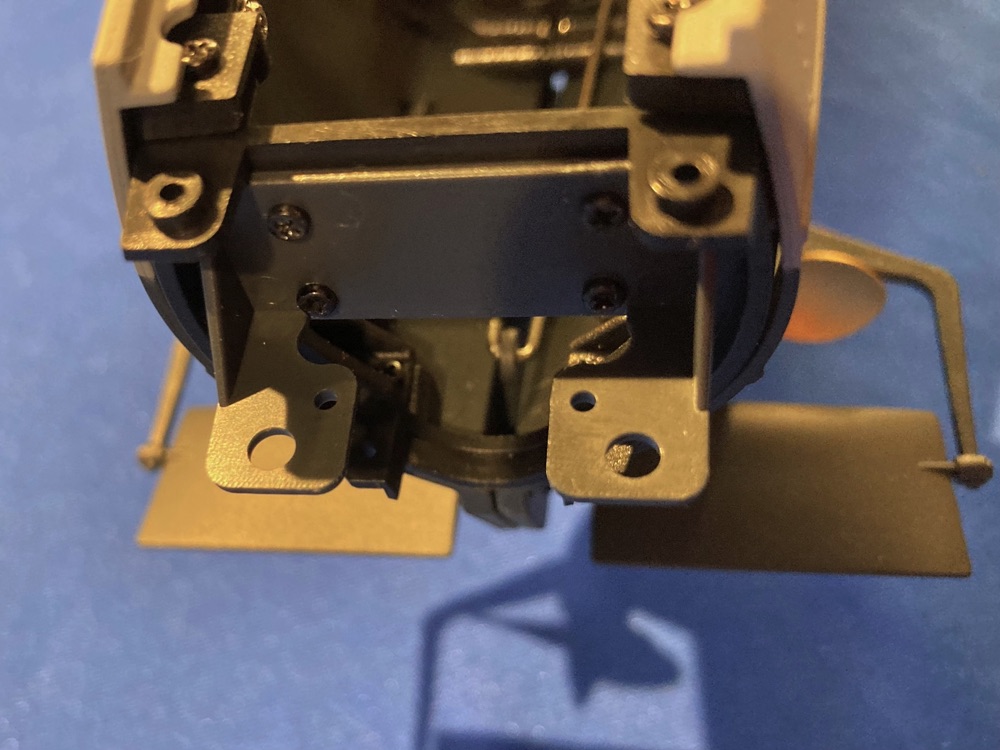

Der achterste Spant des E-Maschinenrums wird dann mit zwei Schrauben auf dem zuvor montierten Rumpfverbinder befestigt.

Folgend montieren wir die zuvor demontierten Strukturelemente wieder an ihren Platz.

Auf der Backbordseite verlegen wir zuvor noch die Anschlusskabel der E-Maschinenraum-Beleuchtung und der Fahrmotoren.

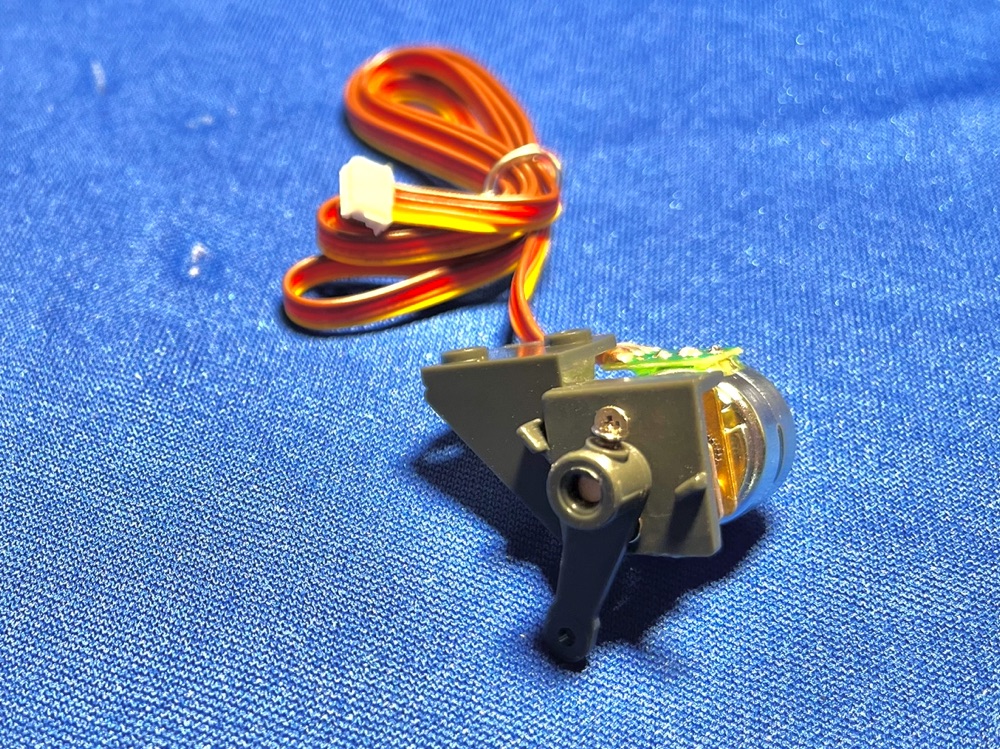

Als letztes verschrauben wir den Antriebsmotor für das achtere Tiefenruder mit seinem Montagewinkel und platzieren den Anlenkhebel für die Tiefenruder auf der Getriebewelle und sichern diesen mit einer Schraube.

Dann sind wir auch schon wieder am Ende des Bauabschnitts angelangt. Hier geht es dann umgehend weiter mit dem Bauabschnitt 109. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

154

Montag, 10. Februar 2025, 20:03

Hallo miteinander,

schon geht es weiter mit dem Bauabschnitt 109.

Mit Hilfe der Bauleitung erstellen wir einen weiteren Rumpfabschnitt und die achteren Tiefenruder.

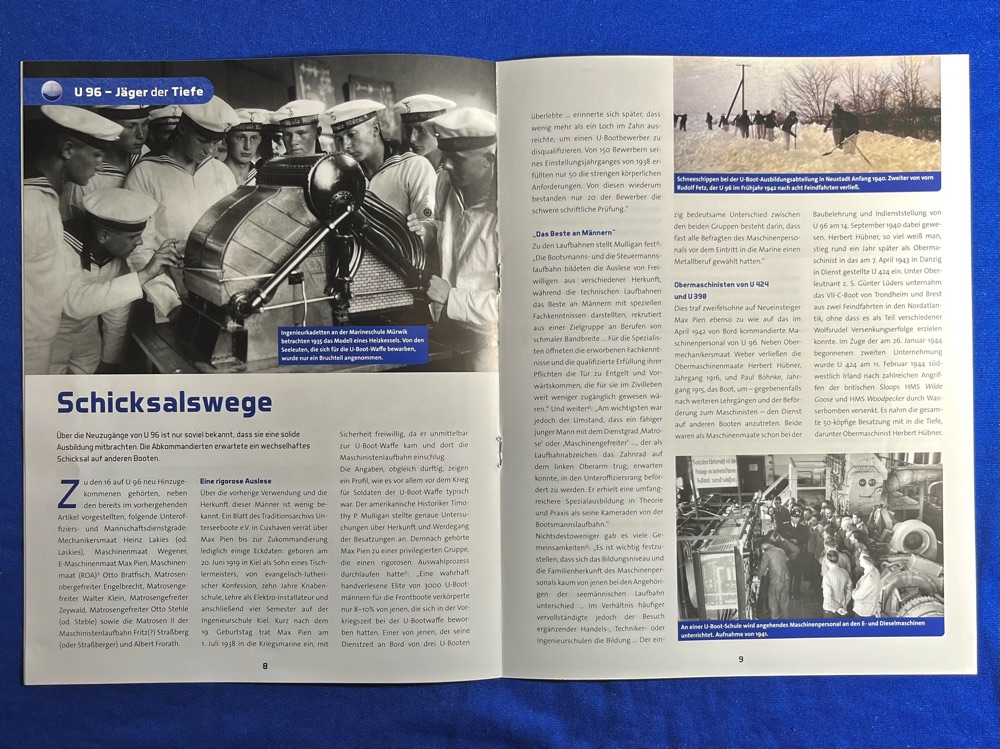

Der historische Teil berichtet über die Schicksale der ehemaligen Besatzungsmitglieder von U98.

Das sind die neuen Teile, die beim Weiterbau Verwendung finden.

Zuerst montieren wir den in Bauabschnitt 98 vorbereiteten backbordseitigen Rumpfabschnitt mittels zweier Schrauben an den in Bauabschnitt 108 montierten Rumpfverbinder.

Dann stecken wir die Tiefenruderachse in das backbordseitige Tiefenruder ein und führen es durch die Öffnung im Rumpfabschnitt. Danach kleben wir die Abweiserstange in das Wellenlager mittels eines Tropfens Sekundenkleber ein. Der Zapfen des Tiefenruders wird in die Abweiserstange nur eingesteckt.

Auf der Innenseite stecken wir den Anlenkhebel nach Einhängen der Stellstange mit seiner Vierkantausparung auf die Ruderachse.

Wie auf der Backbordseite montieren wir hier auch das Tiefenruder und die Abweiserstange, nachdem wir den Steuerbord-Rumpfabschnitt mit dem Rumpfverbinder verschraubt haben.

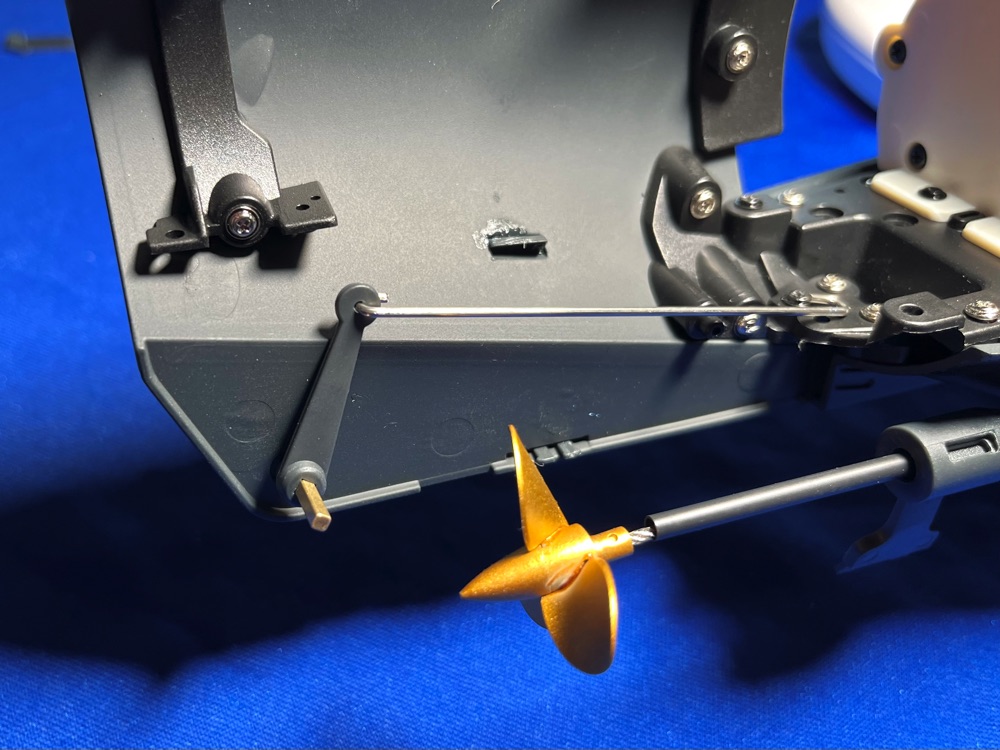

Zum Schluss hängen wir die Stellstange in den Stellhebel des Ruderantriebes ein und montieren den Ruderantrieb mit seinem Montagewinkel am Backbord-Rumpfabschnitt.

Hier geht es dann demnächst weiter mit dem Bauabschnitt 110. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

155

Montag, 10. Februar 2025, 20:07

Hallo miteinander,

hier geht es jetzt weiter mit der Baustufe 110.

Die Bauanleitung zeigt uns die Anbringung eines neuen abnehmbaren Rumpfabschnitts.

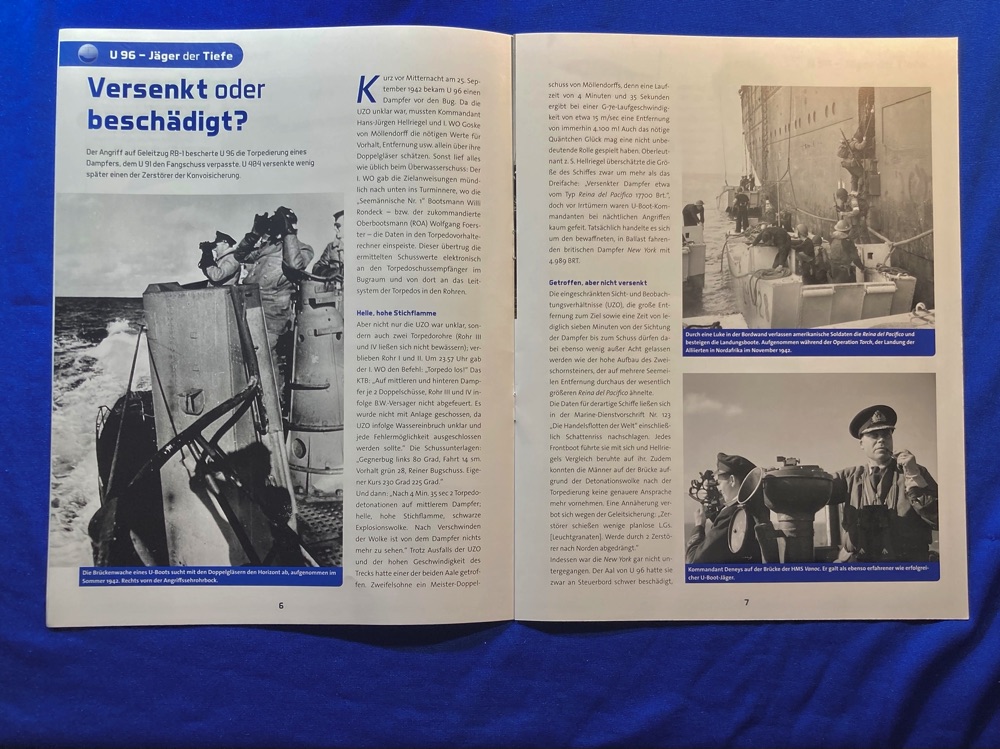

Der historische Teil erzählt von den ersten Aufträgen unter neuem Kommando.

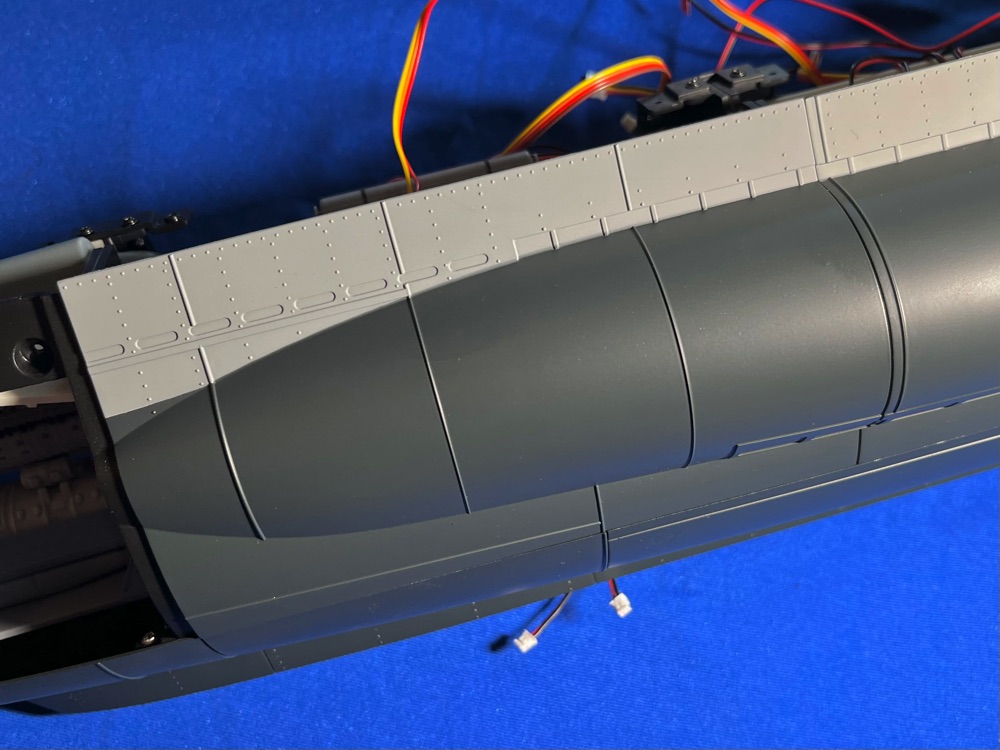

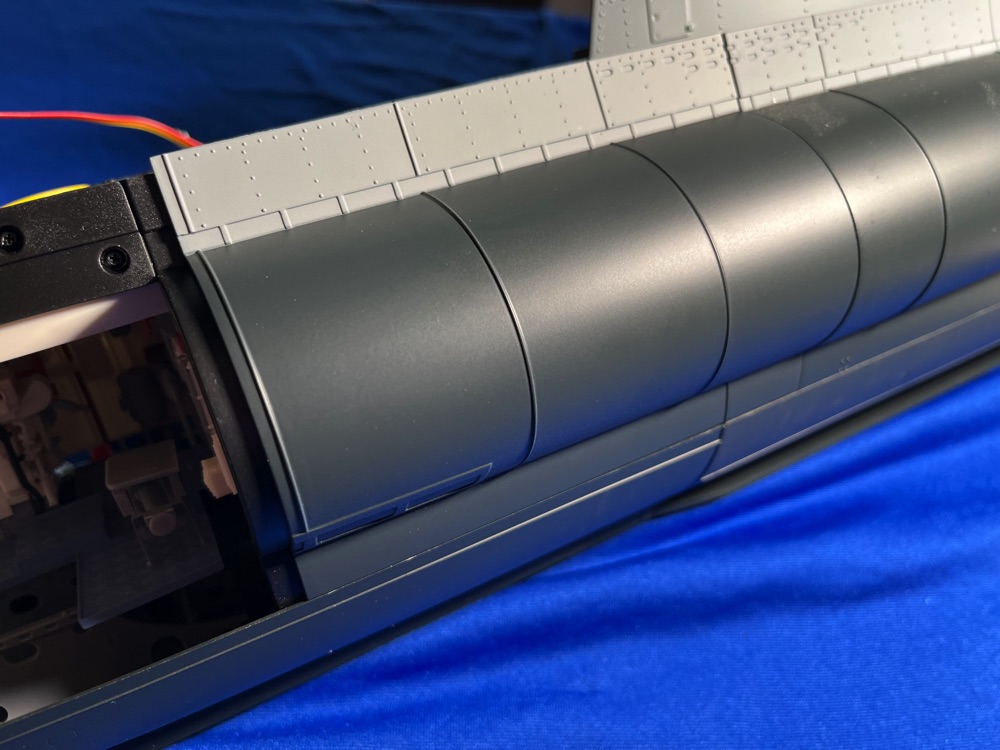

Dieser Rumpfabschnitt wird mit einer Metallplatte, die vom bereits verbauten Magneten gehalten wird, versehen und an die vorgesehene Stell in die Rumpfstruktur eingesetzt.

Damit ist dieser Bauabschnitt schon beendet. Bald geht es weiter mit Bauabschnitt 111. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

156

Montag, 10. Februar 2025, 20:10

Hallo miteinander,

der Bauabschnitt 111 beendet nun die Bauberichte für diesen Monat.

Die Bauanleitung zeigt uns, wie das einzige Bauteil, nämlich ein neuer Rumpfabschnitt, zu verbauen ist und im geschichtlichen Teil wird berichtet, wie die U-Bootgruppe Hecht im Atlantik operierte.

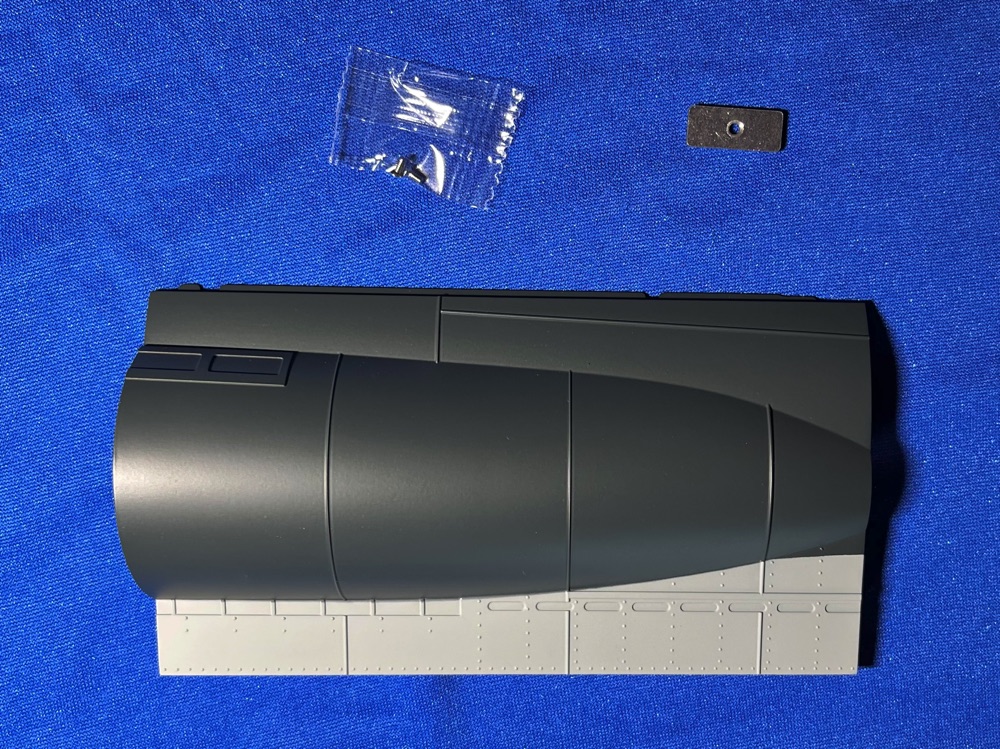

Aus diesen zwei Teilen wird das neue Rumpfteil angefertigt.

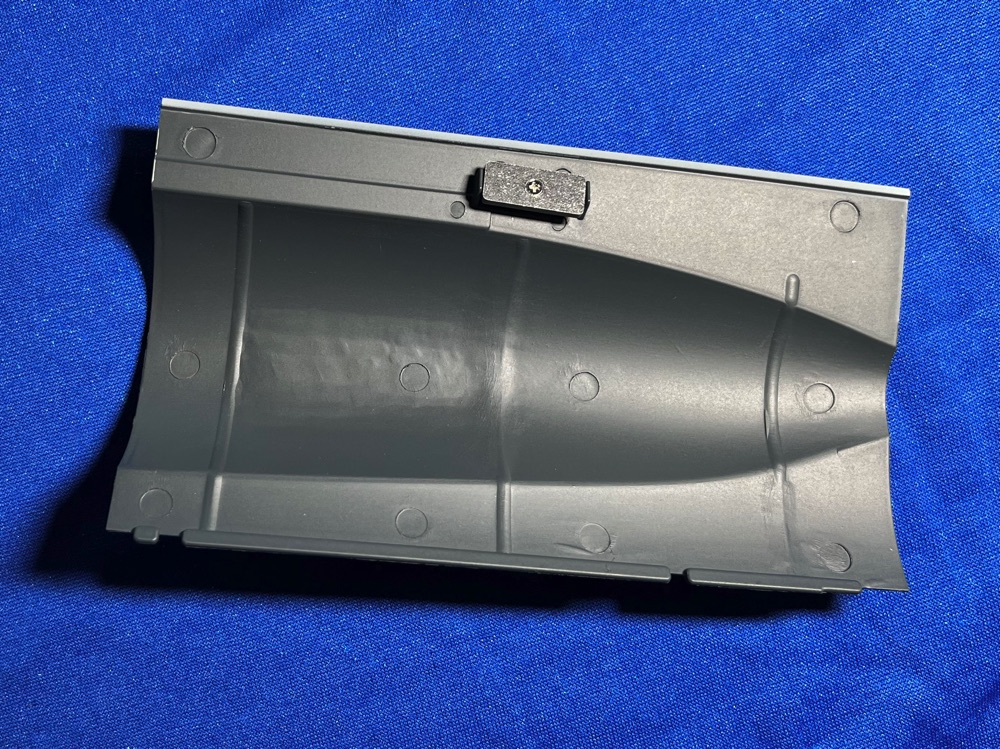

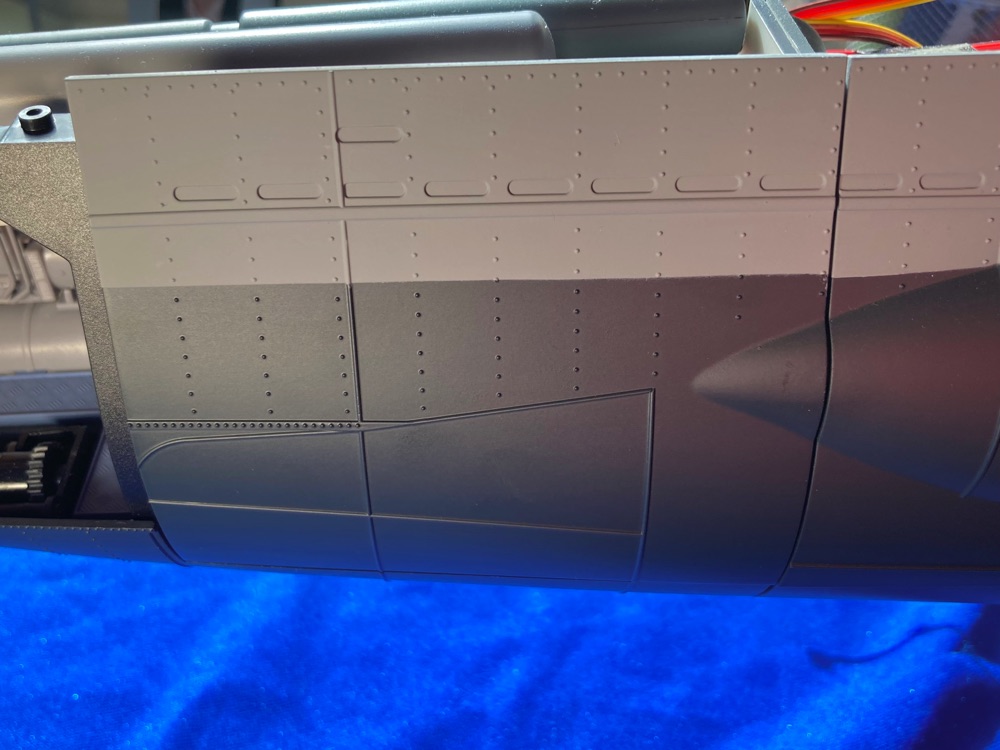

Die Metallhalteplatte wird mit einer Schraube befestigt und das Rumpfelement an seinen Platz in der Rumpfstruktur eingefügt. Dieses Teil ist später herausnehmbar, um das Innenleben des Rumpfes zu zeigen.

Nunmehr haben wir dann alle Arbeiten für diesen Monat beendet. Im März geht es dann weiter mit der Baustufe 112. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

feuermann6147

Beiträge: 8 949

Realname: Ingo

Wohnort: Tamm

157

Freitag, 14. Februar 2025, 06:56

Moin Klaus,

auch wenn diese Abo-Modelle nicht meine Welt sind (also ich würde keines für mich bestellen) so verfolge ich deinen Baubericht von U96 doch sehr genau und freue mich auf jedes Update.
U96, oder besser gesagt der Film "Das Boot" waren der Funke, der mein Interesse an U-Booten, Marine, Marinegeschichte, etc. entflammt hat und so mein Leben in die Bahnen gelenkt hat, in denen es verlaufen ist.

Vielen Dank für deine unermüdliche Berichterstattung vom Bau :hand:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

158

Freitag, 14. Februar 2025, 12:33

Hallo Ingo,

du schreibst, dass Abo-Modelle nicht so Deine Welt sind. Mir geht es im Grunde genau so, nur bot uns die Fa. Hachette an. diese Bausätze zu bauen und die Erfahrungen hier im Forum einer breiteren Öffentlichkeit vor zu stellen. Ja nun, es ist schon recht interessant, mal in diese andere Modellbauwelt ein zu tauchen. Ich finde, diese Art des Modellbaus hat durchaus seine Berechtigung, bietet er jedem, der wenig Erfahrung im Modellbau, aber nicht unbedingt zwei linke Hände hat, die Möglichkeit ein ansehnliches und hochwertiges Modell zu bauen. Es macht auch Spaß, so alle vier Wochen mal für ein bis zwei Tage so ein ABO-Modell zusammen zu bauen. Vor allem die vielseitigen elektrischen Features des Modells beeindrucken immer wieder. In dem Modell von U96 befinden sich jetzt bereits mehr Kabel als in einem VW Käfer

.
Ich danke Dir jedenfalls für Dein Feedback und wünsche Dir noch ein schönes Wochenende.
Munter bleiben
Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

feuermann6147

Beiträge: 8 949

Realname: Ingo

Wohnort: Tamm

159

Samstag, 15. Februar 2025, 10:59

Moin,

Zitat von »Der Rheinenser«

[..] Ich finde, diese Art des Modellbaus hat durchaus seine Berechtigung, bietet er jedem, der wenig Erfahrung im Modellbau, aber nicht unbedingt zwei linke Hände hat, die Möglichkeit ein ansehnliches und hochwertiges Modell zu bauen. [..]

Von dieser Seite habe ich es noch nie betrachtet, macht aber definitiv Sinn!

Ja, die ganzen Features sind schon beeindruckend. SO kann man sich einen ersten Einblick in die faszinierende Welt der U-Boot-Technik verschaffen :ok:

Ingo

P.S. Wenn Hachette mal wieder einen Testbauer braucht, dann dürfen sie sich gerne auch bei mir melden :lol:

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

160

Freitag, 14. März 2025, 17:30

Hallo miteinander,

es geht weiter mit der Baustufe 112.

Mit Hilfe der Bauanleitung bauen wir heute das backbordseitige Heckteil mit dem Seitenruder zusammen.

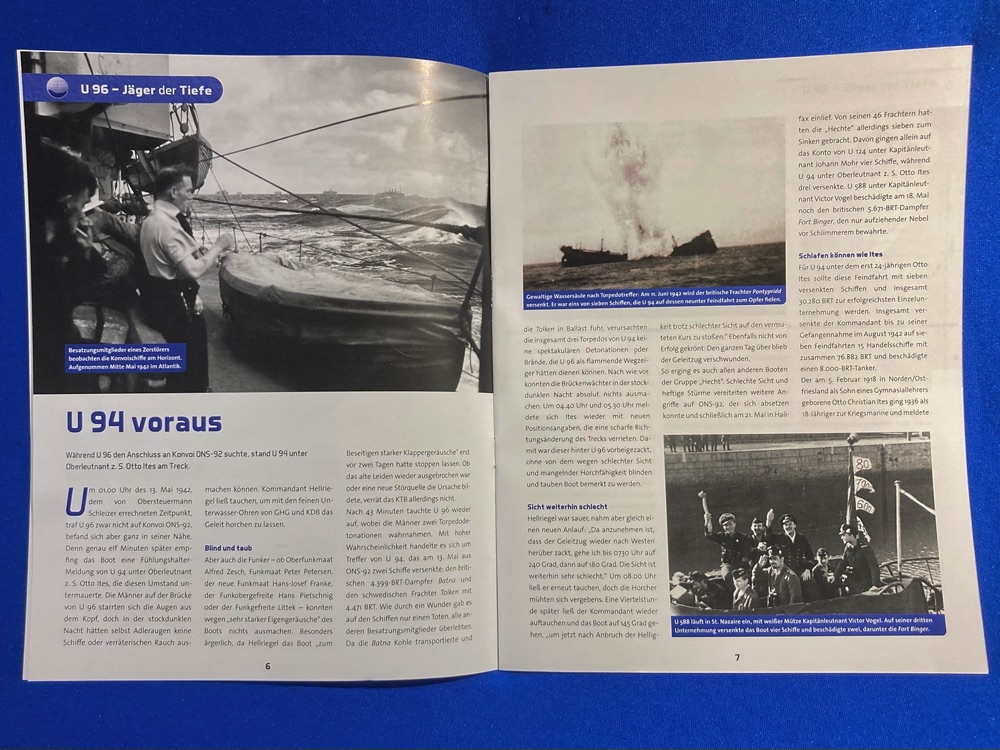

Der historische Teil berichtet über Begebenheiten auf U94 unter dem Kommandanten Otto Ites, der auch später als Flottenadmiral bei der Bundesmarine seinen Dienst versah.

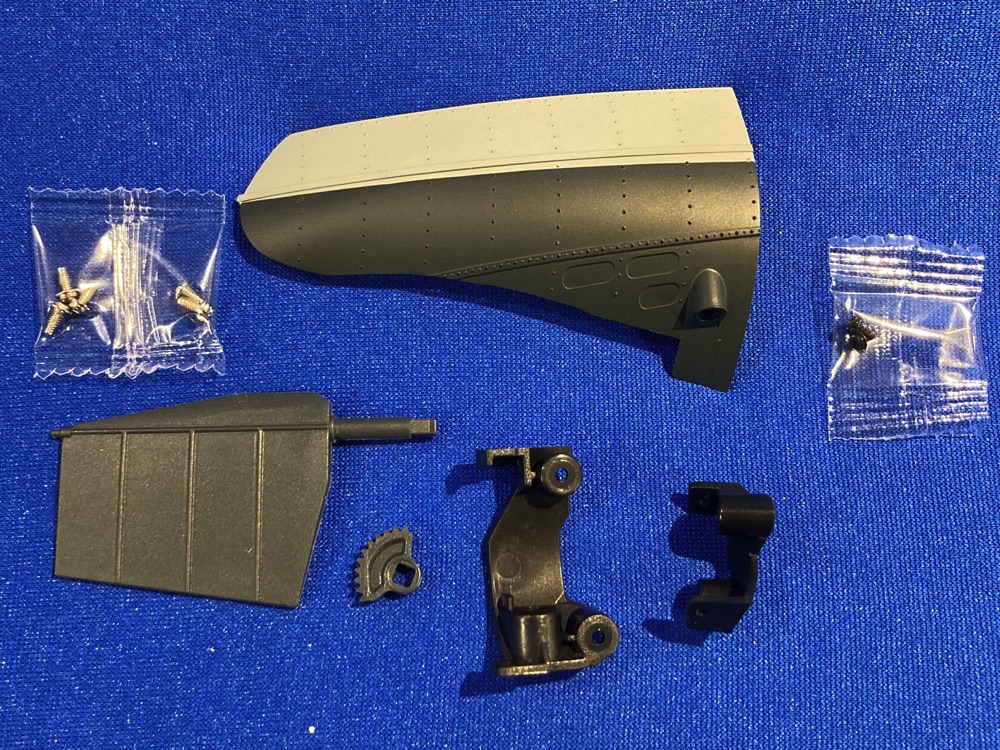

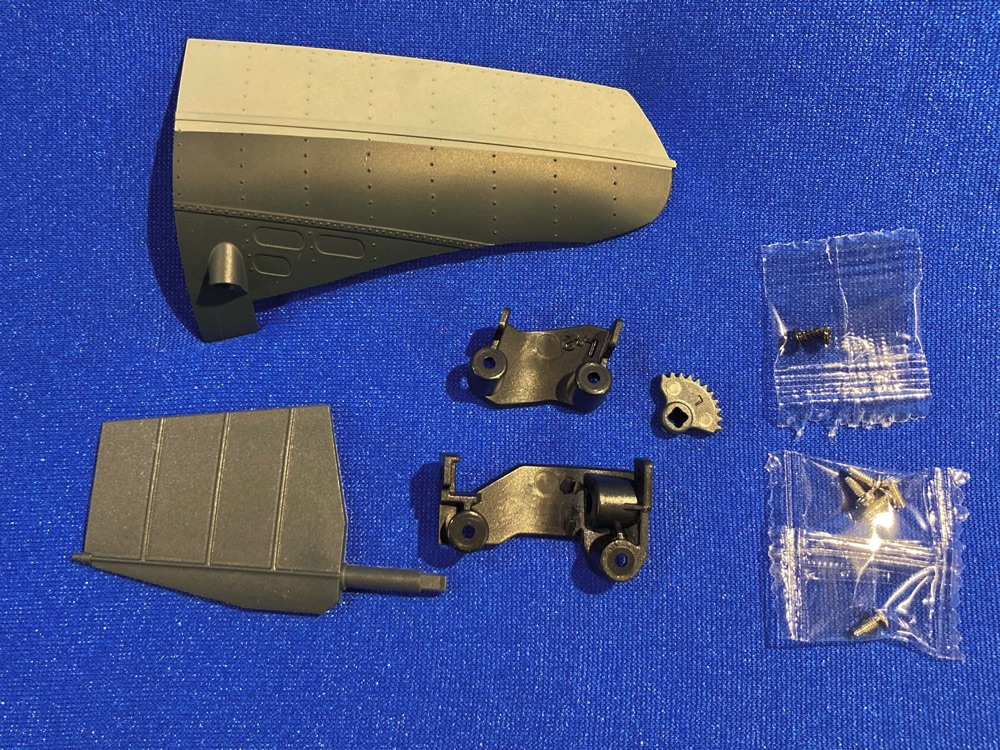

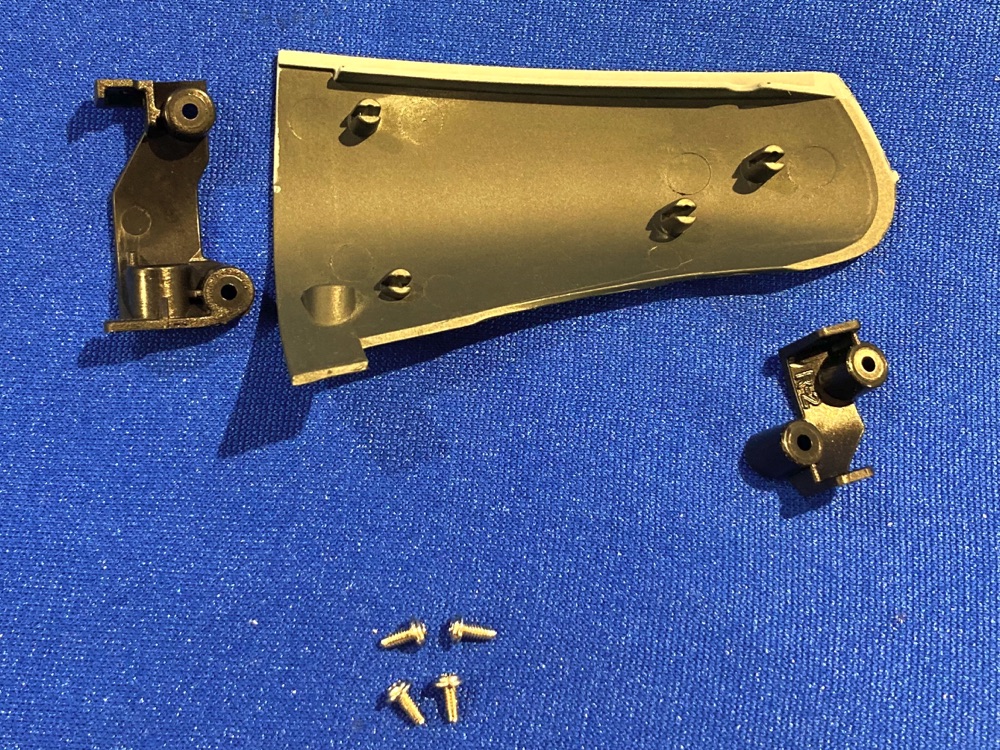

Aus diesen Teilen wird die Hecksektion zusammen gebaut.

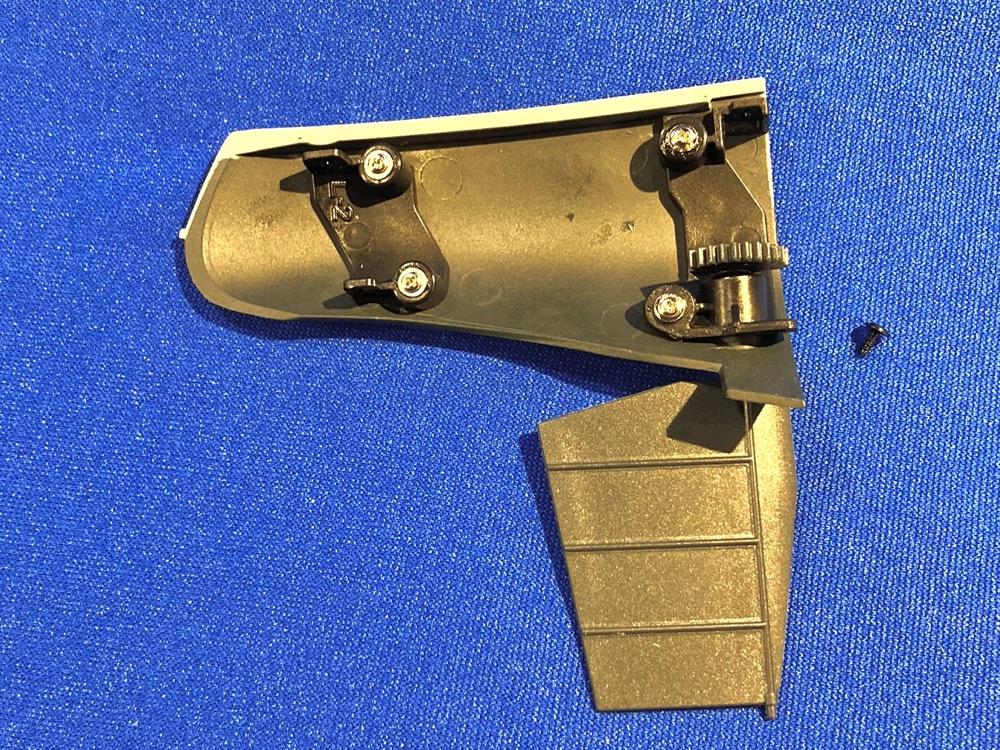

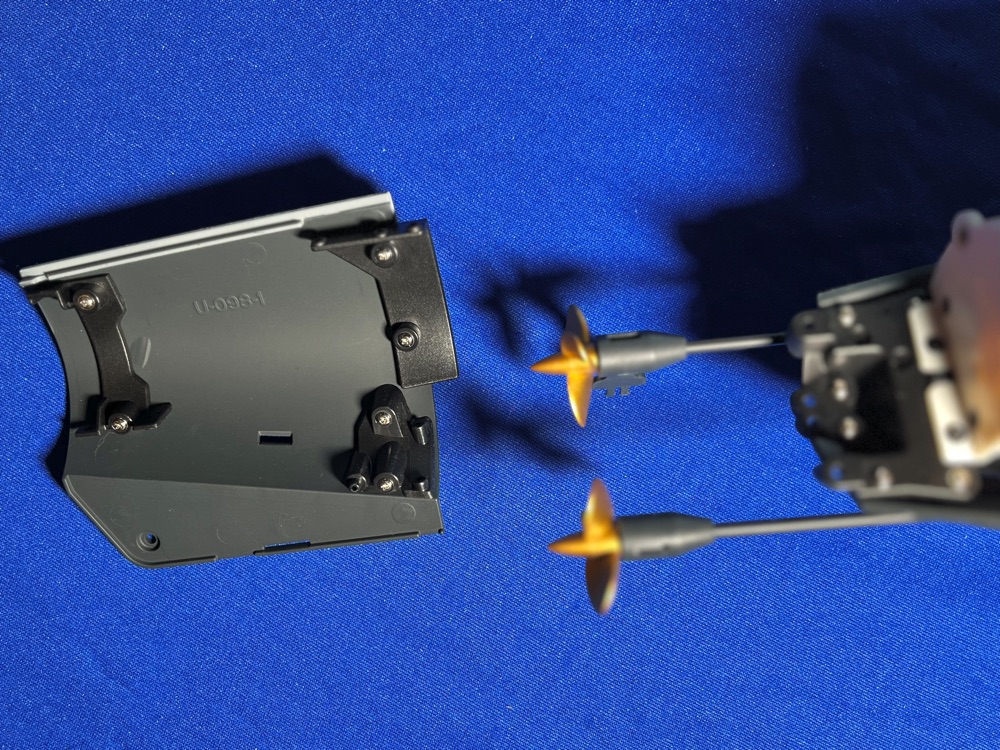

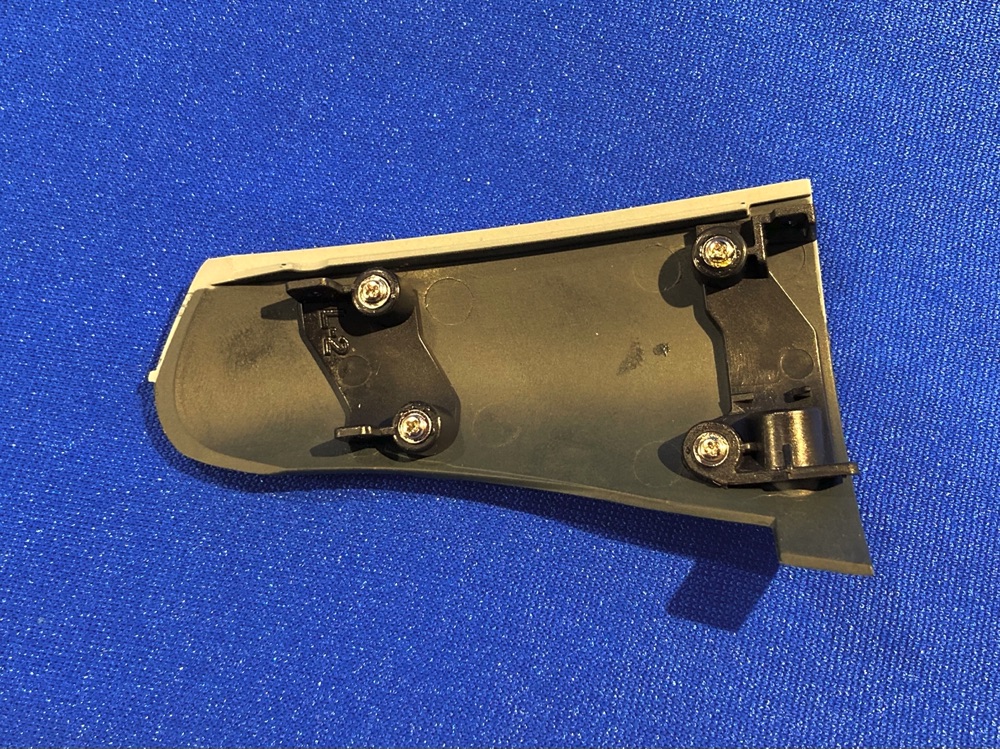

Zuerst schrauben wir zwei Verbindungsstücke auf der Innenseite des Heckteils fest.

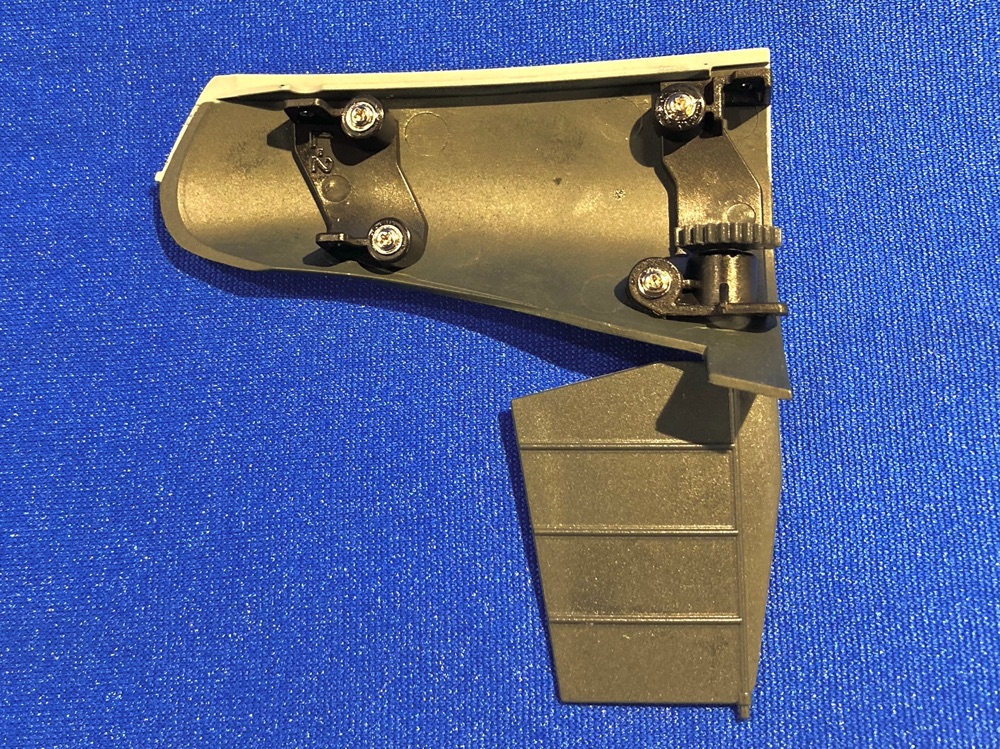

Dann stecken wir das Seitenruder von unten in sein Lager, setzen das Zahnsegment des Schwenkgetriebes auf die Achse und sichern dieses mit einer Schraube.

Damit ist diese Baustufe schon fertig gestellt. Demnächst geht es dann hier weiter mit der Baustufe 113. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

161

Freitag, 14. März 2025, 17:34

Hallo miteinander,

es folgt nun der Baubericht 113.

Analog zur Backbordseite bauen wir heute das steuerbordseitige Heckteil zusammen.

Der historische Teil berichtet darüber, wie U-Boote der Gruppe "Hecht" eine ruhige Zeit, ohne Feindkontakte im Atlantik hatten.

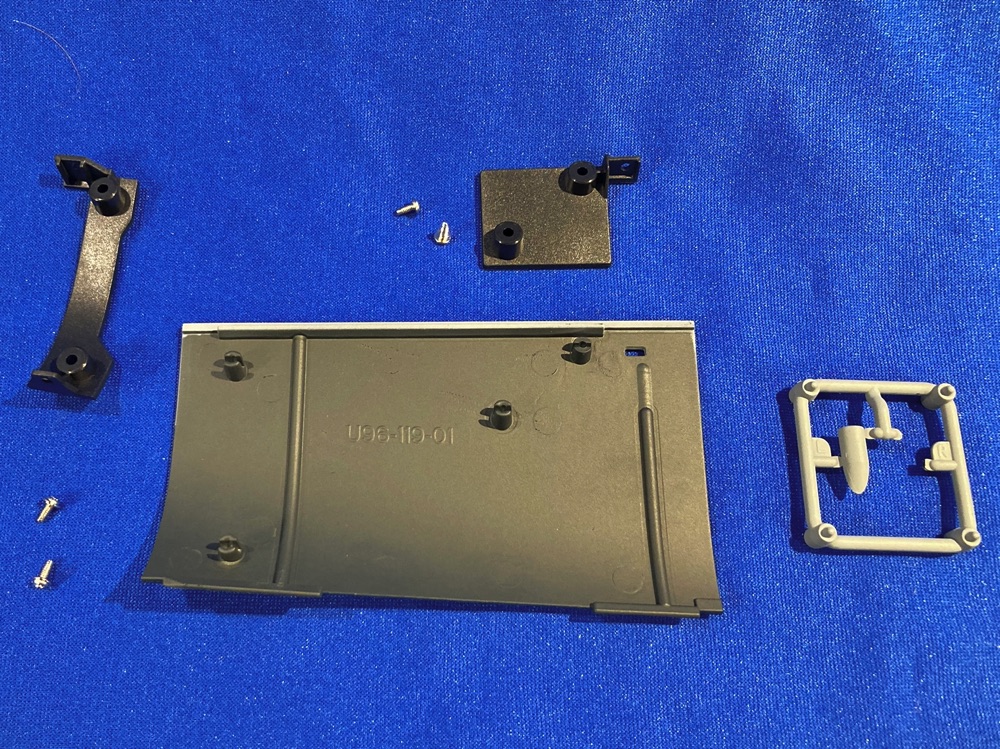

Das sind die Teile, die für den Zusammenbau der Hecksektion benötigt werden.

Wie bereits in Baustufe 112 beschrieben bauen wir jetzt analog dazu die steuerbordseitige Hecksektion zusammen.

Damit sind wir auch schon wieder am Ende der Baustufe angelangt. Mit Baustufe 114 geht es hier demnächst weiter. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

162

Freitag, 14. März 2025, 17:38

Hallo miteinander,

jetzt folgt die Baustufe 114.

Mit Hilfe der Bauanleitung bereiten wir den Antrieb für die beiden Seitenruder vor und im historischen Teil wird beschrieben, wie U-Boote in See mit Treiböl und Proviant versorgt wurden.

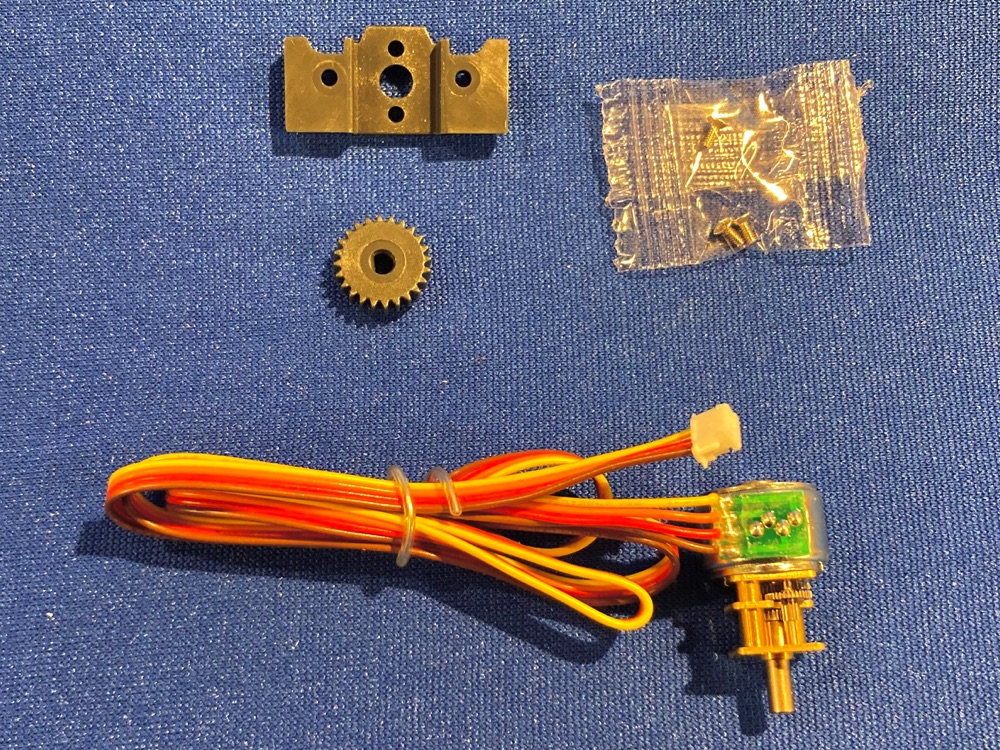

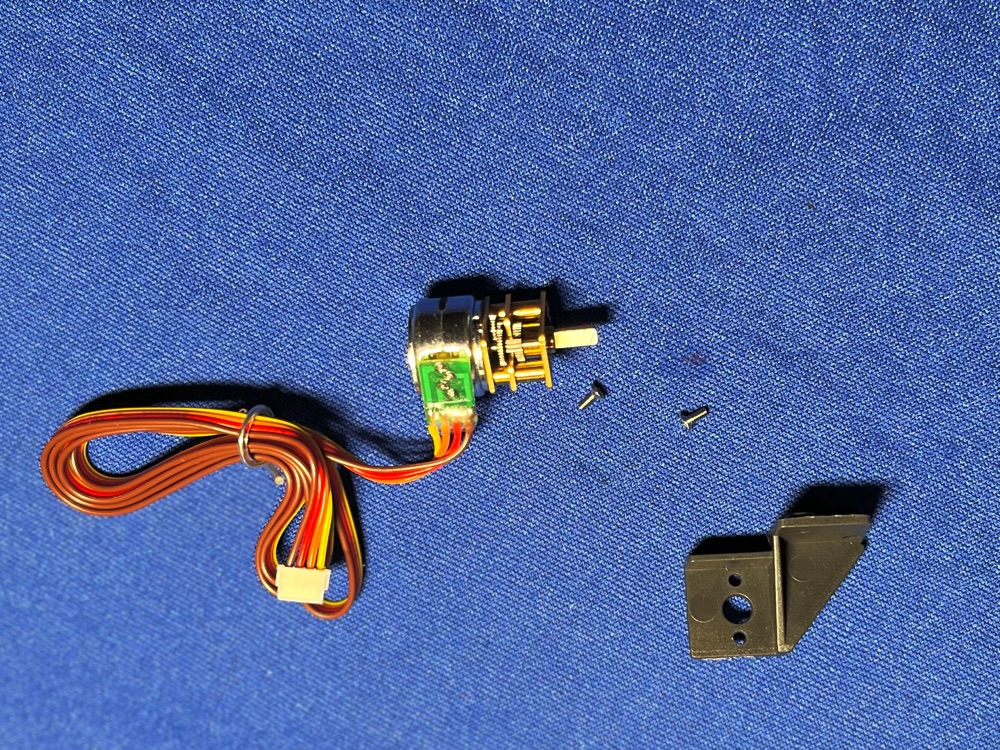

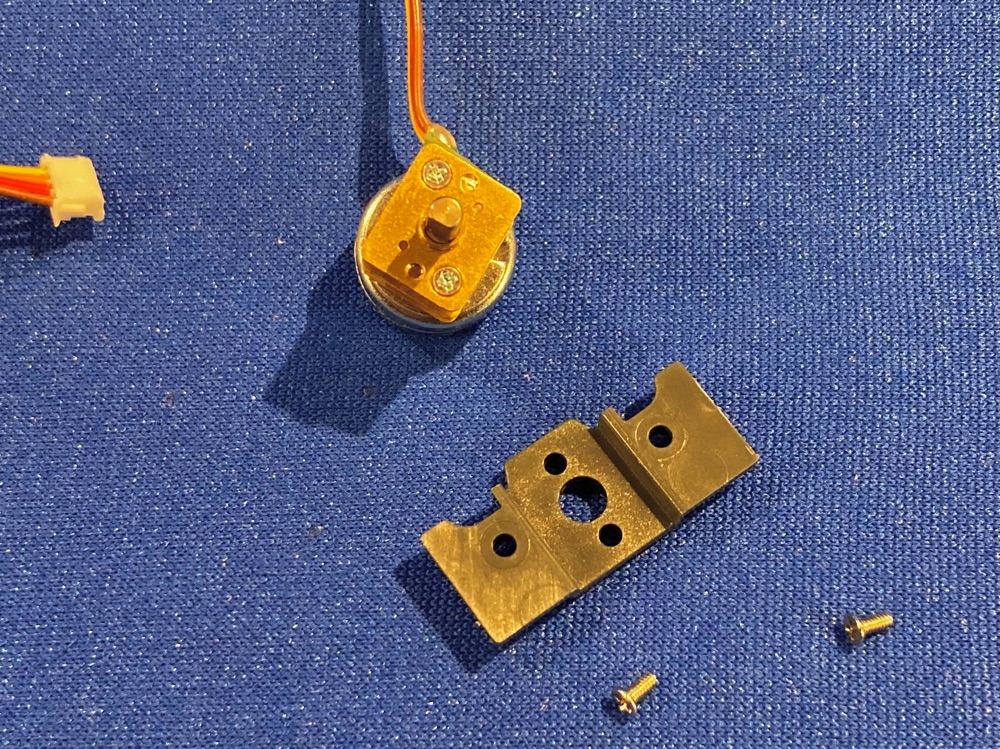

Aus diesenTeilen wird der Antrieb für die Seitenruder zusammen gebaut.

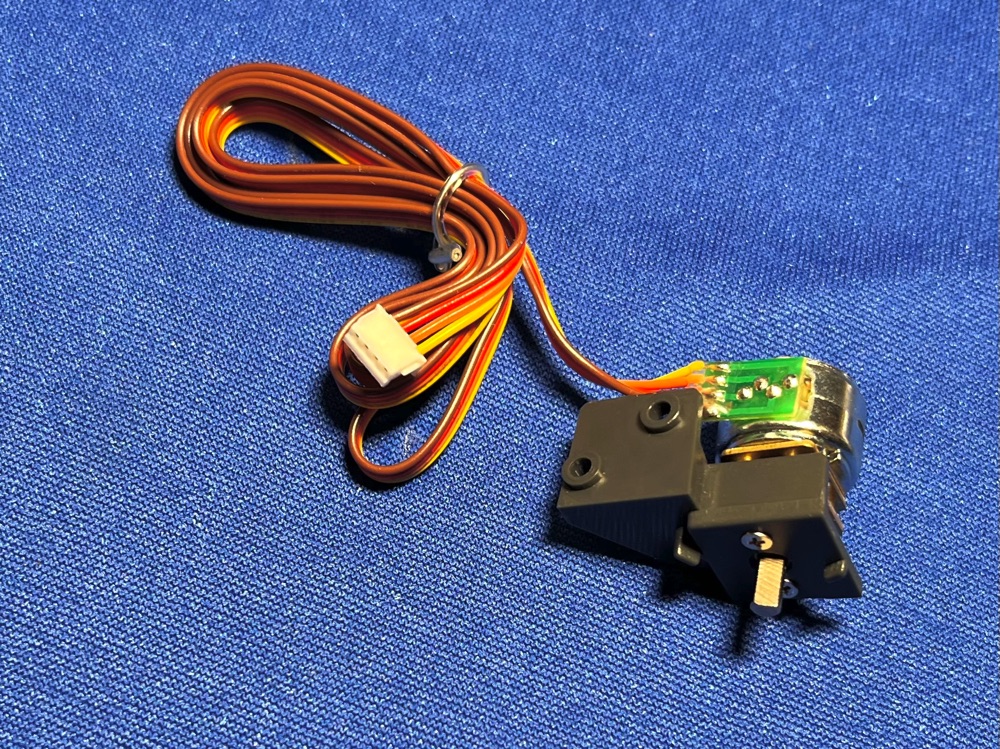

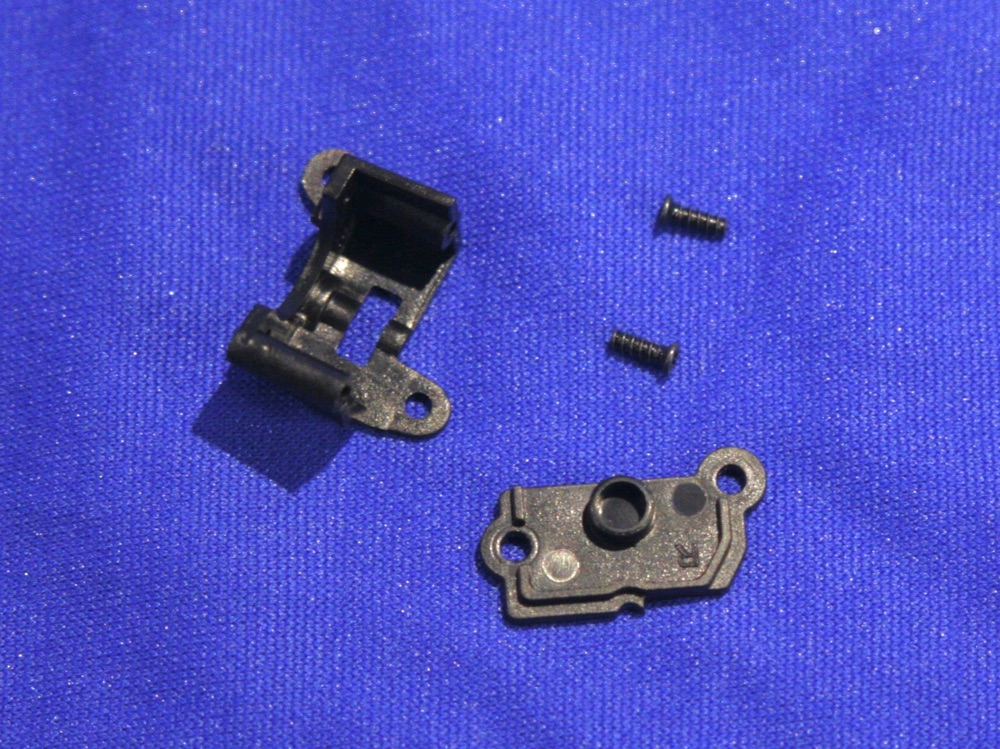

Zunächst verschrauben wir die Getriebe-Halteplatte mit der Motor-Getriebeeinheit.

Danach stecken wir das Antriebsritzel noch auf die Motorwelle.

Schon ist auch diese Baustufe geschafft. Die Baustufe 115 folgt umgehend. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

163

Freitag, 14. März 2025, 17:46

Hallo miteinander,

Nun folgt schon der letzte Baubericht in diesem Monat.

Die Bauanleitung der Baustufe 115 führt uns durch den Zusammenbau der gesamten Hecksektion des Modells.

Der historische Teil berichtet über diverse Episoden aus dem Bordleben der im Atlantik eingesetzten deutschen U-Boote.

Diese Teile werden zusätzlich zu den Baugruppen der letzten drei Baustufen zum Zusammenbau des Bootshecks benötigt.

Zuerst verschrauben wir den nächsten Rumpfspant mit der Halteplatte für das Hecktorpedorohr.

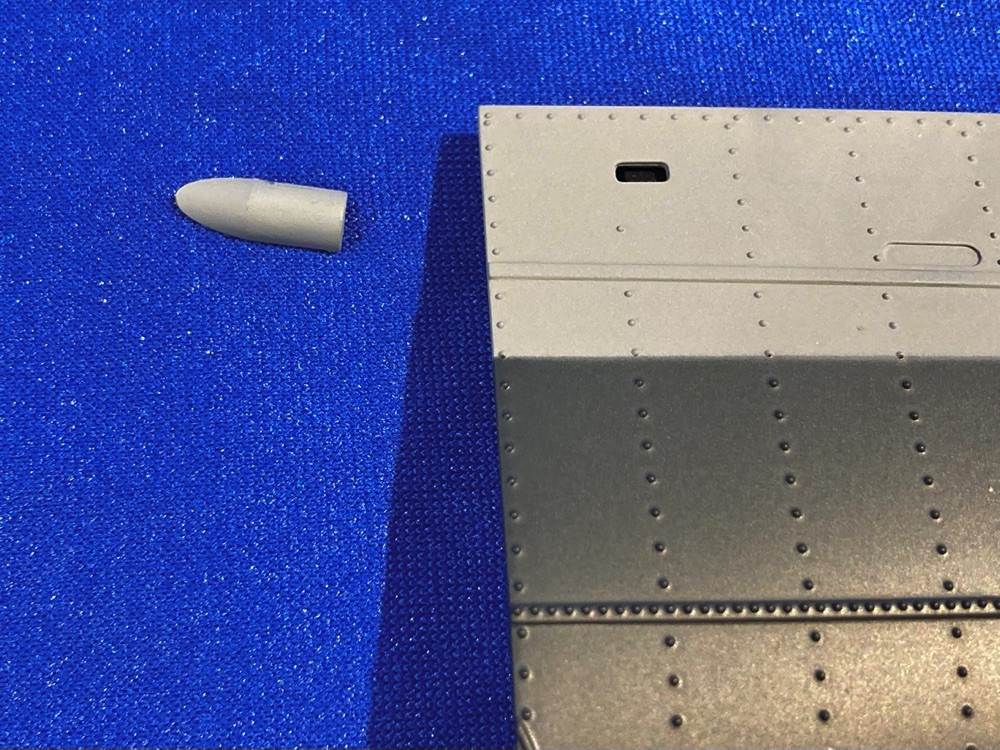

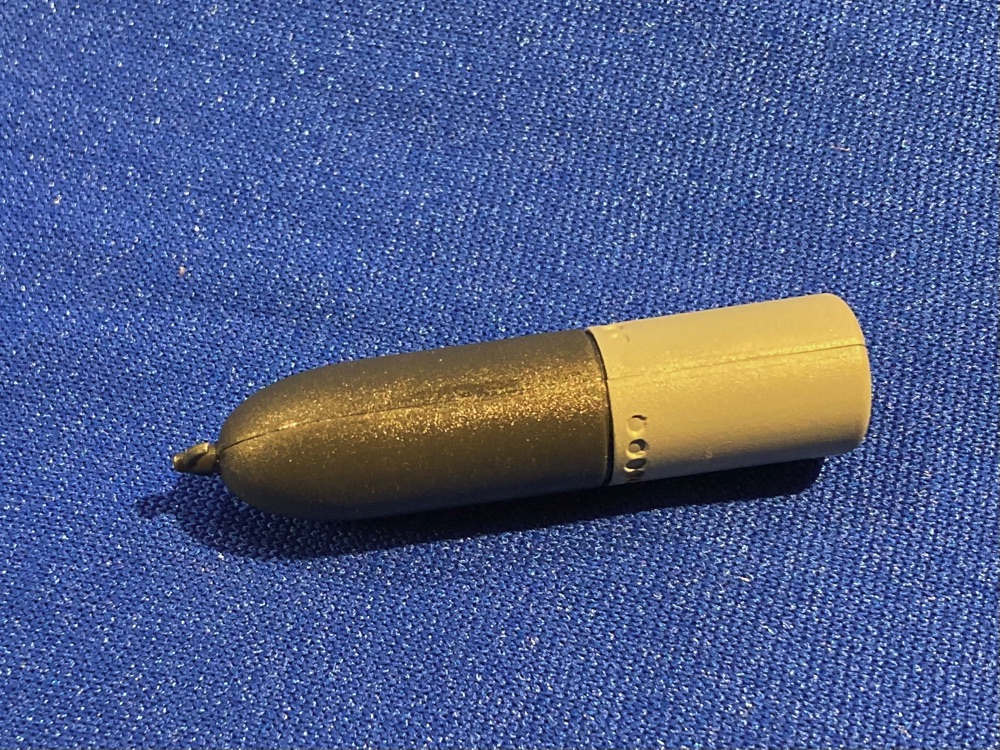

Aus zwei Hälften kleben wir dann einen halben Torpedo für das Heckrohr zusammen.

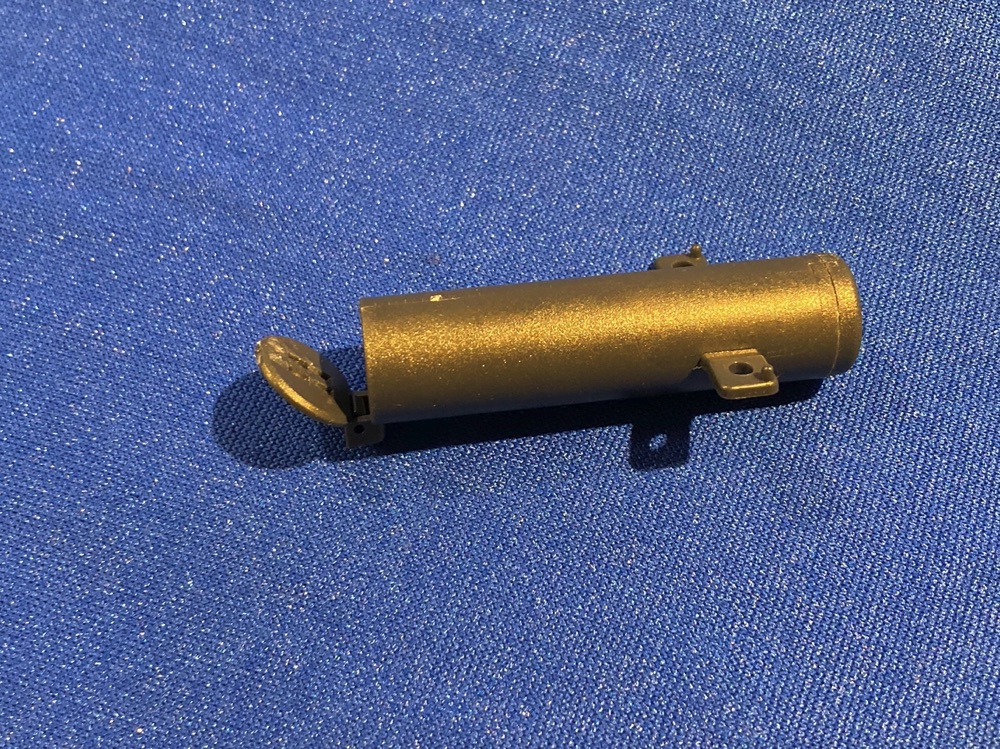

Aus einem Rohrstück und einem Deckel bauen wir dann das Hecktorpedorohr zusammen und fügen den halben Torpedo in dieses ein.

Die Verschlussklappe des Torpedorohres kleben wir aus der Klappe und dem Scharnierteil zusammen und fügen das dann mit dem Rohrende beweglich zusammen.

Den letzten Spant fügen wir anschließend in das Heck des Bootes ein und verschrauben es mit vier Schrauben.

Das Hecktorpedorohr verbinden wir dann mit zwei Schrauben mit dem Spant.

Das backbordseitige Heckteil des Rumpfes verbinden wir danach mit dem Spant.

Genau so verfahren wir dann auf der Steuerbordseite.

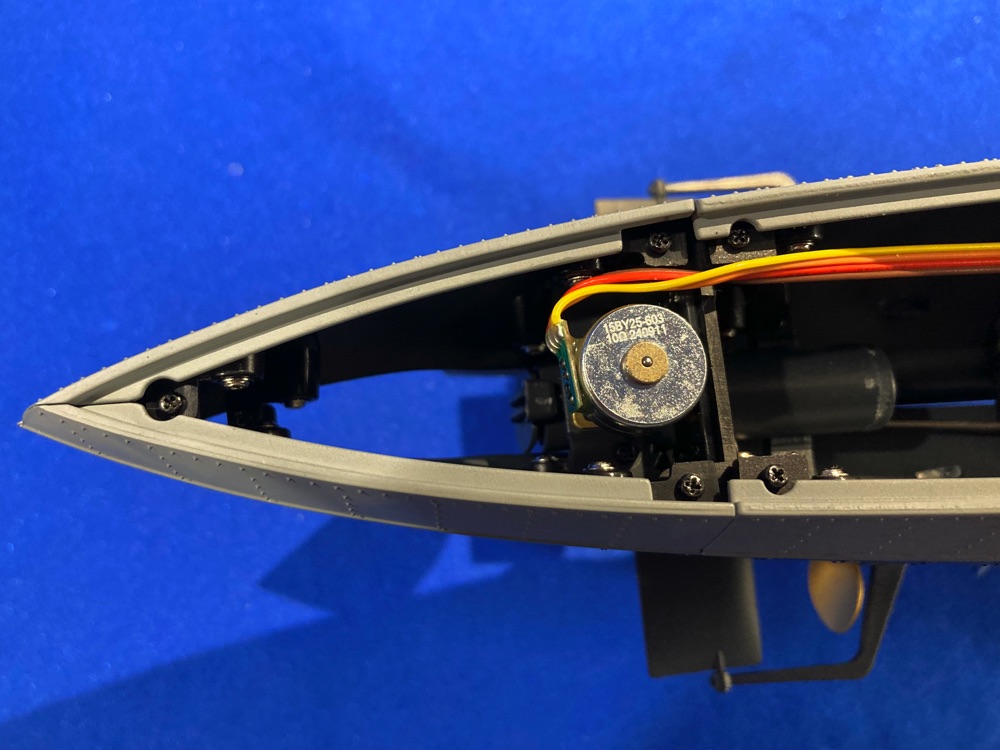

Abschließend verschrauben wir den Antrieb für die Seitenruder mit den Heckteilen und verbinden beide Heckteile ganz am Heck mittels zweier Schrauben.

Damit sind nun die Arbeiten für diesen Monat erledigt. Im nächsten Monat geht es dann hier weiter mit der Baustufe 116. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Golfkilo

Beiträge: 3 582

Realname: Jochen

Wohnort: Gladbeck

164

Freitag, 14. März 2025, 18:47

Mahlzeit!

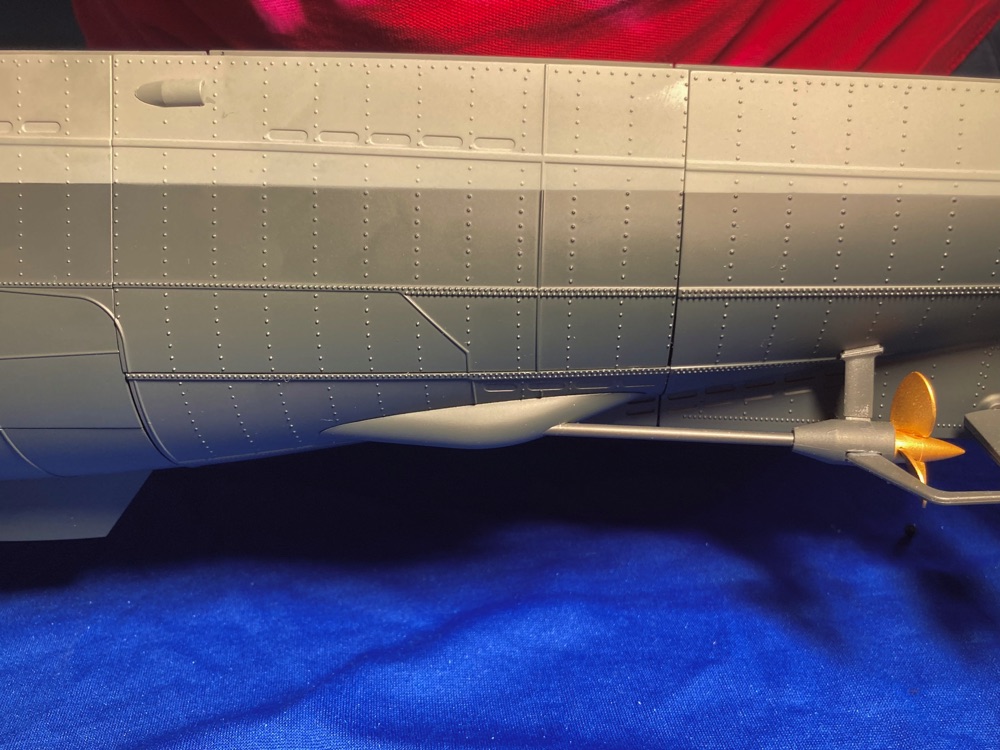

Die Drehrichtung der Propeller, die ja korrekt gemäß Anleitung montiert sind, ist verkehrt herum. Das kann man anhand von Originalfotos leicht überprüfen. Für ein als "Museumsqualität" beworbenes Modell ein ziemlich grober Schnitzer..

Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

165

Freitag, 14. März 2025, 23:12

Hallo Jochen,
was soll ich sagen, Du hast Recht :ok:

. Hätte ich auch selbst drauf kommen können - 'Propeller immer oben nach außen laufend'. Aber ehrlich gesagt, ich hatte gar nicht darauf geachtet. Schlimmer Fehler von Seiten Hachette. Ich werde mal schauen, ob sich dieser Makel noch beheben lässt. Ich danke Dir jedenfalls für Deine Aufmerksamkeit.
Munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

166

Montag, 7. April 2025, 22:25

Hallo miteinander,

wir machen hier jetzt weiter mit der Baustufe 116.

Mit Hilfe der Bauanleitung können wir ein weiteres Loch in der Rumpfstruktur des Bootes schließen
und der geschichtliche Teil des Begleitheftes erzählt von Operationen der Gruppe Hecht vor der Südspitze Grönlands.

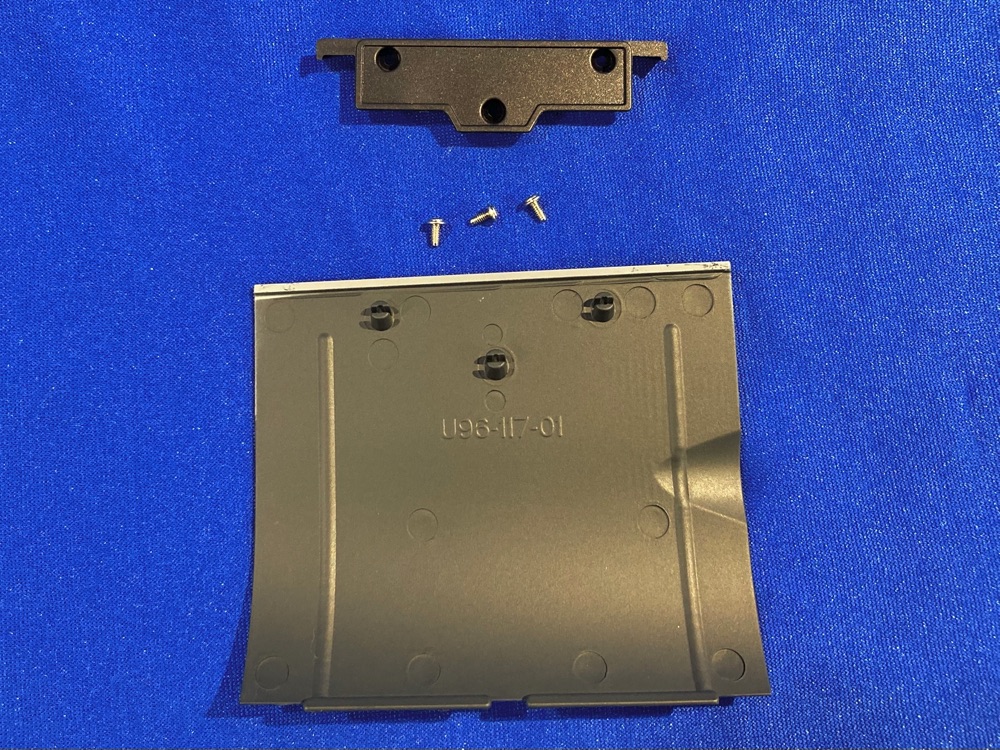

Diese neuen Teile werden zum Weiterbau benötigt.

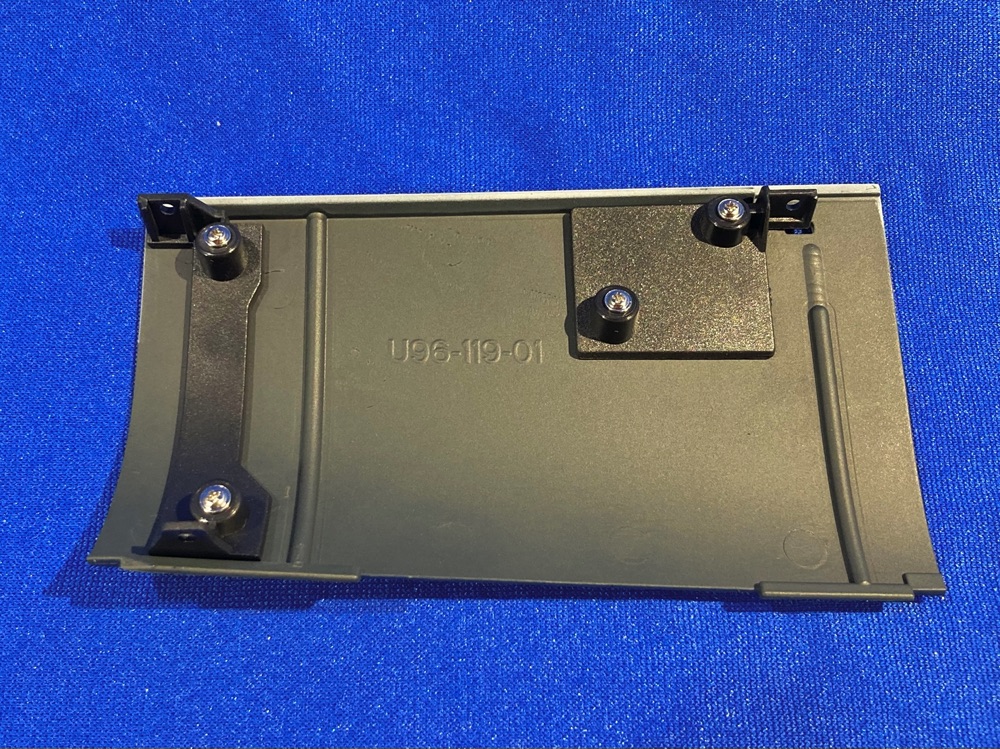

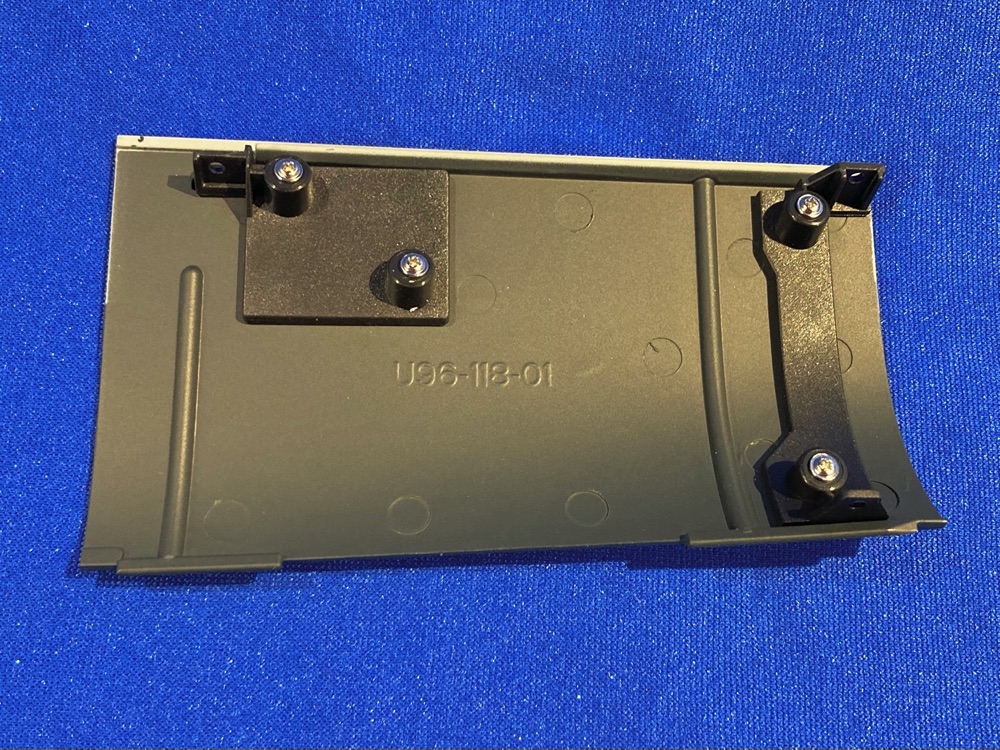

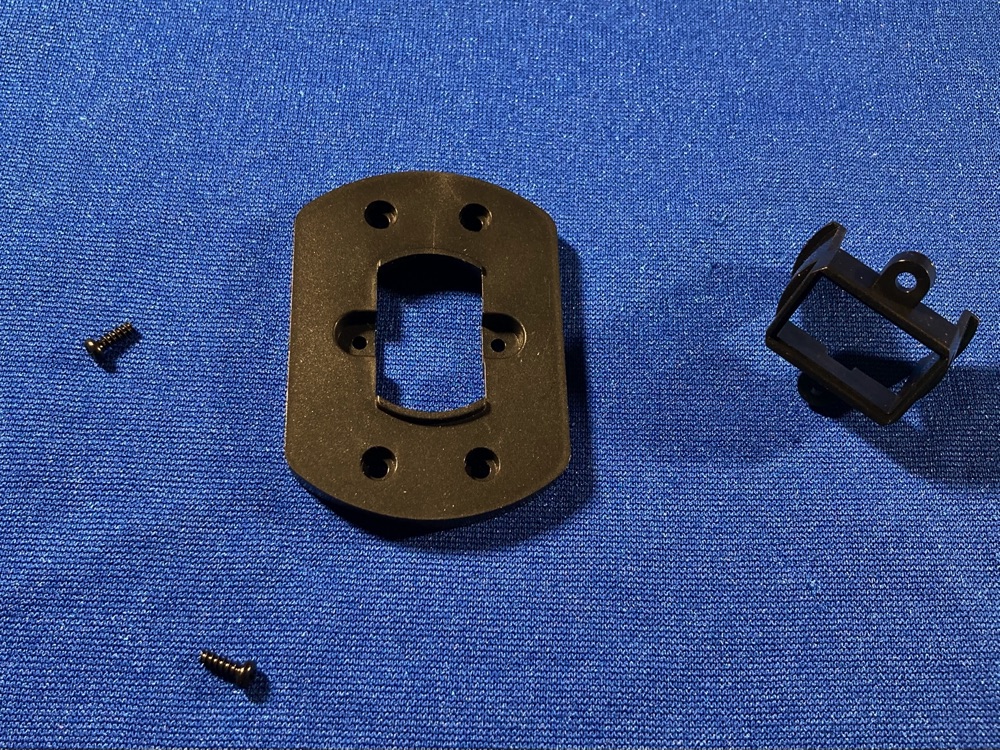

Mit Hilfe einer Schraube befestigen wir die Gegenplatte für den Haltemagneten an dem Bordwandstück.

Dann können wir das Bordwandstück an seinen Platz in der Rumpfstruktur einsetzen.

Damit ist die Baustufe 116 schon abgeschlossen. Weiter geht es hier bald mit der Baustufe 117. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

167

Montag, 7. April 2025, 22:30

Hallo miteinander,

Schon geht es weiter mit der Baustufe 117.

Die Bauanleitung zeigt uns die Anbringung eines weiteren Rumpfabschnitts auf der Backbordseite.

Im geschichtlichen Teil wird über die Reparatur eines funktionsuntüchtigen Dieselmotors mit bordeigenen Mitteln berichtet.

Das sind die Teile, die für den Weiterbau Verwendung finden.

Mit drei Schrauben befestigen wir zunächst einen Verbinder mit dem Rumpfabschnitt,

um diesen dann mit zwei Schrauben an der Rumpfstruktur zu befestigen.

Damit ist die Baustufe 117 abgeschlossen und wir machen umgehend weiter mit Baustufe 118. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

168

Montag, 7. April 2025, 22:39

Hallo miteinander,

Mit der Baustufe 118 machen wir nun weiter.

Die Bauanleitung führt uns durch den Aufbau des letzten Steuerbord-Rumpfabschnitts und dem Einbau eines Querträgers.

Im historischen Teil wird darüber berichtet, wie die U-Boote auf See von sogenannten Milchkühen, das waren U-Boote mit großen Tankkapazitäten, mit Treib- und Schmieröl versorgt wurden.

Diese Teile kommen neu zu unserem Bootsmodell hinzu.

Zunächst verschrauben wir zwei Verbinder mit dem Rumpfsektionsteil.

Dann kleben wir aussen eine Abgashutze an die Bordwand.

Danach verschrauben wir die neue Rumpfsektion mit der Rumpfstruktur des Bootes.

Zum Schluß verschrauben wir dann noch einen Querträger mit beiden Rumpfseitenwänden.

Damit ist der Bauabschnitt 118 auch schon fertig gestellt. Der Bericht zum Bauabschnitt 119 folgt demnächst. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

169

Montag, 7. April 2025, 22:46

Hallo miteinander,

Als Abschluss für diesen Monat folgt nun der Bauabschnitt 119.

Nach Vorgabe der Bauanleitung bringen wir nun noch einen Rumpfabschnitt auf der Backbordseite an und tauschen einen bereits in Baustufe 91 verbauten Verbinder aus, der falsche Abmessungen hatte.

Im historischen Teil wird beschrieben, wie U96 am 1.Juli 1942 in St.Nazaire in den Heimatstützpunkt einläuft um dort technisch und ausrüstungsmäßig auf den neusten Stand gebracht werden soll.

Das sind die Teile, die für den Weiterbau zur Verfügung stehen.

Zunächst verschrauben wir zwei Verbinder mit dem Rumpfsegment,

dann kleben wir die Abgashutze von aussen an die Rumpfwand.

Das Rumpfsegment verschrauben wir dann mit der Rumpfstruktur.

Dann verschrauben wir noch einen Querträger mit den beiden Rumpfwänden.

Danach lösen wir die in Baustufe 81 montierte Rumpfwand und tauschen einen Verbinder gegen ein Ersatzteil mit anderen Abmessungen um einen Spalt in der Aussenhaut des Rumpfes zu minimieren.

Zum Schluß bauen wir alles wieder zusammen.

Somit sind alle Arbeiten am Modell für diesen Monat beendet. Im nächsten Monat geht es dann weiter mit der Baustufe 120. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

keramh

Moderator

Beiträge: 12 584

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

170

Dienstag, 8. April 2025, 09:03

moin,

schaue immer wieder gern in den Bericht und gucke wie das Boot wächst.

Hier ist mir ein großer Spalt aufgefallen.

Muss das so oder was stimmt hier bei der Passung nicht?

Die Datenbank für Modelle im Maßstab 1:16

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

171

Dienstag, 8. April 2025, 09:32

Hallo Marek,
da fehlt noch die untere Abstützung der Seitenruder unter dem Rumpf.

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

172

Donnerstag, 1. Mai 2025, 19:36

Hallo miteinander,

pünktlich zum Mai geht es weiter mit dem Bauabschnitt 120.

Die Bauanleitung zeigt uns den Aufbau des hinteren der beiden Bootsständer und der geschichtliche Teil berichtet über einen Besatzungswechsel auf U96.

Diese Teile werden wir für den Aufbau des Bootsständers verwenden.

Zunächst verschrauben wir die hintere Halterung mit der hinteren Grundplatte und legen diese zur weiteren Verarbeitung zur Seite.

Nun haben wir schon das Ziel dieser Baustufe erreicht.

Demnächst geht es dann weiter mit der Baustufe 121. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

173

Donnerstag, 1. Mai 2025, 19:41

Hallo miteinander,

es folgt nun der Bericht über die Baustufe 121.

Die Bauanleitung führt uns durch die Arbeiten zur Anbringung der Bootshalterung aus Baustufe 120 an den Ständerkorpus.

Der geschichtliche Teil berichtet über eine Havarie mit dem Hauptruder während der Werftliegezeit und einer Erkrankung des Kommandanten.

Diese Teile werden für den Weiterbau des hinteren Bootsständers gebraucht.

Zuerst führen wir das Versorgungskabel durch die Grundplatte aus Baustufe 120, setzen die Modellhalterung auf und verschrauben alles miteinander.

Dann führen wir das Versorgungskabel durch die Trägersäule und lassen diese mit den beiden Trägerarmen der Grundplatte einrasten.

Anschließend verschrauben wir die Säule mit der Ständerbasis mittels zweier Schrauben.

Schon sind wir wieder am Ziel der Baustufe angelangt und machen demnächst weiter mit der Baustufe 122. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

174

Donnerstag, 1. Mai 2025, 19:46

Hallo miteinander,

weiter geht es nun mit der Baustufe 122.

analog zum hinteren Bootsständer bauen wir mit Hilfe der Bauanleitung den vorderen Bootsständer zusammen. Im geschichtlichen Teil wird berichtet, wie U96 gleich nach dem Auslaufen nach der Werftliegezeit mit fünf anderen Booten die Gruppe Stier aufbauen sollte.

Das sind die ersten Bauteile für den vorderen Bootsständer.

Wie beim hinteren Bootsständer verschrauben wir die vordere Halterung mit der vorderen Grundplatte und legen diese zur weiteren Verarbeitung zur Seite.

Schon haben wir wieder alles für diesen Bauabschnitt erledigt und werden im folgenden Bauabschnitt 123 den hinteren Bootsständer weiter zusammen bauen. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Der Rheinenser

Moderator

Beiträge: 699

Realname: Klaus Upmann

Wohnort: Rheine, der größte Vorort von Wettringen

175

Donnerstag, 1. Mai 2025, 19:51

Hallo miteinander,

es folgt der Bauabschnitt 123.

Gemäß der Bauanleitung bauen wir den vorderen Bootsständer nun zusammen.

Im geschichtlichen Teil wird erzählt, dass U96 am 10. September 1942 eine lange Zeit ohne Jagdglück beenden konnte und mit vier Torpedos drei Treffer erzielte.

Mit diesen Teilen wird der vordere Bootsständer weiter aufgebaut.

Zuerst schrauben wir die Grundplatte aus Baustufe 122 an die Modellhalterung.

Dann wird diese in die Trägersäule mit den beiden Armen eingerastet.

Abschließend verschrauben wir die Trägersäule mit der Ständerbasis.

Für diesen Monat haben wir dann schon alle Arbeiten erledigt und machen im nächsten Monat weiter mit der Baustufe 124. Bis dahin munter bleiben

Klaus

Planung ist die Kunst den Zufall durch einen Irrtum zu ersetzen

Zum Seitenanfang

Das Wettringer Modellbauforum

Zitat von »Der Rheinenser«

Ähnliche Themen

Verwendete Tags
