Zitat von »Skynyrd«

Der Bb ist lehrreich und unterhaltsam,ich lese fasziniert mit und lerne viel dazu dadurch

Cool, daß dir der BB doch noch was bringt

Zitat von »Skynyrd«

Ich überlege das auch zu machen am nächsten Wrecker...aber ob ich das wirklich versuche wird man dann sehen.

Immer ran da, wirst merken, auch du kriegst das hin.
Tiefschläge hatte ich ja auch genug wie du ja gesehen hast, aber was zählt, ist das Endergebnis
Hatte zuletzt z.B. das Problem, daß mir der linke, vordere Blinker durchgebrannt ist wegen versehentlicher zu hoher Stromzufuhr
Dieser mußte gewechselt werden, obwohl schon alles verbaut ist guck :

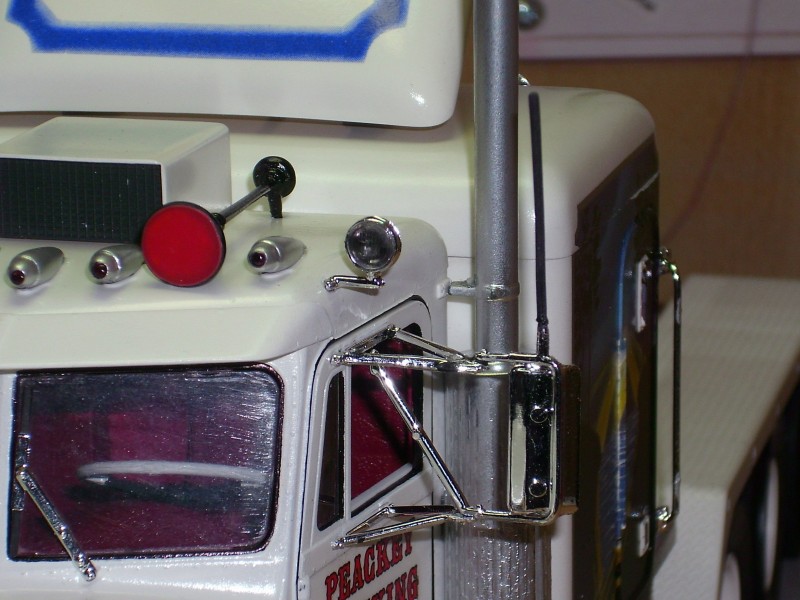

Hier siehst du, daß ich nach dem Ausfall und Erneuerung des Frontlichts das Lampengehäuse im verbauten Zustand nicht mehr richtig geschlossen bekommen habe. Hab ich aber erst auf Foto gesehen ( wegen Vergrößerung )


Ach ja, rate mal, womit ich die Blinkerfassung dargestellt habe
RICHTIG, mit Schrumpfschlauch

So, weiter ging es dann mit dem Anschluß der Beleuchtung.

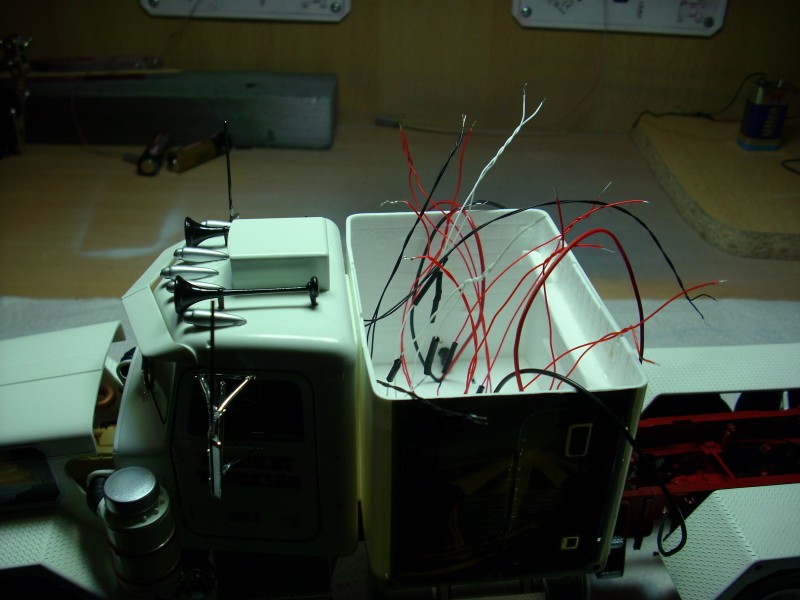

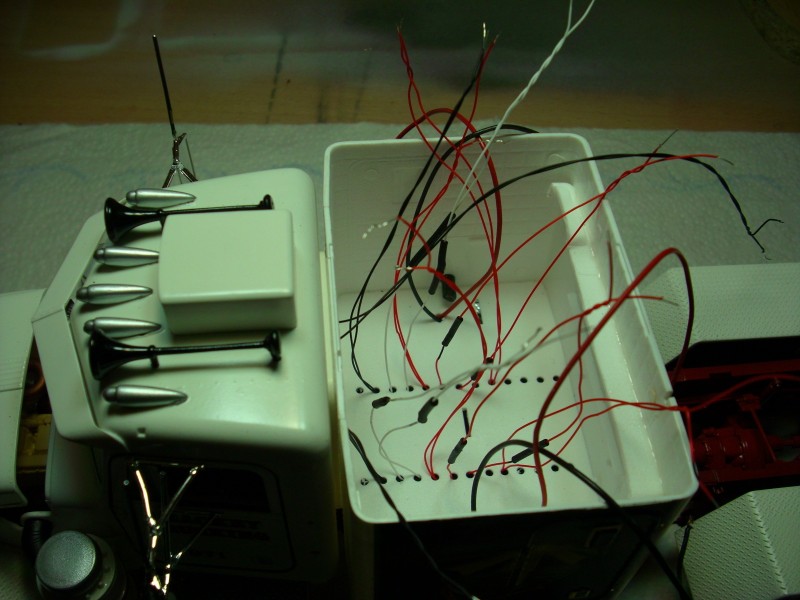

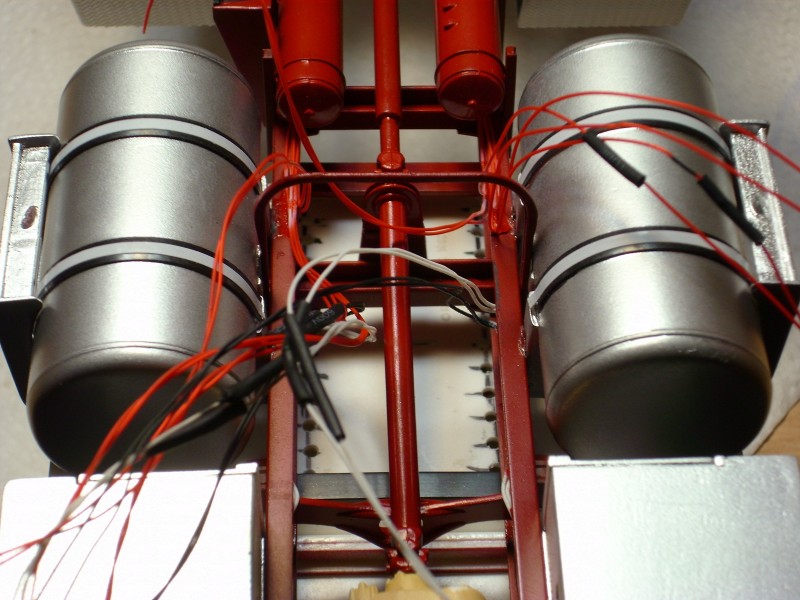

Zuerst die Kabel durch die Bohrungen im Sleeperboden geführt

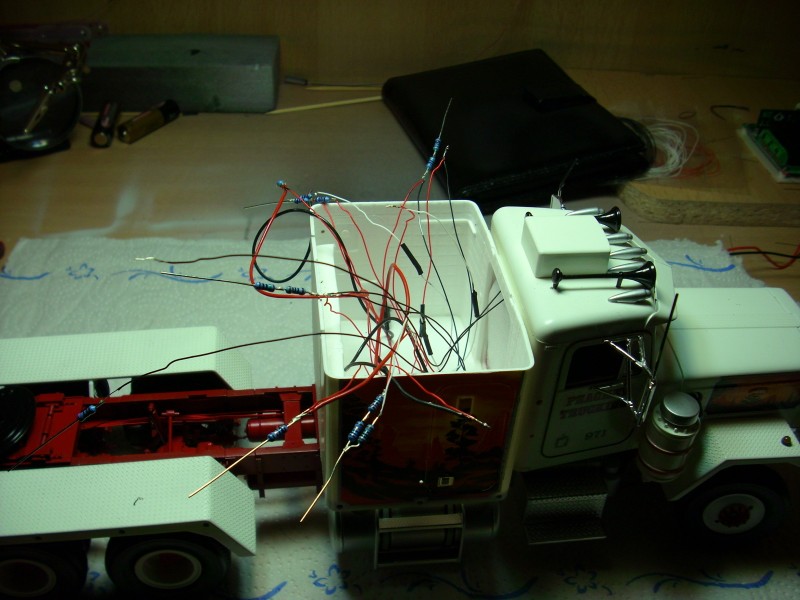

Kommen dann so an, sieht Chaotisch aus.............isses auch



Nur das Genie beherrscht das Chaos

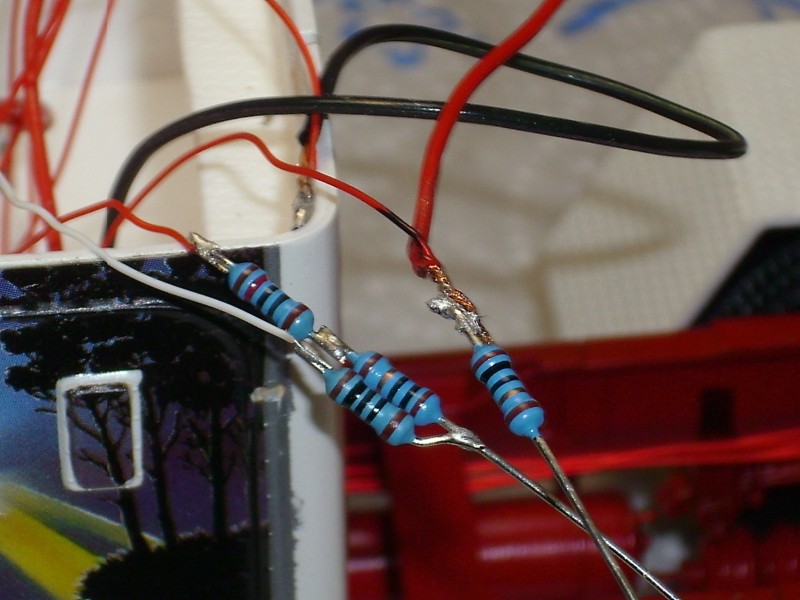

Jeweilige Beleuchtung mit passende Widerstände bestückt


Da ich nicht ALLE Widerstandsgrößen habe, addiere ich passende Größen, bis ich richtigen Wert habe und löte die in Reihe

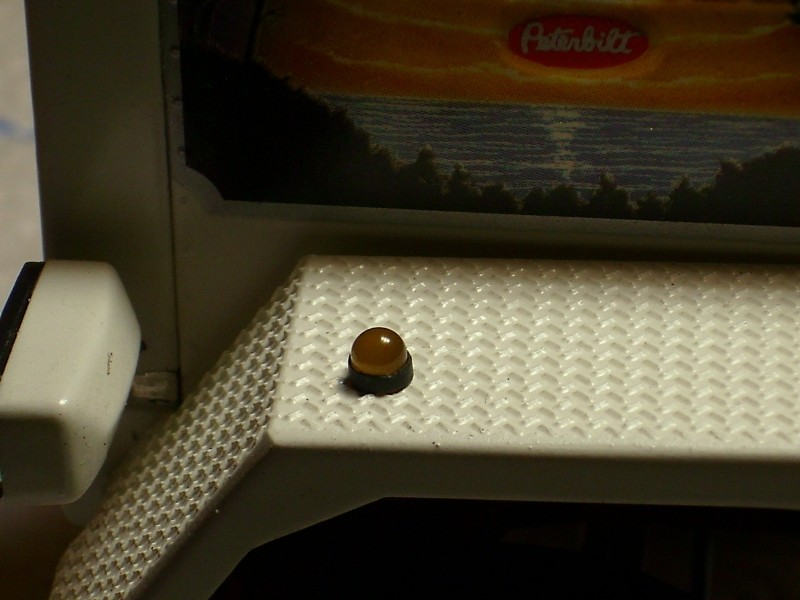

Genutzt habe ich 1,8 mm Leds in den entsprechenden Farben, nur die Blinker sind 3 mm.

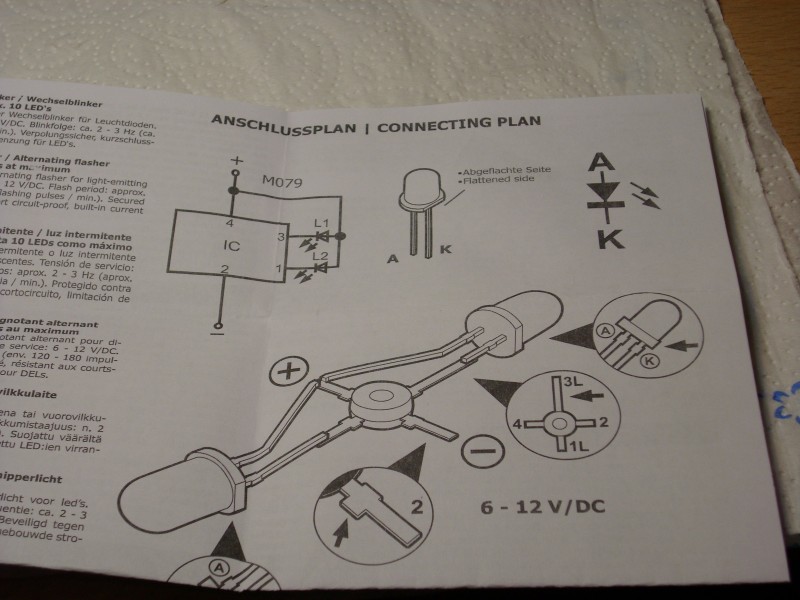

Damit die auch Blinken, diesen Blinkergeber verwendet


Zum Einsatz kommen
- je 2 LED´s 1,8mm weiß für Frontlicht links/rechts
- je 3 LED´s 1,8mm rot für Rücklicht links/rechts
- je 1 LED 1,8mm orange für Blinker hinten links/rechts
- je 1 LED 3mm orange für Blinker vorne links/rechts
- 24 LED´s 1,8mm blau für Begrenzungsleuchten
- 1 LED 1,8mm blau für Innenbeleuchtung

Die Beleuchtung habe ich folgend verkabelt:
Frontlicht links = 2 LED´s in Reihe
Frontlicht rechts = 2 LED´s in Reihe
Rücklicht links = 3 LED´s in Reihe
Rücklicht rechts = 3 LED´s in Reihe
Begrenzung links = 3x3 LED´s in Reihe
Begrenzung rechts = 3x3 LED´s in Reihe
Blinker links = 2 LED´s ( 1,8mm und 3mm ) an Blinkergeber
Blinker rechts = 2 LED´s ( 1,8mm und 3mm ) an Blinkergeber

Alles habe ich mit passende Widerstände für 9V bestückt, läßt sich aber ohne großen Aufwand auf z.B. 12V umrüsten.

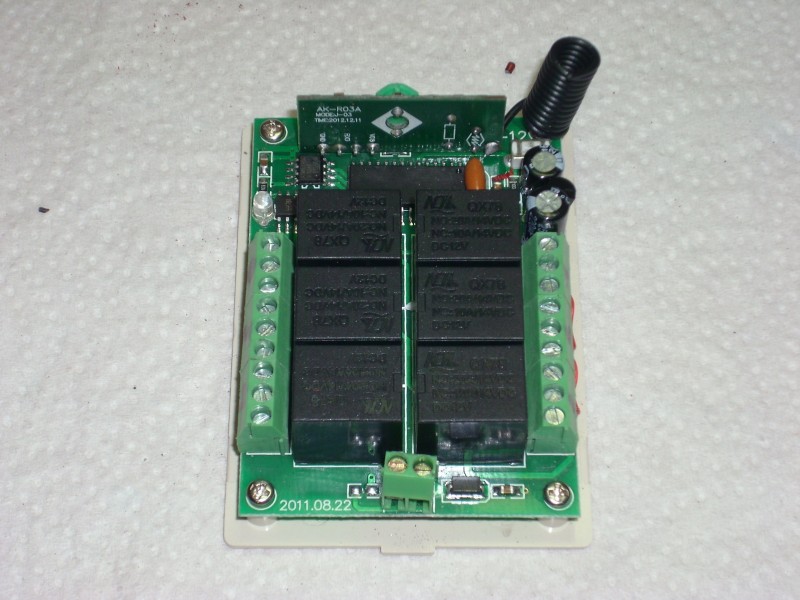

Diese Funkfernsteuerung kommt zum Einsatz, um jedes Licht seperat zu steuern

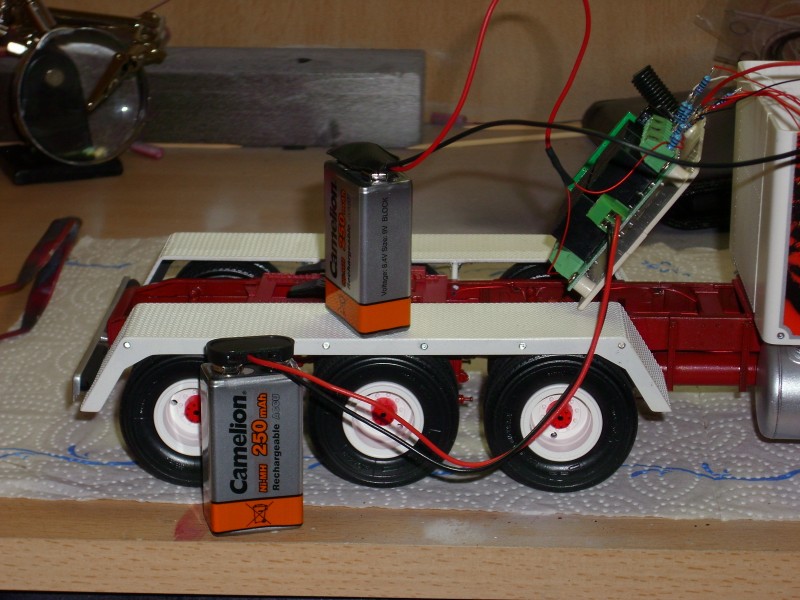

Fürs erste hab ich mich entschieden, die Versorgung mit 9V-Akkublöcken zu machen.
Dafür seperat für die Steuerung und die LED´s jeweils ein Akku genommen, damit sich der Verbrauch der LED´s nicht mit der Funktion der Steuerung beeinflußt.

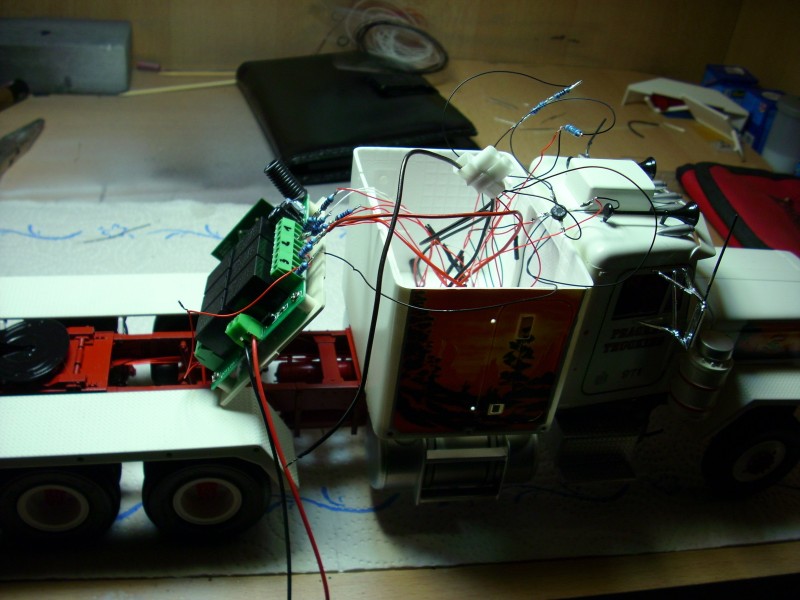

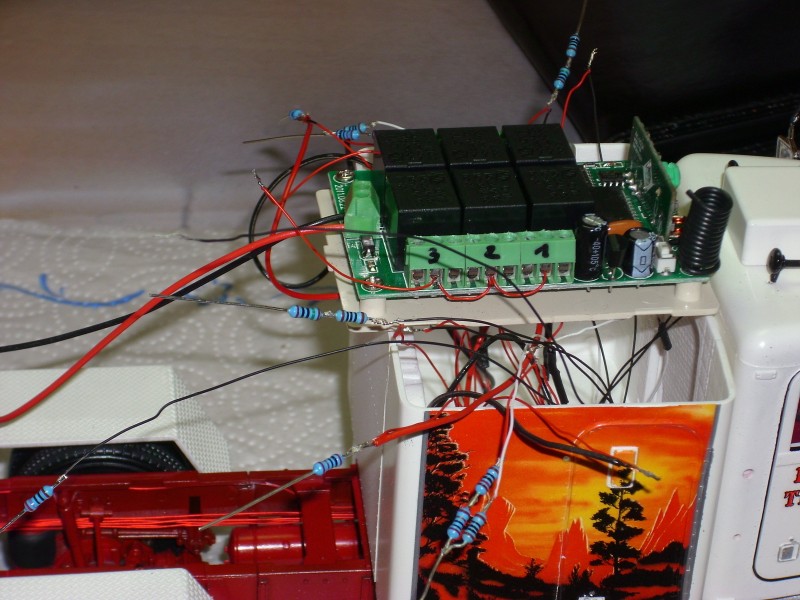

sieht schlimmer aus, als es ist
Angeschlossen hab ich Frontlicht und Rücklicht parallel an einem Relais, damit alles mit einer Taste auf Fernbedienung angeht.
Begrenzung auch alle parallel an einem Relais aus dem selben Grund
Blinker links und rechts haben ihre eigenen Relais bekommen, damit ich links und rechts einzeln blinken kann
Innenbeleuchtung auch einzeln geschaltet werden kann.

Zum Verständniss:
Taste 1 macht Front-und Rücklicht an/aus
Taste 2 macht Begrenzungsleuchten komplett an/aus

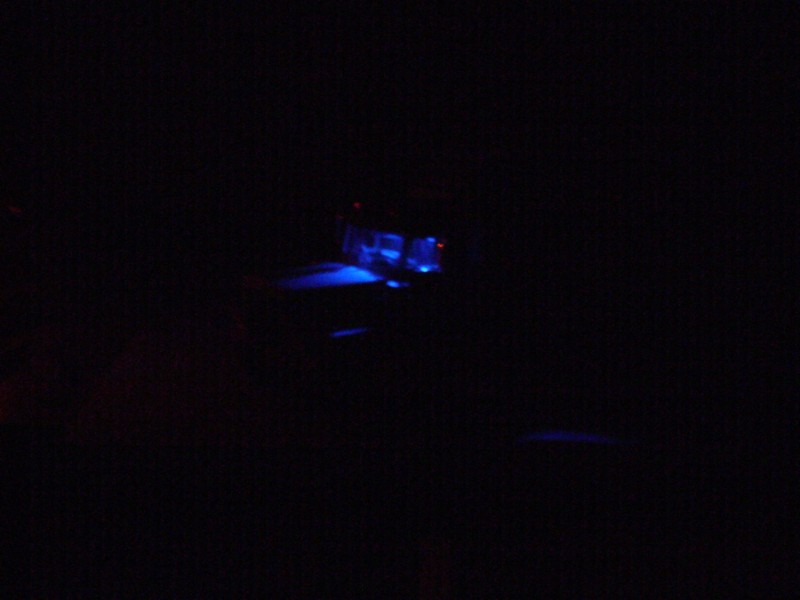

Taste 3 macht Innenbeleuchtung an/aus
Taste 4 macht Blinker links an/aus
Taste 5 macht Blinker rechts an/aus

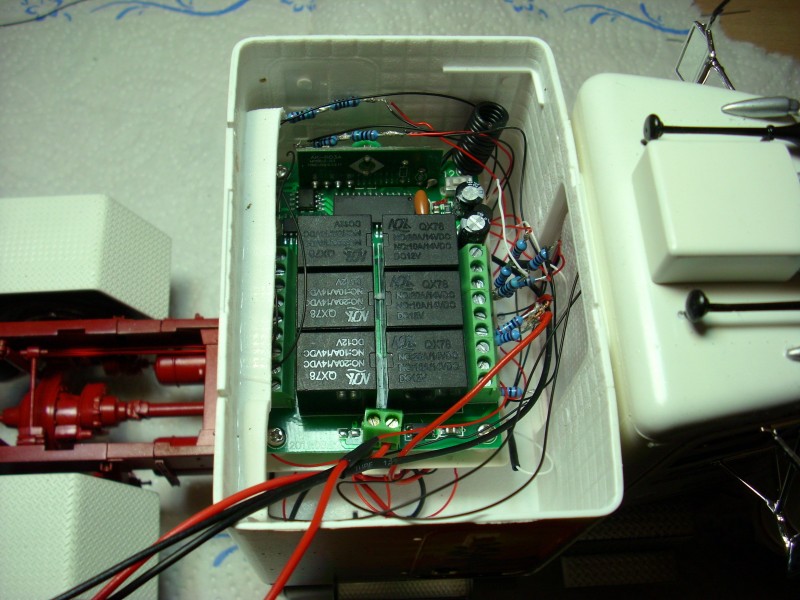

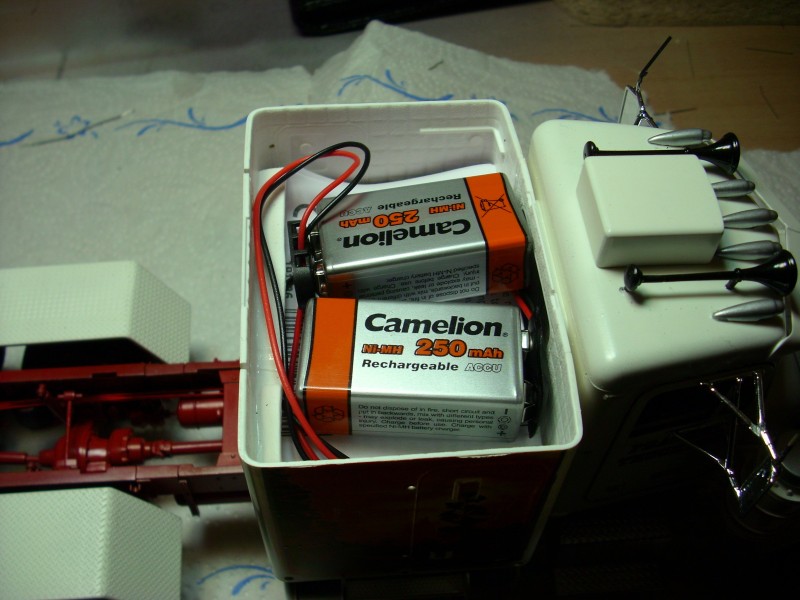

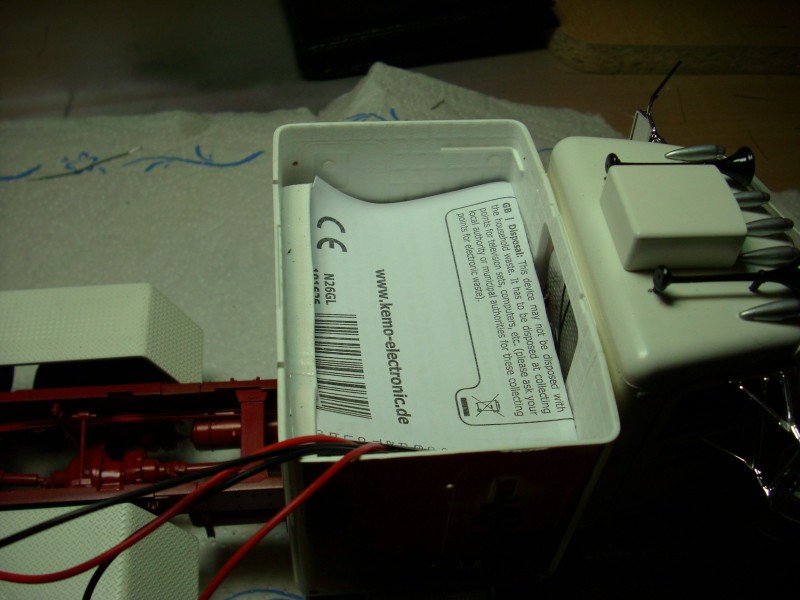

Steuerung in Sleeper verstaut und zum Schutz vor den Akkus hab ich einfach Papier zwischengelegt

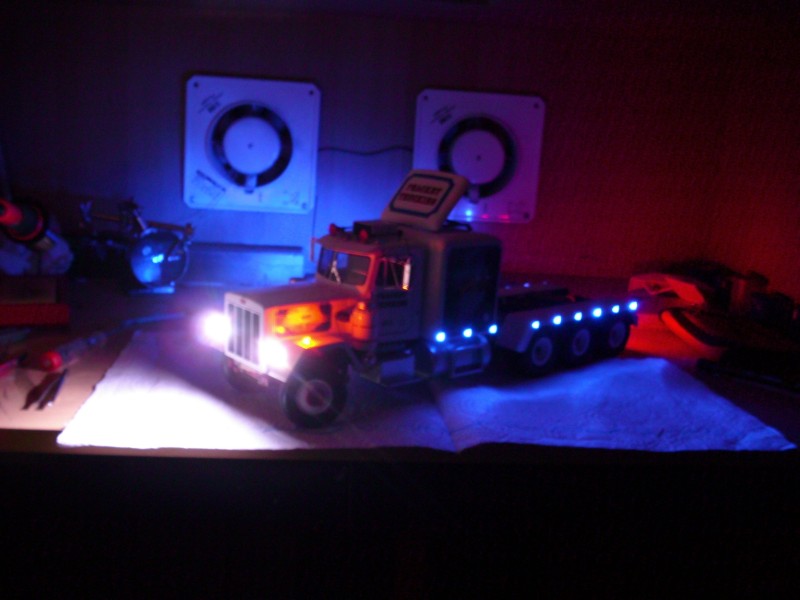

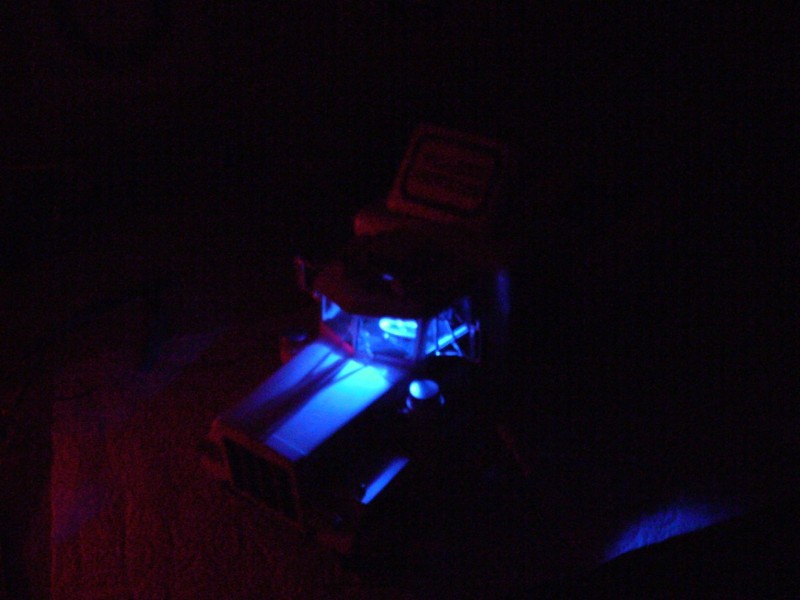

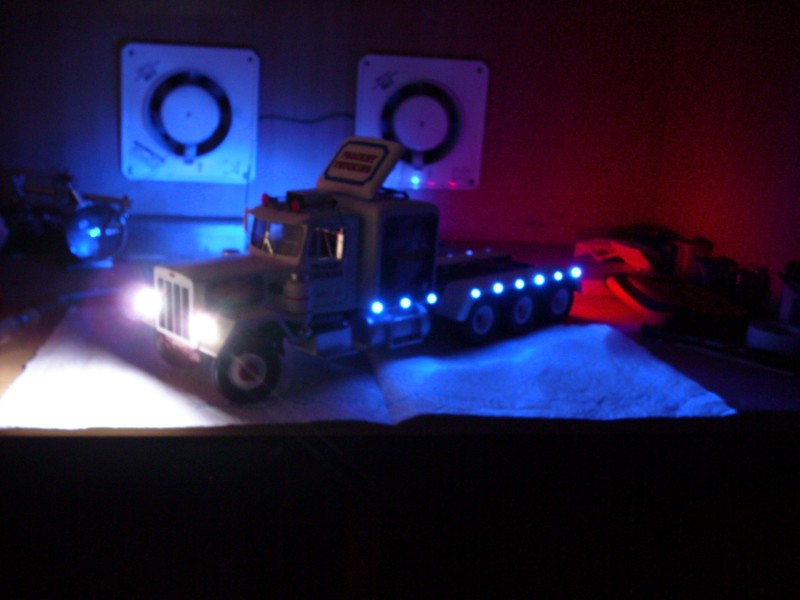

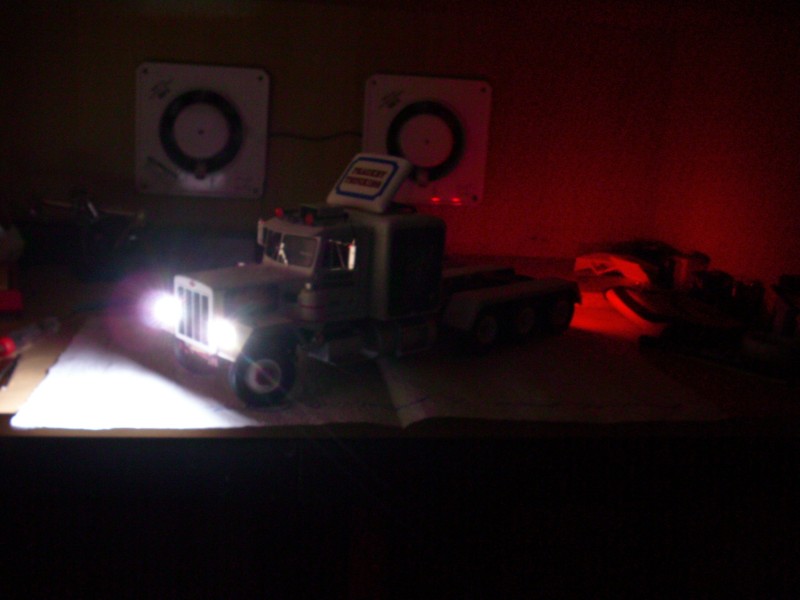

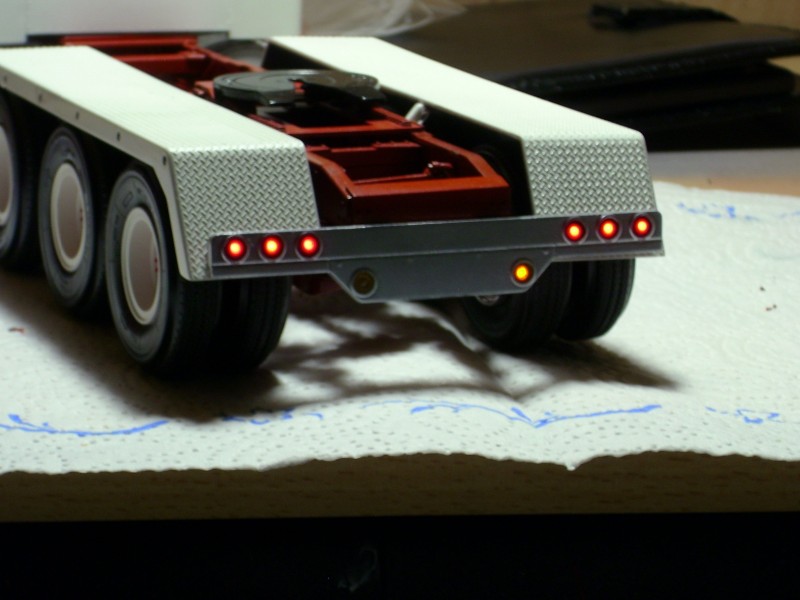

So, nun noch paar Bilder vom Ergebnis, läßt sich alles wie geplant einzeln schalten

Zitat von »racer_asl«

Aber : wenn du schon so gerne Schrumpfschlauch benutzt, hättest du die Widerstände mit den Lötstellen damit isolieren können

das hatte ich auch die ganze Zeit vor
Aber dann hab ich das vor lauter Erfolgs-Euphorie glatt vergessen
Werd ich aber noch nachholen

Zitat von »Truckoldi«

Schön geworden ist er, der kleine Weiße

Naja, sooooo klein isser gar nicht

Zitat von »Truckoldi«

das mit den Dachleuchten kannst du ja evtl. irgend wann noch beheben

Hab mir fürs nächste Projekt schon SMD´s bestellt, evtl. kommt mir ja noch ne Idee, wie ich die in dem verbauten Zustand in die Dachleuchten reinkrieg

Schön, daß er euch gefällt, hat auch Spaß gemacht, mit euren Kommentaren zu bauen

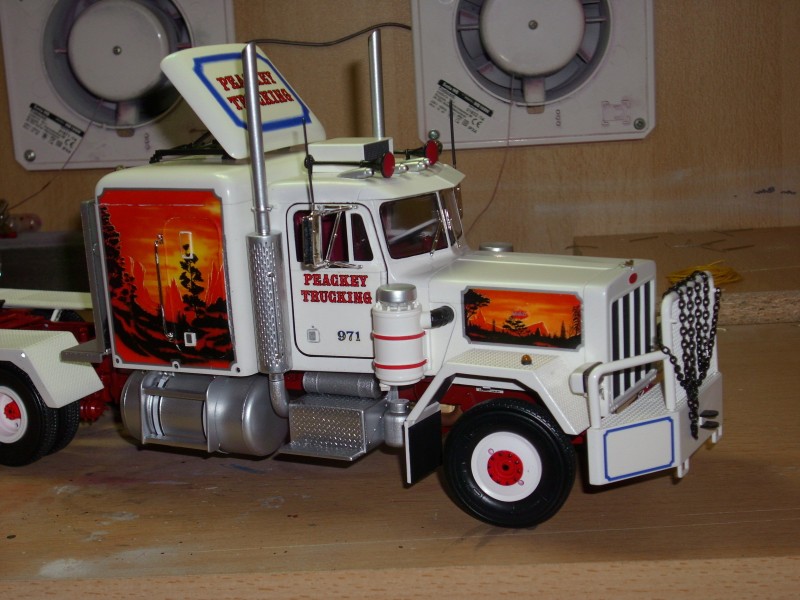

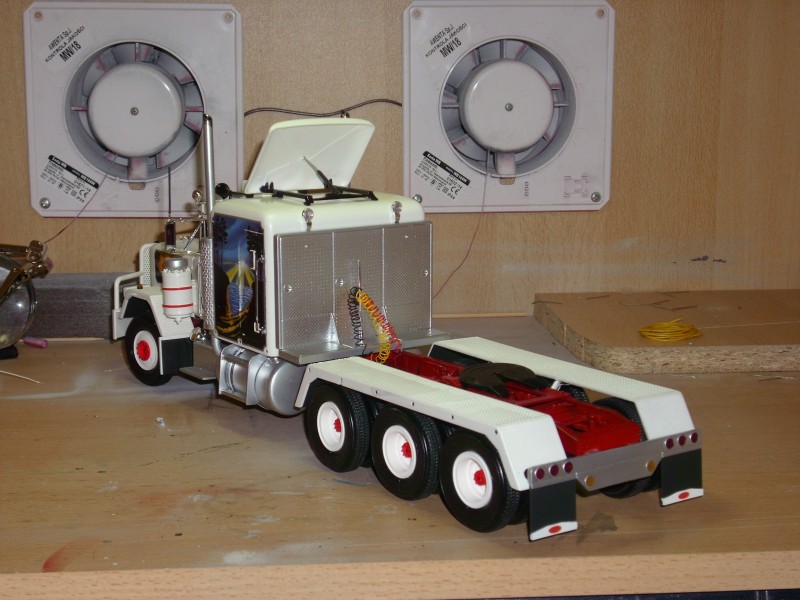

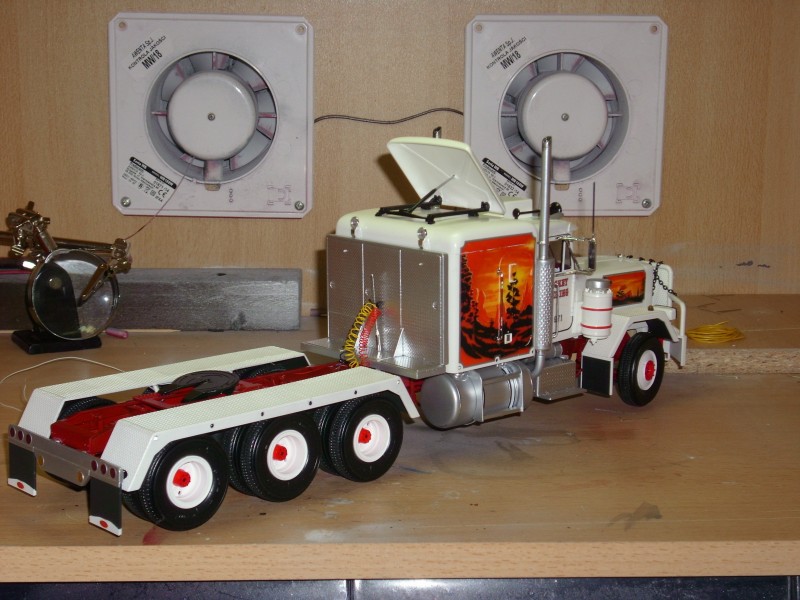

So, restliche Kleinteile montiert, somit ist der Bau Truck fertig

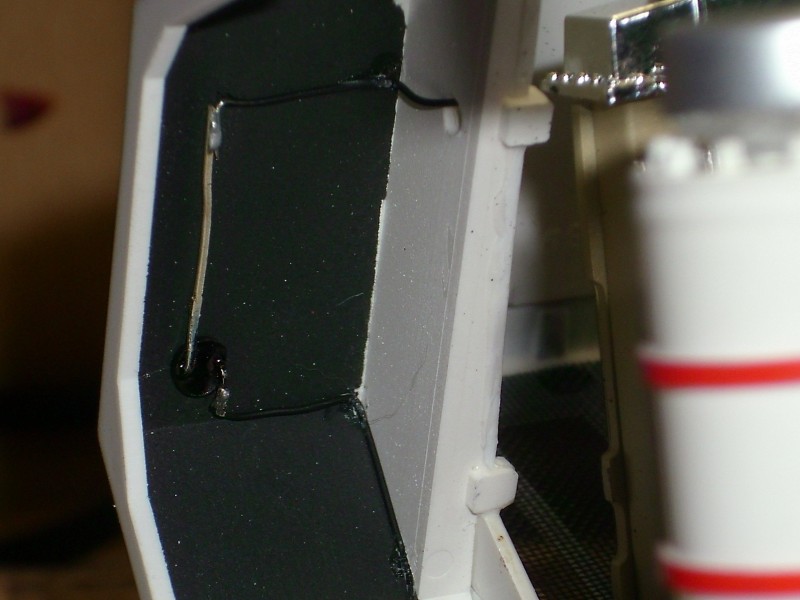

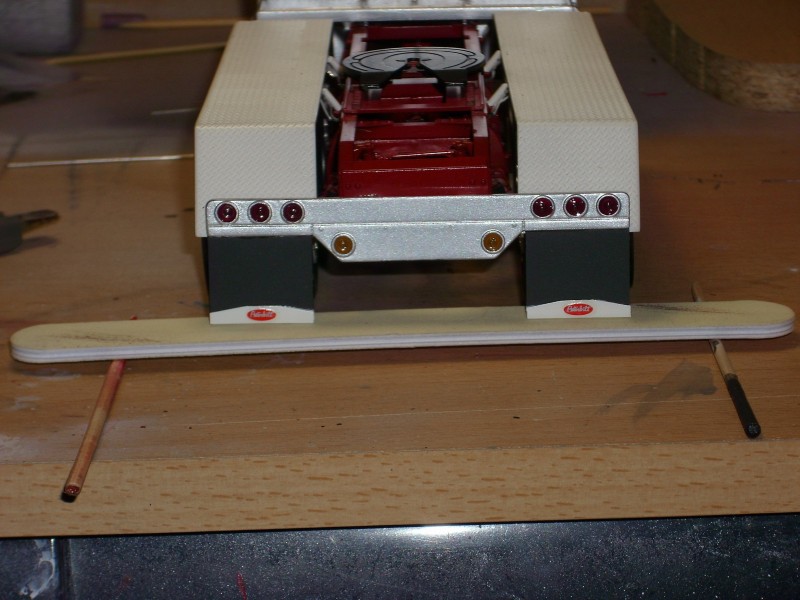

untere Chromkante hab ich weiß gemacht und mit Hilfe von Feilpad und Schaschlikspieß arretiert

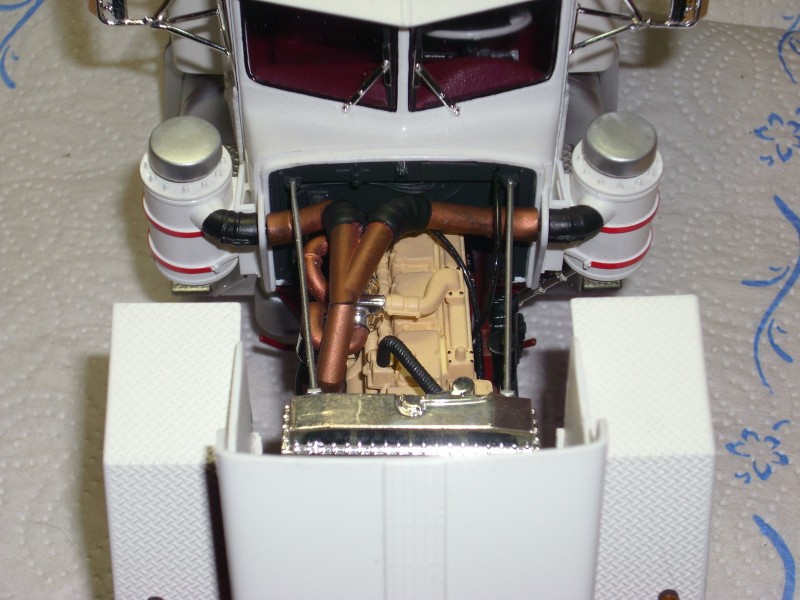

Motorraum auch komplett









Weitere Fragen oder Anregungen können gerne noch besprochen werden hier

Zitat von »The Cabover«

Hi Schrumpfschlauchkönig

Zitat von »The Cabover«

Bloß nie den Sleeper öffnen...bei dem Salat

Solange die Gummibänder nicht spröde werden und reissen, ist ja alles gut verschlossen

Solange ich die Beleuchtung mit Akku "befeuere", muß ich wohl oder übel öfters ran.
Hab mal Belastungstest gemacht
Beide Akkus zu Beginn voll geladen.
Alle Lampen an ( am Modell, nicht an mir )
Nach ca. 12 min fing die Begrenzungbeleuchtung im Takt der Blinker mitzublinken.
Wenn Blinker aus mach, alles gut, Begrenzung dann nur bisschen heller werden.
Hatte den Truck dann mit Front/Rücklicht, Begrenzungsleuchten und Innenbeleuchtung stehen und nach 2 Std. leuchtete immer noch alles
Zwischendurch mal an und ausgeschaltet, immer volle Funktion
Nach den 2 Std.fing dann aber die Stromversorgung wohl nicht mehr ganz zu reichen, weil ich z.B. Frontlicht ausschalten, aber dann nicht wieder an geht. Muß erst Begrenzung ausschalten, dann geht Frontlicht wieder und ich kann Begrenzung wieder zuschalten

Nach 2,5 Std. geht dann aber kein Licht mehr an nach dem ausschalten, nur Blinker gehen noch

Dies alles war mir aber ja klar, wurde da ja eingehend von guten Kollegen hier drauf hingewiesen.
Bin selber überrascht, daß überhaupt volle Funktion so lange angehalten hat

Zitat von »Truckoldi«

und dein BB war auch sehr gut und hat spaß gemacht ihn mit zulesen

Hab mich zwar ab und zu als Alleinunterhalter gefühlt, weil ziemlich viele Zugriffe im Verhältnis zu den Kommentaren
Aber dennoch freut es mich, daß der BB gut angekommen ist

Zitat von »Truckoldi«

wie Lang ist der Canadian eigentlich

Länge über alles beträgt 420 mm Soooooooo klein ist der Weiße nicht

Zitat von »Truckoldi«

Lach, nein klein ist der kleine Weiße so nun wirklich nicht und böse gemeint war das ja auch nicht

Hab ich auch nie böse aufgefasst, kann zwischen den Zeilen lesen

Zitat von »Truckoldi«

Nun gut ich bin gespannt was da als nächstes von dir zu sehen sein wird und egal ob ein von hier oder von über den Teich, ich schaue zu!

Wird schon von der anderen Teichseite sein
Nix gegen Euros, aber ICH PERSÖNLICH finde die eher langweilig.
Hab mal einen gebaut fürn Kumpel zum Jubiläum, der fuhr so einen.





Will nur zum Ausdruck bringen, ich KANN auch Euros bauen, WILL aber nicht

Hab ja den Peterbilt Wrecker 4 mal auf Lager, vielleicht wird der es ja. Den scheint hier in den letzten Jahren keiner fertig gestellt zu haben


Danke für euren Zuspruch, daß motiviert, so weiter zu machen, bzw. Verbesserungen durchführen

Zitat von »Truckoldi«

Mal ne Frage welchen Wecker hast du da, den drei oder den vierachser

Den 4-Achser "CanDo" viermal komplett und einmal "Bastelschrott" mit kompletten Aufbau. Wobei der Rest auch komplett ausschaut, so gesehen hab ich den sogar fünfmal

Zitat von »DominiksBruder«

Frage zum Schluss: hast Du nicht gleich eine Buchse für die Elektrik eingeplant um ein Netzteil anzuschließen? 9V sind da doch keine schlechte Wahl

Das ist ohne Probleme möglich, habe genug Löcher im Sleeperboden
Kann da ohne weiteres Kabel durchführen und anschließen.
Hab noch ne andere Idee im Kopf, aber dazu evtl. mehr beim nächsten BB

Zitat von »Poldi78«

Einfach nur klasse geworden der Peterbilt .

Danke
Bis auf die paar "Pannen/Rückschläge hat der Bau auch Spaß gemacht

Zitat von »FimoTom«

Hätte ich den Pete gebaut, hätte er mit einiger Sicherheit nicht so gut ausgesehen

Gib mir Knete inne Hand und ich krieg mal grad ne Wurst draus gerollt

Danke, daß dir gefällt, obwohl eigentlich ja gar nicht dein Gebiet ist

Zitat von »Skynyrd«

So...und jetzt bitte den passenden Trailer hinterher

Hab keine Trailer auf Lager

Zitat von »Skynyrd«

flüster mir bitte wo es diese Elektronikbauteile gibt

Gib einfach "Funkfernsteuerung" bei Google ein, da findest dann Angebote. Mußt halt bisschen stöbern, um nicht ein Vermögen auszugeben
Ich hab z.B. 4 Module noch auf Lager von verschiedenen Herstellern, weil ich nach Angeboten gesucht habe und deswegen ja auch das Problem mit dem Anschluß hier im BB hatte.
Hat sich aber ja geklärt, weil mir wegen dem BB geholfen werden konnte
Und die anderen Teile hab ich keine feste Bezugsquelle, ich stöber halt rum, bis ich passendes gefunden habe ( LED´s, Kabel, usw. )

Zitat von »Skynyrd«

Du,mein kommentar am Anfang Deines Bb war einwenig ironisch gemeint,habe irgendwie versäumt den hier " " anzufügen

Kein Problem
Hättest aber ja schon eher aufklären können, bzw. erst überlegen und dann schreiben

US Truck-Gruß,

Emanuel

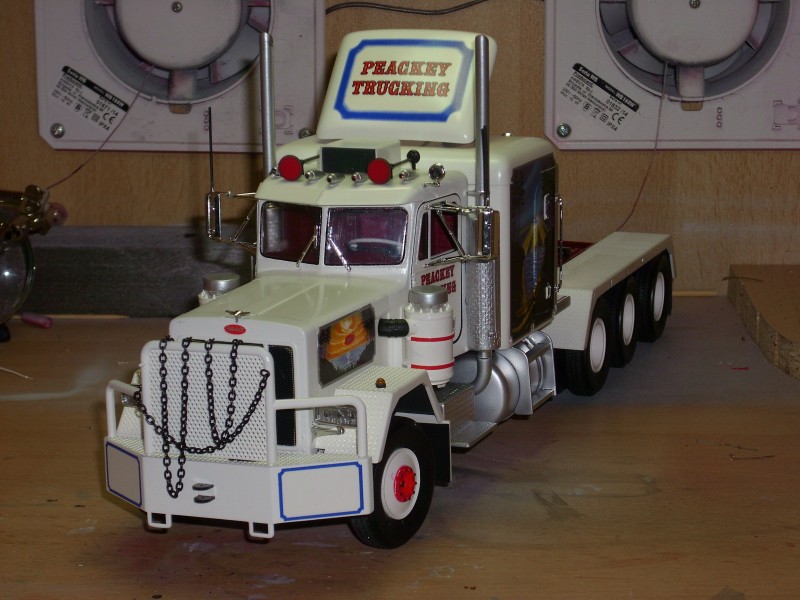

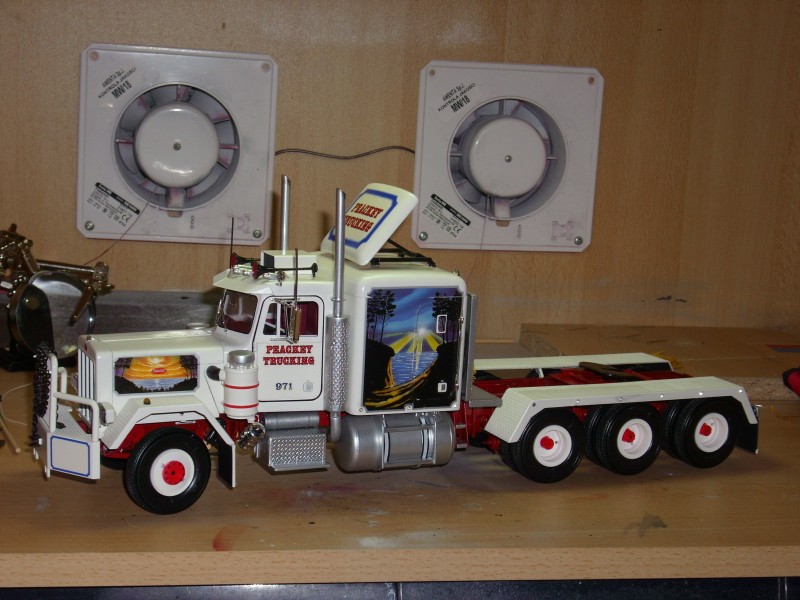

Hier seht ihr das fertige Produkt
Peterbilt Canadian Hauler

Zitat von »MaxHeadroom«

Ansonsten hab ich einiges aus deinem BB gelernt.
Danke!

Bitte Dafür war der BB ja auch gedacht

Zitat von »MaxHeadroom«

Wenn ich aber doch einen Einwand machen darf: Mir glänzen die Reifen zu sehr.
Ich werde meine mattieren, das sieht realistischer aus; und das Profil werde ich mit einem Hauch dunklem Grau abwischen um damit den Gummi der Laufflächen der Reifen etwas rauher darzustellen.

guck mal hier Im Bau: Frightliner FLC

Zitat von »MaxHeadroom«

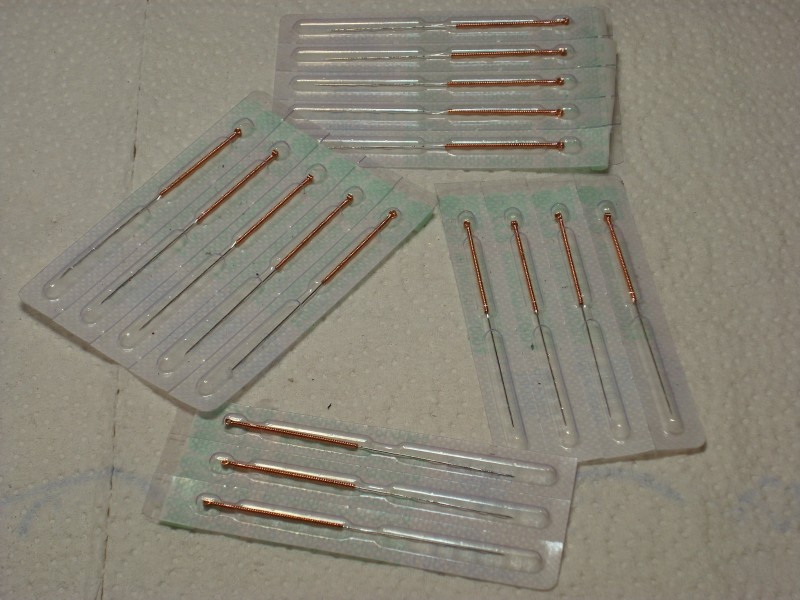

Um Antennen zu machen hab ich mir über ebay Akupunkturnadeln für recht kleines Geld besorgt (100 St. für 3 oder 4 €)

Ich hab nen paar umsonst, hat mich nur höfliche Frage beim Orthopäden gekostet

Zitat von »MaxHeadroom«

(Ich beschaffe es mir selbst bald!)

Dann mal los und zeitnah Ergebnisse liefern
Kann ich dann bei meinem jetzigen Projekt nutzen

Zitat von »MaxHeadroom«

Ich hoffe, meine Tips gelten nicht als unerlaubte Werbung!

Auf keinen Fall !!!
Hilfe, Tips und Tricks doch jederzeit willkommen

Zitat von »MaxHeadroom«

oder hast du das beim Freightliner zum ersten Mal gemacht

Genau so sieht es aus
Bei dem Bau experimentiere ich son paar Dinge
Dein "Chrom-Puder" kommt mir da genau Recht
Nur weiß ich nicht, wo und wie ich bestellen kann, die Übersetzung auf der Seite nicht grad das beste deutsch ist
