Hallo Modellbauer,

der ein oder andere ist ja schon gespannt auf den Trailer...

Zitat von »frankfunke«

Bin total gespannt auf den Trailer und das Gesamtbild.

Zitat von »Mike_K«

Ich freu mich schon auf den Trailer.

Zitat von »Berni«

...hoffe das über den Auflieger ein ebenso spandender und ausführlicher BB kommt.

Zitat von »Patrick_487«

Da bin ich schon sehr gespannt was du aus dem Trailer machst.

Es wird auch über den Trailer einen Baubericht in gleicher Form geben, d.h. ich werde diesen Bericht hier einfach fortsetzen. Der Trailer ist auch noch nicht begonnen. Ich habe mich nämlich dazu entschlossen, nicht die Bausatzvariante zu bauen, sondern einen Curtainside-Trailer hinter den Actros zu hängen. Der bekommt natürlich ein DB Schenker-Design. Mal sehen ob der Bausatz unterm Weihnachtsbaum liegt...

Hier ist also erst mal Baupause, aber nächstes Jahr gehts hier weiter.

Schöne Grüße
Henning

Hallo Modellbauer,

da der Weihnachtsmann ein anderes Modell gebracht hat (man soll halt nicht zu viel auf seinen Wunschzettel schreiben) war ich soeben einkaufen und habe einen Curtainsidetrailer bestellt. Es wird hier also in Kürze weiter gehen

Schöne Grüße
Henning

Hallo Hermann,

ich freu mich, dass Dir mein Actros gefällt!

Zitat von »Woefdram«

Wie lange dauert Kürze?

Die Kürze dauert eine DHL-Lieferung

Schöne Grüße
Henning

Hallo Modellbauer,

diesmal hat es bei DHL nicht mit den 24 Stunden geklappt, das Paket war einen Tag länger unterwegs. Macht aber nix, heute lag es in der Packstation. So kann es also hier dann weitergehen:

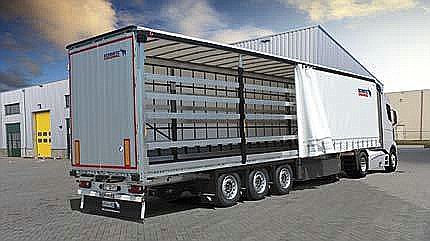

Während der bastelfreien Urlaubstage habe ich mir überlegt, was ich aus dem Trailer machen will. Klar ist natürlich das Design - statt dem Pegasus-Pferdchen soll es ja ein DB Schenker Trailer werden. Und damit das ganze Teil nicht so eintönig daherkommt möchte ich versuchen, eine Seite des Trailers teilweise geöffnet darzustellen. Hauptproblem dürfte hier die Darstellung des zusammengeschobenen Vorhangs sein. Wenn man reinschauen kann muss natürlich auch das Innenleben dargestellt werden, also zunächst mal die inneren Rahmen und Verstrebungen. Und dann soll noch ein wenig Ladung rein. Was genau, habe ich mir noch nicht überlegt. Auf jeden Fall braucht es ein paar Europaletten. Hier habe ich schonmal mit der Recherche begonnen.


Mal sehen, was dann auf die Paletten, bzw. Ladefläche kommt. Ich werde jetzt erstmal den Rahmen zusammenbauen und mir nebenher weitere Gedanken zum Innenausbau machen. Bin schon im Internet auf Bildersuche. Falls jemand ein paar Detailfotos vom Inneren eines Curtainsiders hat - immer her damit

Ich würde mich freuen, wenn Ihr auch Teil 2 meines Bauberichtes so prima begleitet wie die erste Runde!

Schöne Grüße
Henning

Hallo zusammen,

vielen Dank für Eure Kommentare, Bilder und Tipps! Klasse dass Ihr hier dabei seid! Ich werde mir die verschiedenen Bezugsquellen für Paletten mal Anschauen (Das Selberbauen halte ich aber auf jeden Fall auch im Auge)! Danke für das Foto-Angebot Ermel!

Schöne Grüße
Henning

Hallo Modellbauer,

ich habe begonnen, den Trailer zu bauen.

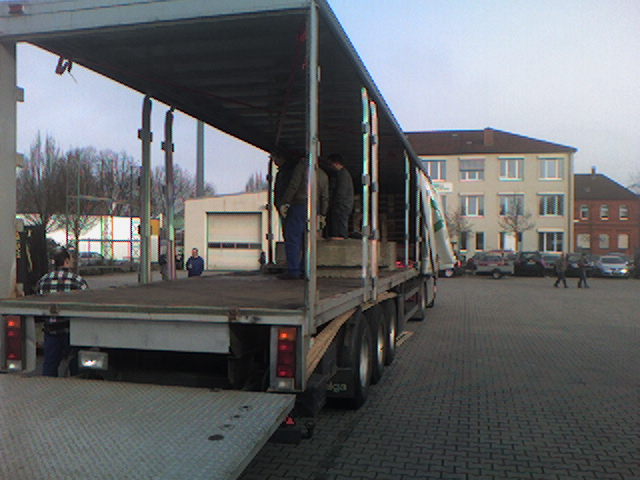

Das sind interessante Bilder Ermel! An so ein spezielles Ladegut hatte ich auch schon gedacht. Ich möchte aber auf jeden Fall nur eine Seite geöffnet darstellen. Dann kann man das Modell von zwei Seiten betrachten und hat zwei verschiedene Eindrücke. Einmal das gesamte Gespann auf Fahrt und einmal die geöffnete Seite mit Ladung. Aber da kann sich ja trotzdem so ein Ladegut hinter verbergen, das ist dann halt der Moment, wie der Trailer gerade geöffnet wird...

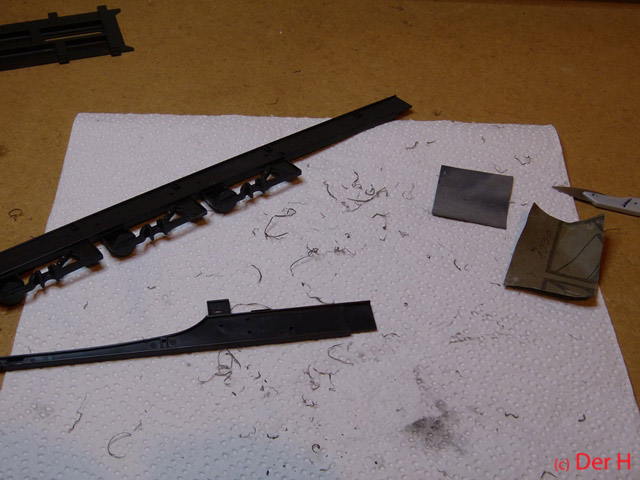

Nun aber zu dem Baubeginn des Trailers! Ich habe zunächst die Rahmenteile versäubert, da waren einige Formtrennnähte zu entfernen! Mit Schaben (mit einem alten Skalpell) und Schleifen ging das aber recht fix.

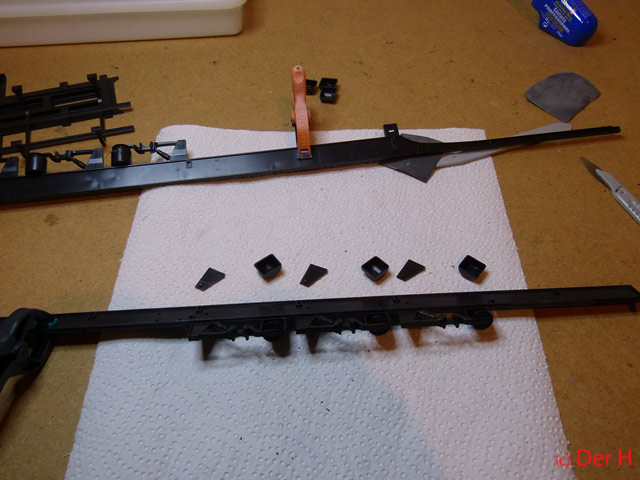

Dann wurden die beiden Teile der jeweiligen Längsträger verklebt und die jeweilige Innenseite vervollständigt.


Im ersten Bauschritt soll der Pinn, mit der der Trailer angehängt wird eingebaut werden. Allerdings ist hier keine genaue Position vorgegeben, damit der Trailer an unterschiedlichen Zugmaschinen verwendet werden kann.


Wie ermittel ich denn die richtige Position? Ich wollte jetzt erst mal den Trailer soweit bauen, dass ich eine Stellprobe machen kann. Aber was ist dann der richtige Abstand zur Zugmaschine? Einfach so nach Augenmaß, so dass das Gespann noch um die Kurve kommt oder gibt es noch andere Anhaltspunkte?

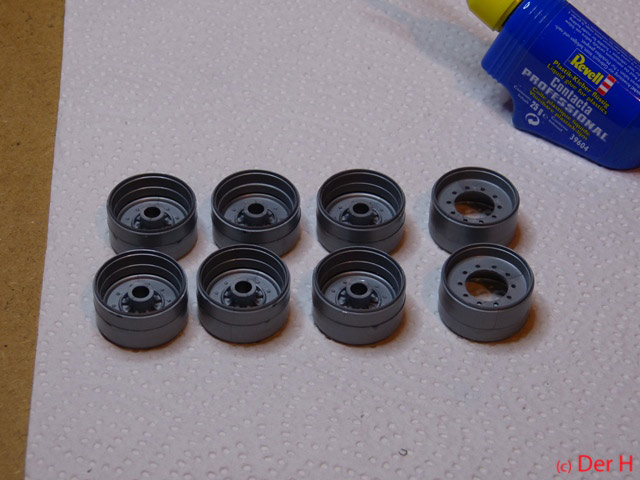

Als nächstes habe ich schon mal die Felgen gebaut, da kommen ja inklusive der Ersatzräder einige zusammen. Besonders liebevoll sind die Felgen nicht gestalltet...

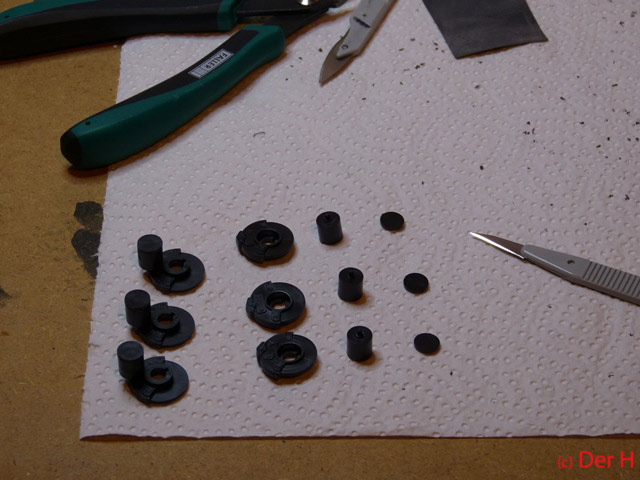

Dann wurden noch die Bremsen, die aus jeweils drei Teilen bestehen, zusammengebaut und einige Anbauteile für den Rahmen vorbereitet. Hier muss zum Teil noch geschliffen werden...




Bevor ich den Rahmen zusammenbaue werde ich noch die Nähte der beiden Längsträger verspachteln und Verschleifen. Da ja jeder Längsträger aus zwei Teilen besteht ist hier ein deutlicher Ansatz zu sehen.... Immerhin ist mir beim Zusammenkleben der Längsträger mal die Dimension des Trailers bewusst geworden - ist ja doch was anderes, wenn die Teile auf dem Tisch liegen, als wenn man ließt 58 Zentimeter!

Soweit für heute. Eure Anmerkungen, Kritik und Tipps sind wie immer herzlich willkommen!

Schöne Grüße
Henning

Hallo zusammen,

und danke für Eure Beteiligung!

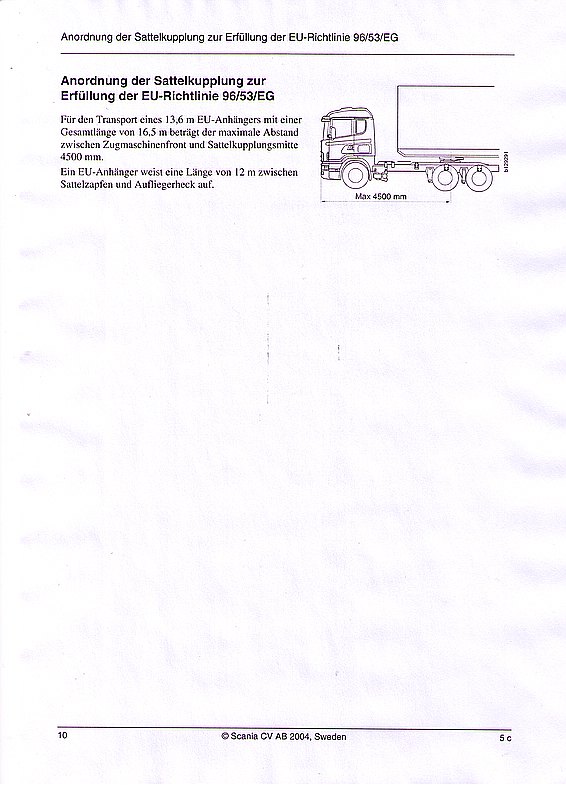

@Bernd und Berni: Danke für die Tipps! Hätte ich mir ja denken können, dass es da auch eine EU-Verordnung gibt

@Patrick: Schön, dass Du hier da bei bist, ich freu mich, dass Dir der Actros so gut gefällt! Den Containertrailer mit den Container wollte ich verkaufen. Falls Du sowas suchst kannste mir ja n PN schicken

@Frank: Für die Plane habe ich noch keine konkrete Idee. Ich muss mich da mal auf die Suche nach einem passenden Material machen. Vielleicht ist ja bis ich dahin komme Deine Idee schon weiter fortgeschritten

Schöne Grüße
Henning

Hallo Axel,

vielen Dank für den super Link! Die Seite ist klasse für einen LKW-Laien wie mich! Da kann ich ja noch einiges lernen!

Schöne Grüße
Henning

Hallo Modellbauer,

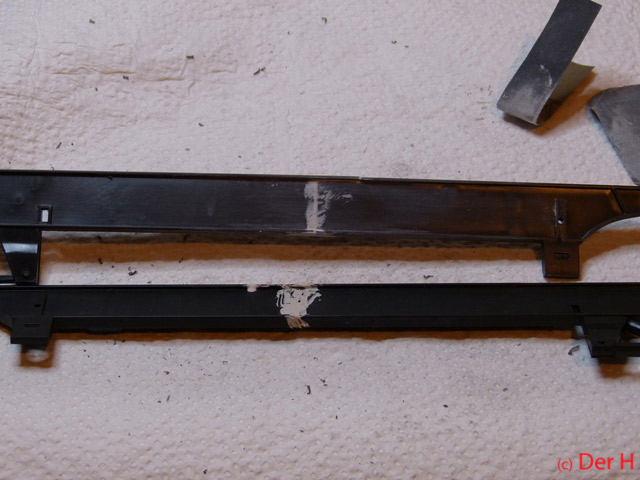

ich hab an dem Trailer weitergebaut. Zunächst hab ich die Nähte an den Längsträgern gespachtelt und geschliffen.

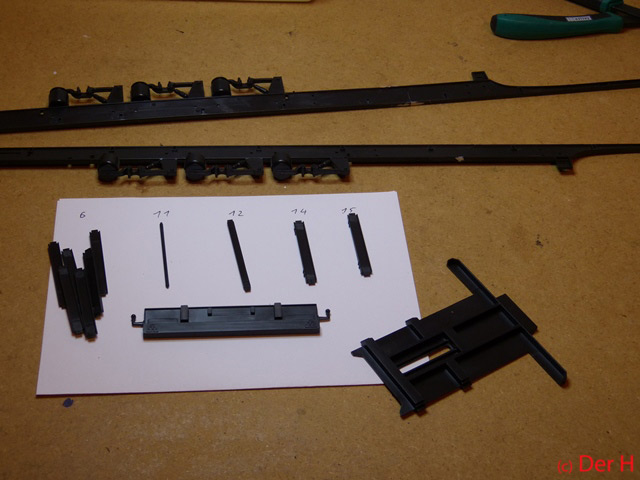

Dann habe ich alle Teile vorbereitet, die benötigt werden um den Rahmen zusammenzusetzen.


Und dann gings los. Es müssen neben dem Kopfteil diverse Querstreben eingesetzt werden.

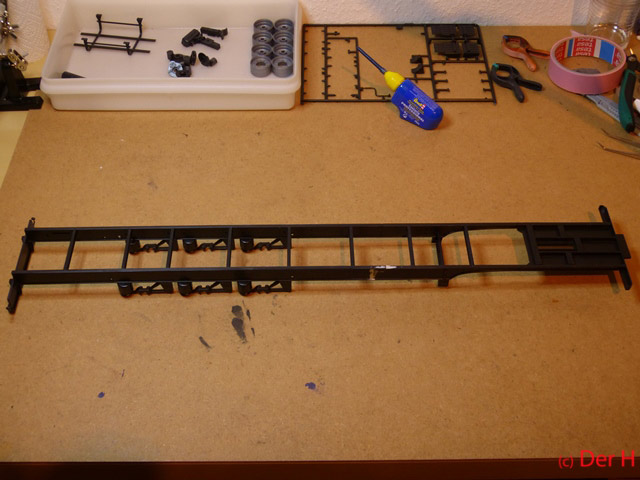

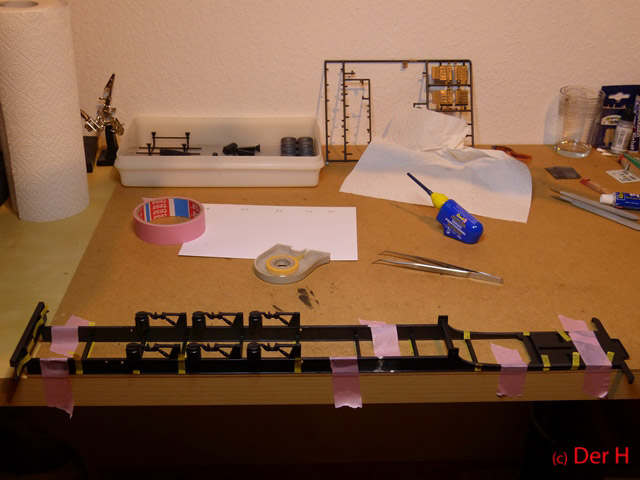

Also wurden alle Querstreben zügig nacheinander weg eingesetzt und dann der zweite Längsträger dagegen gesetzt. Um das ganze schön gerade auszurichten wurde es kurzerhand am Tisch festgeklebt.


So schaut das Ergebnis aus:


Schöne Grüße
Henning
