Moin zusammen,

Danke dir Ray, der grüne Fleck wird so aber nicht bleiben, ist ja noch zu sauber.

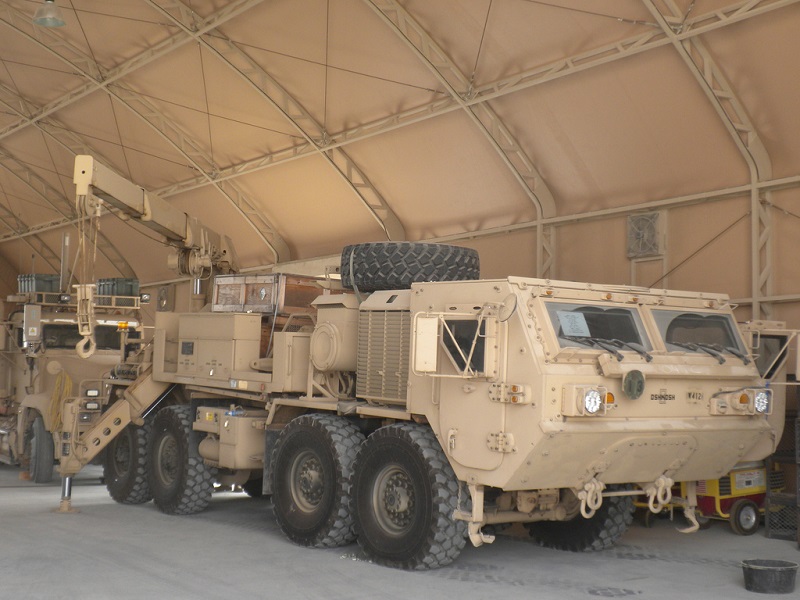

Vielen Dank Jan, sagen wir es mal so, der Eindruck ist ein anderer wenn man selber vor so einem Fahrzeug steht, da wirkt das viel höher und wuchtiger.

Danke dir Gustav, freut mich wenn es dir gefällt.

Herzlichen Dank Bernd, stimmt beides, was du schreibst.

Danke Ingo, aber wie es so ist, an einem Tag läuft es und am anderen nicht, na ja nicht so gut.

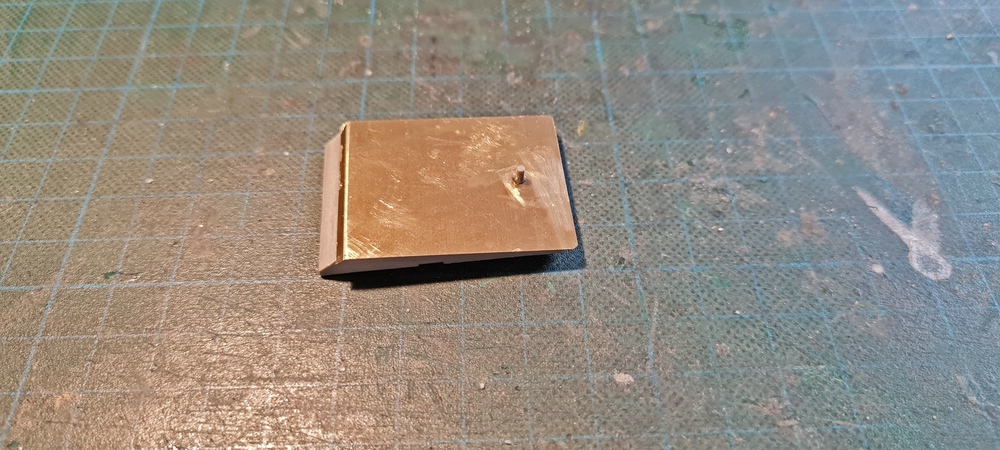

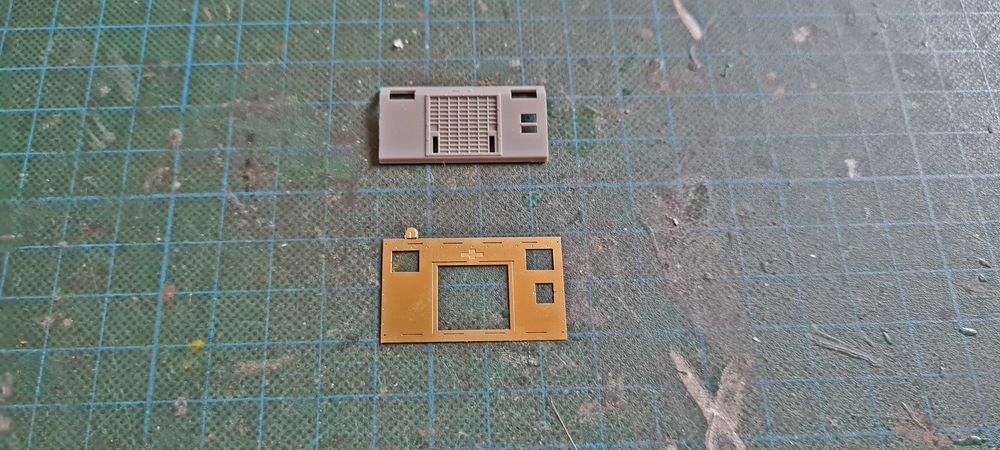

Also wieder etwas weiter, so langsam fügt sich die Kabine zusammen. Der nächste Punkt war ja, das vordere Blech, aus Plastik durch eins aus Metall, Messing zu ersetzen. Ich habe auch das Plastikteil abgemacht, es diente mir als Referenz für das biegen des Messingteiles.




Von inne wurden noch zwei Messing streifen zum Verstärken eingeklebt, leider ohne Bild, von außen kam noch der Firmenschriftzug dazu, der Kühlergrill und eine schmale Stange im rechten offenen Feld.




Dann wurde das Messingteil an die Kabine geklebt.

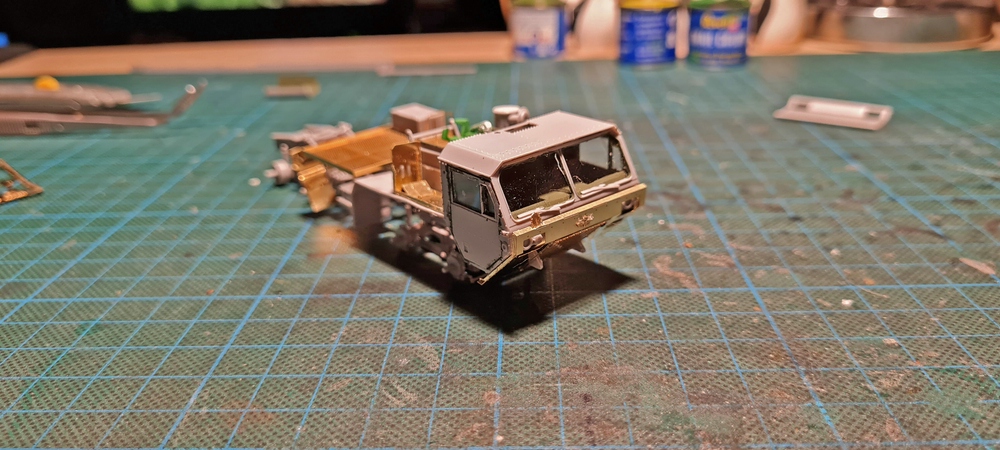

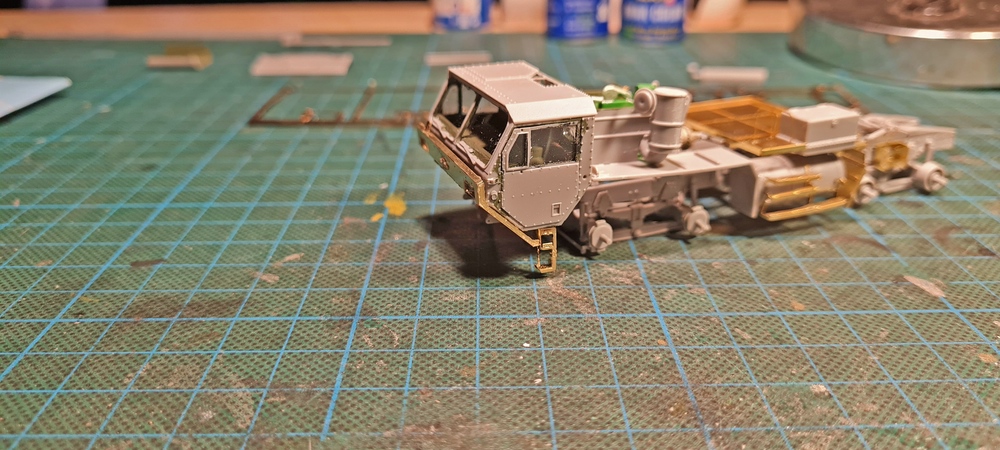

Nachdem das soweit fest war, kam eine Passprobe am Fahrgestell.




Nun sind fast alle Teile aus dem ersten Teil, des Zubehör Sets verbaut, aber eben nur fast.




Einige Teile bleiben übrig, wie Trittstufen, andere wie das Sicherungsband für den Ersatzreifen kommen später noch dran.

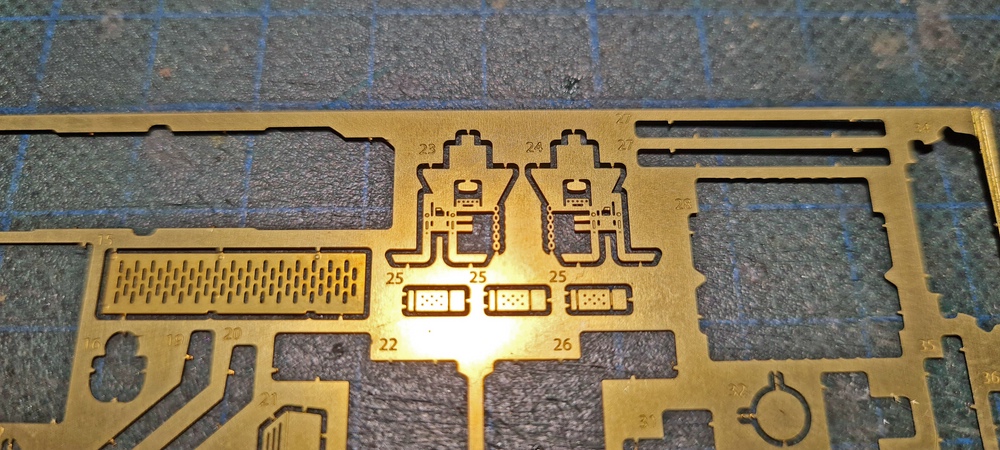

Aber es fehlen noch die Einstiege für die Kabine, das sind diese beiden Teile hier, die Teile 23 und 24, dazu noch je ein Teil 25.



Das ist dann für heute geplant, dann kann gewaschen werden, danach noch Scheiben abdecken und wenn alles klar geht wird morgen grundiert.


LG Bernd

Moin allerseits,

Danke dir Sascha, aber mir bleiben ja noch die Bilder, auch wenn das später unter der Grundierung und der Farbe verschwindet.

Jetzt geht es um die letzten beiden PE-Teile, die noch für die Zugmaschine zu biegen sind, die Aufstiege an der Kabine.
Noch platt und zweidimensional sieht das noch so aus.

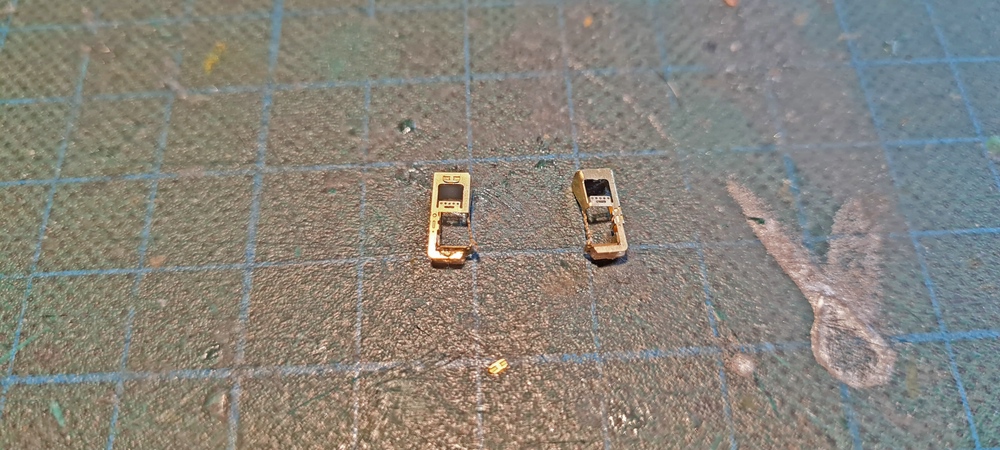

Fertig zurecht gebogen dann so, erst mal mit dem obligatorischen Centstück und dann auch mal ohne dieses.




Dann schon an ihrem Platz unter der Kabine.

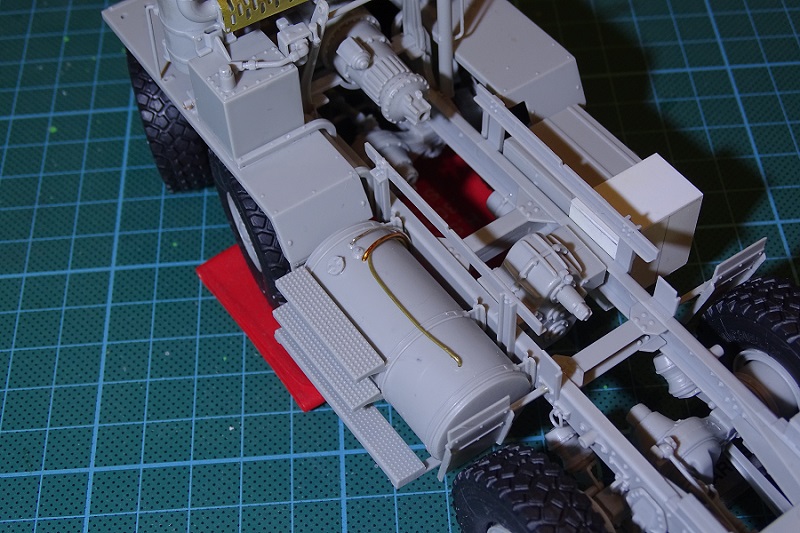

Und nu richtig herum und auch schon am Fahrgestell.




Jetzt fehlt nur noch das Hitzeschutzgitter am Auspuff und dann war es das auch schon mit der Ätzteilschlacht an der Zugmaschine.
Als nächstes wird gewaschen, Fenster abgedeckt und Grundiert. Dann kommt die nächste Ätzteilschlacht, die am Trailer, weniger Teile werden das auch nicht, als an der Zugmaschine.


LG Bernd

Moin allerseits,

Danke Ronald, bei meiner Zugmaschine bin ich damit aber nun durch und es sind soweit alle dran, na ja fast alle ein Teil fehlt noch.

Tolle Arbeit Sascha, die du da an deinem Fahrgestell machst, Leitungen zieh ich nicht einmal in Erwägung, das ist bei mir alles viel zu klein.
Diese Haltestange für den Kran, habe ich zwar auch, nur vom Kran selber ist weit und breit nichts zu sehen, ich schaue mir das bei dir dann an und entscheide dann ob ich da noch was bauen werde, ansonsten fällt er einfach der Zensur zum Opfer.
Aber sehr schön das man nun auch bei dir sehen kann das es mit dem Bau voran geht.

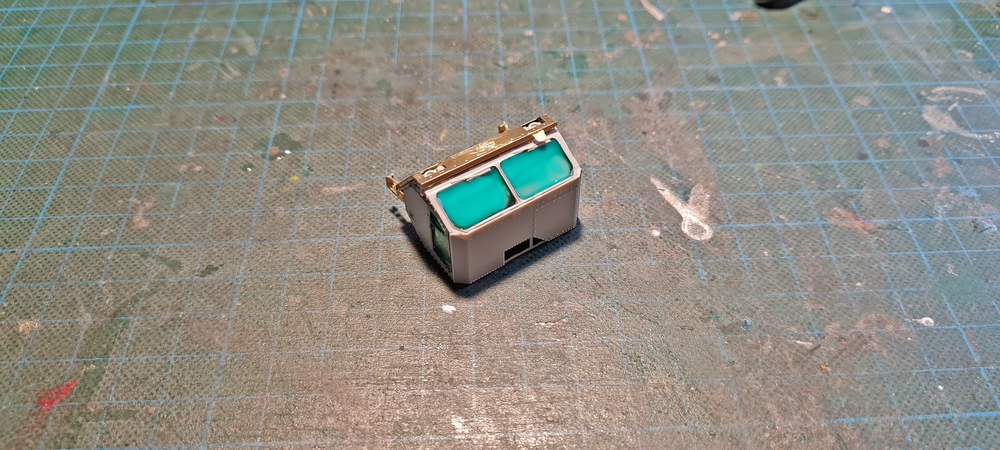

Ansonsten geht es bei mir nun auf die Grundierung zu, dafür habe ich gestern schon mal die Fenster mit flüssig Maskierung bearbeitet.

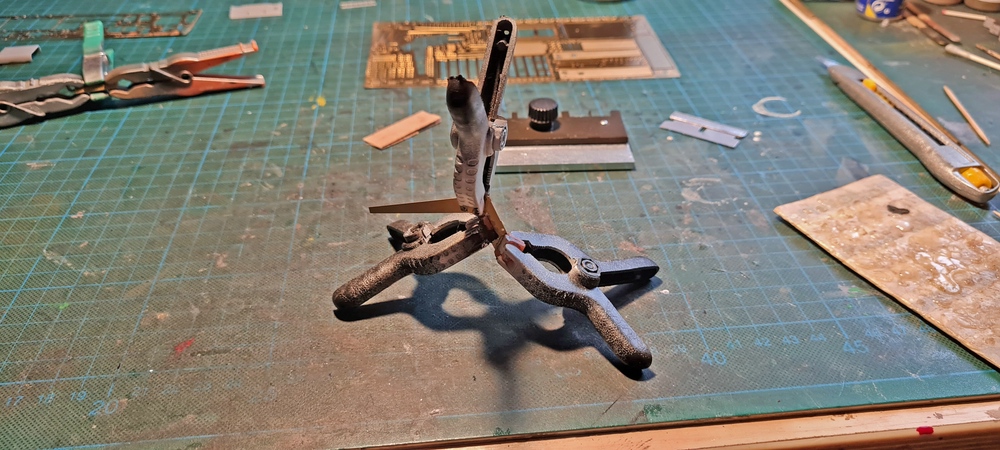

Dann kam noch das Hitzeschutzgitter an den Auspuff, hier haben drei Wäscheklammern beim anbringen geholfen.




Und fertig, nein leider noch nicht, da muss an einem Ende noch ein Deckel drauf, dann fertig.

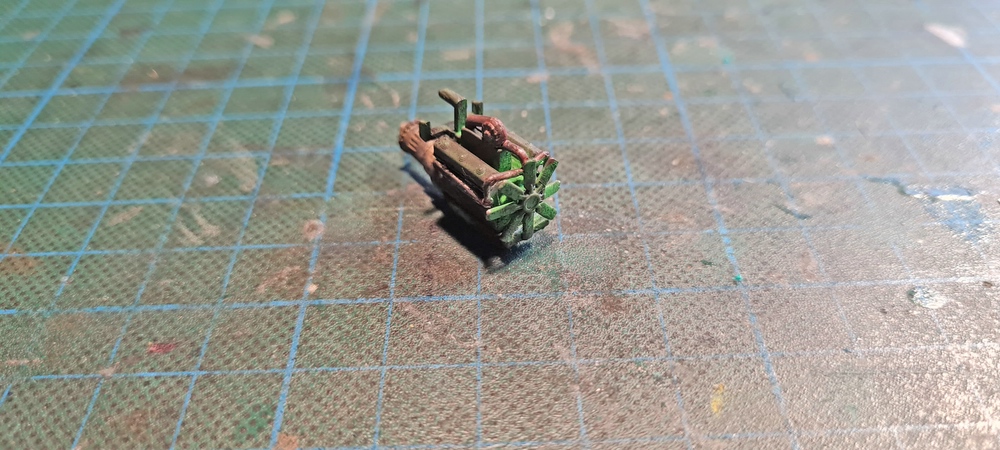

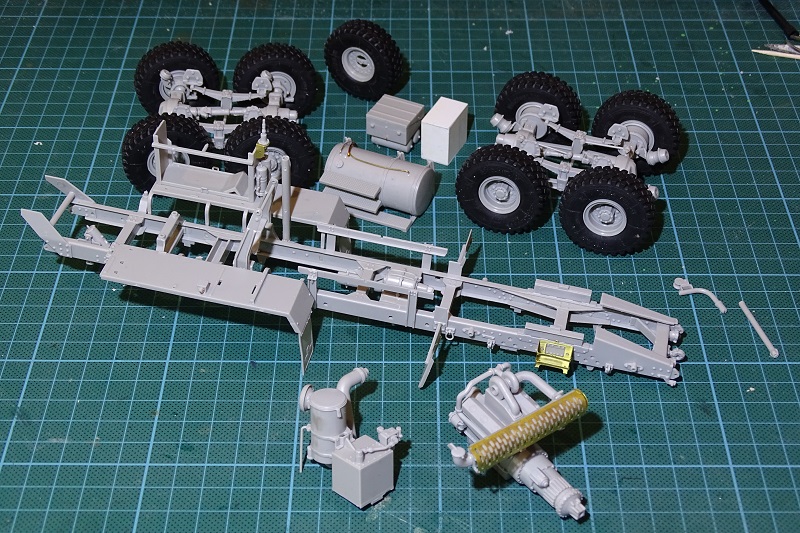

Als nächstes habe ich den Motor, mal durch den Kohlekasten gezogen, sieht auf den folgenden Bildern, zumindest so aus, das sind nur meine Pigmente.
Ist aber nicht ganz so schlimm, wie es auf den Bildern aussieht, der Motor ist ja auch nur ein Arbeitstier und wird so bleiben.

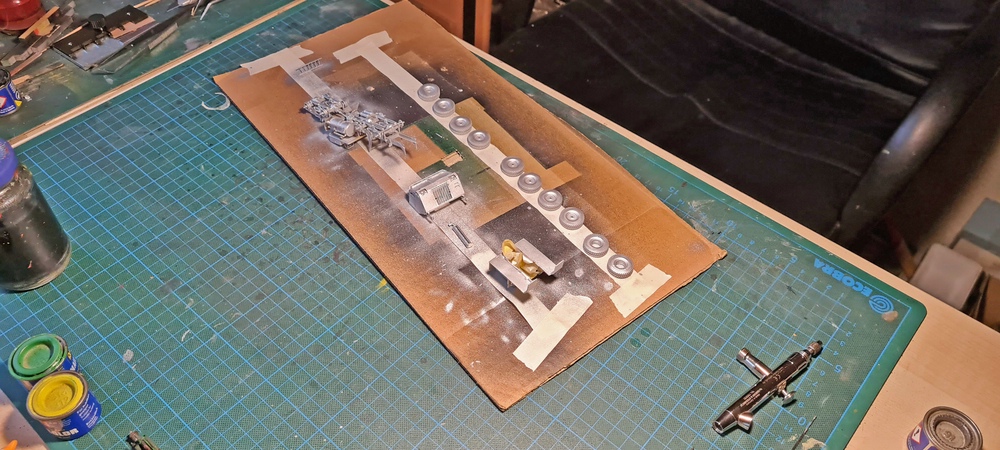

Als nächstes noch mal Prüfen ob ich alle Teile angebaut habe und wenn ja kann Grundiert werden. Damit wäre der erste Teil, bei mir geschafft, wie das dann aussieht, seht ihr aber erst morgen.


LG Bernd

Moin zusammen,

Da habt ihr drei,es ja mal auf den Punkt gebracht, Danke dafür , bei mir wird es in den nächsten Tagen auch so weiter gehen, denn nach der Ätzteilschlacht ist ja vor der Ätzteilschlacht.

Bevor es nun mit den PE-Teilen und dem Trailer weiter geht, noch eine Erfolgsmeldung von gestern. Es ist mir gelungen aus dem grauen Plastik / Messingmix, ein einheitliches alufarbenes Fahrzeug zu machen. D.h. Die Grundierung ist mir erfolgreich gelungen und warum gerade Alu? Ganz einfach weil ich noch genug davon da hatte und bisher auch gute Erfolge damit verbuchen konnte und nein ein Chiping ist nicht vorgesehen, dazu sind mir hier viel zu viele PE-Teile angebracht.




Dann habe ich mich dem zweiten PE-Teilebogen aus dem Set zugewandt und habe erst mal gedacht: oh Gott was kommt denn da nun auf dich zu.




Zuerst bin ich doch etwas zurück geschreckt, ob der vielen Teile und der Größe von einigen, aber dann habe ich mir wieder die Teile für das Holzdeck angesehen und mir gesagt, das macht nur Sinn, wenn auch der Rest stimmt.

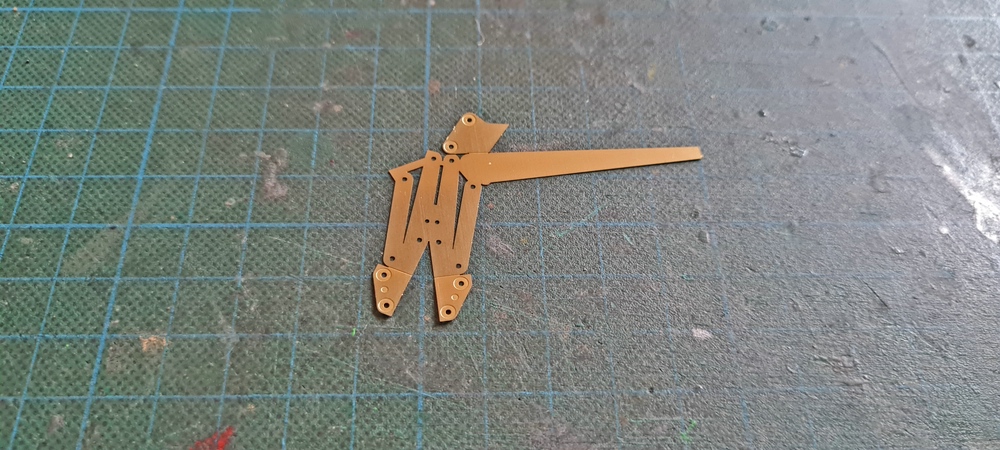

Also habe ich mir mal den ersten Alien heraus gelöst und mir dann die Biegeanweisung sehr genau angeschaut.




Und ich habe erst dann angefangen das Teil zu biegen, bis ich mir sicher war das alles richtig ist, aber noch nicht komplett rum gebogen.




Denn jetzt kam erst noch Kleber dazu, dann fertig biegen und alles verklammern.




Dann war der andere Alien dran, jetzt aber in einem Durchgang.

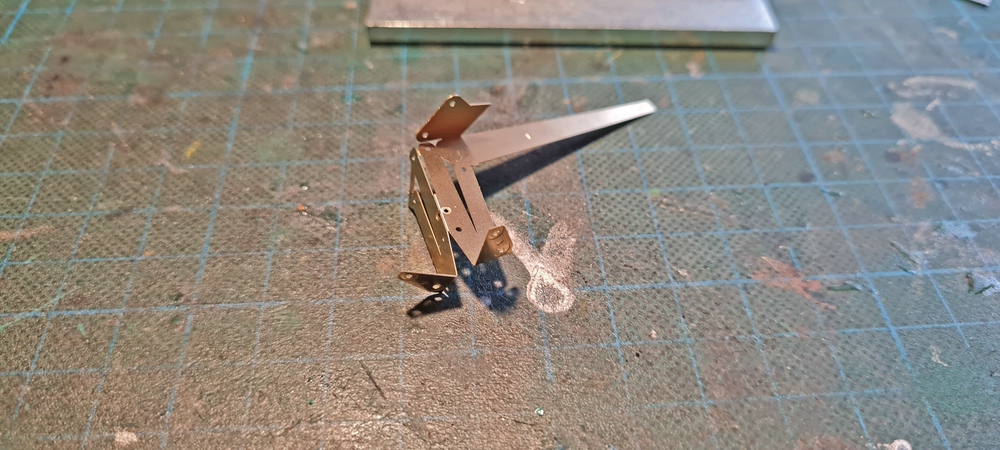

Das ist nun das erste Ergebnis, dieser Biegeaktion.



Das sollen sie mal ersetzen, vorne an den Seitenteilen, wo dann später auch das Deck eingeklebt wird.



Wie es da dann weiter geht, das ist morgen dran, also heute bauen, morgen zeigen, usw.


KG Bernd

Moin allerseits,

Danke Bernd, klar kommen noch jede Menge kleine Teile, aber „Danger“ gibt es auch bei den großen Teilen, da muss man aufpassen das man sich nichts verbiegt, denn das bekomme ich mit meinem Werkzeug, nie wieder gerade.

Danke dir Gustav, ich dachte immer du baust ein U-Boot und keinen AMT-Bausatz zusammen, da ist es normal das man keine Teilenummern hat, sondern nur an Hand des Teileplans das gesuchte Teil einkreisen kann, bis man es gefunden hat, ok auch nur Spaß. Nur bei AMT ist das wirklich so, zumindest bei den Trucks.
Aber mittlerweile verstehe ich sehr gut was du meinst!

Schöne Arbeiten die hier machst Sascha, ja diese Entscheidung musst ich auch treffen, ob ich das Deck anbringe oder später. Ich habe mich für anbringen entschieden, wobei ich die Seilwinde auch erst noch weg gelassen habe.
Im Übrigen kannst du dir für die Winde ein Seil selber drehen, aus 0,2, oder 0,3mm Kupferdraht, das gibt dann sehr schöne Seile. Vielleicht hast du ja einen alten Trafo/Netzteil, das du dafür auseinander nehmen kannst. Diese Kupferwicklung ist geradezu Ideal dafür geeignet.
Für die Leitungen eignet sich auch gut altes IDE-Computerkabel, das man sich dann auseinander dröselt, die sind sehr flexibel, aber auch stabil, das sie diese mechanische Belastung aushalten, habe ich bei meinen großen Trucks auch immer genommen.

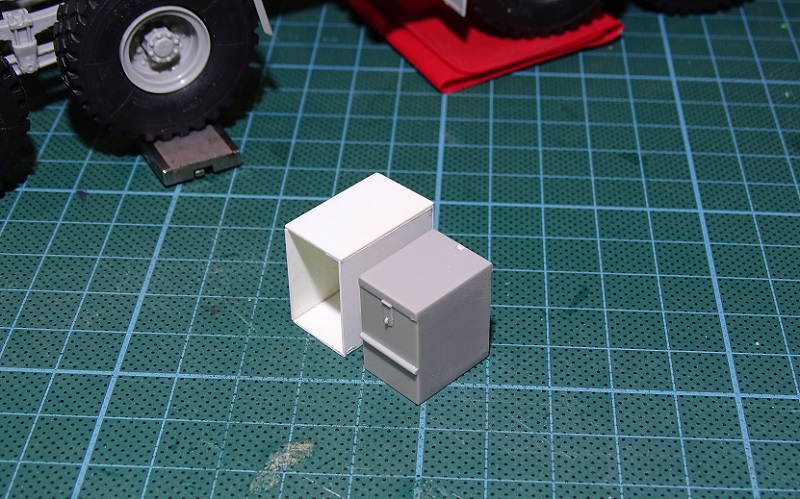

Der Staukasten gefällt mir richtig gut, da habe ich bei meinem kaum eine Chance das auch so zu machen, aber es geht ja gerade um diese Unterschiede.

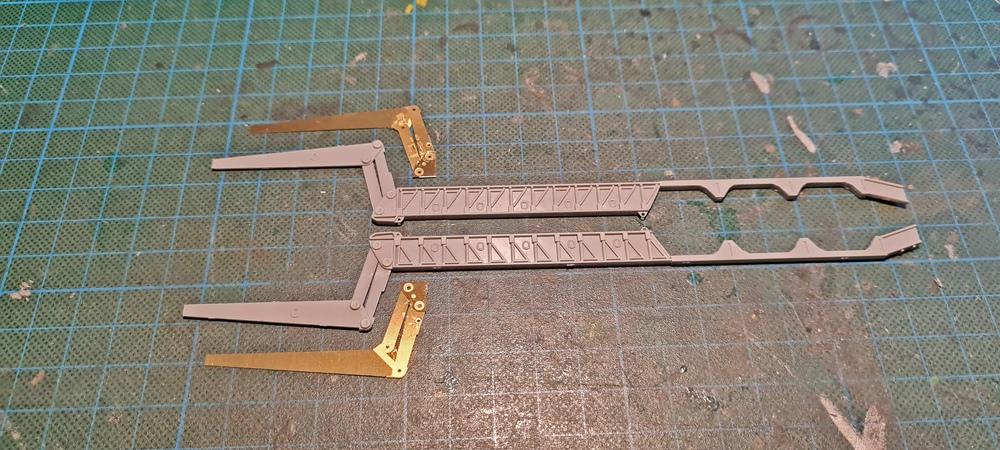

Bei mir ging es auch wieder weiter, mit den neuen Seitenteilen für das Oberdeck am Trailer. Hier müssen nun ein paar Scheiben angebracht werden.

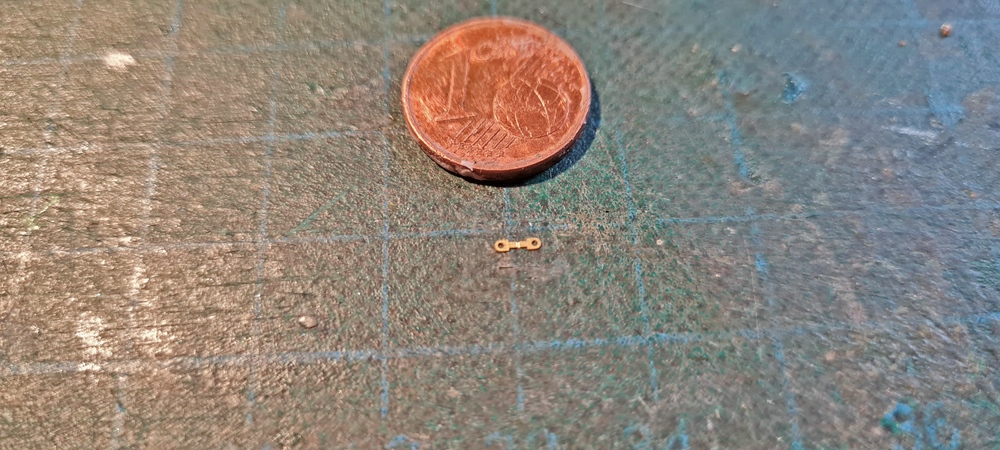

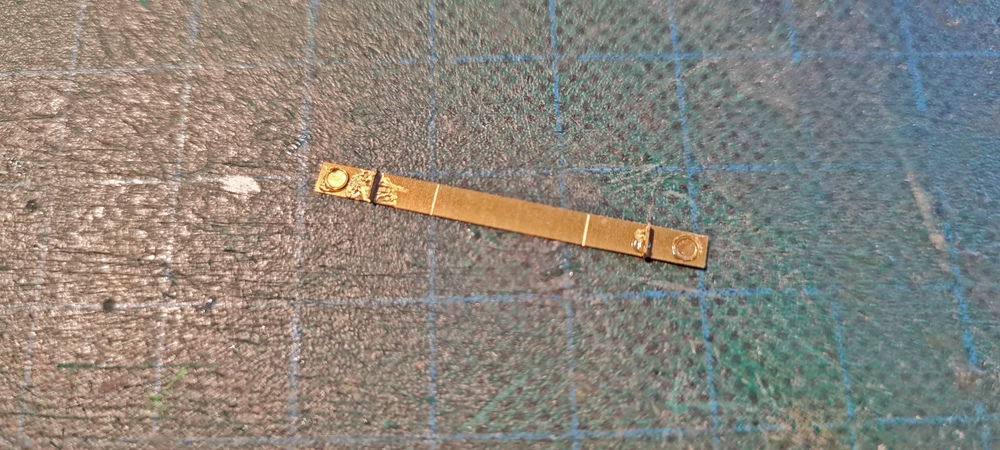

Und auch eine Halterung, die erst noch gebogen werden musst kommt da hin, daran wird später ein Schäkel befestigt.




Da kommt das nun hin.




Das ganze dann natürlich auch für die andere Seite, aber davon habe ich noch kein Bild gemacht.

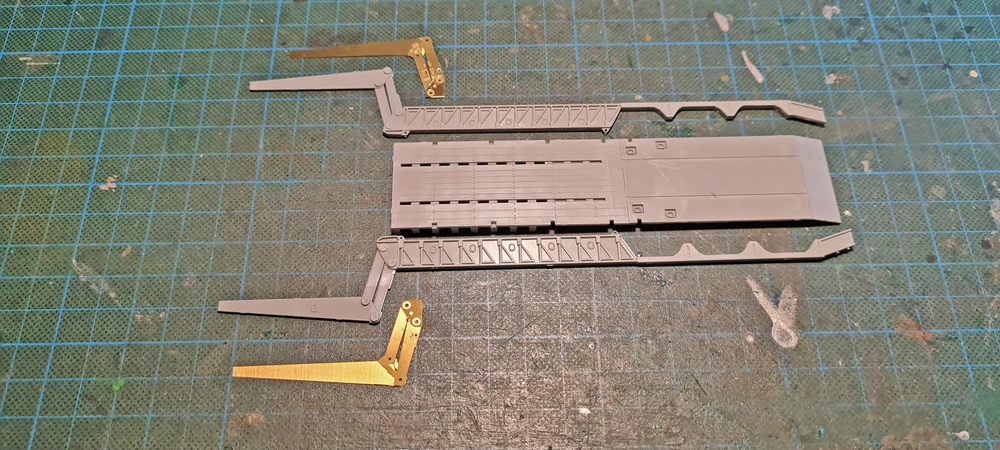

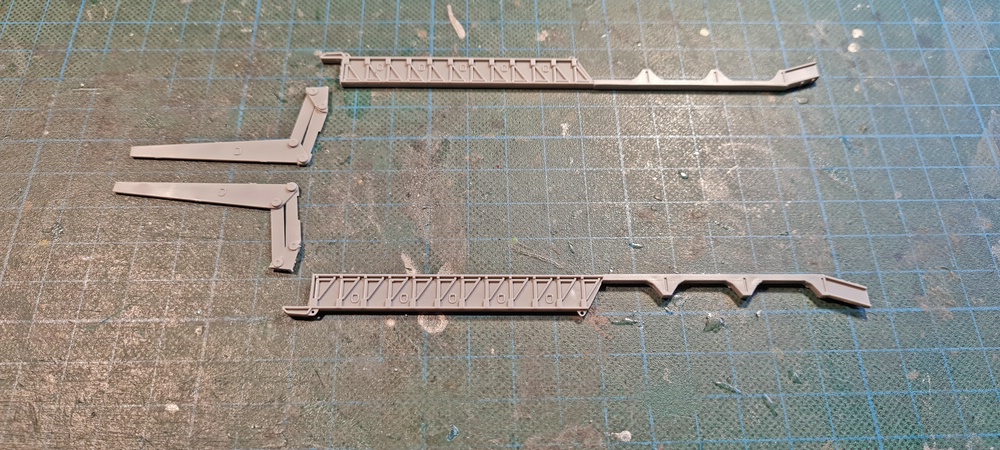

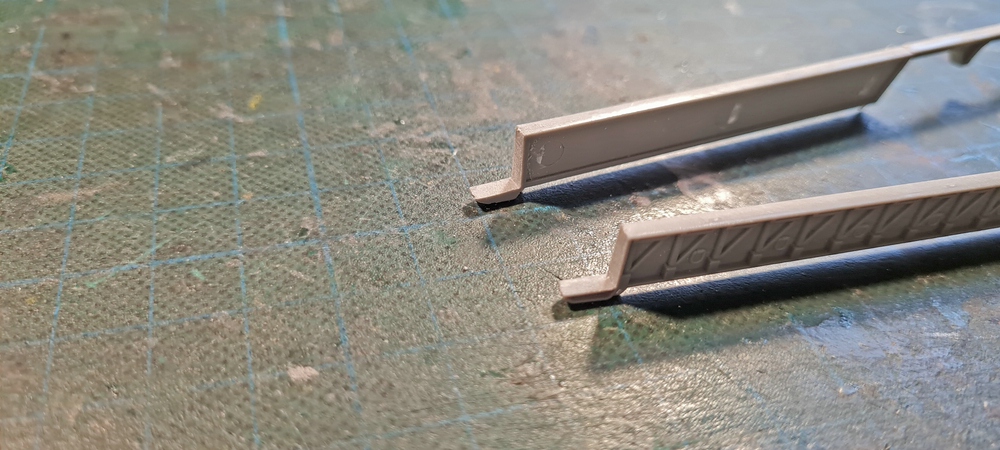

Als nächstes folgt nur das zersägen der Seitenteile, des Trailers, also mini Sägeblatt eingespannte und los ging es.




Nachdem das erst gut funktioniert hat und sich die Sägeschnitte genau trafen, wurden dann das andere Teil gemacht.




Nun noch ein ganz klein wenig glatt feilen.

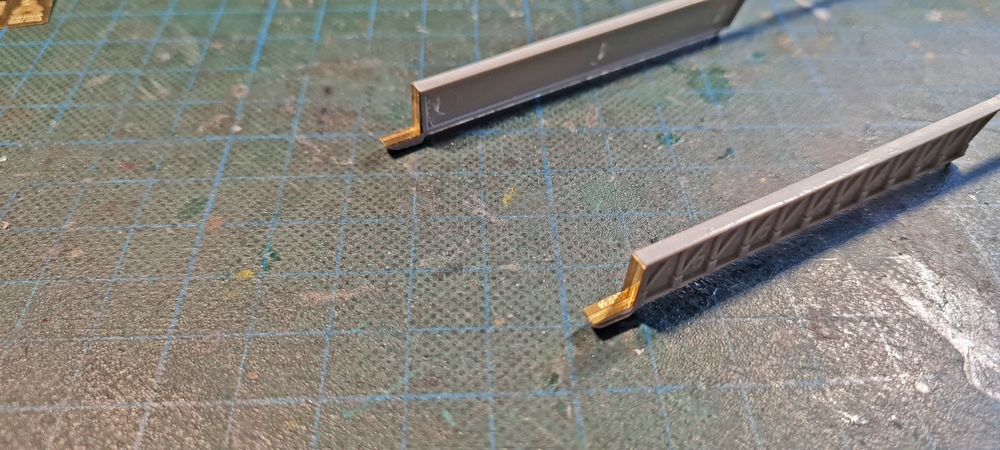

Und die aufnahmen für die neuen Teile konnten angebracht werden.



Das muss jetzt erst noch richtig fest werden und dann wird/soll es damit auch weiter gehen, denn von jetzt an gibt es beim Trailer kein zurück mehr,


LG Bernd

Moin allerseits,

Ja Sascha, Lupenbrille um genau zu sein, ohne selbige geht schon lange nichts mehr, freut mich aber das es dir gefällt.

Danke dir Bernd nur weil das beim anderen immer wieder passiert ist, das mir Teile runter fallen und verschwinden, heißt ja noch lange nicht das es hier genauso ist, oder ich nicht aufpassen kann. Aber die Chance besteht denn da kommen ja noch ein paar in dieser Güteklasse.

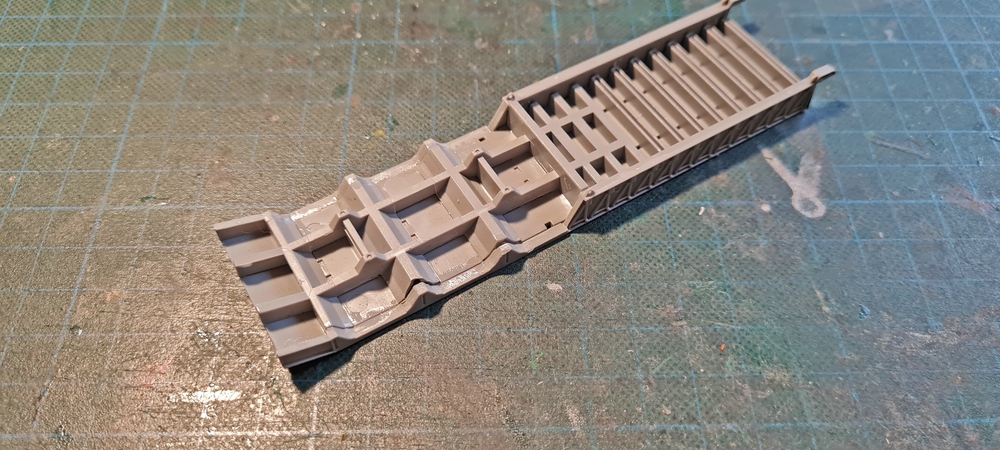

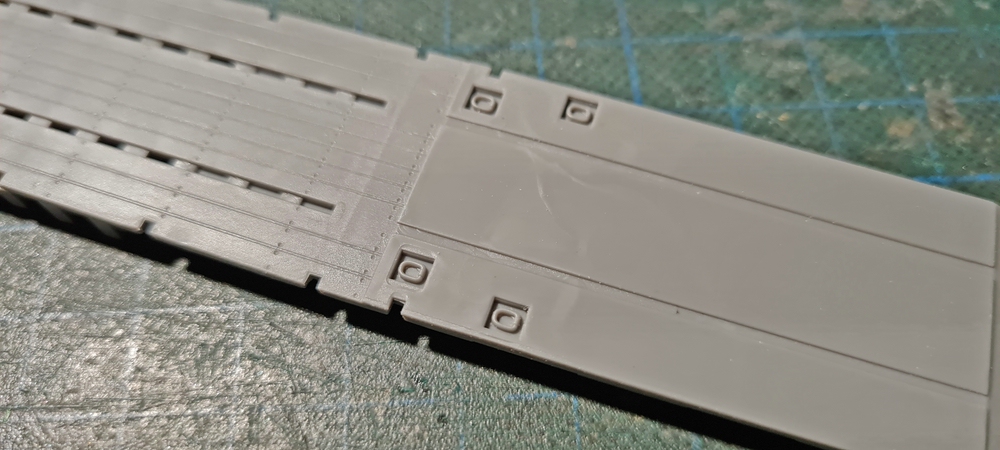

Nun wieder weiter im Text, bevor jetzt die neuen Teile angebaut werden, mussten noch ein paar Vorbereitungen getroffen werden. Zunächst galt es hinten am Trailerdeck, ein paar angespritzte Querstangen zu entfernen und ein paar Befestigungsschäkel, die auch angespritzt sind.




Also weg damit.



Und hinten wurde noch kräftig geschliffen, das kann so bleiben, da dort später ein Ätzteil hinkommt.




Nun konnten die Seitenteile angebaut werden, das ging recht problemlos über die Bühne.




Nun noch ein Gitter, mit den Punkten führ die Fahrwerksaufnahme, das war ganz schön störrisch, hat aber dann doch seinen Platz eingenommen.

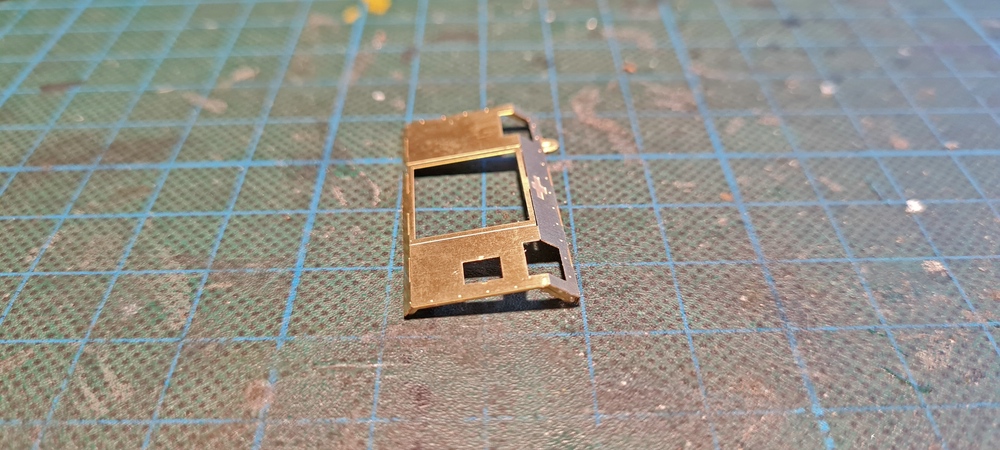

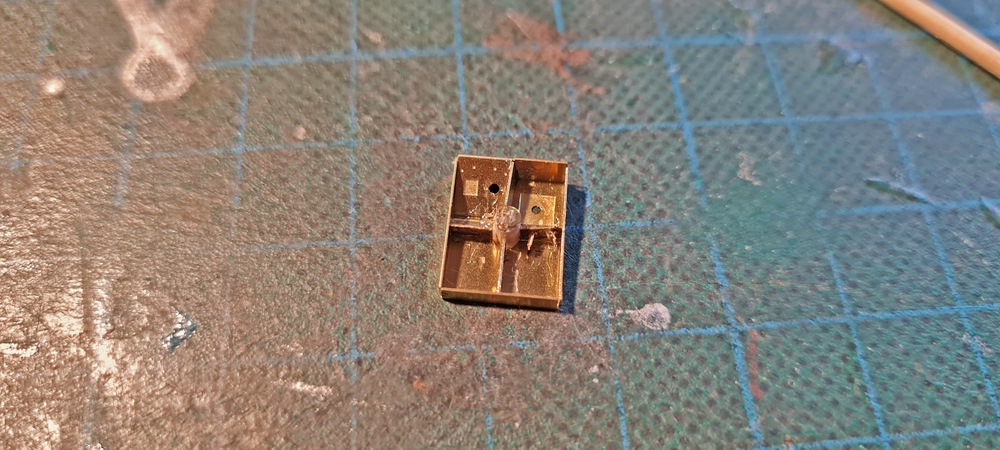

Der Spalt kann eigentlich so bleiben, da man den später nicht mehr sehen kann. Nun ging es wieder mit einem Ätzteil weiter, ein Kasten der später auf, bzw. in das obere Deckteil kommt.

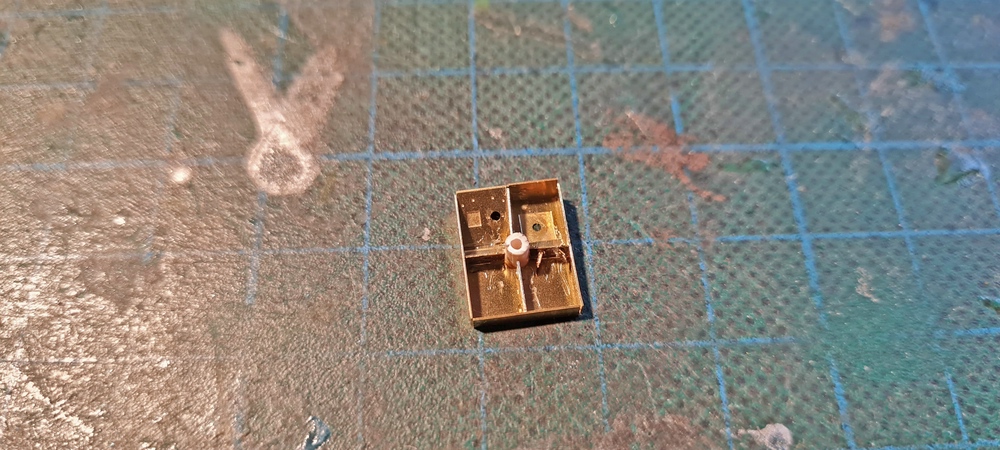

Da rein kam erst noch ein 2mm Röhrchen, mit einer Länge von 2,5mm, dazu noch Unterteilungen und ein paar Kleinteile.

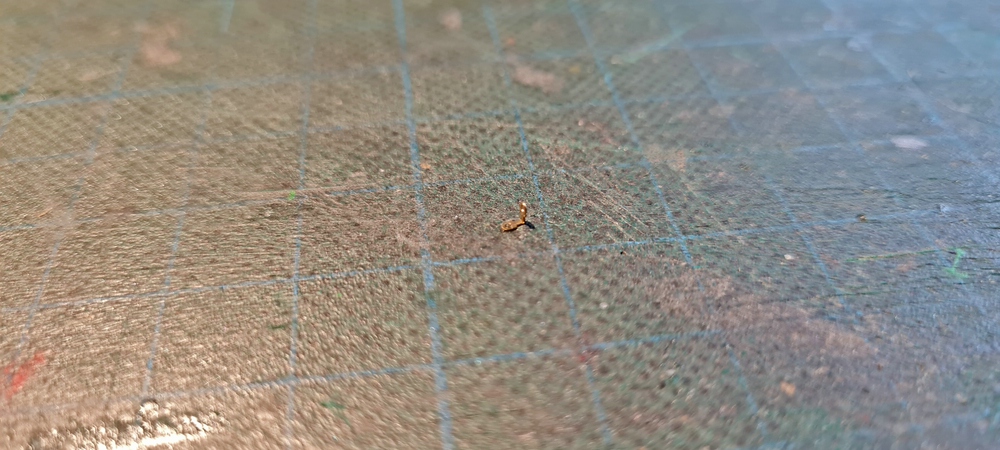

Auf das Röhrchen kam noch ein Abschluss in Form einer runden Platte, auf die noch ein abgeklappter Griff kam, alles kaum zu erkennen.




Nun noch den Frontabschluss des Oberdecks aus PE-Teilen anfertigen und erst mal zur Seite legen.

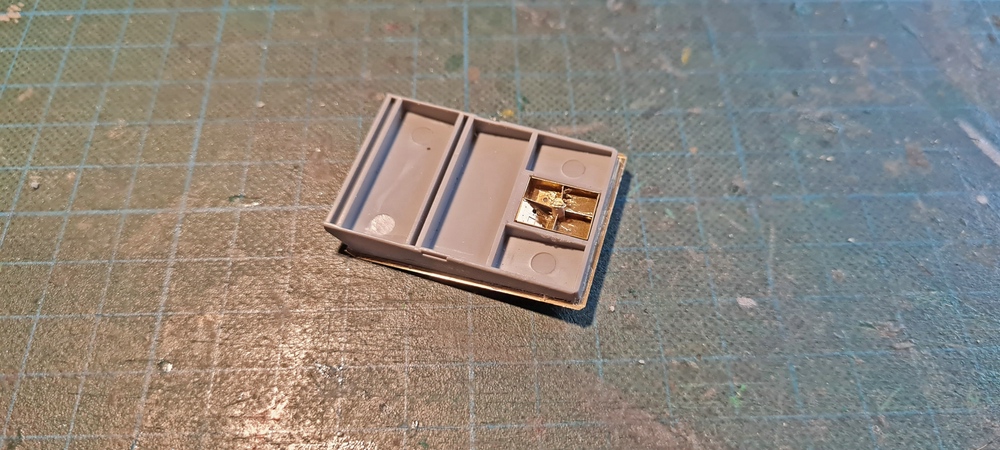

Nun wurde der kleine Kasten in das Kunststoffteil vom Oberdeck eingeklebt und ein neues Bodenteil kam unten ran.

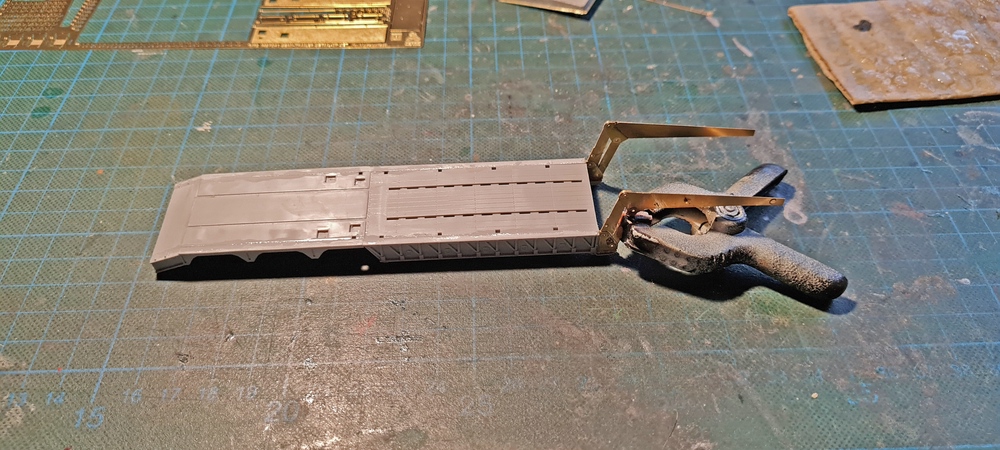

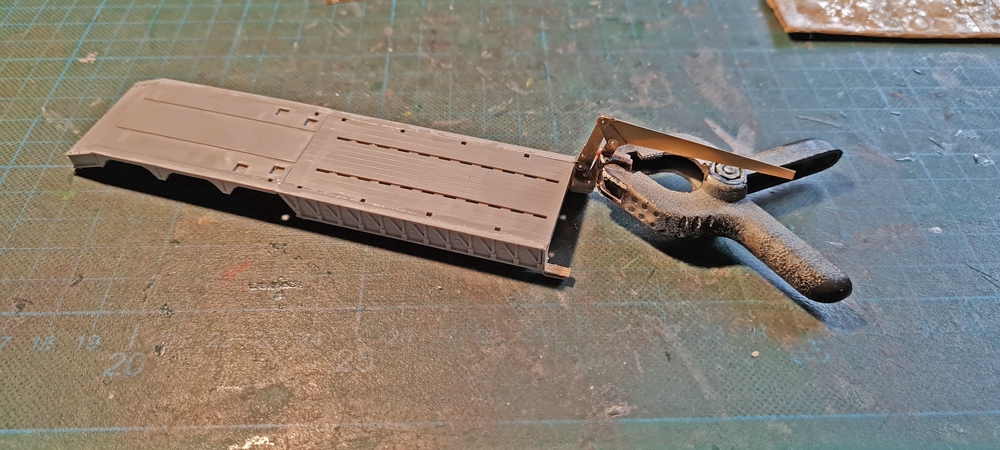

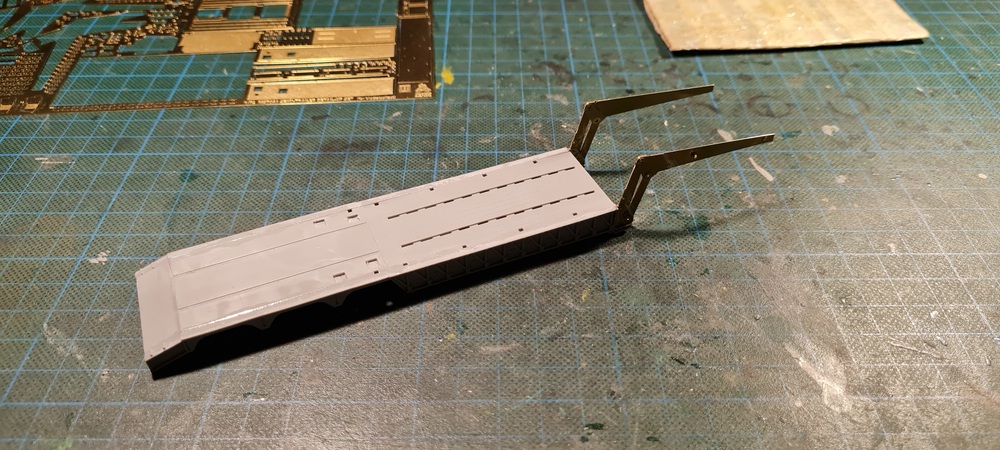

Zum Abschluss für gestern kamen dann noch die beiden neuen Seitenteile, an das untere Trailerdeck, am Anfang noch mit einer Klammer abgestützt.




Dann konnte auch die zweite Klammer abgenommen werden und nun sieht der Trailer fast schon wieder, wie ein vollständiger Trailer aus...




… aber eben nur fast und damit soll es dann heute weitergehen, so mir die Zeit dazu bleibt, weil die Heizungsmonteure heute noch kommen, da sie am letzten Freitag es nicht bis zu mir geschafft hatten.


LG Bernd

Moin allerseits,

Nein Bernd, auf dem Deck ist nichts erhabenes, da wird nichts geschliffen, im Gegenteil unter das Deck kommt noch eine Metallstruktur, wie man dann auch gleich sehen kann.

Aber zuerst geht es jetzt mit dem vorderen Deck weiter, zuerst habe ich es falsch geklammert, weil ich gestört worden bin, also noch mal ab und versäubern. Ist leider alles ohne Bilder.
Dann noch mal und mit mehr Ruhe um mich rum.

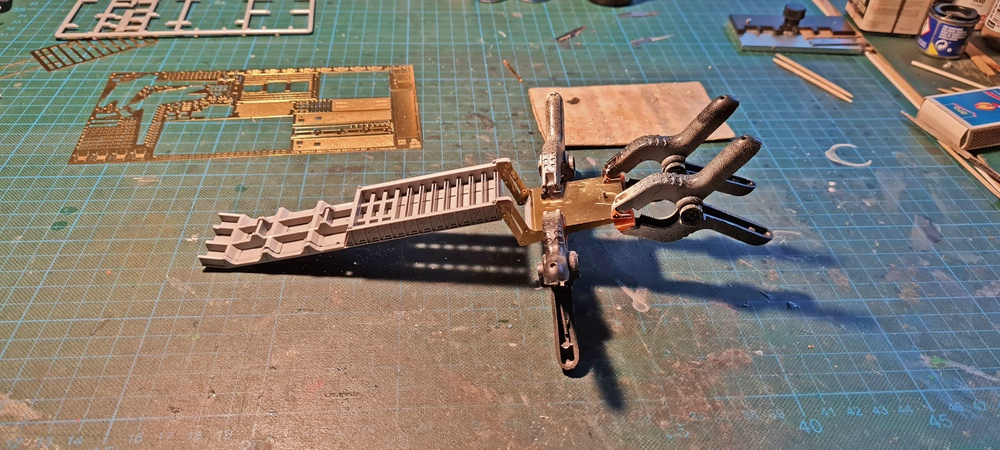

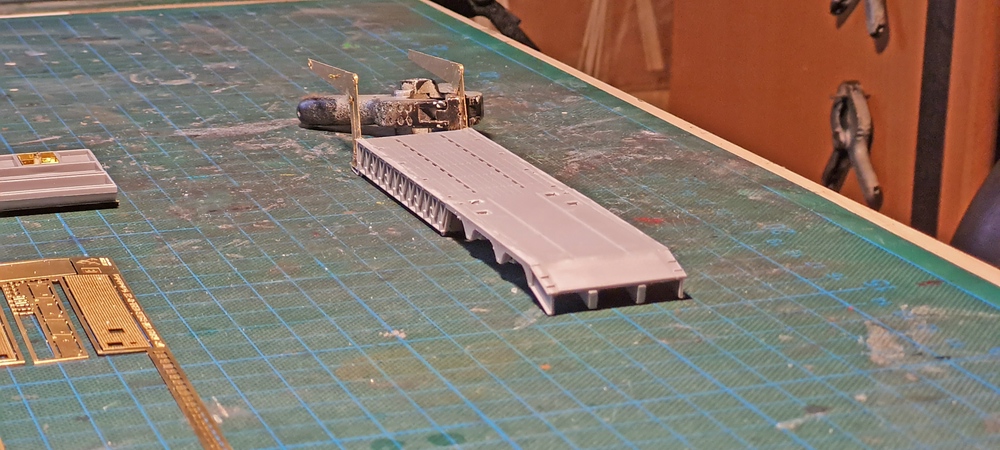

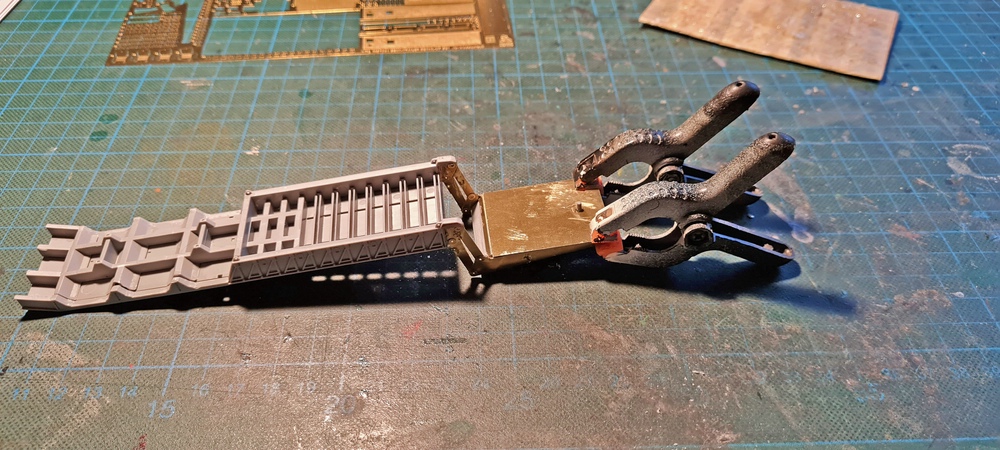

Also das Deckteil noch mal eingeklebt und nun zuerst die Klammern vorne anbringen, vorher hatte ich das von unten versucht und das ging einfach nicht, da sind die Klammern immer wieder abgesprungen und es wurde schief.




Dann noch zur Sicherheit von der Seite, je eine Klammer, links und rechts.



Das habe ich dann eine gute Stunde in Ruhe gelassen und dann kamen die Klammern wieder ab.




Nun ml das Fahrgestell nur mit der Kabine davor, so habe ich dann auch mal einen Eindruck vom gesamten Fahrzeug bekommen und man sieht hier schon gut die Metallstruktur, auf dem Trailer, die noch unter das Holzdeck kommt., hier aber nur aufgelegt und nicht verklebt. Aber der Zug hat schon eine ganz schöne Länge.



Als nächstes kam eine Metallabdeckung auf das Oberteil, sie ersetzt das Plastikteil, vorher wurde noch die Abschlusskante angeklebt.

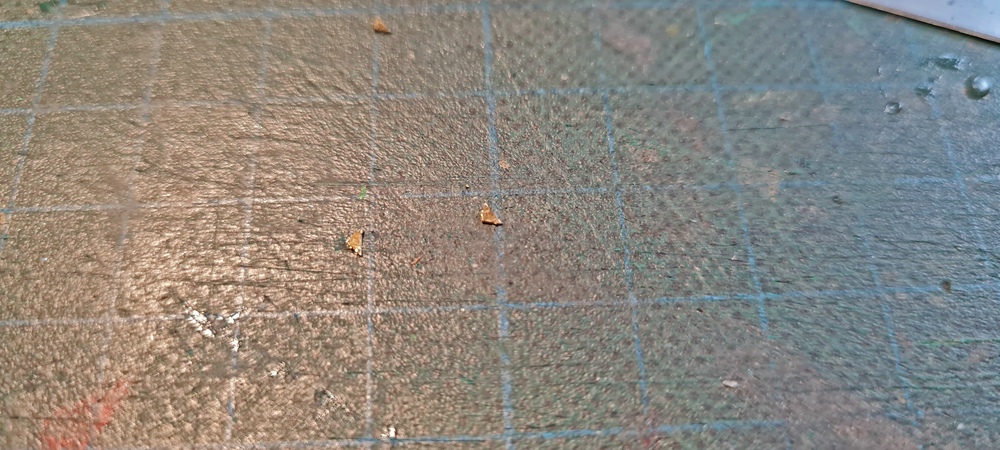

Dann kamen kleine Dreiecke auf das Oberteil, sie dienen als Anschlag für das Holzdeck und müssen noch zusammen gebogen werden.



Also raus lösen, nach oben abkanten und dann komplett umbiegen und fest zusammen drücken.




Und hier sollen sie mal hin, rote Pfeile.




Nun geht es mit dem Metallgitter weiter, hier muss man aufpassen das man auch die richtige Seite nimmt, auf einer Seite hat sie auch noch eine Struktur, wo auch noch Dreiecke hinkommen.



Es muss die glatte Seite sein, mit der man das dann an den Trailer klebt.



Das habe ich dann auch gemacht und noch zwei Gewichte da drauf, bis es verklebt ist, also ein Überraschungsbild.




Die Gewichte kamen nach einer guten Stunde wieder runter und ja die Überraschung ist gelungen, alles glatt und gerade und auch nicht an den Gewichten hängen geblieben.

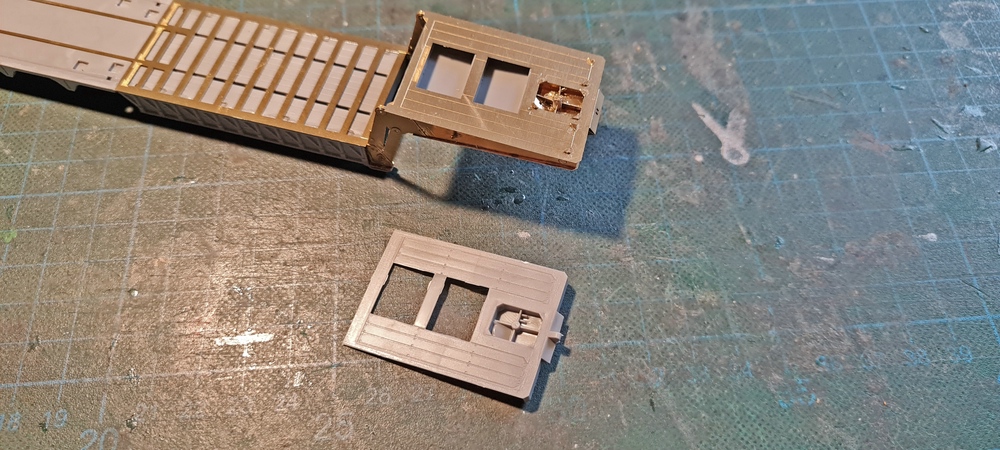

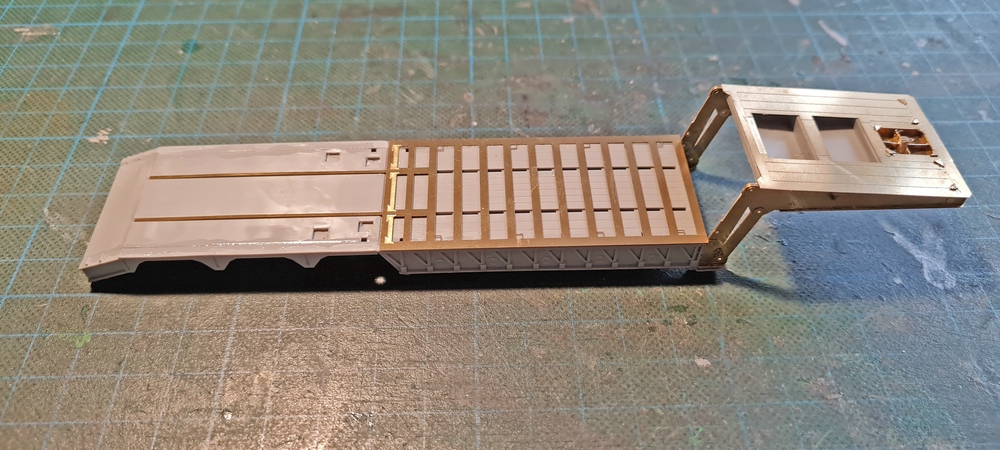

Zeit zum Ausruhen, na ja fast, ich habe jetzt mal das Kunststoffteil darüber gelegt um den Unterschied zu zeigen und dann noch mal daneben.

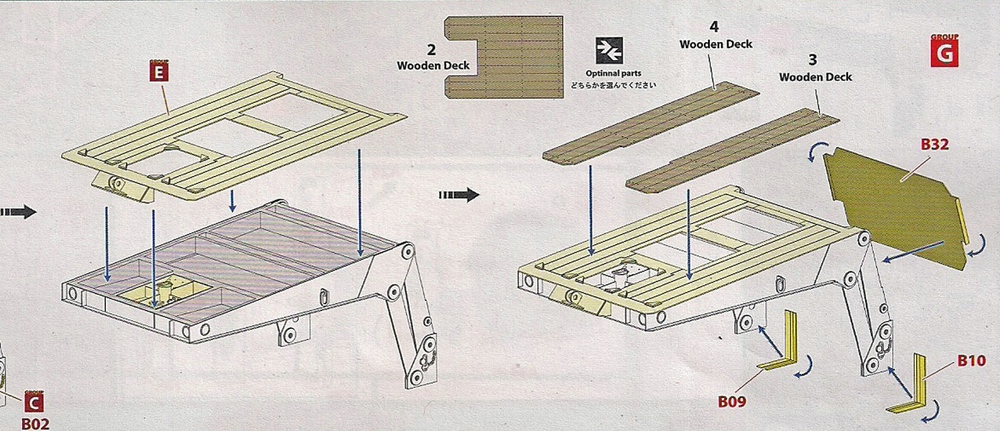

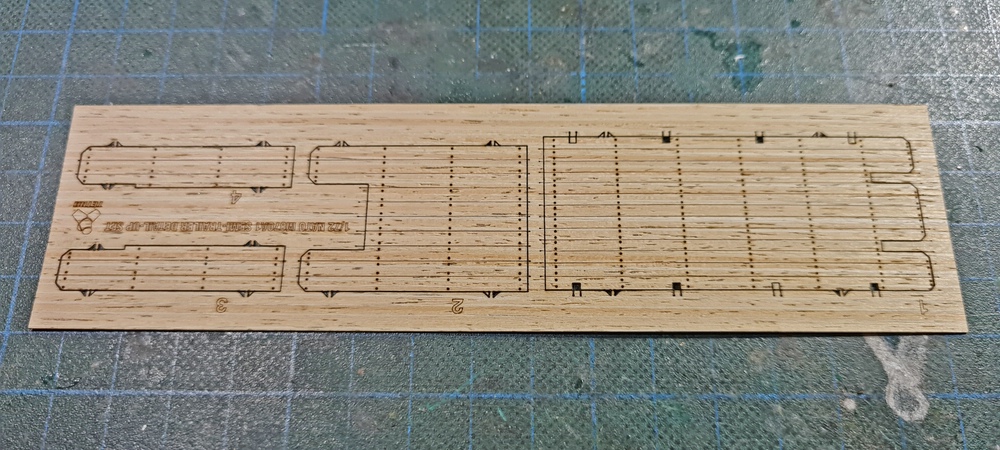

Nun geht es an das Holzdeck für vorne, hier gibt es zwei Optionen, das ganze vorne komplett verschließen Teil 2, oder zwei Holzstreifen anbringen, Teile 3 und 4. Ich habe mich für letzteres entschieden, so kann dann später noch etwas Gerödel in die offenen Fächer.

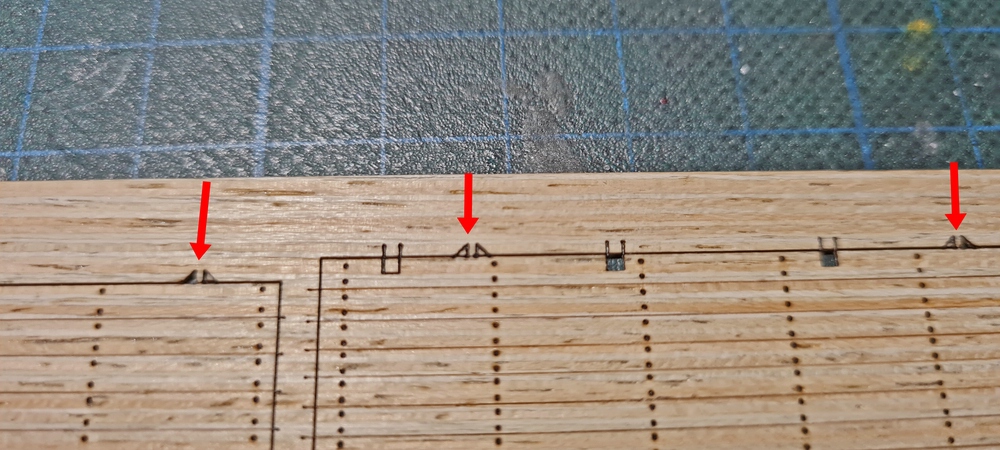

Was mir aber besonders gut gefällt, ist die Tatsache das die Befestigungspunkte, mit denen die Holzteile in dem Holz befestigt sind, gekennzeichnet wurden, so kann man keines übersehen.



Ich habe dann die Teile 3 und 4 heraus gelöst und angebracht, denn das Holzdeck soll in Trailerfarbe mit lackiert werden, da ist aber das letzte Wort zu, noch nicht gesprochen.

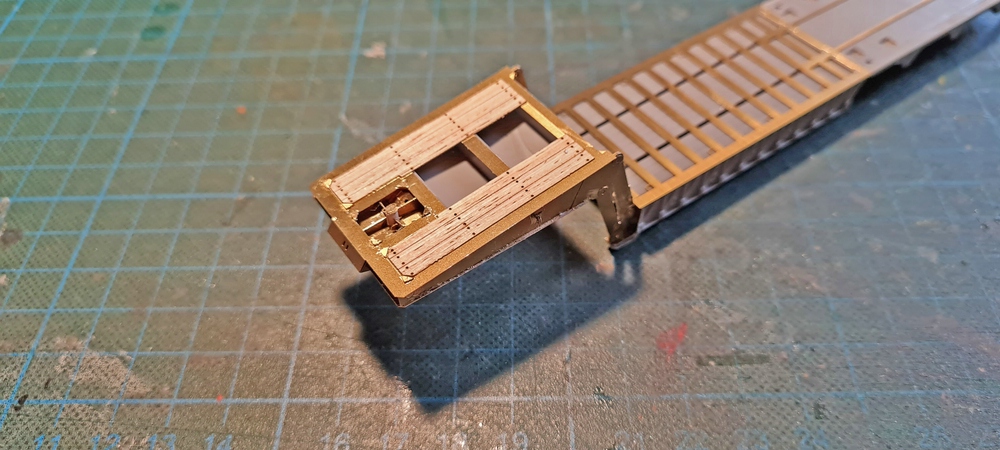

Das sieht schon mal nicht übel aus, also noch das andere große Deckteil dazu, aber noch ohne es fest anzubringen, hier müssen ja vorher noch die Dreiecke angebracht werden.

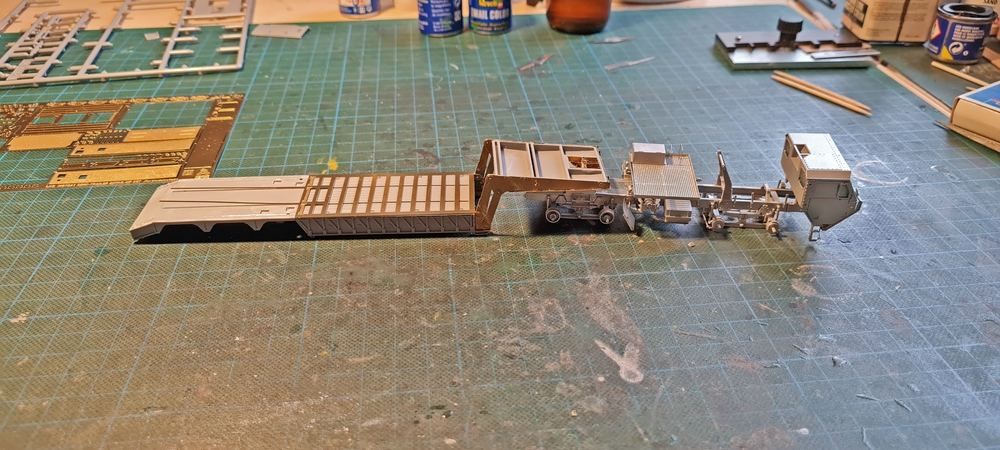

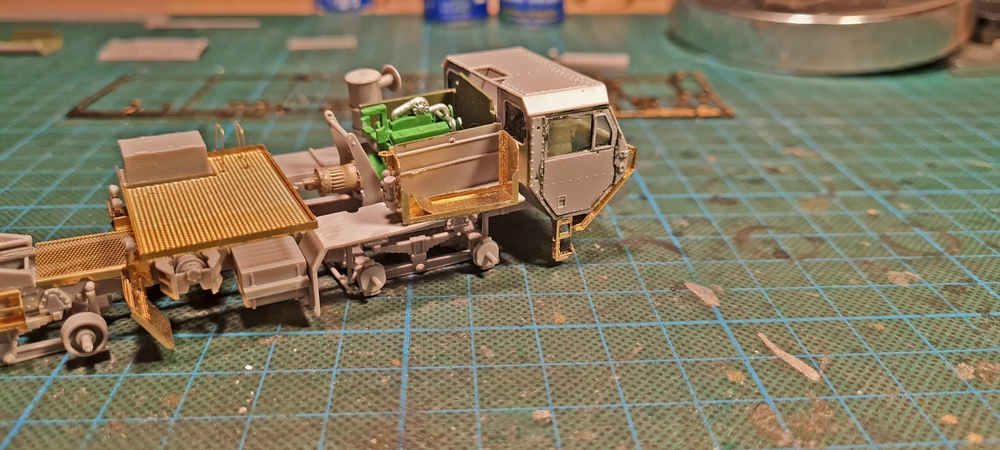

Damit war dann auch Schluss, aber eine Stellprobe mit Fahrgestell, Kabine, Motor usw. musste noch sein.




Das gefällt mir schon mal richtig gut und nun mal sehen mit was es weitergeht, die Räder vom Trailer müssen ja auch mal so langsam fertig gemacht werden,


LG Bernd
