Moin Ray,

siehe meinen Post von heute Morgen:

Zitat von »feuermann6147«

@Gustav: Ja, Acryl-Farben gehen ohne Probleme, ich nutze z.B. Revell AQUA-Color. Das sieht man am Ankerspill meiner Yankee-Braut [...]

Ingo

Moin Florian,

ja, Klappen kommen um die Landebeine auch rum. Ich hab da schon ein paar Ideen im Kopf. Das wird dann aber nicht gedruckt, sondern aus Poly gescratcht

Der ISD ... das ist die "Build and Play"-Version von Revell. Warum der so versteckt liegt? ... muss ich mal meinen Sohn fragen
Das war sein erstes Modell das er mal gebaut hat. Eine Weile hing er an Schnüren von der Decke, aber nach dem Umstellen des Zimmers ist er dann auf dem Regal gelandet ...

Ingo

Moin Moin,

@Ray: Kein Problem Auf den zweiten Teil seiner Frage bin ich ja auch nicht wirklich eingegangen

@Gustav:

Zitat von »Gunnet«

Oder besser lösungsmittelhaltige Farben?

Da weiß ich nicht wie sich das verträgt, da der Werkstoff (Filament) des Druckers aus PLA, also Milchsäuremolekülen besteht. Ob das durch die Lösungsmittel geschädigt wird? Keine Ahnung

@Florian: Hmmm, den ausgeschnittenen Teil als Klappe ... Da denk ich mal drüber nach

Ingo

AUTSCH

Ohne darüber nachzudenken habe ich vor ein paar Tagen zur Revell-Grundierungs-Sprühdose gegriffen und fleißig grundiert. Hätte böse in die Hose gehen können Ist aber zum Glück nichts passiert
Auf der Dose sind keine Angaben auf welcher Basis die Farbe ist, Acryl?

Ingo

Danke für die Info. Ich habe gerade nochmal ein bisschen gegoogelt und die Grundierung ist wohl auch auf Acryl-Basis...

Moin Christoph,

vielen Dank für deine Infos
Bisher hatte ich auch noch keine Probleme mit den Revell-Aqua-Farben und wenn ich mir auch wegen der Revell-Grundierung keine Gedanken machen muss umso besser

Ingo

Moin,

also die Revell Grundierung aus der Sprühdose und Revell Aqua gehen problemlos. Contacta hat bei mir nicht funktioniert ... klebt nicht.
Aber gerne nehme ich Infos bezgl. Farbe und Airbrush, will mir ja in naher Zukunft auch eine zulegen

Ingo

Moin,

Danke für die Hinweise Ray

Wie schon erwähnt, mit Revell Aqua auf der Revell-Sprühdosen-Grundierung hatte ich keine Probleme, weder hier beim Cockpit noch bei dem AT-ST-Kampfläufer. Wird schon werden

Im Moment geht es eher etwas schleppend voran mit dem Druck, da ich noch ein bisschen an den Modell-Vorlagen arbeite. Ich bin jetzt so langsam dahinter gestiegen, welche "Turbine" wohin gehört. Schließlich sollen ja hier nicht diagonal (wiebei den Flügeln) sondern oben und unten identisch sein. Aber bald kann ich euch mehr zeigen.

Ingo

Moin Moin,

@Gustav: Nein, ganz so groß wird der X-Wing dann doch nicht. 48cm lang bei einer Spannweite von ~42cm. Das passt auch ohne Garage. Wobei ich eh nur einen Carport im Angebot hätte
@Bernd: Genau mein Gedanke. Lieber zweimal prüfen als einmal versauen

Aber so nach und nach ging es dann doch weiter und heute kann ich euch folgendes Präsentieren:

Hier hatte ich ja schon ein paar Gedanken zu den Turbinen gezeigt. Es hat sich aber heraus gestellt, dass es dann doch Probleme gab und zwar:


Der grüne Pfeil zeigt die von vorne Sichtbare Fläche, der rote eine Struktur (Hohlraum) die zwar da ist, aber nicht sichtbar. Das zu Drucken ist unheimlich schwer und eigentlich sinnlos, weil man es nicht sieht. Die Zwischenwände selbst sind extrem dünn, nur in der Mitte stehen Stege, natürlich ebenfalls hohl. Also hab ich in die Turbine einen halbrunden Körper gesteckt und das Ganze zu einem neuen Modell vereint. Dieses wurde dann für die Backbord-Seite gespiegelt.

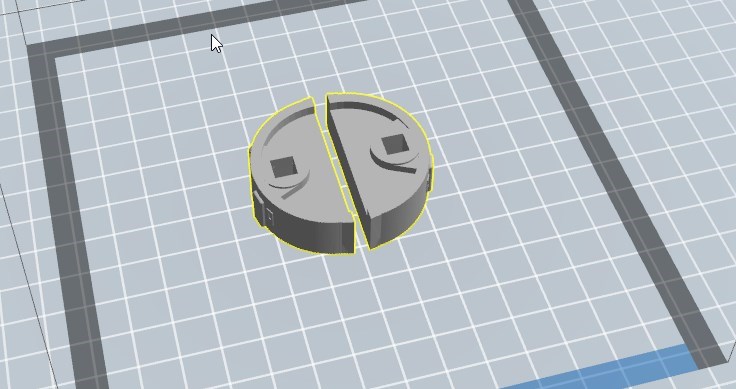

Die neue Vorlage habe ich dann die einzelnen Teile für den Druck zerlegt:

Druckzeit: 1,8h; Material:1,7 m


Druckzeit: 4,2h; Material: 4,4m


Druckzeit: 3,8h; Material: 2,8m


Druckzeit: 4h; Material: 3,5m


Druckzeit: 6,8h; Material: 4,5m

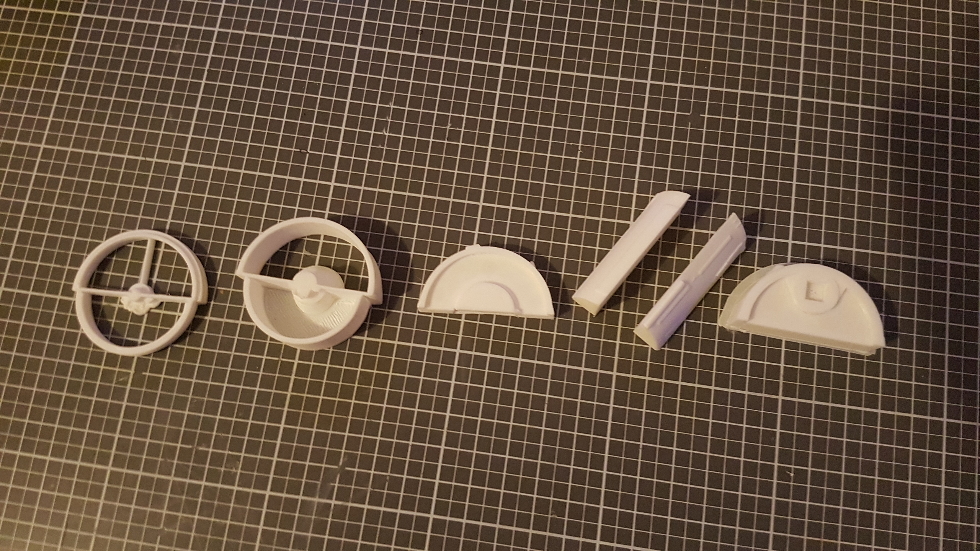

Und das kam dabei raus:





Teilweise sind die Teile schon komplett, teilweise ein bisschen und bei den hinteren Stück noch gar nicht versäubert.

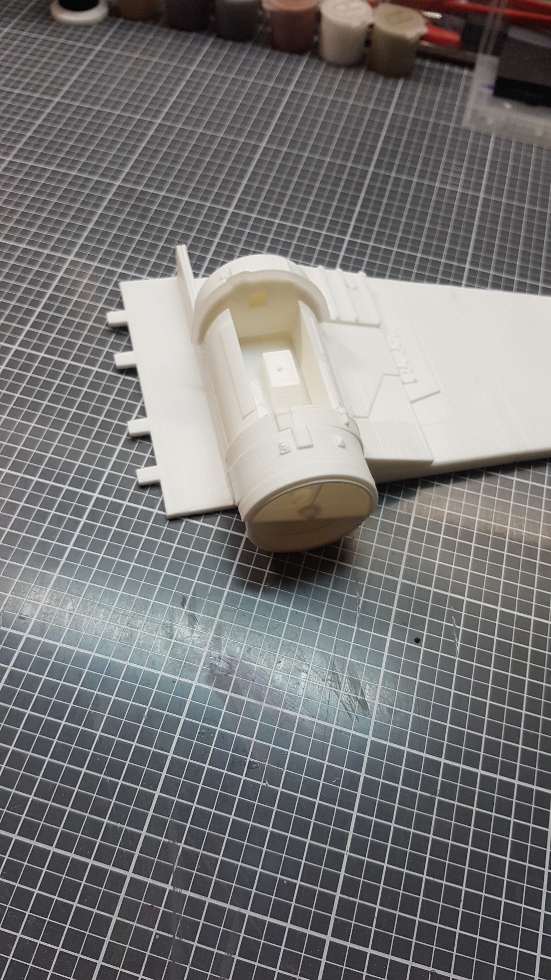

Lose zusammen gestellt sieht es auf dem Flügel dann so aus:




Jetzt werde ich dann alles komplett versäubern, die sichtbaren Innenseiten im vorderen Bereich lackieren und dann alles zusammen kleben. Zum Lackieren werde ich erst mal weiterhin die Revell-Grundierung aus der Sprühdose und darauf die Revell-Aqua-Farben verwenden. Für die Innenseite nehme ich wohl Nr 78 (Panzergrau), ein recht dunkles, aber meiner Meinung nach sehr schönes Grau. Da kann ich ja dann mit Plaka und vielleicht auch Pigmenten noch ein bisschen was machen und nacharbeiten.

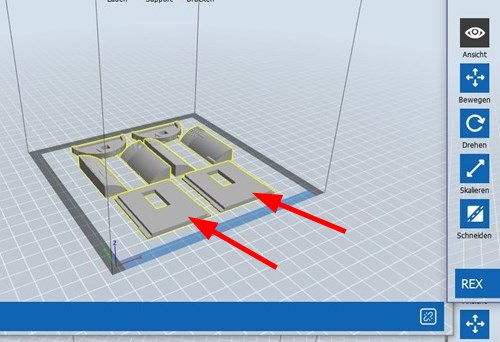

Die hier gezeigten Platten:

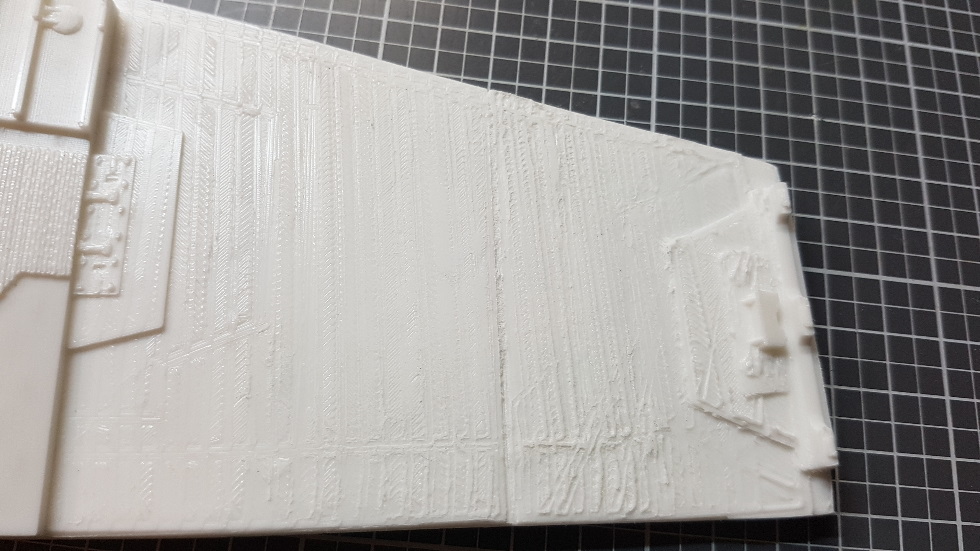

werde ich nicht drucken. Die sind nur 1,7mm dick und es ist das selbe gruselige Ergebnis wie bei den Flügeln:

zu erwarten. Hier mache ich einfach einen Rahmen aus Polystreifen und gut is

Als nächstes gedruckt wird der zweite untere Flügel und parallel dazu die fehlenden Turbinenteile. Aber davon erzähle ich euch ein anderes Mal

Ingo

Moin Tim,

Zitat von »TimDEFR«

da freut es mich, wenn ich etwas davon zurückgeben kann.

... da war doch was in deinem Baubericht zum Thema zurückgeben: Gleichfalls

Die Software ist extrem simpel zu bedienen. Ein bisschen rumspielen und Erfahrungen sammeln, nach ca. ein bis zwei Stunden hat man sie im Griff. Mehr Zeit muss man in die Thematik "Druck" investieren. Wer aber einigermaßen technisch versiert ist sowie ein bisschen logisch und dreidimensional denken kann sollte hier keine Probleme haben. Und dann eben immer wieder ausprobieren und drucken. Das meiste kommt mit der Zeit von alleine, siehe meine Flügel und die Erfahrung mit flachen Druckstücken...

Ingo

Moin Martin,

du triffst den Nagel auf den Kopf
Solche Dinge werde ich nicht drucken, sondern ein Stück ein Evergreen ablängen und aufkleben Einen Unterschied sehen wird man hinterher nicht mehr.

Ingo

Moin Oliver,

Bresser ist eine gute Wahl. Welchen hast du bestellt?
Tinkercad nutze ich auch öfter. Supereinfach. Hab damals ein Tutorial bei Youtube angeschaut und nebenher mitgemacht. Das war mein erstes selbst erstelltes 3D-Druck-Modell
Das Drucken selbst ist eigentlich keine große Hürde. Viel drucken, viele Erfahrungen sammeln und nach und nach werden die Ergebnisse immer besser.

Ingo

Moin Oliver,

Den REX habe ich auch. Einfach ein Super-Drucker

Wenn du willst, kann ich dir mein Slicer-Profil schicken, dann kannst du sehen welche Einstellungen ich verwende.

Ingo

Klar, kein Problem
Schicke mir am besten eine Mail-Adresse per PN, da ich die Datei hier nicht einbinden / anhängen kann. Dann schicke ich sie dir inkl. Screenshot wo sie hin muss...
