Dienstag, 12. November 2013, 08:05

verhält sich eher umgekehrt!!!!!
ähnlich einer haihaut reduziert die struktur den strömungswiderstand im wasser und BoKa gewinnt!
smart der BoKa!!!!! really smart! :respekt:
LG sharky

122

Dienstag, 12. November 2013, 11:22

aber mal die scherze beiseite:
was ich wirklich interessant finde und extrem cool ist der grüne rand oben am kupfer.
der macht was sehr reales her! :ok:
außerdem - wie frank ja auch mal sagte: die alterung kommt mit der zeit von ganz allein :)
Viele Grüße :ahoi:
markus
(der Captain)

123

Dienstag, 12. November 2013, 11:40

Frank hat schon immer den Mut alles auszuprobieren was möglich ist :D
ob es schief geht oder klappt ist ihm da meistens egal,hauptsache erfahrungswerte sammeln ;)

sieht klasse aus der rumpf :ok:
Gruß
Andi :ahoi:



Fertig:RC: 1890 San Francisco Bay Scow Schoner als Fahrmodell im Maßstab 1 : 35
Fertig: RC: surprise 4 1:100
fertig: RC: Exploration Vessel 1:125
fertig: RC: Smit Housten 1:200 von Revell

124

Dienstag, 12. November 2013, 14:18

Und nun...

...ganz frisch die neuesten Bilder des inzwischen schon ganz schön geschundenen Rumpfes.



Die Färbung tendiert nun wieder etwas mehr in Richtung Rosa,
allerdings deutlich dunkler als vorher.

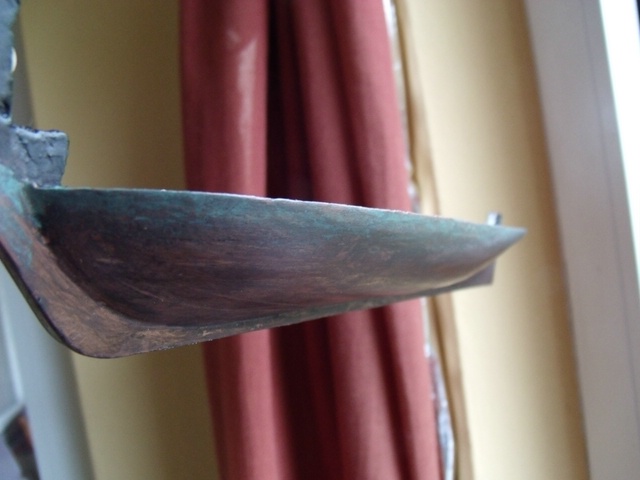

Der Grad der Verschmutzung, hier Schwarz zu sehen, scheint viel auszumachen.

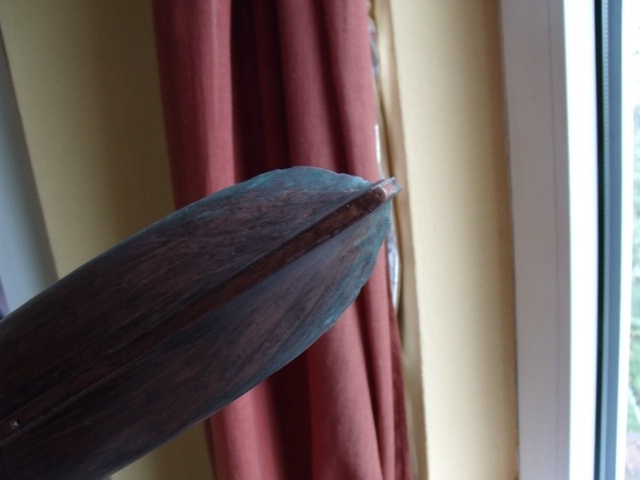

Am Heck bildet sich wohl immer mehr Grünspan als am Bug,
was hier schön zu sehen ist.



Zumindest weiß ich jetzt, dass der Rumpf dicht ist. ;)
Allerdings bleibt noch abzuwarten, ob alles so schön bleibt,
wenn ich das Ganze klar überlackiere.


lg
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

125

Dienstag, 12. November 2013, 14:22

Einfach nur WOW! :thumbsup:

:respekt:

lg Mickey
Im Bau: Black Pearl
Im Bau: H.M.S. Triton

126

Dienstag, 12. November 2013, 18:06

Am Heck bildet sich wohl immer mehr Grünspan als am Bug,

DAs kommt dadurch, dass beim fahrenden Schiff die Wasserverwirbelungen am Heck sauerstoffhaltiger sind ...

*duckandcover*

XXXDrdafi
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

Beiträge: 3 566

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

127

Dienstag, 12. November 2013, 20:48

DAs kommt dadurch, dass beim fahrenden Schiff die Wasserverwirbelungen am Heck sauerstoffhaltiger sind ...


Dieser wissenschaftlich fundierten Aussage von Daniel ist nichts hinzuzufügen ... :grins: :ok:

128

Dienstag, 12. November 2013, 21:51

Hi Frank,

das sieht ja echt geil aus, also ziemlich realistisch :ok:

Irgendwann werde ich an dem Punkt der Kupferung ja auch hoffentlich angelangen. Ist das normale Kupferfarbe von Revell, Humbrol oä. oder spezieller Kupferlack? Ich hätte jetzt vermutet das es mit den "normalen" Farben nicht geht, da ich bei diesen nie einen Alterungseffekt gesehen habe. Natürlich habe ich die nie so einer agressiven Suppe ausgesetzt.

Hast Du schon mal ein RC Schiff echt mit Kupferblech beplankt? Weil in einem Höhenflug von Wahnsinn und Dekadenz habe ich für meine Surprise mal darüber nachgedacht.

LG
Titto

129

Mittwoch, 29. Januar 2014, 15:07

Hallo Leute,
es geht weiter!

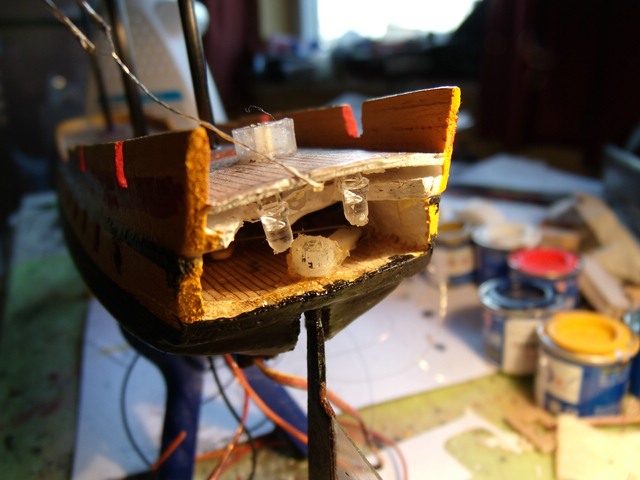

Mittlerweile ist ja das Ruder bereits eingesetzt.

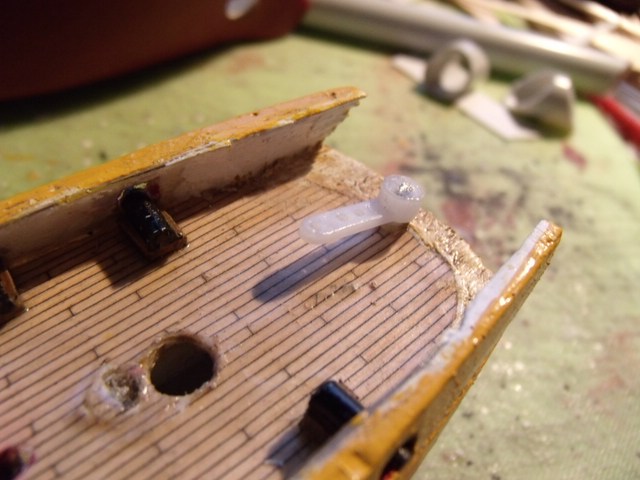

Nun wurde auch der Ruderservo von unten eingesetzt (durch das runde Loch im Deck).
Darauf kam dann der Ruderarm.
Beide Ruderarme wurden diagonal gesetzt, damit nach hinten weniger Platz benötigt wird.
So kann das Ruder sehr dicht vor der hinteren Bordwand benutzt werden.



Die beiden Decksteile wurden dann auch direkt miteinander verklebt.
Jetzt ist (bis auf die hintere Öffnung für die Fenster) alles dicht.


lg
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Beiträge: 1 064

Realname: Stefan

Wohnort: Raum Ludwigsburg

  • Nachricht senden

130

Mittwoch, 29. Januar 2014, 15:14

...wow....eng ist gar kein Ausdruck Für Deinen Technikraum. Aber für LED's hast Du immer Platz, wie?
Macht´s besser,
Stef

Auf Lager:
Tamiya Baja King TL-01B
Junkers-Ju 88 A-4 1:48
Sopwith Camel 1:72

131

Mittwoch, 29. Januar 2014, 23:10

Schön das du weiter baust! :ok:
Gerne darfst du auch mehr Fotos zeigen, so aus der Totalen mal, von dem verklebten Aufbauten

und wie wurde dein unterwasserschiff? hat das kupfer mit lackierung eine gute farbe bekommen?
Viele Grüße :ahoi:
markus
(der Captain)

132

Mittwoch, 29. Januar 2014, 23:34

Aber für LED's hast Du immer Platz, wie?
Wir, die etwas mehr nnormal sind, bauen ja auch die LED's in ein Schiff ein...
der Frank baut Seine Schiffe immer um die LED's herum... :D

Schön wieder etwas von Dir und der Surprise zu sehen, Frank. :thumbsup:
Im Bau: Black Pearl
Im Bau: H.M.S. Triton

133

Donnerstag, 30. Januar 2014, 12:28

Masten - ein "Must be"...

Nachdem alle Leitungen durch das untere Decksteil durchgeführt wurden
und die unteren Maströhrchen durch das obere Decksteil gesteckt werden konnten,
wurden beide Rumpfteile sauber miteinander verklebt.

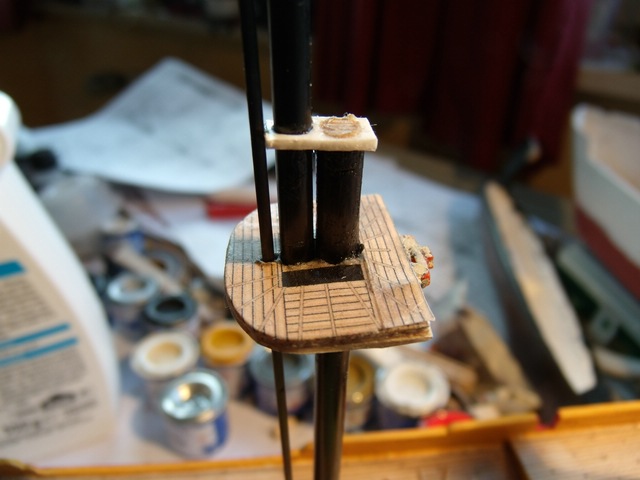

Danach kamen die Masten an die Reihe.



Die Marsen sind bereits gesetzt und weitere Masteile (Marsstengen) verklebt worden.



Am Fockmast bleibt das Rohr des Untermasten oben offen,
damit ein Luftaustausch mit dem inneren Rumpfbereich stattfinden kann.
Der ansonsten durch die Abkühlung des Rumpfes entstehende Unterdruck
wäre ein Sicherheitsproblem bei Einsatz in kaltem Wetter.



Am Hauptmast wird alles geschlossen, da dort verschiedene Leitungen verlegt sind.
Auch die Antenne des 40 MHz-Empfängers wird hier in den Rohren verborgen gelegt.

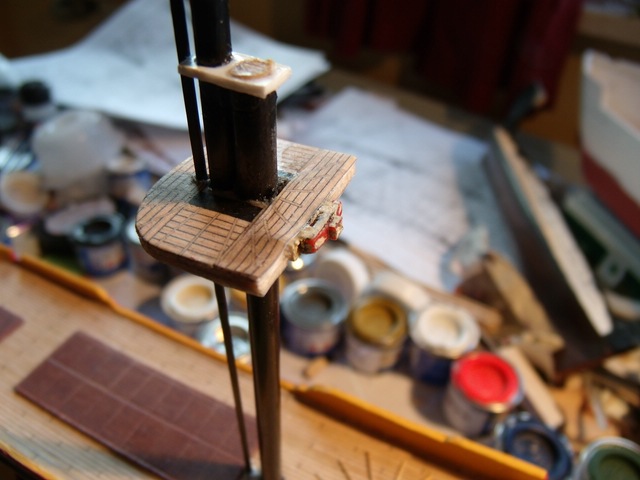

Am hinteren Ende der Mars kann man auch den Einschalter erkennen.



Die recht hohe Lage des Schalters in der Mars sollte ihn vor Salzwasser schützen.
So kann man ihn leicht bedienen und ein Ausfall ist eher unwahrscheinlich.

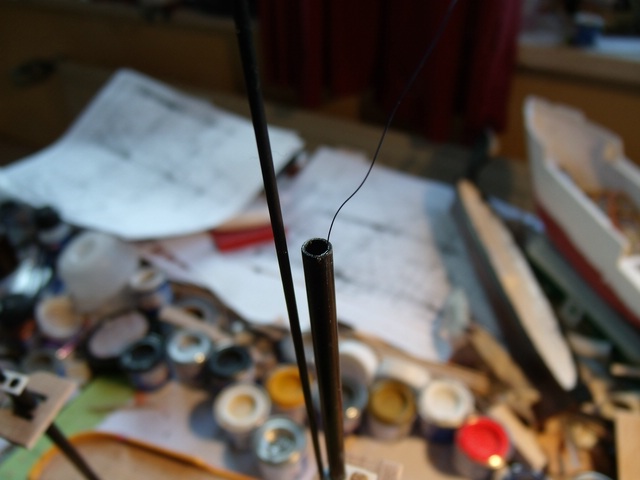

Die Antenne des 40 MHz-Empfängers ist dabei als Kupferlackdraht ausgeführt
und durch die Kohlefaserröhrchen hindurch verlegt worden.
Oben aus dem Röhrchen der Marsstenge tritt der Antennendraht aus
und wir später an der Spitze des Stellstabes, der ja dann die Bramstenge sein wird befestigt.

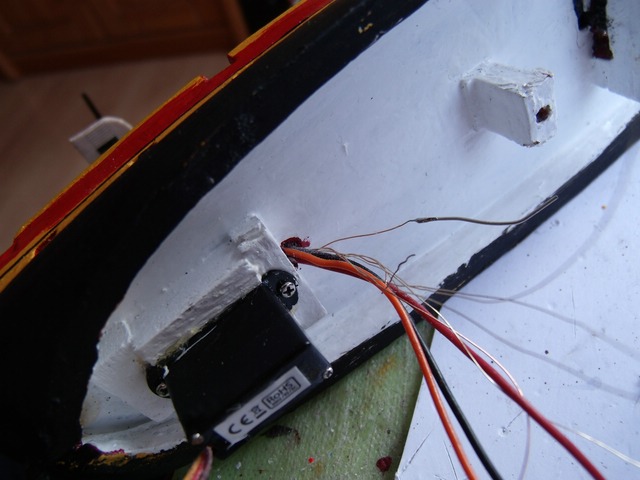

Unter dem Kanonendeck kommen dann die Leitungen und der Antennendraht wieder zum Vorschein.
In einer leichten Vertiefung werden sie zur Seite geführt.



Direkt unter den Leitungen wird sich später das Servozahnrad befinden,
dass an dem hier zu sehenden schwarzen Zahnrad den Stellstab bedient.



Direkt vor dem Ruderservo sind die drei Leitungen für den Ladestecker
und alle Leitungen für die acht LEDs herausgeführt.
Da wird noch einiges an Leitungen zu verlöten sein... :pfeif:



...eng ist gar kein Ausdruck Für Deinen Technikraum. Aber für LED's hast Du immer Platz, wie?

Klaro! :D
Aber eng wurde es bei diesem Schiff vor allem mit Akku, Servos und Empfänger... :lol:

der Frank baut Seine Schiffe immer um die LED's herum... :D

Na, in diesem Fall waren eher Akku und Servos die problematischen Dinge.

und wie wurde dein unterwasserschiff? hat das kupfer mit lackierung eine gute farbe bekommen?

Ich hab´s noch gar nicht fertig lackiert.
Erst mal musste noch ein wenig verändert werden, aber dazu später mehr.


lg
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Beiträge: 1 101

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

  • Nachricht senden

134

Donnerstag, 30. Januar 2014, 14:53

WOW, was es alles hier im Forum gibt :respekt:



Die "HMS Surprise" wollte ich schon immer Konstruieren als Kartonmodell und habe mich im NET tot gesucht um etwas zum Schiff zu finden.

Jetzt kann ich mir bei Dir wenigstens was abschauen.

Danke Dir für Deinen Baubericht. :hand:
Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache
^^

135

Donnerstag, 30. Januar 2014, 22:04

das mit dem schalter ist cool, da oben kann echt wenig passieren, und man kommt leicht dran :ok:

deine farbgebung ist schön, das rot macht sich gut, eine freie interpretation der bemalung, aber sieht sehr schön aus.
mal was anderes :ok:
hast du sie gewählt um das schiff besser ausmachen zu können?

deine mast (stab) vor dem mast lösung klappt sicher klasse, aber optisch finde ich sie immer noch nicht soooo prickelnd - da hat mir die gezeigte vom 50 gun ship besser gefallen :)
naja ist ja auch ebgal
Viele Grüße :ahoi:
markus
(der Captain)

136

Freitag, 31. Januar 2014, 00:20

Hallo Frank,

schön das es wieder was zu schauen gibt. Wußte schon gar nicht mehr wo ich abgucken sollte :whistling:
Am Fockmast bleibt das Rohr des Untermasten oben offen, damit ein Luftaustausch mit dem inneren Rumpfbereich stattfinden kann.

Siehst Du, wieder was dazugelernt.

Am Hauptmast wird alles geschlossen, da dort verschiedene Leitungen verlegt sind. Auch die Antenne des 40 MHz-Empfängers wird hier in den Rohren verborgen gelegt.

Daran habe ich auch überlegt, hatte dann aber die Befürchtung, dass das Kohlefaserrohr wie ein Faradayscher Käfig wirkt, der elektromagnetische Wellen abschirmt. Hast Du das bei den anderen Seglern auch so, weil Deine Reichweiten sind ja wohl kein Problem (den Ostseebildern nach zu urteilen).

Die Position des Ein/Ausschalters ist super, da muß ich mir noch eine gute Abdichtung überlegen.

Klitzekleine Kritik, die Fockstenge und Großstenge erscheinen mir etwas zu dick und ich sehe auch keinen technischen Grund dafür, da du ja eine seperate Steuerstange hast. Hast Du Sorge bezüglich Stabilität bei einer etwas dünneren Stenge?

Ansonsten astrein :ok:

LG
Titto

137

Freitag, 31. Januar 2014, 14:03

Hi Leute!

deine farbgebung ist schön, das rot macht sich gut, eine freie interpretation der bemalung, aber sieht sehr schön aus.
mal was anderes :ok:
hast du sie gewählt um das schiff besser ausmachen zu können?

Die Bemalung ist doch noch gar nicht fertig.
Da ist erst mal ein bisschen vorgearbeitet worden, weil man nachher so schwer sauber bemalen kann.

... hatte dann aber die Befürchtung, dass das Kohlefaserrohr wie ein Faradayscher Käfig wirkt, der elektromagnetische Wellen abschirmt.

Das ist auch so!
Allerdings macht das Kohlefaserrohr bei 2,4 GHz dicht.
Die 40 MHz sollten da eigentlich ganz passabel durchkommen.

Deine Reichweiten sind ja wohl kein Problem

Moderne Anlagen (egal ob 2,4 GHz oder 40 MHz) schaffen mehr als einen Kilometer.
Da kann man auch mit etwas reduzierter Reichweite immer über 600 m schaffen.
Bei 2,4 GHz liegt bei mir die Antenne meist unter Deck,
allerdings so hoch wie möglich gelegen.
Bei 40 MHz ziehe ich sie entweder durch die Masten,
oder als Takelung bis ganz oben.

... die Fockstenge und Großstenge erscheinen mir etwas zu dick...

Ja, ein bisschen schon.
Mir erschien der nächstkleinere Durchmesser der Kohlefaserrohre etwas dünn.
Vielleicht wäre der doch besser gekommen.
Wer weiß...
Leider gibt´s da nicht so viele Zwischengrößen.


lg
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

138

Freitag, 31. Januar 2014, 22:39

ich weiß das sie nicht fertig ist, sieht man ja, aber dennoch finde ich so eine farbgebung mal gut.
oben rot und bunt hat doch auch mal was :)
Viele Grüße :ahoi:
markus
(der Captain)

139

Mittwoch, 5. Februar 2014, 19:41

Hi Leute!

oben rot und bunt hat doch auch mal was :)

Is´ nich´ mehr... :(

Ich hab erst mal auf dem roten, breiten Band was mit dünnen Klebefolienstreifen abgeklebt.
Da wird jetzt alles mal ein wenig umgestaltet...

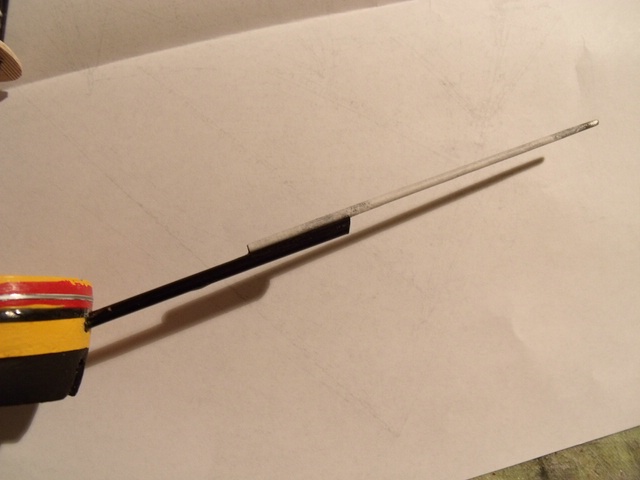

Aber davor bekam die Surprise erst mal ihr Hörnchen...



Das hellgrau aussehende ist ein mit dünnem Papier umklebtes Kohlefaserrohr.
Wenn man das dünne Papier zu einer Seite hin mit Sekundenkleber aufklebt,
so dass es an dieser Seite mehr Wicklungen hat, dann wirds unterschiedlich dick.
Das lässt sich nach dem aushärten dann auch sehr sauber schleifen.
Außerdem wiegt es kaum was und ist sehr haltbar.
So lässt sich das Ganze dann auch in die korrekte Form bringen.

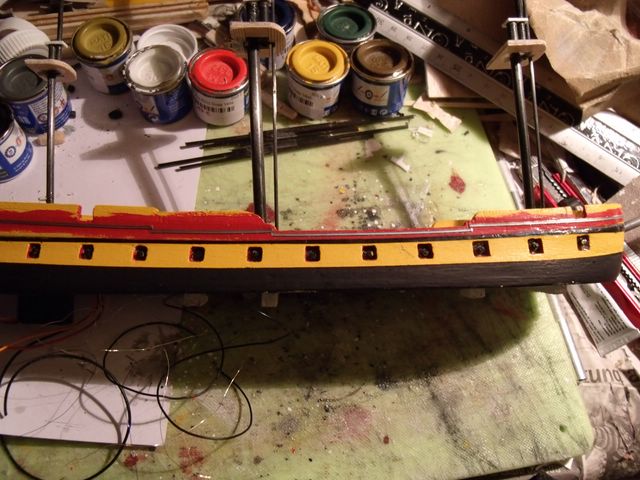

Nach dem Bemalen mit schwarzem Mattlack sieht die Surprise schon eher nach dem Filmschiff aus.



Die Masten noch gelb gestrichen (klar, die schwarzen Ringe fehlen noch)

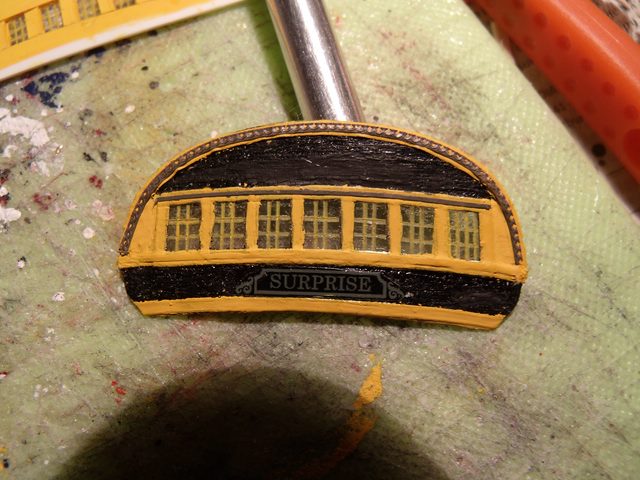

und an der Bordwand noch ein bisschen zusätzliche Aufwertung,
so geht es dann schon in die richtige Richtung, oder?

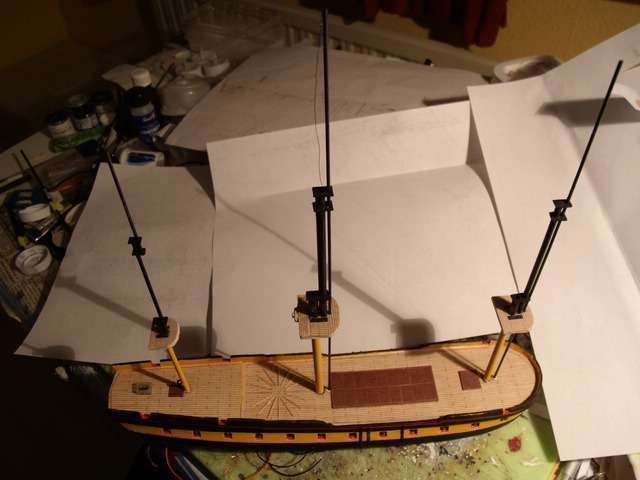

Die Masten wurden auch schon mal weiter gebaut.
Der Stellstab ist jetzt bei den vorderen Masten oben frei drehbar gelagert.
Beim Kreuzmast werden die Rahen dann über Schnüre vom Hauptmast her mitbewegt.



Eine Warnung an diejenigen, die ihre Segelverstellung auch so planen:
Hier ist sehr sauber mit dem Klebstoff zu hantieren.
Dieses ist mein erstes Schiff, wo bei der Klebung nichts daneben ging... :whistling:


lg
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

140

Mittwoch, 5. Februar 2014, 20:28

Das kommt richtig lecker :)

141

Mittwoch, 5. Februar 2014, 21:40

einen rallystreifen auf der surprise... auf den ersten blick gewöhnungsbedürftig, aber wenn man dazu die wanten usw nimmt, kommt das sicher ganz gut. :)

mal gespannt was noch so alles kommt :ok:
Viele Grüße :ahoi:
markus
(der Captain)

142

Donnerstag, 6. Februar 2014, 13:56

So langsam kommt Leben rein...



So wirkt es doch schon weit besser.
Was diverse Kleinigkeiten nicht alles ausmachen... ;)

Die Farben sind in Natura allerdings nicht so "Poppig".
Da lässt mich neine Kamera (oder meine Fähigkeiten damit - oder die Einsatzbereitschaft) im Stich.
Dafür sieht man ein wenig von der Struktur der Bordwand, was auch nicht zu verachten ist.

Warum nur mach´ ich mir bei einem "simplen RC-Schiffchen" so viel Mühe... :whistling:

lg
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

143

Donnerstag, 6. Februar 2014, 15:52

Im Prinzip bin ich ja total begeistert, aber...irgendwie sind da so Kleinigkeiten...zum Beispiel sind mir die Fender zu dick. sowie die Marsen die auch eigentlich bemalt sein müssten (?)
lg
hms

144

Donnerstag, 6. Februar 2014, 19:55

Da hat. Hms recht. Die fender erscheinen etwas prominent
Die bemalung der marsen kommt sicher noch :)
Viele Grüße :ahoi:
markus
(der Captain)

145

Montag, 10. Februar 2014, 03:05

Hallo Frank,

also mir gefällts, vielleicht kann man die Steuerstangen durch entsprechende Farbgebung noch unsichtbarer machen :nixweis:

ist technisch gesehen sehr wahrscheinlich die beste, ausfallsicherste und bei Havarie die am besten zu reparierende Lösung.

Die von mir schon angesprochene Durchmessergröße der Marsstengen fällt bei Farbgebung auch nicht mehr so auf. Habe selber ja jetzt auch bei den Durchmessern immer auf oder abgerundet,
da es das Rohmaterial ja fast nur in 1mm Durchmessersprüngen gibt.

Und schon hast Du mich wieder überholt :)

LG
Titto

146

Samstag, 15. Februar 2014, 12:28

Hallo,
es geht endlich an den Heckspiegel.
Hier war vor allem die kupferne Verzierung das Problem.
Aber auch das - inkl. Grünspan ist machbar.



Da aber der Namenszug am Modell so kaum sichtbar wäre, habe ich es mal mit in anderer Farbe versucht.
Auch das Ornament ist jetzt schon mal angesetzt.



Da mir beide Vorgängerversionen noch nicht richtig gefielen, hab ich sie noch mal etwas anders gefärbt.
Leider reibt sich der Grünspan etwas ab, aber so gefällt es mir schon ganz gut.
Ich denke, so werde ich es erst mal matt überlackieren, dann sollte es gehen.



Jetzt muss es nur naoch ans Heck passen...
... aber dafür muss ich erst mal den Rest am Heck fertig machen.


lg
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

147

Samstag, 15. Februar 2014, 12:30

:love:

148

Samstag, 15. Februar 2014, 20:39

Woooah ist das fett! :thumbsup: :love: :love: :love:
Im Bau: Black Pearl
Im Bau: H.M.S. Triton

149

Samstag, 15. Februar 2014, 20:52

Surprise-Surprise :-)

XXXDAn
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

150

Samstag, 15. Februar 2014, 22:47

grade gefunden, sehr schöne fotos von der surprise auf see

die bugansicht ist genial! das sollte dir dort helfen :)

https://surprisecrew.blogspot.de/

eine evtl. ketzerische frage: warum hast du das heck nicht gedruckt?
in 4 - 5 cm bekommt man das doch dann detaillierter bemalt und die fenster könnte man auch so in 3D aufbauen.
mit klarlack besprüht hält die farbe des druckers auch seewasser aus.

der name ist richtig klasse geworden! sehr schönes schild :ok:
Viele Grüße :ahoi:
markus
(der Captain)

Werbung
