es ging wieder etwas weiter. Das Poopdeck wurde fertiggestellt.

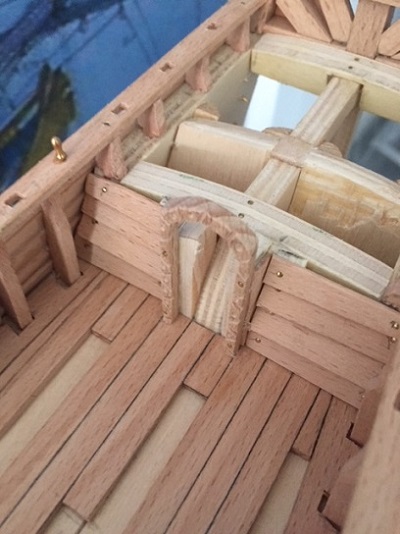

Dazu wurden auf dem darunter liegenden Deck die ersten Plankengänge verlegt.
Die Kalfalterung habe ich lediglich mittels einem harten Bleistiftstrich angedeutet.

Danach wurden Hilfsdecksbalken auf dem Poopdeck eingezogen,

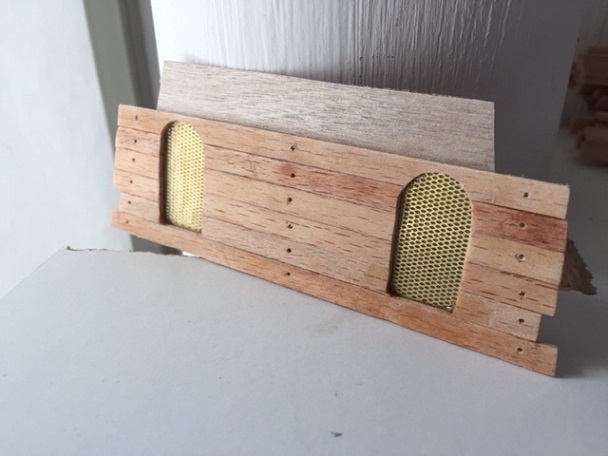

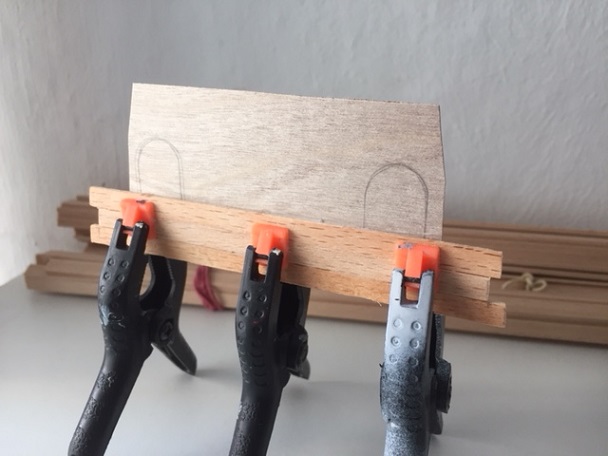

die Unterkonstruktion für die Pforte gefertigt und die Schottwand mit Klinkerbeplankung eingebaut.

Anschließend wurde der Pfortenrahmen gefertigt und montiert.

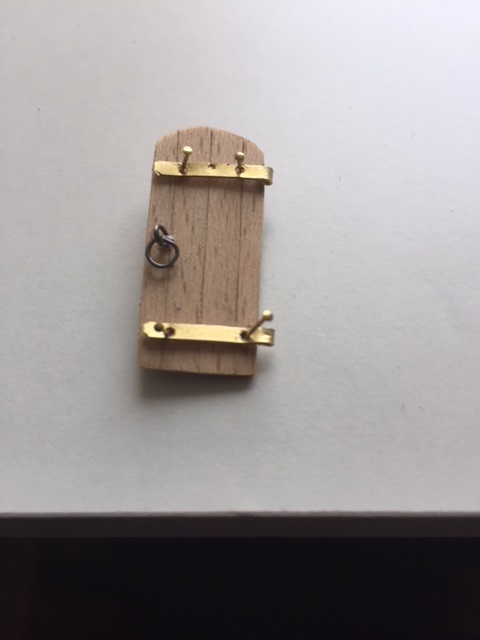

Als nächstes habe ich das Türblatt mit Beschlägen hergestellt und eingesetzt.

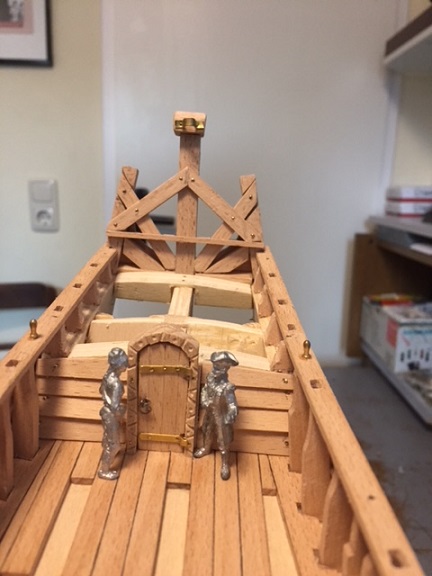

Nach Zwischenabnahme durch zwei Offiziere…

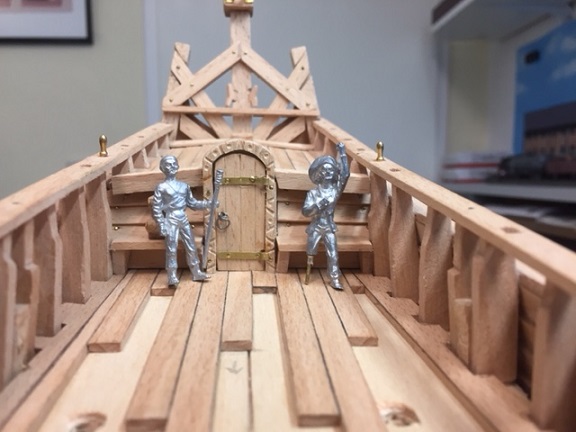

…wurde das Poopdeck beplankt, die Bänke vor der
Schottwand aufgestellt und die Aufstiegshilfen montiert.
Des Weiteren gab es noch die Decksabschlussleisten und die Flaggenstabarretierung und ein
Paar Halteklampen.

Das soll`s für heute gewesen sein. Womit ich weitermache, weiß ich allerdings auch noch nicht genau.
Der Möglichkeiten gibt es ja viele.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

1 357

Mittwoch, 13. Juni 2018, 11:38

Wieder einmal erst klassische Arbeit, der Pfortenrahmen
ist 1A, bin begeistert.
Wirst du die Dübelung der Decksplanken darstellen?

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

oliver_z3

Beiträge: 3 800

Realname: Oliver LIPPOLD

Wohnort: Graz

1 358

Mittwoch, 13. Juni 2018, 12:04

Hallo Ray,
sehr schön wieder, wie immer :ok:

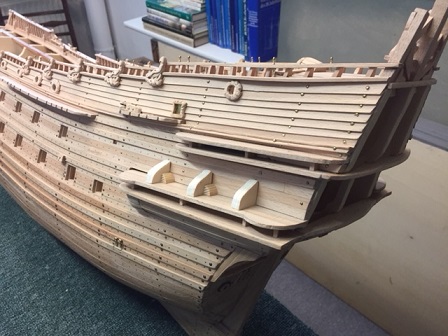

. Eine Sache hab ich aber: Auf Bild 8 wo die Offiziere inspizieren sieht man das der rechte Handlauf vom Schanzkleid niedriger in den Heckspiegel läuft als der rechte Handlauf. Zwischen dem horizontalen Balken am Heckspiegel ist rechts viel mehr Luft zum Schanzkleid als links. Kannst Du da noch was machen ?
