Im Bau: Admiral Richard E. Byrd´s Antarctic Snow Cruiser 1/72

Raststätte

Beiträge: 3 800

Realname: Bernd

  • Nachricht senden

91

Dienstag, 26. Mai 2026, 05:12

Zitat von »Icedirk«

Natürlich waren für diese Schwimmerversion auch Kennungen usw. dabei wobei ich davon natürlich Nichts gebrauchen konnte
ausser den Streifen.

Ach so, deshalb. Ich dachte der Flieger wäre gleich beim Truck dabei gewesen. Mein Fehler :rot: .

Ein Kran macht schon Sinn, nur wo der war: :nixweis: . Hier auf dieser Zeichnung ist er im Bereich der Hinterachse angebracht: https://www.aviationmegastore.com/img/mi…4e-154287_3.jpg und https://www.aviationmegastore.com/img/mi…27-154287_2.jpg . Ob das so stimmt: :nixweis:

Bernd

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

92

Dienstag, 26. Mai 2026, 21:25

Trittschutzflächen und Ende der Bemalung.

Moin, die schwarzen Trittschutzflächen sind noch hinzugekommen.
Sie sind bei jeder Staggerwing anders, rechts und links nicht gleich
und rätselhafterweise auch rechts wo gar kein Einstieg ist.
1:

2:


Als Nächstes versuche ich mich an der Tragflächenverspannung.Mal sehn ob das was wird. ?(
Dirk

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

93

Mittwoch, 27. Mai 2026, 18:11

Versuch Tragflächenverspannung

Hier meine Verspannungsrohlinge, gebogen aus 0,2mm Edelstahldraht.
2x je Seite doppelt und parallel, über Kreuz.

Dirk

feuermann6147

Beiträge: 9 787

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

94

Mittwoch, 27. Mai 2026, 19:47

Moin,

ich bin da echt mal gespannt und zugegebenermaßen ein wenig skeptisch, ob das mit dem gebogenen Federstahl am Ende gut aussieht :nixweis:

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

95

Mittwoch, 27. Mai 2026, 20:52

Moin Ingo

Zitat von »feuermann6147«

ich bin da echt mal gespannt

Ich auch.... :nixweis:

Aber es scheint zu funktionieren und könnte klappen was ich mir ausgedacht habe.....
Noch bin ich guter Dinge. :)
1:

2:

Dirk

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

96

Mittwoch, 27. Mai 2026, 21:52

Verspannung 2

Die 2. Seite hat auch geklappt. :)
"Geklebt" habe ich mit diesem Mattlack aus meinem Lieblings-Action Markt:

Sieht ganz schön klein aus der Flieger neben der 250ml Flasche.....
1:

2:

Nun lasse ich es schön bis Morgen trocknen bevor ich mit den anderen beiden Verspannungen weitermache.
Dirk

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

97

Donnerstag, 28. Mai 2026, 04:11

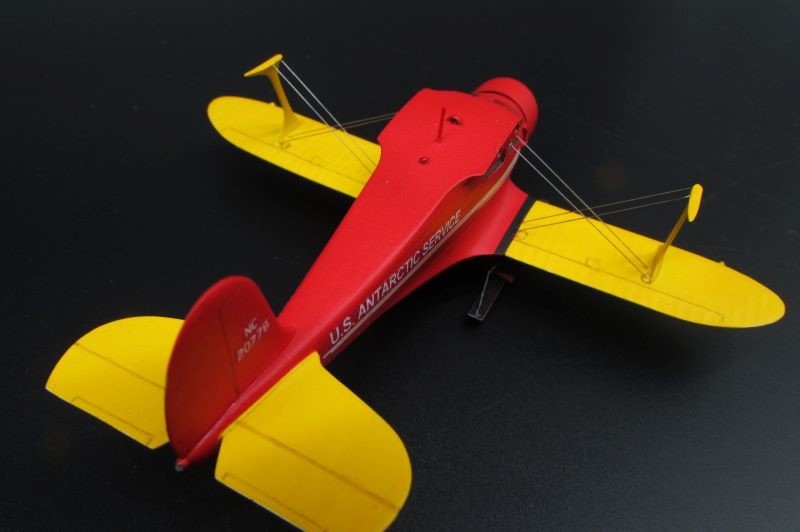

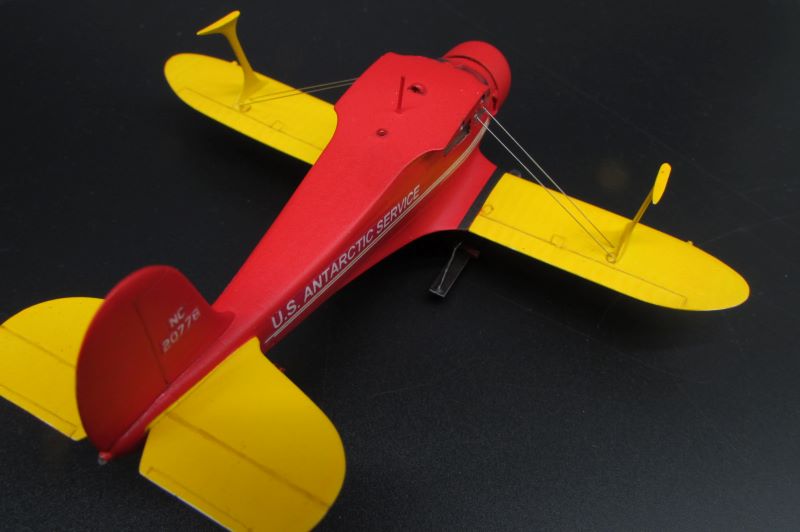

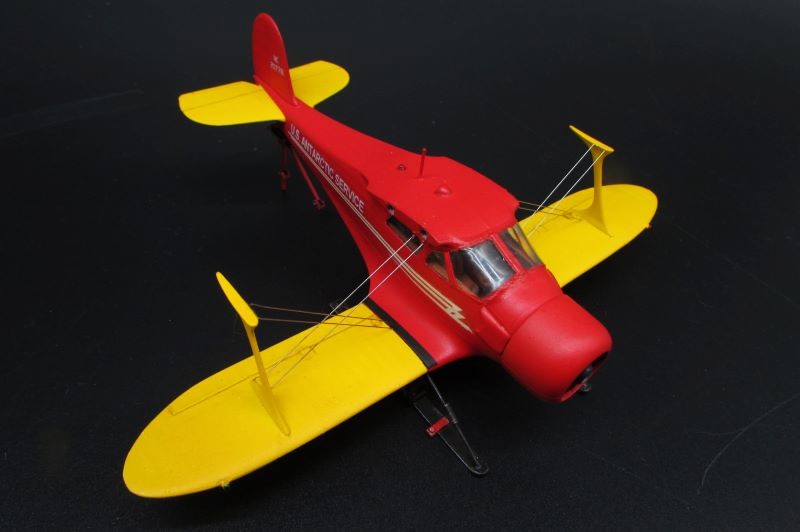

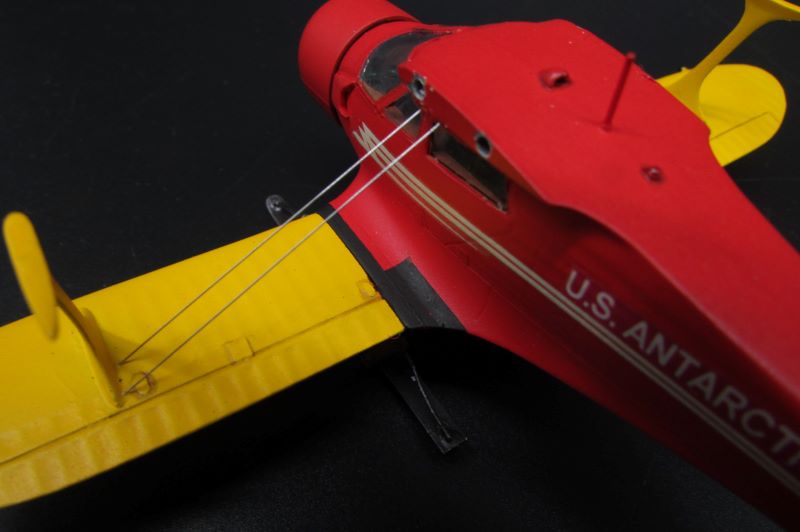

Verspannung 3

Moin,
die noch fehlenden Verspannungen über Kreuz haben auch so funktioniert wie ich es mir vorgestellt habe. :P
Es fehlt noch eine Querverstrebung in den Kreuzungspunkten.
Ob und wie ich die mache, mal sehn.
1:

2:

3:

:P Dirk

Berti-One

Beiträge: 415

Realname: Christian

  • Nachricht senden

98

Donnerstag, 28. Mai 2026, 17:25

Klasse Idee, akkurat gearbeitet, sieht sehr gut aus :respekt:
Ich mag keine Menschen, die überall suchen, was sie stört...
Ich mag Menschen, die überall etwas finden, was sie fasziniert

feuermann6147

Beiträge: 9 787

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

99

Donnerstag, 28. Mai 2026, 18:14

Moin,

HMMMMMM .... :nixweis:

Ich weiß nicht, irgendwie wollen mir die "Verbindungen" zwischen den Streben nicht so recht gefallen:


Kann aber auch sein, dass es gar nicht so schlimm ist und ich es nur nicht richtig erkenne ?(

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

100

Donnerstag, 28. Mai 2026, 19:12

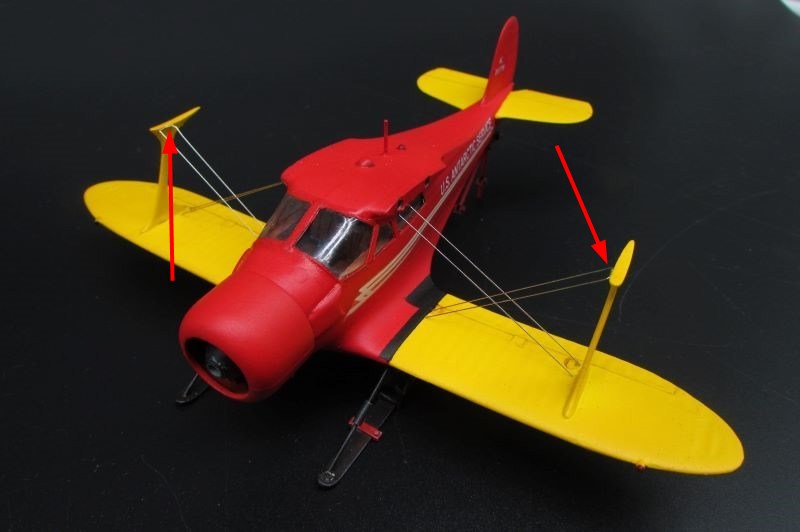

Verspannung 4

Moin,
zu guter Letzt habe ich die Führungsröhrchen im Kreuzugspunkt der Verspannungen gemacht.

0.8mm Evergreen, 4mm lang.
Um sie überhaupt genau in den Kreuzungspunkt zwischen die Verspannung einsetzen zu können
habe ich aus einem Stück Papier ein "Hausdach" gefaltet und von unten in das Dreieck geschoben.
So hatte ich wenigstens eine gewisse Führung, trotzdem ein extremes Geduldsspiel. :rolleyes:

Die Verspannung ist fertig, ich bin rundum zufrieden.
Dirk

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

101

Donnerstag, 28. Mai 2026, 22:11

Obere Tragflächen und FERTIG!

Moin, die Staggerwing ist fertig geworden.
Fazit aus 160 Stunden Arbeit:
Der Bausatz, der als Grundlage für den Scratchbau diente ist von wirklich schlechter Qualität.
Überdimensionale Angüsse, Sinkstellen, Grate, Fischhäute und verzogen.
Die Teilenummern in der Anleitung stimmen allesamt nicht mit dem Gußast überein.
Wo die Teile anzubringen sind ist nicht erkennbar, ständiges Forschen anhand von Orginalen ist nötig.
Wer nach der Bauanleitung arbeitet wird kläglich aufgeben, die Reihenfolge ist unsinnig und führt zu Nichts.
Ich hab´s irgenwie hingekriegt, bin zufrieden und habe jetzt als Lohn der Mühe ein absolutes Unikat.

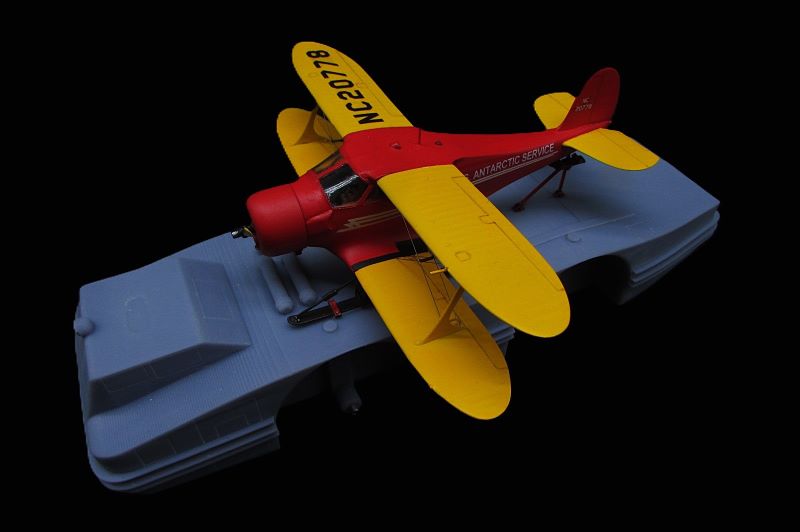

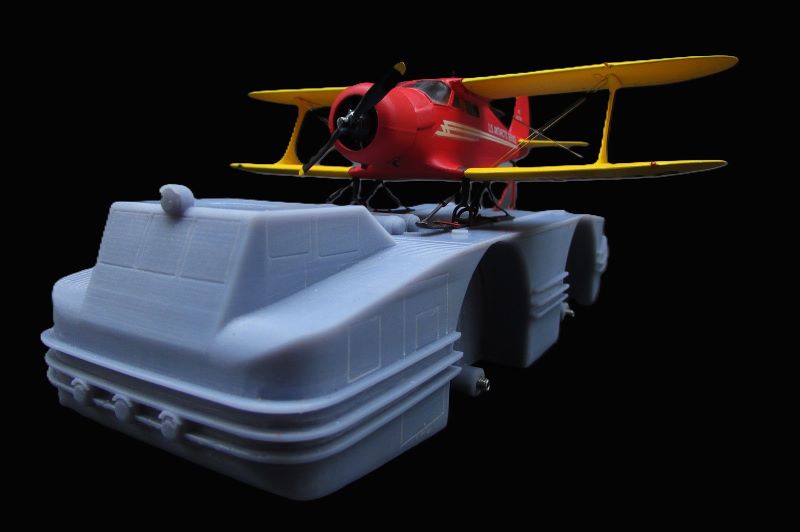

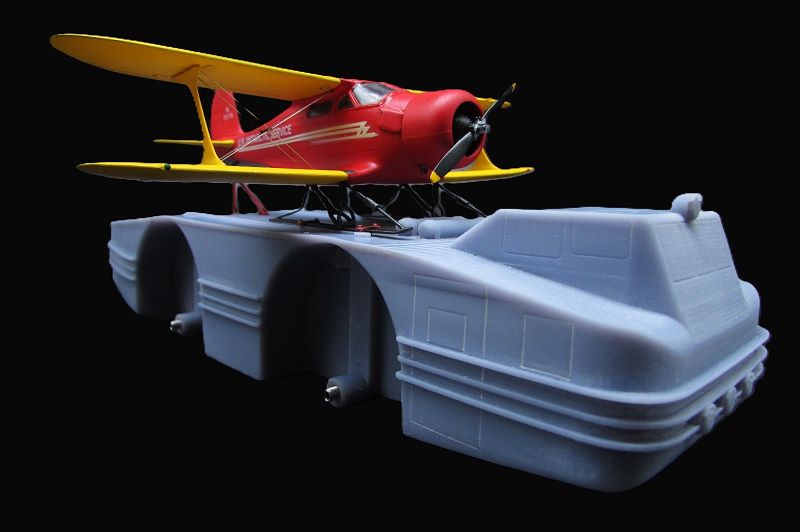

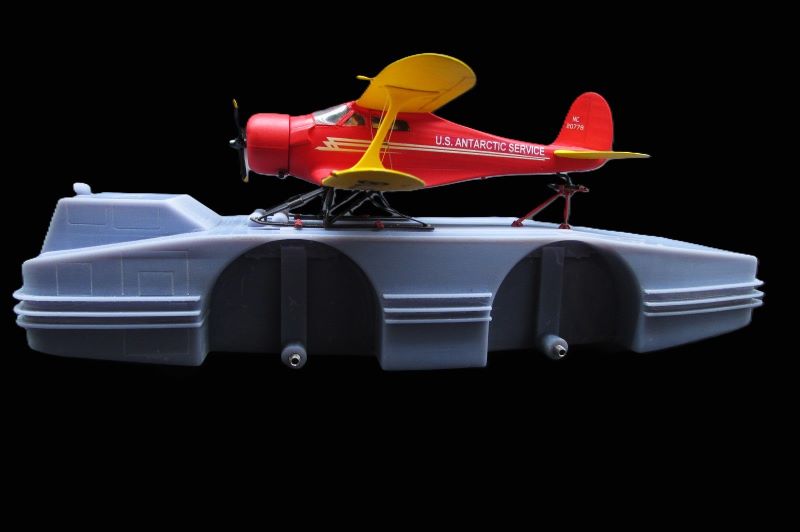

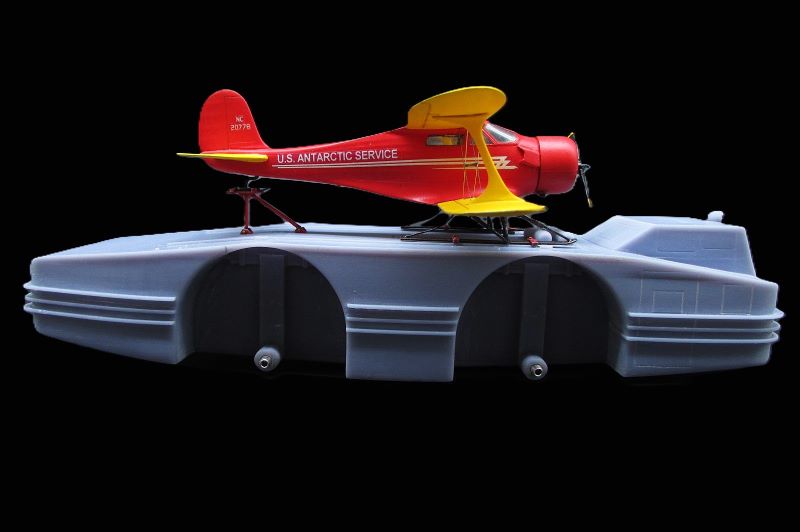

Hier die Bilder auf dem gedruckten Rumpfrohling des Antarctic Snow Cruiser´s:
1:

2:

3:

4:

5:

6:

Weiter geht´s dann bald am Fahrzeug, die Halterungen dafür sind ja schon am Flieger.......
'Thunderbird´s: Go!
Euer Dirk

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

102

Freitag, 29. Mai 2026, 05:19

Hydraulik-Zeug

Moin,
auf einigen wenigen Foto´s sind in den Radkästen Hydraulikleitungen und Verteiler zu erkennen.
Es heißt,die Räder das Antarctic Snow Cruiser´s waren einzeln in der Höhe verstellbar um
Hindernisse zu überwinden.
Somit habe ich die Räder mal zur Probe draufgesteckt um festzustellen wieviel man davon sieht
und ob es sich lohnt Sowas zu scratchen.
Mit dem Ergebnis: man hat guten Einblick und es muß diesbezüglich Etwas gemacht werden.
Der Admiral hat auch schon mal vorbeigeschaut.
So kann man sich ein Bild von den Ausmaßen dieses Kolosses machen.
Die Räder hatten einen Durchmesser von rund 3 Metern:

:wink: Dirk

Raststätte

Beiträge: 3 800

Realname: Bernd

  • Nachricht senden

103

Freitag, 29. Mai 2026, 05:56

Moin Dirk

Glückwunsch zu der Fertigstellung von Teil 1 der Antarctic-Mission. Sieht Schick aus, das Fliegerchen :) . Der Cruiser wird dir bestimmt auch noch einiges an Kopfzerbrechen bereiten. Der "Klotz" kann ja nur als Basis dienen, wirklich Detailreich ist er ja nicht :huh:

Bernd

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

104

Freitag, 29. Mai 2026, 10:29

Danke Bernd!

Zitat von »Raststätte«

Moin Dirk

Glückwunsch zu der Fertigstellung von Teil 1 der Antarctic-Mission. Sieht Schick aus, das Fliegerchen :) . Der Cruiser wird dir bestimmt auch noch einiges an Kopfzerbrechen bereiten. Der "Klotz" kann ja nur als Basis dienen, wirklich Detailreich ist er ja nicht :huh:

Bernd

Geplant sind u.A.: Hydraulikkeitungen und Verteiler, div. Griffe, Bügel und Einstiegshilfen, Abgasrohre, Antennen,
Doppelfanfare-Truckhorn, Scheibenwischer, 3 US-Flaggen, Derrick-Kran und was mir noch so einfällt.
LG aus dem schönen Nordharz
Dirk

Nordsee

Beiträge: 128

Realname: Arne

Wohnort: Wilhelmshaven

  • Nachricht senden

105

Montag, 1. Juni 2026, 06:21

Moin Dirk,

der Flieger ist Dir trotz der Widrigkeiten wirklich gelungen. Aber ich Frage mich, wieviel Modelle den Bach runter sind, wenn weniger Erfahrene Modellbauer an dem Modell scheitern?
Das ist schon eine tolle Leistung!
Viele Grüsse, Arne


«Sehen und Verstehen »

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

106

Montag, 1. Juni 2026, 22:52

Abgasanlage, Hydraulik Scratcharbeiten

Moin,
damit es in den Radkästen interessanter wird habe ich angefangen
Hydraulikzeug zu scratchen.
Da Niemand weiß wie das war kann ich machen was mir gefällt.
Leitungen: Lötzinn + Evergreen und Irgendwas.
Da kommt noch reichlich rein.
Die Abgasanlagen der beiden Dieselgeneratoren haben Rohre aus 1mm Lötzinn und Aderendhülsen bekommen.

:cracy: Dirk

Raststätte

Beiträge: 3 800

Realname: Bernd

  • Nachricht senden

107

Dienstag, 2. Juni 2026, 05:40

Moin Dirk

Zitat von »Icedirk«

Lötzinn + Evergreen und Irgendwas.

Genau mein Style. Das sieht nun schon weitaus besser aus als Nix :thumbup:

Bernd

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

108

Dienstag, 2. Juni 2026, 05:49

Noch mehr Hydraulikzeug

Zitat von »Raststätte«

Moin Dirk

Genau mein Style. Das sieht nun schon weitaus besser aus als Nix :thumbup:

Bernd

Moin Bernd,

da geht noch was...... :P


Dirk

Nordsee

Beiträge: 128

Realname: Arne

Wohnort: Wilhelmshaven

  • Nachricht senden

109

Dienstag, 2. Juni 2026, 05:51

Moin Dirk,

aus „Nichts“ was schönes machen, das gefällt mir sehr!
Viele Grüsse, Arne


«Sehen und Verstehen »

feuermann6147

Beiträge: 9 787

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

110

Dienstag, 2. Juni 2026, 13:44

Moin,

läuft bei dir :ok:

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

111

Mittwoch, 3. Juni 2026, 00:48

Weitere Scratchdetailierung

Moin,
zahlreiche Aufnahmen für Flaggenmaste, Antennen- und Meßgerätemasten sind hinzugekommen (Aderendhülsen).
Auf einigen Bildern ist das Fahrzeug mit Etwas auf dem rechten "Kotflügel" zu sehen was ich für einen Kurbelmasten halte.
Auf Anderen sitzt er plötzlich mittig auf der Fahrzeugstirn.
Weiterhin habe ich Steighilfen und Griffe gemacht.
Hier noch ein Geheimtip wer solche Griffe machen möchte:
die beiden kurzen Schenkel ungleich lang machen, das erleichtert die Montage in den Bohrlöchern ungemein.
1:

2:

3:

:schlaf: Dirk

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

112

Mittwoch, 3. Juni 2026, 08:18

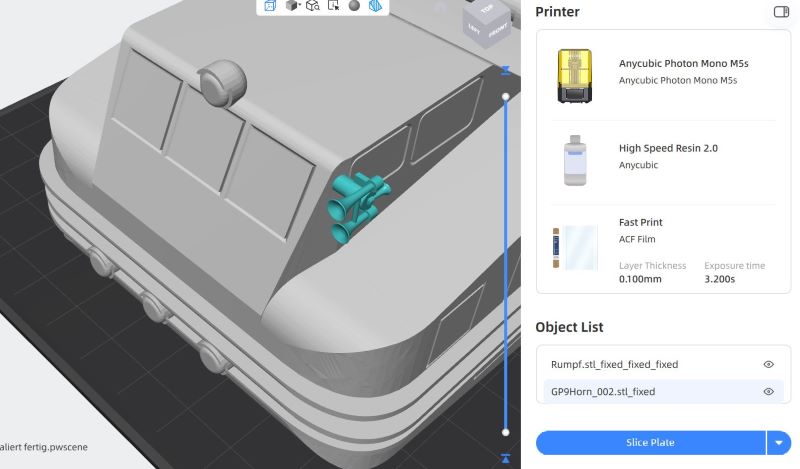

Kompressorfanfaren

Moin,
die Kompressorfanfaren.
Hier in der 3-D Simulation mal montiert.

Nun muß ich es noch drucken.

Dirk

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

113

Mittwoch, 3. Juni 2026, 23:10

Kran

Moin,

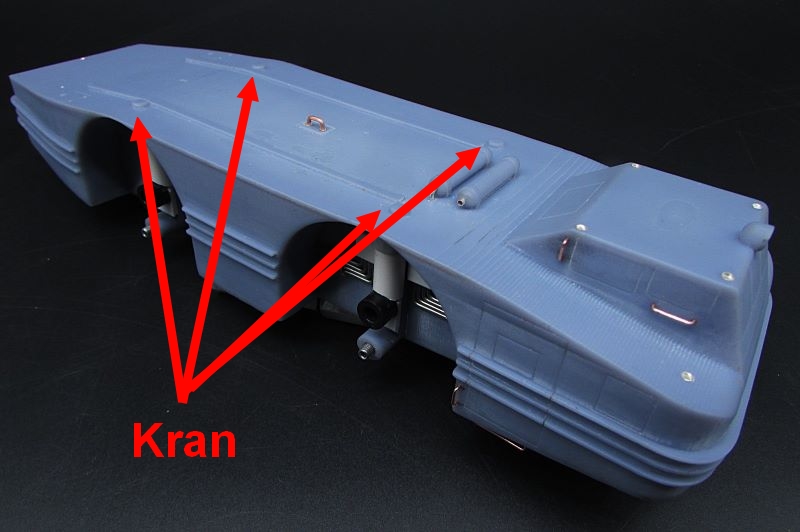

diese 4 runden Erhebungen sind die Positionen an denen der Derrick-Kran montiert werden kann, sagt man.
Sie sind 4mm im Durchmesser und 1mm hoch.
Ich werde sie durch gleichgroße Neodymmagneten ersetzen.
Davon verspreche ich mir den Kran an allen 4 Stellen aufsetzen zu können und den Drehwinkel beliebig variieren zu können.

Jetzt muß ich auf die Magnete warten.......

;) Dirk

Raststätte

Beiträge: 3 800

Realname: Bernd

  • Nachricht senden

114

Gestern, 04:41

Moin Dirk

Wie das Damals so mit dem Kran war ist mir weiterhin ein Rätsel :S . Er war wohl im Inneren verstaut und musste jedes mal auf- und abgebaut werden was bei der Kälte garantiert keine Freude war. Wie auch immer, bei der Montage an einem deiner Markierungen war der Kran aber immer ganz schön nahe am Fliegerchen :huh:

Bernd

Icedirk

  • »Icedirk« ist der Autor dieses Themas

Beiträge: 1 433

Realname: Dirk

Wohnort: Am Rande des Nordharzes

  • Nachricht senden

115

Gestern, 06:24

Moin Bernd,

mir auch.
Wie schon erwähnt gibt es auch davon keine Fotos, nur Zeichnungen auf denen
zu sehen ist wie ein Rad dranhängt und wie die Staggerwing damit heruntergehoben wird.
Im Text heißt es dazu: "Used for changing wheel and handling the plane".
Zahlreiche Risszeichnungen von Innnenleben zeigen allerlei Dinge -nur keinen verstauten Kran.
Na gut, zu der Zeit glaubte man auch das im Jahre 2000 alle Auto´s mit einem Atomreaktor
herumfahren. :lol:
Also: künstlerische Freiheit ohne Grenzen.
Dirk

Zitat von »Raststätte«

Wie das Damals so mit dem Kran war ist mir weiterhin ein Rätsel :S .
Bernd
