Moin,

atemberaubend schön :love:

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

92

Samstag, 23. August 2025, 17:53

Hallo zusammen!

Vielen lieben Dank für dein Lob, Ingo!

Die Woche wurde das Gangspill und die Balkenkonstruktion etc. hergestellt.



































Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

titto

Beiträge: 265

Wohnort: Siegerland

  • Nachricht senden

93

Sonntag, 24. August 2025, 20:02

Hallo,

ich bin in Deinem Baubericht ja eigentlich nur stiller Mitleser, aber ich muß einfach mal loswerden wie fasziniert ich
von Deiner Arbeitsweise, Detailtreue und dem Modell bin!
:respekt:

LG Titto

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

94

Montag, 25. August 2025, 19:10

Hallo zusammen!

Vielen Dank für deinen Kommentar und das ausgesprochene Lob, Titto :hand:

Wenn die Stundenlangen Arbeiten gefallen, ermuntert das doch sehr...


Die obere Masteinfassung und das zweite Oberlicht wurde fertig. Dies ist aus einem Stück gefräst. Es kamen wieder die Deckgläser fürs Microskop als Glas zum Einsatz, das mit kleinen Holzleisten umrahmt wurde. Nicht so schön geglückt wie das Oberländerlicht ein Deck darunter, aber gut....











Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

95

Samstag, 30. August 2025, 17:14

Hallo zusammen!

Am Oberdeck wurden die Leibhölzer gesetzt. Steuerbord wurden die Wassergänge komplett gesetzt, Backbord nur teilweise für die Beplankung, sonst wäre die ganze Arbeit an den Enden der Deckbalken nicht mehr ersichtlich. Das "Häuschen" für den Niedergang wurde fertig, sowie die komplette Wandbeplankung an beiden Seiten.















Dieses Teil in schwarz wurde extra angefertigt. Warum die ganze Spantenkonstruktion nicht dies auch noch mit eingeschlossen hat bleibt mir ein Rätsel. Jetz hab ich somit die Finale Höhe vom Schiff.



Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

VolkerZ

Beiträge: 181

Realname: Volker

Wohnort: Krems a.d. Donau

  • Nachricht senden

96

Samstag, 30. August 2025, 18:34

Herrliche Details, ein bildschöner Niedergang!
Liebe Grüße
Volker

In Bau: Holz: Teeklipper Thermopylae
Fertig: Holz: Karavelle Niña
Fertig: Holz: Kutter Lady Nelson

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

97

Samstag, 6. September 2025, 15:22

Hallo zusammen!

Vielen Dank Volker für deine lebenden Worte!

Der Mastfuß vom Besanmast, die Ankerbeting, die Mastbetings, das Geländer und die Schandeckel wurden hergestellt.





































Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

98

Dienstag, 9. September 2025, 12:59

Hallo zusammen!

Bei der Vénus folgt der Ruderstand mit doppeltem Steuerrad.

Dies wollte ich aus vielen Einzelteilen herstellen. Dem Maßstab und meinem Können geschuldet beschränkte ich die Teileanzahl und heraus kam dies:




















Das Deck wurde deshalb offen gelassen, um die Funktion der Ruperpinne und diese selbst noch zu erkennen. Ob es das wert war......, da man fast nichts mehr davon erkennt.



Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

feuermann6147

Beiträge: 9 428

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

99

Mittwoch, 10. September 2025, 07:38

Moin,

Man sieht mich sprachlos ... :love:

Ein weiteres Stück Modellbaukunst, bei dem mir im Laufe der Zeit die Superlative ausgegangen sind!

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

100

Freitag, 12. September 2025, 14:29

Hallo zusammen!

Vielen lieben Dank Ingo für dein Lob! :ok:

Bei der Venus ging's wieder wie folgt weiter:

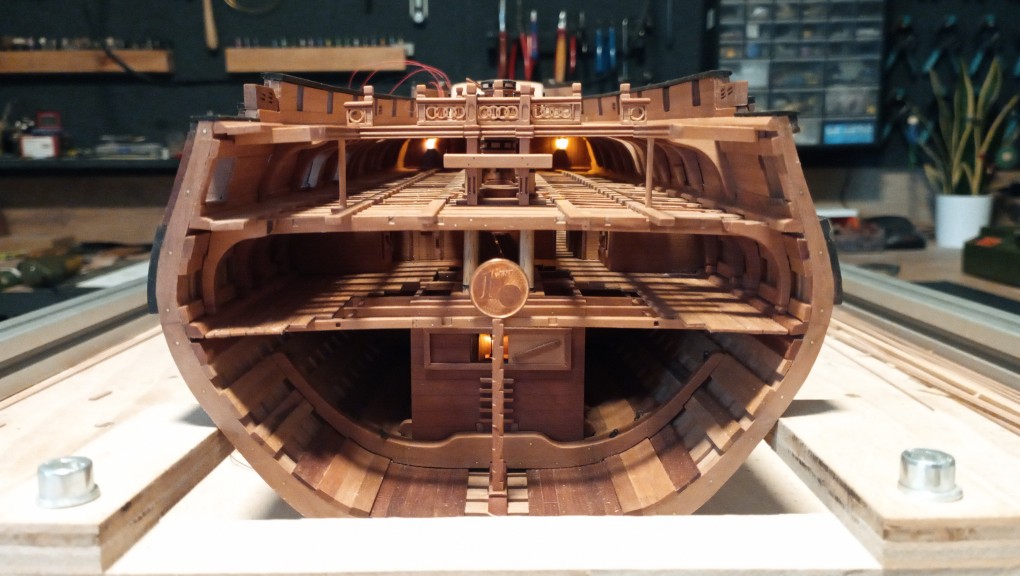

So wie ich den Plan verstanden habe gibt es in der Kabine eine separate Kammer für die Gewehre.
Dies musste ich für meine Batterie etwas abwandeln, wo diese statt den Gewehren nun verstaut ist.
2 Balken lassen sich entfernen, um die Batterie tauschen zu können und die Laternen ein- und auszuschalten.







Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

101

Sonntag, 14. September 2025, 14:10

Hallo zusammen!

Die Kreuzhölzer und Nagelbänke wurden fertig.
Da mir damals die Belegnägel an der Mastbeting nicht gelungen sind, habe ich nochmal einen Versuch gewagt und doch noch hinbekommen. Schade dass ich dies bei der Beting nicht mehr ohne Schaden ändern kann.





















Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

102

Samstag, 20. September 2025, 20:04

Hallo zusammen!

Es wurde mit dem Heckspiegel begonnen.

Wie auf dem Plan zu sehen liegen die Fenster etwas höher und liegen auf dem Absatz auf.






Da auf dem Plan nur das Mittelfenster eingezeichnet ist, wurden die anderen dementsprechend übertragen. Und hier passierte mir ein folgenschwerer Fehler. Aus Unachtsamkeit habe ich die anderen Fenster falsch gezeichnet, hergestellt und eingebaut. Auch wenn ich mich während der Bauphase gewundert hab, warum nur das Mittelfenster mehrere Sprossen hat, fiel mir mein Fehler erst beim Einbau so richtig auf.
Da ich aber keine Fenster mehr rausreißen und alle neu machen wollte, entschied ich mich nur das Mittelfenster den anderen anzupassen. Dies ist natürlich entgegen des Plans, habe mich dennoch hierfür entschieden. Positiv zu erwähnen ist, dass man hier dafür besser ins innere blicken kann.
















Hier zu sehen die nicht nach Plan gefertigten Fenster:







Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

103

Freitag, 26. September 2025, 19:14

Hallo zusammen!

Ein kleines neues Detail an der Heckpartie.
Das "Abflussrohr" wurde aus ästhetischen Gründen schwarz ausgemalt. :pfeif:













Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Leimprinz

Beiträge: 2 297

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

  • Nachricht senden

104

Samstag, 27. September 2025, 01:02


Äußerst beeindruckend :thumbsup: :thumbsup: :thumbsup:

Einfach mal machen! Könnte ja gut werden.


Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

105

Sonntag, 28. September 2025, 19:28

Hallo zusammen!

Vielen lieben Dank Matthias für deine lobenden Worte :hand:
Als stiller Mitleser an deinem Schiff kann ich das uneingeschränkt zurückgeben....

An der Heckgalerie ging's weiter, sowie die Seitengalerie Steuerbord:



















Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Leimprinz

Beiträge: 2 297

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

  • Nachricht senden

106

Sonntag, 28. September 2025, 22:23


Ich kann mich nur immer wiederholen: tolle Arbeit :thumbsup: :thumbsup: :thumbsup:

Schade dass du keinen Beitrag dazu gepostet hast wie du die geschnitzten Holzbögen hergestellt hast. Ist das alles aus einem Stück geschnitzt? Wie lange hast du für die umlaufenden Verzierungen gebraucht?

Einfach mal machen! Könnte ja gut werden.


Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Golfkilo

Beiträge: 3 887

Realname: Jochen

Wohnort: Gladbeck

  • Nachricht senden

107

Sonntag, 28. September 2025, 23:13

Mahlzeit!

Das würde mich auch interessieren, wie das Ornament entstanden ist. So eine gleichmäßige Ausführung lässt einen an Schnitzroboter denken..
Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

108

Sonntag, 28. September 2025, 23:35

Vielen lieben Dank für eure Kommentare :ok:

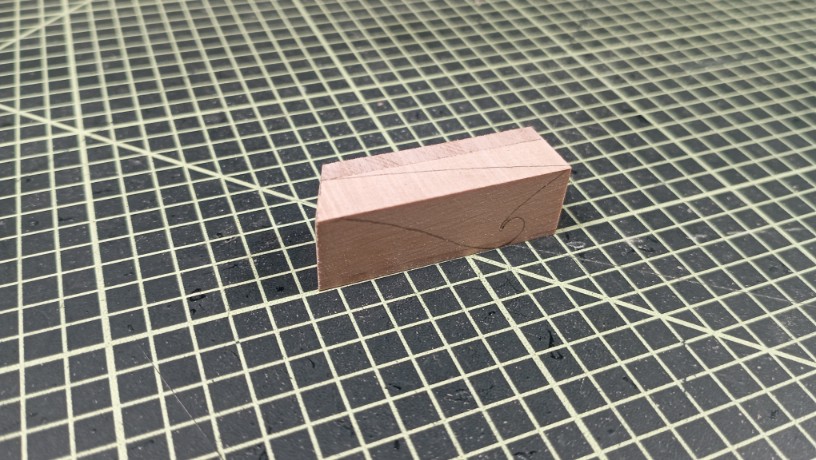

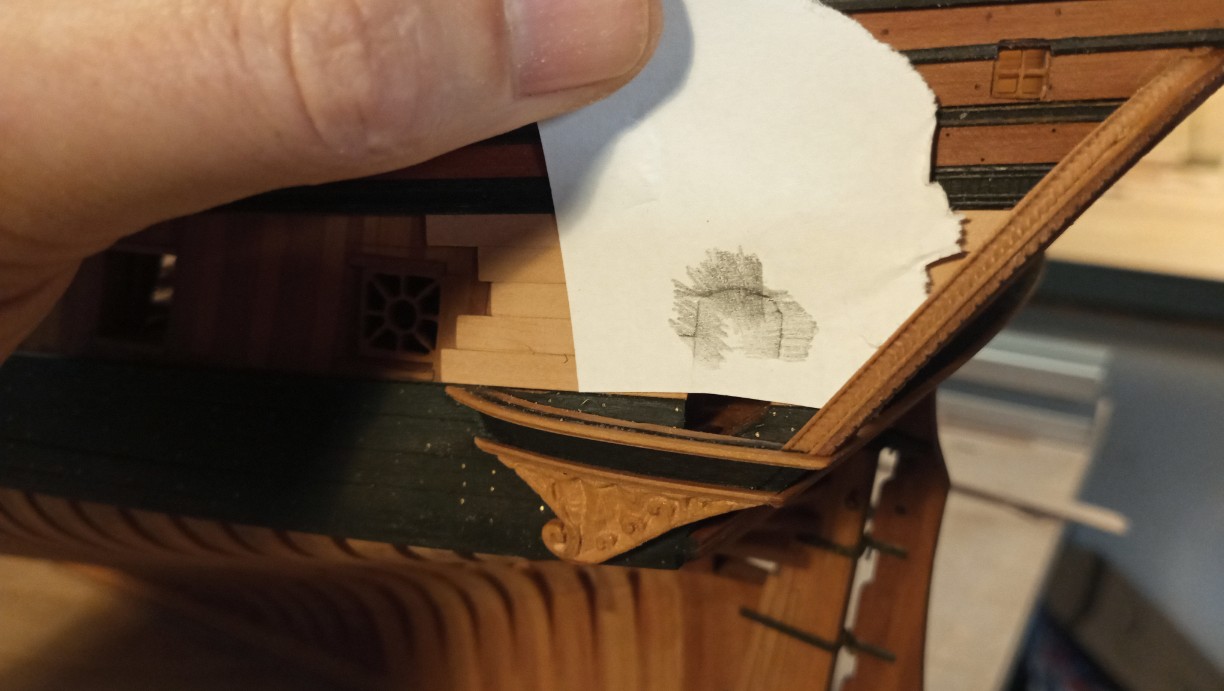

Der Bogen des Heckspiegels ist lt. Plan ins Schiff eingelassen und musste dementsprechend bearbeitet werden. Für die seitlichen Verzierungen wurde hier ebenfalls Material abgetragen. Das sieht man auf dem ersten Foto. Die Zierleiste selbst wurde extra gefertigt und an die Form angebracht und mit Furnierholz abgeschlossen. Die restlichen Zierleisten wurden ebenso mit verschiedensten Minifräser separat angefertigt, ins heiße Wasserbad gelegt und an die Form gebogen.
Generell hab ich für diese Zierleisten vll. 15 Min. gebraucht.
Die meiste Zeit geht aufs überlegen und studieren drauf, bis man die Zeichnung versteht und vorallem wie man es in ein reales Stück überträgt.

Mir ist bewusst, dass ich in Zukunft wieder mehr Fotos während der Bauphase machen muss :rolleyes: ^^
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

109

Donnerstag, 2. Oktober 2025, 12:46

Hallo zusammen!

Die Seitengalerie auf der Backbordseite wurde hergestellt.
Um einen seitlichen Einblick ins innere zu gewährleisten wurde die Tür entfernt und 2 Fake-fenster ausgetauscht ;)







































Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

110

Samstag, 4. Oktober 2025, 19:30

Hallo zusammen!

Weitere Fortschritte am Heckspiegel.
Die kleine Heckverzierung wurde final dann doch in 3 Teile gemacht, um diese an die Wölbung besser anzupassen. Wie ich den Schriftzug einbringe weiß ich noch nicht. Bis jetzt wurde dieser nur mit 0.3 Minenstift geschrieben.



































Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

111

Samstag, 11. Oktober 2025, 17:24

Hallo zusammen!

Der Heckspiegel wurde nun fertiggestellt.

Die Venus besitzt ein sehr schräges Heck. Problem war, dass im Plan die Schnitzereien in der Horizontalen Perspektive dargestellt sind.


Oben rechts sieht man den Ausschnitt vom Heckspiegel und unten sieht man die Ansicht der Schnitzereien vom Plan. Somit müsste ich diese an die direkte Form anpassen:

















Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

112

Mittwoch, 15. Oktober 2025, 17:30

Hallo zusammen!

Die Seitengalerien und somit der gesamte Heckbereich ist fertig.

Da ich mir sicher war, dass ich das obere "Geländer" aus einzelnen Stützen nicht zufriedenstellend und gleichmäßig herstellen konnte habe ich dies wieder aus einem Stück in Form geschliffen, die Zeichnung auf dieses übertragen und wieder mit Minifräser ausgefräst. Zum Schluss wurde die Form auf die gewünschte Dicke geschliffen. Es fehlte noch die obere Zierleiste und fertig. Durch die gebogene Form zieht sich die Abschlussleiste nach oben. Dies habe ich so gut es optisch noch zufriedenstellend war etwas angeglichen, jedoch sieht man dich noch immer sehr auf den Bildern.

















Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

feuermann6147

Beiträge: 9 428

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

113

Freitag, 17. Oktober 2025, 07:49

Moin,

absolut beeindruckend was Du hier zeigst. Allergrößten Respekt vor deinen handwerklichen Fähigkeiten!

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

114

Sonntag, 19. Oktober 2025, 18:03

Hallo zusammen!

Vielen lieben Dank Ingo für deine lobenden Worte :hand:

Die Rüstbretter wurden nach Plan hergestellt, mit je 3 Messingstifte ans Schiffchen angebracht und mit den unteren Druckstützen verbolzt. Obere Zugstützen hatte die Venus keine.




















Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

115

Freitag, 31. Oktober 2025, 16:05

Happy Halloween zusammen!

Die Groß- und Besanrüsten wurden komplettiert.

Die Püttingeisen und gekröpften Glieder an der Besanrüste musste ich ungelötet lassen, da mir der 0.4mm Draht mit geschmolzen ist.
Bei der Großrüste benutzte ich durch die größeren Jungfern 0.6mm Draht, wo das löten kein Problem darstellte.

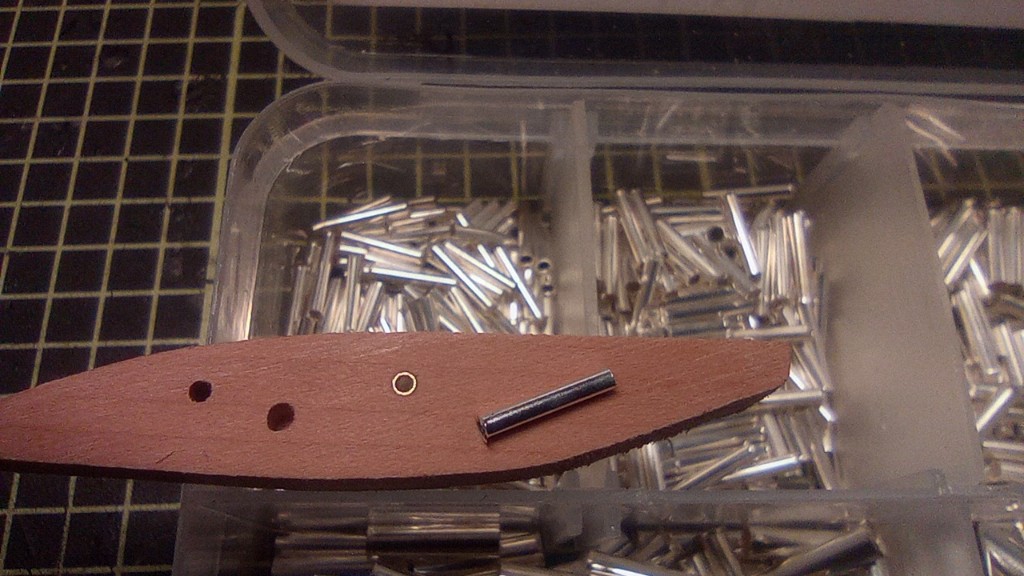

Ein sehr guter Tipp für die Speigats gab's damals bei der Fly im Nachbarforum, wo man Aderendhülsen für solches verwenden kann. Diese hatte ich mit 1.25mm in der richtigen Größe in meinem Sortiment.

Die quadratischen Speigats für die Pumpen sind im Endeffekt zu der Form gequetschte Aderendhülsen. Hierfür wurde ein Loch ins Schiff gebohrt und dieses mit Fräser und Feilen ausgearbeitet.

Ganz zufrieden bin ich nicht, jedoch war das ganze auch nicht meine Lieblingsarbeit:)

Ein paar wenige Bilder dazu:




























Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Bischifuchs

Beiträge: 257

Realname: Steffen

Wohnort: Leipzig

  • Nachricht senden

116

Freitag, 31. Oktober 2025, 17:45

Hi Andreas
Also mir fehlen die Worte, was du hier so zurecht zauberst. Die Detailgenauigkeit und die filigrane Ausführung ist absolut beispiellos und setzt für mich Maßstäbe. Das wird ein Modell in Museumsqualität! :ok:


:respekt: :respekt: :respekt:


Gruß Steffen

archjofo

Beiträge: 3 603

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

117

Samstag, 1. November 2025, 09:52

Tolle Arbeit !!!
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

archjofo

Beiträge: 3 603

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

118

Samstag, 1. November 2025, 09:52

Tolle Arbeit !!!

PS: Doppelt ist besser ... :D ... irgendetwas falsch gelaufen, Tschuldigung
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Golfkilo

Beiträge: 3 887

Realname: Jochen

Wohnort: Gladbeck

  • Nachricht senden

119

Samstag, 1. November 2025, 11:14

Mahlzeit!

Sieht toll aus, auch die Speigatten. 100% eckig müssen sie doch gar nicht sein, das Schiff stammt aus einer Zeit, als CAD und CNC unbekannt waren. Ich vermute, dass die Öffnungen mit Bleiblech ausgekleidet wurden, das sieht auch in real immer etwas ungleichmäßig aus.
Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Cpt.Barbossa

  • »Cpt.Barbossa« ist der Autor dieses Themas

Beiträge: 454

Realname: Andreas

  • Nachricht senden

120

Montag, 3. November 2025, 10:43

Ich bedanke mich recht herzlich für eure lobenden Kommentare, das freut mich sehr :ok:

Gruß
Andreas
Fertig:
H.M.S Fly 1776HMS Alert 1777 1:48La Vénus 1782 1:72

Ähnliche Themen

Werbung
