feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

Samstag, 31. Juli 2021, 13:49

Zitat von »Ray«

Auf deine Sample-Sektion bin ich sehr gespannt, Ingo.

Ich auch

Seit gestern 21:00Uhr läuft der Druck. Bis jetzt sind wir ca. 2cm hoch und die Anzeige sagt noch 56Stunden :lol:

...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

Samstag, 31. Juli 2021, 21:40

…noch 48 Stunden!!!

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

Sonntag, 1. August 2021, 08:57

Moin zusammen,

hatte mich gestern gar nicht für Eure Meldungen bedankt, sorry.
Aber in Erwartung von Ingo`s Druckergebnissen ist das glatt untergegangen.

Zitat

ich kann es nur nochmal wiederholen die Teile würden sich auch für die Darstellung einer Innensektion bestens eignen.

Da muss ich Dir unumstritten Recht geben Mirko.
Aber ich glaube, meine dazu gescratchten Inneneinrichtungen würden nicht ganz
mit der Qualität der Druck-und Ätzteile mithalten können.

Das gäbe dann ein unharmonisches Ganzes mit zwei Handschriften.
Also entweder die Inneneinrichtung auch 3-D drucken (vorher natürlich konstruieren a la Dr. Schmidt :ok:

)
oder alles per Hand selber gebaut, auch die Hülle.

Ich denke, wenn überhaupt wird letzteres der Fall sein, und dann auch nur für den Bereich der
Turmsektion. Wir werden sehen...

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

Sonntag, 1. August 2021, 10:30

Zitat von »Ray«

…noch 48 Stunden!!!

Wow, ich hätte nicht gedacht, dass mein Probedruck so großes Interesse erzeugt :lol:

(36h

)

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Abeleard

Beiträge: 858

Realname: Martin

Wohnort: Wiesloch bei Heidelberg

Sonntag, 1. August 2021, 12:10

Hallo Ray, :wink:

nach langer Zeit mal wieder eine Wortmeldung meinerseits - es ist schön zu sehen, wie der Bau so gute Fortschritte macht- bisher sieht das alles sehr, sehr sauber und passgenau aus. Zusammen mit dem Warten auf den aktuellen Druck, hat die ganze Veranstaltung etwas vom Öffnen eines Adventskalenders - immer mal wieder ein neues Türchen, das etwas Spannendes enthält

An dieser Stelle auch meinen Respekt/Dank an die vielen interessanten Hintergrundinfos- so kann man auch in jedem Fall noch was dazu lernen. Und eine kleine Bemerkung zum Thema Spaßfaktor: Der ist in Deinen Bauberichten stets gegeben und den Spaß am Bau transportierst Du auch gut - in diesem Sinne- weiterhin viel Spaß!
GLG Martin

Im Bau: Baubericht Ferrari 412T1 RC Scratchbau

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

Sonntag, 1. August 2021, 15:56

Tja Ingo,
unverhofft kommt oft.

Danke für Deine netten Worte, Martin.
Toll, dass Du auch hier wieder mit auf Tauchkurs kommst.

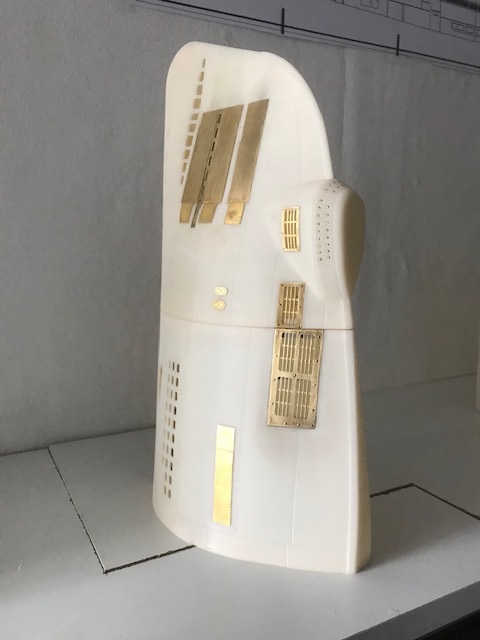

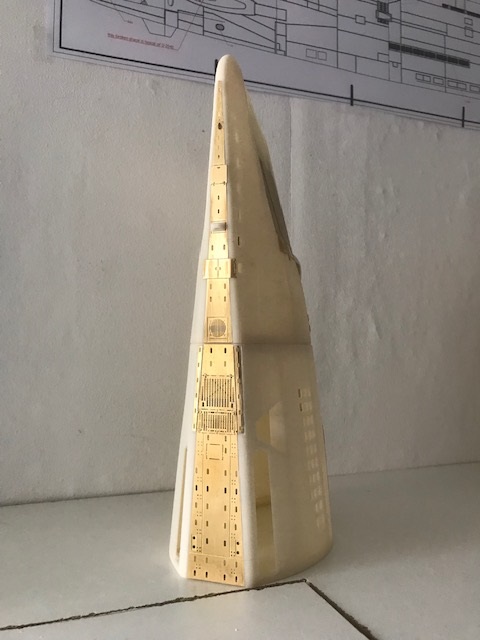

Die Druckzeit für die nächste Sektion (D) überbrücke ich mal mit
ein paar Bildern vom losen Zusammenstellen der ersten beiden Bauteile (A+B).
Alles passt sehr gut, und lässt schon erahnen, wie das Boot am Ende herkommt.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

Sonntag, 1. August 2021, 16:04

Moin Ray,

Zitat von »Ray«

unverhofft kommt oft

Die beiden ersten Sektionen sehen richtig gut aus :ok:

Zusammen mit den Ätzteilen macht das richtig was her!
Sehe ich das richtig, an der Wand hängt wieder der passende Plan zum Modell?

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

Sonntag, 1. August 2021, 16:28

Ja Ingo,

den Plan gibt es inclusive als
PDF oder DWG bei Kauf der STL- Dateien.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

Montag, 2. August 2021, 13:22

Hallo zusammen,

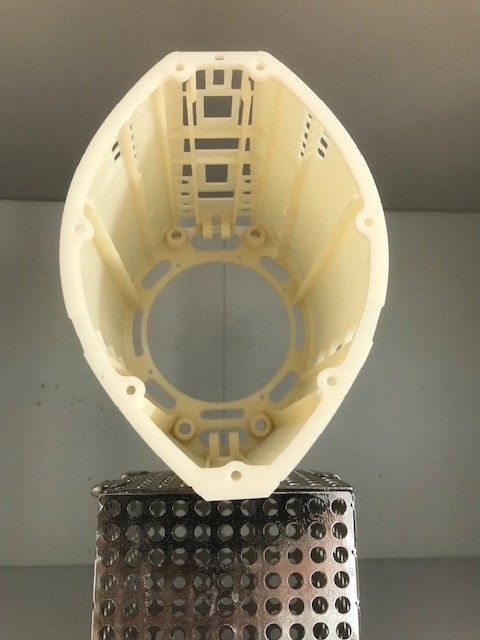

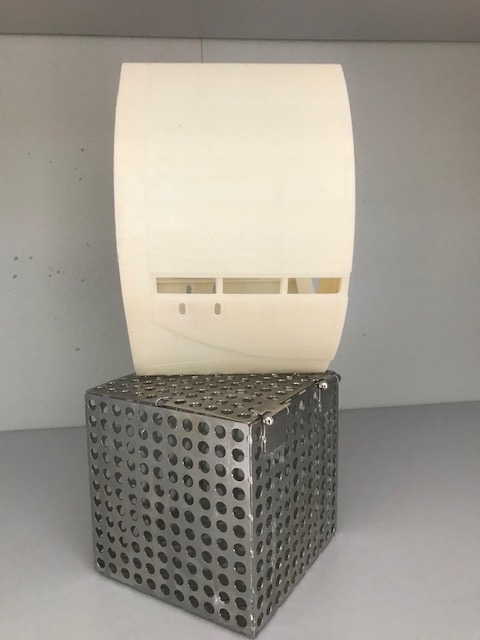

neue Arbeitswoche und Sektion D ist fertig geworden.
Frisch aus dem Drucker wird sie nun vom Zulieferbetrieb direkt auf die Arendseer-Martin-Werft
zur Ätzteilausrüstung und späteren Endmontage verbracht.

Hier ein paar Bilder oop. (out of printer)

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

100

Montag, 2. August 2021, 19:03

Moin Ray,

Respekt, euer Drucker ist wirklich gut :ok:

OOP sehen meine Teile bei weitem nicht so gut aus...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

101

Montag, 2. August 2021, 19:14

Moin Ingo,

zeig doch mal ein paar Bilder.
Gerne hier im Direktvergleich.
Welche Sektion druckst Du eigentlich?

Bei der Beurteilung Deines Druckers solltest Du jedoch den
Maßstab nicht unberücksichtigt lassen.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

102

Montag, 2. August 2021, 19:32

Moin Ray,

Danke das du deinen Baubericht als Plattform für ein paar Bilder von meinem Probedruck zur Verfügung stellst :hand:

Wenn der Druck fertig ist, zeige ich gerne die Sektion. Im Moment zeigt der Drucker noch 5:45h, darum wird es wohl erst morgen Abend was werden, da ich tagsüber mal wieder im Büro bin.

Ingo

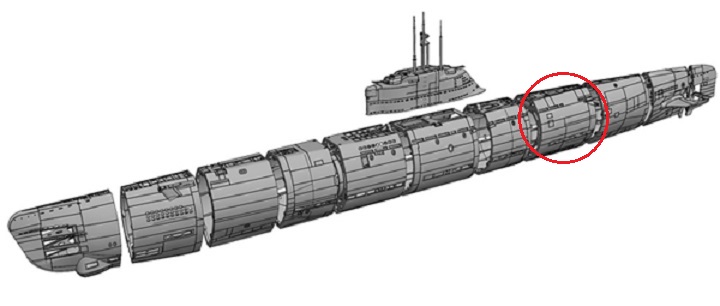

P.S. Bei dem Sample handelt es sich um Sektion H.

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

103

Montag, 2. August 2021, 19:38

Zitat

Danke das du deinen Baubericht als Plattform für ein paar Bilder von meinem Probedruck zur Verfügung stellst

Gerne Ingo,

ich werde mal versuchen, gleich morgen früh den Druck meiner Sektion H vorzuziehen.
Dann hätte ich übermorgen auch Bilder für den direkten Vergleich parat.

Freu, freu... :tanz:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

104

Montag, 2. August 2021, 19:57

Zitat von »Ray«

Dann hätte ich übermorgen auch Bilder für den direkten Vergleich parat.

Ich spanne schon mal das 1200er Schleifpapier auf den Korkklotz. Dann kann ich Bilder OOP und "afterwork" machen ...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

DouverichsRose

Beiträge: 1 088

Realname: Angel

Wohnort: Künzelsau

105

Dienstag, 3. August 2021, 00:42

Hallo Ray,
eine wahre Schönheit die da entsteht ... der Druck, die Ätzteile und natürlich deine Hände Arbeit haben sich zu einer wundervollen Verbindung entschieden und wir dürfen bewundern und müssen dies zum Glück nicht still tun ...
:thumbsup:

Nicht mehr lang und Ingo kann seinen Probedruck in die Hände nehmen ...

auch hierauf bin ich gespannt und finde es toll das wir seine Bilder dann auch sehen dürfen ...
Ich bin ehrlich, etwas anderes hätte ich aber garnicht erwartet ... trotzdem möchte ich es gern einfach nochmal dankend erwähnen...

Ich freu mich auf das Pling in meinem Postfacheingang wenn es dann heisst - neuer Beitrag :sabber:

Kommt gut in den neuen Tag
Grüßle
KD Angel

Regentropfen sind flüssige Sonnenstrahlen welche nur länger an Dir haften werden.
#bleibtschönimHerzen
HRH KD Angel
In memoriam Bill - mein Dad war n Großer

Zum Seitenanfang

Truckoldi

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

106

Dienstag, 3. August 2021, 07:48

Moin Ray,

Den Worten von Angel gibt es so, auch nichts weiter hinzufügen, außer das ich auch schon sehr gespannt bin auf den Vergleich.

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

107

Dienstag, 3. August 2021, 11:58

Danke für Euren netten Worte,

ja gespannt alleine schon, um zu sehen, ob es außer dem Maßstab noch weitere Unterschiede
(wie z.B. Vereinfachungen) gibt.
In 1:72 sind 3-D-drucktechnisch sicherlich eher Grenzen gesetzt als in 1:48.

Wir werden es ja bald sehen…

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Golfkilo

Beiträge: 3 850

Realname: Jochen

Wohnort: Gladbeck

108

Dienstag, 3. August 2021, 15:07

Zitat von »Ray«

alleine schon, um zu sehen, ob es außer dem Maßstab noch weitere Unterschiede
(wie z.B. Vereinfachungen) gibt.

Na, dann sollte ich wohl mal meinen alten 1:350er AFV-Bausatz rauskramen..

Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

109

Dienstag, 3. August 2021, 19:56

Na das ist ja wohl mal ne Ansage, Jochen.

Vielleicht noch jemand in 1:144 dabei?
Würde mich freuen:-)

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

protector

Beiträge: 917

Realname: Steffen

Wohnort: klostermansfeld

110

Dienstag, 3. August 2021, 22:26

Namd Ray
Jetzt habch den Beweis,ich werd alt.
Schon wieder den Baubeginn bei dir verpasst,eigentlich unentschldbar aber ich bleib dabei
Gruß Steffen

DAS KANNSTE

SCHON SO MACHEN

ABER DANN ISSES HALT

KACKE

Fertig : Peregrine Galley /Sergal , Halifax /Constructo ,Astrolabe /Mantua
Im Bau: Golden Hind / Scratch nach Hoeckel

Zum Seitenanfang

Truckoldi

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

111

Mittwoch, 4. August 2021, 07:35

Moin Ray,

Leider nein, ich habe das Boot zwar mal mit Inneneinrichtung, von Revell gebaut, aber auch nur mit mäßigem Ergebnis.
Bilder gibt und gab es davon auch nicht und das Boot existiert auch schon seit langem nicht mehr, da bleibt dann nur Jochen, mit seinem.

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

112

Mittwoch, 4. August 2021, 08:06

Moin Moin,

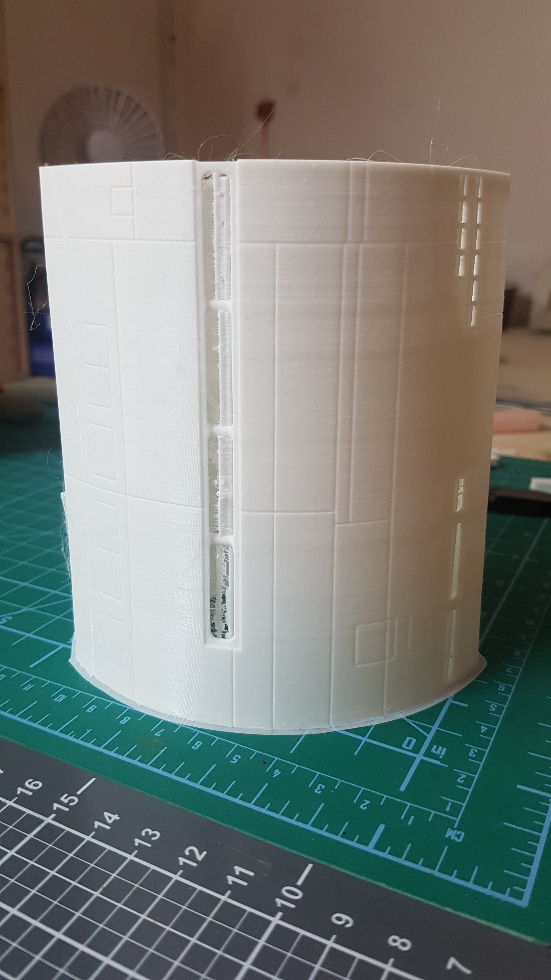

hier nun die versprochenen Bilder. So wie die Sektion aus dem Drucker kam ist sie hier ab gelichtet:

Nur die dicken Stege bleiben stehen, die dünnen leicht nach hinten versetzten sind Support.

Jetzt geht es ans Versäubern. Die Support-Stützen in den Aussparungen (roter Pfeil und links auf dem ersten Bild in den Flutschlitzen) müssen entfernt, die Druckschichten (blau) geschliffen werden. Mit Erlaubnis von Ray werde ich hier nochmals finale Bilder zeigen.

Fazit: Auch im kleiner 1:72-Maßstab sind die Druckmodelle sehr gut detailliert. Die Aufnahmen für die Ätzteile sind sehr schön "scharf", die Oberflächenstruktur deutlich erkennbar und tief genug um die Druckschichten zu glätten. Das Verbinden der Sektionen scheint hier nur mittels Stiften zu erfolgen. Eine Vertiefung für die Muttern, wie Ray sie hier zeigt gibt es nicht. Aber der Rand ist breit genug zum kleben und Löcher sind auch vorhanden. Ich gehe davon aus, das in den Nachbarsektionen an gleicher Stelle die passenden Gegenstücke sind:

Vier Längsstreben verteilen sich innen auf jeder Seite, zusätzlich noch je eine Links und rechts neben dem Oberdeck (rot). Das gibt der Sektion genügend Stabilität, zumal das eine Ende deutlich als Spant ausgeführt ist:

Dieses Modell ist auf jeden Fall ein "MUST HAVE" für mich und steht jetzt ganz oben auf der Liste

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Prien

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

113

Mittwoch, 4. August 2021, 08:47

Jo, macht auch in 1:72 ordentlich was her. Dem Stringing nach tippe ich auf PETG als Druckmaterial? Nebenbei finde ich die Preise echt fair, man zeichnet solche Objekte ja nicht in 5 Minuten.

@Ray: welches Material verdruckst Du eigentlich?

Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

114

Mittwoch, 4. August 2021, 08:57

Moin Olaf,

Zitat von »Prien«

Nebenbei finde ich die Preise echt fair, man zeichnet solche Objekte ja nicht in 5 Minu

Dem kann ich mich nur zu 100% anschließen. Für das komplette 1:72-Modell inklusive aller Ätz- und Drehteile 160.-€, da kann man nicht meckern. Ok, die Zeit für den Druck und das Material kommt noch drauf, aber dann liegt man bei ~250.-€

Zitat von »Prien«

tippe ich auf PETG als Druckmaterial?

Ich drucke mit PLA. Das Stringing stört aber nicht wirklich. Wie bei echten Spinnweben einmal mit der Hand durch und (fast) alles ist weg

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

115

Mittwoch, 4. August 2021, 10:50

Hallo zusammen,

na, das passt ja. Meine Sektion H ist auch gerade fertig geworden.

Aber erstmal herzlich willkommen Steffen. Der Kaleu hat Dich schon vermisst.

Bernd, das ist ja mit Deinem Boot wie bei den Echten.
In der Versenkung verschwunden und kein Bildmaterial mehr vorhanden.
Aber kein Problem, Ingo hat ja geliefert. Und das richtig gut.

Ingo, die Sektion gefällt mir auch sehr gut.
Gerne her mit den Bildern des gesäuberten Bauteils.
Ich finde es auch toll, dass das Boot nun auf Deiner Agenda steht und wir uns auf
einen weiteren tollen BB freuen können.

Hier nun erstmal die Fotos von meiner H-Sektion.
Es ist alles wieder in einer sehr guten Qualität gedruckt worden.

Hier habe ich mir mal eine kleine Gegenüberstellung unserer Sektionen erlaubt.

Ach ja fast vergessen, Olaf.
Mein Druckmaterial ist ABS.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

116

Mittwoch, 4. August 2021, 11:29

Moin Moin,

ich habe auch nochmal ein Vergleichsbild gemacht:

Leichte Unterschiede im Schott und dem Unterbau an Deck (rot). Identisch die Mutternhalterung für den Ständer (grün)

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Predator

Beiträge: 1 103

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

117

Mittwoch, 4. August 2021, 14:26

Na das ist aber gut geworden Ingo.
Deines natürlich auch Ray, steht außer Frage das Ergebniss.

Ich überlege gerade das wir ja auch mit ABS drucken könnten.
Wäre dann das Ergebnis besser?
Ich frage nur weil ich noch nie etwas mit ABS gedruckt gesehen habe aus unserem BRESSER.
( Ich kann gerne meinen Post löschen wenn es zu sehr abweicht von deinem Modell Ray :roll:

)

Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

118

Mittwoch, 4. August 2021, 20:43

Hallo Ingo,

die Unterschiede scheinen wirklich nur im nicht sichtbaren Bereich vorhanden zu sein.
Also dann, nichts wie ran...

Hi Oliver,

nix löschen, gehört doch zum Thema.

Ich selber weiß allerdings auch nicht, ob und welche gravierenden Unterschiede zwischen den einzelnen
Druckmaterialien bestehen.
Vielleicht Härte, Lichtbeständigkeit etc.- auch hierfür wird es wissende Experten geben

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Prien

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

119

Donnerstag, 5. August 2021, 08:02

PLA hat einen niedrigen Erweichungspunkt, wodurch es bei starker Sonneneinstrahlung schon mal zu Verformungen kommen kann. Das ist mir 2x passiert, seitdem verdrucke ich es nicht mehr, obwohl das Handling am einfachsten ist. ABS ist Anspruchsvoller im Druck, benötigt unter anderem einen geschlossenen Bauraum. Dafür ist es schlagfester, etwas elastischer und nicht so spröde. Allerdings mag es keine UV Strahlung, bleicht aus und wird dann auch spröde, was sich ja schon mit einer Lackierung verhindern lässt. PETG ist wohl der perfekte Kompromiss aus den beiden oben genannten, noch etwas zäher, das gibt es sogar in lebensmittelecht. ASA wäre die "Krönung", beständiger geht kaum, ist aber ähnlich ABS nicht so leicht handzuhaben und gast ebenso ungesund aus. Ich nutze vorrangig ABS, manchmal auch PETG und TPU (auf welches ich nicht näher eingehe, ihr wollt ja keine Gummiboote drucken). Das war einfach mal ein grobe Zusammenfassung aus meinen Erfahrungen, ansonsten ist das Netz voll mit Vergleichstabellen. Und, es gibt natürlich noch weitere Materialien, das sind aber die Geläufigsten.

Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich
