Hallo,

die letzten vier! Wochen habe ich mich um die Takelung der Bugsier gekümmert.
Pro Bastelabend habe ich auf meiner provisorischen Reeperbahn gerade mal eine
Trosse/Stag/Pardune fertig gestellt bekommen. Die Freunde des Baus historische Segler
werden jetzt lachen oder schmunzeln ob meines Klagens über die doch recht mühselige
Arbeit.

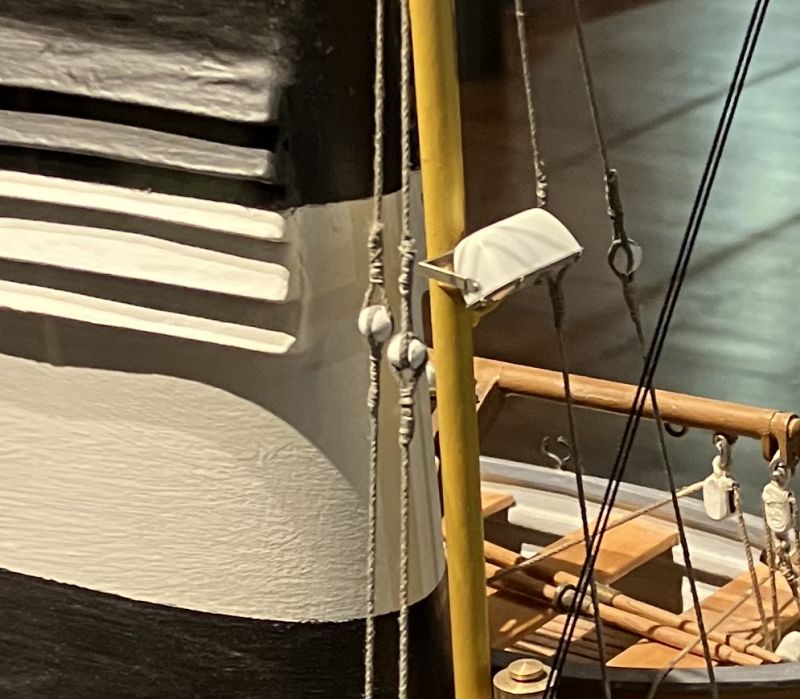

Erstmal ein Detailbild aus dem maritimen Museum Hamburg das ich als Vorlage für
die Dinger zwischen den einzelnen Abschnitten eines Stags genommen habe.



Dazu erstmal ein paar Fragen an die Experten:
Was ist das? Wozu dienen sie? Isolationseier? Wie ist der Fachbegiff?
Wieso so viele in einem Stag?

Hier mal ein Link zu einem Originalbild der Bugsier, auf dem mehr recht als schlecht
die große Anzahl dieser Dinger pro Stag sehen kann.

https://www.hamburger-fotoarchiv.de/bild…mburg_1954.html

Na ja, jedenfalls hab ich eine Menge davon verknotet. Sie stammen übrigens aus einem
3D Drucker, erforderten aber ziemlich viel Nacharbeit, da die Größe für die Auflösung
des Drucks etwas zu klein war.

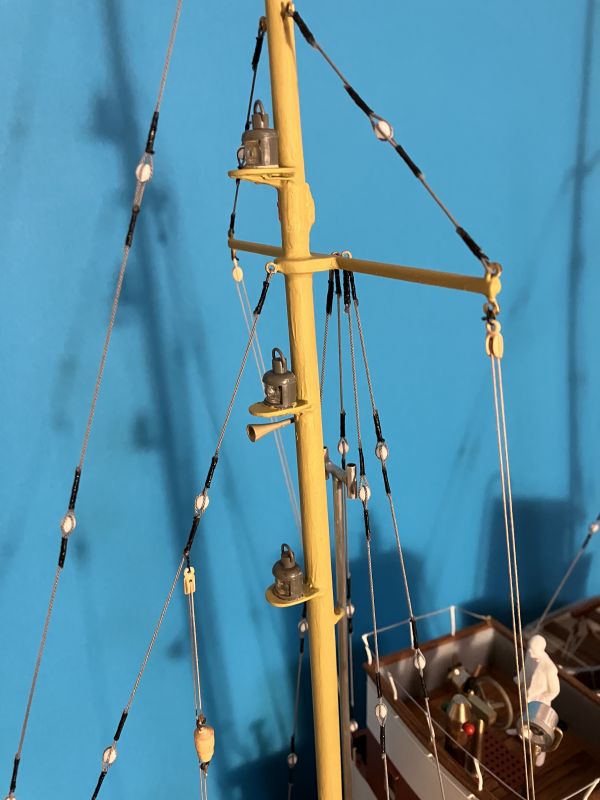

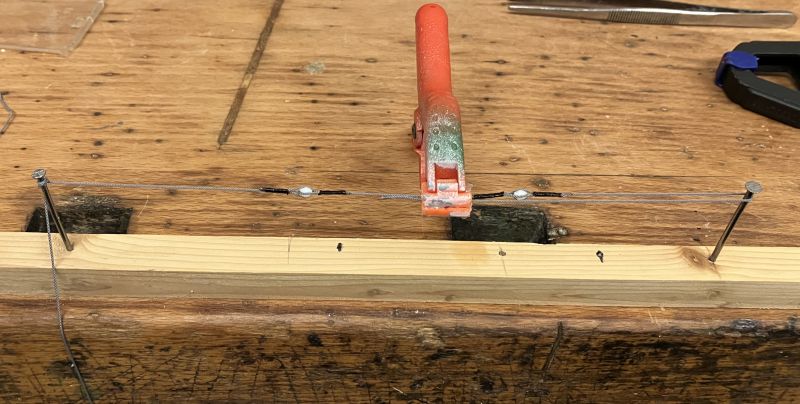

Jedenfalls mal Bilder vom Herstellungsprozess. Das Takelgarn ist 0,8er in grau von Morope.

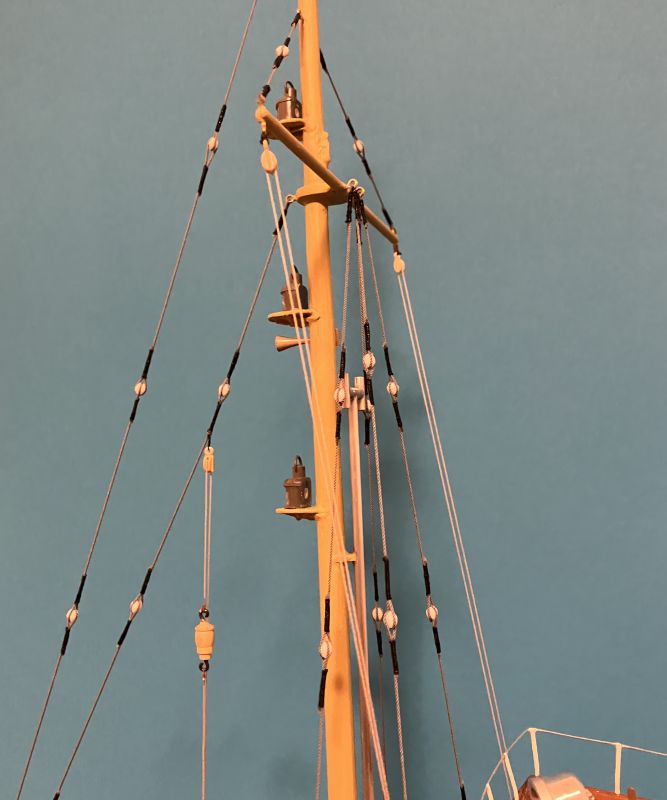

Am Schiff angebracht:











Es würd mich echt interressieren wozu sie da sind und warum so viele? Auf manchen Bildern
von Schiffen der Zeit sieht man sie auf anderen wiederum nicht. Ich hab mir so einige Erklärungen
zurecht gelegt, aber so richtig schlüssig sind die nicht.

Dienen wirklich zur Isolation, Blitzschlag, beeinträchtigung des Funkverkehrs, halt irgendwas elektrisches...
Eine lange Trosse aus kurzen Stücken zusammengesetzt war preiswerter...
Die Azubis mußten spleißen lernen :-)

LG
Titto

Guten Tag,

so langsam nähert sich die Renovierung ihrem Ende. Die letzten Tage an
Details und Kleinigkeiten gearbeitet und an der Besatzung.

Zwie Kollegen hatte ich ja schon seit längerem, die Datei hatte ich vor
einiger Zeit mal zum FREE Download als STL im Internet gefunden und 2x
ausdrucken lassen.



Hab die etwas modifiziert und bemalt. Stehen jetzt mit Magneten befestigt
auf folgenden Positionen:





Musste noch der Rest der Mannschaft her. Ich hab den Entschluss gefasst mal
zu probieren ob ich nicht selber im CAD eine Figur modellieren kann die mir
als Ausgangsbasis für viele unterschiedliche Varianten und Maßstäben an
Besatzung dienen kann.

Menschen in einem auf Maschinenbau ausgelegtem CAD Programm zu modellieren
ist schon ziemlich aufwendig und Zeitintensiv, da gibts eine Menge bessere
Tools. Aber es geht, aus Fehlern lernt man und ich arbeite an einer neuen
Version. Bei der jetzt benutzten habe ich etwas getrickst und den Kopf und
die Hände aus einer Vorlage geklaut. Hier das Ergebnis:

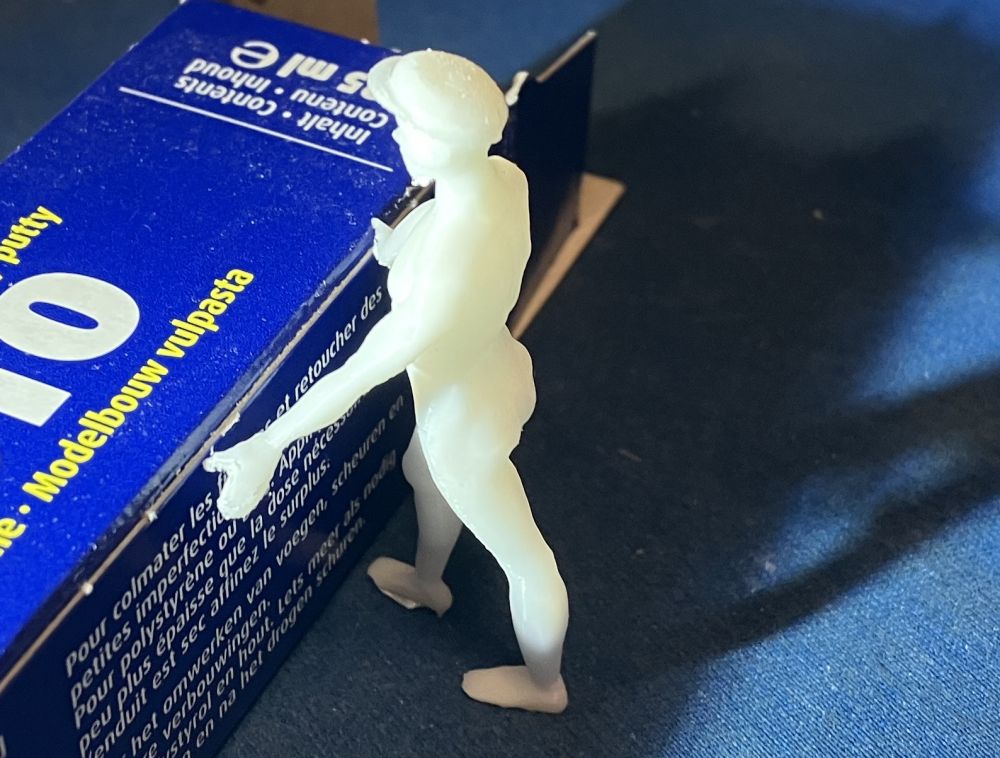

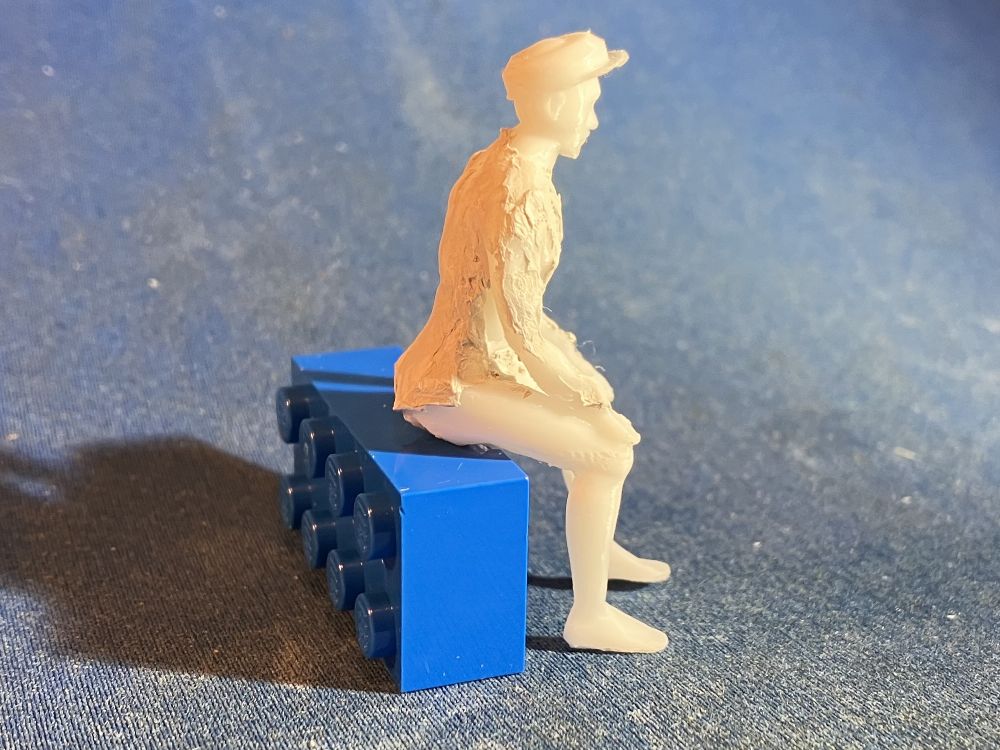

Mal ausgedruckt und etwas mit Feinspachtel bearbeitet:

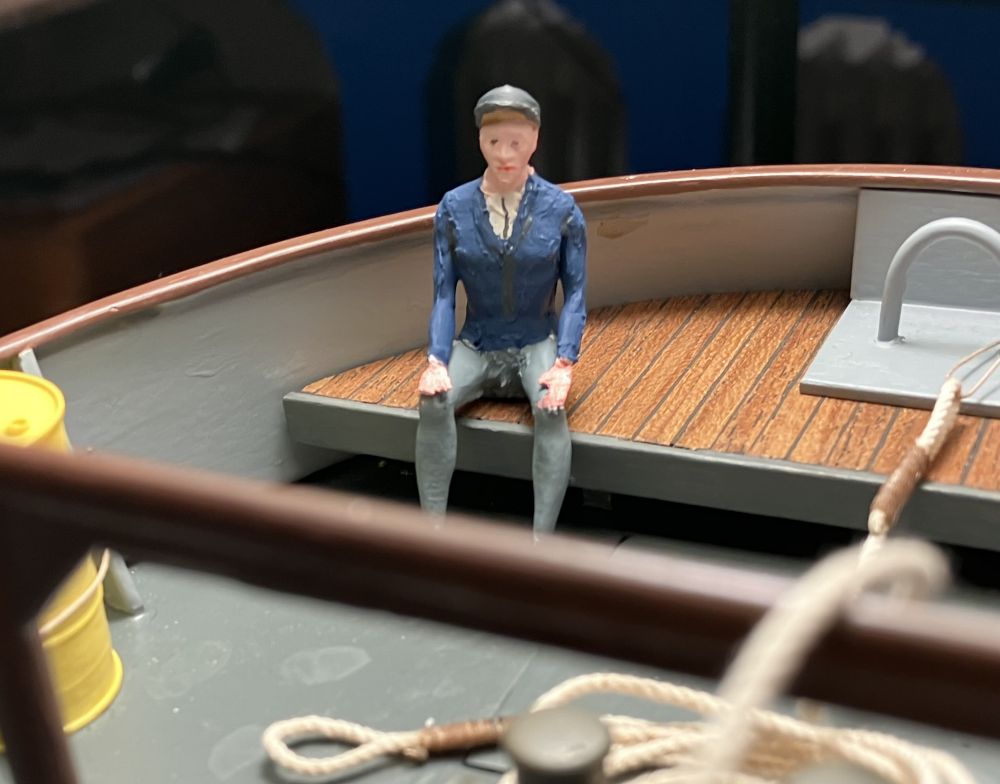

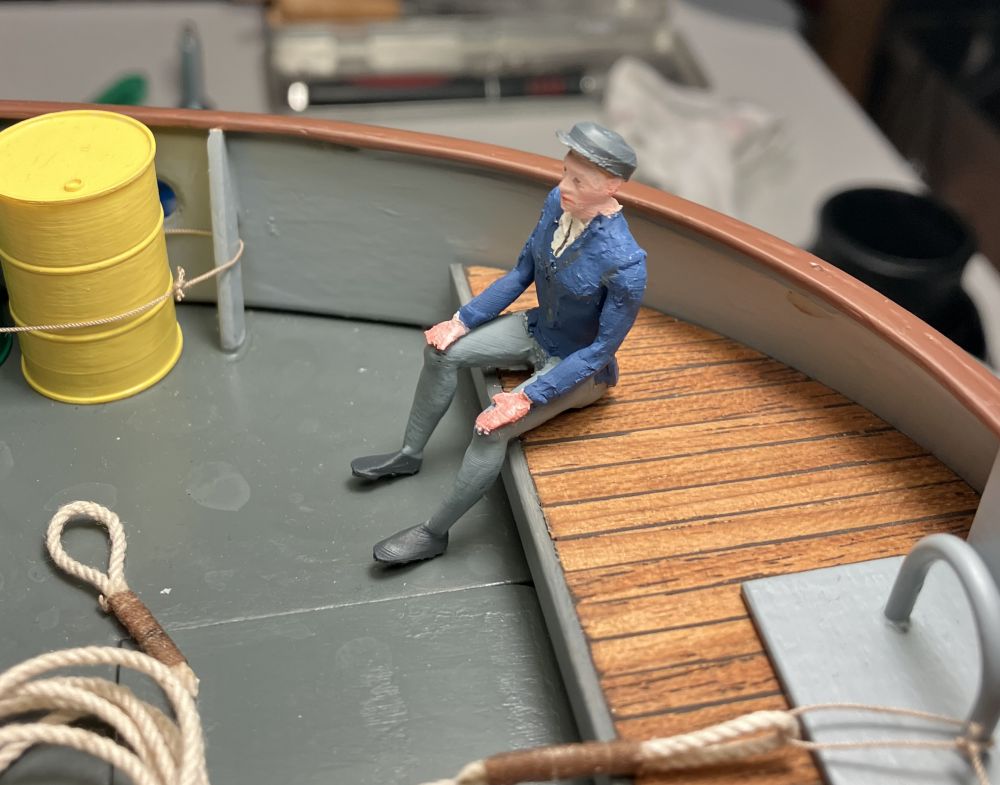

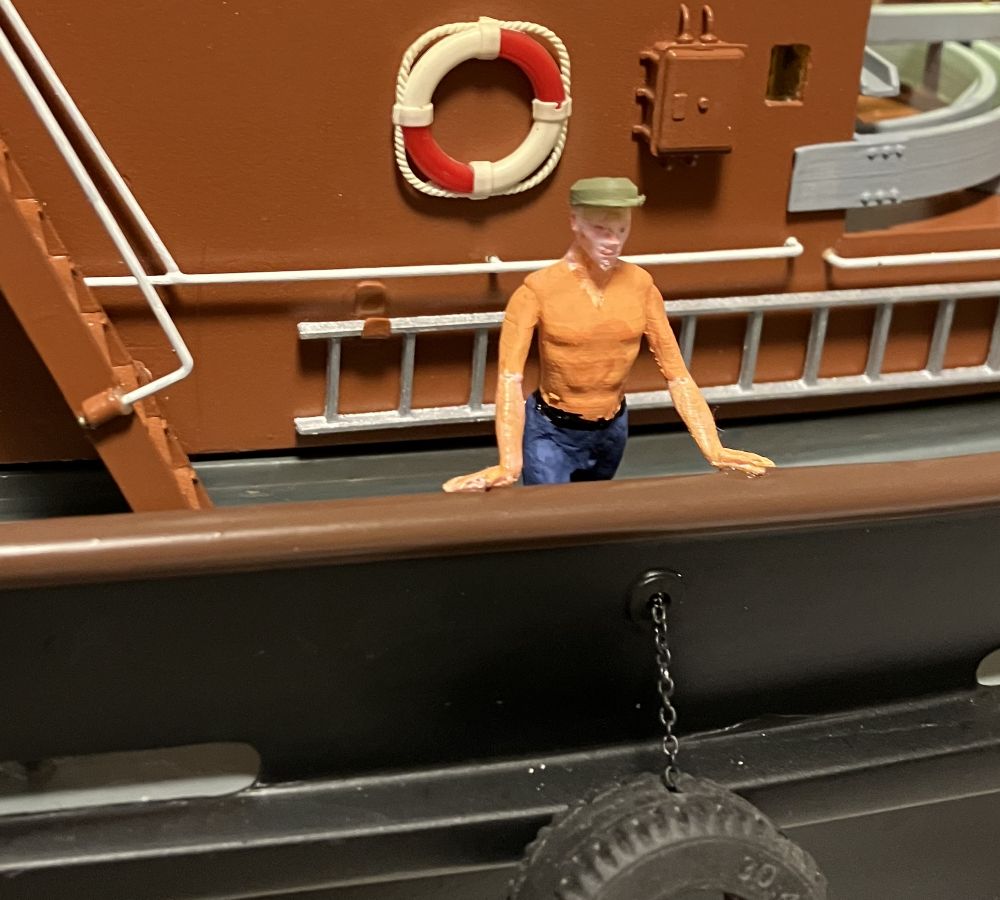

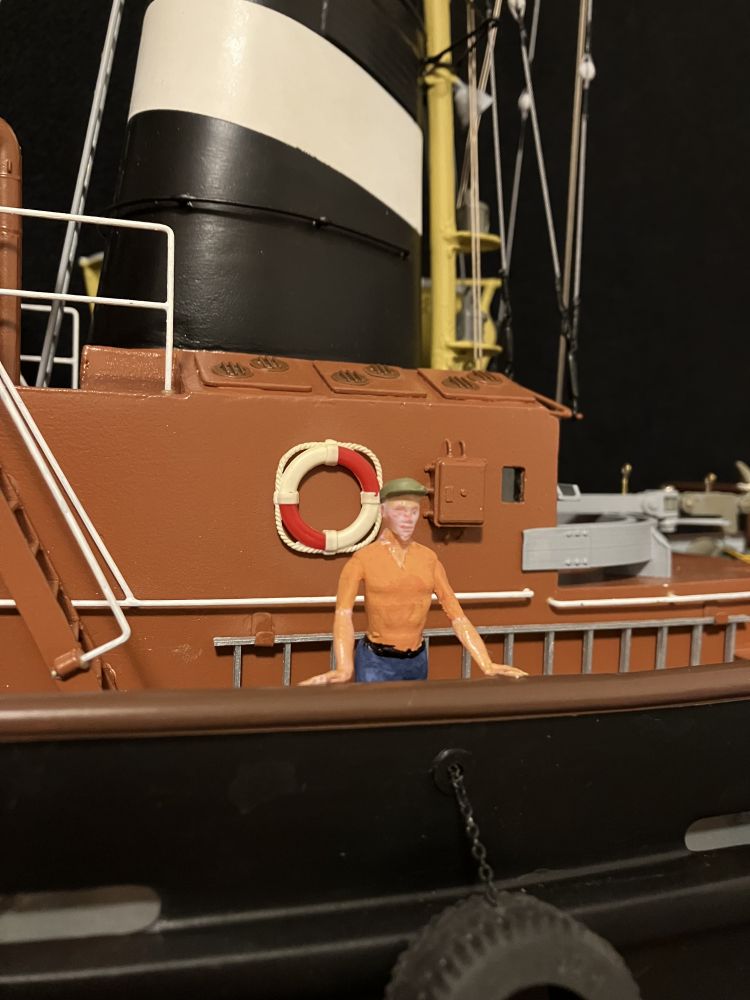

Die Jungs mal angemalt und auf Ihren Positionen:

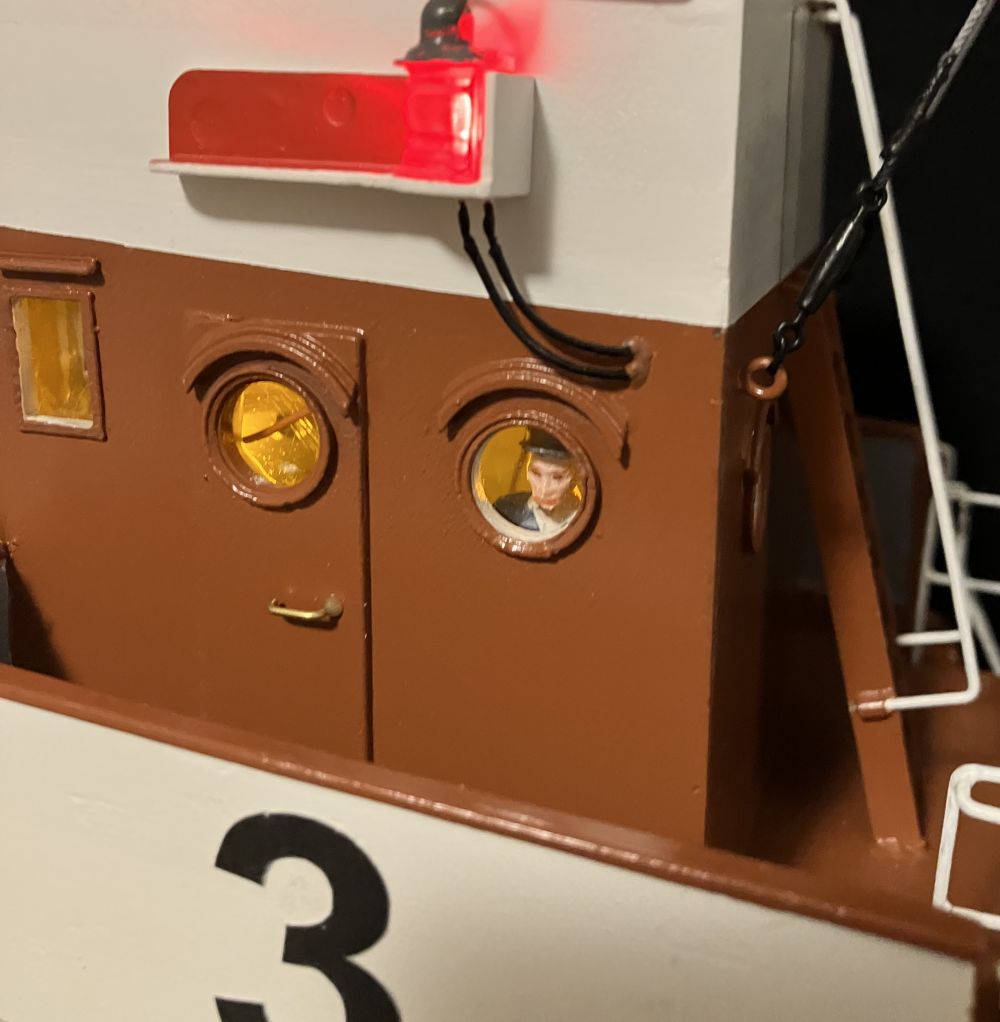

Der letzte hinterm Fenster sieht etwas Spuckie aus.

Insgesamt bin ich mit dem Ergebnis noch nicht zufrieden, mein Modell muß noch
wesentlich besser werden und meine Maltechnik auch. Aber Sie sind alle austauschbar
und die CAD Grundlage ist gelegt.

Von weitem ab ca. 2 Meter sieht man die Unzulänglichkeiten auch gar nicht mehr.
Für ein RC Modell auf dem Wasser reichts erst mal.

Einen guten Rutsch wünscht

Titto

Hallo Hans-Jürgen,

Danke für den Tipp mit MakeHuman! Habe mir das mal angeschaut, werde ich auf alle Fälle mal ausprobieren.

Die Jungs von Deiner Britannia kannt ich ja schon :-), den Film noch nicht, aber ich glaube einen anderen hab ich schon gesehen.

guten Rutsch

Hallo!

ein frohes neues Jahr der Gemeinde.

Heute zu Neujahr mal eine kleine Anekdote zu meiner Bugsier nach dem Motto:
Was war zuerst da: Henne oder Ei?

1981 habe ich die Bugsier mit 15 Jahren zu Weihnachten bekommen. Als sie
fertig war, war ich stolz wie Oskar. Damals gab es ja kein Internet oder
irgendwelche Modellbauforen. Die einzigsten Informationsquellen zu Modellbau
waren:

Der örtliche Modellbauladen, wo Samstags ältere Herren abhingen und über
ihr Hobby philosophierten und der kleine Bub mit spitzen Ohren lauschte.

Der Graupner, Robbe oder Revell Katalog (unbezahlbar).

Oder der Bahnhofskiosk wo Ausgaben der Zeitschriften Modellwerft oder
Schiffsmodell rumlagen (auch unbezahlbar). Leider hing in dem Kiosk immer
ein fettes Schild: EINE KURZE DURCHSICHT DER ZEITSCHRIFTEN IST ERLAUBT,
LÄNGERES LESEN VERPFLICHTET ZUM KAUF! In unbeaufsichtigten Momenten konnte
man aber doch den ein oder anderen Artikel lesen oder wenn es mal ganz gut
lief mit dem Taschengeld eine Zeitschrift kaufen.

Da gab es dann Bauberichte über Schiffe die nicht so kahl wie meine Bugsier
aussahen sondern mit Feuerlöschkanonen, sich drehenden Radars, bewegten Winden,
Lichtern und vielen Details ausgerüstet waren.

Also habe ich Angefangen meine Bugsier zu pimpen. Ob das dem Original entsprach
war nicht wichtig, hauptsache viele schicke Details. Auf dem nächsten Foto mal ein
Bild vom damaligen Zustand des Hecks. Neu waren: viele Fähnchen, Feuerlöschschlauch,
Werkzeugkiste, Schraubenschlüssel, Strickleiter, neu Menge Taue, Antirutschgitter
um die Winde, eine Boje.....

und: Ein GRÜNES UND GELBES ÖLFASS! Die hatte ich aus dem Kopf von zwei
Einwegspritzen hergestellt. Die Idee hatte ich nirgendwo gesehen sondern war
selbst drauf gekommen. Die Farben grün und gelb hatte ich gewählt weil meine
Eltern immer an der BP tankten und dort in den Firmebfarben ein grünes und ein
gelbes Ölfass rumstanden.



Die Jahre vergingen.... und jetzt hab ich die Bugsier renoviert. Dazu habe ich
etwas mehr auf Originaltreue geachtet. Auch wenn das Schiff ja nicht so alt ist
wie manch andere Schiffe hier, findet man im Internet nur 4-5 SW Fotos des Originals.
Natürlich Millionen von Fotos von gebauten Bugsiers, ich glaub die Bugsier war
mindestens 40 Jahre im Program. Jedenfalls im letzten Katalog von 2008, den ich habe,
war sie immer noch.

Jetzt das lustige: Auf einigen Fotos von gebauten Bugsiermodellen findet man:

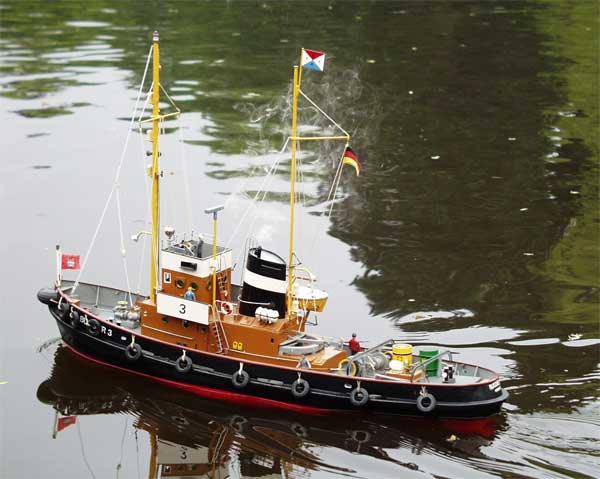

Ein GRÜNES und ein GELBES ÖLFASS. Beispielbild (nicht meine Bugsier):



Selbst auf dem änlichen Schlepper KIRCHWERDER im maritimen Museum Hamburg (der
mir in Ermanglung von Originalfots etwas als Vorlage diente) gibt es:
Ein GRÜNES und ein GELBES ÖLFASS. Bild aus dem Museum:

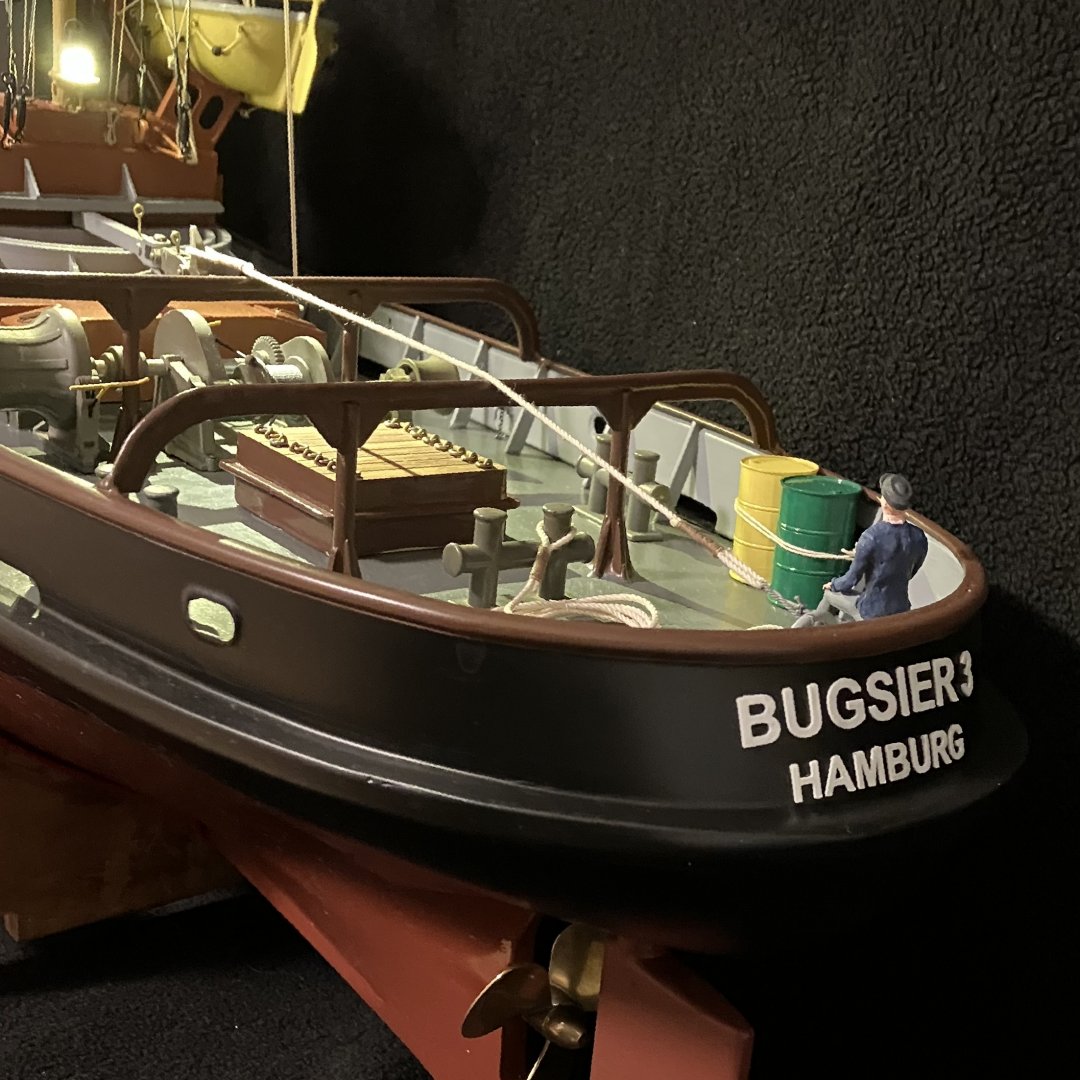

Natürlich gibts jetzt im renovierten Zustand wieder:
Ein GRÜNES und ein GELBES ÖLFASS.



Na da frag ich mich doch: Wer war der erste? oder alles nur Zufall? oder hat das
Museum bei mir gelinst?




LG
Titto

Hallo Freunde der Bugsier,

es neigt sich dem Ende zu, oder fast fertig. Einen kleinen Überblick über die
letzten Arbeiten an der Bugsier.
Ich habe mir eine neue Fernsteuerung gekauft mit 14 Kanälen. Die alte Graupner
ist rausgeflogen und die neue rein. Ermöglicht mir jetzt meine Lichter und andere
Dinge einzel zu schalten und zu steuern. Als erstes habe ich nochmals meine
Beleuchtung in mehrere Stränge unterteilt um sie einzeln zu schalten. Da ich
noch zwei kleine Servos übrig hatte habe ich mechanische Schalter gebaut die es
mir ermöglichen 4 Licheinheiten ein und aus zu schalten.

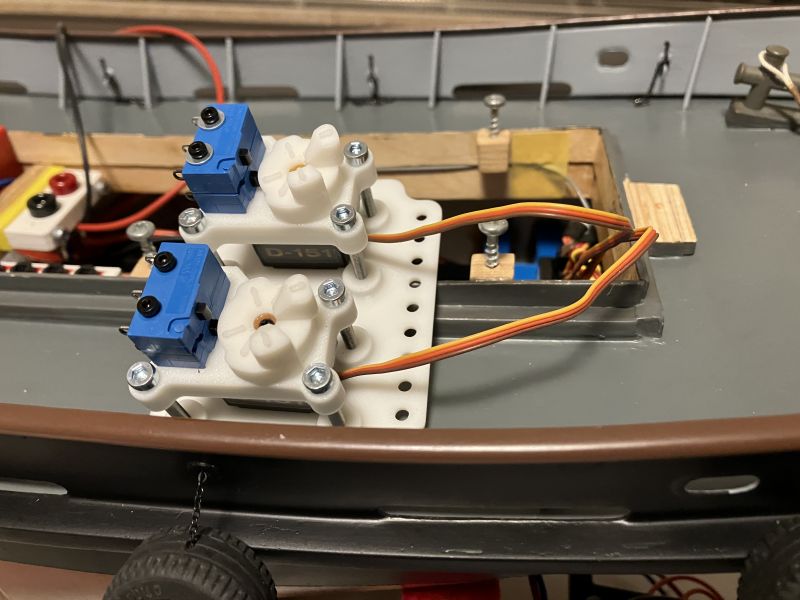

Schalteinheit:

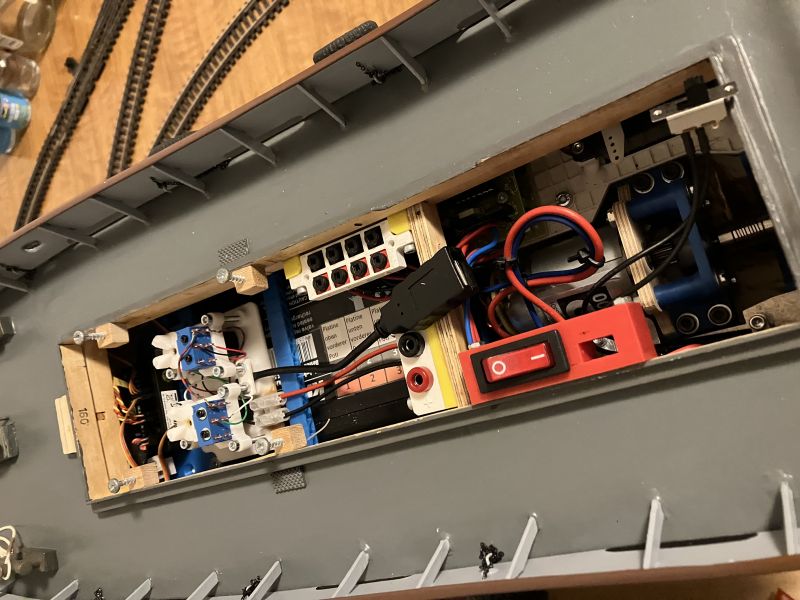

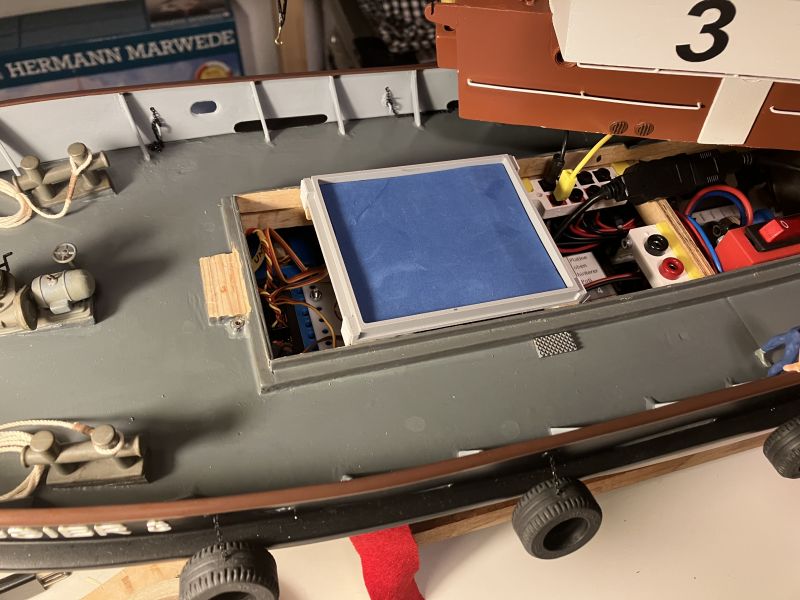

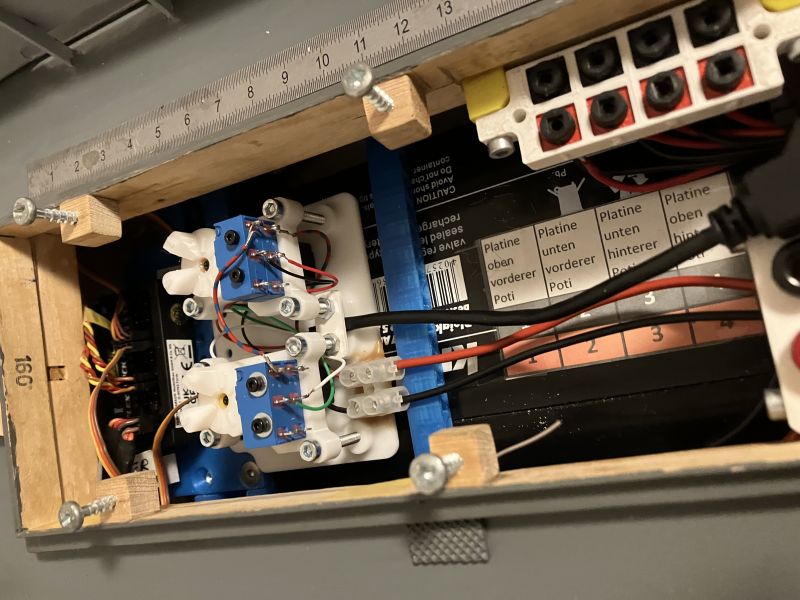

Schalteinheit eingebaut, ein USBkabel dient als Verbindug zwischen Rumpf und Aufbau:





Ein neue Möglichkeit habe ich mir für den Sound ausgedacht (Ja es gibt käufliche
Soundmodule), aber ich wollte diese Idee mal ausprobieren. Bluetooth Box gekauft
für wenig Geld und im Schiff montiert. Im Internet nach frei erhältlichen Sounds
gesucht (Schiffsdiesel, Nebelhorn, Schiffsglocke usw.) und die zusammengemixt, neue
MP3 Dateien ab aufs Handy und damit die Box ansteuern. Hier im Haus Reichweite von
ca. 10 m, mal schaun wie es auf dem Wasser wird.
Einziger Nachteil bis jetzt die Box schaltet sich nach ca. 7 Minuten ab wenn man
nichts überträgt. Schalter um über Funk wieder einzuschalten bastel ich noch dran rum.

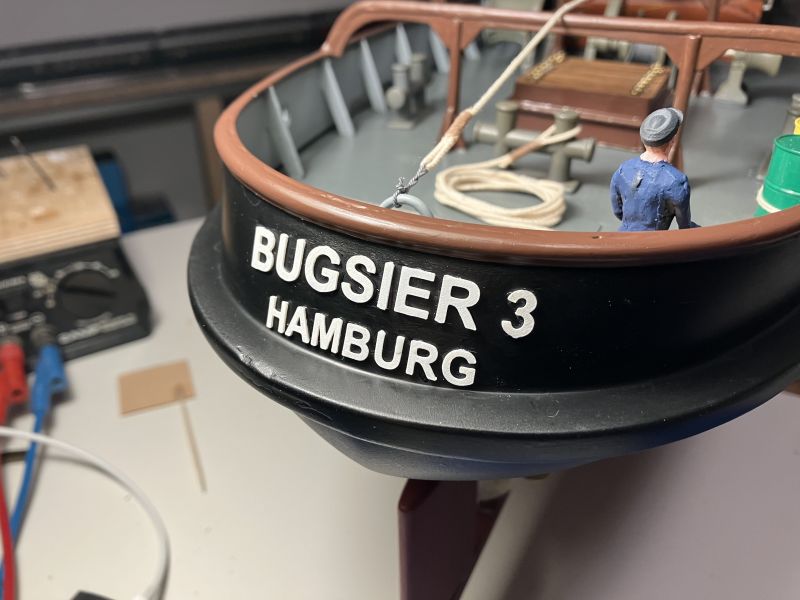

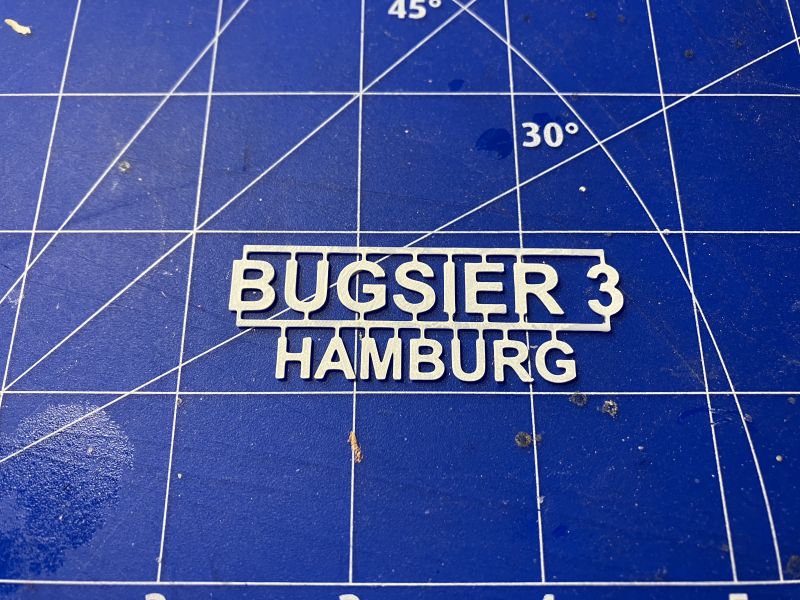

Zu guter letzt noch den Namenszug am Heck angebracht, 3D Druck kein Decale.







So ich sag mal fertig. Eine Fotoserie vom Gesamteindruck kommt die Tage.

FEHLT NUR NOCH: Die Jungfernfahrt III, dazu warte ich aber auf besseres Wetter,
Fotos folgen dann.

LG
Titto

Hallo,

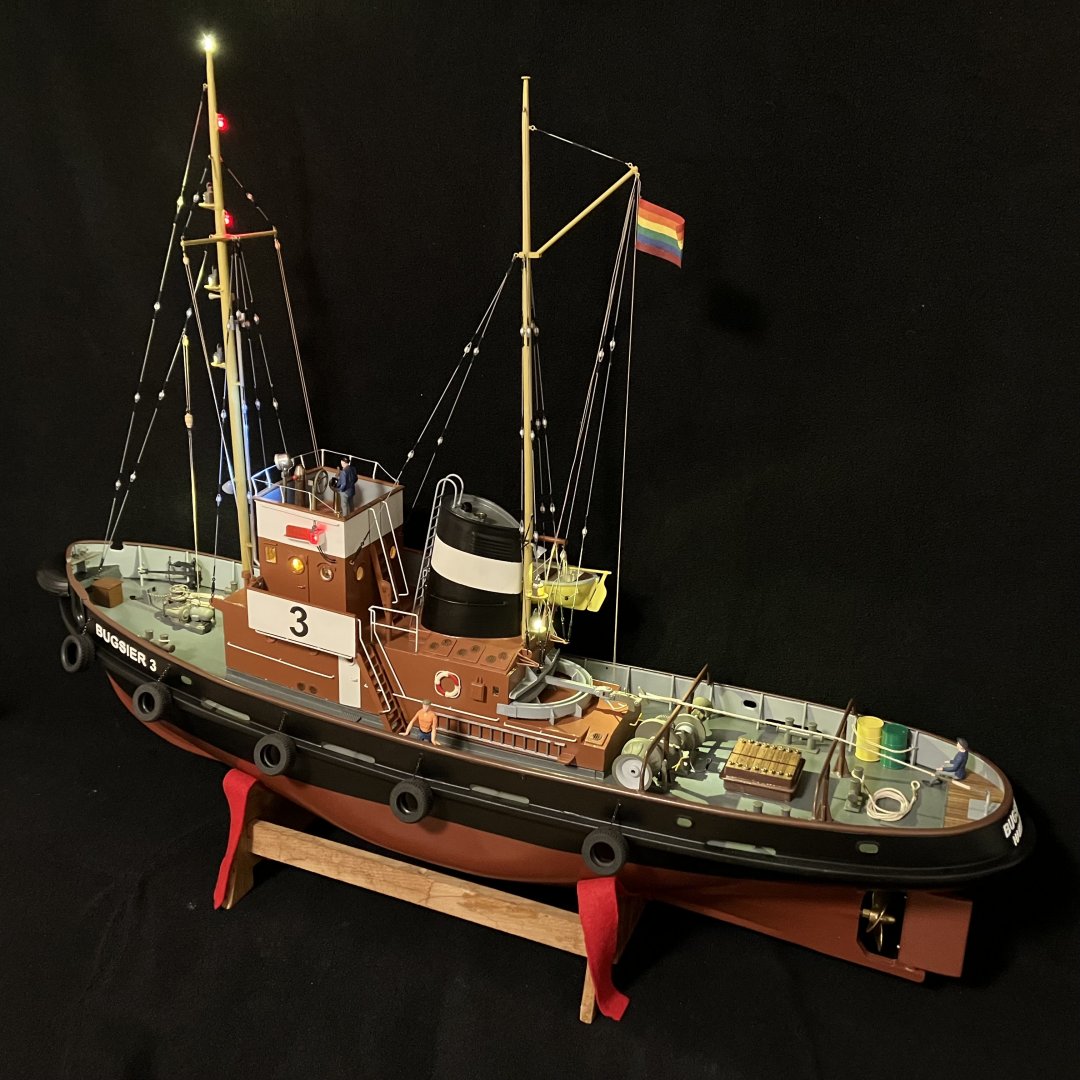

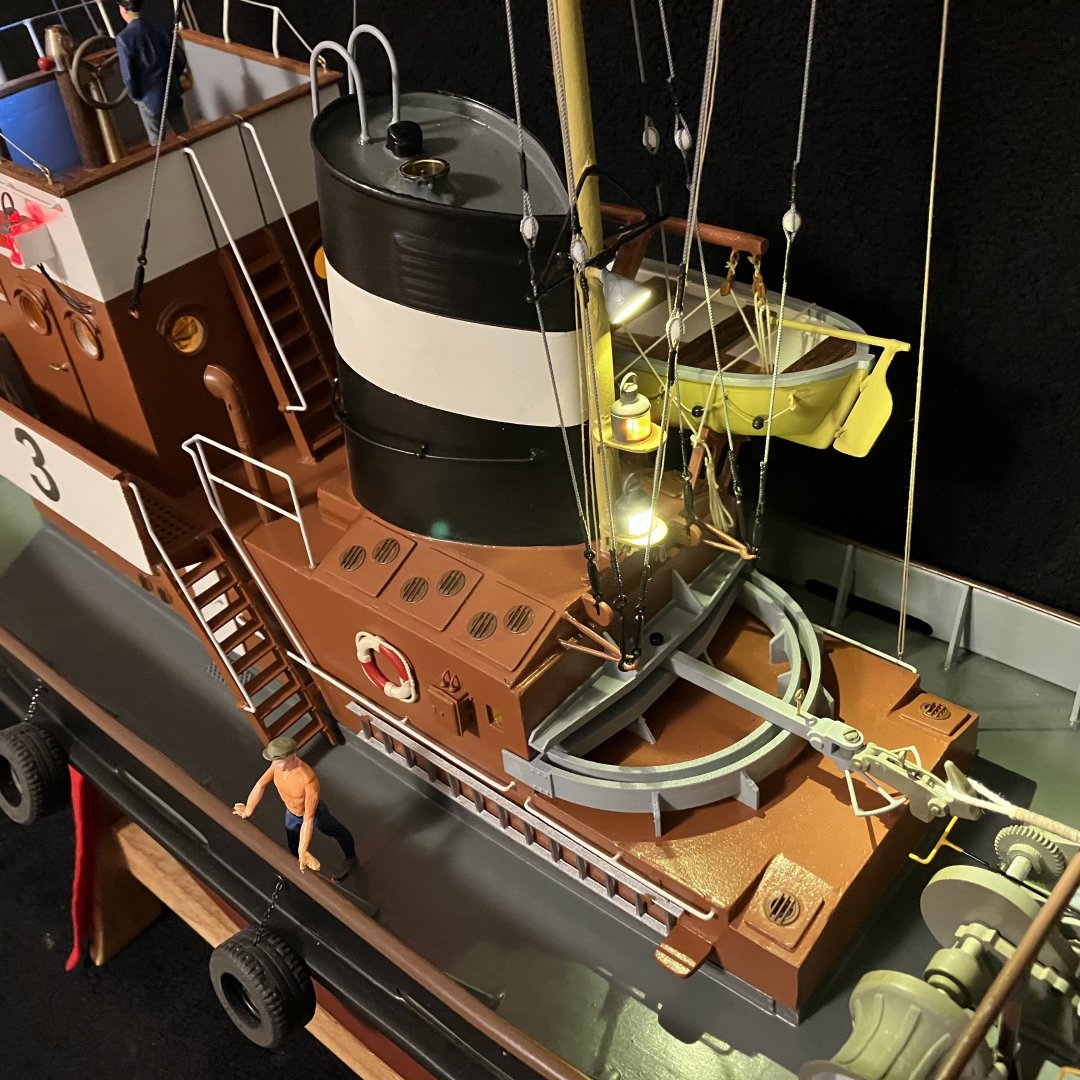

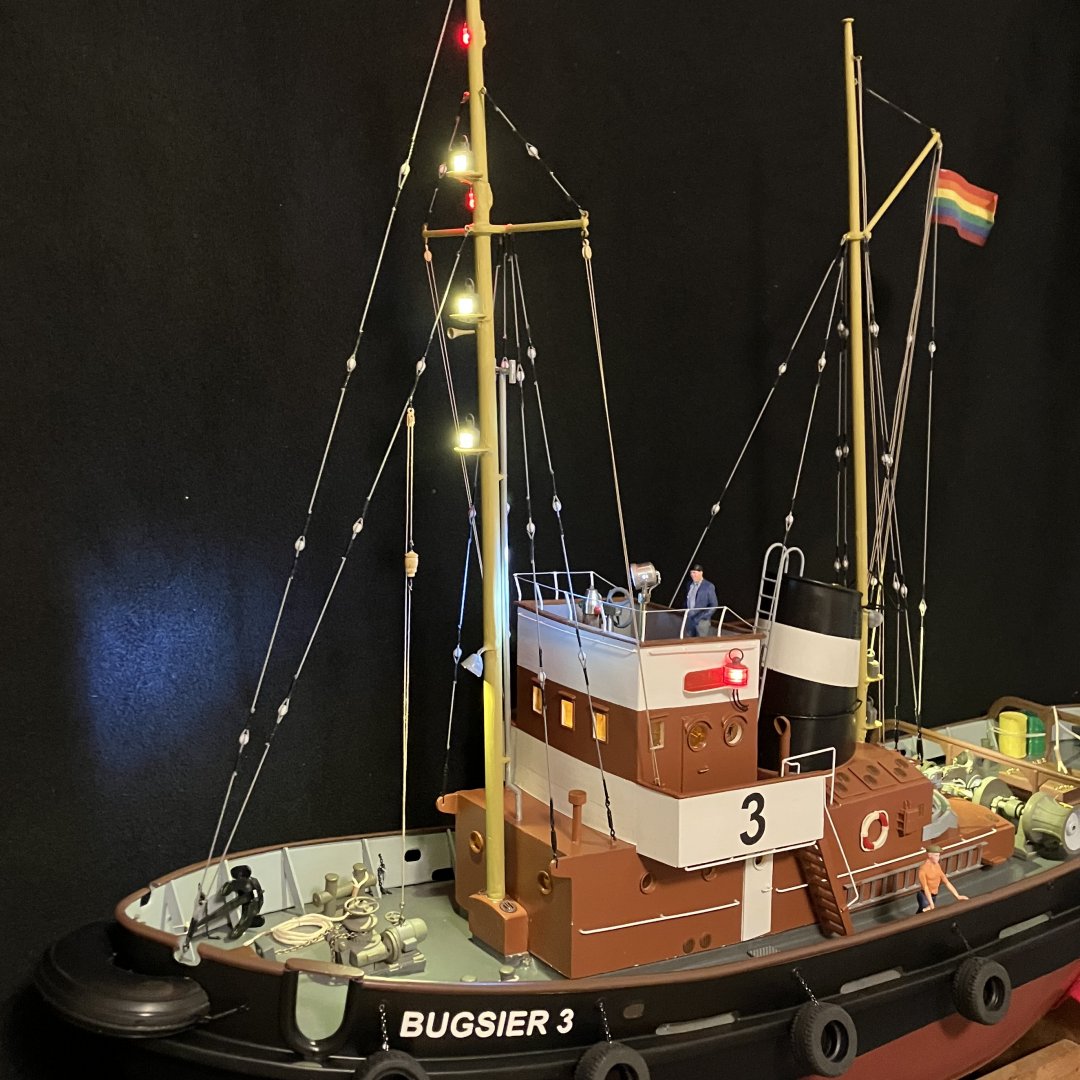

so mal ein paar Fotos vom quasi fertgen Zustand der Bugsier.





















LG
Titto

Hallo

Zitat von »JürgenWaldmann«

Gratulation zur Restaurierung in so hervorragender Qualität !

Zitat von »Ray«

Herzlichen Glückwunsch zu dieser
überaus gelungenen Renovierung!
Ist ein tolles Modell geworden.

Vielen vielen Dank!!

Zitat von »Ray«

Was folgt denn nun als Nächstes?

Tja, gute Frage. Ich hab da was neues größeres in der Mache aber ob und wann ich damit starte ist noch nicht sicher...

Vielleicht gibts erstmal was kleineres für zwischendurch..

LG
Titto

Liebe Gemeinde,

das i-Tüpfelchen als Abschluß meines Bauberichts fehlt noch.
Das Wetter in den letzten Wochen war sehr schön, daher war ich am Teich.

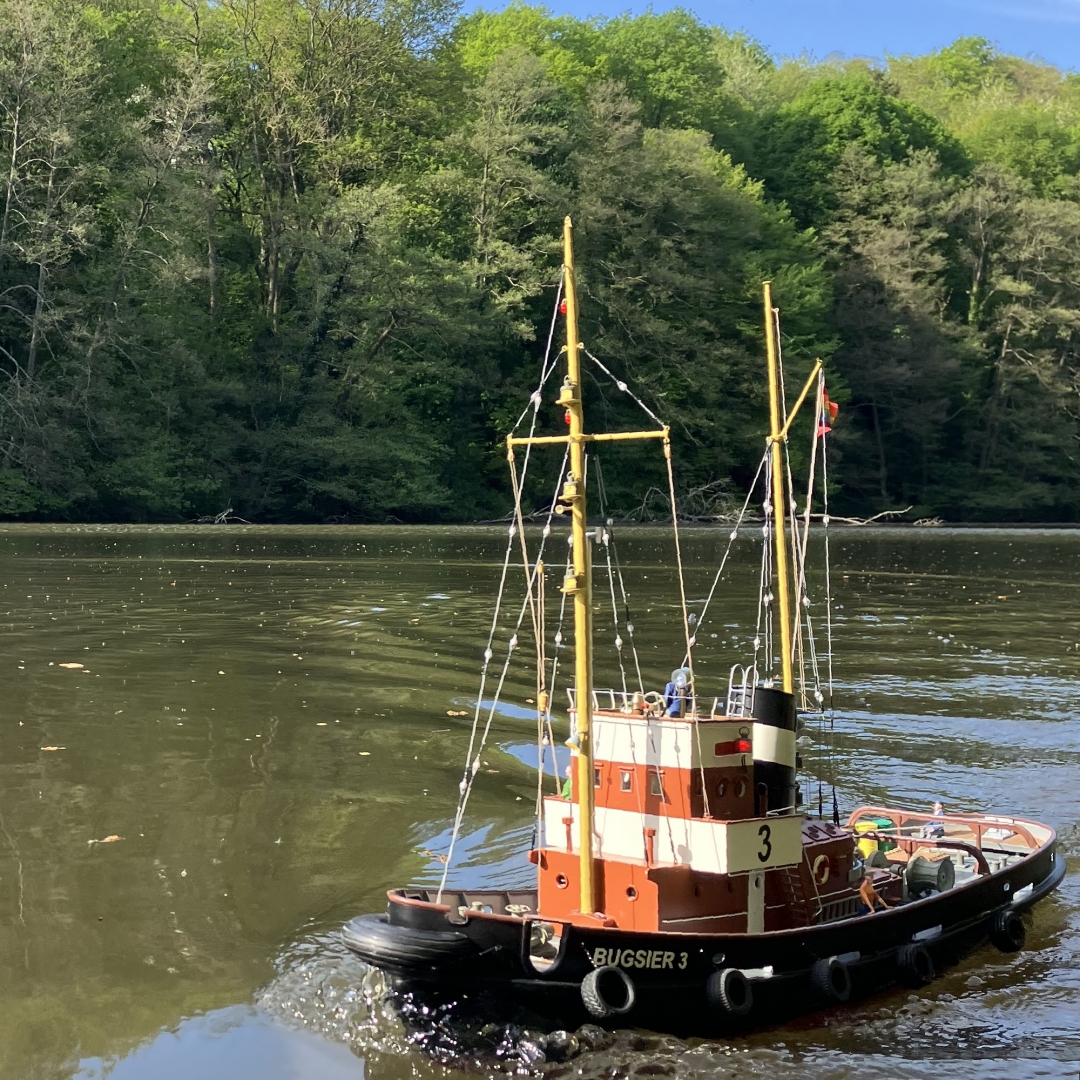

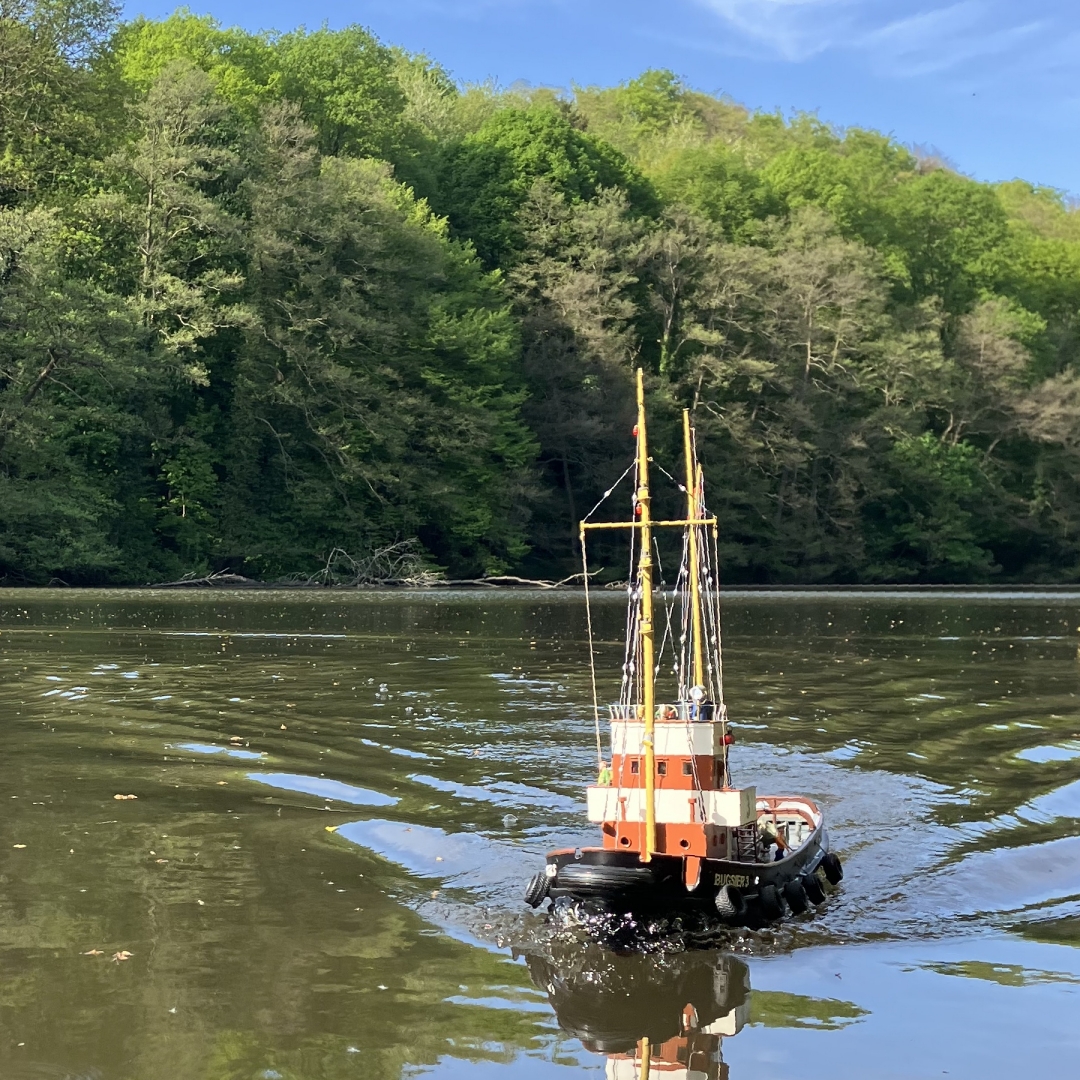

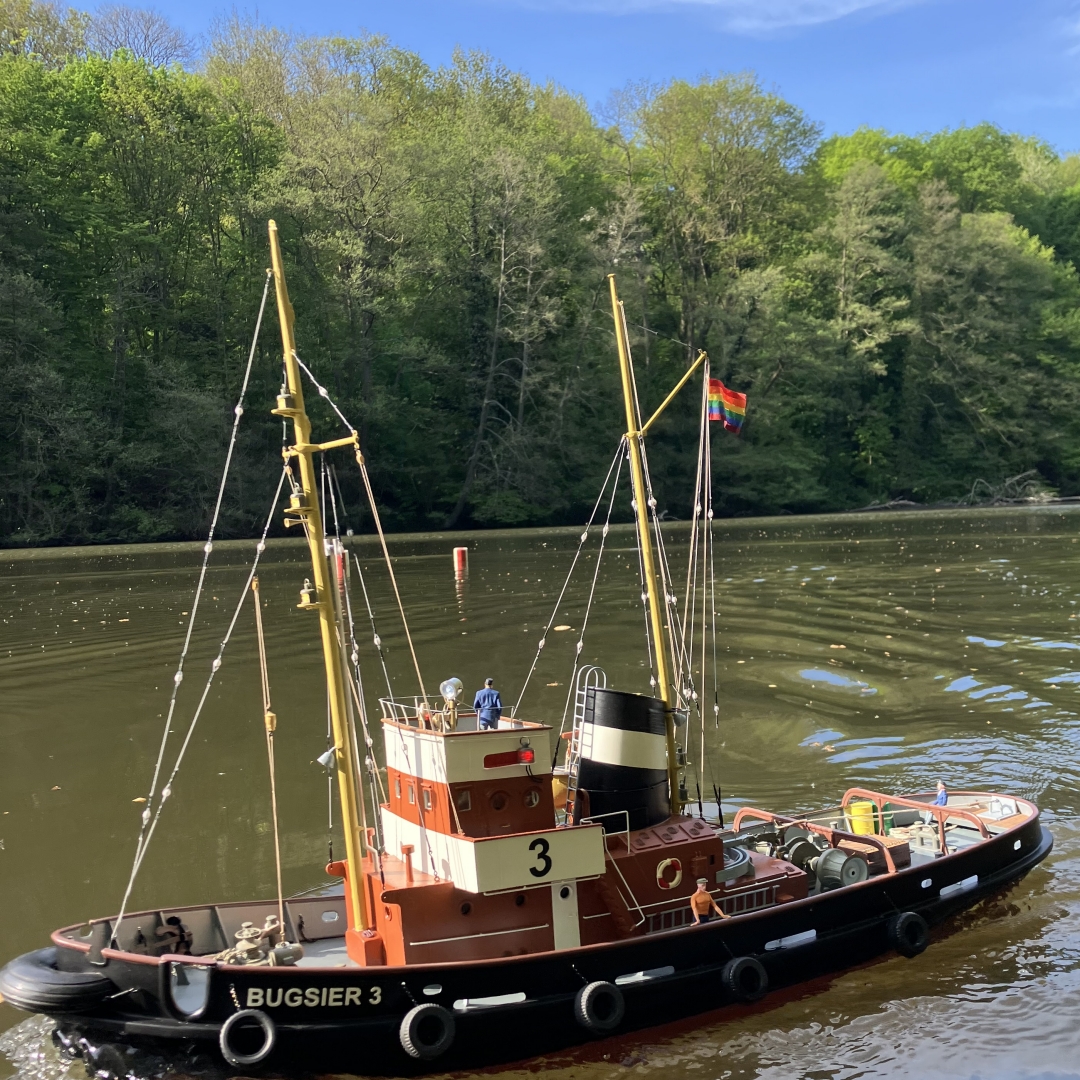

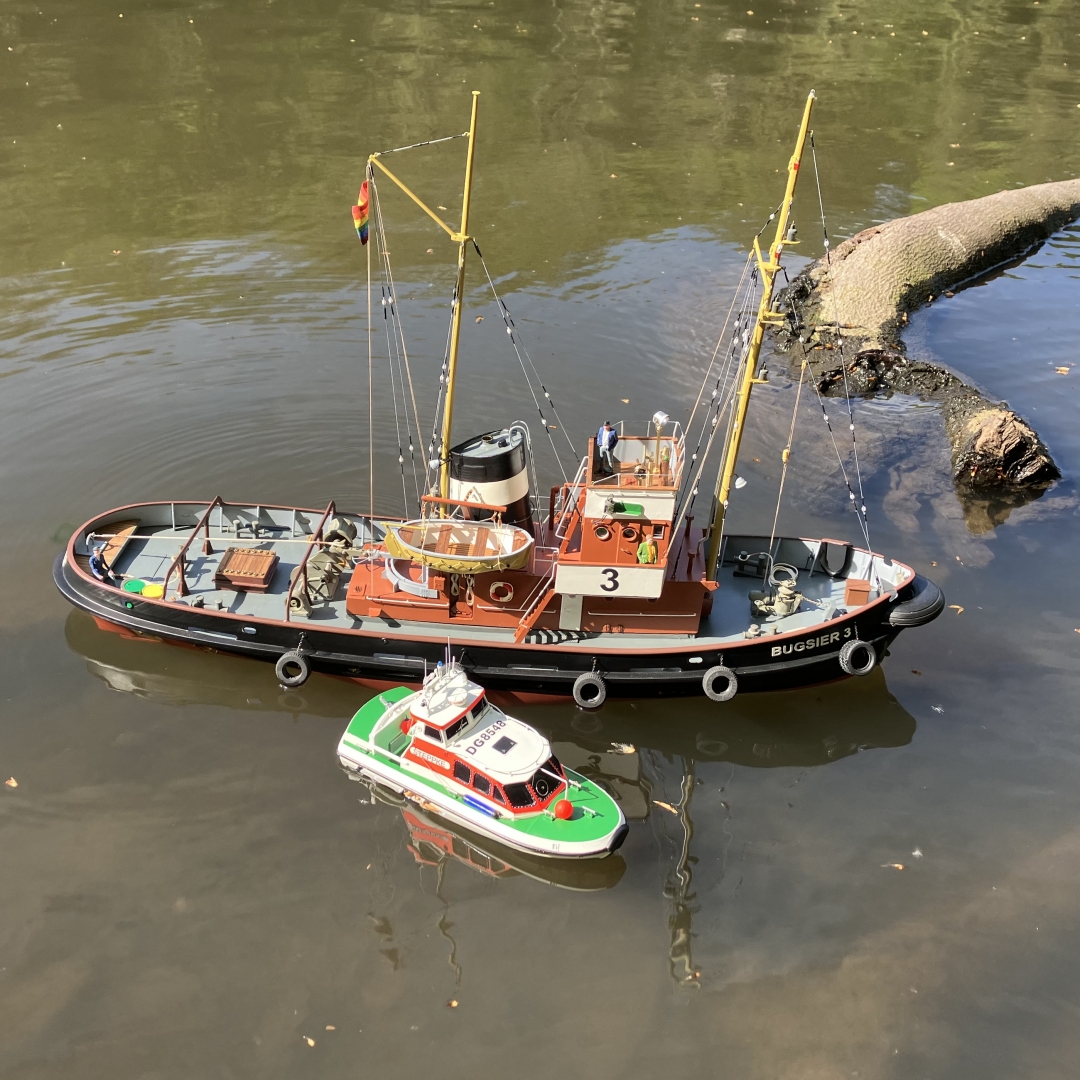

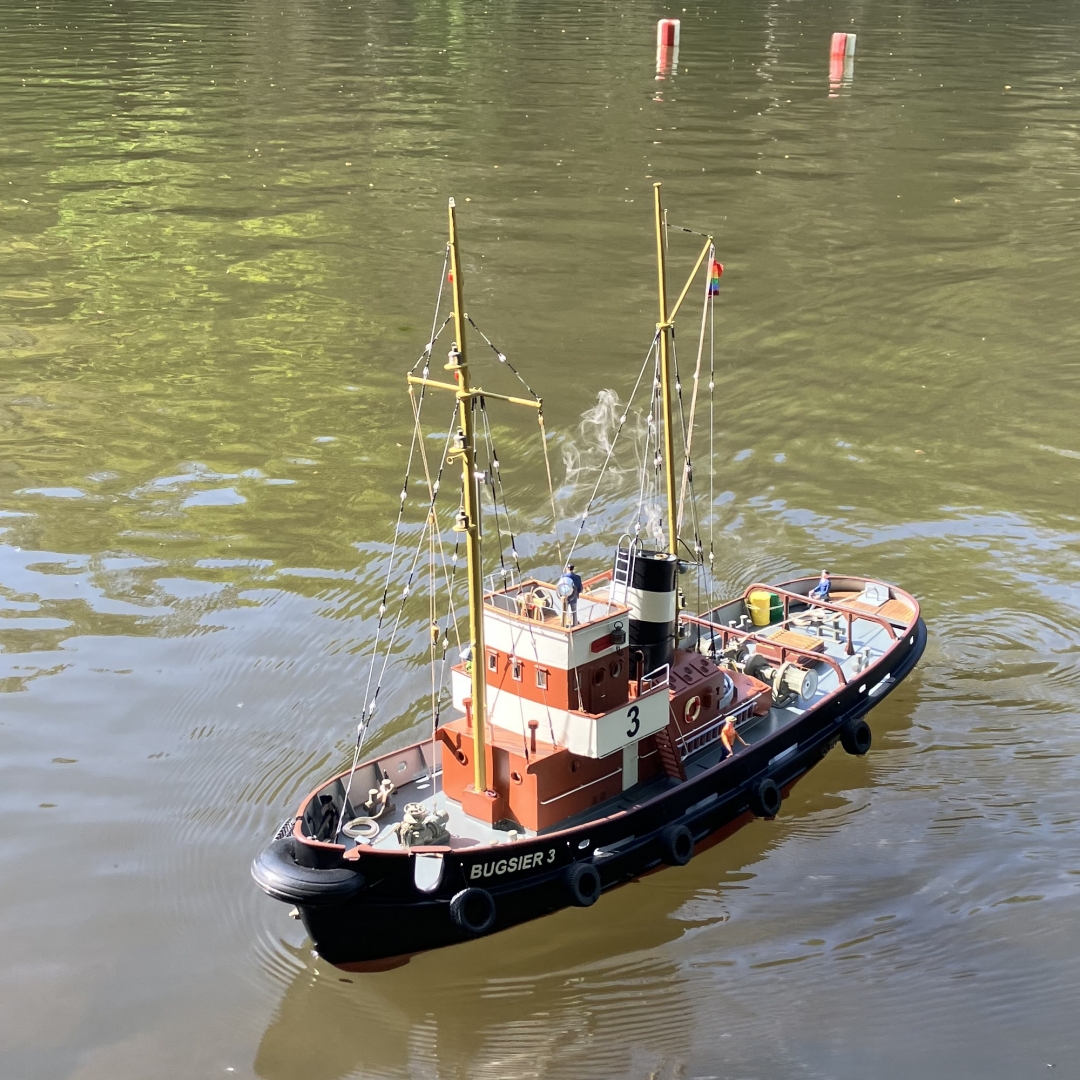

Hier ein paar Einsatzbilder:

















Liebe Grüße
Titto
