Wow

Na bei dem wast du vor hast wünsch ich die in den nächsten 3 Jahrzehnten viel Spaß

ist aber ok .Habe nämlich auch den Wasa Virus war auch mal da . Bin also mit dabei

LG Heiko

Hallo Ray,

bei Deinem BB bin ich immer dabei

LG
Oliver

was wirfst Du vorher ein, das Du so saubere Schnitte mit einer Laubsäge hinbekommst? (ist Spass) oder hast Du eine besonder Laubsäge. Ich schaffe das so nicht. Bin doch etwas neidisch!

gruß
Gerhard

Hallo Ray,

noch etwas zu Staunen: warshipvasa.freeforums.net

Gruß Peter

Zu hülf! Leute, versteckt eure Pinsel, bevor Ray sie zu Zierwerk verarbeitet!

Hallo Ray,

meine Freigabe hast Du

LG
Oliver

Freigabe? Aber sowas von Sieht jetzt schon einfach klasse aus

Hey Ray,
passt wie Ar... auf Eimer - sieht super aus - also Freigabe mit Freuden erteilt.

Ja,
gefällt mir auch sehr gut,
schließe mich der Freigabe an.
Das mit der Rundung ist mir durch deinen Hinweis erst aufgefallen.
Also noch einen Schwierigkeitsgrad höher.
Hut ab.
Grüße
Hans

Sauber... Typisch Ray eben.
BITTE weiter so!

Ray,
.... mir war schon beim Baustart klar, das Du uns hier wieder mit Schmankerl verwöhnst ! .... Deine Tischler- und Schnitzkünste liegen deutlich über meinen Erwartungen !

Runde doch die Kanten z.B. an der Schnecke und allem nach innen ab, dann schaut es bestimmt noch besser aus.

Hallo Ray,

hast du noch einen Stuhl für einen alten Mann, und einen Platz nicht zuweit hinten (wegen der Augen).

Der Bug wird gut Ray, aber Sweaty hat recht.
Etwas abgerundete Kanten sehen besser aus; es muss ja nicht gleich ´ne Vollplastik werden.


LG Heinz

Hallo Ray!

Danke für Deine Rückmeldung zur Yorktown! Ich kontere: Das ist viel phantastischer!

Kein Vergleich zu Deiner Wasa! Ich kleb (löte) ja nur Teile zusammen, die andere fabriziert haben!

Schöne Grüße aus Wien

Hofi

Moin Ray,

also das Galionsscheg sieht ja schon richtig toll aus und auch auf die Schnitzerei kannst stolz sein (kein Vergleich zu Figuren aus dem Erzgebirge).

Wo ich ein wenig Bauchschmerzen habe ist bei der Wahl des Holzes. Ist das Buche? Wenn ja, Buche nimmt Beize nicht so gut an und hier jetzt einen homogenen Farbton später zu bekommen wirst wohl mehrmals nachbeizen müssen. Die Maserung von Buche allgemein ist längs zwar reicht fein aber an den Stirnseiten teilweise recht grob.

Selbst hab ich auch schon Buche verwendet aber nur für Blöcke, Masten und Rahen, dafür ist Buche ideal.


Trotzdem natürlich bis jetzt tolle Arbeit, weiter so.


LG Patrick

Zitat von »Ray«

Hallo Leute,

bin jetzt für zwei Tage dienstlich auf Projekten unterwegs. Da kann man ja gleich noch ein paar Pinsel besorgen.

Peter, diese Seite kannte ich schon. Danach bin ich wirklich nur einer von vielen WASA-Modellbauern. Tolle Modelle!
Vielleicht kann ich ja mit meinem Schiff diese Palette noch etwas erweitern.

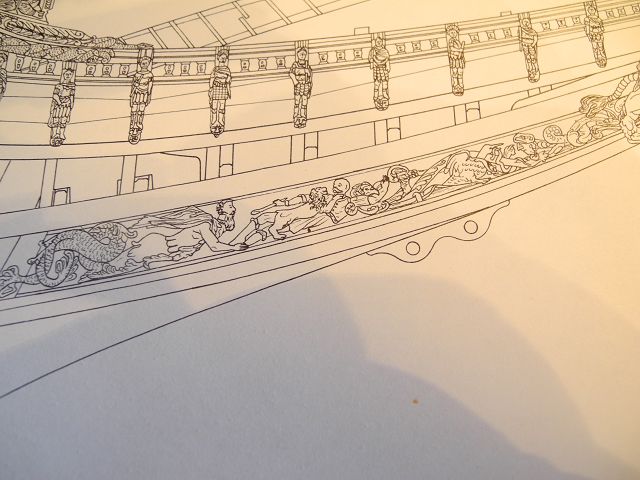

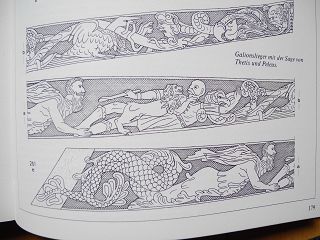

Modellbaumäßig habe ich am Bug weitergemacht. Auf Grund der Krümmung des Bugsprietdekors muss dieses Schnitzband
in mehreren Teilen eingebracht werden. (Denke, in echt war das auch so.)

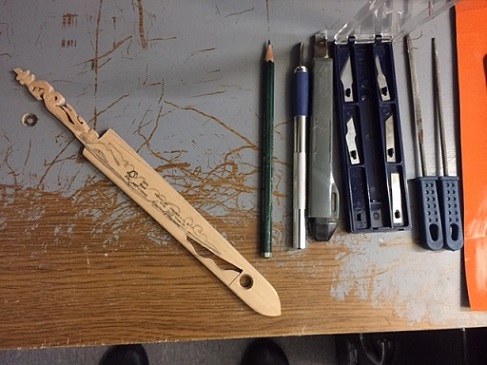

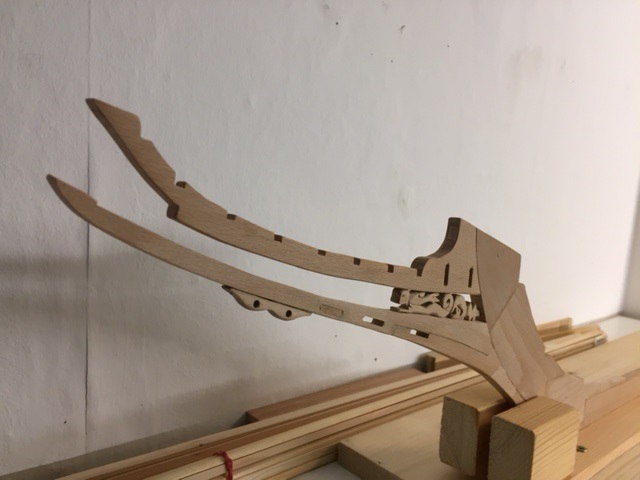

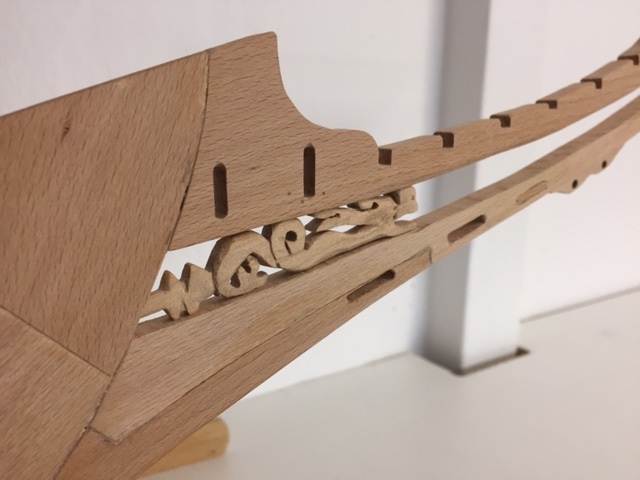

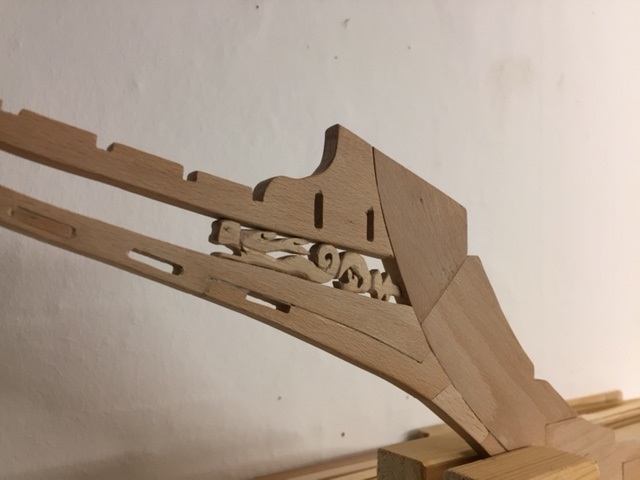

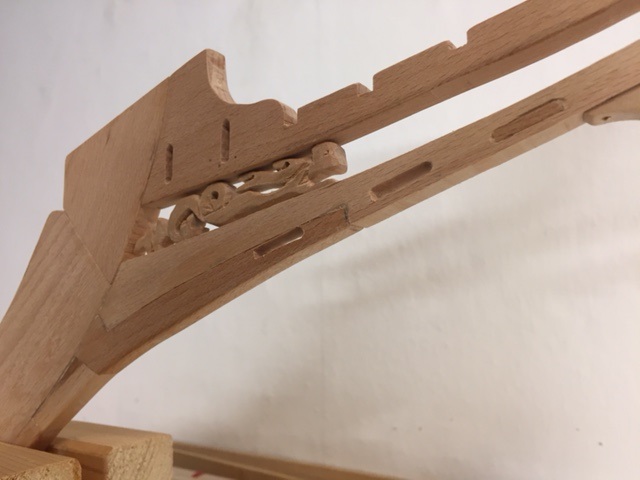

Noch mal ein bisschen nachgearbeitet und dann ab mit dem Schnitzband zwischen die Schegteile.

index.php?page=Attachment&attachmentID=341545

index.php?page=Attachment&attachmentID=341546

index.php?page=Attachment&attachmentID=341547

index.php?page=Attachment&attachmentID=341548

index.php?page=Attachment&attachmentID=341549


Also ich finde, es hat was. Ich hoffe Euch gefällt es auch und ich bekomme die Freigabe zum Weitermachen.

Moin Ray,

mit den "mehreren Teilen" liegst du natürlich völlig richtig.

Gruß

Lukas

Hallo Ray

Chapeau Solche Schnitzerein würde ich nie und nimmer hinkriegen.

LG
Sergio

Danke Ray für Deine Erklärung.

Wenn Du in Natur belassen willst dann passt das auch mit der Buche. Meine Bedenken lagen wie gesagt beim Beizen.

Freu mich schon weitere Fortschritte zu sehen.


LG Patrick


p.s. auch ich hole mir diverse Rund- und Kanthölzer au dem Baumarkt. Neujahr ist für mich wie 2. Weihnachten denn da liegen auf der Straße massig Holzstäbe rum die gut für Füllklötze et. sind

Zitat von »Patsy189«

Neujahr ist für mich wie 2. Weihnachten denn da liegen auf der Straße massig Holzstäbe rum die gut für Füllklötze et. sind

Schön, daß ich nicht der einzige bin, der die Dinger einsammelt! Vielseitig verwenbares Material in verschiedenen Stärken, unschlagbares Preis/Leistungsverhältnis.

Hey Ray
Du meinst wohl, dass für solch detaillierte Schnitzereien Deine Schnitzkünste noch nicht ausreichen
Was mich allerdings brennend interessieren würde ist die Frage welche Werkzeuge Du zum Schnitzen benutzt.
Darüber hinaus ist mir gerade ein gaaaanz arg böser Satz aufgefallen:

"Und da ich nicht weiß, ob mir das Schiff gelingt,
kann ich jederzeit abbrechen, ohne dass ich dann auf
massig Holz sitzen bleibe"

Wasn das für eine Denke - falls mir das Schiff gelingt....

Also ich habe da keine Zweifel dran

Wunderschöner Start und tolle Schnitzereien!

:-)

Noch einige Anmerkungen zu der Diskussion zur Ausrichtung der Spanten auf den vorderen Beiträgen dieses Fadens:

Die auf den Plänen zu sehenden "Spanten" sind eigentlich die sogenannten Mallen und haben mit der Konstruktion des realen Schiffes absolut nichts zu tun und dienen nur zum Bau des Modelles (wie auch bei allen anderen Baukastenmodellen auch!). Insofern ist es ganz schnuppe, in welchem Winkel sie in das Modell gebaut werden, sie dienen rein zum Befestigen der Planken.

Die realen Spanten saßen dicht auf dicht mit nur wenig Abstand. Auf Schiffen der klassischen Periode mit Spantbau - also erst das Spantgerüst und dann die Planken - mit fast ebenem Kiel standen sie in der Regel senkrecht auf diesem und somit zur KWL. Bei Kuttern mit hinten abfallenden Kiel glaube ich auch senkrecht zur KWL, dass müsste ich aber erst nachschauen.

Die Vasa aber wurde aber meines Wissens als "Shell first" gebaut, das heißt erst wurde die Außenhaut gebaut und danach die Spanten eingefügt. Hierbei lagen die Spanten in der Regel nicht parallel***, sondern neigten sich vorne und hinten oben zur Mitte hin, und das mit bis zu 10°. Der "Hauptspant" hinter der sechsten Luke stand scheinbar senkrecht auf dem Kiel.

Hier ein Link zu einer Diskussion, an der sich die Winkel und über die Nagelreihen die Anzahl Position der Spanten am realen Schiff ablesen lässt.

https://www.segelschiffsmodellbau.com/t4….html#msg116831

Schön kann man dies auch im Schnitt in Beitrag #67 sehen, hier haben die Stützen zu den Deckbalken genau die gleiche Neigung wie die Spanten in diesem Bereich.

Lieber Gruß, Daniel


***PS: Die "immer parallelen" Spanten sind genau so eine Fehlgeburt in unseren Hirnen wie die "immer parallelen" Planken der Decks. Bis zur großflächigen Einführung von Sägemühlen nach 1800 waren diese meist gebogen und schmiegten sich der Außenform an, was bedeutend einfacher in der Kalfaterung war, da die komplizierte Fischung am Wassergang entfiel!

PS 2: Zu sehen ist der Winkel der realsén Spannten am Modell evtl. auf der Innenseiten des Schanzkleides, insofern ist diese Diskussion doch relevant für dein Modell :-)

Hallo Ray,
da haben mich meine Glotzwerkzeuge wohl ein wenig im Stich gelassen - oder ich bin am Steuer eingepennt... - Asche auf mein Haupt
Und was die böse Denke angeht - da bin ich natürlich erleichtert , überrascht allerdings nicht
