Fertiger Baubericht: Lanz Bulldog D 8506 von Hachette in 1:8

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

91

Freitag, 29. Januar 2016, 17:14

Übrigens hatte ich garnicht erwähnt, das die Bauanleitungen 20, 22 und 23 doppelt geliefert wurden.
Einmal wie immer im Folienbeutel mit den Bauteilen und einmal die drei hefte zusammen in einem extra Beutel.
:nixweis:

glueman

Beiträge: 2 758

Realname: Gerd

Wohnort: Mücke

  • Nachricht senden

92

Montag, 1. Februar 2016, 14:38

Hallo Marek, :wink:

vielen Dank für Deinen neuen Baubericht.

Ich habe gerade mit dem Lieferservice in Walldorf telefoniert:
Aussage von dort: die Bauteile 16-19 mussten neu produziert werden und werden ab nächste Woche ausgeliefert - was immer das auch bedeutet.

Marek, wenn wir uns das nächste Mal treffen, werden wir beide ein wenig Makrofotografie üben. :lol: :lol: :lol: Das tut ja teilweise weh, was Du da veröffentlichst.

Gerd :wink:
:verrückt: Gefährlich ist`s den Leu zu wecken, vergänglich ist des Tiger`s Zahn.
Doch der schrecklichste aller Schrecken ist der Modellbauer in seinem Wahn :verrückt:
Im Bau: Immer noch Mehrere :nixweis:

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

93

Montag, 1. Februar 2016, 18:30

Zitat von »glueman«

... Marek, wenn wir uns das nächste Mal treffen, werden wir beide ein wenig Makrofotografie üben. :lol: :lol: :lol: Das tut ja teilweise weh, was Du da veröffentlichst...


JA gern, wenn du dann auch eine Kamera für mich hast ...
Aber ab und zu klappt das, es hat meiner Meinung nach immer was mit der richtigen Ausleuchtung zu tun und da fehlt es mir leider.
Ich gelobe aber Besserung.

StRink

Beiträge: 1

  • Nachricht senden

94

Sonntag, 7. Februar 2016, 17:43

D 8506 ferngesteuert

Hallo,
ich oute mich auch mal als Lanz-Bauer.
Zunächst mal Hochachtung vor dem detailierten Baubericht.
Da ich aber aus der RC-Ecke komme, wird er natürlich ferngesteuert seine Kreise ziehen.
Die Lieferprobleme habe ich auch, bin gerade mal bei Ausgabe 7. Anrufe ergaben die gleichen Aussagen, wie schon bekannt.
Ich habe inzwischen begonnen, Teile die ich umbauen muss zusätzlich bei e-bay zu erstehen. Aber nur die zum halben Preis.
Zusätzlich noch Vorderräder für einen anständigen Anhänger. Mit dem Grubber hält sich der Spielspass sicher in Grenzen.

Die Vorderräder sind schon kugelgelagert, die Achsschenkel werden in Teflonlagern geführt.
Aber auch bei einem Standmodell würde ich die Schrauben auf jeden Fall durch Modellbauschrauben ersetzen.
Kosten nicht die Welt und sehen um ein Vielfaches besser aus.
Ich habe an der Vorderachse bis jetzt nur 3 mm Schrauben eingesetzt.
2,5 mm greift teilweise nur im Lack. Für ein Standmodell sicher ausreichend.

Ich besorge mir jetzt noch die Ausgabe 13 mit der anderen Getriebehälfte, dann hab ich erstmal mit dem Antrieb zu tun.
Auf jeden Fall verfolge ich den Baubericht hier weiter.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

95

Mittwoch, 10. Februar 2016, 15:03

moin,

habe die Hefte 20 und 23 komplett neu erhalten. :tanz:
Ich werde also die Gewinde vorschneiden, die Schrauben kürzen und alles erneut zusammenbauen.

Also ich kann über den Kundenservice bei Hachette wirlich nicht meckern.

einszuacht

Beiträge: 180

  • Nachricht senden

96

Donnerstag, 11. Februar 2016, 14:35

So es geschehen noch Zeichen und Wunder, Ausgabe 16-19 sind heute angekommen.
Im lauf der nächsten Woche soll 20-23 da sein
Gruß Fredo

glueman

Beiträge: 2 758

Realname: Gerd

Wohnort: Mücke

  • Nachricht senden

97

Sonntag, 14. Februar 2016, 00:28

Hallo, :wink:

so, es geschehen noch Zeichen und Wunder, Ausgaben 16-19 sind gestern angekommen.
Im Laufe der nächsten Woche soll 20-23 da sein.

Gerd :wink:
:verrückt: Gefährlich ist`s den Leu zu wecken, vergänglich ist des Tiger`s Zahn.
Doch der schrecklichste aller Schrecken ist der Modellbauer in seinem Wahn :verrückt:
Im Bau: Immer noch Mehrere :nixweis:

einszuacht

Beiträge: 180

  • Nachricht senden

98

Sonntag, 14. Februar 2016, 14:18

So dank der guten Berichterstattung hat der weiterbau ohne Probleme geklappt.

Bleibt zu hoffen das Nr 20-23 Zeitnah versendet wird, damit ich weiterbauen kann.

Gut werde das so tun.
Gruß Fredo

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

99

Sonntag, 14. Februar 2016, 14:52

moin Fredo,

will ja nicht stenkern aber 1. hast du die Bilder nicht eingebunden, sie sind nur an den Beitrag angehangen.
Lies Dir doch bitte unsere Anleitung zum richtigen Einstellen von bildern nochmal durch.
Und 2. Du kannst selber einen Baubericht eröffnen, fremde Bilder im eigenen Baubericht machen sich eher nicht so gut.

Aber schön zu lesen, das Euch die fehlenden Ausgaben mittlerweile erreicht haben.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

100

Dienstag, 23. Februar 2016, 17:53

moin,

Ausgaben 24 bis 27 sind eingetroffen, es geht also weiter.
mal sehen ob ich heute noch was schaffe ...

Urob

Beiträge: 348

Realname: Ulrich Lindemann

Wohnort: Düsseldorf

  • Nachricht senden

101

Samstag, 27. Februar 2016, 14:28

Hallo,

Da ich immer noch bei Ausgabe 15 bin, und seit 1 1/2 Monaten nichts bekommen habe, habe ich heute 16 - 26 im Zeitungsladen bestellt.
Wenn das geklappt hat kündige ich das Abo.

Gruß Uli. :tanz: :prost:

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

102

Samstag, 27. Februar 2016, 14:56

moin,

das glaube ich Dir, da wäre ich auch sauer und würde kündigen.
Wie geschrieben, bei mir läuft alles absolout reibungslos.
Da ich etwas angeschlagen bin hatte ich nicht wirklich Lust was zu machen.
Die kommende Woche werde ich mich aber um die gelieferten Ausgaben kümmern.

Urob

Beiträge: 348

Realname: Ulrich Lindemann

Wohnort: Düsseldorf

  • Nachricht senden

103

Mittwoch, 2. März 2016, 21:26

Hallo,

bei mir geht es auch weiter. Habe heute im Kiosk 23, 25 und 26 bekommen.
Vom Abo ist weiterhin nichts in Sicht.
Hoffe das die noch fehlenden und bestellten Ausgaben auch bald kommen.
Hätte eher auf Kiosk umstellen sollen.
Es sind also Teile verfügbar, nur nicht für Abos.

Gruß Uli. :tanz:

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

104

Donnerstag, 3. März 2016, 10:44

Ausgabe 23

moin,

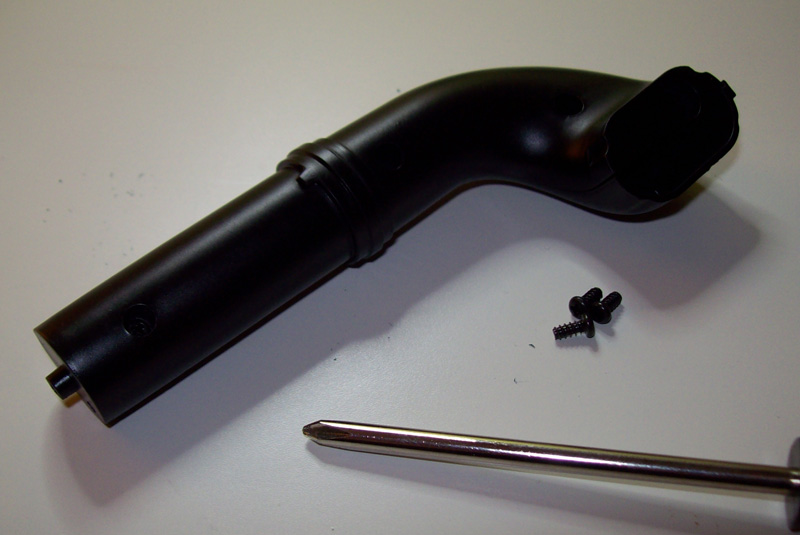

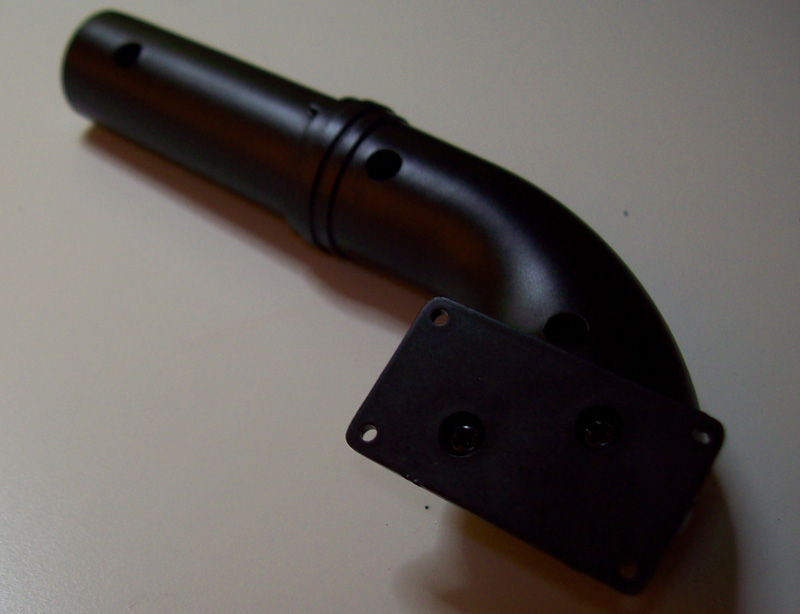

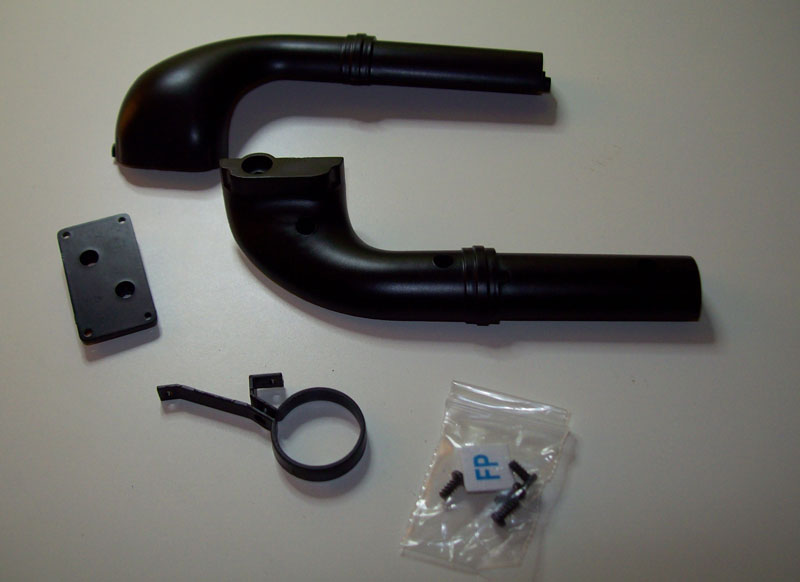

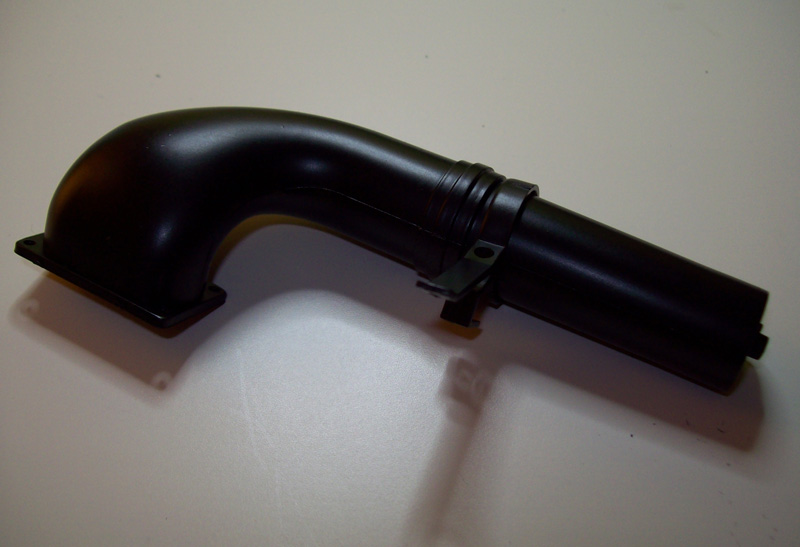

mit dieser Ausgabe erhalten wir den unteren Teil des Auspuffs.



Die beiden Schalen werden mit 2 Schrauben zusammengeschraubt.

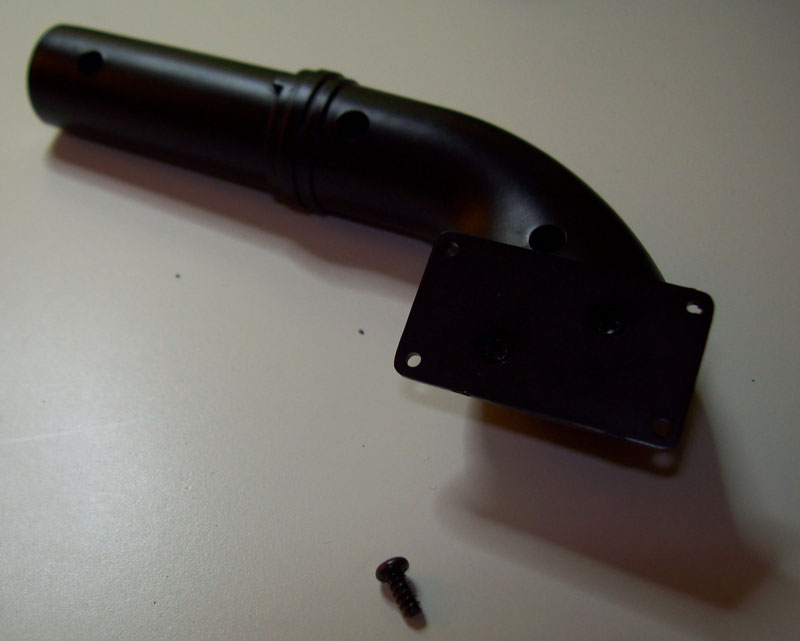

Anschließend wird die Befestigungsplatte mit zwei Schrauben am Fuß befestigt.





Die Schelle wird noch aufgeschoben.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

105

Donnerstag, 3. März 2016, 11:05

Ausgabe 24

weiter geht es mit dem oberen Teil des Auspuffs

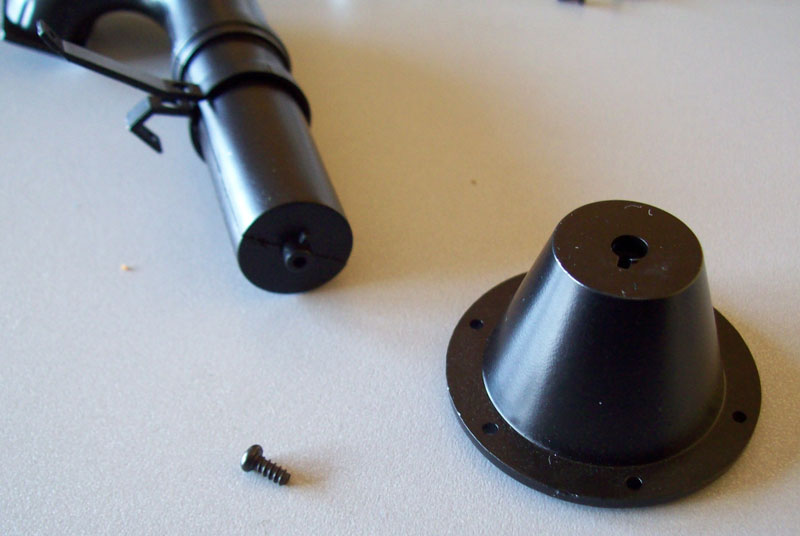

Als erstes wird der untere Kegel mit dem Auspuffteil der vorherigen Ausgabe verschraubt.



Am Kegelteil ist eine kleine Aussparung welche exakt auf den Stift des Auspuffrohres passt.

Von Innen wird nun verschraubt.

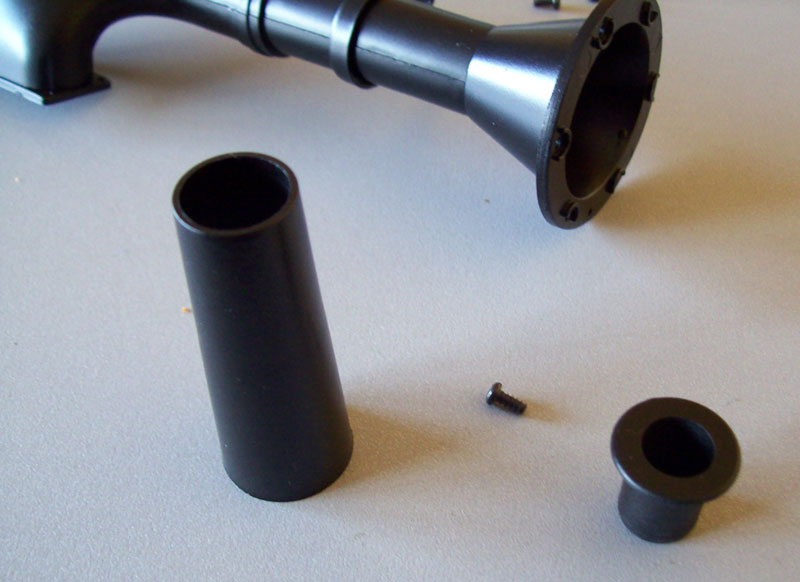

Im nächsten Schritt wird das Endrohr montiert

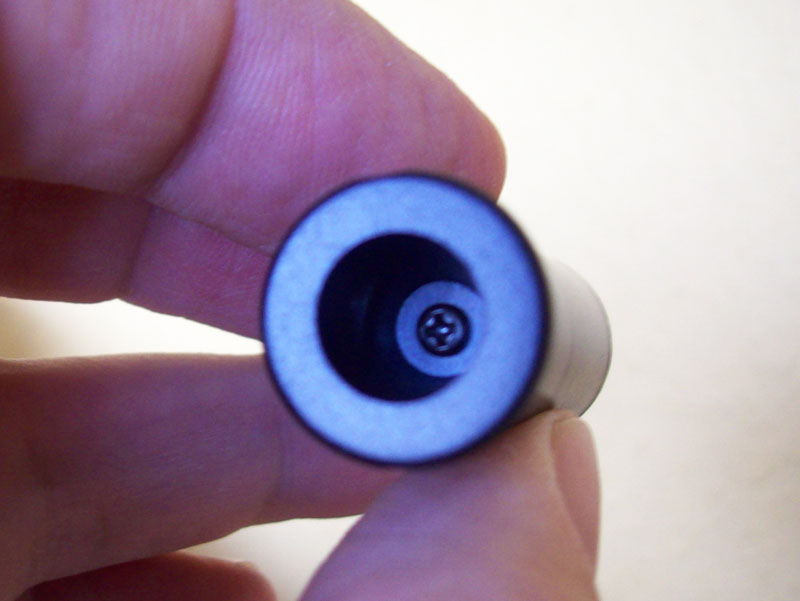

den kleinen "Becher" einfach einstecken und von innen verschrauben.



Das Rohr weist einen schlecht nachbearbeiteten Anguss auf, welcher bei einer Überarbeitung gespachtelt und neu lackiert werden sollte.



Anschließend wird das Endrohr mit dem oberen Schalldämpfer-Kegel von innen verschraubt.

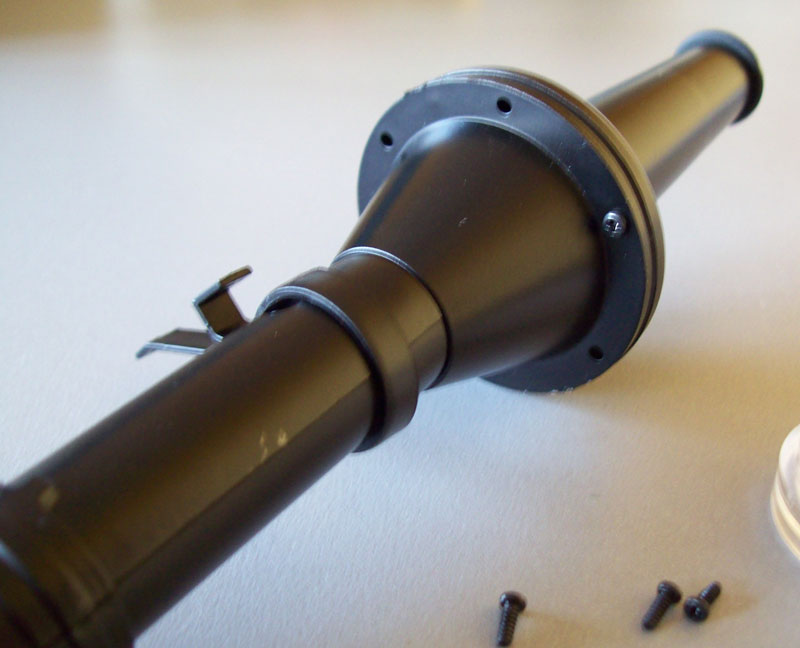

Als Schlussmontage werden die Beiden Kegel des Schalldämpfers von unten miteinander verschraubt.



Der fertig montierte Auspuff

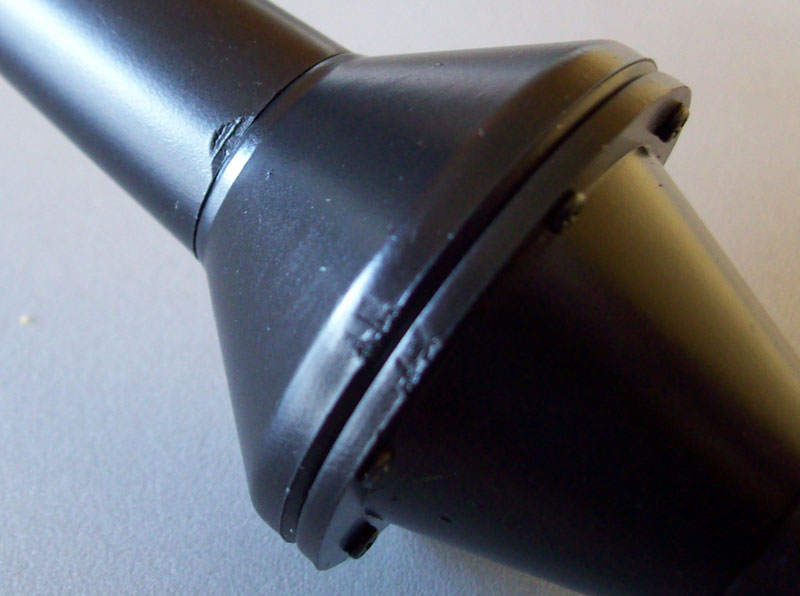

Auch am Schalldämpfer befinden sich hässliche Angussstellen



Nun erfolgt die Montage des Auspuffs am Traktor.

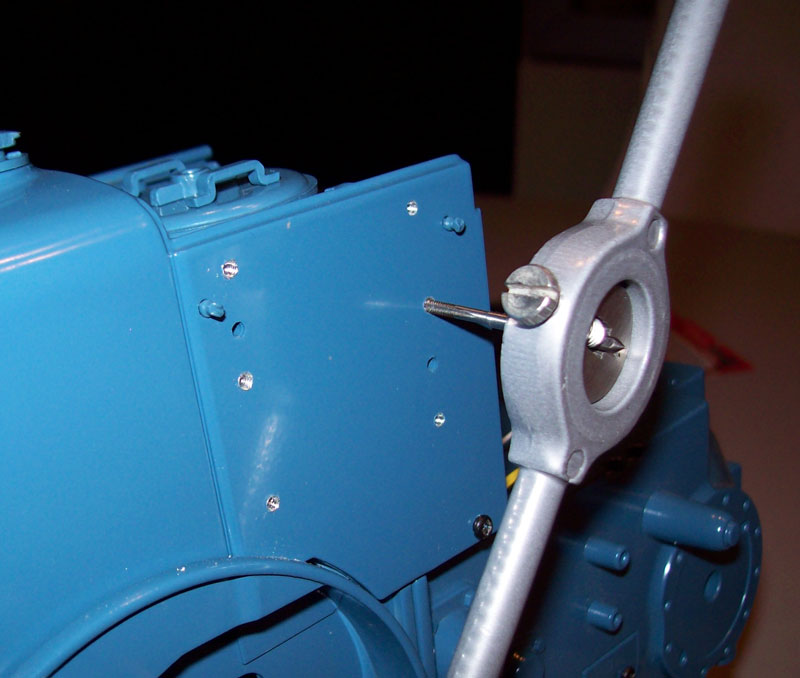

Da hier die Montage auch mit den sehr empfindlichen Schrauben CM erfolgt habe ich diese vorsorglich gekürzt



Dieses Vorgehen hat bei den 4 Schrauben an der Fußplatte wunderbar funktioniert, bei der Montage des Halters jedoch ...



Also Gewinde nachschneiden ist für mich die eindeutig bessere Variante.

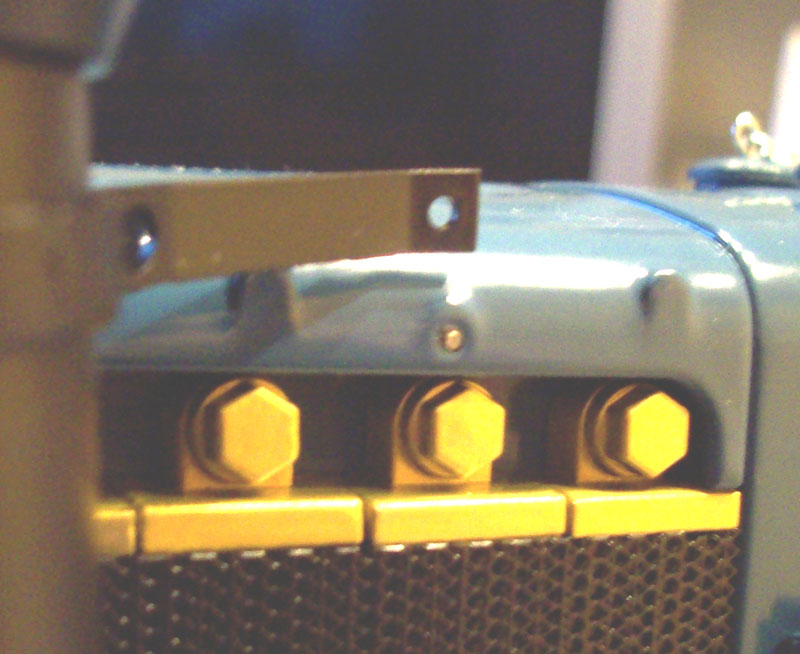

Der Auspuff hält jetzt nur mit einer Schraube am Kasten die große Schraube hält den Halter fest zusammen.
Um die abgesissene Schraube zu verdecken habe ich den Kopf mit Sekundenkleber aufgeklebt.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

106

Donnerstag, 3. März 2016, 11:31

Ausgabe 25

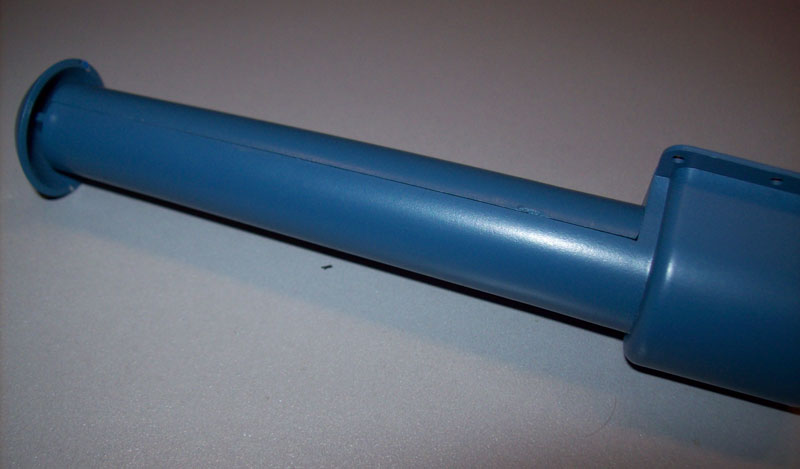

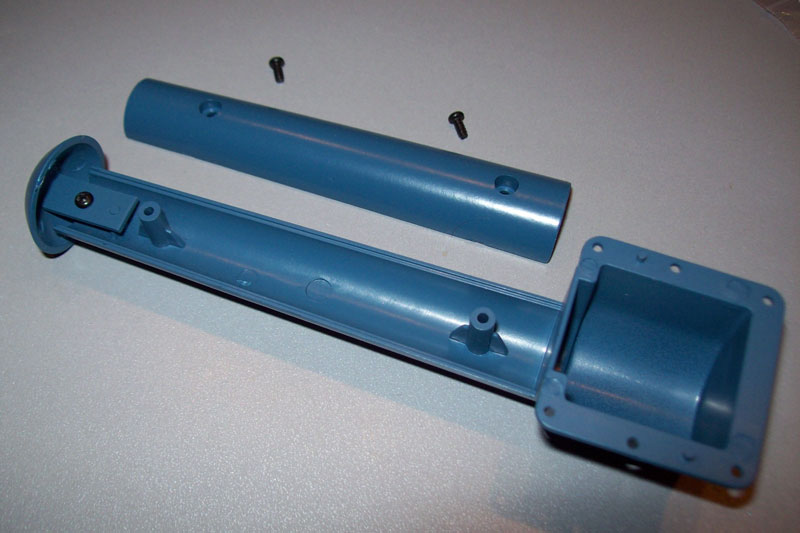

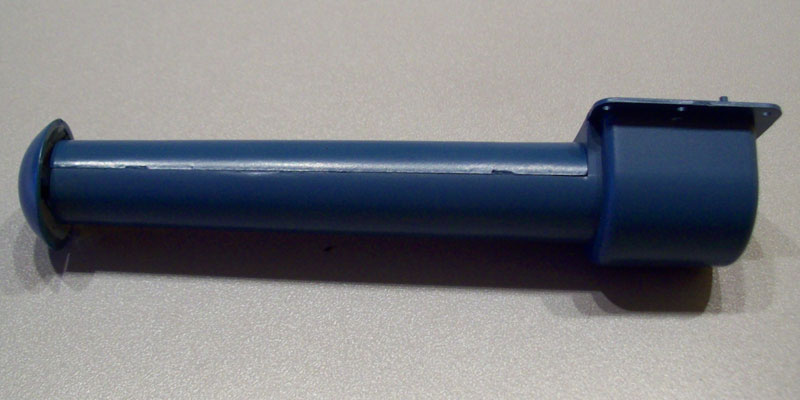

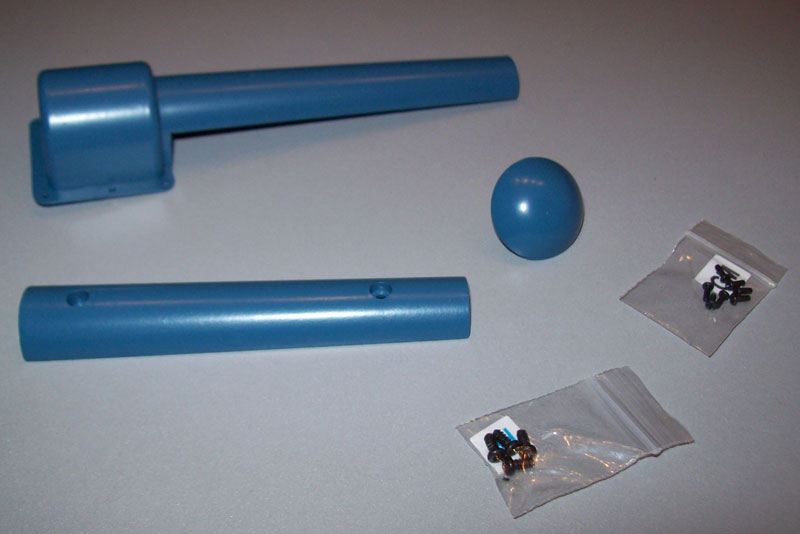

Mit Heft 25 haben wir die Teile für das Luftansaugrohr erhalten.



Als erstes wird die Kappe auf die hälfte des Ansaugrohrer von innen geschraubt.
Anschließend werden die beiden Hälften miteinander verschraubt.



Die Qualität dieser Bauteile läßt sehr zu wünschen übrig.
Im Allgemeinen sind die Kunststoffbeiteile dieser Serie äußerst fragwürdig.
Schlechte Passung und miese Qualität der Angusstellen und das alles bei einem recht hohen Preis ...

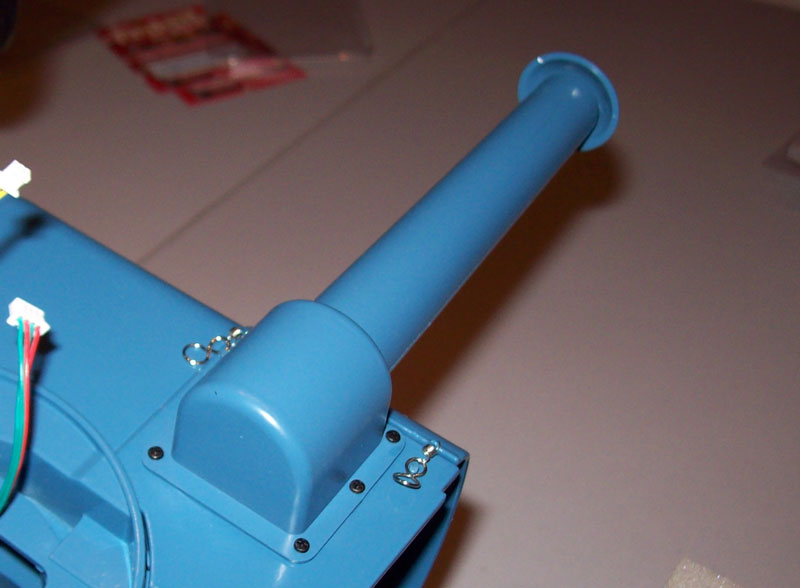

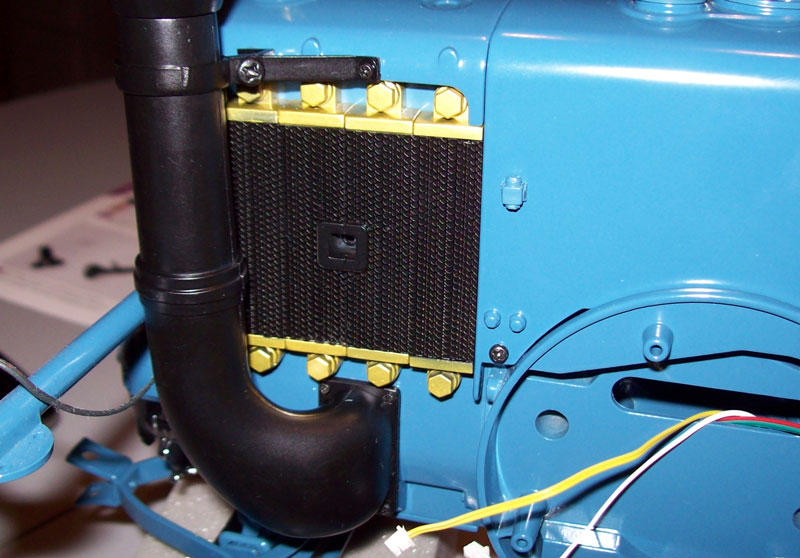

Da auch hier die Montage am Kasten mit den besagten CM Schrauben erfolgt habe ich mich für meine Variente entschieden und die Gewinde sicherheitshalber vorgeschnitten.



Die Montage verlief so völlig problemlos

Red Griffin V8

Beiträge: 830

Realname: Siegfried Szep

Wohnort: A-3580 Horn

  • Nachricht senden

107

Donnerstag, 3. März 2016, 11:36

Hallo, schaut ja nicht schlecht aus, die Bulldogge, nur frag ich mich persönlich was das mit Truck und Trailer zu tun hat? :nixweis: Nachdem es ja keinen eigenen Bereich dazu gibt glaube ich sind diese BB im Segment "Sonstiger Modellbau" wohl eher richtiger angesiedelt. Oh man, das wird hier wieder Ärger geben ;( :cursing: ............... :und: mfG Siggi :wink:

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

108

Donnerstag, 3. März 2016, 11:46

Ausgabe 26

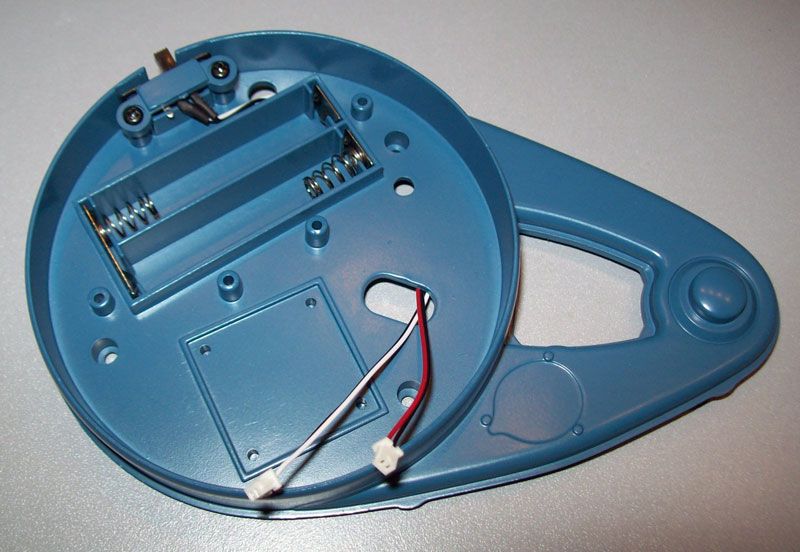

Die Teile der Ausgabe 26

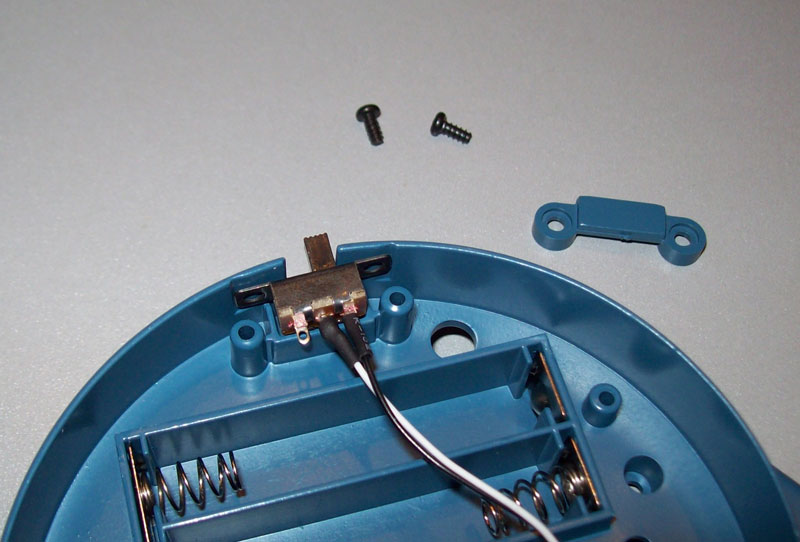

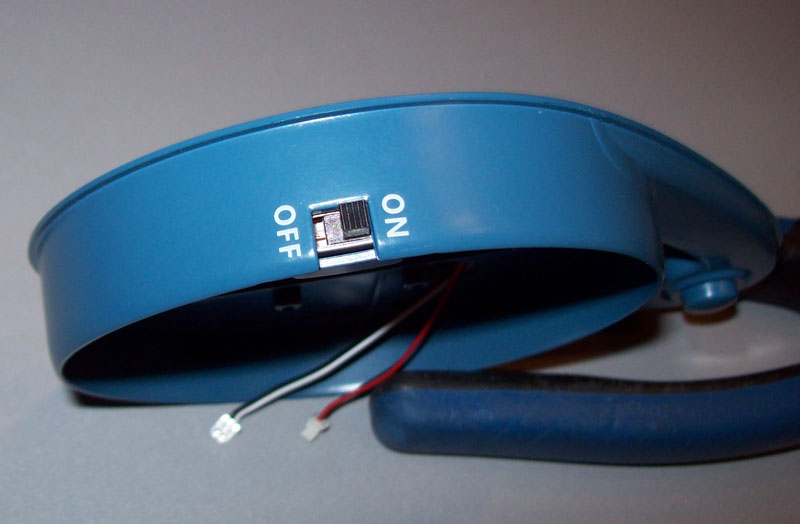

Der Schalter wird eingelegt und mit dem Bügel und zwei Schrauben befestigt



Wie rum der Schalter richtig liegt ist nicht weiter beschrieben, ich habe mich an die Bilder der Anleitung orientiert und hoffe das die On Off Stellung korrekt ist



Anschließend wird das Kabel durch die Öffnungen verlegt





und das war es auch schon wieder mit dieser Ausgabe.

Auch für einen ungeübten Modellbauer sind die Teile der einzelnen Lieferungen mehr eine Beleidigung als eine Herausforderung.
Bei dem Preis pro Ausgabe könnten hier ruhig 2-3 Ausgaben zu einer zusammengfasst werden.

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

109

Donnerstag, 3. März 2016, 12:03

Ausgabe 27

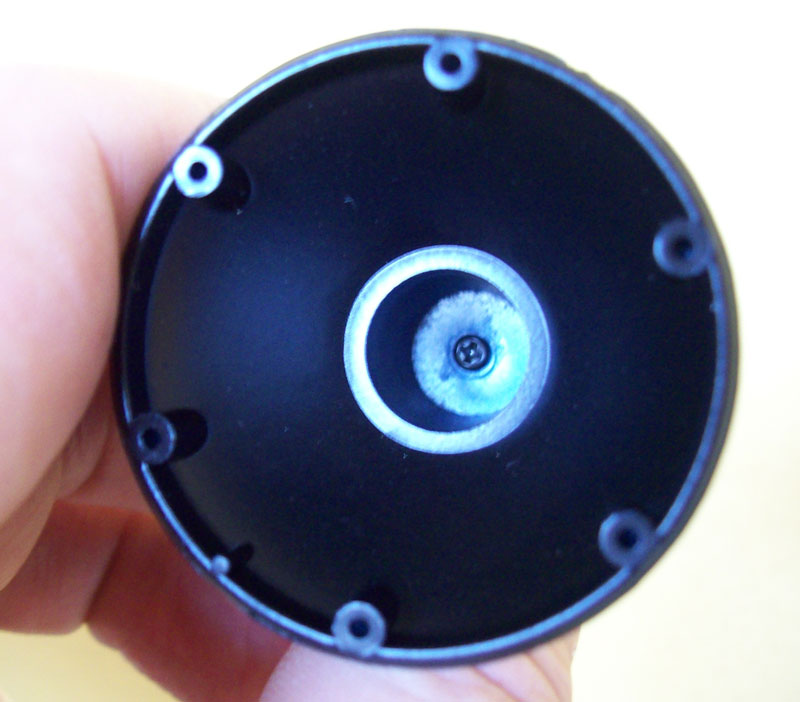

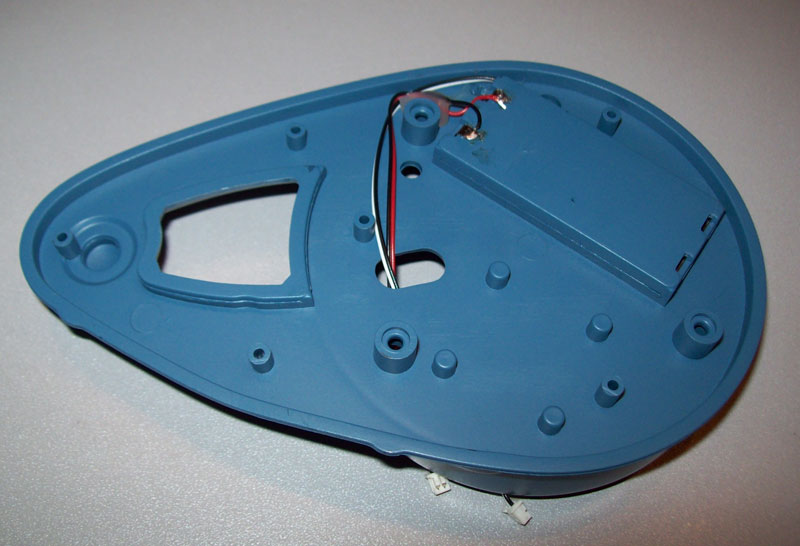

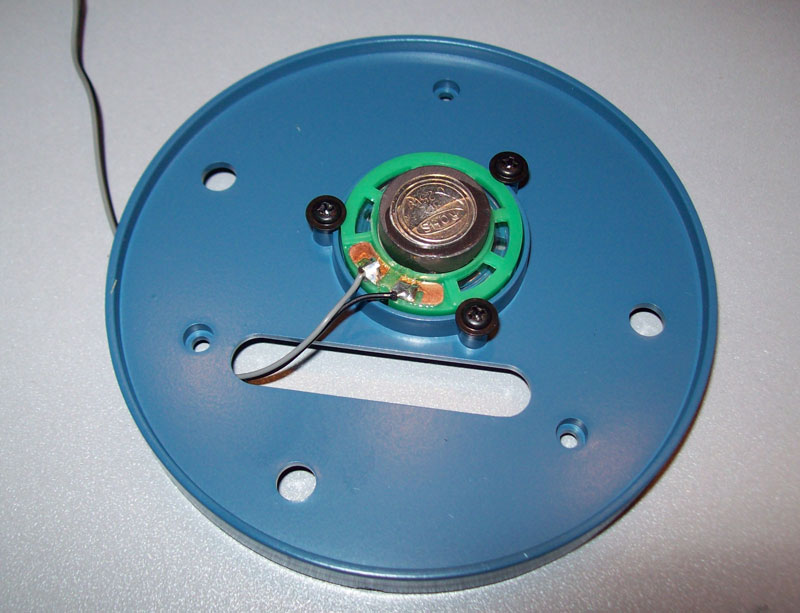

Mit Heft 27 haben wir einne kleinen Lautsprecher sowie weitere Abdeckungsteile erhalten.
Ich bin echt gespannt, wie realistisch dieser kleine Lautsprecher den Sound eines Lanz Bulldogs wiedergeben wird.



Befestigt wird er jedenfalls mit drei Schrauben

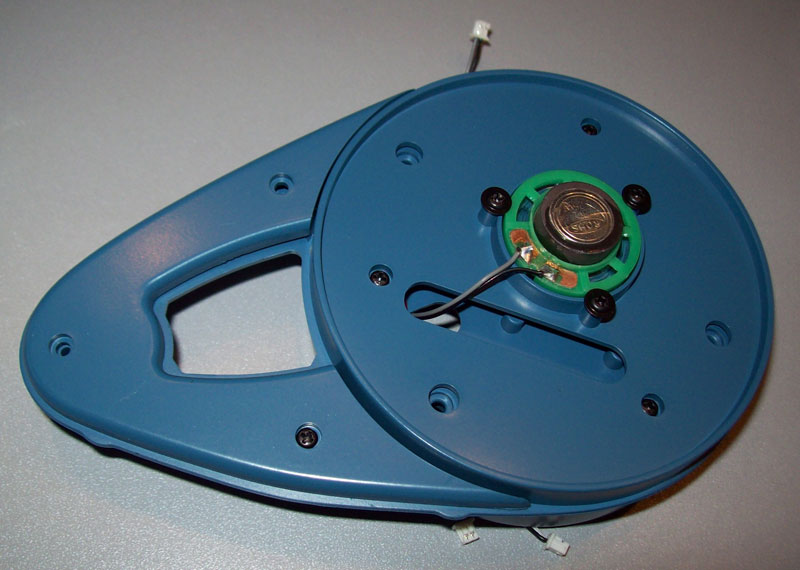

Anschließend wird das ganze auf die Schwungradabdeckung aus Ausgabe 26 mit drei Schrauben aufgeschraubt und der Riehmenschutz mit drei weiteren Schrauben befestigt

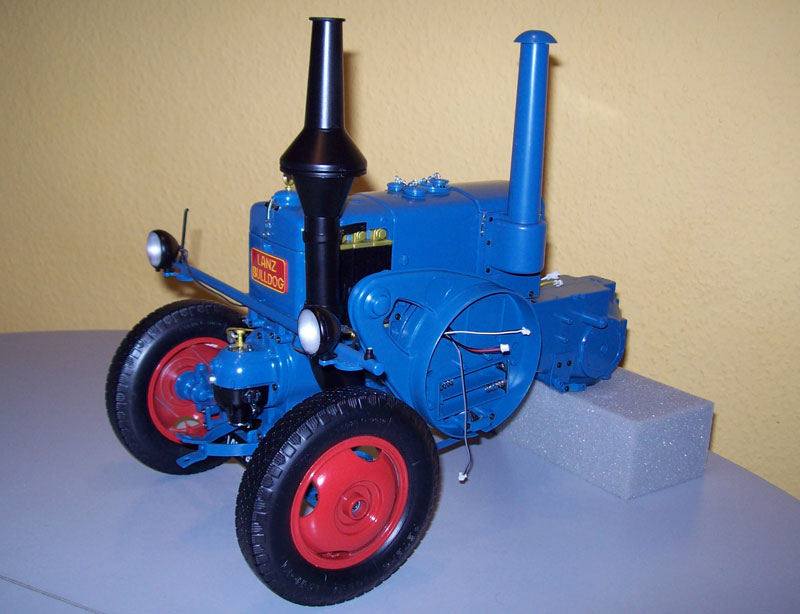

Der Zwischenstand nach Ausgabe 27

Ray

Beiträge: 9 700

Realname: Ray

  • Nachricht senden

110

Donnerstag, 3. März 2016, 12:14

Moin,

ärgerlich, das mit der abgerissenen Schraube. War ausbohren nicht möglich?

Ist doch bestimmt `ne labile Angelegenheit mit bloß einer Befestigungsschraube.

Aus welchem Material sind eigentlich Auspuff und Schwungscheibenabdeckung?

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

111

Donnerstag, 3. März 2016, 12:43

moin,

nee Ausbohren ist nicht da das Gußmaterial mit Sicherheit weicher ist als das Schraubenmaterial.
Der Aupuff hält allein durch die vier Schrauben im Fuß bereits richtig fest, der obere Halter hat eigendlich nur optische Gründe.

Auspuff, Ansaugrohr und Schwungradabdeckung ist alles nur noch Kunststoff, was sehr ärgerlich ist.
Wenn man in die Vorschau guckt, sieht es auch so aus das die Kotflügel auch nur aus Kunststoff sein werden.
Ich befürchte das nur noch die Felgen der großen Hinterräder aus Metall geliefert werden.

Gerade bei einem Lanz Bulldog, welcher der Innbegriff für Gußstahl, Blech Gewicht und Langlebigkeit ist sollten im Modell in 1:8 nicht so viele Kunststoffteile verbaut sein.
Dem ist aber nun leider so und damit müssen wir nun leben.

Greyhawk

Beiträge: 769

Realname: Michael

Wohnort: Darmstadt

  • Nachricht senden

112

Donnerstag, 3. März 2016, 13:23

Zitat von »keramh«



Die Qualität dieser Bauteile läßt sehr zu wünschen übrig.
Im Allgemeinen sind die Kunststoffbeiteile dieser Serie äußerst fragwürdig.
Schlechte Passung und miese Qualität der Angusstellen und das alles bei einem recht hohen Preis ...


Das Ansaugrohr ist ja ne Totalkatastrophe, das kann man so eigentlich gar nicht lassen.

Zitat von »Red Griffin v8«

Hallo, schaut ja nicht schlecht aus, die Bulldogge, nur frag ich mich persönlich was das mit Truck und Trailer zu tun hat?


Es IST ne Zugmaschine, wurde sogar im 2. Weltkrieg als Schlepper eingesetzt und in einer Subvariante speziell für diesen Zweck gebaut.
Im Bau:

HMS Victory 1:84 (DeAgo) 15,8% | HMS Victory Querschnitt 1:72 (DeAgo) 63% | Schlachtschiff Bismarck 1:200 (Hachette) 15% | Soleil Royal 1:70 (DeAgo) 16,4%
Citroen 2CV 1:8 (DeAgo) 56% | Lamborghini Countach 1:8 (DeAgo) 45%
Panzerkampfwagen VI Tiger 1:16 (Hachette) 8,5% | Grumman F14-D Super Tomcat 1:32 (Hachette) 27,5%
JNR Class D51 1:24 (DeAgo) 64% | Bayerische S 3/6 1:32 (Eaglemoss/OcCre) 20%

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

113

Donnerstag, 3. März 2016, 13:43

moin Michael,

Du verwendest hier ein Zitat welches ich in meinem Beitrag nicht im Original finden kann, von wem ist das?
Ich verstehe nicht warum Du das hier postest bzw. auf ein Zitat aus einem anderen Beitrag hier antwortest?

Greyhawk

Beiträge: 769

Realname: Michael

Wohnort: Darmstadt

  • Nachricht senden

114

Donnerstag, 3. März 2016, 14:18

Hi, Marek, da hat's beim Zusammenbasteln den Link zerrissen. Das Zitat stammt aus diesem Post Im Bau: Lanz Bulldog D 8506 von Hachette in 1:8

Ist gleich korrigiert
Im Bau:

HMS Victory 1:84 (DeAgo) 15,8% | HMS Victory Querschnitt 1:72 (DeAgo) 63% | Schlachtschiff Bismarck 1:200 (Hachette) 15% | Soleil Royal 1:70 (DeAgo) 16,4%
Citroen 2CV 1:8 (DeAgo) 56% | Lamborghini Countach 1:8 (DeAgo) 45%
Panzerkampfwagen VI Tiger 1:16 (Hachette) 8,5% | Grumman F14-D Super Tomcat 1:32 (Hachette) 27,5%
JNR Class D51 1:24 (DeAgo) 64% | Bayerische S 3/6 1:32 (Eaglemoss/OcCre) 20%

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

115

Donnerstag, 3. März 2016, 14:50

moin,

okay, danke, hatte ich zwischen meinen Postings heute total überlesen. Aber Antworten will ich auch ...

Die Frage warum Truck & Trailer beantwortet sich doch von ganz allein.
Truck = Traktor = Zugmaschine da hat Michael ja schon perfekt geantwortet.
Im Sonstigen Modellbau wäre dies völlig falsch.

Mitgenus

Beiträge: 4 383

Realname: Bernd

Wohnort: Wilhelmshaven

  • Nachricht senden

116

Dienstag, 29. März 2016, 19:37

Hallo Marek.

Schon lange nichts mehr von Dir gelesen. Was macht Dein Trecker? :nixweis:

Viele Grüße Bernd. :prost:

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

117

Dienstag, 29. März 2016, 20:56

moin,

habe vor Ostern die Lieferung der Hefte 28 bis 31 bekommen aber in dieser Woche werde ich es einfach nicht schaffen.
Die Kotflügel der Vorderräder sehen gut aus, sind aber auch wieder nur aus Kunststoff.
Ich hoffe nächste Woche meinen Bericht weiterführen zu können.

kravallo

Beiträge: 1

  • Nachricht senden

118

Mittwoch, 6. April 2016, 07:59

Maße der Schrauben

Vom Service habe ich die Maße der M-Schrauben erhalten. Vielleicht könnt ihr damit was anfangen.


AM 2,3x4

BM 2,3x5

CM 1,5x4

DM 2,0x4

EM 2,6x15

FM 2,3x8

GM 2,3x10

HM 2,6x5

IM 2,0x5

JM 2,0x7

KM 2,3x4x6,0

LM 2,0x4x5,8

MM 2,3x7

NM 1,7x5

OM 1,5x3x4,0

keramh

Moderator

  • »keramh« ist der Autor dieses Themas

Beiträge: 12 614

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

119

Mittwoch, 6. April 2016, 08:05

moin,

DANKE für diese Aufstellung und das Du sie uns hier zur Verfügung stellst.

Ich habe meinen Bau auch weitergeführt, Bilder sind derzeit in Bearbeitung in den nächsten Tagen gibt es dann hier von mir auch wieder was zu sehen.

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

  • Nachricht senden

120

Mittwoch, 6. April 2016, 08:08

Hallo Marek,

Toller Baubericht, tolles Modell.... da sag ich nur: :respekt: vom Gezeigten!!
Die Makroaufnahmen sind nicht schlecht....hat nicht jeder eine Profikamera zuhause....völlig ausreichend!! :ok:

Weiterhin gutes Gelingen,

Gruß, Gustav
Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Zur Zeit sind neben Ihnen 2 Benutzer in diesem Thema unterwegs:

2 Besucher

Ähnliche Themen

Verwendete Tags

1:8, Bulldog, Hachette, Lanz

Werbung
