Hallo liebe Bastelgemeinde. :wink:

@ Danny.

Zitat

Ich frage mich nur, ob das so richtig ist, das der Kran direkt auf dem Hauptrahmen sitzt und nich auf einem Hilfsrahmen. Da ich aber davon keine Ahnung hab :idee: sei das nur mal angemerkt.

Beim Original ist das schon richtig.

Aber ich bezeichne das mal als Materialeinsparung, denn wenn die Seitenteile angebracht sind, sieht man davon nichts mehr. :(

@ Harald.

Zitat

Mich würde mal interressieren wie du die Schaniere für die Türen gebaut hast oder noch baust
Ich habe sowas Ähnliches im bau bin schon die ganze zeit am überlegen wie ich die Türen beweglich hinbekomme
Danke schon mal für die antwort??

Gebaut habe ich dafür noch keine Scharniere, aber ich beginne jetzt mit dem Bau der Türen.
Mal sehen ob es auch so klappt wie ich es mir vorstelle. :nixweis:

@ All.

Damit die Türen beim schließen später bündig mit dem Aufbau abschließen, habe ich von hinten noch Plastik Sheets eingeklebt.

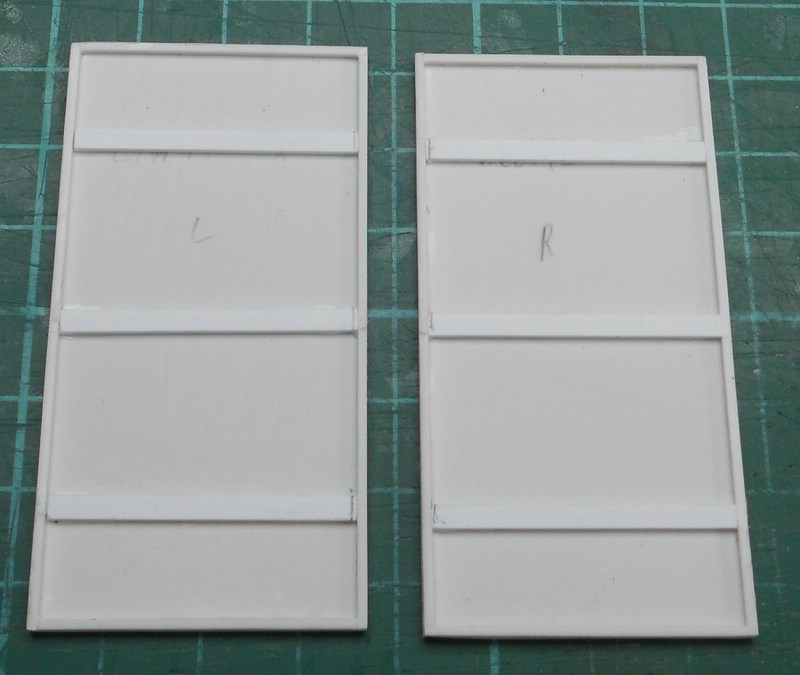

Als Türen habe ich 1mm Plastikplatten verwendet und am Rand noch zusätzlich eine Umrandung aus 1x1mm Vierkantprofilen angebracht.


So sieht das ganze bisher aus.




Damit man die Tür besser sehen kann, habe ich mal ein Bild ohne Blitz gemacht.

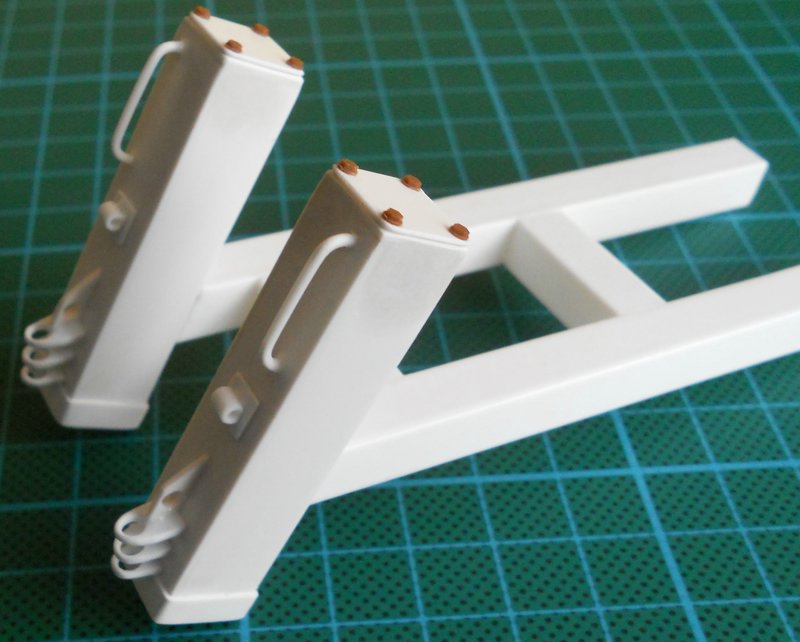

Die drei Verstrebungen dienen der Befestigung der Scharniere. :idee:


Dieses mal werde ich auch ein wenig Kupfer verwenden.


An einem Ende habe ich jeweils eine Öse gebogen und diese dann Verlötet.


Das war es dann aber vorläufig erst mal wieder von meiner Baustelle.

Bis zum nächsten Update.

Gruß Micha.

Werner Beinhart

Beiträge: 902

Realname: Werner

Wohnort: Oberösterreich

  • Nachricht senden

92

Freitag, 24. Oktober 2014, 21:12

Hallo Micha,

Das was du baust ist schon der reine Wahnsinn, es ist eine reine Lust dir über die Schulter zu schauen. Da kann man sich eine Menge abgucken. Das mit den Schanieren wird schon klappen da bin ich mir sicher.

Schönen Abend Werner

Hubra

Moderator

  • »Hubra« ist der Autor dieses Themas

Beiträge: 11 438

Realname: Michael

Wohnort: Niederdürenbach-Hain

  • Nachricht senden

93

Samstag, 25. Oktober 2014, 15:46

Kleiner Zapfenstreich

Hallo liebe Bastelgemeinde. :wink:

Damit mir die Seitenteile beim Fotografieren nicht ständig umkippen, da sie ja noch lange nicht verklebt werden, habe ich zu einem alten Trick von mir zurückgegriffen. :idee:
Wie ich es damals bereits bei meinem Tiller - Ladder gemacht habe, hab ich die Seitenteile mit Zapfen versehen.


Die Befestigungen am Rahmen habe ich mit entsprechenden Bohrungen versehen. :)


Nun kann ich die Seitenteile jederzeit anbringen oder auch wieder abnehmen.

Die beiden Türen habe ich aber nur lose in den Rahmen gestellt.


Ein wenig habe ich noch an der Abstützung weiter gearbeitet.




Auf den nachfolgenden Bildern kann man die Details besser sehen.


Hier kann man die Haltegriffe und die Aufnahme für die zusätzlichen Ösen sehen.






Das war es dann auch schon wieder.

Gruß Micha.

Bernd Pfuscher

Beiträge: 5 515

Realname: Bernd

Wohnort:

  • Nachricht senden

94

Samstag, 25. Oktober 2014, 16:33

Hallo Micha

Das mit den Zapfen ist ja eine Prima Idee :ok: . Darauf wäre ich jetzt nicht gekommen, ich klebe Teile immer mit einem Stück Tape zusammen damit ich sehe ob auch alles passt wie es soll.

Grüße - Bernd

Nippon

Beiträge: 722

Realname: Norman

Wohnort: Tarmow

  • Nachricht senden

95

Samstag, 25. Oktober 2014, 17:22

Hallo Micha,

ich bewundere deine Arbeit sehr.
Jedesmal wenn ich hier reinschaue gibt es ein neues geniales Update zu bestaunen.
Meinen :respekt: :dafür: .

Jetzt lässt sich ja auch schon sehr gut erahnen wie dein Mercedes am Ende in etwa aussehen wird.
Deine Selbstbaufertigkeiten finde ich echt Klasse!! :ok:
Ich bleibe weiterhin gespannt dabei. :)
Gruß: Norman :pc:

Nissan Skyline R34 GT-R V*spec 1:24 (Tamiya)
Apollo Saturn V 1:144 (Revell)
Space Operations Center 1:144 (Revell)

Der H

Beiträge: 3 675

Realname: Henning

Wohnort: Hannover

  • Nachricht senden

96

Samstag, 25. Oktober 2014, 19:41

Hallo Micha,

schaut super aus, tolle Arbeit! :ok:

Schöne Grüße
Henning
Kritik ist Lob an jemandem, dem man mehr zutraut

Hubra

Moderator

  • »Hubra« ist der Autor dieses Themas

Beiträge: 11 438

Realname: Michael

Wohnort: Niederdürenbach-Hain

  • Nachricht senden

97

Sonntag, 26. Oktober 2014, 10:44

Hallo liebe Bastelgemeinde. :wink:

Da ich an den Türen noch ein wenig Experimentieren muß und mir im Moment dazu etwas die Lust fehlt, habe ich erst mal an einer anderen Stelle weiter gebastelt.
Das Modell benötigt ja zwei Seilwinden und da mir von den Bausätzen keine gefällt, werde ich die auch komplett selber bauen.

Was nützt es mir wenn ich einen großen Aufwand für ein Detailliertes Modell betreibe und dann nur diese vereinfachten Winden verwenden würde. :(

Deshalb habe ich damit begonnen die erste Seiltrommel zu bauen.

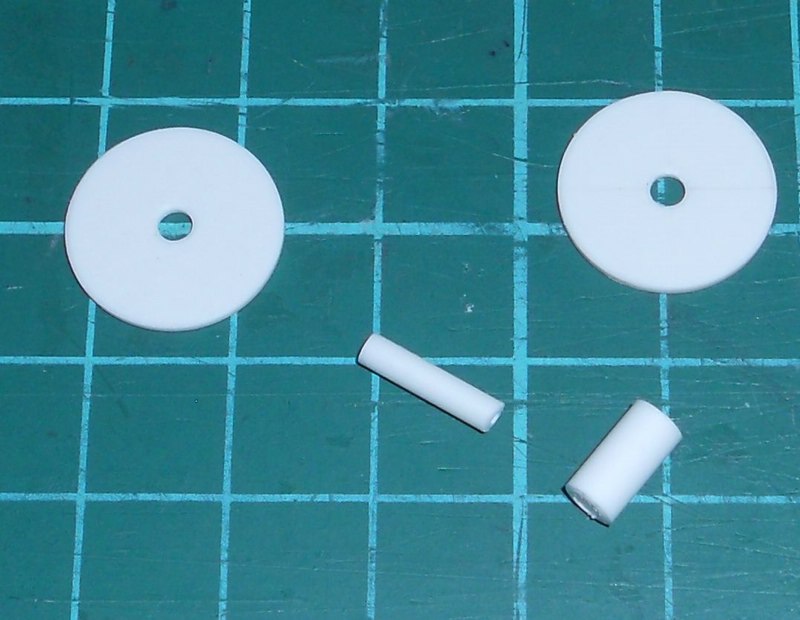

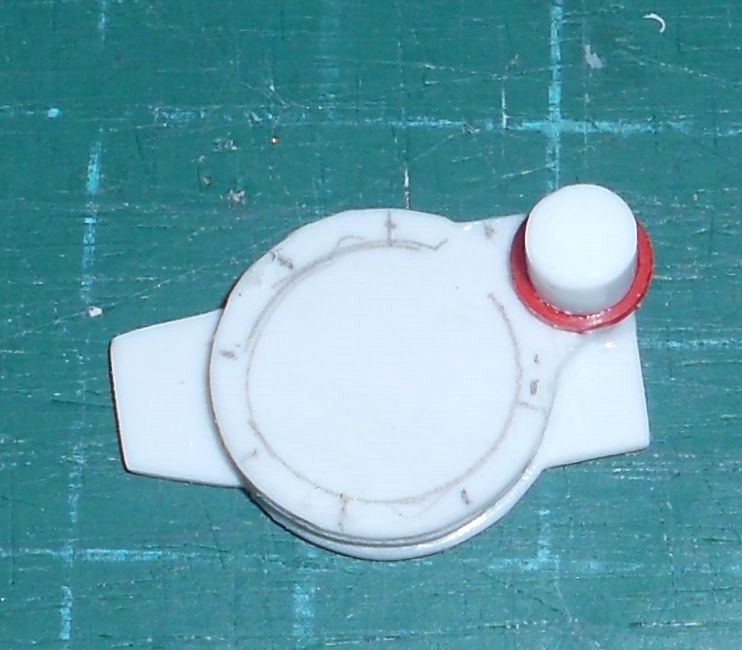

Diese entstand aus einer 1mm Polyplatte, die zum Schluß einen Durchmeßer von 15mm und eine breite von 10mm hat.
Die beiden Scheiben habe ich mir grob ausgeschnitten und dann auf eine Befestigung gespannt, mit der ansonsten die Schleifscheiben gehalten werden.
Diese habe ich dann mit dem Dremel zum rotieren gebracht und mit einer Feile so lange abgeschliffen bis sie die gewünschte Größe hatte.

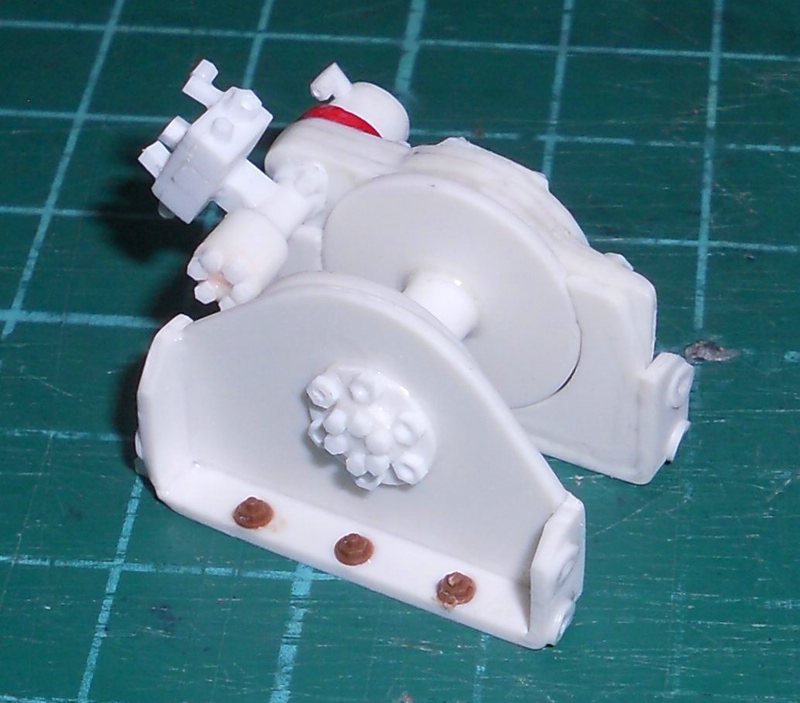

Anschließend habe ich damit begonnen das Windengehäuse zu bauen.
Auf den Bildern kann man allerdings nicht erkennen das ich dafür einige Stunden an Zeit benötigt habe. :(


Das ganze besteht aus drei Lagen aus 1mm Polyplatten und Teilen aus der Restekiste.






Die Schraubenköpfe im runden Teile des Gehäuses bestehen aus 1mm Sechskantrohr und die am Rand aus 1,5mm. :cracy:
An dem kleinen runden Teil bestehen die angedeuteten Schraubenköpfe aus zwölf Vertiefungen, die ich mit einer Nadel von der Rückseite eingedrückt habe und dann auf das Rohrstück geklebt habe.


Die größeren Schrauben sollen Inbusschrauben darstellen.


Dann werde ich mal an der Winde weiter basteln.

Gruß Micha.

Jurij

Beiträge: 1 078

Realname: Jurij

Wohnort: Regensburg

  • Nachricht senden

98

Sonntag, 26. Oktober 2014, 15:03

Einfach unglaublich. Bin so begeistert davon was du hier zeigst. Hut ab!
Grüße
Jurij

Im Bau:
Scania 143M 450 Topline
MAN TG460-A XXL

Hubra

Moderator

  • »Hubra« ist der Autor dieses Themas

Beiträge: 11 438

Realname: Michael

Wohnort: Niederdürenbach-Hain

  • Nachricht senden

99

Sonntag, 26. Oktober 2014, 19:18

Hallo liebe Bastelgemeinde. :wink:

@ Jurij.

Freut mich das dir meine Basteleien gefallen. :tanz:

@ All.

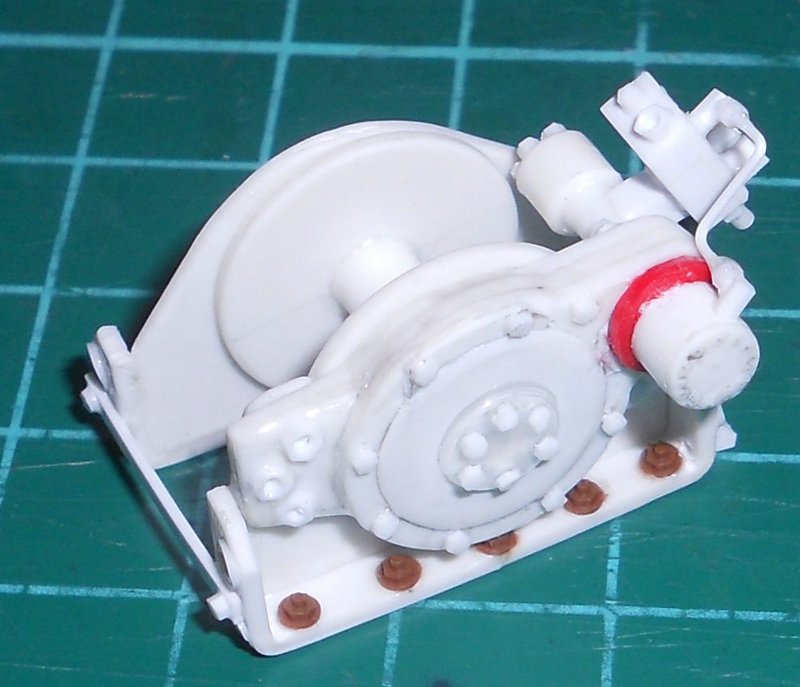

Heute habe ich den ganzen Tag damit verbracht um die Winde fertig zu stellen.
Es fehlen lediglich noch die Leitungen, die kann ich aber erst nach dem Einbau anbringen.
Auch werde ich die Winde noch nicht an dem Kranarm befestigen, da sie doch etwas zu Filigran geworden ist und mir die Gefahr zu groß ist, daß sie kaputt gehen würde.
Den an dem Kranarm gibt es auch noch viel zu tun.
Genug geschrieben, jetzt folgen mal die Bilder.








ich habe die Winde bereits zusammen geklebt, aber es folgen noch Bilder auf der man die andere Seite auch sehen kann.










Die erste Hydraulikleitung ist auch angeklebt.








Das Lineal dient noch mal als Größenvergleich.




Für heute habe ich genug gebastelt. :)

Jedes Einzelteil in dieser Größe einzeln anzufertigen ist doch recht Mühsam.

Gruß Micha.

Hubra

Moderator

  • »Hubra« ist der Autor dieses Themas

Beiträge: 11 438

Realname: Michael

Wohnort: Niederdürenbach-Hain

  • Nachricht senden

100

Mittwoch, 29. Oktober 2014, 23:53

Hallo Bastelgemeinde. :wink:

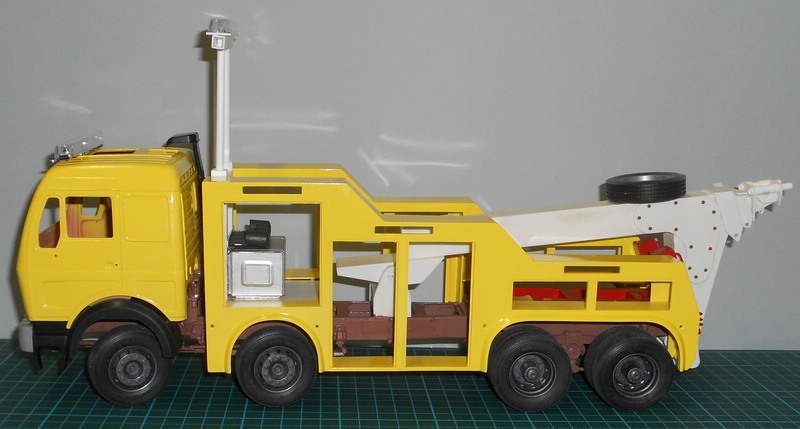

Da ich mal etwas Lackiert habe, möchte ich euch noch die Bilder davon zeigen.
