Hi Stef, :wink:


Zitat

Hier das gleiche Geschütz ohne das Brett.
Selbst da reicht der Winkel noch nicht aus.


Doch Stef, einfach den Richtkeil beiseite stellen, dann paßt das !

Guck´s Du :



Ist jedenfalls meine Meinung.
LG Holger :ahoi:
Mit den Segelschiffen verschwand
die Romantik von der See;
aber zugleich verschwanden auch
die brüllenden, brutalen Hunde,
die sie segelten.
J. P. Soerensen

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

92

Samstag, 2. April 2011, 11:00

Moin Männer

Die Idee mit dem Pfropfen hat mich nicht los gelassen,

Die Umsetzung war wie folgt:
Zuerst habe ich ein Stückchen 3mm Rundholz in den Dremel eingespannt und eine konische Form herausgearbeitet, welche sich dann gut in das Rohr einstecken ließ.
Danach, was man auf den Bildern nicht sieht einen Rand eingearbeitet.
Hier kann man es gut sehen.
Als nächstes wurde das Teil in "Glory Red" bemalt und mit einer Ringöse aus 0,2mm Messingdraht versehen.
Auch die Lafette bekam eine Ringöse.
Beide Ösen dann noch mit einem 0,1mm Garn verbunden......und fertig.

Hier ein paar Bilder


Das Garn ist noch nicht so doll, aber ich hab gelesen, wenn man es in Bier einlegt, dann legen sich die Häärchen an.


Von der Seite

Uuund......


Durch die Pforte

Was meint Ihr?

lg
Stef

"Nur lächeln und winken, Männer."

Davy Jones II

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

93

Samstag, 2. April 2011, 11:17

Hallo Stef :wink:

Sieht gut aus :ok: :ok: :ok: Irgendwie erinnert mich das aber an meine Jugendzeit, da gabs früher auf dem Jahrmarkt so Korkengewehre zu kaufen, die hatten auch einen Zapfen mit einem Schnürchen dran. :D

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Graubaer

Beiträge: 2 199

Realname: Dieter

Wohnort: Kirchhellen

  • Nachricht senden

94

Samstag, 2. April 2011, 11:27

Hi Stef,

ich find die Idee auch klasse umgesetzt, das sollte viel Platz auf dem Oberdeck schaffen. Ich hab mal die Variante des Querverzurrens der Geschütze an dr Bordwand gesehen, bringt auch Platz, sieht aber optisch nicht so dolle aus.

Liebe Grüße :wink:
Dieter
Mann kann über alles reden - nur nicht mit jeder 8o
... einfach tief Luft holen...

dafi

Beiträge: 6 350

Wohnort: Ludwigsburg

  • Nachricht senden

95

Samstag, 2. April 2011, 12:29

Jetzt weiß ich endlich wozu der Ring da vorne dient :-)

Toll, Daniel
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

96

Donnerstag, 2. Juni 2011, 18:13

Hi

Heute kam ich endlich einmal dazu eine Hälfte der Fly mit der Erstbeplankung zu versehen.
Die Planken habe ich mit dem Plankenbieger vorgebogen und mit Nadeln an den Spanten befestigt.
Dort wo die Planke auf den Spanten liegt habe ich einen Tropfen dünnflüssigen Sekunden getan, der sich durch die Kapilarwirkung unter die Planke gezogen hat.


Begonnen habe ich am Schanzkleid und mich bis zu einem Drittel nach unten vorgearbeitet.


Danach in umgekehrter Reihenfolge von Unten nach oben.

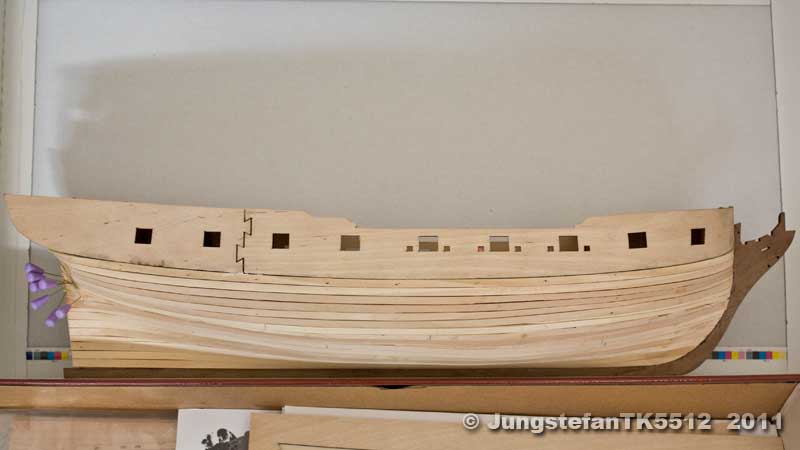

Und so sah das aus, als ich fertig war

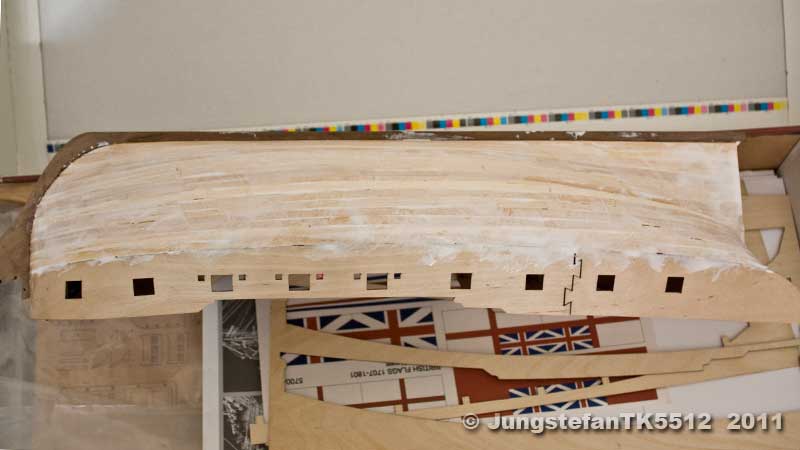

Da aber noch einige Spalten zu sehen waren habe ich den Rumpf mit Weißleim eingepinselt.


Und dann den überschüssigen Leim mit einem nassen Tuch wieder abgewischt.
Übrig blieb nur der Leim in den Fugen.


Mit grobem Schleifpapier habe ich dann die Rumpfseite verschliffen.
Das Schleifmehl hat sich mit dem Kleber in den Ritzen verbunden und diese sind nun fasst vollständig geschlossen.





Wenn das Ganze jetzt getrocknet ist kommt der Feinschliff und die andere Rumpfseite dran.
Ich bin ganz zufrieden, wenn man bedenkt, dass es die erste Rumpfbeplankung ist, die ich je gemacht habe.

lg
Stef

"Nur lächeln und winken, Männer."

dafi

Beiträge: 6 350

Wohnort: Ludwigsburg

  • Nachricht senden

97

Donnerstag, 2. Juni 2011, 18:21

Hallo Stef,

Glückwunsch, schön zu sehen, wie es voran geht!!!

Am Heck pass auf, dass die Planken keinen Knick bekommen!

Lieber Gruß, Daniel
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

Kubi

Beiträge: 89

Realname: Markus

Wohnort: Neuenstadt

  • Nachricht senden

98

Donnerstag, 2. Juni 2011, 18:25

Hey Stefan,

find schaut gut aus deine Beplankung, sauber gearbeitet. :respekt:

LG

markus
Was irgendwann mal gebaut wird Zeigt mal eure Lager!!

Hier werkel ich Wie sieht Eurer "Arbeitszimmer aus" ?

Im Bau : Im Bau: Black Pearl (Holzbausatz)

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

99

Freitag, 3. Juni 2011, 15:27

Heute habe ich den Rumpf fertiggeschliffen, bis er ergonomisch war. (Aldi Deltaschleifer machts möglich)


Aber ups, jetzt ist er zwar in ner schönen Form, allerdings musste ich schleifen bis auf einige Spanten.

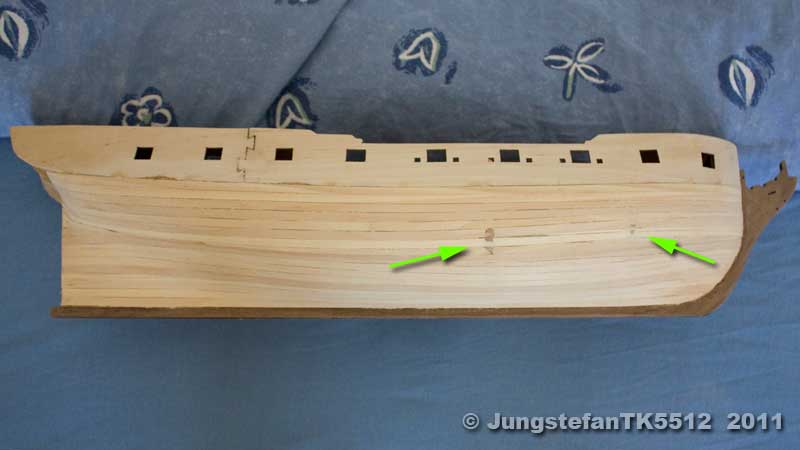

Hier zu sehen (Pfeile)


Und hier

Dann habe ich gelesen, dass die Gallion nach vorne hin verjügen muss.
Habe ich natürlich direkt umgesetzt.


Hier kann man es nur erahnen.


Von Oben sieht man es besser.


Hier ist wohl das beste Bild.

Ich kann nur sagen jetzt sieht das schon ehre nach Schiff aus.
Die Verjüngung, so blöd sich das anhört, wertet das Ganze noch mal auf.

lg
Stef

"Nur lächeln und winken, Männer."

dafi

Beiträge: 6 350

Wohnort: Ludwigsburg

  • Nachricht senden

100

Freitag, 3. Juni 2011, 15:36

Mühsam ernährt sich das Eichhörnchen und langsam aber sicher gedeiht deine Kleine!

Schön!

Und so eine Verjüngung hat schon bei einigen Damen Wunder bewirkt ;-)

Lieber Gruß, Daniel
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

101

Freitag, 3. Juni 2011, 15:44

Danke dir Daniel

Aber jetzt mal ohne Spaß.
Es macht einen rieeeeeeeeeeeeeeeesen Unterschied zu der unbearbeitenten Galion.
Ich find´s geil.


Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

102

Sonntag, 5. Juni 2011, 12:54

So, die Erstbeplankung ist durch

Durch dass ich zuerst eine Seite gemacht habe laufen die Planken aus der einen Seite etwas anders, als auf der anderen.
Aber das spielt ja bei der Erstbeplankung keine Rolle.








Ich beabsichtige übrigens die Schanzkleider auch von innen mit einer 2. Beplankung zu versehen.
Somit wären es dann 6mm (38,4cm) statt 4mm (25,6cm)
Könnte das hinkommen oder ist es zu viel?

lg
Stef

"Nur lächeln und winken, Männer."

dober

Beiträge: 358

  • Nachricht senden

103

Sonntag, 5. Juni 2011, 13:24

hallo Stef :wink:


sieht super aus deine erstbeplankung . wie du ja schon angedeutet hast , wird man eh nichts mehr davon sehen . hauptsache ist , das die linie/form auf beiden seiten gleich ist . ich gebe dir hier noch einen tip , schleife die plankenenden am heck /gillung so weit ab , das die enden der 2.beplankug mit der gillung bündig werden . sieht gut aus und erspart dir viel schleifarbeit an der doch recht schlecht rankommenden stelle .
p.s. ich würde persönlich keine 2 beplankungen am innenteil des schanzkleides machen . das ist garantiert nicht scale , bei einen doch recht "kleinen" schiff wie der swan class . ist ja schließlich keine linienschiff ;)


gruss Christian
Meine Objekte :

1/150 Graupner Flotte

1/144 Vought OS2U

1/350 YAMATO

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

104

Samstag, 11. Juni 2011, 10:24

HI

Hier mal ein kleines Update.
Die 2. Beplankung habe ich zur Hälfte fertig.
Die weißen Stellen sind vom Sek.Kleber.
Nach dem Schleifen wird man allerdings nichts mehr davon sehen.

Ich muss sagen, für meine allererste 2. Beplankung schon ganz nett.
Man lernt bei jeder Planke dazu.


Vorn


Hinten


Oben

Hier kann man sehen, dass ich die Stöße angedeutet habe.
Dazu habe ich nachdem die Planke angeklebt war mit nem Stechbeitel die Stöße eingeschnitten.
Hier bvei der obersten Planke habe ich das noch nicht gemacht.
Noch sehen die Stöße ein wenig "Mächtig" aus, aber ich denk nach dem Schleifen sieht man sie gerade so.

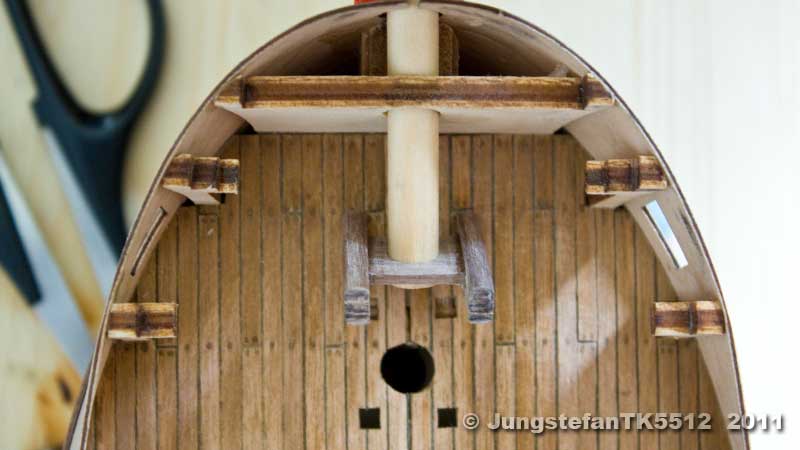

Hier noch ein Bilck übers Deck

lg
Stef

"Nur lächeln und winken, Männer."

Herr Milton Seriööös HMS

Beiträge: 3 183

Wohnort: Bermudarechteck

  • Nachricht senden

105

Samstag, 11. Juni 2011, 12:20

Das wird ja so langsam...Man sieht dass das ein tolles Modell wird :ok:
LG
HMS

Davy Jones II

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

106

Samstag, 11. Juni 2011, 15:12

Hallo Stef :wink:

Sowohl die Erst- wie die Zweitbeplankung sind Dir schön gelungen. :ok: :ok: :ok: Von der Stossbeplankung wird man aber nicht viel zu sehen bekommen, wenn die Barghölzer und die Kupferung drauf sind, aber sieht trotzdem gut aus, wie ich dich kenne wirst Du die Dübelung auch noch bringen. ;) :D

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

107

Samstag, 11. Juni 2011, 16:25

Hallo Sergio

Dübelung Außen??
Ich glaube nicht.
Ich hab Dübelungen auf Decks öffter gesehen aber außen fasst nie

lg
Stef

"Nur lächeln und winken, Männer."

Davy Jones II

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

108

Samstag, 11. Juni 2011, 17:22

Hallo Stef :wink:

Sei mir nicht böse, ich wollte Dich nur einwenig foppen damit :baeh: :abhau:

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

109

Sonntag, 12. Juni 2011, 13:41

Hi

Geschafft, der Rumpf ist beplankt.
Die Backbordseite wurde von Hand kurz angeschliffen.
Es fehlt aber noch der Feinschliff.

Guggst du


Von Vorn


Achtern

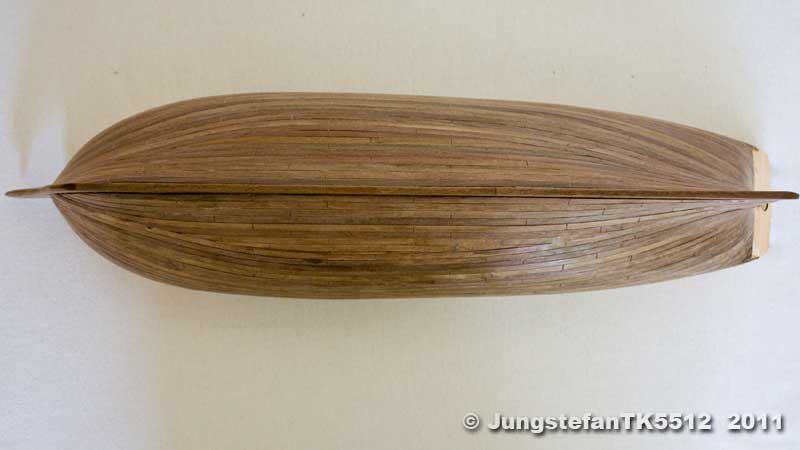

Oben


Totale


Und noch 2 Closeups




Mal ne Frage macht man den Feinschliff von Hand oder kann man auch Maschinen benutzen. (Schleifpen, Deltaschleifer??)

lg
Stef

"Nur lächeln und winken, Männer."

holiday

Beiträge: 1 584

  • Nachricht senden

110

Sonntag, 12. Juni 2011, 13:51

Hi Stef, :wink:

sieht klasse aus !!! :ok: :ok: :ok:
Welches Holzfurnier ist das ? Diese verschiedenen Holztöne wirken sehr real.

Zum Schleifen: also ich würde es mit der Hand machen. Maschinen nehmen gerne mal etwas mehr ab, wenn man nicht aufpaßt. Und sooo viel Material hat ne´ Furnierleiste nu´ auch nich !!! Gut eignen sich auch Schleifschwämme.

Weiter so, das wird TOPP ! ! ! :ok: :ok: :ok:

Liebe Grüße
Holger :ahoi:
Mit den Segelschiffen verschwand
die Romantik von der See;
aber zugleich verschwanden auch
die brüllenden, brutalen Hunde,
die sie segelten.
J. P. Soerensen

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

111

Sonntag, 12. Juni 2011, 13:58

Zitat von »holiday«

Welches Holzfurnier ist das ? Diese verschiedenen Holztöne wirken sehr real.



Danke Holger.

Die 2. Rumpfbeplankung sind 1x4mm Walnuss Leisten.
Das Deck ist aus 0,5x3mm Tanganika Holz.

lg
Stef

"Nur lächeln und winken, Männer."

holiday

Beiträge: 1 584

  • Nachricht senden

112

Sonntag, 12. Juni 2011, 14:05

Hi Stef, :wink:

Danke für die promte Antwort ! Werd ich mir für´s nächste Projekt merken, wenn, ja wenn ich denn mal mit meinem Jetzigen fertig werde !

LG Holger :ahoi:
Mit den Segelschiffen verschwand
die Romantik von der See;
aber zugleich verschwanden auch
die brüllenden, brutalen Hunde,
die sie segelten.
J. P. Soerensen

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

113

Montag, 13. Juni 2011, 18:46

Hi Stef! :wink:
Ich muss es hier an dieser Stelle -aber auch stellvertretend für alle derzeitigen Holzmodellierer mal sagen: Ich finde es großartig, was Ihr da so zaubert. Natürlich kann ich hierzu im Moment (noch) wenig beitragen, da mir diesbezüglich die Erfahrung fehlt. Aber was Ihr hier veranstaltet, mein lieber Schwan- Riesenkompliment :respekt: :ok: . Deine Beplankung sieht großartig aus! Und die Idee mit dem Schleifschwamm kann ich auch nur wärmstens empfehlen!
Also: Es ist keine Ignoranz, dass ich hier so selten schreibe. Wenn's dann an die Takelage geht, werd ich mich vermutlich dann wieder häufiger melden, das ist "sichereres Terrain" von mir...

Ich wünschte, ich könnte sowas auch. Muß es echt auch demnächst auch mal probieren! :nixweis:
P.s.: Es gibt eine H.M.S. "Revenge" von Victory Modells. Kann mir jemand sagen, wo man sowas bekommen könnte? Das wär ja mal eine Galeone nach meinem Geschmack!! ;)

Schöne Grüße

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

114

Dienstag, 14. Juni 2011, 17:29

Hi

Heute nur ein kleines Update.

Ihr erinnert euch, dass ich die Befestigung für den Bugspriet weggeschnitten habe.
Also musste was Neues her.
Daniel hatte mir seinerzeit ein Bild geschickt wie so was aussehen kann.

Hier nun meine Umsetzung.







Wie findet ihr es?
Gut, dass ich mich dafür entschieden habe, denn durch die vorderen Stückpforten kann man die Befestigung nämlich sehen.
Evtl muss sie noch etwas nach vorn.
Oder auch nicht, da die vorderen Pforten nicht nit Geschützen bestückt sind.
Übrigens auch nicht bei der Pegasus.
Bei der Fly sind es 14 Geschütze und bei der Pegasus 16.
So steht es geschrieben. (Verdammt.....jetzt find ich leider nicht mehr wo ich das gelesen habe)

lg
Stef

"Nur lächeln und winken, Männer."

Davy Jones II

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

115

Dienstag, 14. Juni 2011, 18:09

Hi Stef :wink:

Schaut gut aus :ok: :ok: :ok:
Die Anzahl Kanonen findest Du übrigends in der Schiffsbeschreibung.

@Chris
Ich kenne nur die Elisabetanische Galeone von Amati guggsch Du hier

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Stefan 94

Beiträge: 925

Realname: Stefan

Wohnort: Bayern

  • Nachricht senden

116

Dienstag, 14. Juni 2011, 18:11

hi,

es ist immer schön zu sehen, was du alles schaffst.
Vorallem weil das jetz dein erstes Holz-Schiff ist und dir der Umstieg scheinbar mühelos gelungen ist :D

Mfg

Stefan
Denn die Dinge,die wir erst lernen müssen,bevor wir sie tun,lernen wir beim Tun -Aristoteles

Fertiggestellt: Diorama Ford Mustang 1967
In der Werft: U.S.S. Constitution(1:96)

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

117

Dienstag, 14. Juni 2011, 18:12

Zitat von »Davy Jones II«

Die Anzahl Kanonen findest Du übrigends in der Schiffsbeschreibung.


Hi Sergio

Das ist mir schon klar.
Ich habe aber gelesen um welches Jahr herum die Bewaffnung geändert wurde und das steht doch nicht drin

Stef

"Nur lächeln und winken, Männer."

Davy Jones II

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

118

Dienstag, 14. Juni 2011, 18:27

Hallo Stef :wink:

Null Problemo ich habe gefindet iss e hier :D

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

119

Dienstag, 14. Juni 2011, 18:33

Zitat von »Davy Jones II«

Null Problemo ich habe gefindet iss e hier :D


Danke Sergio
Ich glaub das wars.
Dennoch schreibt er 16 Stückpforten.
Tatsächlich sind es aber 18.
Die vorderen Stückpforten sind wohl eher zum Beladen.
Somit könnte meine Befestigung da wo sie ist bleiben.

Aber ich habe auch schon Pegasusse...öhm...Peganten....ääähhh.....mehrere Pegasus-Bauer :D gesehen, die alle Pforten mit Geschützen bestückt haben.
Meiner Ansicht nach ist das aber etwas zu viel des Guten.
Wie machst du es?

lg
Stef

"Nur lächeln und winken, Männer."

Davy Jones II

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

120

Dienstag, 14. Juni 2011, 18:39

Hallo Stef :wink:

Ich lasse es bei 16 Kanonen bewenden, die vordersten Pforten sind eigentlich Ladeluken, vielleicht lasse ich die Pforten sogar geschlossen, mal schauen.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Ähnliche Themen

Verwendete Tags

1:64, Diorama, HMS Fly, Victory-Model

Werbung
