Montag, 26. Mai 2025, 18:07

Fortsetzung von Update Seite 2:

Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

62

Donnerstag, 29. Mai 2025, 18:56

Hallo zusammen!

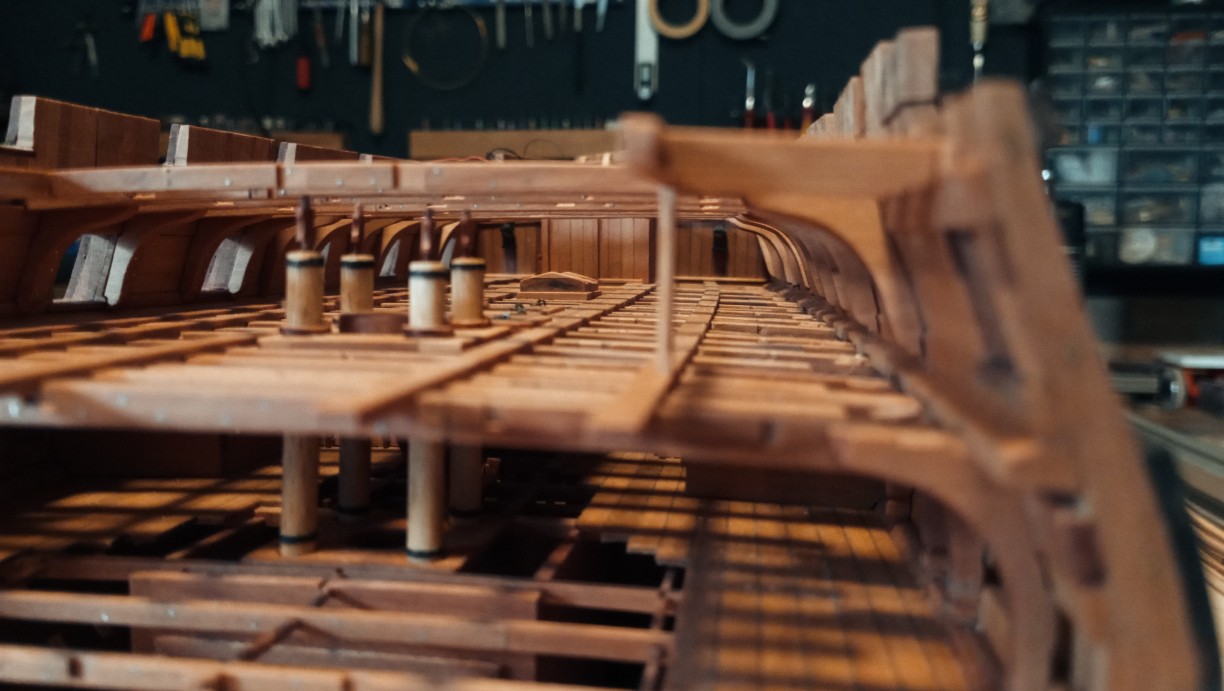

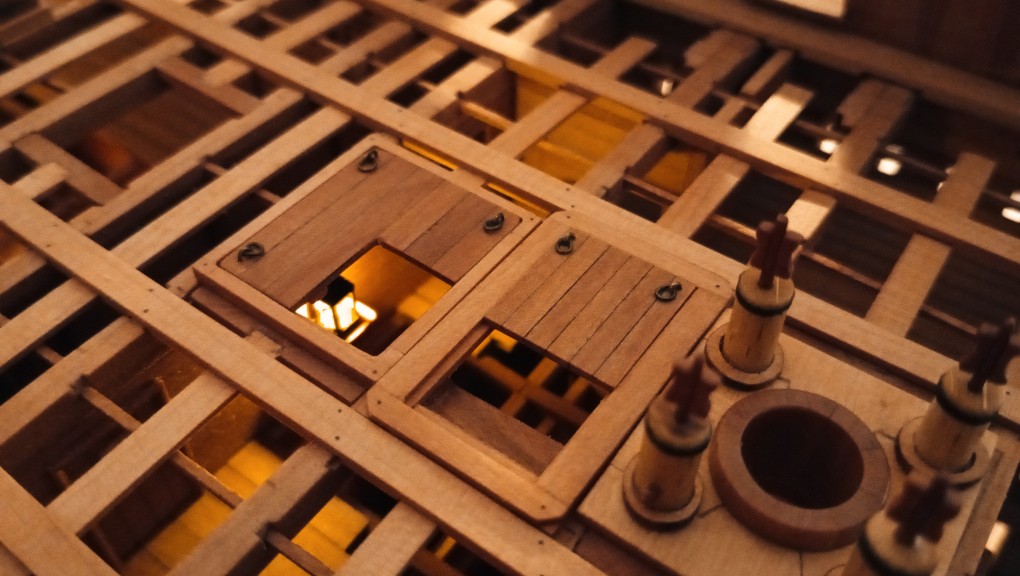

Der Pumpenschacht mit den Kanonenlagern wurde fertig.
Im Plan ist kein Einstieg in den Pumpenschacht vorgesehen.
Inspiriert durch andere Bauberichten im Nachbarforum habe ich dennoch einen eingebaut.


Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Hamburger Jung

Beiträge: 2 776

63

Donnerstag, 29. Mai 2025, 21:18

Moin Andreas

Ist ja echt Irre was du hier zeigst . Aller größten :respekt:

Heiko

Eine kleine Weisheit fürs Leben

--Pople niemals in der Nase wenn Du über Kopfsteinpflaster fährst --

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

64

Freitag, 6. Juni 2025, 20:13

Hallo zusammen!

Vielen lieben Dank Heiko für dein tolles Lob, das zeigt mir das ich mit meinem Vorhaben auf gutem Kurs bin.

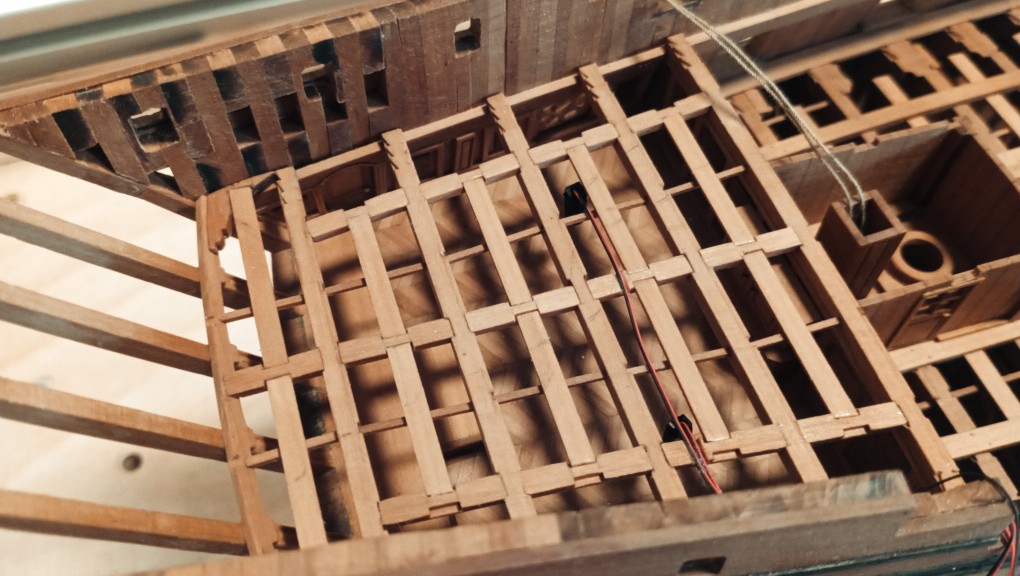

Weiter ging's mit der Vollendung der Deckbalkenkonstruktion.
Zu Beginn gleich ein Problem, da die Balkfüllings ja auf einer Seite in einem quadratischen Zapfenloch, auf der anderen Seite in einem Schiebefalz zum liegen kommen. Es gibt lt. Plan jedoch auch Balkfüllings mit größerem Querschnitt (im Bild blau markiert). Da diese in etwa den Querschnitt der Deckbalken haben, ist ein einbringen in das Zapfenloch unmöglich. Also gibt es 3 Optionen. Diese alle in einem Schiebefalz aufliegen lassen, sie mit kleineren Querschnitt wie die anderen herstellen oder weglassen. Auch wenn's sicher falsch ist hab ich diese weggelassen.
Ganz zufrieden bin ich allerdings nicht, jedoch sieht man davon nachher auch nicht mehr wirklich viel. Einerseits schade, jedoch wird so auch meine Fehlentscheidung versteckt.

Die Stufensäulen wurden erstellt, sowie das Leibholz des Wassergangs. Dieses liegt lt. Plan vor den Innenplanken, jedoch habe ich bisher in jeder Darstellung erkennen können, dass dieses direkt vor dem Spant liegt, also keine Planken dazwischen.

Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

VolkerZ

Beiträge: 181

Realname: Volker

Wohnort: Krems a.d. Donau

65

Samstag, 7. Juni 2025, 17:33

Hallo Andreas,

das Modell und die Fotos sind echt der Hammer!

Liebe Grüße
Volker

In Bau: Holz: Teeklipper Thermopylae
Fertig: Holz: Karavelle Niña
Fertig: Holz: Kutter Lady Nelson

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

66

Sonntag, 8. Juni 2025, 19:12

Hallo zusammen!

Vielen lieben Dank Volker für dein Lob, das freut mich sehr :thumbsup:

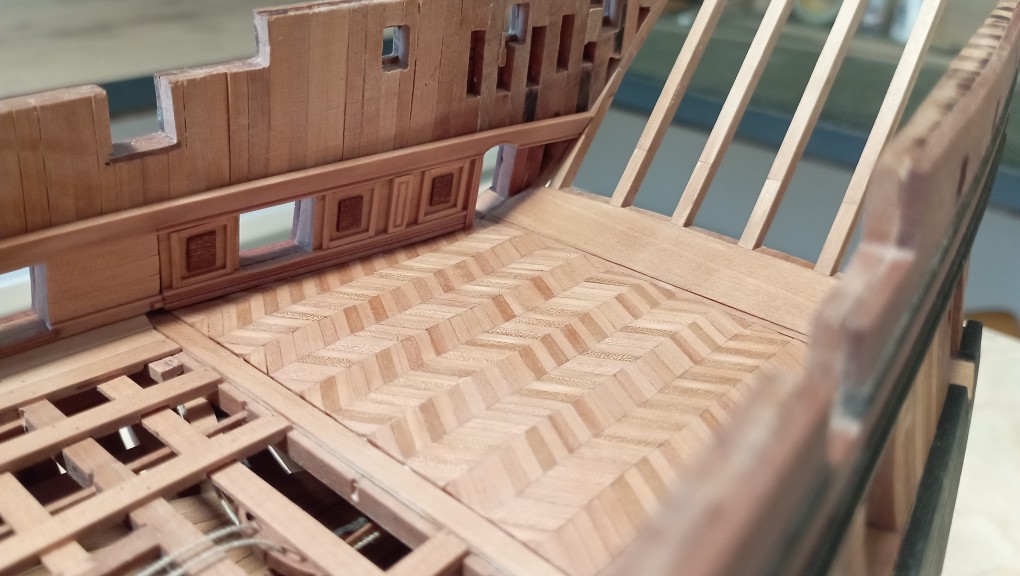

Das Deck wurde soweit fertig. Ebenso die Einfassung für den Fuß des Gangspills.
Am Deck selbst ist mir nach dem einsetzen ein Fehler unterlaufen und hab achtern Planken rausgeschnitten, wo dies nicht nötig gewesen wär. Aber dafür findet sich später sicher eine Lösung.

Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

67

Samstag, 14. Juni 2025, 17:32

Hallo zusammen!

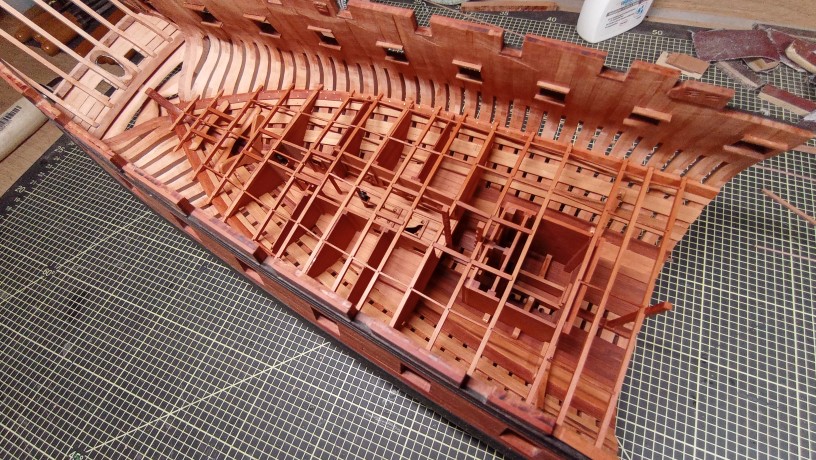

Ein paar Fotos vom aktuellen Fortschritt an der Vénus!

Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

68

Montag, 16. Juni 2025, 20:30

Hallo zusammen!

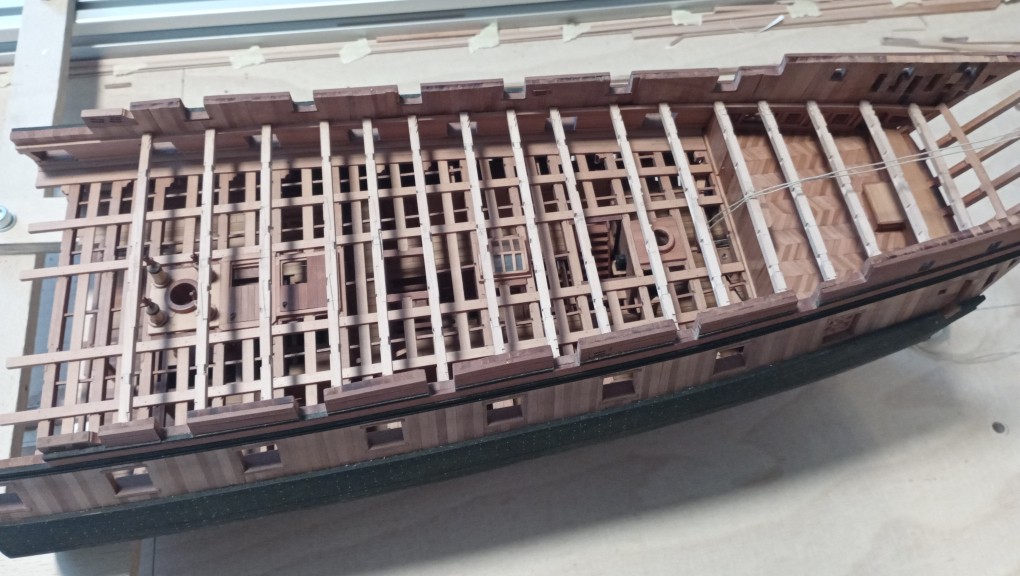

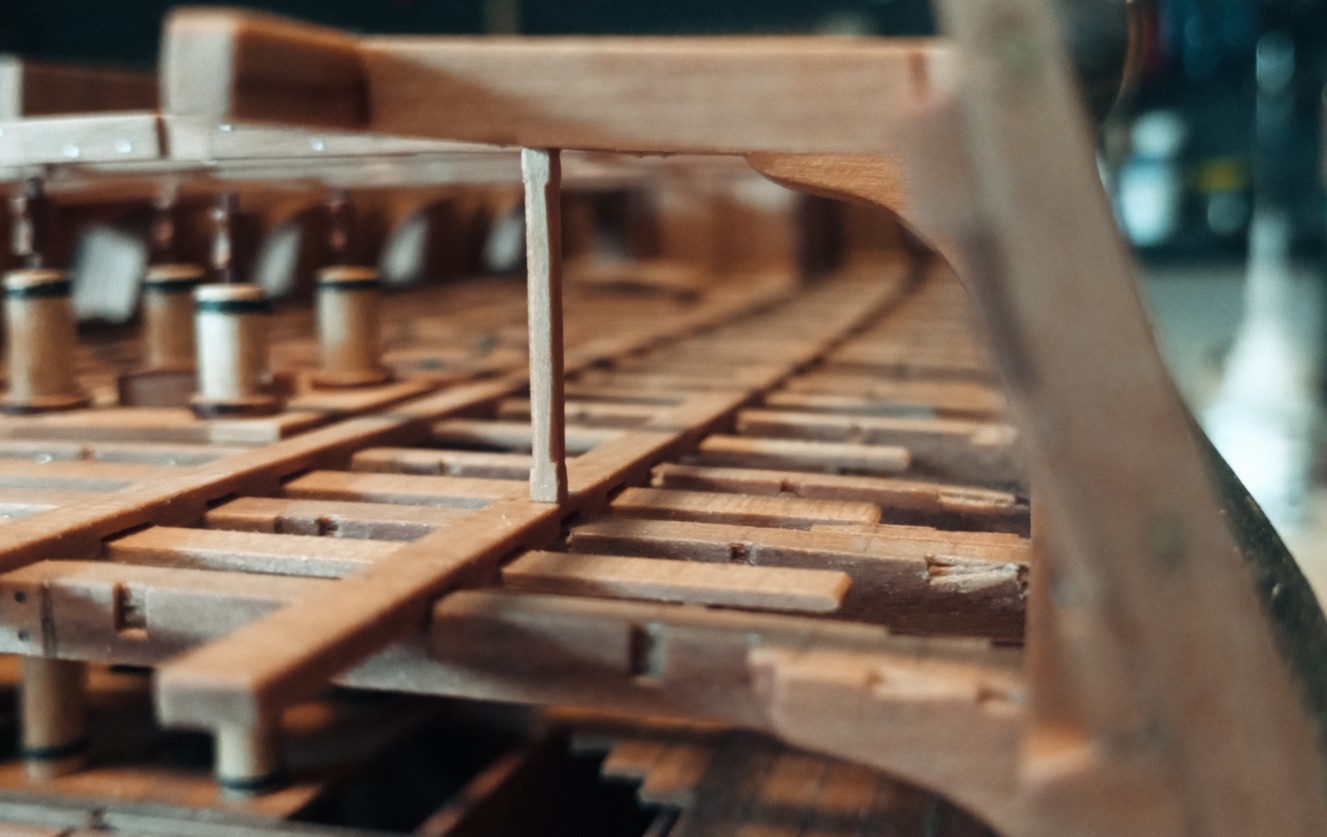

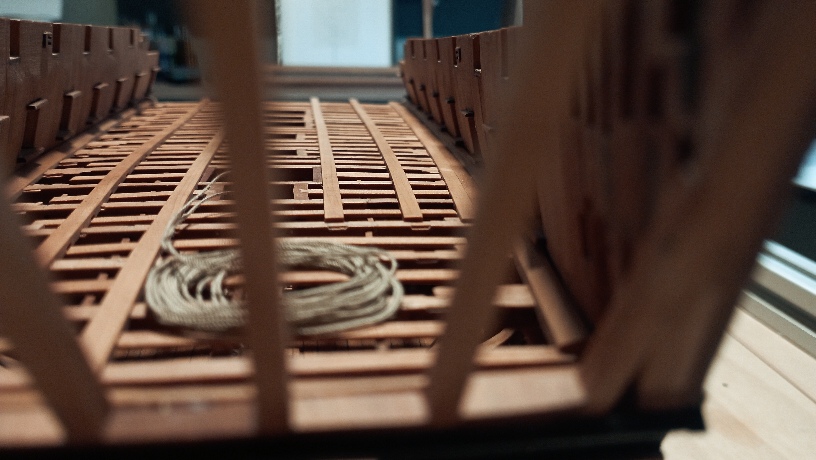

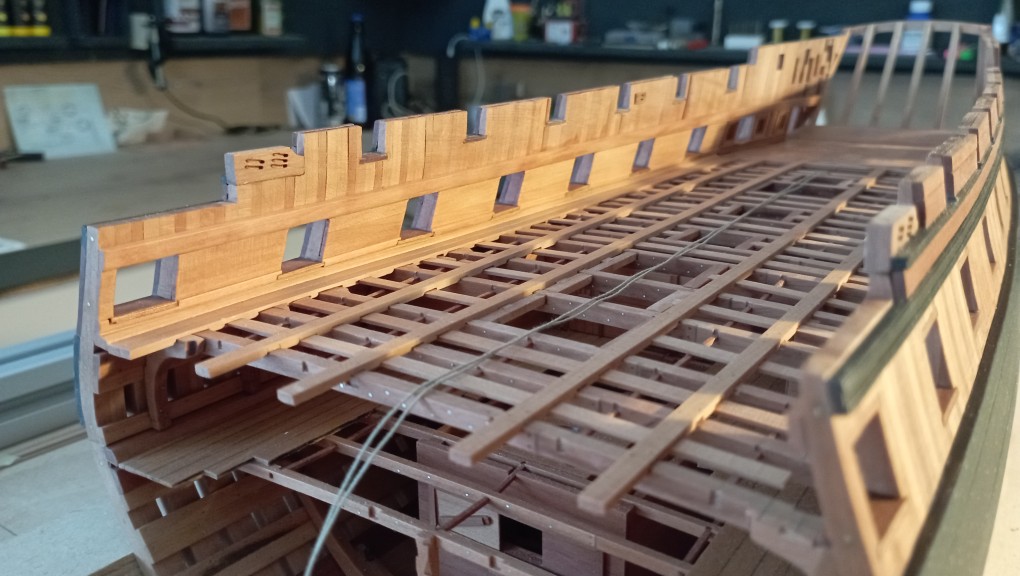

Die Deckbalken vom Gundeck sind nun alle fertiggestellt. Da die Höhe nun gegeben ist, kann ich mit dem Innenausbau beginnen.

Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

69

Samstag, 21. Juni 2025, 19:51

Hallo zusammen!

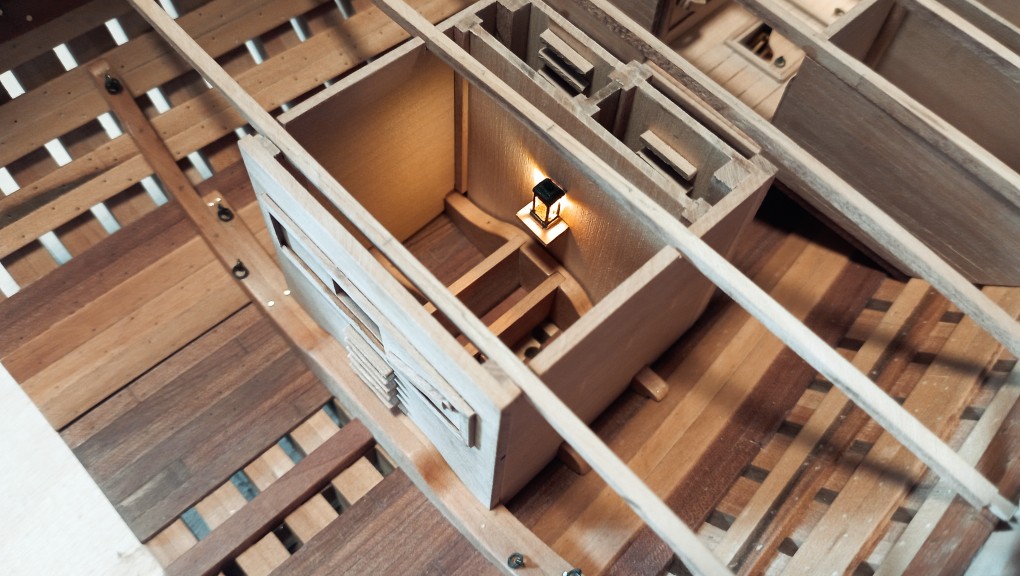

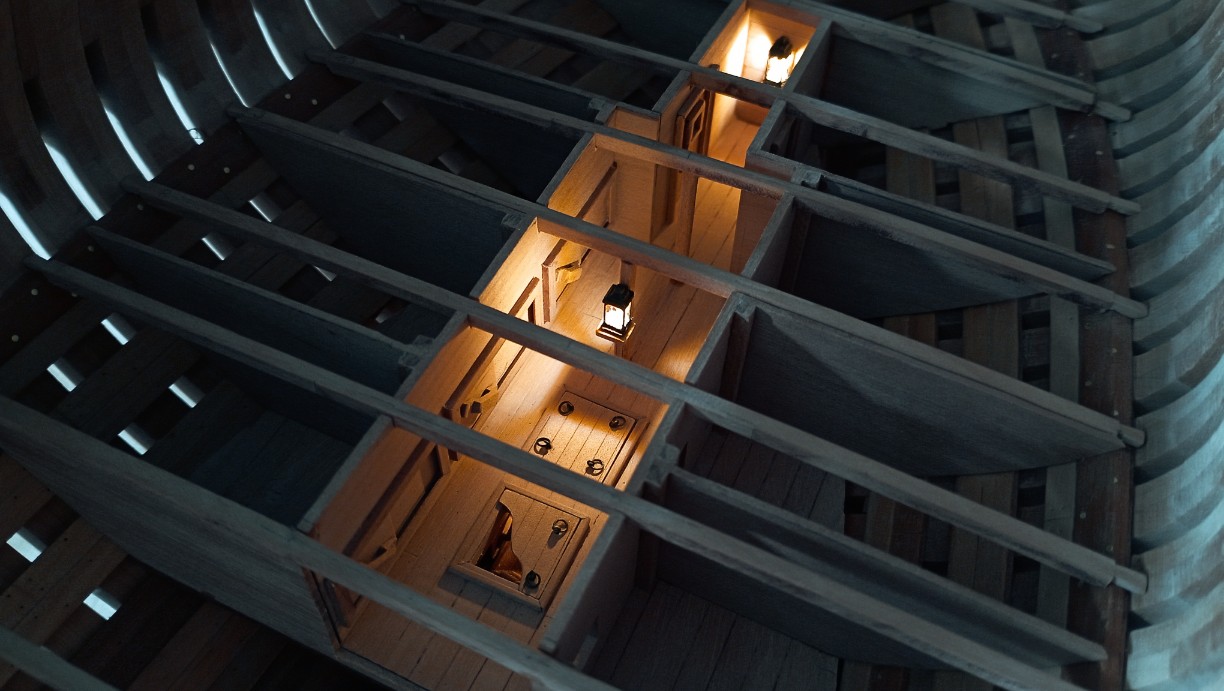

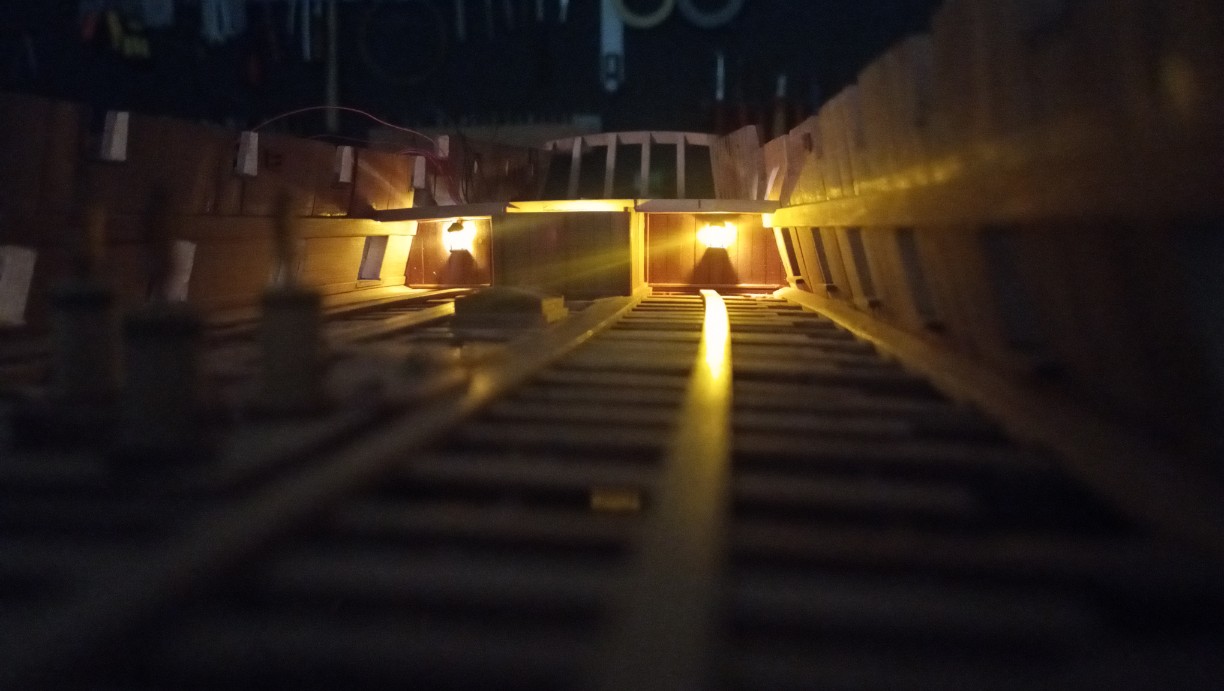

Die ersten Bereiche wurden bereits fertig. Die LED's wirkten auf den Fotos viel zu hell, darum musste ich die Einstellungen ändern und hoffe die Bilder sind nicht zu dunkel geworden.





Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

feuermann6147

Beiträge: 9 173

Realname: Ingo

Wohnort: Tamm

70

Sonntag, 22. Juni 2025, 11:37

Moin Andreas,

Ich bin immer wieder beeindruckt von deinen Fertigkeiten im Holzbau :respekt:

Aber: Die aufgesetzten Teile auf den Türen ... meiner Meinung nach gehen die gar nicht :du:

Auf den ersten Blick stachen sie mir ins Auge, als "unharmonischer Fremdkörper" :nixweis:

Vielleicht denkst du da nochmal über eine Nacharbeit nach?

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

71

Sonntag, 22. Juni 2025, 17:05

Servus Ingo!

Vielen lieben Dank für deinen Beitrag und freu mich auf ein wenig Kritik und ich gebe dir recht. :smilie:

In der Mono sind diese als Quadrat und nicht als Raute aufgeführt und kann dir ehrlich gesagt nicht sagen, warum ich diese als Raute dargestellt habe. Ein Deck darunter hab ich diese quadratisch gemacht.
Die gezeigten Bereiche sind bereits fest, jedoch werde ich versuchen trotzdem die kleinen Teile noch abzutrennen und als Quadrat zu setzen. Auch nicht recht schön, jedoch wenigstens nach der Mono gebaut.

Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

72

Sonntag, 29. Juni 2025, 15:01

Hallo zusammen!

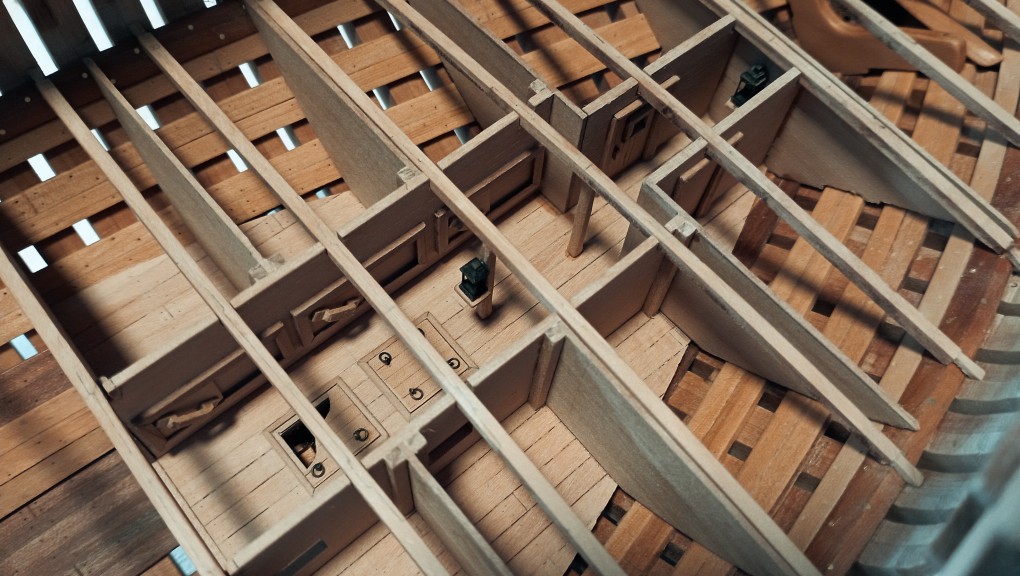

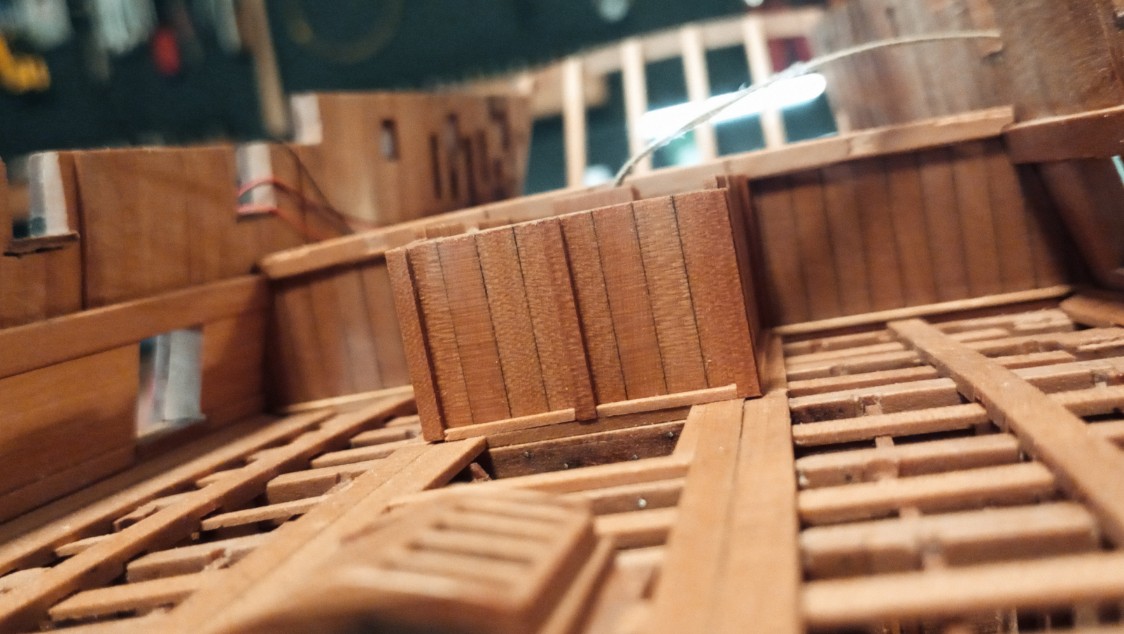

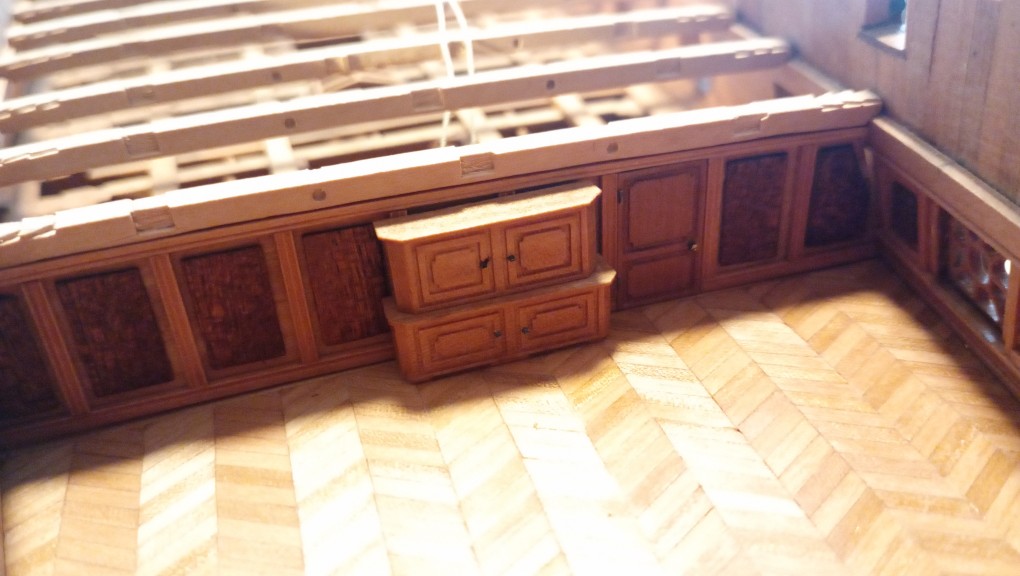

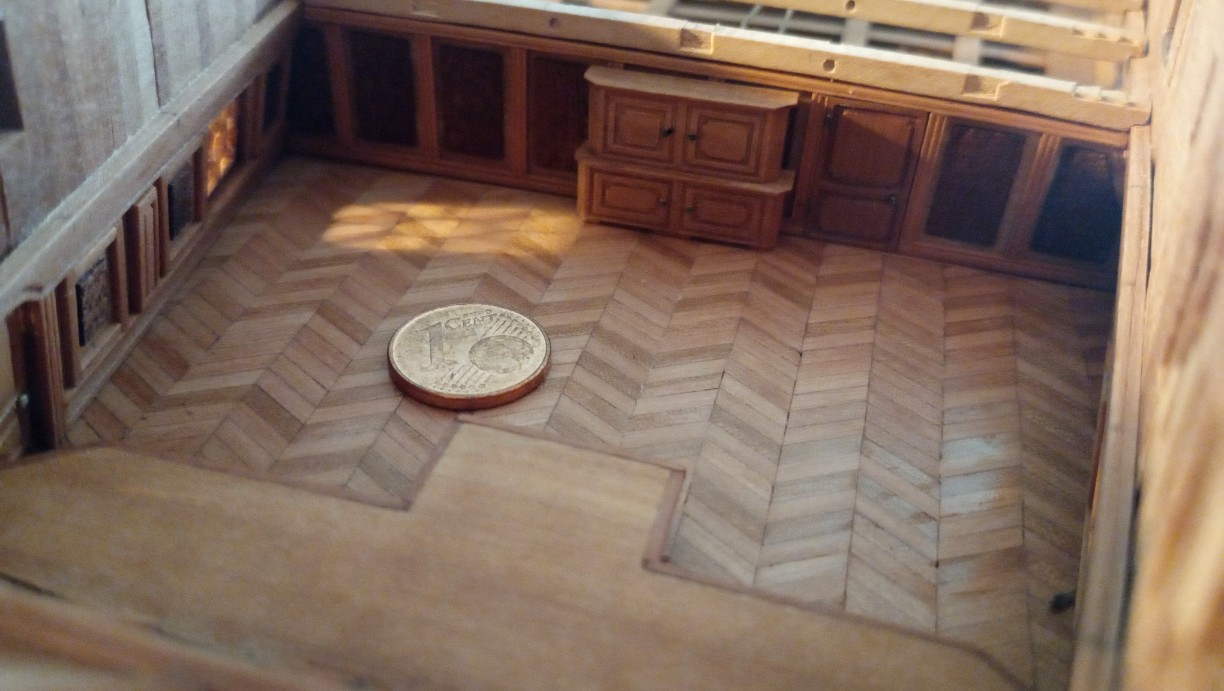

Die Kammern für Waffen und Offiziersvorräte, sowie die Deckbalken mit ihren Knien sind vorerst fertig. Die Deckbalken achtern kann ich erst nach dem anbringen des Ruderpinnenlaufs montieren. Somit folgt erstmal die Erstellung des Ruders samt allen Zubehörs.


Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

73

Donnerstag, 3. Juli 2025, 16:36

Hallo zusammen!

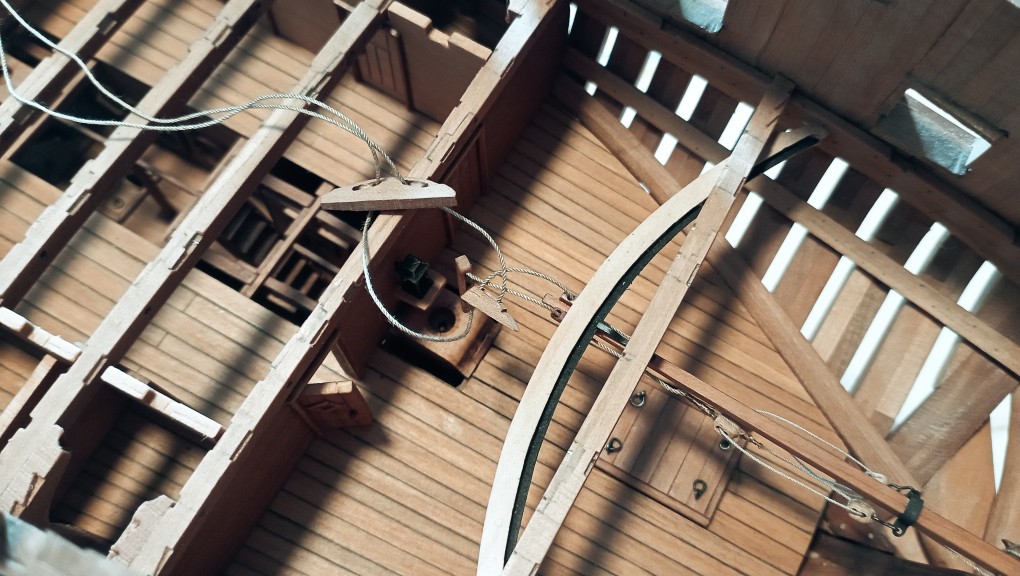

Der kleine "Angstgegner" stand bevor, die komplette Rudereinheit mit ihrer laufenden Pinne.
Ich orientierte mich, neben künstlerischer Freiheit hier an dem 74er-Modell, wo die Funktion etc sehr schön dargestellt ist.
Mit den Scharnieren vom Ruderblatt bin ich nicht zufrieden und müssen nochmal nachgebessert werden. Normalerweise besteht das Tauwerk für die Ruderpinne aus einem einzigen. Dem Maßstab und meinem können geschuldet habe ich mich entschieden, dies zu teilen und später am Steuerrad dementsprechend anzusetzen.

Dennoch funktioniert die Ruderpinne und kann nun die Balkenkonstruktion abschließen.


Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

ThomasHolzmann

Beiträge: 26

74

Donnerstag, 3. Juli 2025, 21:12

Grandios,
herzlichen Glückwunsch und vielen Dank für die Veröffentlichung.
Best

„Kein Weg ist so schwer wie der zurück zur Vernunft“
Berthold Brecht

Zum Seitenanfang

VolkerZ

Beiträge: 181

Realname: Volker

Wohnort: Krems a.d. Donau

75

Donnerstag, 3. Juli 2025, 21:38

Meisterhaft gebaut, es macht Spaß, dir zuzuschauen!

Liebe Grüße
Volker

In Bau: Holz: Teeklipper Thermopylae
Fertig: Holz: Karavelle Niña
Fertig: Holz: Kutter Lady Nelson

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

76

Samstag, 12. Juli 2025, 20:25

Hallo zusammen!

Vielen lieben Dank für euer tolles Lob, das freut und motiviert!

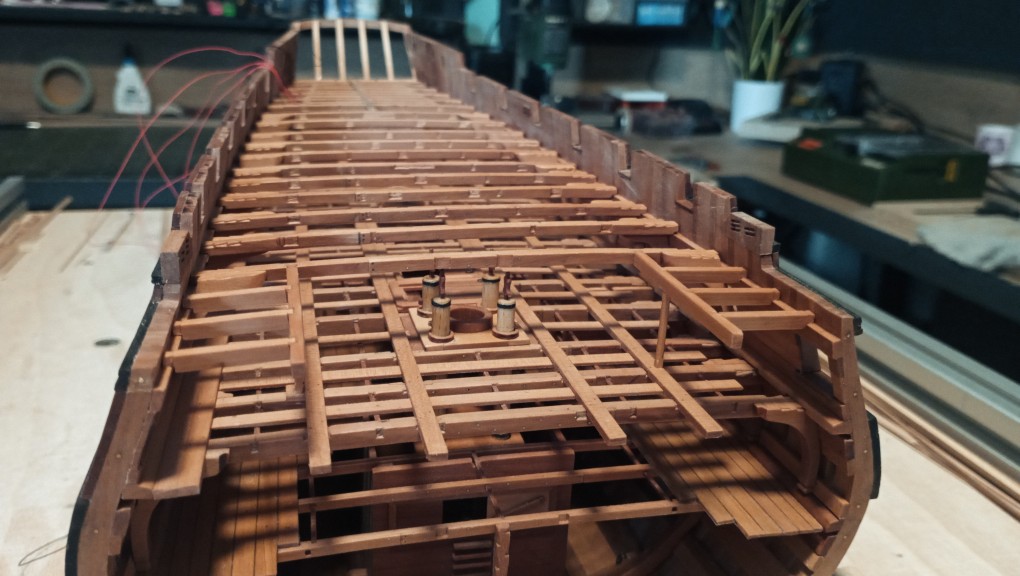

Wenn man sich in der Mono den Plan der Balkenkonstruktion vom Geschützdeck ansieht, wirft dies (für mich) viele Falten auf die Stirn. Hier muss ich neuerdings immer an die Worte von einem Kollegen im Nachbarforum denken, dass der, der den Plan zeichnet einen gewissen Wissensstand vom Erbauer voraussetzt und die Zeichnung eher angedeutet ist. Bei den Plänen der Venus sowieso so wie es aussieht. Hier bin ich tatsächlich sehr auf die Mono vom 74er Schiff ausgewichen, was die ganze Balkenkonstruktion angeht. Es mag wieder komplett falsch sein, da die Venus ein ganz anderes Verhältnis hat wie so ein riesen 74er, aber gut.
Hier die Fotos mir ihren Leibholz, Wassergänge, den dickeren Fischungsballen und den Latten zwischen den Deckbalken, die sich mittels Kerbe in den Wassergang setzt.

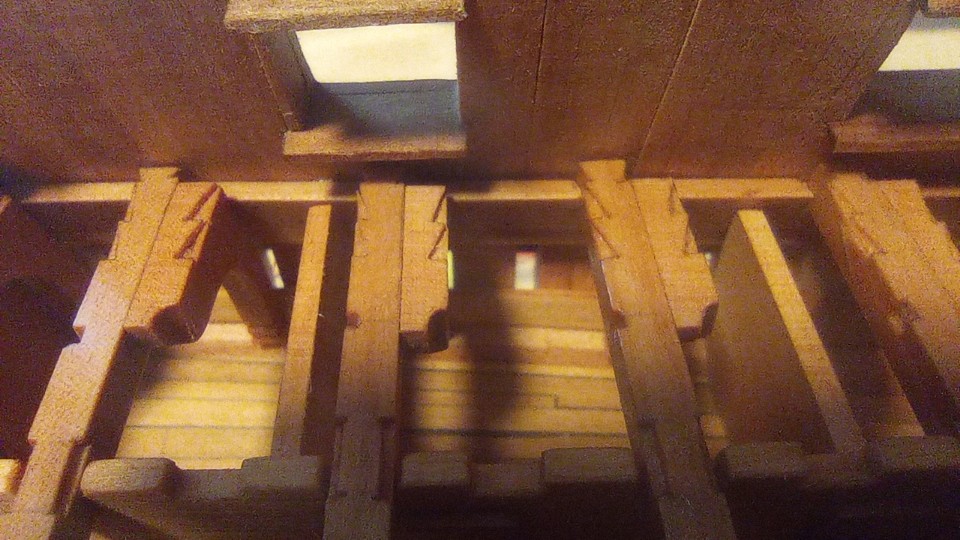

Eine Seite bleibt ohne die Wassergänge, um noch die Schwalbenschwanzverbindung etc erkennen zu können.

Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

77

Freitag, 18. Juli 2025, 18:15

Hallo zusammen!

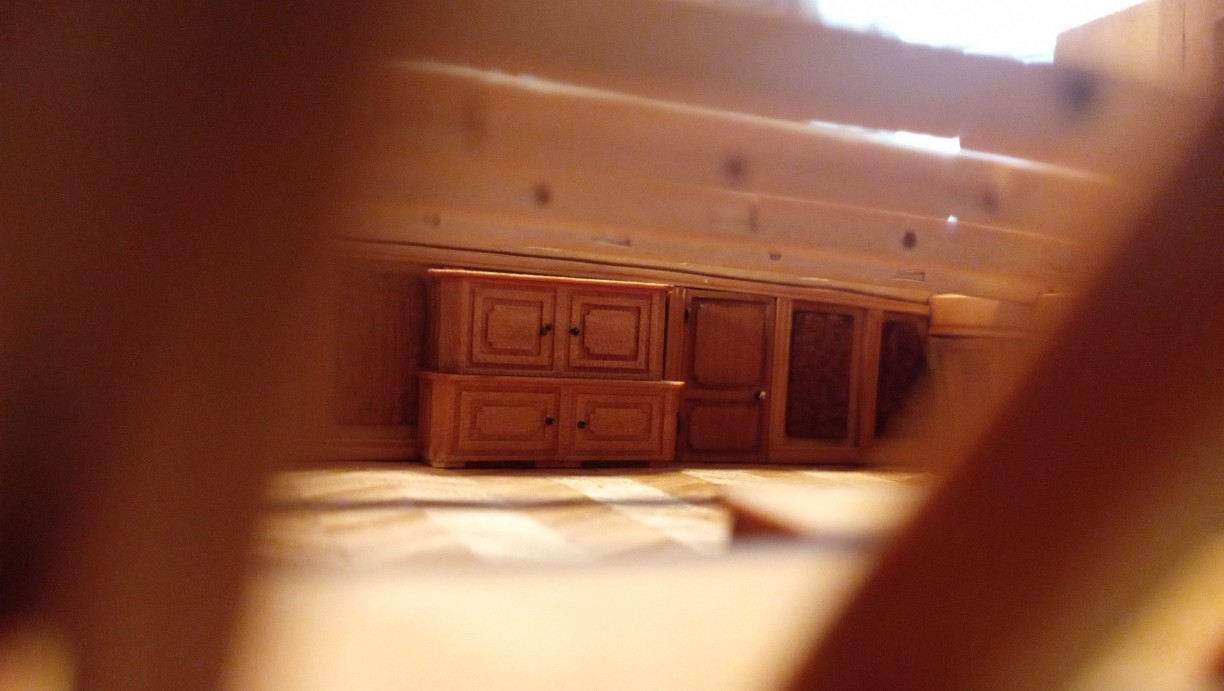

Da man von hinten noch einen Einblick zu dem Raum der Ruderpinne hat, habe ich beschlossen die Kapitänskajüte komplett zu schließen, um einen vollständigen Ausbau dessen zu verwirklichen.
Außerdem wurden Steuerbord der Setzweger mit dem gesamten Ausbau bis zum nächsten Balkweger hergestellt. Backbord lasse ich wieder frei.
Alles weitere erzählen die Bilder:



Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

78

Mittwoch, 23. Juli 2025, 20:17

Hallo zusammen!

Ein neues Update als kleine Bilderreise...

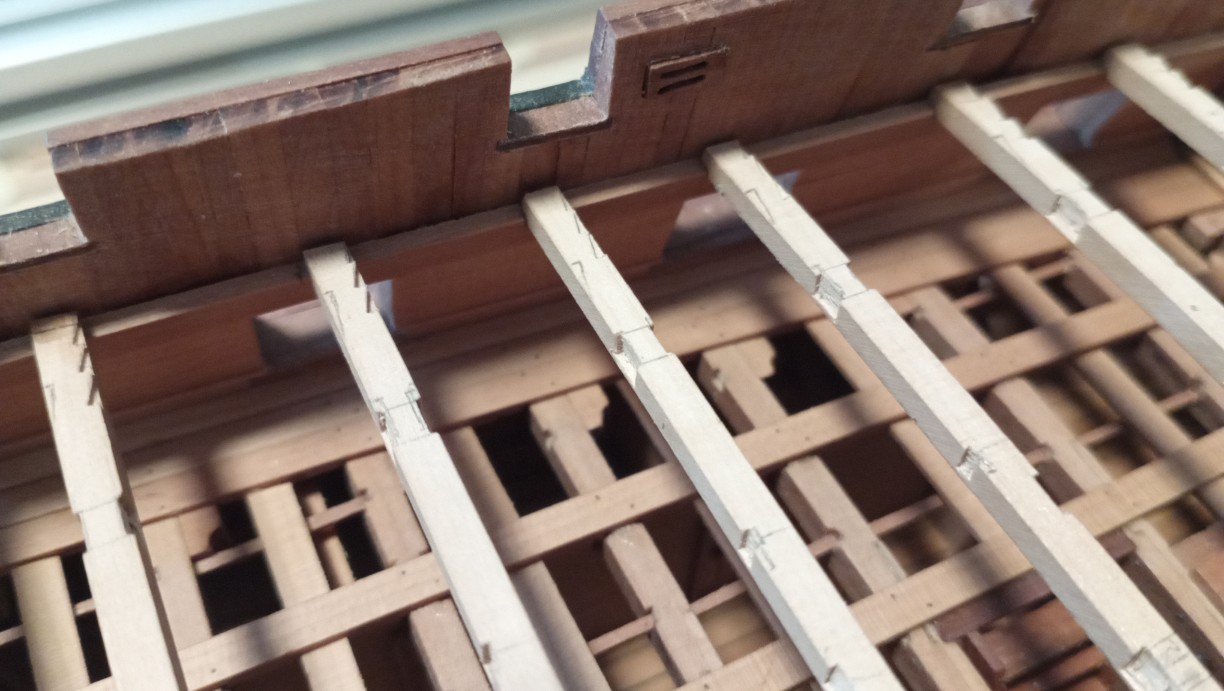

Damals bei der Alert gab mir Johann @archjofo den Tipp, die dünnen Deckplättchen fürs Microskop als Glas zu verwenden.
Dies habe ich auch hier bei der Venus umgesetzt :hand:

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

79

Mittwoch, 23. Juli 2025, 20:20

Fortsetzung:

Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Leimprinz

Beiträge: 2 197

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

80

Mittwoch, 23. Juli 2025, 22:17

Das sind ja enorme Fortschritte

Wieder einmal Riesen :respekt:

für deine gekonnte Arbeit.

Einfach mal machen! Könnte ja gut werden.

Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

81

Freitag, 1. August 2025, 18:15

Hallo zusammen!

Vielen lieben Dank für den Zuspruch, Matthias :hand:

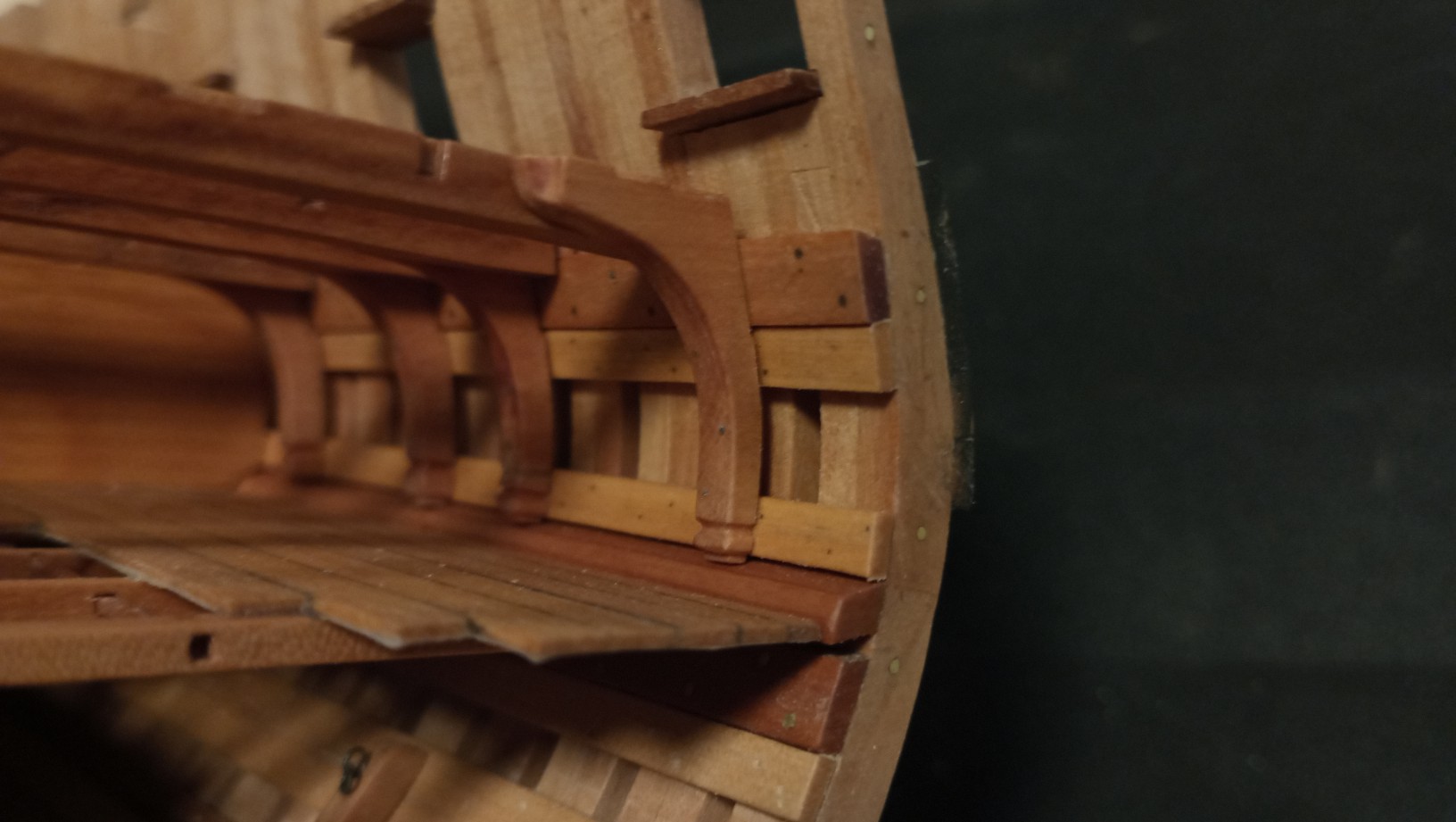

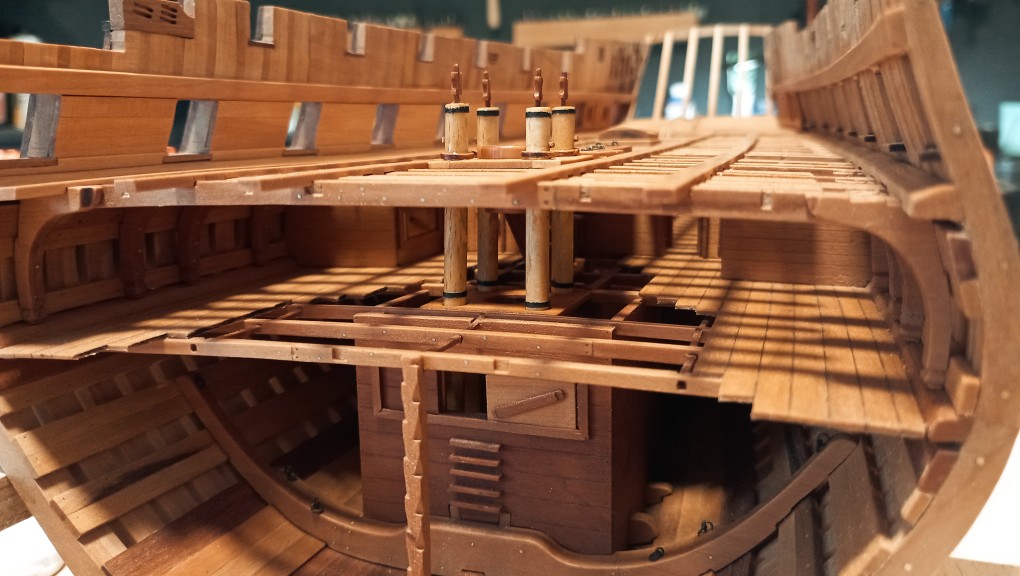

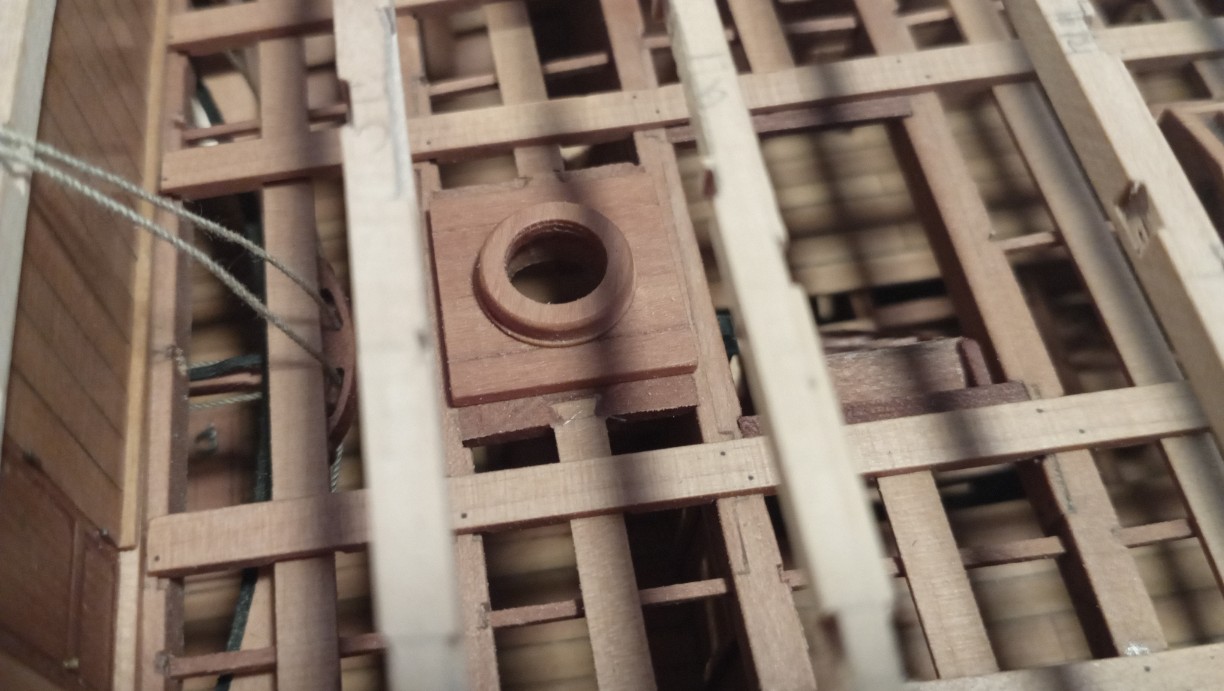

Weiter ging's mit dem Mastfuß fürn Besanmast, die Balkweger fürs Oberdeck und die weiteren Arbeiten an der Kapitänskajüte.

Gruß
Andreas

»Cpt.Barbossa« hat folgende Datei angehängt:


Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

VolkerZ

Beiträge: 181

Realname: Volker

Wohnort: Krems a.d. Donau

82

Freitag, 1. August 2025, 20:01

(Um mich nicht zu wiederholen ...)

Ist deine Fräsmaschinerie eigentlich so ein CNC-Ding oder wie hast Du die Mastfüße so wunderbar rund fräsen können?

Liebe Grüße
Volker

In Bau: Holz: Teeklipper Thermopylae
Fertig: Holz: Karavelle Niña
Fertig: Holz: Kutter Lady Nelson

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

83

Freitag, 1. August 2025, 21:56

Vielen Dank Volker für deine lobende Geste

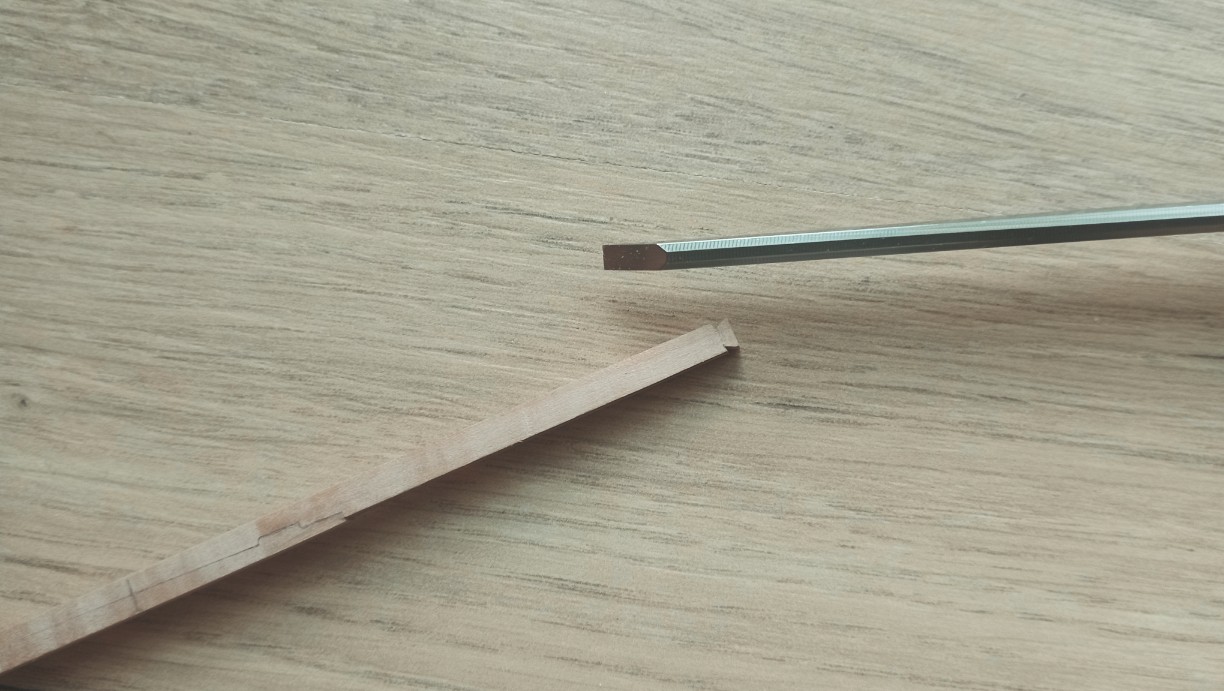

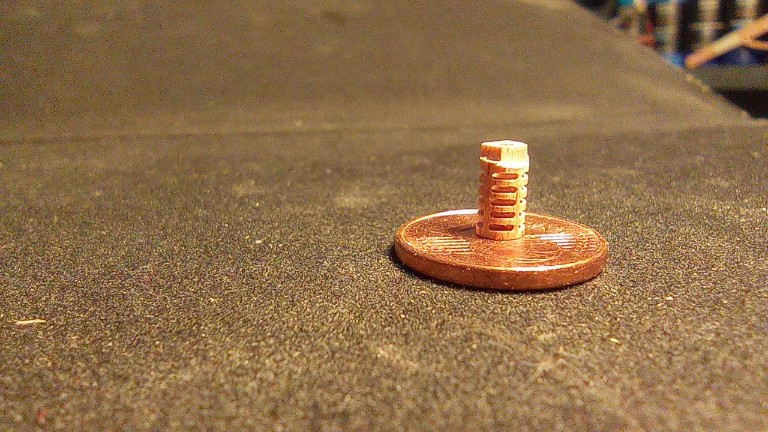

Nein, ich hab die ganze normale Standardversion der Proxxon MF70.

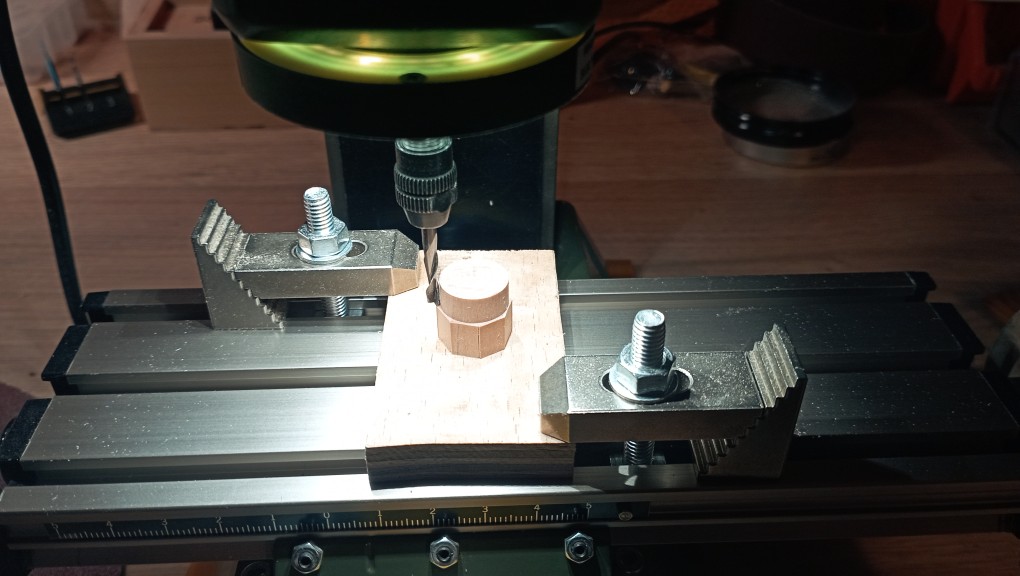

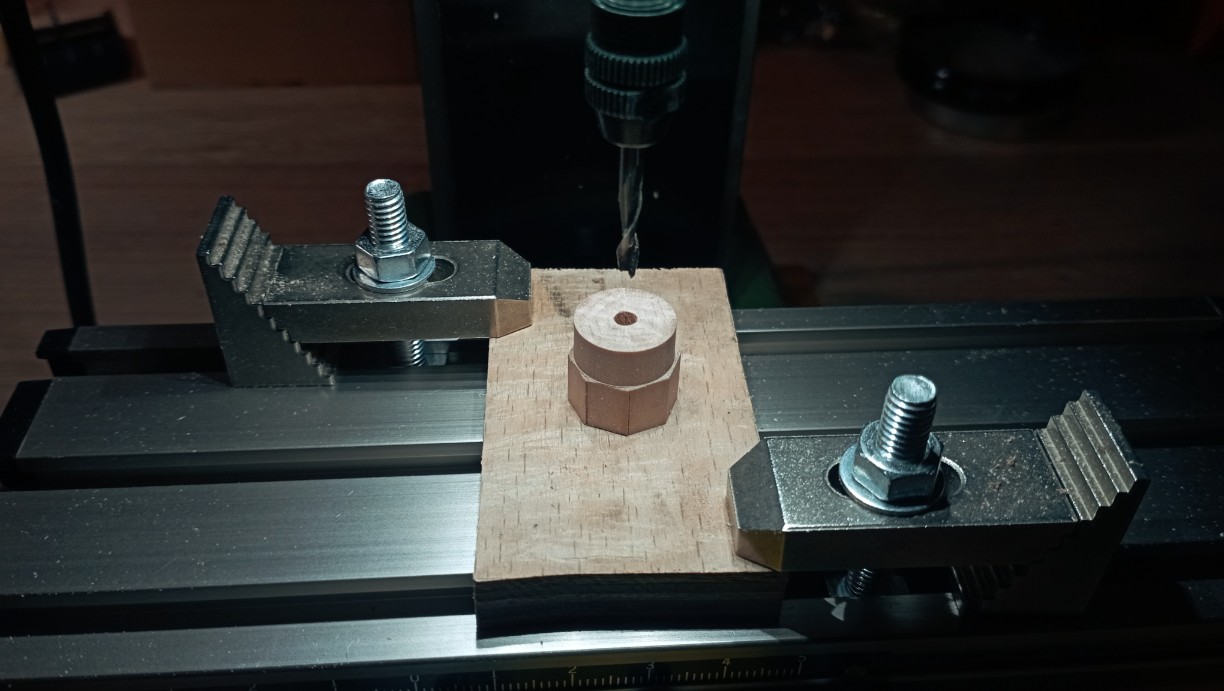

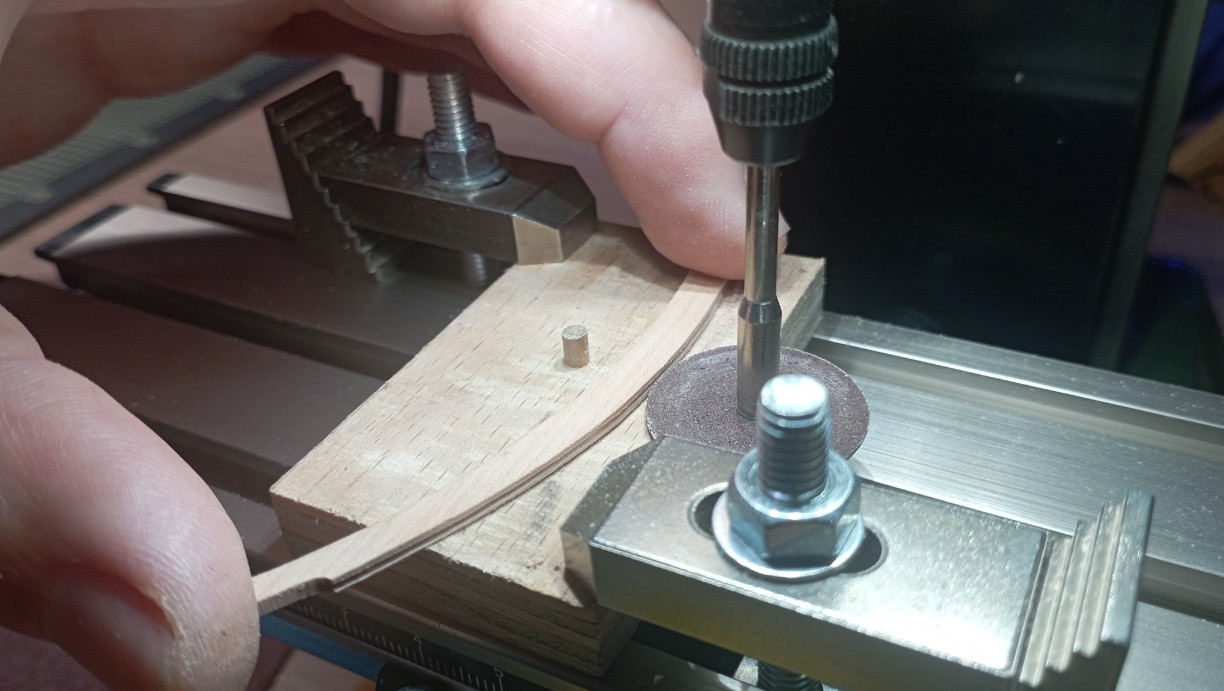

Da ich (noch) keine Drehmaschine habe, muss ich die runden Teile auf der Fräse machen.
Das sieht man auf diesem Update auf Bild 2 und im vorherigen Update ganz gut, indem ich das zu bearbeitende Werkstück auf einen kleinen Zapfen stecke. Somit liegt dieses sicher auf und man kann es mit dem Fräser dementsprechend bearbeiten, indem man dann das Werkstück mit den Händen dreht.

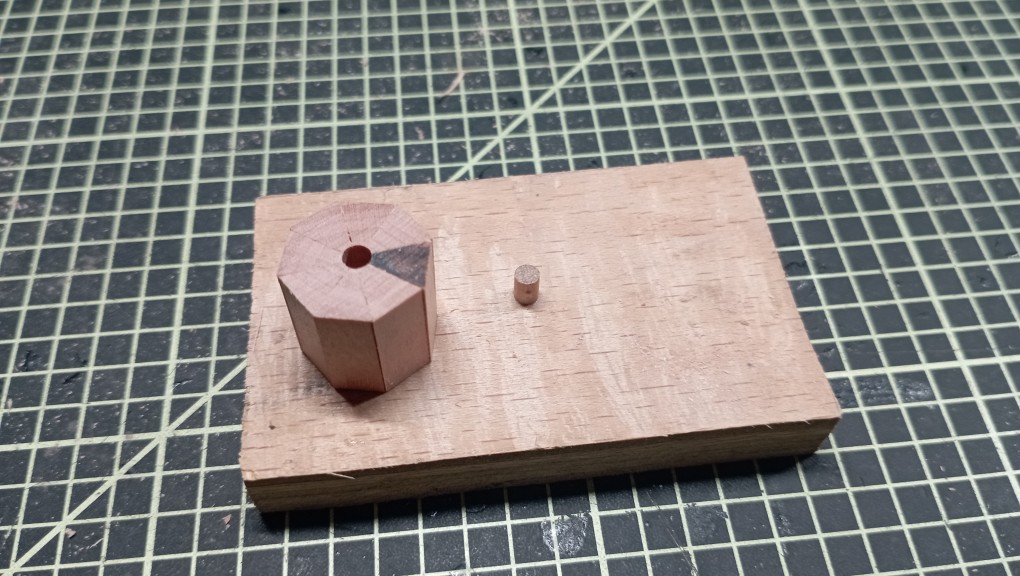

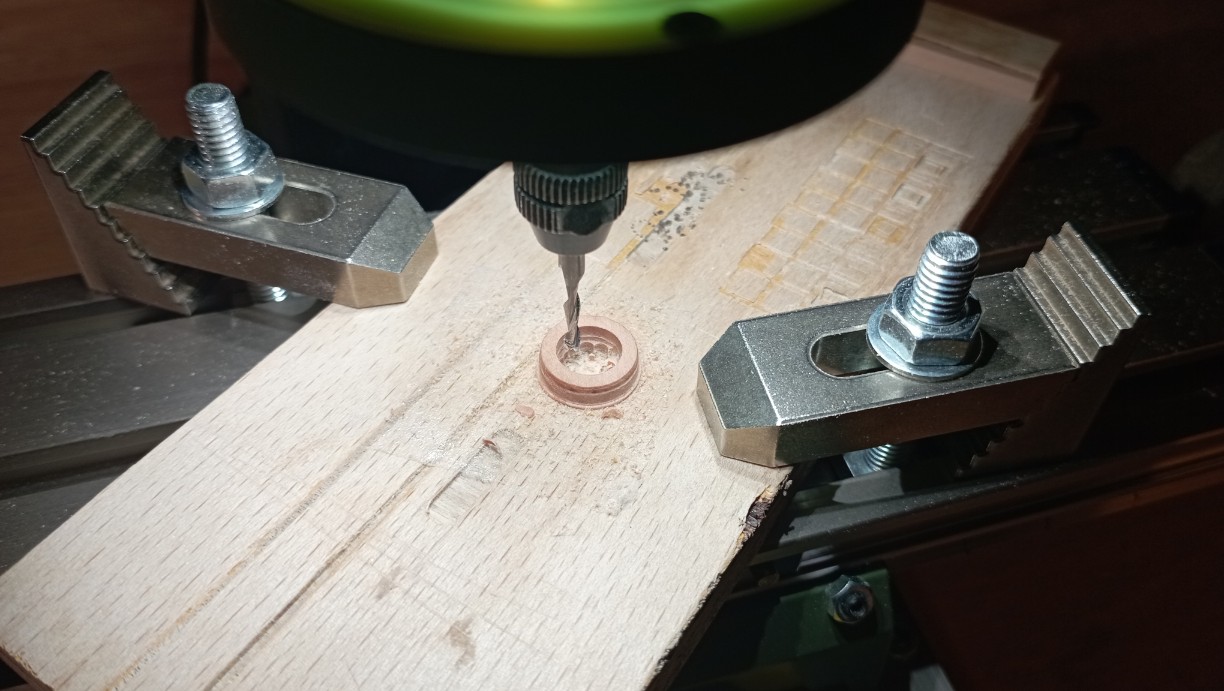

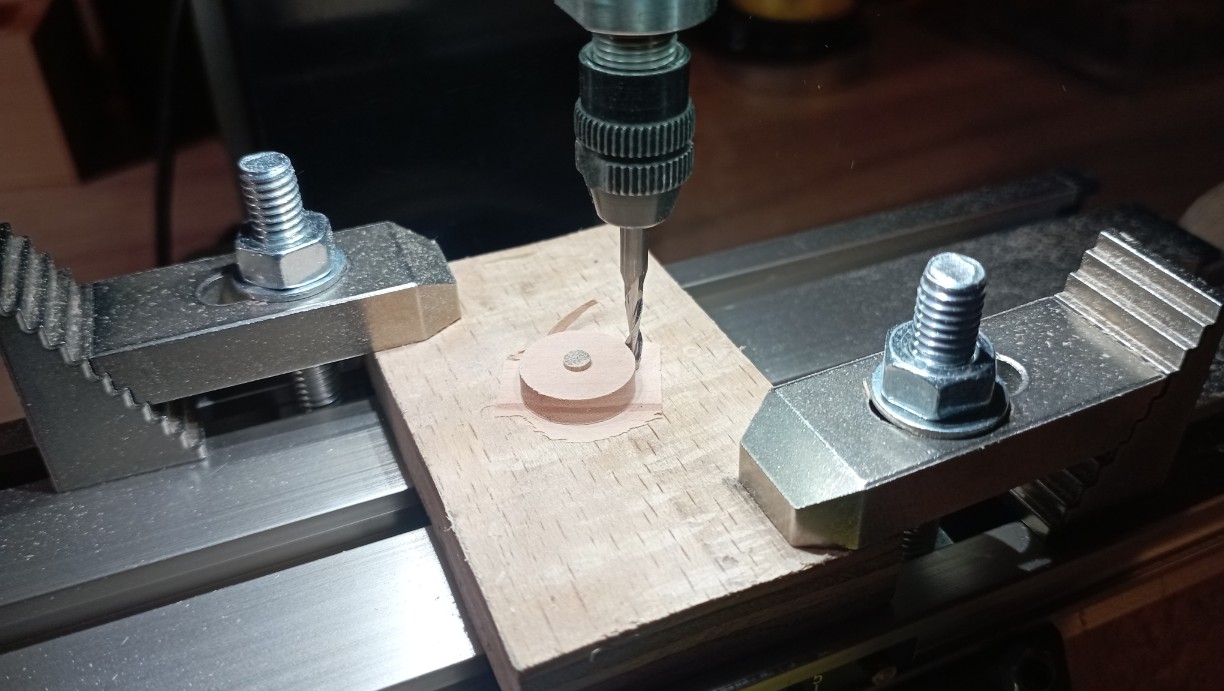

Auf dem dritten Bild in dem aktuellen Update wird der Innendurchmesser so bearbeitet, indem ich das Werkstück mit der Hand halte und den Fräser entlang des Innendurchmessers mit der Z-Achse nach unten Fräse. Der Rest des Innendurchmessers wird mit Feile und Dremel rund bearbeitet.

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Hamburger Jung

Beiträge: 2 776

84

Samstag, 2. August 2025, 12:39

Moin Andreas

Ich schau mal wieder rein und bin sprachlos

Heiko

Eine kleine Weisheit fürs Leben

--Pople niemals in der Nase wenn Du über Kopfsteinpflaster fährst --

Zum Seitenanfang

VolkerZ

Beiträge: 181

Realname: Volker

Wohnort: Krems a.d. Donau

85

Montag, 4. August 2025, 13:27

Danke fürs Erklären! Man lernt immer dazu.

Liebe Grüße
Volker

In Bau: Holz: Teeklipper Thermopylae
Fertig: Holz: Karavelle Niña
Fertig: Holz: Kutter Lady Nelson

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

86

Sonntag, 10. August 2025, 19:42

Hallo zusammen!

Volker: Wir alle lernen irgendwie voneinander, und das ist ja das schöne an so Foren

Heiko: Vielen Dank für dein Lob, das freut mich sehr wenn meine Arbeit gefallen findet!

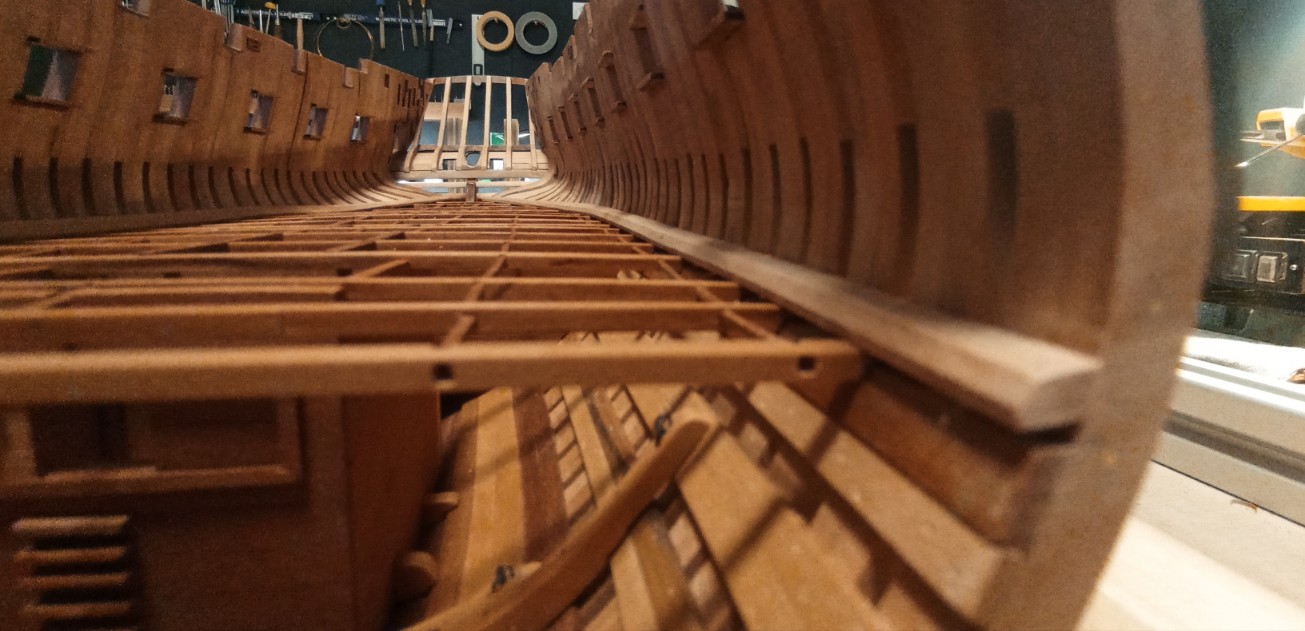

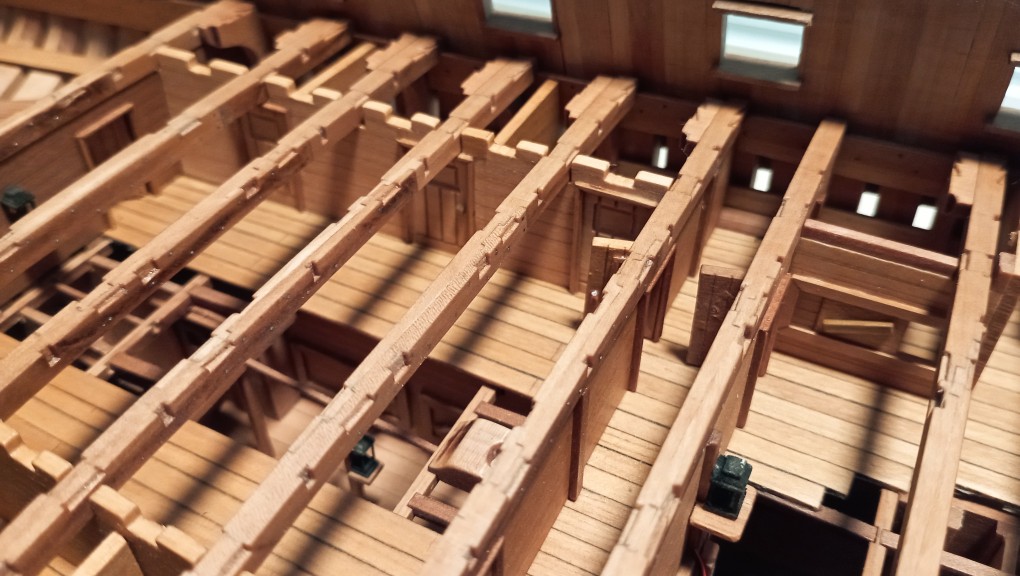

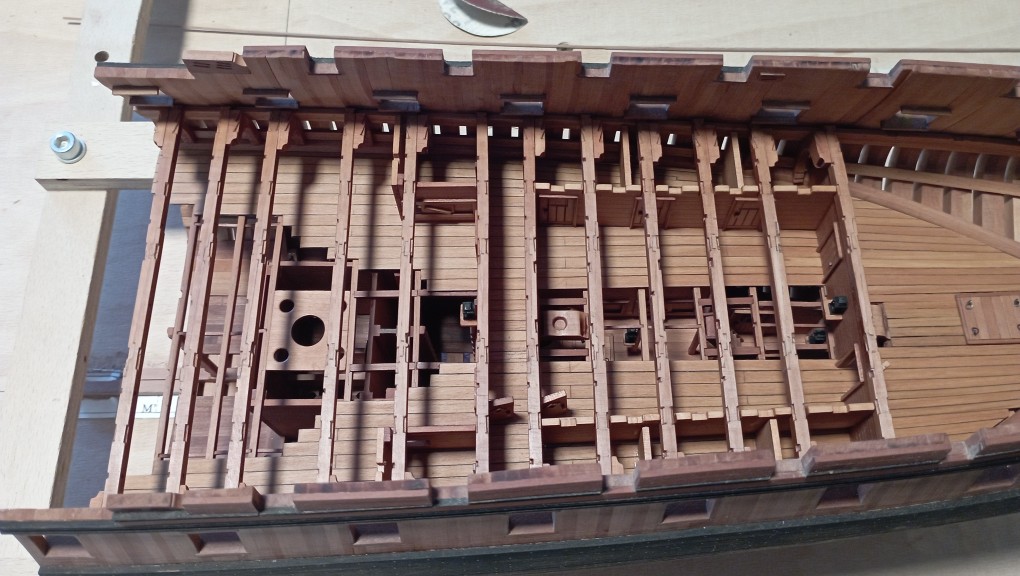

Weiter ging's mit der Balkenkonstruktion nach Boudriot' s Plänen. Die äusseren Latten zwischen den Balken stehen noch aus. Außerdem steht nun der Raum um den Besanmast inkl. Schacht.

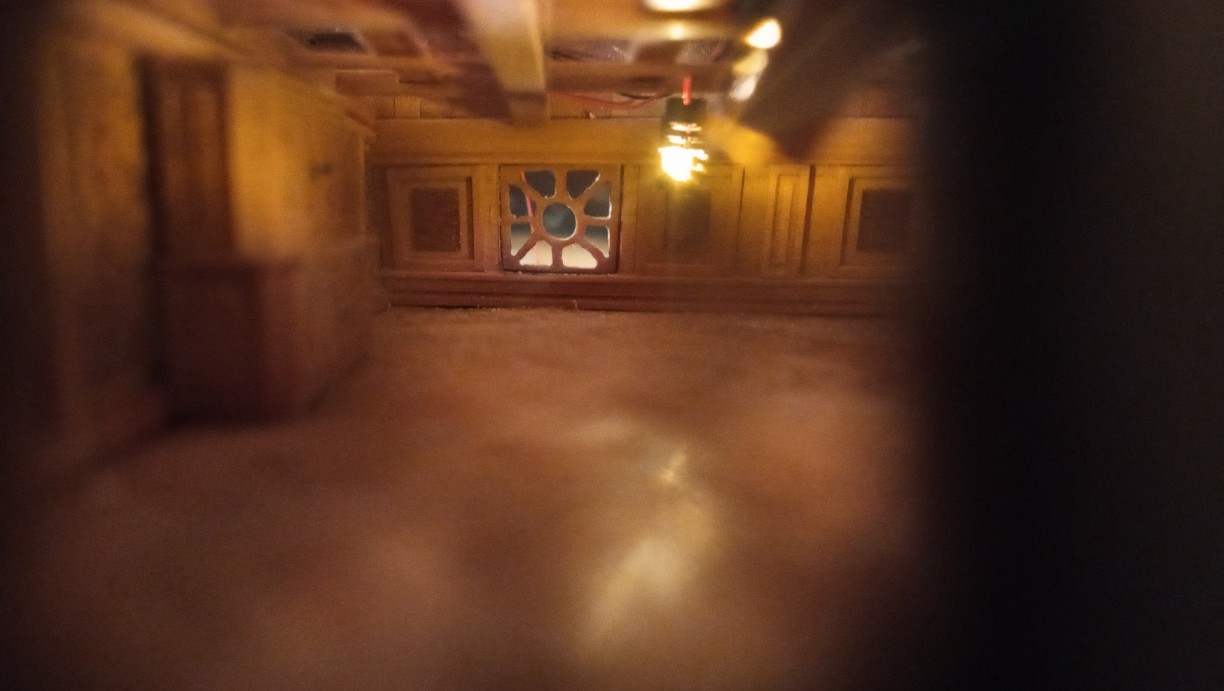

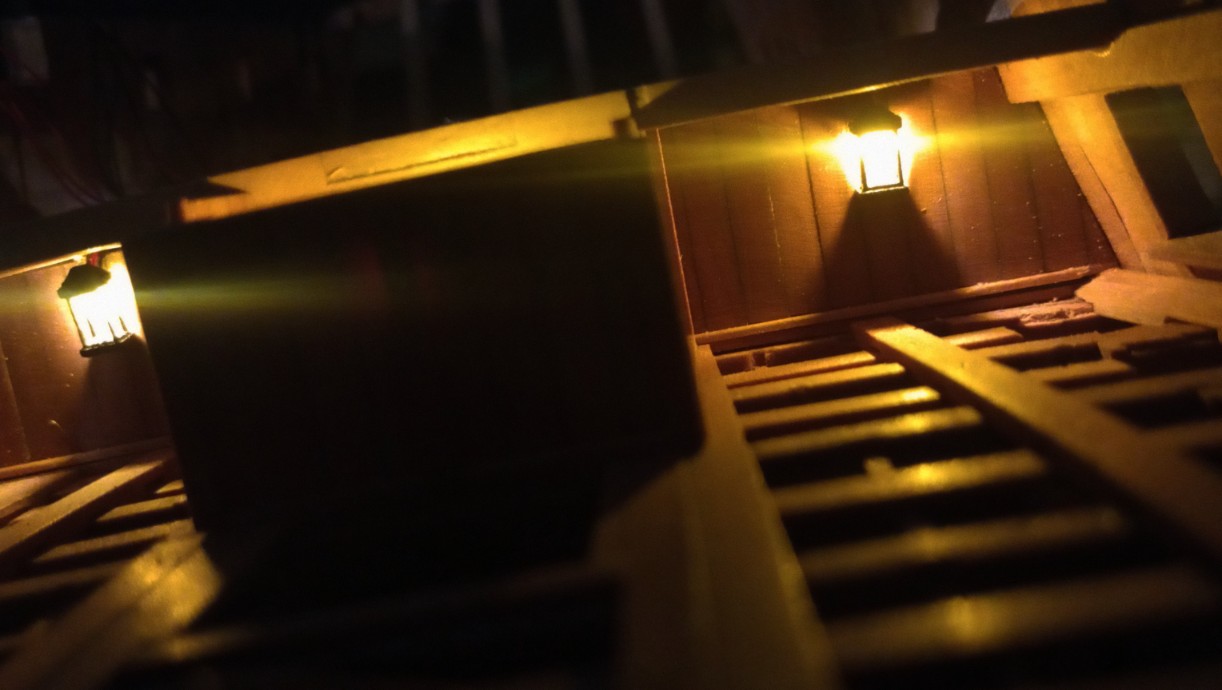

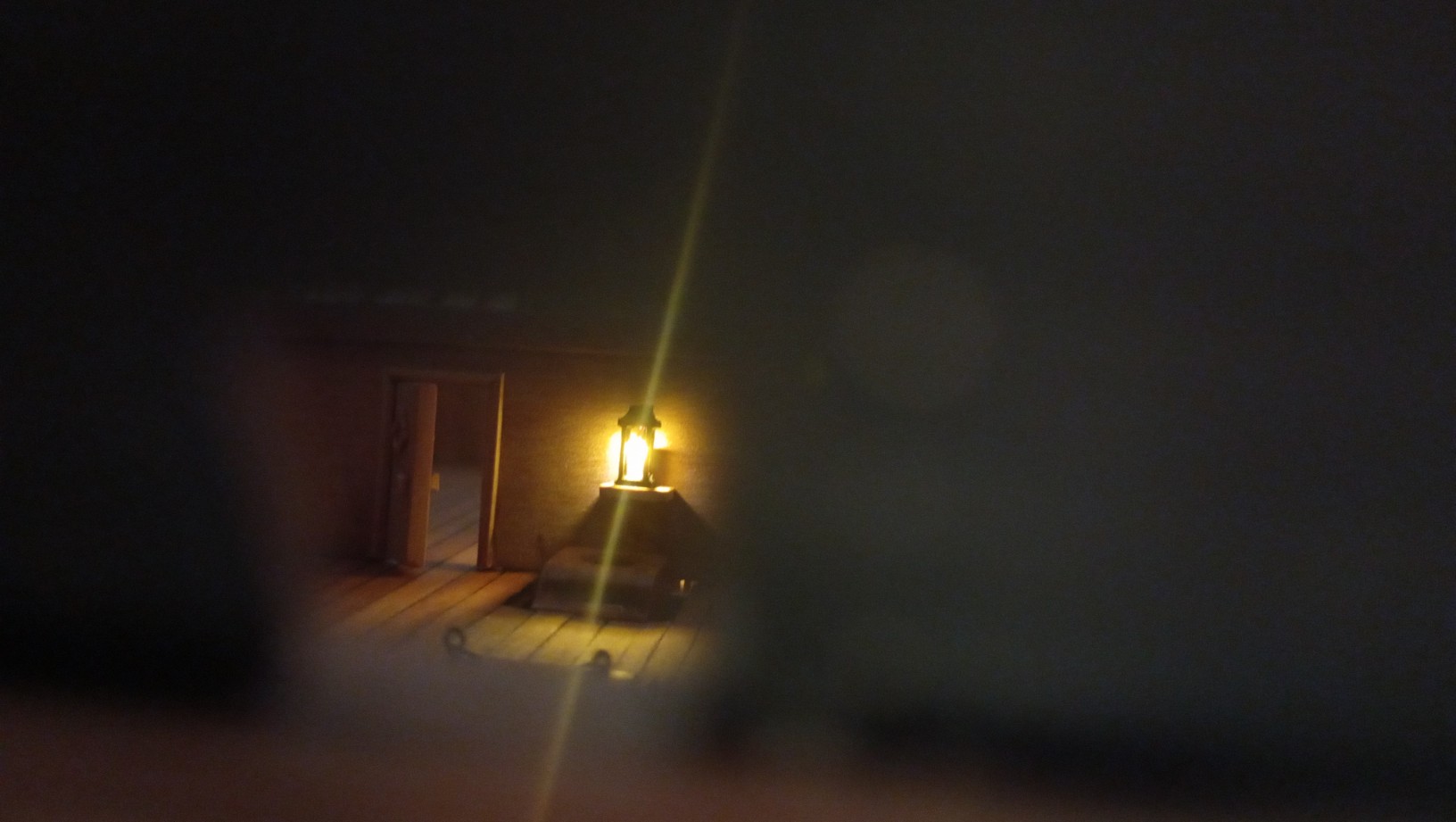

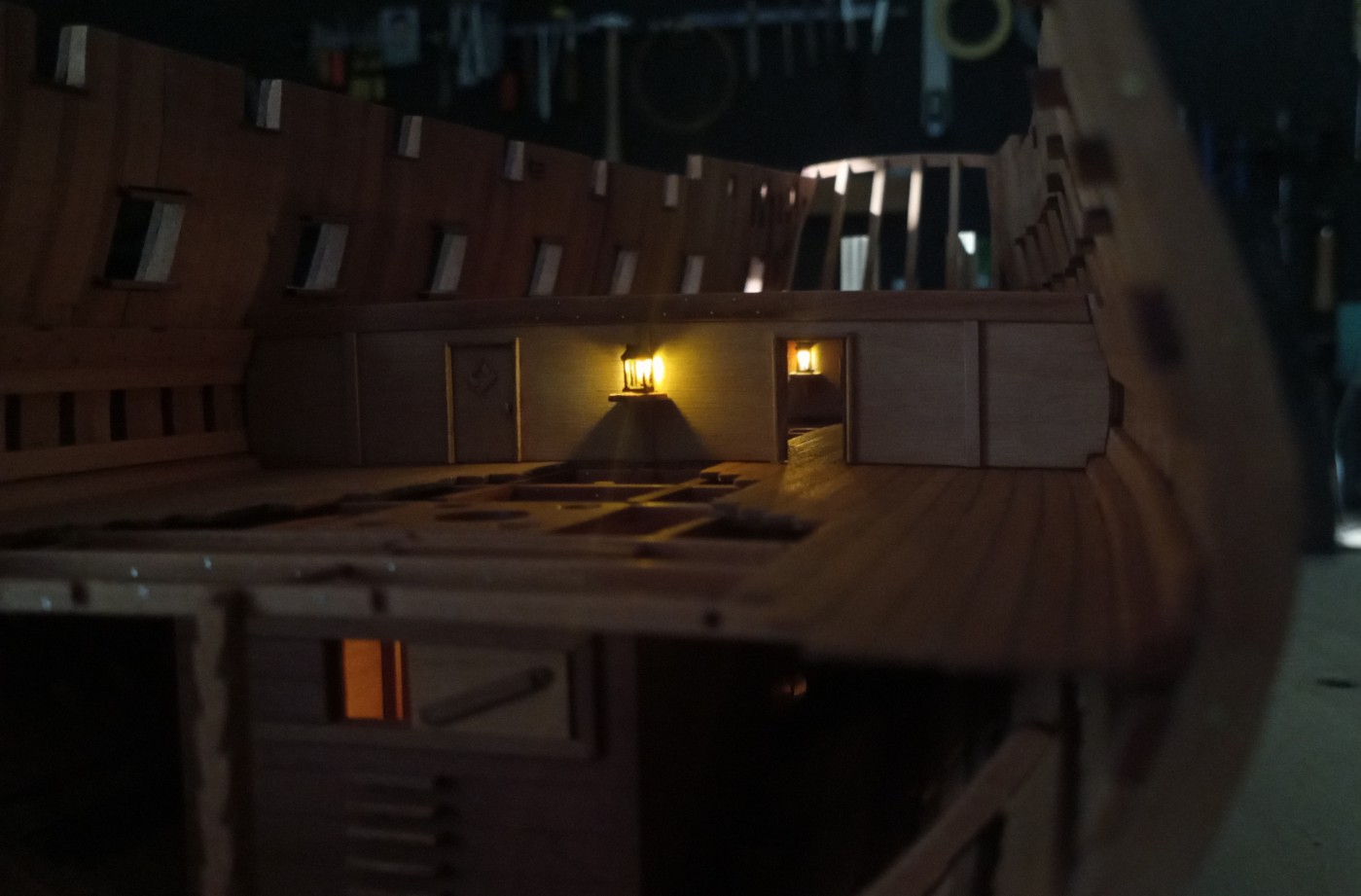

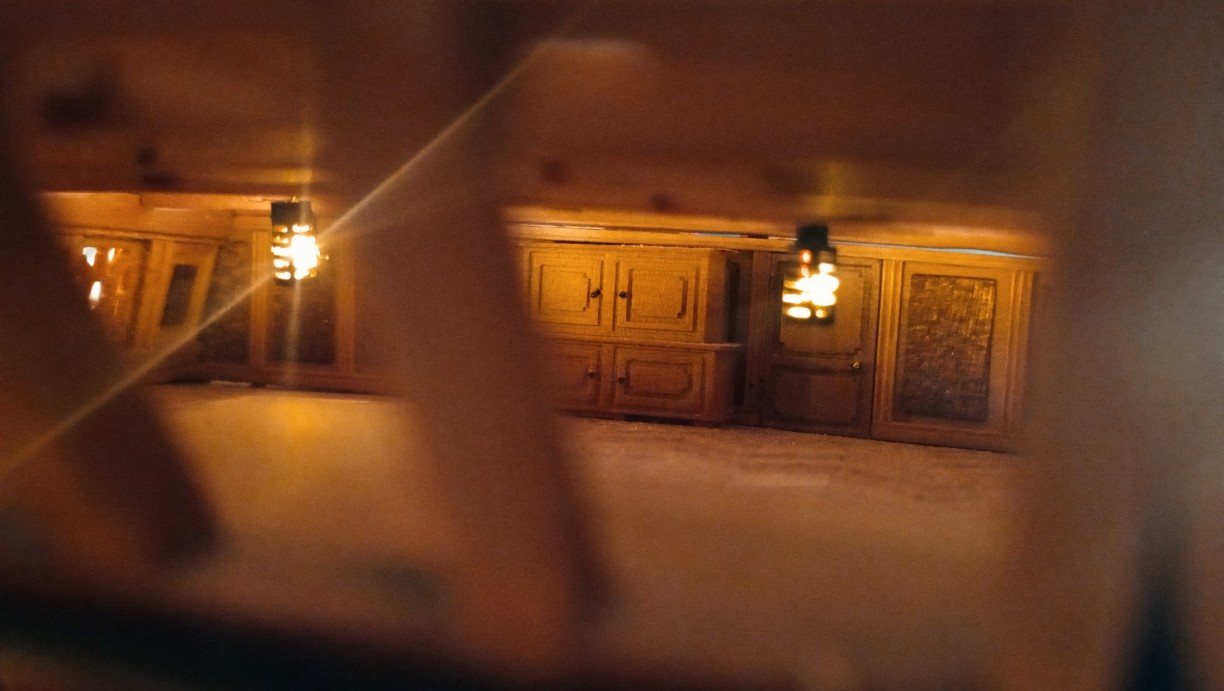

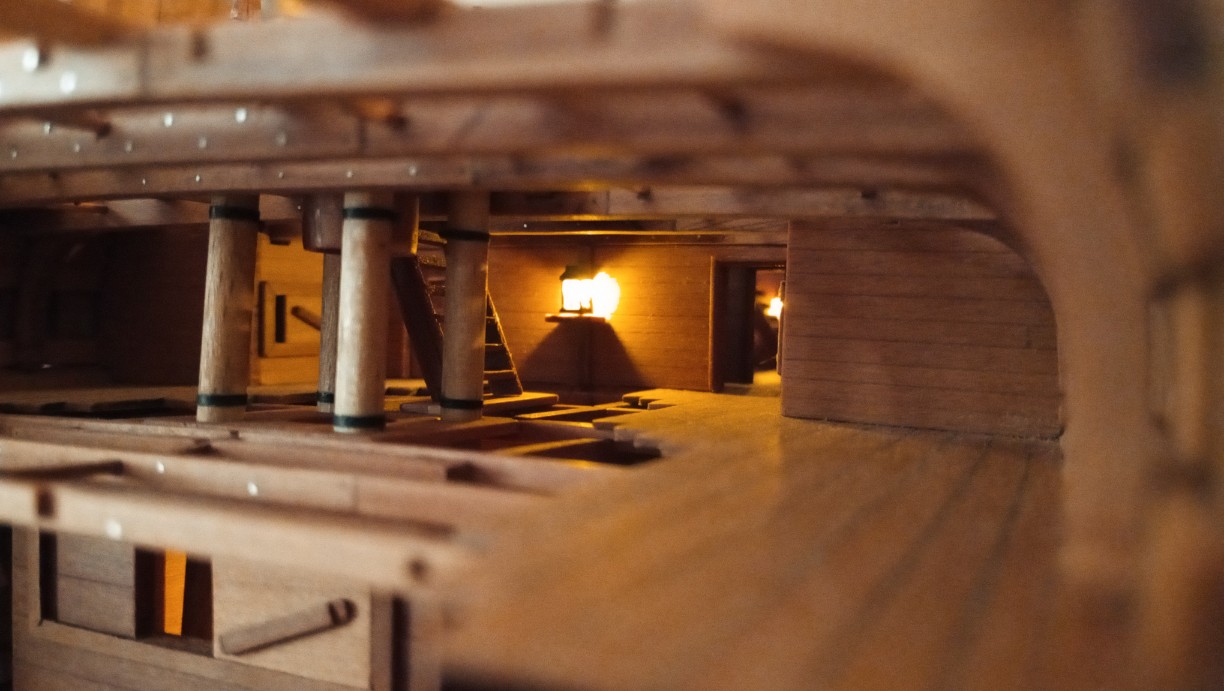

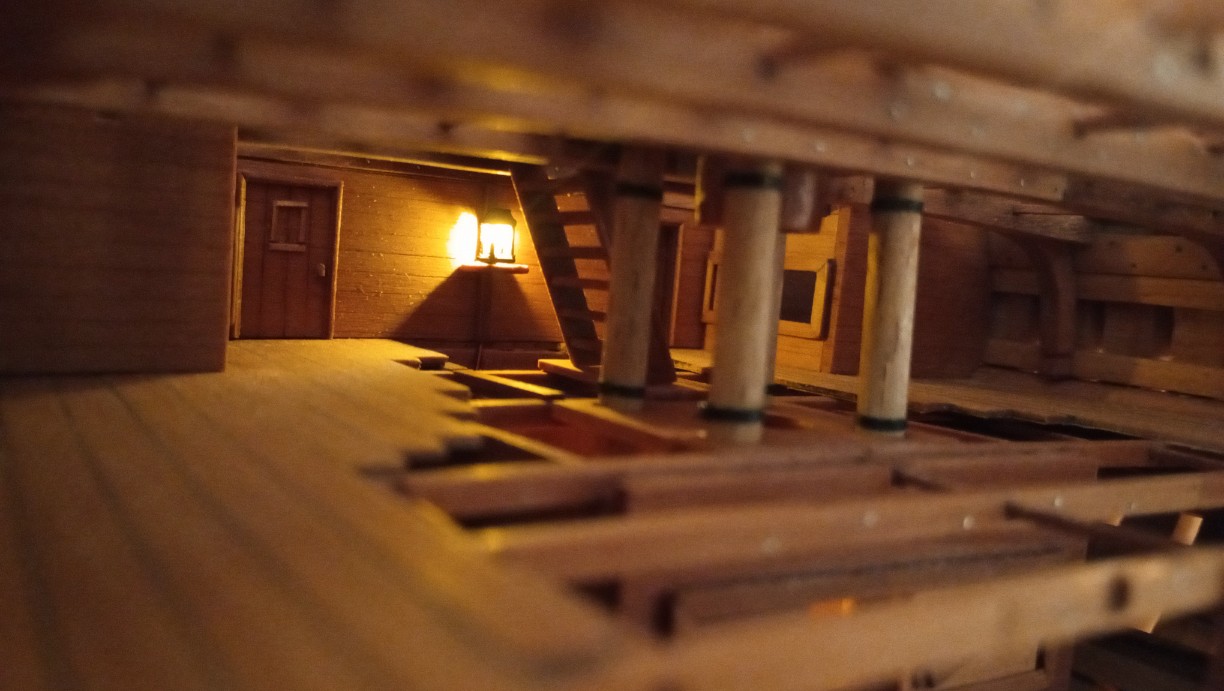

Und die Kajüte bekam ihre 2 Laternchen....

Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

87

Mittwoch, 13. August 2025, 20:11

Hallo zusammen!

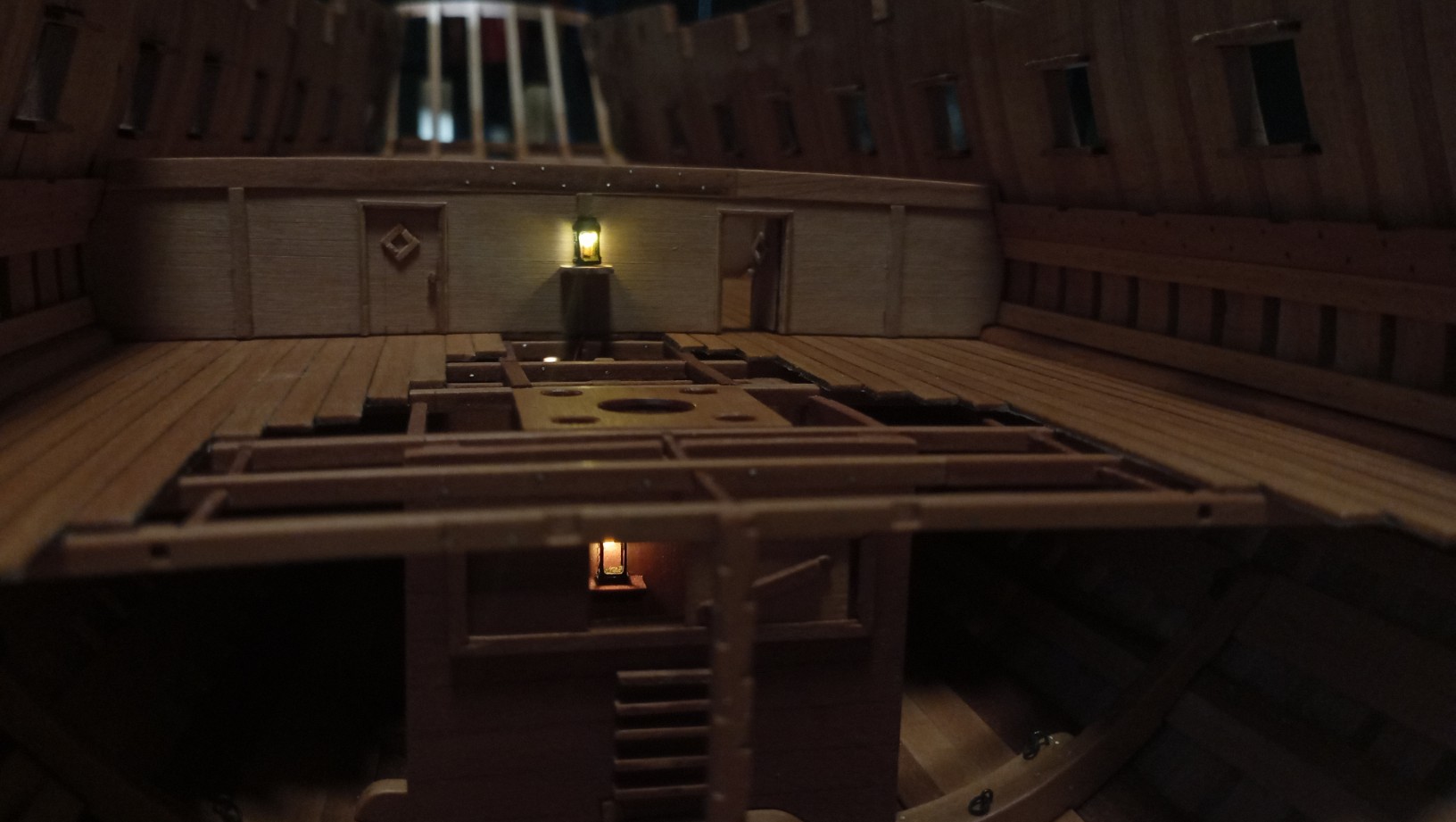

Es wurden noch 2 Laternen gefräst. Eine hatte ich noch als Reserve und somit wurden weitere 3 angebracht.
Bevor ich mit den Knien der Balken weitermachen kann, werde ich die Backbordwand wohl doch noch beplanken. Dazu mehr beim nächsten Update.


Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

88

Samstag, 16. August 2025, 19:19

Hallo zusammen!

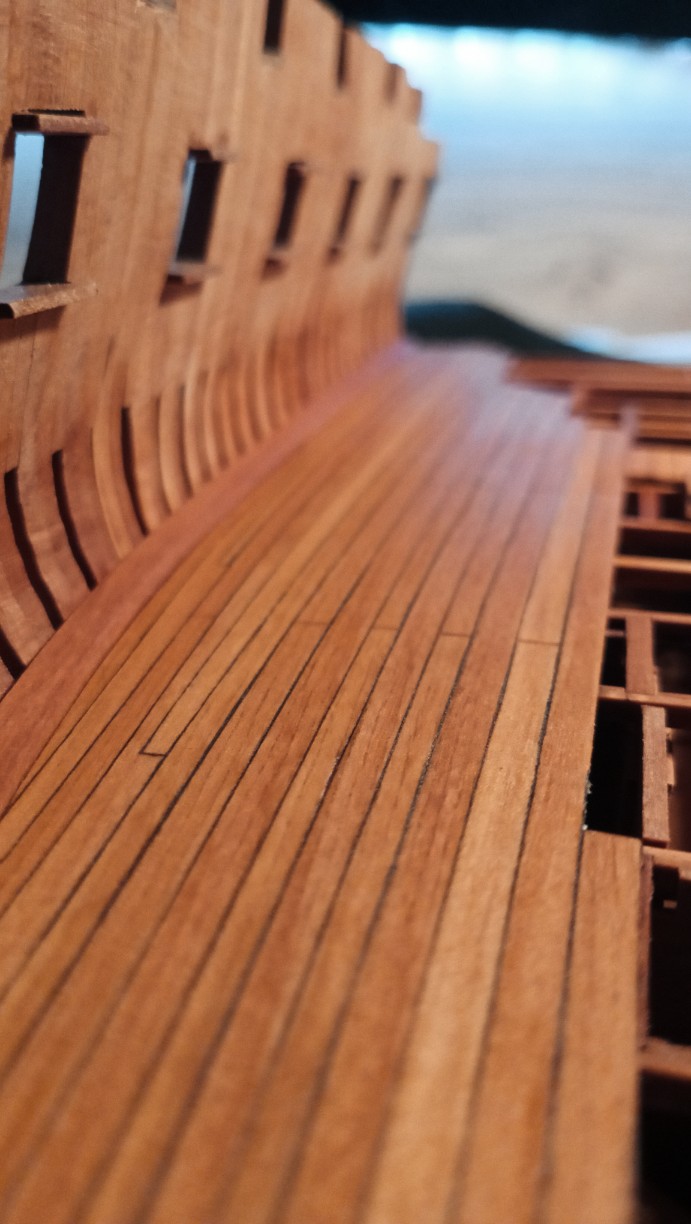

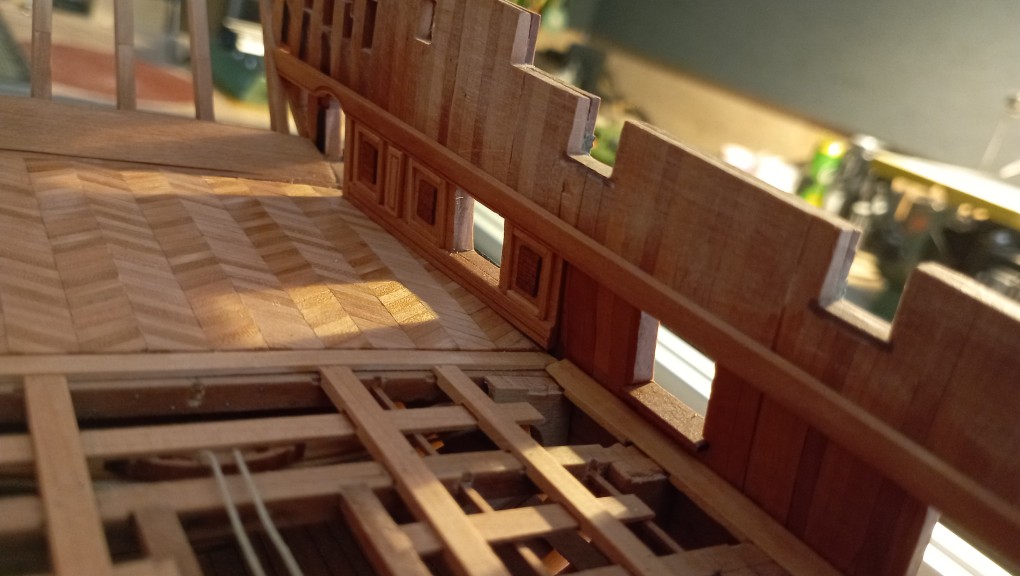

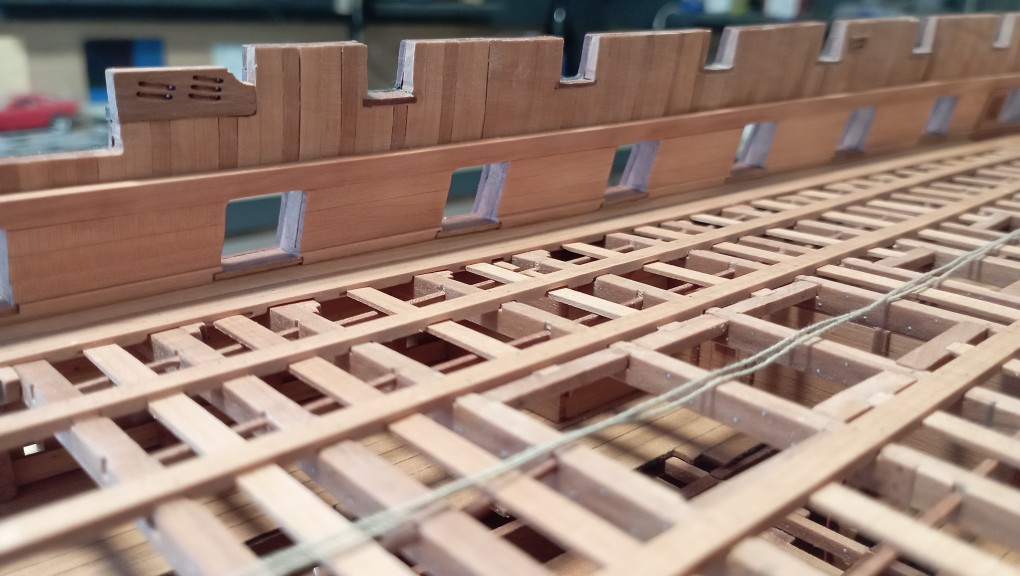

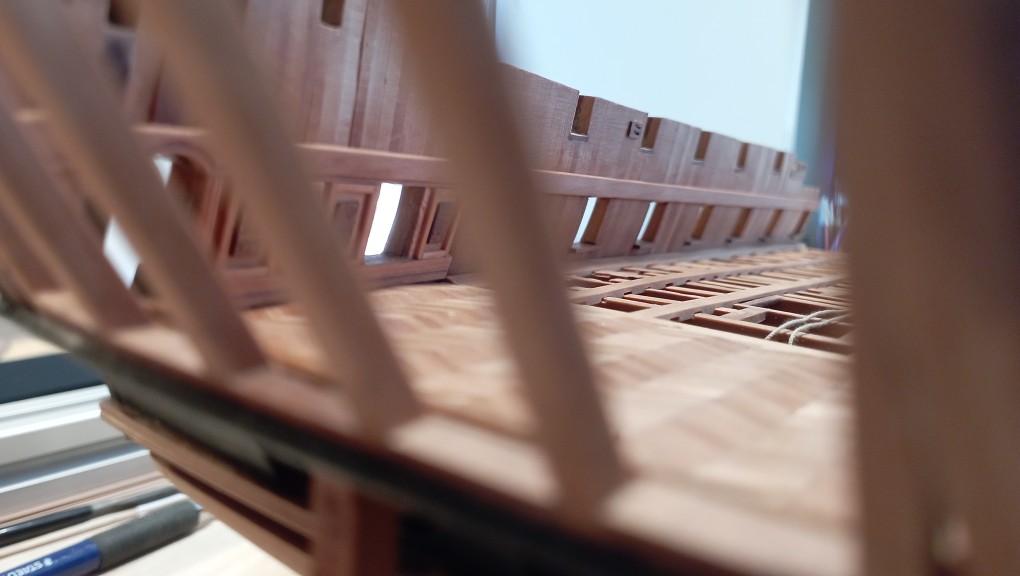

Die Backbordwand bekam ebenso ihre Planken. Somit liegen auch hier die Knie schön auf.

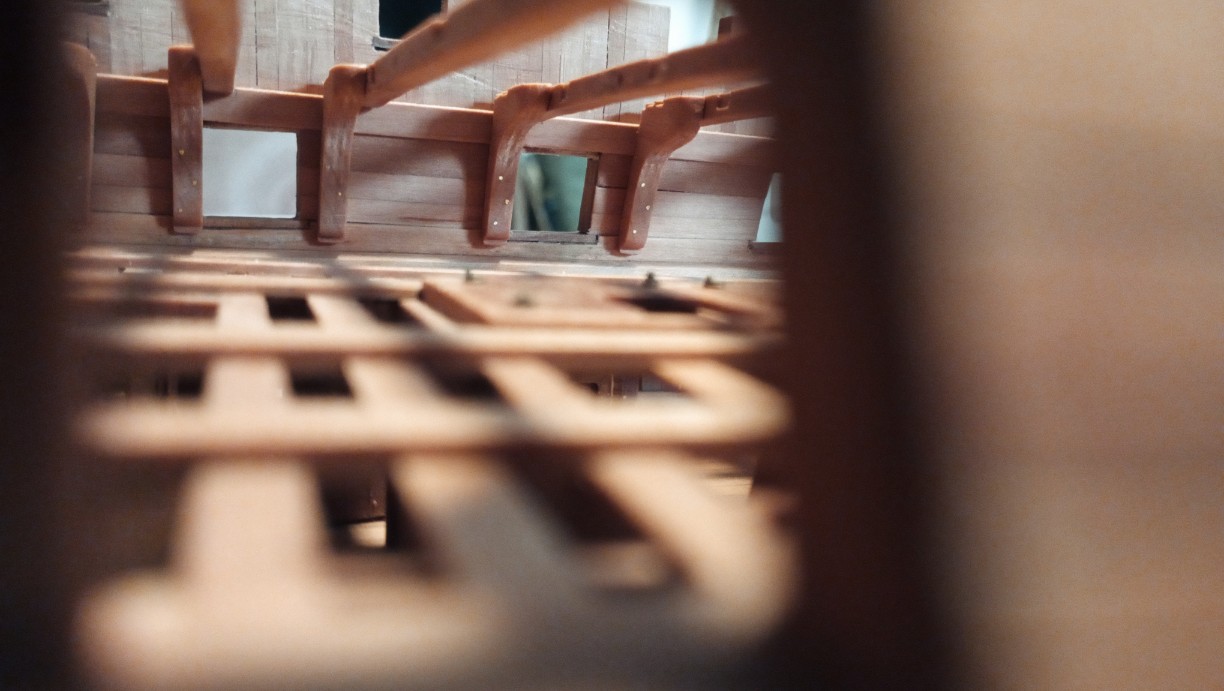

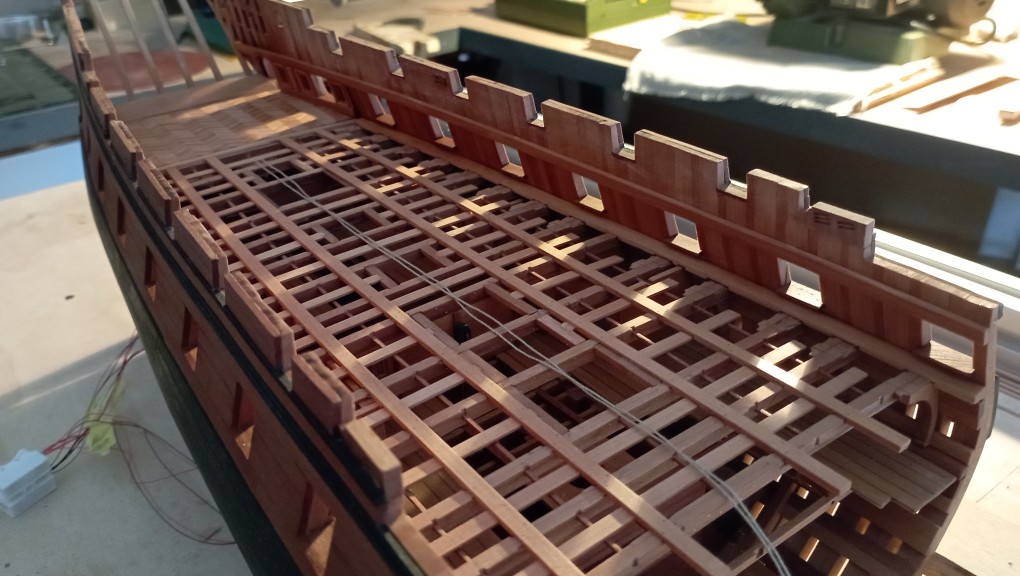

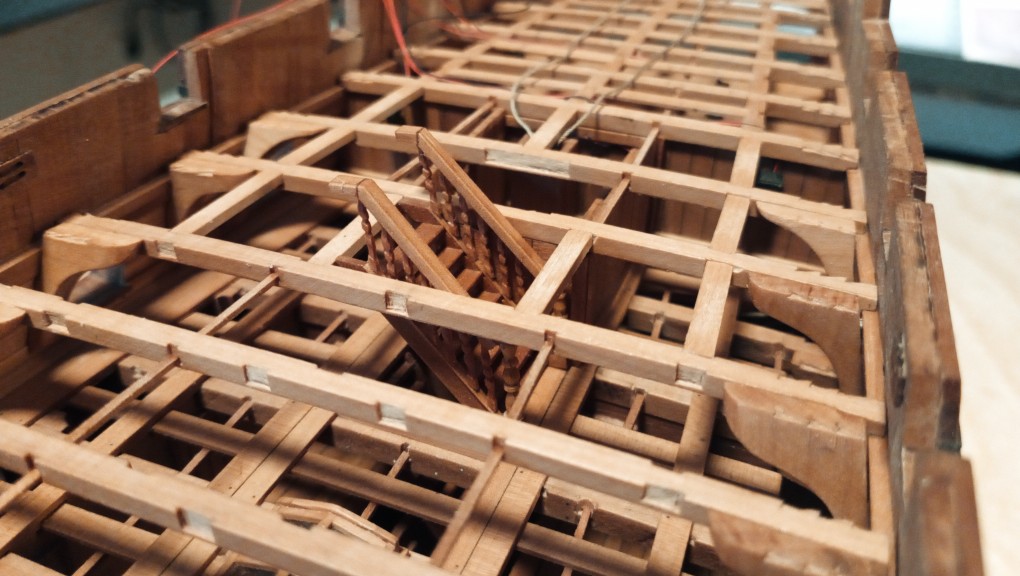

Ansonsten wurde das nächste Balkenwerk mit Knie etc. teilweise fertig.
Bevor dies vollendet wird geht's nun an den größeren Niedergang, Bratspill etc., worauf ich mich schon freue....

Gruß
Andreas

Fertig:
H.M.S Fly 1776 HMS Alert 1777 1:48

Zum Seitenanfang

archjofo

Beiträge: 3 583

Realname: Johann

Wohnort: Münchsmünster

89

Samstag, 16. August 2025, 19:23

Klasse Bilder!

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

Cpt.Barbossa

Beiträge: 429

Realname: Andreas

90

Sonntag, 17. August 2025, 19:17

Hallo zusammen!

Vielen lieben Dank Johann :hand:

Von einem Perfektionisten wie dir ein Lob zu bekommen freut mich umso mehr.

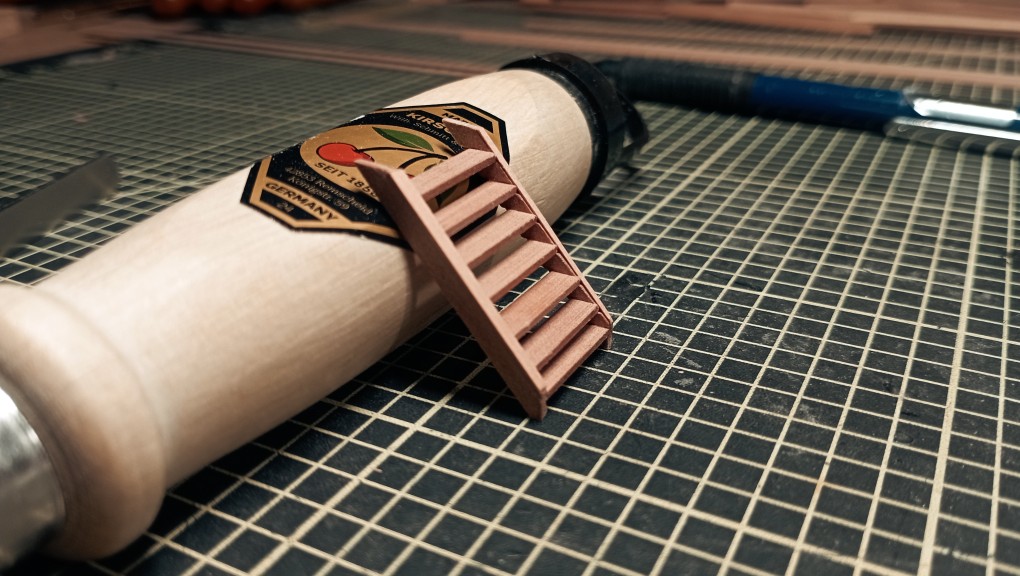

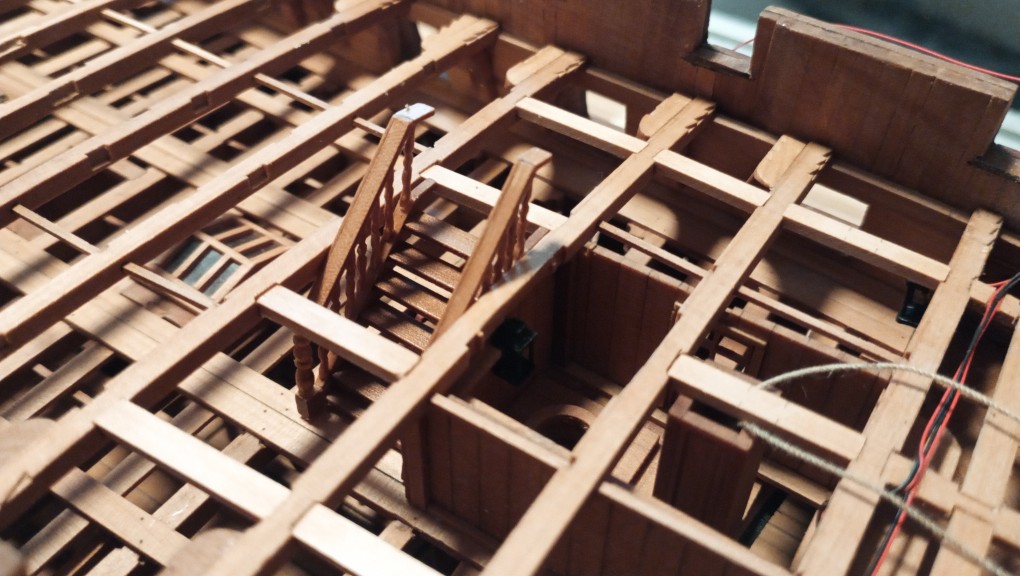

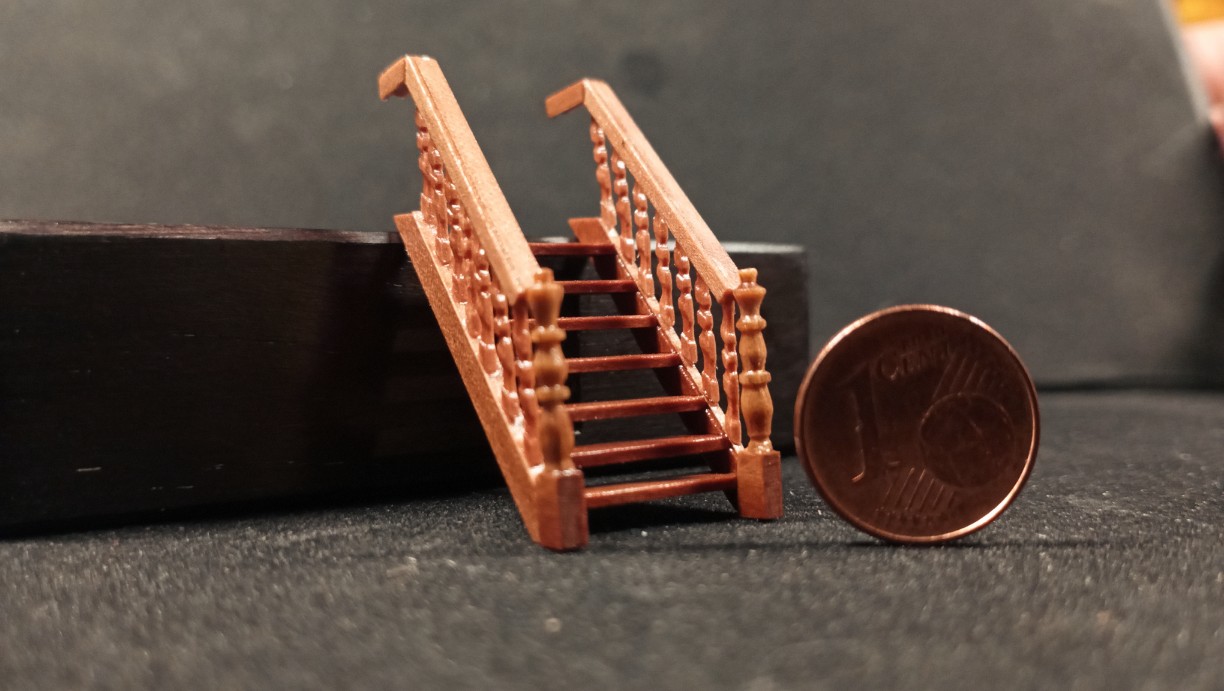

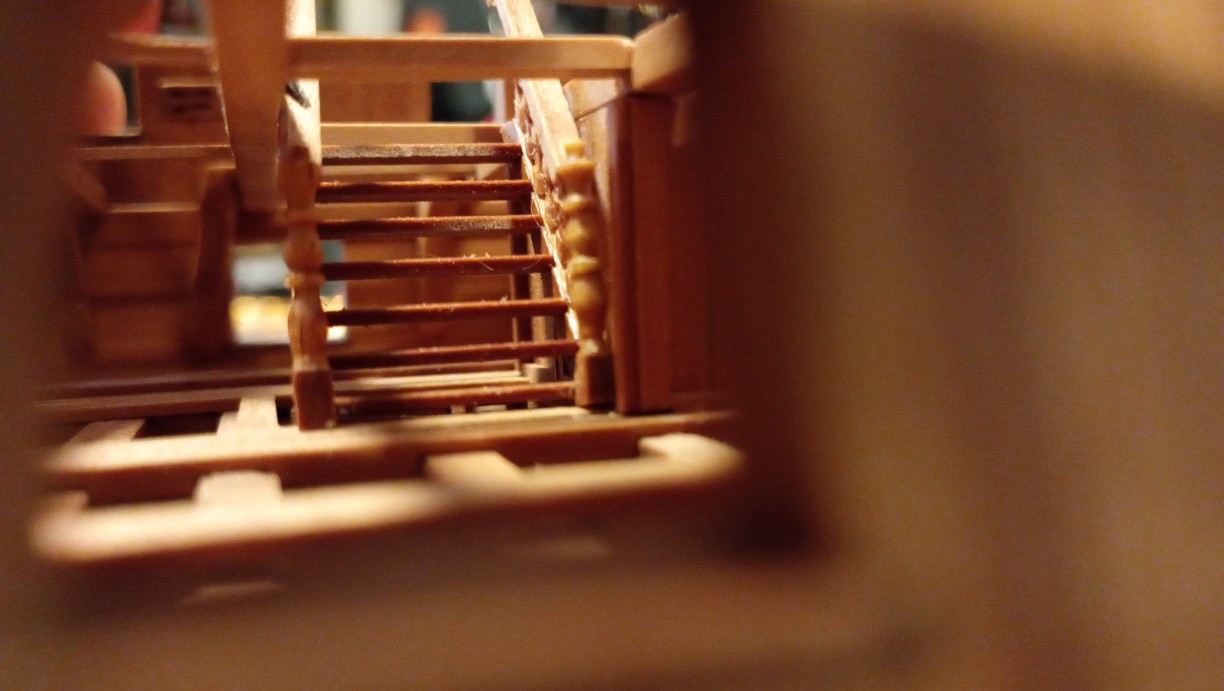

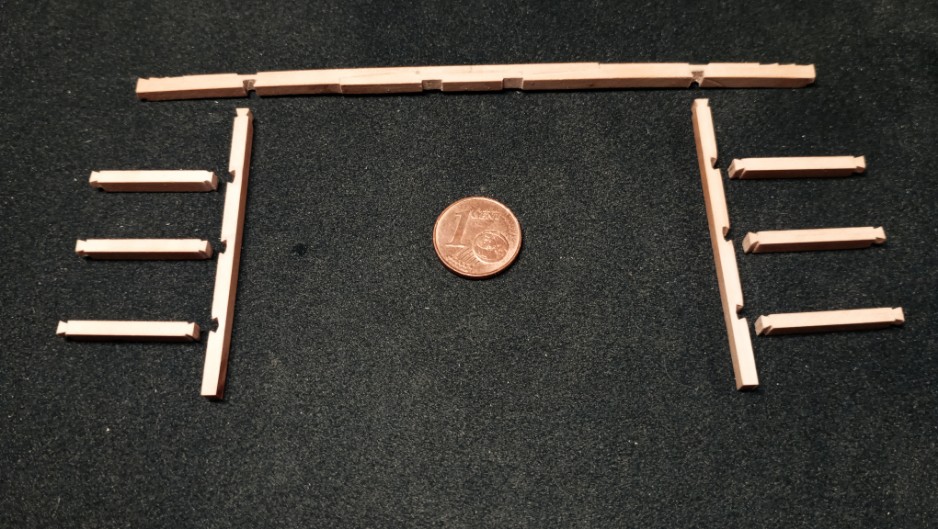

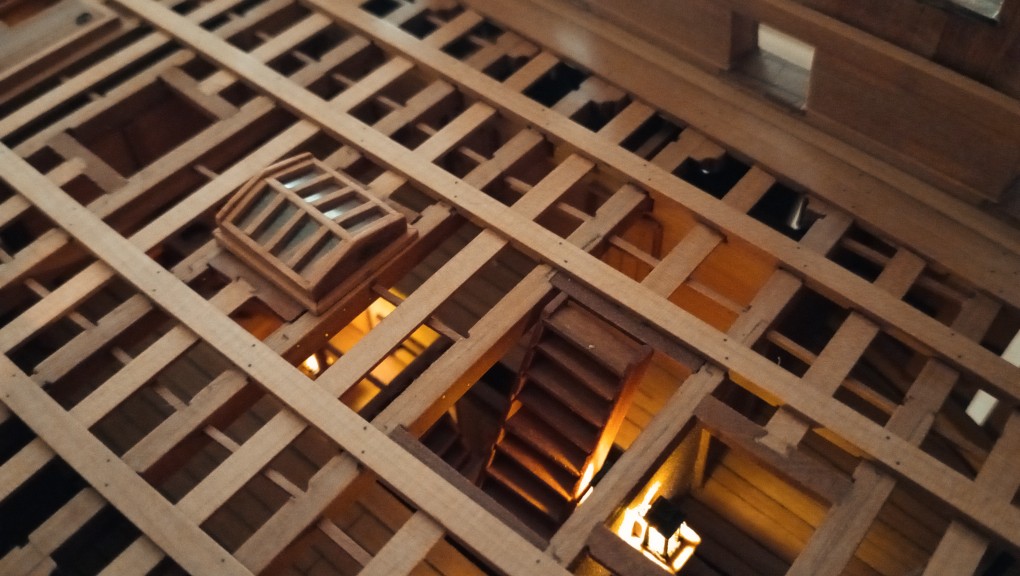

Der Niedergang wurde heute hergestellt.

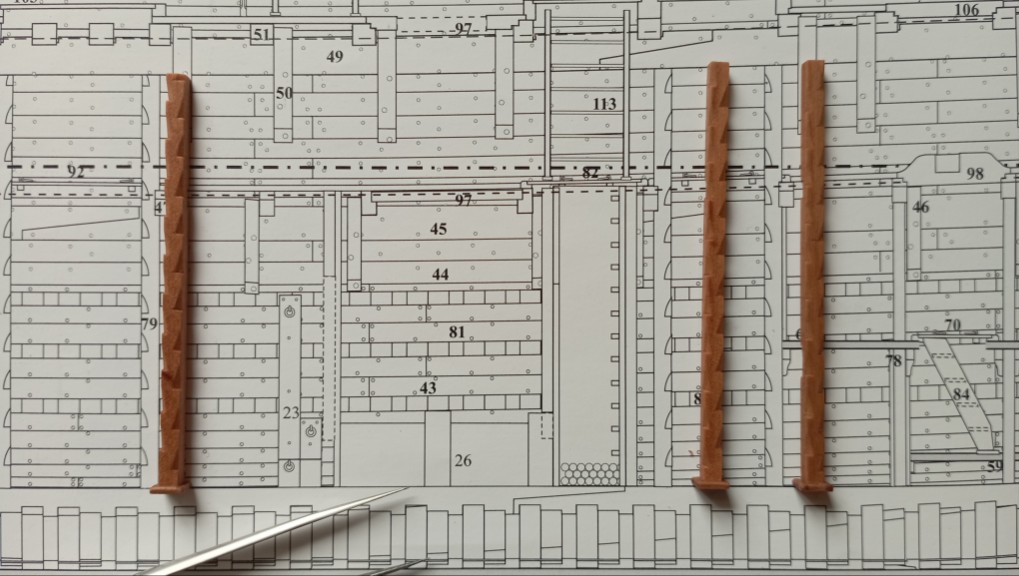

Die 2 Pfosten wurden am Dremel mit Feile und Rasiermesser aus Buchenrundstab hergestellt.

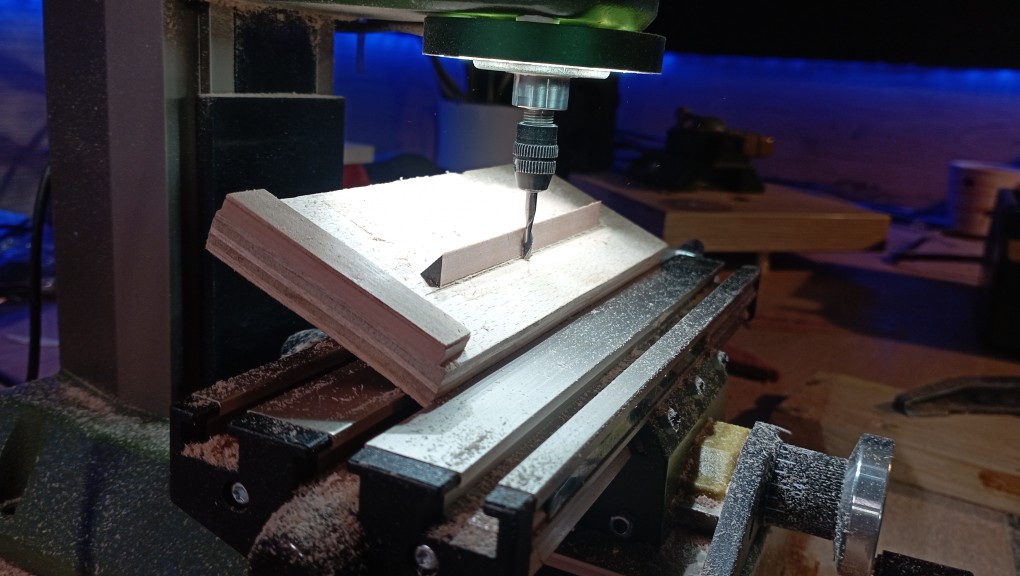

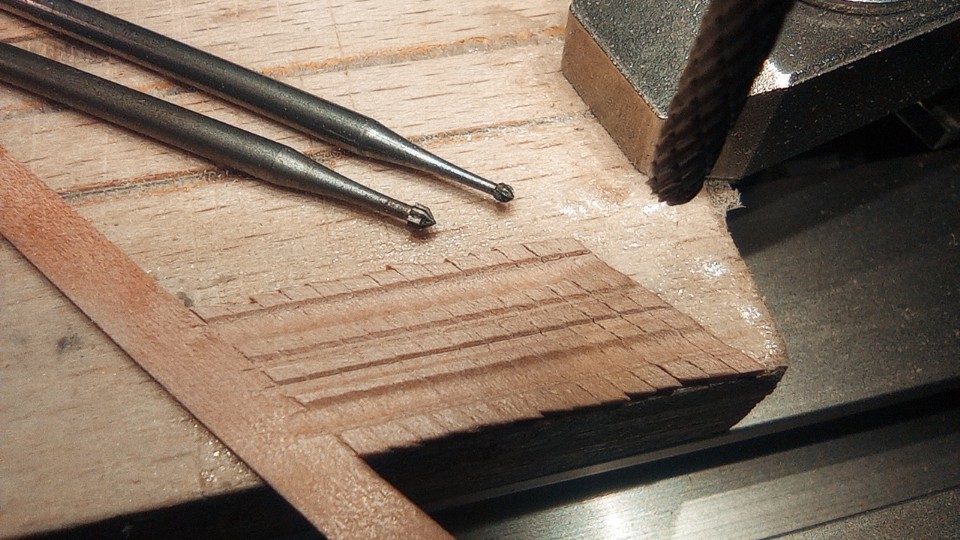

Die Sprossen wurden gefräst. Da man die vierte Seite nicht sieht und die Gefahr groß war, dass sie später brechen habe ich nur die 3 sichtbaren Seiten gefräst.
