Holz: SMS Szent Istvan 1:100

Mittwoch, 13. März 2019, 11:59

Mahlzeit, werte Modellbauer!

Danke Jürgen für den Link, jetzt weiß ich, was noch auf mich zukommt, werde mir das am Abend noch genauer ansehen!

Bei mir ging es weiter mit der Herstellung der Rohteile für die Kasemattengeschütze, ich habe also etwas Späne produziert.

Ursprünglich wollte ich die Druckstücke in den Aufbau setzten, verwarf aber die Idee wieder und baute sie in die Türme ein.

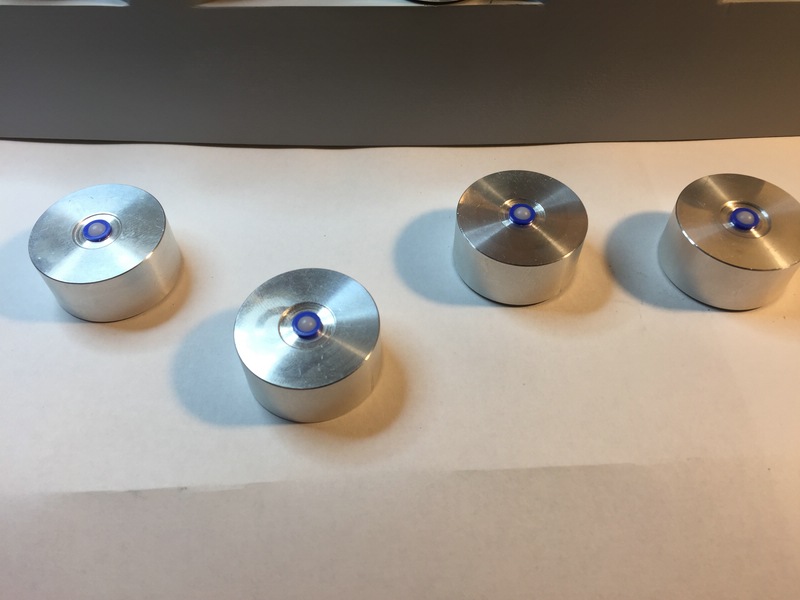

An der Oberseite der Geschütze wurde ein Ausnehmung eingedreht, die eine Unterlegscheibe aus Kunststoff aufnimmt. Unterlegscheibe und Druckstück stehen jeweils 0,3 mm über Geschützboden und Decke,
damit kommt das Geschütz nicht direkt mit der Lackierung in Kontakt und kann geschwenkt werden (die Federkugel rastet in ein 3 mm Loch ein, das in den Kasemattenboden gebohrt wurde)

Zur Abwechslung konnte auch ein wenig Messing verbaut werden.

Schöne Grüße aus Wien

Hofi

Zum Seitenanfang

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

62

Mittwoch, 13. März 2019, 13:40

Servus Hofi
Das macht schon was her ... grundiert und schon glatt wie ein ähm .. Aal :grins:

Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Zum Seitenanfang

Hofi

Beiträge: 738

63

Donnerstag, 14. März 2019, 17:20

Schönen Nachmittag, werte Modellbauer!

Servus Gustav! ähm......Babypopo!

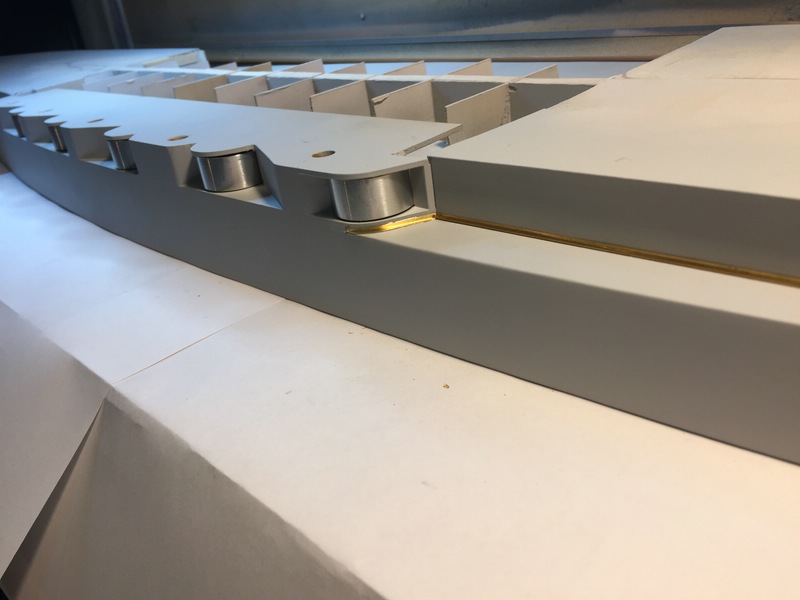

Spaß beiseite, die andere Kasematte wurde eingebaut, Vorgang wie schon beschrieben.

Danach wurde das Deck eingeleimt, was jetzt noch fehlt sind die Teile des Hauptdecks, die direkt über den Kasematten liegen, bin mir noch nicht sicher, ob ich die aus Holz oder Messing machen werde.

Das wars schon wieder!

Schöne Grüße aus Wien

Hofi

Zum Seitenanfang

Hofi

Beiträge: 738

64

Freitag, 15. März 2019, 11:08

Mahlzeit, werte Modellbauer!

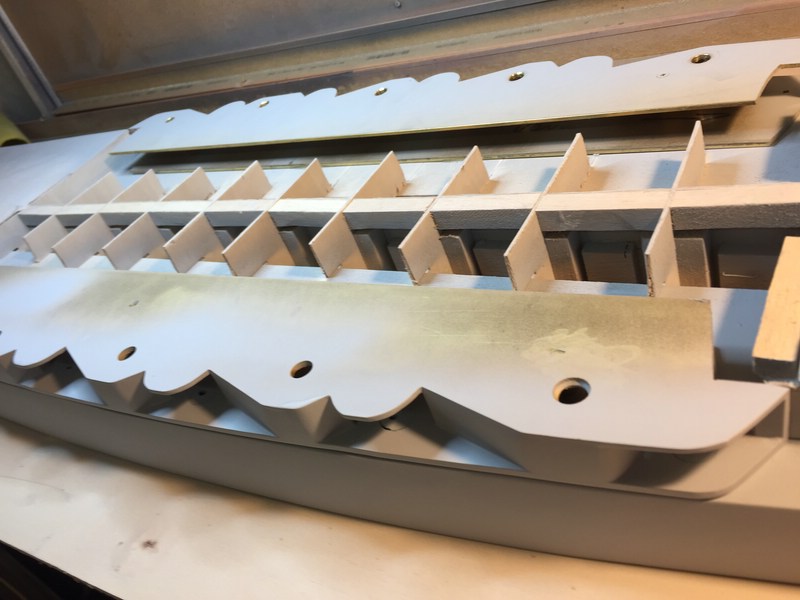

Ich habe jetzt angefangen, die Oberdecks über den Kasematten anzupassen und einzubauen, die eine Seite des Schiffs ist jetzt fertig.

Vor der Montage des Decks bekommen die Kasematten allerdings noch "Vordächer", die ich aus 0,2 mm Polystyrolstreifen geschnitten habe.

Danach das Deck zuschneiden, einpassen, kleben, Spalte verspachteln und grob schleifen.

Danach grundieren, um zu sehen wie es aussieht

Schöne Grüße aus Wien

Hofi

Zum Seitenanfang

Hofi

Beiträge: 738

65

Freitag, 15. März 2019, 20:53

Schönen Abend, werte Modellbauer!

Nachdem ich hier irgendwie ins‘s Leere schreibe, beende ich an dieser Stelle den Baubericht.

Es geht mir hier im wesentlichen nicht darum, Ovationen zu ernten, sondern etwas dazuzulernen!

Nur ohne Resonanz geht das leider nicht!

Schöne Grüße aus Wien

Hofi

Zum Seitenanfang

Ray

Beiträge: 9 636

Realname: Ray

66

Freitag, 15. März 2019, 21:06

Nee Hofi,

so hätte ich Dich jetzt nicht eingeschätzt.
Vor gut einem Monat angefangen, über 3000 Zugriffe, ...zig Meldungen von ehrenwerten Kollegen...
Bisher gibt es eben nichts zu meckern oder besser zumachen.

Mach bitte weiter, und die Zeiten werden kommen, wo Du vielleicht nicht so perfekt bist wie bisher.

Dann können wir vielleicht wirklich helfen.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

67

Freitag, 15. März 2019, 21:44

Servus
Ray hat es schon gesagt ... wäre schade wenn Du uns nicht weiterhin an Deiner István teilhaben lässt

Verbesserungen Posten wo angebracht... hätte nicht gewusst bei was!!
Somit blieb es bei Ovationen, wie du schreibst.
Und jetzt mal unter uns gesagt... lernen müssen wir im Forum das Meiste selbst... durch Lesen von Kollegen die diverse Berichte schon geschrieben haben ... und zu einem speziellen „Bauproblem“ werden sich schon Äußerungen einfinden.
Würde mich auch freuen wenn Du deine Meinung noch änderst...ansonsten lesen wir uns woanders :ok:

Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Zum Seitenanfang

Ray

Beiträge: 9 636

Realname: Ray

68

Freitag, 15. März 2019, 22:01

Wo liest Ihr Euch :nixweis:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

69

Freitag, 15. März 2019, 22:20

Servus Ray
Keine Ahnung... in meinem Baubericht??

Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Zum Seitenanfang

Panzerschubser

Beiträge: 1 400

Realname: Marc

Wohnort: Bad Wildungen

70

Samstag, 16. März 2019, 09:58

Was soll das dann jetzt? Du zeigst doch hervorragende Arbeiten hier. Wenn niemand was dran auszusetzen hat, wo sollen dann Vorschläge oder Kritik herkommen?
Also: Weitermachen :five:

Ob groß oder klein, ob arm oder reich. Vor einem Lauf sind alle gleich :pinch:

Ich unterstütze die Sammelaktion zugunsten der Familie von Markus Haar (Forumsname: Markus Vondy).

Klick diesen Link: https://gofund.me/5b139131

Zum Seitenanfang

Hofi

Beiträge: 738

71

Dienstag, 19. März 2019, 15:41

Schönen Nachmittag, werte Modellbauer!

Sicher berichte ich weiter, dazu macht`s mir zuviel Spaß!

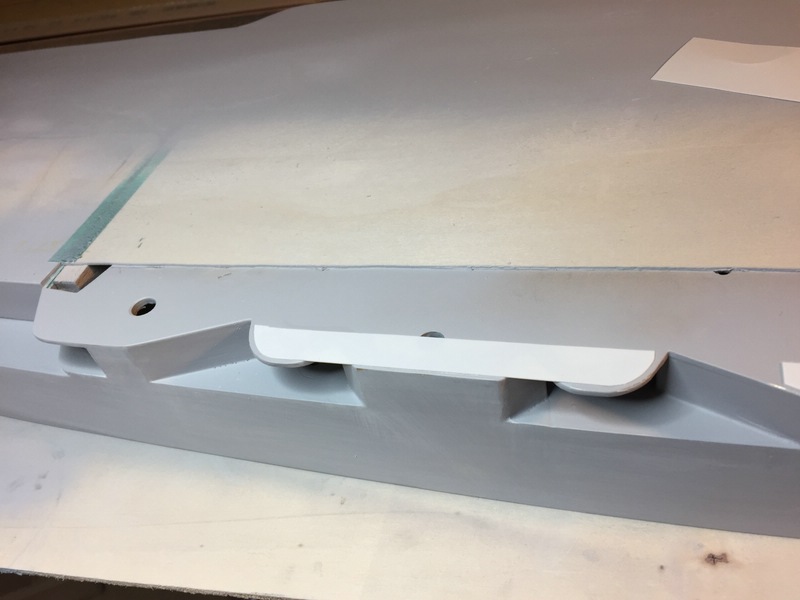

Die andere Kasematte wurde fertiggestellt, der Vorgang ist wie vorher, ich zeig trotzdem die Bilder.

"Vordächer" montieren

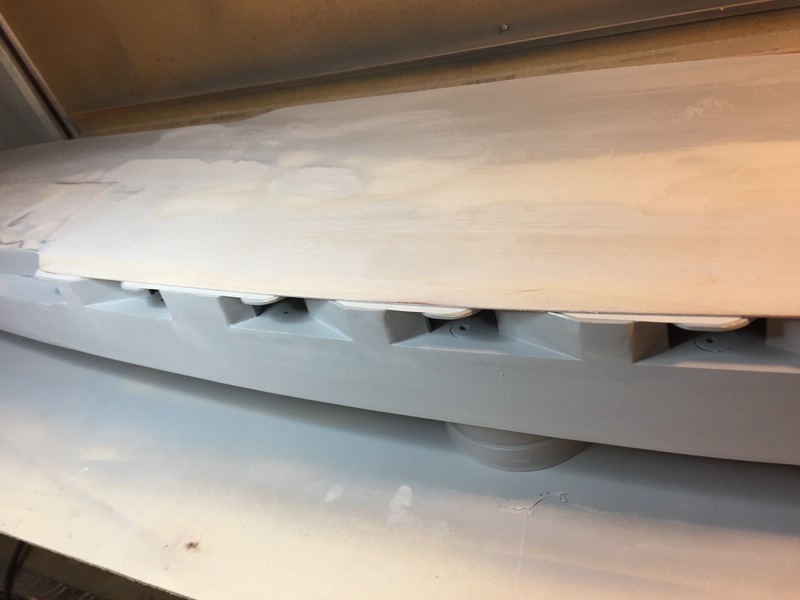

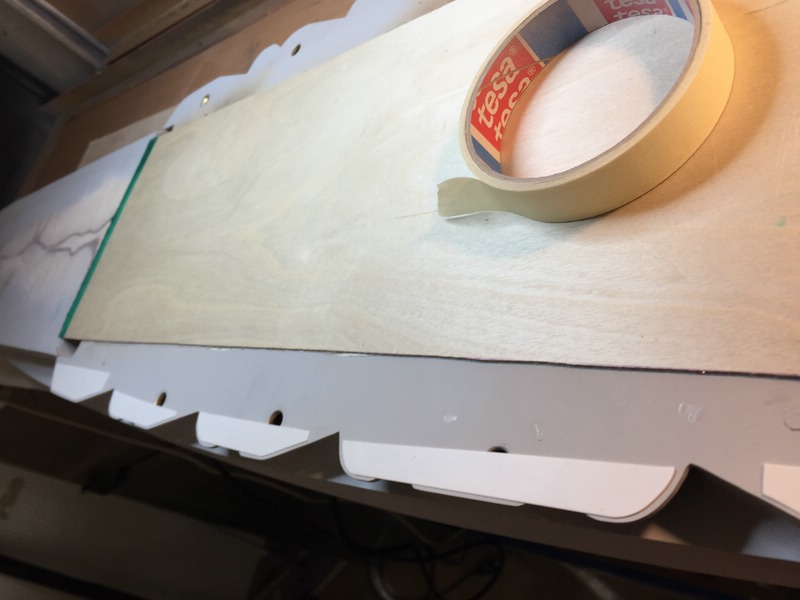

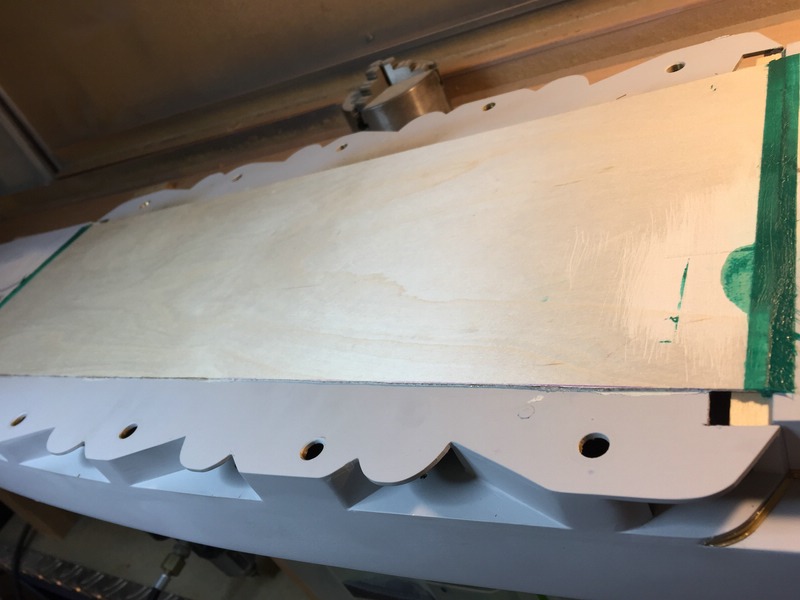

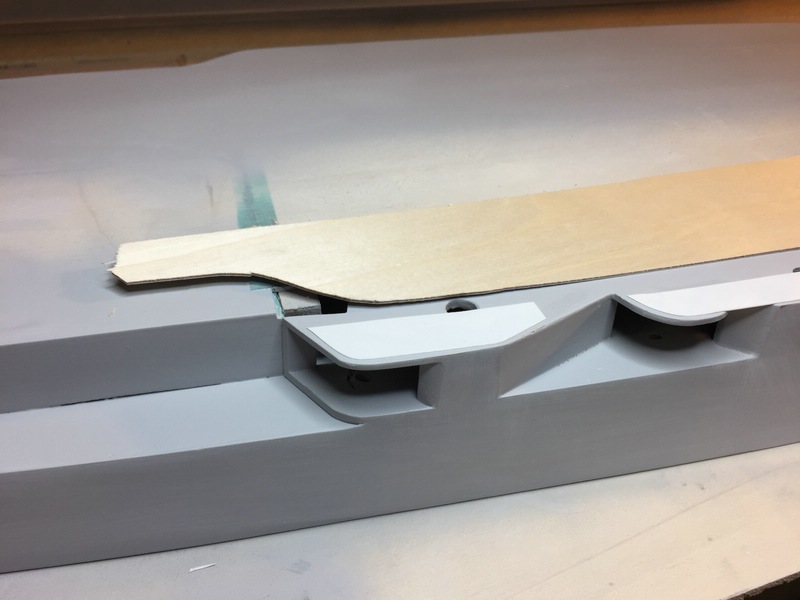

Oberdeck zuschneiden, einpassen und kleben

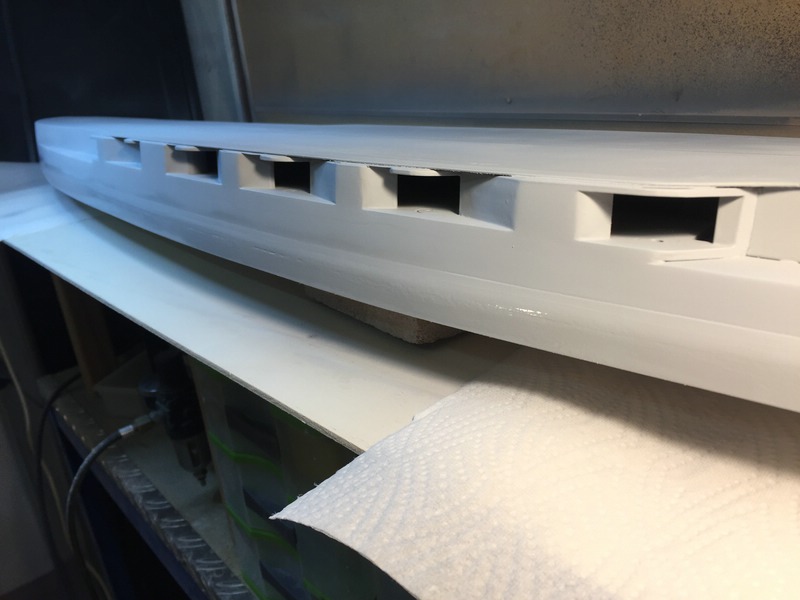

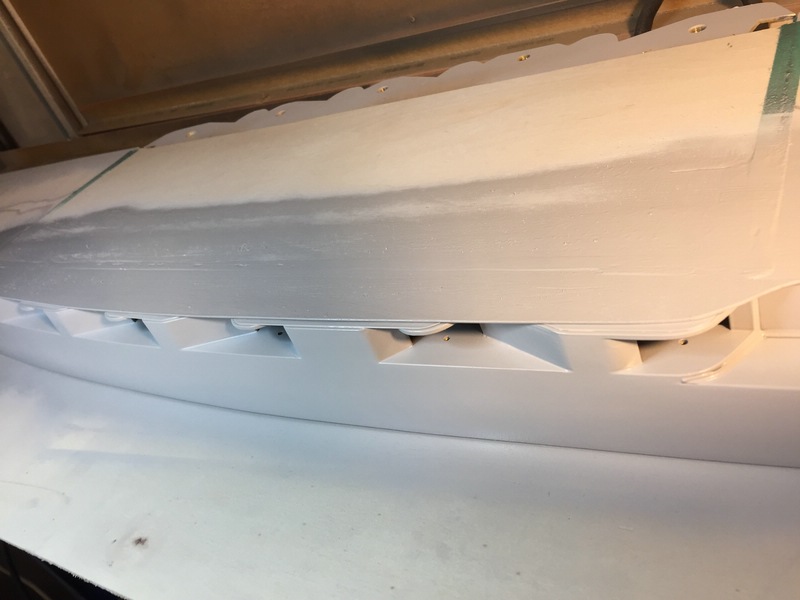

fertig montiert, gespachtelt und grundiert; zu meiner Zufriedenheit ist das Deck durchgängig eben und hat keine Beulen oder Dellen

Damit ist dieses recht aufwändige Thema erledigt. Was jetzt noch fehlt, ist der Panzerschutz. Ich zeige hier 2 Fotos aus Friedrich Prasky´s Buch "Die Tegetthoff-Klasse"

Der Panzerplan der Tegetthoff - Klasse

und der Querschnitt durch den Hauptspant

Hier sieht man, wie der Panzerschutz gleichmäßig von 180 mm auf 280 mm Stärke zunimmt, es gibt also eigentlich keine "Absätze", ein einfaches aufkleben einer 1 mm Leiste wäre falsch.

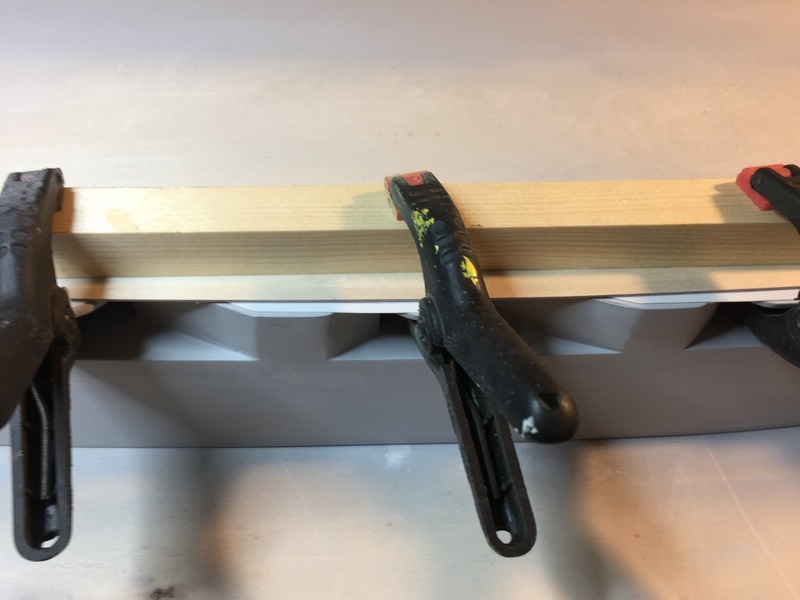

Zuerst habe ich die Höhe angezeichnet und dann eine Endleiste 5 mm x 1,5 mm aufgeklebt, alleine dadurch ist ein fließender Übergang der verschiedenen Panzerstärken möglich.

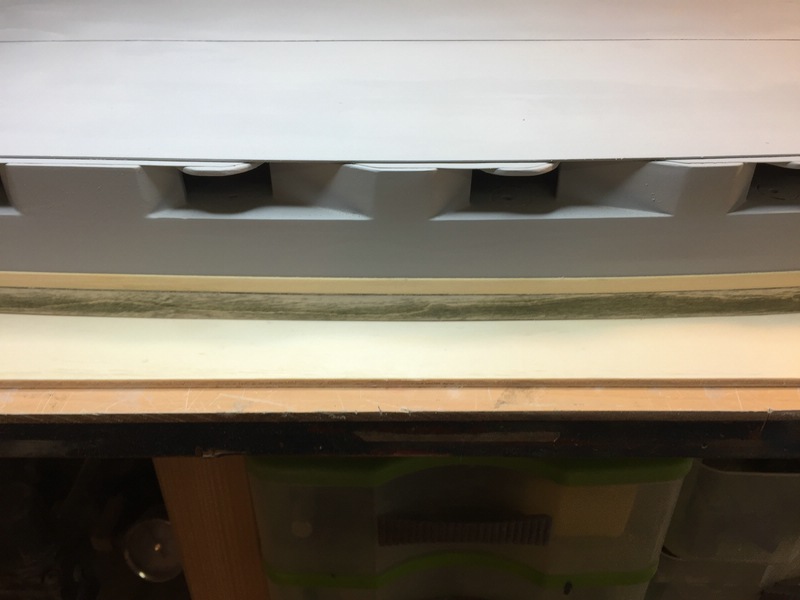

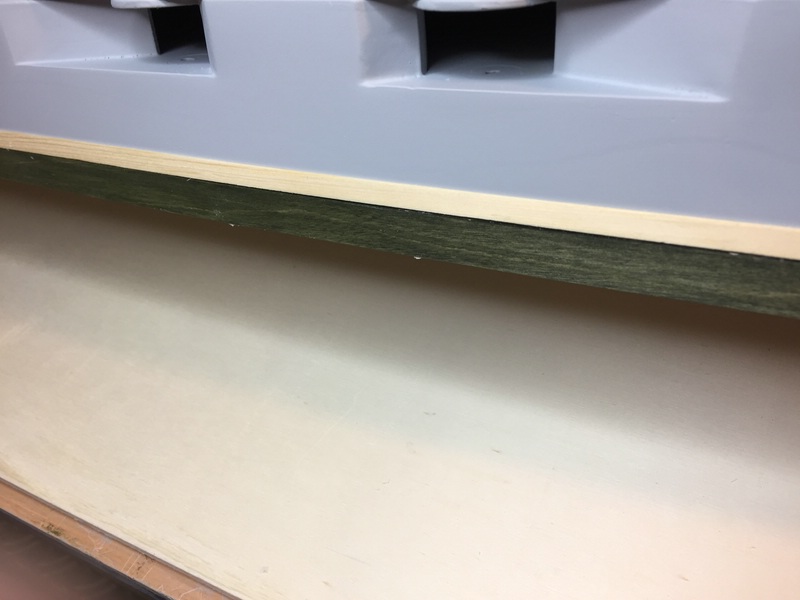

Die Panzerung aus 1mm Flugzeugsperrholz, mit einer "Kontrollfarbe"

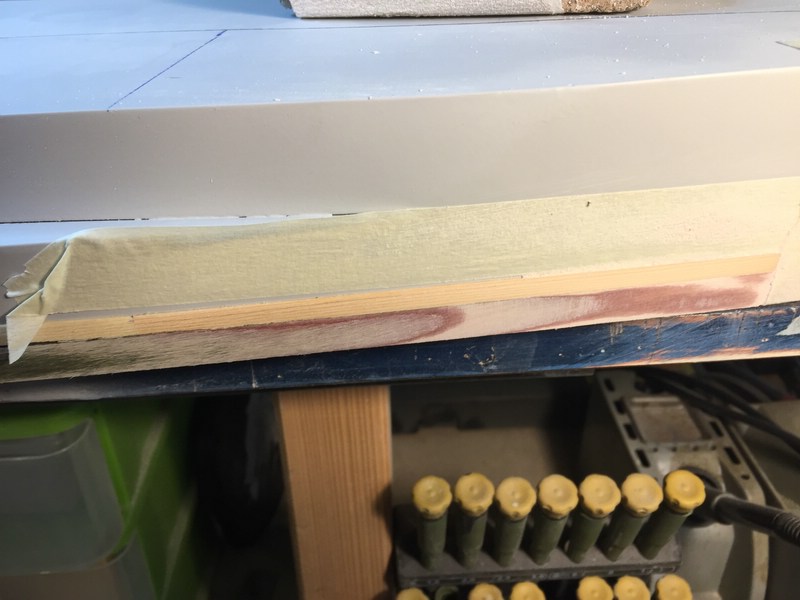

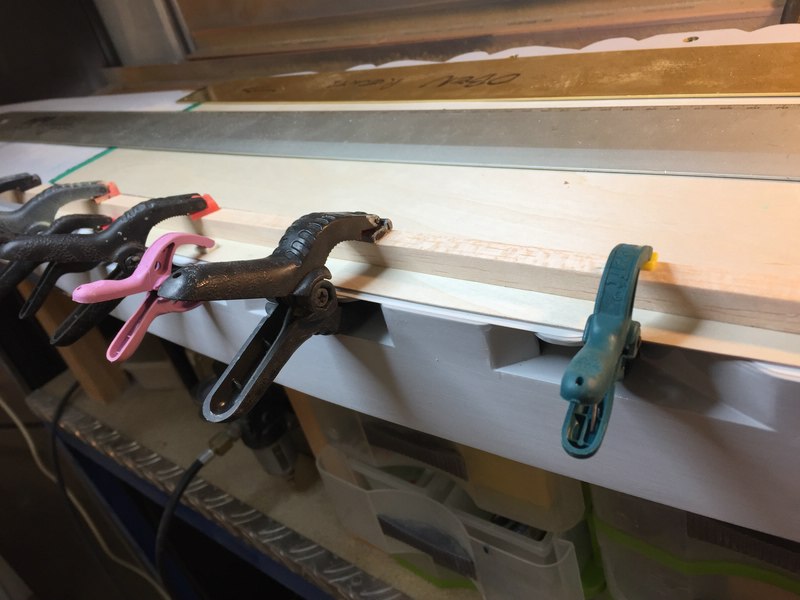

Die Leisten montieren, dann kann man das Übermaß von 0,5 mm der Endleisten abschleifen (wie gesagt, die Farbe dient zur Kontrolle)

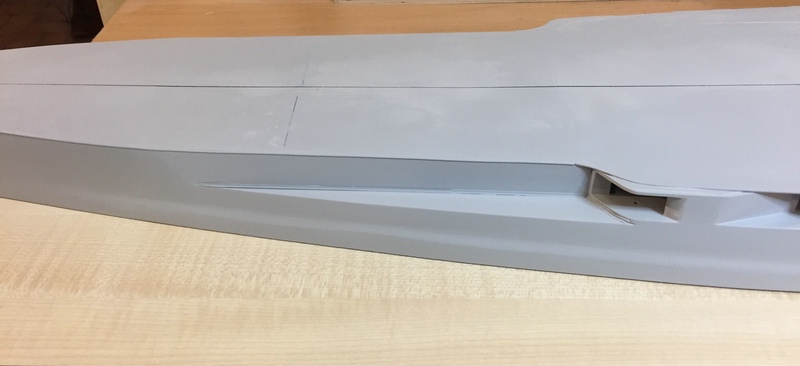

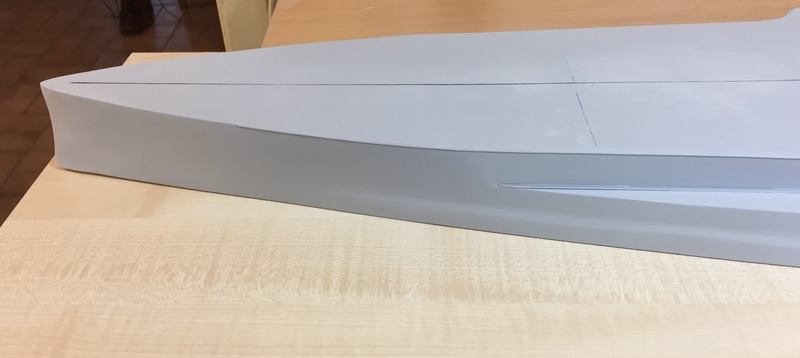

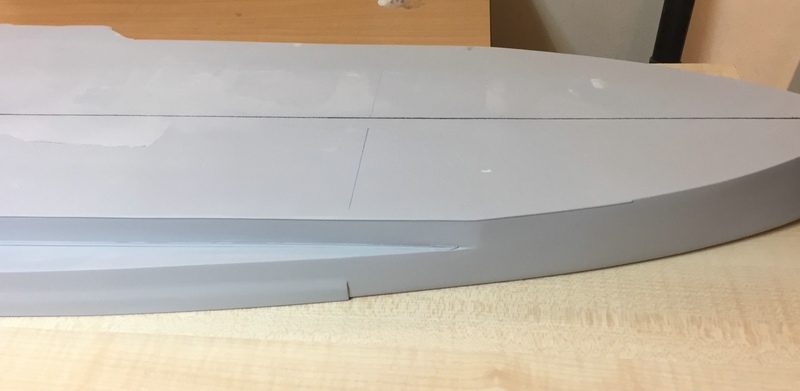

Richtung Bug läuft die 280 mm Panzerung gleichmäßig aus

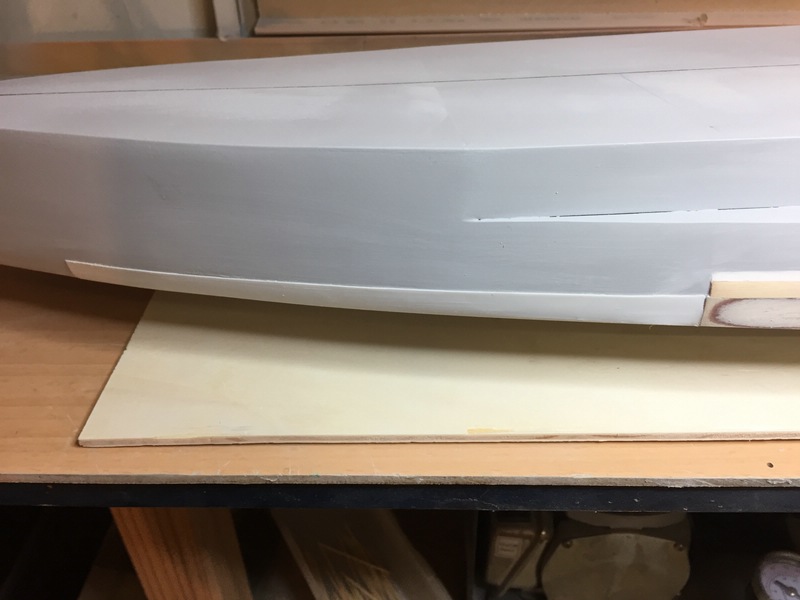

Auch am Heck gibt es eine Zusatzpanzerung, hier aus 0,3 mm PVC

Nach ein wenig schleifen und verspachteln kann grundiert werden

Es gibt noch Fehler die korrigiert werden müssen, dass ist aber keine Hexerei.

Gestern kam eine Lieferung:

Auf das freu ich mich schon!

Schöne Grüße aus Wien

Hofi

Zum Seitenanfang

Lars Schanz

Beiträge: 257

72

Dienstag, 19. März 2019, 17:40

Hallo Hofi,
Schön, dass es weitergeht! Hast Du schon eine Idee, wie Du die Kalfaterung des Decks darstellen willst?
Viele Grüße
Lars

Zum Seitenanfang

Golfkilo

Beiträge: 3 583

Realname: Jochen

Wohnort: Gladbeck

73

Dienstag, 19. März 2019, 17:54

Mahlzeit!

Die getäperte Panzerung gefällt mir sehr, ein unauffälliges, aber wichtiges Detail.

Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Zum Seitenanfang

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

74

Dienstag, 19. März 2019, 18:58

Super Hofi,
… auf das Weitermachen habe ich gehofft... :ok:

Sonst wäre ich ja alleine hier unter den vielen deutschen Kollegen... :lol:

Nun, ich habe wieder nichts zu kritisieren... Alles was Du machst hat Hand und Fuß!! …
Frage: Welchen Spachtel verwendest Du ? 2K?
Freu mich auf weitere Updates....
Gruß, Gustav

Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Zum Seitenanfang

Ray

Beiträge: 9 636

Realname: Ray

75

Dienstag, 19. März 2019, 19:21

Hallo Hofi,

schön, dass es weitergeht.
Gustav hat ja alles schon gesagt.

Die Panzerung machst Du natürlich profihafter als ich damals bei meiner "Spee" :ok:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Hofi

Beiträge: 738

76

Mittwoch, 20. März 2019, 07:53

Morgen, werte Modellbauer!

Herzlichen Dank an alle!

Servus Lars: ich habe noch keine Ahnung!

Grüße

Hofi

Zum Seitenanfang

Hofi

Beiträge: 738

77

Donnerstag, 21. März 2019, 14:05

Schönen Nachmittag, werte Modellbauer!

Der Rohbau ist geschafft! Kein Schleifen mehr, kein Spachteln mehr!

Jetzt geh ich mal die Werkstätte putzen.

Was jetzt kommt, kann man Anhand dieser Aufnahme erahnen. Jetzt mach ich Löcher in den Rumpf!

Schönen Nachmittag aus Wien

Hofi

Zum Seitenanfang

Haplo 08

Beiträge: 33

Wohnort: Oberbayern

78

Donnerstag, 21. März 2019, 17:27

Griass Di, Hofi

Bin sehr froh, dass Du mit dem Bericht weitermachst, wäre jammerschade gewesen, diesen hochspannenden und interessanten Bau nicht mehr
weiterverfolgen zu dürfen. Du scheinst mir hier zum "Archjofo des Schlachtschiffbaus" zu werden, es ist jedenfalls grosse Klasse, was du uns
bisher gezeigt hast.

Zur Kalfaterung der Decksplanken: versuch´s doch mal, mit Wachsmalkreide die Kanten zu schwärzen, geht besser als mit Bleistift und zieht nicht
ein wie Farben oder Filzstift. Das Deck anschliessend nicht schleifen (da besteht die Gefahr, das das verschmiert), sonder mit einer Ziehklinge abziehen.

Gruss aus dem Bayernland
Andreas

Gern hangl´d i am Grosstoppnant, wann i mit meiner Wamp´n kannt

Gruss Andreas

Zum Seitenanfang

Ray

Beiträge: 9 636

Realname: Ray

79

Donnerstag, 21. März 2019, 18:50

Sieht prima aus, Hofi!
Der Rohbau ist geschafft! Kein Schleifen mehr, kein Spachteln mehr!

Zitat

Der Rohbau ist geschafft! Kein Schleifen mehr, kein Spachteln mehr!

Jetzt kommt das, was Spaß macht.

Bei meiner Spee habe ich die Kalfaterung mit weichem Bleistift gemacht.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

80

Donnerstag, 21. März 2019, 21:43

Servus Hofi
... der Rumpf ist wie aus einem Guss :ok:

Kennst du eigentlich das Vollmetallmodell aus dem Web? Wenn nicht google die István.. kommt gleich bei den Bildern... man sieht dort sehr gut die Details da unlackiert.

Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Zum Seitenanfang

feuermann6147

Beiträge: 8 957

Realname: Ingo

Wohnort: Tamm

81

Freitag, 22. März 2019, 08:46

Moin Hofi,

Zitat von »Hofi«

Was jetzt kommt, kann man Anhand dieser Aufnahme erahnen. Jetzt mach ich Löcher in den Rumpf!

Ich kann mich noch an den Bau meines 1:30 Schnellboot Tiger-Klasse erinnern, da hat man endlich den Rumpf so wie man ihn haben will, glatt und grau, und dann macht man doch wieder Löcher rein... :abhau:

Ansonsten schließe ich mich Gustav an: [...] "wie aus einem Guss" [...], einfach toll :ok:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

doc raven

Beiträge: 180

Realname: Dietmar

Wohnort: Schlämmercity

82

Freitag, 22. März 2019, 12:51

bin gerade erst auf den Bericht gestoßen, Wahnsinn was einige Leute für Ideen haben und wie gekonnt sie das umsetzen :ok:

LG

Dietmar

Zum Seitenanfang

Hofi

Beiträge: 738

83

Freitag, 22. März 2019, 13:50

Schönen Nachmittag, werte Modellbauer!

Danke für das Lob, dass spornt an!

Hallo Andreas, Grüße nach Bayern! Danke, aber um die Bauqualität von archjofo zu erreichen, bedarf es noch einiger Übung! Zu deinem Tipp der Kalfaterung, ebenfalls danke, ich werde wohl ein paar Musterstücke ausprobieren, um die passende Methode herauszufinden.

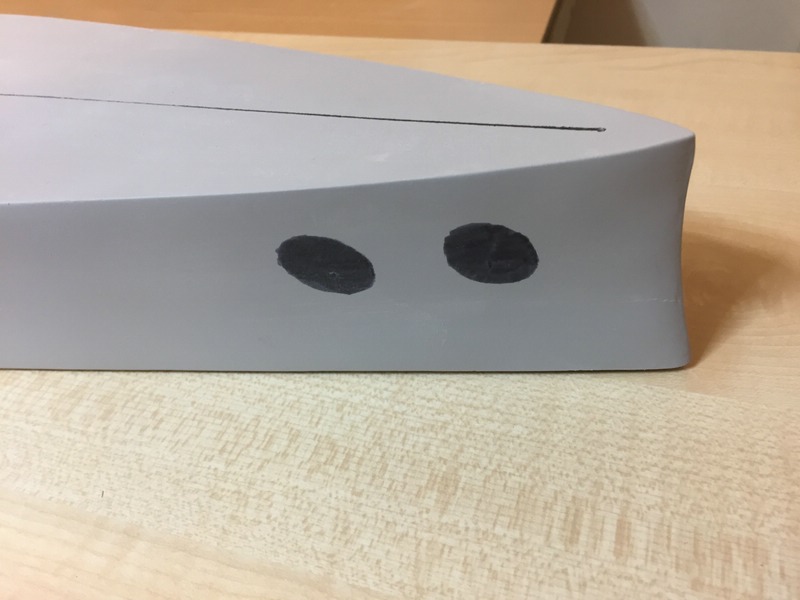

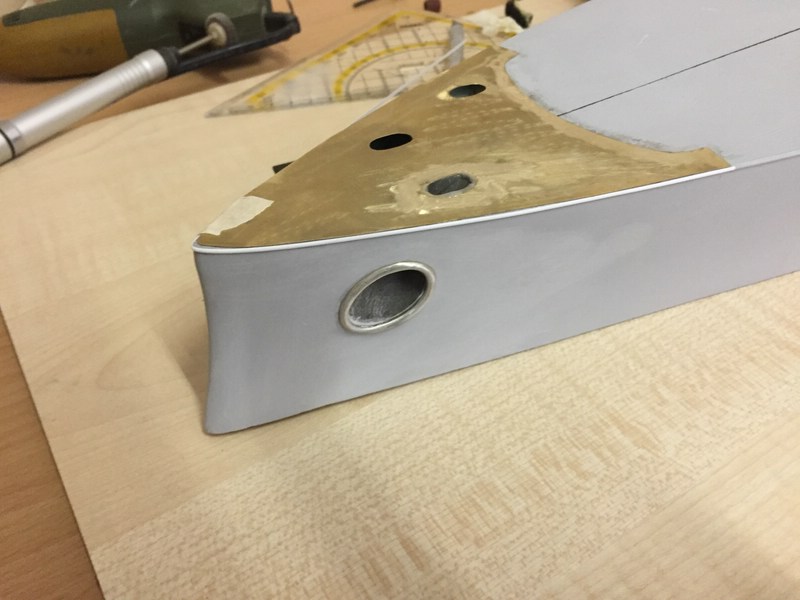

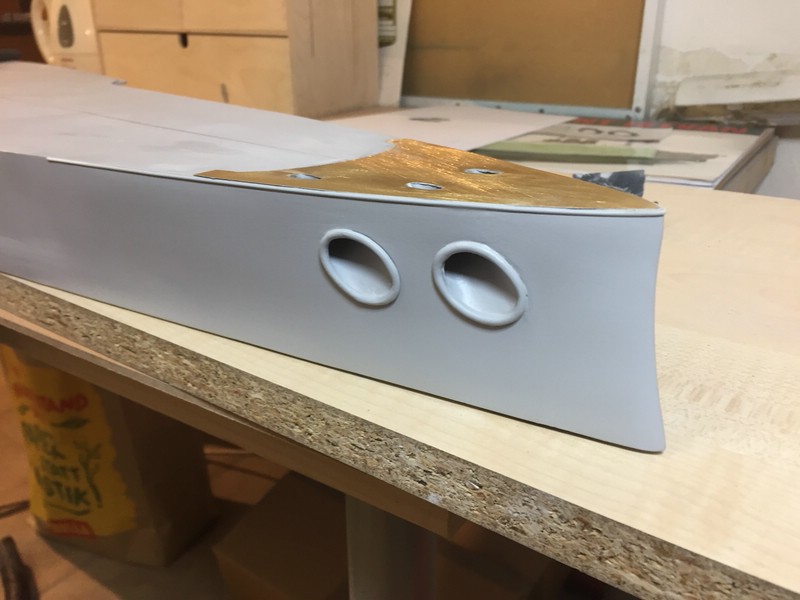

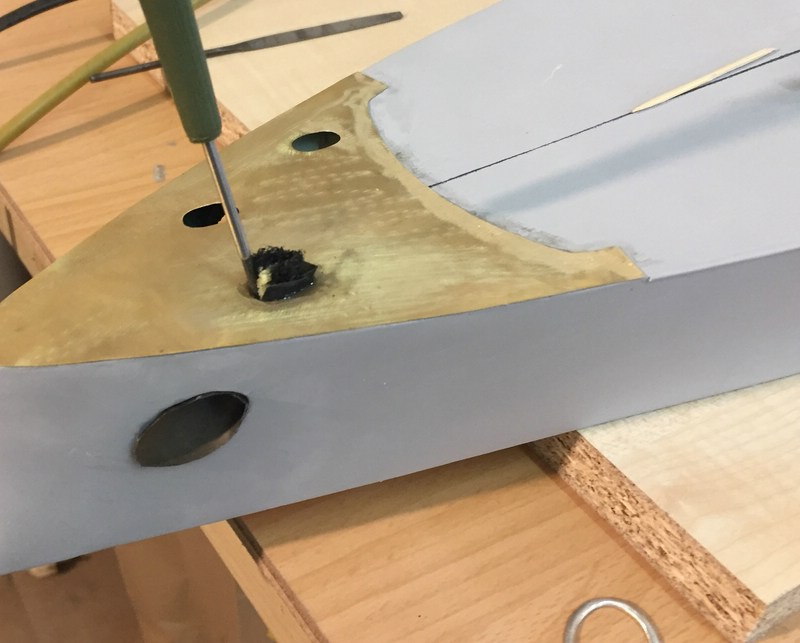

Zwischenzeitlich habe ich zur Bohrmaschine gegriffen und die Ankerklüsen geöffnet, danach grob auf Maß zugeschliffen

Dann habe ich mich mit den Ankerklüsen selber beschäftigt.

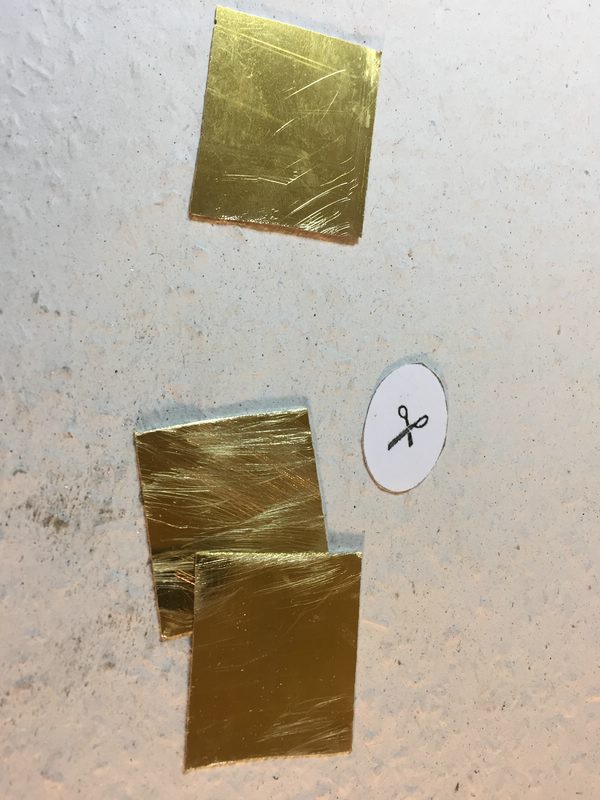

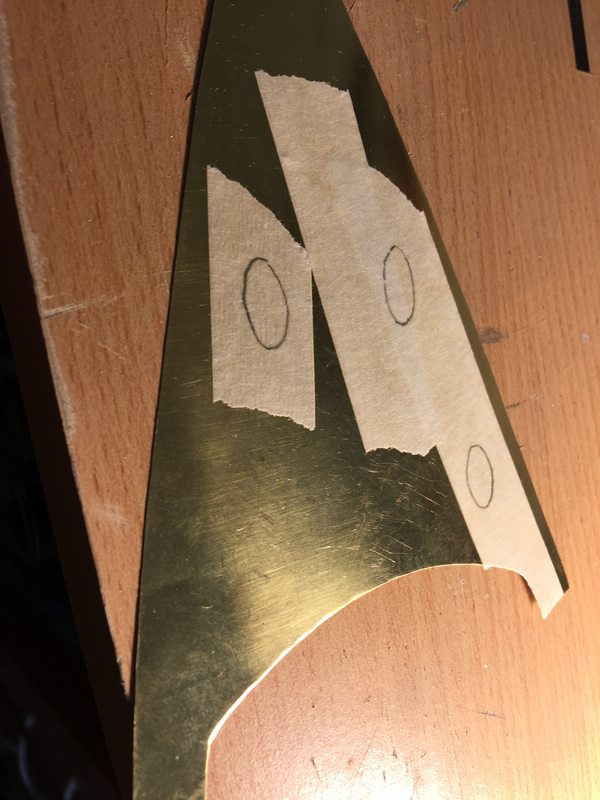

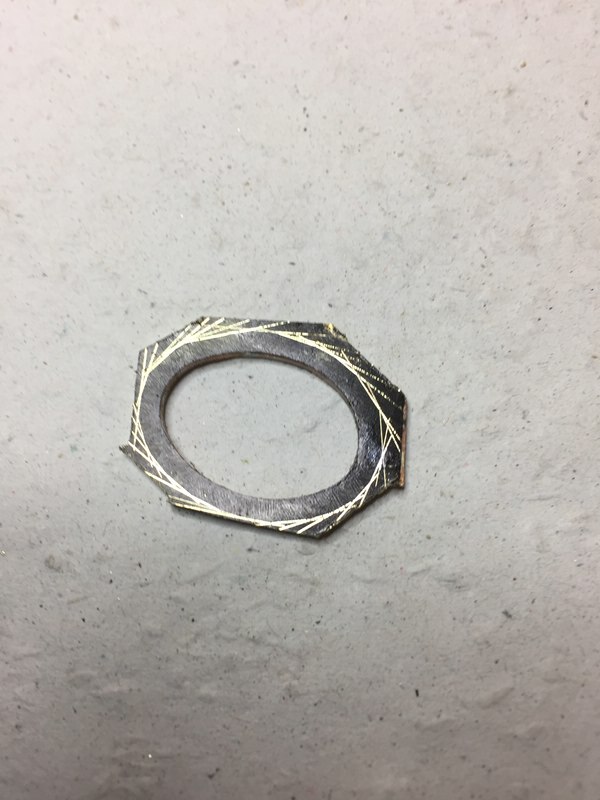

Zuerst Messingreste zugeschnitten und verlötet

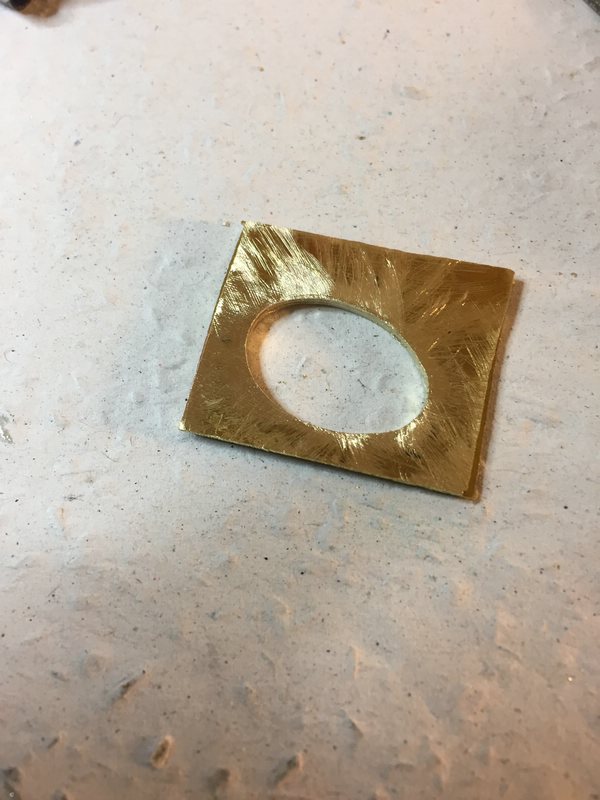

Aus dem Kartonbausatz den Innenausschnitt aufgeklebt, gebohrt, laubgesägt und gefeilt

Tangenten gezeichnet und den Außenumriß zugeschliffen

Die verlöteten Ovale wieder getrennt

Dann "aufgelötet" und verschliffen

Das war`s schon wieder!

Schöne Grüße aus Wien

Hofi

Zum Seitenanfang

feuermann6147

Beiträge: 8 957

Realname: Ingo

Wohnort: Tamm

84

Freitag, 22. März 2019, 15:18

Moin,

Zitat von »Hofi«

Dann "aufgelötet" und verschliffen

kannst Du mir bitte den Schritt etwas näher erklären? Ich komm nicht ganz mit, was Du da mit welchem Ziel gemacht hast :nixweis:

Ansonsten wieder sehr sauber gearbeitet :thumbup:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Hofi

Beiträge: 738

85

Freitag, 22. März 2019, 15:33

Servus Ingo!

Ich löte einfach auf das flache Messingblech Zinn auf, dadurch entsteht, wie beim Original diese „Wulstform“.

Hofi

Zum Seitenanfang

feuermann6147

Beiträge: 8 957

Realname: Ingo

Wohnort: Tamm

86

Freitag, 22. März 2019, 15:47

Danke, jetzt hab ich es auch verstanden...
By the way... Deine Lötkünste ... Respekt!

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Vercingete

Beiträge: 1 082

Realname: Björn

Wohnort: Da, wo Gude als Begrüßung reicht.

87

Sonntag, 24. März 2019, 18:45

Gude Hofi,

astreine Arbeit! Beim Löten macht dir auch keiner was vor, oder?

Beste Grüße,
Björn

Im Bau: Royal Louis; Fletcher-Klasse (Platinum Edition); Jeep Willys

Fertig: Lamborghini Countach (Abo); La Montanes; Astrolabe; Bounty; Lanz-Bulldog D8506 (Abo); Bismarck (Platinum Edition)

Zum Seitenanfang

Hofi

Beiträge: 738

88

Dienstag, 26. März 2019, 08:49

Schönen Morgen, werte Modellbauer!

Servus Björn, ich ganz gut damit umgehen, für viele Arbeiten ist mir löten auch lieber als kleben, es hält und man kann es hervorragend nachbearbeiten.

Weiter ging es bei mir mit den Ankerklüsen.

Zuerst aus Messing ein Oberdeck geschnitten, gebohrt, gefeilt und geschliffen. Danach auf das Deck geklebt.
