Oh schön es geht weiter

da schau ich doch gerne wieder vorbei. Wenn du die Bilder kleiner machst, z.B. 1024x768 Pixel und kleiner als 300 kB pro Bild werden sie direkt angezeigt (so wie dein viertes Bild im letzten Beitrag).

Einfach mal machen! Könnte ja gut werden.

Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Mittwoch, 17. April 2024, 20:19

Werde ich machen.
Eigentlich ist mein ganzer Baubericht eine Katastrophe. Kann ich die einzelnen Beiträge im Nachhinein bearbeiten?
Nun ein paar Bilder mit der vorgeschlagenen Auflösung

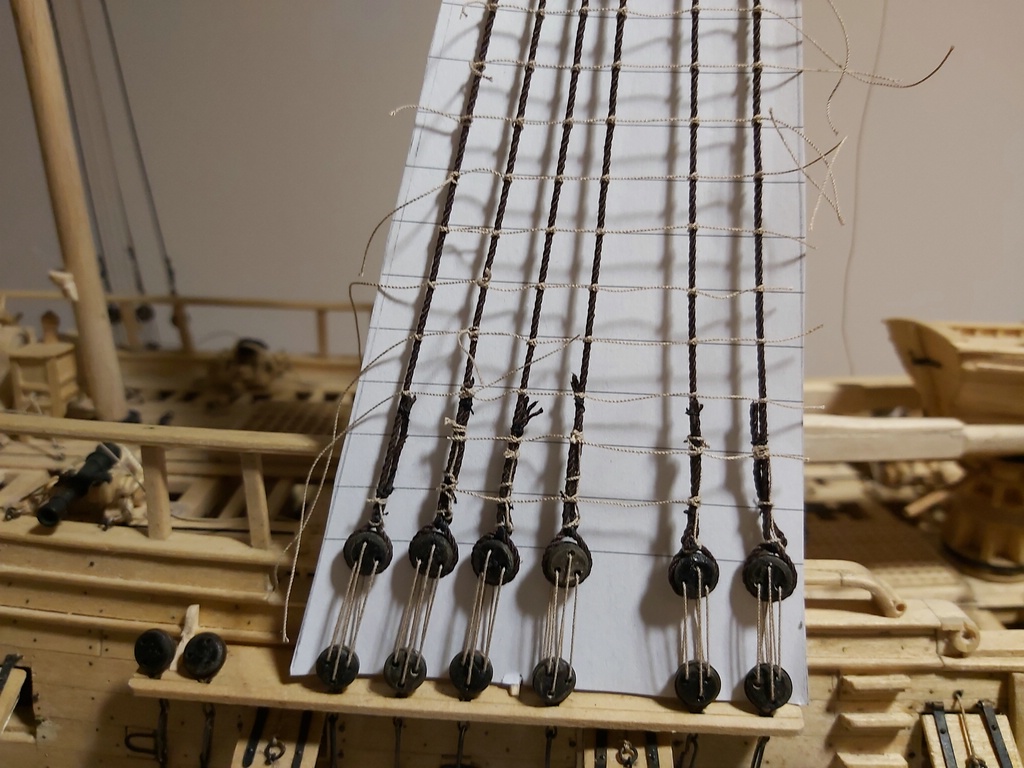

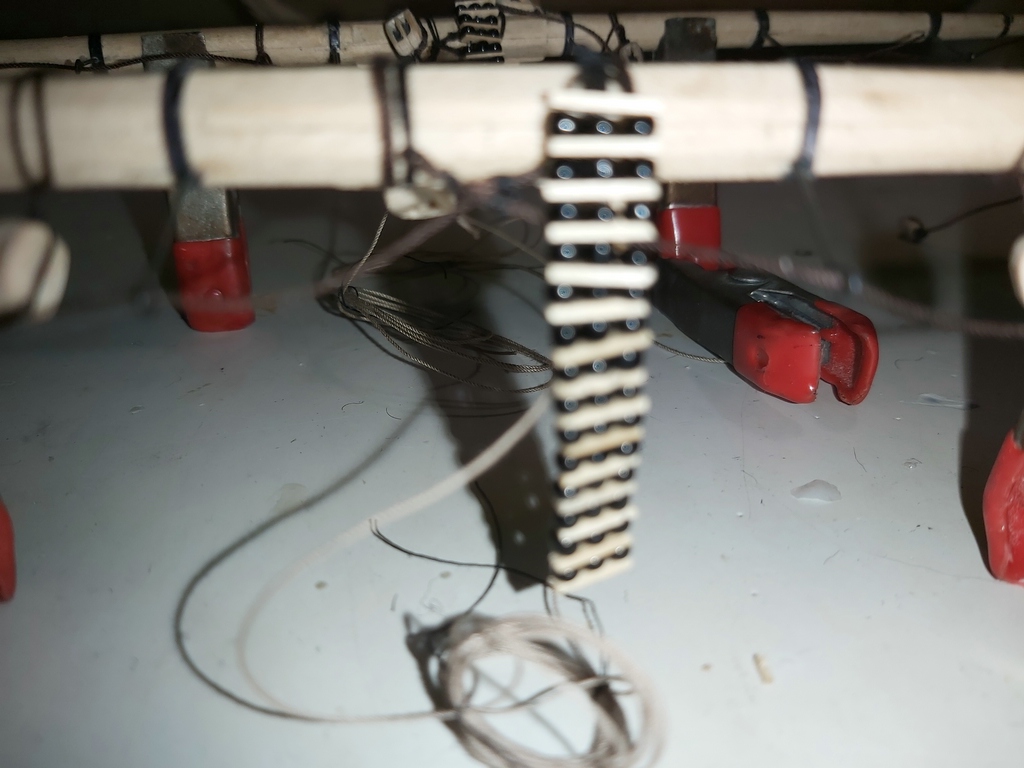

Das befürchtete Webleinenknüpfen ist recht flott von der Hand gegangen. Jeden Abend zwischen 50 und 100 Knoten bei insgesamt 1476 Knoten.

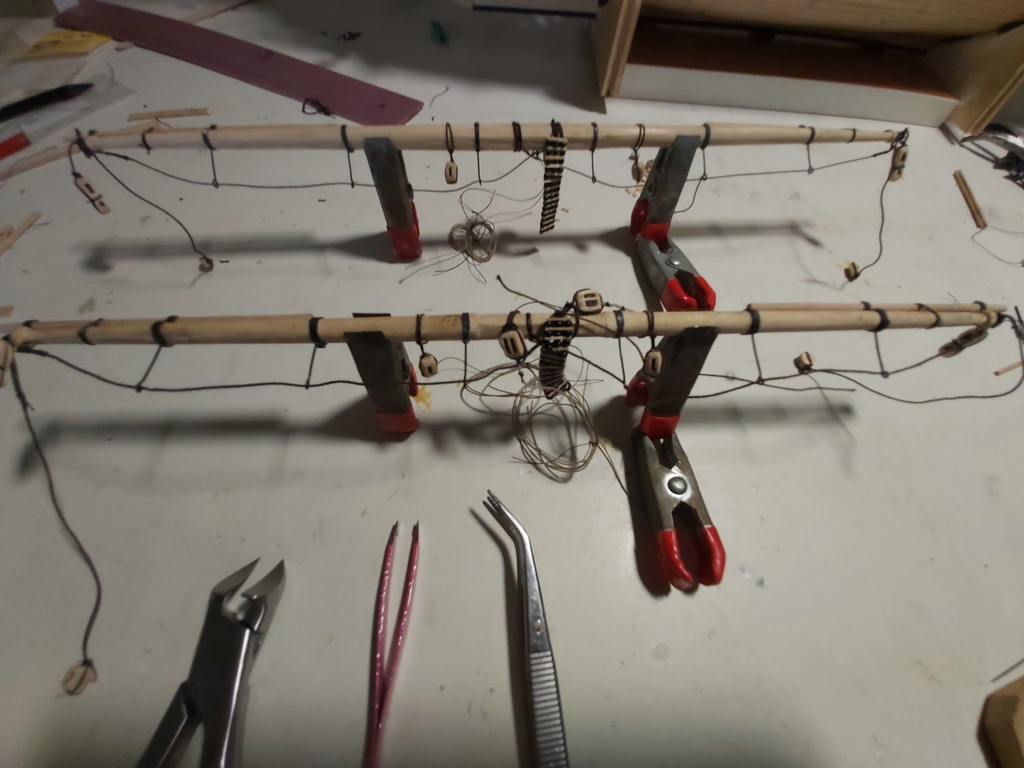

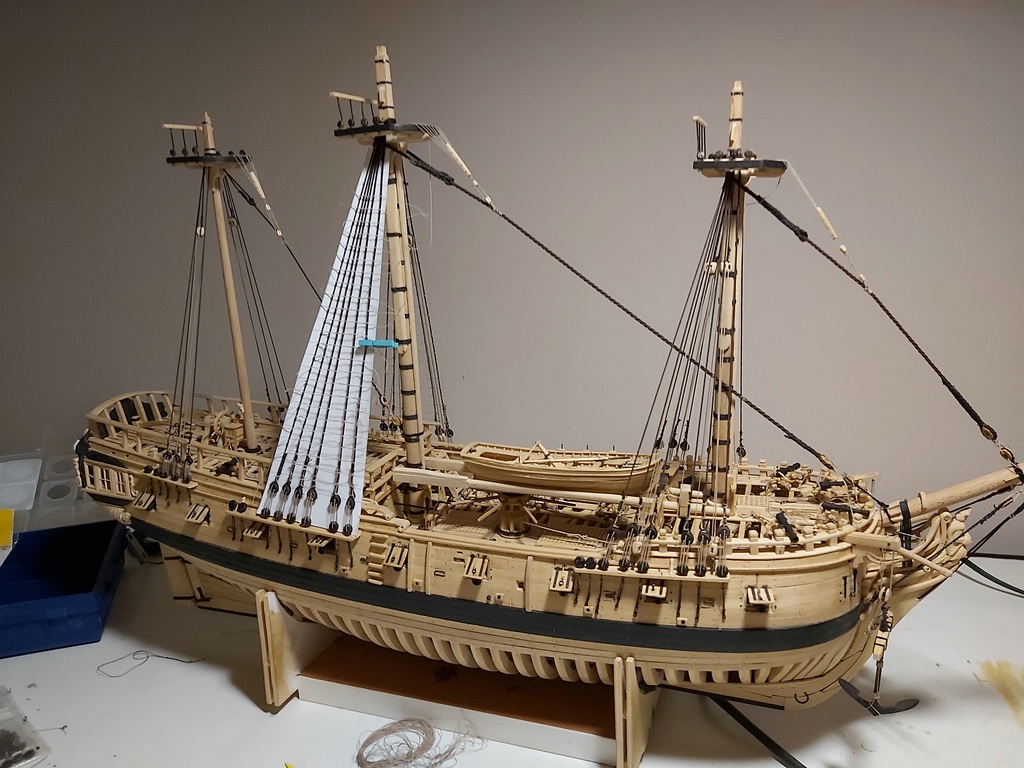

Inzwischen habe ich mit den RAhen begonnen. Ebenfalls Lindenholz mit der Bohrmaschine und Schleifpapier in Form gebracht. Die Proportionen habe
ich dem Monfeld entnommen. sieht am Schiff realistisch aus.
Im Bild die Groß- und Fockrah

Von Cpt. Babossa habe ich erfahren das die Schlitten an den Unterrahen um 1760 in England abgeschafft wurden. Ich habe diese noch

Die Schmuckperlen haben einen Durchmesser von 1mm, dürfte im M 1/50 nicht unrealistisch sein.
Taustärken:
Großstag 2.0 mm
Fockstag 1.8 mm
Großwanten 1.0 mm
Fockwanten 0.9 mm
Webleinen 0.3 mm (das sind 15mm in Natur) dünnere würden bei den bloßfüssigen zu sehr einschneiden.
alles Baumwolle.

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Freitag, 19. April 2024, 17:22

Zum Seitenanfang

Leimprinz

Beiträge: 2 149

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

Freitag, 19. April 2024, 23:19

Wunderschönes Schiff :love:

Einfach mal machen! Könnte ja gut werden.

Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Zum Seitenanfang

archjofo

Beiträge: 3 559

Realname: Johann

Wohnort: Münchsmünster

Samstag, 20. April 2024, 11:01

Schönes Modell ! :respekt:

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Samstag, 20. April 2024, 15:28

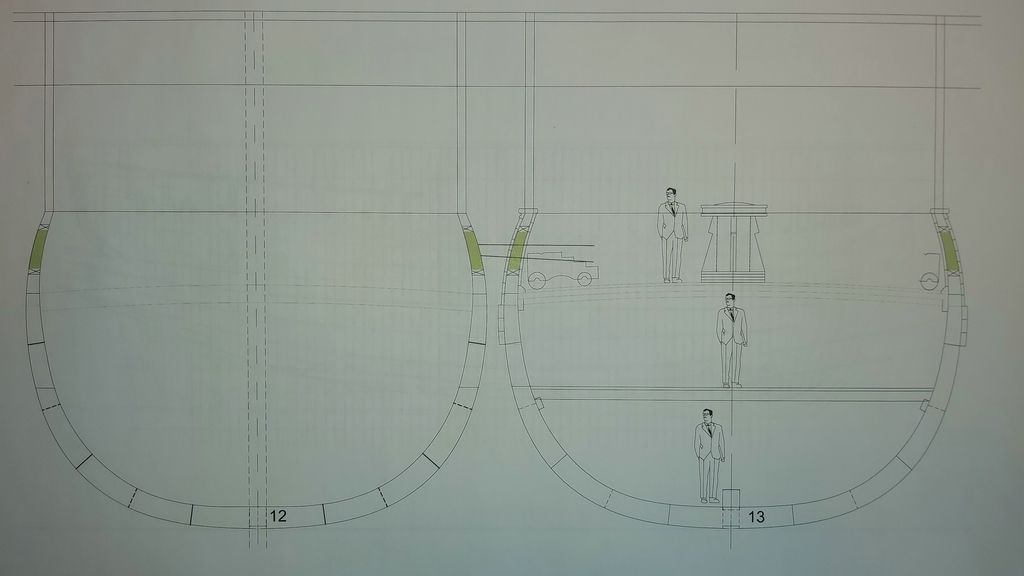

Pläne

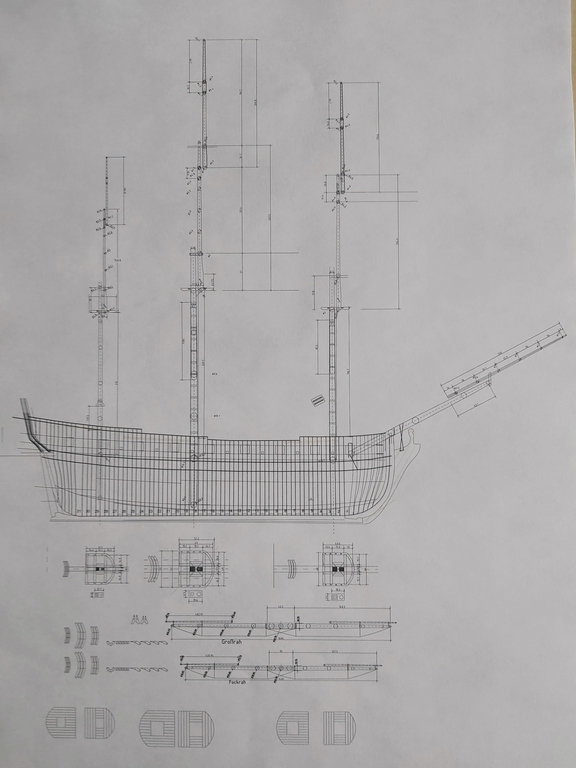

Plan Masten

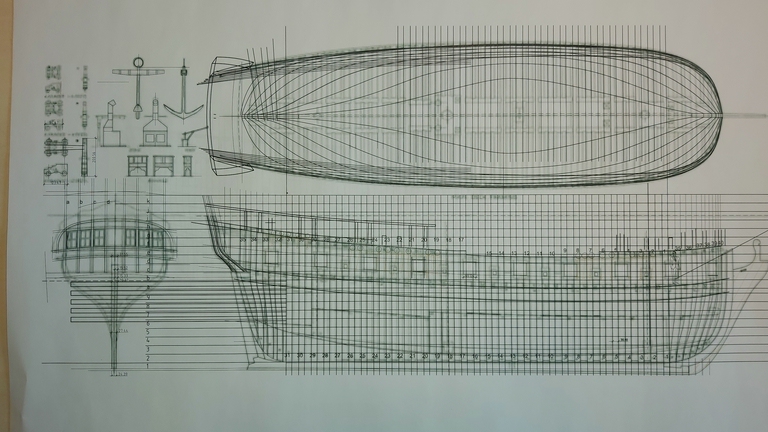

Bis zum weiteren Baufortschriftt einige Planauszüge.
Alles Bauteile sind als DWG und PDF Datei vorhanden.
Grundplatte

Kiel

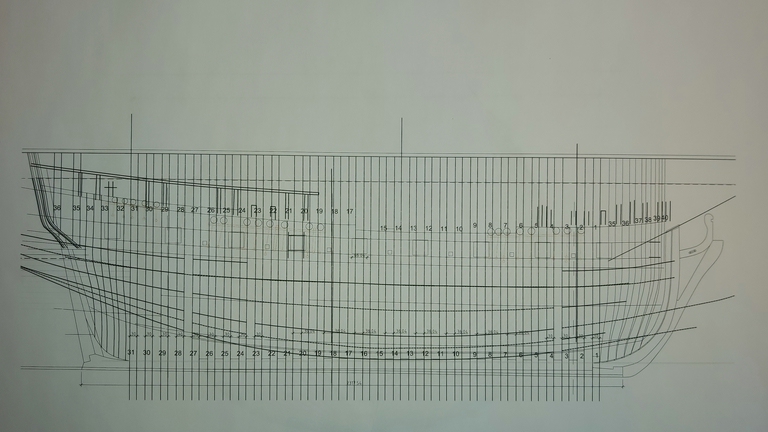

Seitenriß Grundriß Heckansicht

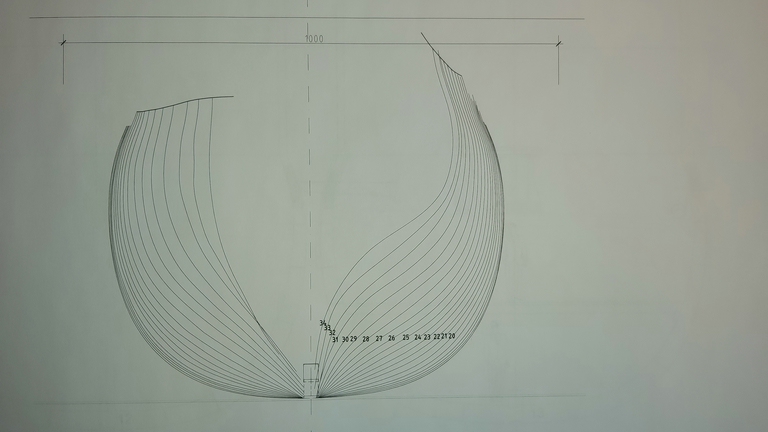

Spanten

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Freitag, 26. April 2024, 18:04

weitere Bilder der Takelage folgen nächste Woche

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Montag, 13. Mai 2024, 17:26

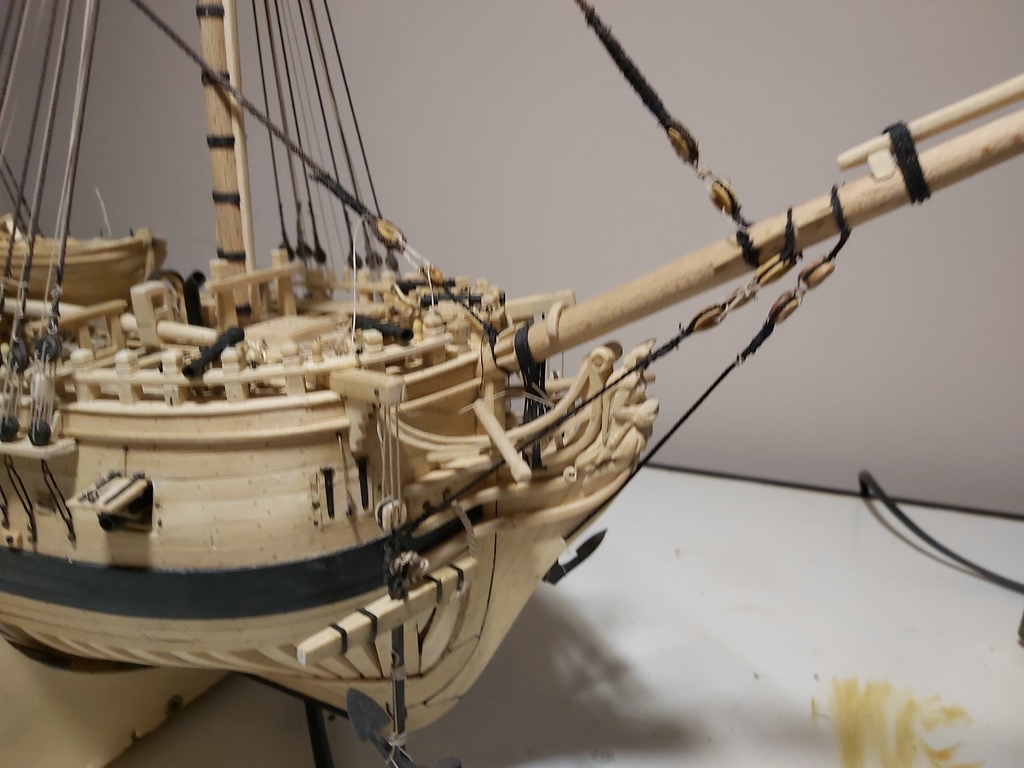

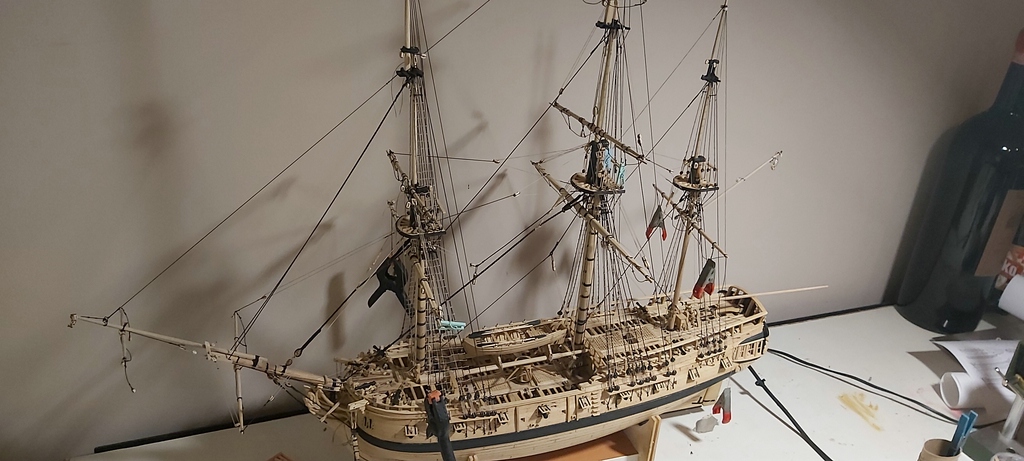

Langsam geht es weiter.

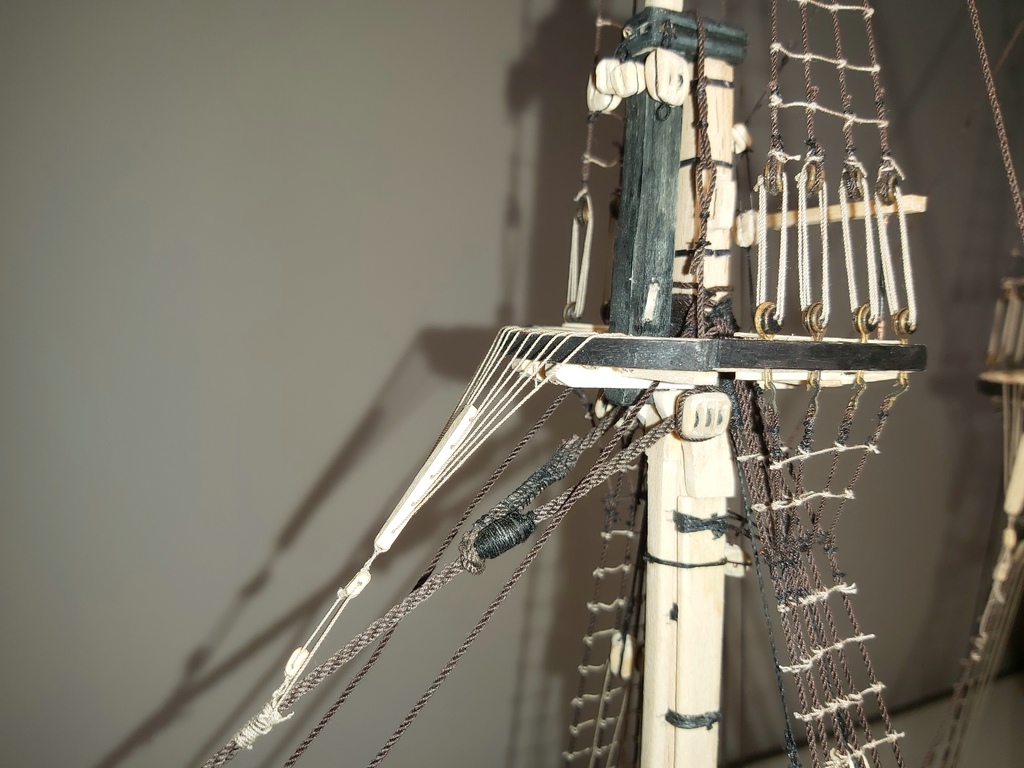

Weiter Bilder der Takelage

Da ich keine Pläne habe orientiere mich am Mondfeld mit den Dimensionen und den anderen Bauberichten.

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Freitag, 31. Mai 2024, 10:17

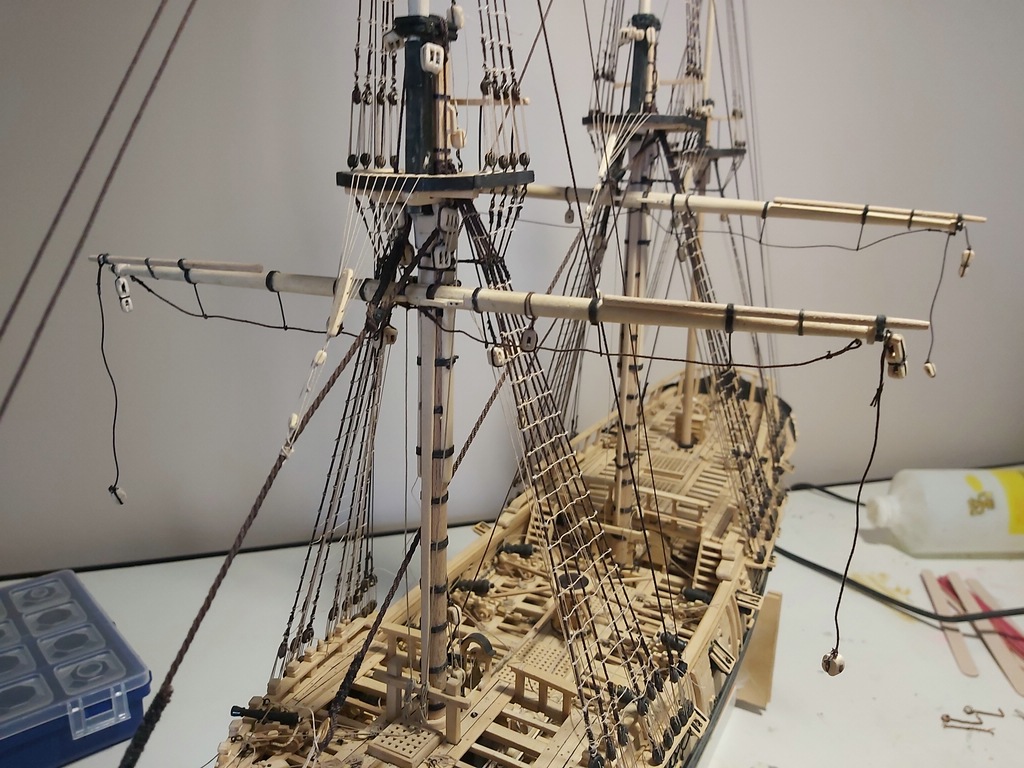

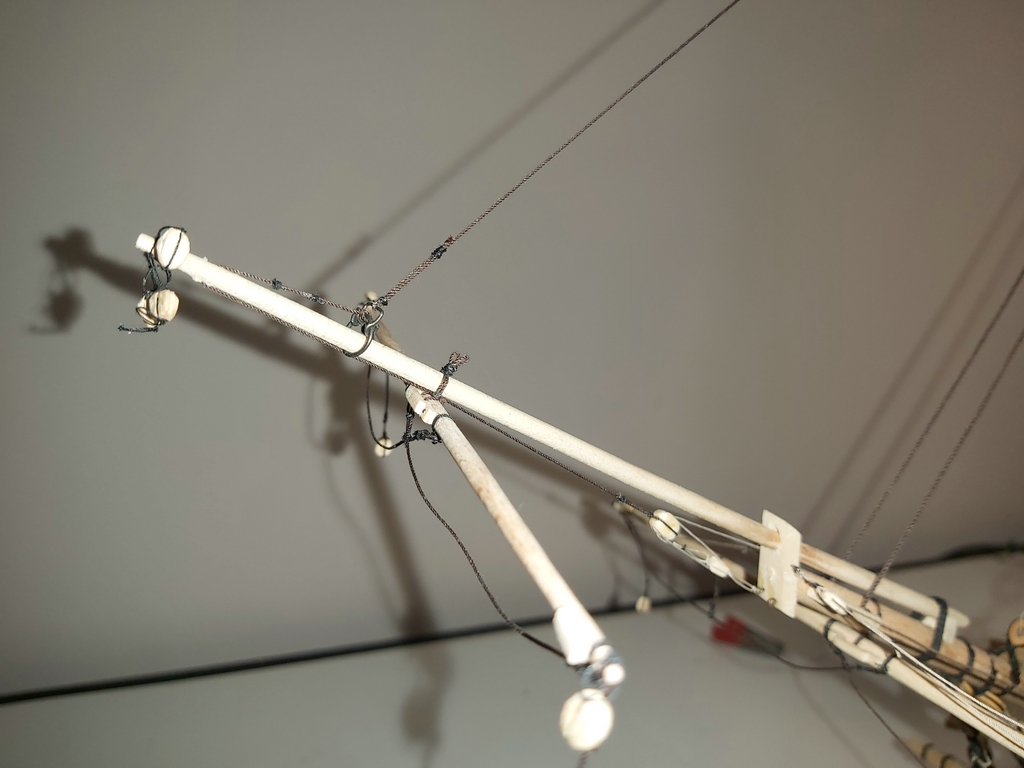

weiter geht es mit den Rahen

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Freitag, 31. Mai 2024, 10:17

weiter geht es mit den Rahen
index.php?page=Attachment&attachmentID=558139

index.php?page=Attachment&attachmentID=558140

index.php?page=Attachment&attachmentID=558141

index.php?page=Attachment&attachmentID=558142

Zum Seitenanfang

Automodellbauer

Beiträge: 2 166

Realname: Thomas

Wohnort: Bodensee

Freitag, 31. Mai 2024, 20:43

Grandios !! Jeder Balken, jede Leiste wie beim Original. Eigentlich zu schade alles dann zu zu machen.
Ist so wie jetzt ein wunderbares Anschauungsmodell um zu sehen, wie damals Schiffbau ging.
:love:

Zitat von »Jonie«

weitere Fotos aus 2106

Toll, wenn wir hier Fotos aus der Zukunft sehen...

Ich habe stets mehrere Modelle im Bau, oft gibt es längere Pausen. Aktuell im Bau, bzw. in den letzten Monaten immer mal etwas dran gemacht: die hier gezeigten Modelle im Thread "Querbeet". --- Ansonsten viel Gartenarbeit beim Erstellen eines neuen Gartens auf einem komplett runtergekommenen Geröll- und Müll-Grundstückes. usw .

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Montag, 24. Februar 2025, 18:52

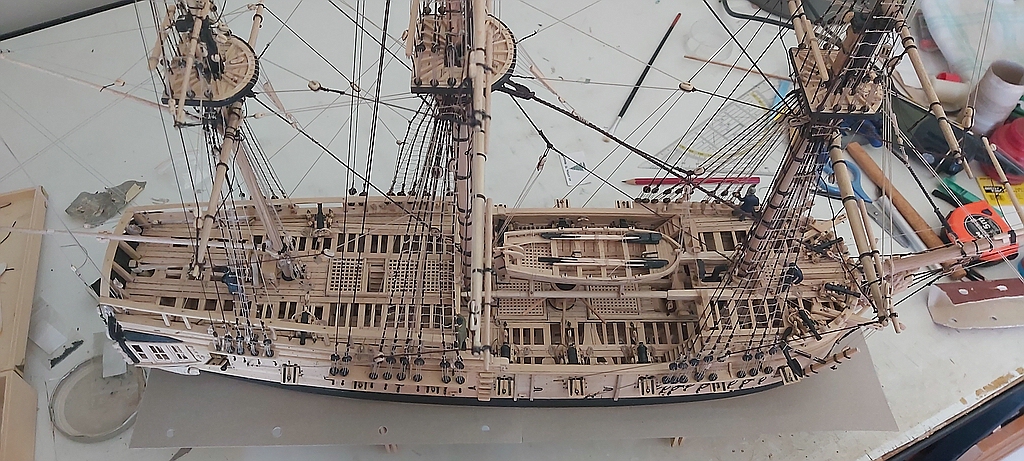

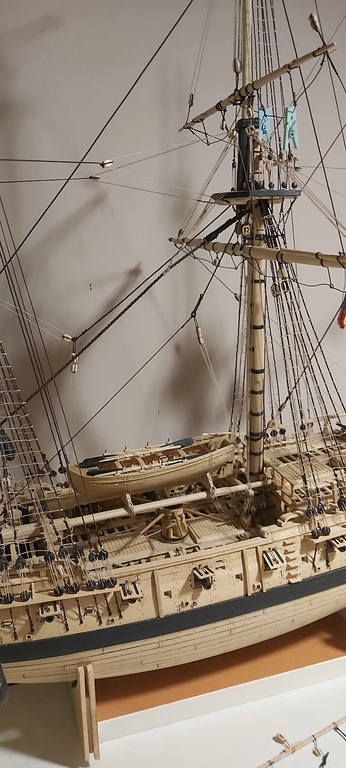

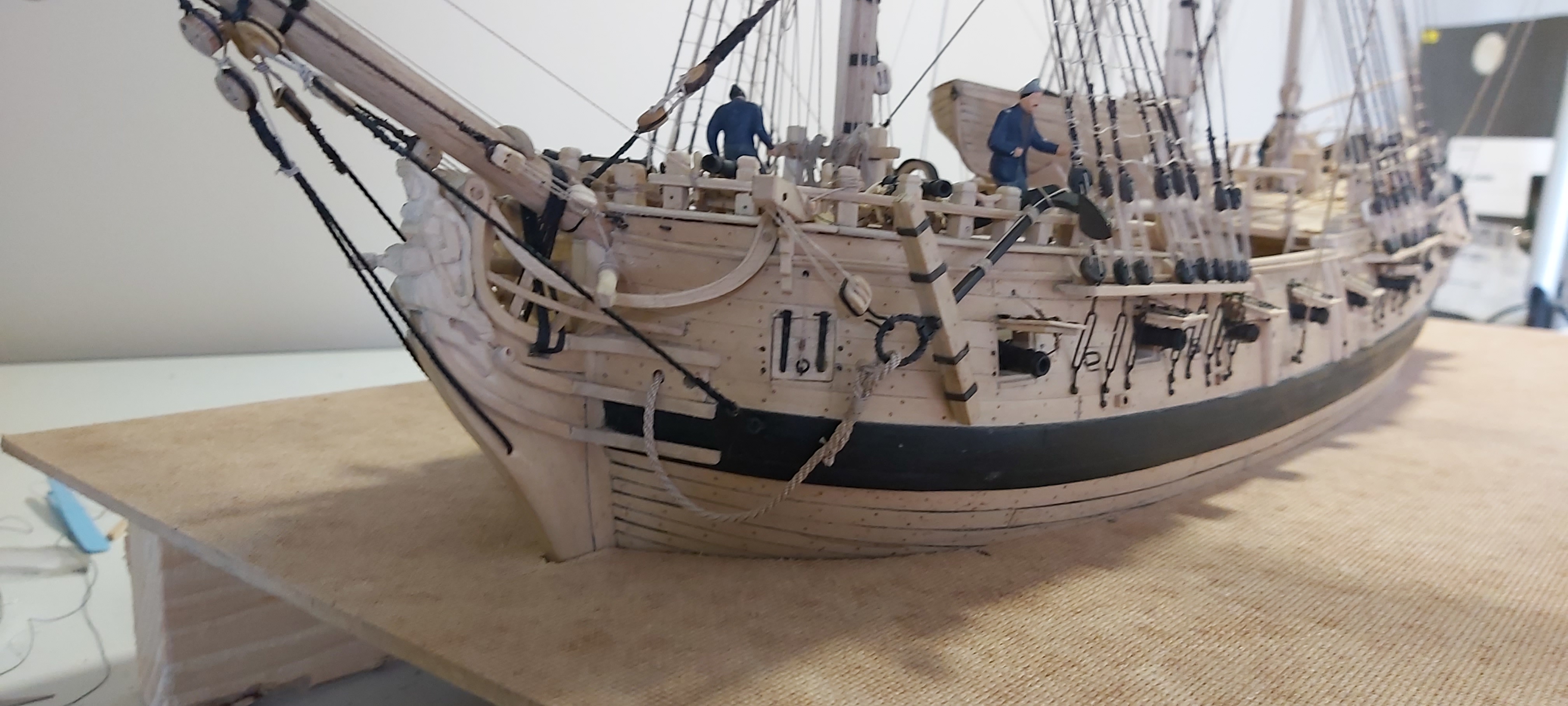

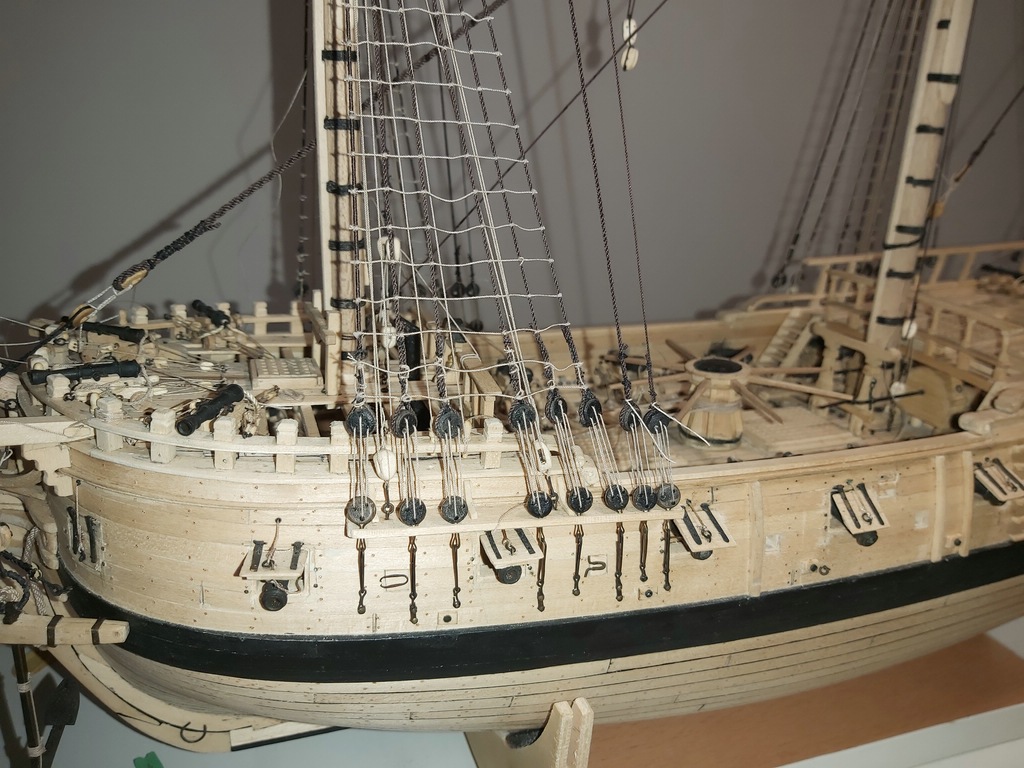

Bilder meiner letzten Baufortschritte.

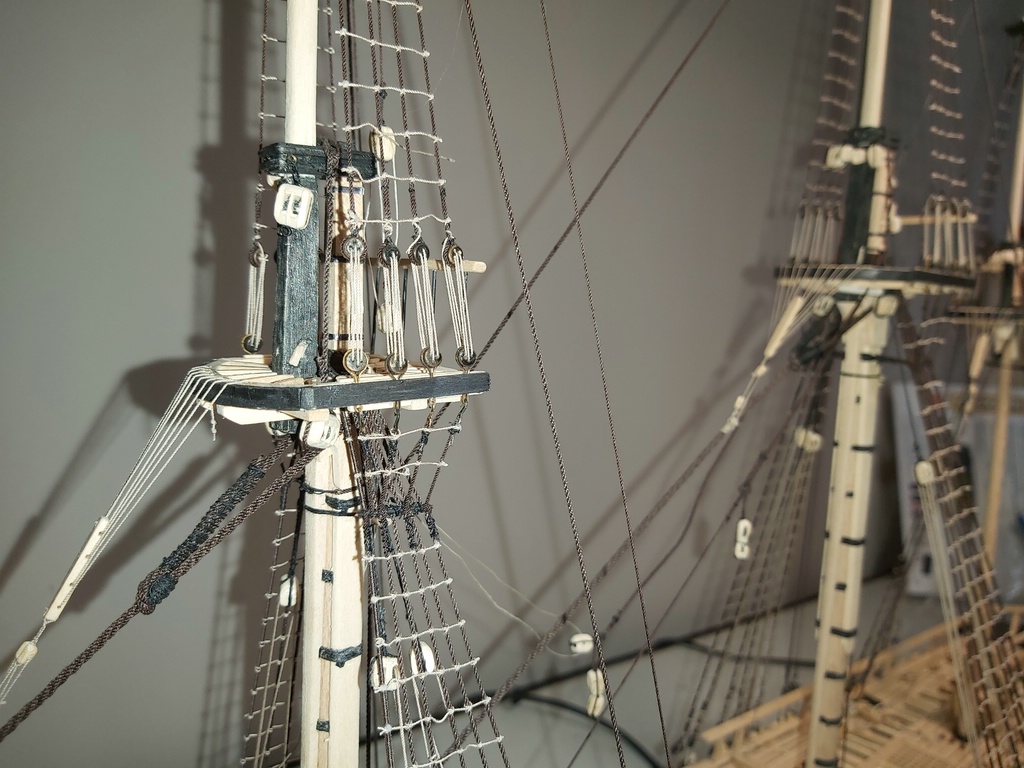

Es fehlen "nur mehr" einigen Rahen. Ich bin eher der Holzknecht. Das Takeln bereitet mir schon große Mühe.

Bei einigen Modellen sind trotz fehlender Segel die Halsen und Schotten dargestellt.
Bin mir unsicher? Wie ist eure Meinung.

»archi« hat folgende Bilder angehängt:

Zum Seitenanfang

Keycastle

Beiträge: 1 082

Realname: Steffen

Wohnort: Colbitz

Montag, 24. Februar 2025, 19:17

Hallo Archi,

bei den Halsen und Schoten bin ich mir ebenso nicht ganz sicher, da sie ausschließlich am Segel angeschlagen sind.
Ich würde sie eher weglassen, wenn Du das Modell ohne Segel darstellen möchtest.

Gruß Steffen

Im Bau: Le Glorieux 1:150 von Heller
Zum DOWNLOAD für Interessierte der Segelplan der Le Glorieux
Nach dem Modell ist vor dem Modell: USS Constitution 1:96 von Revell, in Warteposition.
In Vorbereitung Cutty Sark in 1:96 von Revell.

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Montag, 17. März 2025, 13:23

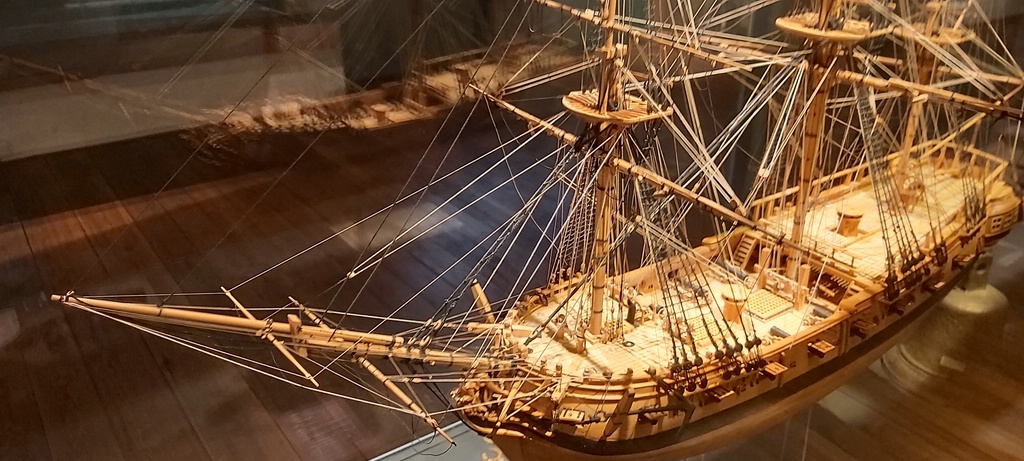

Zum Vergleich

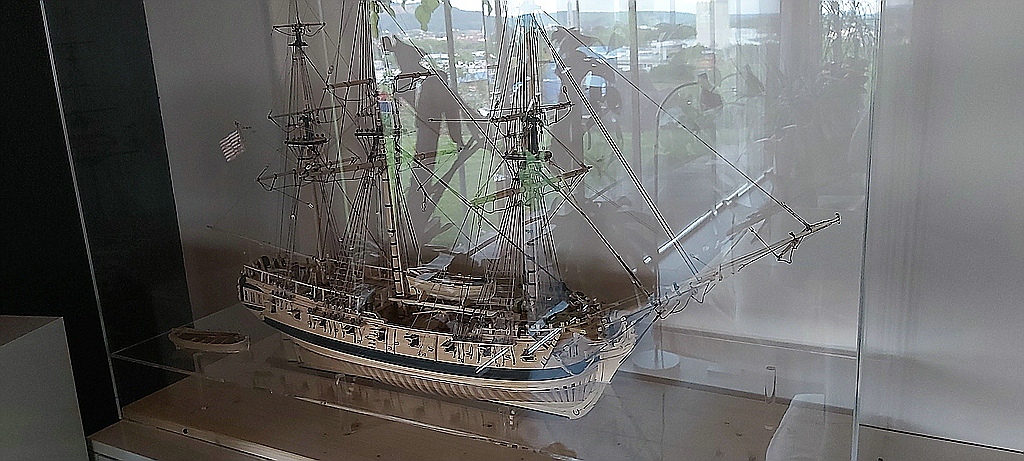

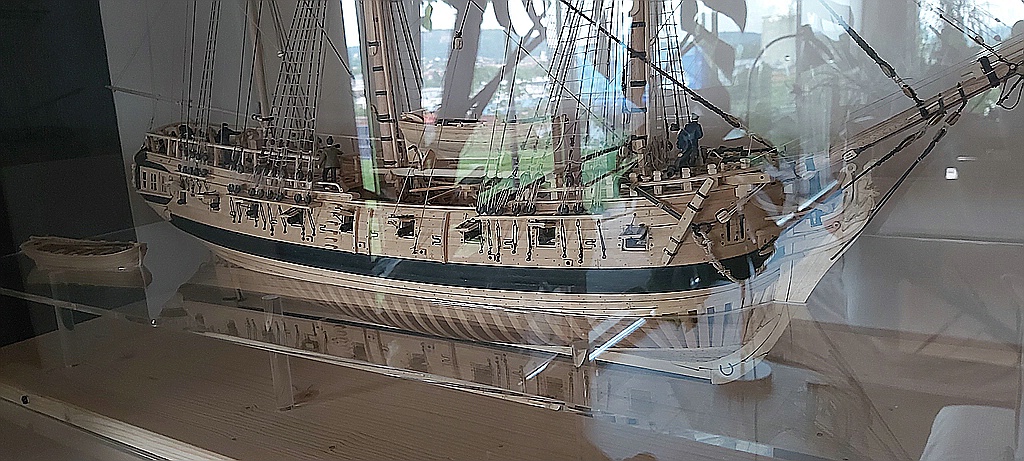

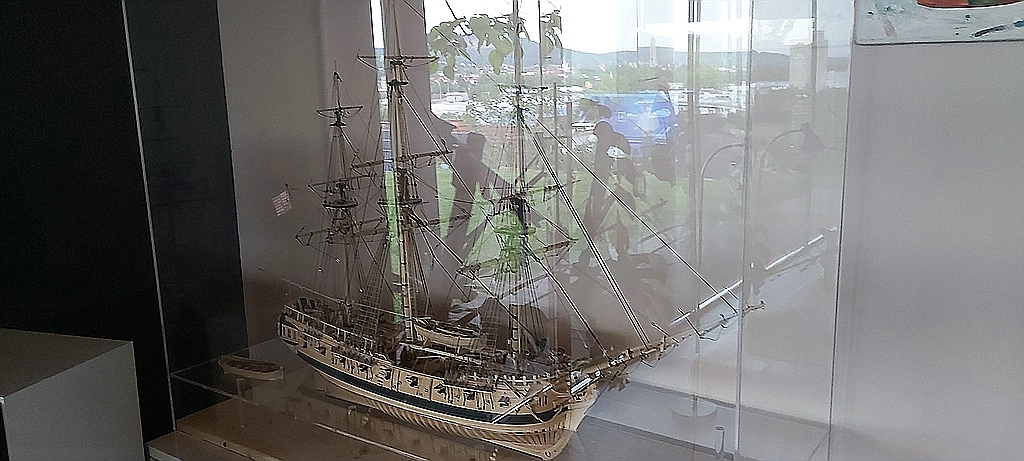

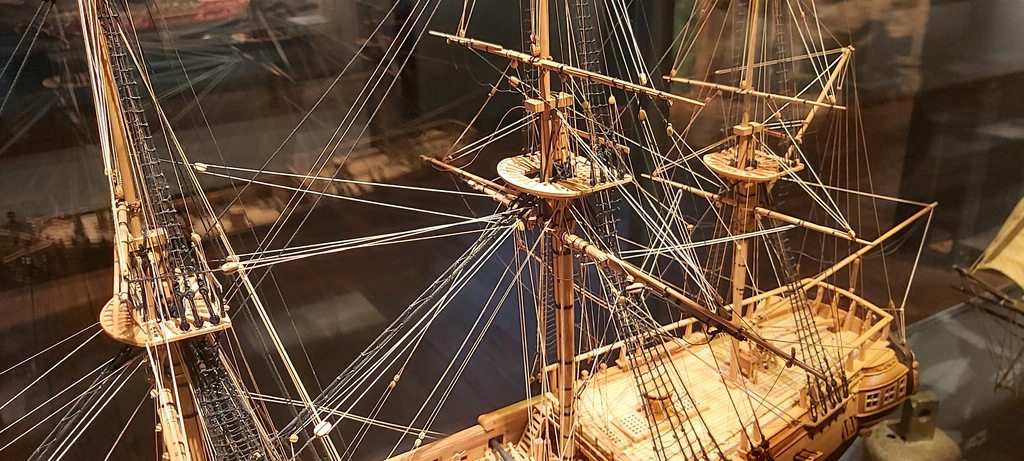

Zum Vergleich das Modell der HMS Beaver`S Price aus dem Marinemuseum in Hamburg.
Die Oliver Chromwell wurde von den Engländer gekappert und in HHMS Beaver umbenannt.
Es wurde von den Engländern einige Veränderungen (Verbesserungen) vorgenommen. Sichtbar an den
beiden Modellen sind die Lage des Fockmaste und das zusätzliche Spill auf dem Quaterdeck.

»archi« hat folgende Bilder angehängt:

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Freitag, 4. April 2025, 09:42

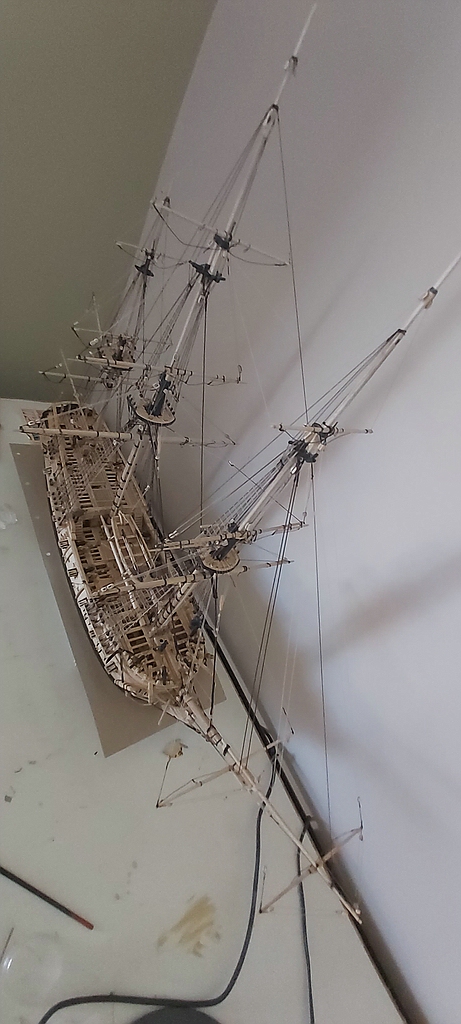

Beinahe Fertig

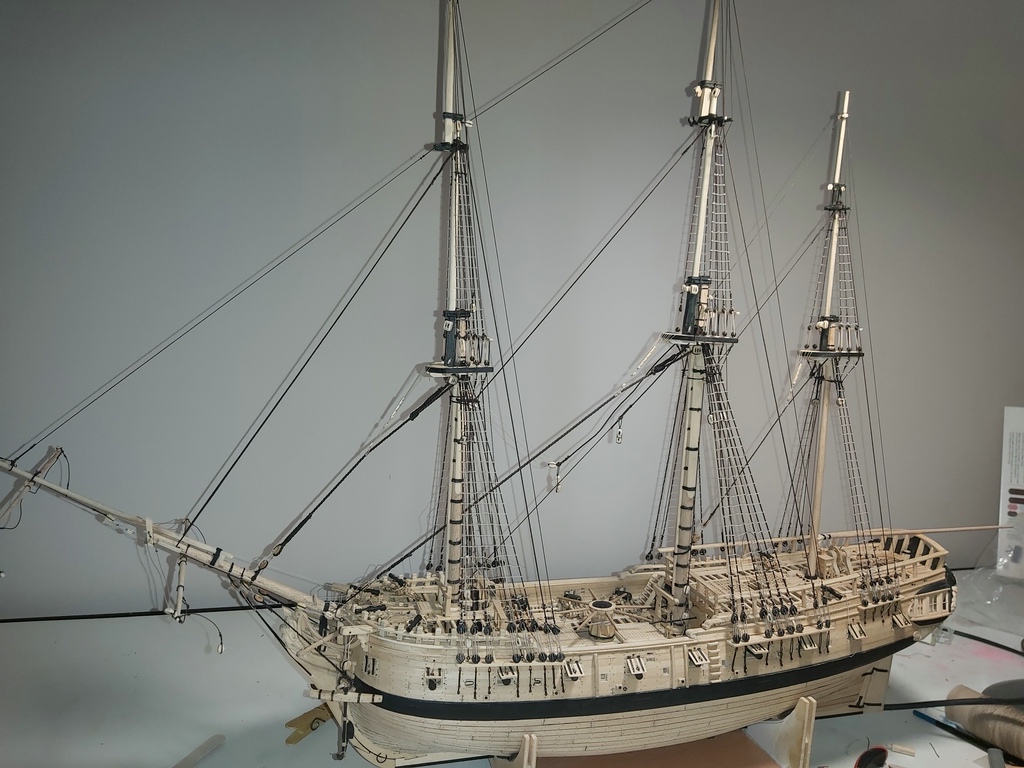

Kurz vor der Fertigstellung.
Beginn Planung Sommer 2014, Beginn Bau Rumpf Sommer 2015 - Rumpf bis 2019 fertig. 3 Jahre Pause, Wintermonate 2023-2025 Takelage.
geschätzter Zeitaufwand inkl. Planung ca. 3.000 Stunden. Diese Bauweise POF ohne Bausatz, alles in Eigenanfertigung und Planung habe ich unterschätzt.
Ist nur für absolut "Verrückte " ratsam. Wenn jemand interesse hat, dem kann ich die DWG Pläne gerne zur Verfügung stellen.
Die letzten Holzarbeiten - 8 Stk Klampen l = 8 mm
Eine Vitrine mit dem Abmessungen b x h x t 100 x 80 x 36 cm habe ich gerade bestellt.
Überlege den Wasserspiegel mit einer Plexiglasplatte mit dem entsprechenden Ausschnitt darzustellen.

»archi« hat folgende Bilder angehängt:

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Montag, 7. April 2025, 08:34

Fertig! Mannschaft ist an Board.
Überlege den Wasserspiegel mit Plexiglas siehe Kartonschablone darzustellen.
Was haltet ihr davon?.

»archi« hat folgende Bilder angehängt:

Zum Seitenanfang

dafi

Beiträge: 6 336

Wohnort: Ludwigsburg

Montag, 7. April 2025, 17:12

War leider irgendwie an mir vorbeigegangen, sehr tolles Teil. Glückwunsch!

Und Wasserlineie ist immer eine gute Idee.

Herzlicher Gruß, DAniel

... keine Angst, der will doch nur spielen ...

Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Montag, 14. April 2025, 08:33

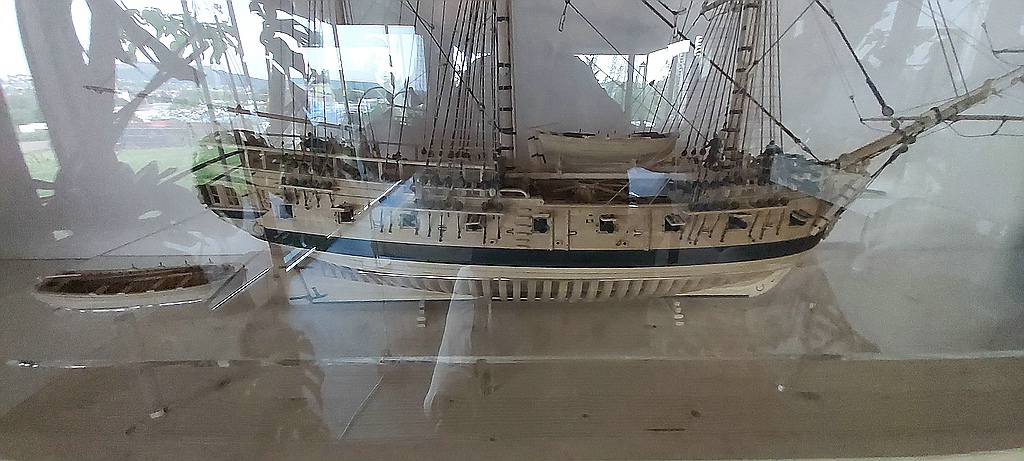

zu Wasser

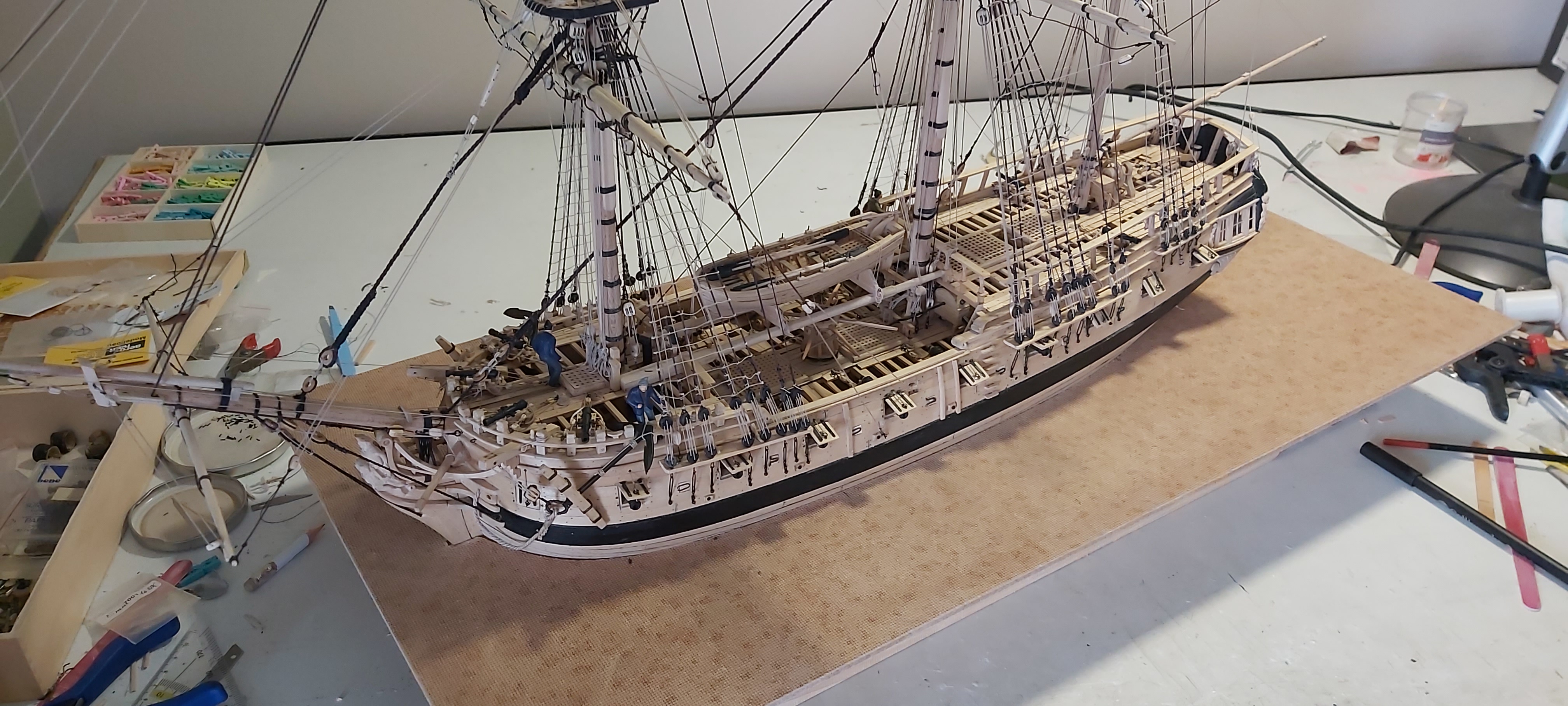

Die Oliver Chromwell wurde zu Wasser (zur Hartfaserplatte) gelassen.
Die Platte dient als Schablone für die Plexiglasplatte. Wie ich diese auf Höhe der Wasserlinie
in der Vitrine fixiere überlege ich noch. Vorschläge!

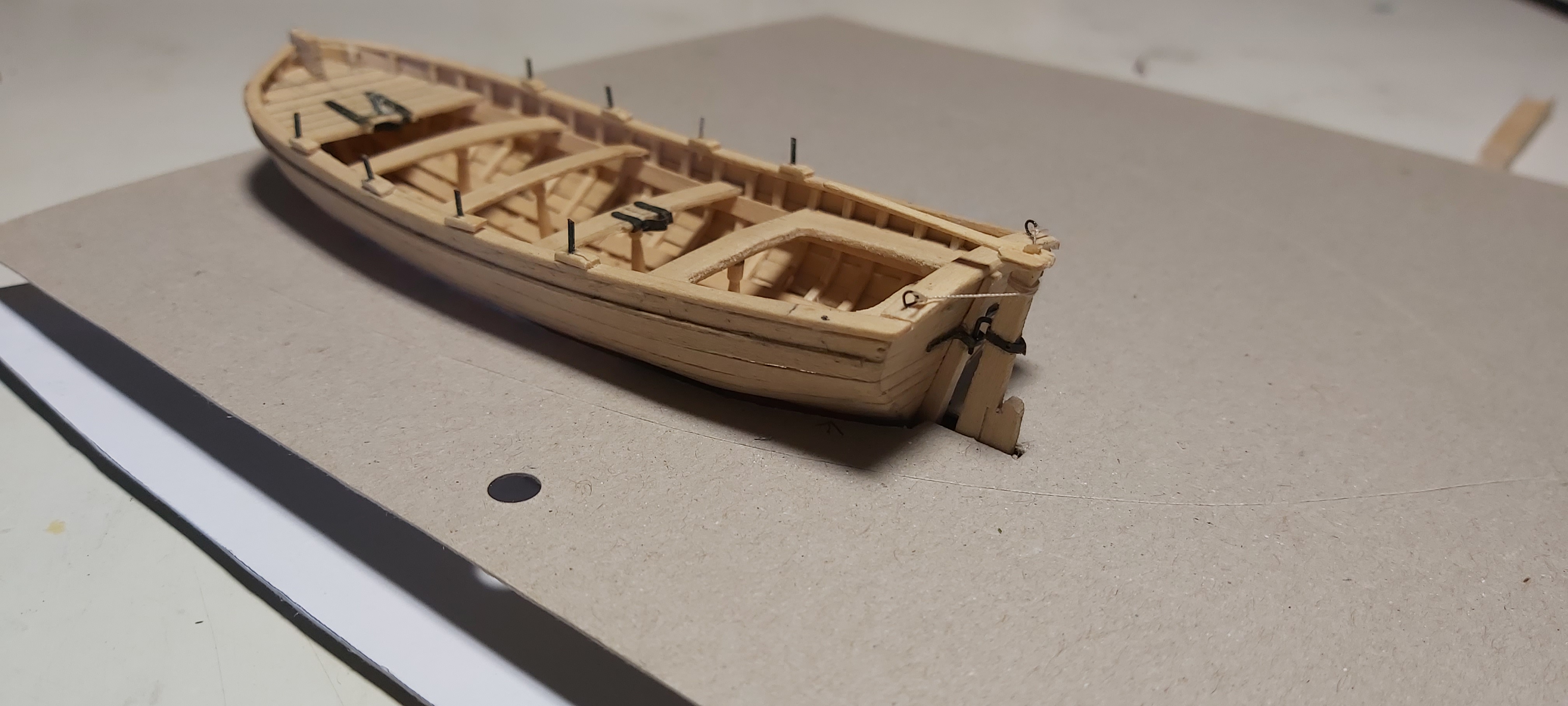

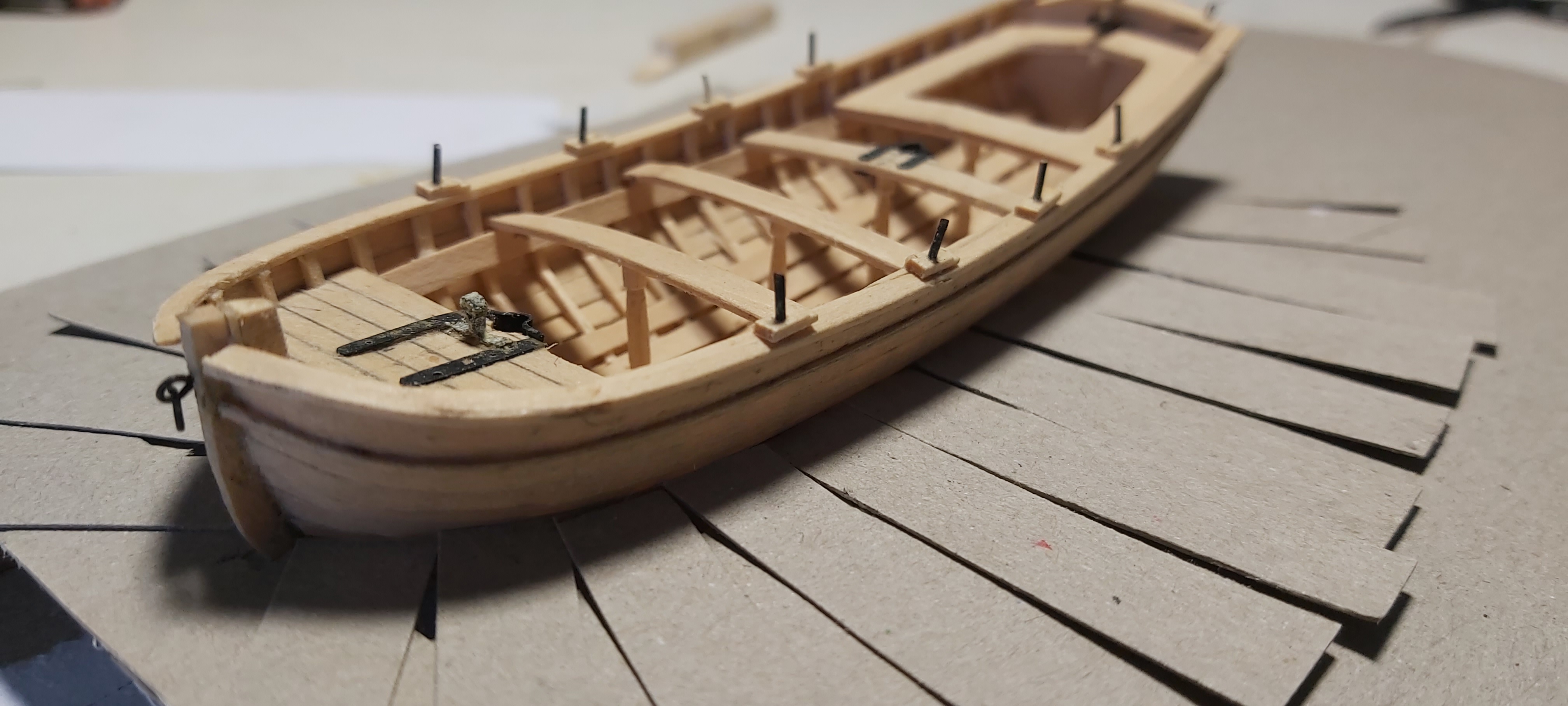

Auch für ein Beiboot wurde eine Schablone gefertigt. Diese wird dann in Schlepptau genommen.

»archi« hat folgende Dateien angehängt:

20250413_150304.jpg (1,26 MB - 32 mal heruntergeladen - zuletzt: 30. Mai 2025, 09:33)
20250412_181716.jpg (1,18 MB - 29 mal heruntergeladen - zuletzt: 28. Mai 2025, 23:04)
20250412_182514.jpg (1,38 MB - 30 mal heruntergeladen - zuletzt: 30. Mai 2025, 11:38)

Zum Seitenanfang

archi

Beiträge: 17

Realname: DI Josef Gerhard

Wohnort: Paldau

Freitag, 16. Mai 2025, 12:33

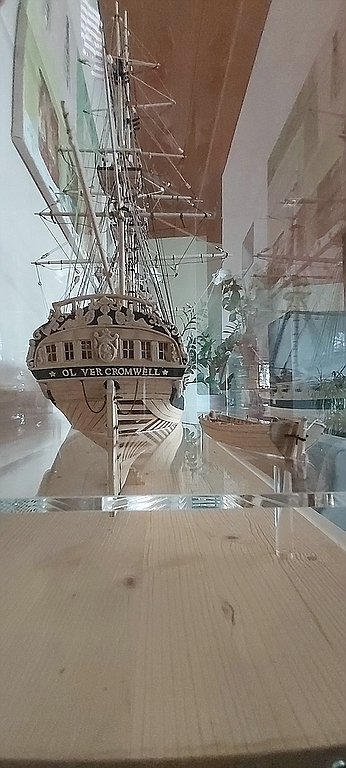

Fertig mit Vitrine.
