Sonntag, 27. Januar 2013, 22:18

Man dankt... :)

eigentlich hätte ich in die Reihe ja noch gerne Buchsbaum-Varianten eingefügt.
Aber, da hab ich ein Produktionsproblem, denn ich finde kein Rundholz aus Buchsbaum und die eckigen Leisten lassen sich mit dem Werkzeug nicht bearbeiten :(
Funktioniert nur dann, wenn ich die eckigen Leisten vorher ziehmlich genau rund bekomme, wenn's oval ist, 'springt' mein Werkzeug auch und bricht die Leisten...
Muss ich mal drüber nachdenken ?( geht ja um recht viele Teile ...

bis zum nächsten, Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

62

Sonntag, 27. Januar 2013, 23:02

OK, dann... hab jetzt nach weiteren Versuchen meine endgültige Entscheidung getroffen.
Werde die Variante mit Ramin-Rundhölzern wählen. Insbesondere, wenn ich meine mässig guten Werkzeuge betrachte und dann noch bedenke, dass die Teile ja gerade mal 8mm lang sind... kaum noch richtig mit blossem Auge zu erkennen...

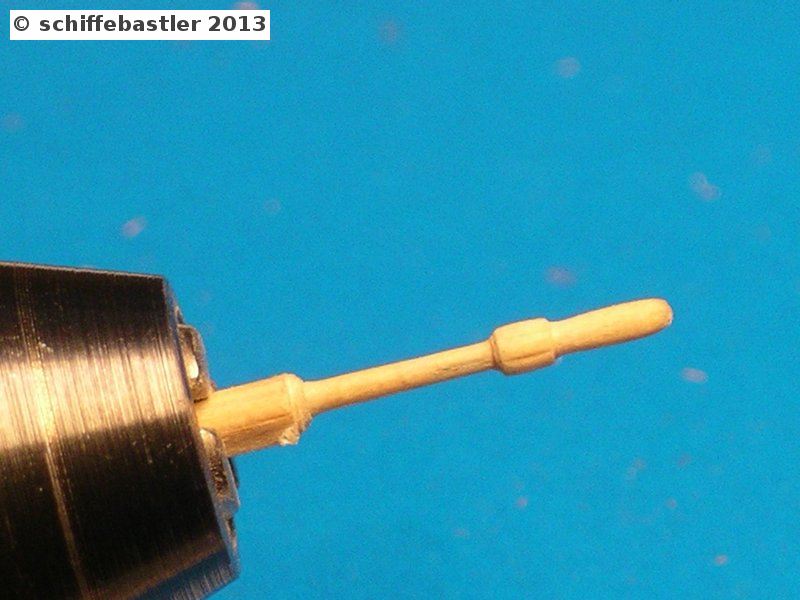

Nach Ausfräsen der Form werde ich die Teile, noch am Bohrer, mit feinem Schleifpapier kurz nachbehandeln. Damit ergibt sich eine Struktur, die ich für ausreichend halte. Die kleinen sichtbaren Kanten stammen wohl von meinem nicht optimalen Fräsen.
Hab hier mal die Bilder in grosser Auflösung direkt nach dem Fräsen und nach kurzem Schleifen.




Nun kann's endgültig losgehen!
Grüsse, Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

63

Sonntag, 27. Januar 2013, 23:06

ich denke, du hast jetzt die optimale lösung gefunden. freu mich schon auf die serienproduktion!!!!
LG der roland

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

64

Sonntag, 3. Februar 2013, 01:19

Heureka, es ist vollbracht!

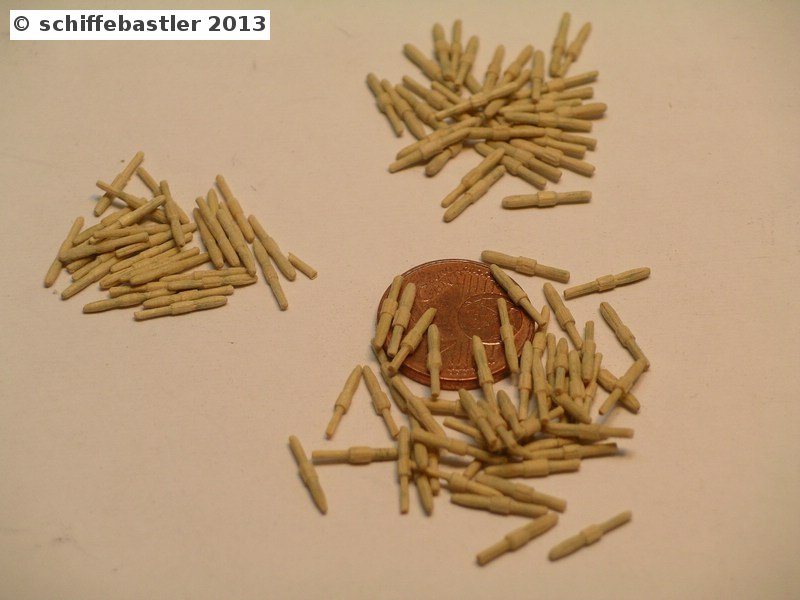

Endlich sind die ca. 130 Belegnägel einzeln gefräst, geschliffen und auf Länge gebracht. Für letzteres habe ich mir dazu einen kleinen Anschlag gebaut.
War doch ordentlich mühsam. Ist zwar erst mal nicht viel zum Zeigen, aber ich bin froh das erst mal zu haben.
Demnächst wirds weiter gehen mit deren Einbau.
Grüsse, Joachim



Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

65

Sonntag, 3. Februar 2013, 09:02

ich salutiere dem meister aller belegnägel! :respekt:
und das will so früh am morgen was heissen!!!
jetzt schön drauf aufpassen, dass keiner verloren geht!!!!
LG der roland

66

Sonntag, 3. Februar 2013, 11:24

Tolle Lehre, Gruß an den König der Nagler!

Daniel
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

67

Sonntag, 3. Februar 2013, 11:32

jetzt schön drauf aufpassen
und wie ich drauf aufpasse, Roland!
.... allerdings sind hier mindestens ein Dutzend beim Machen einfach so im Nirwana verschwunden :(

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

68

Sonntag, 3. Februar 2013, 11:43

eben, das habe ich befürchtet!!!!
tolle arbeit! freu ich für dich, dass das dann doch noch SO gut geklappt.
LG der roland

69

Montag, 4. Februar 2013, 10:56

.... allerdings sind hier mindestens ein Dutzend beim Machen einfach so im Nirwana verschwunden


... siehe Mickeys Signatur ...

XXXDAn
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

70

Montag, 4. Februar 2013, 15:42

Hi Daniel,

jetzt steh ich mal auf'm Schlauch....

Mickeys Signatur:

Im Bau: AMATI/Hachette: Black Pearl

Tipp's & Trick's zur Black Pearl
Beleuchtung zur Black Pearl
Schottwand zur Black Pearl


und nu???

Grüsse Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

71

Donnerstag, 7. Februar 2013, 23:36

Hallo miteinander,

bevor ich mich jetzt in den Skiurlaub verabschiede, möchte ich erst mal noch den aktuellen Stand bei meinen drei Ruderbööötchen zeigen.
Hatte mich entschlossen, erst da mal weiterzumachen, dann hab ich etwas Zeit, mir zu überlegen, wie ich die alten Belegnägel sauber raus bekomme ...

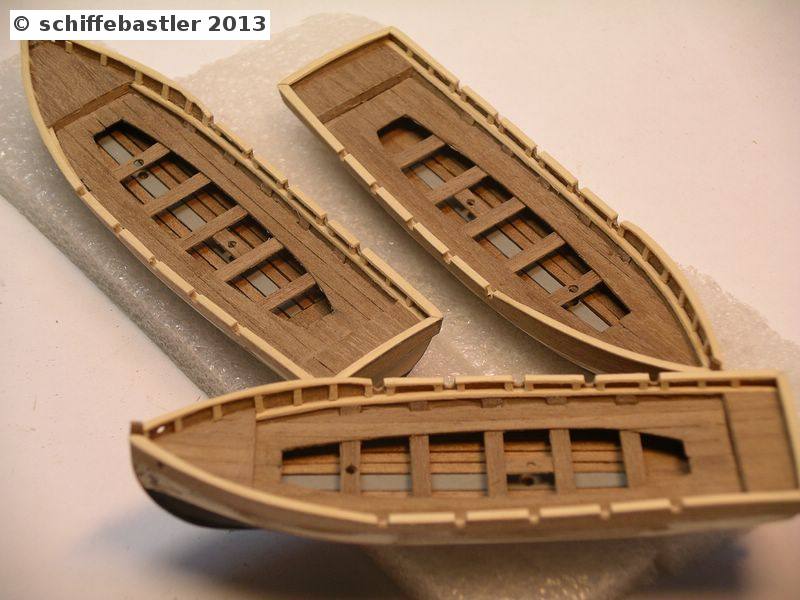

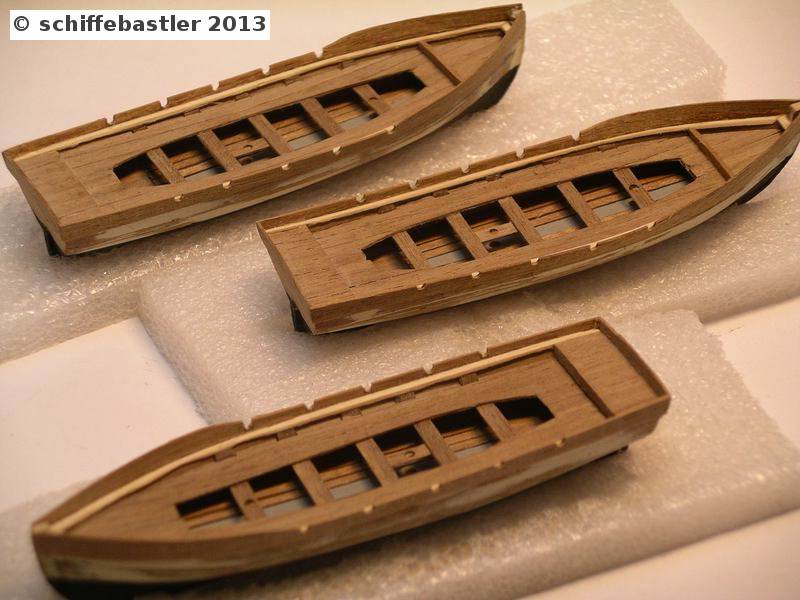

Also, zuletzt kamen die Sitzbänke rein.. Nachdem ich dann die Dollbordbretter gemacht und passend zugeschliffen hatte - jeweils die rechte und linke Seite getrennt - habe ich diese auf die Sitzbänke angepasst. Zwei der Böötchen habe ich noch mit separaten Bugfächern ausgestattet - entsprechende Infos habe ich aus Bildern, die ich im Internet gefunden hatte. Anschliessend kamen an die Seiten die Bretter des Schanzkleids, in die die Aufnahmen für die Riemen geschliffen wurden.
Dann noch zusätzliche Spanten bis oben und das Dollbord drauf.









So, nun fehlen noch die Ruder, Beschlagteile und Riemen - aber erst nach dem Urlaub :wink:

Beste Grüsse, Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

72

Samstag, 9. Februar 2013, 00:07

GOIL! :sabber:
Artikel 3: Et hät noch emmer joot jejange.
(„Es ist bisher noch immer gut gegangen.“)
Was gestern gut gegangen ist, wird auch morgen funktionieren.
Situationsabhängig auch: Wir wissen es ist Murks, aber es wird schon gut gehen.

73

Samstag, 9. Februar 2013, 18:17

das kann man wohl sagen!!!!!

74

Samstag, 9. Februar 2013, 19:35

Hallo Joachim,

Wie immer PERFEKT :!:

LG
Marcel

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

75

Sonntag, 24. Februar 2013, 20:42

Hallo,

erst mal danke für die netten Worte!
Und nach dem Urlaub mit Schnee satt, gings dann wieder etwas in die Werft. Meine kleine Flotille mit den 4 Böötchen ist jetzt fertig. Es fehlen aber noch die Ruder und weitere Ausrüstung. Komme aber gerade nicht so richtig weiter, eine Grippe hat mich im Griff und zwingt mich immer wieder in die Koje... :(
Na ja, irgendwann geht's ja wieder.







Grüsse, Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

76

Sonntag, 24. Februar 2013, 20:48

hallo joachim,
gewohnt tolle arbeit und natürlich gute besserung
LG der roland

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

77

Freitag, 1. März 2013, 20:20

Hallo,

so langsam gibt's wieder etwas Aktivität auf meiner Werft.

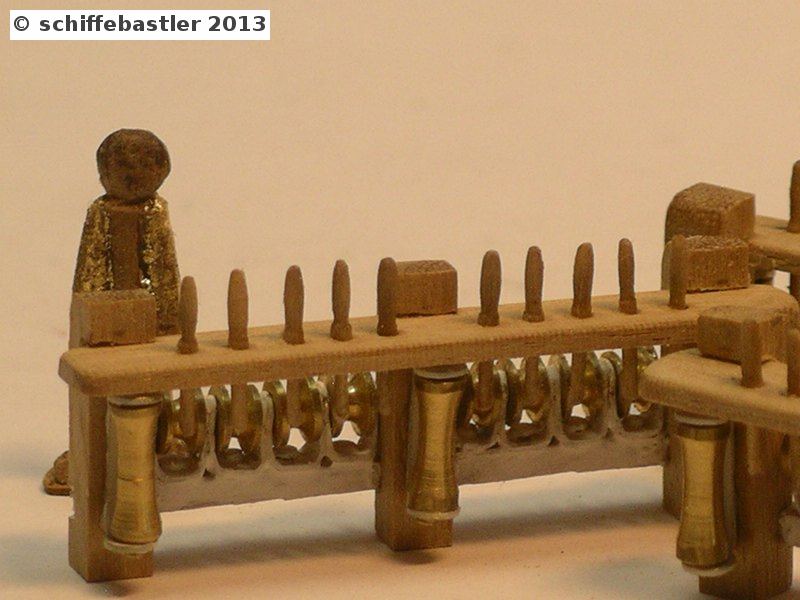

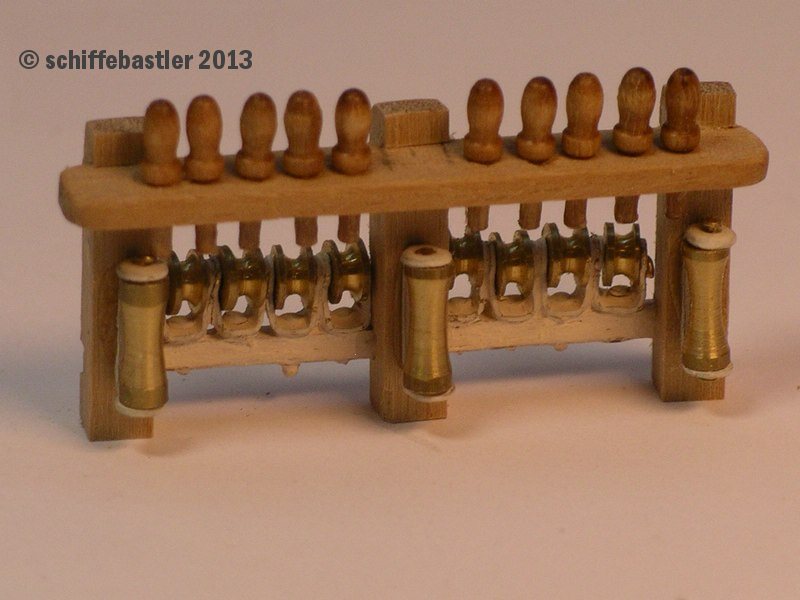

Die mühsam geschnitzten Belegnägel sollten nun eingebaut werden. Als erstes hatte ich jedoch 4 Belegnagelracks nochmal neu zu bauen. Diese Racks hatte ich glücklicherweise noch nicht eingebaut gehabt und erst spät bemerkt, dass der Bauplan an dieser Stelle fehlerhaft war. Nun konnte ich sie auch gleich mit den neuen Belegnägel versehen.





Anschliessend mussten aus allen bereits eingebauten Racks die alten, dicken Belegnägel entfernt und die neuen Belegnägel eingebaut werden. Einige der Löcher waren nicht mehr in Ordnung und musste ich vorher verfüllen um sie dann neu bohren zu können.
Als Vergleich zuerst nochmal Bilder der alten Belegnägel.






Bis dann, Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

Beiträge: 2 150

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

  • Nachricht senden

78

Samstag, 2. März 2013, 12:59

Na aber Hallo 8o, der Aufwand hat sich doch gelohnt :thumbsup:
Einfach mal machen! Könnte ja gut werden.


Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

79

Samstag, 2. März 2013, 19:52

Hallo,
damit sich der Aufwand auch in anderen Bereichen lohnt, hab ich hier mal einen Klebertest gemacht.

Hatte da vor einiger Zeit Probleme mit meinen Folien als 'Fenster', zum einen, was die Klebekraft betraf und sie sahen vor allem nicht besonders schön aus. Habe mir deshalb verschiedene Kleber zum Vergleich zugelegt und dabei auch Vorschläge von Forumsmitglieder einbezogen.

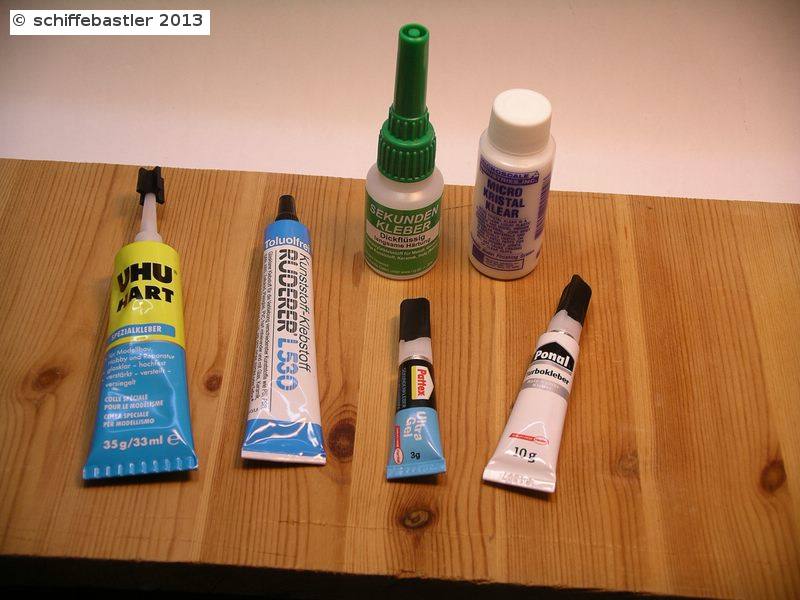

Kleber im Test:

1. UHU-hart
2. Ruderer L530, Kunststoff-Klebstoff (Empfehlung Bastlerzentrale)
3. Ponal Turbokleber
4. Pattex Ultra Gel
5. R&G Sekundenkleber (Empfehlung Bastlerzentrale)
6. Micro Kristal Klear

3./4./5. mit Cyanacrylat


Die Tests erheben keinerlei Anspruch auf Allgemeingültigkeit und sollten mir lediglich eine gewisse Einordnung für die Verwendbarkeit bezüglich meiner Ansprüche ergeben.

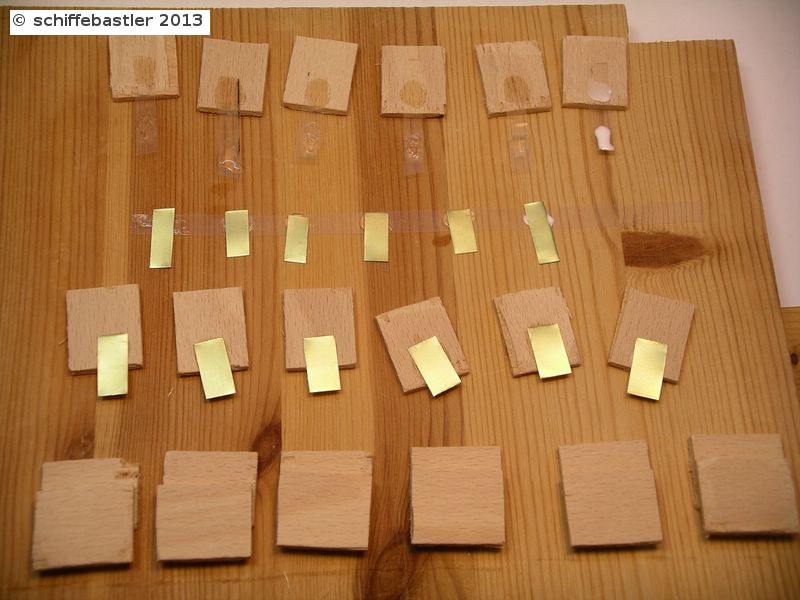

Testaufbau wie im Bild zu sehen.
Test mit Klebeflächen von ca. 1qcm
Trocknungsdauer: ca. 6h





Subjektives Ergebnis meiner Tests (Nummerierung entspricht den Nummern der Kleber oben):

1. UHU-hart
zäh, bildet kleine Luftblasen, haftet nach 10-20min, stundenlange Aushärtung

2. Ruderer L530, Kunststoff-Klebstoff
spröde, glasklare Abbildung des Klebstoffs, Material reduziert wenig, wenige min zur Haftung, Aushärtung einzelne Stunden

3. Ponal Turbokleber

spröde, fällt unterschiedlich matt aus mit keiner klaren Oberfläche
(unschön), Material und Dämpfe mattieren und verfärben Oberfläche,
starke Materialschrumpfung, klebt fast unmittelbar, kaum bis gar nicht korrigierbar, Aushärtung in wenigen Minuten (5-10min)
Gel - fliesst deshalb auch nicht an ungewünschte Stellen

4. Pattex Ultra Gel
spröde, fällt unterschiedlich matt aus mit keiner klaren Oberfläche (unschön), Material und Dämpfe mattieren
und verfärben Oberfläche, starke Materialschrumpfung,
klebt nach einigen Sekunden, im Sekundenbereich korrigierbar, Aushärtung in wenigen Minuten (10-20min)
subjektiv schwächster der Sekundenkleber
Gel - fliesst deshalb auch nicht an ungewünschte Stellen

5. R&G Sekundenkleber
spröde, fällt unterschiedlich matt aus mit keiner klaren Oberfläche (unschön), Material und Dämpfe mattieren
und verfärben Oberfläche, starke Materialschrumpfung,
klebt fast unmittelbar, kaum bis gar nicht korrigierbar, Aushärtung in wenigen Minuten (5-10min)
subjektiv stärkster der Sekundenkleber
sehr dünnflüssig

6. Micro Kristal Klear
milchige Konsistenz, etwas zäh, wird im Laufe der Trocknung durchsichtig, konnte innerhalb der Testzeit (6h) nicht
aushärten (Ausnahme: Holz-Holz-Klebung), alle anderen Klebestellen sind bis zuletzt weich und
haben keine Haftkraft
--> hier steht noch ein Zusatztest mit Härtung-über-Nacht an


Habe dann die Haftung getestet mit erst geradem, dann schrägem, verdrehtem Zug

Folie - Holz:
1. mittlere Haftkraft
2. mittlere Haftkraft, löst sich plötzlich ab, wenn seitliche Belastung oder Verdrehung
3. mittlere Haftkraft, löst sich plötzlich ab, wenn seitliche Belastung oder Verdrehung
4. mittlere Haftkraft, löst sich plötzlich ab, wenn seitliche Belastung oder Verdrehung
5. mittlere Haftkraft, löst sich plötzlich ab, wenn seitliche Belastung oder Verdrehung
6. schlechte HaftkrafT

Metall - Folie:
1. schlechte Haftkraft, spröde und löst plötzlich ab
2. schlechte Haftkraft, löst plötzlich ab
3. mittlere Haftkraft
4. mittlere Haftkraft
5. schlechte Haftkraft, spröde und löst plötzlich ab
6. schlechte Haftkraft

Metall - Holz:
1. mittlere Haftkraft
2. gute Haftkraft
3. sehr gute Haftkraft
4. sehr gute Haftkraft
5. schlechte Haftkraft
6. schlechte Haftkraft

Holz - Holz:
1. gute Haftkraft
2. gute Haftkraft
3. sehr gute Haftkraft
4. gute Haftkraft
5. gute Haftkraft
6. gute Haftkraft

Metall - Metall:
1. schlechte Haftkraft
2. schlechte Haftkraft
3. gute Haftkraft
4. gute Haftkraft
5. gute Haftkraft
6. schlechte Haftkraft


Im Endergebnis fand ich jetzt alles doch recht durchwachsen. Hatte eigentlich klarere Aussagen erwartet...
Micro Kristal Klear muss ich nochmal mit viel längeren Trocknungszeiten testen (wobei dies selbst bei mir auch schon oftmals ein Nachteil für sich ist).

Na dann, Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

80

Samstag, 2. März 2013, 22:55

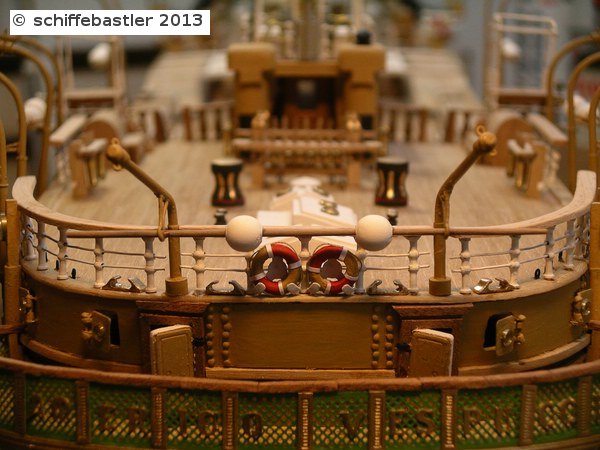

So, und nun noch eine Kleinigkeit zum Abend:

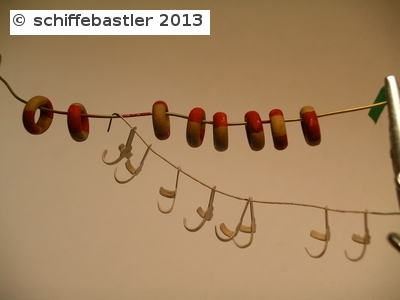

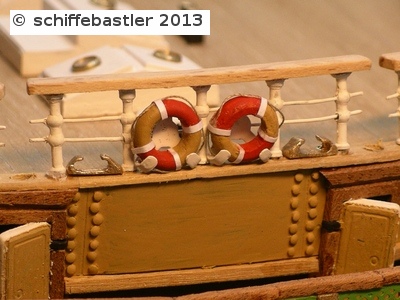

Ein paar Rettungsringe dürfens diesmal sein. Einfache Sache, Holzring, lackieren, kleine Leine am Rand befestigen und die weissen Streifen aus Papier einkleben. Und dann noch mit jeweils einer Halterung am Schiff verteilen.









Grüsse, Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

81

Sonntag, 3. März 2013, 11:18

:ok: :respekt: :ok:
"Etwas nicht zu können ist noch lange kein Grund, es nicht zu tun."
Bart Simpson (*19.04.1987)

82

Sonntag, 3. März 2013, 11:24

Einfache Sache

Hallo Joachim,

war vielleicht ne einfache Sache, ist aber extrem wirkungsvoll und super gelungen. :ok:

LG :wink:
Marcel

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

83

Sonntag, 3. März 2013, 11:33

Danke, dass es Euch gefällt!
Ich selber mag ja diese netten Kleinigkeiten ganz gerne, gibt dem Ganzen immer auch etwas mehr Leben.
Grüsse, Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

Beiträge: 2 150

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

  • Nachricht senden

84

Sonntag, 3. März 2013, 16:22

Und vielen Dank für den aufwändigen Klebertest und die Mühe die Du Dir dabei gemacht hast. Mag zwar vielleicht nicht allgemeingültig sein, hilft einem doch aber immerhin schon mal weiter, wenn man sich fragt, welchen Kleber man wofür benutzen kann. Echt Klasse :respekt:
Einfach mal machen! Könnte ja gut werden.


Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

85

Sonntag, 3. März 2013, 16:33

....ja...der test ist klasse klasse. vielleicht noch von mir der zusatzt, dass kristall klear über nacht schön aushärtet.
allerdings klebe ich damit nur transparente oder sehr kleine teile!
LG der roland

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

86

Sonntag, 3. März 2013, 21:10

Danke für Euer Interesse!

@Roland: dieses Cristal Clear verhält sich etwas seltsam - und das wo ich doch mehr als 5 Wochen auf den Kleber gewartet habe. Hab das nun 1,5 Tage aushärten lassen. Jetzt ist es so, dass Folie auf Holz ausgehärtet war, aber sich fast ohne Wiederstand wieder gelöst hat. Metall auf Holz hält hervorragend. Aber Metall auf Folie, da ist der Kleber noch immer frisch und hält dementsprechend auch nicht. Ebenso hatte ich einen Klecks des Klebers auf Folie gemacht um zu sehen, wie die optische Wirkung ist, auch hier ist der Kleber noch längst nicht ausgehärtet und immer noch milchig....
Benutzt Du den Kleber zusammen mit Plastikteilen und härtet das dann schneller? Für welche Teile Deiner Kearsarge setzt Du ihn denn ein, denn so herrvorragend wie dieses Modell gebaut ist, kannst Du wohl kaum mit einem nicht so guten Kleber gearbeitet haben...

Beste Grüsse Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

87

Sonntag, 3. März 2013, 23:24

hallo joachim, ich habe bei meiner kearsarge sämtliche gitter, bzw geländer mit krystalklear verklebt.
das war dann karbon auf draht....bombenfest. weiterhein die bullaugen eingeklebt und verglast!
LG der roland

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

88

Sonntag, 10. März 2013, 21:01

Hallo allerseits,

@Roland: nach 3 Tagen Trocknung hat's dann mit dem Kleber auch funktioniert! Halt eben etwas länger.

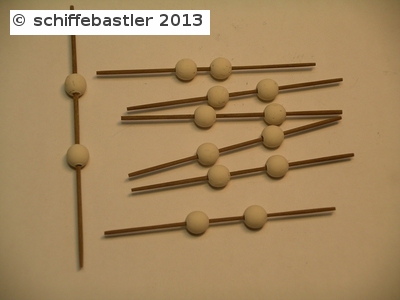

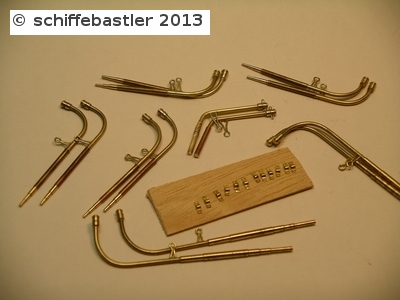

So, hab jetzt mal mit den Bootsdavits angefangen. Erst mal Stangen mit Polster darauf erstellt, die als Fender für die Boote dienen.

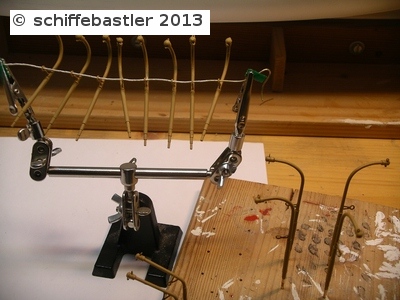

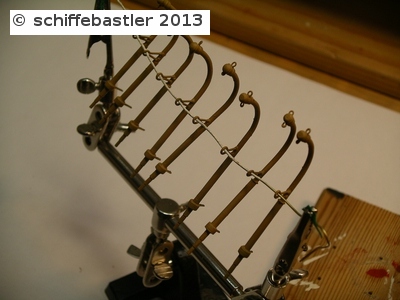

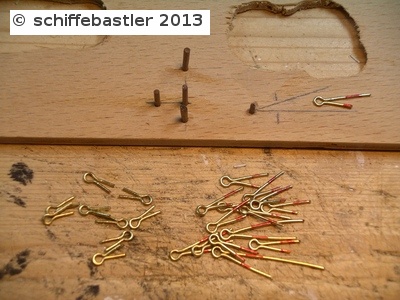

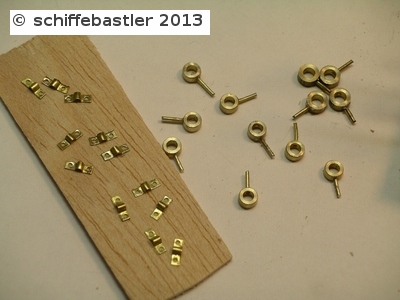

Die Davits selbst erhalten Köpfe in die Bohrungen für Ringe kommen, sowie Abstandshalter in die die vorher angefertigten Stangen eingeschoben werden. Um die Davits am Schiff zu befestigen, gibt's für den oberen Teil Ringe, die auf die Davits geschoben werden. Beim Umpacken dann das Maleur - die Schachtel mit diesen Ringen fällt auf den Boden .... einer der Ringe fehlt jetzt ... sch...
Na ja, dann eben mal der Rest montiert und lackiert.








Wie es am Modell aussieht, dann erst in gut einer Woche, ansonsten habe ich für das Treffen am Samstag ein Transportproblem mit der Amerigo.
Also, nichts spektakuläres heute, aber braucht man auch.

Grüsse, Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

  • »schiffebastler« ist der Autor dieses Themas

Beiträge: 324

Realname: Joachim Müllerschön

Wohnort: Grossbettlingen

  • Nachricht senden

89

Montag, 18. März 2013, 23:43

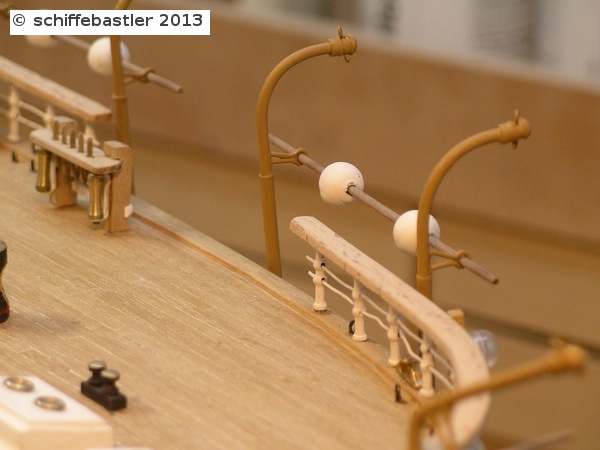

So, nun habe ich die Bootsdavits am Schiff angebracht. Dazu wurden die unteren Enden der Davits mittels eines Halters und Nägel befestigt, während ein jeweils etwas höher befestigter Ring um die Davits von hinten mittels eines Nagels auch im Schiff befestigt ist.
Auf die Takelung der Davits und letztlich auch die Befestigung der Böötchen müsst Ihr leider bis zum Schluss warten, denn ansonsten würde ich mir den Platz für Befestigungen der Takelage verbauen.







Grüsse Joachim

Der Weg ist das Ziel

im Bau: Amerigo Vespucci Holz: Amerigo Vespucci - ital. Segelschulschiff

in Vorbereitung: Golden Hind, Wapen von Hamburg 1, La Rèale

90

Dienstag, 19. März 2013, 13:49

Hallo Joachim,

sieht wie immer perfekt aus. :ok: :ok:

LG :wink:
Marcel

Zur Zeit ist neben Ihnen 1 Benutzer in diesem Thema unterwegs:

1 Besucher

Werbung
