Hi Ray.....

Viel beizutragen habe ich in deinem Baubericht leider nicht.... weil keine Ahnung. aber ich bin sehr beeindruckt von deinem Können und deinen Umsetzungen.... Schaue gerne hier Vorbei und staune über deine Fortschritte. Um das mal einfach zu sagen mit meinen Worten....: Deine Graf Spee wird bestimmt ein "Knaller-Teil" wie schon deine Titanic. Natürlich bleibe ich hier dran.

Weiterhin gutes gelingen.

Gruß, Dirk.

Einfach Ray, einfach Genial !!
Bin schon gespannt, wie es mit Farbe aussieht!!

Wieder einmal super umgesetzt.
Da bin ich auch gespannt wie es mit Farbe wirkt.

LG Heinz

Leute hetzt euch nicht ab, ihr kommt noch früh genug zu spät!

Hallo Ray tolle Ideen hast du Ein Tipp um gewellte Drähte gerade zu bekommen: ein Ende in den Schraubstock spannen, das andere Ende mit einer Flachzange packen und ruckartig ziehen, evtl. mehrmals; und der Darht ist gerade. Sollte auch mit aufgebogenen Büroklammern funktionieren.
Gruß Norbert

Hallo Ray Deine Modellbauarbeit fasziniert mich immer mehr Gruß Norbert

Hallo Ray,

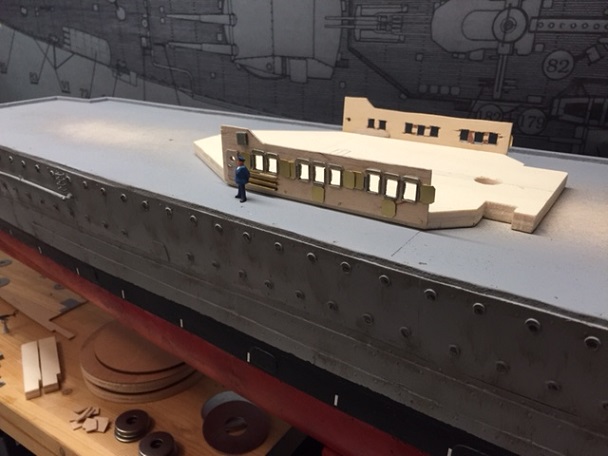

mit der Beleuchtung wertest du dein Modell auf jeden Fall deutlich auf.

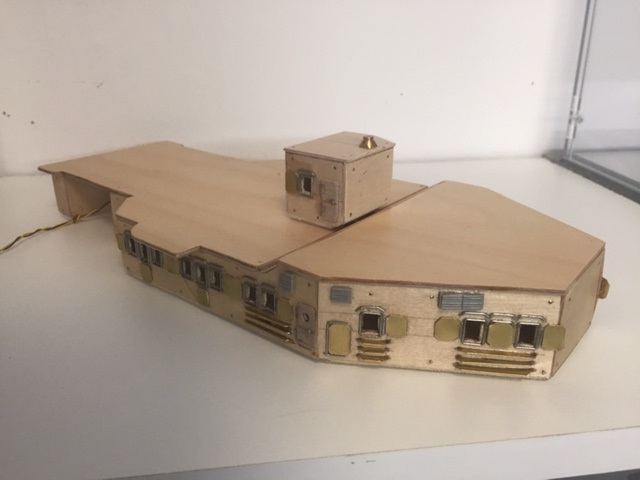

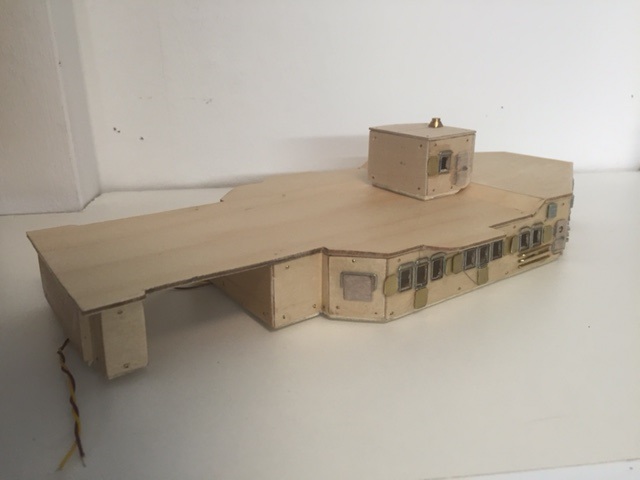

Deine Wände für die Aufbauten des Decks hast du wirklich gut hinbekommen.
Nur die Kanten der einzelnen Wände solltest du auf jeden Fall spachteln.
Es wird wesentlich sauberer und lässt sich besser lackieren. Du kannst ja
auch Spachtelmasse aus der Tube verwenden, ist super einfach zu verarbeiten.
Einfach mal ausprobieren und nicht sofort dagegen sein.

Mit freundlichem Glückauf
Jürgen

Hallo Ray

Das sieht wieder richtig klasse aus...kann das immer nur wiederholen was Du aus verschiedenen Materialien zauberst.
Den Deckssprung kann ich mir nur so erklären....im vorderen Bereich hat die GS ja den Geschützturm und der ragt ja in der Höhe über
das das fortlaufende Deck der Aufbauten. Damit die Radarsektion nicht hinter dem Turm sitzt, haben sie da einen Deckssprung noch oben gemacht.
Habe mir einige Zeichnungen und orig. Bilder angeschaut.
Das ist dazu meine Interpretation.

und der Moin Ray

In deinem Beitrag hast du nach dem Sinn des Decksprunges gefragt....

Meine Antwort dazu.....

Es gibt keinen Sinn in der Schräge denn; (Irrtum meinerseits möglich)........So ich es auf den Draufsichten deiner Bauplanes an der Wand richtig erkennen kann und der Zeichner keinen Fehler gemacht hat
gehört diese Schräge im Deck da gar nicht hin.

Ich begründe meine Aussage.

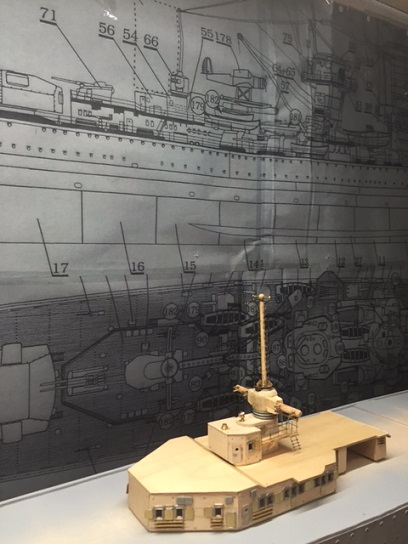

In der Draufsicht deines Planes an der Wand im Hintergrund ist das entsprechende Deck zu erkennen.
Vergrößert man die Zeichnung ( Ich habe es bei mir im Pc gemacht) ist in der Darstellung keine quer laufende Körperkannte erkennbar im Deck.
Wäre dort aber wie in deinem Modell eine Erhöhung so müßten 2 erkennbar quer laufende Körperkannte im Bild vorhanden sein um die Körperkannten der Schräge im Deck zu zeigen.
Feste erkennbare Körperkannten müssen in Technischen Zeichnungen mittels durchgehender Linien oder Strichlinien dargestellt werden. (Strichlinien wenn durch höhere Bauteile die Körperkannte verdeckt wird.)

Aus meiner jetzigen Sicht und unter Berücksichtigung der geringen Betrachtungsmöglichkeiten der Gesamtansichten und der ursprünglichen Bauteile und unter Betrachtung von Original Fotos
habe ich die Vermutung das du wahrscheinlich den Linienverlauf der Splitterschutz Wände am Heckbereich dieses Aufbauteils mit dem Höhenverlauf des Decks verwechselt hast und dadurch der Decksprung an einer
Stelle entstand wo eigentlich keiner war und sein sollte..

Dafür spricht auch das es beim Zeichnen von Karton Modell Kriegsschiffen recht verbreitet ist Stahl Splitterschutzwände die direkt an einer freien Bordwand sitzen in der Zeichnung mit dieser zu kombinieren.
Die hat Drucktechnische Gründe bez der Farben.
So erscheinen oft Aufbauwände und Splitterschutz Wände als ein Bauteil.
Meist wird dann die Innenseite dieser Splitter Wände als durchgehender Streifen von innen ein geklebt und dient so als Höhen Ausrichtung für das folgende Deck
Oder die Innenseiten dieser Splitterwände oder Stahlreling ist am ein zu bauenden Deck angebunden was (nach hoch klappen und verkleben der Wände ein durchsacken des Decks verhindert.
(Version bei Decks auf die später noch weitere Wände aufgebaut werden müssen)

Wie gesagt ich kann mich irren dann habe ich hier nur umsonst etwas Text geschrieben ..aber ich vermute das eine dieser beiden Bauversionen in deinem Karton Modell vorhanden ist am Deck dieses Aufbau Bereiches..
Ach und.. auch wenn die Draufsicht im Gesamt Bild keine Körperkannten aufweist ... Wenn der Konstrukteur deiner Spee im Deck dieses Aufbau Bereiches eine Schräge vorgesehen hat so müste zumindest das Deckbauteil des
Originals (1;200) quelaufende Linien aufzeigen um die Knicke exakt anfertigen zu können vor dem verkleben.
Hat das Deckelement aus dem Original Bausatz keine Quer Linien zum vorbereiten einer Schräge wirst du wissen was du ändern must bei deinem Schiff.
Lg Werner

Dann lag ich falsch mit meiner Sicht weise
Aber trotzdem besser so als anders rum denn so must du nichts abändern.

Wäre für mich auch denkbar das der Bausatz von GPM diese Schräge nicht im Modell besitzt und darum die entsprechenden Markierungen nicht zu sehen sind..

Anmerkung; Unter Betrachtung deiner gezeigten Fotos hast du die Optik der Aufbauwände sehr exakt dargestellt in deinem Modell.

Schon cool, wie Du aus diversen Materialien die Aufbauten zusammenschusterst und es dann am Ende echt toll aussieht, auch ohne Farbe .

Zitat von »Keycastle«

zusammenschusterst

Moin Ray,

stimmt, auch ohne Farbe sehen die Aufbauten Top aus. eine wirklich schöne Umsetzung. Und nun ein wenig Klugsch...: Warum ein Deckssprung dort? Weil die achtere 10,5-Flak sonst nicht über den Turm Berta schießen könnte. Warum nicht den kompletten Aufbau auf einer Höhe? Der Entwurf musste damals schließlich mit Gewichten geizen (10.000 ts-Limit), also wurde gerade soviel Material verbaut, wie notwendig.

Mahlzeit!

Da hat Bernd eine ebenso einfache wie einleuchtende Erklärung geliefert, klar, so muss es sein.

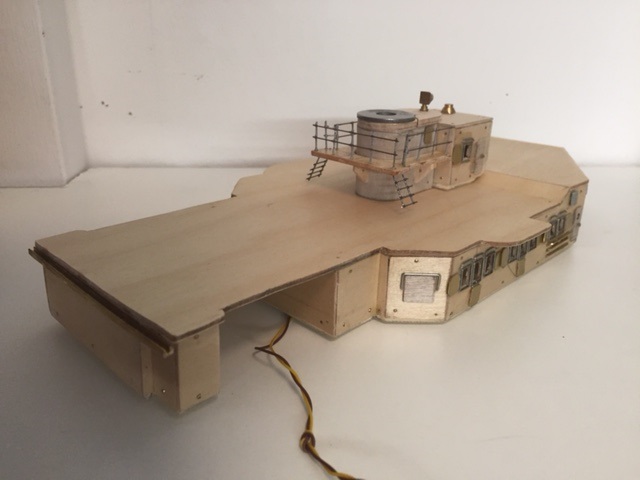

Mir gefällt der Aufbau auch sehr gut, nebenbei beeindruckendes Tempo, mich irritieren nur die Überstände an Reling und Leitern. Was sagt die Abnahmekommision dazu (Unfallgefahr) ?

Moin Ray,

Ich bleibe bei dem Urteil genial wenn nun noch aus der Kombüse die passenden Gerüche kämen...

Sonnige Grüße aus der Bucht von Cadiz

Hallo Ray,

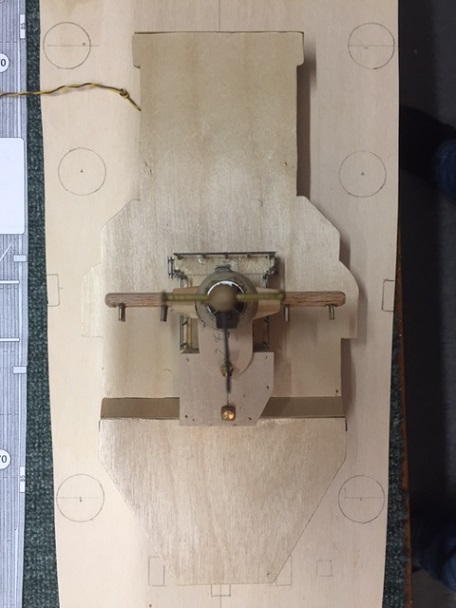

Der Mast bildet die Achse, der wird auf dem Deck befestigt und der
Entfernungsmesser dadurch drehbar gelagert. Hast Du es verstanden?

Zitat von »Ray«

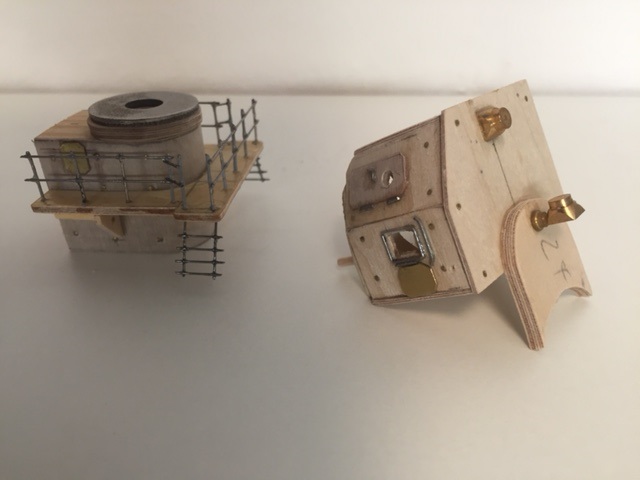

(man entdecke Aderendhülsen, Nägel, Teil vom Besenstiel, Büroklammern, Holzperlen, Möbeldübel, Federstahldraht, Unterlegscheiben, Pinselstiel, Messingrundprofil und Ätzteilreste etc.)

Du bist der MacGyver unter den Modellbauern.
