Hallo Ingo,

ich hätte das mit den Schlitzen auch so gelassen.

Bei mir waren diese zusätzlichen Ätzteile dabei. Allerdings nur für den hinteren Bereich.
Da aber im Bugbereich die selbe Flutschlitzart vorhanden ist, habe ich die Ätzteile auch nicht verwendet.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

gobidoc

Beiträge: 3 619

Realname: Hans Juergen

Wohnort: Bitburg

632

Samstag, 20. November 2021, 07:30

bin auf die Hochzeit gespannt

Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

633

Samstag, 20. November 2021, 20:05

Moin Moin,

gestern habe ich noch Sektion H an den Dreierblock I-K geschraubt und geklebt:

Anschließend wurden wieder Schweißnähte zwischen den Sektionen mit 0,3er-Messingdraht simuliert. Hier muss ich aber nochmal ein bisschen Schleiffen:

Und dann war es so weit, das erste Mal alle fertigen Rumpfteile zusammen:

Zitat von »gobidoc«

bin auf die Hochzeit gespannt

Vor der Hochzeit die Verlobung

Den Turm muss ich ja in zwei Teilen drucken, hier das Bugteil frisch aus dem Drucker:

Dann ging es ans Versäubern. Innen ganz viel Support raus, die Flutschlitze geöffnet und den Flakturm mal lose aufgesetzt:

Hier die eingezogene Zwischenwand, welche später die Klebefläche zum Heckteil des Turms bildet:

Hier zwei Bilder von der Turmhälfte auf dem Mittel-Block des Rumpfes:

Und eine Gesamtansicht:

Gerade habe ich den Druck des Heckteils vom Turm gestartet. Montag Abend soll es fertig sein, Bilder dann am Dienstag...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Fussgänger

Beiträge: 1 258

Realname: Ronald

Wohnort: Mannheim

634

Samstag, 20. November 2021, 21:54

Hallo Ingo
Das letzte Großteil gestartet. :tanz:

Wie hast Du den "Teppich ",(die untergeschobene Platte) eigendlich entfernt ?
Gruß Ronald

Zum Seitenanfang

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

635

Sonntag, 21. November 2021, 07:17

Moin Ray, moin Ingo,

Da kann ich jetzt ga nicht sagen welches Boot und welche Baugröße mir besser gefällt, es sehen beide Boote sehr gut aus. :thumbsup:

Auch das Vorderteil des Turms macht einen guten und sauberen Eindruck. :ok:

Mal ne Frage, das zweite Teil vom Turm wird wohl ein bisschen Länger als das Vorderteil, oder täuscht das?

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

636

Sonntag, 21. November 2021, 12:43

Hallo Ingo,

tolle Druckergebnisse schön in Szene gesetzt!
Das Ende ist abzusehen.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

637

Sonntag, 21. November 2021, 14:17

Moin Moin,

vielen Dank Roland, Bernd und Ray für eure netten Wortmeldungen :hand:

@Roland: Für die Bodenplatte habe ich vom entsprechenden Teil des Turms in der Druckersoftware unten 0,5mm abgeschnitten und den Rest vom Turm gelöscht. Damit hatte ich nur die Bodenplatte, welche ich in Tinkercad ausgefüllt habe. Im Anschluss daran kam die Platte zusammen mit dem Turm wieder in das Druckprogramm und beide wurden deckungsgleich übereinandergelegt. Hier habe ich sie für das Bild wieder ein Stück zur Seite geschoben:

Dadurch passen die äußeren Kanten zum Original-Modell und innen kann man, da nur 0,5mm dick, das Ganze mit einem Skalpell einfach herausschneiden und man kommt wieder an die Support-Stützen, die sich auch ganz leicht entfernen lassen:

@Bernd: Ja, das Heckteil (rechts) vom Turm wird größer:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Fussgänger

Beiträge: 1 258

Realname: Ronald

Wohnort: Mannheim

638

Sonntag, 21. November 2021, 15:11

Danke für die Erklärung und den Link ! :five:

Gruß Ronald

Zum Seitenanfang

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

639

Montag, 22. November 2021, 06:26

Moin Ingo,

Danke für die Antwort, so dachte ich mir das schon, weil man das so auf dem Rumpf erkennen kann, aber manchmal braucht man Gewissheit.
Dann drücke ich die Daumen das beim praktisch letzten Teil, nichts mehr schief geht.

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

640

Montag, 22. November 2021, 07:21

Moin Bernd,

Zitat von »Truckoldi«

Dann drücke ich die Daumen das beim praktisch letzten Teil, nichts mehr schief geht

Ich will jetzt nicht Meister Pferdefuß an die Wand malen, aber heute morgen beim kontrollieren sah es richtig gut aus. Der Drucker ist mittlerweile bei Unterkante Flakturm angekommen und bis ich heute Abend nach Hause komme sollte er fertig sein

Das letzte Teil ist es aber noch nicht, es fehlen noch ein paar Kleinteile, Schnorchelkopf, UZO, ...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

641

Dienstag, 23. November 2021, 07:34

Moin Moin,

hier die ersten Bilder vom hinteren Turmteil, frisch aus dem Drucker:

Leider hat sich das Heck leicht nach oben geneigt. Der Brim (die dünne Umrandung) hat nicht richtig auf dem Druckbett gehaftet und sich beim Abkühlen zusammen und nach oben gezogen:

Das ist aber überhaupt nicht tragisch. Wenn das Teil versäubert ist fehlt da nicht mal ein Millimeter, also ganz einfach mit ein bisschen Spachtelmasse zu beheben

Auch hier wieder eine solide Druck-Basis durch die Bodenplatte:

Jetzt wird das Teil versäubert und dann ist Hochzeit mit dem vorderen Turmteil...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

642

Dienstag, 23. November 2021, 19:43

Moin Moin,

Tageswerk...
Der hintere Teil des Turmes ist versäubert, und mit der vorderen Hälfte verklebt. Eine erste Runde S&S (Spachteln und Schleifen) ist bereits erfolgt. Der Schnorchelkopf ist gedruckt und mit einer Kugel als Schwimmerersatz versehen. Die Rohre für den Schnorchel musste ich ein wenig kürzen, damit das Angriffssehrohr freien Blick darüber hat. Und hier jetzt die ersten Bilder:

Wie erwartet ist der Spalt an der verzogenen Stelle nicht besonders groß:

Und dann der große Moment, ich spar mir alle weiteren Worte...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

643

Dienstag, 23. November 2021, 19:49

Auha,
jetzt wird geklotzt und nicht gekleckert.

Sieht großartig aus, Ingo.
Wie wirst Du den Turm auf Deck befestigen, kleben oder schrauben?

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

644

Mittwoch, 24. November 2021, 07:09

Moin Ingo,

Sieht wirklich gut aus und der Spalt ist fast nicht zu sehen, ein bisschen Nacharbeit und weg ist er. :thumbsup:

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

645

Mittwoch, 24. November 2021, 07:55

Moin Moin,

Danke euch Beiden :hand:

@Ray: Ich werde kleben. Da das ganze Boot ja geklebt und gespachtelt wird, macht es für mich keinen Sinn den Turm abnehmbar zu haben. Der kommt fest drauf.

Jetzt geht es so langsam an die Endausrüstung. Der Turm wird weiter ausgebaut, also mit seinen Ätzteilen bestückt und dann grundiert. Im Anschluss daran werde ich mich um die weitere Lackierung kümmern. Da muss ich mir aber noch Gedanken machen, da der Rumpf nicht in meine Lackierkabine passt :will:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Predator

Beiträge: 1 103

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

646

Mittwoch, 24. November 2021, 08:00

Mei is des schäh :love:

Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache

Zum Seitenanfang

Fussgänger

Beiträge: 1 258

Realname: Ronald

Wohnort: Mannheim

647

Mittwoch, 24. November 2021, 08:40

Hallo Ingo
Das sieht Klasse aus . :thumbsup:

Etwas S&S ,(ggf mit einer Beilage ),und der Turm ist am Ort.
Gibt es in der Nähe eine Autowerkstatt oder Lackiererei ?
Mit den Bildern vom Objekt , sollte es möglich sein eine Nische zu "buchen".
Sind wir wieder bei " Daumen drück" ! :smilie:

Gruß Ronald

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

648

Mittwoch, 24. November 2021, 09:34

Moin Moin,

Danke :hand:

@Ronald: Lackiererei hätte ich schon in der Nähe, aber ob der Aufwand lohnt? Ich sage einfach meiner Frau, sie soll neue Wolle oder Stoffe bestellen, dann kann ich meine Kabine, die aus einem zugeschnittenen Karton mit Lampe besteht

einfach erweitern.
Eine Idee wäre noch, ich versehe die Seitenwände mit abnehmbaren Deckeln. Dann kann ich das Boot einfach links und rechts überstehen lassen. Morgen, wenn ich wieder im Home-Office bin, zeige ich mal Bilder.

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

649

Donnerstag, 25. November 2021, 07:20

Moin,

hier die angekündigten Bilder der Lackierkabine.

Ein einzelner Rumpfabschnitt passt problemlos rein:

Beim gesamten Boot wird es eng:

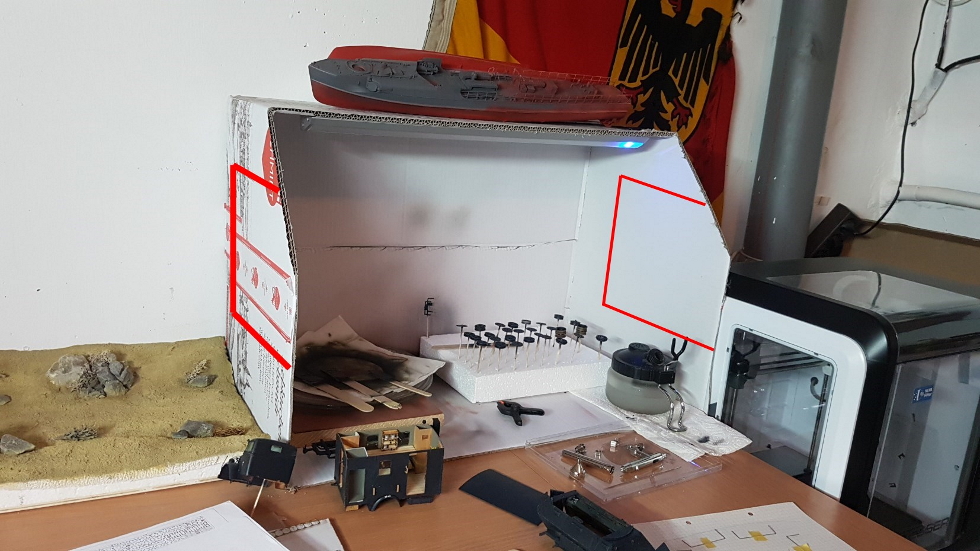

Möglich wäre an den Seiten verschließbare Öffnungen zu schaffen:

An den gezeigten Linien die Seitenwand ausschneiden. Danach dann innen und außen Papp-Streifen kleben, in die das ausgeschnittene Teil wieder eingeschoben werden kann.
Mal sehen... Ich hab ja noch ein bisschen Zeit bis es soweit ist. Die einzelnen Rumpfabschnitte kann ich ja lackieren und nach dem finalen Zusammenbau müssen die Stöße auch erst noch gespachtelt und geschliffen werden.

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

650

Freitag, 26. November 2021, 07:03

Zitat von »Ray«

Warum baust Du das VIIC Boot nicht auch in 1:72?
Die beiden machen sich wirklich gut so nebeneinander.

Fragt mich meine Frau gestern, ob das ein passendes Weihnachtsgeschenk für mich wäre ...

Ich Liebe sie :love:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

651

Freitag, 26. November 2021, 08:56

Na siehst Du, geht doch.
Deine Frau ist der Hammer.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

652

Freitag, 26. November 2021, 10:57

Moin,

Zitat von »Ray«

Deine Frau ist der Hammer.

Ohhhh ja, das ist sie

Update:
Ich habe angefangen die Ätzteile am Turm anzubringen. Die Umrandungen für die Brückenbesatzung habe ich mit Absicht um 180° verdreht angebaut. So gefallen sie mir deutlich besser. Das ist der aktuelle Stand:

Jetzt geht es weiter mit den Ätzteilen an den Ausfahrgeräten. Davon erzähle ich euch aber beim nächsten Mal...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

653

Freitag, 26. November 2021, 15:36

Moin,

und da isser schon wieder

Die Ausfahrgeräte sind auch fertig, alles nur lose gesteckt.
Der Schnorchel. Hier habe ich neben den Ätzteilen noch eine kleine Kugel als Schwimmer-Ersatz verwendet:

Das obligatorische Bild mit dem Cent:

Funk-Mess:

Da die Brücke nach unten offen ist:

habe ich drei kleine Kästen gebaut, die nach dem Lackieren von unten eingeklebt werden:

Und der Peilrahmen muss auch noch trocknen. Hergestellt aus 0,5mm Federstahl, welchen ich gebogen und mit einem zweiten Stück verklebt habe:

Das war's jetzt aber wirklich. Ich hoffe in den nächsten Tagen den Luftpinsel schwingen zu können :nixweis:

Bis dahin euch allen ein schönes Wochenende...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

654

Samstag, 27. November 2021, 06:14

Moin Ingo,

Na es wird ja und es wird gut. :thumbsup:

Nur mal wieder schade wenn die PE-Teile unter der Farbe verschwinden, aber so ist das halt.

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

TimDEFR

Beiträge: 436

Realname: Tim

Wohnort: Paris

655

Samstag, 27. November 2021, 23:05

Klasse Schnorchelmodifikation an dem sowieso schon sehr schön detaillierten Bauteil. Was sind das für blaue Hülsen an der Bordkanone, sind das Kabelummantelungen?

PS: freue mich schon auf den Baubericht für das VIIer

Zum Seitenanfang

Fussgänger

Beiträge: 1 258

Realname: Ronald

Wohnort: Mannheim

656

Sonntag, 28. November 2021, 05:54

Hallo Ingo
Da reibt sich der Laie erstmal die Augen !
Der Schnorchel in seinem Materialmix und mit Cent :
EINE SCHAU

Wie ist die Brückenbesatzung eigendlich in den Druckkörper gekommen ?
Falltür, Leiter und über Zwischenebene zum Luk ?
Gruß Ronald

Zum Seitenanfang

gobidoc

Beiträge: 3 619

Realname: Hans Juergen

Wohnort: Bitburg

657

Sonntag, 28. November 2021, 10:27

Hallo Ingo ,

ich sehe die neuesten Bilder nicht, hast du was geändert? :huh:

Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

Zum Seitenanfang

Prien

Beiträge: 1 408

Realname: Olaf

Wohnort: Spreenhagen

658

Sonntag, 28. November 2021, 11:19

Es werde Boot

Klasse Arbeit, Ingo

Gruß, Olaf

___________________________________________________________
Aktuelles Projekt: faul Rumsitzen, viel mehr geht nicht mehr, gesundheitlich

Zum Seitenanfang

feuermann6147

Beiträge: 9 343

Realname: Ingo

Wohnort: Tamm

659

Sonntag, 28. November 2021, 12:08

Moin Moin,

vielen Dank für euer Lob :hand:

Es freut mich, dass U2511 euer Gefallen findet :rot:

Zitat von »gobidoc«

ich sehe die neuesten Bilder nicht, hast du was geändert?

Nein, ich mache alles wie immer. Ich habe aber auch ab und an das Phänomen, dass ich die Seite ein zweites, manchmal sogar drittes Mal laden muss bis die Bilder sichtbar sind.

Zitat von »Fussgänger«

Wie ist die Brückenbesatzung eigentlich in den Druckkörper gekommen?

Ein Ausschnitt vom Original-Plan. Rot habe ich den Druckkörper markiert und Grün die beiden Turmluken:

Die Brückenbesatzung stand praktisch auf dem druckfesten Turm.

Zitat von »TimDEFR«

Was sind das für blaue Hülsen an der Bordkanone, sind das Kabelummantelungen?

Ja, das scheinen Isolierungen gewesen zu sein. Für einen Draht ist das Rohr aber zu fest. Ich tippe auf Messingstange mit übergeschobener Isolierung.

Zitat von »TimDEFR«

PS: freue mich schon auf den Baubericht für das VIIer

Und ich mich auf Weihnachten :lol:

Zitat von »Truckoldi«

Nur mal wieder schade wenn die PE-Teile unter der Farbe verschwinden, aber so ist das halt.

Hier der Schnorchel mal mit Grundierung. Man erkennt immer noch die feinen Strukturen:

Update:
Gestern hatte ich Airbrush-Großkampftag. Dabei habe ich über den gesamten Rumpf nochmal eine Schicht Grundierung gezogen. Diesmal weiß und nicht 100% deckend. Darauf kommt dann die Farbe:
