Okidoki, dann pass mal schön auf…

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Fussgänger

Beiträge: 1 258

Realname: Ronald

Wohnort: Mannheim

  • Nachricht senden

32

Sonntag, 18. Juli 2021, 08:40

Hallo Ray
3D-Werft für U-Boot, da schau' ich zu. Mit historischer Technik " Auf in neue Welten ". :)
Hoffentlich säuft mein Schmierbrett nicht so oft ab. ;(
Gruß Ronald

Paddi

Beiträge: 975

Realname: Patrick

Wohnort: Fellbach/BW

  • Nachricht senden

33

Sonntag, 18. Juli 2021, 10:44

Moin Ray,

auch ich melde mich an Bord. Findet sich sicher noch ein Platz in ner Ecke ;)

Sehr interessantes Projekt mit der Mischung aus 3D Drucktechnik (vor allem mit dem schönen "alten" Gerät, danke für die Vorstellung), Fotoätzteilen und Modellbau.

Bin auf jeden Fall gespannt.

LG, Patrick
Du kannst dein Leben nicht verlängern und du kannst es auch nicht verbreitern. Aber du kannst es vertiefen.
Gorch Fock (deutscher Schriftsteller)

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 704

Realname: Ray

  • Nachricht senden

34

Montag, 19. Juli 2021, 10:02

Hallo zusammen,

willkommen an Bord, Ronald und Patrick.
Schön, Euch auch hier mit dabei zu wissen.

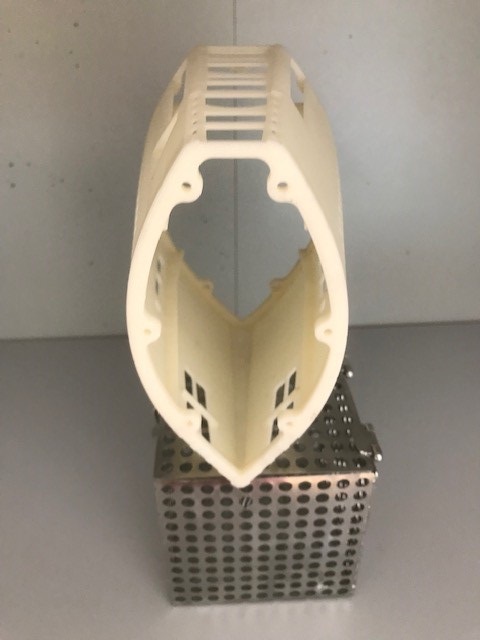

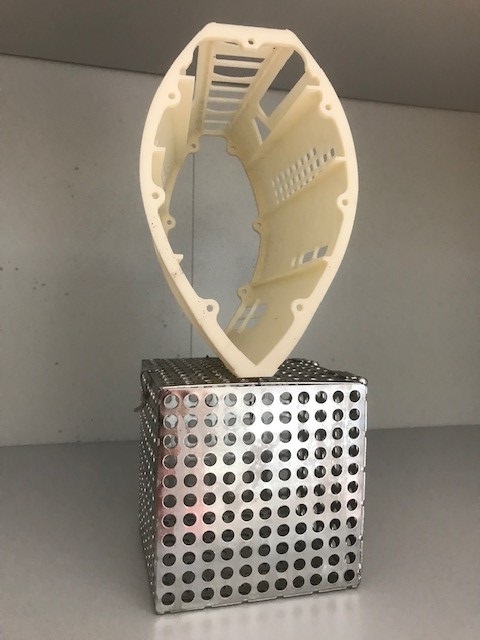

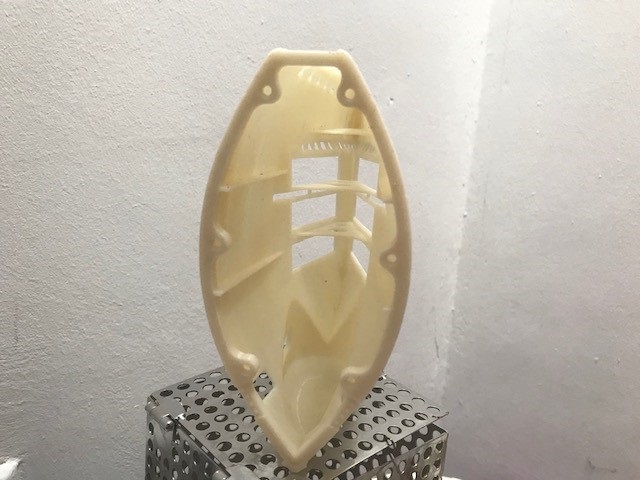

Die Bugsektion ist nun fertig gedruckt und endbehandelt.
Minimale Schleifarbeiten, sowie das Aufbohren der kleinen Löcher direkt oben in der Bugspitze
und in der unteren "Kanzel" des Bauteils sind noch vor Beginn der Ätzteilmontage zu tätigen.










Verbraucht wurden für die erste Rumpfeinheit ca. 90 cm³ Druckplastik und 102 cm³ Stützmaterial.
Gedauert hat das Drucken rund 20 Stunden, die Reinigung (Auflösen der Stützstruktur) im Flüssigkeitsbad ca. 10 Stunden.

Bei der Bestückung mit den Ätzteilen werde ich aus Gründen der besseren Händelbarkeit sektionsweise vorgehen.
Ausgenommen sind hierbei die bauteilübergreifenden Elemente.
Die nächste Sektion ist auch schon im Drucker…

…ich tauche wieder ab und werde berichten, wenn das Ergebnis vorliegt.
Bis dahin…, und immer schön neugierig bleiben. :wink:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

DouverichsRose

Beiträge: 1 081

Realname: Angel

Wohnort: Künzelsau

  • Nachricht senden

35

Montag, 19. Juli 2021, 10:45

Hallo Ray,
kurz und bündig heute - ein Wort:

:love: Wunderschön :love:


Viel Freude beim Fortschritt
Grüßle
KD Angel
Regentropfen sind flüssige Sonnenstrahlen welche nur länger an Dir haften werden.
#bleibtschönimHerzen
HRH KD Angel
In memoriam Bill - mein Dad war n Großer

Predator

Beiträge: 1 103

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

  • Nachricht senden

36

Montag, 19. Juli 2021, 11:50

Ich lass auch nur ein Wort ab: GEIL
Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache
^^

feuermann6147

Beiträge: 9 189

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

37

Montag, 19. Juli 2021, 12:52

Moin Ray,

Grandios :ok: Einfach grandios ...

#Klugscheißer-An 8)

Zitat von »Ray«

Bei der Bestückung mit den Ätzteilen werde ich aus Gründen der besseren Händelbarkeit sektionsweise vorgehen.
Sektionsweise ... Wie beim Original ;) . Der Typ XXI wurde in acht Sektionen (+ Turm als 9.) in Binnenwerften über das ganze Reich verteilt gefertigt. Nur die Endmontage der fertigen Sektionen erfolgte auf einer Helling der Werften an der Küste.

Die Kanzel unter dem Bug ist das Balkon-Gerät. Die Weiterentwicklung der Gruppen-Horchanlage. Heute würde man es Pasiv-Sonar nennen.
#Klugscheißer-Aus

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Golfkilo

Beiträge: 3 704

Realname: Jochen

Wohnort: Gladbeck

  • Nachricht senden

38

Montag, 19. Juli 2021, 17:42

Mahlzeit!

Sieht ja richtig gut aus. An die Sektionsbauweise des Originals musste ich auch sofort denken, an die werde ich in der Realität nämlich auch öfter erinnert. In der Nachbarstadt Gelsenkirchen gibt es, von der A42 aus gut zu sehen, einen großen Getreidesilo (Müllers Mühle), der nach dem Krieg aus in der Nachbarschaft herrenlos herumliegenden XXIer-Rumpfsektionen zusammengebraten wurde...
Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 704

Realname: Ray

  • Nachricht senden

39

Montag, 19. Juli 2021, 20:18

Besten Dank Euch Vieren
für Euer großes Interesse.

Das ist schon wieder die halbe Miete für den Spaß an einem schönen BB.
Kurze und knappe Statements sind hier grundsätzlich ebenso willkommen,
wie Klugscheißer mit solchen fantastischen Hintergrundinformationen.

@Jochen, gerne ein paar Bilder von Müllers-Mühle-Getreidesilo
(wenn`s doch gleich um die Ecke ist).

Toll, dass Ihr hier alle wieder so mitmacht. :ok:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Golfkilo

Beiträge: 3 704

Realname: Jochen

Wohnort: Gladbeck

  • Nachricht senden

40

Montag, 19. Juli 2021, 21:51

Dazu musste ich jetzt nicht einmal aus dem Haus.
Wikipedia Müllers Mühle Interessante Geschichte, die viel über die damalige Zeit erzählt. Allerdings kann man dem Silo seine Herkunft nicht so direkt ansehen..
Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Mirko

Beiträge: 343

  • Nachricht senden

41

Dienstag, 20. Juli 2021, 04:48

Zitat von »Golfkilo«

Wikipedia Müllers Mühle Interessante Geschichte, die viel über die damalige Zeit erzählt. Allerdings kann man dem Silo seine Herkunft nicht so direkt ansehen..
Hallo Jochen,
coole Sache.
Tja hätte ich nicht gedacht das die aus U-Boot -Teile noch was richtig brauchbares gebaut haben. :ok:


Gruß Mirko

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

  • Nachricht senden

42

Dienstag, 20. Juli 2021, 08:30

Moin Ray,

So jetzt mal Zeit gehabt mir das alles genau anzugucken und ich muss sagen das sieht doch wirklich gut aus, vor allem die PE-Teile und die verschiedenen Sehrohre, einfach klasse. :thumbup:
Die erste Rumpfsektion, die man wohl nicht in einem Silo verbauen konnte, sieht spitze aus. :thumbsup: :thumbsup:
Bin schon auf die weiteren Fortschritte ganz gespannt.


LG Bernd
Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 704

Realname: Ray

  • Nachricht senden

43

Dienstag, 20. Juli 2021, 09:22

Ja wirklich,

was man hier alles noch so erfährt.
Mal sehen, wieviel Hintergrundinformationen sich im Laufe dieses BB hier noch auf tun.
Da macht das Bauen doppelt soviel Spaß.

Und wie es aussieht, wird die nächste Sektion morgen auch fertig werden... :tanz:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Prien

Beiträge: 1 405

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

44

Dienstag, 20. Juli 2021, 13:08

Ausgerechnet auf Sch...(ich darf es nicht aussprechen)...nee, echt coole Hintergrundinformation, Jochen, danke dafür.

Ich entschuldige mich für die Unterbrechung und schalte zurück zur Live Sendung von Rays Werft.
Gruß, Olaf

___________________________________________________________
Asperger ist keine Krankheit, es ist der nächste Schritt der Evolution.


Aktuelles Projekt: Wall-E in 3D Druck

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 704

Realname: Ray

  • Nachricht senden

45

Dienstag, 20. Juli 2021, 20:32

Ja, auch von mir noch vielen Dank an Jochen.

Olaf, Ray`s Werft hat für heute leider schon Sendeschluss.
Aber wie gesagt, morgen gibt es wieder Life-Bilder aus der Drucker-Konserve.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 704

Realname: Ray

  • Nachricht senden

46

Mittwoch, 21. Juli 2021, 10:38

Hallo zusammen,

hier nun wie angekündigt die zweite Sektion.

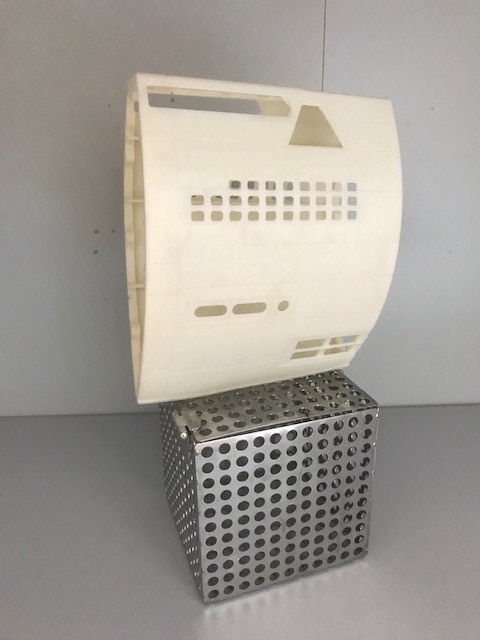

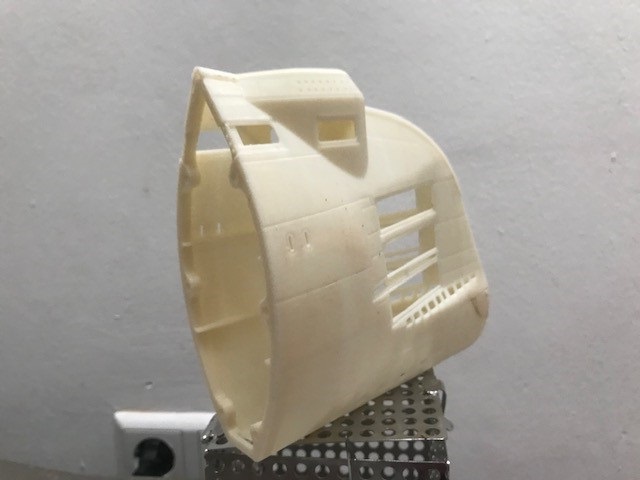

Gedruckt wurde das Ganze in 19 Stunden mit 95 cm³ Druckplastik und 102 cm³ Stützmaterial.
Die Bilder zeigen das Bauteil nach dem Ätzbad ohne weitere Nachbearbeitung.
Ich bin echt erstaunt, über die Qualität und die Genauigkeit, die aus dem Drucker kommt.










Vor diesen Druckprogrammentwicklern kann ich einfach nur den Hut ziehen.
Ich hoffe, Euch gefällt es genauso wie mir.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

feuermann6147

Beiträge: 9 189

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

47

Mittwoch, 21. Juli 2021, 12:45

Moin Ray,

der Druck sieht wirklich sehr gut aus :ok:

Kannst du sagen wie groß die Sektionen sind? (bekomme ich die in meinen Drucker?) Bei meiner Commander Home-Fleet hab ich mal vorsichtig die ersten Andeutungen gemacht, frei nach dem Motto: Steter Tropfen höhlt den Stein :pfeif:

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 704

Realname: Ray

  • Nachricht senden

48

Mittwoch, 21. Juli 2021, 13:40

Hallo Ingo,

in 1:48 sind die max. Abmessungen wie folgt:

Sektionen: 177 x 173 x 185 mm (LxBxH)
Turm: 247 x 208 x 75 mm (LxBxH) Hinweis: über die Diagonale drucken!


Du kannst das Boot aber auch noch in zwei weiteren Maßstäben haben (1:40 und 1:72)
in 1:72 sind die max. Abmessungen wie folgt:

Sektionen: 117 x 114 x 122 mm (LxBxH)
Turm: 163 x 137 x 50 mm (LxBxH) Hinweis: über die Diagonale drucken!

In 1:72 beträgt der Preis für STL-Dateien, Ätzteilplatinen,
Decals und Drehteile (Periscope)all in 160,00 Euronen zzgl. Versand.

Ich denke, das ist ein fairer Preis.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

feuermann6147

Beiträge: 9 189

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

49

Mittwoch, 21. Juli 2021, 13:51

Moin Ray,

vielen Dank für die schnelle und ausführliche Antwort :hand:

Ja, 160.-€ ist mehr als fair. Da freut sich auch die Regierung 8)

Ingo

EDIT:

:bang: :bang: Gerade gesehen, die Maße stehen ja auch auf der Page von RC-Subs :pfeif: . MEA CULPA
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Golfkilo

Beiträge: 3 704

Realname: Jochen

Wohnort: Gladbeck

  • Nachricht senden

50

Mittwoch, 21. Juli 2021, 15:15

Mahlzeit!

Das sieht sehr überzeugend aus. Und auch den Preis finde ich absolut angemessen, wenn man sich vergegenwärtigt, wieviel hochqualifizierte Arbeit darin steckt und wie klein der Markt für sowas ist.
Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Truckoldi

.

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

  • Nachricht senden

51

Donnerstag, 22. Juli 2021, 08:19

Moin Ray,

Das kann ich Jochen nur zustimmen, gerade die Arbeit am Computer nimmt schon sehr viel Zeit in Anspruch.
Aber wenn dann solche Bauteile dabei rauskommen, dann entschädigt das ja fast schon für jeden Preis.
Die zweite Sektion sieht auch wieder klasse aus und hast du schon mal geguckt wie das dann zusammen passt?


LG Bernd
Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Predator

Beiträge: 1 103

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

  • Nachricht senden

52

Donnerstag, 22. Juli 2021, 10:01

Werden die Sektionen durch Stifte verbunden oder durch Schrauben?
Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache
^^

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 704

Realname: Ray

  • Nachricht senden

53

Donnerstag, 22. Juli 2021, 11:34

Schönen Dank für Eure Meldungen,

so wie Du Deine Liebste uns hier vorgestellt hast Ingo, kann doch gar nichts mehr schiefgehen.
So für Dein Hobby interessiert, verständnisvoll und auf Dein (Modellbau)Wohl bedacht….

Und es handelt sich wirklich um hochqualifizierte Programmentwicklungsarbeit, da hat Jochen
vollkommen recht.
Nicht nur die Sektionen passen zu 100% zusammen, sondern auch die Aussparungen für die
Ätzteile sind schon passgenau eingraviert (eingedruckt).
Ich denke mal, wenn das so bleibt, wird Spachteln überflüssig.
Natürlich etwas weniger eigener Modellbau, aber dafür ganz viel Freude und Spaß.

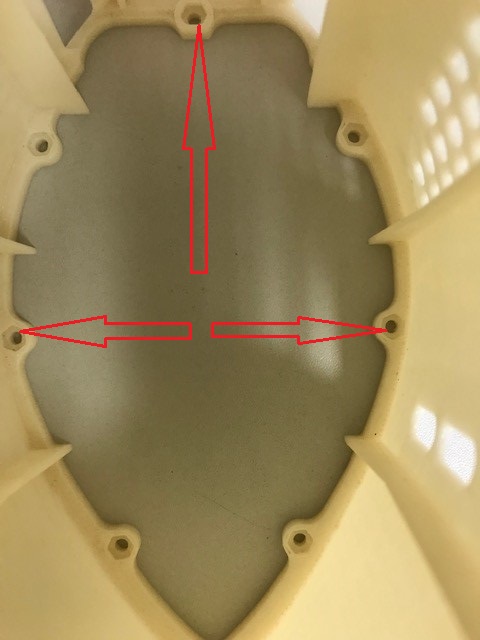

Oliver, die Sektionen werden mit Schrauben und Muttern untereinander verbunden,
beginnend jeweils vom Heck bzw. Bug in Richtung mittschiffs.
Sogar an die Vertiefungen zum Einlegen der Muttern gegen Mitdrehen ist gedacht worden.




Die vormontierten Rumpfelemente werden dann zu Schluss mittels Stifte zusammengesteckt und arretiert.
Alle Elemente sind jederzeit wieder zerstörungsfrei demontierbar (auch ohne Entfernung von Ätzteilen!)

Eine ideal durchdachte Konstruktion erst recht für jeden RC-Freund.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Predator

Beiträge: 1 103

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

  • Nachricht senden

54

Donnerstag, 22. Juli 2021, 11:52

Geil, das ist eine sehr gute Lösung :wink:
Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache
^^

feuermann6147

Beiträge: 9 189

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

55

Donnerstag, 22. Juli 2021, 12:55

Moin,

das Modell wird immer mehr zum "MUST HAVE" :D

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Prien

Beiträge: 1 405

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

56

Donnerstag, 22. Juli 2021, 16:32

Stimmt, je mehr man hier zuschaut, um so mehr juckt es in den Fingern... Ich hab mir gerade mal die Sample-STL runtergeladen und gesliced, 17h Druckzeit auf den Großen in ABS, kling gut :pfeif:
Gruß, Olaf

___________________________________________________________
Asperger ist keine Krankheit, es ist der nächste Schritt der Evolution.


Aktuelles Projekt: Wall-E in 3D Druck

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 704

Realname: Ray

  • Nachricht senden

57

Donnerstag, 22. Juli 2021, 18:29

Das ist ja prima Männers,

schön, dass der BB oder besser gesagt, das Modell
solche Reaktionen bei Euch hervor ruft.

Mir macht‘s auch einfach Spaß.
Sowohl das Bauen als auch das Berichten.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 704

Realname: Ray

  • Nachricht senden

58

Freitag, 23. Juli 2021, 09:27

Hallo zusammen,

während auf der 3-D Helling fleißig die Sektion C gedruckt wird,
habe ich schon mal die Ätzteile am Bugteil angebracht.
Außer leichtem Überschleifen der Kanten gab es keine weiteren Vorbereitungsarbeiten.

Die Ätzteile auf dieser Platine sind 0,3 mm dick und damit schon echte „Stahlplatten“.
Verklebt wurde alles mit Sekundenkleber aus dem Discounter.
Die Druckplastik nimmt den Kleber (flüssig) sehr gut an und es entsteht eine feste Verbindung
zwischen Plastik und Metall.










Die Befestigungslöcher in den Gitterrandbereichen habe ich mit kleinen Rundkopfmessingnägeln
(siehe rote Pfeile) gefüllt, die ich bei Bedarf noch etwas glatt schleifen werde. Gefällt mir so besser als offene Löcher.
Kann mir vorstellen, dass diese Gitter mit eingelassenen Imbusschrauben befestigt waren.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Predator

Beiträge: 1 103

Realname: Oliver

Wohnort: Münsterland/ Havixbeck

  • Nachricht senden

59

Freitag, 23. Juli 2021, 11:08

Mein Avatar zeigt mein reales Aussehen. Schönheit ist Ansichtssache
^^

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

  • Nachricht senden

60

Freitag, 23. Juli 2021, 13:04

Servus Ray

Es wird Zeit, mich in dein tolles Projekt einzubringen :)
Deine Fotos der einzeln gedruckten Sektionen erinnern an die Montage einst, wo die Sektionen auch in der Werft angeliefert und verschweißt wurden.
Der Druck ist sensationell … all diese Details ohne Bohren, Auffräsen, Gravieren … ich bin begeistert :love:
Die Ätzteile sind ein Muss und werten das Modell enorm auf :ok:

Wünsche Dir eine schöne Bauperiode und ich freue mich auf deine weiteren Posts

Liebe Grüße, Gustav
Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Zur Zeit ist neben Ihnen 1 Benutzer in diesem Thema unterwegs:

1 Besucher

Ähnliche Themen

Verwendete Tags

3-D Druck in 1:48

Werbung
