Holz: Bau der Wasa von Billing Boats 1/75

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

31

Mittwoch, 12. September 2012, 18:12

Zitat

Die Schweden hatten eben längere Bäume als wir.
Interessant! ;)
Worauf ich eigentlich hinauswollte, ist das Verlegemuster an sich. Natürlich sieht es so besser aus als durchlaufend. Ich hatte mich nur etwas über die Velegung, wie sie im Allgemeinen für Holzfußböden in Häusern u. a. verwendet wird gewundert. Da hatte ich mich gefragt, ob das so tatsächlich Vorgabe von Billingboats war. Dann wäre der Plan an der Stelle nicht ganz richtig. Aber das ist bei meinen Plastikbausätzen oft auch der Fall.(Aber das soll jetzt keine Kritik an Deiner Arbeit sein, okay?)

Schöne Grüße

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

32

Mittwoch, 12. September 2012, 18:14

Hallo Roland,

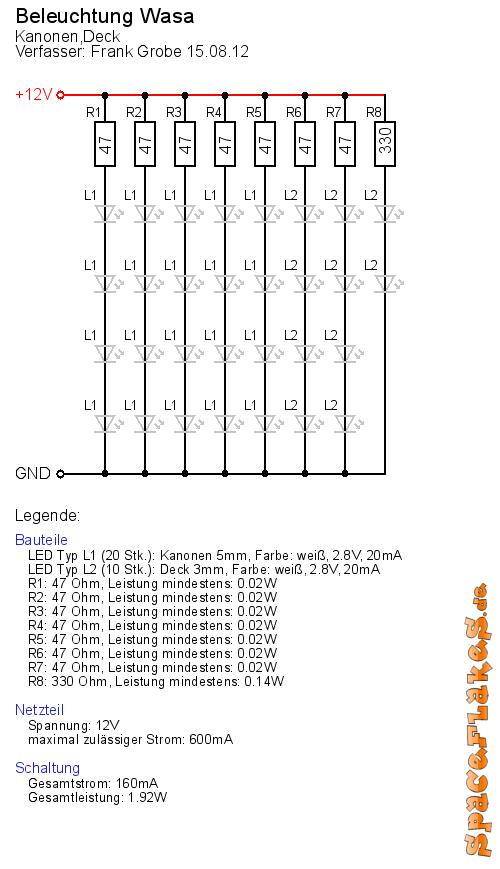

dann sollst Du zum Lampenladen noch den Klemmplan bekommen.

Gruß Frank

Fertig: Die Wasa von Billing Boats 1/75

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

33

Freitag, 14. September 2012, 17:46

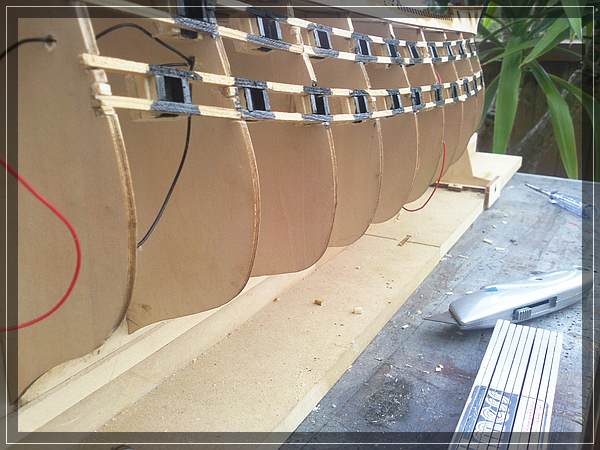

Unterbau für Geschütze einbauen

Hallo,

nach der Beleuchtungschau und Probelauf der Lampen sind nun die Unterbauten für die

Geschützdummy's an der Reihe.

Die Unterbauten sind so konstruiert,daß sie oben und unten offen sind und somit

Licht einfallen kann.

Einen Probelauf um zu sehen wieviel Licht kommt habe ich schon gemacht.

Das Licht ist sehr dezent und leuchtet nicht so stark.

Hier ein paar Bilder dazu:







Schönes Wochenende

Gruß Frank(Planke)
Fertig: Die Wasa von Billing Boats 1/75

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

34

Montag, 17. September 2012, 17:07

Meine teure Leistenbiegemaschine

Moin Moin,

ich wollt Euch nur mal meine teure Leistenbiegemaschine zeigen!!



Ein nobeles"Strammer-Max-Brett"gut was meine Frau so alles in ihrer Küche hat.



Vier Bohrungen,vier Schrauben fertig und das kommt dabei heraus.



Gruß Planke
Fertig: Die Wasa von Billing Boats 1/75

AlexTD

Beiträge: 587

Realname: Alexander

  • Nachricht senden

35

Montag, 17. September 2012, 17:41

Wa-a-a-as!!! Und du lässt die Modellbaufirmen im Stich?!! :schrei: :!!

Richtig geil! :ok: Leider für kleinere Modelle nicht gerade bequem. Da sind fast alle Leisten unterschiedlich.

Eine Frage. Machst du keine Holzfüllung zwischen Spanten?

Gruß
Sascha.
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

36

Montag, 17. September 2012, 18:35

glueckwunsch zu deiner kooperativen gattin! :D

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

37

Montag, 17. September 2012, 18:44

Hallo Sascha,

keine Angst am Vordersteven ist noch eine ca.8mm Auflage zur Befestigung,

kann man so nicht sehen.

Ich glaube da passiert nichts dran und hält.

Im überigen kommt noch die zweite Verplankung.

Trotzdem danke für den Hinweis.

Gruß Planke
Fertig: Die Wasa von Billing Boats 1/75

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

38

Freitag, 28. September 2012, 17:46

Beplankung

Hallo,

wollte mich mal wieder melden,denn die erste Beplankung ist bald fertig.

Jetzt habe ich ein Problem bei der zweiten Beplankung,denn sie soll in Eiche

gebeizt werden,aber was ist wenn Leim beim Verkleben überläuft und von außen an das Holz

kommt,dann kriege ich beim beizen helle Flecke,daß ist nicht so schön.

Oder gibt es irgenteine Lasur die auch auf Leimflecken gut deckt?

Eine andere Idee von mir ist ich streiche oder beize die Leisten vorher bevor

sie verleimt werden.

Der Nachteil,wenn man den Rumpf schleift gibt es wahrscheinlich einen

scheckigen Rumpf beim Nachbeizen.

Was meint Ihr dazu?

Gruß Frank(Planke)

Fertig: Die Wasa von Billing Boats 1/75

Herr Milton Seriööös HMS

Beiträge: 3 183

Wohnort: Bermudarechteck

  • Nachricht senden

39

Freitag, 28. September 2012, 22:04

Ich würde bevor ich die Zweitbeplankung anfange erst die Unterbeplankung fertig machen. Dann würde ich die Oberbeplankung machen, so gut es geht. Denk dran dass man in der Zeit der Wasa krumm und schief gebaut hat, selbst Königsschiffe! Die Wasa beweiste es uns heute noch. Das heisst aber nicht irgendwie. Die Planken sind einander angepasst so dass sie nicht umbedingt grade ist aber wenn man sieht dass an eine Beschimmten Stelle die Planke drunter ne leichte Beule oder sowas hat ist dann die Planke drüber angepasst. Auch sind die Kanonenluken beim Orginal in einer sehr speziellen Art angeordet, zwischen 2 Pforten ist mehr Platz zwischen den 2en dahinter weniger... Und krumm und schief sind die auch. Wenn sowas passiert ist es für diese Zeit normal. Das sage ich nur damit du kein zu "sauberes" Modell baust. Ich würde nach dem ich fertig geplankt hätte einfach alles mal ein bisschen abschleifen so dass Unrgelemässigkeiten und Kleberklekse verschwinden und dann würde ich erst die Barkhölzer, Zierleisten usw anbringen. Ach ja, wenn du so nett wärest diese Knöchelbrecher die bei behaupten, Grättings zu sein entfernen könntest :pfeif: . Ein massstäblicher Seemann würde da beim rüberlaufen mehrere Knochenbrüche an den Füssen erleiden...Ich meine nur...wegen den grossen Löchern.
lg
hms

derJan

Beiträge: 1 125

Realname: Jan

Wohnort: Leipzig

  • Nachricht senden

40

Freitag, 28. September 2012, 23:00

Moin moin,

wieso nimmst du für die Zweitbeplankung nicht Birnenfunier? So kommst du Eiche recht nah und hast auch nicht das Problem mit dem Beizen. Beim Funier habe ich die besten Erfahrungen mit Sekundenkleber gemacht. Nach dem Beplanken noch mal kurz übergeschliffen und dann mit Klarlack versiegelt.

Gruß Jan

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

41

Montag, 8. Oktober 2012, 17:24

Hallo Jan und HMS,

Entschuldigung,daß ich mich jetzt erst melde,aber Rentner haben nie Zeit!

Mit dem Birnenbaumleisten werde ich mir überlegen,aber die Idee ist gut.

Danke für den Tipp.

Hallo HMS,

mit den Graetings gebe ich Dir Recht,werde sie evt.austauschen,aber einen

Fortschritt hat Billing-Boats ja gemacht,früher waren sie aus Plastik.

Gruß Frank
Fertig: Die Wasa von Billing Boats 1/75

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

42

Mittwoch, 10. Oktober 2012, 17:08

Hallo Modellbaugemeinde,

die erste Beplankung ist nun dran und vor lauter Planken(ich kann sie im Moment

nicht mehr sehen)müssen ja auch andere Bauteile mal gebaut werden.

Bilder von der Beplankung folgen,wenn die Geschützpforten ausgearbeitet sind.

Zur Zeit werden die kleinen Nebenarbeiten erledigt.

Hier mal ein paar Bilder dazu:

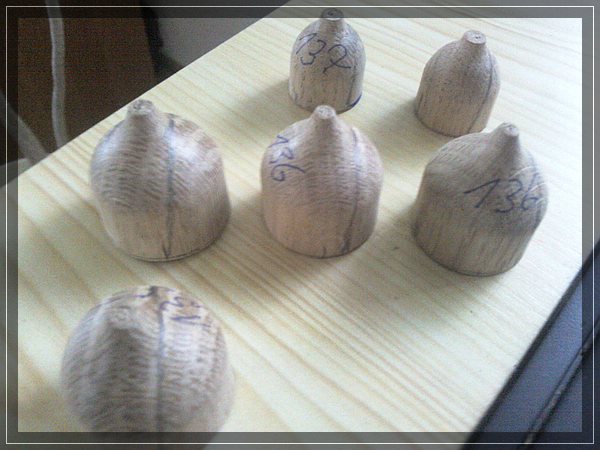

Die sechs Türme sind angezeichnet und ferig zum bearbeiten.





Gruß Frank
Fertig: Die Wasa von Billing Boats 1/75

Hypopyon

unregistriert

43

Mittwoch, 10. Oktober 2012, 18:45

Die Knechte sind schön! Wirklich gut gelungen alles!

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

44

Montag, 22. Oktober 2012, 17:04

Hallo Modellbaugemeinde,

hier mal ein Bild vom Baufortschritt,damit Ihr nicht denkt Planke

hätte aufgegeben seine Wasa zu bauen.

Aber der Rentner hat im Moment nicht viel Zeit Bauberichte zu schreiben,

aber das wird nachgeholt.

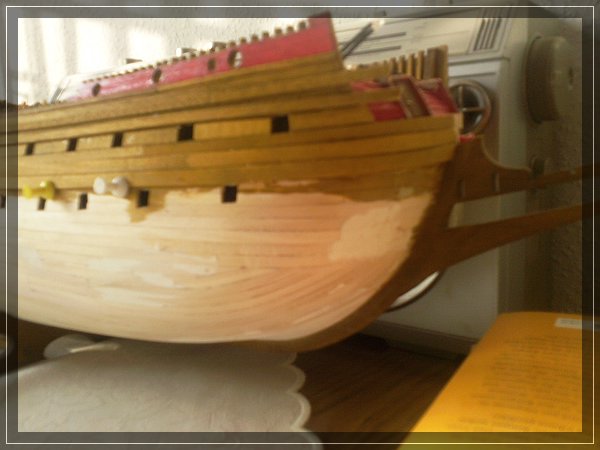

Habe mit der zweiten Beplankung angefangen.

Klappt ganz gut auch mit den Maßen der Geschützpforten.

Gruß Frank

Fertig: Die Wasa von Billing Boats 1/75

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

45

Mittwoch, 31. Oktober 2012, 17:45

Hallo Modellbaugemeinde,

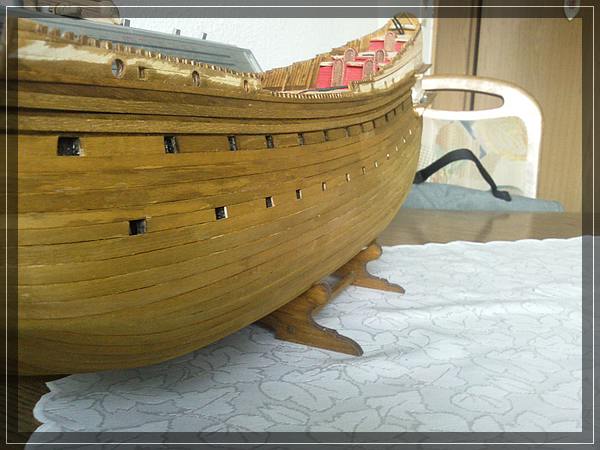

nun ist sie beplankt.

Die Barkhölzer werden noch angebracht und die Geschützpforten müssen

noch ein bißchen nachgearbeitet werden und sie erhält noch einen Anstrich.

Bis jetzt stecken ungefähr 500 Arbeitsstunden in ihr.

Beplankt ist sie zweimal.Einmal mit 5x1,5 mm Lindenholz(zugekauft) und

der Orginalbeplankung 7x1,5 mm Lindenholz.

Es ist das erste Mal,daß ich mit so breiten Planken gearbeitet habe,

aber ich muß sagen es ging ganz gut,man muß nur aufpassen beim verleimen,

denn an den Stoßkanten zur vorhandenen Planke drücken sie sich gerne hoch,

das kommt warscheinlich von der Feuchtigkeit vom Leim.

Jedenfalls habe ich ersteinmal die Nase voll von Planken.

Gruß Frank





Fertig: Die Wasa von Billing Boats 1/75

MadDog

Beiträge: 1 783

Realname: Robert

Wohnort: Wittmund / Ostfriesland / Nordseeküste

  • Nachricht senden

46

Mittwoch, 31. Oktober 2012, 19:18

Hallo

ja das planken kann einen schon zur Verzweiflung bringen :-) Und es dauert wirklich seine Zeit. Meine Schiffe warten auch aufs beplanken, die liegen aktuell in der Werft und ähm ruhen sich etwas aus.
(*Notiz an mich: doch mal so langsam weitermachen mit dem beplanken^^*)

Aber deine Arbeit kann sich wirklich sehen lassen, Hut ab :respekt:
Wobei auf dem ersten Bild noch ein paar Spalten zu sehen sind.

BB, Rob
Im Bau: Black Pearl Holz
Im Bau: U96 "Das Boot"

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

47

Donnerstag, 1. November 2012, 08:12

Hallo Rob,

das sind keine Spalten,denn die Planken sind auf den Kanten abgerundet und

die Beize läuft beim bemalen schlecht in die Fugen,darum noch ein Anstrich um

die "Spalten"weg zubekommen. Die erste Beplankung habe ich auch mit

Beize behandelt,sodaß,wenn eine Spalte ist,nichts helles durchscheinen kann.

Gruß Frank
Fertig: Die Wasa von Billing Boats 1/75

MadDog

Beiträge: 1 783

Realname: Robert

Wohnort: Wittmund / Ostfriesland / Nordseeküste

  • Nachricht senden

48

Donnerstag, 1. November 2012, 08:31

Moin Frank,

ah OK, dann nehme ich natürlich meine Kritik zurück. :five:

Deine Wasa gefällt mir sehr gut, dann warten wir mal alle gespannt auf weitere Bilder :pc:

CU, Rob
Im Bau: Black Pearl Holz
Im Bau: U96 "Das Boot"

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

49

Mittwoch, 7. November 2012, 08:33

Moin,Moin,

hier mal der Baufortschritt vom Vorschiff.

Links und rechts die Aussparungen für das WC und

auf dem letzten Bild die Bauteile dafür.

Zu überlegen ist jetzt nur,ob eckiger WC-Sitz wie im Bauplan,

oder rund.

Das ist eben wie manuell oder automatischer Deckel bei uns heute

Spaß muß eben sein!

Hier die Bilder







Gruß Frank
Fertig: Die Wasa von Billing Boats 1/75

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

50

Mittwoch, 7. November 2012, 09:15

Zitat

eckiger WC-Sitz

und nicht die köttelrutschen vergessen!!!!!
:D
LG roland

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

52

Mittwoch, 7. November 2012, 15:56

Hallo Roland,

hier die Luxusausführun,Mahagonisitz und Sperrholzseitenteile-

die K-rutsche folgt noch,da muß ich mir noch ein paar Gedanken machen.

(grinnnnns)

Gruß Frank

Fertig: Die Wasa von Billing Boats 1/75

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

53

Mittwoch, 7. November 2012, 15:59

klasse frank, da rührt sich doch glatt meine peristaltik!!!!! toll gemacht
LG roland

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

54

Freitag, 9. November 2012, 17:20

Hallo,

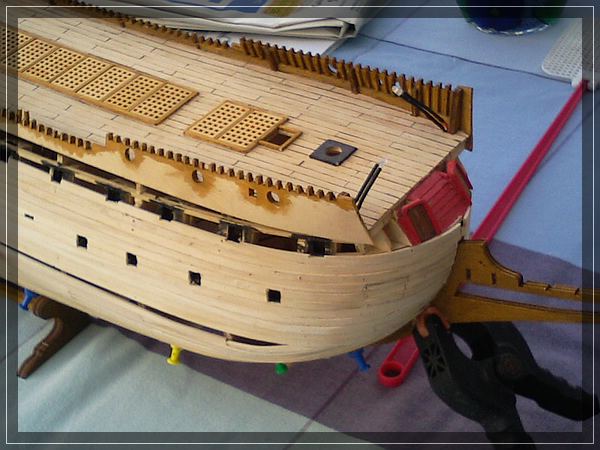

hier mal ein Blick auf das Vorschiff-links und rechts sind jeweils

Led's im Durchmesser 3mm und die sollen mit Messinglaternen die auf dem

Handlauf vom Schanzkleid stehen sollen ausgerüstet werden.

Die Größe/Höhe sollte 6-8mm betragen.

Meine Frage:Geht das 3mm Led in die Lampe,denn bei Krick oder bei anderen

Modellbauanbietern wird immer nur die Höhe und nie der Durchmesser für

die Leuchtmittel angegeben.

Ich kann auch noch andere Led's einbauen,denn es ist noch nichts verleimt .

Die Lampe soll aus Messing sein und klares oder milchiges Glas haben.

Wer kann mir einen Tip geben?

Danke schon mal im voraus!

Gruß Frank

Fertig: Die Wasa von Billing Boats 1/75

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

55

Freitag, 9. November 2012, 17:34

nebend frank, sieht toll aus....wegen der led-technik hilft dir sicher einer unsererRC wizards!!!
LG roland

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

56

Freitag, 9. November 2012, 17:39

Hallo Roland,

hast Du die K-Rutsche gesehen?

Gruß Frank
Fertig: Die Wasa von Billing Boats 1/75

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

57

Freitag, 9. November 2012, 17:40

aber JAAAA doch.....1A!!!!!

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

58

Samstag, 10. November 2012, 00:19

Hi Frank,
das Problem mit den LEDs ist, das man zur Beantwortung der Frage etwas mehr über die Laternen wissen müsste.
Hast du die denn schon, oder besorgst du sie dir erst?
Falls du sie schon hast, gib mal Maße, falls noch nicht, sag mal, wie groß sie werden sollen.
Sind sie / sollen sie viereckig sein oder rund?
Die LEDs kann man übrigens auch noch schleifen.
So kann man aus einer 3 mm LED eine kleinere viereckige machen.

lg,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

59

Samstag, 10. November 2012, 08:53

Moin Frank,

ich habe mal bei Krick unter Bestellnummer 63360 nach geschaut (siehe auf dem

Bild)sie sehen etwas modern aus,aber bei Modellbau Drexler gibt es "Historische "-

Lampen,die genau so aufgebaut sind nur etwas mehr verziert und altertümlicher aussehen.

(Habe sie so schnell nicht gefunden)

Vom System her werden die wohl alle nur auf die Led's aufgesteckt und gerade um den

Durchmesser geht es,damit sie einigermaßen fest sitzen.

Die Lampen gibt es von 6mm-10 oder 11mm.

Ich glaube eine 6 o.8mm wäre passend,die würde im Orginal 450/600 mm hoch sein.(1:75)

Das Glas sollte klar sein,denn ich denke grün und rot als Positionslaternen kommt

für 1628 nicht in Frage.

Gruß Frank(Planke)

Fertig: Die Wasa von Billing Boats 1/75

Planke

  • »Planke« ist der Autor dieses Themas

Beiträge: 136

Realname: Frank Grobe

Wohnort: 37627 Deensen

  • Nachricht senden

60

Montag, 12. November 2012, 08:39

Moin,

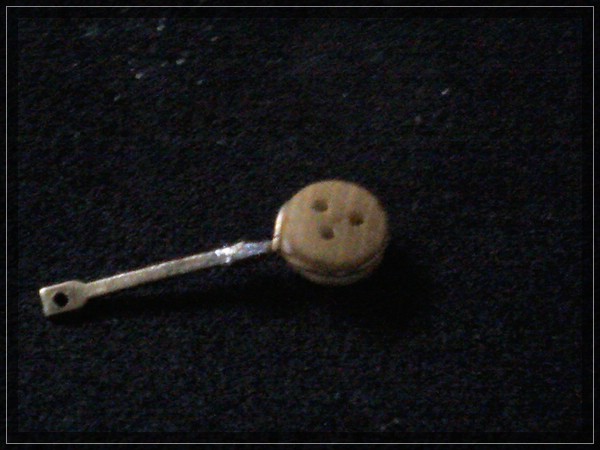

ich habe am Wochenende mal wieder ein paar Kleinarbeiten angefangen

und zwar die Rüsten mit den Jungfern.

Laut Bauplan werden die Rüsteisen mit den Jungfern mit Takelgarn befestigt,

das habe ich ausprobiert,aber das Ergebnis hat mich nicht überzeugt,denn man

sieht den Knoten(sieht nicht gut aus)

Ich habe mich für die Lötvariante entschlossen-hier das Ergebnis.





Gruß

Frank
Fertig: Die Wasa von Billing Boats 1/75

Ähnliche Themen

Werbung
