Donnerstag, 30. Januar 2020, 21:21

Hallo Matthias,

um die Herstellung des Ausholerrings für den Klüver meiner Korvette brauch ich mir keine Gedanken mehr machen.
Perfekt gezeigt !
Danke !
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

482

Donnerstag, 30. Januar 2020, 21:30

Gern geschehen Johann... :D
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

  • Nachricht senden

483

Donnerstag, 30. Januar 2020, 22:29

trotz etwas fetter Maße tolle Arbeit
Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

feuermann6147

Beiträge: 8 915

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

484

Freitag, 31. Januar 2020, 06:30

Einfach nur toll. Mir gehen so langsam die Superlative aus um deine Arbeit in Worte zu fassen... :respekt:
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Ros Tocker

unregistriert

485

Freitag, 31. Januar 2020, 07:30

Eine feine Detailstudie und Fertigungsprozess.

Ros Tocker

unregistriert

486

Dienstag, 4. Februar 2020, 11:59

Es ist ja schon fast Zeit zum Segelsetzen. Hast du eigentlich schon Segelstoff? Ich selbst bin gerade auf der Suche für mein Projekt und habe die Tage beim Aufräumen sehr feinen braunen Bauwollstoff gefunden. Falls du Bedarf hast. Ich mach heute abend gern ein Foto und geb die Maße durch.

Vercingete

Beiträge: 1 082

Realname: Björn

Wohnort: Da, wo Gude als Begrüßung reicht.

  • Nachricht senden

487

Dienstag, 4. Februar 2020, 20:01

Modellbau auf höchstem Level! Einfach nur schön...
Im Bau: Royal Louis; Fletcher-Klasse (Platinum Edition); Jeep Willys

Fertig: Lamborghini Countach (Abo); La Montanes; Astrolabe; Bounty; Lanz-Bulldog D8506 (Abo); Bismarck (Platinum Edition)

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

488

Mittwoch, 5. Februar 2020, 15:21

@vercingete

danke

@Ros Tocker

Hallo Andreas,

ja das ist bald dran.
Ich hab schon einige Stoffe beschafft und werde dann mal anfangen durch Färben mich dem rotbraunen Ton zu nähern.
Wichtiger ist mir dabei, wie sich das Material bei geborgenen Segeln handeln lässt.
Beim geborgenen Tuch muss man noch unter den Maßstab gehen, da es sich besser reffen lässt.

Wenn Du Fotos machst (danke dafür) , leg mal bitte einen Cent oder eine Stecknadel drauf.. :)
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Ros Tocker

unregistriert

489

Mittwoch, 5. Februar 2020, 19:10

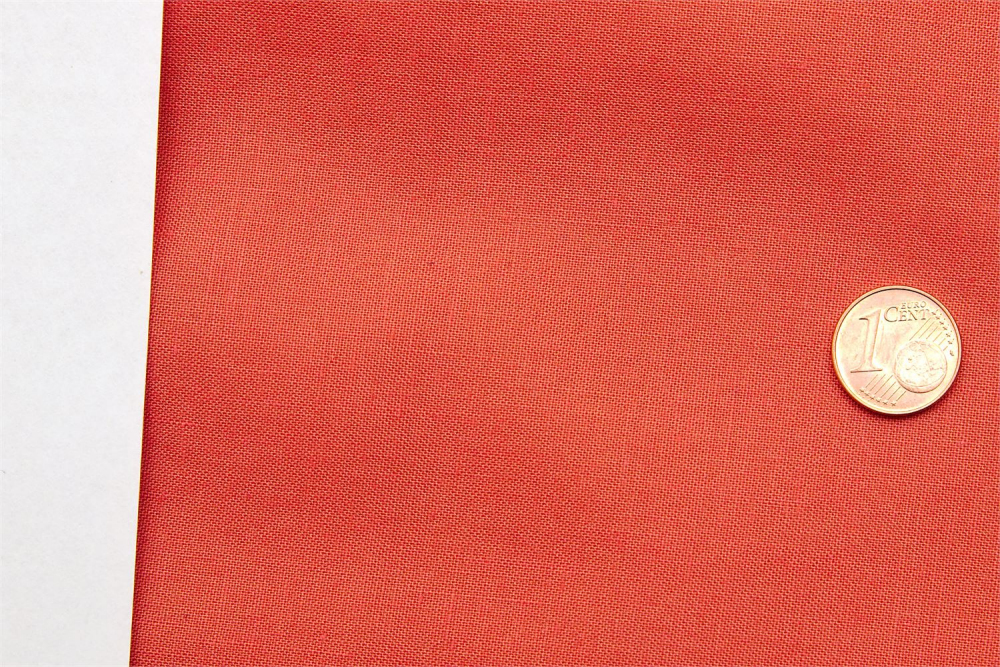

Handy ohne Blitz:



DLSR mit Blitz und weißer Zettel wegen Farbe



240 x 92 cm 115 g/m2

Handy ist eher der echte Farbton, kommt den echten Booten sehr nahe.

Habe ich mal aus England bezogen, müsste ägyptischen Baumwolle sein, Ist mit das Beste was man so an Baumwolle kriegen kann, Qualität wie Popeline nur etwas leichter,

zum Vergleich: Bettlaken zwischen 150 und 190 g/m², Fahnenstoff 140 g/m², feiner Hemdenstoff 250 g/m², Popeline 125 g/m²

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

490

Mittwoch, 5. Februar 2020, 21:20

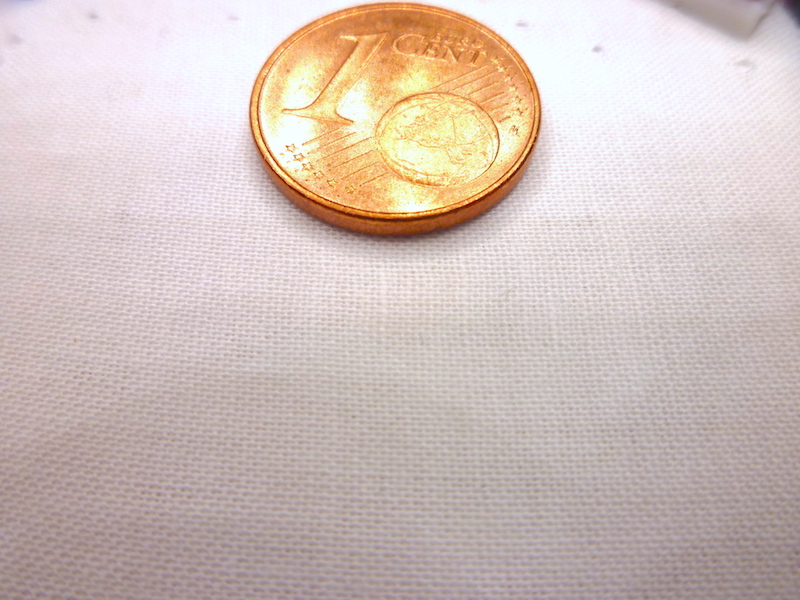

ich hab ähnlichen Stoff nur halt weiß.

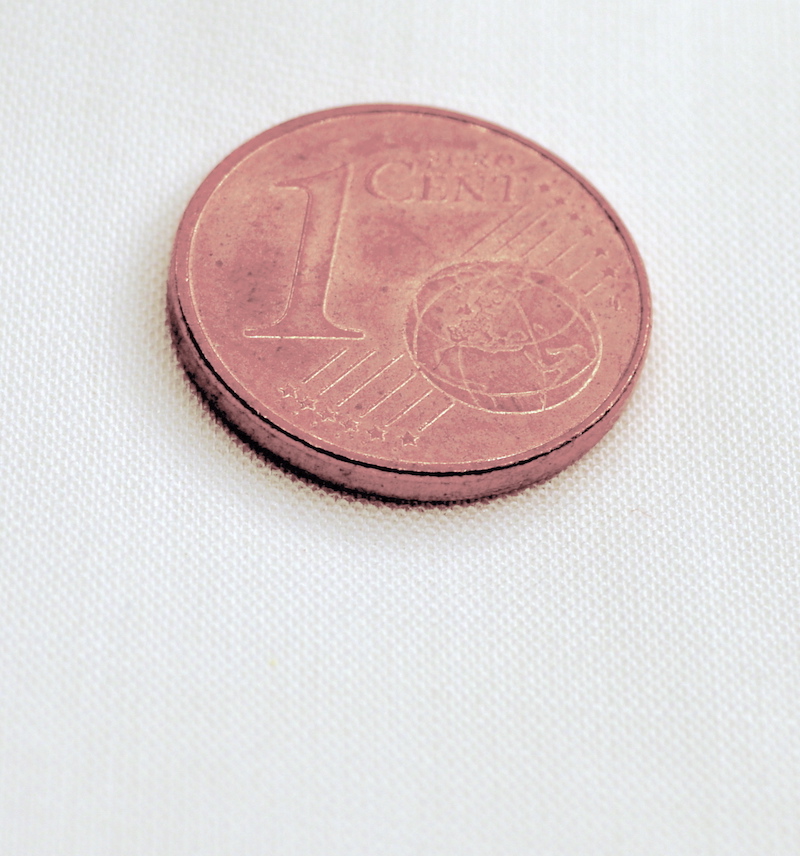

Auf den Cent kommen , wie bei Deinem roten, ca. 50 Fäden. Nimmt man Maschenweite = Fadenstärke ergibt sich folgendes:

16 mm (Cent) /100 = 0,16 mm je Faden * 20 (Maßstab) ergibt real 3,2 mm Fadenstärke.....etwas dick.

Für ein 1:10 Modell ginge es vielleicht.

Danke dennoch für Dein Angebot, komme ggf. darauf zurück.

Ich such mal noch weiter, hab mir Batist bestellt, mal sehen....es bleibt spannend...
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Ros Tocker

unregistriert

491

Montag, 10. Februar 2020, 20:52

Ich habe mir selbst mal Batist besorgt und bin nach deiner Methode auf ca. 110 Fäden gekommen. Auch das wäre maßstäblich noch ganz ordentlich.

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

492

Dienstag, 11. Februar 2020, 18:39

Hallo Andreas,

habe heuten den Batist erhalten. Der macht einen sehr guten Eindruck bzw. kommt im Maßstab gesehen realistisch rüber.
Jetzt gehts ans Färben, werde da einige Versuche machen.
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Ros Tocker

unregistriert

493

Dienstag, 11. Februar 2020, 20:12

Dann bin ich mal gespannt auf das Ergebnis. :ok:

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

494

Dienstag, 11. Februar 2020, 20:32

Ich auch... :D
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

  • Nachricht senden

495

Mittwoch, 12. Februar 2020, 18:22

Wo hast Du den denn her?
Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

496

Mittwoch, 19. Februar 2020, 22:38

Hans Jürgen,

den Batist hab ich von einem Online - Shop, da gibt es 1000e.
Habe aber ein Stoffladen gefunden und diesen Batist dort bekommen.



Der ist nochmal feiner, 0,15 mm dick und ca. 70 Garne auf den Cent, das macht bei 1:20 etwas mehr wie 2 mm Fadenstärke, das haut hin.
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Ros Tocker

unregistriert

497

Mittwoch, 19. Februar 2020, 22:45

Das ist wirklich feiner Stoff. Noch etwas besser, als den, den ich gefunden habe :ok:

Ähm, kommst du an dem Laden noch einmal vorbei? :roll:

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

498

Mittwoch, 19. Februar 2020, 23:03

Zitat von »Ros Tocker«

.........Ähm, kommst du an dem Laden noch einmal vorbei? .....

Kein Problem....oder direkt hier
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Ros Tocker

unregistriert

499

Mittwoch, 19. Februar 2020, 23:07

prima, ich danke dir :ok:

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

500

Dienstag, 7. April 2020, 22:28

Hallo und guten Abend zusammen,

ich hoffe es geht uns gut...

Mit dem Segeltuch bin ich noch nicht weiter vorangekommen - hat ja auch noch Zeit. Dafür hatte ich den Ring für die Besanrah noch vor dem Modellbautreffen in Augsburg neu gemacht.

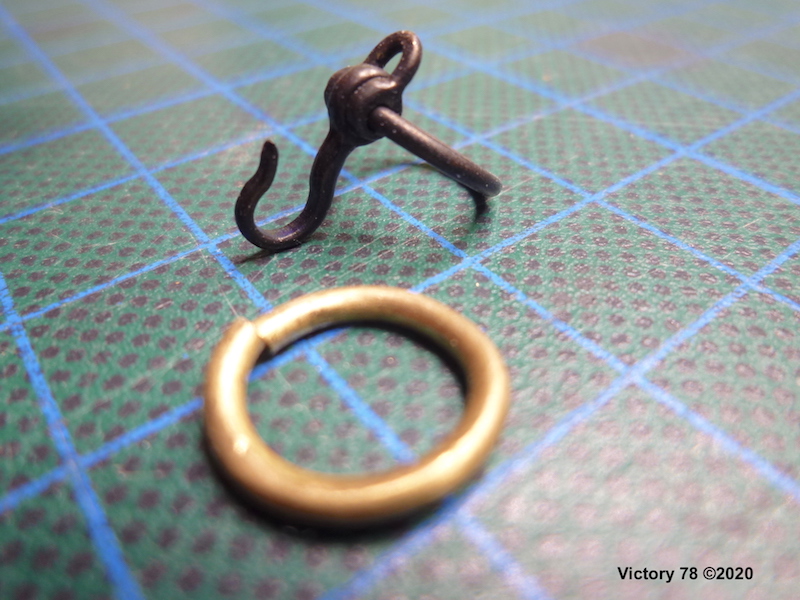

Hier neben dem dicken Ring der Vorversion.Den Haken konnte ich verwenden, den Schäkel nicht, da der Ringdurchmesser geringer ist…

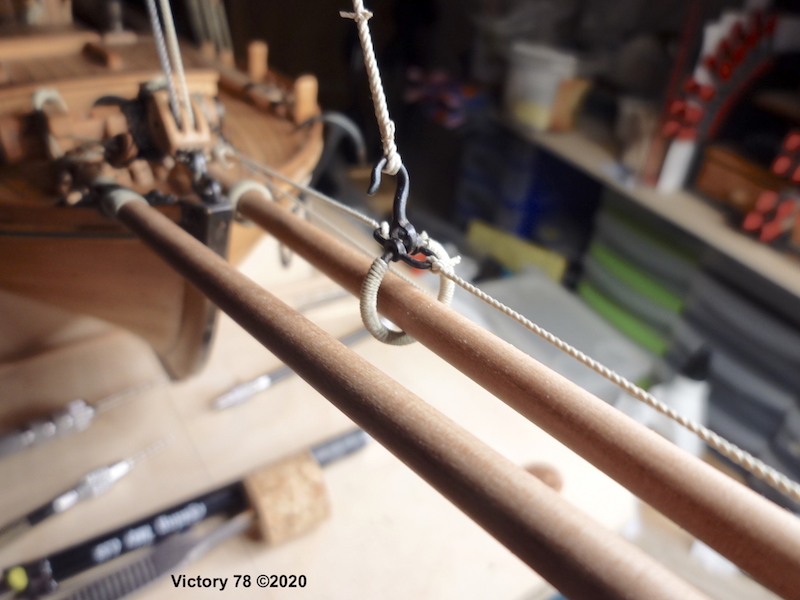

…und da das so gut klappte wurde auch der Ausholer für den Klüver gleich drangeschoben.

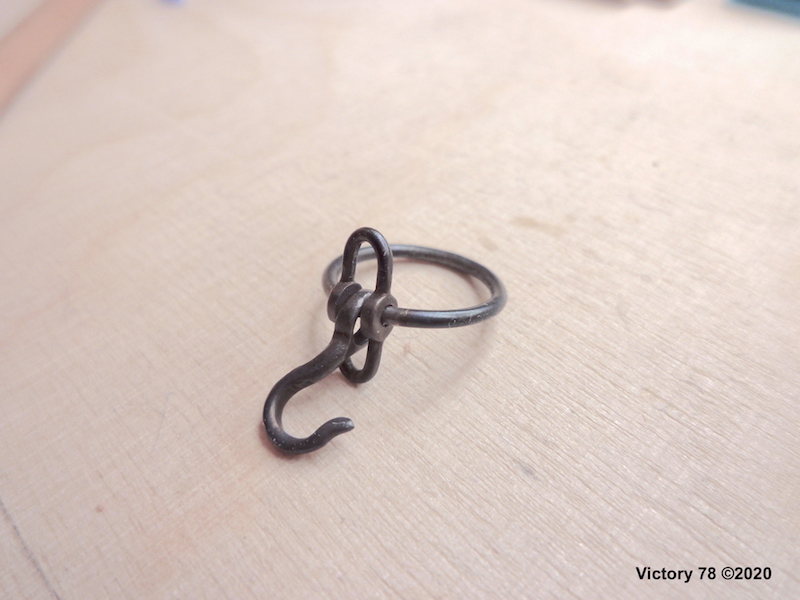

Dieser hat einen beweglichen Doppelschäkel, den ich auf die gleiche Weise wie oben den Einfachen herstellte.

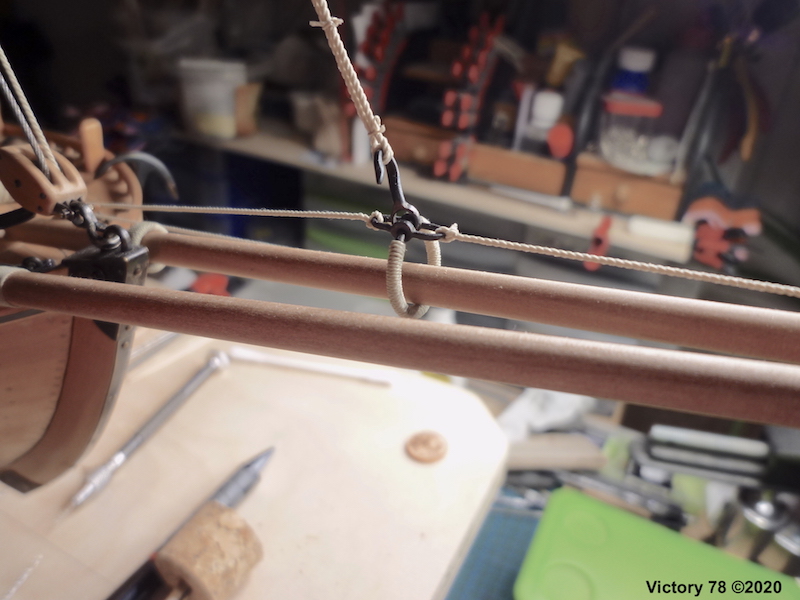

Nach dem Kleiden wurde er zur Darstellung provisorisch an seinen Bestimmungsort geknotet.



Der Haken nimmt dann später das Klüverschothorn auf...





...bis bald :ahoi:
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Ros Tocker

unregistriert

501

Mittwoch, 8. April 2020, 18:31

Die Diät hat sich gelohnt :ok: Wenn du die alte Variante noch bekleidet hättest, wäre es wohl ein richtig dickes Ding geworden

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

502

Mittwoch, 8. April 2020, 21:28

Der dicke Ring war ja der für den Besanmast, der wird nicht gekleidet, da er keine direkte Kraft auf das Mastholz ausübt.
Aber Du hast natürlich vollkommen recht, es wäre wirklich zu pummelig geworden. :D
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

503

Dienstag, 14. April 2020, 21:12

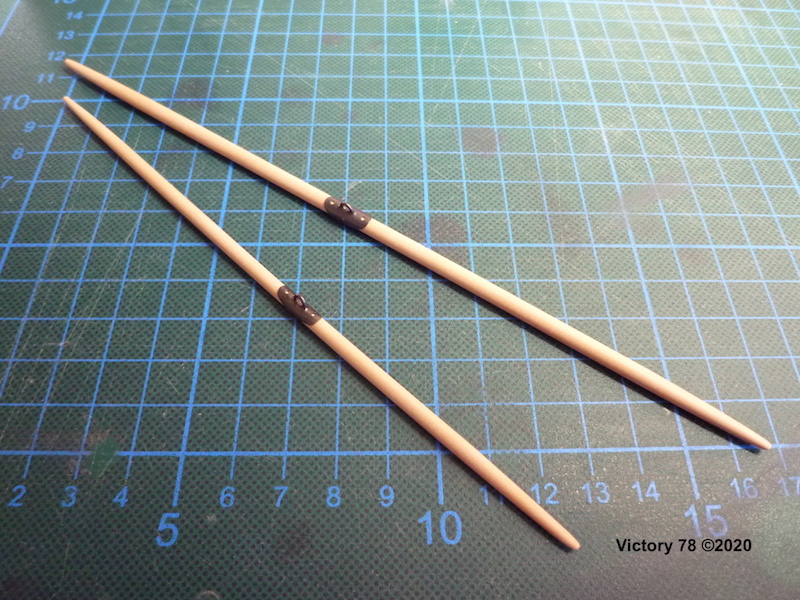

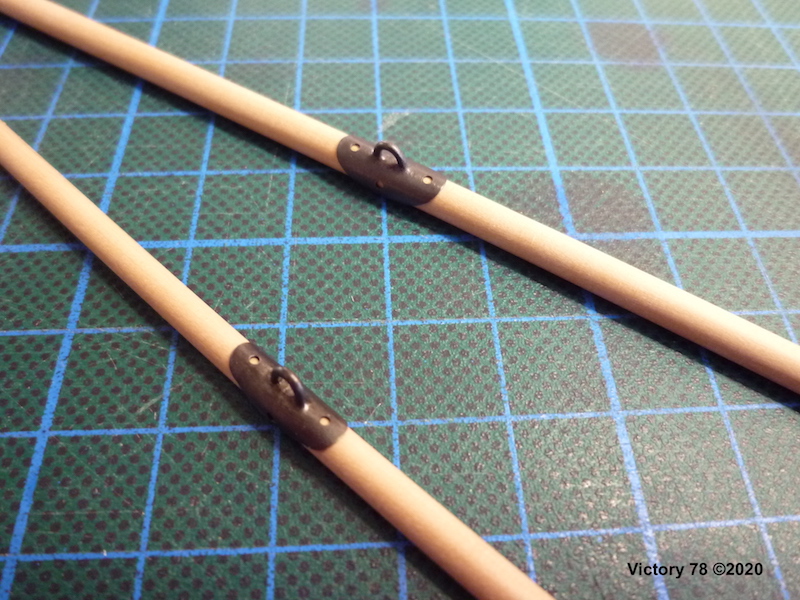

Heute konnte ich etwas werkeln und dabei entstand die Großrah 4 mm/205 mm und die Besanrah 3.5 mm/160 mm sowie deren Beschläge zum Fieren.
Diese Beschläge habe ich aus jeweils zum Rahdurchmesser passendem Messingrohr hergestellt, welches zuvor auf eine Wandstärke von 0,5 mm abgedreht wurde.
Nachdem die beiden 1 mm Messingbügel eingelötet waren, konnten die Röhrchen auf eine Halbschale reduziert werden, welche dann auf den Spieren verbolzt werden.
Die Beschläge sitzen dabei nicht mittig. Endgültig befestigen werde ich die Beschläge später....









.... :ahoi: bis bald und bleibt gesund....
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

  • Nachricht senden

504

Donnerstag, 16. April 2020, 09:23

wieder mal allerfeinst :ok:
Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

Ros Tocker

unregistriert

505

Donnerstag, 16. April 2020, 15:36

ich steh' grad auf dem Schlauch. Welche Rahen am Zeesboot meinst du?

Vercingete

Beiträge: 1 082

Realname: Björn

Wohnort: Da, wo Gude als Begrüßung reicht.

  • Nachricht senden

506

Donnerstag, 16. April 2020, 19:19

Wie üblich sehr schöne Arbeit, Matthias.
Im Bau: Royal Louis; Fletcher-Klasse (Platinum Edition); Jeep Willys

Fertig: Lamborghini Countach (Abo); La Montanes; Astrolabe; Bounty; Lanz-Bulldog D8506 (Abo); Bismarck (Platinum Edition)

Frank.E

Beiträge: 1 152

  • Nachricht senden

507

Donnerstag, 16. April 2020, 20:00

Hallo Matthias, tolle Metallarbeiten, wie immer.
Du solltest für die nächsten 14 Tage dein Home Office zu mir in die Werkstatt verlegen. Da warten noch viele Metallarbeiten.
Lieben Gruß Frank
http://www.segelschiffsmodellbau.com/

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

508

Donnerstag, 16. April 2020, 20:07

Vielen Dank Björn...


Zitat von »Ros Tocker«

ich steh' grad auf dem Schlauch. Welche Rahen am Zeesboot meinst du?

Andreas,

am Top der beiden Masten kann jeweils ein Rahsegel gefahren werden....

trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Ros Tocker

unregistriert

509

Donnerstag, 16. April 2020, 21:10

Ja klar doch, danke dir.

Ich kannte das nur unter dem Begriff Toppsegelspiere, Spierensegel usw. Aber wo du es sagst, ist ja letztendliches jedes solcher Rundhölzer eine Spiere.

victory78

  • »victory78« ist der Autor dieses Themas

Beiträge: 939

Realname: Matthias

  • Nachricht senden

510

Samstag, 18. April 2020, 13:54

....wie Du sagt Andreas, Spiere ist so ein Überbegriff für Rundhölzer auf Wasserfahrzeugen..

++++++ weiter geht's ++++++

Das Besanschot hat drei Festpunkte, zwei am Baum und einen am Ruderkopf (siehe Abb. #508 ). Der Festpunkt auf dem Ruderkopf ist ein stehender Ring mit Kragen und nimmt einen Block auf.

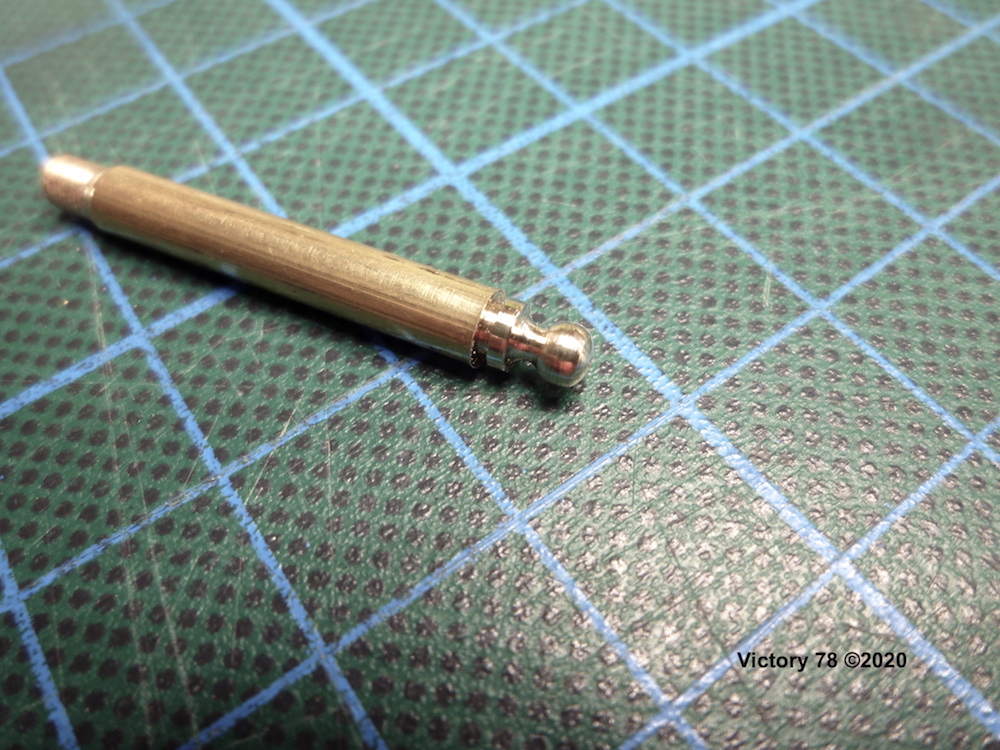

Wenn man sowas mal nicht löten möchte, kann man sich die Kontur aus einem Messingrundprofil, hier 3 mm., drehen. Die Kugel wird dann auf der Fräse von beiden Seiten um das Unnötige erleichtert.

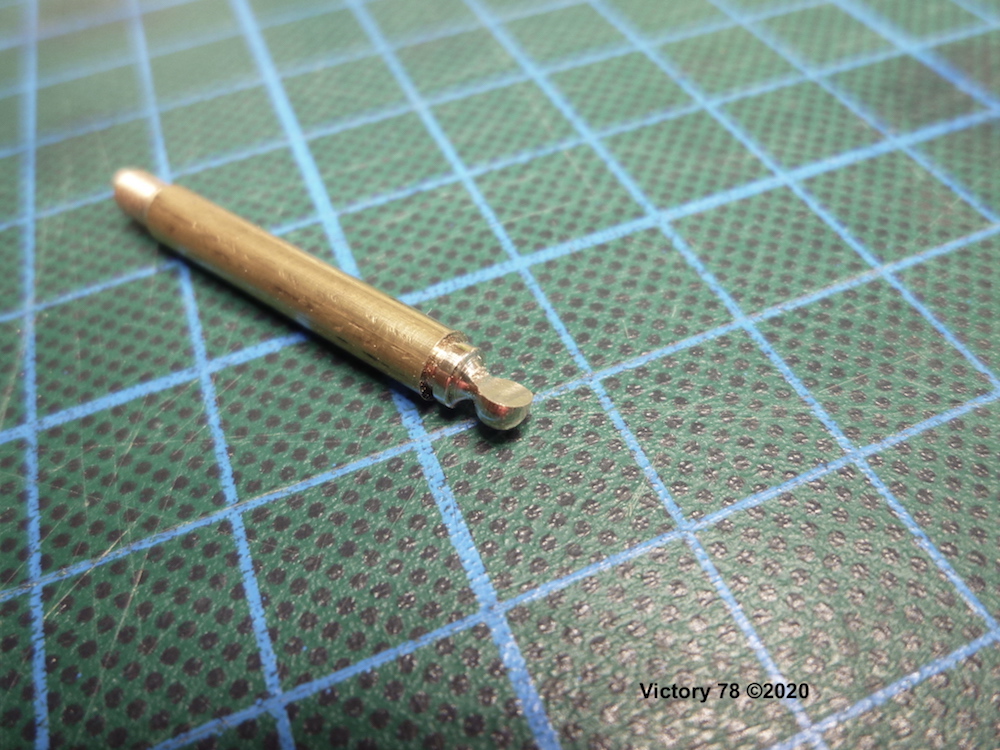

Die verbleibende Scheibe 1mm wird dann passend aufgebohrt und geputzt. Das Ganze wird so abgestochen, dass ein 8 mm Schaft stehen bleibt.

So sieht das dann aus...









...bis bald :ahoi:
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90
