Holz: Soleil Royal Holzmodell 1:140

pollux

Beiträge: 437

Realname: Holger

Wohnort: bei Limburg / Lahn

481

Montag, 21. Januar 2013, 14:58

Hi Matthias,

deine Soleil schaut spitze aus und endlich mal ein handliches Modell :ok:

Das gefällt mir :ahoi:

Grüße
Holger

Zum Seitenanfang

Leimprinz

Beiträge: 2 142

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

482

Montag, 21. Januar 2013, 21:49

Wie gesagt, muss ich noch etwas bauen, was gar nicht nötig gewesen wäre, wenn der Bauplan nicht so grottenfalsch wäre :bang:

.

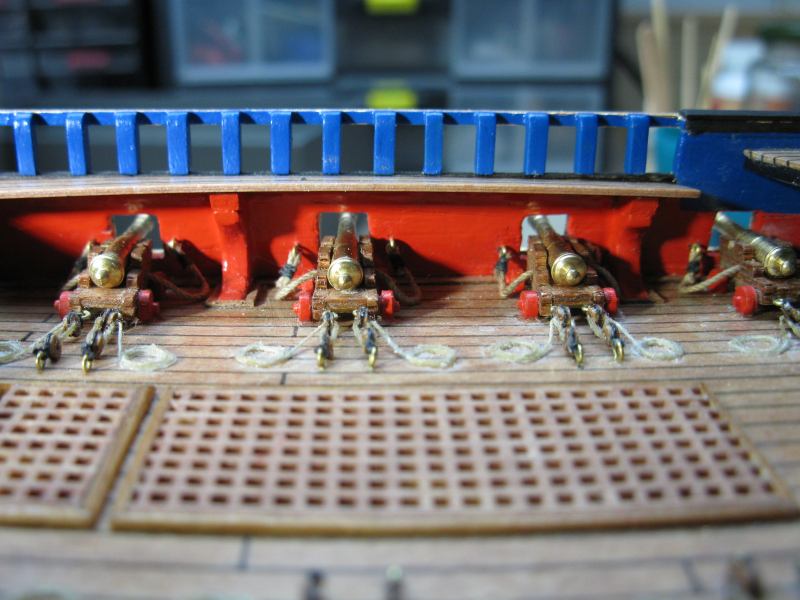

Und zwar geht es um die Laufgänge auf beiden Seiten der Kuhl. Diese sind nämlich im Bauplan zu tief angelegt mit einer Höhe über dem Deck von gerade mal 1,44 Meter. Da müssten sich die Kanonenmannschaften ganz schön bücken und Beulen wären im Eifer des Gefechts vorprogrammiert :motz:

.

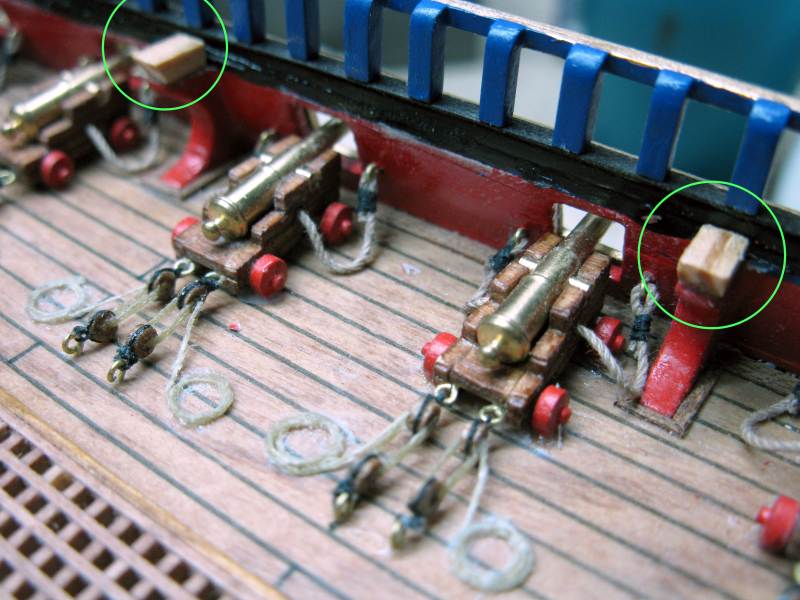

Also als erstes mal die Stege mit 2 mm dicken Klötzchen unterfüttert.

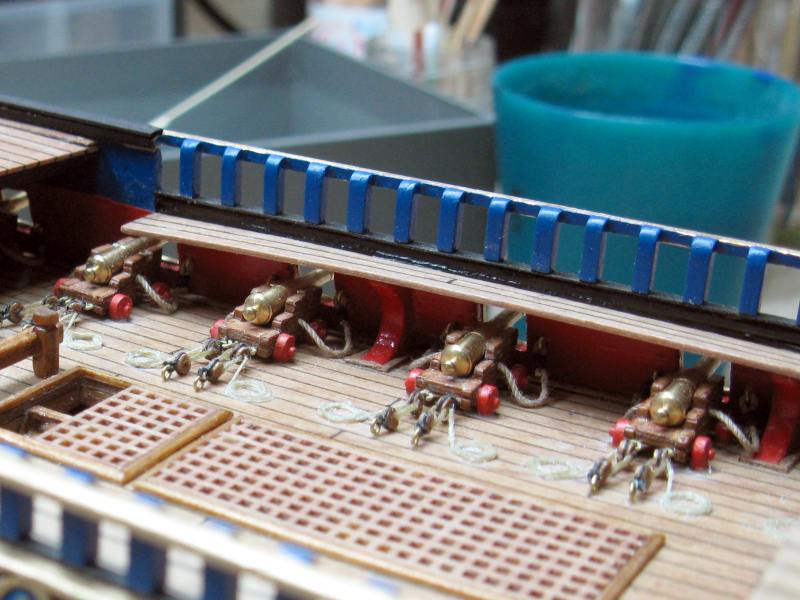

Mit diesen 28 Zentimetern zusätzlicher "Kopffreiheit" kommt man nun auf eine Höhe von immerhin etwas über 1,70 Meter, was für einen durchschnittlich großen Mann zu dieser Zeit einigermaßen ausreicht.

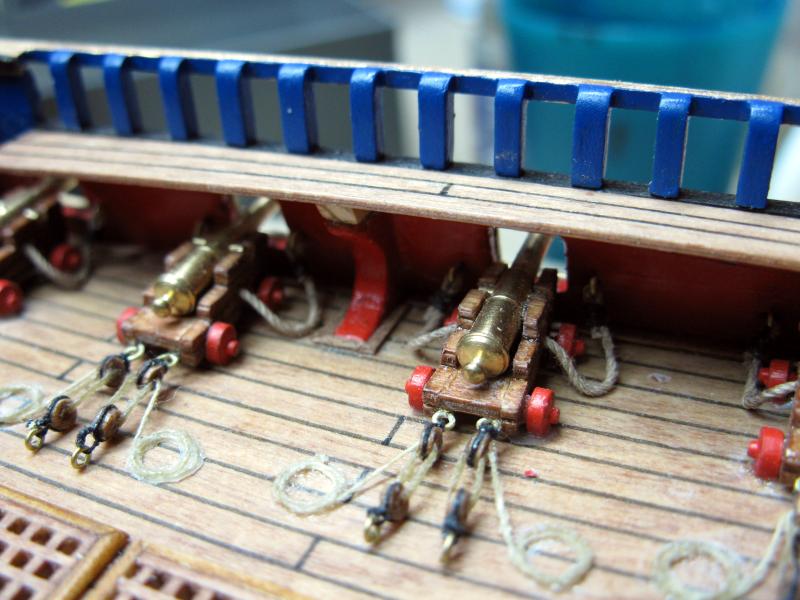

Und wenn man zum Schluss noch ordentlich rote Farbe draufschmoddert, fällt das auch niemandem, der nicht davon weiß, auf :thumbup:

.

Einfach mal machen! Könnte ja gut werden.

Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Zum Seitenanfang

Mickey

Beiträge: 3 703

Realname: Michael

Wohnort: Wuppertal

483

Montag, 21. Januar 2013, 21:56

Dabei hat aber Deine Reling gelitten!

Scheint etwas Farbe wieder abgeschabt zu sein. Aber das ist ja schnell repariert. Ansonsten sauber gelöst. :ok:

Willst Du eigentlich die Geschütze in Messing belassen oder hast Du noch vor sie zu brünieren?

Gruß Mickey

Im Bau: Black Pearl
Im Bau: H.M.S. Triton

Zum Seitenanfang

Leimprinz

Beiträge: 2 142

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

484

Montag, 21. Januar 2013, 22:02

Das ist aber noch nicht alles

Beim Museumsmodell (und auch beim Bausatz von Heller) ist der Höhenunterschied zwischen den oberen Decks und dem Laufsteg gerade mal eine etwas höhere Stufe. Bei meinem Schiff braucht es, trotz der Erhöhung des Laufstegs noch eine kleine Treppe. Also frisch ans Werk.

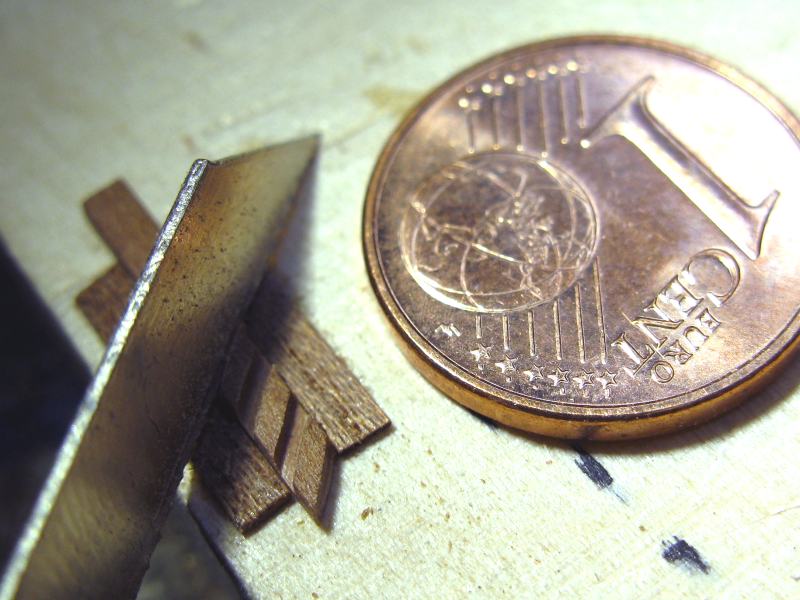

Zuerst mal mit einer Minisäge in die Treppenwangen die Nuten für die Stufen gesägt...

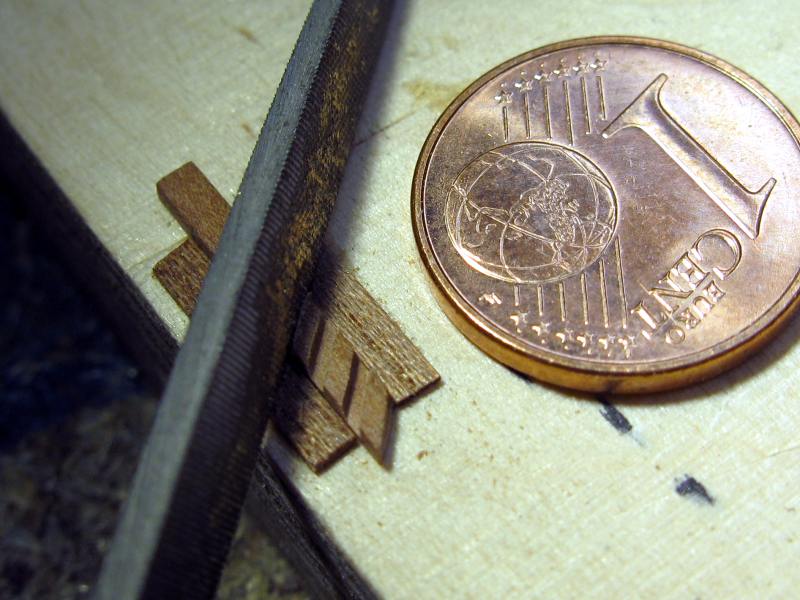

...und mit einer kleinen Messerfeile nachgefeilt.

In die Nuten kommen nun die Stufen (6 x 3 x 0,5 mm).

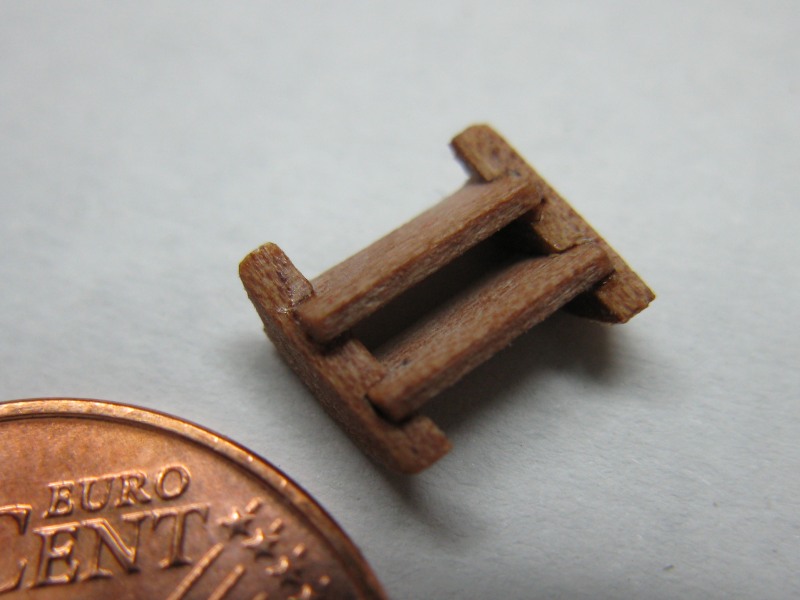

Und schon hat man eine niedliche kleine Treppe :love:

.

Ist zwar nicht ganz korrekt und zusätzliche Arbeit aber auf der anderen Seite auch ein hübsches kleines Detail :rolleyes:

.

So das ganze jetzt noch einmal auf der anderen Seite. Die Treppen am Bug haben dann nur eine Stufe.

Einfach mal machen! Könnte ja gut werden.

Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Zum Seitenanfang

Leimprinz

Beiträge: 2 142

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

485

Montag, 21. Januar 2013, 22:10

Zitat von »Mickey«

Dabei hat aber Deine Reling gelitten!
Scheint etwas Farbe wieder abgeschabt zu sein

Wo denn, kann nix sehen :nixweis:

.

Zitat von »Mickey«

Willst Du eigentlich die Geschütze in Messing belassen oder hast Du noch vor sie zu brünieren?

Neee, ich lass die in Messing, gefällt mir so einfach besser. Ist sogar, laut Mondfeld, nicht mal falsch für diese Zeit

.

Einfach mal machen! Könnte ja gut werden.

Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Zum Seitenanfang

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

486

Montag, 21. Januar 2013, 22:17

gelungene rettungsaktion matthias. schön, dass 'nicht wirklich' was passiert ist!
LG der roland

Zum Seitenanfang

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

487

Montag, 21. Januar 2013, 22:17

Hi Matthias,
das sieht mit der Erhöhung jetzt echt viel besser aus.
Auch die Treppe bringt´s!
Wenn man nicht selbst so kleine Teile machen würde, könnte man denken, sie wäre 1:1... :ok:

Deine "kleinen Details" sind echt stark!

lg,
Frank

Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Zum Seitenanfang

Mickey

Beiträge: 3 703

Realname: Michael

Wohnort: Wuppertal

488

Montag, 21. Januar 2013, 22:54

Spinn' ich jetzt oder sind das geschickte Reflexionen?

In letzterem Fall, hab ich natürlich nichts gesagt und bin beruhigt. :kaffee:

Im Bau: Black Pearl
Im Bau: H.M.S. Triton

Zum Seitenanfang

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

489

Montag, 21. Januar 2013, 23:02

mickey, no damage done, only refections and light!

Zum Seitenanfang

autopeter

unregistriert

490

Montag, 21. Januar 2013, 23:05

Großartige Baukunst, einfach genial gelöst mit der Treppe :respekt:

Gruß vom
Peter

Zum Seitenanfang

Leimprinz

Beiträge: 2 142

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

491

Dienstag, 22. Januar 2013, 17:00

Zitat von »Mickey«

Spinn' ich jetzt oder sind das geschickte Reflexionen?

Jepp, wie es Roland schon so eloquent ausgedrückt hat, sind nur Reflektionen. Hab meinen LED-Strahler volle Kanne drauf gehalten (sieht man auch an den Schatten) damit man was erkennen kann, daher kommt das. Also don´t Panic

Einfach mal machen! Könnte ja gut werden.

Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Zum Seitenanfang

Leimprinz

Beiträge: 2 142

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

492

Dienstag, 22. Januar 2013, 17:25

Ich hab mir mal wieder Gedanken gemacht :rolleyes:

Da ich gerade bei diesen komischen Laufstegen über der Kuhl bin, hab ich mich gefragt: "Wieso haben die eigentlich kein Geländer?" :nixweis:

Also ich finde, da gehören welche hin und zwar aus drei Gründen:

Meine Leute sollen nicht aus 1,8 Meter Höhe in die Kuhl plumpsen, machen sich doch weh dabei zudem verursacht das wieder unnötige Krankenkosten
Überall auf dem Schiff sind Geländer, wenn´s wo runter geht, warum sollen dann ausgerechnet da keine sein?
Und überhaupt ...

Es ist also beschlossene Sache, da kommen Geländer hin!!! :!!

Nur möchte ich bei den schmalen Stegen nicht so wuchtige Dinger machen. Etwas Dünnes, Filigranes würde mir schon reichen. Bin gerade am rumprobieren :idee:

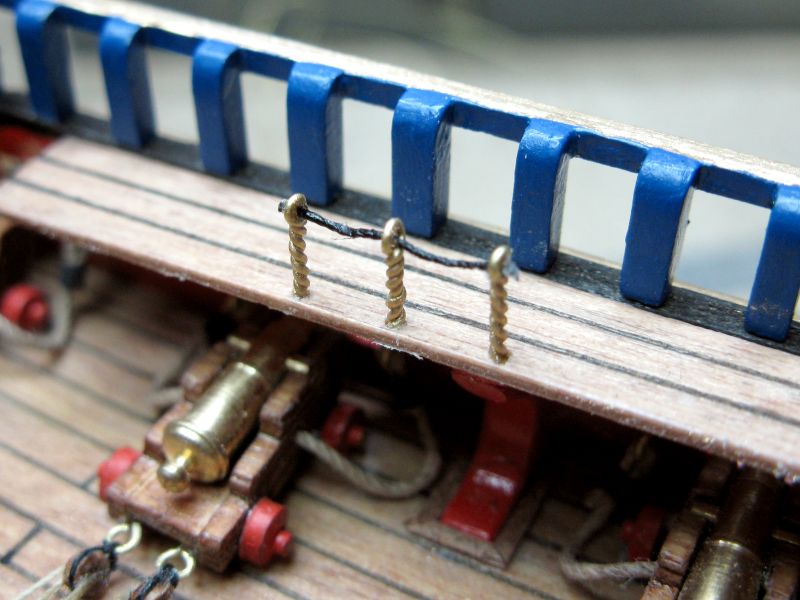

und habe hier mal eine erste Version versuchsweise aufgebaut.

Wird natürlich, falls es so in Produktion gehen sollte, ordentlicher und schöner gemacht. Wollte nur mal wissen,

Was haltet Ihr davon?

Bin für alle Meinungen, Ideen, Kritiken, Anregungen, Zustimmungen, Vorschläge, Ablehnungen, Inspirationen, Alternativen, Geistesblitze, Wünsche, Hinweise usw. offen :wink:

...

...und überhaupt benutze ich heute viel zu viele Smileys :bang:

Einfach mal machen! Könnte ja gut werden.

Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Zum Seitenanfang

Mickey

Beiträge: 3 703

Realname: Michael

Wohnort: Wuppertal

493

Dienstag, 22. Januar 2013, 17:50

Schöner und ordentlicher?
Bin ich vom Rest so geblendet oder sind meine Ansprüche so gesunken?
Ich find Dein Geländer jetzt schon totchic! :ok:

Wobei es an der Stelle doch noch etwas zu wuchtig wirkt. Ein wenig filigraner und ich bin begeistert.

Gruß Mickey

Im Bau: Black Pearl
Im Bau: H.M.S. Triton

Zum Seitenanfang

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

494

Dienstag, 22. Januar 2013, 17:54

ich weiss jetzt nicht, ob da wieder die makro-aufnahme alles wuchtiger aussehen lässt, als es wirklich ist
aber ich finde, dass der gedrehte draht noch nicht die optimale lösung ist. hast du noch was anderes im angebot???
LG der roland

Zum Seitenanfang

Leimprinz

Beiträge: 2 142

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

495

Dienstag, 22. Januar 2013, 18:03

Also, die Stützen hab ich jetzt aus 0,4er Messingdraht gemacht. Passt so zusammengedreht durch ein Loch von 0,6 mm. Hätte höchstens noch 0,3er Draht im Angebot :whistling:

Einfach mal machen! Könnte ja gut werden.

Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Zum Seitenanfang

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

496

Dienstag, 22. Januar 2013, 18:15

mattias, ich glaube, das liegt echt am makro. evtl würde ich die stützen mit dem 0,3mm draht verbinden. der fusseilt nicht!
:wink:

Zum Seitenanfang

dafi

Beiträge: 6 335

Wohnort: Ludwigsburg

497

Dienstag, 22. Januar 2013, 18:20

Vor allem hätte ich die rechtsgedrehte Variante genommen, die ist gesünder sagt man ;-)

Mein Erfahrungswert sagt: Lieber zu dünn, als zu dick - wie im echten Läbben ...

XXXDAn

... keine Angst, der will doch nur spielen ...

Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

Zum Seitenanfang

Hypopyon

unregistriert

498

Dienstag, 22. Januar 2013, 18:32

Zitat von »dafi«

Lieber zu dünn, als zu dick

Das hab ich kürzlich schon mal gehört.....

Biggus D. Ickus still rules!

@Matthias: Ich wuerde die Stuetzen aus Holz machen. Passt besser zum Gesamtbild. Und die Handläufe aus Draht oder Seil. Je nach Optik! Der gedrehte Draht sieht nett aus, wirkt aber irgendwie wie Kirmes. :rolleyes:

Zum Seitenanfang

bastel

Beiträge: 1 010

Realname: Thorsten

499

Dienstag, 22. Januar 2013, 19:38

Hallo Matthias,
ich finde die Idee mit dem Geländer sehr gut. Wobei du ja selbst schuld bist, dass da eins hin muß! Denn hättest du den Laufsteg nicht höher gesetzt, hätten deine Jungs auch keine Angst gehaben, da drüber zu laufen. Vielleicht hilft ja auch ein Kurs bei Jorge...
https://de.images.search.yahoo.com/image…odkiil&fr=moz35
Die Stützen scheinen mir auch etwas zu dick zu sein. Hast du den Abstand der Stützen mal hochgerechnet? Ich meine, die Stützen müssten weiter auseinander sein. Die Holzstützen an der Reling können hier kein Massstab sein?
Viele Grüße
Thorsten

Zum Seitenanfang

jollyroger

Beiträge: 1 075

Realname: Christian

Wohnort: Hallbergmoos

500

Dienstag, 22. Januar 2013, 21:23

Also jetzt fall ich mal aus dem Rahmen

ich würd da nichts mehr hinmachen hab das auch noch nie gesehen, die jungs können sich doch an der Rehling festhalten sind ja erwachsne leute.
Und ich gaube das wird zuviel

mfg Christian

Der Nachbar hört AC/DC ob er will oder nicht :cracy:

Zum Seitenanfang

Leimprinz

Beiträge: 2 142

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

501

Dienstag, 22. Januar 2013, 22:09

Jaaa, das nenne ich doch mal Bräinschdorming

Ich werde versuchen, die Ergebnisse mal etwas zusammenzufassen:

Zitat

Schöner und ordentlicher?

Da geht noch was

. Wirst Du gleich sehen!

Zitat

Wobei es an der Stelle doch noch etwas zu wuchtig wirkt. Ein wenig filigraner und ich bin begeistert.

Zitat

Mein Erfahrungswert sagt: Lieber zu dünn, als zu dick - wie im echten Läbben ...

Zitat

Die Stützen scheinen mir auch etwas zu dick zu sein.

Okay, okay, werde sie aus 0,3er Draht machen :rolleyes:

Zitat

Vor allem hätte ich die rechtsgedrehte Variante genommen, die ist gesünder sagt man ;-)

Alles klar, werde sie ganz probiotisch rechtsrum drehen :abhau:

Zitat

Ich wuerde die Stuetzen aus Holz machen. Passt besser zum Gesamtbild.

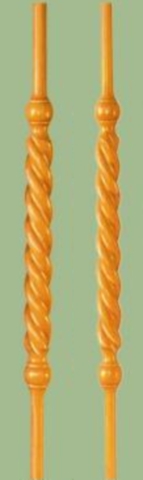

Diese "verdrillte" Form gibt´s auch in Holz. Guggs Du hier

Könnte ja auch golden angemaltes Holz sein. Deswegen bekommen die auch alle noch ´ne Ladung Goldfarbe drauf, dann sieht´s nicht mehr so nach Draht aus :du:

. Aus Holz will ich diese dünnen (max. 0,6 mm) Geländerstützen nicht machen. Die würden mir dann doch zu leicht brechen

Zitat

evtl würde ich die stützen mit dem 0,3mm draht verbinden. der fusselt nicht!

Die Fussel des Takelgarns sieht man mit bloßem Auge echt nicht

Zitat von »bastel«

Hast du den Abstand der Stützen mal hochgerechnet? Ich meine, die Stützen müssten weiter auseinander sein. Die Holzstützen an der Reling können hier kein Massstab sein?

Also momentan hab ich die 5 mm, also in Originalgröße 70 cm, auseinanderstehen. So weit stehen auch in Etwa die Holzstützen auseinander. Könnte ich noch anpassen, dass es richtig übereinstimmt

.

Zitat von »jollyroger«

ich würd da nichts mehr hinmachen hab das auch noch nie gesehen

Genau darum geht´s ja, ich möchte hier eigene Wege gehen und auch das eine oder andere anders machen wie üblich :evil:

.

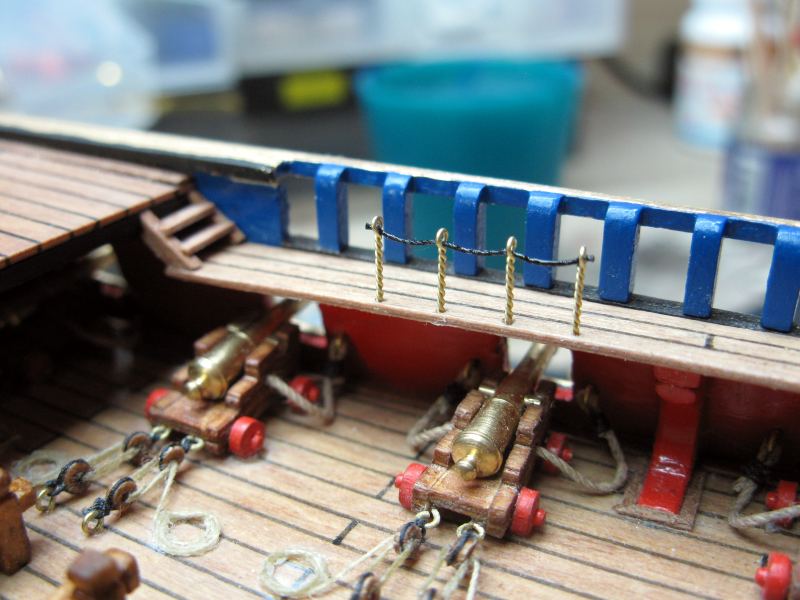

Soooo, nachdem ich nun dies alles mehr oder weniger berücksichtigt habe, freut es mich euch nun das Ergebnis vorstellen zu dürfen. Sozusagen Version 1.1 (noch ohne Farbe) ich hoffe es sagt euch zu :wink:

.

Einfach mal machen! Könnte ja gut werden.

Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Zum Seitenanfang

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

502

Dienstag, 22. Januar 2013, 22:42

meinen segen hast du!!!

Zum Seitenanfang

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

503

Dienstag, 22. Januar 2013, 22:42

meinen segen hast du!!!
LG pater

Zum Seitenanfang

autopeter

unregistriert

504

Dienstag, 22. Januar 2013, 23:10

Ich find's Perfekt!
LG
Peter

Zum Seitenanfang

Mickey

Beiträge: 3 703

Realname: Michael

Wohnort: Wuppertal

505

Dienstag, 22. Januar 2013, 23:10

Meinen auch, sieht überzeugend aus. :respekt:

Im Bau: Black Pearl
Im Bau: H.M.S. Triton

Zum Seitenanfang

bastel

Beiträge: 1 010

Realname: Thorsten

506

Mittwoch, 23. Januar 2013, 09:59

Hallo Matthias,
schick sind sie geworden, die filigranen Stützen.
Der Druck war natürlich immens, ich finde aber bemerkenswert, dass du dich den Wünschen deiner treuen Leserschaft so leichtmütig und perfekt anpasst. :respekt:

Viele Grüße
Thorsten

Zum Seitenanfang

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

507

Mittwoch, 23. Januar 2013, 10:38

BJ Mattias eben (bastel jockey)

Zum Seitenanfang

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

508

Mittwoch, 23. Januar 2013, 11:52

Passt perfekt!

lg,
Frank

Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC
