Holz: Titanic 1:144

Jürgen.S.

Realname: Jürgen

Wohnort: Marl

Donnerstag, 4. Januar 2018, 10:29

Danke euch beiden.

Die Bügel und die kleinen Halteketten waren im Bsusatz nicht enthalten.
Hatte beides auf einem Foto entdeckt und dann nachgebaut.
Die Farben sind Revell Aquacolor. Glänzt aber
nur auf den Bilder so, da sie mit Blitzlicht gemacht wurden.
Sieht real nicht so glänzend aus.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Ray

Beiträge: 9 637

Realname: Ray

392

Donnerstag, 4. Januar 2018, 11:14

Hallo Jürgen,

noch ein gesundes Neues...

Deine Bilder lassen auch für 2018 nur Gutes erahnen.

Das Detail mit den kleinen Halteketten sieht toll aus. Hatte ich seinerzeit auch umgesetzt.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

393

Samstag, 13. Januar 2018, 15:51

Hallo,

heute geht es mit dem Vorderdeck weiter.

Es werden Poller und Seilwinden verbaut. Die Reling wird montiert, Und dazu
die Abdeckung des Reserveankers und der Lüfter der Mannschaftskombüse.

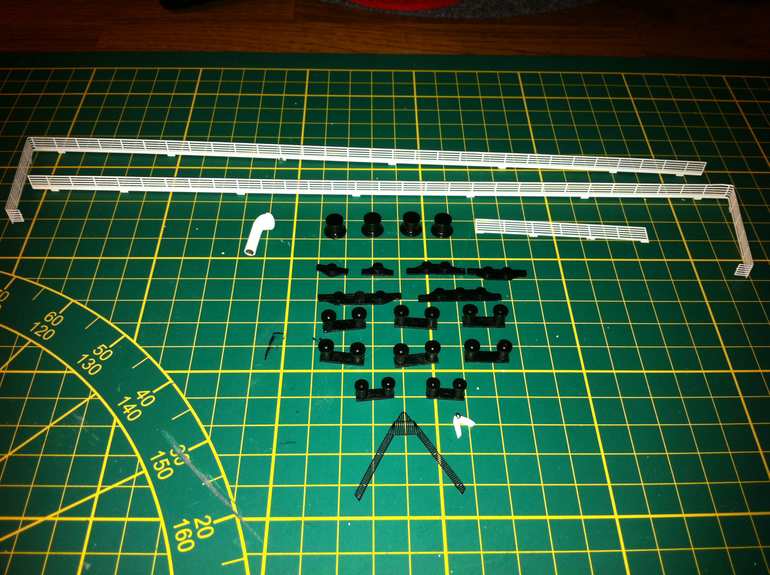

Hier wieder die Einzelteile.

Zusammengebaut, gebogen und lackiert.

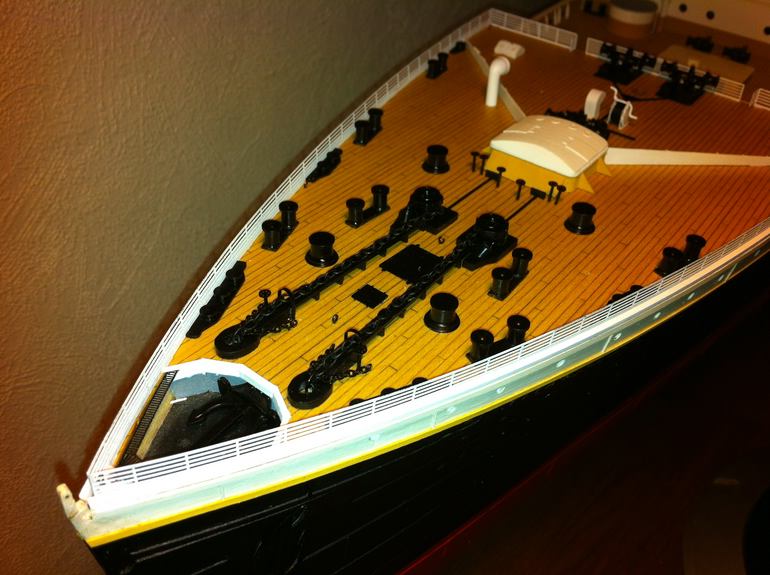

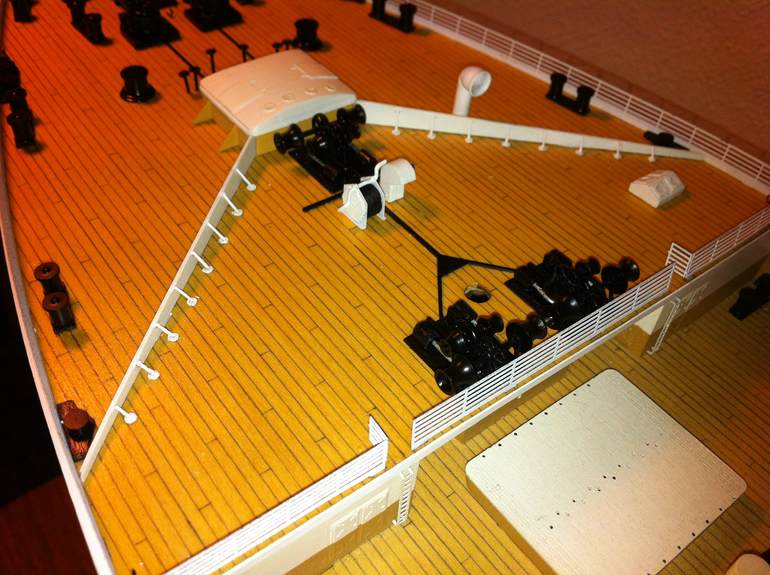

Und noch ein paar Bilder nach der Montage.

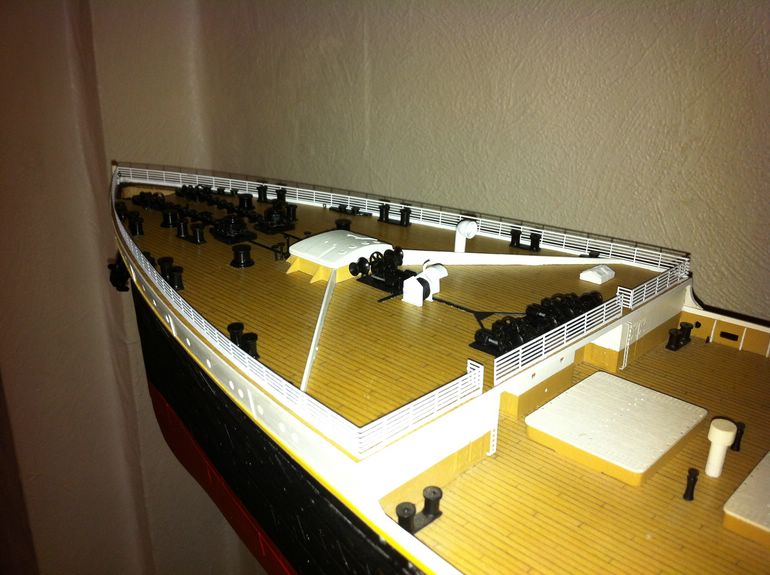

Zum Schluss noch ein Bild von oben.

Jetzt fehlt noch der Reserveankerkran, ein paar Leisten und die
Stützen am Wellenbrecher. Dazu nächstes Mal mehr.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

394

Samstag, 13. Januar 2018, 16:18

ganz tolle Details :ok:

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Ray

Beiträge: 9 637

Realname: Ray

395

Samstag, 13. Januar 2018, 17:23

Das Vordeck füllt sich. :thumbup:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

resident

Beiträge: 801

396

Sonntag, 14. Januar 2018, 08:21

huhu

Ähhhhhhm, ich hatte ja schon mal für deine tollen Arbeiten am Bug vor gelobt, muss ich das jetzt nochmal?

Kleiner Schäääärz ...natürlich bekommst du eines für das tolle Ergebnis. Irgendwie schade ,daß man die Teile pinseln muss. Sehen ja im Rohzustand auch ganz chic aus.

Gruss Matthias

:pc:

************************************************** :pc:

Baubericht Teil 1 H.M.S VICTORY / 1:100 / HELLER

Der Bericht :ahoi:

Baubericht Teil 1 LE SOLEIL ROYAL / 1:100 / HELLER :ahoi:

Der Bericht :ahoi:

Baubericht Teil 2 H.M.S VICTORY / 1:100 / HELLER :ahoi:

Der Bericht :ahoi:

Baubericht Teil 2 LE SOLEIL ROYAL / 1:100 / HELLER :ahoi:

Der Bericht :ahoi:

BESUCH IM MARINEMUSEUM LISSABON :ahoi:

Die Bilder :ahoi:

************************************************** :pc:

Zum Seitenanfang

feuermann6147

Beiträge: 8 966

Realname: Ingo

Wohnort: Tamm

397

Sonntag, 14. Januar 2018, 18:58

Moin,

sehr beeindruckend!!!
Das vorletzte Bild...traumhaft...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

archjofo

Beiträge: 3 565

Realname: Johann

Wohnort: Münchsmünster

398

Sonntag, 14. Januar 2018, 19:01

Klasse Fortschritte!
Viele schöne Details auf dem Vorschiff.
Da gibt es noch eine ganze Menge zu tun.

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

399

Montag, 15. Januar 2018, 13:20

Hallo,

schönen Dank für eure netten Kommentare.
Das motiviert.

Ja, das Vorderdeck füllt sich. Ein weiteres Detail wird
der Ankerkran am Bug. Leider ist die Ausführung im Baukasten
relativ schlicht gehalten. Daher bin ich noch auf der Suche nach
Bildern vom Kran, wo man die Seilführung erkennen kann. Von den
Verladekränen habe ich schon ganz gute Bilder gefunden, um sie
ein bisschen Detaillierter zu bauen. Nur vom Ankerkran leider noch nicht.
Vielleicht hat ja zufällig einer von euch eine brauchbare Darstellung?

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

400

Samstag, 20. Januar 2018, 15:18

Hallo,

wie schon angekündigt, mussten am Vorderdeck noch einige Leisten
und Stützen angebracht werden.

Zuerst habe ich Leisten an der Einfassung des Reserveankers angebracht.
Dann kamen noch Abschlussleisten von 1,5 x 1,5mm neben die Reling an Backbord und
Steuerbord.

Der Wellenbrecher bekam dann auch noch seine Stützen.

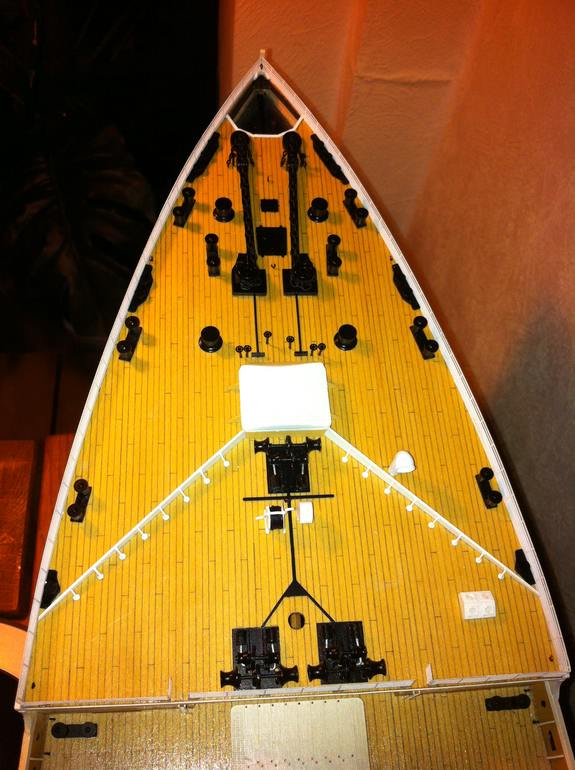

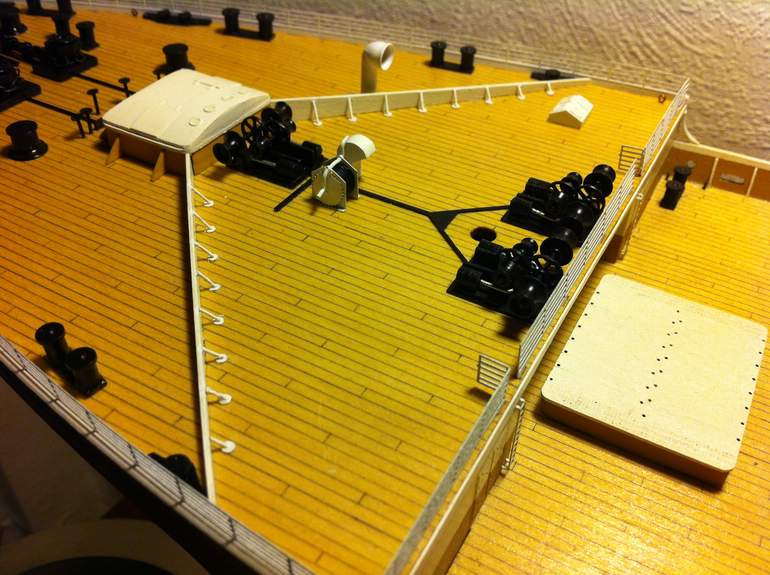

Hier noch mal ein Gesamtbild von oben.

Als nächstes kommt dann der Ankerkran an die Reihe. Laut Bauplan
soll er wie folgt aussehen. Standsäule: 3mm Holzstab; Ausleger: 1,5mm Messingdraht;
Halteseil; 0,8mm Messingdraht, dazu 2 x 4mm Rollen, Garn und 0,8mm gebogener Draht
als Aufhängung und Haken.

Da er mir zu schlicht aussieht werde ich mal versuchen ihn ein bisschen
besser zu bauen. Das Ergebnis zeige ich dann beim nächsten mal.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

401

Mittwoch, 31. Januar 2018, 18:41

Hallo,

hat jetzt etwas länger gedauert, aber es geht weiter.

Diesmal habe ich mich mit dem Ankerkran beschäftigt.

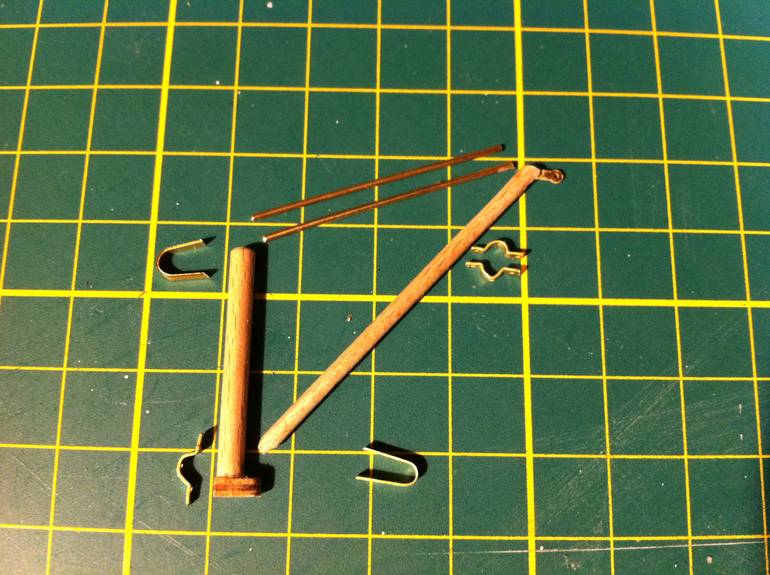

Hier wieder die Einzelteile. Die Standsäule wie im Plan aus 3mm
Rundstab, der Ausleger aus 2mm Rundstab, 2 Halteseile aus 0,8mm Messingdraht
und dazu Scharniere und Bögen aus Messingblechstreifen.

Anschließend alle Teile verbaut und lackiert. Auf dem Bild ist der Kran noch
an einem Stab, zum lackieren, angeleimt.

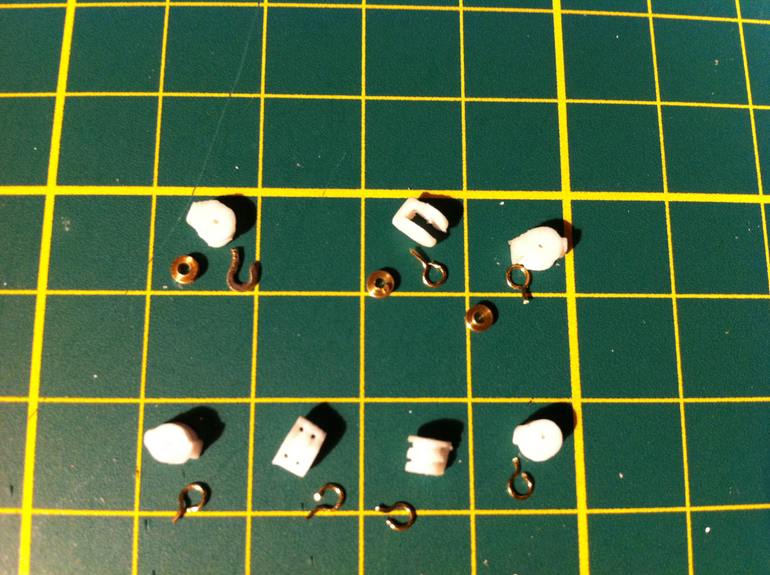

Zum Takeln vom Kran habe ich folgende Teile benutzt. Gebogene Augbolzen aus 0,4mm
Messingdraht, 2,5mm Messingrollen, Haken aus einem Nagel gebogen und beidseitig gerade gefeilt.
Die weißen Teile stammen aus meinem 3D Drucker. So klein konnte ich sie nicht selbst bauen.

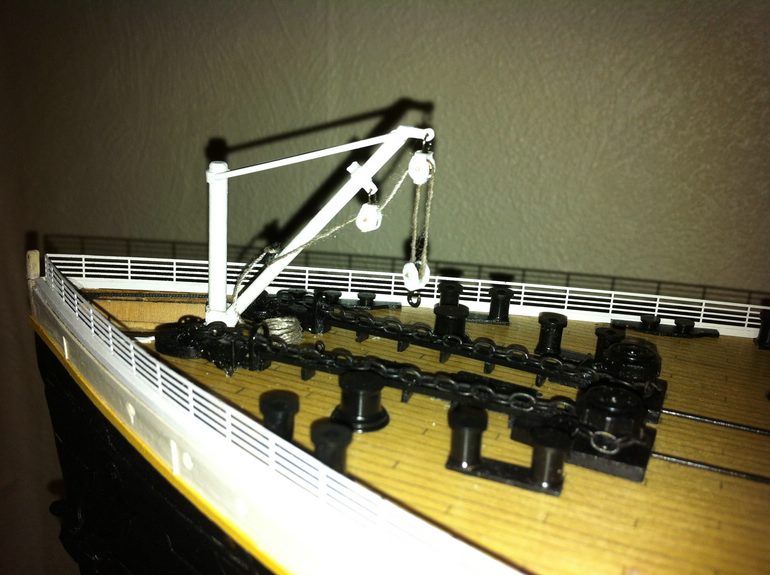

Dann konnte der Kran an seinem Platz angeleimt werden. Die Rollen und Umlenkrolle mit Haken
wurde als nächstes angebracht. Als Seil habe ich ein 0,5mm Takelgarn genommen. Hier mal 2 Bilder.

Jetzt fehlten nur noch die seitlichen Abspannungen. Hier kam schwarzes 0,5mm
und hellbraunes 0,25mm Takelgarn zum Einsatz. Auf den nächsten 2 Bildern zu sehen.

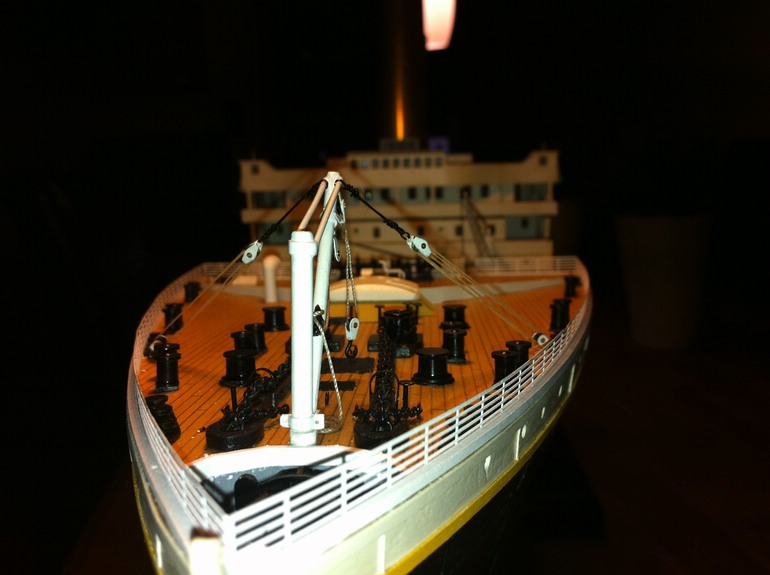

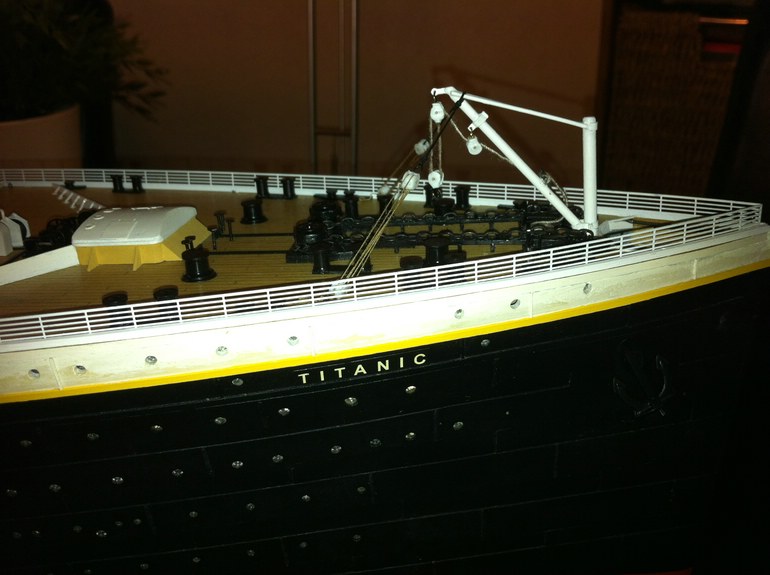

Hier noch ein Bild von der Seite aufgenommen.

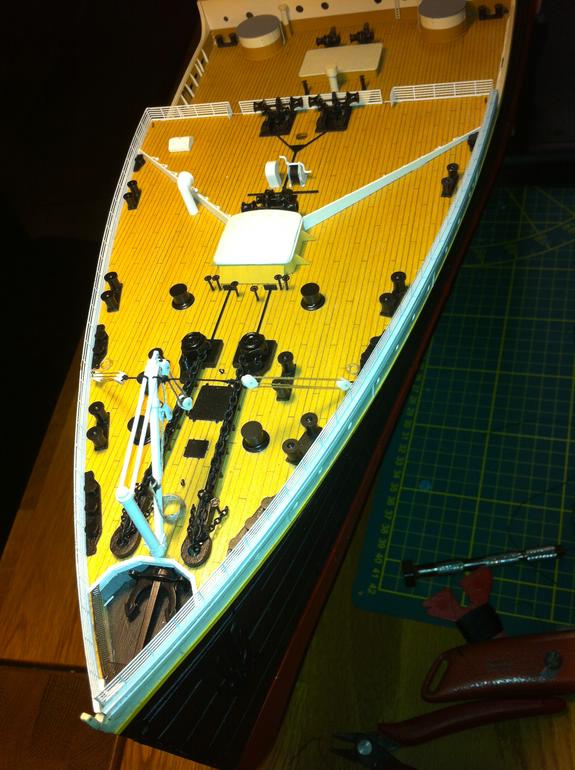

Und zum Schluss noch eine Gesamtansicht vom Vorderdeck.

Ich denke die Seilführung am Kran ist historisch nicht ganz korrekt, habe
leider keine besseren Bilder gefunden, aber mir gefällt es so ganz gut.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Ray

Beiträge: 9 637

Realname: Ray

402

Mittwoch, 31. Januar 2018, 22:13

Sieht toll aus, Jürgen!
Vielleicht sind die Blöcke und Rollen noch etwas zu groß, aber bei dem Maßstab geht es wohl nicht viel kleiner.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

403

Donnerstag, 1. Februar 2018, 10:17

Danke!

Ja, stimmt. Die Rollen sind vielleicht noch einen Tick zu groß.
Im Gesamtbild fällt es aber nicht so auf. Ich werde es erstmal
so lassen. Vielleicht gehe ich da später noch mal ran.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

404

Montag, 5. März 2018, 12:34

Hallo,

habe mal wieder Zeit gefunden ein wenig weiter zu bauen.

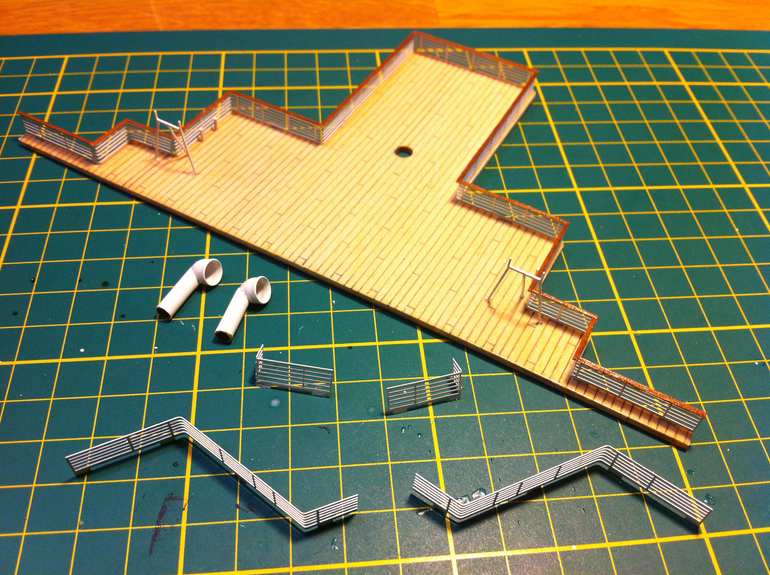

Hier die nächsten Teile. Treppen, Aufleger für die Kräne und kleine Leisten
für die Handläufe auf der oberen Reling.

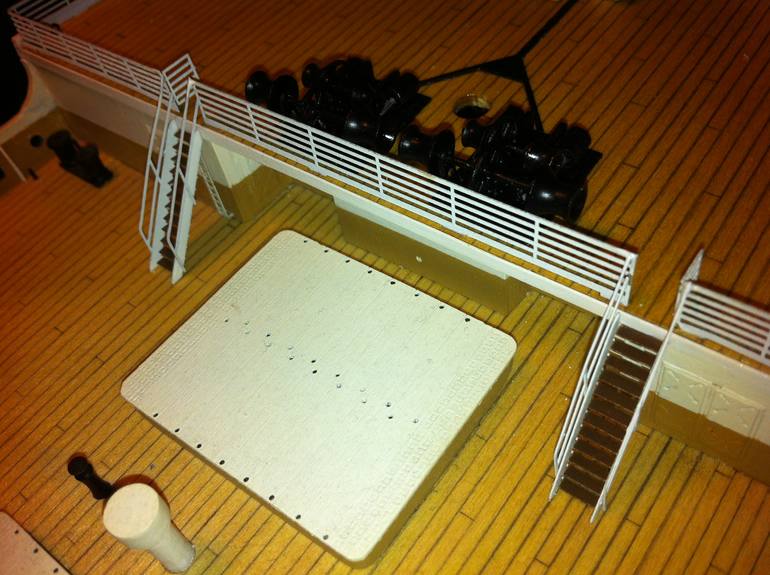

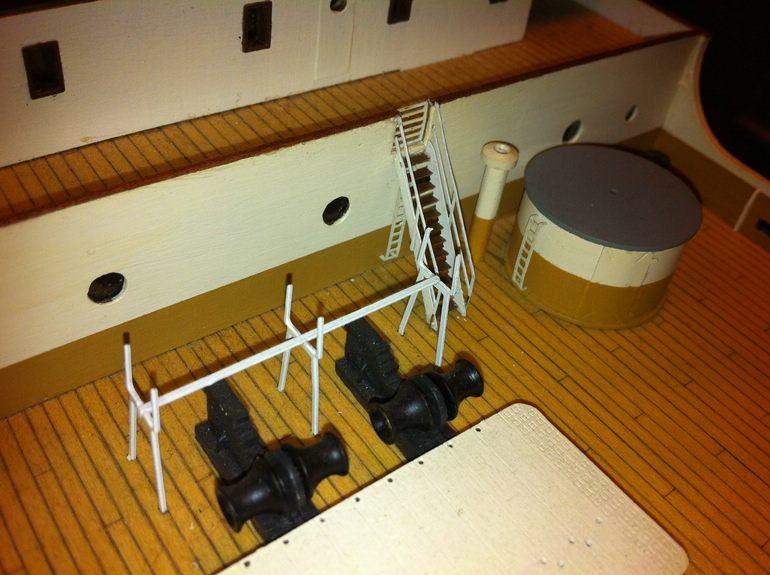

Und hier die Bilder nach Zusammenbau, Lackierung und Einbau.

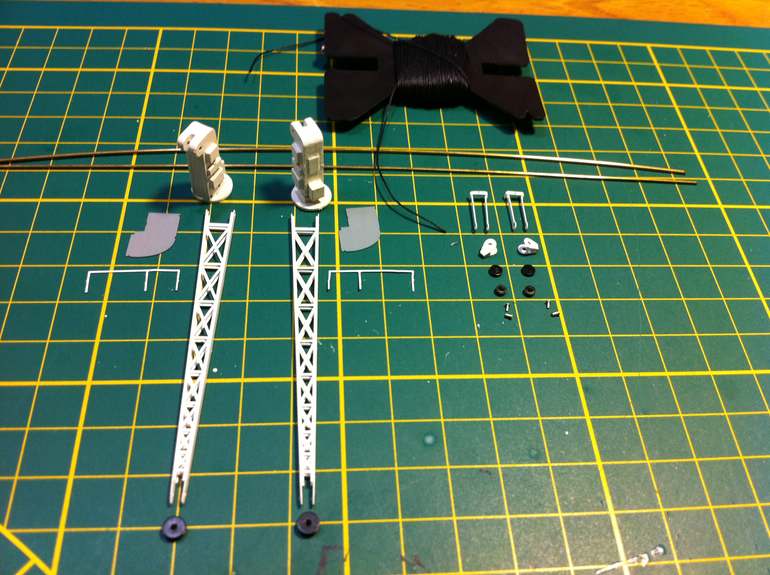

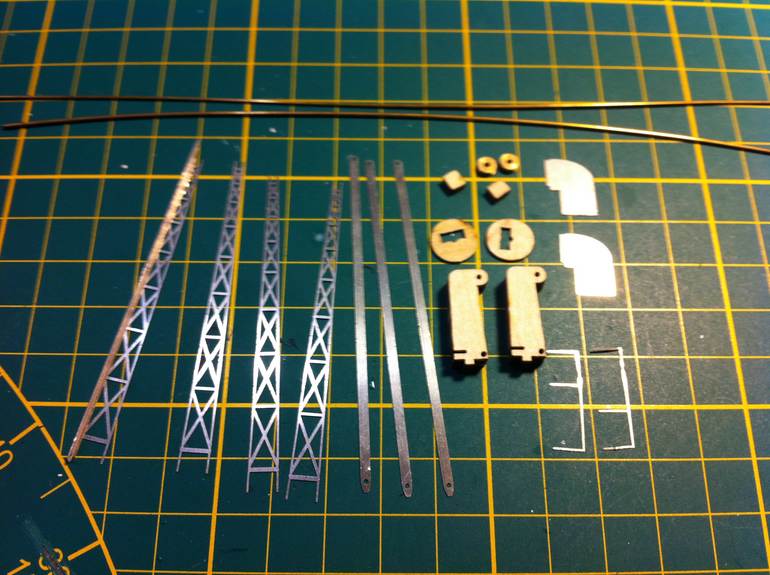

Als nächstes kamen die 2 vorderen Kräne an die Reihe. Hier die Einzelteile
aus dem Baukasten.

Da mir die Bauweise in der Anleitung zu einfach ausgeführt war, habe ich ein paar Ergänzungen
vorgenommen. Die Kransäulen bekamen oben einen Schlitz zur Aufnahme einer Rolle und ein paar
weitere Anbauteile an der Seite. Die Teile rechts im Bild habe ich zusätzlich angefertigt.

Und so sehen die Kräne zusammen gebaut aus.

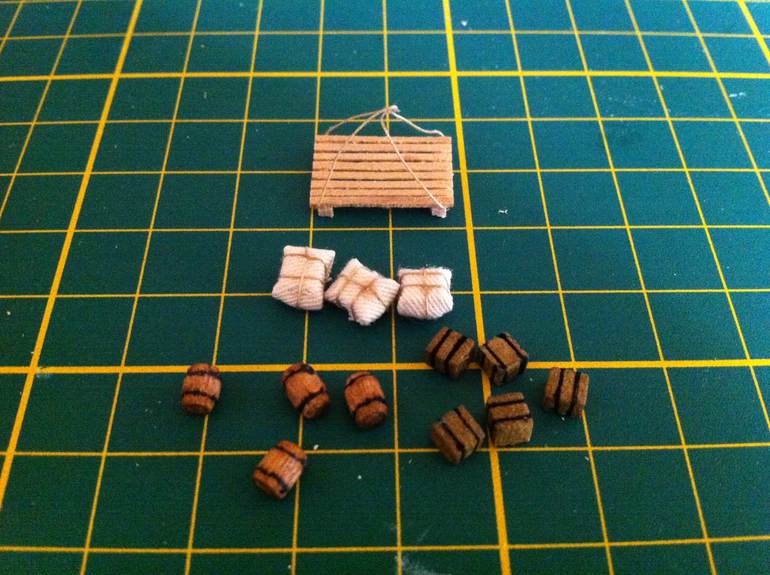

Da ein Kran im Einsatz dargestellt werden soll habe ich eine Palette und Beladung gebaut.

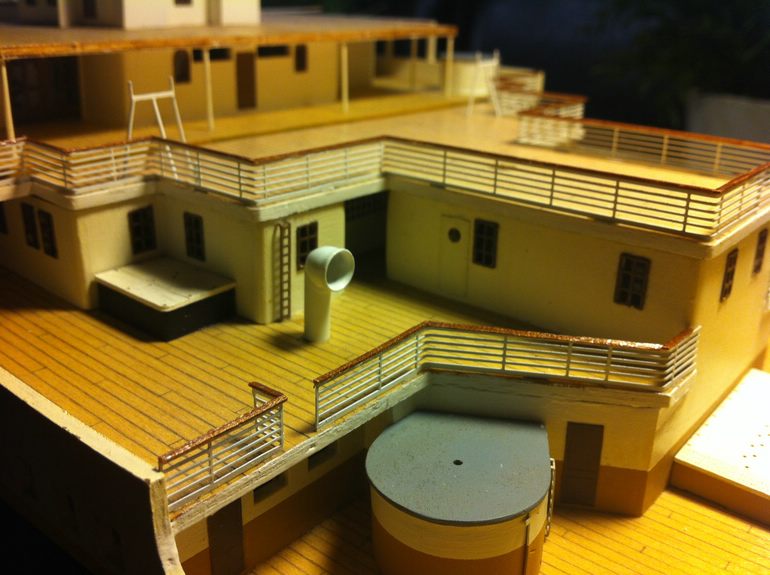

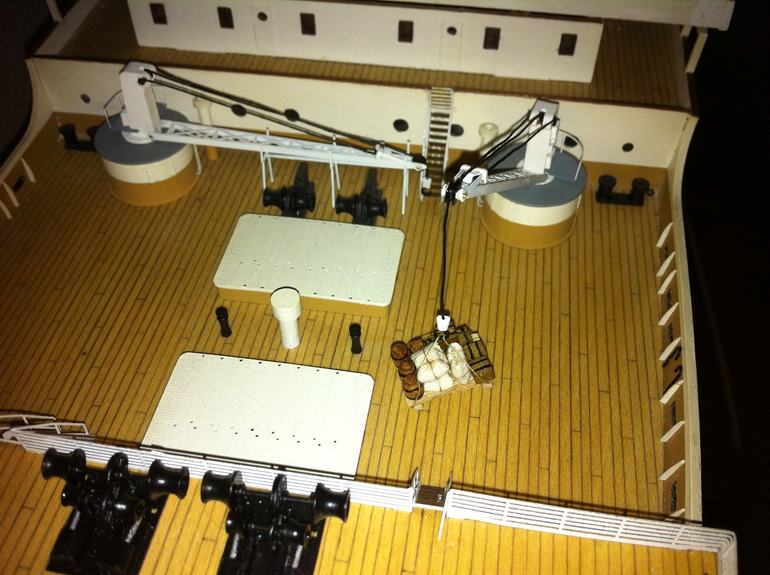

So sieht es jetzt eingebaut aus.

Das war es dann für heute.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Golfkilo

Beiträge: 3 585

Realname: Jochen

Wohnort: Gladbeck

405

Montag, 5. März 2018, 14:19

Einfach schön.

Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Zum Seitenanfang

Ray

Beiträge: 9 637

Realname: Ray

406

Montag, 5. März 2018, 14:48

Dem ist nichts hinzu zu fügen.

Vielleicht wäre es noch authentischer, wenn Du eine Ladeluke geöffnet darstellst.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

407

Montag, 5. März 2018, 18:32

ganz große Klasse...

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

408

Mittwoch, 7. März 2018, 10:16

Herzlichen Dank.

Eine Ladeluke zu öffnen hatte ich mir auch schon
überlegt. Nur ist das Deck darunter ja geschlossen.
Und wenn ich das auch noch öffne scheint die
Beleuchtung von unten durch. Daher werde ich wohl
2 Matrosen aufstellen die gerade beim öffnen sind.
Oder mir fällt noch etwas anderes ein. Mal sehen.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

409

Montag, 19. März 2018, 13:18

Hallo,

heute nur ein kleines Update.

Auf einigen Bilder habe ich auf dem Vorderdeck und an der Heckreling
Stromanker gesehen. Daher habe ich mir zwei angefertigt. Die Fluken sind aus Ätzteilresten
gemacht und der Rest ist aus dem 3D Drucker. Außerdem bin ich noch mal an den Bugankerkran
gegangen. Die Rollenblöcke sind aus dem rechts im Bild liegenden Bausatz gemacht. Die linken
mit Doppelrollen mit 2,5mm Durchmesser, die rechten mit Einzelrolle mit 3,0mm.

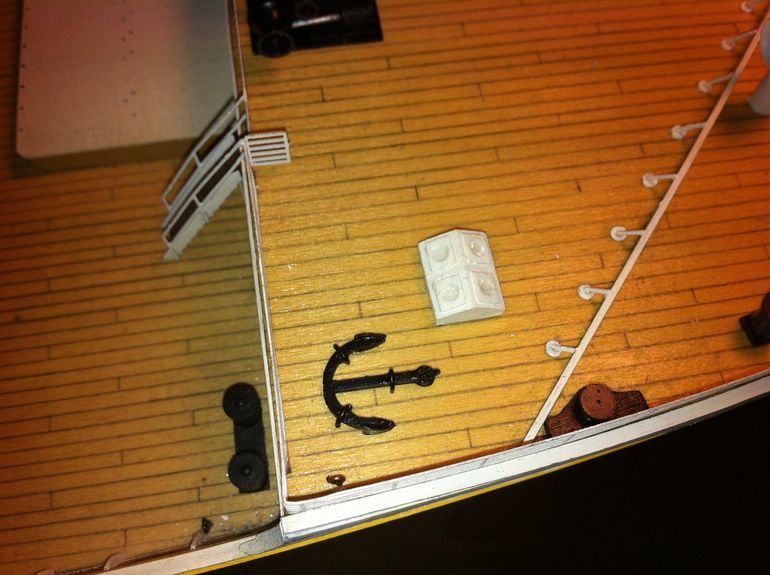

Hier ein Foto vom angebrachten Stromanker auf dem Vorderdeck.

Dann wurden die Rollenblöcke am Kran und an den Abspannungen gewechselt. Sind vielleicht
immer noch einen Tick zu groß, aber passen jetzt besser als vorher. Dazu hier mal 3 Bilder.

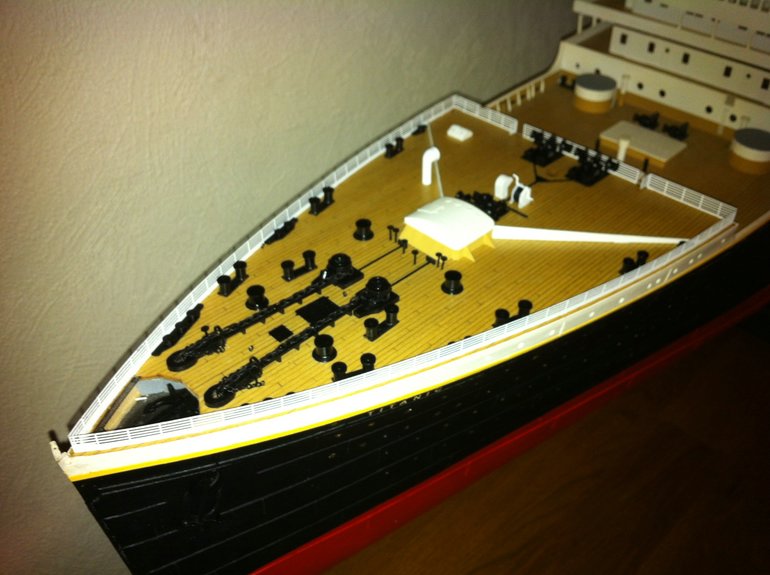

So sieht jetzt das Vorderdeck in der Gesamtansicht aus.

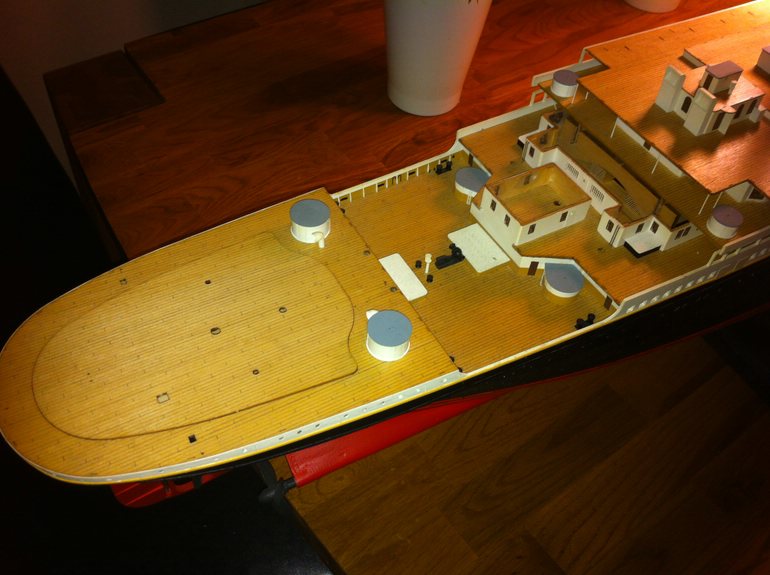

Und hier mal eine Gesamtansicht vom Schiff.

Weiter wird es ca. 1,5m weiter hinten am Heckbereich gehen. Dort sieht es
momentan so aus.

Das wars für heute.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Ray

Beiträge: 9 637

Realname: Ray

410

Montag, 19. März 2018, 15:16

Dein Bugkran ist ja sowas von super geworden!

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

411

Dienstag, 20. März 2018, 18:18

Danke schön.

Gegenüber der Bauanleitung gefällt er mir so auch
viel besser.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

412

Dienstag, 20. März 2018, 18:23

Wirklich wahr, der Kran ist absolute Spitze, wie der Rest des Schiffes
natürlich auch...

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

413

Donnerstag, 5. April 2018, 12:52

Hallo,

schönen Dank Franz.

Hier kommen jetzt die nächsten Bauschritte.
Zuerst wieder die Einzelteile. Der letzte Abschnitt des hinteren Promenadendecks,
die zugehörigen Relingteile, 2 Kranauslegerstützen, 2 Lüfter und die Relingteile vom
darunter liegenden hinteren B-Deck.

Zuerst habe ich die Beplankung auf dem Deckteil aufgezeichnet und mit Klarlack versiegelt.
Da die Handhabung einfacher war habe ich dann die beiden Stützen und die Reling auf dem
Teil angebracht. Im Anschluss dann den Handlauf aus dünnen Mahagonistreifen. Auch diese mit Klarlack
versiegelt. Auf dem Bild sieht man auch die beiden montierten und lackierten Lüfter und die
vor gebogenen und lackierten Relings für das B-Deck.

Dann konnte alles am Schiff angebaut werden. Die Reling am B-Deck bekam dann auch ihren Handlauf.
Hier zwei Bilder dazu.

Da ich nun mal mit den Handläufen beschäftigt war, habe ich dann auch gleich seitlich am B-, und Promenadendeck
die Handläufe angebracht.

Auch der vordere Teil des Promenadendecks, unterhalb der Positionslampen, bekam den Handlauf.

Soviel für heute. Demnächst geht es dann auf dem Achterdeck weiter.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

414

Donnerstag, 5. April 2018, 13:03

Wirklich leckere Detail... :sabber:

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Ray

Beiträge: 9 637

Realname: Ray

415

Donnerstag, 5. April 2018, 13:14

Hallo Jürgen,

da schließe ich mich dem Franz gerne an.

Die Reelinghandläufe sind eine schöne Frickelei, machen aber optisch viel her. :ok:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

416

Samstag, 14. April 2018, 13:03

Hallo,

weiter geht es auf dem Achterdeck.

Zunächst wieder die Bauteile:
Relingteile für das Achterdeck, 1 Elektrowinde, 6 Lüfter und 1 10-Zoll-Lüfter
für das Promenadendeck.

Auf den nächsten Bilder die Teile montiert, vor gebogen und lackiert.
Zusätzlich noch eine 1,5 x 1,5mm Abschlussleiste die neben der Reling angebracht werden soll.

Hier der 10-Zoll-Lüfter auf dem Promenadendeck angebracht.

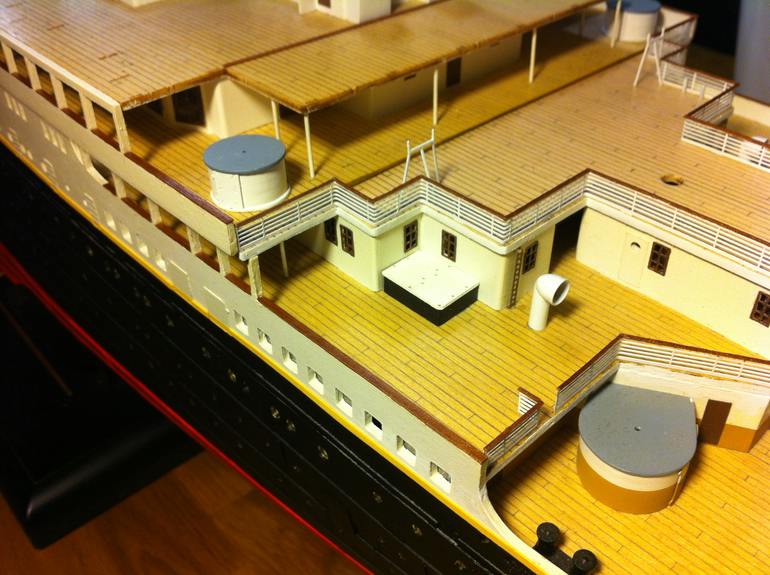

Und so sieht jetzt das Achterdeck aus.

Als nächstes kommt dann die Manöverbrücke an die Reihe.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Gunnet

Beiträge: 3 457

Realname: Gustav Stefan

Wohnort: Groß Enzersdorf, Österreich

417

Samstag, 14. April 2018, 13:14

Servus
Da komm ich aus dem Staunen nicht mehr heraus... ganz großes Kino :ok:

Besonders hübsch finde ich auch die Reling mit den Handläufen :sabber:

und die Treppen.. :love:

und und und...

Im Entwurf, da zeigt sich das Talent, in der
Ausführung die Kunst! Wobei die
Schönheit liegt im Auge des Betrachters…

Im Bau: U-505 Revell 1:72

Zum Seitenanfang

Ray

Beiträge: 9 637

Realname: Ray

418

Samstag, 14. April 2018, 15:50

Hallo Jürgen,

mit dem was bei Deinem Bau anliegt, bin ich ja bestens vertraut.
Aber über Deine saubere Arbeitsweise kann ich nur staunen. Alles sehr schön anzusehen. :ok:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

419

Samstag, 14. April 2018, 18:31

Herzlichen Dank euch beiden.
Das motiviert zum Weitermachen.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

420

Samstag, 14. April 2018, 20:02

Ein Schmaus, ein Augenschmaus...

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Das Wettringer Modellbauforum

Zur Zeit ist neben Ihnen 1 Benutzer in diesem Thema unterwegs:

Ähnliche Themen
