Holz: Französische Korvette "La Créole " 1827 im Maßstab 1:48

1
…
- 2
- 9
- 16
- 23
- 30
- 37
- 44
- 51
- 58
- 65
- 72
- 79
- 86
- 93
- 100
- 107
- 114
- 121
126
127
128
129
130
…
- 131
- 133
- 135
- 137
- 139
- 141
- 143
- 145
- 147
- 149
- 151
- 153
- 155
- 157
- 159
- 161
- 163
- 165
167

archjofo

Beiträge: 3 577

Realname: Johann

Wohnort: Münchsmünster

3 811

Samstag, 17. August 2019, 18:11

Fortsetzung: Fockstag – Étai de misaine et faux étai misaine
Für die Plattbindselungen zum Festsetzen für das Fock- und das Fockborgstag verwende ich ein Tau mit ø 0,25 mm, welches ich aus einem sehr dünnen japanischen Seidengarn 1 x 3 LINK (bitte etwas nach unten scrollen) geschlagen habe.
Die Ledermanschetten erhielten an den jeweiligen Enden auch eine Bändselung.
Auf dem ersten Bild ist die Befestigung für das Fockstag zu sehen. Der Klüver liegt hier noch lose auf. Das filigrane Holzteil verzurre ich erst, wenn ich in die obere Takelage komme.

Dieses Bild zeigt das am Masttop aufgelegte Fockstag. Darüber liegt das Fockborgstag.

Bis demnächst …

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

Hofi

Beiträge: 738

3 812

Samstag, 17. August 2019, 18:17

Servus Johann!

Was soll man da noch sagen! Beeindruckend wie immer! Abgesehen von der handwerklichen Ausführung ist die Sauberkeit Deiner Arbeit bewundernswert, keine Kratzer, keine Leimspuren oder ähnliches!

Hofi

Zum Seitenanfang

archjofo

Beiträge: 3 577

Realname: Johann

Wohnort: Münchsmünster

3 813

Samstag, 17. August 2019, 19:15

Danke Hofi!

Noch eine Ergänzung zum letzten Bericht:
Hier auf diesem Bildausschnitt sind die Plattbindselungen besser zu sehen.

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

Ray

Beiträge: 9 678

Realname: Ray

3 814

Samstag, 17. August 2019, 19:56

Hallo Johann,

Deine Perfektion kennt keine Grenzen,
und das meine ich im positiven Sinne.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

BB76

Beiträge: 451

Realname: Christian

Wohnort: Kevelaer

3 815

Samstag, 17. August 2019, 20:42

Echt ein Kunstwerk... und wenn die Terrasse mit ähnlichen Perfektionsanprüchen gebaut wird, traut sich später niemand draufzutreten

Im Bau: RC USS Missouri 1:87

Zum Seitenanfang

archjofo

Beiträge: 3 577

Realname: Johann

Wohnort: Münchsmünster

3 816

Sonntag, 18. August 2019, 19:43

Hallo Christian,

bei der Holzterrasse unterstehe ich einer gnadenlosen Bauaufsicht …

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

3 817

Sonntag, 18. August 2019, 20:25

da kannst du dir wahrscheinlich auch nicht soviel Zeit lassen

Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

Zum Seitenanfang

archjofo

Beiträge: 3 577

Realname: Johann

Wohnort: Münchsmünster

3 818

Sonntag, 18. August 2019, 20:45

Nee, das muss schon etwas flotter gehen ...

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

Toyo-Jacko

Beiträge: 82

Realname: Stefan

3 819

Sonntag, 18. August 2019, 21:44

Bei der Terrasse muss unser Johann aufpassen, dass sie nicht "zu klein" wird... :abhau:

Die Intelligenz auf einem Planeten ist eine Konstante. Nur die Zahl der Bevölkerung wächst!

Jean-Luc Picard

Zum Seitenanfang

archjofo

Beiträge: 3 577

Realname: Johann

Wohnort: Münchsmünster

3 820

Sonntag, 25. August 2019, 06:32

Masttakel – Caliornes
Über die Herstellung der Masttakelhanger habe ich vor einige Zeit berichtet, da diese vor den Wanten aufgelegt werden mussten. An diesen Hangern wurden schwere Taljen, die sogenannten Masttakel oder Seitentakel eingehängt. Diese bestanden aus großen Doppelblöcken, um damit u. a. schwere Lasten zu heben, bei schwerer See die Untermasten zusätzlich zu unterstützen, zum Steifsetzen der Wandte, etc.. Bei Nichtgebrauch wurden die Seitentakel in Ringen auf den Rüsten eingehängt und belegt. In der Regel wurden diese Ringe mit einem kleinen Püttingseisen gesichert, wie auch bei der La Créole.

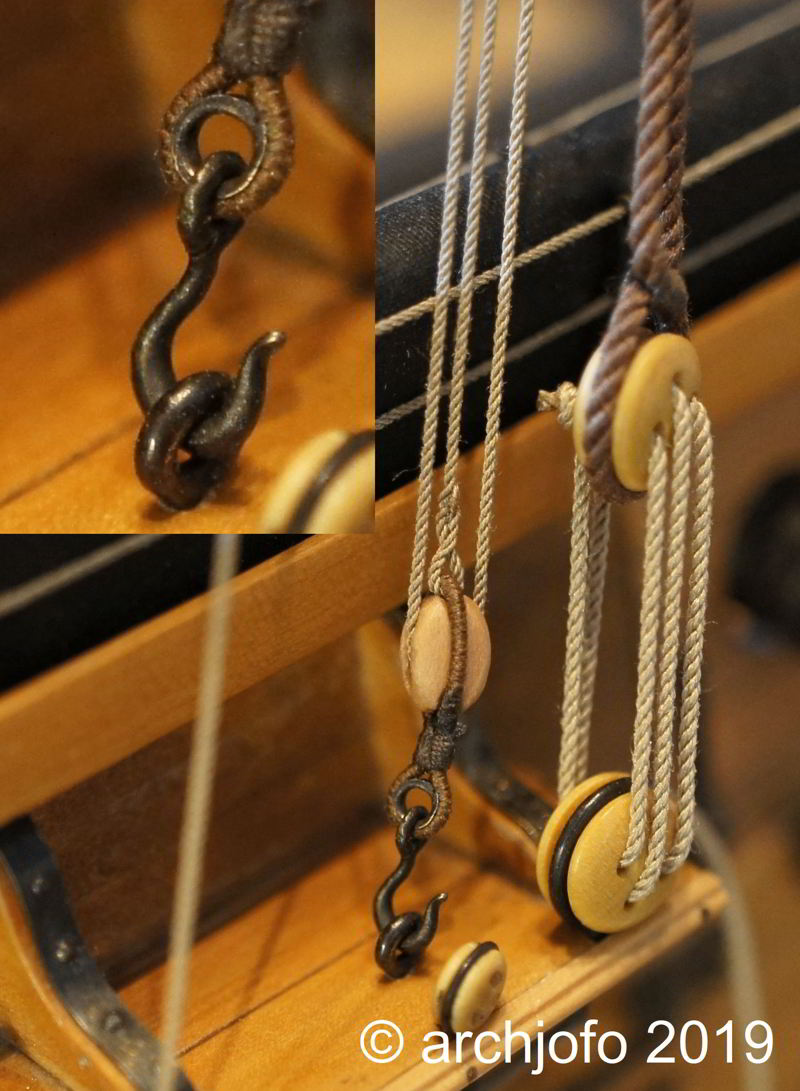

Auf dem folgenden Bild sind Blöcke, Haken mit Kauschen, Stroppen und Läufertaue zu sehen.

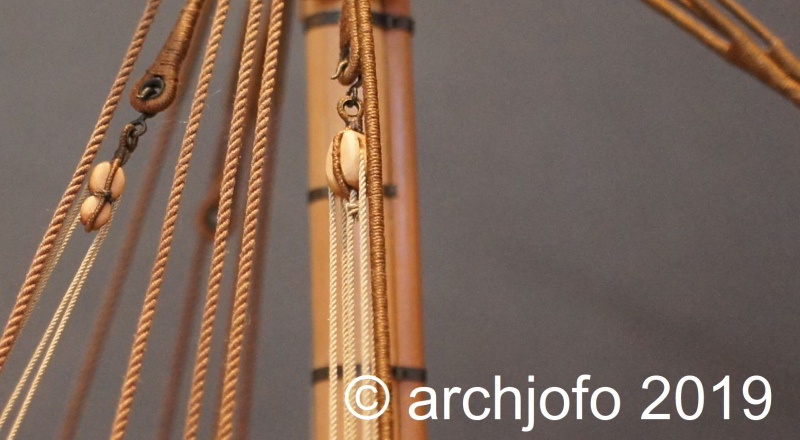

Ein fertiges Seitentakel im Masttakelhanger des Fockmastes eingehängt.

Hier wird das Fockseitentakel gezeigt, welches in die geteilte Fockrüste eingehängt ist.

Bis demnächst …

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

3 821

Sonntag, 25. August 2019, 09:27

präzise wie man es von dir gewohnt ist

Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

Zum Seitenanfang

Ray

Beiträge: 9 678

Realname: Ray

3 822

Sonntag, 25. August 2019, 10:23

Hallo Johann,

wieder einmal beste Modellbauschule :ok:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

protector

Beiträge: 917

Realname: Steffen

Wohnort: klostermansfeld

3 823

Sonntag, 25. August 2019, 17:11

Hi Johann
Bin wie immer Fasziniert von deiner Baukunst,einfach nur Top.
Ich kann mir mühe geben wie ich will ,aber diese Qualität ist einfach nur Unerreichbar für mich .Aber nachdem ich meine Finger wieder Entwirrt habe,versuch ichs einfach weiter.
Immer weiter so ,ich bleib auf jeden dabei.
Gruß Steffen

DAS KANNSTE

SCHON SO MACHEN

ABER DANN ISSES HALT

KACKE

Fertig : Peregrine Galley /Sergal , Halifax /Constructo ,Astrolabe /Mantua
Im Bau: Golden Hind / Scratch nach Hoeckel

Zum Seitenanfang

archjofo

Beiträge: 3 577

Realname: Johann

Wohnort: Münchsmünster

3 824

Samstag, 31. August 2019, 14:59

@protector
Steffen, Du bist auf einem guten Weg!

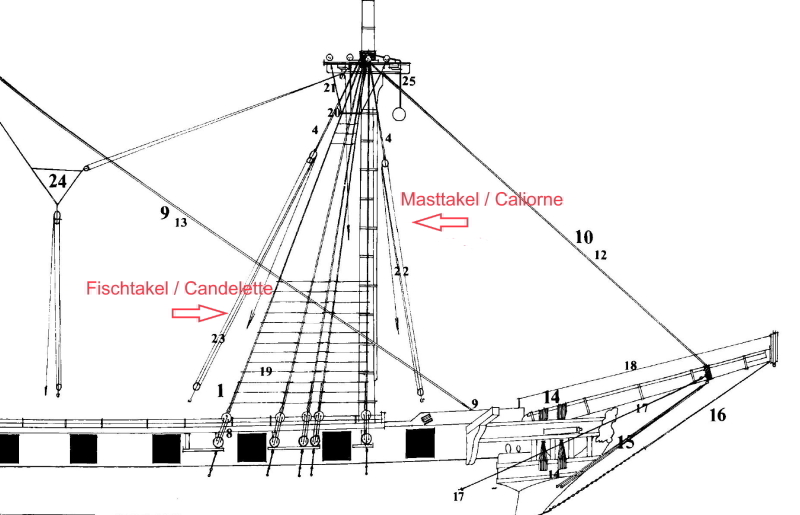

Fischtakel – Candelettes
Die sogenannten Fischtakel dienten zum Heben von Lasten und u. a. auch zum Einbringen der Anker. Insgesamt waren diese Takel etwas leichter ausgeführt als die bereits hergestellten Masttakel. Sie bestanden aus Violin- und Einfachblöcken. Die Durchmesser der Läufertaue betrugen nur 23 mm (entspricht ø 0,48 mm im Maßstab 1:48 ), im Gegensatz zu den Masttakeln mit Durchmessern von 30 mm für die Läufer. Die Fischtakel wurden auch an den Hangern der Untermasten und an den Rüsten mit Haken eingehängt, analog der Masttakel.

Quelle: Monographie J. Boudriot – La Crèole

Nachfolgend ein paar Bilder zur Blockherstellung und zur Bändselung der Blockstroppen.

Die Länge der Violinblöcke im Modellmaßstab beträgt 7 mm. Die Einfachblöcke haben eine Länge von 4 mm.

Hier ist ein fertiges Fischtakel zu sehen. Insgesamt sind am Modell sechs dieser Takel vorzusehen. Am Pariser Originalmodell sind die Fischtakel nicht dargestellt.

Fortsetzung folgt …

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

feuermann6147

Beiträge: 9 091

Realname: Ingo

Wohnort: Tamm

3 825

Montag, 2. September 2019, 14:04

Moin Johann,

was soll man da noch sagen, was man nicht schon zigfach gesagt hat? ... einfach nur genial, einmalig, .... [jedes beliebige (positive) Superlativ] ... :love:

Allerhöchsten Respekt

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Hofi

Beiträge: 738

3 826

Dienstag, 3. September 2019, 14:28

Servus Johann!

Ich sag auch nichts mehr, bin wie immer sprachlos, einfach schön!

Hofi

Zum Seitenanfang

archjofo

Beiträge: 3 577

Realname: Johann

Wohnort: Münchsmünster

3 827

Samstag, 7. September 2019, 07:27

Ich hoffe, dass sich die Sprachlosigkeit legt ... :ok:

Fortsetzung: Fischtakel – Candelettes

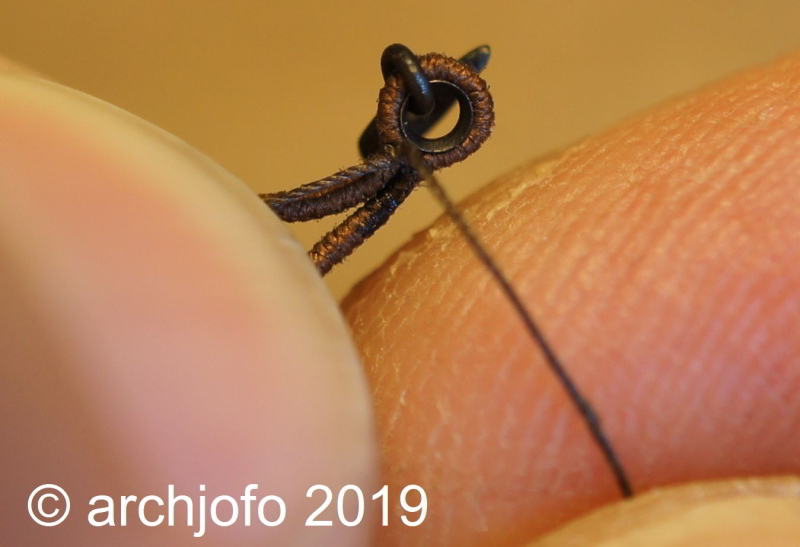

Die Blöcke mit den Haken und den Kauschen für die Fischtakel habe ich mittlerweile soweit hergestellt. Einige Violinblöcke sind auch schon mit den Stroppen versehen, wie auf dem folgenden Bild zu sehen ist.

Vor schon längerer Zeit berichtete ich über die Anfertigung der Doppelblöcke für die Pardunen, die auf den Rüsten zu befestigen waren. Auf der Suche nach einer Lösung für die Befestigung der Blockbeschläge auf den Rüsten, entschied ich mich für eine Verkeilung der Ringbolzen, analog der Methode, wie die Franzosen die Brooktauaugbolzen im 18. Jahrhundert durch die Bordwand befestigten.
Zum Einhaken dieser Takel an den Rüsten waren auch Ringbolzen befestigt. Im Gegensatz dazu wurden die Ringbolzen der schweren Masttakel auch noch mit kleinen Püttingseisen gesichert.
Mittlerweile stieß ich auf der Suche nach Takeldetails auf nachfolgende Abbildung. Insofern sehe ich mich mit den Detailzeichnungen für die L´Hermione für die vorgenannte Verkeilung der Ringbolzen im Nachhinein eindeutig bestätigt.
Daher werde ich auch die Ringbolzen für die Fischtakel dementsprechend ausführen.

Quelle: http://jbriggers.se/projects/

Hier zeige ich noch einmal wie diese Verkeilung aussieht.

Auf dem letzten Bild sind die bereits brünierten Augbolzen zu sehen.

Demnächst geht es weiter …

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

Ray

Beiträge: 9 678

Realname: Ray

3 828

Samstag, 7. September 2019, 10:02

Annormal traumhaft!

1:1 bis ins kleinste Detail.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

3 829

Samstag, 7. September 2019, 13:22

JA ...... , sehr gut :thumbsup:

Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

Zum Seitenanfang

archjofo

Beiträge: 3 577

Realname: Johann

Wohnort: Münchsmünster

3 830

Sonntag, 8. September 2019, 13:55

Vielen Dank für euer nachhaltiges Interesse und den Zuspruch.

Fortsetzung: Fischtakel – Candelettes
Mittlerweile habe ich die Ringe der Augbolzen noch zusammengelötet und auf den Rüsten eingebaut. Auf dem Bild ist der untere Einfachblock des Fischtakels am Fockmast zu sehen.

Fortsetzung folgt ...

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

3 831

Sonntag, 8. September 2019, 14:18

Also je länger ich Dir zuschaue umso mehr komme ich zu der Überzeugung daß du in Wahrheit 1:4 baust .

Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

Zum Seitenanfang

Hofi

Beiträge: 738

3 832

Montag, 9. September 2019, 08:17

Servus!

Wie immer :respekt:

Hofi

Zum Seitenanfang

archjofo

Beiträge: 3 577

Realname: Johann

Wohnort: Münchsmünster

3 833

Mittwoch, 11. September 2019, 20:53

Fertigstellung: Fischtakel – Candelettes
Die letzten Fischtakel wurden am Kreuzmast installiert.

Wie auf dem nächsten Bild zu sehen, ist der Augbolzen zum Einhängen des Fischtakels mit einen Püttingseisen gesichert.

Bis demnächst …

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

jollyroger

Beiträge: 1 077

Realname: Christian

Wohnort: Hallbergmoos

3 834

Mittwoch, 11. September 2019, 23:34

Johann deine Arbeiten bringen mich noch um den verstand ich kann keinen unterschied mehr zwischen orginal und deinem Modell fest stellen
mfg Christian

Der Nachbar hört AC/DC ob er will oder nicht :cracy:

Zum Seitenanfang

feuermann6147

Beiträge: 9 091

Realname: Ingo

Wohnort: Tamm

3 835

Donnerstag, 12. September 2019, 06:56

Moin,

Zitat von »jollyroger«

Johann deine Arbeiten bringen mich noch um den verstand ich kann keinen unterschied mehr zwischen orginal und deinem Modell fest stellen

Dem kann ich mich nur anschließen. Da bleibt einem einfach die Spucke weg und man starrt in stummer Bewunderung die Bilder an. Einfach großartig.

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Ray

Beiträge: 9 678

Realname: Ray

3 836

Donnerstag, 12. September 2019, 07:11

Da bleibt nicht nur die Sprache weg,
sondern auch die Schrift.
Irgendwann gibt es keine neuen Wörter
mehr, um Johanns Künste zu
beschreiben.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

archjofo

Beiträge: 3 577

Realname: Johann

Wohnort: Münchsmünster

3 837

Dienstag, 17. September 2019, 20:45

Vorab vielen Dank für euer ungebrochenes Interesse.

Webleinen - Enfléchures
Zurzeit befasse ich mich mit den Webleinen für die Wanten der La Créole.
Anknüpfend an die interessante Diskussion zur Dicke der Webleinen in Volkers Baubericht LINK zur HMS Deptford Anfang des Jahres, bin ich noch zu keinem abschließenden Ergebnis zu dieser Fragestellung gekommen.
Hat sich J. Boudriot in der Monographie mit dem Durchmesser von 2,1 cm vertan bzw. handelt es sich um einen Zahlendreher?
Bedingt durch die Stückpforten ist insbesondere bei meiner französischen Korvette auffällig, dass die Wanten zum Teil bis zu 1,5 m auseinander lagen.

Beim Setzten der Wanten kam daher die Überlegung, ob nicht hier ein Zusammenhang zum Durchmesser der Webleinen zu sehen ist, und hieraus sich die 2,1 cm Dicke bei der La Créole erklären lassen?

Insofern sehe ich eurer fachlichen Unterstützung mit Spannung entgegen.

Unabhängig davon befasse ich mich momentan mit der farblichen Gestaltung der Webleinen. Ausgehend von der Tatsache, dass diese mit Teer behandelt waren, versuche ich sie in einem Braunton zu halten.
Die auf dem folgenden Bild gezeigten Taue haben einen Durchmesser von 0,35 mm und sind aus einem japanischen Seidengarn 100/2 2 x 3 geschlagen. Das dicke, darunter liegende Wanttau aus Gütermann S 303 7 x 3 besitzt einen Durchmesser von 1,15 mm. Von den zur Verfügung stehenden Farben für das Ausgangsmaterial der Webleinen passt der links auf dem Bild zu sehende Farbton meines Erachtens am besten.

Aber davon demnächst mehr …

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

3 838

Dienstag, 17. September 2019, 21:51

2.1 cm sind für diese Anwendung schon heftig :huh:

Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

Zum Seitenanfang

archjofo

Beiträge: 3 577

Realname: Johann

Wohnort: Münchsmünster

3 839

Mittwoch, 18. September 2019, 19:55

Hallo Kollegen,
mittlerweile wurde die Frage der Webleinendicke für die La Créole mit Hilfe von
Gérard Delacroix geklärt.

Bonjour,

Dans les années 1760/80, les traités indiquent en effet 1,2 cm (ce qui semble très peu) mais plus tard, après 1800 et disons à l'époque de La Créole, on trouve des dimensions plus importantes.
Pour les bas-mâts 21 mm, les mâts de hune 19 mm et les mâts de perroquet 17 mm. Les mâts de cacatois n'ont pas d'enfléchures.

GD

Dementsprechend stimmt die Angabe in der Monographie von J. Boudriot.

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe
