Moin,

Sorry Bernd für die späte Antwort :pfeif:

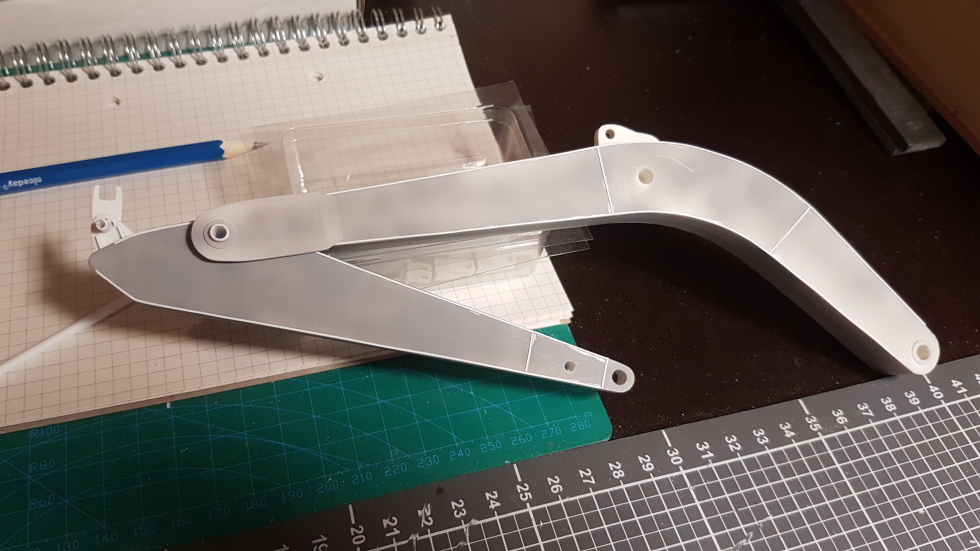

Ja, es bleibt wie es ist, nur die dünnen 0,25x0,5mm Streifen. So sieht das dann aus:

Update:
Was ist ein Bagger ohne Schaufel? Richtig, ein KEINschaufliger :lol:

Da ich aber einen EINschaufligen 428 baue, brauche ich eine Schaufel. Los gehts:

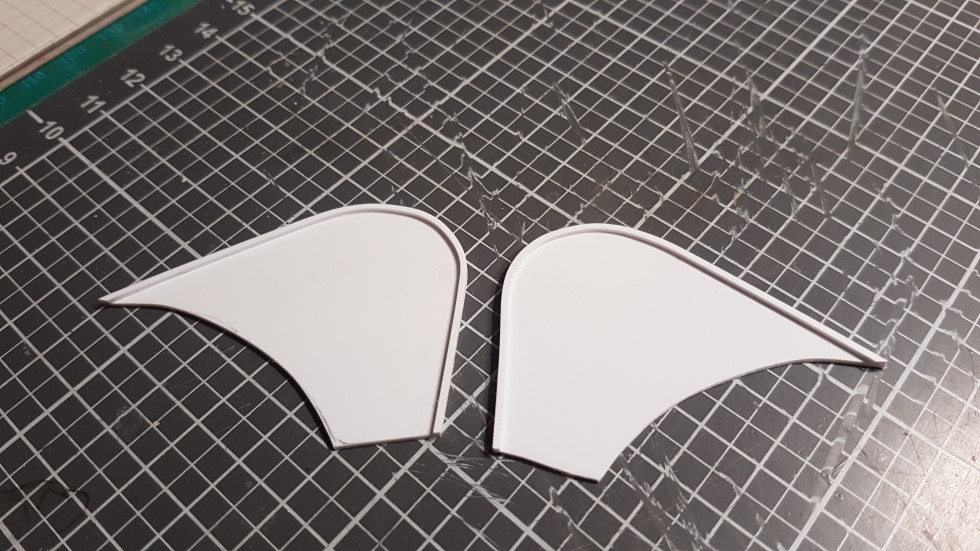

Die Seitenteile werden aus 1mm Poly ausgeschnitten und mit einer 1x1mm Verstärkung versehen. Ansetzen an einem Ende:

Und dann rundum:

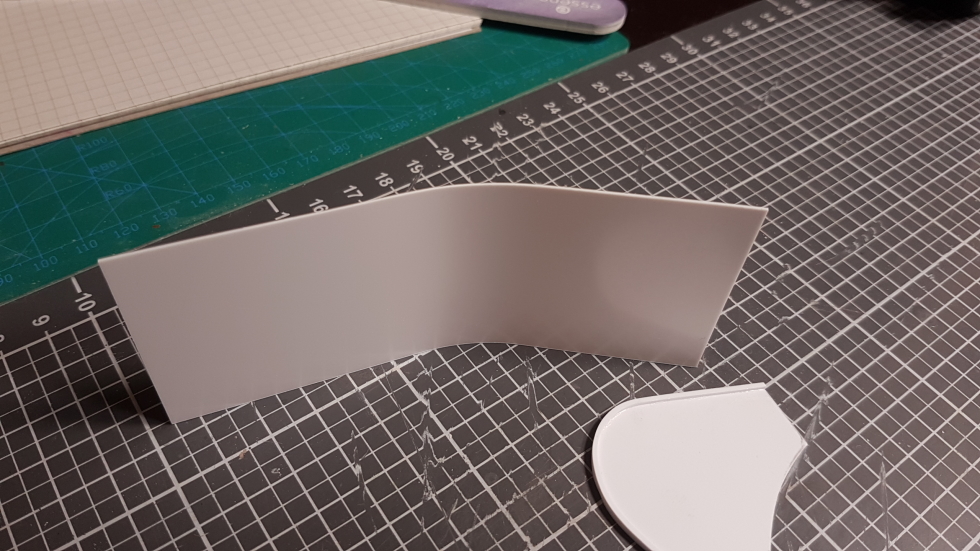

Die "Rückwand" der Schaufel, 0,5mm Polysheet über einem Rundholz vorgebogen, hier noch ganz am Anfang des Biegens:

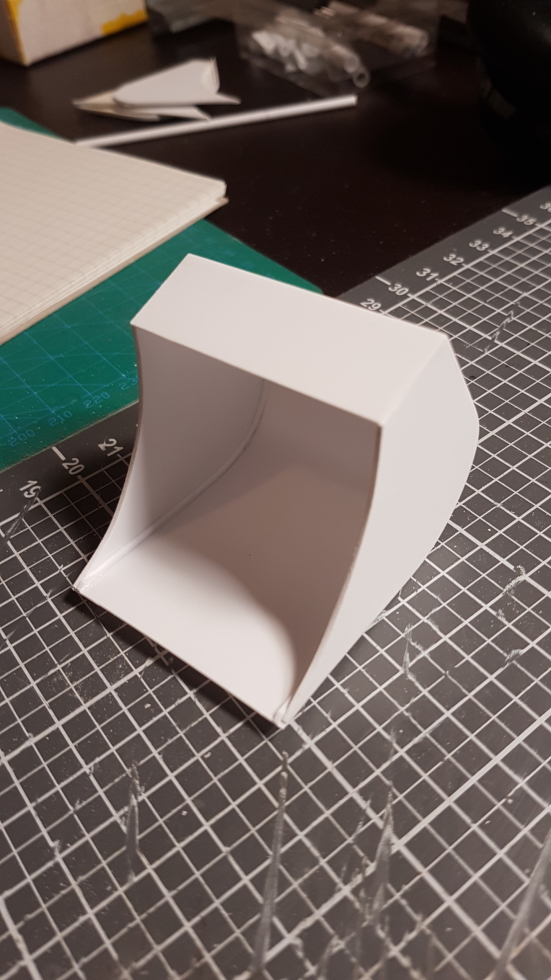

Und an die Verstärkung der Seitenteile geklebt. Oben noch ein Deckel drauf:

Kleinkram. Poly 5x2,5mm und 0,5x2mm:

Daraus machen wir fünf Zähne, damit wir auch morgen noch kraftvoll zubeißen können ... nee, das war was anderes, aber so ähnlich:

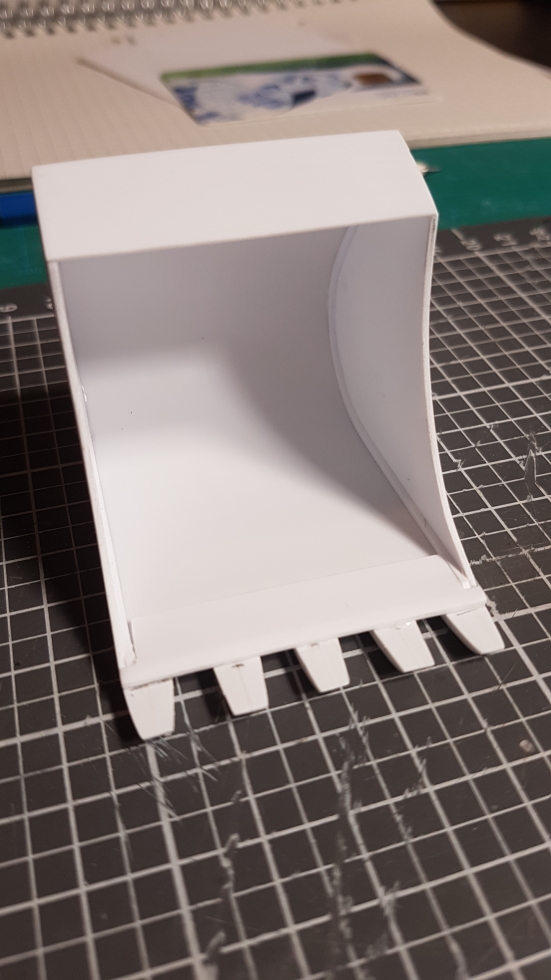

Mal lose an die Schaufel angelehnt:

Und weil es passt angeklebt:

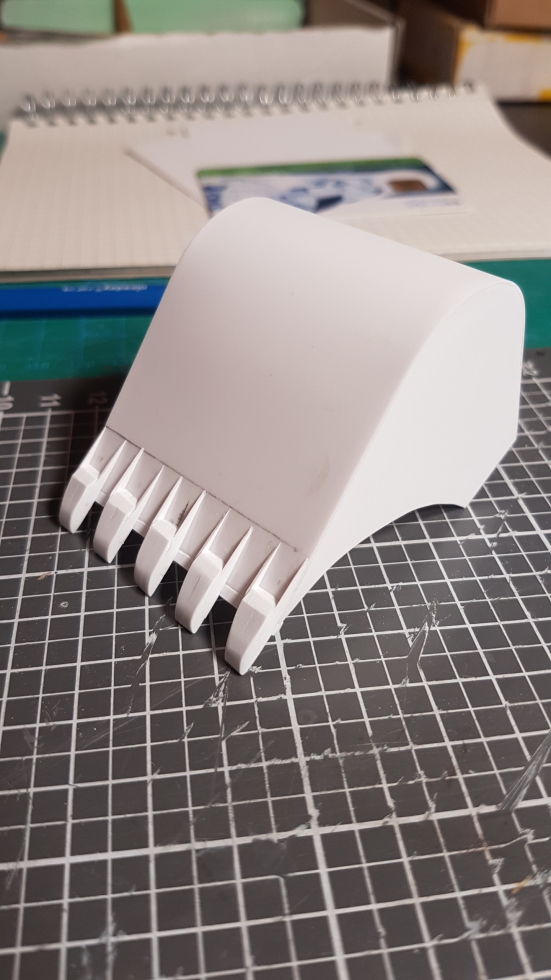

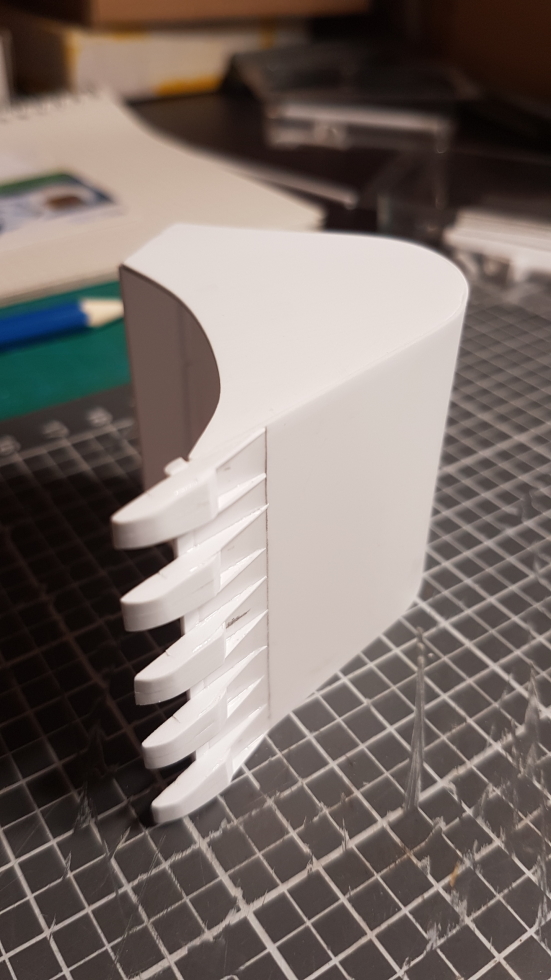

An die Seiten und bei den Zähnen noch ein paar Verstärkungen:

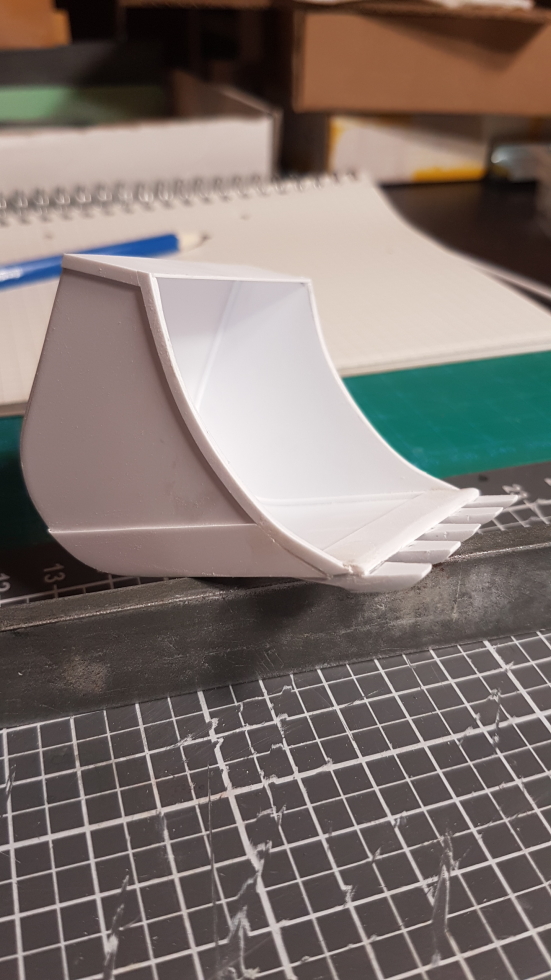

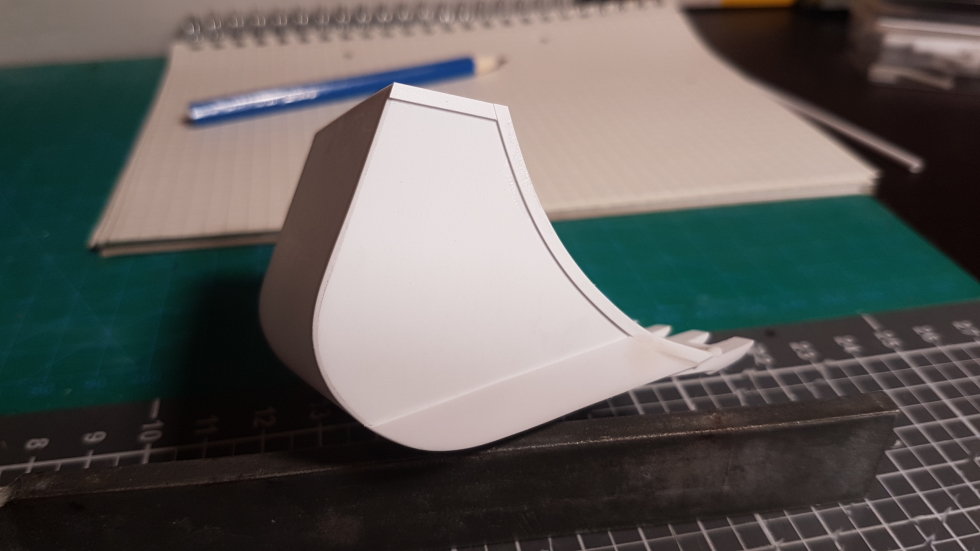

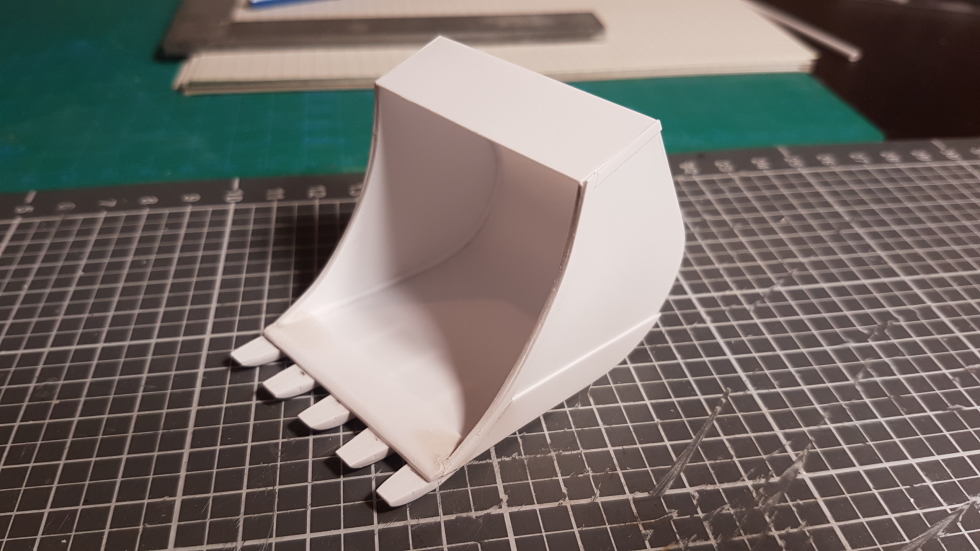

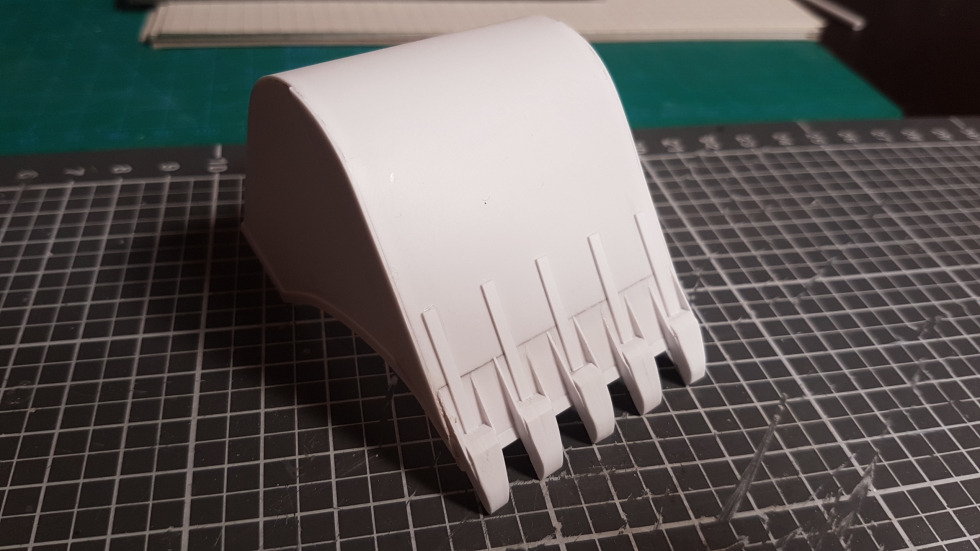

Und dann die restlichen Lücken gespachtelt und geschliffen. Und damit ist unsere Schaufel (fast) fertig:

Hier mal lose mit dem Arm zusammengestellt, sieht doch gut aus

Jetzt kommt als nächstes die Verbindung Schaufel - Arm. Da ist ein wenig mehr Mechanik nötig und natürlich nochmal ein Hydraulik-Zylinder. Davon erzähle ich euch aber erst beim nächsten Mal ...

Schönes Wochenende
Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Plastinator

Beiträge: 1 907

Realname: Peter

Wohnort: Niederrhein

302

Freitag, 10. Juni 2022, 18:33

Es ist toll und beeindruckend zu sehen, wie sauber du arbeitest.
Großes Kompliment, Ingo.

Beste Grüße vom Plastinator

Zum Seitenanfang

Truckoldi

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

303

Samstag, 11. Juni 2022, 06:45

Moin Ingo,

Saubere und gut Arbeit von dir, kann ich nicht anders sagen. :thumbsup:

Fehlen eigentlich nur noch die Verschraubungen der Zähne, aber sonst perfekt.
Das wird ein toller Einschauflieger mit Fünfzahnigerschaufel. :respekt:

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

Raststätte

Beiträge: 3 774

Realname: Bernd

304

Samstag, 11. Juni 2022, 07:49

Zitat von »feuermann6147«

sieht doch gut aus

Aber sowas von :ok:

. Das ist die Normalschauflig-Ausführung, es gibt da auch noch die Schmalschauflig zum schaufeln von Kabelkanälen und eine Breitschauflig um Gelände einzuebnen. Zum Beispiel

. Sowas könntest du als zusätzliches Ladegut noch mit verlasten, Ingo. Zum Teil werden auf Baustellen mehrere Schaufeln verwendet, je nach Einsatzzweck.

Bernd

Zum Seitenanfang

feuermann6147

Beiträge: 9 757

Realname: Ingo

Wohnort: Tamm

305

Samstag, 11. Juni 2022, 10:36

Moin MOin,

vielen Dank :hand:

Solches Feedback motiviert

Zitat von »Plastinator«

[..] wie sauber du arbeitest. [..]

Leider nicht immer, die ein oder andere Stelle gibt es schon, die ich deutlich besser hätte machen können :will:

Aber die drehe ich beim Fotografieren immer nach hinten :pfeif:

Zitat von »Truckoldi«

[..] Fehlen eigentlich nur noch die Verschraubungen der Zähne [..]

Darum lässt man sich immer noch eine Hintertüre:

Zitat von »feuermann6147«

Und damit ist unsere Schaufel (fast) fertig

Zitat von »Raststätte«

[..] Sowas könntest du als zusätzliches Ladegut noch mit verlasten [..]

Gute Idee, da mache ich mir mal ein paar Gedanken dazu :five:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Aktvetos

Beiträge: 766

Realname: Rainer

Wohnort: Wien

306

Samstag, 11. Juni 2022, 12:55

Allein die Schaufel ist schon ein Modell, da brauchts gar nichts mehr dazu

Geil gemacht...

Lg Rainer

Zum Seitenanfang

Hamburger Jung

Beiträge: 2 928

307

Sonntag, 12. Juni 2022, 17:35

Moin Ingo

Da kann man mal sehen . Geht auch ohne 3D Drucker . Wahnsinns Teil :respekt:

Heiko

Eine kleine Weisheit fürs Leben

--Pople niemals in der Nase wenn Du über Kopfsteinpflaster fährst --

Zum Seitenanfang

feuermann6147

Beiträge: 9 757

Realname: Ingo

Wohnort: Tamm

308

Sonntag, 12. Juni 2022, 17:40

Moin Moin,

Danke euch beiden, freut mich das euch die Schaufel gefällt :hand:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Jochvogel

Beiträge: 712

Wohnort: Wörgl

309

Sonntag, 12. Juni 2022, 20:25

Hallo Ingo,

ja die Schaufel, die Schaufel ist so wie alles andere auch - einfach SUPER! Bin hier auch ein stiller Leser und Zuseher und vor allem Bewunderer!
Meine Frage nun: Wie breit wird den der Einschauflig? Kann das sein, dass ich schon mal wo so ein Modell irgendwo mal erstanden habe? Ich meine jetzt die Größe. Hab irgendwann mal auf einer Börse einen Bagger erstanden, bei dem ich mir gedacht habe, dass er für so ein Projekt passen könnte. Ist aber bei mir in den Tiefen meines Lagers versunken und ich wedre demnächst mal Ausschau halten und abmessen. Nur eines weiss ich: Es war nirgens was zu sehen am Modell, von welchem Hersteller er ist. Kann mich natürlich auch gewaltig täuschen!
Auf alle Fälle: :respekt:

Im Sommer, wenn die Tage lang sind kommt man in einer Stunde weit! :pfeif:

Gruß Hannes :wink:

Zum Seitenanfang

feuermann6147

Beiträge: 9 757

Realname: Ingo

Wohnort: Tamm

310

Sonntag, 12. Juni 2022, 20:30

Moin Hannes,

erst mal vielen Dank für dein Lob :hand:

geht runter wie Öl ...

Der Oberwagen ist 112mm breit, über Kette werden es dann ein paar Millimeter mehr, nämlich 125mm.

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

benziner95

Beiträge: 1 731

Realname: Max

Wohnort: 16225 Eberswalde

311

Sonntag, 12. Juni 2022, 21:36

Moin Ingo.

Geile Idee mit der Schaufel. Auch top gelöst.
Nur ein kleinen Denkfehler hast du drin.

Dein Tieflöffel ist ja für einen (mindestens) 20-30 Tonnen Bagger.
Bei denen sind die Zinken von innen geschraubt zwecks Bruchgefahr.
Bei kleineren Baggern (10-12 Tonnen Mobilbagger) gibt es auch von unten gezinkte Löffel.

Beim ziehen oder aufreißen des Untergrundes ziehst du ja den Löffel zu dir ran bzw drehst ihn zu dir ran.
Wenn diese außen geschraubt (oder geschweißt) sind, besteht eine höhere Bruchgefahr.
Liegen diese innen hast du den Druckpunkt in der Schaufel.

Arbeite täglich mit solch Brocken. Daher der kleine Tipp

Aber das tut der Sache kein Abbruch (uh Wortspiel) :abhau:

Bis jetzt saubere Arbeit. Mach weiter so. Das wird ein geiles Gespann.

Mfg Max

Zum Seitenanfang

Jochvogel

Beiträge: 712

Wohnort: Wörgl

312

Sonntag, 12. Juni 2022, 23:22

Hallo Ingo,

danke für die rasche Antwort! Ich denke mein Modell wird da wohl etwas größer sein! Ich werde demnächst in meinem Lager vorbeikommen und dann messe ich mal nach. Vielleicht stelle ich auch ein Bild davon ein.
Jetzt bin ich selber gespannt. Der Tipp von "benziner95" ist auch gut - hätte ich auch nicht so gewusst und beachtet! :roll:

Leuchtet aber ein! :idee:

Im Sommer, wenn die Tage lang sind kommt man in einer Stunde weit! :pfeif:

Gruß Hannes :wink:

Zum Seitenanfang

feuermann6147

Beiträge: 9 757

Realname: Ingo

Wohnort: Tamm

313

Montag, 13. Juni 2022, 07:34

Moin Moin,

Danke Max für den Hinweis :hand:

Das ganze macht, so wie du es beschreibst, natürlich auch Sinn :ok:

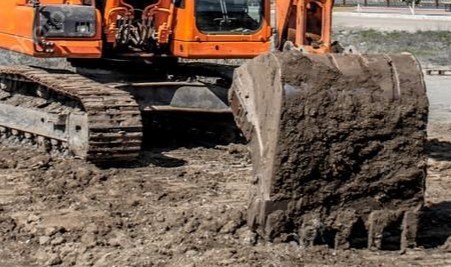

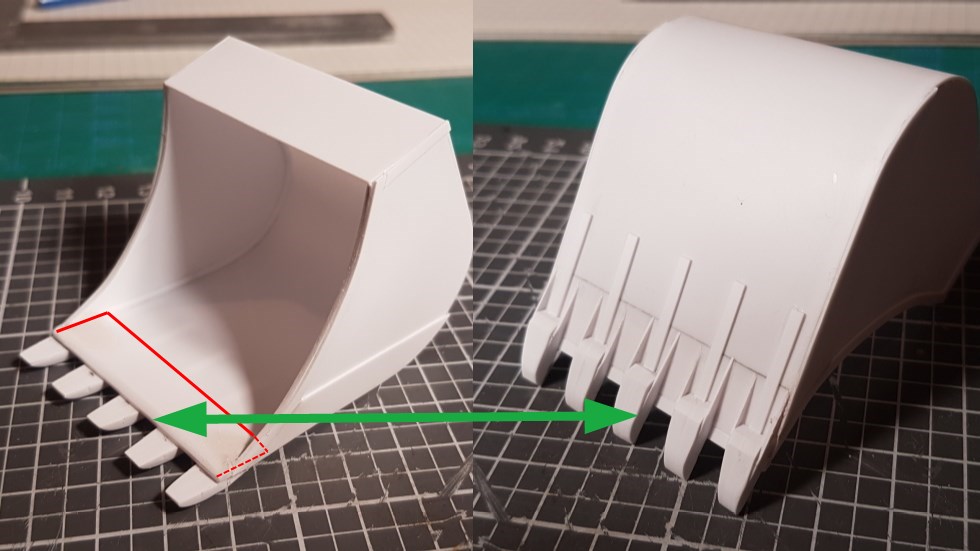

Ich hatte mich von diesem Bild leiten lassen, wo ich die Zähne außen gesehen habe:

Ich schau mal, ob ich die ganze "Zahnreihe" (ist das dann das Gebiss? :lol:

) an der roten Linie raus trennen und umgekehrt wieder einsetzen kann, damit der Überstand der Zähne dann innen ist:

Wenn es nicht klappt ... Dann ist die Schaufel eh ruiniert und es gibt eine neue

Zitat von »Jochvogel«

Vielleicht stelle ich auch ein Bild davon ein.

Sehr gerne :five:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Truckoldi

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

314

Montag, 13. Juni 2022, 08:53

Moin Ingo,

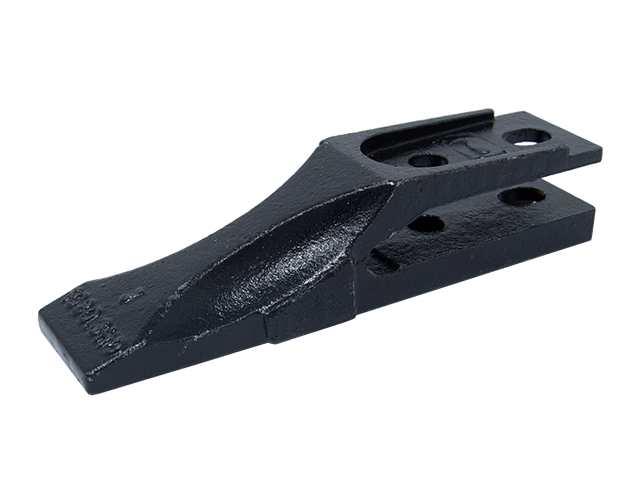

Ingo, du musst das nicht ausschneiden, mach einfach Gabelzähne daraus, die haben oben und unten eine Halterung, so wie dieser Zahn hier.

Quelle: moertlbauer-baumashinen

Gib einfach mal „Baggerschaufel“ ein, bei Tante Google, da bekommst so einiges angezeigt, wenn du auf Bilder klickst.

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

feuermann6147

Beiträge: 9 757

Realname: Ingo

Wohnort: Tamm

315

Montag, 13. Juni 2022, 09:24

Moin Bernd,

vielen Dank für den Hinweis :hand:

Ich schau einfach mal was ich daraus machen kann...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

feuermann6147

Beiträge: 9 757

Realname: Ingo

Wohnort: Tamm

316

Montag, 13. Juni 2022, 20:03

Moin Moin,

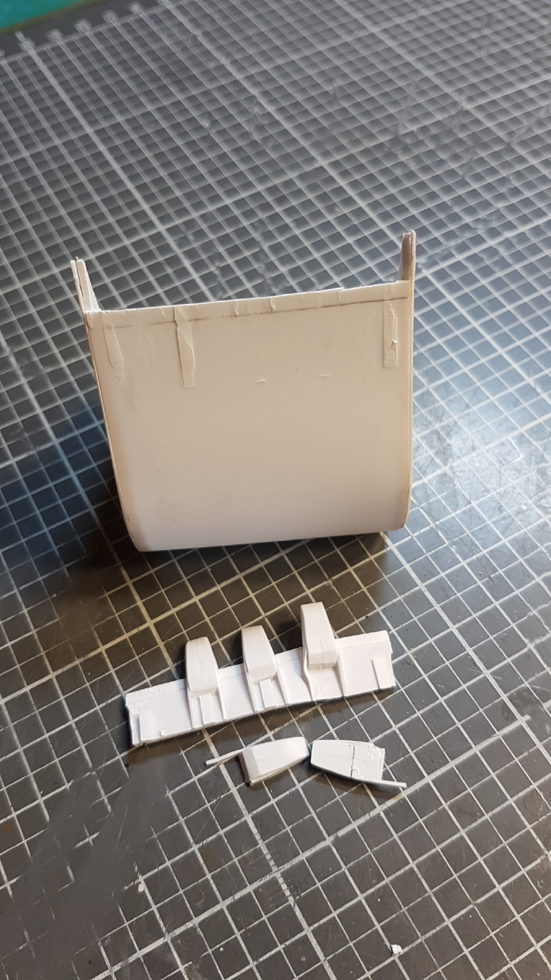

Das Herausschneiden hat nur bedingt geklappt :will:

Also raus ist es, aber...

Nicht weiter schlimm, ich habe vorne aus 1mm Sheet eine neue Platte eingesetzt:

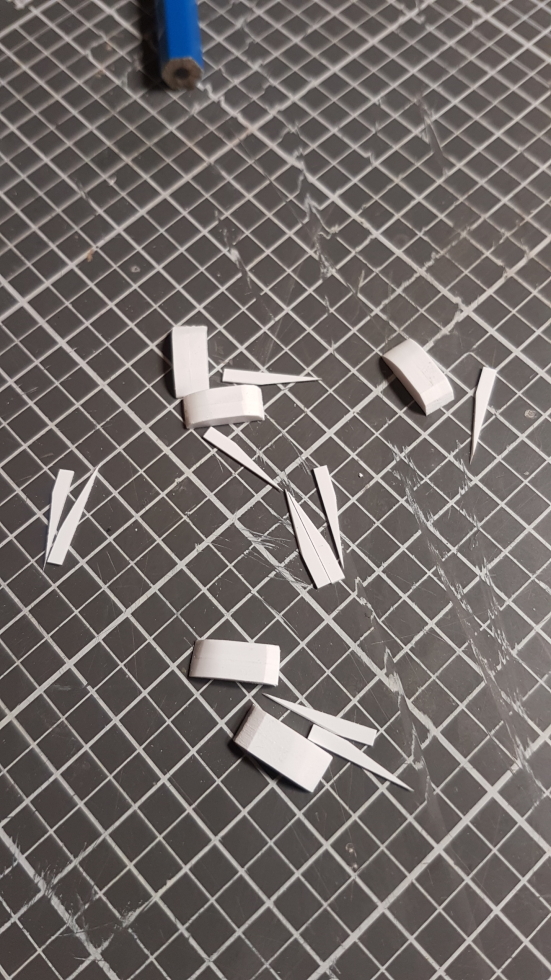

Und hier Rohlinge für fünf neue Zähne:

Wenn jetzt der Kleber für die Frontplatte richtig getrocknet ist, dann kann ich die Übergänge spachteln und schleifen. Im Anschluss kommen die neuen Zähne.
Gibt es eigentlich eine Zahnzusatzversicherung für Bagger?

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Truckoldi

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

317

Dienstag, 14. Juni 2022, 05:45

Moin Ingo,

Soweit dann ja alles gut gegangen. :thumbsup:

Es wird ja, ich hoffe nur das dir die Zähne, in der Klebenaht, nicht wieder auseinander gehen. :cracy:

Aber das bekommt du auch hin. :ok:

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

feuermann6147

Beiträge: 9 757

Realname: Ingo

Wohnort: Tamm

318

Dienstag, 14. Juni 2022, 07:08

Moin Bernd,

Keine Sorge, die Zähne halten

Die alten hatte ich ja auch aus zwei Teilen zusammen gesetzt und da ist nichts passiert :ok:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Raststätte

Beiträge: 3 774

Realname: Bernd

319

Dienstag, 14. Juni 2022, 10:57

Zitat von »feuermann6147«

Gibt es eigentlich eine Zahnzusatzversicherung für Bagger?

Nur für Kariesbefall, Zähne ziehen wegen Falschmontage sind von den Leistungen ausgeschlossen

Bernd

Zum Seitenanfang

Deutzfahrer

Beiträge: 1 680

320

Dienstag, 14. Juni 2022, 11:05

Moin Ingo,
feine Arbeit !

mein großer :respekt:

Gruß aus Münster
Jürgen :wink:

hier gibts ein paar Wikinger & Co. Modelle vom Deutzfahrer

und hier ein paar Lokomotiven: Ein paar Lokomotiven

Zum Seitenanfang

feuermann6147

Beiträge: 9 757

Realname: Ingo

Wohnort: Tamm

321

Dienstag, 14. Juni 2022, 11:11

Moin,

Danke euch beiden :hand:

Stimmt Bernd, für Falschmontage gibt es nur den Pokal für "Dummkopf des Tages"

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Jochvogel

Beiträge: 712

Wohnort: Wörgl

322

Dienstag, 14. Juni 2022, 13:46

Servus Ingo, :wink:

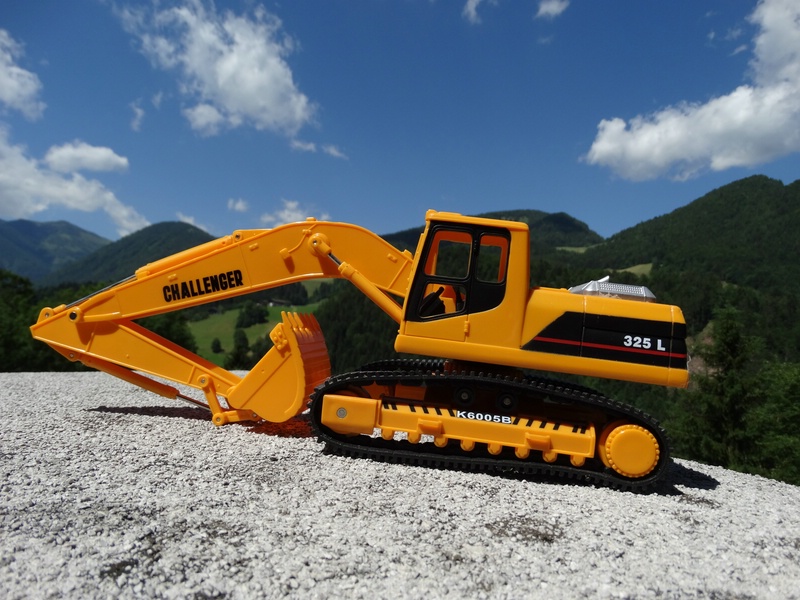

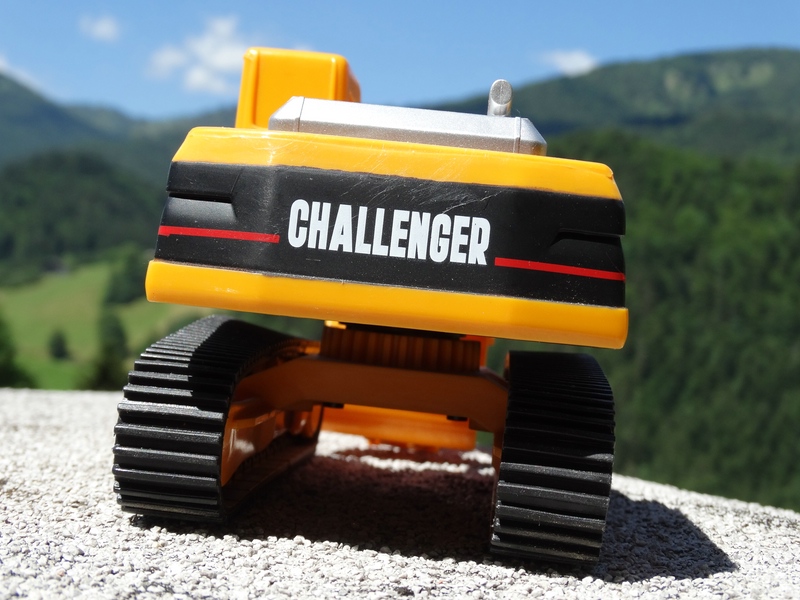

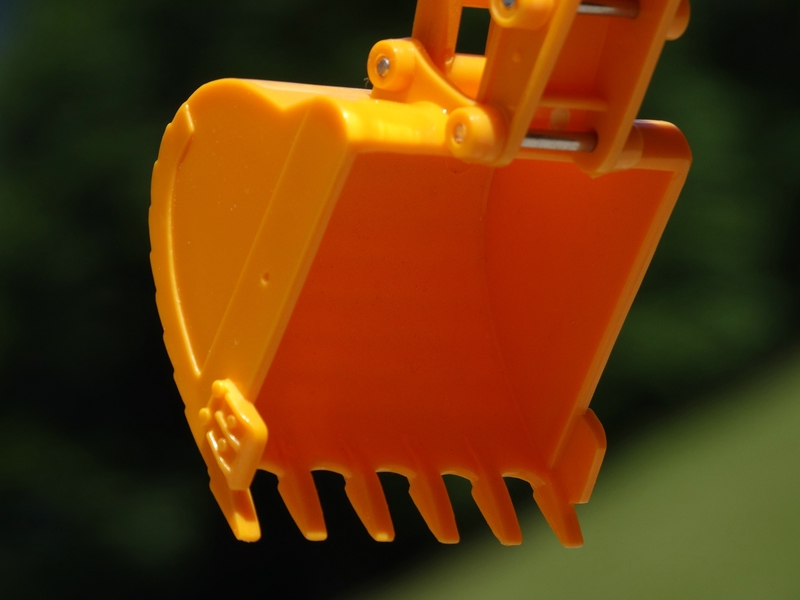

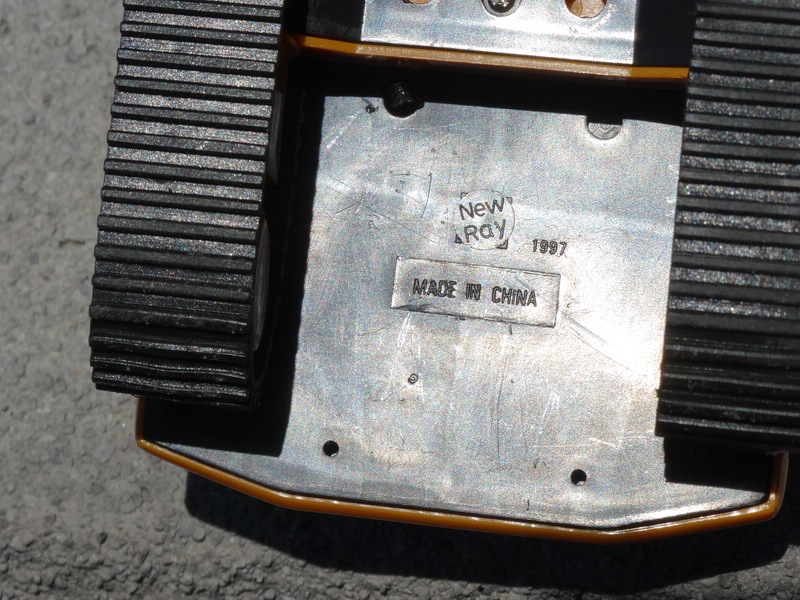

hier die versprochenen Bilder des Baggers, den ich meinte. Der hat allerdings "nur" 105mm Breite! :motz:

Habe im Netz gesucht - den wohl gefunden, aber keine Angabe über den Massstab. :nixweis:

Man müsste den natürlich ordentlich aufpeppen um nur annähernd an dein Gerät heranzukommen! :pfeif:

Im Sommer, wenn die Tage lang sind kommt man in einer Stunde weit! :pfeif:

Gruß Hannes :wink:

Zum Seitenanfang

feuermann6147

Beiträge: 9 757

Realname: Ingo

Wohnort: Tamm

323

Dienstag, 14. Juni 2022, 15:09

Moin Hannes,

Danke für die Bilder :hand:

So viel kleiner ist er ja dann doch nicht, dürfte so ca. 1:25 sein.

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Jochvogel

Beiträge: 712

Wohnort: Wörgl

324

Dienstag, 14. Juni 2022, 21:26

Hoi Ingo,

dann werde ich mir den mal als Ladung aufpeppen und du erzählst einfach nix, dass der "nur" 1:25 ist! :!!

Versprichst mir das? :hey:

Im Sommer, wenn die Tage lang sind kommt man in einer Stunde weit! :pfeif:

Gruß Hannes :wink:

Zum Seitenanfang

feuermann6147

Beiträge: 9 757

Realname: Ingo

Wohnort: Tamm

325

Samstag, 18. Juni 2022, 20:48

Moin Moin,

@Hannes: Das bekommen wir hin

Update:
Nebenbei Handball geschaut und der Schaufel neue Zähne verpasst. Seht selbst:

Wenn jetzt der Kleber durchgetrocknet ist, kann ich nochmal darüber schleifen, dann geht es an das Anbringen am Ausleger inklusive Bewegungsmechanik. Davon erzähle ich euch aber erst beim nächsten Mal...

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Truckoldi

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

326

Sonntag, 19. Juni 2022, 06:24

Moin Ingo,

Sehr schön geworden die Zähne, gefallen mir echt gut. :love:

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

Raststätte

Beiträge: 3 774

Realname: Bernd

327

Sonntag, 19. Juni 2022, 07:57

Vorher Gut, Jetzt besser :ok:

Zum Seitenanfang

Klaus Lassen

Beiträge: 574

Realname: Klaus Lassen

Wohnort: Hiddenhausen

328

Sonntag, 19. Juni 2022, 13:20

Baggerschaufel?? Da fällt mir ein, am 28.06 muss ich zum Zahnarzt! :bang:

Hallo Ingo,

jetzt wo ich momentan "nichts mehr zu tun habe", schaue ich Dir
und meinen Modellbau-Kollegen bei der "Arbeit" zu und die ist wie in deinem
Fall vom Feinsten.
Ich schließe mich dem Bernd, Hannes & Co. an, einfach Klasse was du da
auf die Räder bzw. Kette stellst. Man kann es kaum erwarten zu sehen,
wie alles fertig aussieht.

Weiter so! :ok:

Gruß Klaus

Zum Seitenanfang

feuermann6147

Beiträge: 9 757

Realname: Ingo

Wohnort: Tamm

329

Sonntag, 19. Juni 2022, 17:37

Moin Moin,

vielen Dank Bernd, Bernd und Klaus :hand:

Jetzt wo alles trocken ist hab ich nochmal ganz fein darüber geschliffen. Bilder gibt es aber erst beim nächsten Mal, wenn der nächste Abschnitt fertig ist.

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio
